Как установить диск сцепления - ключевые тонкости

Статья обновлена: 18.08.2025

Замена диска сцепления – ответственная процедура, напрямую влияющая на безопасность и ресурс трансмиссии автомобиля.

Неправильная установка даже нового качественного комплекта гарантированно приведет к преждевременному износу, вибрациям, пробуксовкам или полному отказу узла.

Знание ключевых правил монтажа, ориентации деталей и контрольных операций позволит избежать дорогостоящих ошибок и обеспечить плавную работу сцепления на долгие километры пробега.

Демонтаж коробки передач и извлечение старого сцепления

Отсоедините трос сцепления или гидравлическую магистраль от коробки передач, затем снимите стартер, предварительно отключив клеммы аккумулятора для безопасности. Открутите все крепления подрамника (при наличии), рычаг переключения передач, датчики скорости и заднего хода, а также разъемы электропроводки, ведущие к КПП.

Подставьте надежную опору под двигатель (деревянный брус или специальную подставку), чтобы предотвратить его провисание после снятия коробки. Выкрутите болты крепления КПП к двигателю, начиная с верхних элементов, сохраняя равномерность усилий – последними удаляются нижние крепления. Аккуратно отведите коробку передач от блока двигателя, контролируя положение первичного вала в районе сцепления.

Извлечение узла сцепления

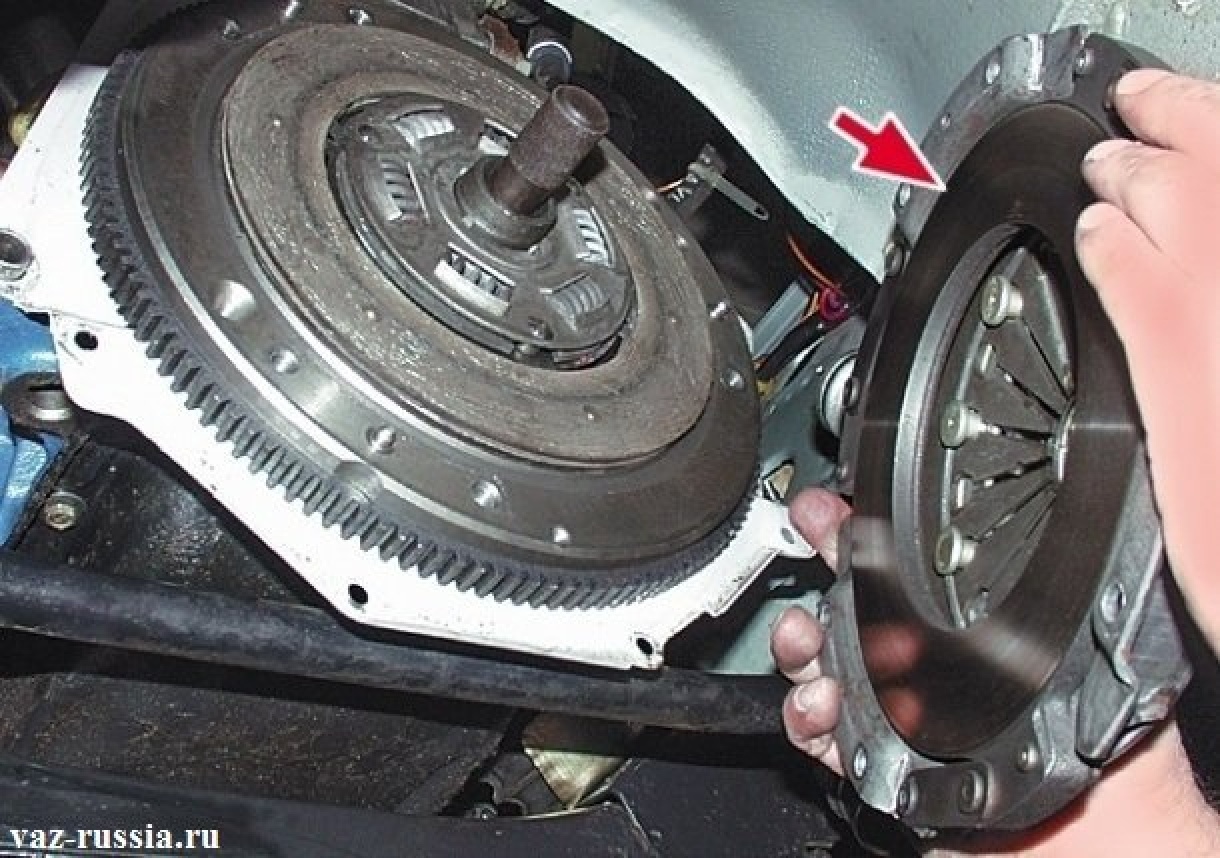

После демонтажа КПП зафиксируйте маховик от проворачивания – для этого используйте специальный стопор или монтажку, вставленную в зубья венца. Отметьте взаимное расположение нажимного диска и маховика мелом или маркером для сохранения балансировки при установке нового комплекта. Последовательно выкручивайте болты крепления корзины сцепления крест-накрест, ослабляя усилие постепенно.

1. Снимите нажимной диск («корзину»), избегая падения или ударов
2. Извлеките ведомый диск, запомнив его ориентацию (маркировка «MAХ» или пружинная ступица всегда направлена от маховика)
3. Проверьте состояние выжимного подшипника на первичном валу КПП – при люфте или шуме замените

Контроль после снятия	Критичные дефекты
Поверхность маховика	Глубокие риски, трещины, синий оттенок от перегрева
Шлицы ведомого диска	Заусенцы, коррозия, затрудненное перемещение по валу
Лепестки корзины	Деформация, неравномерный износ, трещины

Тщательно очистите посадочную плоскость маховика от грязи и остатков старого сцепления металлической щеткой. Запрещается использовать масло или растворители – они нарушат трение. Проверьте люфт первичного вала КПП и состояние направляющей подшипника в коленчатом вале – при износе замените их до установки нового комплекта.

Контроль состояния маховика и выжимного подшипника

Тщательно осмотрите рабочую поверхность маховика на предмет глубоких задиров, трещин, следов перегрева (синеватые пятна) или неравномерного износа. Даже мелкие дефекты способны вызывать вибрации, шум при работе сцепления и ускоренный износ нового диска. Любые сомнительные повреждения требуют обязательной проточки поверхности на специальном станке или замены маховика.

Проверьте выжимной подшипник: он должен вращаться абсолютно свободно, без заеданий, люфтов, посторонних шумов (хруст, скрежет) или ощутимого сопротивления. Обязательно убедитесь в целостности его пластикового корпуса и отсутствии утечек смазки. Неисправный подшипник гарантированно приведет к преждевременному выходу из строя корзины сцепления и создаст характерный гул при нажатии педали.

Ключевые действия при замене

• Очистка поверхностей: Обезжирьте и очистите посадочную плоскость маховика и шлицы первичного вала КПП от грязи и старой смазки.
• Центрирование диска: Используйте монтажную оправку или старый первичный вал КПП для точной установки диска сцепления относительно шлицев вала.
• Момент затяжки: Строго соблюдайте момент затяжки болтов крепления корзины сцепления к маховику, используя динамометрический ключ и рекомендуемую схему (крест-накрест).

Важно: Нанесите тонкий слой высокотемпературной смазки (специальной для направляющих выжимного подшипника) на шлицы первичного вала КПП и втулку подшипника. Избегайте попадания смазки на фрикционные поверхности диска и маховика!

Компонент	Критичные дефекты	Последствия установки без замены
Маховик	Задиры, трещины, коробление, синий перегрев	Вибрации, биение, ускоренный износ диска, шум
Выжимной подшипник	Заклинивание, люфт, шум при вращении, поврежденный корпус	Гул при нажатии педали, разрушение лепестков диафрагмы корзины, отказ сцепления

Правильная ориентация диска при установке и центровка

Ключевой момент – установка диска строго в правильном положении относительно маховика и корзины сцепления. Большинство дисков сцепления имеют асимметричную конструкцию ступицы или маркировку "FLYWHEEL SIDE" (сторона маховика) или "GEARBOX SIDE" (сторона коробки передач). Монтаж обратной стороной приведет к некорректной работе, биению, ускоренному износу и поломке корзины или выжимного подшипника.

Визуально проверьте выступ ступицы диска: он должен быть направлен в сторону коробки передач (к выжимному подшипнику). Если маркировка присутствует – сторона с надписью "FLYWHEEL SIDE" обязана смотреть строго на маховик. Ошибка в ориентации заблокирует перемещение ступицы диска при выжиме сцепления, что сделает переключение передач невозможным или приведет к поломке нагруженных элементов.

Центровка диска перед фиксацией корзины

После предварительной установки диска на маховик (с правильной ориентацией!) критически важно его точно отцентровать до затяжки болтов корзины. Без центровки практически невозможно добиться совпадения шлицов диска и первичного вала КПП, что сделает сборку узла крайне затруднительной и повредит шлицы.

Используйте специальную оправку для центровки сцепления. Это металлический стержень с наружным диаметром, идентичным шлицам первичного вала вашей коробки передач. Последовательность действий:

1. Установите диск сцепления на маховик, совместив монтажные отверстия.
2. Вставьте оправку через ступицу диска в отверстие подшипника в коленчатом вале (или маховике). Она должна входить плотно, без люфта.
3. Осторожно прижмите корзину сцепления к диску и маховику, совместив ее отверстия с резьбовыми отверстиями маховика.
4. Вверните болты крепления корзины равномерно и крест-накрест в несколько приемов с рекомендованным моментом затяжки. Не затягивайте болты сразу до конца на одном проходе!
5. Проверьте, что оправка вращается свободно, без заеданий – это признак правильной центровки.
6. Только после полной затяжки болтов корзины аккуратно извлеките центровочную оправку.

Если оправки нет, можно использовать старый первичный вал КПП, но это менее удобно и безопасно для детали. Попытки центровать "на глаз" или с помощью подручных средств (отвертки, болты) почти гарантированно приведут к перекосу и проблемам при установке коробки передач.

Сборка узла и регулировка свободного хода педали

После установки нового диска сцепления сборку узла начинают с монтажа корзины на маховик. Болты крепления затягивают крестообразно с моментом, указанным производителем, предотвращая перекос. Далее устанавливают выжимной подшипник на направляющую муфту, предварительно смазав шлицы графитовой смазкой. Проверяют плавность хода подшипника – заедания недопустимы. Завершает сборку подключение вилки сцепления к тяге или гидравлическому приводу.

Регулировка свободного хода педали обязательна для корректной работы системы. Некорректный зазор (менее 2 мм или более 5 мм) приводит к пробуксовкам или неполному выключению сцепления. Замер выполняют линейкой от пола до резиновой накладки педали: свободный ход – это расстояние до начала ощутимого сопротивления при ручном нажатии. Регулировку проводят при холодном приводе.

Алгоритм регулировки по типам привода

Механический привод	Гидравлический привод
Ослабьте контргайку на регулировочной муфте троса возле коробки передач Вращайте муфту для изменения длины троса: закручивание уменьшает зазор, выкручивание – увеличивает Зафиксируйте контргайку при достижении свободного хода 3-4 мм	Найдите толкатель рабочего цилиндра или регулировочный штуцер на главном цилиндре Ослабьте контргайку толкателя/штуцера Вращайте шток для выставления зазора 2-3 мм между подшипником и лепестками диафрагмы

Контроль после регулировки: запустите двигатель, выжмите сцепление до упора. Переключение передач должно происходить плавно, без скрежета. При плавном отпускании педали автомобиль трогается без рывков. Проверьте отсутствие подтеканий в гидравлической системе.
