Как установить и пользоваться штатной магнитолой Hyundai Solaris

Статья обновлена: 18.08.2025

Правильная установка и корректная эксплуатация штатной магнитолы Хендай Солярис напрямую влияют на комфорт и безопасность водителя.

Данная инструкция содержит исчерпывающую информацию по подключению головного устройства, настройке функций и решению типовых неисправностей.

Соблюдение рекомендаций производителя обеспечит стабильную работу мультимедийной системы на протяжении всего срока службы автомобиля.

Безопасное отключение аккумулятора перед работами

Перед началом любых манипуляций с магнитолой или электрооборудованием Соляриса обязательным этапом является корректное отключение аккумуляторной батареи. Это предотвращает риск короткого замыкания, повреждения электронных компонентов и сбоев системы управления автомобилем.

Убедитесь, что зажигание полностью выключено, ключ извлечен из замка, а все потребители энергии (фары, климат-контроль, аудиосистема) деактивированы. Приготовьте гаечный ключ на 10 мм (стандартный размер клеммных гаек на большинстве Hyundai Solaris) и защитные перчатки.

Последовательность отключения

Сначала снимите отрицательную клемму (-): Ослабьте гайку крепления черного провода на минусовом выводе АКБ. Отведите кабель в сторону от клеммы и аккумулятора, зафиксировав его так, чтобы исключить случайный контакт.
Затем снимите положительную клемму (+): Аналогично ослабьте гайку на красном проводе плюсового вывода. Изолируйте контакт, обернув его чистой сухой тряпкой или надев защитный колпачок.
Проверка изоляции: Убедитесь, что обе отсоединенные клеммы надежно закреплены и не касаются металлических деталей кузова или корпуса батареи.

Критические нюансы

Никогда не отсоединяйте сначала плюсовую клемму – это может спровоцировать замыкание при случайном касании инструментом кузова.
Избегайте одновременного контакта металлического инструмента с обеими клеммами или корпусом АКБ и кузовом.
При наличии в автомобиле систем с энергозависимой памятью (настройки магнитолы, ЭБУ двигателя) используйте внешний источник питания 12В через специальные переходники перед снятием клемм.

Ошибка	Последствие	Профилактика
Нарушение последовательности отключения	Короткое замыкание, оплавление проводов	Строго соблюдать порядок: сначала "-", потом "+"
Контакт клеммы с кузовом	Искрение, повреждение АКБ	Фиксация проводов пластиковыми стяжками
Работа без перчаток	Ожоги кислотой при утечке электролита	Использование резиновых или кислотозащитных перчаток

Последовательность снятия декоративных накладок руля

Перед началом работ обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и случайного срабатывания подушки безопасности. Убедитесь, что руль зафиксирован в прямом положении, а ключ зажигания извлечён.

Подготовьте тонкую пластиковую лопатку или медиатор для аккуратного поддевания деталей. Не используйте металлические инструменты во избежание повреждения пластиковых креплений и царапин на поверхности элементов.

Найдите технологические пазы в нижней части рулевой колонки. Аккуратно вставьте пластиковую лопатку между основной частью кожуха и нижней декоративной накладкой.
Плавным движением отожмите фиксаторы нижней накладки по периметру. Снимите элемент, отсоединив при необходимости разъём кнопки запуска двигателя (при её наличии на детали).
Перейдите к боковым накладкам подрулевых переключателей. Заведите лопатку в зазор между накладкой и рулевой колонкой, последовательно освобождая клипсы с обеих сторон.
Открутите крестовой отвёрткой два винта крепления верхней накладки, расположенные под снятыми боковыми элементами. Снимите верхнюю часть облицовки, придерживая её свободной рукой.
Аккуратно извлеките декоративные заглушки с тыльной стороны руля, поддев их лопаткой. Открутите болты крепления подушки безопасности Torx T30, предварительно отсоединив разъёмы SRS (жёлтого цвета).
Снимите подушку безопасности, положив её лицевой стороной вверх на ровную поверхность. Отсоедините электрические разъёмы от кнопок мультируля и сигнала, нажав на фиксаторы.
Выкрутите центральный гайку крепления руля (обычно на 19 мм), предварительно сняв заглушку. Пометьте положение руля относительно вала маркером для последующей правильной установки. Снимите рулевое колесо, покачивая его из стороны в сторону.

Демонтаж пластиковой облицовки центральной консоли

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте рабочее пространство, убедившись в отсутствии препятствий для свободного доступа к центральной консоли.

Облицовка крепится пластиковыми клипсами и фиксаторами, требующими аккуратного обращения. Избегайте чрезмерных усилий при снятии, чтобы не повредить крепежные элементы и не оставить царапин на панелях.

Инструменты и порядок действий

Необходимые инструменты:

Набор пластиковых монтажных лопаток
Крестовая отвертка
Фонарик для подсветки труднодоступных зон
Малярный скотч для защиты поверхности

Пошаговый процесс демонтажа:

Снимите декоративную заглушку в районе селектора коробки передач, поддев её монтажной лопаткой
Выкрутите винты крепления облицовки, обнаруженные под заглушкой, используя крестовую отвертку
Начните отсоединение панели с верхней части консоли: вставьте лопатку в щель между облицовкой и торпедой, аккуратно отжимая клипсы
Последовательно обработайте периметр, перемещаясь от центра к краям. Особое внимание уделите зонам возле воздуховодов и магнитолы
Приподнимите освобожденную облицовку под углом 45°, обеспечив доступ к разъемам подсветки и кнопок
Отсоедините все электрические коннекторы, нажав на фиксаторы. Избегайте вытягивания за провода

Расположение крепежных элементов:

Зона консоли	Тип крепления	Количество
Верхняя часть (возле стекла)	Пластиковые клипсы	4 шт
Боковые грани	Фиксаторы типа "ласточкин хвост"	2 шт с каждой стороны
Нижний периметр	Комбинированные защелки	6 шт

Важно: при обнаружении сопротивления проверьте наличие неоткрученных винтов или непроработанных клипс. Храните демонтированную облицовку вдали от источников тепла на мягкой поверхности во избежание деформации.

Извлечение штатной магнитолы из посадочного места

Перед началом демонтажа обесточьте бортовую сеть, отсоединив отрицательную клемму аккумулятора. Подготовьте комплект специальных ключей для магнитолы (обычно идут в комплекте с авто или приобретаются отдельно – тип UTS или аналогичный).

Аккуратно снимите декоративную рамку магнитолы, поддевая её пластиковой картой или монтажной лопаткой. Действуйте равномерно по периметру, чтобы не сломать крепления. После снятия рамки открутите фиксирующие винты (если присутствуют), удерживающие магнитолу в панели приборов.

Процедура демонтажа

Вставьте ключи в технологические отверстия по бокам магнитолы до характерного щелчка. Важно: используйте ключи строго попарно и симметрично.

Продвиньте оба ключа одновременно вглубь до упора
Разведите концы ключей наружу (к бортам автомобиля)
Потяните магнитолу на себя, удерживая ключи в разведённом положении

При извлечении поддерживайте магнитолу снизу. Если устройство не выходит – проверьте полное разведение ключей и отсутствие скрытых винтов.

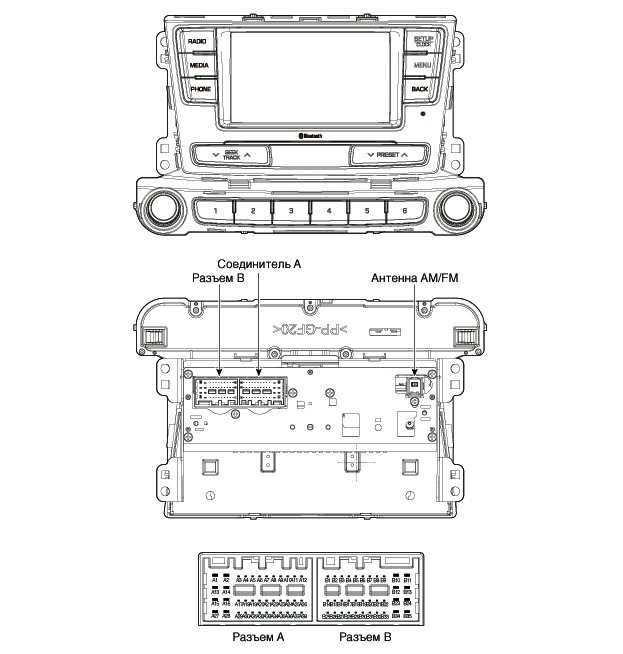

После демонтажа отсоедините разъёмы на задней панели, нажав на фиксаторы:

Основной жгут питания и динамиков
Антенный кабель (при наличии)
Дополнительные интерфейсы (USB, AUX)

Запрещается тянуть за провода! Используйте пластмассовый съёмник для фиксаторов.

Типовая проблема	Решение
Ключи не фиксируются	Проверьте совместимость ключей с моделью магнитолы
Магнитола заклинила	Демонтируйте бардачок для ручного доступа к задней части

Маркировка и отсоединение электрических разъемов

Перед отключением проводов тщательно промаркируйте каждый разъем и соответствующий порт магнитолы. Используйте цветную изоленту, стикеры или цифровую маркировку с указанием позиции (например, "левый верхний"). Фиксируйте расположение разъемов на схеме или фотографируйте штатную компоновку. Это исключит ошибки при обратном подключении, особенно для идентичных коннекторов.

Для отсоединения нажмите на пластиковый фиксатор разъема (обычно расположен сверху или по бокам). Удерживая фиксатор, плавно потяните корпус коннектора вдоль оси штекера – недопустимо выдергивать за провода! При сопротивлении проверьте, полностью ли отщелкнулся замок. Если разъем "прикипел", аккуратно подвигайте его из стороны в сторону без перекоса.

Типы разъемов и особенности работы

Тип разъема	Идентификация	Способ отключения
ISO (стандартный)	2 прямоугольных блока по 8 контактов	Нажать боковые защелки, потянуть на себя
Antenna/Fakra	Круглый металлический штекер с цветным кольцом	Оттянуть фиксатор у основания, выкрутить
USB/AUX	Малогабаритные плоские коннекторы	Зажать язычок на корпусе, извлечь прямо

Критические правила:

Отсоединяйте клемму «минус» аккумулятора перед началом работ
Не применяйте металлические инструменты для поддевания разъемов
Контролируйте положение уплотнительных резинок при извлечении штекеров

Подготовка переходной рамки для новой магнитолы

Переходная рамка необходима для точного позиционирования новой магнитолы в штатном месте автомобиля Hyundai Solaris. Она компенсирует разницу в габаритах между заводским радиоместом и корпусом приобретенной мультимедийной системы. Без адаптера головное устройство не будет надежно зафиксировано, возможны перекосы и вибрации.

Первым делом извлеките рамку из упаковки и приложите к месту установки в торпедо. Убедитесь, что все крепежные лапки и замки совпадают со штатными отверстиями кузова. При необходимости аккуратно подрежьте пластиковые направляющие ножом или надфилем для идеального прилегания – зазоры недопустимы.

Последовательность модификации рамки

Удаление технологических перемычек: Выкусите бокорезами внутренние пластиковые перегородки, мешающие монтажу разъемов новой магнитолы.
Корректировка креплений: Просверлите дополнительные отверстия под болты ISO, если штатные не совпадают с вашим устройством (диаметр 3-4 мм).
Обработка краев: Зашкурьте острые кромки после резки мелкозернистой наждачной бумагой для защиты проводки.

Важно: Не устанавливайте рамку до подключения магнитолы – сначала выполните примерку "на сухую" 2-3 раза. При выявлении перекосов повторно отрегулируйте геометрию переходника.

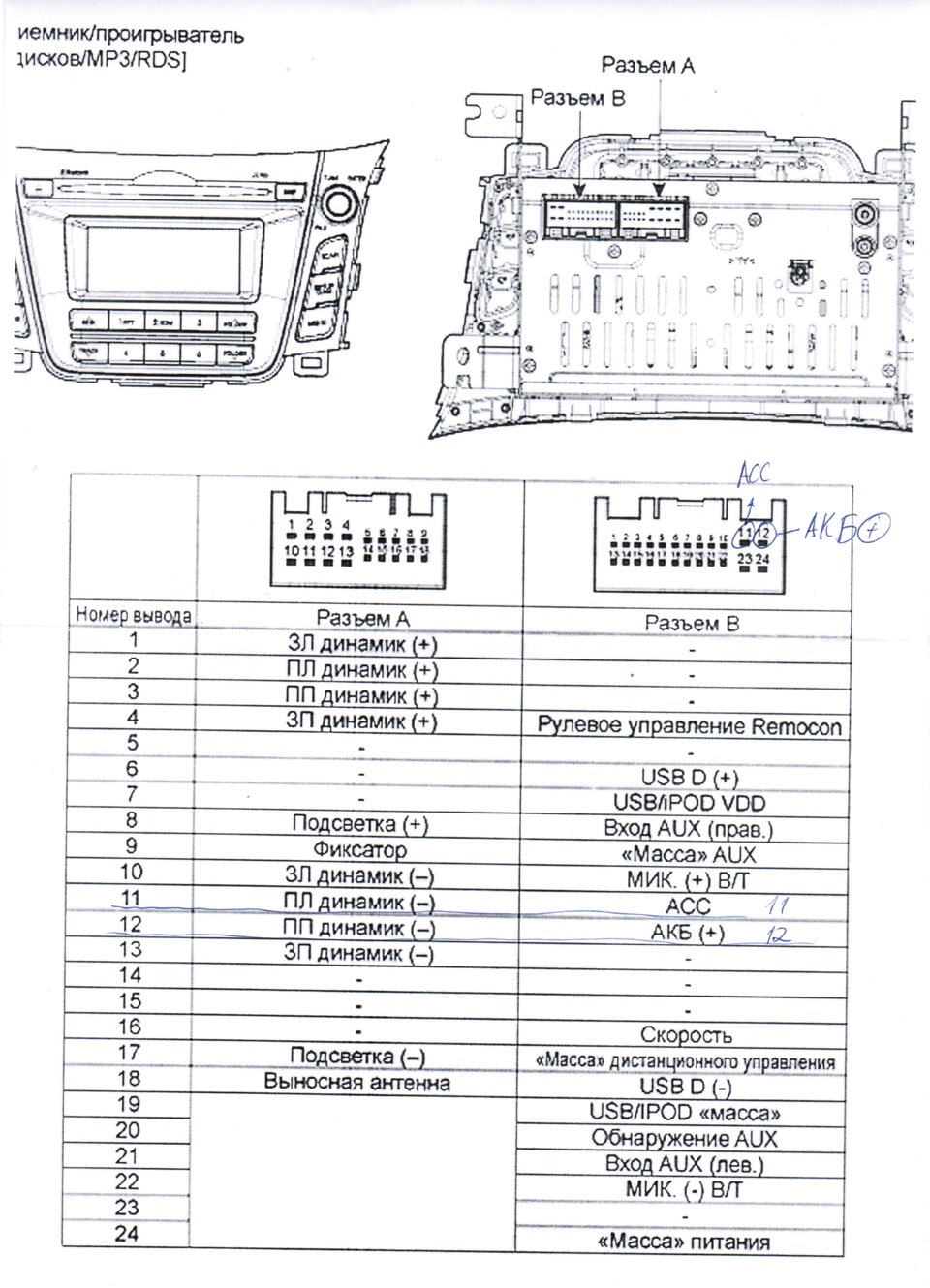

Распиновка разъемов ISO для подключения питания

Для корректной установки магнитолы в Hyundai Solaris требуется точное соответствие распиновки разъема ISO-A. Этот 8-контактный разъем отвечает за электропитание и основные функции управления. Неправильное подключение может привести к некорректной работе оборудования или повреждению системы.

Стандартная распиновка соответствует спецификации ISO 10487. Перед подключением отключите минусовую клемму аккумулятора. Проверяйте соответствие проводов цветовой маркировке в технической документации автомобиля.

Назначение контактов разъема ISO-A

Контакт	Функция
1	Постоянное питание +12В (память настроек)
2	Антенный усилитель / Remote включение (сигнал +12В)
3	Зажигание (ACC +12В)
4	Подсветка +12В (ILL+)
5	Масса подсветки (ILL-)
6	Общая масса (GND)
7	Сигнал антенны (ANT control)
8	Дополнительная масса (GND)

Соединение антенного адаптера для радиоприемника

Для корректной работы FM/AM-тюнера после замены магнитолы требуется подключить переходник антенны Hyundai к ISO-разъему новой ГУ. Штатный кабель автомобиля имеет нестандартный коннектор, напрямую несовместимый с большинством послегарантийных устройств.

Найдите в комплекте поставки магнитолы переходник с маркировкой "ANT" или "Hyundai/KIA". При его отсутствии приобретите универсальный адаптер типа FAKRA-SMB (синий разъем) – например, модели PAC ANT-SV или аналоги. Убедитесь, что штекер соответствует гнезду вашей модели головного устройства.

Порядок подключения

Отсоедините минусовую клемму АКБ для обесточивания бортовой сети
Извлеките штатную антенну из гнезда старой магнитолы, нажав фиксатор
Подсоедините автомобильный антенный кабель к гнезду "IN" переходника
Штекер адаптера вставьте в антенный порт новой ГУ до щелчка
Проложите провод без перегибов вдали от силовых кабелей

Тип разъема	Внешний вид	Особенности монтажа
FAKRA (автосторона)	Синий квадратный корпус	Фиксатор поворачивается на 15°
SMB (сторона ГУ)	Круглый штырь с юбкой	Требует аккуратного осевого нажатия

Важно: избегайте перелома центральной жилы кабеля! При слабом приеме проверьте целостность экранирующей оплетки и качество контакта в местах соединений. Для моделей с усилителем антенны (встроен в основание) необходим переходник с проводом питания +12V (обычно синий провод в ISO-разъеме).

Монтаж переходника управления на рулевом колесе

Переходник подключается к разъёмам магнитолы и штатной проводке рулевой колонки через специальный адаптер ISO. Перед началом работ убедитесь, что переходник совместим с моделью магнитолы и годом выпуска вашего Hyundai Solaris. Проверьте комплектацию: в набор входят сам адаптер, соединительные провода с разъёмами и инструкция производителя.

Обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и срабатывания подушек безопасности. При демонтаже элементов рулевой колонки избегайте чрезмерных усилий – пластиковые фиксаторы легко повредить. Не касайтесь жёлтых разъёмов с надписью "AIRBAG" без предварительного обесточивания системы безопасности.

Пошаговая установка

Демонтируйте декоративные накладки руля: снимите нижние заглушки на рулевом колесе, открутите крестовой отвёрткой болты под ними.
Извлеките подушку безопасности: аккуратно отсоедините жёлтый разъём SRS, приподнимите модуль и отложите лицевой частью вверх.
Снимите магнитолу по инструкции для вашей модели, обеспечив доступ к задней части разъёмов.
Соедините адаптер:
- Сигнальный провод переходника (обычно 3.5 мм jack) подключите к соответствующему порту на магнитоле
- Штекер ISO адаптера вставьте в гнездо штатной проводки автомобиля
- Разъём переходника для рулевых кнопок подсоедините к контактам за демонтированной подушкой безопасности
Проведите калибровку согласно мануалу переходника (чаще всего – удержание кнопки "Mode" 5 секунд).
Выполните обратную сборку в последовательности: рулевые кнопки → подушка безопасности → декоративные накладки.

Проверка работоспособности: после подключения аккумулятора протестируйте все функции рулевых кнопок – громкость, переключение треков, управление голосовой связью. При некорректной работе отдельных клавиш повторите процедуру обучения переходника. Убедитесь в отсутствии ошибок SRS на приборной панели.

Цвет провода	Функция	Подключение
Красный	Питание +12V	К постоянному плюсу магнитолы
Чёрный	Земля (GND)	К минусовой клемме ГУ
Синий/Белый	Сигнал KEY1	К сигнальному входу магнитолы
Зелёный/Жёлтый	Сигнал KEY2	К сигнальному входу магнитолы

Важно: при установке универсальных переходников используйте распиновку производителя – цвета проводов могут отличаться. Для штатных адаптеров HYUNDAI/KIA применяйте готовые разъёмы без нарушения изоляции заводской проводки.

Фиксация магнитолы в переходной рамке крепежами

После совмещения корпуса магнитолы с переходной рамкой выполняется механическая фиксация устройства. Надежное крепление предотвращает вибрации и смещение во время движения, обеспечивая стабильную работу системы. Конструкция предусматривает использование специальных металлических кронштейнов или защелок по бокам магнитолы.

Штатные крепежные элементы вставляются в технологические пазы на торцах магнитолы и зацепляются за выступы переходной рамки. Для фиксации обычно применяются пружинные фиксаторы или винтовые соединения, требующие точного позиционирования. Убедитесь в плотном прилегании корпуса к рамке без перекосов перед окончательной затяжкой.

Пошаговая фиксация

Приложите магнитолу к рамке, совместив боковые крепежные пазы с ответными элементами рамки
Наденьте металлические скобы-фиксаторы на выступы магнитолы с обеих сторон
Заведите свободные концы скоб в пазы переходной рамки до характерного щелчка
При наличии винтовых соединений затяните крепеж крестовой отверткой с умеренным усилием

Тип крепления	Инструмент	Контрольный признак
Пружинные защелки	Не требуется	Глухой щелчок
Винтовые фиксаторы	Отвертка PH2	Отсутствие люфта

Важно: избегайте чрезмерного усилия при затяжке винтов – это может деформировать пластиковые элементы рамки. После фиксации проверьте отсутствие зазоров между магнитолой и консолью, легким нажатием протестируйте устойчивость положения устройства.

Проверка корректности всех электрических подключений

Тщательно осмотрите каждый разъём на предмет полного вхождения в гнездо до характерного щелчка фиксатора. Убедитесь в отсутствии переломов, перетираний или расплющенных контактов в жгутах проводов, особенно в зонах близких к металлическим кромкам посадочной ниши.

Проверьте соответствие цветовой маркировки проводов согласно схеме подключения для вашей модели. Особое внимание уделите целостности изоляции в местах прохождения через технологические отверстия кузова и рядом с подвижными элементами рулевой колонки.

Ключевые узлы для диагностики

Питание:
- Жёлтый провод (BAT+) – наличие постоянных +12В при выключенном зажигании
- Красный провод (ACC) – напряжение появляется только в положении ключа ACC/ON
Заземление:
- Чёрный провод (GND) – сопротивление между точкой крепления и кузовом ≤0.5 Ом
- Качество контакта с чистой неокрашенной металлической поверхностью
Акустика:
- Отсутствие КЗ между проводами пар (например: белый/белый с полосой)
- Полярность подключения динамиков согласно схемы в инструкции

Тест	Инструмент	Норма
Напряжение питания	Мультиметр	11.8–14.4В
Сопротивление динамиков	Мультиметр	2–8 Ом (в зависимости от модели)
Короткое замыкание	Прозвонка	Отсутствие контакта между +12В и GND

После проверки подключите магнитолу без установки в нишу, включите зажигание и протестируйте: загрузку системы, работу подсветки кнопок, звук во всех динамиках, антенного усилителя и управление рулевыми кнопками при их наличии.

Тестовое включение системы до сборки панели

Проведите временное подключение магнитолы к электропитанию автомобиля, избегая фиксации устройства в посадочном месте. Убедитесь, что все разъемы (питание, динамики, антенный) соединены согласно схеме, а оголенные провода изолированы от контакта с кузовными элементами.

Кратковременно подайте напряжение от аккумулятора для проверки базовой функциональности. Контролируйте отсутствие искрения, запаха гари или перегрева проводов. При обнаружении проблем немедленно обесточьте систему.

Порядок проверки

Включите зажигание без запуска двигателя
Активируйте магнитолу кнопкой питания
Проверьте:
- Корректность подсветки дисплея
- Работу сенсора/кнопок управления
- Звук во всех динамиках (левый/правый баланс)
- Прием радиостанций (при подключенной антенне)
Протестируйте дополнительные функции:
- Подключение по Bluetooth
- Чтение USB-носителей
- Работу рулевого управления (при наличии адаптера)

Важно: Не фиксируйте магнитолу крепежом до завершения теста. При отсутствии питания проверьте предохранители F21 (панель приборов) и F46 (моторный отсек), номиналом 10А.

Установка лицевой панели и восстановление облицовок

Перед монтажом лицевой панели убедитесь в корректности подключения всех разъемов магнитолы и отсутствии пережатых проводов за корпусом устройства. Аккуратно вставьте головное устройство в посадочную нишу до характерного щелчка фиксаторов, избегая резких усилий.

Проверьте равномерность зазоров между панелью магнитолы и элементами торпедо, отсутствие перекосов. При обнаружении препятствий извлеките устройство, определите и устраните причину (например, мешающий жгут проводки или неправильно установленный переходной рамки).

Последовательность сборки облицовок

Верните на место боковые декоративные накладки, начиная с левой стороны. Совместите крепежные клипсы с отверстиями в торпедо и равномерно надавите по периметру до фиксации.
Установите центральную воздуховыводящую решетку кондиционера, совместив ее нижние пазы с выступами на панели приборов.
Зафиксируйте верхнюю часть облицовки подрулевого кожуха, последовательно защелкивая крепления от центра к краям.

Критические моменты:

Не затягивайте крепежные винты магнитолы до установки лицевой панели – это затруднит регулировку положения.
При монтаже переходной рамки убедитесь, что ее фиксаторы полностью вошли в пазы штатной облицовки.
Проверьте работу кнопок на лицевой панели и подсветку до полной сборки торпедо.

Элемент	Тип крепления
Боковые накладки	Пластиковые клипсы (8 шт.)
Дефлектор обдува	Нижние направляющие + верхние защелки
Нижняя облицовка рулевой колонки	3 фиксатора типа «ласточкин хвост»

Настройка параметров радиостанций в памяти устройства

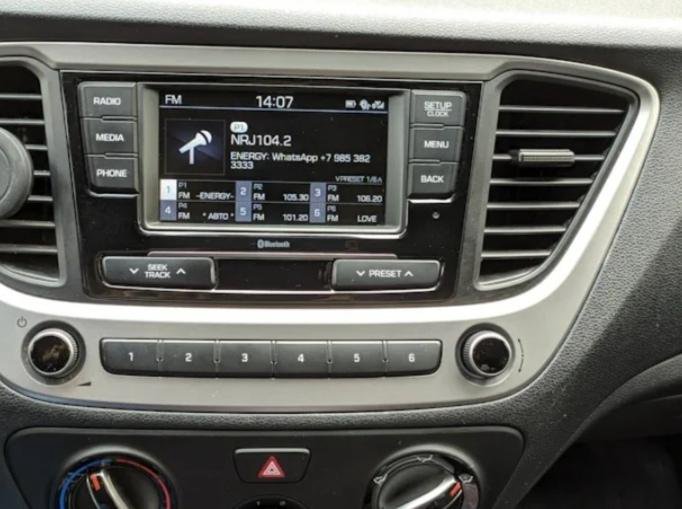

Штатная магнитола Hyundai Solaris позволяет сохранять до 12 радиостанций в каждом диапазоне (FM1, FM2, FM3, AM). Для быстрого доступа к любимым частотам используйте функцию памяти. Процесс сохранения и управления станциями осуществляется через сенсорный экран и физические кнопки управления на панели магнитолы.

Перед сохранением убедитесь, что выбран нужный диапазон (FM или AM). Настройка требует активации режима радиоприемника и ручного поиска либо точного ввода частоты станции. Автоматическое сканирование также доступно для быстрого поиска доступных каналов.

Процедура сохранения и управления станциями

Ручное сохранение частоты:

В режиме радио найдите нужную станцию (вручную или через сканирование).
Удерживайте одну из 6 сенсорных ячеек памяти (1-6) на экране в течение 2 секунд.
Сигнал подтвердит сохранение – станция появится в выбранной ячейке.

Автоматическое сохранение (ASM):

Нажмите кнопку ASM на экране для сканирования и сохранения 6 самых мощных станций в текущем диапазоне.
Система перезапишет ранее сохраненные частоты в ячейках 1-6.

Переключение между сохраненными станциями:

Способ	Действие
Сенсорный экран	Коснитесь номера ячейки (1-6) с сохраненной станцией
Боковые кнопки	Используйте стрелки ◄/► на панели магнитолы для перехода по ячейкам

Важные особенности: Для доступа к блокам FM2/FM3 нажмите кнопку FM на экране несколько раз. При замене аккумулятора сохраненные станции могут сброситься – рекомендуется записать частоты перед обслуживанием автомобиля.

Активация Bluetooth и сопряжение с мобильным устройством

Для активации функции Bluetooth на штатной магнитоле Hyundai Solaris включите зажигание автомобиля или запустите двигатель. Убедитесь, что магнитола перешла в рабочий режим.

Переведите смартфон в режим видимости Bluetooth и активируйте поиск новых устройств. Дождитесь появления в списке доступной техники модели магнитолы (обычно обозначается как "HYUNDAI MOBILE" или схожее название).

Процедура сопряжения

На сенсорном экране магнитолы выберите: Меню → Настройки → Bluetooth → Добавить устройство.
В появившемся списке доступных гаджетов тапните по названию вашего телефона.
Сравните 6-значный PIN-код, отображенный на экране магнитолы и телефона. При совпадении подтвердите сопряжение на обоих устройствах.
При первом подключении предоставьте разрешения на доступ к контактам и журналу вызовов при запросе на смартфоне.

После успешного сопряжения в верхней панели магнитолы появится значок Bluetooth. Для автоматического подключения при последующих поездках активируйте Bluetooth на телефоне до запуска двигателя.

При возникновении проблем выполните сброс подключения:

Удалите магнитолу из списка сопряженных устройств в настройках Bluetooth телефона
Удалите телефон через раздел Список устройств в меню Bluetooth магнитолы
Повторите процедуру сопряжения с начала

Настройка эквалайзера для акустической системы

Штатная магнитола Hyundai Solaris оснащена многофункциональным эквалайзером, позволяющим адаптировать звучание акустической системы под индивидуальные предпочтения и акустические особенности салона. Корректная настройка частотных диапазонов значительно улучшает качество воспроизведения музыки, компенсируя резонансы и недостатки заводской акустики.

Для доступа к настройкам эквалайзера нажмите иконку "Звук" на главном экране магнитолы, затем выберите раздел "Эквалайзер". Система предлагает несколько предустановленных режимов (Поп, Рок, Классика), но максимальная гибкость достигается в ручном режиме "Пользовательский".

Ручная регулировка параметров

В пользовательском режиме доступны 7 частотных полос:

50 Гц – Низкие басы (глубина)
125 Гц – Средние басы (плотность)
315 Гц – Нижние средние частоты (теплота вокала)
1 кГц – Основные средние (четкость инструментов)
3.15 кГц – Верхние средние (артикуляция вокала)
8 кГц – Высокие (детализация)
14 кГц – Сверхвысокие (воздушность)

Рекомендуемый алгоритм настройки:

Сбросьте все полосы в нулевое положение
Включите трек с широким частотным диапазоном
Постепенно повышайте уровень каждой полосы до появления резонанса/дискомфорта
Ослабьте "проблемные" диапазоны на 3-5 дБ
Добавьте +2-4 дБ в области 1-3 кГц для улучшения разборчивости

Важно: Избегайте экстремальных значений (±6 дБ и более), особенно в низкочастотном диапазоне – это вызывает искажения и перегрузку динамиков. Для сохранения настроек нажмите "Применить" перед выходом из меню.

Тип музыки	Рекомендуемые акценты
Хип-хоп / Электроника	+3 дБ (50 Гц), +2 дБ (125 Гц)
Рок / Метал	+4 дБ (1 кГц), +3 дБ (3.15 кГц)
Джаз / Акустика	+3 дБ (315 Гц), +4 дБ (8 кГц)

Подключение USB-носителей и внешних источников звука

Для подключения USB-накопителя найдите порт USB-A в нижней части магнитолы или центральной консоли. Вставьте флешку до характерного щелчка, после чего система автоматически определит носитель и переключится в режим воспроизведения. Поддерживаются файловые системы FAT32/exFAT/NTFS и аудиоформаты MP3, WMA, FLAC, AAC.

При использовании внешних источников звука (смартфон, MP3-плеер) подключите устройство через AUX-вход 3.5 мм или Bluetooth. Для AUX-подключения вставьте кабель в разъём "AUX IN" на магнитоле и переключите источник звука на "AUX". Для Bluetooth-соединения активируйте сопряжение через меню "Устройства" в настройках магнитолы.

Важные ограничения и рекомендации

Требования к USB-носителям:

Максимальный объём: 128 ГБ
Рекомендуемая скорость чтения: Class 10 и выше
Запрещено использование USB-хабов и удлинителей

Порядок управления воспроизведением:

Выберите источник ("USB" или "AUX") кнопкой MEDIA
Используйте сенсорные клавиши ▶/❚❚ и ►► для управления
Для навигации по папкам нажмите BROWSE

Проблема	Решение
Носитель не определяется	Отформатируйте в FAT32, проверьте на повреждение секторов
Прерывание Bluetooth-потока	Удалите парные устройства в меню "Bluetooth-подключения"
Искажение звука через AUX	Убедитесь в полном подключении кабеля, проверьте громкость источника

ВАЖНО: Извлекайте USB-накопитель только после нажатия "Извлечь USB" в меню магнитолы или при выключенном зажигании. Одновременное использование AUX и Bluetooth недоступно – система приоритезирует последнее активное подключение.

Использование штатных систем коммуникации через микрофон

Микрофон интегрирован в верхнюю часть торпедо или салонное зеркало, обеспечивая четкий захват голоса водителя и пассажиров на передних сиденьях. Для активации функций голосовой связи используйте кнопку вызова на мультируле или сенсорную иконку телефона на дисплее магнитолы.

Система автоматически приглушает аудиопоток при входящем/исходящем вызове. Регулировка громкости разговора осуществляется отдельно от медиа через рукоятки управления звуком во время активного соединения.

Функции и управление

Основные операции:

Прием вызова: кратковременное нажатие кнопки телефона на руле
Отклонение вызова: удержание той же кнопки 1-2 секунды
Активация голосового ассистента: длительное нажатие (иконка микрофона)

Устранение типичных проблем:

Проблема	Решение
Собеседник не слышит	Проверьте разрешения микрофона в настройках смартфона (Bluetooth)
Эхо или шум	Закройте окна, уберите предметы возле микрофона
Автоотключение связи	Обновите прошивку магнитолы через USB-носитель

Важно: Качество связи зависит от совместимости смартфона и магнитолы. Для корректной работы Hands-Free обновите Bluetooth-модуль телефона до последней версии. При использовании голосовых команд (Android Auto/Apple CarPlay) произносите фразы четко после звукового сигнала системы.

Обновление прошивки магнитолы с флеш-накопителя

Перед началом обновления загрузите актуальную версию прошивки с официального сайта Hyundai, указав модель автомобиля и версию мультимедийной системы. Форматируйте USB-накопитель в FAT32 и распакуйте скачанные файлы в корневую директорию, избегая вложенных папок. Убедитесь, что флешка не содержит посторонних данных.

Заглушите двигатель, включите зажигание для подачи питания на магнитолу. Подключите подготовленный накопитель в USB-порт мультимедийной системы, после чего на экране появится автоматическое уведомление о доступном обновлении. Если запрос не отобразился, перейдите в раздел Настройки → Обновление ПО вручную.

Пошаговый процесс установки

Подтвердите запуск процедуры в диалоговом окне магнитолы
Не отключайте зажигание и не извлекайте USB-накопитель до полной загрузки
Дождитесь автоматической перезагрузки системы (5-15 минут)
Проверьте версию ПО в меню Информация об устройстве

Критические требования:

Минимальный объем свободной памяти накопителя – 4 ГБ
Стабильное напряжение бортовой сети (рекомендуется подключить зарядное устройство)
Запрещено использовать USB-хабы или удлинители

Проблема	Решение
Ошибка верификации файлов	Перезагрузите магнитолу и повторите попытку с другим накопителем
Зависание на этапе установки	Удерживайте кнопку питания 10 секунд для принудительного рестарта

После успешного обновления выполните сброс до заводских настроек через раздел Система → Сброс для предотвращения конфликтов программного обеспечения. Актуальная прошивка устраняет ошибки воспроизведения, добавляет поддержку новых форматов аудиофайлов и улучшает стабильность работы Apple CarPlay/Android Auto.

Диагностика и устранение типовых неисправностей

При эксплуатации штатной магнитолы Hyundai Solaris могут возникать типовые сбои, связанные с электрикой, программным обеспечением или механическими компонентами. Систематическая диагностика помогает локализовать источник проблемы без обращения в сервис.

Перед началом работ убедитесь, что аккумулятор автомобиля заряжен, а предохранители целы. Отсоедините клеммы АКБ при проверке внутренних соединений магнитолы для предотвращения короткого замыкания.

Неисправность	Решение
Полное отсутствие включения	Проверьте предохранитель F21 в салонном блоке (15А) и F9 в моторном отсеке (20А) Тестером убедитесь в наличии +12V на желтом (постоянное питание) и красном (ACC) проводах Осмотрите разъемы на задней панели на предмет окисления
Исчезновение звука	Сбросьте настройки через меню System Reset Проверьте баланс звука и режим Fade Подключите телефон через AUX для проверки усилителя Осмотрите провода акустики в дверных гофрах
Не работает дисплей	При затемнении экрана: отрегулируйте яркость в Display Settings При мерцании: перезагрузите систему длительным нажатием кнопки питания Проверьте контакт серого разъема Flat Flexible Cable (FFC)
Сбои при чтении USB	Отформатируйте флешку в FAT32 с кластером 32 КБ Используйте USB-порт 1.0 вместо 3.0 (синий) Убедитесь, что битрейт аудиофайлов ≤ 320 kbps Очистите разъем от пыли сжатым воздухом
Проблемы с Bluetooth	Удалите старое сопряжение в настройках телефона и магнитолы Активируйте видимость устройства в BT Visibility Settings Обновите прошивку через официальный сайт Hyundai
Слабый прием радио	Проверьте целостность антенного кабеля у основания стекла Убедитесь в плотной фиксации FAKRA-коннектора Включите Local Reception для усиления сигнала

Важные замечания

При замене предохранителей используйте детали с точно таким же номиналом. Не применяйте force reset (принудительную перезагрузку) чаще 1 раза в месяц во избежание сбоя файловой системы. Если проблемы сохраняются после выполнения рекомендаций, выполните полный сброс через скрытое меню: удерживайте Setup + Media 10 секунд → введите код 0000 → выберите Factory Reset.

Список источников

Для составления подробной инструкции по магнитоле Hyundai Solaris использовались официальные технические документы и проверенные практические материалы. Это гарантирует точность информации по установке и эксплуатации штатной аудиосистемы.

Основное внимание уделялось источникам, содержащим схемы подключения, спецификации оборудования и рекомендации по безопасному монтажу. Ниже представлены ключевые ресурсы, на которых базируется статья.

Официальная и техническая документация

Руководство по эксплуатации Hyundai Solaris (раздел "Мультимедийная система") - заводская инструкция для конкретного года выпуска и комплектации
Service Manual Hyundai Solaris - сервисные мануалы с электрическими схемами подключения аудиооборудования
Каталог оригинальных запчастей Hyundai (EPC) - коды компонентов магнитолы, разъемов и крепежных элементов

Практические и экспертные материалы

Видеоинструкции по разборке торпедо Solaris от сертифицированных автоэлектриков
Технические бюллетени дилерских СТО по обновлению ПО магнитолы и устранению типовых неисправностей
Протоколы подключения ISO 10487 - стандарт распиновки аудиоразъемов для автомобилей Hyundai/Kia
Отчеты о тестировании CAN-шины - исследования совместимости штатной магнитолы с системами автомобиля
