Как установить инжектор вместо карбюратора на ВАЗ-2109

Статья обновлена: 18.08.2025

Замена карбюратора на инжекторную систему – ключевая модернизация для владельцев ВАЗ-2109, стремящихся улучшить эксплуатационные характеристики автомобиля.

В статье подробно разберем необходимое оборудование, пошаговый алгоритм установки, объективные преимущества и недостатки перехода с карбюратора на электронный впрыск топлива.

Необходимые инструменты и оборудование для переоборудования

Для замены карбюратора на инжекторную систему потребуется комплекс специализированных компонентов и стандартных инструментов. Без правильной подготовки оборудования процесс монтажа будет невозможен или приведет к некорректной работе двигателя.

Все элементы должны соответствовать модели ВАЗ-2109 и быть совместимыми между собой. Использование неоригинальных или бракованных деталей критично не рекомендуется из-за риска выхода из строя ЭБУ или топливной системы.

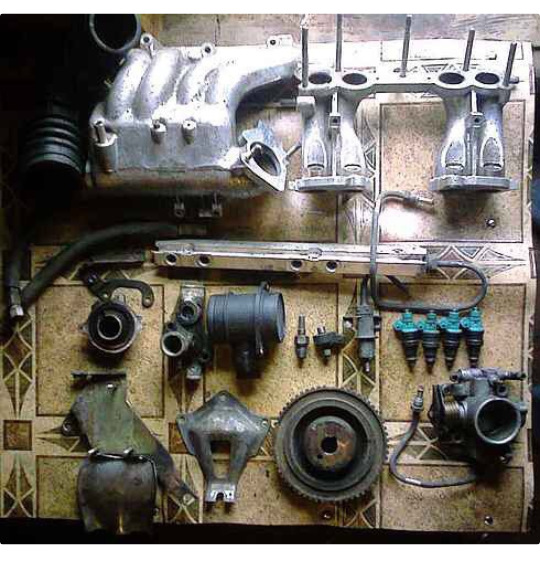

Комплектующие инжекторной системы

Компонент	Описание
ЭБУ (контроллер)	Блок управления с прошивкой под двигатель 2109 (Январь 5.1, BOSCH MP7.0)
Форсунки	4 шт. с топливной рейкой и регулятором давления
Дроссельный узел	С датчиком положения (ДПДЗ) и РХХ
Электрический бензонасос	Погружного типа с топливным фильтром
Датчики	ДМРВ, ДПКВ, ДТОЖ, ДК, лямбда-зонд
Жгут проводов	Готовый комплект проводки с разъемами

Инструменты:

Набор гаечных ключей (рожковых, накидных) и головок
Отвертки (крестовые, шлицевые, TORX)
Пассатижи, кусачки, обжимные клещи
Мультиметр для диагностики цепи
Домкрат с подставками и набор съемников

Расходные материалы:

Медные шайбы под форсунки
Хомуты пластиковые/металлические
Термостойкая изолента и гофра
Диэлектрическая смазка для разъемов
Антивибрирующие прокладки

Выбор комплекта инжектора: модели и совместимость для ВАЗ-2109

Для переделки ВАЗ-2109 с карбюратора на инжектор требуется комплект электронного впрыска, совместимый с моделью двигателя. Наиболее распространены решения на базе контроллеров Январь или Bosch, рассчитанные на 8-клапанные моторы объемом 1.5 л. Ключевой критерий выбора – соответствие разъёмов проводки и характеристик датчиков конкретной модификации автомобиля.

Рекомендуется использовать готовые фабричные комплекты для ВАЗ-2108/2109, включающие все необходимые компоненты в сборе. Попытки комбинировать разрозненные элементы от разных моделей (например, от ВАЗ-2110 или иномарок) приводят к проблемам совместимости и требуют глубокой доработки схемы. Обязательно сверяйте маркировку ЭБУ и версию прошивки с требованиями вашего двигателя.

Модель двигателя	Рекомендуемый ЭБУ	Особенности
ВАЗ-21083 (1.5л 8кл)	Январь 5.1.1, Bosch M1.5.4	Стандартная прошивка без доработок
ВАЗ-21093 (1.3л 8кл)	Январь 4.1, Bosch MP7.0	Требуется коррекция угла зажигания
ВАЗ-2111 (1.5л 16кл)	Январь 7.2, Bosch M7.9.7	Обязательна замена ГБЦ и распредвала

Демонтаж карбюратора и механического бензонасоса

Отсоедините минусовую клемму аккумулятора для исключения короткого замыкания. Ослабьте хомуты и снимите воздуховод с карбюратора, демонтируйте корпус воздушного фильтра в сборе. Отключите все подходящие к карбюратору шланги (вакуумные, топливные, отвода картерных газов), предварительно пометив их расположение маркером или бирками.

Отсоедините тросы управления дроссельной и воздушной заслонками, а также электрические разъёмы (если имеются датчики). Выкрутите крепёжные гайки карбюратора к впускному коллектору. Аккуратно снимите карбюратор вместе с прокладкой, избегая попадания мусора в коллектор. Заглушите открытые отверстия коллектора чистой ветошью.

Демонтаж механического бензонасоса

Пережмите подающий топливный шланг. Открутите два крепёжных болта насоса к блоку цилиндров. Снимите устройство вместе с толкателем привода и уплотнительной прокладкой. Извлеките толкатель из посадочного отверстия.

Элемент	Ключевые действия
Карбюратор	Отсоединение шлангов, тросов, электропроводки, крепёжных гаек
Бензонасос	Пережатие шланга, откручивание болтов, извлечение толкателя

Важные нюансы:

Обязательно установите заглушки на топливные магистрали
Проверьте состояние посадочной поверхности коллектора после снятия прокладки
Убедитесь в отсутствии остатков старой прокладки на привалочных плоскостях

Установка топливного насоса высокого давления и топливной рампы

Монтаж ТНВД осуществляется в подкапотном пространстве, рядом с двигателем. Крепление выполняется через штатные отверстия кузова или кронштейн, входящий в комплект. Важно обеспечить герметичность соединения топливоподающей магистрали от бака и выходной линии высокого давления. Электрический разъём подключается к бортовой сети через реле согласно схеме ЭСУД.

Топливная рампа фиксируется на впускном коллекторе специальными хомутами или болтами. Перед установкой форсунки вставляются в посадочные гнёзда рампы с обязательной заменой уплотнительных колец. При монтаже рампы форсунки должны чётко совмещаться с отверстиями во впускном коллекторе. Подключение топливной магистрали высокого давления к рампе требует осторожности – затяжка выполняется динамометрическим ключом.

Ключевые этапы подключения

Подсоединение топливных шлангов:
- Вход ТНВД – к магистрали от бака (низкое давление)
- Выход ТНВД – к стальной трубке рампы (высокое давление)
- Обратка рампы – к возвратной магистрали
Проверка герметичности соединений:
- Включение зажигания для запуска бензонасоса
- Визуальный контроль на предмет протечек
- Повторная протяжка фитингов при обнаружении капель
Фиксация электропроводки:
- Разъём ТНВД – к цепи управления
- Колодка форсунок – к жгуту ЭБУ
- Закрепление проводов хомутами вдали от подвижных частей

Компонент	Момент затяжки (Нм)
Крепление ТНВД	18-22
Топливная трубка рампы	25-30
Болты крепления рампы	8-12

Важно: Запрещается запуск двигателя до заполнения топливной системы и проверки давления (оптимальное значение 2.8-3.5 бар). Используйте только медные шайбы для соединений топливных трубок во избежание утечек.

Монтаж инжекторных форсунок и дроссельного узла

Перед установкой дроссельного узла очистите посадочную поверхность впускного коллектора от загрязнений и остатков старой прокладки. Убедитесь в целостности крепежных отверстий и отсутствии трещин на коллекторе.

Подготовьте топливную раму с форсунками: проверьте уплотнительные кольца на отсутствие повреждений, смажьте их моторным маслом для облегчения монтажа. Убедитесь в совместимости посадочных мест на коллекторе с вашим комплектом форсунок.

Порядок установки дроссельного узла:

Установите новую термостойкую прокладку на впускной коллектор
Совместите дроссельный узел с крепежными шпильками коллектора
Равномерно затяните гайки крест-накрест с моментом 18-22 Н·м
Подключите трос привода дроссельной заслонки или электронный модуль педали газа
Подсоедините шланги системы вентиляции картера и адсорбера
Зафиксируйте разъемы датчиков (ДПДЗ, РХХ) на корпусе узла

Монтаж топливной рамы с форсунками:

Установите уплотнительные резиновые кольца на форсунки
Аккуратно вставьте форсунки в посадочные гнезда рамы до характерного щелчка
Проведите раму через технологическое окно во впускной коллектор
Зафиксируйте раму болтами с моментом 8-12 Н·м (крест-накрест)
Подключите топливные шланги: подающий (от насоса) и обратку
Подсоедините электрические разъемы к каждой форсунке
Проверьте отсутствие перегибов топливных магистралей

После монтажа обязательно проверьте герметичность соединений путем подачи давления в топливную систему. Убедитесь в отсутствии подтеков бензина в зоне форсунок и дроссельного узла перед первым запуском двигателя.

Подключение системы проводки и установка контроллера ЭБУ

Прокладка жгута проводов начинается с фиксации основной магистрали вдоль штатных каналов кузова, избегая подвижных элементов и источников тепла. Обязательно подключите колодку к датчикам: положения коленвала (рядом со шкивом), детонации (на блоке цилиндров), температуры ОЖ (в патрубке термостата), скорости (в КПП) и лямбда-зонду (в приемной трубе). Отдельно выведите провода к топливному модулю через технологическое отверстие в задней части кузова.

Питание системы организуется через реле и предохранители: силовой "+" подключается напрямую от аккумулятора с обязательной установкой предохранителя номиналом 50А, управляющий контакт реле запитывается от замка зажигания (положение ON). Массу закрепите на чистом неокрашенном участке кузова возле ЭБУ. Для топливного насоса установите отдельное реле с предохранителем 15А в цепи.

Монтаж контроллера и финальная коммутация

Контроллер ЭБУ устанавливается в салоне, преимущественно за панелью приборов или под передними сиденьями. Выберите место без риска подтопления и с естественной вентиляцией. Закрепите блок пластиковыми стяжками или штатными кронштейнами, избегая вибрации. Основная колодка проводов подключается к ЭБУ после полной прокладки жгута.

Ключевые соединения:

Датчик положения дросселя – к колодке дроссельного узла
Форсунки – через индивидуальные разъемы по схеме цилиндров 1-3-4-2
Катушка зажигания – с соблюдением маркировки проводов (1-4 и 2-3 цилиндры)
Датчик фаз (при наличии) – в зоне шкива распредвала

Цепь	Цвет провода	Точка подключения
Главное реле	Красный	Клемма "30" генератора
ДПКВ	Серый/красный	Через экранированный кабель к ЭБУ
CAN-шина	Оранжевый/черный	К диагностическому разъему OBD-II

После монтажа проверьте отсутствие перегибов проводов, зафиксируйте жгут пластиковыми хомутами через каждые 15-20 см. Обязательно оставьте запас длинны (5-7 см) у колодки ЭБУ для демонтажа при обслуживании. Перед первым пуском убедитесь в герметичности топливных соединений и отсутствии КЗ в цепях.

Монтаж датчиков температуры, положения коленвала и ДМРВ

Монтаж начинается с установки датчика температуры охлаждающей жидкости. Он вкручивается в специальный канал на термостате или выпускном патрубке двигателя, предварительно очищенный от загрязнений. Герметичность соединения обеспечивается медной шайбой или термостойким герметиком.

Датчик положения коленчатого вала (ДПКВ) устанавливается напротив задающего зубчатого диска маховика. Зазор между сердечником датчика и зубьями диска критичен и должен составлять 0.8-1.2 мм. Фиксация производится болтом, после чего проверяется отсутствие контакта датчика с вращающимися деталями.

Установка ДМРВ

Датчик массового расхода воздуха (ДМРВ) монтируется между воздушным фильтром и дроссельным узлом. Уплотнительные кольца на патрубках должны быть новыми и обеспечивать герметичность во избежание подсоса неучтенного воздуха.

Обязательные этапы подключения:

ДПКВ: 3-контактный разъем подключается к жгуту ЭБУ согласно схеме (контакты: питание, сигнал, масса).
Датчик температуры: 2-контактный разъем соединяется с соответствующим фишкой проводки.
ДМРВ: подключается 4- или 5-контактный разъем (в зависимости от модели) к жгуту управления.

Важно: После монтажа проверить:

Надежность фиксации всех датчиков.
Отсутствие перегибов и повреждений проводов.
Правильность подключения разъемов (ориентация ключей).

Датчик	Тип разъема	Критичный параметр
ДПКВ	3-pin	Зазор 0.8-1.2 мм
Датчик температуры	2-pin	Герметичность резьбы
ДМРВ	4-pin / 5-pin	Отсутствие подсоса воздуха

Организация системы вентиляции бака и установка адсорбера

Переход на инжектор требует модернизации системы вентиляции топливного бака. В карбюраторной версии ВАЗ-2109 пары бензина отводятся напрямую в атмосферу, что недопустимо для инжекторных двигателей по экологическим нормам. Адсорбер предотвращает выброс вредных испарений, улавливая их для последующей подачи в двигатель.

Без адсорбера пары бензина создают избыточное давление в топливной системе, нарушая работу регулятора давления и форсунок. Это приводит к переобогащению смеси, повышенному расходу топлива и ошибкам ЭБУ. Правильная организация вентиляции критична для стабильной работы инжектора.

Необходимое оборудование

Адсорбер (2110-1164200-00 или аналог)
Электромагнитный клапан продувки (2112-1164200)
Шланги топливные 8мм (для бака) и 6мм (для коллектора)
Хомуты червячные 12-25 мм
Сепаратор паров (2109-1162110)
Кронштейн крепления адсорбера
Провода сечением 0.75 мм² с разъёмами

Порядок монтажа

Установите сепаратор паров в штатное место около топливного бака, подключив к нему шланг отвода паров
Закрепите адсорбер в подкапотном пространстве на правой брызговике, используя родной кронштейн от ВАЗ-2110
Подключите шланги:
- От сепаратора к штуцеру "БАК" адсорбера
- От штуцера "КЛАПАН" адсорбера к электромагнитному клапану
- От клапана к штуцеру на впускном коллекторе
- К штуцеру "ВОЗДУХ" подключите воздушный фильтр адсорбера
Смонтируйте клапан продувки на корпусе адсорбера, подключив его к ЭБУ:
- Питание +12V (от замка зажигания)
- Управляющий провод к пину Х1/23 ЭБУ Январь 7.2
Активируйте функцию продувки в прошивке ЭБУ через диагностическое ПО

Плюсы и минусы решения

Преимущества	Недостатки
Соответствие нормам Евро-2/3	Увеличение стоимости переоборудования
Отсутствие запаха бензина в салоне	Риск засорения клапана при низком качестве топлива
Стабилизация давления в топливной системе	Необходимость замены адсорбера каждые 5 лет
Экономия топлива до 3% за счёт сжигания паров	Дополнительная нагрузка на ЭБУ

Важно: При установке избегайте перегибов шлангов и обеспечивайте герметичность соединений. Невыполнение этого требования приведёт к ошибке P0441 (недостаточная продувка адсорбера) и повышенному давлению в топливном баке.

Подключение вакуумного усилителя тормозов к новой системе

После установки инжекторного впускного коллектора необходимо обеспечить вакуумный сигнал для усилителя тормозов. В отличие от карбюраторного варианта, где шланг подключался непосредственно к карбюратору, в инжекторной системе вакуум берется со специального штуцера на ресивере (впускном коллекторе).

Стандартные инжекторные коллекторы ВАЗ-2109 имеют отдельный отвод для вакуумного усилителя. Если используется нештатный коллектор без штуцера, потребуется его механическая доработка: врезка фитинга в зону стабильного разрежения, расположенную после дроссельной заслонки.

Порядок подключения

Найдите на инжекторном ресивере штатный вакуумный отвод (диаметром ~8-10 мм, обычно расположен ближе к дроссельному узлу)
Соедините шланг усилителя тормозов со штуцером коллектора через прямой переходник или угловой фитинг при несовпадении углов подвода
Используйте только вакуумные шланги с армированием (внутренний диаметр 8-10 мм), избегайте перегибов и контакта с горячими элементами
Обожмите соединения нейлоновыми хомутами или металлическими стяжками для гарантии герметичности

Особенности и контроль

Проверка герметичности обязательна: запустите двигатель, нажмите 3-5 раз на тормоз и удерживайте педаль – она должна медленно "утапливаться"
При отсутствии штатного штуцера запрещается подключаться к каналам регулятора давления топлива или датчику абсолютного давления
Убедитесь, что шланг не контактирует с выпускным коллектором, ГЭНами или подвижными деталями

Параметр	Карбюратор	Инжектор
Источник вакуума	Карбюратор	Штуцер на ресивере
Диаметр шланга	~12 мм	~8-10 мм
Риски	Заправка поплавковой камеры	Подсос неучтенного воздуха

Проверка герметичности и тестовый запуск двигателя

После установки всех компонентов инжекторной системы тщательно проверьте герметичность топливной магистрали под давлением. Включите зажигание (без запуска двигателя) для активации бензонасоса, создающего рабочее давление в системе. Внимательно осмотрите все соединения топливопроводов, рампу, регулятор давления и форсунки на предмет подтеков бензина. Особое внимание уделите местам соединения шлангов с топливной рампой и обраткой. При обнаружении протечек немедленно заглушите зажигание и устраните негерметичность до продолжения работ.

Убедившись в отсутствии утечек топлива, приступайте к тестовому запуску. Проверьте надежность подключения всех электрических разъемов (ДМРВ, ДПДЗ, датчика кислорода, катушки зажигания), правильность установки меток ГРМ и наличие антифриза в системе охлаждения. На несколько секунд включите стартер для предварительной прокачки масла. Запустите двигатель, контролируя показания бортового компьютера или диагностического сканера на предмет ошибок. Дайте мотору поработать на холостом ходу 10-15 минут, отслеживая стабильность оборотов, отсутствие посторонних шумов и цвет выхлопных газов.

Критические моменты проверки

Контроль давления топлива: Используйте манометр (3.0-3.5 бар на работающем двигателе)
Диагностика ошибок: Считайте коды неисправностей через OBD-II разъем
Анализ выхлопа: Белый или сизый дым указывает на проблемы с герметичностью ГБЦ

Этап	Параметр	Норма
Холостые обороты	Прогретый двигатель	800±50 об/мин
Датчик кислорода	Напряжение сигнала	0.1-0.9 В (циклическое)
Прогрев	Температура ОЖ	90±5°C (стабильная)

Проверьте цепь обратной связи датчика кислорода после прогрева
Протестируйте реакцию на резкое нажатие педали газа (обороты должны плавно расти и падать)
Выполните визуальный осмотр подкапотного пространства при работающем моторе

Основные проблемы после установки и методы их устранения

После переоборудования ВАЗ-2109 с карбюратора на инжектор могут возникать специфические неисправности, связанные с ошибками монтажа, калибровкой или совместимостью компонентов. Важно оперативно диагностировать причины для предотвращения повреждений.

Наиболее частые сбои проявляются в работе двигателя: нестабильные обороты, провалы мощности, повышенный расход топлива или затрудненный запуск. Рассмотрим типичные проблемы и способы их решения.

Распространенные неисправности и алгоритм устранения

1. Двигатель не запускается:

Проверка топливной системы: Убедитесь в работе бензонасоса (звук жужжания при включении зажигания). Проверьте давление в рампе (норма: 2.8-3.2 бар)
Диагностика искры: Тестируйте катушку зажигания, ВВ-провода и свечи. Проверьте наличие ошибок датчика положения коленвала (ДПКВ)

2. Плавание оборотов на холостом ходу:

Просканируйте ЭБУ на ошибки (особенно датчики РХХ, ДПДЗ, ДМРВ)
Проверьте герметичность впускного тракта: опрыскайте соединения WD-40 – изменение оборотв укажет на подсос воздуха
Очистите регулятор холостого хода и дроссельный узел

3. Детонация и потеря мощности:

Убедитесь в корректной установке меток ГРМ и ДПКВ
Проверьте датчик детонации (момент затяжки 10-24 Нм), температурный датчик
Проанализируйте качество топлива (требуется АИ-92+)

Симптом	Вероятная причина	Решение
Повышенный расход топлива	Неисправность ДК, сбои ДМРВ, низкое давление топлива	Замена ДК, чистка/замена ДМРВ, проверка регулятора давления
Хлопки в выпускной системе	Некорректные фазы ГРМ, подсос воздуха, обедненная смесь	Проверка меток ГРМ, поиск утечек вакуума, диагностика топливных форсунок

Критичные моменты: Обязательно проверьте надежность "массы" ЭБУ и датчиков – окисление контактов вызывает хаотичные сбои. При постоянных ошибках по отдельным датчикам калибруйте или замените элемент, используя оригинальные запчасти или проверенные аналоги (Bosch, Delphi).
