Как устроен механизм гидроусилителя руля?

Статья обновлена: 18.08.2025

Гидроусилитель руля – ключевой компонент современных автомобилей, преобразующий усилие водителя в точные маневры. Его работа основана на использовании несжимаемой жидкости под высоким давлением.

Основные элементы системы включают насос, создающий давление, гидравлический цилиндр, воздействующий на рулевой механизм, и распределитель, направляющий поток жидкости. При повороте руля клапаны распределителя открываются, подавая масло в соответствующую полость цилиндра.

Давление жидкости дополняет мышечное усилие водителя, обеспечивая комфортное управление даже на малых скоростях или при парковке. Отказоустойчивость системы гарантирует сохранение контроля над авто при утечке рабочей жидкости.

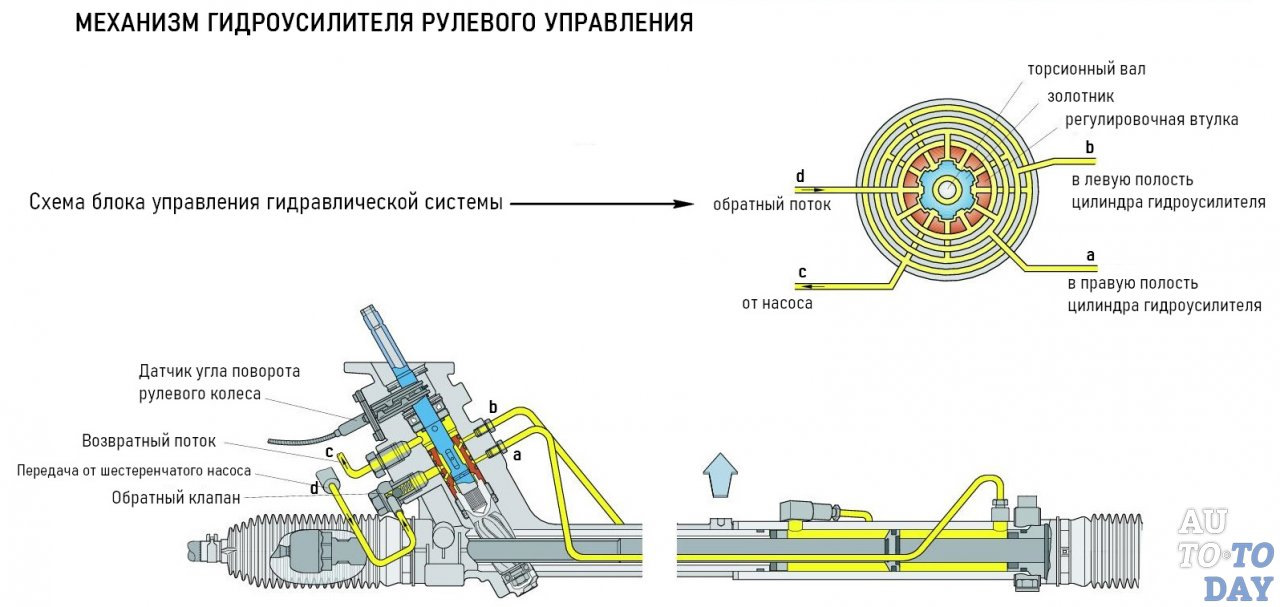

Схема циркуляции рабочей жидкости в замкнутом контуре

Замкнутый контур циркуляции рабочей жидкости в гидроусилителе руля включает масляный насос, распределительное устройство, силовой цилиндр, бачок и соединительные трубопроводы. Насос создаёт постоянный поток жидкости под высоким давлением, направляемый к распределителю, который анализирует усилие на рулевом валу и определяет дальнейший путь потока. Силовой цилиндр преобразует энергию жидкости в механическое перемещение штока, непосредственно воздействующего на рулевую трапецию.

При нейтральном положении руля распределитель перенаправляет основной объём жидкости через перепускной канал обратно на вход насоса, минимизируя нагрузку. Во время поворота распределитель направляет поток в соответствующую полость силового цилиндра (поршневую или штоковую), создавая давление для усиления. Отработавшая жидкость из противоположной полости цилиндра возвращается через распределитель в бачок, откуда насос снова забирает её для подачи в контур.

Ключевые компоненты и их функции

Компонент	Назначение
Насос (лопастной/шестерёнчатый)	Создание давления и циркуляция жидкости
Распределитель (торсион/золотник)	Дозирование потока в зависимости от усилия на руле
Силовой цилиндр	Преобразование давления жидкости в механическое усилие
Расширительный бачок	Компенсация объёма, охлаждение и фильтрация жидкости

Важные особенности циркуляции:

Контур является замкнутым: жидкость постоянно циркулирует между компонентами без контакта с атмосферой
Бачок компенсирует изменения объёма из-за температурных колебаний и утечек
Предохранительный клапан в насосе ограничивает максимальное давление в системе

Реверсивность потока – принципиальная характеристика: направление движения жидкости меняется при смене направления поворота руля. Это обеспечивается синхронным смещением золотника распределителя при повороте рулевого вала, что открывает соответствующие каналы для подачи рабочей жидкости в нужную полость цилиндра.

Роль насоса в создании давления масла

Насос ГУР – ключевой элемент, преобразующий механическую энергию двигателя в гидравлическое давление. Он приводится в действие через ременную передачу от коленчатого вала, обеспечивая непрерывную циркуляцию рабочей жидкости при работающем моторе. Насос всасывает масло из расширительного бачка и нагнетает его в напорную магистраль под высоким давлением, создавая основу для усилия в рулевом механизме.

Производительность насоса напрямую зависит от оборотов двигателя: с их ростом давление в системе увеличивается. Для предотвращения избыточного давления на высоких оборотах в конструкцию интегрирован перепускной клапан, который сбрасывает излишки жидкости обратно во всасывающую линию. Это обеспечивает стабильную работу гидроусилителя при любом режиме движения, исключая рывки руля и перегрузку компонентов.

Конструктивные особенности насосов ГУР

Типы насосов:
- Лопастные (пластинчатые) – наиболее распространены, используют вращающийся ротор с выдвижными лопастями.
- Шестеренные – применяются реже, основаны на зацеплении ведущей и ведомой шестерен.
Система клапанов:
- Предохранительный клапан ограничивает максимальное давление (обычно 70-100 бар).
- Редукционный клапан регулирует подачу при низких оборотах.
Зависимость от двигателя: При остановке мотора насос прекращает работу, рулевое управление сохраняет механическую связь, но требует значительного физического усилия.

Устройство золотникового распределителя под рулевой колонкой

Золотниковый распределитель монтируется непосредственно на рулевом валу между рулевым колесом и механизмом рейки. Его основная функция – направление потока рабочей жидкости (масла) в нужную полость гидроцилиндра в зависимости от направления вращения руля. Конструктивно он представляет собой прецизионный узел с подвижным золотником и реактивными шайбами.

Золотник жестко соединен с валом рулевой колонки и перемещается внутри корпуса распределителя при повороте руля. Корпус распределителя содержит каналы высокого давления (от насоса), обратки (в бачок) и два канала, ведущих к поршневым полостям гидроцилиндра. Точность подгонки золотника к корпусу обеспечивает минимальные утечки жидкости.

Ключевые компоненты и принцип работы

При прямолинейном движении:

Золотник занимает нейтральное положение, удерживаемый центрирующими пружинами.
Масло от насоса свободно циркулирует через перепускные каналы обратно в бачок, не создавая давления в гидроцилиндре.

При повороте руля:

Вращение руля смещает золотник относительно корпуса.
Открываются напорные каналы к одной полости гидроцилиндра и сливные каналы от противоположной полости.
Масло под давлением поступает в нужную полость, толкая поршень рейки.
Реактивные шайбы создают "обратную связь", обеспечивая пропорциональное усилие на руле в зависимости от сопротивления колес.

Компонент	Функция
Золотник	Регулирует направление потока масла при смещении
Центрирующие пружины	Возвращают золотник в нейтраль при отпускании руля
Реактивные шайбы	Создают сопротивление смещению золотника для ощущения дороги
Уплотнительные кольца	Предотвращают утечки между каналами

Чувствительность системы зависит от величины осевого зазора между золотником и корпусом. Износ этого узла приводит к "вату" руля или вибрациям. Точность изготовления деталей критична для корректной работы гидроусилителя.

Как поворот руля перемещает золотник в корпусе

Поворот рулевого колеса передается через рулевую колонку на входной вал гидроусилителя. Этот вал жестко соединен с торсионом – упругим стержнем, который передает крутящий момент, но способен закручиваться на небольшой угол. Нижний конец торсиона соединен с винтом червячной передачи или напрямую с началом механизма золотникового клапана.

Когда водитель поворачивает руль, возникает сопротивление колес. Изначально это сопротивление пытается препятствовать повороту вала со стороны колес. Торсион, находящийся между входным валом (от руля) и выходным валом (к колесам), начинает закручиваться под действием приложенного водителем усилия. Эта упругая деформация торсиона создает относительный угол поворота между его верхней и нижней частями.

Преобразование кручения в осевое смещение

Золотник представляет собой прецизионный цилиндрический плунжер, установленный внутри корпуса клапана и имеющий кольцевые канавки. Его перемещение в осевом направлении открывает или перекрывает каналы для гидравлической жидкости. Механическая связь торсиона с золотником реализована обычно через:

Шариковую гайку и поршень-рейку: Закручивание торсиона приводит к осевому смещению шариковой гайки, которая через систему канавок или рычагов толкает золотник.
Поворотный золотник: В некоторых конструкциях сам золотник может иметь возможность не только осевого, но и небольшого углового смещения относительно корпуса клапана. Закручивание торсиона создает это относительное угловое смещение между внутренней частью золотника (связанной с торсионом) и его внешней частью или корпусом (связанными с выходным валом). Специальные винтовые канавки на золотнике или в корпусе преобразуют это угловое смещение в осевое перемещение золотника.

Направление закручивания торсиона (по часовой стрелке или против) определяет направление осевого смещения золотника:

Поворот руля влево: Закручивание торсиона вызывает смещение золотника вверх (или вправо, в зависимости от конструкции).
Поворот руля вправо: Закручивание торсиона вызывает смещение золотника вниз (или влево).

Это небольшое осевое смещение золотника относительно корпуса клапана открывает определенные каналы и перекрывает другие, перенаправляя поток высокого давления от насоса ГУРа в соответствующую полость силового гидроцилиндра.

Как только водитель прекращает прикладывать усилие к рулю или удерживает его в повернутом положении:

Усилие на торсион падает.
Торсион раскручивается, возвращаясь в свое нейтральное положение.
Механизм связи (шариковая гайка/рычаги или винтовые канавки) возвращает золотник в центральное (нейтральное) положение.
Подача жидкости в силовой цилиндр прекращается, и система стабилизируется.

Состояние	Положение золотника	Поток жидкости	Действие
Руль прямо (Нейтраль)	Центральное	Насос -> Бачок (циркуляция)	Усилие не создается
Поворот руля (Нагрузка)	Смещен (Вверх/Вниз)	Насос -> Силовой цилиндр (одна полость), Силовой цилиндр (другая полость) -> Бачок	Создается усилие для поворота колес

Работа силового гидроцилиндра на рулевой рейке

Силовой гидроцилиндр интегрирован в корпус рулевой рейки и механически соединён с её штоком. Он содержит подвижный поршень с уплотнительными кольцами, разделяющий внутреннюю полость на две камеры (левая и правая относительно нейтрали). Этот поршень жёстко крепится к центральной части рейки через специальный шток цилиндра.

При повороте руля распределительный клапан направляет поток рабочей жидкости под давлением в одну из камер цилиндра, создавая разницу давлений. Жидкость из противоположной камеры одновременно сливается в расширительный бачок. Возникающее усилие на поршне передаётся непосредственно на рулевую рейку, смещая её влево или вправо.

Ключевые этапы преобразования усилия

Давление жидкости в рабочей камере толкает поршень.
Шток цилиндра передаёт усилие на рулевую рейку.
Рейка преобразует линейное движение в поворот рулевых тяг через шестерни.
При снятии усилия с руля золотник возвращается в нейтраль, блокируя поток жидкости.

Элемент цилиндра	Функция
Поршень с уплотнениями	Создаёт рабочее усилие под давлением масла
Шток цилиндра	Жёстко связывает поршень с рулевой рейкой
Гидравлические камеры	Принимают/сбрасывают жидкость для перемещения поршня

Сопротивление поршня пропорционально давлению жидкости, создаваемому насосом. При отказе ГУР механическая связь рейки и рулевых тяг сохраняется, обеспечивая базовую управляемость.

Соединение поршня цилиндра с рулевыми тягами

Поршень гидроцилиндра перемещается внутри его корпуса под действием давления рабочей жидкости. Для преобразования этого линейного перемещения в поворот управляемых колес поршень напрямую соединен с рулевым механизмом через рулевые тяги. На штоке поршня жестко закреплена поперечная рулевая рейка или специальная поперечина, выступающая связующим звеном.

К концам рейки (поперечины) крепятся внутренние наконечники рулевых тяг посредством шаровых шарниров или резьбовых соединений. Эти шарниры критически важны, так как обеспечивают необходимую свободу перемещения тяг в нескольких плоскостях при работе подвески и повороте колес, компенсируя возникающие колебания и углы.

Ключевые элементы соединения

Шток поршня: Передает усилие от поршня к рулевой рейке/поперечине.
Рулевая рейка/Поперечина: Жесткая балка, преобразующая движение штока в симметричное воздействие на тяги.
Внутренние рулевые наконечники: Соединяют рейку с рулевыми тягами через шарнирные узлы.
Шаровые шарниры: Позволяют тягам изменять угол относительно рейки при движении подвески и повороте колес.

Компонент	Функция
Шток поршня	Линейный привод от гидроцилиндра
Рулевая рейка	Распределение усилия на тяги
Шаровой шарнир	Компенсация углов и вибраций
Рулевая тяга	Передача усилия к поворотному кулаку

От внутренних наконечников рулевые тяги идут к наружным наконечникам, закрепленным на поворотных кулаках управляемых колес. Таким образом, линейное перемещение поршня синхронно отклоняет оба колеса, обеспечивая их согласованный поворот под действием усилия, создаваемого гидравликой или электродвигателем (в ГУР/ЭУР).

Регулировка давления предохранительным клапаном

Предохранительный клапан интегрирован в конструкцию насоса ГУР и срабатывает при достижении системой предельного давления, предотвращая повреждение компонентов. Регулировка порога срабатывания осуществляется изменением усилия пружины клапана, что напрямую влияет на максимальное рабочее давление в контуре гидроусилителя.

Для корректировки давления ослабляют контргайку клапана и вращают регулировочный винт: закручивание увеличивает давление (сжатие пружины), выкручивание – снижает. Контроль производится с помощью манометра, подключённого к напорной магистрали, при повороте руля до упора на работающем двигателе.

Ключевые аспекты регулировки

Калибровка давления: Целевое значение указано в спецификации производителя (обычно 60-100 бар для легковых авто).
Последствия ошибок:
- Завышенное давление: перегрузка насоса, течи сальников, деформация рулевой рейки.
- Заниженное давление: «тяжёлый» руль, недостаточное усиление на малых скоростях.
Фиксация настроек: После установки требуемого давления винт фиксируется контргайкой с последующей проверкой манометром.

Важно: Регулировку выполняют при прогретой жидкости ГУР (+50°C) и исправном насосе. Игнорирование параметров завода-изготовителя приводит к ускоренному износу системы.

Назначение бачка для жидкости и его патрубков

Бачок гидроусилителя предназначен для хранения рабочей жидкости (специального масла), компенсации ее температурного расширения и поддержания стабильного объема в системе. Он обеспечивает непрерывную подачу масла к насосу через заборный патрубок и служит резервуаром для обратного потока жидкости из рулевого механизма, возвращающейся по сливной магистрали.

На корпусе бачка расположены два основных патрубка: всасывающий (нижний), соединенный с входом насоса, и возвратный (верхний), принимающий отработанную жидкость из рулевой рейки или коробки. Герметичность соединений патрубков критична для предотвращения подсоса воздуха, который вызывает шум, пенообразование и снижение эффективности усилителя. Дополнительно бачок оснащается:

Щупом или смотровым окном – для визуального контроля уровня жидкости
Вентиляционным отверстием в крышке – компенсирует давление при температурных колебаниях
Фильтром-сеткой (внутри бачка) – задерживает механические примеси

Недостаточный уровень жидкости или засорение патрубков приводят к жесткому рулению, характерному вою насоса и ускоренному износу компонентов. Регулярная проверка состояния бачка, патрубков и чистоты масла – обязательное условие корректной работы ГУР.

Функции фильтра в системе циркуляции масла

Фильтр в гидроусилителе руля выполняет критическую роль защиты компонентов системы от загрязнений. Масло циркулирует под высоким давлением через насос, клапаны и гидроцилиндр, и мельчайшие частицы износа или попавшая грязь способны вызвать абразивное повреждение прецизионных деталей. Задерживая эти примеси, фильтр предотвращает заклинивание золотников, износ уплотнений и повреждение рабочих поверхностей насоса.

Эффективная фильтрация напрямую влияет на стабильность работы всего механизма. Накопление загрязнений в жидкости приводит к потере давления, рывкам руля при повороте и снижению усилия. Фильтр также улавливает продукты окисления масла и полимерные отложения, образующиеся при перегреве, сохраняя химическую стабильность рабочей жидкости и продлевая срок ее службы.

Ключевые задачи фильтрующего элемента

Удержание абразивных частиц: Металлическая стружка, песок и производственный мусор отсеиваются на входе в насос.
Предотвращение засорения дросселей: Защита тонких каналов клапанов и гидрораспределителей от блокировки.
Снижение окисления масла: Уменьшение каталитического воздействия металлической пыли на процесс старения жидкости.

Важно: Большинство фильтров в ГУР оснащены байпасным клапаном. При критическом загрязнении или низкой температуре масла он открывается, обеспечивая циркуляцию жидкости в обход фильтрующего элемента, что предотвращает масляное голодание системы.

Система уплотнений для предотвращения утечек

Гидравлический контур ГУР работает под высоким давлением (до 150 бар), что требует абсолютной герметичности для сохранения работоспособности. Система уплотнений блокирует пути выхода жидкости на стыках подвижных и неподвижных компонентов: вала рулевой рейки, штока золотникового распределителя, соединений насоса, гидроцилиндров и трубок высокого давления.

Основные типы уплотнений включают резиновые кольца круглого сечения (O-rings) для статичных соединений, сальники из маслостойкой резины или тефлона с пружинными кольцами для вращающихся валов (например, вала насоса), а также специализированные манжетные уплотнения губчатого типа для возвратно-поступательного движения рейки. Материалы (NBR, FKM) подбираются для устойчивости к агрессивным средам, температуре до +120°C и механическому износу.

Критичные зоны и функции

Вал рейки: Двойные губчатые манжеты удерживают жидкость в гидроцилиндре и защищают от пыли.
Распределитель: Комбинация O-rings и торцевых уплотнений изолирует камеры высокого/низкого давления.
Насос: Сальник вала предотвращает утечку при вращении, уплотнительные шайбы герметизируют крышку и корпус.
Штуцеры и трубки: Конусные уплотнения или металлические шайбы обеспечивают плотность резьбовых соединений.

Износ или повреждение уплотнений ведет к падению давления, попаданию воздуха в систему (кавитации), завоздушиванию насоса и резкому снижению эффективности усилителя. Признаки неисправности – течи жидкости на пыльниках рейки, под насосом или у трубок, шум при повороте руля, "тяжелое" рулевое управление. Регулярная замена уплотнительных комплектов во время ремонта ГУР – обязательное условие восстановления герметичности.

Компенсация температурного расширения жидкости

При нагреве гидравлической жидкости в системе ГУР во время работы происходит увеличение её объёма. Это создаёт избыточное давление в замкнутом контуре, способное повредить уплотнения, шланги или насос. Для предотвращения таких последствий конструктивно предусматриваются специальные механизмы компенсации.

Основным элементом, отвечающим за стабилизацию давления, является компенсационный клапан или расширительный бачок с эластичными стенками. В бачке используется гибкая диафрагма или резиновая груша, разделяющая гидравлическую жидкость и воздушную камеру. При расширении жидкости диафрагма деформируется, сжимая воздух в камере, что поглощает излишек объёма без скачков давления.

Ключевые особенности системы

Воздушная камера в бачке: Заполняется воздухом под атмосферным давлением через специальный клапан, обеспечивающий амортизацию.
Термостойкие материалы: Уплотнения и диафрагмы изготавливаются из резины (NBR, EPDM), сохраняющей эластичность при экстремальных температурах (-40°C до +120°C).
Предохранительные клапаны: Дублирующие элементы в насосе или гидроблоке, стравливающие давление при критическом расширении (например, при закипании жидкости).

Состояние системы	Действие компенсатора	Результат
Нагрев жидкости (расширение)	Сжатие воздушной камеры бачка	Давление в норме, объём излишков поглощён
Охлаждение жидкости (сжатие)	Расширение воздушной камеры бачка	Поддержание минимального давления, предотвращение кавитации насоса

Отсутствие компенсации привело бы к постоянным перегрузкам: выдавливанию сальников, разрыву магистралей или отказу насоса из-за работы в режиме повышенного давления. Контроль уровня жидкости в бачке также критичен – при недостатке объёма компенсатор не сможет выполнять свою функцию.

Обратная связь при отпускании руля

При отпускании руля водителем система гидроусилителя (ГУР) обеспечивает возврат управляемых колес в нейтральное положение для прямолинейного движения. Этот процесс критичен для стабильности автомобиля и снижения утомляемости водителя, так как устраняет необходимость ручной коррекции траектории после маневра.

Механизм возврата активируется благодаря конструктивным особенностям распределителя. Торсион (упругий вал) или центрирующие пружины внутри распределителя, больше не испытывающие скручивающего усилия от руля, возвращают золотник в нейтральную позицию. Это перекрывает подачу жидкости под давлением в силовой цилиндр и выравнивает давление в его полостях.

Факторы, влияющие на возврат колес

После нейтрализации гидравлического воздействия колеса возвращаются в исходное положение под влиянием:

Углов установки колес (развал-схождение): Правильно настроенный сход-развал создает стабилизирующий момент.
Силы сцепления шин с дорогой: Обеспечивает необходимое сопротивление для самовыравнивания.
Жесткости центрирующих элементов: Торсион или пружины распределителя должны точно калиброваться для плавного и предсказуемого возврата.

Эффективность обратной связи напрямую зависит от исправности компонентов ГУР. Износ золотниковой пары распределителя, недостаточное давление насоса или утечки жидкости могут привести к замедленному возврату, неполному центрированию колес или даже вибрациям руля. Корректная работа системы гарантирует, что автомобиль сохраняет курсовую устойчивость без дополнительных усилий водителя.

Реакция на неравномерную нагрузку колес

При наезде одного колеса на препятствие или скользкий участок дороги возникает разница в сопротивлении повороту. Колесо, испытывающее повышенное сопротивление, создает обратное давление на рулевой механизм через тяги. Это давление передается на золотниковый клапан гидроусилителя.

Золотник смещается под действием разницы усилий на торсионе (скручивающем вале), открывая каналы для подачи рабочей жидкости. Насос нагнетает жидкость в соответствующую полость силового цилиндра, создавая дополнительное усилие для компенсации возросшей нагрузки. Одновременно происходит сброс давления из противоположной полости цилиндра в расширительный бачок.

Принцип компенсации

Система автоматически балансирует усилие на руле:

Повышенное сопротивление на одном колесе → смещение золотника → подача жидкости в силовой цилиндр
Создается дополнительное гидравлическое усилие, помогающее повернуть "загруженное" колесо
Водитель прилагает минимальное физическое усилие для удержания траектории

Ситуация	Действие ГУР
Левое колесо на льду	Усилие вправо для стабилизации
Правое колесо на ухабе	Компенсация удара влево
Разное сцепление в повороте	Выравнивание крутящего момента

Торсион продолжает передавать информацию о реальном положении колес на рулевую рейку, предотвращая чрезмерную компенсацию. Скорость реакции системы зависит от давления, создаваемого насосом, и точности калибровки клапанов.

Особенности работы при холодном пуске двигателя

При низких температурах гидравлическая жидкость в системе ГУР заметно густеет, что создает избыточное сопротивление при прокачке через насос и магистрали. Это приводит к резкому росту давления в контуре, особенно в момент первого поворота руля после запуска двигателя.

Насосу требуется больше времени для достижения рабочей температуры и оптимальной вязкости масла, что вызывает кратковременную нехватку усилия. Водитель ощущает "тяжесть" руля или рывки в начальный период движения, пока жидкость не прогреется до 20-30°C.

Ключевые эффекты и решения

Повышенная нагрузка на насос из-за перепадов давления, сокращающая ресурс сальников и подшипников
Характерный "вой" из-под капота при повороте руля на непрогретой системе
Использование синтетических масел с улучшенными низкотемпературными характеристиками (например, ATF Dexron VI)
Конструктивные меры: байпасные клапаны в насосах, терморегулируемые гидравлические контуры

Для минимизации износа рекомендуется после холодного пуска выдерживать паузу 30-60 секунд перед началом движения и первые 500 метров избегать резких поворотов руля.

Аварийный режим при отказе насоса

При полном отказе насоса гидроусилителя рулевого управления система мгновенно теряет способность создавать дополнительное усилие. Давление в гидравлическом контуре падает до нуля, и насос перестает подавать рабочую жидкость к распределительному устройству. Водитель немедленно ощущает резкое увеличение сопротивления при попытке повернуть рулевое колесо, так как усилие передается напрямую через механическую связь рулевого вала с колесами.

Конструкция рулевого механизма с ГУР всегда включает аварийный обводной канал или специальный клапан (обычно встроенный в золотниковый распределитель). При исчезновении давления этот клапан автоматически открывается, создавая прямое соединение между напорной и возвратной магистралями. Это позволяет жидкости свободно циркулировать через корпус распределителя и силовой цилиндр, предотвращая гидравлический замок.

Особенности управления в аварийном режиме

Хотя рулевое управление остается функциональным благодаря сохранению механической связи, водитель сталкивается с критическими изменениями:

Резкий рост усилия: Поворот руля требует значительных физических усилий, особенно на низких скоростях или при парковке.
Увеличенный свободный ход: Может ощущаться небольшой люфт в начальной фазе поворота из-за отсутствия "подпора" гидравлики.
Обратная связь: Удары от неровностей дороги передаются на рулевое колесо гораздо сильнее, так как демпфирующий эффект ГУР отсутствует.

Для безопасного продолжения движения водителю необходимо:

Крепче удерживать руль двумя руками, готовясь к повышенным усилиям.
Избегать резких маневров и плавно увеличивать скорость (на высоких скоростях усилие снижается).
Немедленно остановиться для диагностики при первой возможности.

Конструктивные меры безопасности в разных типах ГУР:

Тип системы	Аварийный элемент	Особенность работы
Интегральная (шариковая гайка)	Обводной клапан в распределителе	Жидкость байпасирует поршень-рейку
Рейка с внешним цилиндром	Перепускной клапан в трубках	Соединяет полости цилиндра напрямую

Список источников

При подготовке материалов о принципах работы гидроусилителя рулевого управления использовались специализированные технические публикации и документация. Основное внимание уделялось фундаментальным принципам гидравлических систем и их применению в автомобилестроении.

Ключевые источники включают учебные пособия для профильных учебных заведений, сервисные руководства автопроизводителей и отраслевые стандарты проектирования рулевых механизмов. Приведенные ниже материалы содержат детальные описания конструктивных элементов ГУР и их взаимодействия.

Техническая литература и нормативы

Автомобильные гидравлические системы (учебник под ред. В.К. Иванова)
Раздел "Рулевое управление" из "Конструкция современных автомобилей" (Ю.В. Панов)
Сервисное руководство ZF Service Training: Steering Systems
ГОСТ Р 41.79-99 "Транспорт дорожный. Рулевое управление. Требования безопасности"
Глава "Гидравлические усилители" в "Теория автомобиля" (Н.А. Бухарин)
