Как устроена рулевая рейка Hyundai Solaris

Статья обновлена: 04.08.2025

Рулевое управление напрямую влияет на безопасность и комфорт вождения, а его ключевым компонентом в Hyundai Solaris является рулевая рейка.

Этот сложный механизм преобразует вращение руля в поворот колес, требуя точной конструкции и надежности.

Что такое рулевая рейка в устройстве автомобиля

Рулевая рейка – центральный элемент системы управления, непосредственно преобразующий вращение рулевого колеса в горизонтальное перемещение тяг, поворачивающих передние колеса автомобиля. Она обеспечивает точную передачу усилия от водителя к системе рычагов и шарниров.

Конструктивно представляет собой механизм с зубчатой передачей: шестерня на рулевом валу входит в зацепление с зубчатой рейкой, которая перемещается влево-вправо при вращении руля. В моделях Hyundai Solaris последних лет (например, с 2017 г.) применяется электрический усилитель руля (ЭУР), где помощь водителю обеспечивается встроенным электромотором.

Ключевые особенности и функции

Прецизионная точность: Малый люфт в зацеплении шестерни и рейки гарантирует мгновенную реакцию на поворот руля.
Адаптивное усиление: В ЭУР Соллариса электронный блок автоматически регулирует усилие на руле в зависимости от скорости (легче на малых скоростях, тяжелее – на высоких).
Защита от вибраций: Встроенные демпфирующие элементы гасят удары от дорожного покрытия.
Компактность: Электрическая рейка не требует гидронасоса или бачка с жидкостью, снижая массу и упрощая компоновку.

Вместе с рулевыми тягами и наконечниками рейка образует кинематическую схему, определяющую корректность углов установки колес. Нарушение целостности ее корпуса, износ зубьев или подтекание уплотнителей (в ГУР-версиях) приводит к ухудшению управляемости и требует немедленного ремонта.

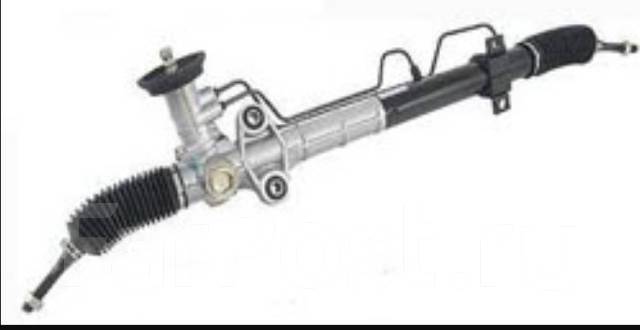

Конструкция рулевой рейки Хендай Солярис

Рулевая рейка Хендай Солярис относится к механизмам с электрическим усилителем (ЭУР) реечного типа. Основой конструкции служит литой алюминиевый корпус, в котором размещены прецизионная зубчатая передача и электромеханический блок усиления. Передача усилия осуществляется через стальную шестерню, жестко связанную с рулевым валом, и зубчатую рейку.

Электродвигатель интегрирован непосредственно в корпус рейки и передает крутящий момент через червячно-редукторную передачу. Система дополнена встроенным датчиком крутящего момента на торсионном валу, определяющим усилие на рулевом колесе, а также датчиком положения ротора двигателя.

Ключевые компоненты системы

Реечный механизм: Стальная зубчатая рейка со специальным антифрикционным покрытием и входная шестерня
Электрический усилитель: Бесщеточный двигатель постоянного тока мощностью 20-45 А
Сенсорный модуль: Датчики крутящего момента и угла поворота колонки
Опорные элементы: Тефлоновые втулки, пыльники из термостойкой резины и регулировочный механизм подпора
Контроллер ЭУР: ЭБУ с алгоритмами переменного усилия в зависимости от скорости движения

Особенностью конструкции является расположение электродвигателя параллельно рейке с передачей усилия через редуктор шариковинтового типа, что обеспечивает плавность хода и снижает энергопотребление. Герметизация системы осуществляется двойными пыльниками с защелками и смазкой долговечной консистентной смазкой.

Электрические и гидроусилители: отличия для Solaris

В Hyundai Solaris применяются два типа усилителей рулевого управления: гидравлический (ГУР) и электрический (ЭУР). ГУР использует жидкость под давлением, создаваемым насосом, который приводится в действие ремнем от двигателя. ЭУР оснащен отдельным электромотором, установленным непосредственно на рулевой рейке, и управляется ЭБУ, анализирующим скорость авто и угол поворота руля.

Основные различия для водителя проявляются в работе: ЭУР обеспечивает переменное усилие (например, легкое вращение при парковке и более тугое на трассе). ГУР стабилизирует усилие на всех скоростях жестче. Электрический усилитель не требует обслуживания жидкости или насоса, в то время как ГУР нуждается в периодической замене жидкости и контроле герметичности контура.

Ключевые отличия систем

Критерий	Гидроусилитель (ГУР)	Электроусилитель (ЭУР)
Источник энергии	Двигатель автомобиля (через приводной ремень)	Электричество (бортовая сеть)
Компоненты	Насос, бачок, шланги, жидкость ГУР	Электромотор, датчики, ЭБУ
Особенности работы	Доступна "обратная связь" с дорогой	Адаптивное усилие поддерживает курсовую устойчивость
Обслуживание	Регламентная замена жидкости, риск утечек	Не требует обслуживания (кроме диагностики)

Эксплуатационные последствия: ЭУР снижает нагрузку на двигатель и экономит топливо (до 0.8 л/100 км), не функционируя при движении прямо. В ГУР насос работает постоянно, что увеличивает расход. ЭУР компактнее, но сложнее в ремонте. При поломке ГУР руль становится тяжелым, ЭУР чаще сохраняет частичную управляемость через аварийный режим.

Диагностика проблем: Для ГУР критичны шум насоса, люфт руля и следы жидкости под авто. В ЭУР возможны ошибки самодиагностики (контрольная лампа на панели), гул мотора или неравномерное усилие. Требуется компьютерная проверка датчиков угла поворота и крутящего момента.

Рулевая рейка Хендай Солярис: расположение в подкапотном пространстве

Рулевая рейка на Hyundai Solaris закреплена в передней нижней зоне подкапотного пространства. Она монтирована непосредственно на передний подрамник, соосно с осью передних колес. Корпус агрегата жестко фиксируется к кузову через кронштейны с резинометаллическими опорами для гашения вибраций.

Конструкционно рейка расположена за двигателем, но перед брызговиком моторного щита. Для визуального определения ищите цилиндрический алюминиевый или стальной корпус с симметрично отходящими в стороны рулевыми тягами, соединенными с поворотными кулаками. Верхняя часть механизма сопряжена с рулевой колонкой через карданный вал, проходящий через технологический проем в щите огневой стенки.

Ключевые ориентиры для поиска

Соосность: параллельна оси передней подвески
Ближайшие элементы: снизу – подрамник, спереди – защита картера, сверху – элементы впускного тракта/блок цилиндров
Защитные элементы: закрыта пластиковым пыльником на шарнирах тяг

Сторона автомобиля	Соседние узлы
Слева	Блок ABS, топливные магистрали
Справа	Корпус воздушного фильтра, аккумуляторная площадка

Внимание! Доступ к крепежным болтам и сервоприводу (на электроусилителе) требует демонтажа защитной пластиковой панели двигателя и декоративного кожуха моторного отсека при необходимости глубокого вмешательства.

Принцип преобразования вращения руля в движение колес

Вращение рулевого вала передается на ведущую шестерню рейки через рулевую колонку. Эта шестерня находится в постоянном зацеплении с зубчатым сектором рулевой рейки, образуя реечный механизм. При повороте руля шестерня проворачивается, что заставляет зубчатую рейку смещаться влево или вправо внутри алюминиевого корпуса.

Линейное перемещение рейки напрямую воздействует на рулевые тяги, закрепленные по ее краям через резиново-металлические шарниры (наконечники). Тяги толкают поворотные кулаки передних колес посредством рычагов подвески. Такая схема обеспечивает синхронный разворот колес с необходимым углом пропорционально усилию на руле.

Ключевые компоненты преобразования:

Ведущая шестерня (прямозубая или косозубая) - преобразует крутящий момент
Зубчатый сектор рейки - линейно перемещается при зацеплении
Рулевые тяги - передают усилие на рычаги подвески
Опорные втулки/сухари - обеспечивают плавное перемещение рейки без люфта

Роль зубчатой рейки и шестерни в механизме

Первичным преобразователем движения в рулевой рейке служит передача "шестерня-рейка". Колонка руля напрямую соединена с входным валом, на конце которого жестко закреплена ведущая косозубая (или прямозубая) шестерня. Каждое вращение руля синхронно проворачивает эту шестерню. Зацепление зубьев шестерни с зубьями на самой рейке является основой преобразовательной функции узла.

При вращении шестерни ее зубья, находясь в постоянном зацеплении, силовым способом толкают или тянут зубья рейки влево или вправо. Поскольку рейка установлена параллельно передней оси автомобиля с жесткой фиксацией продольного перемещения в корпусе, это взаимодействие неоспоримо превращает вращательное движение вала руля в горизонтальное линейное движение рейки вдоль своей оси. Линейное перемещение рейки служит главным экстрадициям управляющей силы.

Ключевые функции в рулевом управлении Solaris

Линейное смещение рейки незамедлительно передается через присоединенные рулевые тяги и наконечники на поворотные кулаки (шкворни) колес. Это движение синхронно изменяет угол поворота управляемых колес, определяя потенциальную траекторию автомобиля. Центральность и эффективность реечного механизма связана напрямую с точностью изготовления и состоянием поверхности как зубцов рейки, так и зубцов шестерни в отношении допусков.

Элемент	Основная Функция	Последствия Неисправности
Шестерня	Преобразовывает вращение руля в линейное усилие на рейке	Люфт руля, тугое вращение, стук
Зубатая Рейка	Передает движение через тяги на колеса, создает линейное перемещение	Вибрации на руле, неравномерный износ шин, увод авто

Чистота контактирования поверхностей и точная адаптация люфтов зацепления критически важны для отзывчивости, информативности руля и предсказуемости управления на Solaris. Износ зубцов или деформация этих элементов провоцируют увеличенный свободный ход руля (люфт), стуки, биения, подклинивание или повышенное усилие при повороте, что напрямую влияет на безопасность.

Признаки неисправности рулевой рейки: стук и скрежет

Стук в передней подвеске при движении по неровностям – ключевой индикатор проблем рулевой рейки. Звук отчетливо слышен в районе педального узла или колесных арок при переезде мелких препятствий: ям, лежачих полицейских или рельсов. Интенсивность усиливается на низкой скорости и может временно исчезать на трассе из-за демпфирующего эффекта асфальта и вибраций.

Скрежет проявляется при вращении руля в статике или при маневрах, указывая на критический износ деталей. Возникает из-за дефицита смазки в червячном механизме, разрушения пластиковых втулок или контакта металлических компонентов внутри корпуса. При повороте руля в крайние положения скрежещущий звук часто сопровождается тяжелым ходом баранки и вибрацией на низких оборотах.

Диагностические особенности:

Стук:
- Локализуется под капотом или в районе передних колес,
- Усиливается при резком сбросе скорости,
- Пропадает при легком подруливании в сторону нагрузки.
Скрежет:
- Сопровождается ощущением "закусывания" руля,
- Появляется синхронно с вращением колес,
- Усиливается в мороз из-за загустения жидкости ГУР.

Игнорирование симптомов приводит к люфту рулевой колонки, неравномерному износу шин и нарушению курсовой устойчивости.

Почему тяжело крутится руль на месте или при маневрах

Тугое вращение руля чаще всего указывает на проблемы с системой усиления рулевого управления или износ компонентов рулевого механизма. Особенно заметен дефект при парковке и маневрах на малой скорости, когда нагрузка на узлы максимальна.

Игнорирование симптомов приводит к прогрессирующим повреждениям и полной потере усиления. Незамедлительная диагностика критична для безопасности: ряд неисправностей делает автомобиль неуправляемым при резком маневре.

Распространенные причины

Дефицит или деградация жидкости ГУР
Утечки в шлангах, рейке или насосе снижают уровень. Старая жидкость теряет свойства, загрязняется металлической стружкой, повышая вязкость.
Износ насоса ГУР
Проскальзывание ремня привода, заклинивание подшипника или износ крыльчатки снижают давление в системе.
Повреждение рулевой рейки
Коррозия вала, деформация корпуса, износ зубьев или сальников создают механическое сопротивление вращению.
Проблемы с рулевыми тягами и наконечниками
Закисание шаровых шарниров, отсутствие смазки или механические повреждения ограничивают свободный ход.
Неисправность карданного вала рулевой колонки
Деформация поперечины, заклинивание подшипников или нарушение соосности валов.
Для ЭУР: сбой датчиков
Ошибки датчика крутящего момента или скорости приводят к некорректному расчету усиления.

Сопутствующие симптомы	Вероятная причина
Скрежет при повороте	Износ шестерен рейки, низкий уровень жидкости
Вибрация руля	Разрушение подшипников насоса, воздух в системе ГУР
Утечка под автомобилем	Повреждение сальников рейки, трещины в шлангах
Рывки при вращении	Клинящий насос, перегрев жидкости ЭУР

Люфт руля: диагностика связи с рейкой

Люфт в рулевом управлении Hyundai Solaris часто указывает на износ или поломку рулевой рейки. Основные симптомы включают чрезмерный свободный ход руля, стук при проезде неровностей, вибрацию на скорости и смещение траектории при движении прямо. Игнорирование этих признаков приводит к ускоренному износу шин и потере контроля.

Для проверки руки и наконечников выполните следующие действия: поднимите передние колеса на подъемнике резкими возвратно-поступательными движениями. Наблюдайте за шарнирами: зазор от 1-2 мм требует немедленной замены.

Этапы диагностики рулевой рейки

Провокация стука: Попросите ассистента интенсивно вращать руль вправо-влево (двигатель запущен). Приложите руку к рулевой рейке – вибрация или характерные толчки подтвердят её неисправность.
Осмотр пыльников и уплотнений: Ищите подтеки жидкости ГУР на корпусе рейки. Деформация или трещины приводят к попаданию грязи, что вызывает преждевременный износ.

Дополнительные тесты:

Люфт центральной втулки: зафиксируйте штоки обычным плоскогубцами и резко подвигать корпус рейки рукой – движение даже 1-2 мм сигнализирует о необходимости ремонта.
Диагностика шагового двигателя ЭУР: сканируйте блок управления на ошибки (оборвать работу системы).

Характер поломки	Проявление в рейке
Износ направляющих втулок	Стук при движении по кочкам, рыскание авто
Истирание зубьев шестерни	Заедание руля, неравное усилие при поворотах
Деформация картера	Подтекание жидкости ГУР, люфт центральной части

Течи гидравлической жидкости под автомобилем

Течь гидравлической жидкости из рулевой рейки Hyundai Solaris проявляется маслянистыми пятнами под передней частью авто, чаще в районе колес. Источником обычно служат изношенные сальники, поврежденные пыльники или трещины в корпусе узла.

Потеря жидкости приводит к ухудшению работы ГУР: руль становится тугим, слышен гул насоса. Игнорирование проблемы вызывает поломку насоса, полную потеру управления или заклинивание руля.

Типичные причины течей

Износ сальников на валах рейки из-за старения резины или попадания абразива
Разрыв пыльников, приводящий к загрязнению трущихся поверхностей
Коррозия металлических деталей при длительной эксплуатации
Механические повреждения корпуса после ударов о препятствия
Дефект гидравлических трубок или ослабление хомутов

Решение проблемы

Очистите зону рейки ветошью и запустите мотор, проворачивая руль для точной локализации утечки
Проверьте:
- Уровень жидкости в бачке ГУР
- Состояние пыльников на предмет трещин
- Целостность шлангов и соединений
Замените поврежденные сальники или пыльники специализированным ремкомплектом
При коррозии или деформации корпуса потребуется замена рулевой рейки целиком
Обязательно прокачайте систему для устранения воздушных пробок после ремонта

Вибрации на руле при движении: возможные причины

Вибрации на руле Hyundai Solaris при движении – опасный симптом, требующий немедленной диагностики. Основная их причина – дисбаланс или дефекты колёс: нарушенная балансировка, деформация дисков, "грыжи" или неравномерный износ шин.

Неисправности подвески также вызывают биение: изношенные шаровые опоры, рычаги, сайлентблоки или ступичные подшипники создают люфт, передающий вибрацию. Деформированные тормозные диски провоцируют ритмичное биение руля во время торможения.

Проблемы рулевой рейки

Износ самой рейки – критичная причина вибраций:

Люфт в зубчатом зацеплении из-за износа шестерни или самой рейки вызывает "дёргание" руля на неровностях.
Деформация корпуса или вала рейки (последствие удара, коррозии) нарушает геометрию механизма.
Износ/задиры направляющих втулок создаёт сопротивление плавному ходу рейки.
Негерметичность сальников, приводящая к утечке жидкости и попаданию грязи внутрь механизма.

Для точного определения причины проверьте последовательно: балансировку колёс, состояние шин, подвески, тормозов, и только затем – рулевой механизм. Полную диагностику рейки проводят на подъёмнике, оценивая люфты и целостность пыльников.

Проверка состояния пыльников: критическая важность

Пыльники рулевой рейки Hyundai Solaris выполняют барьерную функцию, предотвращая попадание песка, воды и дорожных реагентов внутрь механизма. Их целостность напрямую влияет на срок службы рулевой рейки, так как нарушение герметичности ведет к вымыванию смазки, коррозии зубчатых элементов и повреждению сальников.

Нарушение целостности защитных чехлов провоцирует ускоренный износ рейки: абразивные частицы вызывают задиры на валах, а влага приводит к заклиниванию подшипников и пластиковых втулок. Это проявляется как стук при движении по неровностям, люфт руля или неравномерное усилие при повороте.

Этапы проверки пыльников:

Визуальный осмотр снизу:
- Загнать автомобиль на подъемник или эстакаду
- Исследовать резиновые гофры на предмет трещин, разрывов и следов масляных подтеков
- Проверить плотность прилегания хомутов
Диагностика герметичности:
- Метод "вдавливания": аккуратно сжать гофру пальцами – выход воздуха с шипением указывает на микротрещины
- Проверка смазки: масляные пятна внутри колесных арок или на внутренней поверхности дисков – признак разгерметизации
Контроль при вращении руля:
- Попросить помощника поворачивать руль при работающем двигателе
- Оценить синхронность перемещения пыльников без перекосов

Признак неисправности	Возможные последствия	Средний срок ремонта
Трещины на резине	Потеря смазки, загрязнение механизма	3-5 лет эксплуатации
Разрыв хомутов	Смещение пыльника, попадание воды	Экстренная замена
Деформация гофры	Перегруз шарниров, нарушение хода рейки	До 1 года после деформации

Рекомендуется осматривать пыльники при каждом ТО (минимум 2 раза в год), особенно после зимнего сезона. Использование оригинальных запчастей Hyundai исключает риск несоответствия геометрии при замене.

Диагностика рейки в сервисе: основные этапы

При обращении в сервисный центр диагностика рулевой рейки Hyundai Solaris начинается с компьютерной проверки. Мастер подключает сканер к системе управления автомобиля для считывания кодов ошибок электроусилителя руля (ЭУР) и анализа данных с датчиков момента и угла поворота руля. Это позволяет выявить отклонения в работе электронных компонентов системы.

Далее выполняется физическая проверка механической части. Техник визуально осматривает рулевую рейку на предмет подтёков гидравлической жидкости (для ГУР), целостности пыльников и креплений. Обязательно проверяется состояние тяг и наконечников, контролируется уровень рабочей жидкости в бачке при наличии гидравлического усилителя.

Основные этапы диагностики:

Тест люфтов: измерение свободного хода рулевого колеса и суммарного люфта в тягах с помощью специального прибора – люфтомера.
Проверка усилителя:
- ЭУР: оценка плавности работы и отклика при вращении руля на стоящем и работающем двигателе, проверка шумов
- ГУР: контроль давления в системе, анализ гула насоса, проверка на вспенивание жидкости
Дорожное тестирование: проверка поведения рулевого управления в движении – уводы, стуки, вибрации, усилия на руле на разных скоростях.
Контрный замер нагрузок: использование динамометрических ключей для оценки момента затяжки соединений и усилия поворота колёс.

Самостоятельная проверка рулевой рейки гараже

Для проверки потребуется электромонтёрский чёрный фонарик, набор гаечных ключей, помощник.

Установите авто на ровную поверхность, откройте капот, снимите защитный кожух рулевых тяг при наличии.

Основные этапы диагностики

Визуальный осмотр
- Ищите потёки гидравлической жидкости на корпусе рейки, пыльниках и шлангах ГОУР
- Проверьте целостность резиновых пыльников тяг - трещины или масляные пятна внутри указывают на износ сальников
Проверка люфта
- Попросите помощника покачивать руль влево-вправо (±10°)
- Контролируйте отсутствие стуков в местах крепления рейки к подрамнику
Диагностика при работающем двигателе
- Запустите мотор, вращайте руль от упора до упора
- Фиксируйте посторонние шумы: скрипы при повороте, гул насоса ГОУР
- Обратите внимание на жёсткость хода - закусывание указывает на деформацию вала
Контроль уровня жидкости
- Проверьте уровень масла в бачке гидроусилителя
- Пенообразование или быстрое падение уровня свидетельствуют о разгерметизации системы

Проблема	Признак
Износ втулок	Вибрация руля на скорости
Износ шестерни	Гул при повороте, тугое вращение
Деформация корпуса	Заклинивание в крайних положениях

При обнаружении течей или стуков - прекратите эксплуатацию авто. Дальнейший ремонт требует демонтажа узла.

Регулировка рулевой рейки Солярис: когда необходима

Регулировка рулевой рейки Hyundai Solaris требуется при появлении характерных эксплуатационных проблем. Основной признак – ощутимое биение руля при движении по неровной дороге, особенно на малых скоростях. Если при проезде ям или лежачих полицейских в салоне слышен отчетливый металлический стук со стороны передней части авто – это явный сигнал необходимости проверки.

Ещё один критичный симптом – увеличение свободного хода рулевого колеса (люфта), когда поворот руля на несколько градусов не приводит к мгновенной реакции колес. При таких условиях ухудшается управляемость автомобиля, что создает прямую угрозу безопасности. Владельцу следует обратить внимание на неравномерный износ протектора передних шин, сопровождающий проблему.

Биение руля на кочках – стук или вибрация через рулевое колесо;
Появление люфта – свободный ход руля более 5–10° без изменения траектории;
Нехарактерные шумы – скрежет, гуление при поворотах;
Износ шин "ёлочкой" – следствие некорректного угла установки колес.

Важно: Регулировка выполняется ТОЛЬКО на холодной рейке после детальной диагностики силами специалистов СТО. Самостоятельное подтягивание регулировочной гайки без специнструментов часто ведет к закусыванию руля или преждевременному износу деталей.

Рулевая рейка Хендай Солярис: замена сальников и втулок

Основной причиной утечки масла и люфта рулевого управления в рулевой рейке Hyundai Solaris чаще всего являются изношенные сальники защитной гофры (пыльника) и опорные втулки. Замена этих компонентов позволяет восстановить герметичность узла без дорогостоящей замены всей рейки, значительно сократив расходы. Важно оперативно реагировать на первые признаки неисправности: масляные пятна под автомобилем, характерное гудение при повороте руля или ощутимый стук.

Для успешного ремонта потребуется доступ к рейке, демонтаж защитных пыльников и старых уплотнителей. Обязательно используйте ремкомплект, совместимый с конкретной моделью Соляриса (учитывайте год выпуска и тип двигателя). Ключевые компоненты набора включают сальники штока (обычно 2 шт. разного диаметра), тефлоновую втулку (размещается внутри корпуса рейки и фиксирует шток) и крепежные хомуты.

Порядок работ и нюансы

Демонтаж: Поднимите автомобиль, снимите защиту двигателя (при наличии), отсоедините рулевые тяги и демонтируйте крепления рейки к подрамнику. Откачайте жидкость из бачка ГУРа и аккуратно отсоедините гидравлические трубки (заранее подготовьте заглушки!
Разборка: Освободите хомуты пыльников. Сдвинув пыльники, извлеките старые сальники штока с помощью отвертки (действуйте аккуратно, чтобы не повредить зеркало вала!) и выбейте изношенную втулку. Тщательно очистите посадочные места корпуса от грязи.
Установка новых элементов: Смажьте новые уплотнения жидкостью ГУР перед монтажом. Легкими ударами киянки впрессуйте втулку вовнутрь корпуса до упора. Установите сальники так, чтобы пружины стяжки смотрели внутрь рейки.
Сборка и заправка: Наденьте новые гофры-пыльники и зафиксируйте их хомутами. Соберите узел в обратной последовательности. Залейте новую жидкость ГУР соответствующей спецификации и выполните прокачку системы (проворачивайте руль от упора до упора при работающем двигателе до исчезновения воздушных пузырей в бачке).

Типичные ошибки	Последствия
Неправильная посадка сальника	Ускоренная повторная течь, повреждение штока
Использование герметиков вместо смазки	Закупоривание каналов ГУР, выход из строя насоса
Неполная прокачка системы	Провалы руля, шум насоса, эмульсия в бачке

Восстановление рейки: шлифовка вала и замена втулок

Основной этап восстановления рулевой рейки Solaris – механическая обработка штока и замена изношенных тефлоновых втулок. Шлифовка вала устраняет задиры и коррозионные повреждения на рабочей поверхности штока, которые провоцируют течь сальников и образование люфта. Для этого используется токарный станок со специальными алмазными резцами.

Параллельно подбираются ремонтные втулки увеличенной толщины, компенсирующие снятый при шлифовке металл. При сильном износе вала применяются бронзовые втулки с антифрикционным покрытием вместо штатных тефлоновых. После обработки шток полируют до зеркального состояния для снижения трения.

Технология замены элементов

Модернизация включает обязательные этапы:

Прессовую выемку старых втулок из корпуса рейки
Химическую очистку посадочных мест от загрязнений
Притирку новых втулок к шлифованному валу
Контроль зазора между валом и втулкой (не более 0.05 мм)

Внимание: Коллекторную часть вала шлифовать запрещено – это нарушит гидравлическую геометрию системы.

Полная замена рулевой рейки: показания и стоимость

Основными показаниями для замены рулевой рейки Hyundai Solaris являются: стук или гул при повороте руля, утечки рабочей жидкости гидроусилителя (ГУР) или электроусилителя (ЭУР), повышенный люфт рулевого колеса, тяжелое вращение руля, вибрации на руле при движении, а также несимметричный возврат руля после маневра. Игнорирование этих признаков приводит к прогрессирующему ухудшению управляемости и риску полного отказа рулевого управления, что создает аварийную ситуацию на дороге.

Дефекты возникают из-за естественного износа уплотнений, втулок, зубчатого механизма рейки или коррозии вала. Чрезмерные ударные нагрузки (преодоление ям на высокой скорости), негерметичность пыльников и попадание грязи/влаги внутрь узла существенно сокращают ресурс детали. Окончательный вердикт о необходимости замены выносится после диагностики зубчатого механизма и состояния гидравлических/электрических компонентов на СТО.

Стоимость полной замены рулевой рейки Hyundai Solaris складывается из двух ключевых компонентов: цены новой запчасти и работы по установке. Заводская оригинальная рейка стоит дороже (обычно от 80 000 ₽), но предлагает гарантированное качество и ресурс. Альтернатива – сертифицированные аналоги (цены начинаются от 50 000 ₽): Bosch, TRW, ZF, Febest, Elite или EPS. При выборе учитывайте комплектацию (гидравлическая/электромеханическая) и доукомплектовку запасных частей: пыльники, крепеж, уплотнения, рабочую жидкость ГУР при замене. Работа замена занимает 5-8 часов в сервисе и включает:

Снятие защиты двигателя, старых тяг и наконечников.
Отсоединение электрожгута или гидрошлангов.
Демонтаж креплений рейки к подрамнику.
Установку новой детали с последующей сборкой.
Обязательную регулировку схождения колес.

Компонент затрат	Стоимость (диапазон)
Оригинальная рейка (ОЭМ)	80 000 – 150 000 ₽
Аналоговая рейка (Aftermarket)	50 000 – 90 000 ₽
Работы СТО + сход-развал	15 000 – 25 000 ₽
Итого замена	65 000 – 175 000 ₽

На итоговую сумму влияет регион, статус СТО, а также необходимость дополнительных ремонтов, например подрамника или ШРУСов, если износ рейки привел к их повреждению. Цены указаны за полностью новое изделие. Откажитесь от предложений сбора или восстановления старой рейки на Solaris – сложность механизма делает этот вариант нерентабельным и ненадежным.

Отличия оригинальных запчастей и аналогов

Оригинальные рулевые рейки для Hyundai Solaris производятся по спецификациям автопроизводителя, гарантируют полное соответствие геометрии, материалам и характеристикам заводской детали. Их главные преимущества – точность установки, предсказуемая долговечность (обычно 100–150 тыс. км) и сохранение заводских параметров управляемости.

Аналоги от сторонних брендов (например, ZF, Febi, Kortex) предлагают более доступную цену (на 30–50% дешевле оригинала), но варьируются по качеству: от премиальных вариантов с ресурсом близким к OEM, до бюджетных решений с риском ускоренного износа. Потенциальные недостатки – неидеальная совместимость, шумы при работе или сокращенный срок службы.

Ключевые отличия в сравнении:

Критерий	Оригинал	Аналог
Цена	Высокая (от 35 000 ₽)	Средняя/низкая (от 15 000 ₽)
Совместимость	100% соответствие заводским параметрам	Риск неточностей в креплениях или длине вала
Ресурс	Заявленный производителем	Зависит от бренда: 20–80 тыс. км для бюджетных вариантов

Рекомендации по выбору:

Оригинал – для сохранения гарантии, максимального ресурса и эксплуатации в штатных условиях.
Премиальные аналоги (ZF, TRW) – разумный компромисс при ограниченном бюджете.
Бюджетные аналоги – только как временное решение при срочном ремонте.

Проверяйте наличие сертификатов качества и отзывов о производителе перед покупкой аналогов – это минимизирует риски.

Выбор производителя: надежные аналоги Hyundai для рулевой рейки Солярис

Качественные аналоги рулевой рейки помогают сэкономить без ущерба надежности. Отклонение от оригинальных запчастей Hyundai требует осторожного подхода к выбору бренда.

Приоритет – производители уровня OEM, чья продукция соответствует заводским стандартам. Низкокачественные аналоги быстро выходят из строя и угрожают безопасности.

Проверенные производители-аналоги

Mando – поставляет компоненты на заводы Hyundai/KIA, идеальная совместимость и ресурс.
TRW – премиальный сегмент, усиленные картеры и шарниры для сложных дорожных условий.
Nexteer – точная геометрия шестерен, применяет антикоррозионное покрытие валов.
ZF Lemförder – герметичные пыльники и износостойкие втулки у профессиональной серии.

Критерии выбора:

Наличие сертификатов IATF 16949
Гарантия не менее 1 года
Маркировка детали лазерной гравировкой

Избегайте безымянных брендов Азии – статистика отказов превышает 40% в первый год эксплуатации.

Производитель	Ресурс	Особенности
Mando	120-150 тыс. км	Полный аналог оригиналу
TRW	160+ тыс. км	Усиленные подшипники
Nexteer	100-130 тыс. км	Алюминиевые корпуса

Инструменты для замены рулевой рейки

Для безопасной замены рулевой рейки Solaris подготовьте следующие инструменты. Обязательно используйте защитные очки и перчатки. Проверьте техническую документацию к вашей модели, так как комплектующие могут отличаться у разных годов выпуска.

Наличие помощника желательно для манипуляций с тяжелыми узлами. Убедитесь, что автомобиль надежно зафиксирован на подъемнике или эстакаде, колеса разгружены. Заранее купите новую рейку в сборе и прокладки.

Основной набор инструментов:

Комплект торцевых головок (8-22 мм) с воротком
Динамический ключ с удлинителем (для высокомоментных соединений)
Съемник рулевых наконечников (типа "лопатка" или гидравлический)
Набор рожковых ключей (12-19 мм)
Шестигранник на 8 мм (для регулировочного винта)
Монтажная лопатка или монтировка

Специальные приспособления:

Съемник шаровых опор (для демонтажа тяг)
Торцевой ключ для гаек крепления рейки (обычно на 17 или 19 мм)
Емкость для слива жидкости ГУР (минимум 1 литр)
Клещи для стопорных колец
Динамометр для контроля момента затяжки

Ключевые соединения	Требуемый момент затяжки (Нм)
Крепеж рулевой рейки	90-110
Гайки рулевых наконечников	35-45
Хомуты тяг	20-30
Гидравлические магистрали	15-25

После установки потребуется профессиональная регулировка развала-схождения.

Пошаговый процесс демонтажа рулевой рейки Hyundai Solaris

Перед началом работ убедитесь, что автомобиль надежно закреплен на подъемнике или эстакаде, аккумуляторная батарея отключена, а ключ зажигания извлечен. Подготовьте емкость для слива гидравлической жидкости (при наличии ГУР), ветошь и защитные очки.

Отметьте мелом или маркером положение рулевых тяг относительно рейки для сохранения углов установки колес после сборки. Проверьте доступность креплений и коммуникаций – при неудобном расположении снимите мешающие элементы подкрылки или защиты картера.

Отсоединение рулевых тяг:
- Выкрутите гайки крепления наконечников тяг к поворотным кулакам
- Используйте съемник шаровых опор, аккуратно отсоединив тяги от ступичных узлов
Работа с гидравликой (для ГУР):
- Ослабьте хомуты и снимите шланги высокого/низкого давления с рейки
- Закройте отверстия заглушками для предотвращения утечки жидкости и загрязнения
Отключение электрики (для ЭУР):
- Отсоедините разъем датчика положения руля и проводку блока управления усилителем
- Зафиксируйте провода, исключая их натяжение
Снятие креплений рейки:
- Выкрутите болты крепления к подрамнику (обычно 2-4 штуки)
- Используйте удлинитель и вороток для доступа к труднодоступным соединениям
Извлечение узла:
- Аккуратно выдвиньте рейку в сторону водительского колеса
- Контролируйте положение вала рулевой колонки при демонтаже
- Извлеките агрегат через технологическое окно в подрамнике

Ключевая операция	Инструмент	Особенности
Снятие наконечников тяг	Съемник шаровых опор	Не допускайте повреждения пыльников
Откручивание крепежных болтов	Головка на 17 мм + вороток	Используйте динамометрический ключ при сборке

Правила установки новой рулевой рейки

Перед началом работ убедитесь в наличии необходимого инструмента: комплекта ключей, торцевых головок, съемника рулевых тяг, динамометрического ключа и стяжек пружин. Разместите автомобиль на ровной площадке, зафиксируйте колеса противооткатными упорами, снимите клеммы АКБ.

Поднимите переднюю часть авто домкратом, установите на подставки, снимите передние колеса. Тщательно очистите посадочные места рейки и крепежные элементы от грязи и коррозии. Демонтируйте старую рулевую рейку, отсоединив электроразъемы (если ЭУР), трубки ГУР и рулевые тяги.

Правильная укладка
Установите новую рейку без перекосов на штатные кронштейны. Предварительно нанесите фиксатор резьбы на крепежные болты. Периодически проверяйте зазор между кузовом и рейкой.
Подсоединение тяг (без фиксации гайками)
Присоедините рулевые тяги к поворотным кулакам. Используйте смазку для шаровых шарниров. Выдержите соосность крепежных отверстий до полной затяжки.
Фиксация трубопроводов
Подключите шланги ГУР к соответствующим штуцерам. Замените уплотнительные кольца и затяните хомуты. Для ЭУР подключите электрический разъем до щелчка.

Соблюдайте установленные производителем усилия затяжки во избежание деформации корпуса рейки или разрушения крепежа:

Элемент крепления	Номинальный момент (Нм)
Крепежные болты рейки к кузову	75-92
Гайка рулевой тяги	44-57
Хомуты гидравлических трубок	17-25

После установки прокачайте гидравлическую систему (если применимо), проверьте уровень рабочей жидкости. Установите колеса и выполните регулировку углов установки. Проверьте отсутствие утечек и корректность работы электроусилителя во всех режимах.

Центровка рулевой рейки после замены

Неправильная центровка рулевой рейки после её замены на Hyundai Solaris приводит к критичным проблемам: возникновению вибраций на рулевом колесе, ускоренному износу шин и компонентов подвески, а также уводу автомобиля в сторону при движении. Эта процедура обязательна для восстановления корректного угла поворота колёс и синхронизации работы рулевого механизма с датчиками ЭУРа (электроусилителя руля).

Процесс центровки включает несколько этапов и требует профессионального оборудования. Настройка выполняется при строго прямом положении передних колёс (ориентируясь по меткам на рулевой колонке или используя фиксаторы) и обязательной калибровке датчика угла поворота руля через диагностическое ПО. Точная регулировка длины рулевых тяг обеспечивает симметричность хода рейки.

Ключевые этапы процедуры

Установка автомобиля на подъёмник/стенд: Колёса выставляются строго прямо по продольной оси кузова с применением фиксаторов руля.
Механическая регулировка тяг: Измерение и выравнивание длины правой/левой тяг согласно спецификациям Hyundai для Solaris (используется специальный калибровочный инструмент).
Кабельная диагностика: Подключение сканера к OBD-разъёму для сброса ошибок ЭУР и активации режима калибровки датчика руля.
Электронная калибровка: Выполнение программной процедуры "обучения" нулевого положения датчика угла поворота рулевого колеса через диагностическое ПО (требует поддержки протоколов Hyundai).
Проверка углов установки колёс: Обязательный контроль и корректировка развала-схождения на компьютерном стенде для финальной оптимизации управляемости.

Отказ от центровки провоцирует срабатывание аварийного режима ЭУР (горит ошибка на панели приборов), потерю усилителя руля и повреждение новой рейки. После завершения работ выполняется тест-драйв для проверки кинематики рулевого управления на разных скоростях.

Прокачка системы ГУР: удаление воздушных пробок

Воздушные пробки в гидроусилителе руля Соляриса вызывают стук в рейке, гулы при повороте руля и ухудшение управляемости. Удаление воздуха – обязательная процедура после любых вмешательств в систему (замена жидкости, насоса, шлангов или самой рулевой рейки).

Для прокачки потребуется чистая жидкость PSF-3 (или аналог из спецификаций Hyundai), емкость для слива и помощник. Перед началом убедитесь в герметичности всех соединений и отсутствии подтеков готовой системы.

Порядок действий:

Установите автомобиль на ровную поверхность
Заполните бачок ГУР новой жидкостью до метки «MAX»
При работающем двигателе (на холостых оборотах) медленно вращайте руль от упора до упора 5-7 раз
Выключите двигатель, проверьте уровень жидкости и долейте при необходимости
Повторите цикл (пункты 3-4) 2-3 раза

Важно! Не удерживайте руль в крайних положениях дольше 5 секунд – это перегружает насос и приводит к перегреву жидкости. После прокачки проверьте работу усилителя: руль должен вращаться плавно, без посторонних шумов и рывков.

Признак успешной прокачки	Если проблема сохраняется
Исчезновение гула насоса	Проверьте герметичность магистралей, состояние насоса и уровень жидкости
Равномерное усилие на руле
Отсутствие пузырей в бачке

Особенности обслуживания электроусилителя (ЭУР)

Обслуживание ЭУР Хендай Солярис требует специфических подходов из-за интеграции электроники и механики. Автоматическая диагностика системы при включении зажигания не отменяет необходимости профессиональной проверки раз в 1-2 года, особенно при появлении сигналов неисправностей.

Категорически запрещена мойка двигателя и подкапотного пространства без защиты блока управления ЭУР – влага вызывает окисление контактов и дорогостоящий ремонт. Механические части (рулевые тяги, наконечники) контролируйте на каждой ТО в соответствии с пробегом, указанным в мануале.

Ключевые требования

Диагностика и калибровка:

После замены датчиков угла поворота руля или демонтажа рейки обязательна адаптация ЭУР через дилерский сканер
Ошибки EPS (усилителя) требуют расшифровки спецоборудованием – самостоятельный сброс через отсоединение АКБ не устраняет причину сбоев

Эксплуатационные ограничения:

Не удерживайте руль в крайнем положении более 5 секунд – блок ЭУР перегревается
Избегайте ударов по рулевой колонке (резкое выворачивание на скорости)

Компонент	Типовая неисправность	Решение
Датчик крутящего момента	Завышенное усилие руля, рывки	Замена в сборе с блоком управления
Подшипники вала рейки	Гул при повороте	Регулировка или замена ремонтного комплекта

При непрогретом ЭУР в мороз избегайте резких маневров первые 3-5 минут движения. Используйте оригинальные запчасти – неоригинальные датчики провоцируют "плавание" усилителя.

Сброс ошибок ЭУР через диагностический разъём

Сброс ошибок электроусилителя рулевого управления (ЭУР) Hyundai Solaris выполняется исключительно через диагностический разъём OBD-II с использованием специализированного оборудования. Этот процесс необходим после устранения неисправности, вызвавшей занесение кода ошибки в память блока управления ЭУР.

Для корректного сброса требуется профессиональный диагностический сканер или адаптер, способный работать с протоколами автомобиля и имеющий доступ к модулю рулевого управления. Попытки снять клемму аккумулятора для очистки ошибок ЭУР, как правило, неэффективны.

Порядок действий для сброса

Подсоедините диагностический сканер или адаптер к разъёму OBD-II, расположенному под панелью приборов со стороны водителя.
Включите зажигание (положение ON), не запуская двигатель.
Выберите в меню сканера марку автомобиля (Hyundai), модель (Solaris) и год выпуска.
Войдите в раздел "Электроусилитель руля", "Рулевое управление" или аналогичный (название может отличаться в зависимости ПО сканера).
Найдите подменю для считывания кодов неисправностей (DTC - Diagnostic Trouble Codes). Проанализируйте сохранённые ошибки и убедитесь, что причина их возникновения устранена.
Выберите опцию "Стереть коды ошибок", "Очистить память DTC" или "Сброс адаптаций" (для некоторых типов ошибок). Подтвердите действие.
Выключите зажигание на 1-2 минуты, затем вновь включите.
Повторно просканируйте систему на наличие ошибок, чтобы убедиться в успешности очистки.

Важно: После сброса ошибок может потребоваться выполнить процедуру инициализации (адаптации) или калибровки датчика угла поворота руля. Точный алгоритм и необходимость данного этапа зависят от характера сброшенной ошибки и указываются сканером.

Зимняя эксплуатация: защита от реагентов

Зимняя эксплуатация Hyundai Solaris требует особого внимания к рулевой рейке из-за агрессивного воздействия дорожных реагентов. Соль и химические смеси, применяемые для борьбы с гололедом, ускоряют коррозию металлических деталей механизма и повреждают защитные пыльники. Особенно уязвимы резиновые гофры: при растрескивании или разрыве они пропускают влагу и реагенты к узлам рейки, что приводит к образованию ржавчины на валах и шестернях.

Нарушение герметичности пыльников провоцирует попадание абразивной смеси (соль, песок) внутрь рейки. Это вызывает ускоренный износ зубчатой рейки и поршня гидроусилителя, увеличивает нагрузку на насос ГУР. Симптомы проблемы – заедание руля при повороте, стук в передней части авто и утечки рабочей жидкости. Регулярная диагностика состояния пыльников и антикоррозионная обработка существенно продлят ресурс узла.

Ключевые меры для защиты

Контроль пыльников: Проверяйте их целостность каждые 2 недели. Трещины, потертости или следы масла – повод для немедленной замены.
Мойка под днищем: Не реже раза в 10 дней промывайте нижнюю часть кузова и рулевой механизм бесконтактным методом. Уделите внимание местам крепления рейки.
Антикоррозийная обработка: Осенью нанесите на корпус рейки защитный состав (например, Liqui Moly Anticor), избегая попадания на резиновые элементы.
Диагностика гидросистемы: Контролируйте уровень и состояние жидкости ГУР. Помутнение или металлическая взвесь сигнализируют об износе.

Как продлить срок службы рулевой рейки

Уход за рулевой рейкой напрямую влияет на безопасность вождения и комфорт управления автомобилем. Регулярное внимание к этому узлу позволит избежать дорогостоящего ремонта и непредвиденных поломок.

Соблюдение простых правил эксплуатации и своевременное обслуживание значительно продлят ресурс рулевой рейки. Основные усилия должны быть направлены на защиту от ударных нагрузок, поддержание герметичности и обеспечение правильной смазки.

Основные рекомендации

Контролируйте состояние пыльников: Регулярно проверяйте целостность защитных чехлов на рейке. Трещины или разрывы приводят к попаданию грязи и воды внутрь механизма, вызывая ускоренный износ.
Избегайте ударных нагрузок: Старайтесь не наезжать на бордюры, глубокие ямы и неровности на высокой скорости. Резкие удары колесом подвергают рейку и ее крепления экстремальным перегрузкам.
Делайте развал-схождение: Ставьте машину на регулировку углов установки колес согласно регламенту производителя (обычно после замены деталей подвески или сильных ударов по колесу). Неправильный развал-схождение увеличивает усилие на рейку.
Следите за жидкостью ГУР: Для моделей с гидроусилителем регулярно меняйте рабочую жидкость и используйте только рекомендованный тип. Проверяйте уровень жидкости и состояние насоса, устраняйте течи немедленно.
Не держите руль в крайних положениях: Упирая руль в упоры более чем на несколько секунд, вы создаете максимальное давление на гидравлическую систему (для ГУР) или перегружаете зубчатую пару (механическая рейка), что вызывает перегрев жидкости (в ГУР) и износ.
Используйте оригинальные или качественные аналоги: При замене любых компонентов рулевого механизма выбирайте запчасти проверенных производителей. Дешевые некачественные аналоги часто служат недолго и могут вывести из строя смежные узлы.
Обращайте внимание на нехарактерные звуки: При малейших признаках стука, скрипа в районе рулевой рейки или увеличении усилия на руле сразу обратитесь на диагностику. Раннее выявление проблемы спасет от более серьезных последствий.

Периодичность замены рабочей жидкости ГУР

Для поддержания корректной работы рулевой рейки Hyundai Solaris производитель рекомендует менять рабочую жидкость гидроусилителя руля (ГУР) каждые 90 000 км пробега или раз в 6 лет, в зависимости от того, что наступит раньше. Это указано в официальном регламенте технического обслуживания.

Соблюдение интервалов замены предотвращает окисление и потерю свойств масла, снижает износ механизмов рейки и насоса, а также исключает характерные проблемы: завывание насоса, тугое вращение руля или течи. Несвоевременная замена может привести к дорогостоящему ремонту гидравлической системы.

Важные уточнения по замене:

Спецификация жидкости: Требуется оригинальная жидкость PSF-4 или совместимый аналог (например, Pentosin Hydraulic Fluid CHF202). Использование неподходящего масла вызывает преждевременный износ.

Признаки необходимости внеплановой замены:
1. Изменение цвета жидкости на тёмно-коричневый/чёрный
2. Появление металлической стружки в бачке или на щупе
3. Пенообразование в расширительном бачке

Фактор	Влияние на периодичность
Экстремальная эксплуатация (горячий климат/бездорожье)	Уменьшение интервала на 30% (до 60 000 км)
Наличие течей в системе	Немедленная доливка или ремонт, с последующей заменой всего объема

Примечание: Частичная замена (без прокачки системы) не обеспечивает полного обновления жидкости. Для максимального эффекта выполняется полная замена с применением специализированного оборудования.

Важность своевременного обнаружения течей

Течь гидравлической жидкости в рулевой рейке Hyundai Solaris критична для безопасности: даже минимальная утечка снижает давление в системе, затрудняя вращение руля. Особенно опасны скрытые протечки под пыльниками, где жидкость смешивается с грязью, образуя абразивную пасту, ускоряющую износ уплотнений и штока.

Отсутствие своевременной диагностики приводит к полному выходу рейки из строя при движении. Водитель может столкнуться с резким увеличением усилия на руле или полной блокировкой управления на поворотах, что создает аварийную ситуацию, особенно на высокой скорости.

Негативные последствия игнорирования течей:

Разрушение внутренних компонентов рейки из-за работы "на сухую"
Отказ усилителя руля и необходимость экстренной остановки
Обрыв рулевых тяг или трещины в корпусе от повышенной нагрузки
Загрязнение тормозных дисков вытекающей жидкостью ATF
Дорогостоящий ремонт (замена всей рейки вместо ремонта сальников)

Диагностируйте утечки при первых признаках:

Оставляйте листы картона под моторным отсеком на ночь
Контролируйте уровень жидкости в бачке ГУР еженедельно
Реагируйте на рывки руля или нехарактерный вой насоса

Симптом	Действие
Пятна ATF под авто	Срочная диагностика на подъемнике
Запотевание пыльников	Замена сальников в течение 48 часов

Влияние качества дорог на износ рулевой рейки

Состояние дорожного покрытия напрямую определяет интенсивность нагрузки на элементы рулевого управления. При движении по неровностям (ямы, выбоины, лежачие полицейские) ударные воздействия через колеса и подвеску передаются на рулевую рейку Соляриса. Это вызывает:

Деформацию зубчатого сектора и рейки
Ускоренный износ пластиковых втулок и подшипников
Микротрещины в корпусе механизма

Частые вибрации ослабляют крепления, нарушая соосность деталей.

Пыль, грязь и реагенты с разбитых дорог проникают через поврежденные пыльники, образуя абразивную смесь с дорожной грязью и снежной кашей. Это приводит к:

Задирам на валу рейки и шестерне
Коррозии металлических компонентов
Загустению или вымыванию смазки

В экстремальных случаях деформированный механизм начинает заедать или стучать, требуя дорогостоящего ремонта.

Последствия несвоевременного ремонта рулевой рейки Хендай Солярис

Игнорирование признаков неисправности рулевой рейки приводит к прогрессирующему разрушению её компонентов. Износ сальников и направляющих вызывает подтекание гидравлической жидкости, усиливающееся при езде по неровностям. Повреждённые зубья шестерни провоцируют люфт вала, что нарушает точность передачи усилия от руля к колёсам.

Постепенная деградация механизма резко повышает риск критических последствий. Коррозия и эрозия металлических частей ускоряются при попадании влаги через повреждённые уплотнения, а несбалансированная нагрузка на рейку провоцирует трещины в корпусе. Нарушение целостности системы гидроусилителя создаёт предпословия для полной потери управления.

Ключевые риски

Потеря контроля над автомобилем
Избыточный люфт или клинирование рейки в поворотном положении приводит к затруднению или блокировке вращения руля, особенно на высокой скорости.
Поломка сопряжённых узлов
Вибрация разрушает рулевые тяги, наконечники и подшипники ступиц, увеличивая стоимость итогового ремонта.
Разгерметизация ГУР
Утечки жидкости вызывают воздушные пробки, "провалы" усилия и перегрев насоса с риском его заклинивания.

Симптом	Потенциальное последствие
Стук на мелких кочках	Разрушение зубчатого механизма, полная блокировка руля
Жёсткий поворот руля	Обрыв приводного ремня ГУР из-за перегрузки насоса
Коричневые потёки на пыльнике	Проникновение абразивной грязи в рейку, задиры вала

Эксплуатация Соляриса с дефектной рейкой нарушает безопасность: реакция на дорожные препятствия замедляется, а внезапный отказ при манёвре способен спровоцировать ДТП. Своевременная диагностика и замена изношенных комплектующих предотвращает удорожание ремонта и сохраняет управляемость автомобиля.

Проверка рулевой рейки при покупке б/у Солярис

При внешнем осмотре обратите внимание на состояние пыльников: разрывы или трещины – признак попадания грязи, что ведет к ускоренному износу рейки и рулевых тяг. Проверьте корпус на течи гидравлической жидкости: масляные пятна вокруг сальников свидетельствуют об износе уплотнений, требующих дорогостоящего ремонта.

Покачайте рулевое колесо на заглушенном двигателе, внимательно прислушиваясь к посторонним звукам. Стук или люфт свыше 5-10° часто указывают на износ втулок, шестерней или подшипников рейки. На тест-драйве оцените усилие вращения руля: заедания, неравномерный ход или скрежет требуют диагностики на подъемнике.

Ключевые этапы проверки

Тест на парковке: Вращайте руль до упора в обе стороны – скрип говорит о сухой смазке, рывки сигнализируют о деформации зубьев.
Контроль жидкости ГУР: Темный или мутный цвет масла в бачке – признак старения и износа системы.
Диагностика тяг: Поднимите авто на подъемник, покачайте колеса влево-вправо. Люфт рулевых наконечников создает эффект неисправности рейки.

Симптом	Вероятная проблема
Гул при повороте	Износ насоса ГУР, завоздушивание
Биение руля на скорости	Деформация вала или дисбаланс тяг

Важно: Затрудненный возврат руля в ноль после поворота требует срочной диагностики рейки и развала-схождения.

Мифы о "неубиваемости" рулевых реек Hyundai

Распространено мнение, что рулевые рейки современных Hyundai, включая Солярис, практически вечны и не требуют внимания. Этот миф основан на общей статистике надежности корейских авто, но реальная эксплуатация показывает иную картину. Ресурс механизма сильно зависит от условий: агрессивное вождение, плохие дороги, несвоевременное обслуживание быстро выводят узел из строя.

Игнорирование малейших симптомов неисправности усугубляет проблему. Такие признаки, как стук при проезде неровностей, тугое вращение руля или люфт на месте, часто списывают на "особенности конструкции", что приводит к дорогостоящему ремонту. Современные рейки – сложные гидро- или электромеханические узлы, чувствительные к износу уплотнений и повреждениям пыльников.

Основные причины преждевременного выхода из строя:

Разрушение пыльников: Трещины или разрывы приводят к попаданию грязи и влаги внутрь, вызывая коррозию и ускоряя износ зубчатой рейки, шестерни и подшипников.
Износ уплотнителей (сальников): Потеря герметичности системы ГУР провоцирует течь жидкости, падение давления, воздушные пробки и "воющий" звук насоса. Следствие – закусывание руля и перегрузка элементов рейки.
Усталость металла: Постоянные ударные нагрузки на бездорожье вызывают микротрещины в корпусе или на зубьях рейки, особенно при поврежденных амортизаторах.
Низкое качество жидкости ГУР: Использование неподходящей или старой жидкости ухудшает смазку, вызывает закоксовывание каналов и коррозию.

Ключевые заблуждения владельцев:

"Если не стучит – рейка цела". Начальная стадия износа часто проявляется только легким "подъеданием" резины на руле или небольшим люфтом, которые обнаруживаются на стенде.
"Хлопнул пыльник – просто поменяю". За время езды с порванным пыльником внутрь уже попадают абразивы, требующие чистки и замены поврежденных частей.
"Ремонт дешевле замены". Для многих реек Соляриса капитальный ремонт экономически нецелесообразен из-за сложности и дороговизны комплектующих; часто выгоднее контрактная или новая деталь.

Регулярные осмотры ходовой части (особенно пыльников рейки каждые 10-15 тыс. км) и замена жидкости ГУР строго по регламенту – залог продления срока службы. Любые нехарактерные звуки или изменения в работе рулевого управления требуют немедленной диагностики, так как "неубиваемость" – опасный миф для этой системы.

Средние цены на ремонт и замену в 2023-2024 году

Стоимость работ по рулевой рейке Hyundai Solaris зависит от характера неисправности, типа ремонта (переборка vs замена), выбранного бренда запчастей (оригинал, аналог) и региона обслуживания. Диагностика обычно оценивается отдельно – от 500 до 1500 рублей.

Основные виды ремонта в сервисных центрах включают регенерацию уплотнений (сальников), восстановление работоспособности электроусилителя (ЭУР) или замену шестерни, а также капитальный ремонт самой рейки. Полная замена узла требуется при серьезных механических повреждениях картера или вала.

Диапазон цен по типам работ

Замена сальников / пыльников рейки: 3000 – 7000 ₽ (включая комплект уплотнений)
Ремонт ЭУР (чистка, замена датчиков, шестерни): 6000 – 15000 ₽
Капитальный ремонт рейки (переборка): 8000 – 20000 ₽
Замена рулевой рейки в сборе:
- Аналог (старт от): 25000 – 40000 ₽ (цена узла + работа)
- Оригинал (Hyundai/Kia): 45000 – 70000 ₽

Полезно знать: Цены на оригинальные запчасти варьируются от 35 000 до 60 000 ₽ за новую рейку в зависимости от модификации авто. Аналоги – от 15 000 ₽, но их надежность может уступать. Гарантия на работы в сервисах составляет 6-24 месяца.

Фактор влияния на цену	Пример влияния
Регион	Москва/СПб дороже на 15-20%
Статус сервиса	Дилер vs независимая СТО
Срочность	Доплата +10-25%

Часто задаваемые вопросы владельцев Solaris

Владельцев Hyundai Solaris часто беспокоит работа рулевой рейки – ключевого элемента управления автомобилем. Ниже собраны наиболее актуальные вопросы с экспертными ответами.

Знание симптомов неисправностей и правил обслуживания поможет своевременно выявить проблемы и избежать дорогостоящего ремонта.

Почему рулевая рейка стучит при езде по неровностям?

Характерный стук возникает из-за износа пластиковых втулок, ослабления креплений или повреждения зубчатого механизма. Требуется срочная диагностика для выявления точной причины.
Можно ли отремонтировать рулевую рейку вместо замены?

Да, если износ не критичен: выполняется переборка с установкой ремкомплекта (сальники, втулки). При повреждении корпуса или зубьев необходима замена целиком.
Как продлить срок службы рейки?

Регулярно проверять пыльники на целостность, избегать ударов о бордюры, не держать руль в крайнем положении дольше 5 секунд. Раз в год – проверка люфта и смазки.
Признаки неисправности электроусилителя на рейке?

Тугое вращение руля, хаотичное изменение усилия при повороте, горящая лампа EPS на панели приборов. Требуется компьютерная диагностика.

Средняя стоимость замены новой рейки в сервисе составляет 25-40 тысяч рублей с учетом работы. При выборе запчастей предпочтителен оригинал (Hyundai) или проверенные аналоги.

Список источников

Для подготовки достоверной статьи о рулевой рейке Hyundai Solaris использовалась информация из специализированных источников. Они обеспечивают полное и точное описание устройства, работы, признаков неисправностей и особенностей ремонтных процедур.

Ниже представлены ключевые категории источников с примерами конкретных материалов. Все ресурсы доступны на русском языке и содержат профильные данные, необходимые для глубокого изучения темы.

Официальные руководства Hyundai (например, Руководство по ремонту и эксплуатации Hyundai Solaris, издание для мастеров дилерских центров)
Отчеты технических экспертов (диагностические кейсы и разборы от специалистов сервисных центров)
Профильные автомобильные порталы (Drive2, Drom.ru - форумы владельцев Solaris с реальными примерами поломок и ремонта)
Каталоги автозапчастей (оригинальные и совместимые аналоги рулевых реек на платформах Exist или PartSouq)
Техническая литература (учебные пособия по устройству рулевого управления современных автомобилей, Устройство и ремонт Hyundai)
