Ремень ГРМ - его назначение и необходимость замены

Статья обновлена: 18.08.2025

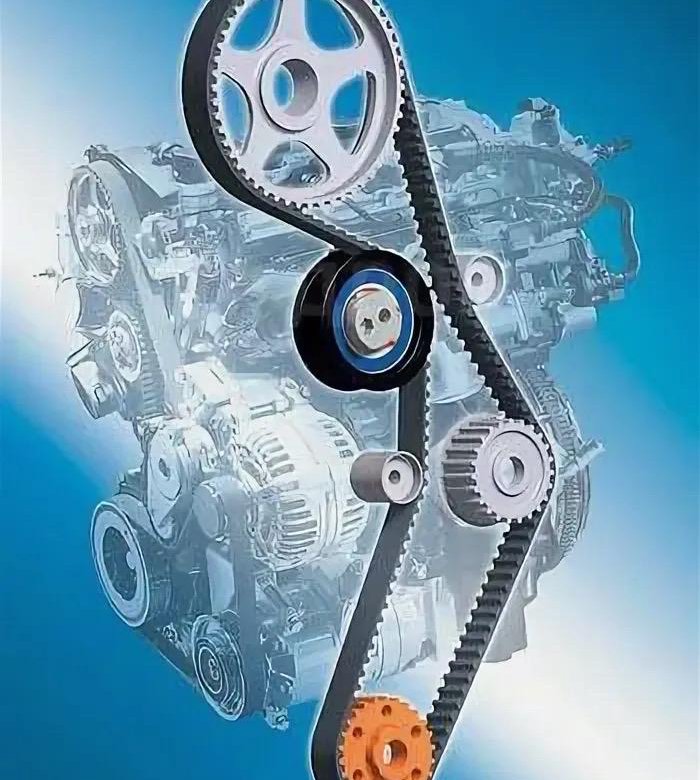

Ремень ГРМ - важнейший компонент двигателя, синхронизирующий работу коленчатого и распределительного валов. Его целостность напрямую влияет на работоспособность силового агрегата.

Этот резинотехнический элемент с зубчатым профилем обеспечивает точное взаимодействие поршневой группы и клапанов. Нарушение синхронизации приводит к катастрофическим последствиям для двигателя.

Своевременная замена ремня ГРМ - обязательная процедура технического обслуживания. Пренебрежение регламентом чревато дорогостоящим ремонтом мотора.

Материалы изготовления: резина и армирование

Основой ремня ГРМ служит высокопрочная резина на основе синтетических каучуков (неопрен, H-NBR), обеспечивающая гибкость, устойчивость к температурным перепадам (-40°C до +120°C) и агрессивным средам (масло, топливо, озон). Резиновая смесь содержит специальные добавки для снижения трения и шума при работе.

Внутри резинового корпуса расположен силовой каркас – армирующий слой из параллельных стекловолоконных или арамидных (кевларовых) шнуров. Эти нерастяжимые нити воспринимают основную нагрузку, гарантируют точную синхронизацию валов и предотвращают удлинение ремня под воздействием механических напряжений.

Ключевые особенности конструкции

Зубчатая форма: Трапецеидальные или округлые зубья на внутренней поверхности обеспечивают надёжное сцепление с шестернями распредвала и коленвала без проскальзывания.
Защитный слой: Внешняя тканевая оболочка (чаще из нейлона) снижает износ боковин зубьев и защищает от абразивных частиц.
Армирующие волокна:
- Стекловолокно: Баланс прочности и стоимости, распространён в стандартных двигателях.
- Арамид: Повышенная термостойкость и долговечность (применяется в высоконагруженных моторах).

Компонент	Материал	Функция
Тело ремня	Синтетическая резина	Гибкость, демпфирование, стойкость к средам
Силовой каркас	Стекловолокно/арамид	Несущая способность, нулевое растяжение
Покрытие	Нейлоновая ткань	Защита от износа и загрязнений

Роли в синхронизации двигателя

Система ГРМ включает не только ремень, но и набор роликов, обеспечивающих его стабильную работу. Эти компоненты поддерживают оптимальное натяжение и траекторию движения ремня, предотвращая проскальзывание или смещение относительно шестерён.

Отказ любого ролика приводит к критическим последствиям: перекос ремня, ускоренный износ или обрыв. Поэтому их состояние всегда проверяют при замене ремня ГРМ, а чаще меняют комплектом для гарантии надёжности синхронизации.

Ключевые виды роликов

Натяжной ролик (основной):
Регулирует силу натяжения ремня через пружинный или гидравлический механизм. Компенсирует естественное растяжение ремня в процессе эксплуатации.
Обводной (паразитный) ролик:
Задаёт правильное направление ремня, огибая элементы двигателя. Снижает вибрации и нагрузку на натяжитель.
Опорный ролик:
Фиксирует ремень на участках без шестерён, минимизируя биение. Часто используется в длинных контурах ГРМ.

Тип ролика	Функция	Признаки износа
Натяжной	Автоматическая корректировка натяжения	Стук, заклинивание, ослабление ремня
Обводной	Направление ремня по контуру	Шум, люфт подшипника, трещины на обойме
Опорный	Стабилизация ремня на прямых участках	Вибрация, завывание при работе двигателя

Важно: Ролики содержат подшипники, которые со временем теряют смазку или засоряются. Их заклинивание вызывает мгновенный обрыв ремня ГРМ с последующим ударом клапанов о поршни.

Связь коленчатого и распределительного валов

Коленчатый вал преобразует возвратно-поступательное движение поршней во вращательное, обеспечивая передачу крутящего момента на трансмиссию. Распределительный вал синхронизирует открытие/закрытие клапанов для своевременного впуска топливовоздушной смеси и выпуска отработавших газов.

Ремень ГРМ служит ключевым связующим звеном между этими валами, обеспечивая их строго синхронное вращение. Он передает движение от коленвала к распредвалу через зубчатую поверхность, предотвращая проскальзывание и гарантируя точное соответствие тактов двигателя.

Принципы синхронизации

Передаточное соотношение: Распредвал вращается в 2 раза медленнее коленвала (соотношение 2:1), так как полный рабочий цикл двигателя требует одного оборота распредвала при двух оборотах коленвала
Фазовое соответствие: Зубья на ремне и шкивах строго позиционируют валы относительно друг друга. Метки на шкивах и блоке цилиндров обеспечивают точную установку
Критичность синхронизации: Сдвиг фаз даже на 1 зуб приводит к:
- Удару клапанов о поршни (в интерференционных двигателях)
- Снижению мощности и троению двигателя
- Полному выходу из строя ГБЦ

Параметр	Коленчатый вал	Распределительный вал
Скорость вращения	Высокая (базовая)	В 2 раза ниже
Функция	Преобразование движения поршней	Управление газораспределением
Критичность синхронизации	Абсолютная (нарушение = катастрофические последствия)

Обрыв или проскальзывание ремня мгновенно разрушает синхронизацию. Поршни и клапаны начинают работать вразнобой, что в большинстве современных двигателей приводит к их столкновению и разрушению. Регулярная замена ремня ГРМ с соблюдением регламента производителя – единственная гарантия сохранения точной механической связи валов.

Контроль фаз газораспределения

Ремень ГРМ синхронизирует вращение коленчатого и распределительного валов, обеспечивая точное соответствие моментов открытия/закрытия клапанов тактам работы двигателя. Эта синхронизация определяет фазы газораспределения – временные интервалы подачи топливовоздушной смеси и удаления отработанных газов.

Малейшее смещение ремня даже на один зуб нарушает геометрию фаз: клапаны перестают открываться и закрываться в расчетные моменты относительно положения поршней. Это вызывает падение мощности, перегрев, детонацию и повышенный износ компонентов.

Последствия нарушения фаз

При критичном сбое синхронизации возможны механические разрушения:

Встреча поршней с открытыми клапанами (в интерференционных двигателях)
Деформация стержней клапанов, повреждение направляющих втулок
Разрушение поршневых юбок и шатунных подшипников

Симптомы сбоя фаз	Риски для двигателя
Троение, хлопки в выпуске	Прогар клапанов
Падение компрессии	Задиры цилиндров
Горит индикатор Check Engine	Обрыв шатуна

Своевременная замена ремня предотвращает растяжение и расслоение материала, сохраняя точность фаз. Регламент замены учитывает не только пробег, но и временной интервал (обычно 5-7 лет), так как резина теряет эластичность даже при простое.

Работа с натяжителем и роликами

Натяжитель обеспечивает оптимальное натяжение ремня ГРМ, предотвращая его проскальзывание или перегрузку. Автоматические гидравлические или пружинные механизмы самостоятельно регулируют силу натяжения в процессе эксплуатации, тогда как ручные требуют точной настройки при монтаже.

Ролики (направляющие и обводные) стабилизируют траекторию движения ремня, уменьшая вибрации и изгибы. Их подшипники подвержены износу из-за постоянных высоких нагрузок. Отказ любого ролика приводит к ускоренному разрушению ремня и нарушению фаз газораспределения.

Ключевые этапы обслуживания

Демонтаж старого ремня: Ослабьте крепление натяжителя (для ручных моделей) и аккуратно снимите ремень со шкивов.
Диагностика компонентов:
- Проверьте плавность вращения роликов – заедания или шум указывают на износ подшипников.
- Убедитесь в отсутствии люфта, трещин в корпусах и повреждений рабочих поверхностей.
Установка новых элементов:
- Замените натяжитель и все ролики комплектом, даже если часть выглядит исправной – ресурс у них одинаковый.
- Совместите метки на шкивах с отметками на двигателе перед фиксацией ремня.
Натяжение ремня:
- Автоматический натяжитель: После установки отпустите фиксатор – механизм самостоятельно примет нужное положение.
- Ручной натяжитель: Отрегулируйте натяг согласно мануалу (обычно проворот ремня на 90° в самом длинном пролёте пальцами).
Контрольная проверка: Прокрутите коленвал на 2-3 оборота вручную, перепроверьте совпадение меток и натяжение.

Компонент	Признаки износа	Риски при игнорировании
Натяжитель	Подтёки масла (гидравлический), ослабление пружины	Проскальзывание ремня, перескок зубьев
Ролики	Скрип, хруст при вращении, биение	Обрыв ремня, деформация клапанов

Отличие от цепи ГРМ: ключевые особенности

Ремень ГРМ изготавливается из армированной резины с корд-тканью, тогда как цепь ГРМ представляет собой металлическую многозвенную конструкцию, аналогичную мотоциклетной или велосипедной цепи. Это фундаментальное различие в материалах определяет все последующие характеристики обоих компонентов.

Цепь работает в масляной ванне двигателя, а ремень функционирует "всухую", контактируя только с натяжными роликами и помпой. Данное отличие напрямую влияет на требования к обслуживанию и долговечность узлов.

Сравнительные характеристики

Шумность и вибрации:

Ремень: Работает практически бесшумно
Цепь: Издает характерный металлический звон (особенно при износе)

Ресурс и обслуживание:

Параметр	Ремень ГРМ	Цепь ГРМ
Средний срок службы	60-120 тыс. км	200-400 тыс. км
Необходимость замены	Обязательна по регламенту	Чаще "до первого обрыва"
Контроль состояния	Визуальный осмотр сложен	Диагностика по шуму/растяжению

Критические последствия обрыва:

У ремня выше риск внезапного разрушения из-за старения резины
Цепь обычно растягивается постепенно, предупреждая звуками
В обоих случаях обрыв приводит к удару клапанов о поршни

Эксплуатационные факторы:

Ремень чувствителен к масляным протечкам и перепадам температур
Цепь требует стабильного давления масла в системе смазки
Замена ремня дешевле, но требуется чаще

Типичные производители ремней ГРМ

На рынке автокомпонентов выделяется несколько ключевых брендов, специализирующихся на производстве ремней ГРМ. Эти компании обеспечивают высокие стандарты качества и надёжности, сотрудничая как с конвейерами автопроизводителей, так и с рынком запасных частей.

Продукция лидеров отрасли проходит строгие испытания на износостойкость, температурную стабильность и сопротивляемость агрессивным средам. От выбора производителя напрямую зависит ресурс ремня и безопасность двигателя.

Ведущие мировые бренды

Continental (Германия) – крупнейший поставщик оригинальных комплектующих для европейских марок.
Gates (США) – мировой лидер в производстве приводных ремней с лабораториями тестирования.
Bosch (Германия) – предлагает комплекты ГРМ с ремнями, роликами и помпами.
Dayco (США/Италия) – известен инновационными материалами и полными ремкомплектами.

Среди азиатских производителей выделяются Bando (Япония) и Mitsuboshi (Япония), поставляющие компоненты для азиатских авто. Европейский бренд SKF дополняет линейку продукции прецизионными натяжителями и роликами.

Производитель	Ключевое преимущество
Continental	Оригинальные поставки для VAG, BMW, Mercedes
Gates	Патентованные материалы PowerGrip®
Dayco	Комплекты с динамическими демпферами

При подборе ремня ГРМ рекомендуется сверяться с каталогами производителей: многие бренды указывают специфические артикулы для разных модификаций двигателей. Использование неоригинальных аналогов неизвестного происхождения существенно повышает риски обрыва.

Где расположен ремень в подкапотном пространстве

Ремень ГРМ находится в передней части двигателя, синхронизируя вращение коленчатого и распределительного валов. Он скрыт за защитными пластиковыми или металлическими кожухами, которые предохраняют его от воздействия грязи, масла и механических повреждений.

Для доступа к ремню необходимо демонтировать один или несколько кожухов, а также снять мешающие навесные агрегаты (например, генератор или помпу). Точное расположение зависит от конструкции двигателя: обычно ремень размещается со стороны радиатора или правого/левого крыла автомобиля.

Ключевые компоненты рядом с ремнём ГРМ:

Шкив коленвала (нижний центральный шкив)
Шкивы распредвалов (в верхней части)
Натяжной ролик и обводной ролик
Привод помпы охлаждающей жидкости

Важно помнить: визуальный осмотр состояния ремня без разборки кожухов невозможен. Попытки оценить износ «на глаз» через технологические отверстия часто приводят к ошибкам и преждевременному обрыву.

Визуальная идентификация износа

Регулярный визуальный осмотр ремня ГРМ критически важен для предотвращения внезапных поломок. Даже при соблюдении регламентных сроков замены, факторы вроде агрессивной среды, масляных подтёков или перегрева могут ускорить износ.

Проверку проводят при выключенном двигателе, сняв защитный кожух. Осмотрите внешнюю поверхность ремня по всей длине, оцените состояние зубьев и боковых граней. Используйте фонарь для выявления мелких дефектов.

Ключевые признаки износа

Трещины и порезы: Поперечные микротрещины на тыльной стороне (рабочей поверхности). Глубокие продольные разрезы на ребрах свидетельствуют о старении резины.
Деформация зубьев: Стертые, сколотые или «разлохмаченные» зубья. Расслоение резины у основания зубцов.
Масляные пятна: Набухание резины, потеря эластичности и «размытый» контур зубьев при контакте с техническими жидкостями.
Истирание корда: Выступающие нити армирования по краям ремня или на торцах зубьев.

Внешний признак	Риск	Действия
Единичные мелкие трещины (до 2-3 мм)	Умеренный	Планировать замену в ближайшие 1-2 тыс. км
Глубокие поперечные трещины, видимый корд	Критический	Немедленная замена, движение запрещено
Масляное загрязнение >50% поверхности	Высокий	Замена ремня + устранение причины протечки

Важно: Отсутствие видимых дефектов не гарантирует целостность внутренних слоёв. Механические повреждения (например, при обрыве) чаще происходят с изнанки ремня, недоступной для осмотра.

При обнаружении хотя бы одного критического признака или сомнениях в состоянии компонента – прекратите эксплуатацию авто. Стоимость замены ремня несопоставима с ремонтом двигателя после обрыва.

Трещины и расслоение: первые сигналы

Микротрещины на внутренней поверхности ремня ГРМ – начальный признак износа. Они возникают из-за постоянного воздействия высоких температур, агрессивных сред (масло, антифриз) и циклических нагрузок. Даже мелкие, едва заметные повреждения снижают прочность корда и резины, делая ремень уязвимым.

Расслоение – более опасная стадия, при которой наружный резиновый слой начинает отделяться от армирующих кордовых нитей (чаще стекловолоконных или кевларовых). Это проявляется вздутиями, волнами или отслоениями на боковинах или рабочей поверхности. Такой дефект резко увеличивает риск разрыва при нагрузке.

Как выявить и чем опасны эти дефекты

Ключевые визуальные признаки:

Мелкая "сетка" трещин на тыльной стороне (гладкой части ремня).
Местные "ворсистость" или выкрошенность краев зубьев.
Видимые отслоения, бугры или продольные вздутия на поверхности.
Осыпающиеся фрагменты резины с корда.

Последствия игнорирования:

Дефект	Риск	Итог для двигателя
Множественные трещины	Потеря эластичности, перегибы	Срез зубьев, перескок на шкивах
Расслоение корда	Концентрация напряжения	Мгновенный разрыв при работе

Обнаружение любых из этих признаков – прямой сигнал к немедленной замене ремня ГРМ. Продолжение эксплуатации приводит к обрыву, столкновению поршней с клапанами и капитальному ремонту двигателя.

Потеря эластичности резины

Со временем резина ремня ГРМ теряет пластичность из-за постоянного воздействия высоких температур двигателя, масляных паров и озона. Материал становится жестким и хрупким, микротрещины на поверхности углубляются, снижая сопротивляемость нагрузкам.

Этот процесс ускоряется при эксплуатации в экстремальных условиях: перегреве мотора, контакте с техническими жидкостями (антифриз, масло) или длительном простое автомобиля. Эластичность критична для сохранения точной синхронизации валов и гашения вибраций.

Последствия потери эластичности

Жесткий ремень не способен компенсировать рывки коленвала, что приводит к:

Проскальзыванию на шкивах и сбою фаз газораспределения
Ускоренному износу зубьев и подшипников натяжителя
Деформации или полному разрыву при резком изменении оборотов

Риск отказа возрастает экспоненциально после пробега 60-100 тыс. км. Проверка гибкости методом перекручивания (на 85-90°) часто выявляет:

Состояние	Визуальные признаки	Реакция на изгиб
Норма	Гладкая поверхность	Быстро восстанавливает форму
Критичный износ	Сетка трещин, глянцевый блеск	Сохраняет деформацию

Производители указывают регламент замены, но превышать интервал категорически нельзя – стоимость ремонта двигателя после обрыва в 5-7 раз дороже профилактической установки нового комплекта.

Обтрепавшиеся края и нити корда

Обтрепавшиеся края ремня ГРМ и выступающие нити корда – критический признак износа, указывающий на разрушение силового слоя. Тканевый корд, отвечающий за прочность и гибкость ремня, начинает истираться из-за постоянного трения о шкивы, натяжители или защитные кожухи. Это приводит к потере структурной целостности: волокна расслаиваются, а края становятся неровными и «лохматыми».

Такой дефект резко повышает риск внезапного разрыва ремня даже при штатных нагрузках. Оголённые нити корда цепляются за элементы системы, вызывая проскальзывание, неравномерную работу и перегрев. Если проблему игнорировать, ремень не выдержит синхронизации валов, что гарантирует катастрофические последствия для двигателя.

Причины и последствия повреждения корда

Неправильное натяжение: перетянутый ремень перегружает корд, ослабленный – вибрирует и трется о кожух.
Износ роликов/натяжителя: деформированные подшипники или заклинившие ролики «перетирают» боковины.
Загрязнение: попадание масла, антифриза или абразивной пыли ускоряет разрушение материалов.
Некачественный ремень: использование контрафактных или просроченных изделий.

Результат обнажения корда:

Смещение фаз газораспределения → удары поршней по клапанам.
Деформация клапанов, повреждение направляющих втулок и поршней.
Остановка двигателя с необходимостью капитального ремонта.

Симптом	Действия
Видимые нити по краям ремня	Немедленная замена ремня и сопутствующих компонентов (ролики, помпа)
Локальные «бахрома» или расслоения	Диагностика системы натяжения и герметичности уплотнений

Засорение пылью и маслом

Попадание пыли и масла на ремень ГРМ критично снижает его ресурс. Масло разъедает резиновую основу, вызывая разбухание и потерю эластичности. Пыль действует как абразив, стачивая зубья и боковые поверхности. Особенно опасна масляно-грязевая смесь, образующая липкий налет.

Проникая между ремнем и шкивами, загрязнения нарушают точность зацепления. Это провоцирует проскальзывание и ударные нагрузки. В таких условиях ремень перегревается, трескается или рвется внепланово, что гарантированно приводит к встрече клапанов с поршнями.

Как предотвратить повреждения

Контроль уплотнений: проверяйте сальники коленвала/распредвала и прокладку клапанной крышки каждые 5-10 тыс. км.
Немедленное устранение течей: любые масляные пятна под кожухом ГРМ – сигнал для срочного ремонта.
Защита кожуха: следите за целостностью пластиковых крышек, не допускайте их смещения или трещин.
Чистота моторного отсека: регулярно удаляйте грязь вокруг зоны ремня, особенно после бездорожья.

Свист и посторонние шумы при работе

Появление свиста или скрипа при запуске двигателя либо во время движения – тревожный сигнал, часто указывающий на проблемы с ремнём ГРМ. Эти звуки возникают из-за проскальзывания ремня по шкивам, что нарушает синхронность работы механизмов газораспределения. Игнорирование таких симптомов может привести к критическим поломкам.

Основные причины шумов связаны с ослаблением натяжения ремня, попаданием технических жидкостей (масла, антифриза) на его поверхность, износом роликов или подшипников натяжителя. Также свист провоцируют механические повреждения самого ремня – трещины, расслоение корда или истирание зубьев.

Опасные последствия

Проскальзывание ремня вызывает:

Смещение фаз газораспределения – снижение мощности двигателя и увеличение расхода топлива.
Перегрев из-за нарушения работы водяной помпы (часто приводимой ремнём ГРМ).
Риск обрыва – при постоянной нагрузке повреждённый ремень может разрушиться.

Тип шума	Возможная причина
Короткий свист при запуске	Ослабление натяжения ремня
Постоянный высокий гул	Износ подшипника натяжителя/ролика
Периодический скрип	Загрязнение ремня маслом или антифризом

Важно! Любой посторонний звук из зоны ремня ГРМ требует немедленной диагностики. Эксплуатация автомобиля в таком состоянии грозит деформацией клапанов и ударами поршней при обрыве, что влечёт капитальный ремонт двигателя.

Проблемы запуска двигателя

При неисправностях ремня ГРМ двигатель может полностью отказаться запускаться. Если ремень порвался или перескочил на несколько зубьев, нарушается синхронизация коленчатого и распределительного валов. Это приводит к тому, что клапаны открываются и закрываются не в соответствии с положением поршней, что делает воспламенение топливно-воздушной смеси невозможным.

Стартер при этом обычно вращает коленвал, но характерные звуки работы двигателя отсутствуют. В некоторых случаях слышны хлопки или обратные выхлопы во впускной коллектор из-за нарушения фаз газораспределения. При частичном смещении ремня возможны попытки цилиндров к воспламенению, но запуск не происходит или двигатель глохнет сразу после кратковременной работы.

Критические последствия попыток запуска

Механическое разрушение: В интерференционных двигателях поршни бьют по незакрытым клапанам, гну стержни клапанов и повреждая поршни
Деформация шатунов: Ударные нагрузки могут вызвать искривление шатунов или разрушение вкладышей
Повреждение ГБЦ: Сломанные клапаны пробивают направляющие втулки и разрушают седла клапанов
Задиры на зеркале цилиндров: Осколки металла вызывают глубокие царапины на стенках цилиндров

Важно: При отсутствии запуска двигателя и подозрении на проблемы с ГРМ категорически запрещены продолжительные попытки пуска. Необходима немедленная диагностика состояния ремня и механизма газораспределения перед дальнейшими действиями.

Последствия обрыва ремня ГРМ при работе мотора

Обрыв ремня ГРМ во время работы двигателя приводит к мгновенной остановке распределительного вала, в то время как коленчатый вал продолжает вращаться по инерции. Это вызывает фатальное столкновение поршней с открытыми клапанами, так как их синхронное движение нарушается.

Удар поршней по клапанам деформирует или разрушает их, повреждает направляющие втулки, гнёт шатуны, а в тяжёлых случаях разрушает поршни и повреждает стенки цилиндров. Коленчатый вал и постель распредвала также испытывают критические перегрузки.

Основные повреждения при обрыве:

Деформация клапанов (чаще всего впускных)
Разрушение поршней (пробитие днища, сколы кромок)
Искривление шатунов и повреждение шатунных вкладышей
Трещины в направляющих втулках клапанов
Задиры на зеркале цилиндров от обломков

Дополнительные риски:

Поломка распредвала из-за ударной нагрузки
Разрушение рокеров или гидрокомпенсаторов
Повреждение головки блока цилиндров (ГБЦ)
Обрыв цепи ГРМ в комбинированных приводах

Тип двигателя	Вероятность повреждений
Интерференционный	Обязательное разрушение клапанного механизма
Безинтерференционный	Риск минимален (требуется установка нового ремня)

Стоимость ремонта после обрыва сопоставима с капитальным восстановлением двигателя: замена клапанов, шлифовка ГБЦ, расточка блока цилиндров. Для интерференционных моторов (90% современных авто) последствия всегда критичны.

Встреча поршней с клапанами: "кулаки дружбы"

При обрыве ремня ГРМ синхронизация коленчатого и распределительного валов мгновенно прекращается. Коленвал продолжает вращаться по инерции или от движения колес (на ходу), заставляя поршни перемещаться в цилиндрах. Распределительный вал останавливается, фиксируя клапаны в текущем положении – часто в открытом состоянии.

Двигаясь вверх, поршень встречает на своем пути не успевший закрыться клапан. Происходит жесткий удар металла о металл. Эта фатальная встреча и получила в среде автомехаников мрачное название "кулаки дружбы", так как силы удара хватает для деформации деталей.

Последствия "встречи":

Погнутые или сломанные клапаны
Разрушенные поршни (пробоины, сколы юбок)
Деформированные шатуны
Поврежденные направляющие втулки клапанов
Разрушенные седла клапанов в головке блока
Задиры на стенках цилиндров

Важно: Степень разрушений зависит от оборотов двигателя в момент обрыва. На высоких оборотах удар настолько силен, что может привести к полному разрушению поршня, прогибу шатуна с ударом о блок цилиндров и необходимости капитального ремонта или замены двигателя.

Риск "кулаков дружбы" актуален для интерференционных двигателей (большинство современных моторов), где нет безопасного зазора между клапаном и поршнем в верхней мертвой точке. Своевременная замена ремня ГРМ – единственная страховка от этой дорогостоящей поломки.

Разрушение направляющих втулок

Направляющие втулки – это компоненты системы ГРМ, фиксирующие положение натяжных роликов или успокоителей цепи/ремня. Их задача – обеспечить строго заданное натяжение и траекторию движения ремня ГРМ. Изготавливаются из металла или композитных материалов, работают в условиях высоких температур и вибраций.

Разрушение втулок происходит из-за усталости металла, коррозии, перегрева мотора или некачественных материалов. Это вызывает смещение роликов, провисание ремня ГРМ и нарушение синхронизации валов. Последствия идентичны обрыву ремня: удар поршней по клапанам, деформация ГБЦ, разрушение распредвала и коленвала.

Критические последствия неисправности

Сдвиг фаз газораспределения – нарушение циклов впуска/выпуска, падение мощности.
Перескок ремня на зубья – мгновенная рассинхронизация валов.
Задиры на шкивах – ускоренный износ приводных элементов.

Признаки разрушения	Экстренные меры
Стук или скрежет в зоне ГРМ	Немедленная остановка двигателя
Вибрация на холостых оборотах	Буксировка на СТО (без запуска мотора)

Деформация шатунов и распредвала

При обрыве ремня ГРМ немедленно прекращается синхронное вращение распредвала и коленчатого вала. Это означает, что клапаны перестают открываться/закрываться в соответствии с тактами движения поршней. В результате поршень на высокой скорости ударяет в зависший в открытом положении клапан.

Ударная нагрузка многократно превышает расчетные прочностные характеристики деталей. Шатун, передающий энергию от поршня к коленвалу, подвергается критическому продольному изгибу. Его геометрия нарушается – возникает пластическая деформация или перелом тела шатуна. Одновременно ударная волна через поршневой палец и шатун передается на шатунные шейки коленвала, создавая риск его искривления.

Последствия для распредвала

Распределительный вал также испытывает экстремальные нагрузки в момент удара:

Осевое смещение: Резкий удар по кулачкам создает крутящий момент, способный сдвинуть распредвал вдоль оси
Деформация опорных шеек: Искривление вала в местах крепления в постелях блока цилиндров
Поломка кулачков: Сколы или отрыв профильных элементов, управляющих клапанами

Поврежденная деталь	Характер деформации	Типичный ремонт
Шатун	Изгиб/скручивание тела, разрыв головки	Замена комплекта
Распредвал	Прогиб вала, разрушение кулачков	Замена с полировкой постелей
Коленвал	Искривление, задиры шеек	Шлифовка или замена

Экономический ущерб от таких повреждений сопоставим со стоимостью капитального ремонта двигателя. Восстановление требует полной разборки силового агрегата, дорогостоящей замены кривошипно-шатунного механизма и притирки клапанов. Для моторов с интерференционной конструкцией (где клапаны физически пересекают траекторию поршней) последствия обрыва ремня ГРМ в 92% случаев приводят к необходимости замены двигателя.

Критичность повреждений для турбины

Турбокомпрессор напрямую не связан с ремнём ГРМ механически, но последствия его обрыва могут косвенно повлиять на турбину. При нарушении синхронизации валов происходит столкновение поршней с клапанами, что приводит к их деформации или разрушению. Обломки клапанов через выпускной коллектор способны попасть в турбину, вызывая механические повреждения лопаток колеса компрессора или горячей крыльчатки.

Внезапная остановка двигателя из-за обрыва ремня прекращает подачу масла к подшипникам турбокомпрессора. Ротор, вращающийся на высоких оборотах (до 200 000 об/мин), продолжает движение по инерции без смазки, что провоцирует мгновенный износ втулок, задиры вала и заклинивание узла. Дополнительный риск создаёт гидроудар при попадании охлаждающей жидкости или топлива в цилиндры.

Ключевые последствия для турбины:

Механическое разрушение: попадание металлических осколков в крыльчатки
Масляное голодание: критический износ подшипников скольжения
Деформация вала: перекос ротора из-за перегрева
Полный выход из строя: необходимость замены турбокомпрессора

Стоимость капитального ремонта двигателя

Капитальный ремонт двигателя неизбежен при обрыве ремня ГРМ на большинстве современных моторов с интерференционной конструкцией. Удар клапанов о поршни деформирует детали, разрушает направляющие втулки и повреждает шатуны, требуя полной разборки силового агрегата.

Цена восстановления складывается из трех ключевых компонентов: стоимости запчастей (поршневая группа, клапаны, вкладыши), оплаты сложных слесарных работ (шлифовка коленвала, расточка блока цилиндров) и сопутствующих расходов на замену масла, антифриза и герметиков. Финал работ включает обязательную обкатку двигателя под контролем мастера.

Факторы, влияющие на итоговую цену

Тип двигателя: ремонт V-образных или турбированных моторов дороже рядных атмосферных из-за сложности демонтажа и количества деталей
Степень повреждений: необходимость замены блока цилиндров или коленвала увеличивает бюджет на 40-70%
Оригинальные запчасти: комплект поршней/клапанов от производителя стоит в 2-3 раза больше аналогов

Компонент стоимости	Диапазон цен (руб)	Доля в бюджете
Работы по разборке/сборке	25 000 – 50 000	30-40%
Комплект поршней, колец, пальцев	15 000 – 70 000	25-35%
Клапаны, направляющие, седла	8 000 – 40 000	15-20%
Шлифовка коленвала, расточка блока	7 000 – 20 000	10-15%

Минимальная сумма ремонта для бюджетных авто начинается от 60 000 рублей, для иномарок среднего класса – от 100 000 рублей, а для премиальных моделей может превышать 250 000 рублей. Экономия на качестве запчастей или квалификации механика часто приводит к повторному капремонту через 20-30 тыс. км.

Периодичность замены по регламенту

Производители автомобилей строго регламентируют интервалы замены ремня ГРМ. Этот срок указывается в руководстве по эксплуатации конкретной модели и рассчитывается исходя из ресурса материалов, испытаний двигателя и кинематики привода.

Типичный интервал замены варьируется от 60 000 до 120 000 километров пробега или от 4 до 6 лет эксплуатации (в зависимости от того, что наступит раньше). Для некоторых современных двигателей с "сухим" ремнем он может достигать 150 000–200 000 км, но это исключение.

Ключевые факторы, влияющие на периодичность

Марка и модель двигателя: У каждой силовой установки свои требования.
Рекомендации производителя: Главный источник точных данных – мануал к автомобилю.
Условия эксплуатации: Частые короткие поездки, экстремальные температуры, высокая запыленность сокращают ресурс.
Комплект замены: Вместе с ремнем обязательно меняют ролики (натяжной и обводной) и сальники (коленвала/распредвала).

Пробег (тыс. км)	Срок (годы)	Примечание
60 - 90	4 - 5	Стандарт для многих бюджетных и среднеобъемных двигателей
90 - 120	5 - 6	Распространенный интервал для современных авто
120+	6+	Характерно для отдельных моделей с усиленными ремнями

Важно: Невыполнение замены в срок гарантированно приводит к обрыву ремня. Последствия – удар клапанов о поршни, деформация стержней клапанов, разрушение поршней, повреждение ГБЦ и коленвала. Ремонт после обрыва сравним по стоимости с заменой двигателя.

Влияние агрессивного стиля вождения

Агрессивная эксплуатация автомобиля с резкими стартами, экстренными торможениями и постоянным раскручиванием двигателя до максимальных оборотов многократно увеличивает нагрузку на ремень ГРМ. Каждое резкое изменение частоты вращения коленчатого вала создает ударные воздействия на зубья ремня и натяжители, провоцируя их ускоренный износ.

Высокие обороты двигателя приводят к критическому повышению температуры в зоне расположения ремня ГРМ. Комбинированное воздействие перегрузок и перегрева вызывает растрескивание резиновой основы, истирание корда и деформацию зубьев. Это снижает прочность конструкции и повышает риск внезапного обрыва даже при небольшом общем пробеге ремня.

Ключевые последствия для ремня ГРМ:

Ускоренный износ: Сокращение ресурса на 30-50% относительно нормальных условий эксплуатации
Микроразрывы корда: Появление невидимых повреждений внутренних нитей, снижающих прочность
Перескок зубьев: Смещение ремня на шкивах при резком сбросе газа, ведущее к нарушению фаз газораспределения

Элемент системы	Риск повреждения
Зубья ремня	Сколы, вырыв, деформация
Натяжные ролики	Разрушение подшипников, заклинивание
Помпа охлаждения	Ускоренный износ вала и сальника

Особую опасность представляет гидроудар при проезде луж на высоких оборотах: внезапная остановка двигателя вызывает обратную ударную волну в механизме ГРМ. Для владельцев, практикующих агрессивную езду, критически важно сокращать интервалы замены ремня, рекомендованные производителем, и регулярно проверять состояние привода.

Зависимость от климатических условий

Экстремальные температуры напрямую влияют на структуру резинового ремня ГРМ. В условиях постоянной жары (выше +35°C) материал пересыхает, теряет эластичность и покрывается микротрещинами, что многократно ускоряет износ. Низкие температуры (ниже -25°C) делают резину хрупкой, увеличивая риск разрыва при холодном пуске двигателя.

Влажный морской климат с высоким содержанием соли в воздухе провоцирует коррозию шкивов и натяжителей. Это нарушает геометрию работы ремня, вызывая перекосы и ускоренный износ кромок. Дополнительным фактором риска в пыльных регионах является абразивное воздействие мелких частиц, проникающих в зубья ремня.

Ключевые рекомендации для разных климатических зон

Жаркий/засушливый климат: сокращайте межсервисный интервал на 15-20% от нормы производителя
Морозные зимы: обязательная замена после 5 лет эксплуатации независимо от пробега
Прибрежные регионы: ежегодная проверка состояния роликов и помпы

Климатический фактор	Воздействие на ремень ГРМ	Профилактические меры
УФ-излучение	Деструкция резинового слоя	Защита моторного отсека от прямого солнца
Колебания влажности	Набухание/усушка материала	Контроль герметичности кожуха
Реагенты на дорогах	Химическая эрозия	Частая мойка подкапотного пространства зимой

Важно: Производители указывают усреднённые сроки замены. В регионах с выраженными сезонными перепадами (более 50°C между летом и зимой) диагностику следует проводить каждые 30 000 км, даже при отсутствии видимых дефектов.

Проверка состояния ремня ГРМ каждые 15 000 км

Регулярная диагностика ремня ГРМ каждые 15 000 км – критически важная процедура для предотвращения внезапного обрыва. Даже незначительные повреждения, незаметные при повседневной эксплуатации, могут прогрессировать и привести к остановке двигателя с катастрофическими последствиями, включая деформацию клапанов и разрушение поршней.

Визуальный осмотр проводится на предмет выявления трещин, расслоений резины, истирания зубьев и следов масляных подтёков. Одновременно проверяется натяжение роликов и состояние помпы (при её приводе от ремня). Для точной оценки требуется частичная разборка защитных кожухов, поэтому работу лучше доверить специалистам СТО.

Ключевые параметры для диагностики

Трещины и расслоения: Глубокие трещины (>1 мм) или отслоение резины от корда
Состояние зубьев: Сколы, истирание или "слизывание" профиля
Гибкость ремня: Чрезмерная жёсткость или деформация при изгибе
Загрязнения: Наличие масла, антифриза или абразивной пыли
Натяжение: Проверка люфта (допустимый прогиб указан в мануале авто)

Внимание: Даже при отсутствии видимых дефектов производители требуют обязательной замены по пробегу или возрасту ремня (обычно 60 000–120 000 км или 5–7 лет). Резина со временем теряет эластичность, а внутренние повреждения корда не определяются визуально.

Комплект замены: ремень, ролики, натяжитель

При замене ремня ГРМ категорически не рекомендуется ограничиваться только установкой нового ремня. Одновременно меняется весь комплект компонентов: сам ремень, ролики (натяжной и опорный), а также натяжитель. Это связано с тем, что все элементы системы работают в условиях высоких нагрузок и изнашиваются синхронно.

Ролики обеспечивают правильное натяжение и траекторию движения ремня, а натяжитель компенсирует естественное растяжение резины. Если оставить старые ролики или ослабленный натяжитель, даже новый ремень может соскочить или порваться из-за перекосов, вибрации или недостаточного натяжения.

Состав комплекта и функции компонентов

Компонент	Назначение
Ремень ГРМ	Синхронизирует вращение коленвала и распредвала
Натяжной ролик	Корректирует и поддерживает рабочее натяжение ремня
Опорный ролик	Задает траекторию движения ремня, снижает вибрации
Натяжитель	Автоматически или вручную регулирует силу натяжения

Критические последствия экономии:

Деформация старых роликов вызывает перекос ремня и ускоренный износ
Изношенный натяжитель не фиксирует оптимальное натяжение → риск проскальзывания
Разрушение подшипников роликов ведет к заклиниванию и обрыву ремня

Производители всегда указывают замену комплекта как обязательное требование. Ресурс компонентов рассчитан на один цикл эксплуатации, а стоимость роликов несопоставима с риском капитального ремонта двигателя при обрыве.

Отказ от экономии на комплектующих

Качество ремня ГРМ и сопутствующих компонентов напрямую влияет на ресурс и надежность всей системы газораспределения. Дешевые аналоги часто изготавливаются из материалов с низкой износостойкостью, не соответствуют заводским допускам по прочности на растяжение или имеют критичные отклонения в геометрии зубьев. Такие детали склонны к преждевременному растрескиванию, расслоению корда или проскальзыванию, что нивелирует саму цель замены.

Экономия на роликах (натяжном и обводном) или помпе охлаждения несет аналогичные риски. Износ подшипников дешевых роликов вызывает вибрации и ускоренное разрушение ремня, а неоригинальная помпа с низкокачественными сальниками или крыльчаткой может заклинить, спровоцировав обрыв. В обоих случаях итог один – встречное столкновение поршней с клапанами, требующее капитального ремонта двигателя.

Ключевые аспекты выбора комплектующих

Сертифицированные производители: Отдавайте предпочтение брендам, одобренным автозаводом (OEM) или имеющим международные сертификаты качества (ISO/TS 16949).
Полный комплект: Меняйте все компоненты системы единовременно: ремень, натяжной ролик, обводной ролик, помпу охлаждения и сальники.
Проверка подлинности: Покупайте запчасти у официальных дистрибьюторов. Контрафактная упаковка или отсутствие защитных голограмм – тревожные признаки.

Экономия на:	Потенциальные последствия	Долгосрочный эффект
Ремне	Обрыв, расслоение корда	Разрушение клапанов, поршней, ГБЦ
Роликах	Заклинивание подшипника, вибрация	Ускоренный износ ремня, перескок меток
Помпе	Течь антифриза, заклинивание вала	Гидроудар, деформация шатунов, обрыв ремня
Работе СТО	Неправильная натяжка, ошибки сборки	Преждевременный выход из строя даже дорогих деталей

Стоимость капитального ремонта двигателя после обрыва ремня в 5-10 раз превышает цену премиального комплекта ГРМ с установкой. Надежный монтаж квалифицированным мастером с использованием динамометрического ключа так же важен, как и качество деталей – перетянутые ролики или смещенные шкивы гарантированно сокращают ресурс системы. Инвестиции в оригинальные или проверенные premium-аналоги – единственная страховка от катастрофических последствий.

Замер степени натяжения после установки

После монтажа нового ремня ГРМ критически важно проверить степень его натяжения. Недостаточное натяжение вызывает проскальзывание зубьев относительно шкивов, что нарушает синхронизацию валов и ведёт к пропускам зажигания. Чрезмерное натяжение создаёт нагрузку на подшипники помпы, коленчатого и распределительного валов, сокращая их ресурс и повышая риск обрыва.

Точность натяжения контролируется специальным инструментом – тензиометром. Прибор измеряет усилие прогиба ремня на участке между шкивами с определённым усилием (например, 10 Н). Полученные значения сравниваются с нормативами производителя двигателя, которые варьируются в зависимости от длины ремня и конструкции силового агрегата.

Процедура проверки натяжения

Измерения выполняются в строгой последовательности:

Ремень устанавливается согласно меткам ГРМ
Натяжитель фиксируется в рабочем положении (пружиной или механическим фиксатором)
Тензиометр прикладывается перпендикулярно к центральной точке самого длинного участка ремня между шкивами
Прибор создаёт калиброванное усилие нажатия
Фиксируется величина прогиба ремня в миллиметрах

Состояние натяжения	Признаки	Риски
Слабое	Вибрация ремня, свист на холостом ходу	Перескок зубьев, деформация рёбер жёсткости
Нормальное	Ровный шум работы, прогиб в пределах допуска	Отсутствуют при соблюдении интервалов замены
Чрезмерное	Гул подшипников, перегрев ремня	Растрескивание корда, ускоренный износ роликов

Корректировка осуществляется регулировочным болтом натяжителя или смещением помпы (в системах с ручной регулировкой). После изменения положения механизма обязателен повторный замер тензиометром. Игнорирование этого этапа приводит к ошибкам, которые проявляются через 500-1000 км пробега повышенной вибрацией или посторонними шумами.

Совмещение с заменой помпы охлаждения

Помпа охлаждения двигателя напрямую связана с ремнем ГРМ: в большинстве конструкций привод водяного насоса осуществляется именно этим ремнем. При замене ремня ГРМ демонтируется весь приводной узел, включая натяжные ролики и защитные кожухи, что открывает прямой доступ к помпе.

Замена помпы одновременно с ремнем ГРМ – экономически и технически оправданное решение. Во-первых, стоимость помпы несопоставима с трудозатратами на повторную разборку узла. Во-вторых, износ помпы способен спровоцировать серьезные поломки: подтекание антифриза на новый ремень ускоряет его разрушение, а заклинивание подшипника насоса мгновенно обрывает ремень ГРМ.

Ключевые причины совмещения работ:

Синхронный ресурс: средний срок службы помпы (60-120 тыс. км) совпадает с межсервисным интервалом ремня ГРМ.
Профилактика утечек: старые прокладки помпы часто теряют герметичность после вмешательства в узел.
Риск перегрева: выход помпы из строя после замены ремня ведет к экстренной остановке двигателя и повторной разборке.

Последствия игнорирования замены помпы:

Проблема	Результат
Заклинивание подшипника	Обрыв ремня ГРМ → деформация клапанов и поршней
Течь антифриза	Разрушение резины ремня, коррозия роликов
Падение производительности	Хронический перегрев двигателя → снижение ресурса

Совместная замена исключает двойную оплату работ и минимизирует риски. Использование оригинальных или проверенных аналогов комплектующих обязательно – дешевые помпы часто выходят из строя досрочно.

Диагностика смещения меток

Проверка совпадения установочных меток – ключевой этап при замене ремня ГРМ. Для диагностики необходимо обеспечить доступ к шкивам коленчатого и распределительного валов, а также к маховику двигателя. Коленвал вручную проворачивается за болт крепления шкива строго по часовой стрелке до момента совмещения первой метки.

Контроль выполняется последовательно: сначала проверяется положение метки на шкиве коленвала относительно указателя на блоке цилиндров или защитном кожухе. Затем аналогично сверяется метка на шкиве распредвала с неподвижным указателем ГБЦ. Для двигателей с двумя распредвалами проверяются оба шкива. На дизельных моторах дополнительно контролируется метка на маховике через смотровое окно в картере сцепления.

Признаки и последствия смещения

Основные симптомы несовпадения меток:

Затрудненный запуск двигателя или полный отказ
Хлопки во впускном/выпускном тракте
Плавающие обороты холостого хода
Заметное снижение мощности

Критические последствия при игнорировании проблемы:

Удар клапанов о поршни из-за нарушения фаз газораспределения
Деформация стержней клапанов и повреждение направляющих втулок
Разрушение поршневых юбок и задиры на зеркале цилиндров
Обрыв ремня ГРМ с необходимостью капитального ремонта двигателя

Точность проверки меток обеспечивается при помощи:

Инструмент	Назначение
Стробоскоп	Контроль фаз на работающем двигателе
Специальные фиксаторы	Блокировка валов при замене ремня
Маркер-краситель	Обновление стертых меток

Самостоятельная замена: риски и сложности

Самостоятельная замена ремня ГРМ требует глубокого понимания устройства двигателя и точного соблюдения регламента работ. Ошибки в процессе грозят критическими последствиями: обрыв нового ремня, удар поршней по клапанам и необходимость капитального ремонта силового агрегата.

Необходимость использования специализированного инструмента значительно усложняет задачу. Для фиксации распредвалов, коленвала и натяжителей требуются стопорные штифты и фиксаторы, отсутствие которых приводит к нарушению синхронизации механизмов даже при правильной установке ремня.

Основные сложности при замене

Точная синхронизация меток: Малейшее смещение валов (даже на 1 зуб) вызывает сбои в работе клапанов и снижение компрессии.
Доступ к компонентам: Демонтаж защиты двигателя, шкивов и вспомогательных агрегатов (генератора, помпы) занимает до 70% времени работ.
Корректное натяжение: Недостаточное натяжение вызывает проскальзывание, избыточное – ускоренный износ подшипников и обрыв.

Распространённая ошибка	Последствие
Неправильная установка меток ГРМ	Деформация клапанов, повреждение поршней
Игнорирование замены роликов/помпы	Преждевременный обрыв нового ремня
Нарушение момента затяжки болтов	Разрушение шкивов, срез шпонок коленвала

Важно: Производители указывают интервалы замены не только ремня, но и сопутствующих компонентов – натяжных роликов, сальников и помпы охлаждения. Их одновременная замена предотвращает повторный разбор узла через короткий пробег.

Отсутствие доступа к дилерскому сканеру для сброса ошибок ЭБУ после аварийной остановки двигателя.
Риск повреждения датчиков положения распредвала (CAM) или коленвала (CRK) при неаккуратной разборке.
Невозможность проверить корректность работы натяжителя без профессионального стенда.

Ошибки при монтаже и их последствия

Неправильная установка ремня ГРМ провоцирует критические нарушения синхронизации работы коленчатого и распределительного валов. Это вызывает механические повреждения компонентов двигателя, которые часто требуют капитального ремонта.

Распространенные ошибки монтажа ведут к ускоренному износу ремня и смежным поломкам. Игнорирование правил установки сокращает ресурс системы в 3-5 раз и создает риск внезапного обрыва даже нового ремня.

Типичные ошибки и их влияние

Ошибка	Последствия
Смещение меток ГРМ	Встреча поршней с клапанами → деформация клапанов, повреждение поршней, разрушение направляющих втулок
Неправильное натяжение (перетяг/недотяг)	Слабое натяжение: проскальзывание ремня, перегрев, ускоренный износ, срезание зубьев Сильное натяжение: деформация валов, разрушение подшипников натяжителя/роликов, вибрации
Загрязнение ремня (масло, антифриз, песок)	Разрушение структуры резины, вспучивание поверхности, ускоренный износ, обрыв при нагрузке
Незаменённые компоненты (ролики, сальники, помпа)	Заклинивание подшипников → резкий обрыв ремня, повреждение клапанного механизма
Нарушение направления установки (для ремней с направленным рисунком)	Снижение сцепления с шестернями, ускоренный износ зубьев, шум при работе

Использование сервисных штифтов для фиксации

Сервисные штифты (фиксаторы) – специальные инструменты для жесткой блокировки коленчатого и распределительных валов в строго заданном положении при замене ремня ГРМ. Они предотвращают проворачивание валов относительно друг друга, что критически важно для сохранения синхронизации работы двигателя.

Применение штифтов гарантирует совпадение меток на шкивах и блоке цилиндров после установки нового ремня. Без фиксации даже незначительное смещение валов при снятии старого ремня приводит к нарушению фаз газораспределения, что может вызвать удар клапанов о поршни при запуске двигателя.

Порядок использования фиксаторов

Вручную провернуть коленвал до совмещения метки на шкиве с установочным указателем на блоке двигателя.
Вставить штифт коленвала через технологическое отверстие в блоке цилиндров (точное расположение указано в руководстве по ремонту).
Зафиксировать распредвалы штифтами через отверстия в задних крышках ремня ГРМ или с помощью спецпазов на шкивах.
Убедиться, что все фиксаторы вошли до упора без усилия – это подтверждает правильность положения валов.

Важные нюансы:

Только для TDC: Штифты работают исключительно в позиции верхней мертвой точки (ВМТ) 1-го цилиндра.
Снятие перед проворотом: Все фиксаторы обязательно извлекаются перед прокруткой двигателя после установки ремня.
Запрет на запуск: Попытка запуска двигателя с установленными штифтами приведет к серьезным поломкам.

Риск без фиксации	Результат применения штифтов
Сдвиг валов при демонтаже ремня	Абсолютная стабилизация положения валов
Ошибка в совмещении меток на 1 зуб	Гарантированное точное соответствие меток
Деформация клапанов при первом запуске	Исключение контакта клапанов с поршнями

Использование оригинальных штифтов или качественных аналогов обязательно – самодельные приспособления (сверла, гвозди) часто ломаются внутри отверстий, вызывая сложный ремонт. Диагностика правильности установки ремня после завершения работ осуществляется двойной проверкой меток и ручным прокручиванием коленвала на 2 оборота.

Контроль меток коленвала после сборки

После установки нового ремня ГРМ критически важно проверить совпадение установочных меток на коленчатом валу и распределительных валах. Несоосность даже на один зуб приводит к нарушению фаз газораспределения, что вызывает серьезные повреждения двигателя. Коленвал задает базовое положение поршней, поэтому его метка является отправной точкой для всей синхронизации.

Проворачивайте коленчатый вал за болт крепления шкива строго по часовой стрелке на два полных оборота (720°). Это позволяет ремню занять рабочее положение на зубьях шкивов и исключает натяжение при обратном ходе. После проворачивания немедленно повторно проверьте положение всех меток – коленвала, распредвалов (и балансирного вала при его наличии).

Ключевые шаги контроля

Проворот вручную: Используйте только ключ на болте коленвала, никогда не проворачивайте двигатель за распредвал.
Плавное вращение: При ощущении сопротивления или заклинивания немедленно остановитесь – вероятна ошибка монтажа.
Фиксация ВМТ: Убедитесь, что метка коленвала точно совпадает с отметкой на блоке цилиндров (обычно соответствует ВМТ 1-го цилиндра).
Визуальная сверка: Метки распредвалов должны быть строго напротив друг друга (для DOHC) или совпадать с корпусными рисками (для SOHC).

Только при безупречном совпадении всех меток после проворота можно запускать двигатель. Пренебрежение этим этапом – основная причина встречи клапанов с поршнями после замены ремня ГРМ.

Особенности работы с V-образными моторами

Конструкция V-образного двигателя предполагает наличие двух рядов цилиндров, расположенных под углом друг к другу. Это требует сложной схемы привода газораспределительного механизма: ремень ГРМ обслуживает минимум два распределительных вала (по одному на каждую головку блока), а также балансирные валы и помпу. Длина ремня значительно больше, чем в рядных моторах, а его траектория проходит через большее количество направляющих роликов.

Синхронизация валов требует предельной точности из-за двойного комплекта меток. Необходимо одновременно контролировать положение коленчатого вала и обоих распредвалов. Ошибка даже на один зуб на одной из головок блока нарушает фазы газораспределения, что гарантированно приводит к встрече клапанов с поршнями при оборотах двигателя.

Сложность доступа: Замена часто требует демонтажа креплений двигателя, кронштейнов навесного оборудования или даже подушек безопасности.
Двойной комплект роликов: Используется большее количество обводных и натяжных роликов, все они подлежат обязательной замене вместе с ремнем.
Тип натяжителя: Применяются гидравлические или механические автоматические натяжители сложной конструкции. Их корректная установка и проверка работоспособности критичны.
Риски при ошибках: Последствия обрыва или перескока ремня катастрофичны для обеих головок блока цилиндров одновременно, ремонт дороже в 2 раза по сравнению с рядным мотором.

Обязательные действия при замене: Фиксация распредвалов спецприспособлениями, проверка совпадения меток после 2-3 прокруток коленвала вручную, контроль натяжения по меткам производителя. Игнорирование этих этапов – основная причина последующих поломок.

Первые пуски после замены: порядок действий

Перед первым запуском двигателя после замены ремня ГРМ и смежных компонентов (роликов, помпы) критически важно убедиться в правильности установки. Проверьте точность совпадения меток на шкивах распредвала(ов), коленчатого вала и, при наличии, балансирного вала с метками на блоке двигателя или крышках. Убедитесь, что ремень натянут строго по спецификации производителя – недостаточное натяжение может вызвать перескок зубьев, а избыточное приведет к ускоренному износу подшипников и самого ремня.

После проверки меток и натяжения, проворачивайте коленчатый вал вручную на 2 полных оборота (720 градусов) ключом за болт коленвала, ни в коем случае не используя стартер. Это необходимо для окончательной проверки правильности установки фаз газораспределения и отсутствия механических препятствий (например, поршень не ударяет в клапан при возможной ошибке). Проворачивание должно происходить плавно и равномерно, без заеданий и характерных стуков. Если вращение тугое или слышен удар – немедленно остановитесь и перепроверьте установку.

Процедура первого запуска

Проверьте уровни технических жидкостей: Моторное масло, охлаждающая жидкость (особенно если менялась помпа), тормозная жидкость.
Снимите предохранитель топливного насоса или реле: Это отключит подачу топлива в цилиндры.
Прокрутите двигатель стартером: В течение 10-15 секунд. Цель – создать давление масла в системе смазки после слива и заполнить магистрали. Следите за контрольной лампой давления масла – она должна погаснуть в течение нескольких секунд.
Верните предохранитель/реле топливного насоса на место.
Запустите двигатель: Дайте ему поработать на холостых оборотах (обычно 3-5 минут). Внимательно слушайте:
- Отсутствие посторонних стуков, скрежета или свиста.
- Стабильность работы (двигатель не должен "троить" или глохнуть).
- Равномерность звука работы ремня и роликов.
Проверьте герметичность системы охлаждения: Убедитесь в отсутствии течей из-под помпы, патрубков и мест соединений.

После успешного запуска и кратковременной работы на холостом ходу, избегайте резких нагрузок на двигатель в первые 50-100 км пробега. Дайте новым компонентам (особенно роликам) приработаться. Внимательно следите за температурой двигателя и контрольными лампами в течение первых поездок. Любые отклонения от нормальной работы – повод для немедленной диагностики.

Тест-драйв для оценки работоспособности

Тест-драйв позволяет выявить косвенные признаки критического износа или неправильной установки ремня ГРМ через поведение двигателя. Эти симптомы проявляются при различных режимах работы мотора и требуют немедленной диагностики.

Во время движения обращайте внимание на следующие отклонения в работе двигателя:

Ключевые индикаторы проблем:

Неустойчивый холостой ход
Плавающие или неровные обороты, вибрации на холостом ходу.
Потеря мощности
Заметное снижение тяги при разгоне или движении в гору.
Металлический стук в области ГБЦ
Цокающие звуки, синхронные с оборотами двигателя.
Детонация
Характерные "звонкие" стуки при нагрузке (особенно на низких оборотах).
Затрудненный запуск
Длительная прокрутка стартера перед запуском.

Проверяйте реакцию мотора при резком нажатии педали газа на низких (1500-2000 об/мин) и средних (3000-4000 об/мин) оборотах. Любые провалы, рывки или посторонние звуки в этих режимах – тревожный сигнал.

Симптом	Возможная причина	Риск
Стук в верхней части двигателя	Смещение фаз газораспределения	Удар клапанов о поршни
Резкое падение мощности	Проскальзывание ремня на шкивах	Перегрев, обрыв

Маркировка нового ремня при установке

Перед установкой нового ремня ГРМ тщательно сверьте его маркировку со спецификациями производителя автомобиля. На ремне должны быть указаны: бренд, каталожный номер, дата производства и направление вращения (если применимо). Эти данные наносятся лазером или тиснением на наружной стороне.

Обратите внимание на метки синхронизации – цветные линии или точки на зубцах ремня. Они строго совпадают с отметками на шкивах распредвала(ов) и коленвала при правильном положении валов. Отсутствие совпадения приведет к нарушению фаз газораспределения.

Ключевые шаги при работе с маркировкой:

Сравнение каталожного номера – убедитесь, что ремень соответствует модели двигателя.
Контроль даты изготовления – не используйте ремни старше 5 лет, даже в оригинальной упаковке.
Проверка направления вращения – если на ремне есть стрелка, установите её по ходу движения шкивов.
Совмещение установочных меток – при фиксации ремня цветные отметки должны точно совпадать с:
- Меткой на крышке коленвала
- Метками распредвалов (для DOHC-двигателей)
- Меткой балансирного вала (при наличии)

Маркировка	Значение	Пример
Каталожный номер	Уникальный код модели	Contitech CT1023
Дата производства	Неделя/год изготовления	3221 (32-я неделя 2021)
Направляющая стрелка	Ориентация установки	▲ Rotation

Важно! После натяжения проверните двигатель вручную на 2 полных оборота и повторно сверьте метки. Смещение даже на 1 зуб требует переустановки.

Архивация документов о замене ремня ГРМ

Сохранение документального подтверждения замены ремня ГРМ критически важно для отслеживания истории обслуживания автомобиля. Эти материалы служат юридическим доказательством выполнения работ и основанием для гарантийных обязательств сервиса или производителя запчастей. Отсутствие документов может привести к спорным ситуациям при поломке двигателя из-за обрыва ремня.

В пакет документов входят: акт выполненных работ с указанием даты, пробега и перечня установленных компонентов (ремень, ролики, помпа), гарантийный талон, кассовый чек и техническая спецификация запчастей. Рекомендуется хранить их до следующей плановой замены комплекта ГРМ или минимум 3 года (срок исковой давности по гарантии).

Ключевые аспекты организации архива

Тип документа	Обязательные реквизиты	Минимальный срок хранения
Акт приёмки-сдачи работ	VIN, пробег, дата, печать СТО	До следующей замены ГРМ + 1 год
Гарантийный талон	Серийные номера запчастей, срок гарантии	Весь гарантийный период + 6 месяцев
Чек/платёжное поручение	Стоимость работ и материалов	3 года (фискальные требования)

Цифровое дублирование (скан или фото) предотвращает утерю бумажных оригиналов. Особое внимание уделяйте маркировкам установленных деталей – они понадобятся при гарантийном ремонте. При продаже автомобиля наличие этого архива повышает рыночную стоимость и доверие покупателя.

Планирование следующего обслуживания

Замена ремня ГРМ – регламентная процедура, требующая строгого следования межсервисным интервалам. Эти сроки индивидуальны для каждой модели авто и указываются производителем в технической документации (обычно от 60 000 до 150 000 км или через 4-8 лет). Игнорирование регламента приводит к катастрофическим последствиям для двигателя.

Для точного планирования следующей замены используйте два ключевых параметра: текущий пробег автомобиля и дату последней установки ремня. Добавьте к ним регламентный интервал от производителя. Например, если машина прошла 40 000 км после замены, а требуемый интервал – 90 000 км, следующий сервис запланируйте на 130 000 км пробега. Параллельно учитывайте временной лимит – даже при небольшом пробеге ремень стареет и требует обновления.

Контрольные точки при планировании

Изучите мануал: Точный интервал указан в руководстве по эксплуатации или сервисной книжке.
Фиксируйте данные: Запишите пробег и дату последней замены – это точка отсчёта.
Учитывайте условия эксплуатации: Агрессивная езда, частые пуски/остановки мотора, экстремальные температуры сокращают ресурс.

Фактор	Влияние на интервал замены
Тип двигателя (турбо/атмосферный)	Турбированные моторы часто требуют более частой замены
Состояние смежных узлов	Износ помпы, натяжителей или роликов может ускорить замену всего комплекта
Качество установленного ремня	Неоригинальные или контрафактные изделия снижают надёжность

Важно: При покупке подержанного авто без подтверждённой истории обслуживания немедленно замените ремень ГРМ и смежные компоненты. Экономия на этой процедуре – главная причина "встречи" клапанов с поршнями.

Защита двигателя как главная цель

Ремень ГРМ выполняет критически важную синхронизацию вращения коленчатого и распределительного валов, обеспечивая точное взаимодействие поршней и клапанов двигателя. При его обрыве или перескакивании зубьев синхронизация мгновенно нарушается, что приводит к катастрофическому столкновению клапанов с поршнями на высоких оборотах. Это происходит потому, что клапаны остаются в открытом положении, а поршни продолжают движение по инерции, ударяя по ним с огромной силой.

Регулярная замена ремня ГРМ строго по регламенту производителя – единственный способ предотвратить подобный сценарий. Даже незначительные трещины, расслоения или следы масла на ремне резко повышают риск обрыва. Своевременное обслуживание исключает ударное воздействие на клапаны, поршни, шатуны и стенки цилиндров, сохраняя геометрию двигателя и предотвращая необходимость дорогостоящего капитального ремонта.

Ключевые последствия обрыва ремня ГРМ:

Деформация клапанов: стержни клапанов гнутся при ударе о поршни
Разрушение поршней: образование вмятин, сколов или пробоев днища
Повреждение направляющих втулок и седел клапанов
Деформация распредвала и разрушение рокеров
Задиры на стенках цилиндров от осколков деталей

Сопутствующие компоненты (натяжные ролики, помпа) меняются одновременно с ремнем, так как их износ напрямую влияет на целостность зубчатой передачи. Игнорирование межсервисных интервалов даже на 5-10 тыс. км эквивалентно игре в «русскую рулетку» с двигателем, где ставкой является его полная работоспособность.

Список источников

Информация для статьи о ремне ГРМ основана на технической документации производителей автомобилей и компонентов, а также специализированной литературе по устройству и обслуживанию двигателей. Акцент сделан на общепринятые инженерные стандарты и рекомендации по эксплуатации.

При подготовке материалов использовались авторитетные отраслевые источники, включая руководства по ремонту, каталоги запчастей и данные исследований ресурса узлов двигателя. Все сведения прошли перекрестную проверку для обеспечения технической точности.

Официальные сервисные руководства и мануалы ведущих автопроизводителей (Volkswagen, Toyota, Renault-Nissan и др.)
Технические каталоги и эксплуатационные стандарты производителей ремней ГРМ (Gates, Contitech, BOSCH)
Учебные пособия по конструкции ДВС для профильных учебных заведений
Отчеты сервисных центров о статистике отказов двигателей
Инженерные исследования по материалам и износостойкости резинотехнических изделий

Фактор риска	Последствия для ремня ГРМ
Низкие температуры	Затвердение резины, снижение гибкости
Короткий цикл работы	Накопление конденсата в обводных роликах
Частые пуски	Ударные нагрузки при прокрутке коленвала
