Подбор и характеристики мониторов для камер заднего вида

Статья обновлена: 18.08.2025

Камера заднего вида давно перешла из разряда опций премиум-класса в базовую необходимость для безопасного маневрирования. Однако её эффективность напрямую зависит от устройства, которое транслирует обзор – монитора.

Выбор подходящего дисплея определяет удобство парковки, чёткость изображения в любых условиях и общую надёжность системы. От размеров экрана и типа матрицы до разрешения и способа подключения – каждая характеристика влияет на конечный результат.

В этой статье подробно разберём ключевые параметры мониторов для камер заднего вида, сравним популярные типы устройств и дадим практические рекомендации по выбору оптимального решения для разных задач и бюджетов.

Виды мониторов: накладные и встраиваемые модели

Мониторы для камер заднего вида делятся на две основные категории по типу установки: накладные и встраиваемые. Каждый вариант обладает уникальными особенностями монтажа, дизайна и функциональности, напрямую влияя на удобство использования и интеграцию в салон автомобиля.

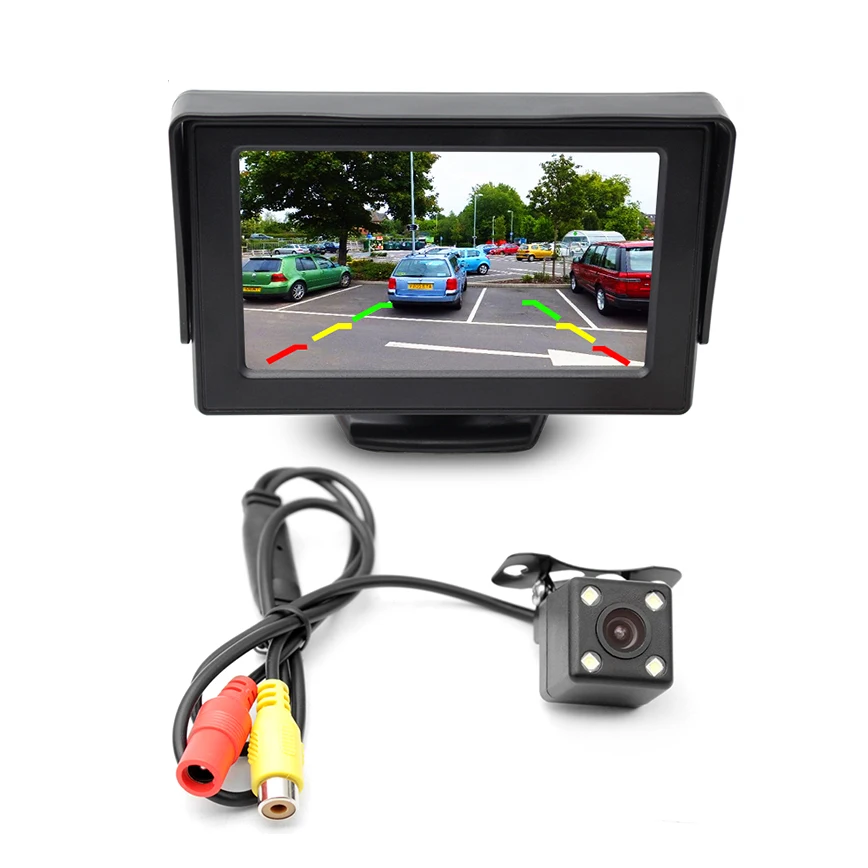

Накладные модели монтируются поверх существующих элементов: на торпедо, лобовое стекло или козырек зеркала заднего вида. Они не требуют вмешательства в заводскую конструкцию авто, что упрощает установку и демонтаж. Встраиваемые решения интегрируются в штатные панели приборов, магнитолы или подголовники, заменяя собой часть интерьера для создания лаконичного вида.

Сравнительные характеристики

Параметр	Накладные модели	Встраиваемые модели
Сложность установки	Минимальная (крепление на присосках/липучках)	Высокая (требуется разборка панелей)
Гибкость размещения	Любая поверхность в зоне видимости водителя	Только специализированные штатные зоны
Эстетика	Видимые провода, выступающий корпус	Скрытый монтаж, органичное вписывание в интерьер
Мобильность	Легкий перенос между автомобилями	Постоянное размещение

Ключевые особенности накладных мониторов:

• Автономное питание от прикуривателя или батареек
• Диагональ 3.5"-7" с регулируемым углом наклона
• Антибликовые экраны для работы при солнечном свете

Специфика встраиваемых решений:

1. Подключение к бортовой сети с интегрированной проводкой
2. Совместимость с мультимедийными системами (Android Auto/CarPlay)
3. Варианты исполнения:
   • В зеркало заднего вида
   • В штатную магнитолу 1DIN/2DIN
   • В потолочные консоли или подголовники

При выборе учитывайте: накладные мониторы предпочтительны для временного использования или бюджетных решений, тогда как встраиваемые обеспечивают максимальную надежность и эргономику при постоянной эксплуатации. Размер экрана варьируется от 3.5 до 12 дюймов в зависимости от типа модели и задач.

Диагональ экрана: подбор оптимального размера

Диагональ дисплея напрямую влияет на информативность и удобство восприятия картинки с камеры заднего вида. Слишком маленький экран затруднит различение деталей и объектов в слепых зонах, особенно при парковке или движении задним ходом в условиях плохой видимости. Слишком крупный монитор может создать неудобства: чрезмерно выступать в салон, перекрывать обзор водителю или выглядеть громоздко в интерьере автомобиля.

При выборе размера диагонали учитывайте три ключевых фактора: тип установки (встроен в зеркало, отдельно на торпедо или панель), расстояние от глаз водителя до экрана и общую площадь обзора лобового стекла. Для большинства легковых автомобилей оптимальным считается диапазон 5-7 дюймов, обеспечивающий баланс между читаемостью изображения и эргономикой.

Рекомендации по выбору диагонали

Диагональ (дюймы)	Тип установки	Преимущества	Недостатки
3.5–4.3	Встроенные в зеркало	Не занимает место, сохранение заводского дизайна	Мало деталей, сложно оценить дистанцию
5.0–6.0	Отдельные на панель/торпедо	Универсальность, хорошая детализация	Требует места для монтажа
7.0–9.0	Штатные мультимедийные системы	Отличная видимость, мультизадачность	Риск загораживания обзора, высокая цена

Дополнительные критерии выбора:

• Разрешение экрана – для диагонали 7"+ обязательно Full HD (1920×1080) для четкости
• Формат изображения – 16:9 лучше передает картинку с широкоугольных камер
• Угол обзора водителя – проверьте отсутствие бликов и комфортный взгляд без отрыва от дороги

Сенсорное управление vs физические кнопки

Сенсорные экраны обеспечивают современный дизайн и гибкость интерфейса, позволяя адаптировать виртуальные кнопки под разные задачи. Они упрощают интеграцию дополнительных функций (настройки камеры, режимы парковки) без усложнения конструкции корпуса. Однако управление требует визуального контроля, что отвлекает внимание от дороги.

Физические кнопки гарантируют мгновенный тактильный отклик и возможность управления на ощупь. Механические элементы устойчивы к случайным касаниям и работают в любых погодных условиях, включая дождь или зимой в перчатках. Минусы – ограниченное количество функций и увеличение габаритов корпуса монитора.

Сравнительные характеристики

Критерий	Сенсорное управление	Физические кнопки
Безопасность в движении	Требует отвлечения на экран	Тактильный контроль без взгляда
Функциональность	Гибкие настройки, сменные меню	Ограниченный набор действий
Надежность	Чувствительность к влаге/грязи	Устойчивость к внешним воздействиям
Эргономика	Минимализм дизайна	Быстрая активация в экстренных ситуациях

Рекомендации по выбору: Для частых маневров в плотном потоке предпочтительны модели с выделенными кнопками быстрого доступа (вкл/выкл, переключение камер). Сенсорный интерфейс актуален при работе с картами или многоуровневыми настройками, но требует установки монитора в зоне легкой видимости.

Аспекты выбора по типу крепления

Тип крепления определяет удобство размещения монитора в салоне и влияет на обзорность. Основные варианты включают стационарную установку на панель или лобовое стекло, а также съёмные решения с магнитными или кронштейнными фиксаторами. Важно учитывать устойчивость конструкции к вибрациям и простоту регулировки угла обзора.

Габариты крепёжных элементов должны соответствовать месту монтажа без перекрытия критически важных зон приборной панели или обзора дороги. Для многофункциональных моделей оцените возможность быстрого демонтажа при парковке или необходимости использования устройства вне автомобиля.

Распространённые типы креплений

• Присоски к стеклу – универсальны, но могут терять фиксацию при перепадах температуры
• Клейкие площадки – обеспечивают постоянное размещение, но оставляют следы при демонтаже
• Магнитные держатели – удобны для частого снятия монитора, требуют металлической пластины на панели
• Встраиваемые модули – интегрируются в штатные элементы салона (подголовники, зеркала)

Тип крепления	Преимущества	Ограничения
Присоски	Быстрая установка, регулировка угла	Ненадёжность в мороз/жару
Клейкая основа	Виброустойчивость, минимальный сдвиг	Сложность переноса, следы клея
Магнитное	Мгновенное снятие/установка	Требует ровной металлической поверхности

1. Оцените совместимость с материалом панели – мягкий пластик может деформироваться под тяжёлыми кронштейнами
2. Проверьте диапазон регулировок – вертикальный/горизонтальный наклон необходим для компенсации бликов
3. Убедитесь в наличии антивандальных элементов (фиксирующих винтов) при парковке в общественных местах

Разрешение дисплея и его влияние на детализацию

Разрешение экрана напрямую определяет чёткость отображения картинки с камеры заднего вида. Оно измеряется в пикселях (например, 1280×720 или 1920×1080) и показывает количество точек изображения по горизонтали и вертикали. Чем выше эти значения, тем плотнее пиксельная сетка дисплея.

При низком разрешении (800×480 или ниже) мелкие объекты – такие как бордюры, камни или детали других автомобилей – сливаются в размытые пятна. Это критично при парковке, когда необходимо точно оценить дистанцию до препятствий. Высокое разрешение (Full HD 1920×1080 и выше) сохраняет чёткость контуров и текстур, позволяя различать даже тонкие тросы или трещины на асфальте.

Факторы влияния на детализацию

• Соответствие разрешению камеры: Монитор 720p не раскроет потенциал камеры 1080p, выводя изображение в сжатом виде.
• Плотность пикселей (PPI): На экранах от 7 дюймов рекомендован минимум 170 PPI для исключения "зернистости".
• Цифровое масштабирование: При увеличении картинки низкое разрешение усиливает пикселизацию, делая объекты неопознаваемыми.

Разрешение	Минимальный размер экрана	Рекомендуемый сценарий
HD (1280×720)	5-6 дюймов	Базовое наблюдение за крупными объектами
Full HD (1920×1080)	7-8 дюймов	Точная парковка, распознавание мелких деталей
2K/4K	От 9 дюймов	Системы с многокамерным обзором или ИИ-аналитикой

Важно: Разрешение свыше Full HD требует мощного процессора для обработки видео без задержек. При выборе сопоставляйте параметры камеры и дисплея – премиальная камера с 4K-сенсором теряет смысл с монитором HD.

Характеристики яркости и контрастности

Яркость экрана измеряется в канделах на квадратный метр (кд/м²) и определяет способность дисплея оставаться читаемым при солнечном свете. Для автомобильных мониторов критично значение от 500 кд/м² и выше – это гарантирует четкое изображение даже в яркий полдень. Низкая яркость приведет к "засвечиванию" картинки, что опасно при парковке или движении задним ходом.

Контрастность отражает разницу между самой темной и самой светлой точками экрана (например, 1000:1). Высокий показатель обеспечивает детализацию в тенях и светлых участках, что принципиально важно для распознавания препятствий в сумерках или ночью. Низкая контрастность "смазывает" объекты на фоне асфальта или в условиях плохой освещенности.

Ключевые аспекты выбора

• Адаптивная регулировка: Датчики освещенности автоматически корректируют яркость при смене дня/ночи.
• Угол обзора: IPS-матрицы сохраняют контраст до 178°, предотвращая "выцветание" изображения с боковых ракурсов.
• Антибликовое покрытие: Рассеивает отражения фар и солнечных лучей, повышая практическую контрастность.

Параметр	Минимум	Рекомендуемо	Преимущества
Яркость (кд/м²)	300	500+	Видимость на солнце
Контрастность	700:1	1000:1+	Детализация в темноте

Важно: Избыточная яркость ночью вызывает усталость глаз – ищите модели с ночным режимом, приглушающим подсветку. Для камер заднего вида с ИК-подсветкой проверяйте корректность отображения черно-белого изображения в условиях 0 люкс.

Требования к антибликовому покрытию

Антибликовое покрытие критически важно для мониторов камер заднего вида, так как обеспечивает четкую видимость изображения при любом освещении. Оно минимизирует отражения от солнца, фар встречных автомобилей или уличных фонарей, предотвращая "засвечивание" экрана и позволяя водителю быстро идентифицировать препятствия.

Эффективность покрытия напрямую влияет на безопасность маневров, особенно в темное время суток или при ярком солнечном свете. Некачественный антибликовый слой создает размытость, снижает контрастность и приводит к усталости глаз, поэтому выбор монитора с правильно реализованной защитой от бликов – обязательное условие.

Ключевые характеристики покрытия

• Многослойная структура: Оптимальное решение – 3-5 микроскопических слоев с разным коэффициентом преломления света, рассеивающих отражения под разными углами.
• Сохранение цветопередачи: Покрытие не должно искажать цвета или вызывать эффект "радуги" (например, как на дешевых матовых пленках).
• Стойкость к царапинам: Защитный слой обязан выдерживать контакт с тканью, щетками и абразивными частицами без потери свойств.
• Равномерность нанесения: Отсутствие видимых пятен, разводов или зон с разной степенью матовости по всей площади экрана.

Тип покрытия	Уровень бликов	Влияние на четкость	Рекомендуемый сценарий
Глянцевое (без защиты)	Очень высокий	Максимальная резкость	Только для затемненных салонов
Матовое (стандартное)	Средний	Легкое "мыло"	Бюджетные модели, дневное использование
Многослойное AR (антиблик + антирефлекс)	Минимальный	Без потери детализации	Универсальное, включая ночную езду и яркое солнце

Дополнительные требования: Покрытие должно сохранять эффективность при температуре от -30°C до +85°C и обладать олеофобным свойством – отталкивать жировые следы от пальцев, что упрощает очистку экрана без специальных средств.

Углы обзора экрана для разных условий

Оптимальный угол обзора монитора напрямую влияет на удобство восприятия картинки с камеры заднего вида. Широкоугольные варианты (120°-180°) обеспечивают максимальный охват пространства непосредственно за автомобилем и по бокам от бампера, что критически важно при парковке в тесных условиях. Они минимизируют "мертвые зоны", но могут искажать пропорции объектов на краях изображения.

Стандартные углы (90°-110°) дают более естественную перспективу без сильных дисторсий, подходят для большинства повседневных задач. При выборе учитывайте высоту установки экрана в салоне и посадку водителя – экран должен оставаться читаемым без необходимости наклонять голову даже при изменении положения тела во время движения или маневров.

Рекомендации по выбору угла обзора

• Городская эксплуатация/парковка: 170°-180° – полный контроль над препятствиями у бампера.
• Универсальное использование: 130°-150° – баланс обзора и реалистичности картинки.
• Буксировка прицепов/длиннобазные авто: 90°-120° – акцент на точное определение дистанции до объектов.

Условия	Оптимальный угол	Особенности
Тесные парковки	170°-180°	Макс. обзор бордюров/столбов, сильная дисторсия
Снег/грязь (камера загрязнена)	≥150°	Компенсация снижения видимости по краям линзы
Езда с прицепом	100°-120°	Четкое видимое разделение фаркопа и препятствия

Важно: Угол обзора камеры и экрана – разные параметры. Монитор с малыми углами обзора по вертикали/горизонтали (менее 160°) будет терять контрастность и цветопередачу, если смотреть на него под боковым углом (например, с пассажирского сиденья). Для безошибочного считывания информации выбирайте модели с IPS-матрицами, сохраняющими читаемость при 178°.

Соответствие разрешения камеры и монитора

Разрешение камеры заднего вида и дисплея должно быть синхронизировано для корректного отображения картинки. Если монитор обладает более высоким разрешением, чем камера, изображение будет растянутым и размытым из-за программного апскейлинга. Обратная ситуация (камера снимает в более высоком разрешении, чем способен отобразить экран) приведёт к потере детализации, так как часть пикселей будет сжата или обрезана.

Ключевым параметром является количество пикселей по горизонтали и вертикали. Например, камера 1280×720 (HD) требует монитора с аналогичным или близким разрешением (минимум 720p). Современные системы часто используют стандарты Full HD (1920×1080) или даже 2K, но важно учитывать, что экран должен поддерживать не только разрешение, но и соотношение сторон камеры (чаще 16:9 или 4:3).

Практические рекомендации

Оптимальная комбинация:

• Бюджетный вариант: Камера 720p + монитор 800×480 или 1024×600
• Стандартное качество: Камера 1080p + монитор 1280×720 или 1920×1080
• Высокая детализация: Камера 2K/4K + монитор с разрешением от 1920×1080 и поддержкой масштабирования

Разрешение камеры	Минимальное разрешение монитора	Рекомендуемое разрешение монитора
600×480 (Аналог/TVI)	640×480	800×600
1280×720 (HD)	1024×600	1280×720
1920×1080 (Full HD)	1280×720	1920×1080
2560×1440 (2K)	1920×1080	2560×1440

Важно: Убедитесь, что разъёмы (AV, HDMI, USB) поддерживают выбранное разрешение. Для цифровых систем (HDMI) проверяйте версию интерфейса – HDMI 1.4 передаёт до 1080p, а для 4K требуется HDMI 2.0 или выше.

Анализ времени отклика дисплея

Время отклика – критичный параметр для мониторов камеры заднего вида, определяющий скорость изменения цвета пикселей (обычно измеряется в миллисекундах для перехода "серый-серый" или "черный-белый-черный"). Низкое значение гарантирует отсутствие размытия и шлейфов при отображении динамичных сцен, например, движущихся объектов позади автомобиля во время парковки.

Оптимальным считается показатель ≤ 5 мс – этого достаточно для плавной визуализации без задержек. Значения выше 10 мс могут приводить к заметному смазыванию изображения при быстром движении, что снижает точность ориентации и повышает риск столкновения с препятствиями. Технологии типа Overdrive (ускорение переключения пикселей) помогают уменьшить задержку, но при агрессивных настройках вызывают артефакты в виде ореолов.

Ключевые аспекты выбора

• Минимально допустимое значение: 8-10 мс для базовых задач, ≤ 5 мс для комфортного использования
• Тип матрицы: TN-панели обеспечивают 1-5 мс, IPS – 4-8 мс (лучшая цветопередача), VA – 5-20 мс (риск размытия)
• Проверка реальных тестов: производители иногда указывают теоретический минимум вместо усредненных данных

Время отклика (мс)	Влияние на изображение	Рекомендация для камеры заднего вида
1-5	Отсутствие видимых артефактов движения	Идеальный вариант
6-10	Незначительное размытие при резкой смене картинки	Допустимо для большинства ситуаций
>10	Заметные шлейфы, ухудшение детализации	Требует тестирования в реальных условиях

Приоритет следует отдавать моделям с технологиями динамической компенсации задержки и проверенными отзывами о работе в движении. Комбинация низкого времени отклика и высокой частоты обновления (≥ 60 Гц) полностью исключает визуальные искажения в критичных сценариях.

Подключение через AV-вход: стандартные параметры

Композитный AV-вход (RCA) – базовый аналоговый интерфейс для передачи видеосигнала от камеры заднего вида к монитору. Он использует один коаксиальный кабель с разъемом типа "тюльпан", чаще всего желтого цвета, для передачи объединенного видеосигнала. Этот метод подключения универсален и совместим с большинством бюджетных камер.

Стандартные характеристики сигнала через AV-вход строго регламентированы для обеспечения совместимости между устройствами разных производителей. Основные параметры включают разрешение, частоту обновления и тип кодирования цвета, что напрямую влияет на качество выводимого изображения.

Ключевые характеристики сигнала

При подключении через композитный вход учитываются следующие технические нормы:

• Разрешение: 480i (720×480) для NTSC или 576i (720×576) для PAL/SECAM
• Частота кадров: 30 кадров/сек (NTSC) или 25 кадров/сек (PAL/SECAM)
• Цветовая модель: YC (яркость + цветность) с аналоговым кодированием
• Соотношение сторон: 4:3 или 16:9 (автоматическая адаптация)

Важные особенности подключения:

1. Требует отдельного питания для активной камеры (12V от автосети)
2. Автоматическая активация монитора при включении задней передачи (через сигнальный провод)
3. Максимальная длина кабеля без потерь качества – до 10 метров

Параметр	NTSC	PAL/SECAM
Частота строк (Гц)	15.734	15.625
Несущая цветности (МГц)	3.58	4.43
Импеданс кабеля	75 Ом (коаксиальный)

Особенности HDMI-интерфейса для камер высокого разрешения

HDMI обеспечивает передачу несжатого видеосигнала от камеры заднего вида к монитору, что принципиально важно для сохранения детализации и четкости изображения в высоком разрешении (Full HD, 4K). В отличие от аналоговых интерфейсов (RCA, CVBS), он исключает потерю качества из-за компрессии или преобразований, гарантируя минимальные задержки вывода картинки.

Совместимость с современными стандартами (HDMI 2.0, 2.1) позволяет поддерживать HDR-контент, расширенную цветовую гамму (Deep Color) и высокую частоту обновления кадров. Это критично для динамичных сцен при парковке, где малейшее размытие или цветовой сдвиг могут привести к ошибке водителя. Кабель HDMI также передает аудиосигналы, что актуально для систем с озвучкой предупреждений.

Ключевые технические аспекты

• Пропускная способность: Версии HDMI 2.0+ поддерживают до 18 Гбит/с (для 4K@60 Гц), обеспечивая плавную картинку без артефактов.
• Типы разъемов: Мини- и микро-HDMI (Type C/D) часто применяются в компактных камерах, требуя адаптеров для подключения к стандартным мониторам.
• Защита от помех: Экранированные кабели обязательны для автомобильной установки во избежание наводок от электросистемы авто.

Параметр	Аналоговый интерфейс	HDMI
Макс. разрешение	720p (с артефактами)	4K Ultra HD
Задержка сигнала	До 100 мс	≤ 1 мс (в несжатом режиме)
Передача аудио	Требует отдельного кабеля	Интегрирована в один кабель

При выборе монитора с HDMI-входом убедитесь в поддержке HDCP 2.2 для совместимости с защищенным контентом и проверьте наличие CEC (Consumer Electronics Control) для управления питанием камеры через монитор. Учитывайте длину трассы: свыше 5 метров может потребовать активного кабеля или повторителя сигнала.

Интеграция с системами парковочных датчиков

Совместимость монитора с парковочными датчиками (ПД) критична для создания комплексной системы безопасности. При интеграции монитор отображает данные не только с камеры заднего вида, но и сигналы от ультразвуковых или электромагнитных датчиков, размещённых на бамперах. Это позволяет водителю одновременно видеть зоны слепого обзора на экране и получать точные предупреждения о расстоянии до препятствий.

Для корректной синхронизации монитор должен поддерживать протоколы обмена данными (CAN/LIN, OEM-спецификации) и иметь аудиовыход для озвучивания сигналов ПД. Современные модели автоматически переключаются между видеопотоком и графической визуализацией датчиков при включении задней передачи или активации парковочного ассистента.

Ключевые аспекты интеграции

• Типы интерфейсов: Аналоговые (RCA) или цифровые (LVDS) входы для подключения контроллера ПД
• Форматы оповещения:
  • Графические секторные диаграммы с цветовой индикацией (зелёный/жёлтый/красный)
  • Текстовые дистанционные метки в метрах/сантиметрах
  • Звуковые сигналы с регулируемой тональностью и громкостью
• Важно: Проверка совместимости с заводскими датчиками автомобиля во избежание конфликтов ПО

Тип системы	Возможности монитора	Ограничения
Штатные OEM-датчики	Автоматическое распознавание, 3D-визуализация	Требуется декодер CAN-шины
Универсальные ПД	Поддержка любых аналоговых датчиков	Ручная калибровка секторов

Переключение между камерами при наличии многоканальности

Многоканальные мониторы для камер заднего вида позволяют одновременно подключать несколько источников видеосигнала (обычно 2-4 камеры), что критически важно для крупногабаритного транспорта или спецтехники. Такие системы обеспечивают обзор в слепых зонах, контроль за прицепом, боковой обзор или панорамный вид, существенно повышая безопасность маневрирования.

Активация конкретной камеры происходит либо автоматически (например, при включении поворотника или передачи заднего хода), либо вручную через интерфейс монитора. Ключевым элементом управления является переключатель каналов, который может быть реализован как физическая кнопка на экране/пульте, сенсорный элемент интерфейса или отдельный беспроводной переключатель в зоне доступа водителя.

Технические аспекты переключения

Скорость и плавность смены изображения зависят от:

• Типа процессора: чипы с аппаратным декодированием видео минимизируют задержки
• Пропускной способности: системы HDMI/AHD поддерживают мгновенное переключение
• Формата сигнала: CVBS-камеры могут давать задержку до 0.5 секунды

Тип переключения	Преимущества	Ограничения
Ручное (кнопка)	Точный выбор камеры, простота управления	Требует отвлечения внимания
Автоматическое (по триггеру)	Не требует действий водителя, контекстное включение	Риск ложных срабатываний
Голосовое управление	Максимальная концентрация на дороге	Требует микрофона и ПО распознавания

Важные функции для многоканальных систем:

1. Режим "Картинка в картинке" – отображение 2+ камер одновременно
2. Маркировка каналов – цветные иконки или подписи (ПРИЦЕП, ПАССАЖИР)
3. Приоритетные каналы – автоматическое всплытие критичных обзоров при парковке

Кабельная разводка должна учитывать количество активных каналов: для 4K-систем рекомендуется экранированная витая пара, предотвращающая наводки между линиями. Беспроводные камеры (2.4/5 ГГц) требуют точной настройки частот во избежание конфликтов при одновременной работе.

Аспекты работы с двухкамерными системами

Двухкамерные системы подразумевают одновременное использование основной камеры заднего вида и дополнительной камеры (чаще всего салонной или передней). Монитор в таких комплексах выполняет ключевую функцию визуализации изображения с обеих камер, переключаясь между ними автоматически или по команде водителя. Основная камера активируется при включении задней передачи, вторая – вручную или при определенных условиях (например, движении вперед на низкой скорости).

Главная сложность заключается в корректной синхронизации и управлении видеопотоками. Монитор должен поддерживать технологию Picture-in-Picture (PiP) или разделенный экран для одновременного вывода изображений. Критически важна совместимость монитора с мультиплексором или блоком управления камерами, обрабатывающим сигналы и определяющим приоритет отображения.

Ключевые особенности управления

• Приоритет сигнала: Основная камера имеет безусловный приоритет при включении задней передачи, перекрывая изображение второй камеры.
• Ручное переключение: Кнопка или сенсорная зона на мониторе для принудительного вызова второй камеры в любой момент.
• Автоматический режим: Активация передней камеры при движении вперед медленнее 10-15 км/ч (требует подключения к CAN-шине или датчику скорости).

Требования к монитору:

• Поддержка минимум двух видеовходов (AV1, AV2 или специализированные разъемы для камер).
• Наличие функции PiP или split-screen (разделение экрана).
• Низкая задержка вывода изображения (<0.3 сек) для обеих камер.
• Яркость и антибликовое покрытие экрана для сохранения читаемости при солнце.

Важно: Камеры должны иметь синхронизированные углы обзора и цветопередачу для снижения визуального дискомфорта при переключении.

Параметр	Требование для двухкамерной системы
Интерфейс подключения	RCA, HDMI, LVDS (в зависимости от типа камер)
Разрешение монитора	Минимум 720p для сохранения детализации при PiP
Управление	Touchscreen или кнопочный интерфейс с функцией переключения камер
Совместимость	Поддержка протоколов управления камер (AHD, CVBS, IP)

Режимы автоматической активации при включении задней передачи

Основная функция мониторов для камеры заднего вида – мгновенная активация экрана при переключении коробки передач в положение "R". Это реализуется через подключение устройства к цепи фонарей заднего хода автомобиля. При подаче напряжения на камеру монитор автоматически переключается на её сигнал, отображая обстановку сзади транспортного средства.

Для корректной работы требуется правильная интеграция с электросистемой авто: монитор должен получать сигнал активации одновременно с включением фонарей заднего хода. Современные модели поддерживают распознавание видеосигнала по CAN-шине или через отдельный управляющий провод (обычно помеченный как "BACK" или "REVERSE").

Ключевые особенности и варианты реализации

Типы подключения:

• Проводное через +12V – монитор подключается к плюсовому проводу ламп заднего хода. Самый распространённый и бюджетный вариант.
• CAN-активация – интеллектуальное распознавание команды с шины данных автомобиля. Требует совместимости и профессиональной установки.
• Беспроводные системы – используют реле, передающее сигнал от камеры к монитору при включении передачи.

Дополнительные функции:

1. Задержка отключения (2-5 сек) – продолжает показ изображения после выключения задней передачи для завершения манёвра.
2. Приоритет сигнала – экран блокирует другие источники (навигацию, мультимедиа) при активации камеры.
3. Распознавание скорости – автоматическое отключение дисплея при движении вперёд быстрее 15-20 км/ч (встречается в премиальных моделях).

Параметр	Проводное подключение	CAN-активация
Скорость срабатывания	0.3-0.5 сек	Мгновенно (0.1 сек)
Совместимость	Универсальная	Требует поддержки авто
Риск помех	Возможен при ошибках монтажа	Минимальный

Энергопотребление и подбор источника питания

Потребляемая мощность монитора напрямую влияет на нагрузку бортовой сети автомобиля и время автономной работы при отключенном двигателе. Типичные значения варьируются от 5 до 25 Вт в зависимости от технологии экрана, диагонали и яркости. ЖК-дисплеи с LED-подсветкой экономичнее устаревших CCFL-моделей, а OLED-панели обеспечивают наилучшее соотношение качества изображения и энергоэффективности.

Постоянная работа устройства требует стабильного напряжения 12В (±10%) и защиты от перепадов. При подключении избегайте "самодельных" скруток – используйте предохранительные колодки или адаптеры с плавким предохранителем. Для мониторов с высоким энергопотреблением (свыше 10А) обязательна установка через реле, активируемое при включении зажигания.

Ключевые аспекты выбора

Способы подключения:

• Через прикуриватель: простое решение для маломощных моделей (до 5А), но занимает разъем
• Прямое подключение к АКБ: через предохранитель – для энергоемких экранов, требует профессионального монтажа
• Через блок предохранителей: с использованием свободного слота ACC – оптимально для скрытой установки

Рекомендации:

1. Рассчитайте суммарную нагрузку: сложите мощность монитора, камеры и сопутствующих устройств
2. Используйте стабилизаторы напряжения при наличии мощной аудиосистемы
3. Для грузовиков/автодомов применяйте DC-DC преобразователи 24В→12В

Тип монитора	Диагональ	Среднее потребление (Вт)	Рекомендуемый ток предохранителя (А)
TFT-LCD	7"	8-12	3
IPS	9"	10-15	5
OLED	10.1"	6-9	2

Проверяйте пусковые токи при включении – они могут превышать номинал в 1.5 раза. Для систем с парковочным режимом обязателен мониторинг напряжения АКБ для предотвращения глубокого разряда.

Безопасное подключение к бортовой сети автомобиля

Правильное подключение питания монитора критически важно для предотвращения коротких замыканий, скачков напряжения и возгораний в автомобильной электропроводке. Ошибки на этом этапе могут привести к выходу из строя как самого устройства, так и бортовой электроники, создавая прямую угрозу безопасности.

Постоянное питание монитора должно подключаться только через предохранитель соответствующего номинала, указанного в инструкции к устройству. Обязательно используйте штатные разъемы автомобиля или специальные адаптеры типа ISO, избегая "скруток" и оголенных проводов. Кабель питания необходимо надежно зафиксировать, исключая контакт с движущимися деталями рулевой колонки или педального узла.

Ключевые требования к подключению

• Сечение проводов: Минимум 1.5 мм² для предотвращения перегрева при длительной нагрузке.
• Защита цепи: Обязательная установка предохранителя в разрыв +12V провода в пределах 30 см от точки подключения к АКБ.
• Изоляция: Термоусадочные трубки на всех соединениях, защита от вибрации гофрой.

Тип провода	Цвет изоляции	Точка подключения	Особенности
Постоянный +12V	Красный/Желтый	Клемма АКБ через предохранитель	Требует максимальной изоляции
ACC (зажигание)	Синий/Белый	Штатный разъем магнитолы	Автовключение с запуском двигателя
Масса (GND)	Черный	Кузовной болт возле места установки	Очистка металла от краски/коррозии

При подключении к магнитоле используйте беспаечные коннекторы типа Scotchlok для сохранения гарантии на автоэлектрику. Проверьте мультиметром отсутствие напряжения на проводах перед коммутацией. После монтажа обязательно проверьте отсутствие КЗ между массой и плюсом, утечек тока на заглушенном авто.

1. Отсоедините минусовую клемму АКБ перед началом работ
2. Проложите кабель вдали от вентиляторов отопления, рулевых тяг
3. Фиксируйте провод пластиковыми хомутами каждые 20 см
4. Тест-драйв на разных оборотах двигателя для выявления наводок

Особенности монтажа на торпедо или лобовое стекло

Крепление на торпедо обеспечивает стабильность и минимальное визуальное загромождение обзора. Для установки используются:

• Адгезивные площадки с 3М-скотчем
• Магнитные платформы
• Прорезиненные противоскользящие коврики

Важно учитывать наклон поверхности и доступность прокладки кабеля к блоку питания. Выходящие провода маскируются в стыках панели или специальных кабель-каналах.

Монтаж на лобовое стекло осуществляется преимущественно присосками или клеевыми держателями. Ключевые моменты:

• Требуется обезжиривание стекла для надежной фиксации
• Оптимальное расположение – верхняя часть лобового стекла возле зеркала заднего вида
• Обязательна проверка отсутствия помех для обзора водителя

Гибкие кронштейны позволяют регулировать угол обзора, но могут создавать вибрацию на неровных дорогах.

Сравнение методов крепления

Параметр	Торпедо	Лобовое стекло
Устойчивость	Высокая	Средняя (зависит от присоски)
Сложность прокладки проводов	Проще скрыть	Требуется крепление вдоль стойки
Влияние на обзор	Минимальное	Риск попадания в поле зрения
Демонтаж	Быстрый	Может оставлять следы

При выборе учитывайте климатические условия: в жару присоски на стекле теряют сцепление, а клейкие основы на торпедо требуют контроля температуры салона. Для обоих вариантов критично проверить надежность фиксации перед эксплуатацией.

Встраивание монитора в штатную магнитолу

Интеграция камеры заднего вида в дисплей штатной магнитолы позволяет сохранить заводской интерьер салона и обеспечить максимально эргономичный обзор. Такой подход исключает необходимость установки отдельного экрана, экономит пространство и обеспечивает синхронизацию с мультимедийной системой автомобиля.

Для реализации функции требуется наличие видеовхода (RCA или цифрового) на магнитоле и поддержка режима автоматического переключения на изображение с камеры при включении задней передачи. Если штатная система не обладает этими возможностями, потребуется дополнительный интерфейс или модуль активации.

Ключевые аспекты подключения

Основные методы интеграции включают:

• Прямое подключение через AV-in: Используется аналоговый вход магнитолы (желтый RCA-разъем). Требуется подача сигнала активации от фонаря заднего хода.
• Цифровые интерфейсы (LVDS, MOST): Применяются в современных авто через декодеры или адаптеры, преобразующие сигнал камеры в формат шины.
• CAN-модули: Специальные блоки, имитирующие команды для штатной системы, обеспечивающие автоматическое переключение экрана.

Компонент	Назначение
Адаптер интерфейса	Согласование сигналов между камерой и магнитолой
Реле/контроллер активации	Автоматическое включение экрана при движении задним ходом
Блок питания камеры	Стабилизированное напряжение 12В с защитой от помех

Критические параметры совместимости:

1. Разрешение экрана магнитолы должно соответствовать выходному сигналу камеры (HD720p/FullHD).
2. Поддержка стандарта видеосигнала (NTSC/PAL).
3. Наличие свободного видеовхода в разъемной колодке головного устройства.

Для бесшовной интеграции обязательна активация скрытых функций магнитолы через диагностический разъем OBD-II или сервисное меню. Корректная калибровка линий динамической разметки требует подключения к CAN-шине для получения данных о угле поворота руля.

Настройка цветопередачи для точной картинки

Корректная цветопередача монитора для камеры заднего вида критична для точной интерпретации дорожной обстановки. Неточные оттенки могут исказить детали окружения, например, цвет сигнальных огней или дорожной разметки, что снижает эффективность системы.

Производители предусматривают несколько инструментов калибровки, включая регулировку цветовой температуры, насыщенности и оттенков. Для достижения максимального соответствия реальности требуется последовательная настройка этих параметров с учетом внешних условий эксплуатации.

Ключевые параметры регулировки

Основные настройки, влияющие на точность цветовоспроизведения:

• Цветовая температура (измеряется в Кельвинах):
  6500K - стандарт для дневного света, 5000-5500K - для точной цветопередачи в сумерках
• Насыщенность (Saturation): регулирует интенсивность цветов. Избыток создает "кислотные" оттенки, недостаток - обесцвечивает изображение
• Оттенок (Hue/Tint): корректирует баланс между красными и зелеными тонами

Рекомендуемые этапы калибровки:

1. Установите монитор в режим «Стандарт» или «Пользовательский»
2. Отрегулируйте яркость/контраст для четкого отображения теней и бликов
3. Настройте температуру в соответствии с типичным освещением
4. Проверьте насыщенность на объектах известного цвета (например, красный стоп-сигнал)

Параметр	Рекомендации	Риск неправильной настройки
Цветовая температура	5000-6500K	Синька (выше 7000K) или желтизна (ниже 4500K)
Насыщенность	50-65%	Потеря деталей в темных участках
Оттенок	Нейтральный (0)	Искажение цветов дорожных знаков

Для проверки используйте эталонное изображение с камеры при дневном свете: белый объект должен отображаться без цветовых примесей, красные и зеленые элементы - соответствовать реальности. Физические кнопки настройки предпочтительнее сенсорных меню из-за тактильной обратной связи при движении.

Калибровка яркости под дневное и ночное время

Автоматическая регулировка яркости – ключевая функция для мониторов заднего вида, обеспечивающая чёткое изображение при любом освещении. Система анализирует сигнал с камеры, определяя уровень окружающего света, и мгновенно адаптирует параметры дисплея для предотвращения засветки или затемнения картинки.

Данный процесс реализуется через интегрированные датчики освещённости или программные алгоритмы обработки видеопотока. Точность калибровки напрямую влияет на безопасность: некорректные настройки приводят к потере деталей изображения в тёмных зонах ночью или бликам от солнца днём.

Ключевые аспекты настройки

• Чувствительность сенсора: определяет порог переключения между дневным/ночным режимами
• Динамический диапазон: способность сохранять детали в тенях и светлых участках одновременно
• Скорость реакции: время адаптации при резкой смене освещения (например, въезд в тоннель)

Параметр	Дневной режим	Ночной режим
Яркость	Максимальная для борьбы с солнечными бликами	Сниженная для уменьшения паразитной засветки
Контрастность	Усиленная для чёткого отображения объектов	Сбалансированная для прорисовки теней
Цветовая температура	Холодные тона (6500K)	Тёплые тона (3000K) для снижения утомляемости глаз

Для ручной коррекции автоматических настроек используйте регуляторы gamma-кривой в меню монитора. Это позволяет настроить передачу полутонов: повышение значения улучшает видимость в сумерках, но делает тени «мыльными» при избытке.

1. Активируйте режим калибровки в настройках дисплея
2. Установите монитор в типовые условия эксплуатации (дневной свет/темнота)
3. Корректируйте параметры до различимости номеров машин на тестовом изображении

Адаптация контрастности для различных погодных условий

Автоматическая регулировка контрастности (WDR или HDR) критична для мониторов камер заднего вида, так как обеспечивает детализацию изображения при резких перепадах освещения. Технология анализирует самые тёмные и светлые участки кадра в реальном времени, динамически балансируя уровни яркости.

Без адаптивной контрастности в сложных условиях (например, при выезде из тёмного гаража на яркое солнце или во время тумана) изображение теряет информативность: тени превращаются в чёрные пятна, а блики – в засвеченные области. Это снижает безопасность манёвров.

Ключевые аспекты работы адаптивных технологий

• Широкий динамический диапазон (WDR): Снимает несколько кадров с разной экспозицией за миллисекунды, комбинируя их в одно изображение с равномерной детализацией.
• Цифровое шумоподавление (DNR): Уменьшает зернистость картинки в условиях слабой освещённости (дождь, сумерки), повышая чёткость объектов.
• Автокоррекция яркости: Мгновенно подстраивает общую освещённость сцены при изменении внешних условий (въезд в тоннель, свет фар встречных машин).

Погодное условие	Проблема без адаптации	Решение технологий
Яркое солнце/блики	Засвеченное изображение, нечитаемые объекты	Приглушение пересвеченных зон, усиление теней
Туман/дождь	Низкая контрастность, "мутное" изображение	Усиление контуров объектов, фильтрация водяных бликов
Ночь/темнота	Тёмные пятна, потеря деталей	Селективное повышение яркости в тенях без усиления шума

При выборе монитора убедитесь в наличии аппаратного WDR (обработка сигнала процессором), а не программной имитации. Технология должна поддерживать минимальный диапазон 120 дБ для эффективной работы в городских условиях и 140 дБ – для эксплуатации при экстремальном контрасте (горные дороги, полярный день).

Управление динамиками для звуковых сигналов

Интегрированные динамики в мониторах для камер заднего вида обеспечивают своевременное аудиооповещение о препятствиях. Управление ими позволяет адаптировать звуковые сигналы под индивидуальные предпочтения и акустические особенности салона автомобиля. Отсутствие гибких настроек может привести к дискомфорту из-за слишком резких или тихих предупреждений.

Функционал регулировки обычно включает изменение громкости, тональности и типа звукового сигнала. Некоторые модели поддерживают синхронизацию со штатной аудиосистемой автомобиля. Важно обеспечить чёткость оповещений даже в условиях фонового шума (двигатель, музыка, дождь), что напрямую влияет на безопасность манёвров.

Ключевые аспекты управления

• Регулировка громкости: Отдельная настройка уровня сигналов парковки независимо от основного звука системы.
• Выбор тональности: Возможность установки высокочастотных (для лучшей слышимости) или низкочастотных (менее резких) оповещений.
• Динамическое усиление: Автоматическое повышение громкости при увеличении скорости движения.
• Источник вывода: Переключение между встроенными динамиками монитора и внешней акустикой автомобиля.

Характеристика	Опции	Влияние на функционал
Чувствительность микрофона	Ручная/автоматическая калибровка	Корректировка реакции на шумы окружающей среды
Библиотека сигналов	Стандартные / кастомные мелодии	Персонализация оповещений
Синхронизация со штатной аудиосистемой	Через AUX / Bluetooth / CAN-шину	Упрощение управления без дублирования динамиков

Важные технические параметры: Мощность динамиков (2-10 Вт), частотный диапазон (200 Гц – 5 кГц), наличие защиты от перегрузки. Для моделей с голосовыми подсказками критична чистота воспроизведения высоких частот.

При выборе обратите внимание на наличие физических кнопок для быстрого отключения звука в экстренных ситуациях. Беспроводные модели должны обеспечивать минимальную задержку аудиосигнала (не более 50 мс) для синхронизации с видеорядом.

Функция PIP (картинка в картинке)

Функция PIP позволяет одновременно отображать два видеосигнала на экране монитора. Основное изображение (например, с основной камеры заднего вида) занимает большую часть экрана, а дополнительный источник (например, камера салона или боковая камера) транслируется в уменьшенном окне.

Эта технология реализуется либо аппаратно (через встроенный процессор монитора), либо программно (с помощью прошивки). Размер и позиция всплывающего окна обычно настраиваются пользователем, что обеспечивает гибкость при парковке или движении.

Ключевые характеристики и возможности

• Источники сигнала: Совмещение изображения с камеры заднего вида и навигации, медиаплеера или второй камеры (передней/салонной).
• Настройка позиции: Перемещение мини-окна в углы экрана (верхний/нижний правый/левый) для избежания перекрытия важных деталей.
• Активация: Автоматическое включение при переключении на заднюю передачу или ручное управление через кнопку на мониторе.

Важно: Для работы PIP монитор должен поддерживать минимум два видеовхода (AV, HDMI или RCA) и иметь соответствующую аппаратную обработку. Недорогие модели могут ограничивать одновременную трансляцию сигналов разных форматов (например, аналог + цифра).

Преимущество	Практическое применение
Контроль слепых зон	Демонстрация вида с боковой камеры поверх основной картинки заднего вида
Мультизадачность	Параллельный просмотр навигации и обзора сзади при движении вперед
Безопасность маневров	Наблюдение за прицепом или габаритами в мини-окне во время парковки

1. Проверьте совместимость: Убедитесь, что монитор и камеры поддерживают одновременную передачу сигналов.
2. Настройте приоритет: В меню выберите, какой источник будет основным, а какой – вспомогательным.
3. Отрегулируйте размер окна: Оптимально – 15-25% от общей площади экрана для сохранения информативности.

Некоторые модели предлагают расширенную функцию PBP (картинка рядом с картинкой), разделяющую экран пополам, но PIP сохраняет фокус на основном изображении, что критично для безопасности при реверсивном движении.

Поддержка инверсии изображения для зеркальных камер

Инверсия изображения – критически важная функция для мониторов, используемых с зеркальными камерами заднего вида. При монтаже камеры часто устанавливают "вверх ногами" для оптимального угла обзора или защиты от вандализма, что приводит к перевернутой картинке на экране. Без коррекции это затрудняет восприятие дорожной ситуации и снижает безопасность маневра.

Монитор с поддержкой инверсии автоматически или вручную разворачивает изображение на 180°, обеспечивая естественную ориентацию объектов. Функция реализуется через программную обработку видеосигнала процессором дисплея и должна работать без задержек, чтобы не нарушать синхронизацию с реальным движением автомобиля. Аппаратная поддержка предпочтительнее программных решений из-за стабильности и отсутствия нагрузки на систему.

Ключевые аспекты при выборе:

• Тип активации: автоматическое определение (через сигнал CAN-шины) или ручной переключатель в меню
• Скорость обработки: отсутствие лагов при переключении режимов
• Совместимость: поддержка инверсии для всех разрешений (HD, Full HD)
• Дополнительные опции: независимая настройка для нескольких камер

Параметр	Рекомендация
Минимальная задержка	< 0.1 секунды
Способ переключения	Физическая кнопка или сенсорный пункт в 1 клик
Сохранение настроек	Автоматическое запоминание после отключения питания

Использование разметки парковочных линий

Монитор камеры заднего вида с функцией парковочной разметки проецирует на экран динамические направляющие линии, синхронизированные с поворотом руля. Эти линии демонстрируют траекторию движения автомобиля, помогая точно позиционировать транспортное средство относительно парковочных мест и препятствий. Статические линии фиксируют габариты авто, обозначая безопасную зону позади машины.

Настройка разметки требует калибровки под конкретную модель автомобиля: угол обзора камеры, высота установки и колесная база влияют на точность проекции. Современные системы автоматически корректируют линии при переключении передач, а продвинутые модели поддерживают 3D-моделирование пространства для сложных парковочных сценариев.

Ключевые аспекты применения

• Динамические направляющие: Изогнутые линии, меняющие положение при повороте руля для визуализации траектории
• Статические маркеры: Неподвижные указатели габаритов и безопасной дистанции (обычно цветовая дифференциация: желтый/красный)
• Адаптация к кузову: Возможность ручной регулировки линий под особенности установки камеры

Тип разметки	Назначение	Особенности работы
Динамическая	Прогнозирование пути движения	Активна только при включенной передаче
Статическая	Обозначение зон риска	Постоянное отображение, калибруется при установке

Важно: Эффективность зависит от правильной установки угла обзора камеры – широкоугольные объективы могут искажать перспективу. Для точного позиционирования рекомендуется совмещать визуальные подсказки с данными парктроников.

Автоматическое затемнение экрана

Функция автоматического затемнения экрана (Auto Dimming) динамически регулирует яркость и контрастность монитора в зависимости от уровня внешней освещённости. Это достигается через встроенные датчики освещения или синхронизацию с бортовой электроникой автомобиля, что обеспечивает мгновенную адаптацию изображения при резкой смене условий – например, при въезде в туннель или выезде из затемнённого гаража на яркий свет.

Основная задача технологии – предотвратить ослепление водителя в темноте и сохранить детализацию картинки при ярком солнце. Система анализирует не только общую освещённость, но и специфику изображения с камеры, снижая засветку от фар встречных машин или уличных фонарей. Это критически важно для безопасности, так как сохраняет видимость объектов в зоне парковки без необходимости ручной корректировки настроек.

Ключевые особенности и реализация

• Датчики освещённости: Инфракрасные или фотоэлементные сенсоры, интегрированные в корпус монитора, непрерывно считывают уровень света в салоне.
• Алгоритмы обработки: Умное затемнение затемняет только пересвеченные участки (например, фары), сохраняя видимость в тёмных зонах.
• Гибкие режимы: Возможность отключения функции или настройки порога срабатывания через меню устройства.

Тип затемнения	Принцип работы	Преимущества
Полное (Global Dimming)	Равномерное снижение яркости всей матрицы	Простота реализации, низкая стоимость
Локальное (Local Dimming)	Точечная коррекция отдельных зон экрана	Повышенная детализация, контрастность

При выборе монитора с автоматическим затемнением обязательно проверьте скорость реакции системы: задержка более 0.5 секунд может создать опасную ситуацию. Отдавайте предпочтение моделям с регулируемой чувствительностью – это позволит адаптировать работу под особенности остекления автомобиля и индивидуальное восприятие света.

Системы защиты от перегрева элементов

Перегрев электронных компонентов монитора для камеры заднего вида – критический фактор, способный вызвать сбои в работе, искажение изображения или полный выход устройства из строя. Особенно актуальна эта проблема при длительной эксплуатации в условиях высоких температур салона автомобиля, прямого солнечного света или недостаточной вентиляции монтажного пространства.

Производители оснащают мониторы комплексом инженерных решений, направленных на активный или пассивный отвод избыточного тепла и предотвращение температурного повреждения ключевых элементов, таких как процессор, матрица подсветки и блок питания.

Ключевые технологии защиты

Пассивное охлаждение:

• Радиаторы: Алюминиевые или медные пластины/ребра, устанавливаемые на чипы (процессор, контроллеры). Поглощают и рассеивают тепло за счет теплопроводности материала и увеличенной площади поверхности.
• Термопрокладки: Специальные эластичные материалы с высокой теплопроводностью, заполняющие воздушные зазоры между нагревающимися элементами и радиаторами или корпусом, обеспечивая эффективную передачу тепла.
• Оптимизация компоновки: Расположение компонентов и трассировка печатной платы, минимизирующие локальные перегревы и способствующие естественной конвекции воздуха внутри корпуса.
• Корпус с вентиляционными отверстиями: Перфорация в корпусе (часто на тыльной или верхней стороне) для свободной циркуляции воздуха и выхода горячих потоков.

Активное охлаждение:

• Миниатюрные вентиляторы: Устанавливаются в корпус мониторов с высокой мощностью подсветки или производительным процессором. Принудительно прогоняют воздух через внутреннее пространство, резко увеличивая эффективность теплоотвода. Обычно имеют датчики скорости вращения.

Программно-аппаратная защита:

• Термодатчики (NTC термисторы): Располагаются вблизи критически важных компонентов. Постоянно отслеживают температуру.
• Контроллер управления питанием: Получает данные с термодатчиков. При приближении к верхнему безопасному порогу температуры последовательно активирует защитные меры:
  1. Динамическое снижение яркости подсветки – основной источник тепла в ЖК-матрице.
  2. Понижение тактовой частоты процессора (дросселирование, throttling) – уменьшение производительности для сокращения тепловыделения.
  3. Аварийное отключение питания – крайняя мера при достижении критического температурного порога для предотвращения физического повреждения.

Характеристики систем защиты

Характеристика	Описание	Важность
Рабочий температурный диапазон	Минимальная и максимальная температура окружающей среды, при которой монитор гарантированно функционирует без срабатывания защиты (напр., от -20°C до +70°C).	Критична для надежной работы в любом климате.
Пороги срабатывания защиты	Температурные значения, при которых активируется снижение яркости, троттлинг или отключение.	Определяет стабильность работы в экстремальных условиях.
Тип охлаждения	Пассивное (радиаторы) / Активное (вентилятор) / Комбинированное.	Влияет на габариты, потенциальный шум и эффективность охлаждения.
Наличие термодатчиков	Количество и расположение датчиков контроля температуры.	Обеспечивает точность мониторинга и своевременность реакции.

Надежная система термозащиты – обязательный атрибут качественного автомобильного монитора, напрямую влияющий на его долговечность и бесперебойную работу видеопарковочной системы в сложных температурных условиях. Отсутствие или неэффективность такой системы существенно повышает риск преждевременного выхода устройства из строя.

Технология автоматической регулировки подсветки

Данная функция динамически подстраивает яркость и контрастность экрана в реальном времени, реагируя на изменения внешней освещённости. Алгоритмы анализируют видеопоток с камеры, выделяя пересвеченные участки (блики фар, солнечный свет) и тёмные зоны (тени, ночная съёмка).

Микропроцессор монитора обрабатывает эти данные, локально или глобально корректируя подсветку дисплея. Это предотвращает "засвечивание" критически важных деталей (например, препятствий в слепых зонах) и улучшает читаемость изображения при резкой смене условий – например, при выезде из туннеля на солнце или при движении в сумерках.

Ключевые особенности реализации

• Гистограммный анализ: сканирование распределения яркости по кадру для выявления дисбаланса
• Двухзонная регулировка: независимая коррекция для светлых и тёмных областей изображения
• HDR-совместимость: расширенный динамический диапазон при работе с совместимыми камерами

Тип сенсора	Фоторезистор / ПИК-сенсор	Определяет уровень внешней освещённости
Скорость реакции	15-500 мс	Влияет на плавность адаптации к смене света
Диапазон коррекции	200-1500 кд/м²	Максимальная регулируемая яркость экрана

Важно: эффективность напрямую зависит от качества процессора обработки изображения. Дешёвые модели могут создавать "рывки" яркости или запаздывать с реакцией. В премиальных мониторах используется предсказательная адаптация на основе данных GPS и гироскопа.

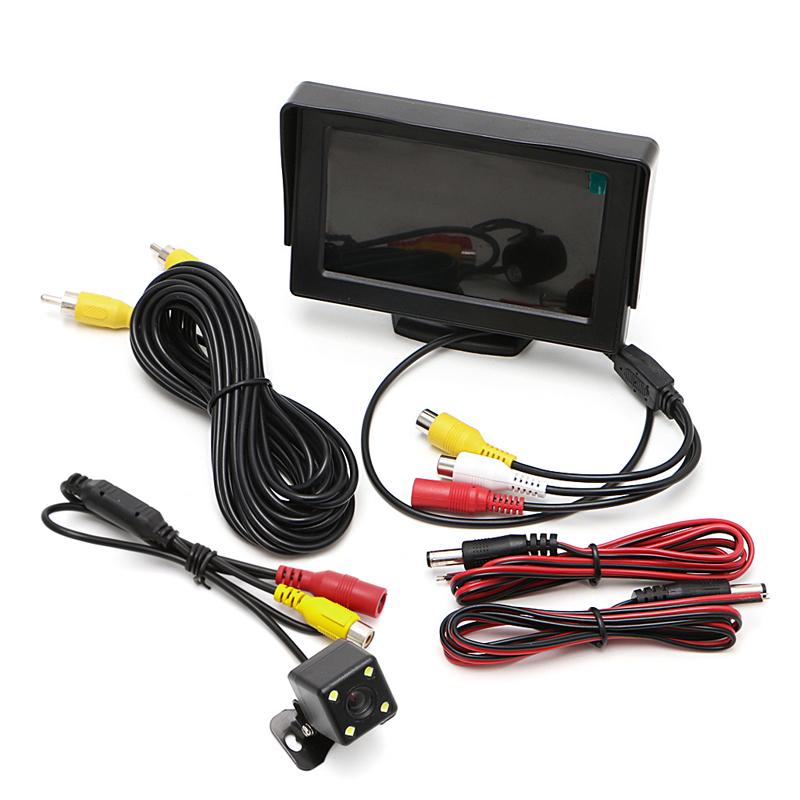

Требования к защите от влаги и пыли

Автомобильные мониторы постоянно подвергаются агрессивному воздействию окружающей среды: дорожная пыль, грязь, брызги воды и конденсат способны вывести электронику из строя. Без надежной изоляции компонентов возрастает риск коротких замыканий, коррозии контактов и помутнения экрана, что критично для безопасности вождения.

Ключевым стандартом защиты является индекс IP (Ingress Protection), обозначаемый двумя цифрами после аббревиатуры. Первая цифра характеризует устойчивость к твердым частицам (пыль, песок), вторая – к жидкости. Для эксплуатации в салоне или на внешних поверхностях ТС минимально допустимые показатели должны соответствовать эксплуатационным условиям.

Классы защиты и их расшифровка

Код IP	Защита от пыли	Защита от влаги
IP54	Частичная (пыль не нарушает работу)	Брызги воды с любого направления
IP65	Полная (пыленепроницаемость)	Струи воды низкого давления
IP66	Полная	Мощные струи воды/ливень
IP67	Полная	Погружение на 1 м до 30 мин
IP68	Полная	Длительное погружение на заданную глубину

Для мониторов, устанавливаемых внутри салона (например, в головном устройстве), достаточно IP54–IP55. Если экран расположен снаружи (зеркало заднего вида с дисплеем, внешние мониторы для автобусов) – обязателен класс IP66 и выше. Особое внимание уделите уплотнителям разъемов и вентиляционным отверстиям: даже при высоком IP-рейтинге негерметичные стыки становятся «слабым звеном».

1. Минимальные требования:
   • Для салона: IP54 (защита от брызг и пыли)
   • Для наружного крепления: IP66 (стойкость к мойке под давлением)
2. Критичные параметры:
   • Стекло экрана с олеофобным покрытием – отталкивает капли и грязь
   • Корпус из ABS-пластика с УФ-стабилизацией
   • Силиконовые заглушки для портов подключения

Сопротивление вибрациям при движении автомобиля

Вибрации кузова и элементов подвески автомобиля при движении по неровным дорогам создают механические нагрузки на монитор. Постоянное воздействие тряски и ударов способно вызвать расшатывание креплений, повреждение внутренних компонентов или преждевременный выход из строя дисплея.

Производители используют несколько технических решений для защиты устройства. Корпуса из ударопрочного пластика поглощают часть энергии вибраций, а резиновые демпферы в точках крепления изолируют экран от прямого контакта с кузовом. Жёсткое крепление платы внутри корпуса предотвращает повреждение пайки и контактов.

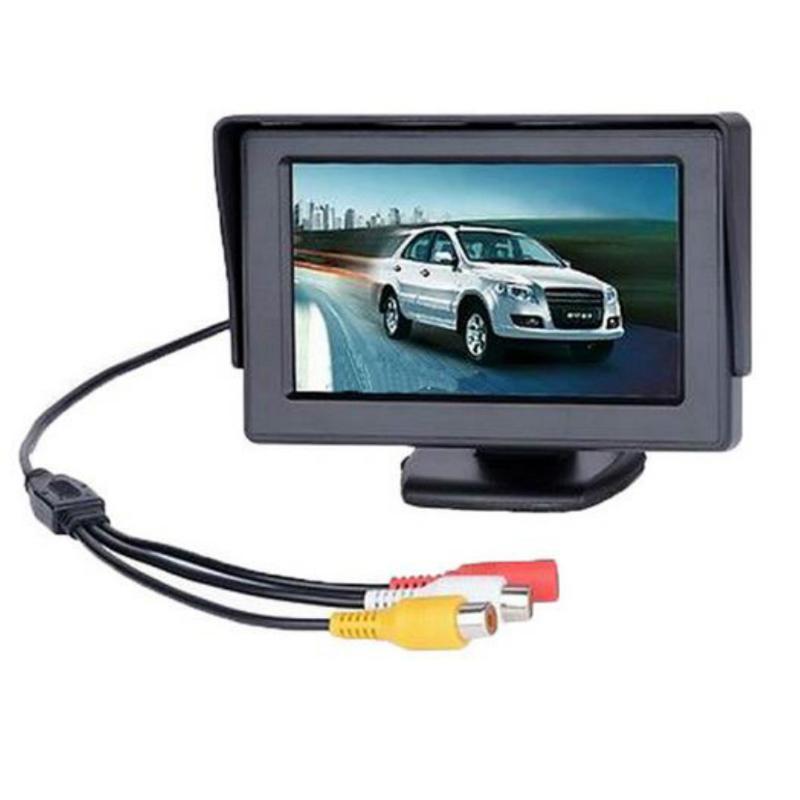

Ключевые характеристики устойчивости

• Диапазон рабочих частот: 5-500 Гц для покрытия основных вибрационных спектров
• Уровень защиты от ударов: не менее 50g (пиковое ускорение)
• Тип крепления: усиленные кронштейны с виброизолирующими прокладками

Материал корпуса	Степень демпфирования	Рекомендуемое применение
ABS-пластик	Средняя	Городские условия
Поликарбонат + резина	Высокая	Бездорожье, грузовой транспорт

При выборе обращайте внимание на соответствие стандартам MIL-STD-810G (тесты на виброустойчивость) и IP6X (защита от частиц пыли, косвенно подтверждающая прочность корпуса). Для коммерческого транспорта предпочтительны модели с дополнительным армированием углов экрана металлическими вставками.

Особенности армированных кабелей и разъемов

Армированные кабели для систем камер заднего вида отличаются многослойной конструкцией, где центральная жила заключена в прочный защитный слой. Обычно используется оплетка из стальных нитей или полимерных волокон, которая оборачивается вокруг экранированного сигнального провода. Такая структура предотвращает перетирание, перегибы и повреждение грызунами, что критично при прокладке через салон автомобиля или в зонах трения.

Разъемы в таких комплектах усилены металлическими втулками или термостойким пластиком, обеспечивая плотное соединение даже в условиях вибрации. Контакты выполняются из луженой меди для защиты от окисления, а герметичные резиновые уплотнители на корпусе предохраняют от влаги и пыли при эксплуатации вне салона транспортного средства.

Ключевые преимущества

• Механическая устойчивость: Выдерживают динамические нагрузки до 50 кг на разрыв.
• Защита от помех: Двойное экранирование (фольга + оплетка) блокирует электромагнитные наводки от бортовой сети авто.
• Температурный диапазон: Работоспособность при -40°C до +85°C без потери гибкости.

Параметр	Обычный кабель	Армированный кабель
Срок службы	1-2 года	5+ лет
УФ-стойкость	Низкая	Высокая (специальное покрытие)
Минимальный радиус изгиба	25 мм	8 мм

При выборе обращайте внимание на тип фиксатора разъема: винтовые соединения надежнее защелок для постоянных вибраций. Для внедорожников рекомендуется кабель с IP68-защитой разъемов – это исключает короткое замыкание при контакте с водой.

Диагностика проблем с подачей изображения

Отсутствие или нестабильность картинки с камеры заднего вида на мониторе требует системной проверки. Первоочередно исключите простые причины: убедитесь в активации передачи изображения при включении задней передачи (для штатных систем) и проверке режима источника на экране. Механические повреждения кабелей или загрязнение линзы камеры также часто приводят к сбоям.

Методично протестируйте компоненты цепи, начиная с визуального осмотра соединений. Коррозия контактов, пережатые провода или ослабленные разъемы – распространенные точки отказа. Используйте мультиметр для замеров напряжения на разъемах монитора и камеры: отклонение от номинала (обычно 12В) указывает на проблемы с электропитанием.

Ключевые этапы диагностики

Последовательно проверьте следующие элементы системы:

1. Источник питания
   • Тест напряжения на клеммах камеры и монитора
   • Проверка целостности предохранителей
   • Диагностика заземления (mass-провод)
2. Целостность сигнального тракта
   • Осмотр коаксиального кабеля/RCA-разъемов на дефекты
   • Проверка переходных адаптеров (при наличии)
   • Тест сопротивления экранирующей оплетки
3. Аппаратные компоненты

   Камера	Подача напряжения напрямую (в обход штатной проводки)
   Монитор	Подключение альтернативного видео-источника (DVD, телефон)
   Модуль обработки	Диагностика CAN-шины (для интегрированных систем)

При исправности питания и проводки проанализируйте характер искажений: цветные полосы указывают на помехи от электрооборудования, черный экран – на обрыв сигнального кабеля, а мерцание – на плохой контакт. Отсутствие реакции монитора на любой видеосигнал подтверждает его неисправность.

Устранение эффектов мерцания или помех

Мерцание изображения или помехи на мониторе камеры заднего вида возникают из-за электромагнитных наводок, плохих контактов, некачественных компонентов или внешних источников помех. Важно точно определить причину для выбора правильного способа устранения. Нестабильность сигнала особенно заметна при движении автомобиля или работе двигателя, когда вибрации усиливают проблему.

Помехи часто проявляются как горизонтальные полосы, "снег", искажение цветопередачи или полное пропадание картинки. В сложных случаях требуется последовательная проверка всех элементов системы. Начинайте диагностику с простых решений перед переходом к сложным модификациям проводки или замене оборудования.

Методы устранения проблем

• Проверка соединений: Убедитесь в целостности разъемов RCA/AV, отсутствии окислов и плотной фиксации. Замените поврежденные кабели экранированными версиями с ферритовыми кольцами.
• Перераспределение проводов: Проложите кабель камеры вдали от силовых трасс (блок предохранителей, генератор, катушки зажигания). При пересечении с высоковольтными линиями делайте это под прямым углом.
• Фильтрация питания: Установите ферритовые фильтры на кабель камеры, подключите монитор и камеру через отдельные стабилизаторы напряжения или изолирующие DC-DC преобразователи.

Критически важна проверка заземления: подключите минусовые провода камеры и монитора напрямую к кузову в точках без краски, используя короткие провода. Избегайте "гирляндного" соединения с другими устройствами.

Тип помехи	Возможная причина	Решение
Горизонтальные полосы	Наводки от генератора	Установка конденсатора 0,1-1мкФ на +12В камеры
Пульсация изображения	Просадка напряжения	Подача питания через реле от фары заднего хода
Цветовые артефакты	Низкое качество кабеля	Замена на коаксиал с медной оплеткой

1. Тестирование компонентов: Подключите камеру к другому монитору для локализации проблемы.
2. Настройка параметров: Отрегулируйте частоту обновления экрана в настройках монитора (60Гц/50Гц).
3. Аппаратная модернизация: При постоянных помехах установите видеоизолятор (ground loop isolator) в разрыв AV-кабеля.

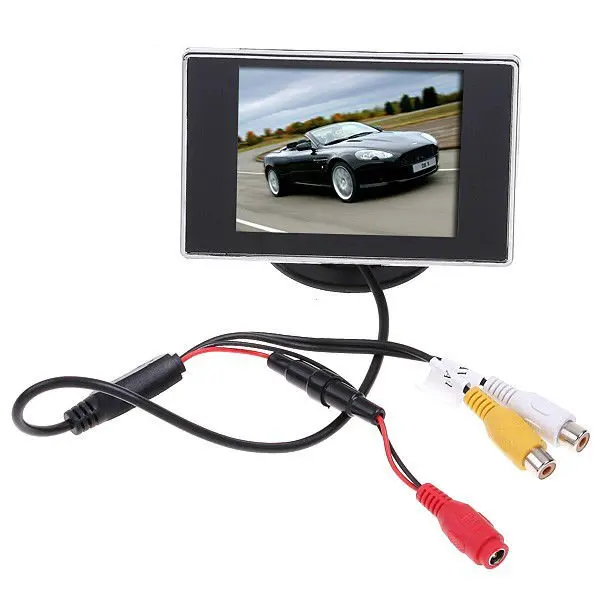

Решение проблем некорректного цветоотображения

Некорректное цветоотображение на мониторе для камеры заднего вида проявляется как неестественные оттенки, искаженная цветопередача или преобладание одного цвета (часто красного или зеленого). Основные причины включают несовместимость оборудования, повреждение кабелей, программные сбои или заводской брак матрицы дисплея. Такие дефекты затрудняют восприятие окружающей обстановки, снижая безопасность маневров.

Для диагностики проблемы последовательно проверьте все компоненты системы. Начните с камеры и кабелей, затем переходите к настройкам монитора и источнику питания. Устраните внешние факторы: блики, грязь на линзах или температурные перепады, которые могут временно влиять на цветопередачу. Если простые методы не помогут, потребуется аппаратное вмешательство или замена компонентов.

Методы устранения неполадок

Выполните следующие действия для выявления и решения проблемы:

1. Проверка соединений
   Осмотрите разъемы RCA/HDMI и провода на предмет повреждений, окисления или перегибов. Замените кабель временным аналогом для теста.
2. Тест камеры
   Подключите камеру к другому экрану. Если цвета остаются искаженными – неисправна камера.
3. Калибровка дисплея
   Используйте встроенные настройки монитора:
   • Сбросьте параметры до заводских предустановок
   • Отрегулируйте Цветовую температуру (режим 6500K оптимален)
   • Корректируйте значения RGB (уменьшите преобладающий цвет)
4. Проверка питания
   Нестабильное напряжение вызывает цветовые артефакты. Замерьте мультиметром +12V на разъеме монитора (допустимое отклонение: ±0.5V).

Типовые аппаратные неисправности и решения:

Симптом	Вероятная причина	Способ устранения
Преобладание красного/зеленого	Отслоение шлейфа матрицы	Перепайка коннектора или замена экрана
Тусклые цвета, серый оттенок	Деградация подсветки	Замена LED-ламп или всей подсветки
Цветные полосы по краям	Перегрев процессора обработки	Очистка системы охлаждения

При сохранении проблемы после всех проверок обновите прошивку монитора (если предусмотрено производителем) или выполните сброс через сервисное меню. Для моделей с TFT-матрицей учитывайте естественное выгорание пикселей – при возрасте устройства от 5 лет рекомендована замена дисплея.

Коррекция геометрии картинки при искажении

Объективы камер заднего вида, особенно широкоугольные, неизбежно создают оптические искажения изображения. Наиболее распространены бочкообразные деформации (выпуклость по краям кадра) и дисторсии "рыбий глаз", затрудняющие точную оценку расстояний до объектов. Без коррекции такие артефакты снижают информативность картинки и повышают риск ДТП.

Алгоритмы электронной коррекции геометрии компенсируют эти искажения программно, выпрямляя линии и восстанавливая пропорции объектов. Ключевые параметры коррекции зашиваются в процессор монитора или камеры при калибровке под конкретную модель объектива. Современные системы автоматически применяют предустановленные карты трансформации пикселей в реальном времени.

Технологии и особенности реализации

Основные методы коррекции включают:

• Полиномиальное моделирование – математическое преобразование координат пикселей с использованием коэффициентов, рассчитанных для компенсации кривизны линзы
• Декартово преобразование – перепроецирование изображения из сферической в плоскую систему координат
• Look-up tables (LUT) – применение заранее рассчитанных шаблонов коррекции для ускорения обработки

Параметр	Влияние на коррекцию
Угол обзора камеры	Широкоугольные объективы (>150°) требуют сложной многоточечной коррекции
Разрешение дисплея	Высокое разрешение (Full HD/4K) улучшает детализацию после трансформации
Частота процессора	Минимум 60 Гц для обработки без задержек

Важно: Избыточная коррекция может вызывать обратную (подушкообразную) дисторсию по центру изображения. Качественные системы сохраняют баланс между геометрической точностью и естественностью картинки. Для динамической калибровки при движении автомобиля применяются гироскопы, отслеживающие угол наклона кузова.

Обслуживание и уход за экраном

Регулярная очистка поверхности экрана предотвращает накопление пыли и загрязнений, ухудшающих видимость изображения с камеры заднего вида. Используйте мягкую безворсовую микрофибру, слегка увлажненную дистиллированной водой или специализированным средством для ЖК-панелей.

Избегайте распыления жидкостей непосредственно на дисплей – наносите состав на салфетку. Категорически исключите абразивные материалы, растворители, спиртосодержащие составы и бытовую химию, способные повредить антибликовое покрытие или матрицу.

Ключевые правила эксплуатации

• Защита от перепадов температур: Не устанавливайте монитор вблизи обогревателей или под прямыми солнечными лучами во избежание выцветания и деформации корпуса.
• Бережное обращение: Не нажимайте на экран с усилием, особенно твердыми предметами – это может вызвать появление мертвых пикселей.
• Контроль кабелей: Проверяйте целостность разъемов и проводов при протирке, избегайте их перегибов и натяжения.

Периодически выполняйте диагностику: включайте однотонный фон (черный/белый) для выявления битых пикселей. При появлении артефактов изображения, изменении цветопередачи или засветов немедленно обратитесь в сервис.

Проблема	Способ устранения	Запрещенные действия
Жирные пятна	Специальные салфетки для оптики	Ацетон, стеклоочистители
Пыль в вентиляционных отверстиях	Продувка сжатым воздухом	Пылесос, влажная чистка
Конденсат внутри корпуса	Просушка в теплом помещении	Включение устройства

Руководство по замене крепежных элементов

Надежное крепление монитора критически важно для безопасности и корректной работы системы. Ослабленные или поврежденные винты, скобы или кронштейны приводят к вибрации экрана, смещению угла обзора или падению устройства во время движения.

Использование неподходящего крепежа (несоответствующего размера, материала или типа) может повредить корпус монитора или элементы салона автомобиля. Всегда сверяйте технические параметры старых элементов с новыми перед установкой.

Пошаговая процедура замены

1. Демонтаж старого крепежа: Отключите питание монитора. Аккуратно открутите винты/гайки или отсоедините клипсы, фиксирующие устройство. Сохраните демонтированные детали для сравнения.
2. Подбор аналогов: Убедитесь, что новые элементы соответствуют по:
   • Резьбе (метрическая M3/M4, дюймовая)
   • Длине (без превышения глубины монтажного гнезда)
   • Материалу (нержавеющая сталь, пластик)
3. Подготовка поверхности: Удалите пыль и остатки сломанного крепежа из отверстий. При необходимости восстановите резьбу метчиком.
4. Фиксация монитора: Установите устройство на место, последовательно затягивая крепеж крест-накрест. Избегайте перетягивания – пластиковые детали легко трескаются.

Тип крепежа	Характеристики	Применение
Винты с полукруглой головкой	M3×6 мм, сталь оцинкованная	Крепление кронштейна к корпусу монитора
Саморезы с пресс-шайбой	4.2×16 мм, сталь	Монтаж кронштейна на пластиковую панель авто
Пластиковые клипсы	Диаметр ножки 8 мм	Беспроводное крепление к решетке воздуховода

Контроль после установки: Проверьте отсутствие люфта монитора рукой. Убедитесь, что крепеж не перекрывает вентиляционные отверстия корпуса. При длительной эксплуатации периодически подтягивайте соединения.

Оценка совместимости с различными камерами

Проверка типа видеосигнала – ключевой параметр: аналоговые камеры (стандарт CVBS) требуют мониторов с поддержкой AHD, TVI или CVI, тогда как цифровые (HD-SDI, IP) совместимы только со специализированными дисплеями, распознающими соответствующие протоколы передачи данных. Несоответствие форматов приводит к отсутствию изображения или критическим искажениям картинки.

Оценка разрешения дисплея должна соответствовать характеристикам камеры: установка 1080p-камеры с монитором 720p нивелирует детализацию, а использование низкобюджетной камеры на 4K-экране подчеркнет дефекты изображения. Оптимально выбирать устройства с равным или близким разрешением для сохранения четкости без артефактов масштабирования.

Критерии совместимости

Основные аспекты при подборе:

• Разъемы подключения: RCA (тюльпан) для аналога, BNC для HD-SDI, Ethernet для IP-камер
• Напряжение питания: 12В для автомобильных систем, 24В для коммерческого транспорта
• Поддержка мультикамерных систем: наличие видеовходов для дополнительных камер (передний вид, салон)

Тип камеры	Требования к монитору	Риски несовместимости
Аналоговая (CVBS)	AV-вход, декодирование NTSC/PAL	Цветовые искажения, "снег" на экране
HD-аналог (AHD/TVI)	Поддержка конкретного стандарта (AHD 2.0/3.0)	Отсутствие сигнала при версионном несоответствии
Цифровая (IP)	LAN-порт, совместимость с сетевыми протоколами	Задержки трансляции, обрыв потока

Важно: при подключении беспроводных камер (Wi-Fi/Bluetooth) убедитесь в наличии соответствующего модуля в мониторе и совпадении частотных диапазонов. Разница в кадровой частоте (например, 25fps камеры и 30fps дисплея) провоцирует "рваное" изображение.

Проверьте спецификацию на соответствие импеданса (обычно 75 Ом) – несовпадение вызывает затухание сигнала. Для камер с датчиками парковки обязательна функция автоматического переключения на задний вид при включении передачи.

Список источников

Для подготовки материала использовались актуальные технические данные и экспертные оценки современных решений в области автомобильной электроники. Основное внимание уделялось специализированным ресурсам по автогаджетам и мультимедийным системам.

Критически проанализированы параметры мониторов, требования стандартов и отзывы пользователей. Проведено сравнение технологий экранов и особенностей установки в различных условиях эксплуатации транспортных средств.

• Официальные технические спецификации производителей автомобильных мониторов (Xtrons, Pioneer, Kenwood)
• Руководства по установке мультимедийных систем от крупных автопроизводителей
• Отраслевые стандарты безопасности автомобильной электроники (ISO 16750-2)
• Сравнительные обзоры TFT vs IPS vs OLED дисплеев в автомобильных журналах
• Лабораторные тесты разрешающей способности экранов при разных условиях освещенности
• Исследования устойчивости дисплеев к вибрациям и температурным перепадам
• Анализ рынка автогаджетов 2023-2024 от экспертных порталов CarAVI
• Технические отчеты о энергопотреблении мониторов разных диагоналей
• Методики тестирования углов обзора и антибликовых покрытий

Видео: Подключение монитора и камеры заднего вида (быстрое подключение, проверка)


• Разболтовка BMW E39 - параметры и размеры шин

• Редукционный клапан КамАЗа - где искать и как сменить

• Как поменять сцепление на ВАЗ-2107 - руководство и цены
