Как выставить зажигание - признаки ранней и поздней искры

Статья обновлена: 18.08.2025

Момент зажигания – критически важный параметр для эффективной работы двигателя внутреннего сгорания. Неправильная установка угла опережения зажигания приводит к заметному снижению мощности, перерасходу топлива, перегреву двигателя и детонации, способной вызвать серьезные поломки.

Понимание признаков раннего или позднего зажигания позволяет своевременно диагностировать проблему. Эта статья подробно объяснит, как по характерным симптомам и поведению двигателя определить отклонение момента зажигания от нормы в сторону опережения или запаздывания.

Также будут рассмотрены основные методы точной проверки и регулировки угла опережения зажигания для восстановления оптимальной работы силового агрегата и предотвращения дорогостоящего ремонта.

Основные признаки позднего зажигания

Двигатель демонстрирует заметную потерю мощности, особенно при разгоне или движении под нагрузкой. Автомобиль тяжело набирает скорость, создается ощущение "вялости" даже при интенсивном нажатии на педаль акселератора.

Наблюдается перегрев силового агрегата – температура охлаждающей жидкости устойчиво превышает нормальные рабочие показатели. Одновременно с этим возникает характерный звонкий металлический стук (детонация), особенно заметный при резком увеличении нагрузки на двигатель.

Дополнительные симптомы:

• Ухудшение топливной экономичности – ощутимо возрастает расход горючего.
• Провалы и неустойчивая работа на холостом ходу – обороты плавают, возможны вибрации.
• Затрудненный запуск – двигатель долго схватывает при прокрутке стартером.
• Хлопки в выпускной системе – громкие "выстрелы" в глушителе при сбросе газа или работе на холостых.
• Потеря приемистости – машина медленно реагирует на педаль газа, требуется больше времени для раскрутки двигателя.

Детонация двигателя как индикатор раннего зажигания

Детонация проявляется как металлический стук ("стук пальцев") при резком нажатии педали газа или под нагрузкой. Это результат взрывного, а не плавного сгорания топливовоздушной смеси в цилиндрах.

При раннем зажигании искра возникает слишком рано, когда поршень еще движется к ВМТ. Давление от горения встречает поршень на такте сжатия, создавая ударные волны. Эти волны разрушают масляную пленку на стенках цилиндров и вызывают характерный звон.

Ключевые признаки связи детонации с ранним зажиганием

• Стук усиливается при резком увеличении нагрузки (подъем в гору, разгон)
• Звук исчезает после сброса газа или плавного ускорения
• Наблюдается падение мощности двигателя и перегрев (особенно головки блока)

Важно: Детонация возможна и при других проблемах (низкооктановое топливо, нагар), но если она возникает после вмешательства в систему зажигания – причина в 90% случаев в раннем угле опережения.

Нормальное сгорание	Детонация при раннем зажигании
Пламя распространяется со скоростью 20-40 м/с	Взрывная скорость горения до 2000 м/с
Давление нарастает плавно	Резкие скачки давления

Проблемы запуска мотора при позднем зажигании

При позднем зажигании искрообразование происходит после прохождения поршнем верхней мертвой точки. Это приводит к тому, что пик давления сгорания смеси смещается на фазу расширения, а не используется для эффективного толчка поршня вниз. В результате стартеру не хватает мощности для преодоления компрессии и раскрутки коленвала до необходимых оборотов.

Холодный запуск особенно затруднен из-за замедленного испарения топлива и сниженной летучести смеси. Запаздывающая искра не успевает воспламенить обедненную холодную топливовоздушную смесь до начала такта выпуска. Продукты неполного сгорания оседают на свечах, усугубляя проблему с последующими попытками запуска.

Ключевые проявления при запуске

• Длительная прокрутка стартером без признаков схватывания
• Обратные хлопки в выпускной системе из-за догорания смеси в коллекторе
• Затрудненный запуск "на горячую" из-за перегрева камер сгорания
• Неустойчивая работа после запуска с тенденцией к заглоханию
• Повышенный расход топлива и черный дым из выхлопа при успешном запуске

Снижение мощности двигателя при неправильном зажигании

Неправильный момент зажигания напрямую влияет на эффективность преобразования энергии топлива в механическую работу. При раннем зажигании (чрезмерно опережающем) топливовоздушная смесь воспламеняется до достижения поршнем верхней мертвой точки (ВМТ). Это создает противодействие движению поршня вверх, так как расширяющиеся газы давят на него в противоход рабочему циклу.

При позднем зажигании (запаздывающем) воспламенение происходит после прохождения поршнем ВМТ. Пик давления газов смещается на фазу, когда поршень уже движется вниз с нарастающей скоростью. Это приводит к неполному сгоранию смеси в оптимальной зоне цилиндра и потере энергии выхлопных газов.

Механизмы потери мощности

• Раннее зажигание:
  • Детонация (металлический стук) – разрушительное взрывное горение, повреждающее поршни и кольца
  • Повышенная нагрузка на кривошипно-шатунный механизм
  • Перегрев двигателя из-за увеличения времени контакта газов со стенками цилиндра
• Позднее зажигание:
  • Неполное сгорание топлива – часть смеси догорает в выпускном тракте
  • Снижение пикового давления в цилиндре на рабочем такте
  • Перегрев выпускного коллектора и клапанов
  • Увеличенный расход топлива из-за потери тепловой эффективности

Симптомы в обоих случаях проявляются как:

1. Затрудненный запуск (особенно "на холодную")
2. Провалы и рывки при резком нажатии на педаль газа
3. Падение тяги на средних и высоких оборотах
4. Усиление вибрации и неустойчивая работа на холостом ходу

Параметр	Раннее зажигание	Позднее зажигание
Дымность выхлопа	Белый дым (при перегреве)	Черный дым (недогоревшее топливо)
Температура двигателя	Критический перегрев	Повышение t° выпускной системы
Характерный звук	Звонкий детонационный стук	Глухой рокот, "чихание" в глушителе

Мощность теряется из-за нарушения синхронизации между пиком давления газов и оптимальным положением поршня. В норме максимальное давление должно достигать 10-15° после ВМТ, обеспечивая КПД цикла до 35%. Сдвиг угла на 10° от оптимального снижает мощность на 4-8%, а при отклонении 20° – до 15%.

Увеличенный расход топлива и зажигание

Неправильно настроенный момент зажигания напрямую влияет на эффективность сгорания топливовоздушной смеси в цилиндрах двигателя. При раннем или позднем зажигании процесс горения происходит неоптимально, что приводит к значительным потерям энергии и, как следствие, к повышенному расходу горючего.

Сдвиг угла опережения зажигания (УОЗ) в любую сторону от оптимального значения ухудшает тепловую эффективность рабочего цикла. Топливо сгорает не полностью либо при неблагоприятных условиях, снижая мощность и заставляя водителя сильнее нажимать на педаль газа для поддержания скорости, что дополнительно увеличивает потребление горючего.

Как зажигание влияет на расход

Раннее зажигание:

• Искра возникает до достижения поршнем ВМТ, вызывая детонацию и рост давления
• Часть энергии тратится на противодействие движению поршня вверх
• Температура выхлопных газов повышается, тепло уходит в атмосферу

Позднее зажигание:

• Воспламенение происходит при движении поршня вниз
• Пик давления смещается на такт расширения, снижая КПД
• Несгоревшее топливо догорает в выпускном коллекторе

Параметр	Раннее зажигание	Позднее зажигание
Рост расхода топлива	До 15%	До 20%
Температура выхлопа	Сильно повышена	Умеренно повышена
Характерный признак	Металлический стук	Перегрев глушителя

Для коррекции необходимо проверить установку УОЗ с помощью стробоскопа согласно меткам на шкиве коленвала. На инжекторных двигателях дополнительно анализируют показания датчика детонации через диагностический сканер. Регулировка осуществляется путем ослабления болта крепления распределителя зажигания (на карбюраторных авто) или изменением калибровок в ЭБУ (на инжекторе).

Перегрев двигателя при раннем зажигании

Раннее зажигание провоцирует воспламенение топливовоздушной смеси до достижения поршнем верхней мертвой точки. При этом фронт пламени сталкивается с продолжающим движение вверх поршнем, создавая избыточное давление в цилиндре. Это приводит к резкому росту температуры сгорания и интенсивной теплопередаче на стенки камеры сгорания, поршень и клапаны.

Длительная работа с ранним углом опережения зажигания вызывает хронический перегрев. Основная нагрузка приходится на выпускные клапаны и электроды свечей, которые раскаляются докрасна. Перегретое моторное масло теряет смазывающие свойства, ускоряя износ цилиндропоршневой группы. В экстремальных случаях возможен прогар клапанов или оплавление поршня.

Признаки перегрева из-за раннего зажигания

• Детонационные стуки ("звон пальцев") при разгоне под нагрузкой

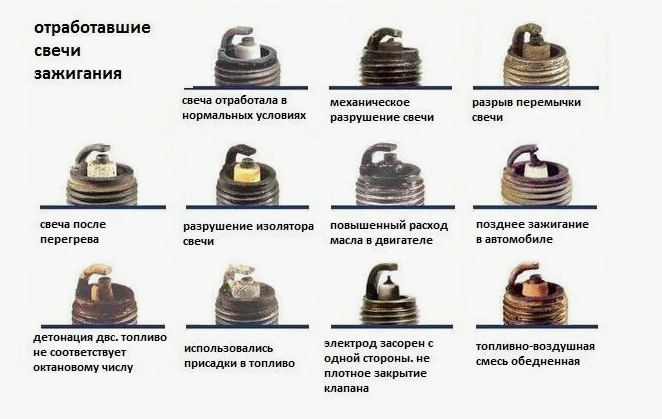

• Белый или серый нагар на свечах зажигания
• Оплавленные электроды свечей
• Вибрация двигателя на холостом ходу
• Снижение мощности и "просадка" тяги

Параметр	Норма	При раннем зажигании
Температура выхлопных газов	500-700°C	800-950°C
Нагрев ГБЦ	85-95°C	100-120°C

Для предотвращения перегрева обязательно проверяйте установку момента зажигания стробоскопом согласно данным производителя. Корректировка выполняется поворотом трамблера (на карбюраторных моторах) или через диагностический сканер (на инжекторных). Оптимальный угол обычно составляет 5-15° до ВМТ на холостом ходу в зависимости от октанового числа топлива.

Повышенная вибрация двигателя на холостых

Неправильно выставленный момент зажигания часто проявляется усиленной вибрацией на холостом ходу. При раннем зажигании топливовоздушная смесь воспламеняется до достижения поршнем верхней мертвой точки, создавая обратную ударную нагрузку на коленчатый вал. При позднем зажигании сгорание происходит при движении поршня вниз, что снижает эффективность рабочего хода и нарушает равномерность вращения.

Вибрация особенно заметна на холостых оборотах из-за низкой инерции вращающихся масс. Двигатель начинает "троить" – пропускать воспламенение в цилиндрах, так как искрообразование не синхронизировано с тактами сжатия. Это провоцирует дисбаланс и ритмичные толчки, передающиеся на кузов.

Диагностика и устранение

Для проверки выполните следующие действия:

1. Запустите двигатель и дайте выйти на рабочую температуру
2. Отсоедините вакуумный корректор на распределителе зажигания
3. С помощью стробоскопа направьте метку на шкиве коленвала:
   • Раннее зажигание: метка опережает установочную риску на крышке ГРМ
   • Позднее зажигание: метка отстает от риски

Тип нарушения	Дополнительные симптомы	Регулировка
Раннее зажигание	Детонация, хлопки в глушителе	Поворот трамблера по часовой стрелке
Позднее зажигание	Перегрев, вялый разгон	Поворот трамблера против часовой стрелки

После регулировки проверьте работу на всех режимах. Оптимальный момент – когда вибрация пропадает, а обороты холостого хода стабилизируются в пределах 750-850 об/мин без "плавания". При отсутствии стробоскопа грубую настройку выполняют поворотом трамблера на 5-7° до исчезновения вибрации.

Хлопки в выпускной системе при позднем зажигании

При позднем зажигании топливно-воздушная смесь воспламеняется с существенной задержкой относительно оптимального момента. Это приводит к тому, что процесс горения продолжается даже после открытия выпускного клапана, когда поршень уже движется вверх, выталкивая отработавшие газы в коллектор и глушитель.

Несгоревшие остатки топлива, вытесняемые вместе с газами, попадают в раскалённую выпускную систему. Там они контактируют с кислородом и воспламеняются от высокой температуры элементов выпуска (коллектора, резонатора, гофры) или от контакта с раскалёнными частицами сажи. Это внезапное догорание смеси вне цилиндра вызывает резкий мини-взрыв – характерный громкий хлопок или серию хлопков.

Ключевые аспекты явления

• Причина хлопков: Догорание топливной смеси внутри выпускного тракта из-за запоздалого зажигания.
• Температурный фактор: Раскалённые поверхности выпускной системы (коллектор, гофра) выступают катализатором самовоспламенения.
• Кислород: Наличие кислорода в выпускных газах или подсос воздуха через неплотности делает догорание возможным.
• Сопутствующие признаки: Хлопки часто сопровождаются снижением мощности двигателя, перегревом выпускного коллектора, повышенным расходом топлива и "тяжёлым" разгоном.

Важно: Хлопки в выпуске – типичный и надёжный индикатор слишком позднего угла опережения зажигания. Их появление требует немедленной проверки и корректировки момента зажигания.

Использование стробоскопа для диагностики

Стробоскоп синхронизирует свою вспышку с импульсом зажигания в первом цилиндре, создавая эффект "замирания" меток на вращающихся деталях двигателя. Это позволяет визуально контролировать фактический момент искрообразования относительно положения коленчатого вала. Прибор подключается к высоковольтному проводу свечи первого цилиндра через индуктивный датчик, а питание – к клеммам АКБ автомобиля.

Для диагностики запустите двигатель на холостом ходу и направьте свет стробоскопа на установочные метки. Обычно они расположены на шкиве коленвала и передней крышке двигателя (либо на маховике через смотровое окно). Зафиксируйте совмещение подвижной метки (на шкиве/маховике) со стационарной отметкой (на корпусе). Сравните положение с нормативами производителя для текущих оборотов.

Интерпретация показаний и регулировка

Определение отклонений:

• Раннее зажигание: Подвижная метка опережает стационарную (смещена по направлению вращения).
• Позднее зажигание: Подвижная метка отстает от стационарной (смещена против направления вращения).

Процедура регулировки:

1. Ослабьте крепление корпуса трамблера (на карбюраторных двигателях) или выполните калибровку через диагностический разъем (на инжекторных).
2. Поворачивайте корпус трамблера:
   • Против часовой стрелки – для увеличения угла опережения (раньше).
   • По часовой стрелке – для уменьшения угла (позже).
3. Контролируйте смещение меток стробоскопом в реальном времени.
4. Затяните крепеж после достижения правильного положения меток.

Состояние зажигания	Положение метки шкива	Воздействие на двигатель
Раннее	Впереди нормы	Детонация, перегрев
Нормальное	Совпадает с риской	Стабильная работа
Позднее	Позади нормы	Потеря мощности, перегрев выпуска

После регулировки проверьте работу двигателя на разных режимах. Убедитесь в отсутствии детонации при резком нажатии на газ и стабильных холостых оборотах. Для точности диагностики прогрейте мотор до рабочей температуры перед использованием стробоскопа.

Ручной метод проверки зажигания

Для проверки момента зажигания ручным способом потребуется контрольная лампа (12В с двумя проводами) или стробоскоп. Автомобиль устанавливается на ровную поверхность, рычаг КПП переводится в нейтральное положение, стояночный тормоз активируется. Снимается крышка распределителя зажигания, после чего ослабляется гайка крепления его корпуса для возможной корректировки.

Провода контрольной лампы подключаются: один – к клемме низкого напряжения на распределителе (идущей от катушки), второй – к "массе" двигателя. Коленчатый вал проворачивается специальным ключом до совмещения меток на шкиве с риской на блоке цилиндров (обычно обозначающей ВМТ 1-го цилиндра). Точное значение угла опережения для конкретной модели указывается в технической документации.

Проверка и регулировка

Определение раннего зажигания: При совпадении меток контрольная лампа загорается до достижения ВМТ. Слишком ранняя вспышка вызывает детонацию ("стук пальцев") при резком нажатии на педаль газа.

Определение позднего зажигания: Лампа загорается после прохождения метки ВМТ. Позднее зажигание проявляется потерей мощности, перегревом мотора и "выстрелами" в глушитель.

Регулировка осуществляется поворотом корпуса трамблера:

1. Ослабьте крепежную гайку распределителя
2. При раннем зажигании – поворачивайте корпус против направления вращения ротора
3. При позднем зажигании – поворачивайте корпус по направлению вращения ротора
4. Добивайтесь загорания лампы/вспышки стробоскопа строго на метке ВМТ
5. Затяните гайку трамблера и проверьте работу двигателя под нагрузкой

Симптом	Признак	Действие
Раннее зажигание	Детонация, вибрация на холостом ходу	Поворот трамблера по часовой (для большинства ДВС)
Позднее зажигание	Вялый разгон, черный выхлоп	Поворот трамблера против часовой (для большинства ДВС)

После регулировки проверьте реакцию двигателя на резкое открытие дроссельной заслонки. Отсутствие детонации и плавный набор оборотов подтверждают правильность установки угла опережения зажигания.

Определение момента по меткам на шкиве коленвала

Для определения угла опережения зажигания (УОЗ) по меткам на шкиве коленчатого вала требуется совмещение установочных рисок на шкиве с неподвижным указателем (меткой) на блоке двигателя. Шкив коленвала имеет градуировку, показывающую положение поршня первого цилиндра в верхней мертвой точке (ВМТ) и углы опережения до/после нее. Указатель на блоке (крышке ГРМ, передней крышке или масляном насосе) служит нулевой точкой отсчета.

Раннее зажигание проявляется при совпадении риски шкива, соответствующей требуемому УОЗ (например, 5° до ВМТ), с указателем во время работы двигателя на холостом ходу. Если при этом искра возникает раньше, чем метка достигает указателя, зажигание считается излишне ранним. Позднее зажигание фиксируется, когда искра появляется после прохождения меткой указателя либо если для совпадения метки с указателем требуется повернуть трамблер/датчик в сторону опережения.

Порядок проверки и регулировки

Для точного определения момента зажигания выполните следующие шаги:

1. Прогрейте двигатель до рабочей температуры и заглушите его.
2. Подключите стробоскоп к высоковольтному проводу первого цилиндра.
3. Запустите двигатель и направьте мигающий свет стробоскопа на метки шкива коленвала.
4. Определите положение градуированной риски шкива относительно неподвижного указателя на блоке при работе двигателя на холостом ходу.

Интерпретация результатов:

• Нормальное зажигание: Риска требуемого УОЗ (напр., 5° до ВМТ) совпадает с указателем.
• Раннее зажигание: Риска УОЗ опережает указатель (визуально смещена по ходу вращения шкива).
• Позднее зажигание: Риска УОЗ отстает от указателя (смещена против хода вращения).

Корректировка момента:

Состояние	Действие с трамблером/датчиком
Раннее зажигание	Повернуть корпус против направления вращения ротора
Позднее зажигание	Повернуть корпус по направлению вращения ротора

После регулировки повторно проверьте совпадение меток стробоскопом. Убедитесь, что показания соответствуют спецификации производителя для текущих оборотов и нагрузки. Для точности метки должны быть чистыми, а шкив – без проскальзывания относительно демпфера.

Правильное положение меток ГРМ при проверке зажигания

Совпадение меток газораспределительного механизма критично для точной установки зажигания. При неверном положении нарушаются фазы газораспределения, что искажает момент искрообразования даже при корректно выставленном угле опережения зажигания. Контроль меток выполняется исключительно при положении поршня 1-го цилиндра в верхней мертвой точке (ВМТ) такта сжатия.

Для проверки коленчатый вал проворачивают за болт крепления шкива (или маховик) по часовой стрелке до полного совмещения установочных меток. На большинстве двигателей метка на шкиве коленвала должна точно совпадать с неподвижным указателем (на крышке масляного насоса, блоке цилиндров или кожухе ремня ГРМ). Параллельно проверяют положение меток распредвалов: риски на их шкивах обязаны совпасть с метками на корпусе подшипников или задней крышке ГРМ.

Типовые метки и их расположение

Элемент	Расположение метки	Совмещение с
Коленчатый вал	Шкив коленвала или маховик	Неподвижный указатель на блоке/кожухе
Распределительный вал(ы)	Зубчатый шкив(и) распредвала(ов)	Метки на корпусе подшипников/крышке ГРМ
Маховик	Нанесенная риска или отверстие	Смотровое окно в картере КПП

Важные нюансы:

• При совпадении меток коленвала и распредвалов поршень 1-го цилиндра гарантированно находится в ВМТ такта сжатия.
• Проворачивать вал только за болт крепления шкива коленвала или маховик! Вращение за распредвал или шкивы натяжителей недопустимо.
• После замены ремня/цепи ГРМ обязателен повторный контроль меток через 2-3 рабочих цикла двигателя.

Инструменты для регулировки момента зажигания

Точная установка угла опережения зажигания требует применения специализированных инструментов, обеспечивающих контроль параметров работы двигателя. Без них регулировка сводится к грубым приближениям, способным ухудшить характеристики мотора или вызвать его повреждение.

Основные приборы позволяют визуально или акустически фиксировать момент искрообразования относительно положения коленчатого вала, а также выявлять отклонения от оптимальных значений. Их правильное использование – ключ к корректной настройке.

Основные приборы для контроля и установки

Для самостоятельной или профессиональной регулировки применяют следующие инструменты:

• Стробоскоп (мотор-тестер): Главный инструмент. Подает краткие световые импульсы при искрообразовании в контрольном цилиндре (обычно 1-м). Мерцающий свет "останавливает" метки на вращающемся шкиве/маховике, позволяя точно сопоставить их с неподвижным указателем на блоке двигателя. Питается от АКБ и высоковольтного провока цилиндра.
• Контрольная лампа (12В): Простейший способ для предварительной грубой проверки или систем без датчика Холла/индуктивного. Подключается между массой и низковольтным выводом катушки зажигания (прерыватель трамблера). Загорание/гасание лампы указывает на момент разрыва цепи. Точность ниже стробоскопа.
• Динамометрический ключ: Незаменим для ослабления и затяжки болта крепления распределителя зажигания (трамблера) с правильным моментом. Слишком слабая затяжка приведет к самопроизвольному сдвигу момента, чрезмерная – к повреждению корпуса трамблера или посадочного места.
• Щуп для зазора контактов прерывателя (только для контактных систем): Набор плоских щупов для точной установки зазора между контактами в распределителе, косвенно влияющего на момент зажигания и энергию искры. Требует периодической проверки и регулировки из-за износа.

Для комплексной диагностики причин нестабильности УОЗ или проблем с регулировкой дополнительно могут потребоваться:

• Мультиметр (проверка цепей, датчиков).
• Сканер OBD-II (для чтения реального УОЗ, ошибок ЭБУ в инжекторных двигателях).
• Специальный ключ или съемник для проворачивания коленвала вручную.

Ослабление крепления распределителя зажигания

Ослабление крепления распределителя зажигания - обязательная операция перед регулировкой угла опережения зажигания. Крепежный узел (обычно гайка или болт) расположен в нижней части корпуса трамблера и фиксирует его на приводном валу двигателя. Без ослабления невозможно повернуть корпус для изменения момента искрообразования.

Для доступа к крепежу часто требуется снять декоративный кожух или защитную крышку. Используйте соответствующий гаечный ключ или головку (чаще всего на 10, 13 или 14 мм в зависимости от модели авто). Ослабляйте крепление аккуратно, избегая резких движений, чтобы не сорвать резьбу.

Порядок выполнения ослабления

Ключевые этапы процедуры:

1. Зафиксируйте текущее положение корпуса распределителя маркером или мелом относительно блока двигателя
2. Ослабьте крепеж на 1/2 - 3/4 оборота (до состояния, позволяющего проворачивать корпус с умеренным усилием)
3. Убедитесь, что фиксирующая скоба не препятствует вращению корпуса
4. Избегайте полного выкручивания крепежа во избежание самопроизвольного смещения трамблера

Важно: При работе на горячем двигателе соблюдайте осторожность из-за риска ожогов. Проверьте отсутствие высоковольтных разрядов при включенном зажигании.

После выполнения регулировки момента зажигания крепеж распределителя необходимо надежно затянуть. Контролируйте момент затяжки (обычно 15-25 Н·м), указанный в руководстве по ремонту автомобиля, чтобы исключить самопроизвольное смещение.

Положение датчика коленвала при регулировке DIS

В системах DIS (Direct Ignition System) датчик положения коленчатого вала (ДПКВ) является критическим элементом для определения момента зажигания. Его положение напрямую влияет на точность синхронизации искрообразования. При регулировке угла опережения зажигания корректная установка ДПКВ обязательна, так как он фиксирует прохождение коленвалом контрольных точек.

Для точной настройки зажигания в DIS требуется обеспечить правильный зазор между датчиком и задающим диском (реперным колесом) коленвала. Неверный зазор вызывает погрешности в определении положения вала, что приводит к раннему или позднему зажиганию. Типичные последствия – детонация, потеря мощности, повышенный расход топлива или неустойчивый холостой ход.

Ключевые шаги регулировки ДПКВ

1. Подготовка: Зафиксируйте коленвал в положении ВМТ 1-го цилиндра (по меткам на шкиве и ГРМ). Отсоедините разъем ДПКВ.
2. Проверка зазора: Используя набор щупов, измерьте расстояние между сердечником датчика и зубьями задающего диска. Номинальный зазор варьируется (обычно 0,5–1,5 мм), уточняйте в мануале авто.
3. Корректировка положения: Ослабьте крепежные болты датчика. Сдвиньте ДПКВ ближе к диску или от него, добиваясь требуемого зазора. Контролируйте параллельность плоскостей.
4. Фиксация: Затяните болты с моментом, указанным производителем (обычно 8–12 Н·м). Повторно проверьте зазор после затяжки.
5. Диагностика: Подключите сканер OBD-II для мониторинга угла опережения зажигания или используйте стробоскоп для проверки совпадения меток под нагрузкой.

Важно: При замене ДПКВ выбирайте оригинальные или совместимые аналоги – несоответствие характеристик (индуктивность, сопротивление) исказит сигнал.

Симптом ошибки положения ДПКВ	Последствия для зажигания
Зазор увеличен	Слабый сигнал → позднее зажигание
Зазор уменьшен	Перегрузка датчика → пропуски искры
Перекос корпуса	Нестабильные показания → плавающий УОЗ

Примечание: В некоторых авто (например, Ford, VAG) положение ДПКВ фиксировано прокладками. Регулировка сводится к замене шайб на более толстые/тонкие согласно сервисным допускам.

Корректировка угла поворотом трамблера

Трамблер (прерыватель-распределитель зажигания) физически соединен с коленчатым валом двигателя через привод. Его корпус установлен в определенном положении относительно блока цилиндров, но имеет возможность незначительного проворачивания вокруг своей оси. Именно это вращение и используется для корректировки момента зажигания.

Поворот корпуса трамблера изменяет взаимное положение кулачкового валика прерывателя (или датчика Холла/магнитного датчика в бесконтактных системах) относительно вращающегося ротора распределителя. Это смещает момент размыкания контактов прерывателя (или момент генерации импульса датчиком), что напрямую влияет на момент возникновения искры на свече зажигания.

Направление поворота и его влияние

Направление, в котором необходимо поворачивать корпус трамблера для коррекции УОЗ, зависит от конструкции привода и марки автомобиля, но существуют общие принципы:

• Против направления вращения ротора трамблера: Этот поворот приводит к более раннему моменту размыкания контактов (генерации импульса). Искра возникает раньше - раннее зажигание.
• По направлению вращения ротора трамблера: Этот поворот приводит к более позднему моменту разрыва цепи. Искра возникает позже - позднее зажигание.

Для запоминания часто используется правило: чтобы увеличить угол опережения зажигания (сделать зажигание раньше), корпус трамблера нужно вращать против направления вращения его вала. Чтобы уменьшить УОЗ (сделать зажигание позже), корпус вращают по направлению вращения вала.

Порядок регулировки с помощью контрольной лампы (основной метод)

Поворот трамблера выполняется после предварительной установки УОЗ по меткам. Корректировка производится на работающем двигателе по его реакции:

1. Прогреть двигатель до рабочей температуры.
2. Подключить контрольную лампу (12В) одним выводом к выводу "К" катушки зажигания (куда приходит провод низкого напряжения от трамблера), другим - на "массу".
3. Ослабить крепящую гайку (или болты) корпуса трамблера, чтобы он мог проворачиваться с небольшим усилием.
4. Медленно поворачивать корпус трамблера в небольших пределах (обычно 5-15 градусов) в обе стороны от исходного положения.
   • Слушать работу двигателя.
   • Наблюдать за контрольной лампой (в момент размыкания контактов она должна гаснуть).
5. Найти положение, при котором:
   • Обороты холостого хода становятся максимально ровными и высокими.
   • Двигатель работает наиболее устойчиво без детонации ("стука пальцев") при резком нажатии на педаль газа.
6. Затянуть гайку (болты) крепления трамблера, не сдвигая его корпус.

Важно: Для точной установки оптимального УОЗ на всех режимах работы двигателя предпочтительнее использовать стробоскоп, который позволяет визуально контролировать метки на шкиве коленвала при работе двигателя под нагрузкой.

Действие	Направление поворота трамблера	Результат
Увеличить УОЗ (Сделать зажигание Раньше)	Против вращения ротора	Искра возникает раньше
Уменьшить УОЗ (Сделать зажигание Позже)	По вращению ротора	Искра возникает позже

Принцип работы вакуумного корректора зажигания

Вакуумный корректор автоматически изменяет момент опережения зажигания в зависимости от нагрузки на двигатель, которая определяется разрежением во впускном коллекторе. Чем сильнее открыта дроссельная заслонка (ниже нагрузка), тем выше разрежение, и наоборот – при закрытой заслонке (высокая нагрузка) разрежение снижается.

Ключевой элемент конструкции – герметичная камера, разделенная гибкой диафрагмой на два отсека. Один отсек соединен вакуумным шлангом с областью за дроссельной заслонкой во впускном коллекторе, второй сообщается с атмосферой. Диафрагма механически связана через тягу с подвижной пластиной прерывателя-распределителя (трамблера).

Алгоритм работы

При работе двигателя на малых нагрузках (дроссель приоткрыт):

• Высокое разрежение во впускном коллекторе воздействует на диафрагму
• Диафрагма прогибается, преодолевая сопротивление пружины
• Тяга поворачивает подвижную пластину трамблера против направления вращения кулачка
• Момент размыкания контактов наступает раньше (увеличивается угол опережения)

При работе двигателя на полной нагрузке (дроссель открыт):

• Разрежение в коллекторе минимально
• Пружина возвращает диафрагму в исходное положение
• Тяга перемещает пластину трамблера по направлению вращения кулачка
• Момент размыкания контактов наступает позже (уменьшается угол опережения)

Режим работы	Разрежение	Действие диафрагмы	Изменение угла
Малая нагрузка	Высокое	Втягивается	Увеличивается (раньше)
Полная нагрузка	Низкое	Возвращается	Уменьшается (позже)

Корректор обеспечивает оптимальное сгорание смеси на всех режимах: раннее зажигание при малых нагрузках улучшает экономичность, позднее – предотвращает детонацию под нагрузкой.

Регулировка начального угла опережения зажигания

Начальный угол опережения зажигания устанавливается при неподвижном состоянии коленчатого вала на холостом ходу и служит базой для работы центробежного и вакуумного регуляторов. Его некорректная установка вызывает детонацию, перегрев двигателя, снижение мощности или повышенный расход топлива даже при исправных автоматических корректорах.

Для регулировки необходимы: стробоскоп, гаечный ключ (размер зависит от модели авто), контрольная лампа или диагностический сканер, а также техническая документация с указанием заводского значения УОЗ для конкретного двигателя. Предварительно проверяется исправность свечей, высоковольтных проводов, трамблера и цепей датчиков.

Последовательность регулировки

1. Прогреть двигатель до рабочей температуры и заглушить.
2. Найти метки на шкиве коленвала и ГРМ (обычно обозначены рисками, точками или насечками).
3. Подключить стробоскоп к аккумулятору и высоковольтному проводу 1-го цилиндра.
4. Ослабить болт крепления корпуса трамблера на 1-2 оборота.
5. Запустить двигатель, направить луч стробоскопа на метки шкива коленвала.
6. Поворачивать корпус трамблера до совпадения подвижной метки шкива с неподвижной меткой на крышке ГРМ согласно данным производителя (например, 5° до ВМТ).
7. Зафиксировать трамблер болтом при совпадении меток и повторно проверить угол при 800-1000 об/мин.

Контрольные методы без стробоскопа:

• Лампой-индикатором: подключить один провод к массе, второй – к выводу катушки трамблера. При включении зажигания медленно вращать трамблер до момента загорания лампы в ВМТ.
• По поведению двигателя: при резком нажатии на газ на холостом ходу кратковременная детонация (звон пальцев) свидетельствует о правильной установке. Постоянный звон – слишком раннее зажигание, "затухание" мотора – позднее.

Симптом после регулировки	Ошибка установки УОЗ
Двигатель не развивает мощность, хлопки в глушителе	Позднее зажигание
Металлический стук при разгоне, перегрев	Раннее зажигание
Ровная работа на всех режимах, плавный отклик на газ	Корректная установка

Важно! На инжекторных двигателях перед регулировкой отсоедините фишку датчика детонации для исключения автоматической коррекции. После установки угла подключите её обратно и сотрите ошибки ЭБУ сканером.

Роль центробежного регулятора в зажигании

Центробежный регулятор автоматически корректирует момент опережения зажигания в зависимости от частоты вращения коленчатого вала двигателя. Принцип его работы основан на действии центробежных сил: с ростом оборотов грузики внутри устройства расходятся под воздействием этих сил, преодолевая сопротивление возвратных пружин.

Это движение грузиков механически передаётся на пластину с контактами прерывателя-распределителя (или датчиком Холла в бесконтактных системах), проворачивая её относительно приводного вала. В результате контакты размыкаются раньше, а искрообразование смещается в сторону опережения, обеспечивая оптимальное сгорание топливно-воздушной смеси на высоких оборотах.

Ключевые функции и особенности

Основные задачи регулятора:

• Компенсация задержки воспламенения – при увеличении оборотов время горения смеси не меняется, а цикл двигателя ускоряется. Без корректировки искра возникала бы слишком поздно.
• Предотвращение детонации и перегрева – позднее зажигание на высоких оборотах вызывает опасный перегрев деталей.
• Обеспечение стабильной мощности – правильное опережение поддерживает максимальное давление газов после ВМТ.

Конструктивные элементы:

1. Грузики с опорными осями, закреплённые на ведущем валу.
2. Возвратные пружины различной жёсткости для точной характеристики опережения.
3. Кулачковая муфта или подвижная пластина, связанная с грузиками и механизмом прерывателя.

Влияние неисправности: Поломка регулятора (заклинивание грузиков, обрыв пружин) проявляется как:

Симптом на низких оборотах	Симптом на высоких оборотах
Слишком раннее зажигание (детонация, «стук пальцев»)	Заметно позднее зажигание (потеря мощности, перегрев выхлопной системы)

Тарировка характеристик центробежного регулятора

Тарировка центробежного регулятора зажигания выполняется для проверки соответствия его фактических характеристик заводским параметрам. Эта процедура требует снятия регулятора с трамблера и использования специального стенда с регулируемыми оборотами и указателем угла поворота валика.

Основной задачей является измерение угла опережения зажигания, создаваемого грузиками регулятора на разных оборотах. Данные фиксируются в контрольных точках: начале срабатывания (обычно 500-900 об/мин), промежуточных значениях и максимальном угле при номинальных оборотах двигателя.

Порядок выполнения тарировки

1. Закрепить регулятор на стенде, совместив нулевую метку вала с указателем
2. Плавно повышать обороты привода до начальной точки срабатывания
3. Зафиксировать угол поворота валика при достижении контрольных оборотов:
   • 1200 об/мин
   • 2000 об/мин
   • максимальные рабочие обороты двигателя
4. Сравнить полученные значения с эталонными характеристиками для данной модели

Обороты (об/мин)	Эталонный угол (°)	Допустимое отклонение (±°)
900	0	0.5
1500	4-6	1
2000	8-10	1.5

При отклонениях регулируют натяжение пружин грузиков: подгибанием скоб или заменой пружин. Ослабление пружин увеличивает угол на низких оборотах, усиление - ограничивает максимальный угол. После регулировки обязательна повторная проверка на всех режимах.

Важно! Изношенные оси грузиков или деформированные штыри приведут к нелинейной характеристике даже при правильной настройке пружин. Люфты более 0.1 мм требуют замены деталей.

Настройка вакуумного регулятора опережения

Проверка вакуумного регулятора выполняется после установки базового угла опережения зажигания. Убедитесь в герметичности вакуумного шланга и отсутствии механических повреждений диафрагмы регулятора. Прогрейте двигатель до рабочей температуры перед началом регулировки.

Подключите вакуумный насос с манометром к штуцеру регулятора. Стробоскоп должен быть установлен для контроля меток на шкиве коленвала. Отсоедините вакуумный шланг от распределителя и заглушите его. Двигатель работает на холостом ходу.

Этапы регулировки

1. Плавно создавайте разрежение вакуумным насосом (обычно от 0 до 50-60 кПа)
2. Фиксируйте показания стробоскопа при увеличении вакуума
3. Сравните величину опережения с данными производителя:

   Разрежение (кПа)	Норма опережения (°)
   10-15	2-5
   25-30	8-12
   40-50	15-20

4. При отклонениях открутите крепёжный винт и поворачивайте корпус регулятора:
   • Поворот по часовой стрелке – уменьшение опережения
   • Поворот против часовой стрелки – увеличение опережения

После регулировки проверьте реакцию системы: при резком сбросе вакуума угол должен мгновенно возвращаться к начальному значению. Заведите двигатель под нагрузкой (движение в гору) для контроля детонации – её отсутствие подтверждает правильность настройки. Утечки в диафрагме требуют замены регулятора.

Метод установки зажигания "по искре"

Метод "по искре" (или "по контрольной лампе") является классическим способом установки начального (статического) момента зажигания на карбюраторных двигателях с механическим прерывателем-распределителем (трамблером). Его суть заключается в точном определении момента размыкания контактов прерывателя в положении коленчатого вала, соответствующем требуемому углу опережения зажигания перед ВМТ.

Этот метод относительно прост, не требует сложного оборудования (достаточно контрольной лампы или вольтметра) и обеспечивает базовую точность, достаточную для запуска двигателя и последующей точной регулировки на слух или с помощью стробоскопа. Он основан на визуальной или приборной фиксации момента возникновения искры или срабатывания индикатора.

Необходимые инструменты и подготовка

• Контрольная лампа (12В) с двумя проводами или цифровой вольтметр.
• Ключ для проворачивания коленчатого вала (вороток, пусковая рукоятка или спецключ).
• Ключ для ослабления гайки/болта крепления трамблера.
• Чистая ветошь для очистки меток.

Важно: Убедитесь, что аккумулятор заряжен, контакты прерывателя чистые и правильно отрегулирован зазор между ними.

Пошаговая процедура установки

1. Очистите метки на шкиве коленвала и крышке привода ГРМ (или блоке цилиндров). Найдите основную метку ВМТ и метки опережения зажигания (например, 5°, 10° до ВМТ). Определите, какая метка соответствует требуемому углу опережения для вашего двигателя (указано в руководстве по ремонту, часто это 5°-7° до ВМТ).
2. Снимите крышку трамблера. Аккуратно поворачивайте коленвал (по часовой стрелке, если смотреть со стороны шкива) ключом или воротком до тех пор, пока бегунок трамблера не встанет напротив вывода высоковольтного провода 1-го цилиндра на крышке распределителя.
3. Продолжайте медленно проворачивать коленвал, совмещая требуемую метку опережения (напр., 5° до ВМТ) на шкиве коленвала с неподвижной указательной меткой (приливом, стрелкой) на крышке ГРМ или блоке цилиндров.
4. Ослабьте гайку или болт крепления корпуса трамблера к блоку двигателя, чтобы корпус можно было осторожно поворачивать рукой (но не сдвигайте его пока).
5. Подключите один провод контрольной лампы к клемме низковольтного провода на катушке зажигания (идущего к трамблеру), а второй провод – на "массу" (корпус двигателя). Включите зажигание (положение "ON").
6. Плавно поворачивайте корпус трамблера против направления вращения бегунка (обычно по часовой стрелке, если смотреть сверху) до тех пор, пока контрольная лампа не погаснет (это соответствует моменту, когда контакты прерывателя замкнуты).
7. Теперь очень медленно и плавно начинайте поворачивать корпус трамблера в обратную сторону (по направлению вращения бегунка, обычно против часовой стрелки). Внимательно следите за контрольной лампой. Момент, когда лампа вспыхнет, соответствует моменту размыкания контактов прерывателя и возникновению искры на свече 1-го цилиндра.
8. Как только лампа вспыхнула, немедленно прекратите вращение корпуса трамблера и, удерживая его строго в этом положении, затяните гайку/болт крепления трамблера.
9. Выключите зажигание. Установите крышку трамблера на место, убедившись, что бегунок стоит напротив вывода 1-го цилиндра, а провода остальных цилиндров подключены в правильном порядке (по направлению вращения бегунка).

Проверка и окончательная регулировка: Запустите двигатель и прогрейте его. Окончательную точную регулировку момента зажигания обязательно проведите "на слух" (по максимальным оборотам холостого хода и отсутствию детонации при резком нажатии на газ) или, предпочтительнее, с помощью стробоскопа, согласно данным руководства по эксплуатации автомобиля. Метод "по искре" задает лишь начальную (статическую) установку.

Регулировка методом "на слух"

Данный метод требует опыта и основывается на анализе работы двигателя при изменении положения трамблера во время холостого хода. Он применяется как для предварительной настройки, так и для точной доводки момента зажигания после установки по меткам или стробоскопу, особенно на карбюраторных двигателях.

Прогрейте двигатель до рабочей температуры, чтобы система холостого хода работала стабильно. Ослабьте крепежную гайку (или болт) корпуса трамблера, обеспечив его легкое вращение рукой с небольшим усилием.

Процедура регулировки и оценка результатов

Медленно поворачивайте корпус трамблера против часовой стрелки (опережение) и по часовой стрелке (запаздывание), слушая реакцию двигателя:

• Раннее зажигание: При резком нажатии на газ возникает звонкий, металлический стук ("пальцы") поршневых пальцев. Двигатель на холостых может работать неровно, с подергиваниями.
• Позднее зажигание: Двигатель "вяло" реагирует на газ, выхлопные газы имеют характерный "тяжелый" запах несгоревшего топлива. Может наблюдаться перегрев (особенно под нагрузкой) и повышенный расход топлива.

Цель регулировки - найти положение, при котором:

1. Обороты холостого хода становятся максимально ровными и устойчивыми.
2. Двигатель наиболее отзывчиво реагирует на резкое открытие дроссельной заслонки (без провалов и детонационных стуков).
3. Достигается максимальная частота вращения коленчатого вала на холостом ходу (без последующей стабилизации).

Зафиксируйте корпус трамблера в найденном оптимальном положении, затяните крепеж. Проверьте реакцию двигателя на нагрузку (при движении автомобиля под гору с небольшой скоростью на высокой передаче не должно быть сильной детонации).

Поворот трамблера	Эффект	Признак успешной регулировки
Против часовой стрелки	Увеличение угла опережения	Ровный холостой ход, отзывчивость на газ
По часовой стрелке	Уменьшение угла опережения (запаздывание)	Исчезновение детонации ("стука пальцев")

Использование контрольной лампы для установки

Контрольная лампа – простой и надежный инструмент для точной установки начального момента зажигания. Она подключается между массой двигателя и выводом низкого напряжения катушки зажигания, идущего к прерывателю-распределителю. Принцип работы основан на замыкании/размыкании первичной цепи катушки контактами трамблера.

Когда контакты прерывателя разомкнуты, цепь разорвана, и лампа не горит. В момент замыкания контактов цепь замыкается, и лампа загорается. Момент начала размыкания контактов (когда лампа гаснет) соответствует моменту искрообразования.

Порядок действий при регулировке

Перед началом убедитесь в исправности контактов прерывателя и правильности зазора между ними. Выполните следующие шаги:

1. Поверните коленчатый вал ключом до совмещения меток на шкиве коленвала с указателем на блоке цилиндров. Нужная метка (обычно обозначенная как "5°", "10°" или "TDC") выбирается согласно данным производителя.
2. Ослабьте болт крепления корпуса распределителя зажигания для возможности его поворота.
3. Подключите один щуп лампы к выходной клемме катушки (идущей к трамблеру), второй – к надежной массе на двигателе.
4. Включите зажигание (без запуска стартера). Лампа должна светиться, если контакты разомкнуты.
5. Медленно поворачивайте корпус распределителя против часовой стрелки, пока лампа не погаснет (контакты замкнулись).
6. Теперь плавно поворачивайте корпус по часовой стрелке. Момент, когда лампа только загорится (контакты начали размыкаться), и есть установочный момент зажигания.
7. Надежно затяните болт крепления трамблера, удерживая корпус от смещения.

Ключевые признаки правильной установки:

• Лампа загорается строго в момент совпадения метки на шкиве с указателем ВМТ/опережения.
• Корпус распределителя фиксируется без малейшего смещения после затяжки.

Таблица: Интерпретация поведения лампы

Состояние лампы	Состояние контактов	Фаза зажигания
Горит	Разомкнуты	Катушка заряжается
Гаснет	Замкнуты	Накопление энергии в катушке
Резко загорается	Начало размыкания	Момент искрообразования (установочная точка)

Установка зажигания по максимальным оборотам

Данный метод основан на поиске момента зажигания, обеспечивающего максимальную частоту вращения коленчатого вала двигателя на холостом ходу. Он требует наличия тахометра и точной фиксации изменений оборотов при корректировке угла опережения зажигания.

Перед началом регулировки двигатель должен быть прогрет до рабочей температуры, система холостого хода отрегулирована на номинальные обороты, указанные производителем. Все потребители энергии (фары, кондиционер) необходимо выключить.

Порядок выполнения регулировки

1. Ослабить фиксирующую гайку (или болт) корпуса трамблера.
2. Запустить двигатель и установить обороты холостого хода в соответствии с техпаспортом ТС.
3. Плавно поворачивать корпус трамблера против часовой стрелки (для увеличения угла опережения).
4. Контролировать показания тахометра – обороты начнут возрастать.
5. Медленно вращать трамблер до момента, когда обороты достигнут максимального стабильного значения.
6. Зафиксировать положение корпуса трамблера при пике оборотов.
7. Повернуть трамблер по часовой стрелке примерно на 2-3 градуса (на 1-2 мм по корпусу) от точки максимума для установки оптимального УОЗ.
8. Надежно затянуть фиксирующую гайку при удержании корпуса трамблера от смещения.

Смещение УОЗ в сторону "раньше" после точки максимума предотвращает детонацию под нагрузкой. Рекомендуется проверить реакцию двигателя на резкое открытие дросселя – отсутствие "звона" поршневых пальцев подтверждает корректность установки.

Положение трамблера	Влияние на обороты	Риски
До точки максимума	Обороты растут	Недоиспользование мощности
Точка максимума	Пик оборотов ХХ	Возможна детонация под нагрузкой
После точки максимума (оптимум)	Снижение на 50-100 об/мин	Минимальный риск детонации

Метод критически зависит от исправности всех компонентов системы зажигания и топливоподачи. Не применяется на двигателях с электронным управлением УОЗ (ЭСУД), где корректировка осуществляется через диагностическое оборудование.

Настройка зажигания по минимальной вибрации

Для выполнения регулировки прогрейте двигатель до рабочей температуры и установите холостые обороты в соответствии с техническими требованиями производителя. Отключите все потребители энергии (кондиционер, фары, аудиосистему) и обеспечьте отсутствие посторонних нагрузок на силовой агрегат.

Ослабьте крепление корпуса трамблера или фиксатор датчика положения коленвала (в зависимости от конструкции). Подключите тахометр и стробоскоп для контроля базовых параметров, но основной ориентир – субъективная оценка вибраций рукой на корпусе воздушного фильтра или клапанной крышке.

Последовательность регулировки

1. Медленно поворачивайте корпус трамблера против часовой стрелки (для опережения) на 1-2 мм.
2. Зафиксируйте положение и дайте двигателю стабилизироваться 5-7 секунд.
3. Оцените уровень вибрации ладонью на блоке цилиндров, сравнивая с предыдущим состоянием.
4. Повторите процедуру, вращая трамблер по часовой стрелке (для запаздывания).

Определите положение, при котором вибрации становятся минимальными. Если при вращении в обе стороны вибрация усиливается – верните трамблер в исходную точку. Для точности повторите цикл 2-3 раза, каждый раз уменьшая амплитуду поворота.

Критерии правильной настройки:

• Ровная работа мотора без "провалов"
• Отсутствие дребезжания деталей в подкапотном пространстве
• Стабильные обороты холостого хода (±20 об/мин)

Симптом при переборе	Симптом при недоборе
Резкий металлический стук (детонация)	Затрудненный запуск "на горячую"
Перегрев выпускного коллектора	Повышенная вибрация на низких оборотах

После нахождения оптимальной точки надежно затяните крепеж трамблера. Проверьте реакцию двигателя на резкое открытие дросселя – отсутствие кратковременных "просадок" подтвердит корректность регулировки.

Проверка правильности установки при разгоне

Для проверки момента зажигания используют метод разгона автомобиля на ровной дороге до скорости 40-50 км/ч на прямой передаче (обычно 3-я или 4-я в зависимости от КПП). После стабилизации скорости резко нажимают педаль газа "в пол", заставляя двигатель работать под нагрузкой.

В момент резкого ускорения внимательно отслеживают поведение двигателя. Характерные признаки корректной настройки:

Анализ детонационных проявлений

При правильной установке зажигания должна наблюдаться кратковременная детонация:

• Норма: 1-2 секунды металлического позванивания ("стук пальцев") сразу после нажатия педали
• Раннее зажигание: интенсивный продолжительный звон (более 3 секунд)
• Позднее зажигание: полное отсутствие детонационных звуков

Дополнительные индикаторы при разгоне:

1. Реакция на газ
   • Раннее: "дерганье" двигателя, падение тяги
   • Позднее: вялый разгон, провалы мощности
2. Выхлопная система
   • Раннее: серый или черный дым при детонации
   • Позднее: сизый дым из-за догорания смеси в выпуске

Параметр	Раннее зажигание	Норма	Позднее зажигание
Детонация при разгоне	Длительная (>3 сек)	Кратковременная (1-2 сек)	Отсутствует
Динамика ускорения	Рывки, падение оборотов	Плавный подъем оборотов	Замедленный отклик
Температура двигателя	Быстрый перегрев	Стабильная	Повышенная на малых оборотах

Важно проводить тест на прогретом двигателе с использованием топлива, рекомендованного производителем. При отклонениях требуется регулировка трамблера или коррекция угла опережения через ЭБУ (на инжекторных моторах).

Электронные системы зажигания: особенности регулировки

В электронных системах зажигания (ЭСЗ) процесс определения и коррекции момента искрообразования кардинально отличается от контактных или бесконтактных систем с механическим трамблером. Управление углом опережения зажигания (УОЗ) осуществляется микропроцессорным блоком управления (ЭБУ) на основе данных от датчиков, а не механических устройств. Это исключает возможность прямой ручной корректировки УОЗ путем вращения корпуса распределителя или изменения зазоров.

Основная регулировка УОЗ в ЭСЗ заложена в программу (прошивку) ЭБУ и динамически изменяется в реальном времени в зависимости от режима работы двигателя. ЭБУ непрерывно анализирует сигналы от ключевых датчиков:

• Датчик положения коленчатого вала (ДПКВ): определяет текущую скорость вращения и положение коленвала.
• Датчик положения распределительного вала (ДПРВ): фиксирует фазу газораспределения (такты двигателя).
• Датчик массового расхода воздуха (ДМРВ) или датчик абсолютного давления (ДАД): информирует о нагрузке на двигатель.
• Датчик температуры охлаждающей жидкости (ДТОЖ): учитывает температурный режим двигателя.
• Датчик детонации: позволяет ЭБУ корректировать УОЗ в сторону более позднего для подавления детонации.

На основе этих данных ЭБУ рассчитывает оптимальный УОЗ для каждого цикла, используя трехмерные карты ("искровые" карты), хранящиеся в памяти. Эти карты содержат значения УОЗ для всех возможных комбинаций оборотов двигателя и нагрузки. Регулировка момента зажигания в штатном режиме происходит автоматически и постоянно.

Возможности вмешательства в регулировку УОЗ на ЭСЗ:

• Коррекция с помощью диагностического оборудования: Специализированные сканеры или ПО (например, через OBD-II разъем) позволяют считывать текущий УОЗ, выявлять ошибки датчиков, влияющих на зажигание, и вносить небольшие корректирующие добавки или вычитания угла (коррекции) в рамках, предусмотренных производителем.
• Чип-тюнинг (перепрошивка ЭБУ): Единственный способ кардинально изменить алгоритм установки УОЗ. Специализированное ПО заменяет штатные "искровые" карты в памяти ЭБУ на оптимизированные, учитывающие изменения в двигателе (например, форсировку) или топливе. Это требует высокой квалификации.
• Установка вариаторов УОЗ: Внешние электронные модули, искусственно сдвигающие сигнал ДПКВ, создавая ложное представление ЭБУ о положении коленвала. Применяются редко, чаще в спорте, могут нарушить работу других систем.

Диагностика раннего/позднего зажигания на ЭСЗ: Признаки схожи с классическими системами (потеря мощности, перегрев, детонация, жесткая работа), но диагностика требует иного подхода:

1. Считать коды ошибок (DTC) сканером. Критичны неисправности ДПКВ, ДПРВ, ДТОЖ, ДМРВ/ДАД, датчика детонации.
2. Проверить актуальность и корректность программного обеспечения ЭБУ (версия прошивки).
3. Проверить установку фаз ГРМ (ремень/цепь). Смещение даже на 1 зуб критично для ЭСЗ.
4. Проверить состояние датчиков (ДПКВ, ДПРВ - зазоры, загрязнение, повреждение) и целостность их проводки.
5. Оценить работу системы с помощью сканера: сравнить реальный УОЗ на разных режимах с эталонными данными для данной модели, проверить реакцию УОЗ на изменение оборотов/нагрузки.
6. Использовать мотор-тестер для анализа формы сигналов с датчиков и катушек зажигания.

Самостоятельная регулировка УОЗ на серийном автомобиле с ЭСЗ путем механических манипуляций невозможна. Любые вмешательства требуют диагностического оборудования, глубокого понимания работы системы и чаще всего сводятся к решению проблем с датчиками, проводкой, механизмом ГРМ или программным обеспечением ЭБУ.

Катушки зажигания и момент искрообразования

Катушки зажигания преобразуют низковольтный ток бортовой сети (12В) в высоковольтный импульс (15-30 кВ), необходимый для пробоя искрового промежутка свечи. Напряжение накопленной энергии в первичной обмотке индуцирует высокое напряжение во вторичной обмотке при разрыве цепи модулем управления, что формирует искру. Скорость этого процесса напрямую влияет на точность момента поджига топливно-воздушной смеси.

Момент искрообразования определяется временем, за которое катушка генерирует искру после получения сигнала от ЭБУ или прерывателя. Задержка между электрическим импульсом и появлением искры (обычно 1-3 мс) зависит от исправности катушки, состояния высоковольтных проводов и свечей. Несоответствие этого интервала нормативам приводит к смещению фактического зажигания относительно расчетного угла опережения.

Факторы влияния на синхронизацию

• Деградация изоляции в катушке увеличивает сопротивление, замедляя накопление энергии.
• Загрязнение/износ свечей требуют большего напряжения для пробоя, задерживая искру.
• Повышенный зазор в свечах продлевает время формирования дуги.

Проблема	Влияние на момент искрообразования	Признак нарушения УОЗ
Пробитая катушка	Увеличение времени накопления энергии	Фактическое позднее зажигание
Обгоревшие свечи	Рост требуемого напряжения	Пропуски воспламенения при раннем УОЗ
Короткое замыкание ВВ-проводов	Преждевременный пробой	Нестабильная работа на высоких оборотах

Для точной регулировки УОЗ необходимо гарантировать исправность компонентов искрообразования. Проверка включает замер сопротивления катушек (0.3-4 Ом первичная обмотка, 6-15 кОм вторичная), диагностику пробоя на массу и тестирование времени отклика осциллографом. Корректировка угла опережения бессмысленна при наличии задержек в цепи высокого напряжения.

Диагностика датчиков системы зажигания

Правильная работа системы зажигания критически зависит от исправности и точных показаний ключевых датчиков. Их неисправности напрямую влияют на момент искрообразования, вызывая либо раннее, либо позднее зажигание, что проявляется в потере мощности, детонации, перегреве двигателя и повышенном расходе топлива.

Основными датчиками, требующими проверки при подозрении на нарушение угла опережения зажигания (УОЗ), являются датчик положения коленчатого вала (ДПКВ), датчик положения распределительного вала (ДПРВ) и датчик детонации (ДД). Неверные сигналы от этих компонентов сбивают расчеты блока управления двигателем (ЭБУ), приводя к ошибочному выбору момента зажигания.

Методы проверки основных датчиков

Диагностика включает несколько этапов для каждого компонента:

• Датчик положения коленвала (ДПКВ):
  • Визуальный осмотр на предмет повреждений корпуса, проводов, загрязнения магнитного сердечника или задающего диска.
  • Проверка сопротивления обмотки мультиметром (сравнение с номиналом производителя, обычно 500-800 Ом).
  • Контроль выходного сигнала переменного тока (АС) осциллографом при прокрутке стартером: должен быть четкий, равномерный синусоидальный сигнал без пропусков.
• Датчик положения распредвала (ДПРВ):
  • Визуальный осмотр на повреждения и чистоту торца датчика.
  • Измерение сопротивления/индуктивности (для индуктивных типов) или проверка напряжения опорного питания и сигнала (для датчиков Холла).
  • Анализ сигнала осциллографом: должен соответствовать спецификации (импульсы для Холла, синусоида для индуктивных).
• Датчик детонации (ДД):
  • Проверка надежности крепления (затяжка моментом) и состояния разъема.
  • Измерение сопротивления (обычно очень высокое, МОм) или выходного напряжения/сигнала мультиметром/осциллографом при легком постукивании по блоку цилиндров рядом с датчиком: должен генерировать характерные импульсы.
  • Анализ реакции ЭБУ через диагностический сканер (наличие корректировок УОЗ по цилиндрам при нагрузке).

Последствия неисправностей датчиков для момента зажигания:

Неисправный датчик	Типичное влияние на УОЗ	Симптомы
ДПКВ (пропуски/искажение сигнала)	Непредсказуемое (раннее/позднее/отсутствие искры)	Двигатель глохнет, троит, не запускается, резкая потеря мощности
ДПРВ (ошибка фазировки)	Некорректное (чаще позднее)	Трудный запуск, повышенный расход, неустойчивый холостой ход, падение мощности
Датчик детонации (не видит детонацию)	Чрезмерно раннее зажигание (ЭБУ не вносит коррективы)	Стук пальцев (детонация) под нагрузкой, перегрев двигателя
Датчик детонации (ложные срабатывания)	Чрезмерно позднее зажигание (ЭБУ постоянно корректирует УОЗ)	Вялая динамика, перегрев, повышенный расход топлива

Обязательным этапом диагностики является считывание кодов неисправностей (DTC) через OBD-II сканер и анализ параметров работы датчиков в реальном времени. Замена датчика без проверки проводки до ЭБУ и контактов разъема часто не устраняет проблему – необходимо тестировать целостность цепи и отсутствие коротких замыканий.

Регулировка с помощью OBD-сканера

Подключите OBD-сканер к диагностическому разъёму автомобиля (обычно расположен под рулевой колонкой). Включите зажигание или запустите двигатель (согласно инструкции сканера), активируйте ПО сканера на смартфоне или ноутбуке. Выберите в меню режим реального времени (Live Data) и найдите параметры, связанные с углом опережения зажигания (УОЗ).

Проанализируйте текущее значение УОЗ на холостом ходу и сравните с эталонными данными для вашей модели двигателя (указаны в сервисной документации). Обратите внимание на стабильность показаний – колебания более 2-3° или значения, выходящие за допустимый диапазон (например, -5°...+5°), указывают на необходимость регулировки.

Алгоритм калибровки

1. Перейдите в раздел "Активные тесты" или "Коррекция параметров".
2. Выберите функцию "Коррекция угла опережения зажигания".
3. Введите требуемое значение УОЗ (на основе сервисных нормативов).
4. Активируйте запись изменений в блок управления двигателем (ЭБУ).
5. Проверьте реакцию двигателя:
   • Ровная работа на холостом ходу
   • Отсутствие детонации при резком нажатии на газ
   • Плавное увеличение оборотов

Параметр	Норма	Раннее ЗЖ	Позднее ЗЖ
УОЗ на ХХ	5°-10°	12°-20°	-3°-+3°
Детонация	Отсутствует	Металлический стук	Глухой рокот

После корректировки выполните тест-драйв: при резком разгоне на 3-4 передаче детонация должна отсутствовать. Если проблема сохраняется, проверьте состояние датчика детонации, ВВ-проводов и свечей. Для окончательной проверки считайте логи работы двигателя в диапазоне 2000-4000 об/мин.

Корректировка угла в действующем режиме работы

Корректировка угла опережения зажигания (УОЗ) при работающем двигателе позволяет оперативно оптимизировать момент искрообразования под текущие нагрузки и обороты, устраняя детонацию или вялую динамику. Процедура требует контроля параметров в реальном времени с использованием специализированного оборудования.

Основным инструментом является автомобильный стробоскоп, подключаемый к высоковольтному проводу первого цилиндра. Прибор синхронизирует вспышку с моментом искры, позволяя визуально определить метку УОЗ на вращающихся шкивах коленвала/распредвала относительно неподвижной отметки ГРМ.

Алгоритм корректировки

1. Прогреть двигатель до рабочей температуры (80-90°C).
2. Подключить стробоскоп согласно инструкции (зажим "массы" на АКБ, датчик на ВВ-провод 1-го цилиндра).
3. Запустить мотор на холостом ходу (ХХ). Направить вспышку на шкив коленвала.
4. Определить смещение:
   • Если метка опережает статическую риску (раннее зажигание) – ослабить крепление трамблера и провернуть корпус по часовой стрелке.
   • Если метка отстает (позднее зажигание) – вращать трамблер против часовой стрелки.
5. Проверить реакцию на резкое открытие дросселя:

   Симптом после корректировки	Требуемое действие
   Детонация ("цокот") при разгоне	Уменьшить УОЗ (поворот по ЧС)
   Задержка отклика, перегрев выпускного коллектора	Увеличить УОЗ (поворот против ЧС)

Для двигателей с ЭБУ корректировка выполняется через диагностический сканер: параметр "Коррекция УОЗ" в режиме реального времени позволяет вносить поправки (±3-5°) программно, без механических вмешательств. Критерием точности служит отсутствие детонации при максимальном крутящем моменте (обычно 3000-4500 об/мин) и стабильные обороты ХХ.

Тест-драйв после регулировки зажигания

После корректировки момента зажигания обязателен тестовый заезд для проверки работы двигателя в реальных условиях. Начните движение на прогретом моторе, плавно увеличивая нагрузку на разных оборотах.

Обращайте внимание на отклик дросселя, вибрации и посторонние звуки. Проведите серию разгонов на пониженных передачах, фиксируя поведение автомобиля при резком нажатии педали газа.

Ключевые параметры для оценки

• Детонация: Прислушивайтесь к металлическому стуку ("стук пальцев") при разгоне под нагрузкой (подъем, высокая передача)
• Приемистость: Отсутствие провалов и быстрый отклик при ускорении
• Холостой ход: Устойчивые обороты без плавания или тряски
• Перегрев: Контроль температуры охлаждающей жидкости при интенсивной езде

Симптом	Раннее зажигание	Позднее зажигание
Детонация	Ярко выражена при нагрузке	Отсутствует
Выхлоп	Хлопки в глушителе	Выстрелы во впуск
Мощность	Рывки на низких оборотах	Вялый разгон

При обнаружении детонации или снижения мощности немедленно прекратите тест-драйв. Повторная регулировка требуется, если:

1. Двигатель не развивает полную мощность при разгоне
2. Слышен устойчивый детонационный стук
3. Появляется черный дым из выхлопа (переобогащение смеси)

Окончательная проверка на разных режимах

После предварительной установки момента зажигания выполните тестирование двигателя в рабочих условиях. Запустите мотор и прогрейте его до рабочей температуры (80-90°C), чтобы получить корректные показания.

Проведите проверку на трёх ключевых режимах: холостом ходу, средних оборотах под нагрузкой и резком ускорении. На каждом этапе анализируйте поведение двигателя и реакцию на регулировки.

Методика диагностики

1. Холостой ход (800-1000 об/мин):

• Плавно повысьте обороты до 2000 об/мин и резко сбросьте газ
• Норма: обороты быстро возвращаются к исходным без пропусков зажигания
• Признак позднего зажигания: "захлёбывание" при сбросе газа

2. Средние обороты под нагрузкой (2500-3500 об/мин):

• Двигайтесь на 3-4 передаче с постоянной скоростью (40-60 км/ч)
• Резко нажмите педаль газа до середины хода
• Норма: кратковременная лёгкая детонация (цокающие звуки), исчезающая через 1-2 сек
• Раннее зажигание: сильная продолжительная детонация
• Позднее зажигание: вялый разгон, "троение"

3. Резкое ускорение:

• На скорости 20-30 км/ч резко выжмите педаль газа в пол
• Контролируйте реакцию двигателя и звук детонации
• При раннем зажигании возникнет металлический стук поршневых пальцев

Режим	Раннее зажигание	Позднее зажигание
Холостой ход	Неустойчивая работа	Задержка реакции на газ
Разгон	Детонация, стук пальцев	Перегрев, падение мощности
Нагрузка	Перегрев выпускного коллектора	Чёрный выхлоп, повышенный расход

При обнаружении отклонений корректируйте угол опережения на 2-3° за один шаг. После каждой регулировки повторяйте проверочные циклы. Добейтесь отсутствия детонации на ускорении и стабильной работы во всех режимах.

Рекомендации по эксплуатации после регулировки

После выполнения регулировки момента зажигания запустите двигатель и дайте ему поработать на холостом ходу 3-5 минут для стабилизации температурного режима. Внимательно прислушивайтесь к работе силового агрегата, обращая особое внимание на отсутствие детонационных стуков (цокающих звуков) при плавном нажатии педали акселератора.

Обязательно совершите тестовую поездку длительностью 15-20 минут с последовательной проверкой работы двигателя на разных режимах:

• Плавный разгон с низких оборотов (1500-2000 об/мин)
• Резкое ускорение под нагрузкой (подъём в гору)
• Движение с постоянной скоростью на высокой передаче

Критерии корректной регулировки

Показатель	Нормальная работа	Требует проверки
Детонация	Полностью отсутствует	Слышен металлический стук при разгоне
Приемистость	Резкий отклик на газ	Провалы, рывки при ускорении
Прогрев	Стабильные холостые обороты	Плавание оборотов, тряска двигателя

1. Проверьте цвет свечей зажигания через 100-150 км пробега: нормальный цвет электродов – светло-коричневый. Белый налёт сигнализирует о слишком раннем зажигании, чёрный – о позднем.
2. Контролируйте расход топлива на привычных маршрутах: корректная установка угла снижает потребление горючего на 5-7%.
3. Избегайте экстремальных нагрузок в первые 50 км пробега после регулировки.

При появлении детонации, перегрева или снижения мощности немедленно прекратите эксплуатацию и проведите повторную диагностику системы зажигания. Используйте только топливо с октановым числом, рекомендованным производителем двигателя.

Список источников

Для подготовки материала о диагностике и регулировке момента зажигания были использованы профильные технические руководства и специализированные автомобильные ресурсы. Основное внимание уделялось практическим аспектам определения признаков раннего/позднего зажигания и методикам корректировки угла опережения.

Ключевые источники включают официальную документацию производителей систем зажигания, учебные пособия по устройству ДВС и экспертные публикации в отраслевых изданиях. Ниже представлен перечень использованных материалов.

1. Руководство по ремонту и эксплуатации (модель-специфичные издания для распространённых автомобилей)
2. Технический справочник по системам зажигания (автор: Петров В.И., издательство "Транспорт")
3. Учебное пособие "Устройство и обслуживание карбюраторных двигателей"
4. Статья "Диагностика нарушений угла опережения зажигания" в журнале "Автосервис" (№4, 2022)
5. Производственная инструкция "Регулировка зажигания на стенде СТ-417"
6. Методические рекомендации НИИ Автоприборов: "Контроль параметров искрообразования"

Видео: Как выставить зажигание. Настройка зажигания.


• Раздатка ЗИЛ 131 - устройство, функции, параметры, эксплуатация и уход

• Диагностика электрооборудования Lada Priora - частые проблемы

• МАЗ-241 - параметры, изображения, мнения
