Как выявить подсос воздуха - места утечек и проверка дымом

Статья обновлена: 18.08.2025

Подсос неучтенного воздуха – распространенная неисправность впускной системы двигателя, приводящая к обеднению топливно-воздушной смеси.

Проблема вызывает неустойчивую работу мотора, повышенный расход топлива, ошибки по датчикам кислорода. Частые места утечек: прокладки впускного коллектора, вакуумные шланги, уплотнения дроссельной заслонки, клапан адсорбера.

Эффективный метод поиска – использование дымогенератора. Он нагнетает видимый дым во впускной тракт, точно визуализируя места проникновения постороннего воздуха через мельчайшие трещины или неплотности.

Понимание проблемы: что такое подсос воздуха в двигателе

Подсосом воздуха в двигателе внутреннего сгорания называется неконтролируемое проникновение атмосферного воздуха во впускной тракт после датчика массового расхода воздуха (ДМРВ) или датчика абсолютного давления (ДАД). Этот незапланированный воздух не учитывается электронным блоком управления (ЭБУ) при формировании топливно-воздушной смеси.

ЭБУ рассчитывает количество впрыскиваемого топлива, основываясь на данных о количестве воздуха, прошедшего через основной измерительный датчик. Посторонний воздух, попадающий в систему позже точки замера, нарушает стехиометрическое соотношение топлива и воздуха (обычно ~14.7:1). В результате смесь становится обедненной – в ней слишком много воздуха и недостаточно топлива.

Ключевые последствия подсоса воздуха

Неустойчивая работа на холостом ходу: Обороты плавают, двигатель может глохнуть.
Трудный запуск: Особенно "на холодную", требуется длительная прокрутка стартером.
Падение мощности и отзывчивости: Двигатель "тупит", плохо тянет.
Увеличение расхода топлива: ЭБУ пытается компенсировать обеднение, увеличивая время впрыска.
Появление ошибок (Check Engine): Частые коды:
- P0171 (Система слишком бедная - Банк 1)
- P0174 (Система слишком бедная - Банк 2)
- P0300 (Пропуски воспламенения)
Хлопки во впускном коллекторе: Из-за неправильного горения смеси.

Тревожные симптомы: как распознать подсос воздуха

Негерметичность впускного тракта двигателя проявляется характерными признаками, которые нельзя игнорировать. Нарушение соотношения топливовоздушной смеси из-за постороннего воздуха приводит к сбоям в работе силового агрегата. Раннее обнаружение проблемы минимизирует риски повреждения компонентов и снижает расходы на ремонт.

Симптомы проявляются комплексно или по отдельности в зависимости от масштаба утечки и условий эксплуатации. Наиболее выражены они на холостом ходу и при низких оборотах, когда разрежение во впускном коллекторе максимально. Игнорирование первичных признаков усугубляет неисправность.

Ключевые индикаторы подсоса воздуха

Неустойчивая работа на холостом ходу – плавающие обороты, вибрации или попытки двигателя заглохнуть
Затрудненный запуск – требуется длительная прокрутка стартером, особенно "на холодную"
Провалы мощности при разгоне – рывки или задержка отклика на педаль газа
Повышенный расход топлива – до 15-20% из-за коррекций блока управления
Горит индикатор Check Engine – ошибки P0171 (бедная смесь), P0300 (пропуски зажигания)

Дополнительные признаки: шипящие звуки при работе мотора, запах бензина в подкапотном пространстве, следы масла на стыках патрубков. У дизельных двигателей наблюдается жесткая работа и черный выхлоп.

Симптом	Причина реакции
Плавание оборотов	Сбой регулировки холостого хода из-за неучтенного воздуха
Рост расхода топлива	Компенсация обедненной смеси увеличением впрыска
Ошибка P0171	Долговременная коррекция топлива превысила порог

Важно: похожие симптомы возникают при неисправностях ДПДЗ, РХХ, топливного насоса или датчика массового расхода воздуха. Точную диагностику обеспечит проверка дымогенератором.

Подготовка к поиску: необходимые инструменты и безопасность

Перед началом диагностики соберите необходимый набор инструментов и приспособлений. Основным оборудованием станет дымогенератор – устройство, подающее под давлением безвредный белый дым во впускной тракт двигателя. Также подготовьте набор гаечных ключей и отверток для демонтажа элементов воздуховода, фонарик для осмотра труднодоступных участков, ветошь и очиститель для обезжиривания поверхностей.

Обеспечьте безопасность работ: заглушите двигатель и дайте ему остыть. Отключите массу на аккумуляторе во избежание коротких замыканий. Работайте в хорошо проветриваемом помещении или на открытом воздухе – дым, несмотря на безвредность, может создавать дискомфорт. Наденьте защитные очки для предотвращения попадания частиц грязии дыма в глаза.

Ключевые этапы подготовки

Для эффективного поиска выполните следующие действия:

Проверка герметичности системы: Убедитесь, что все заглушки впускного коллектора и патрубки надежно закрыты.
Подготовка дымогенератора:
- Заполните резервуар специальной жидкостью
- Подсоедините шланг подачи дыма к вакуумному порту коллектора или снятому воздушному патрубку
- Проверьте работоспособность устройства вне системы
Организация рабочей зоны: Обеспечьте свободный доступ к впускному тракту, снимите мешающие элементы пластиковой облицовки.

Важно! Перед подачей дыма убедитесь в целостности резиновых патрубков и шлангов – механические повреждения приведут к некорректной диагностике.

Инструмент	Назначение
Дымогенератор с комплектом адаптеров	Подача дыма в систему для визуализации утечек
Компрессор (12V или стационарный)	Создание давления в системе дымогенератора
Зеркало на телескопической ручке	Осмотр задних поверхностей двигателя
Пинцет с изогнутыми губками	Извлечение уплотнителей из труднодоступных мест

Визуальный осмотр впускного тракта на трещины и заломы

Начните с отключения воздуховода от дроссельного узла и воздушного фильтра. Тщательно исследуйте все резиновые и пластиковые элементы тракта при ярком освещении, используя фонарь для труднодоступных зон. Особое внимание уделите обратным сторонам патрубков, областям возле хомутов и изгибам – здесь чаще появляются повреждения.

Сожмите патрубки вручную на участках, скрытых от прямого обзора. Деформация помогает выявить микротрещины, незаметные при статичном осмотре. Проверьте места соединений на предмет следов масляных подтёков или пылевых дорожек – эти признаки указывают на утечку воздуха.

Ключевые зоны для контроля

Резиновые гофры: трещины в ребристой поверхности, расслоение материала
Пластиковые корпуса: сколы возле креплений, деформация от перегрева
Соединительные фланцы: нарушение геометрии посадочных плоскостей
Уплотнительные кольца: потеря эластичности, вмятины, надрывы

При обнаружении масляных пятен на патрубках – это косвенный признак подсоса: воздух затягивает капли масла из системы вентиляции картера. Для труднодоступных узлов (например, впускного коллектора под катушками зажигания) используйте зеркало на удлинителе.

Тип дефекта	Внешние проявления	Метод выявления
Сквозные трещины	Видимые разрывы материала, следы загрязнений по краям	Визуально, сжатие патрубка
Заломы	Постоянная деформация, перегибы с внутренним напряжением	Тактильный контроль, изменение формы
Потеря герметичности соединений	Смещение патрубка относительно штуцера, следы пыли	Проверка затяжки хомутов, визуальная оценка прилегания

Проверка прокладки впускного коллектора

Прокладка впускного коллектора (ГБЦ) является одним из наиболее вероятных мест подсоса неучтенного воздуха. Эта прокладка герметизирует стык между головкой блока цилиндров и впускным коллектором, подвергаясь значительным термическим и механическим нагрузкам в процессе эксплуатации двигателя. Нарушение ее целостности приводит к прямому засасыванию воздуха извне во впускной тракт после датчика массового расхода воздуха (ДМРВ) или датчика абсолютного давления (ДАД), что вызывает ошибки по обеднению смеси и нестабильную работу двигателя.

Симптомы подсоса именно в этой зоне часто схожи с другими проблемами: плавающие обороты холостого хода (особенно на прогретом двигателе), трудный запуск, потеря мощности, увеличенный расход топлива, ошибки типа P0171 (система слишком бедная). Видимых следов масла или антифриза на стыке может и не быть, если повреждение небольшое и не затрагивает масляные или охлаждающие каналы.

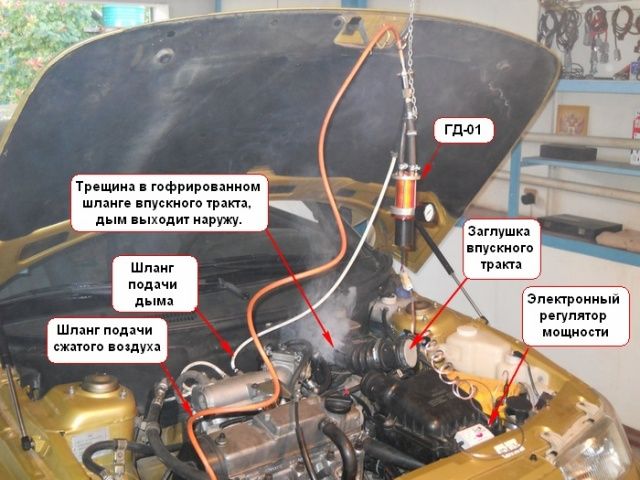

Диагностика дымогенератором

Дымогенератор – наиболее эффективный инструмент для поиска подсоса на прокладке впускного коллектора. Последовательность действий:

Подготовка системы: Заглушите двигатель. Найдите подходящую точку для подачи дыма во впускной тракт после ДМРВ/ДАД. Часто это вакуумный шланг достаточного диаметра (например, идущий к регулятору давления топлива или вакуумному усилителю тормозов) или сам патрубок воздуховода после датчика. Наденьте герметичную заглушку на патрубок воздушного фильтра.
Подача дыма: Подключите шланг дымогенератора к выбранной точке. Подайте дым под небольшим избыточным давлением (обычно 0.3-0.8 бар). Дым должен начать заполнять впускной коллектор и все связанные с ним полости.
Визуальный осмотр: Тщательно осмотрите весь периметр стыка впускного коллектора с головкой блока цилиндров. Особое внимание уделите:
- Углам коллектора (наиболее частые места прогаров/деформаций).
- Зонам вокруг впускных каналов каждого цилиндра.
- Местам установки шпилек/болтов крепления коллектора.
- Участкам под выпуском коллектора или вблизи горячих элементов (турбина, выпускной коллектор), где термическая нагрузка максимальна.
Идентификация подсоса: Место повреждения прокладки выдаст себя струйкой или облачком дыма, выходящего наружу из стыка. Даже небольшое повреждение будет хорошо заметно благодаря дыму.
Проверка скрытых зон: Если коллектор имеет сложную форму или доступ к задней части ограничен (особенно у V-образных двигателей), используйте зеркало на гибкой ножке или эндоскоп. Иногда требуется временно снять часть навесного оборудования или декоративных кожухов для обеспечения доступа.

Важно: Убедитесь, что дым выходит именно из стыка прокладки, а не из вакуумных штуцеров на самом коллекторе, соединений вакуумных шлангов или других элементов (например, уплотнений форсунок), расположенных рядом. Тщательно проверьте все вакуумные линии, идущие от коллектора, перед началом теста на нем самом.

Диагностика уплотнительных колец топливных форсунок

Уплотнительные кольца топливных форсунок являются критически важным элементом, предотвращающим подсос неучтенного воздуха во впускной тракт. При их износе, затвердевании или повреждении нарушается герметичность посадочных мест, что приводит к обеднению топливно-воздушной смеси.

Симптомы неисправности включают неровный холостой ход, плавающие обороты, затрудненный пуск двигателя (особенно "на горячую"), увеличенный расход топлива и ошибки по обеднению смеси (например, P0171). Часто проблема проявляется при прогретом двигателе из-за теплового расширения металлических компонентов.

Методы проверки уплотнительных колец

Визуальный осмотр: Требуется демонтаж форсунок. Обратите внимание на:

Трещины, порезы или расслоение резины
Потерю эластичности (кольцо не восстанавливает форму после сжатия)
Следы коксования или перегрева (потемнение, оплавление)
Деформацию или сплющивание рабочих поверхностей

Проверка дымогенератором: Самый эффективный метод без разборки:

Заглушите систему вентиляции картера (если требуется по модели авто)
Подключите дымогенератор к впускному коллектору через вакуумный шланг или датчик массового расхода воздуха
Подайте дым под низким давлением (0.3-0.5 бар)
Осмотрите зоны установки форсунок при помощи УФ-фонаря (если используется дым с красителем) или визуально
Утечка проявляется струйкой дыма вокруг верхнего или нижнего уплотнительного кольца форсунки

Альтернативные способы:

Распыление очистителя карбюратора	На работающем двигателе обработайте зону прилегания форсунки. Временное выравнивание оборотов укажет на подсос
Контроль момента затяжки	Проверка динамометрическим ключом соответствия момента затяжки скобы форсунки спецификациям производителя
Тест давлением	Специальным адаптером подается воздух под давлением в топливную рампу (двигатель заглушен) с последующей обработкой мыльным раствором стыков

Важно: При замене колец обязательно используйте комплект, рекомендованный производителем форсунки, и смазывайте кольца чистым моторным маслом перед установкой. Проверяйте посадочные места в коллекторе на предмет сколов и коррозии.

Инспекция вакуумных шлангов и соединений

Визуальный осмотр вакуумных шлангов начинают с проверки их целостности по всей длине. Ищите трещины, потертости, вздутия, затвердевшие участки и следы масляных подтеков, которые часто указывают на разгерметизацию. Особое внимание уделите зонам перегибов и участкам возле хомутов.

Обязательно проверьте плотность посадки шлангов на штуцерах и состояние хомутов. Ослабленные, корродированные или перетянутые хомуты – частые причины подсоса. Покачайте шланги в местах соединений: люфт или характерный скрип свидетельствуют о потере герметичности.

Ключевые точки для диагностики

Шланг вакуумного усилителя тормозов: трещины возле клапана и деформации в местах крепления
Линии системы вентиляции картера (PCV): расслоение гофрированных участков и засорение клапанов
Патрубки датчиков (MAP, расходомера, регулятора холостого хода): надрывы на изгибах
Соединения впускного коллектора: износ уплотнительных колец форсунок, прокладок дроссельной заслонки
Вакуумные магистрали вспомогательного оборудования: клапаны EGR, системы адсорбера, пневмоподвески

При работающем двигателе используйте прослушивание шипящих звуков с помощью механического стетоскопа или гибкой трубки. Нанесите очиститель карбюратора на подозрительные участки: изменение оборотов двигателя укажет на разгерметизацию. Для скрытых дефектов примените дымогенератор – дым проявляется в местах подсоса даже через микротрещины.

Тип дефекта	Визуальный признак	Эффективный метод проверки
Трещины шлангов	Белые полосы на сгибах, локальные вздутия	Дымогенератор, сжатие шланга при работающем ДВС
Негерметичность соединений	Масляные кольца у основания штуцера	Обработка мыльным раствором, дым-тест
Деформация уплотнителей	Перекос посадочных мест, следы копоти	Нанесение очистителя карбюратора, дымогенератор

Тестирование вакуумного усилителя тормозов

Вакуумный усилитель тормозов (ВУТ) – критически важный компонент, напрямую влияющий на безопасность. Подсос воздуха в его системе вызывает падение разряжения, что проявляется как "тугая" педаль тормоза, повышенное усилие при торможении или полный отказ тормозов. Проверка герметичности ВУТ и его магистралей должна выполняться при первых симптомах неисправности.

Основные точки потенциальных утечек в системе ВУТ включают: вакуумный шланг от впускного коллектора к усилителю, обратный клапан, уплотнители корпуса усилителя (особенно в месте соединения с главным тормозным цилиндром), диафрагму внутри корпуса ВУТ. Повреждение любого из этих элементов нарушает герметичность системы.

Методы проверки герметичности

Для точного выявления утечек применяются следующие методы:

Механическая проверка:
- Запустите двигатель, дайте поработать 2-3 минуты.
- Заглушите мотор и выжмите педаль тормоза 4-5 раз. При исправном ВУТ педаль станет "жесткой" после 2-3 нажатий.
- Удерживая педаль выжатой, заведите двигатель. В норме педаль должна плавно опуститься на 1/3 хода.
Тест обратного клапана:
Отсоедините вакуумный шланг от коллектора. Исправный клапан должен пропускать воздух только в направлении усилителя. Попробуйте продуть шланг со стороны ВУТ – воздух не должен проходить.

Проверка дымогенератором

Дымогенератор – наиболее эффективный инструмент для локализации утечек:

Этап	Действия
Подготовка	Снимите вакуумный шланг с обратного клапана ВУТ. Подключите генератор дыма к клапану или шлангу.
Подача дыма	Включите генератор. Дым под давлением заполнит систему ВУТ.
Контроль утечек	Визуально ищите выход дыма: В зоне соединения шланга с коллектором/ВУТ Вокруг корпуса обратного клапана По контуру уплотнения фланца ГТЦ У основания толкателя педали

Обнаруженные места выхода дыма маркируйте для последующего ремонта. Особое внимание уделите микротрещинам в шлангах и деформации уплотнителей. Тестирование дымогенератором позволяет выявить даже минимальные негерметичности, невидимые при визуальном осмотре.

Контроль герметичности клапана адсорбера

Клапан адсорбера (клапан продувки) напрямую связан с системой впуска через шланг. Его негерметичность создает неучтенный подсос воздуха, нарушающий состав топливовоздушной смеси. Это проявляется плавающими оборотами холостого хода, ошибками по обеднению смеси (например, P0171, P0174), повышенным расходом топлива и трудным запуском двигателя, особенно "на горячую".

Клапан должен быть полностью закрыт при выключенном зажигании и отсутствии управления от ЭБУ. Нарушение герметичности седла клапана, износ штока, потеря эластичности уплотнительных колец или трещины в корпусе делают его скрытым каналом для неконтролируемого поступления воздуха во впускной коллектор, минуя ДМРВ или ДАД.

Проверка герметичности с помощью дымогенератора

Дымогенератор – наиболее эффективный инструмент для обнаружения подсоса через клапан адсорбера. Подключите генератор дыма к системе впуска (через патрубок воздушного фильтра, вакуумный шланг или специальный сервисный порт). Создайте небольшое избыточное давление (обычно 0.3-0.5 бар).

Основные места контроля и признаки неисправности:

Выход дыма из штуцера клапана адсорбера: Отсоедините шланг, идущий от клапана к адсорберу. Появление дыма из отверстия клапана (при выключенном зажигании и снятой фишке питания) прямо указывает на негерметичность его запорного механизма.
Дым из-под корпуса клапана: Внимательно осмотрите места соединения половинок корпуса (если разборный), шток и посадочные места уплотнителей. Дым в этих зонах свидетельствует о повреждении корпуса или износе уплотнений.
Дым через электрический разъем: Редкий, но возможный дефект – нарушение герметичности в месте ввода контактов в корпус клапана.

Если дымогенератора нет, используйте альтернативные методы:

Проверка "на слух" и "на ощупь": При работающем двигателе на холостом ходу приложите палец к штуцеру клапана (со стороны адсорбера). Ощущение разрежения или характерное "цоканье" указывают на нормальную работу. Постороннее шипение – признак подсоса. На заглушенном моторе попробуйте продуть клапан ртом через шланг со стороны адсорбера – воздух не должен проходить.
Проверка вакуумом: Отсоедините клапан от адсорбера и системы управления. Подключите к его входному штуцеру (со стороны адсорбера) ручной вакуумный насос. Создайте разрежение (около 500 мм рт. ст.). Исправный клапан должен удерживать вакуум не менее 20-30 секунд. Падение разрежения означает утечку.

Обнаруженная негерметичность клапана адсорбера требует его замены. Ремонту (чистке, замене уплотнений) он обычно не подлежит из-за конструктивных особенностей и требований к точности работы. Установите новый клапан, соответствующего каталожного номера для вашей модели автомобиля.

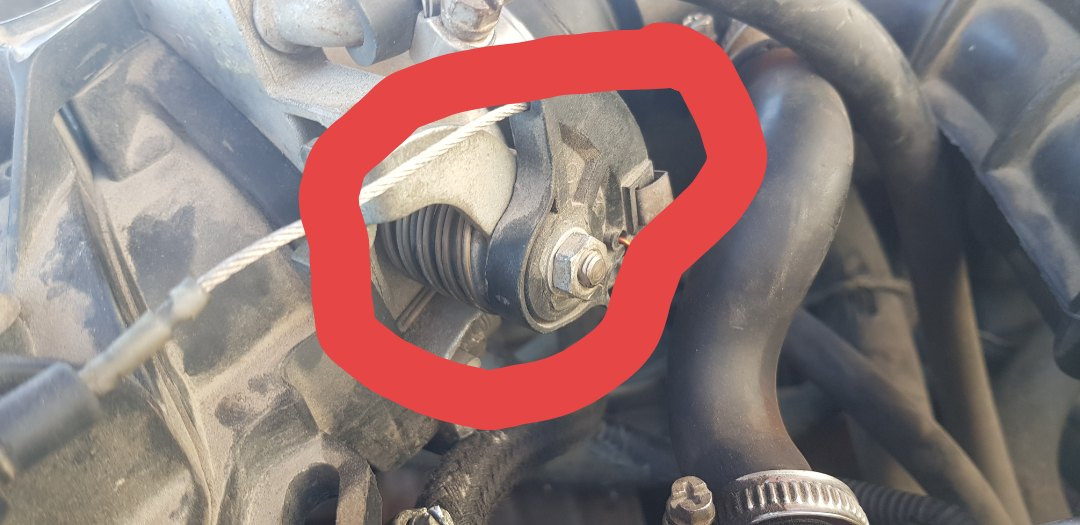

Проверка дроссельной заслонки и её уплотнений

Дроссельный узел – распространённое место подсоса неучтённого воздуха из-за износа прокладок, деформации фланца или нарушения герметичности регулятора холостого хода. Нарушение геометрии самой заслонки или загрязнение её краёв также приводят к утечкам, влияя на качество топливной смеси и стабильность оборотов.

Для диагностики с помощью дымогенератора подключите установку к впускному тракту после воздушного фильтра. Подайте дым под низким давлением (0.3-0.5 бар) и визуально контролируйте область дросселя. Особое внимание уделите стыкам и периметру заслонки.

Ключевые точки проверки:

Прокладка между дросселем и впускным коллектором – трещины или пересыхание резины.
Уплотнительное кольцо оси заслонки – износ сальников вала.
Фланец заслонки – деформация при перетяжке болтов.
Соединение с регулятором ХХ – износ O-образных колец или посадки.
Зазор между краем заслонки и стенками камеры – загрязнение или механический износ.

Признаки проблем:

Визуальное проявление	Возможная неисправность
Дым струйкой выходит по контуру прокладки	Прогорание или потеря эластичности уплотнения
Дымление из-под креплений РХХ	Износ уплотнительного кольца регулятора
Дым у оси вращения заслонки	Износ сальников вала дросселя

При обнаружении утечек демонтируйте узел для детального осмотра. Замените повреждённые прокладки, очистите заслонку и посадочное место от нагара. Проверьте плотность прилегания заслонки к стенкам на просвет – зазор более 0.1 мм требует замены узла.

Диагностика системы вентиляции картера (PCV)

Система PCV – критичный источник потенциальных подсосов воздуха, особенно через изношенные клапаны, треснувшие шланги или неплотные соединения. Утечки здесь нарушают баланс воздушно-топливной смеси, вызывая обеднение, нестабильный холостой ход, плавание оборотов или ошибки по датчику массового расхода воздуха (ДМРВ).

Проверку системы начинают с визуального осмотра: ищут трещины, разрывы, потертости на шлангах PCV, следы масла у соединений (указывающие на разгерметизацию) и оценивают состояние хомутов. Особое внимание уделяют самому клапану PCV – его подвижность, заклинивание или загрязнение влияют на герметичность.

Методы поиска утечек в системе PCV

Ручная проверка клапана PCV:
Снять клапан со шланга (на работающем двигателе на холостых). Заткнуть пальцем отверстие клапана – должен ощущаться вакуум (клапан исправен). Отсутствие разрежения сигнализирует о засоре или неработоспособности.
Проверка герметичности шлангов:
Пережать пальцами основные шланги PCV на работающем двигателе. Если обороты стабилизируются или повышаются – в пережатой ветке есть утечка.
Дымогенератор – основной инструмент:
1. Подключить генератор дыма к системе через подходящую точку (часто через маслозаливную горловину или вакуумный порт).
2. Подать дым под низким давлением (0.3-0.5 бар).
3. Визуально отследить выход дыма в ключевых точках:
  - Стыки шлангов PCV с клапаном, крышкой клапанов, впускным коллектором
  - Корпус клапана PCV (трещины, износ уплотнений)
  - Уплотнительные кольца сальников клапана PCV
  - Точки входа/выхода маслоотделителя (если он есть в системе)
  - Соединения вентиляционного шланга (от сапуна к впуску)

Типовая проблема	Признак при проверке дымом
Треснувший шланг PCV	Дым струится по всей длине трещины
Изношенное уплотнение клапана PCV	Дым выходит вокруг посадочного места клапана в крышке клапанов/впуске
Засоренный/заклинивший клапан PCV	Дым не проходит через клапан (при подаче со стороны впуска) или проходит постоянно (потеря клапаном функции одностороннего действия)
Неплотный хомут соединения	Дым выходит концентрированно в месте соединения шланга с патрубком

Важно: При диагностике дымогенератором убедитесь, что клапан PCV установлен правильно (направление потока) и система собрана. Дым должен выходить только через штатную вентиляционную магистраль или сапун при превышении давления. Любое несанкционированное появление дыма вне тракта PCV – признак утечки.

Тест герметичности крышки маслозаливной горловины

Проверка крышки маслозаливной горловины критична, поскольку её негерметичность создаёт неучтённый подсос воздуха. Это нарушает пропорции топливовоздушной смеси, провоцируя неустойчивую работу двигателя, плавающие обороты и ошибки по обеднённой смеси (например, P0171).

Износ уплотнительной прокладки, трещины в корпусе крышки или деформация посадочного седла – типичные причины разгерметизации. Для точной диагностики используется дымогенератор, подающий под давлением видимый дым во впускной тракт.

Порядок проверки дымогенератором:

Заглушите двигатель, откройте капот и снимите декоративный кожух (при наличии).
Установите крышку маслозаливной горловины в штатное положение.
Подключите дымогенератор к системе впуска через вакуумный шланг или датчик массового расхода воздуха.
Подайте дым под низким давлением (0.3-0.5 бар).
Визуально контролируйте область горловины: появление дыма вокруг крышки подтверждает утечку.
Обратите внимание на уплотнительное кольцо – частую точку подсоса при его затвердевании или растрескивании.

Важно:

Перед тестом очистите горловину от масляных потёков для точной визуализации.
Проверяйте крышку на предмет трещин и эластичность уплотнения.
При обнаружении подсоса замените крышку на новую или восстановите герметичность (если конструкция позволяет).

Проверка уплотнения щупа уровня масла

Щуп уровня масла – потенциальное место подсоса воздуха из-за износа уплотнительного элемента. Резиновая втулка или кольцо на щупе со временем дубеет, трескается или деформируется, нарушая герметичность посадочного отверстия в блоке цилиндров или ГБЦ. Особенно критично это для двигателей, где трубка щупа напрямую соединена с впускным трактом или картером.

Проверка дымогенератором выполняется при работающем двигателе (создание разряжения) и подаче дыма во впускную систему. Требуется тщательный визуальный контроль области установки щупа. Основные признаки проблемы:

Визуальное повреждение: Трещины, потертости, усадка или отсутствие уплотнителя на стержне щупа
Запотевание масла: Следы масляных подтеков вокруг посадочной горловины трубки щупа
Люфт щупа: Шатание щупа в трубке сверх допустимого

Порядок диагностики дымогенератором

Прогрейте двигатель до рабочей температуры и заглушите
Подключите дымогенератор к впускному тракту (через вакуумный шланг, патрубок после ДМРВ)
Подайте дым под низким давлением (0.3-0.5 бар)
Осмотрите зону установки щупа масла при хорошем освещении
Слегка пошевелите щуп в трубке во время подачи дыма
Зафиксируйте выход дыма в районе уплотнителя или посадочного гнезда

При обнаружении подсоса:

Действие	Примечание
Замена уплотнителя щупа	Обязательно используйте оригинальную или аналогичную по размеру и материалу деталь
Очистка посадочного места	Удалите грязь и масляные отложения с трубки и гнезда
Проверка состояния трубки	Деформация или коррозия трубки требуют ее замены
Контрольная проверка дымом	Обязательна после ремонта для подтверждения герметичности

Важно: Негерметичность щупа часто маскируется под другие неисправности (плавают обороты, ошибки по обедненной смеси). Проверка занимает 2-3 минуты, но исключает этот скрытый дефект из списка возможных причин подсоса.

Обзор прокладки регулятора холостого хода

Прокладка регулятора холостого хода (РХХ) является критичным уплотнителем между корпусом дроссельной заслонки и самим регулятором. Её повреждение или потеря эластичности приводит к образованию неучтённого подсоса воздуха во впускной тракт после датчика массового расхода воздуха (ДМРВ), что нарушает соотношение "топливо-воздух" и вызывает нестабильную работу двигателя.

Основные признаки проблем с прокладкой РХХ включают плавающие обороты холостого хода, самопроизвольное снижение или повышение оборотов, трудности с запуском двигателя "на горячую", а также ошибки по обеднённой смеси (например, P0171). Негерметичность этой прокладки особенно сильно влияет на режимы малых нагрузок и холостого хода.

Диагностика и особенности проверки

Для проверки герметичности прокладки РХХ дымогенератором выполните следующие шаги:

Снимите регулятор холостого хода, обеспечив доступ к его посадочному месту и прокладке.
Подключите дымогенератор к впускному тракту (через патрубок воздушного фильтра или вакуумную магистраль).
Подайте дым под небольшим давлением, предварительно перекрыв выход дроссельной заслонки (при необходимости).
Визуально контролируйте область установки РХХ: появление дыма в зоне крепёжных болтов или вокруг уплотнительного контура прокладки явно указывает на утечку.

Важные нюансы: При установке новой прокладки тщательно очистите привалочные поверхности от старого герметика и загрязнений. Используйте только рекомендованный производителем тип уплотнения (чистая прокладка или прокладка с термостойким герметиком). Затягивайте крепёжные болты РХХ с моментом, указанным в технической документации, во избежание деформации корпуса.

Как работает дымогенератор для обнаружения утечек

Дымогенератор создаёт густой белый дым, который нагнетается под давлением во впускную систему двигателя через вакуумные шланги, воздуховоды или отверстие датчика массового расхода воздуха. Принцип основан на заполнении герметичных полостей дымовой смесью: в местах нарушения целостности уплотнений дым начинает просачиваться наружу, визуально идентифицируя проблемную зону.

Жидкость на минеральной или глицериновой основе внутри прибора преобразуется в плотный нетоксичный пар при нагревании. Специальный компрессор или встроенный насос подаёт его через гибкий шланг с адаптерами, которые герметично подключаются к штатным точкам системы. Контрольное давление обычно не превышает 0.5-1 бар для предотвращения повреждения компонентов.

Этапы работы с прибором

Подготовка системы: Заглушить выпускной тракт, запустить двигатель до рабочей температуры и заглушить.
Подключение: Установить адаптер в магистраль после ДМРВ или вакуумный порт ресивера.
Генерация дыма: Включить прибор на 1-2 минуты для заполнения системы.
Визуальный осмотр: Искать выход дыма в ключевых точках:
- Прокладки впускного коллектора
- Клапан PCV и сальники форсунок
- Вакуумные усилители и шланги тормозов
- Датчики MAP/MAF и уплотнения дроссельной заслонки

Требования к дыму: Частицы должны быть достаточно мелкими для проникновения в микротрещины, но не оседать на поверхностях. Используются специальные жидкости, не оставляющие следов на патрубках и датчиках.

Преимущества метода	Ограничения
Обнаружение скрытых утечек под кожухами	Неэффективен для диагностики топливных систем
Безопасность для резиновых уплотнений	Требует демонтажа воздушного фильтра
Чёткая визуализация даже малых дефектов	Нужна хорошая освещённость рабочей зоны

Подготовка двигателя к проверке дымогенератором

Правильная подготовка двигателя критически важна для точного выявления мест подсоса воздуха. Без соблюдения процедур дымогенератор не сможет эффективно визуализировать утечки, а результаты проверки будут недостоверными.

Основные этапы включают остановку и охлаждение силового агрегата, изоляцию впускной системы, создание герметичного контура для подачи дыма, а также временное отключение компонентов, мешающих диагностике. Все работы выполняются на неработающем двигателе.

Пошаговая процедура подготовки

Остановите двигатель и дождитесь полного остывания (15-20 минут)
Отсоедините воздуховод после воздушного фильтра, обеспечив доступ к впускному коллектору
Заглушите впускной тракт:
- Установите заводскую заглушку дымогенератора в корпус дроссельной заслонки
- При отсутствии штатного разъёма используйте универсальную резиновую пробку
Отключите мешающие системы:
- Отсоедините шланг адсорбера (если оснащён системой улавливания паров топлива)
- Пережмите вакуумные шланги тормозного усилителя и регулятора давления топлива
- Извлеките масляный щуп для исключения выхода дыма через картер
Проверьте герметичность контура ручным вакуумным насосом (опционально):
- Создайте разрежение 0.5 Бар во впускной системе
- Убедитесь, что давление держится ≥ 2 минут

Компонент	Действие	Цель
Клапан PCV	Извлечь и заглушить шланг	Исключить утечку в систему вентиляции картера
Вакуумные магистрали	Пережать зажимами	Блокировать альтернативные пути выхода дыма
Топливная рампа	Проверить герметичность соединений	Предотвратить ложное срабатывание на форсунках

Важно! На дизельных двигателях дополнительно отключают клапан EGR и герметизируют патрубок турбокомпрессора. Для бензиновых моторов с непосредственным впрыском требуется демонтаж топливных форсунок и установка заглушек.

Правильное подключение дымогенератора к системе

Подключение дымогенератора требует точного выбора точки ввода дыма в двигатель для эффективного выявления подсосов. Неправильный монтаж приведёт к некорректным результатам или повреждению датчиков. Герметичность соединения – критический фактор, исключающий ложные срабатывания.

Используйте штатные вакуумные порты или технологические отверстия, обеспечивающие доступ к впускному тракту. Избегайте точек после дроссельной заслонки при работающем двигателе, так как избыточное давление может нарушить работу генератора. Предварительно заглушите все контуры системы вентиляции картера (PCV).

Ключевые этапы подключения

Выбор точки ввода:

Вакуумный шланг усилителя тормозов (отсоедините от коллектора и подключите адаптер генератора)
Отверстие масляного щупа (используйте резиновый уплотнитель для герметичности)
Съёмный патрубок воздуховода после датчика массового расхода воздуха (ДМРВ)

Порядок действий:

Заглушите двигатель и дайте системе остыть
Перекройте вакуумные магистрали к топливному регулятору и клапану адсорбера
Установите переходник генератора в выбранную точку, обеспечив плотное прилегание
Проверьте герметичность соединения мыльным раствором перед запуском дыма
Подключите компрессор к генератору (оптимальное давление 0.3-0.8 бар)

Тип адаптера	Применение	Важно!
Коническая резиновая заглушка	Отверстия щупа, маслозаливной горловины	Диаметр должен превышать отверстие на 15%
Резьбовой штуцер	Вакуумные линии, съёмные заглушки коллектора	Используйте фум-ленту для уплотнения
Плоский фланец с прокладкой	Патрубки воздуховода, корпус воздушного фильтра	Затягивайте болты крест-накрест

После подключения плавно увеличивайте подачу дыма, контролируя его появление в подкапотном пространстве. При отсутствии визуальной утечки – проверяйте дым внутри салона (уплотнители педали газа, электропроводка). Избыточная концентрация дыма может маскировать мелкие подсосы – регулируйте подачу ступенчато.

Последовательная проверка потенциальных мест утечки дымом

Начинайте проверку с ключевых зон впускной системы, двигаясь от источника подачи воздуха к цилиндрам. Дымогенератор подключается к системе через вакуумный шланг или патрубок после воздушного фильтра при заглушенном двигателе. Герметизируйте систему, перекрыв магистрали после точки подключения дым-машины.

Контролируйте давление дыма (обычно 0.3-0.5 бар) для исключения ложных утечек. Фиксируйте места выхода дыма с помощью фонарика и зеркала, особое внимание уделяя скрытым стыкам и нижним поверхностям. Устраняйте обнаруженные дефекты перед переходом к следующему участку.

Воздуховоды после ДМРВ:
- Проверка гофры воздухозаборника
- Соединения интеркулера (если установлен)
- Хомуты на патрубках дроссельного узла
Дроссельная заслонка:
- Уплотнительное кольцо на оси заслонки
- Прокладка между корпусом и впускным коллектором
- Разъёмы датчиков положения
Впускной коллектор:
- Прокладки в местах прилегания к ГБЦ
- Трещины в пластиковых секциях
- Заглушки технологических отверстий
Вакуумные магистрали:
- Шланги тормозного усилителя
- Линии клапана адсорбера
- Трубки датчиков давления (MAP/MAF)
- Соединения системы EGR
Топливная система:
- Уплотнительные кольца форсунок
- Крышка топливной рампы
- Регулятор давления топлива
Система вентиляции картера:
- Клапан PCV и его шланги
- Маслоотделитель
- Прокладка маслозаливной горловины
Дополнительные точки:
- Уплотнение масляного щупа
- Прокладка датчика Холла
- Вакуумные усилители климат-контроля
- Сальники вакуумного насоса (дизель)

При проверке дымогенератором ключевым индикатором утечки служат видимые струйки или клубы дыма, выходящие из повреждённых зон. Наблюдение требует максимальной концентрации: даже незначительные потоки свидетельствуют о нарушениях герметичности. Двигатель должен работать на холостых оборотах для создания разрежения, втягивающего дым в проблемные участки.

Дым тяжелее воздуха, поэтому заполняет полости и стремится выйти через малейшие щели. Учитывайте направление воздушных потоков от вентилятора системы охлаждения – они могут искажать траекторию движения дыма. Используйте фонарь для подсветки труднодоступных мест и зеркало для осмотра скрытых полостей.

Интерпретация результатов: как читать следы дыма

Характер утечки определяет плотность и скорость выхода дыма:

Тонкая стабильная струйка – микротрещины в шлангах, неплотные соединения хомутов
Плотные клубы – разрывы патрубков, отслоившиеся вакуумные трубки
Рассеянное облако без чёткого источника – повреждения прокладки коллектора

Критические зоны контроля

Место проверки	Визуальный признак
Прокладка впускного коллектора	Дымление по периметру стыка
Уплотнители форсунок	Кольцевое облако вокруг основания
Вакуумный усилитель тормозов	Концентрация дыма у штуцера
Дроссельная заслонка	Просачивание через ось заслонки
Клапан PCV	Дым из-под резинового уплотнения

Ложные сигналы: скопление дыма во впадинах или на загрязнённых поверхностях без выхода наружу – не является признаком утечки. Для подтверждения проведите повторную подачу дыма под давлением 0.5-1 бар.

Фиксируйте время появления дыма: мгновенный выход указывает на прямую утечку, запаздывание – на сложный путь через полости
Отслеживайте динамику: перемещающиеся клубы свидетельствуют о воздушных карманах в системе
Проверяйте смежные узлы при обнаружении утечки – часто встречаются множественные повреждения

Важно: после выключения двигателя дым может продолжать выходить из трещин под давлением остаточного газа – это нормальное явление, не путать с активной утечкой.

Типичные ошибки при поиске подсоса дымогенератором

Основная проблема – игнорирование предварительной подготовки системы. Многие запускают генератор без герметизации впуска (забывают заглушить воздушный патрубок после ДМРВ или отверстие дросселя), что приводит к бесполезному выходу дыма через фильтр вместо поиска утечек. Неполная сборка узлов, таких как неподключенные вакуумные шланги или снятые клапаны, также искажает картину.

Вторая группа ошибок связана с невнимательностью к специфике конструкции двигателя. Проверка на холодном моторе пропускает утечки в местах, проявляющихся только при тепловом расширении (прокладка ГБЦ, коллекторы). Игнорируются скрытые зоны: задние стенки впускного коллектора, уплотнители форсунок, сальники вакуумных усилителей или обратные клапаны системы вентиляции картера.

Распространенные ошибки при работе:

Слишком слабый поток дыма – недостаточное давление не выявляет микротрещины или пористые шланги
Быстрый осмотр без фиксации – пропуск медленных утечек в труднодоступных местах (задняя часть коллектора, участки под кабелями)
Отсутствие повторной проверки – игнорирование необходимости дублирования теста после устранения найденных дефектов
Пренебрежение вспомогательными средствами – отказ от применения зеркал, эндоскопа или мыльного раствора для труднопросматриваемых зон

Особенно критична ошибка интерпретации: дым из сапуна или маслозаливной горловины ошибочно принимают за норму, хотя это явный признак разгерметизации колец или системы PCV. Аналогично, медленное появление дыма в антифризе при пробитой прокладке ГБЦ часто упускают из-за недостаточной выдержки времени.

Методы устранения обнаруженных утечек воздуха

После точного определения мест подсоса с помощью дымогенератора, требуется незамедлительно приступить к герметизации проблемных участков. Выбор метода ремонта напрямую зависит от типа повреждённого компонента и степени его износа.

Используйте только совместимые материалы и комплектующие, соответствующие спецификациям производителя транспортного средства. Качественное устранение утечек восстанавливает расчётные параметры работы двигателя и предотвращает повторное возникновение проблемы.

Способы ремонта для различных типов соединений

Основные подходы к ликвидации подсосов:

Замена уплотнительных элементов: Установка новых резиновых колец, прокладок впускного коллектора, топливных форсунок, дроссельной заслонки или клапанной крышки. Обязательна очистка посадочных мест от грязи и старой прокладки.
Обновление вакуумных шлангов: Обрезка повреждённых концов (при локальных трещинах) или полная замена шлангов с надёжной фиксацией хомутами. Проверка плотности посадки на штуцерах.
Герметизация соединений: Нанесение термостойкого герметика (например, анаэробного) на фланцы впускного тракта, корпус воздушного фильтра или интеркулера согласно инструкции производителя.
Восстановление резьбы: При повреждении резьбовых отверстий шпилек или болтов – применение ремонтных вставок (хеликоилов) или замена крепёжных элементов.
Ремонт механических повреждений: Заварка трещин в пластиковых патрубках или алюминиевых деталях (впускной коллектор, интеркулер), либо их полная замена при невозможности восстановления.

Тип дефекта	Рекомендуемое решение	Критичность
Порванный вакуумный шланг	Замена шланга целиком	Высокая
Прогоревшая прокладка коллектора	Замена прокладки, протяжка болтов с моментом	Критическая
Трещина в пластиковом патрубке	Замена патрубка или временная герметизация термостойким составом	Средняя/Высокая
Износ уплотнения форсунки	Установка нового ремкомплекта уплотнительных колец	Высокая
Ослабленный хомут	Затяжка или замена хомута	Низкая

Контроль качества ремонта: Повторная проверка дымогенератором после устранения утечек обязательна. Запустите двигатель и убедитесь в стабильности холостого хода, отсутствии ошибок по обеднённой смеси (например, P0171/P0174) и нормализации параметров работы ДВС.

Профилактика подсоса воздуха: меры предосторожности

Регулярно проверя состояние уплотнителей, патрубков и соединений, можно предотвратить возникновение нежелательных подсосов воздуха. Особое внимание стоит уделять зонам, подверженным вибрации и температурным деформациям.

Своевременная замена изношенных прокладок и вакуумных шлангов исключает риски потери герметичности. Использование качественных оригинальных или сертифицированных аналогов при ремонте обеспечивает долговечность соединений.

Ключевые профилактические меры

Визуальный контроль вакуумных магистралей на предмет трещин, потертостей и перегибов при каждом ТО
Обработка резиновых уплотнений силиконовой смазкой для сохранения эластичности
Затяжка хомутов крепления патрубков с рекомендуемым моментом (перетяжка повреждает элементы)
Чистка посадочных мест для прокладок коллектора и дроссельного узла перед установкой

Ежегодная диагностика дымогенератором даже при отсутствии симптомов подсоса
Замена топливных фильтров строго по регламенту для снижения нагрузки на систему
Контроль целостности антивибрационных вставок впускного тракта

Элемент системы	Периодичность контроля	Критичные признаки износа
Прокладка впускного коллектора	Каждые 30 000 км	Масляные потёки, расслоение материала
Вакуумные шланги тормозного усилителя	Каждые 20 000 км	Потеря эластичности, трещины у хомутов
Уплотнения форсунок	При замене топливной рампы	Затвердение, вмятины от крепежа

При установке дополнительного оборудования (впрыск воды, вакуумные датчики) обязательно использовать штатные заглушки коллектора. Нарушение заводской конфигурации впускной системы – частая причина неконтролируемых подсосов.

Избегайте применения агрессивных очистителей карбюратора на пластиковых деталях. Растворители разрушают структуру полимеров и резины, приводя к микротрещинам, незаметным при визуальном осмотре.

Список источников

При подготовке материалов по диагностике подсоса воздуха использовались специализированные технические ресурсы и практические руководства. Основное внимание уделялось проверенным методам выявления негерметичности впускного тракта ДВС.

Ниже представлены ключевые источники, содержащие информацию о типовых местах подсоса, симптомах неисправности и технологиях обнаружения с применением дымогенератора.

Техническая литература и руководства

Руководства по ремонту и диагностике двигателей внутреннего сгорания (издательства Легион-Автодата, Арус)
Учебные пособия по системам впуска и топливоподачи (М. С. Карагодин, Н. Н. Митрохин)
Сборники технических бюллетеней сервисных центров (SSM, TSB)

Экспертные материалы

Статьи в журналах «Автосервис», «За рулём» (разделы диагностики)
Видеоинструкции и вебинары технических специалистов (MotorState Training, Autodata Training)
Протоколы испытаний оборудования для дымовой диагностики (SmokePro, AutoLine Pro)

Онлайн-ресурсы

Технические форумы (Drive2.ru, Diesel Forum) с кейсами по поиску подсоса
Базы знаний производителей диагностического оборудования (Bosch ESI, Launch Tech)
Официальные мануалы по работе с дымогенераторами (Redline Detection, MAHLE)
