Как заварить глушитель самостоятельно

Статья обновлена: 18.08.2025

Прогоревший глушитель – распространённая проблема, способная превратить плавную езду в оглушительный рокот и привести к штрафу за превышение уровня шума.

Обращение в сервис не всегда возможно или целесообразно финансово, а замена узла целиком может быть дорогой. Сварка повреждённого участка своими руками – практичное решение для восстановления герметичности выхлопной системы.

Техника безопасности при сварочных работах

Сварка глушителя связана с высокими температурами, искрами и вредными излучениями, поэтому соблюдение мер защиты критически важно. Пренебрежение правилами ведет к ожогам, поражению током или пожарам, особенно при работе вблизи топливной системы автомобиля.

Обязательно используйте сертифицированную маску сварщика со светофильтром Ш-1 или выше для защиты глаз от ультрафиолета и инфракрасного излучения. Работайте только в огнестойкой спецодежде без синтетики, крагax и закрытой обуви для предотвращения ожогов брызгами металла.

Ключевые требования

Электробезопасность:

Проверяйте целостность кабелей инвертора перед включением
Исключите контакт электрода с заземленными частями авто
Работайте в сухих перчатках на диэлектрическом коврике

Пожарная профилактика:

Очистите зону сварки от ЛВЖ, ветоши и горючих материалов
Держите рядом огнетушитель (класс В, Е) и ведро с песком
После работы осматривайте участок на наличие тлеющих очагов 30 минут

Вентиляция: При сварке оцинкованных деталей глушителя выделяется токсичный оксид цинка. Организуйте принудительное проветривание или применяйте респиратор с фильтром P3. Запрещено работать в закрытом гараже без вытяжки!

Риск	Защита
Отравление газами	Респиратор + вентилятор
Повреждение зрения	Маска с автозатемнением
Возгорание топливопроводов	Экранирование асбестовым полотном

Диагностика повреждений глушителя

Тщательный осмотр глушителя обязателен перед любыми ремонтными работами. Заглушите двигатель и дайте системе полностью остыть, чтобы избежать ожогов. Воспользуйтесь смотровой ямой, эстакадой или домкратами с надёжными подставками для безопасного доступа к днищу автомобиля.

Внимательно обследуйте всю поверхность глушителя, включая резонатор, основной корпус, соединительные трубы и места крепления к кузову. Особое внимание уделите зонам стыков, сварных швов и изгибов трубы – здесь чаще всего возникают проблемы. Проверьте состояние резиновых подвесов, так как их обрыв или перекос могут вызвать деформацию и повреждение металла.

Основные виды повреждений и методы их выявления

Используйте комбинацию методов для точной диагностики:

Визуальный контроль: Ищите явные признаки:
- Сквозные отверстия (коррозия) – ржавые участки с дырами, особенно в нижней части банок и на сгибах.
- Трещины – тонкие тёмные линии, часто расходящиеся от сварных швов, фланцев или мест крепления.
- Прогары – локальные истончения и деформации металла с характерным "выгоревшим" видом.
- Вмятины – механические деформации от ударов о препятствия.
Тактильный метод: Аккуратно (в перчатках!) ощупайте подозрительные участки. Коррозия часто делает металл хрупким и рыхлым – он может крошиться под пальцами. Проверьте люфт соединений труб.
Акустическая проверка: Запустите двигатель:
- Прислушайтесь к изменению звука выхлопа – громкий рёв, дребезжание, "стрельба" указывают на разгерметизацию.
- Попросите помощника кратковременно заткнуть рукой (в плотной перчатке!) выходную трубу. Возросшее давление в системе поможет выявить шипящие звуки или свист в местах утечек.

Определите степень и характер повреждений:

Тип повреждения	Локализация	Сложность ремонта сваркой
Мелкие сквозные отверстия (до 5 мм)	Плоские участки банок	Низкая (заплата)
Трещины по шву	Сварные соединения, фланцы	Средняя (провар шва)
Сильная коррозия больших участков	Нижняя часть резонатора/глушителя	Высокая (замена секции)
Прогар тонкого металла	Верхние поверхности возле двигателя	Средняя/Высокая (заплата или замена)

Оцените общее состояние металла вокруг повреждения. Если коррозия обширна, а металл сильно истончён и крошится, локальная сварка может быть неэффективна – потребуется замена всей секции. Убедитесь в надёжности креплений и отсутствии критических напряжений в системе перед принятием решения о сварке.

Зачистка металла перед сваркой

Качественная зачистка соединяемых поверхностей исключает дефекты шва и обеспечивает прочное соединение. Остатки ржавчины, масла, краски или окалины нарушают стабильность дуги и ухудшают сплавление металлов.

Поверхности зачищают на ширину 20-30 мм от стыка с обеих сторон. Особое внимание уделяют внутренним краям труб глушителя, где скапливается конденсат и нагар. Неочищенные участки провоцируют поры, трещины и быстрое разрушение шва под вибрацией.

Этапы подготовки

Обезжиривание: удаление масляных пятен и технических жидкостей растворителем (ацетон, уайт-спирит).
Механическая обработка:
- Шлифовка лепестковым кругом или металлической щёткой до равномерного металлического блеска.
- Снятие фаски при толщине металла от 3 мм для глубокого провара.
Финишная очистка: протирка стыков чистой ветошью непосредственно перед сваркой.

Инструменты для зачистки

Инструмент	Применение
УШМ (болгарка)	Шлифовка наружных поверхностей, снятие толстого слоя ржавчины
Насадка-щётка	Обработка криволинейных участков, удаление рыхлой коррозии
Напильник	Зачистка труднодоступных мест, обработка кромок

Игнорирование зачистки снижает коррозионную стойкость шва: примеси образуют электролитические пары, ускоряющие ржавление. Для нержавеющих сталей используйте отдельные щётки/круги во избежание контаминации железом.

Обезжиривание свариваемых поверхностей

Обезжиривание – обязательный этап подготовки металла перед сваркой. Жировые пленки, масло, остатки антикора или другие загрязнения на поверхности приводят к образованию пор и непроваров, резко снижая прочность и герметичность шва. Особенно критично это для глушителя, работающего в условиях вибрации и перепадов температур.

Для обезжиривания применяйте специализированные составы: ацетон, бензин «Калоша», уайт-спирит или промышленные обезжириватели. Категорически избегайте хлорированных растворителей (трихлорэтилен, перхлорэтилен) – при нагреве они выделяют ядовитые газы. Работайте в проветриваемом помещении с защитой кожи и органов дыхания.

Порядок обезжиривания

Механически зачистите поверхности стыкуемых деталей глушителя (напильником, шкуркой, щеткой по металлу) для удаления ржавчины, окалины и толстого слоя загрязнений. Это повысит эффективность последующего химического обезжиривания.
Обильно смочите безворсовую ветошь или губку выбранным обезжиривателем (ацетоном, уайт-спиритом и т.п.).
Тщательно протрите всю зону будущего сварного шва и прилегающую область (шириной 20-30 мм) с обеих сторон стыка. Меняйте ветошь по мере загрязнения.
Дождитесь полного испарения остатков растворителя с поверхности металла (оно станет равномерно матовым, без разводов).
Немедленно приступайте к сварке, не касаясь обезжиренных участков руками. Любое касание – повод повторить обработку.

Важно: Не пытайтесь сваривать детали без обезжиривания, даже если поверхность выглядит чистой. Невидимые глазу загрязнения все равно присутствуют и ухудшат качество шва.

Подбор электродов для нержавеющей стали

Для ремонта глушителя из нержавеющей стали критически важен правильный выбор электродов, обеспечивающих коррозионную стойкость шва и его механическую прочность. Использование неподходящих материалов приведёт к быстрому разрушению соединения под воздействием выхлопных газов, влаги и температурных перепадов.

Основным критерием служит соответствие марки электрода составу свариваемой нержавейки. На упаковке ищите обозначения, начинающиеся с буквы Э и цифр, указывающих на содержание хрома и никеля. Например, для популярных AISI 304/430 применяются электроды Э-08Х19Н10Г2Б (ЦЛ-11) или Э-04Х20Н9Г2Б.

Ключевые рекомендации

При работе с глушителем учитывайте:

Толщина металла: Для тонкостенных труб (1-3 мм) используйте электроды Ø2-2.5 мм для минимизации прожогов
Ток: Работайте на пониженных значениях (на 15-20% меньше, чем для чермета)
Тип покрытия: Выбирайте рутиловые (RR) или основные (BB) покрытия для устойчивой дуги

Популярные марки для выхлопных систем:

Марка стали	Рекомендуемые электроды	Особенности
AISI 409/430	ОЗЛ-8, ESAB OK 67.45	Устойчивость к термоциклированию
AISI 304	ЦЛ-11, ESAB OK 61.30	Высокая пластичность шва

Важно: После сварки обязательно зачищайте швы и зону термического влияния щёткой из нержавеющей стали для восстановления антикоррозионных свойств. Прокалка электродов при 250°C за 1-2 часа до работ снижает пористость соединения.

Настройка силы тока сварочного аппарата

Правильная установка силы тока – ключевой фактор для качественного шва при ремонте глушителя. Недостаточный ток приведёт к непровару, а избыточный – прожигает тонкий металл. Толщина стенок глушителя обычно колеблется в пределах 0.8-2 мм, что требует особой точности.

Для старта используйте минимальное значение на аппарате и проведите пробный шов на аналогичном по толщине металлоломе. Оцените проплавление: если электрод прилипает, а металл не плавится – увеличивайте ток; если образуются дыры – снижайте. Идеальный ток формирует стабильную дугу без разбрызгивания.

Практические рекомендации

Ориентировочные значения:

Электрод 2 мм: 40-60 Ампер
Электрод 2.5 мм: 60-80 Ампер

Корректировки в процессе: При вертикальном или потолочном положении уменьшайте ток на 10-15%. Для нержавеющей стали (если применяется спецэлектрод) снижайте силу тока на 20% по сравнению с чёрным металлом.

Толщина металла (мм)	Диаметр электрода (мм)	Сила тока (А)
0.8-1.0	2.0	35-45
1.2-1.5	2.0	45-55
1.5-2.0	2.5	65-75

Важно: Всегда используйте постоянный ток (DC) при работе с тонкостенными деталями – он меньше "рвёт" металл. Избегайте длинных швов за один проход – чередуйте участки по 2-3 см для предотвращения перегрева и деформации.

Техника точечных прихваток

Точечные прихватки временно фиксируют элементы глушителя перед окончательным проваром шва, предотвращая смещение деталей от температурных деформаций. Располагайте их в местах минимальной нагрузки: на прямых участках, вдали от зон изгиба или сложных стыков. Оптимальная длина каждой прихватки – 5-8 мм при высоте, равной 1/3 толщины металла.

Начинайте с фиксации противоположных углов конструкции, затем добавляйте промежуточные точки с шагом 30-50 мм. Прихватки накладывайте тем же типом сварки и электродом, что основной шов (например, ММА электродом 3 мм на токе 90-110А). Обязательно зачищайте шлак после каждой точки – непровары под окалиной провоцируют трещины.

Порядок выполнения прихваток

Подготовка кромок: Зачистите стык до металлического блеска на ширину 15-20 мм от среза.
Сборка: Сожмите детали струбцинами, обеспечив равномерный зазор 1-2 мм.
Первые точки: Прихватите элементы в 2-3 ключевых точках по периметру стыка.
Проверка геометрии: Измерьте диагонали и углы, при необходимости подбейте молотком.
Фиксация: Добавьте прихватки с рекомендованным шагом, избегая перекрещивания.

Критические ошибки

Недопустимо: Ставить точки на загрязнённый металл или ржавчину.
Опасно: Использовать прихватки как часть основного шва без переплавки.
Приведёт к деформации: Частые прихватки (шаг менее 20 мм) на тонкостенных трубах.

Толщина металла (мм)	Диаметр электрода (мм)	Ток прихватки (А)
1.0-1.5	2.0	45-60
1.5-2.5	2.5-3.0	70-100
3.0-4.0	3.0-4.0	110-140

При проваре основного шва полностью переплавляйте прихватки, ведя дугу непосредственно через них. На финальном этапе зачистите зону сварки металлической щёткой для контроля качества: отсутствие пор и подрезов подтверждает правильность техники.

Прогрев тонкого металла горелкой

Равномерно распределяйте пламя горелки вдоль линии будущего шва, перемещая её плавными круговыми движениями на расстоянии 5-10 см от поверхности. Цель – создать зону прогрева шириной 2-3 см до появления темно-вишнёвого свечения (около 500-600°C). Избегайте перегрева отдельных точек, приводящего к прожигам.

Контролируйте цвет металла: синеватые или серые оттенки сигнализируют о недостаточной температуре, а ярко-оранжевый или белый – о перегреве. Используйте газовую горелку средней мощности с ацетиленом или пропаном, регулируя пламя до нейтрального состава для минимизации окисления.

Ключевые правила и этапы

Подготовка зоны: Зачистите металл до блеска шлифовальной бумагой или щёткой по кромкам на ширину 15-20 мм от стыка.
Безопасность:
- Уберите легковоспламеняющиеся материалы из зоны работы
- Используйте огнеупорные подкладки под деталь
- Наденьте термостойкие перчатки и защитные очки с затемнёнными стёклами
Техника нагрева: Держите горелку под углом 45-60° к поверхности. Начинайте с краёв, перемещаясь к центру стыка со скоростью 5-7 см/мин.

Цвет побежалости	Температура, °C	Рекомендуемое действие
Тёмно-коричневый	~450	Недостаточный нагрев
Вишнёво-красный	550-600	Оптимально для сварки
Ярко-оранжевый	>700	Немедленно уменьшить пламя

После достижения нужного цвета немедленно начинайте сварку, ведя электрод или присадочную проволоку по прогретой зоне. При остывании металла ниже вишнёвого свечения – приостановите сварку и повторите прогрев. Для длинных швов используйте ступенчатый метод: прогревайте участки по 3-5 см, последовательно их заполняя.

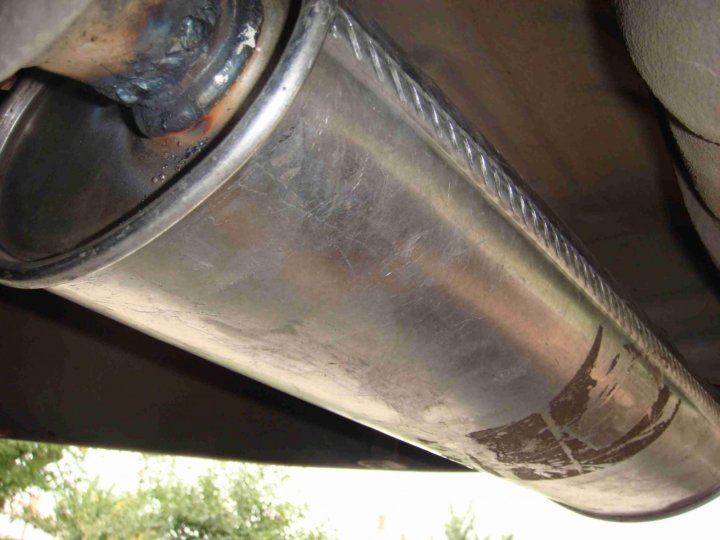

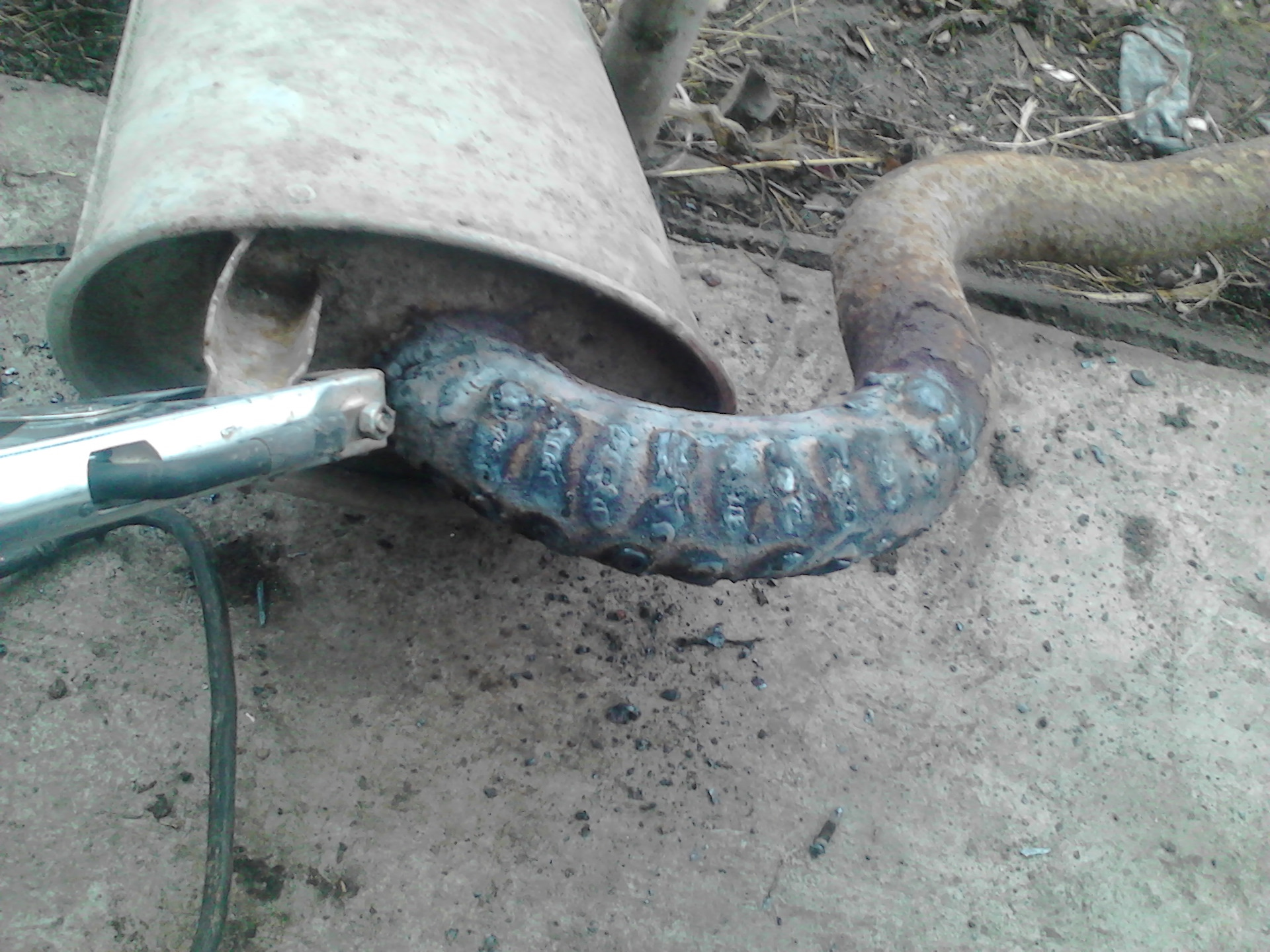

Нанесение сплошного сварочного шва

Перед началом окончательной сварки убедитесь, что прихватки надежно фиксируют детали без перекосов, а зазор между кромками не превышает 1-2 мм. Тщательно очистите рабочую зону от окалины, ржавчины и остатков шлифовки металлической щеткой или наждачной бумагой.

Настройте сварочный аппарат (полуавтомат рекомендуется для новичков) на минимально допустимый ток для толщины металла глушителя (обычно 0.8-1.5 мм): оптимально 50-70 А при напряжении 18-20 В. Используйте проволоку 0.6-0.8 мм и газовую смесь Ar/CO₂ (80/20).

Технология выполнения шва

Выполняйте сварку короткими сегментами по 2-3 см, перемещая горелку под углом 45° к поверхности. Основные методы ведения:

Точечно-прерывистый: накладывайте перекрывающиеся точки с паузой 1 секунду для охлаждения.
Обратно-поступательный: двигайте горелку вперед на 5 мм, затем назад на 2 мм без разрыва дуги.

Контролируйте:

Равномерность скорости движения – слишком быстро приводит к непровару.
Глубину провара – расплав должен проникать на всю толщину металла без прожигания.
Ширину валика – идеально 5-7 мм для тонкостенных труб.

Ошибка	Последствие	Коррекция
Перегрев	Деформация, сквозные дыры	Уменьшить ток, чаще прерывать дугу
Холодная сварка	Непровар, трещины	Увеличить напряжение, замедлить движение
Неровный зазор	Прожоги/наплывы	Добавить прихватки, выровнять стык

После завершения дайте шву остыть естественным образом – не используйте воду для охлаждения во избежание микротрещин. Проверьте герметичность мыльным раствором под давлением, затем зачистите шов лепестковым кругом для защиты от коррозии.

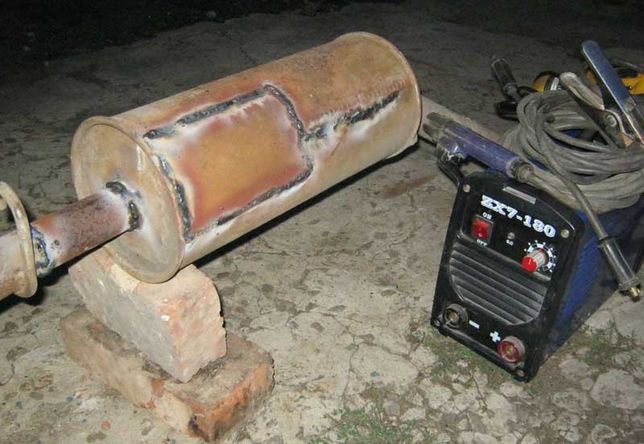

Временная фиксация заплаток струбцинами

Надежное позиционирование заплатки относительно поврежденного участка глушителя – обязательное условие для качественного провара. Любое смещение во время сварки приведет к деформациям, непроварам или прожогам. Струбцины обеспечивают жесткую механическую фиксацию, исключая подвижки металла от теплового воздействия дуги.

Используйте струбцины разных типов и размеров в зависимости от конфигурации ремонтируемой зоны. Для плоских участков подойдут стандартные F-образные струбцины. С-образные модели удобнее в труднодоступных местах. Для фиксации заплаток на криволинейных поверхностях (например, на банке резонатора) применяйте специализированные угловые струбцины или самодельные приспособления с магнитными держателями.

Правила эффективной фиксации

Минимальный зазор: Прижимайте заплатку так, чтобы зазор по всему контуру не превышал 0.5-1 мм. Используйте тонкие металлические пластины-прокладки для точного контроля.
Точки прижима: Располагайте струбцины равномерно по периметру заплатки, отступив 10-15 мм от края. Избегайте установки непосредственно на будущем сварочном шве.
Защита от прихвата: Места контакта губок струбцин с деталью изолируйте алюминиевыми или медными пластинами – это предотвратит случайное приваривание инструмента.
Последовательность: Начинайте прижим с центра заплатки, постепенно двигаясь к краям. Это минимизирует образование пузырей и перекосов.

После установки всех струбцин проверьте отсутствие зазоров визуально и легким простукиванием. Начинайте прихватку короткими швами (3-5 мм) в шахматном порядке с противоположных сторон. Только после надежного закрепления контура можно снимать струбцины для выполнения основного шва.

Контроль герметичности соединения мыльным раствором

После завершения сварки швов глушителя обязательным этапом является проверка на отсутствие утечек выхлопных газов. Наиболее доступный и наглядный метод для самостоятельного выполнения – использование мыльного раствора, который визуализирует малейшие пузырьки в местах негерметичности.

Для реализации метода потребуется простой состав: концентрированный водный раствор хозяйственного мыла или средство для мытья посуды. Критически важно обеспечить подачу выхлопных газов под давлением, для чего необходимо завести двигатель автомобиля либо использовать компрессор, подключенный к выхлопной трубе.

Порядок выполнения контроля

Тщательно очистите сварные швы и прилегающие зоны от окалины, грязи и масляных пятен сухой ветошью.
Губкой или кистью обильно нанесите мыльный раствор на все сварные соединения, стыки труб и ремонтные участки. Особое внимание уделите труднодоступным местам и точкам крепления.
Запустите двигатель автомобиля (или подайте сжатый воздух от компрессора) для создания рабочего давления в системе.
Внимательно осмотрите обработанные зоны при хорошем освещении. Образование пузырьков или пены укажет на дефекты:
- Мелкие одиночные пузыри – незначительные свищи
- Крупные быстро лопающиеся пузыри – сквозные поры
- Непрерывная пенная дорожка – трещина или непровар
Отметьте маркером все проблемные участки. После остановки двигателя повторно проварите дефектные места и проведите контроль заново.

При отсутствии пузырения в течение 2-3 минут работы двигателя под нагрузкой (2000-3000 об/мин) соединение считается герметичным. Данный метод эффективен для выявления даже микроскопических дефектов, невидимых глазом, благодаря высокой чувствительности мыльной пленки к малейшему давлению газа.

Зачистка шва УШМ после сварки

После завершения сварки глушителя на шве остаются окалина, брызги металла и неравномерные наплывы. Их необходимо удалить для предотвращения коррозии и придания конструкции эстетичного вида. Углошлифовальная машина (УШМ) с абразивными дисками – оптимальный инструмент для этой задачи благодаря высокой скорости обработки.

Перед началом работы наденьте защитные очки, перчатки и респиратор: процесс сопровождается летящей металлической пылью и искрами. Убедитесь в надежности крепления диска и отсутствии повреждений на нем. Проверьте, чтобы обрабатываемая зона была свободна от горючих материалов.

Этапы зачистки

Грубая обработка: Используйте лепестковый диск с зернистостью P40-P60 для снятия крупных наплывов и окалины. Держите УШМ под углом 15-30° к поверхности, перемещая инструмент вдоль шва без сильного нажима.
Выравнивание поверхности: Замените диск на менее жесткий (P80-P120). Плавными движениями "вразгон" с одинаковым усилием пройдитесь по всей длине шва, устраняя глубокие риски и добиваясь равномерности.
Финишная шлифовка: Примените войлочный круг с пастой ГОИ или мелкозернистый диск (P150-P240) для полировки. Это минимизирует микронеровности, снижающие устойчивость к ржавчине.

Тип диска	Назначение	Рекомендации
Лепестковый (P40-P60)	Первичная зачистка	Исключите точечное давление во избежание прожогов
Фибровый (P80-P120)	Выравнивание	Используйте меньшие обороты (≤8000 об/мин)
Войлочный круг	Полировка	Наносите пасту точечно для равномерного глянца

Критические ошибки:

Перегрев металла – ведите шлифовку короткими сессиями с перерывами.
Использование треснувших или изношенных дисков – чревато разрывом оснастки.
Пренебрежение защитой сварного соединения – случайный контакт диска с тонкими стенками глушителя может привести к сквозному повреждению.

Обработка термостойкой грунтовкой

После полного остывания сварных швов и очистки поверхности от окалины и загрязнений металл необходимо обезжирить. Используйте специализированный обезжириватель или уайт-спирит, тщательно протерев всю рабочую зону ветошью без ворса. Это критически важно для обеспечения адгезии грунтовки к металлу.

Нанесите термостойкую грунтовку тонким равномерным слоем, используя аэрозольный баллончик или кисть. Особое внимание уделите сварным швам и стыкам – этим зонам требуется максимальная защита от коррозии. Избегайте подтеков и непрокрашенных участков, так как они станут уязвимыми точками при эксплуатации.

Ключевые требования к грунтовке и процессу

Обязательные характеристики грунтовки:

Термостойкость: Выдерживает температуры от 250°C до 800°C (проверьте маркировку на упаковке).
Антикоррозийные свойства: Содержит ингибиторы ржавчины (фосфаты цинка, хроматы).
Адгезия: Предназначена специально для черных металлов или нержавеющей стали.

Технология нанесения:

Перед применением встряхните баллон 2-3 минуты.
Распыляйте с расстояния 20-30 см короткими параллельными проходами.
Наносите 2-3 слоя с межслойной сушкой 10-15 минут.
Обеспечьте полную полимеризацию (24 часа при +20°C) перед установкой глушителя.

Контроль качества покрытия:

Параметр	Норма	Последствия нарушения
Толщина слоя	20-40 мкм	Растрескивание или недостаточная защита
Равномерность	Без пропусков	Очаговая коррозия
Сухость	Не липнет	Деградация покрытия под воздействием газов

Монтаж глушителя на автомобиль

Тщательно подготовьте место установки: очистите резьбовые соединения приемной трубы и кронштейнов кузова от грязи и ржавчины металлической щеткой. Проверьте состояние резиновых подвесов – при трещинах или потере эластичности замените их. Убедитесь, что новый или отремонтированный глушитель точно соответствует модели автомобиля по геометрии и точкам крепления.

Приподнимите глушитель и предварительно зацепите его за резиновые подвесы, не допуская перекоса. Совместите фланец глушителя с фланцем приемной трубы, временно установив новую прокладку (если предусмотрена конструкцией). Не используйте старые, деформированные или прогоревшие прокладки – это гарантированно вызовет течь выхлопных газов.

Ключевые этапы фиксации

Соединение фланцев: Совместите отверстия фланцев. Вставьте болты (применяйте только термостойкие, идущие в комплекте или рекомендованные производителем) и равномерно, крест-накрест, затяните гайки динамометрическим ключом с усилием, указанным в руководстве по ремонту авто. Перетяжка может сорвать резьбу, недотяжка – привести к разгерметизации.
Фиксация на подвесах: Убедитесь, что глушитель свободно висит на резинометаллических подвесах без натяга и не касается элементов кузова, топливных магистралей или тормозных трубок. При необходимости аккуратно подогните кронштейны или отрегулируйте положение.
Проверка зазоров: Оставьте технологический зазор минимум 2-3 см между глушителем и ближайшими элементами днища, особенно в зонах возможного теплового расширения или вибрации. Используйте монтажные хомуты только в предусмотренных конструкцией местах.

Обязательная проверка после монтажа: Запустите двигатель и тщательно осмотрите все соединения на предмет утечки выхлопных газов (можно нанести мыльный раствор на стыки – появление пузырей укажет на негерметичность). Проведите тестовую поездку, обращая внимание на посторонние стуки или дребезжание снизу. После полного остывания системы повторно проверьте момент затяжки фланцевых болтов – тепловые циклы часто требуют подтяжки.

Регулярная проверка сварных соединений

После завершения сварки глушителя регулярный осмотр швов становится критически важной процедурой. Пренебрежение этим этапом может привести к незаметному развитию микротрещин или коррозии, что в итоге спровоцирует разгерметизацию системы выхлопа.

Проводите первичный визуальный контроль сразу после остывания металла, обращая особое внимание на цвет шва и околошовной зоны. Неравномерность окраса (резкие переходы от соломенного к синему или фиолетовому) часто свидетельствует о перегреве и хрупкости соединения.

Методы и периодичность контроля

Рекомендуемая частота проверок:

Первые 200-300 км пробега – ежедневный осмотр
Далее – при каждом ТО (10-15 тыс. км) или после экстремальных нагрузок (езда по бездорожью, удары о препятствия)

Ключевые методы диагностики:

Визуально-оптический: поиск трещин, пор, подрезов кромок с помощью лупы 5-7x
Пневматический: обработка мыльным раствором при заведённом двигателе (появление пузырей указывает на свищ)
Акустический: прослушивание характерного шипения на холостых оборотах

Признак проблемы	Возможная причина
Чёрные точки вдоль шва	Скрытые поры внутри соединения
Ржавые подтёки от стыка	Начало коррозионного разрушения
Локальное изменение геометрии	Пластическая деформация от вибраций

Обнаруженные дефекты глубиной менее 15% толщины металла допустимо зачищать и заваривать повторно. При сквозных повреждениях или коррозии, охватившей более 30% периметра шва, требуется вырезка проблемного участка с наложением заплаты.

Список источников

При подготовке материалов по самостоятельной сварке глушителя использовались проверенные технические ресурсы. Основное внимание уделялось практическим руководствам и экспертным рекомендациям.

Ниже перечислены ключевые источники, содержащие информацию о технологии работ, выборе оборудования и мерах безопасности. Все материалы доступны на русском языке.

Техническая литература и специализированные порталы

ГОСТы и нормативы по сварке тонкостенных конструкций автомобильных выхлопных систем
Профессиональные форумы автомехаников: Drive2.ru, Сar.ru
Учебные пособия по ручной дуговой сварке (ММА) и аргонной сварке (TIG)
Инструкции производителей сварочных аппаратов (Ресанта, Fubag)
Видеоблоги сертифицированных сварщиков-практиков
Технические статьи журналов "За рулём" и "Авторевю"
Патентная документация по конструкциям глушителей
