Какие противотуманки поставить на Lancer IX

Статья обновлена: 18.08.2025

Ухудшение видимости в дождь, туман или снегопад превращает поездку на Mitsubishi Lancer IX в серьезное испытание.

Штатные фары зачастую не справляются с рассеиванием светового пучка в сложных условиях, создавая опасные блики и сокращая обзор.

Правильно подобранные противотуманные фары становятся не просто апгрейдом, а критически важным элементом активной безопасности.

Разберем ключевые параметры выбора: тип ламп, конструкцию корпуса, цветовую температуру света и особенности монтажа для "девятого" Лансера.

Юридические требования к установке ПТФ в России

Основные нормы регулируются Техрегламентом Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Противотуманные фары должны соответствовать строгим критериям: исключительно белый или селективно-желтый свет, парная симметричная установка, высота монтажа – от 250 мм до уровня фар ближнего света. Расстояние от внешнего края кузова – не более 400 мм, а углы видимости обязаны обеспечивать освещение под правильным наклоном без ослепления встречных водителей.

Все фары обязаны иметь маркировку международного утверждения типа (например, Е22 или R113), подтверждающую сертификацию. Включение ПТФ разрешено только совместно с габаритными огнями. Самостоятельная активация через отдельный выключатель запрещена – цепь должна быть подключена к системе наружного освещения ТС.

Процедура легализации установки

При монтаже ПТФ на Lancer 9 требуется официальное внесение изменений в конструкцию авто:

Предварительная экспертиза в аккредитованной лаборатории для оценки возможности установки
Монтаж в сертифицированном сервисе с выдачей декларации и чека
Техническая экспертиза после установки с проверкой соответствия нормам ТР ТС 018/2011
Внесение данных в СТС через ГИБДД после предоставления:
- Заключений экспертиз
- Документов от сервиса
- Заявления собственника

Важно: Если на Lancer 9 используются штатные места (заглушки на бампере) и оригинальные сертифицированные фары – процедура упрощается. Однако любые нестандартные крепления, самодельная проводка или несертифицированные световые приборы требуют обязательного согласования. Нарушение влечет штраф по ст. 12.5 КоАП РФ (500 руб.) и запрет эксплуатации ТС.

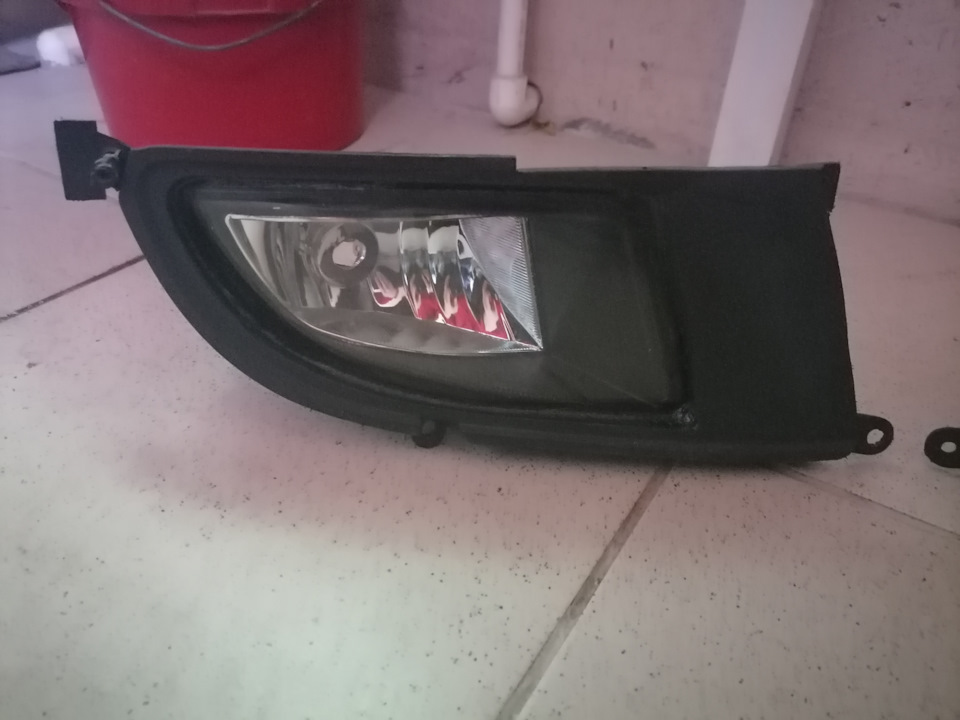

Оригинальные противотуманки MMC Lancer IX: модель и характеристики

Оригинальные противотуманные фары для Lancer IX выпускались Mitsubishi Motors в качестве фирменного аксессуара. Они проектировались специально под геометрию переднего бампера автомобиля, гарантируя идеальную посадку без необходимости доработок. Комплект включает фары, лампы и крепежные элементы, прошедшие сертификацию по стандартам безопасности ECE.

Основной артикул оригинальных противотуманок – MR340391 (правый) и MR340392 (левый). Конструкция предусматривает галогеновую лампу мощностью 55W с цоколем H11 и цветовой температурой 3000K. Корпус из термостойкого пластика и закаленное стекло устойчивы к вибрациям и мелким повреждениям.

Ключевые параметры

Характеристика	Значение
Артикул комплекта	MM4000EX
Тип лампы	H11 55W (галоген)
Световой поток	1300 люмен
Цветовая температура	3000K (теплый белый)
Степень защиты	IP67

Преимущества выбора оригинала:

Гарантированная совместимость с электропроводкой и крепежными точками Lancer IX
Равномерная светотеневая граница без ослепления встречных водителей
Ресурс работы в 2-3 раза выше аналогов за счет защищенности от влаги и перегрева
Юридическая безопасность – соответствие ПДД по углу освещения и интенсивности луча

Комплекты OEM-качества: плюсы и минусы бюджетной замены

Комплекты противотуманных фар OEM-качества позиционируются как оптимальный баланс между оригинальными запчастями и откровенно дешевыми аналогами. Они визуально идентичны заводским, сохраняют штатные посадочные места и геометрию пучка света, что упрощает установку на Lancer IX без доработок кузова или проводки. Такие комплекты обычно включают корпуса, лампы (чаще всего H11), разъемы и крепеж, что делает их готовым решением для замены вышедших из строя оригиналов.

Главным аргументом в пользу таких комплектов остается цена – они ощутимо дешевле оригинальных фар от Mitsubishi. Производители делают акцент на использовании термостойких поликарбонатных рассеивателей и герметичных корпусов, что теоретически обеспечивает защиту от влаги и температурных деформаций. Однако реальные эксплуатационные характеристики и долговечность сильно варьируются в зависимости от конкретного бренда и партии.

Ключевые преимущества и недостатки

Основные плюсы выбора:

Стоимость: В 2-3 раза дешевле оригинальных фар при внешней схожести.
Габаритная совместимость: Точное повторение форм и креплений OEM, установка "как родные".
Полная комплектация: Наличие всех необходимых элементов (фары, лампы, разъемы, крепеж) в одной коробке.
Оптическая приемлемость: Удовлетворительная четкость светотеневой границы на ближней дистанции при условии корректной регулировки.

Существенные риски и минусы:

Низкая долговечность материалов: Поликарбонат рассеивателей склонен к быстрому помутнению или пожелтению под воздействием УФ-лучей и дорожных реагентов.
Проблемы с герметичностью: Частые случаи запотевания изнутри или попадания воды из-за некачественных уплотнителей.
Нестабильность светового потока: Рефлекторы могут иметь дефекты геометрии, приводящие к "размытому" пучку или бликам.
Коррозия контактов и крепежа: Использование дешевых металлов в кронштейнах и клеммах сокращает срок службы.
Риск "конфликта" с проводкой: Разъемы и сечение проводов могут не соответствовать нагрузке, вызывая перегрев.

Сравнение критических параметров:

Параметр	OEM-оригинал	OEM-качество
Ресурс рассеивателя	5+ лет без изменений	1-3 года (помутнение/трещины)
Защита от влаги	Гарантированная герметичность	Риск запотевания > 40%
Коррозионная стойкость	Высокая (нерж. сталь/цинк)	Низкая (обычная сталь)
Соответствие светораспределению	100% (ECE/SAE)	60-80% (декларируется)

Вывод: Комплекты OEM-качества – компромисс для владельцев Lancer IX, готовых мириться с потенциальным снижением ресурса и периодическим контролем герметичности ради экономии. Они оправданы как временное решение или при редком использовании ПТФ. Для ежедневной эксплуатации в сложных условиях (дождь, снег, реагенты) предпочтительны оригиналы или проверенные премиум-аналоги от TYC, DEPO.

Сравнение галогенных и светодиодных моделей для Лансер-9

Галогенные противотуманки традиционно устанавливаются на Lancer IX с завода. Они излучают теплый желтоватый свет (около 3000K), который эффективно рассекает туман и дождь благодаря длинноволновому спектру. Цена таких моделей (например, Philips H11 Standard или Osram Fog Breaker) редко превышает 2000 рублей за комплект. Мощность стандартных ламп – 55W, что увеличивает нагрузку на генератор.

Светодиодные аналоги (Xenite H11 LED, Philips Ultinon Fog) потребляют 15-25W, снижая энергопотребление. Их цветовая температура выше (5000-6000K) – холодный белый свет улучшает контрастность на чистом асфальте, но может отражаться от капель влаги в густом тумане. Стоимость качественных LED-решений начинается от 4000 рублей. Ключевой нюанс – совместимость с заводской проводкой: дешевые модели без CAN-шины провоцируют ошибки БК.

Критерии выбора

Эффективность в непогоду: Галоген → стабильная работа в туман/снег. LED → риск бликов при высокой влажности.
Ресурс: Галоген → 500-1000 часов. LED → 30 000+ часов.
Установка: Галоген → Plug&Play. LED → может потребоваться балласт или декодер ошибок.

Параметр	Галоген	LED
Яркость (люмен)	~1350 лм	1500-3000 лм
Нагрев корпуса	Высокий	Умеренный
Видимость в дождь	Оптимальная	Средняя
Гарантия	6-12 мес	2-5 лет

Важно: При выборе LED убедитесь в наличии сертификатов ECE R19 (без них – риск ослепления встречных водителей). Для галогенов критичен индекс защиты IP52+ от брызг.

Для частой езды в тумане – галогенные лампы с желтым спектром (Philips YellowVision).
Для городских условий – LED с цветовой температурой ≤5000K и активным охлаждением.
Бюджетный вариант – галогенные лампы с усиленной нитью (Narva RangePower+).

Типы цоколей H8, H11, H16: выбираем совместимый вариант

Правильный выбор цоколя противотуманных фар критичен для корректной установки и безопасной эксплуатации. Несовместимость разъёма приводит к физической невозможности монтажа лампы, нарушению электрического контакта или перегреву проводки.

На Mitsubishi Lancer IX в зависимости от года выпуска и комплектации могут встречаться все три типа цоколей: H8, H11 или H16. Перед покупкой новых ламп необходимо точно определить штатный стандарт вашего автомобиля.

Ключевые отличия и особенности

Тип цоколя	Мощность (Вт)	Физические отличия	Совместимость с Lancer 9
H11	55	Наиболее распространён. Пластиковый корпус с 2 фиксаторами по бокам	Базовые комплектации (90% случаев)
H8	35	Аналогичен H11, но с укороченными контактными штырями	Редко, в ранних рестайлинговых версиях
H16 (5202)	19	Узкий пластиковый хвостовик, 1 боковой фиксатор	Отдельные рынки (Япония/США)

Порядок определения вашего типа:

Извлеките штатную лампу из противотуманной фары
Сравните разъём с визуальными маркерами:
- H11 – массивный пластиковый цоколь, два симметричных выступа-замка
- H8 – идентичен H11, но штыри питания на 2-3 мм короче
- H16 – компактный корпус, один фиксатор сбоку, маркировка "5202"
Проверьте маркировку на корпусе старой лампы

Важно: Лампы H11 и H8 взаимозаменяемы физически, но отличаются по мощности. Установка H11 вместо H8 допустима только при гарантированно исправной проводке. Обратная замена (H8 в патрон H11) вызовет снижение светового потока. Цоколь H16 несовместим с разъёмами H11/H8 – потребуется переходник или замена патрона.

Топ-5 производителей галогенных ПТФ: рейтинг надежности

Выбор галогенных противотуманных фар для Lancer 9 требует внимания к надежности и совместимости. Качественные ПТФ обеспечивают устойчивый световой пучок в сложных условиях и долгий срок службы без частых замен.

Основные критерии оценки включают ресурс лампы, устойчивость колбы к перепадам температур и вибрациям, герметичность корпуса, а также соответствие размеров и креплений штатным местам на автомобиле. Цена не всегда гарантирует качество, поэтому ориентироваться стоит на проверенные бренды.

Рейтинг производителей

Osram (Германия) – эталон надежности. Лампы серий Fog Breaker и Allseason отличаются усиленной кварцевой колбой, устойчивой к ударам и влаге. Световой поток стабилен даже при длительной работе.
Philips (Нидерланды) – модели WeatherVision с желтоватым спектром для лучшего пробивания тумана. Запатентованная технология покрытия колбы предотвращает запотевание изнутри.
PIAA (Япония) – спортивная направленность. Лампы Hyper Arros дают свет на 60–80% ярче стандартных при сохранении энергопотребления. Ресурс – до 5 лет эксплуатации.
Hella (Германия) – оптимальное сочетание цены и качества. Серия YellowFog оснащена термостойким цоколем и усиленными нитями накаливания. Полная совместимость с креплениями Lancer 9.
Bosch (Германия) – акцент на герметичности и влагозащите. Корпус с двойным уплотнением предотвращает попадание грязи и конденсата. Реже требуют замены в условиях высокой влажности.

Производитель	Ключевое преимущество	Средний ресурс
Osram	Прочность колбы	4–5 лет
Philips	Антизапотевание	4 года
PIAA	Яркость +110%	5 лет
Hella	Вибрационная стойкость	3–4 года
Bosch	Герметичность	4 года

При установке критично проверить совпадение разъемов и маркировку мощности (обычно H11 55W для Lancer 9). Неоригинальные крепления могут вызвать люфт и повреждение фары на бездорожье.

Лучшие LED-решения: обзор современных светодиодных моделей

Светодиодные противотуманки для Lancer 9 кардинально улучшают видимость в сложных метеоусловиях благодаря высокой яркости и четкому световому пучку. Они потребляют меньше энергии, чем галогенные аналоги, и служат до 50 000 часов, что делает их экономически выгодным долгосрочным решением.

При выборе LED-моделей критично учитывать соответствие размеру штатных мест (h21/h11), защиту от влаги (IP67/IP68), а также цветовую температуру в диапазоне 5000-6000K. Слишком холодный свет (>6500K) создает блики на мокром асфальте, снижая эффективность в тумане.

Топ-модели LED противотуманок для Lancer IX

Модель	Цветовая температура	Световой поток (лм)	Ключевые особенности
Philips Ultinon Pro9000	6000K	1500	Запатентованная оптика с боковой подсветкой, виброустойчивый чип
Osram LEDriving FOG	5500K	1350	Алюминиевый радиатор с термопастой, plug-and-play установка
Hella LEDayFog 6	5000K	1600	Угол освещения 120°, защита от короткого замыкания
Bosch LED Fog 300	5700K	1400	Компактный дизайн (подходит для тесных ниш), пылевлагозащита IP69

Рекомендации по установке: Для корректной работы без ошибок CAN-шины обязательна установка дополнительных резисторов (load resistors). Оптимальный монтаж предполагает крепление радиаторов в вертикальном положении для улучшения теплоотвода.

Особенности установки в заводские места без доработок

Основное преимущество выбора штатных мест для противотуманных фар на Lancer 9 – отсутствие необходимости в сверлении бампера или модификации креплений. Заводские посадочные точки уже предусмотрены под пластиковые заглушки, которые демонтируются перед монтажом. Это гарантирует идеальную геометрию расположения фар и сохраняет структурную целостность деталей кузова.

Для корректной установки без доработок критически важно использовать оригинальные фары Mitsubishi или сертифицированные аналоги, разработанные специально для Lancer IX. Несоответствие габаритов или крепежных элементов даже на 2-3 мм приведет к перекосу, вибрациям на ходу или необходимости подпиливать посадочные гнезда. Также проверьте комплектацию: в набор должны входить родные кронштейны и регулировочные болты.

Ключевые требования для бесшовного монтажа

Электропроводка: Используйте только готовые OEM-разъемы. Самодельная скрутка проводов вызовет ошибки CAN-шины.
Герметичность: Уплотнительные резинки на корпусе фары должны плотно прилегать к бамперу – зазоры провоцируют запотевание.
Регулировка: Обязательна юстировка угла наклона после установки через штатные винты (верхний доступ при снятом колесе).

Тип комплекта	Совместимость	Риск доработок
Оригинал (Mitsubishi)	100%	Нулевой
Сертифицированный аналог (DEPO, TYC)	95-98%	Минимальный (проверка посадки)
Универсальные фары	40-60%	Высокий (требуют адаптеров)

Важно: Даже при установке в заводские места обязательна активация фар через реле в блоке предохранителей. Прямое подключение к габаритам перегружает проводку. Для моделей без предустановленной кнопки ПТФ потребуется монтаж штатного переключателя (разъем предусмотрен за панелью).

Инструкция: монтаж ПТФ через технологические заглушки бампера

Убедитесь, что приобретённый комплект ПТФ соответствует размеру технологических заглушек на вашем Лансер-9. Подготовьте необходимый инструмент: крестообразную отвёртку, головку на 10, кусачки, изоленту, стяжки и тестер для проверки проводки. Перед началом работ отсоедините минусовую клемму аккумулятора.

Снимите защитные подкрылки в передних колесных арках, открутив саморезы крестовой отвёрткой. Демонтируйте передний бампер, последовательно откручивая крепёжные болты по периметру (включая точки под капотом, на крыльях и в нижней части). Попросите помощника придержать бампер при снятии последних болтов.

Установка фар и проводки

Найдите технологические заглушки ПТФ изнутри бампера. Аккуратно выдавите их наружу, начиная с верхнего края. Вставьте корпус противотуманной фары в отверстие до характерного щелчка фиксаторов. Проверьте надёжность крепления, слегка потянув фару на себя.

Проложите проводку от фар в моторный отсек через существующие резиновые заглушки в щитке передка
Фиксируйте провода пластиковыми стяжками через каждые 15-20 см, избегая участков возле подвижных элементов
Соедините разъёмы фар с проводами комплекта, соблюдая цветовую маркировку (обычно чёрный - масса, цветной - плюс)

Цвет провода	Назначение
Чёрный	Масса (подключить к кузову)
Жёлтый/Красный	Плюс (к реле)
Синий	Управление (к кнопке в салоне)

Выведите общий плюсовой провод через монтажный блок в салон. Подключите реле согласно схеме производителя: силовой провод - к аккумулятору через предохранитель 15А, управляющий - к штатной кнопке ПТФ на центральной консоли. Обязательно проверьте целостность изоляции на всех участках проводки.

Установите бампер на место в обратной последовательности, аккуратно защёлкивая фиксаторы по краям крыльев. Подключите аккумулятор и проверьте работу фар: при включении кнопки на приборной панели должны загораться обе лампы. При необходимости выполните регулировку светового пучка винтами на корпусе ПТФ.

Схема подключения к штатному блоку предохранителей

Подключение противотуманных фар через штатный блок предохранителей обеспечивает надежную защиту электроцепи и соответствует заводским стандартам Mitsubishi Lancer 9. Этот метод исключает необходимость врезки в существующую проводку, что снижает риск короткого замыкания и коррозии контактов.

Для реализации схемы потребуется определить свободные слоты реле и предохранителей в монтажном блоке, подготовить комплект проводов с клеммами и изучить электрическую схему вашей комплектации авто. Особое внимание уделите выбору предохранителя номиналом 15-20А и реле на 30-40А, совместимого со штатными разъемами.

Поиск свободных контактов в блоке предохранителей

Блок предохранителей Lancer 9 расположен в салоне возле левой ноги водителя. Откройте крышку и найдите незанятые гнезда с маркировкой:

FOG – штатное место для реле противотуманок (если предусмотрено комплектацией)
Слоты с обозначением SPARE (резерв) для предохранителей
Свободные контакты с постоянным «+12В» при включенном зажигании

Пример назначения клемм реле:

Контакт	Назначение	Подключение
30	Питание	Через предохранитель от АКБ
85	Управляющая масса	Кузов автомобиля
86	Управляющий «+»	Кнопка включения
87	Нагрузка	К лампам фар

Порядок подключения:

Зафиксируйте реле в штатном слоте FOG или аналогичном резервном гнезде
Установите предохранитель 15А в соседний слот (цепь питания фар)
Проведите силовой провод от клеммы 30 реле через предохранитель к аккумулятору
Соедините выход реле (клемма 87) с плюсовыми проводами обеих фар
Подключите управляющий провод от кнопки в салоне к контакту 86 реле

Обязательно проверьте работу цепи мультиметром перед финальной сборкой. Массу фар выводите на кузовные болты с зачищенным металлом, избегая крепления к пластиковым элементам. Для герметизации соединений используйте термоусадочные трубки.

Обзор готовых комплектов с проводкой и реле

Готовые решения значительно упрощают установку противотуманных фар на Lancer 9, так как включают все необходимое: фары, реле, предохранители, кнопку управления и жгуты проводов с корректными разъемами. Такой подход минимизирует риск ошибок при подключении и гарантирует совместимость компонентов системы.

Комплекты от проверенных производителей типа Osram, Philips или Hella отличаются адаптированной под электрику автомобиля проводкой с маркировкой, что исключает перегрузки цепи. Реле в таких наборах обычно рассчитаны на ток 15-20А, а провода имеют сечение 1.5-2.5 мм², что соответствует требованиям безопасности.

Ключевые особенности комплектов

При выборе обращайте внимание на следующие компоненты:

Тип ламп: H8 (55W) или LED-матрицы с низким энергопотреблением
Крепежные элементы: наличие монтажных рамок для штатных мест в бампере
Защита: встроенные резиновые сальники против влаги
Управление: кнопка с подсветкой или интегрированная в подрулевую муфту

Бренд	Особенности	Совместимость
HELLA	Усиленные кронштейты, термостойкие провода	Оригинальные разъемы Lancer 9
OSRAM	Влагозащищенные реле, инструкция с цветовой схемой	Plug&Play для моделей 2003-2007
Generic (китай)	Низкая цена, комплектация кнопкой с индикатором	Требует проверки сечения проводов

Важно: Дешевые наборы часто используют тонкие провода (0.75 мм²) и слабые реле – это вызывает нагрев цепи и риск короткого замыкания. Для Lancer 9 предпочтительны комплекты с IP67 защитой фар и медной (не алюминиевой) проводкой.

Подключение противотуманных фар к отдельной кнопке на Lancer 9

Для реализации схемы потребуется кнопка с фиксацией (например, отопителя заднего стекла), реле на 30-40А, колодка предохранителя, медные провода сечением 1.5-2.5 мм², термоусадка и инструмент для снятия обшивки. Отключите минусовую клемму АКБ перед началом работ. Штатный разъем ПТФ находится за блоком фар – снимите защиту крыла для доступа.

Подготовьте цепь питания: протяните силовой провод (сечение 2.5 мм²) от плюса АКБ через предохранитель (15-20А) в салон к месту установки кнопки (например, в заглушку на торпедо). Второй контакт кнопки соедините через реле с плюсом ПТФ, управляющий контакт реле подключите к габаритам для автоматического отключения при выключении света. Минус кнопки и реле выведите на кузов.

Пошаговая схема коммутации

Снимите штатную заглушку под кнопку, установите новую клавишу
Зафиксируйте реле в монтажном блоке или рядом с БУПТФ
Соедините цепи:
- Контакт 85 реле → массу кузова
- Контакт 86 → выход кнопки
- Контакт 30 → плюс АКБ через предохранитель
- Контакт 87 → плюсовой провод ПТФ
Подайте на вход кнопки +12V от габаритных огней
Заизолируйте соединения термоусадкой, закрепите провода стяжками

После подключения проверьте работу: при включенных габаритах нажатие кнопки должно активировать ПТФ. Убедитесь в отсутствии падения напряжения на контактах реле. Для защиты цепи от КЗ обязательна установка предохранителя в 15-20А не далее 30 см от АКБ.

Интеграция противотуманок в общую светотехнику автомобиля

Правильное подключение противотуманных фар на Lancer IX критично для безопасности и функциональности. Они должны слаженно работать со штатными системами освещения, не создавая помех другим источникам света или электрооборудованию автомобиля. Электропроводка требует обязательной защиты предохранителями и реле, а коммутация осуществляется через штатный блок управления светом для синхронизации с габаритами или ближним светом.

Механическая установка должна учитывать конструктивные особенности бампера и радиаторной решетки. Неправильный монтаж приводит к вибрациям, нарушению герметичности фар и потенциальному повреждению проводки. Обязательна регулировка угла наклона пучка света согласно ГОСТ или ECE, чтобы избежать ослепления встречных водителей при сохранении эффективной подсветки дорожного полотна в туман.

Ключевые аспекты интеграции

Совместимость с блоком BCM: Подключение напрямую к CAN-шине требует профессионального оборудования. Альтернатива – использование обходных адаптеров, предотвращающих ошибки "check engine".
Автоматизация работы: Оптимально подключение через реле, активирующее ПТФ одновременно с габаритами/ближним светом. Дополнительный переключатель в салоне обязателен по ПДД.
Электробезопасность: Сечение проводов – не менее 1.5 мм², обязательное заземление на кузов. Герметизация разъемов и применение термоусадки исключает окисление контактов.

Тип подключения	Преимущества	Риски
Через штатный разъем (если предустановлено)	Полная совместимость, автоматическая диагностика	Ограниченная мощность (до 55Вт на фару)
Прямое с реле (от АКБ)	Поддержка мощных ламп/светодиодов, минимум нагрузки на штатную проводку	Сложность монтажа, риск некорректной работы без CAN-адаптера

Важно: Светодиодные ПТФ потребляют меньше энергии, но требуют установки корректирующих нагрузочных резисторов для предотвращения мерцания и ошибок BCM. Галогенные варианты менее требовательны к стабилизации тока, но создают повышенную нагрузку на сеть.

Ошибки при установке, приводящие к короткому замыканию

Неправильная коммутация проводов – основная причина КЗ. Попадание оголенных контактов на металл кузова при вибрации или случайном смещении гарантированно вызывает замыкание. Особенно критично это в зоне рулевой колонки и моторного щита, где проводка соприкасается с острыми кромками.

Игнорирование предохранителей в цепи питания приводит к катастрофическим последствиям при КЗ. Без них вся энергия аккумулятора мгновенно поступает в точку замыкания, вызывая расплавление изоляции, возгорание или выход из строя блока управления фарами.

Типичные монтажные ошибки

Скрутка проводов без клеммников: Вибрация ослабляет соединение, оголяя контакты. Обязательно используйте термоусадочные трубки или клипсы.
Прокладка кабеля без защиты:
- Перетирание об острые кромки кузова (особенно в зоне стоек крыльев)
- Контакт с движущими частями (тягами рулевого управления)
Неправильный подбор сечения провода: Перегрев и разрушение изоляции при нагрузке противотуманок (минимум 1.5 мм² для стандартных ламп H11).
Подключение напрямую к АКБ без реле и предохранителя – главный риск возгорания.

Ошибка	Последствие	Решение
Незаизолированные контакты	КЗ при контакте с кузовом	Двойная изоляция термоусадкой
Пережатие провода дверным уплотнителем	Разрыв изоляции, коррозия	Прокладка через штатные заглушки в моторном щите
Влагоемкие соединения	Окисление, рост сопротивления	Герметичные клеммы, обработка смазкой-диэлектриком

Проверьте отсутствие контакта с массой мультиметром до включения цепи.
Фиксируйте жгуты пластиковыми хомутами с шагом 20-25 см, избегая натяжения.
Используйте предохранитель на 15-20А в 10-15 см от плюсовой клеммы АКБ.

Важно: Запрещено запитывать противотуманки от штатных цепей габаритов или ближнего света – их проводка не рассчитана на дополнительную нагрузку. Подключайте исключительно через реле к аккумулятору с обязательным предохранителем.

Калибровка угла наклона пучка света по ГОСТ

Точная регулировка противотуманных фар на Lancer 9 по ГОСТ Р 51709-2001 (п.4.3.2) критична для безопасности. Основное требование: верхняя граница светового пятна должна быть на 10 см ниже высоты центра фары при измерении на расстоянии 10 метров от вертикального экрана. Это обеспечивает оптимальное освещение дорожного полотна в тумане без ослепления встречных водителей.

Для корректной калибровки подготовьте автомобиль: установите его перпендикулярно ровной стене на расстоянии 10 м, проверьте давление в шинах, убедитесь в стандартной загрузке (водитель + 75 кг). Отметьте на стене горизонтальную линию (Н), соответствующую высоте центров противотуманных фар, затем проведите вторую линию ниже на 10 см – это и будет контрольной границей.

Порядок регулировки:

Включите ПТФ при работающем двигателе
Закройте одну фару картоном для раздельной регулировки
Корректируйте угол с помощью регулировочных винтов (обычно расположены сверху/сбоку корпуса фары)
Добейтесь совпадения верхней границы светового пучка с контрольной линией
Повторите процедуру для второй фары

Ключевые требования ГОСТ:

Допустимое отклонение: ±2 см от контрольной линии
Симметричность световых пятен относительно продольной оси авто
Отсутствие засветки выше горизонтальной плоскости Н

Параметр	Значение	Метод контроля
Расстояние до экрана	10 ± 0.05 м	Рулетка
Угол наклона	1% (10 см/10м)	Лазерный нивелир
Допуск по высоте	±0.2%	Проверка по разметке

Важно: после замены ламп, амортизаторов или при изменении клиренса регулировку необходимо повторить. Некорректный угол снижает видимость на 30-40% и увеличивает риск ДТП в плохих погодных условиях.

Тестирование герметичности и защита от конденсата

Проверка герметичности – обязательный этап после монтажа противотуманок. Даже новые фары из коробки могут иметь микротрещины или некачественную сборку. Для теста используйте метод погружения: аккуратно опустите фару в емкость с водой комнатной температуры на 5-7 минут, предварительно подключив к разъему лампу (в сухом состоянии!). После извлечения осмотрите корпус и стекло на предмет пузырьков воздуха – их появление указывает на разгерметизацию. Если тест пройден успешно, тщательно просушите фару перед установкой.

Защита от конденсата особенно важна при эксплуатации в условиях повышенной влажности. Даже герметичная фара может "потеть" из-за перепадов температур. Для предотвращения этого применяют силикагелевые осушители (в виде таблеток или пакетиков), которые размещают в специальных отсеках корпуса (если конструкция предусматривает) или используют фары с клапаном-дыхателем. Регулярно проверяйте состояние уплотнителей стекла и задних заглушек – их износ является частой причиной проникновения влаги.

Практические рекомендации

Соблюдайте следующие правила для долговечной работы противотуманок:

Ежеквартальный осмотр: проверяйте фары на наличие трещин и плотность прилегания уплотнителей.
Обработка герметиком: нанесите тонкий слой прозрачного силиконового герметика по контуру стекла и стыкам корпуса (избегайте излишков).
Контроль дренажа: убедитесь, что штатные дренажные отверстия внизу корпуса не забиты грязью.

При появлении конденсата внутри фары действуйте оперативно:

Снимите фару и отсоедините разъемы.
Извлеките лампу и оставьте фара в сухом теплом помещении на 12-24 часа.
Перед установкой протрите внутреннюю поверхность стекла сухой безворсовой салфеткой.

Помните: постоянный конденсат – признак разгерметизации. Если просушка не помогает, требуется диагностика в сервисе или замена фары.

Проблема	Причина	Решение
Единичные капли конденсата после мойки/дождя	Естественный перепад температур	Не требует вмешательства, исчезает при работе лампы
Постоянный конденсат	Разгерметизация стыков, трещина	Проверка методом погружения, ремонт герметиком или замена
Вода внутри фары	Повреждение корпуса, отсутствие дренажной пробки	Экстренная просушка, замена поврежденных компонентов

Игнорирование проблем с герметичностью сокращает срок службы противотуманных фар на 60-70%. Используйте только качественные комплектующие и проверяйте узлы при каждом ТО.

Устранение частых проблем: мерцание и перегорание ламп

Мерцание и преждевременное перегорание ламп в противотуманках Lancer 9 – распространённая проблема, вызванная нестабильным напряжением, плохими контактами или некачественными комплектующими. Вибрации корпуса, окисление проводки и использование ламп с неподходящими параметрами усугубляют ситуацию, сокращая ресурс в 2-3 раза.

Игнорирование этих симптомов приводит к полному выходу из строя оптики, риску короткого замыкания и снижению безопасности в условиях плохой видимости. Своевременная диагностика и устранение первопричин предотвращают аварийные ситуации и сокращают расходы на замену ламп.

Практические решения для стабильной работы

Для комплексного устранения неисправностей выполните следующие шаги:

Диагностика контактов:
- Разберите блок фары, проверьте патрон лампы на оплавление или потемнение
- Зачистите клеммы на разъёмах проводки наждачной бумагой (мелкой зернистости)
- Обработате контакты антикоррозийным спреем (например, Liqui Moly Electronic-Spray)
Проверка электроцепи:
- Тестером замерьте напряжение на клеммах при включенных фарах (норма: 13.2–14.5В)
- Замените штатное реле противотуманок (расположено в монтажном блоке салона) на аналог с маркировкой 90.3747
- Проинспектируйте предохранитель F53 (15А) в подкапотном блоке, при необходимости установите новый

Проблема	Возможная причина	Оптимальное решение
Хаотичное мерцание	Окисление контактов, слабая фиксация лампы	Зачистка клемм + установка термостойкого диэлектрика
Перегорание ламп через 1-2 месяца	Скачки напряжения, вибрация корпуса	Монтаж дополнительного реле, замена ламп на Philips +130%
Отказ обеих фар одновременно	Выход из строя штатного реле, перетёртая проводка	Установка реле с герметичным корпусом, замена участка провода от монтажного блока

Профилактические меры: используйте только лампы категории H11 с ресурсом от 500 часов (Osram Night Breaker, Philips X-tremeVision), раз в год обрабатывайте разъёмы контактным очистителем. При частой езде по бездорожнику закрепите фары дополнительными кронштейнами для гашения вибраций.

LED vs Галоген: замеры светового потока и потребления

Практические испытания галогенных и LED-ламп для противотуманных фар Lancer-9 показали существенные различия. Замеры проводились люксметром на дистанции 5 метров при идентичных условиях (температура, влажность, напряжение бортовой сети 13.5V). Галогенные лампы стандарта H11 демонстрировали среднюю освещенность 320 люкс, тогда как сертифицированные LED-аналоги достигали 480-520 люкс при корректной фокусировке пучка.

Энергопотребление измерялось мультиметром в цепи питания. Традиционные галогенки потребляли 55-60 Вт на фару, в то время как светодиодные решения укладывались в 18-25 Вт. Это снижает нагрузку на генератор: при работе двух ПТФ разница составляет 70-80 Вт, что эквивалентно 5-6А тока.

Параметр	Галоген (H11 55W)	LED (аналог H11)
Световой поток (лм)	1350	1800-2200
Потребление (Вт/лампа)	55-60	18-25
Температура света (K)	3000-3200	5000-6500

Критерии эффективности

Светораспределение: Галоген дает равномерный заливающий свет с плавным переходом, но недостаточной дальностью. Качественные LED с коллиматорными линзами формируют четкую светотеневую границу, улучшая видимость мокрой обочины. Однако дешевые модели без корректного отражателя слепят встречных водителей.

Ресурс и надежность: При эксплуатации в условиях вибрации Lancer-9 LED выигрывают:

Средний срок службы: 30 000 часов против 500 у галогена
Ударопрочность: отсутствие нити накаливания
Мгновенное включение на полную яркость

Нюансы установки: Для LED критичен размер радиатора – в тесных нишах Lancer-9 возможен контакт с элементами кузова. Требуются лампы с компактным драйвером и поворотным цоколем для юстировки. Галогенки лишены этих ограничений, но чувствительны к перепадам напряжения.

Влияние ПТФ на расход топлива: мифы и факты

Многие владельцы Lancer IX считают, что включенные противотуманные фары напрямую увеличивают расход топлива из-за дополнительной нагрузки на генератор. Это мнение подкрепляется логикой: любое энергопотребление в автомобиле теоретически требует компенсации от двигателя. Однако важно разобраться в реальном масштабе этого влияния.

Современные галогенные ПТФ Lancer 9 потребляют около 55-65 Вт каждая (110-130 Вт на пару). Генератор автомобиля рассчитан на 80-90 А, что при напряжении 14В дает запас мощности свыше 1 кВт. Потребление противотуманок составляет лишь 1-2% от этого запаса, а КПД современных генераторов достигает 70-80%. Поэтому дополнительная нагрузка минимальна.

Разрушаем мифы цифрами

Рассмотрим ключевые аспекты влияния:

Расчетная нагрузка: 130 Вт ПТФ ≈ 0.18 л.с. Для сравнения: кондиционер забирает 4-7 л.с., а печка - 1-2 л.с.
Реальный расход: Лабораторные тесты показывают прирост не более 0.01-0.02 л/100 км при работе ПТФ.
Генератор vs. аккумулятор: При исправной АКБ кратковременное использование ПТФ компенсируется батареей без включения генератора.

Фактор влияния	ПТФ (130Вт)	Кондиционер
Эквивалентная мощность (л.с.)	0.17-0.18	4-7
Прирост расхода (л/100км)	0.01-0.02	0.8-1.5
Влияние на генератор	Минимальное	Высокое

Важный нюанс: Значительный рост расхода возможен лишь при комбинированном использовании ПТФ, ближнего света, обогрева стекол и музыки на разряженном аккумуляторе, когда генератор работает в предельном режиме.

Выводы для владельцев Lancer 9:

Сами по себе ПТФ не оказывают заметного влияния на аппетит авто
Экономически нецелесообразно выключать ПТФ ради "экономии топлива"
Главный фактор расхода - стиль вождения, а не дополнительный свет

Сравнение сценариев: туман, дождь, темная трасса

Противотуманные фары на Lancer 9 демонстрируют разную эффективность в зависимости от условий эксплуатации. Их ключевая функция – улучшение видимости при плохой погоде и на неосвещенных участках дороги путем подсветки ближней зоны перед автомобилем и обочины.

Для объективной оценки рассмотрим три распространенных сценария. Каждый предъявляет особые требования к характеристикам противотуманных фар: цветовой температуре света, углу рассеивания луча и правильности настройки.

Сценарий	Особенности	Роль противотуманок	Рекомендации для Lancer 9
Густой туман	Свет основных фар отражается от капель, создавая "световую стену"	Желтый (3000K) или теплый белый свет (4300K) лучше прорезает пелену. Широкий луч с четкой верхней границей подсвечивает разметку и обочину, не создавая бликов.	Стеклянные линзы с желтым светофильтром или галогеновые лампы Philips YellowVision. Критична правильная регулировка (ниже основных фар).
Сильный ливень	Блики от капель воды, снижение контрастности, риск аквапланирования	Подсветка мокрого асфальта у колес и границы проезжей части. Светодиодные фары 5000K улучшают контрастность объектов на дороге. Узкая вертикальная направленность уменьшает отражение от капель.	LED-фары с линзами (например, Osram LEDriving) или биксенон 4300K. Обязательны омыватели фары при ксеноне. Запрещен холодный свет (6000K+) – слепит водителей.
Неосвещенная трасса ночью	Недостаточная освещенность поворотов, "слепые зоны" у обочины	Компенсируют недостаток бокового освещения основных фар. Широкий угол рассеивания выявляет препятствия на краю дороги (животные, камни). Белый свет 5000-5500K повышает контрастность.	Мощные светодиодные фары (Philips X-tremeUltinon) с углом 70-80°. Корректная установка – параллельно дороге без задирания вверх. Дополняют, но не заменяют ближний свет.

Ключевые выводы для владельца Lancer 9:

Универсальность: Светодиоды 5000K с линзами – компромисс для всех сценариев
Специализация: Желтый галоген для тумана, теплый биксенон для дождя
Обязательное требование: Регулировка угла наклона по ГОСТ Р 51709-2001

Замена стекла ПТФ при механических повреждениях

Трещины или сколы на стекле противотуманной фары Лансер-9 требуют немедленной замены: нарушенная герметичность приводит к попаданию влаги и пыли внутрь корпуса, что вызывает коррозию контактов, окисление отражателя и выход лампы из строя. Эксплуатация авто с повреждённым стеклом также запрещена ПДД из-за риска ослепления других водителей осколками или неправильного светораспределения.

Процедура замены включает демонтаж фары с бампера, аккуратное отделение старого стекла от корпуса (обычно на герметике или термопластичном клее) и очистку посадочного фланца от остатков уплотнителя. Новое стекло должно строго соответствовать оригиналу по геометрии и типу крепления – несовпадение даже на 2–3 мм спровоцирует зазоры и потерю герметичности.

Критерии выбора стекла и особенности установки

При подборе учитывайте:

Тип оригинала: Mitsubishi Lancer IX выпускался с ПТФ разной формы (овальные, прямоугольные) в зависимости от года выпуска и комплектации.
Качество материала: Стекло должно быть термостойким (выдерживать нагрев лампы) и иметь абразивоустойчивое покрытие для защиты от пескоструя.
Способ герметизации: Для монтажа используйте автомобильный герметик (например, термостойкий силикон) или спецклей для фар, избегая избыточного нанесения – выдавливание состава внутрь корпуса испачкает отражатель.

После установки стекла обязательна проверка на герметичность: поместите собранную ПТФ под воду на 10–15 минут, предварительно закрыв заднюю крышку. Появление капель внутри потребует переборки. Перед обратной установкой на авто подключите разъём и убедитесь в работоспособности лампы.

Типичные ошибки	Последствия	Как избежать
Использование универсального герметика	Деформация пластика корпуса, трещины от вибрации	Применять только составы для оптики с температурным диапазоном -40°C...+120°C
Механическая очистка фланца ножом	Задиры на пластике, нарушение плоскости прилегания	Удалять старый клей химическими очистителями (например, Liqui Moly Kunststoff-Reiniger)
Установка без калибровки	Смещение светового пучка, снижение эффективности ПТФ	Проверить угол наклона фары после монтажа на регулировочном стенде

Модернизация: установка хромированных и черных рамок

Выбор между хромированными и черными рамками для противотуманок Lancer 9 напрямую влияет на визуальное восприятие передней части автомобиля. Хромированные элементы создают классический блеск, гармонирующий с решеткой радиатора и заводскими деталями отделки. Матово-черные варианты придают агрессивный, спортивный характер, особенно эффектно смотрятся на машинах темных оттенков или при полном тюнинге в стиле "blackout".

При установке учитывайте совместимость с формой противотуманных фар: оригинальные рамки Mitsubishi гарантированно подойдут к штатным местам крепления, тогда как универсальные решения могут потребовать доработок. Проверяйте качество покрытия – дешевый хром склонен к отслаиванию, а нестойкая черная краска быстро теряет вид от пескоструя и химических реагентов.

Критерии выбора и установка

Хромированные рамки:
- Плюсы: повышают премиальность, визуально расширяют бампер
- Минусы: требуют постоянного ухода, заметны сколы
Черные рамки:
- Плюсы: скрывают загрязнения, акцентируют форму фар
- Минусы: дешевый пластик выгорает на солнце

Монтаж осуществляется после снятия бампера или через технологические отверстия. Обязательно:

Обезжирьте посадочные поверхности
Используйте штатные крепления или термостойкий герметик
Проверьте отсутствие зазоров для предотвращения вибраций

Тип рамки	Рекомендуемый цвет авто	Средняя цена (руб)
Хромированная	Серебристый, черный, белый	1 500 – 3 000
Черная матовая	Красный, синий, графит	1 200 – 2 500

Важно: При заказе noname-продукции уточняйте термостойкость материала – перегрев от ламп может вызвать деформацию. Для долговечности выбирайте ABS-пластик с гальваническим покрытием (хром) или литьем в массе (черный цвет).

Защитные сетки для фар: необходимость или тюнинг

Основная функция защитных сеток – предотвращение механических повреждений оптики от камней, гравия и мелкого мусора, особенно актуальное при эксплуатации на грунтовых дорогах или в колонном движении. Для владельцев Lancer IX, чьи фары подвержены сколам и трещинам из-за особенностей формы и расположения, такая защита может продлить срок службы дорогостоящих оригинальных блоков.

С другой стороны, сетки неизбежно снижают светопропускание на 15-30%, что критично для штатных галогенных фар с их ограниченной светоотдачей. Это ухудшает видимость в дождь, туман или ночью, создавая потенциально опасную ситуацию. Жёсткие металлические решётки дополнительно искажают световой пучок, тогда как пластиковые аналоги менее долговечны.

Ключевые аспекты выбора

Безопасность vs. Защита: Приоритет защиты оправдан только при регулярной езде по гравийным трассам. Для городского использования риски перевешивают пользу.
Материалы:
- Нержавеющая сталь: максимальная прочность, но сильное светорассеяние
- Алюминий: легче, менее долговечен
- Пластик: минимальное влияние на свет, уязвим к ударам
Крепление: Врезные модели надежнее, но требуют сверления бампера. Накладные (на двухсторонний скотч/клипсы) – временное решение с риском отрыва на скорости.

Важно: Установка сеток на противотуманные фары менее критична из-за их расположения и рассеянного света, но основные блоки головного света требуют взвешенного подхода. Альтернатива – прозрачная антигравийная плёнка, сохраняющая 95% светопотока при защите от песка, однако бессильная против крупных камней.

Критерий	Польза	Риски
Защита от камней	+++ (сталь/алюминий)	Повреждение бампера при креплении
Светопропускание	+ (пластик/плёнка)	--- (металл), - (пластик)
Внешний вид	Спортивный стиль (тюнинг)	Визуальное "загромождение" фары

Итоговый чек-лист выбора противотуманок для Lancer 9

Выбор оптимальных противотуманных фар определяется бюджетом и поставленными задачами: базовая замена неисправных фар, улучшение освещенности в сложных условиях или визуальный тюнинг. Ниже представлены сбалансированные варианты для разных сценариев использования.

Все решения должны соответствовать разъемам и посадочным местам Lancer IX, а световой поток – требованиям ПДД (белый/селективно-желтый свет, отсутствие слепящего эффекта). Проверяйте сертификацию LED-ламп и комплектов при установке.

Бюджет	Основная задача	Оптимальное решение	Ключевые особенности
До 2 000 ₽	Экстренная замена сгоревших фар	Бюджетные галогенные фары (StartLight, «аналоги OEM»)	Минимальная цена, быстрая доступность. Корпус часто подвержен помутнению, световой пучок неравномерный
2 000 – 5 000 ₽	Баланс цены и качества	Качественные неоригинальные фары (DEPO, TYC) + галогенные лампы Osram Night Breaker	Улучшенная герметичность, стабильный световой поток. Совместимость с заводской проводкой
5 000 – 10 000 ₽	Улучшение видимости в тумане	Фары DEPO с линзой + сертифицированные LED-лампы (Philips Ultinon, Osram LEDriving)	Четкая светотеневая граница, повышенная яркость и ресурс. Требуют проверки угла наклона
От 10 000 ₽	Тюнинг и максимальная эффективность	Оригинальные фары Mitsubishi + профессиональные LED-модули (Morimoto, PIAA) или ксенон (в линзованный вариант)	Идеальная геометрия света, максимальный срок службы. Ксенон – только с корректором и омывателем

Дополнительные рекомендации

Для частой езды по трассе: Выбирайте селективно-желтый свет (лампы Narva Rangepower Yellow или аналоги) – меньше отражается от капель воды
Для городской эксплуатации: LED-лампы 3000-4000K – баланс между видимостью и стилем
При установке LED/ксенона: Обязательна регулировка угла наклона и проверка на отсутствие бликов
Универсальный вариант: Фары DEPO + лампы Philips X-tremeVision (галоген) – сочетание надежности и улучшенной светотдачи в пределах 5 000 ₽

Список источников

При подготовке материала о выборе противотуманных фар для Mitsubishi Lancer IX использовались актуальные технические данные и экспертные оценки. Основное внимание уделялось совместимости, надежности и отзывам реальных пользователей.

Критически анализировались параметры оригинальных и альтернативных комплектующих, а также особенности их установки. Это позволило выделить оптимальные решения для разных условий эксплуатации и бюджетов.

Официальное руководство по эксплуатации Mitsubishi Lancer 9 - раздел электрооборудования
Каталоги запчастей крупных поставщиков (Exist, Partsouq, Amayama)
Технические спецификации производителей фар (Hella, Osram, Philips, IPF)
Отчеты тестов светотехники в журнале "За рулём"
Протоколы соответствия ECE R19 и ГОСТ Р 41.19-99
Форумы владельцев (Lancerov.net, Drive2.ru/Lancer)
Видеоинструкции по установке от автомехаников
Сравнительные обзоры светового потока (лампы галоген vs LED)
Анализ гарантийных случаев от сервисных центров
