КамАЗ 43118 с КМУ - ключевые параметры

Статья обновлена: 18.08.2025

КамАЗ 43118, оснащенный крано-манипуляторной установкой (КМУ), представляет собой универсальное решение для погрузочно-разгрузочных работ и транспортировки грузов в сложных условиях.

Эта комбинация мощного полноприводного шасси и функциональной КМУ обеспечивает высокую производительность на бездорожье, строительных площадках и в удаленных локациях.

Технические параметры КамАЗа 43118 и характеристики установленной КМУ определяют его надежность, грузоподъемность и эффективность при выполнении широкого спектра задач.

Тип и грузоподъемность крано-манипуляторной установки

Крано-манипуляторные установки (КМУ), монтируемые на шасси КамАЗ 43118, преимущественно относятся к гидравлическому типу с телескопической стрелой. Это позволяет обеспечить высокую функциональность и адаптивность при работе в стесненных условиях или на бездорожье, характерных для эксплуатации данного автомобиля.

Грузоподъемность КМУ варьируется в зависимости от модели и вылета стрелы. В базовой конфигурации при минимальном вылете (близком к опорам) она достигает 5-7 тонн. Однако с увеличением вылета и высоты подъема грузоподъемность существенно снижается, например:

При вылете 3 метра: до 2-3 тонн
При вылете 6 метров: до 0.8-1.5 тонн
При вылете 10 метров: до 0.3-0.6 тонн

Ключевые факторы, влияющие на грузоподъемность:

Длина стрелы: стандартные КМУ имеют 3-5 секций с максимальным вылетом 10-15 метров.
Тип опорной рамы: применяются Н-образные или Х-образные гидравлические опоры, обеспечивающие устойчивость.
Привод КМУ: гидравлическая система питается от отдельного насоса через коробку отбора мощности (КОМ) двигателя шасси.

Важно! Фактические значения грузоподъемности всегда определяются паспортом конкретной КМУ и должны строго соблюдаться для предотвращения аварий.

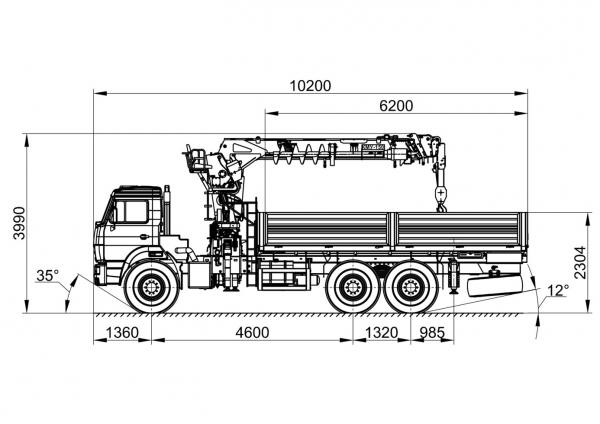

Габариты и вылет стрелы КМУ в рабочем положении

В рабочем положении КМУ на КамАЗ 43118 обеспечивает вылет стрелы от 2,5 до 10,5 метров. Этот диапазон позволяет выполнять погрузочно-разгрузочные операции на различном удалении от оси шасси, включая работы в стесненных условиях.

Габаритные параметры КМУ в развернутом состоянии напрямую влияют на зону безопасности при эксплуатации. Максимальная высота подъема крюка достигает 15 метров, что требует учета вертикальных препятствий в рабочей зоне.

Ключевые технические параметры

Параметр	Значение
Минимальный вылет стрелы	2,5 м
Максимальный вылет стрелы	10,5 м
Высота подъема крюка (макс.)	15 м
Горизонтальный вылет при макс. высоте	9 м
Радиус опасной зоны (макс.)	12,8 м

Характеристики силовой установки и двигателя

КамАЗ 43118 оснащается турбодизельным двигателем КамАЗ-740.73-400, соответствующим экологическому стандарту Евро-4. Этот V-образный 8-цилиндровый агрегат с жидкостным охлаждением разработан для работы в экстремальных климатических условиях и сложных дорожных ситуациях.

Двигатель интегрирован с механической 10-ступенчатой КПП (модель 154) и двухдисковым сцеплением сухого типа. Система включает турбонаддув с интеркулером и электронно-управляемый топливный насос высокого давления Bosch, обеспечивающий стабильную работу при перепадах температур от -45°C до +50°C.

Ключевые параметры двигателя

Модель двигателя	КамАЗ-740.73-400
Тип	Дизельный с турбонаддувом
Рабочий объем	11,76 л
Мощность	294 л.с. (216 кВт) при 2200 об/мин
Крутящий момент	1177 Н·м при 1300-1500 об/мин
Расход топлива	23,5 л/100 км (при 60 км/ч)

Конструктивные особенности:

Система смазки: Комбинированная (под давлением + разбрызгивание)
Охлаждение: Закрытого типа с термостатом и предпусковым подогревателем
Воздушный фильтр: Двухступенчатый с индикатором засорения
Ресурс до капремонта: 400 000 км при ТО по регламенту

Гидравлическая система управления манипулятором

Гидравлическая система КамАЗ 43118 с КМУ обеспечивает точное и мощное управление рабочими функциями манипулятора. Основным источником энергии выступает шестеренчатый гидронасос, установленный на коробке отбора мощности (КОМ) шасси и приводимый от двигателя автомобиля. Рабочая жидкость подается под высоким давлением (до 25 МПа) через систему распределителей к гидроцилиндрам стрелы, рукояти и крюка, а также к поворотному гидромотору платформы.

Управление осуществляется многорычажным гидрораспределителем золотникового типа, установленным в кабине оператора. Конструкция распределителя позволяет плавно регулировать скорость перемещения секций манипулятора и фиксировать их в заданном положении. Система включает предохранительные клапаны для защиты от перегрузок, фильтры тонкой очистки масла, теплообменник для поддержания оптимального температурного режима и гидробак емкостью ~150 литров.

Ключевые компоненты и параметры

Насосная установка: Шестеренчатый насос с производительностью 40-60 л/мин (в зависимости от модификации)
Рабочее давление: 20-25 МПа (макс. 30 МПа в пиковых режимах)
Контуры управления: 4 основных секции распределителя для управления:
1. Подъем/опускание стрелы
2. Вылет/возврат рукояти
3. Открытие/закрытие крюка
4. Поворот платформы на 360°
Защитные элементы: Перепускные клапаны прямого действия, предохранители противовакуумного типа

Тип гидроцилиндров	Телескопические (стрела), Поршневые двухстороннего действия (рукоять/крюк)
Гидравлическая жидкость	Масло марки ИГП-30 или аналог по ГОСТ 17479.3-85
Система охлаждения	Комбинированная (радиатор + воздушное охлаждение)

Важно: Для стабильной работы требуется регулярная замена фильтрующих элементов (каждые 250 моточасов) и контроль уровня масла в гидробаке перед началом эксплуатации. Утечки в магистралях или уплотнениях цилиндров недопустимы.

Грузоподъемность платформы с установленной КМУ

Установка краново-манипуляторной установки на платформу КамАЗ 43118 напрямую влияет на полезную нагрузку. Масса самой КМУ (от 800 до 2000 кг в зависимости от модели) и её опорной рамы вычитается из общей грузоподъёмности шасси. Дополнительно учитывается вес гидравлической системы и управляющей аппаратуры.

Базовая грузоподъёмность шасси составляет 6000–8000 кг, но после монтажа КМУ доступная полезная нагрузка на платформу сокращается до 4000–6000 кг. Точное значение определяется массогабаритными характеристиками конкретной крановой установки и конфигурацией оборудования.

Ключевые параметры

Основные факторы, определяющие грузоподъёмность:

Масса КМУ: тяжёлые модели (до 20 т·м) снижают полезную нагрузку сильнее
Распределение веса: смещение центра тяжести требует равномерного размещения груза
Допоборудование: лебёдки, противовесы или усилители рамы добавляют 150–300 кг

Тип КМУ	Масса КМУ (кг)	Доступная нагрузка* (кг)
Лёгкая (до 10 т·м)	800–1200	5500–6800
Средняя (до 16 т·м)	1200–1600	4800–6000
Тяжёлая (свыше 20 т·м)	1600–2000	4000–5200

*При базовой грузоподъёмности шасси 8000 кг. Фактические значения указываются в ПТС после переоборудования.

Список источников

Информация о технических характеристиках КамАЗ 43118 с краново-манипуляторной установкой (КМУ) требует опоры на достоверные и специализированные материалы. Учитывая специфику комбинированной техники, данные разделяются на параметры базового шасси и характеристики навесного оборудования.

Основой для подготовки статьи послужили следующие категории источников, обеспечивающие полноту технических данных и актуальность информации. При анализе учитывались различия в модификациях КМУ и годах выпуска техники.

Официальные технические паспорта и руководства по эксплуатации ПАО "КамАЗ" на модель 43118
Каталоги и спецификации производителей КМУ (UNIC, FASSI, PALFINGER, AMCO VEBOR)
Сертификационные документы и отчеты об испытаниях комбинированных установок
Профильные автомобильные издания ("Грузовик Пресс", "Коммерческий транспорт")
Техническая документация дилерских центров спецтехники КамАЗ
Спецификации ведомственных заказчиков (Минобороны, МЧС РФ)
Инструкции по монтажу КМУ от производителей навесного оборудования
