Карбюратор Пирбург 2Е - устройство, настройка, ремонт

Статья обновлена: 04.08.2025

Карбюратор Pierburg 2Е – распространенный немецкий агрегат, устанавливавшийся на классические модели Audi, Volkswagen и других европейских авто 80-90-х годов.

Конструкция сочетает электронное управление холостым ходом с механическими системами дозирования топлива, что обеспечивает стабильную работу при соблюдении правильной настройки.

В статье подробно разберем устройство узла, тонкости регулировок и практические рекомендации по диагностике типичных неисправностей для самостоятельного обслуживания.

Конструктивные особенности карбюратора Pierburg 2Е

Карбюратор Pierburg 2Е представляет собой однокамерную конструкцию с постоянным разрежением, оснащенную рядом характерных элементов. Ключевой особенностью является использование электромагнитного клапана отсечки топлива (IDLE) в контуре холостого хода, предотвращающего калильное зажигание при остановке двигателя. Узел оснащен автоматическим пусковым механизмом с биметаллической пружиной и термореле, управляющим воздушной заслонкой в зависимости от температуры двигателя.

Отличительная черта – наличие экономайзера принудительного холостого хода (ЭПХХ), отключающего подачу топлива при торможении двигателем. Система использует вакуумный корректор смеси и регулируемую дозирующую иглу в главном топливном канале. Конструкция включает обособленный контур холостого хода с раздельными регулировочными винтами качества и количества смеси, а также механический ускорительный насос диафрагменного типа.

Основные компоненты и их функции

Электромагнитный клапан холостого хода: Блокирует топливный канал при выключении зажигания.
Биметаллический пусковой механизм: Автоматически регулирует воздушную заслонку на холодном пуске.
Система ЭПХХ: Перекрывает подачу топлива при отпущенной педали газа и оборотах выше 1500 об/мин.
Вакуумный корректор смеси: Изменяет состав топливовоздушной смеси в зависимости от разрежения во впускном коллекторе.
Дозирующая игла с регулируемым профилем: Определяет топливоподачу в главном канале.
Два регулировочных винта холостого хода: Винт "количества" – настройка оборотов, винт "качества" – коррекция состава смеси.

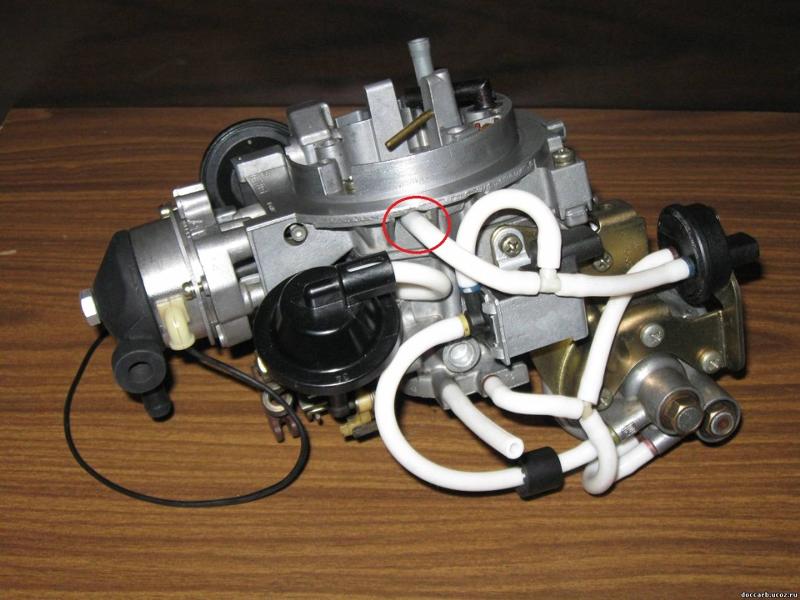

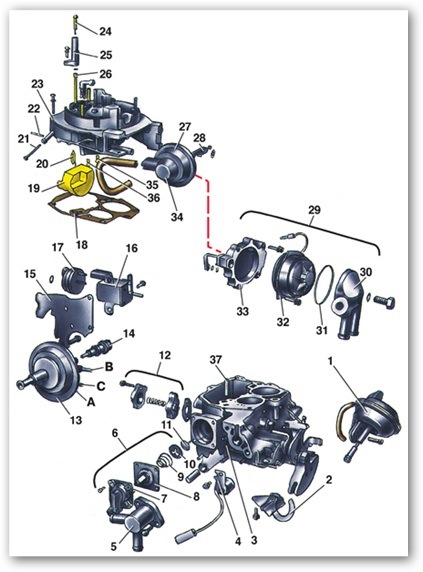

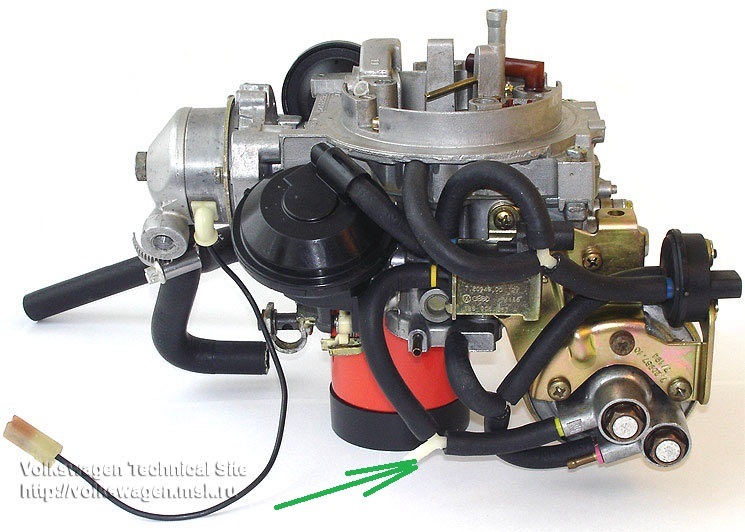

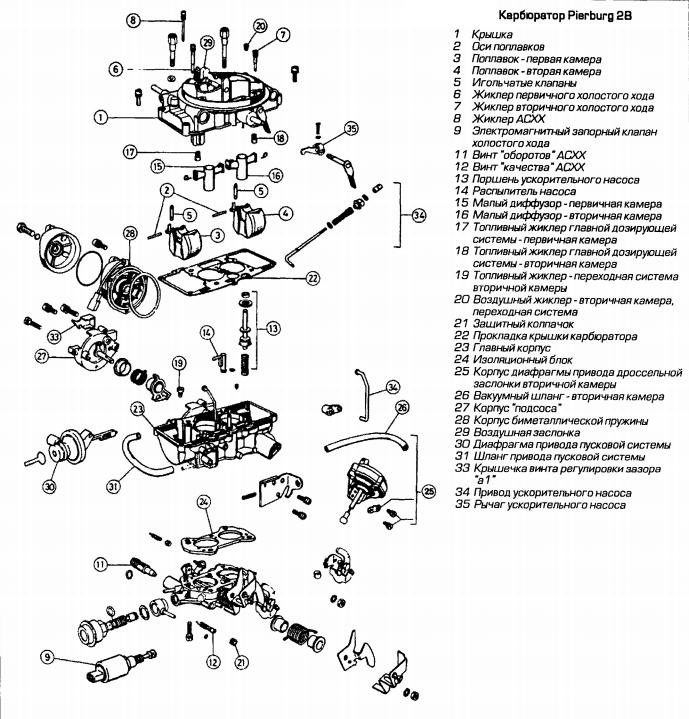

Основные компоненты и их расположение под крышкой

После снятия верхней крышки карбюратора Pierburg 2Е открывается доступ к ключевым элементам топливной системы холостого хода и переходных режимов. Эти узлы требуют особого внимания при диагностике и регулировке, так как напрямую влияют на стабильность работы двигателя.

В центральной зоне расположена поплавковая камера с игольчатым клапаном, обеспечивающая постоянный уровень топлива. Вокруг нее сосредоточены тонкие каналы и регулировочные элементы, управляющие параметрами смесеобразования на холостых оборотах и в момент прогрева.

Электромагнитный клапан отсечки топлива – размещен в верхней части корпуса рядом с поплавковой камерой; блокирует подачу горючего при выключении зажигания.
Винт регулировки качества смеси – металлический винт с коническим наконечником (часто скрыт заглушкой), вкрученный в корпус возле дроссельной заслонки; изменяет сечение канала ХХ.
Винт регулировки количества смеси – пластиковый ограничитель кулачка у оси дроссельной заслонки; задает базовые обороты ХХ.
Переходные отверстия системы холостого хода – сеть сквозных каналов диаметром 1–2 мм, ведущих к дроссельному узлу; визуально прослеживаются на привалочной плоскости корпуса.
Канал вентиляции картера – трубчатый отвод в передней части, соединенный шлангом с блоком цилиндров.

Принцип работы системы холодного пуска и подсоса

Система холодного пуска в карбюраторе Pierburg 2E обеспечивает необходимое обогащение топливной смеси при низких температурах. Её активация инициирует принудительное ограничение потока воздуха. Это достигается за счёт закрытия воздушной заслонки и приоткрытия дроссельной заслонки.

При вытягивании ручки "подсоса" трос сдвигает биметаллический корпус, который через рычаги управляет двумя ключевыми компонентами: воздушной заслонкой и пусковым дросселем. Закрытие воздушной заслонки увеличивает разрежение возле главных распылителей, резко повышая концентрацию топлива в смеси.

Следующие элементы обеспечивают поэтапный прогрев двигателя:

Рычаг воздушной заслонки принудительно открывает её на щель 0.5-1.0 мм для предотвращения переобогащения после воспламенения.
Промежуточный валик связывает рычаг воздушной заслонки с дроссельной, открывая последнюю на 1.0–1.2 мм для стабильного холостого хода.
Биметаллическая пружина нагревается током от генератора или токами Фуко, расширяясь и автоматически открывая воздушную заслонку по мере прогрева подачей масла через калиброванное сопло.

Нарушение работы системы проявляется в:

Сложности пуска без подсоса даже при плюсовых температурах (износ тяг).
Глохнущем двигатере после выключения подсоса (засор канала подачи тепла к биметаллу).
Вспышках в коллекторе при попытке запуска (дефект вакуумной диафрагмы).

Компонент	Регулировка	Стандарт
Затвор воздушной заслонки	Регул. винт предварительного открытия	Щель 0.7 ±0.05 мм
Пусковой дроссель	Винт ограничения хода	Зазор 1.0 ±0.1 мм

Важно: Проверку биметаллической пружины проводят при +10°C – натяжение должно начало ослабевать при нагреве корпуса тепловоздушным пистолетом.

Устройство поплавковой камеры и игольчатого клапана в Pierburg 2Е

Поплавковая камера представляет собой герметичную полость из алюминиевого сплава, где хранится резерв топлива для работы карбюратора. Поплавок, изготовленный из пластмассы или латуни, свободно перемещается на оси, реагируя на изменение уровня бензина. Нижняя стенка камеры интегрирована с корпусом карбюратора, а герметичность обеспечивается прокладкой, предотвращающей утечки топлива и подсос воздуха.

Игольчатый клапан смонтирован в корпусе поплавковой камеры и состоит из запорной иглы с резиновым уплотнителем на конусе и седла клапана. К поплавку игла крепится через рычаг или непосредственно, что обеспечивает синхронизацию их движений: при опускании поплавка игла открывает канал подачи топлива, а при подъеме – перекрывает его. Пружина в конструкции клапана гасит вибрации иглы, предотвращая ложные срабатывания.

Ключевые компоненты и их взаимодействие

Поплавок: Контролирует уровень топлива. Материал определяет долговечность – латунь устойчива к этанолу, пластмасса легче.
Ось поплавка: Фиксирует поплавок, обеспечивая свободное вращение. Износ оси приводит к перекосу и нарушению регулировки.
Игла клапана: Резиновый конус на стальном штоке. Износ резины вызывает переливы топлива.
Седло клапана: Прецизионная металлическая деталь. Задиры на поверхности нарушают герметичность.
Топливный канал: Соединяет камеру с бензобаком через топливный насос. Засорение ведет к обеднению смеси.

Характеристика	Нормальное состояние	Признаки неисправности
Уровень топлива	25±1 мм от плоскости разъёма корпуса	Вытекание бензина из дренажа, чёрный дым выхлопа
Ход поплавка	8±0.5 мм	Затруднённый пуск, хлопки в карбюраторе
Герметичность иглы	Нет протечек под давлением 0.3 атм	Запах бензина, капли топлива в корпусе воздушного фильтра

Для диагностики работы системы снимите крышку камеры при выключенном двигателе и визуально оцените уровень топлива. Проверьте плавность хода поплавка, отсутствие заеданий и повреждений иглы. Замените иглу при наличии рисок на конусе или потере эластичности резины. Регулировку уровня проводите подгибанием кронштейна крепления иглы до достижения расстояния 8 мм от прокладки до верхней точки поплавка при закрытом клапане.

Дозирующие системы первичной и вторичной камер

Первичная камера обеспечивает топливоподачу на низких и средних оборотах. Её дозирующий узел включает главный топливный жиклер, эмульсионную трубку с калиброванными отверстиями и воздушный корректор (отдельный жиклер для подмеса воздуха). Топливо эмульгируется с воздухом в колодце перед подачей через распылитель в зону смесеобразования. Регулируемым элементом является винт качества смеси холостого хода, корректирующий соотношение горючего и воздуха.

Вторичная камера активируется пневмоприводом при нагрузках выше 65% и использует собственный дозирующий блок с увеличенной производительностью. Ключевые отличия от первичной системы: жиклер большего сечения, расширенная воздушная коррекция ограничителем и отсутствие клапана управления на холостом ходу. Топливная смесь подаётся через отдельный канал с коническим диффузором, обеспечивающим интенсивное распыление при высоком потоке воздуха.

Диагностика и настройка

Параметр	Первичная камера	Вторичная камера
Проверка жиклеров	Диаметр 1.10-1.25 мм	Диаметр 1.35-1.70 мм
Эмульсионные трубки	Перфорация 2 ряда	Перфорация 3-4 ряда
Критерий износа	Деформация конусного распылителя	Заклинивание пневмонасоса

Регулировочные операции: Подбор жиклеров по калибровочным таблицам, продувка воздушных каналов, проверка герметичности вакуумной диафрагмы. После вмешательства обязательна проверка CO на холостом ходу (норма 0.8-1.2%) и динамическая коррекция винтом качества смеси.

Типичные неисправности: Засорение проходных сечений оборотными газами, износ оси дроссельной заслонки (подсос воздуха), потеря герметичности ускорительного насоса. При ремонте избегайте очистки сопел металлическими инструментами – используйте карбклинер и сжатый воздух. Для диагностики вакуумных каналов применяйте тестер разрежения.

Назначение и работа ускорительного насоса

Ускорительный насос в карбюраторе Pierburg 2Е компенсирует кратковременное обеднение топливно-воздушной смеси при резком открытии дроссельной заслонки. В моменты резкого нажатия на педаль газа воздушный поток увеличивается мгновенно, а топливо из поплавковой камеры из-за инерции не успевает испаряться достаточно быстро, что могло бы привести к "провалу" в работе двигателя.

Конструктивно механизм включает кулачок на оси дросселя, возвратную пружину, мембранный насос с пружиной и распылитель. Основной рабочий цикл происходит в три этапа: при плавном открытии дросселя кулачок скользит по ролику рычага насоса без активации; при резком нажатии кулачок толкает рычаг, сжимая мембрану насоса; топливо выталкивается через клапан в распылитель, где впрыскивается в смесительную камеру, обогащая смесь.

Критичные особенности работы

Дозировка топлива зависит от профиля кулачка: форма определяет продолжительность и интенсивность впрыска.
Отсутствие срабатывания при закрытии/плавном открытии: обратный клапан блокирует подачу в этих режимах.
Износ мембраны или распылителя вызывает: подтопление двигателя, "захлебывание" при разгоне или неустойчивый холостой ход.

Признак неисправности	Вероятная причина
Рывки при разгоне	Забит распылитель или изношена мембрана
Подтекание топлива	Механическое повреждение мембраны
Черный дым на ускорении	Переобогащение смеси (заедает клапан, дефект кулачка)

Регулировка оборотов холостого хода винтом количества

Винт количества смеси ("Leerlaufdrehzahl") определяет объём топливовоздушной смеси, подаваемой через основной канал холостого хода. Он расположен на корпусе карбюратора, часто рядом с винтом качества ("Leerlaufgemisch"), и регулирует базовые обороты двигателя при полностью закрытой дроссельной заслонке. Физически это запорная игла с коническим наконечником, вкрученная в топливный канал.

Перед регулировкой убедитесь в исправности системы зажигания, герметичности впускного тракта, работоспособности терморегулятора холостого хода и правильном уровне топлива в поплавковой камере. Двигатель должен быть прогрет до рабочей температуры (80-90°C), все потребители энергии (фары, печка, вентилятор) выключены, ручной "подсос" полностью убран.

Последовательность регулировки

Поверните винт количества против часовой стрелки на 1-1.5 оборота от полностью закрученного положения для запуска двигателя.
Заведите мотор и дайте ему прогреться до рабочей температуры.
Замерьте обороты холостого хода тахометром (норма для Pierburg 2Е: 750-850 об/мин).
Вращайте винт количества по часовой стрелке для снижения оборотов, против часовой стрелки – для повышения. Добейтесь значения 800±50 об/мин.
Отрегулируйте винтом качества ("CO-Screw") состав смеси (по содержанию CO в выхлопе или плавности работы).
Проверьте стабильность холостого хода: резкое нажатие и отпускание педали газа не должно вызывать остановку мотора.

Критические моменты

Превышение 900 об/мин указывает на подсос воздуха или неисправность терморегулятора.
Резкий спад оборотов при открытии дросселя сигнализирует о засорении каналов системы холостого хода.
Чрезмерное выкручивание винта (более 3 оборотов) – признак износа жиклёров или нарушений герметичности.
Обязательна последующая регулировка винтом качества смеси для оптимизации выбросов CO.

Корректировка состава смеси винтом качества холостого хода

Винт качества (жиклер холостого хода) на карбюраторе Pierburg 2Е управляет количеством топлива, поступающего в смесительную камеру на режиме холостого хода и малых нагрузок. Его положение напрямую влияет на соотношение бензина и воздуха в горючей смеси на этих режимах. Винт вкручен в корпус карбюратора и обычно располагается сбоку или снизу.

Правильная регулировка необходима для стабильной работы двигателя без нагрузки, плавного перехода с холостого хода на режим частичных нагрузок, минимизации выбросов CO и HC, а также для экономии топлива. Слишком бедная смесь (слишком много воздуха или мало топлива) вызовет неустойчивые обороты, провалы, троение или остановку двигателя. Слишком богатая смесь (много топлива) приведет к повышенному расходу топлива, черному дыму из выхлопа, увеличению токсичности выхлопных газов и быстрому загрязнению свечей зажигания.

Порядок регулировки

Важные условия перед началом:

Двигатель должен быть прогрет до рабочей температуры.
Правильно установлен и отрегулирован (!) опережение зажигания.
Установлена и регулируется частота холостого хода (обычно винтом количества) в соответствии с нормативами для конкретного автомобиля (в пределах 750-950 об/мин для большинства моделей).
Система зажигания, воздушный фильтр, клапан EGR (если есть) должны быть исправны.

Процесс регулировки:

Подключите тахометр и газоанализатор (если доступен и регулировка по CO обязательна).
Предварительная установка: Заворачивайте винт качества полностью (по часовой стрелке) до легкого упора без усилия. После этого выверните его обратно (против часовой стрелки) на стандартное количество оборотов (чаще всего 3.5-4.5 оборота для Pierburg 2Е). Это исходная позиция.
Запустите и прогрейте двигатель.
При необходимости с помощью винта количества установите частоту холостого хода в пределах, рекомендованных заводом.
Постепенно вворачивайте (обедняйте смесь) или выворачивайте (обогащайте смесь) винт качества малыми шагами (1/8 - 1/4 оборота), отслеживая реакцию двигателя:
- Цель: достичь максимальных ровных оборотов холостого хода.
Продолжайте регулировку винтом качества до момента, когда дальнейшее вращение (в любую сторону) начинает снижать обороты ХХ.
При достижении максимума оборотов снова проверьте винтом количества, чтобы установить точную частоту ХХ согласно спецификации.
Если регулировка проводится с помощью газоанализатора, ориентируйтесь на норму выбросов СО для конкретного автомобиля (обычно в диапазоне 0.5% - 1.5%).
Проверьте реакцию двигателя: резко нажмите на педаль газа и отпустите. Обороты должны плавно возрасти и без провалов вернуться к заданному холостому ходу.

Типичные признаки и решения:

Проблема	Возможная причина
Двигатель глохнет при регулировке винта качества	Загрязнены топливные или воздушные каналы ХХ (требуется чистка), сильный износ жиклера ХХ, подсос неучтенного воздуха.
Винт качества не влияет на обороты	Засорены каналы системы холостого хода, механическое повреждение винта или резьбы.
Не удается достичь устойчивых оборотов	Неисправность каких-либо компонентов карбюратора (продувочные клапаны, диафрагмы), подсос воздуха во впуске, проблемы с системой зажигания или топливоподачи.

Правильная установка уровня топлива в поплавковой камере

Неправильный уровень топлива критичен для работы Pierburg 2Е: завышение вызывает переобогащение смеси, задымление и повышенный расход, занижение ведет к обеднению смеси, провалам при разгоне и перегреву двигателя. Корректная настройка обеспечивает стабильные холостые обороты и отзывчивость дросселей.

Перед регулировкой убедитесь в исправности игольчатого клапана, герметичности поплавка и отсутствии деформации кронштейнов. Подготовьте штангенциркуль или калибровочную линейку, новый набор прокладок и чистую ветошь.

Снимите карбюратор с двигателя и отсоедините верхнюю крышку поплавковой камеры.
Переверните крышку карбюратора вертикально внутренней стороной вверх, чтобы поплавки свободно свесились.
Измерьте расстояние (размер H) от плоскости привалочной прокладки до наивысшей точки поплавка:
- Стандартное значение для Pierburg 2Е: 36 ± 1 мм
- При несоответствии аккуратно подогните язычок поплавкового кронштейна плоскогубцами.
Проверьте момент начала закрытия игольчатого клапана: осторожно поднимите поплавок рукой до касания язычком запорной иглы. Люфт хода до закрытия клапана должен составлять 1–1,5 мм.
Проконтролируйте соосность поплавков: визуально убедитесь в отсутствии перекоса и симметричном расположении относительно оси камеры.

Ошибка при регулировке	Последствия для работы
Уровень выше нормы (>37 мм)	Перелив топлива через дренажное отверстие, затопление свечей
Уровень ниже нормы (<35 мм)	Потеря мощности на высоких оборотах, рывки при нагрузке
Кривой поплавок или заклинивание	Непредсказуемое обогащение/обеднение смеси в разных режимах

Важные уточнения: регулировку выполняйте при температуре 20°C, проверяйте настройку после замены игольчатого клапана. После сборки запустите двигатель и убедитесь в отсутствии подтеканий. Если уровень сбивается повторно, проверьте давление топливной системы или замените изношенный поплавковый шарнир.

Настройка хода штока ускорительного насоса

Правильная настройка рабочего хода штока ускорительного насоса критична для резкого ускорения без провалов. В карбюраторах Pierburg 2Е этот параметр определяет объём впрыскиваемого топлива при резком нажатии педали газа.

Шток соединён с рычагом дроссельной заслонки через регулировочный винт или проушину. Его положение жёстко задаёт момент начала подачи топлива и интенсивность впрыска на переходных режимах.

Необходимые процедуры:

Предварительная проверка:
- Убедитесь в целостности мембраны и диафрагмы насоса (отсутствие трещин или затвердевания).
- Проверьте герметичность обратного клапана и свободный ход штока без заеданий.
Регулировка:
- Ослабьте контргайку на регулировочном винте штока (расположен на рычаге привода дросселя).
- Установите расстояние 0.2-0.3 мм между штоком и толкателем при полностью открытой дроссельной заслонке (используйте щуп).
- Поворачивайте винт до достижения рекомендованного зазора, затем затяните контргайку.

Последствия ошибок:

Уменьшение зазора → ранний впрыск → переобогащение смеси, рывки и повышенный расход.
Увеличение зазора → запоздалая подача топлива → "провал" при разгоне, детонация.

После регулировки проверьте реакцию двигателя резким открытием дросселя на холостом ходу: устойчивый набор оборотом без хлопков в карбюраторе или глушителе подтвердит корректность настройки.

Регулировка пускового устройства и зазора диафрагмы

Отрегулируйте момент открытия пусковой заслонки, ослабив винты крепления её корпуса. Специальным щупом толщиной 0,8 мм установите зазор между нижней кромкой заслонки и стенкой камеры – проверка выполняется без вакуума. Зафиксируйте винты после достижения равномерного зазора по всей длине кромки. Подсоедините ручной вакуумный насос к штуцеру управления диафрагмой для последующей проверки.

Контролируйте работу диафрагмы, подавая разрежение около 250–300 мбар на пусковое устройство. Полный ход штока должен составлять 4–5 мм – измеряется линейкой между верхней крышкой и пластиной штока. При несоответствии показателей отрегулируйте ход подгибанием тяги, соединяющей шток диафрагмы с осью заслонки. Убедитесь в плавном возврате штока при сбросе вакуума.

Технические параметры:

Пусковая заслонка: Зазор 0,6–0,9 мм (рекомендовано 0,8 мм)
Диафрагма: Минимальный ход штока 4 мм, свободный ход без заеданий
Пружина штока: Целостность и отсутствие деформации
Уплотнительные кольца: Герметичность при разрежении до 500 мбар

Советы: Промывайте каналы системы холодного пуска WD-40. Замените диафрагму при затвердевании резины или наличии микротрещин. Убедитесь в совпадении меток на корпусе пускового устройства и карбюраторе при монтаже.

Диагностика засорения жиклеров и каналов холостого хода

Ключевым симптомом засорения элементов системы холостого хода являются плавающие или нестабильные обороты двигателя на ХХ, самопроизвольная остановка мотора при сбросе газа, а также трудности с запуском "на холодную" или "на горячую" без подгазовывания. Недостаточное поступление топливовоздушной смеси через каналы приводит к обеднению смеси и нарушению баланса, необходимого для устойчивой работы.

Начинайте диагностику с проверки электромагнитного клапана холостого хода: снимите разъем при работающем двигателе – характерный щелчок подтвердит исправность механической части. Отсутствие щелчка требует проверки питания клапана, его сопротивления (обычно 5-25 Ом) и целостности цепи. Если клапан функционирует, переходите к механической очистке.

Процедура очистки и контрольные точки

Демонтируйте верхнюю крышку карбюратора для доступа к жиклерам.
Извлеките топливный жиклер холостого хода (расположен в канале под клапаном) и воздушные жиклеры (в нижней части воздушного патрубка).
Проверьте проходимость каналов:
- Горизонтальный канал от топливного жиклера к смесительной камере.
- Вертикальный канал от переходного отверстия дроссельной заслонки.

Продуйте все элементы сжатым воздухом, используйте очиститель карбюратора для растворения отложений. Иголкой или мягкой проволокой диаметром до 0.4 мм аккуратно прочистите отверстия жиклеров, избегая повреждения калибровки.

Элемент	Параметр контроля	Риск игнорирования
Топливный жиклер ХХ	Соответствие калибровки (маркировка)	Обеднение смеси, детонация
Воздушный жиклер ХХ	Отсутствие деформации кромок	Некорректный состав смеси
Байпасные каналы	Сквозная продувка	Рывки при разгоне, провалы ХХ

После сборки выполните регулировку оборотов холостого хода винтом качества смеси и проверьте динамику отклика на педаль газа. Убедитесь в отсутствии подсоса неучтенного воздуха через уплотнения оси дроссельной заслонки или прокладки под карбюратором – это имитирует симптомы засорения.

Признаки износа диафрагмы пускового устройства и замена

При повреждении диафрагмы пускового устройства карбюратора Pierburg 2E нарушается работа системы холодного пуска, что проявляется характерными симптомами. Наиболее очевидный признак – затрудненный запуск непрогретого двигателя: мотор заводится только после многократных попыток или требует длительного врачения стартером. Второй индикатор – плавающие обороты на холостом ходу при низких температурах или самопроизвольная остановка двигателя сразу после запуска. Третий признак – видимая утечка топлива из корпуса пускового устройства.

Механические последствия износа включают разрыв эластичной мембраны, деформацию штока, коррозию пружины и засорение топливных каналов. Битумные отложения от старого топлива ускоряют деградацию материала диафрагмы. Игнорирование проблемы приводит к обеднению топливной смеси на старте, повышенной нагрузке на АКБ и преждевременному износу вкладышей двигателя из-за масляного голодания при холодных пусках.

Процедура замены диафрагмы

Перед началом работ подготовьте ремонтный комплект с новой диафрагмой, чистую ветошь и набор отверток. Обязательно стравите давление в топливной системе, отсоединив минусовую клемму АКБ и запустив двигатель до полной остановки.

Снимите воздушный фильтр для доступа к пусковому устройству
Выкрутите 4 крепежных винта корпуса пускового устройства
Аккуратно отсоедините топливный шланг и вакуумные трубки
Извлеките узел, запоминая ориентацию деталей
Раскройте корпус, удалите старую диафрагму и очистите посадочные поверхности
Установите новую диафрагму, совместив отверстия со штоком
Соберите корпус, соблюдая первоначальную последовательность пружин и прокладок

Критические моменты: Не допускайте перекоса диафрагмы при сборке – это нарушит герметичность. При затяжке винтов соблюдайте момент 5-7 Н·м (крест-накрест). После установки проверьте работу: при холодном пуске рычаг воздушной заслонки должен автоматически приоткрываться на 1 мм при запуске, а после прогрева – обеспечивать зазор 5 мм.

Неисправность после замены	Возможная причина
Подсос воздуха	Деформация посадочной плоскости корпуса
Залив свечей при пуске	Неправильная установка вакуумной тяги
Отсутствие прогревочных оборотов	Перепутаны пружины диафрагмы

Эмпирическое правило: при эксплуатации в условиях высокой влажности диафрагма требует профилактической замены каждые 30-40 тыс. км пробега независимо от состояния. Для продления срока службы всегда используйте топливный фильтр оригинального типа и избегайте длительных простоев автомобиля с полным баком.

Чистка распылителей ускорительного насоса иглой

Главные отверстия распылителей ускорительного насоса часто забиваются твердыми смолистыми отложениями, которые образуются при испарении топлива и не удаляются стандартной промывкой карбюратора или воздушным потоком. Эти засоры приводят к отсутствию усиленного впрыска при резком открытии дросселя или формированию слабой, прерывистой струи топлива, что ощущается как провал или рывок при разгоне.

Химические очистители карбюратора могут быть неэффективны против этих твердых отложений внутри узкого канала распылителя и способны повредить резиновые детали самого ускорительного насоса (мембрану, уплотнения) или лак на крышке карбюратора. Безопасной и наиболее действенной альтернативой остается тонкая механическая очистка.

Технология и важные моменты чистки иглой

Для процедуры потребуется тонкая мягкая стальная игла подходящего диаметра – идеально подходит игла от медицинского шприца (например, для подкожных инъекций). Ни в коем случае не используйте твердые и грубые инструменты типа проволоки, гвоздей или шила – они гарантированно увеличат диаметр канала или деформируют его геометрию.

Демонтаж распылителя: Осторожно выверните распылитель из корпуса карбюратора. Часто он установлен вертикально над зоной дроссельных заслонок в центральной части карбюратора.
Визуальный осмотр: Убедитесь, что отверстие действительно забито твердым штифтом воспоминаний.
Аккуратная прочистка:
- Мягко введите иглу в отверстие распылителя строго по оси.
- Осторожными поступательными движениями вперед-назад протолкните затвердевшее отложение.
- Незначительное бережное поворачивание иглы поможет разрушить затор.
- Избегайте любых боковых усилий или применения грубой силы!
Промывка: После извлечения иглой штифта уберите остатки мелкой крошки и пыли, продув распылитель сильной струей сжатого воздуха или промыв его в чистом бензине/очистителе карбюратора.
Контроль: Перед установкой визуально убедитесь в чистоте и целостности канала. После сборки карбюратора обязательно проверьте работу ускорительного насоса при работающем двигателе – струя должна быть четкой, непрерывной, достаточной длины и массы сразу при открытии дросселя.

Критически важно: Чистка иглой требует максимальной аккуратности и чуткости рук. Чрезмерное усилие или смещение центра приведет к необратимому увеличению проходного сечения распылителя, что нарушит дозировку топлива и производительность ускорительного насоса.

Ошибка	Последствие
Использование твердой/толстой иглы	Увеличение диаметра канала
Приложение бокового усилия	Деформация канала
Недостаточная промывка после чистки	Крошка забивает канал снова
Отсутствие проверки напора	Не устраненная проблема

Проверка герметичности игольчатого клапана

Игольчатый клапан отвечает за стабильную подачу топлива в поплавковую камеру. Нарушение его герметичности приводит к переобогащению смеси, переливу топлива, повышенному расходу и затрудненному запуску двигателя.

Проверить герметичность клапана можно без демонтажа карбюратора. Для диагностики используется резиновая груша или компрессор с манометром. Контроль давления выполняется при закрытом клапане.

Методика проверки

Отключите бензонасос и снимите топливный шланг со штуцера карбюратора.
Подсоедините герметичный шланг от груши или компрессора к топливному входу.
Подайте давление 0.3-0.5 атм, удерживая поплавок в верхнем положении (клапан закрыт).
Контролируйте манометр: давление должно стабильно держаться 1-2 минуты.

Критерии дефекта:

Падение давления указывает на неплотность запирания иглы
Появление бензина в зоне штока клапана подтверждает утечку

Для точной проверки демонтируйте клапан. Иглу следует осмотреть на предмет:

Рисок на конусе
Деформации направляющей
Износа уплотнительного кольца

Важно: протирайте конус иглы салфеткой без ворса после извлечения

Ремонт перекоса поплавка и залипания осей карбюратора Pierburg 2Е

Перекос поплавка или залипание его оси критично влияют на уровень топлива в поплавковой камере. Это провоцирует переливы, затрудненный запуск, повышенный расход и перебои в работе двигателя. Неисправность визуально определяется по неравному расстоянию между поплавком и прокладкой крышки карбюратора.

Основные причины: износ пластиковых осей, задиры на посадочных местах, грязь в каналах или деформация самого поплавка (чаще – латунного). Ремонт требует аккуратности при разборке мелких узлов.

Процедура устранения

Диагностика и демонтаж:

Снимите верхнюю крышку карбюратора (предварительно стравив давление в топливной системе).
Проверьте свободный ход поплавка, аккуратно поднимая его пальцем. Затрудненное движение или перекос – признаки неисправности.
Извлеките ось поплавка, аккуратно выбив ее тонким бортиком или шилом через специальные отверстия в боковых ушках.

Ремонтные операции:

Очистка и полировка: Материалом без ворса протрите посадочные гнезда оси, саму ось (если металлическая) и ушки поплавка. Удалите грязь и заусенцы.
Восстановление геометрии: Если латунный поплавок деформирован, выгните его руками до симметричной относительно корпуса формы (параметрические данные не критичны, важна равномерность).
Замена изношенных деталей: При сильном люфте оси в пластиковых ушках (кольцо оси захватывает край отверстия) – замените поплавок в сборе. Пластиковые оси меняйте при заметном износе или рифленой поверхности.

Сборка и контроль:

Смажьте ось чистым моторным маслом перед установкой.
Вставьте ось легким усилием, убедитесь в свободном вращении поплавка без заеданий.
Проверьте уровень топлива после сборки (например, методом мерного стекла либо по меткам крышки Pierceburg).

Защита от рецидивов: Используйте фильтр тонкой очистки топлива, заливайте качественный бензин без посторонних примесей и воды, минимизируйте длительные простои автомобиля.

Устранение подсоса воздуха через прокладки карбюратора Pierburg 2E

Подсос неучтённого воздуха через изношенные прокладки карбюратора Pierburg 2E нарушает состав топливно-воздушной смеси, приводя к нестабильной работе двигателя. Типичные признаки: плавающие холостые обороты, трудный запуск "на холодную", провалы при разгоне и повышенный расход топлива. Возникает из-за деформации, растрескивания или естественного старения уплотнителей под действием температур и вибраций.

Устранение неисправности требует последовательной проверки герметичности соединений и замены повреждённых элементов. Обязательно проводится контроль крепежа карбюратора: ослабленные гайки впускного коллектора или корпуса дроссельных заслонок – частые причины подсоса. Требуется дозированная протяжка с соблюдением момента затяжки во избежание деформации фланцев.

Визуальная диагностика:
- Очистите поверхности стыков карбюратора с коллектором и корпуса воздушной заслонки.
- Осмотрите прокладки на трещины, надрывы, сквозные прогарания или следы подтёков топлива.
Демонтаж:
- Снимите карбюратор, отсоединив тяги привода дросселя и патрубки.
- Аккуратно удалите старые прокладки, не повреждая привалочные плоскости.
Замена уплотнений:
- Установите новые прокладки из ремонтного комплекта Pierburg 2E (совместим с ВАЗ 2108-21099).
- Прокладка под корпус карбюратора – многослойная металлокартонная, под крышкой – мягкая паронитовая.
Контроль сборки:
- Отцентрируйте карбюратор перед затяжкой для равномерного прилегания.
- Момент затяжки гаек впускного коллектора: 13–16 Н·м (ВАЗ классика).

Важно: после ремонта выполните проверку герметичности с помощью дымогенератора или методом распыления очистителя карбюратора на стыки при работающем двигателе. Резкое изменение оборотов подтвердит наличие/отсутствие подсоса. Регулируйте холостой ход винтами качества и количества смеси только после гарантированного устранения утечек воздуха.

Проверка исправности экономайзера мощностных режимов

Контроль работоспособности экономайзера начинается с визуального осмотра его механических компонентов: проверьте целостность мембраны, отсутствие заеданий в штоке и герметичность соединения вакуумного канала. Подключите ручной вакуумный насос к штуцеру управления экономайзера через переходник и создайте разрежение 0,5 атм – шток должен плавно переместиться на полный ход, при сбросе разрежения – вернуться в исходное положение без задержек.

Для оценки электрической части тестируйте обмотку электромагнитного клапана включения экономайзера, подключенного параллельно с экономайзером принудительного холостого хода. Отсоедините разъем клапана (обычно синего цвета) и измерьте сопротивление между его контактами – исправная обмотка показывает 20–40 Ом. Обрыв или короткое замыкание указывают на необходимость замены клапана.

Дополнительные диагностические процедуры

Проверка управления: При работающем двигателе снимите вакуумный шланг с клапана экономайзера – на XX топливо не должно поступать. Резко нажмите педаль газа – кратковременный подсос бензина через распылитель экономайзера подтверждает срабатывание.
Тест топливоподачи: Демонтируйте верхнюю крышку карбюратора, запустите двигатель и убедитесь в отсутствии капель топлива из канала экономайзера на XX. Подключите вакуумный насос к штуцеру управления и создайте разрежение – топливо должно начать поступать струйкой.
Чистка каналов: Продуйте сжатым воздухом жиклер экономайзера (расположен под винтом с желтой маркировкой) и его распылитель при выявлении слабой подачи топлива в режиме проверки.

Типичные неисправности: включают разрыв мембраны экономайзера (приводит к постоянному обогащению смеси), засорение топливного канала или распылителя (обеднение на разгоне), заклинивание штока в крайнем положении, нерабочий электромагнитный клапан управления. Для замены мембраны потребуется демонтаж и разборка корпуса экономайзера с последующей герметизацией соединения прокладкой.

Перечень частых неисправностей карбюраторов Pierburg 2Е и методы их устранения

Карбюраторы Pierburg 2Е подвержены характерным проблемам, вызванным износом, загрязнением или нарушением регулировок. Быстрая диагностика типичных отказов упрощает восстановление работоспособности двигателя без дорогостоящего ремонта.

Большинство неполадок связаны с топливовоздушными контурами или запорной механикой. Регулярное обслуживание и применение качественных бензинов минимизируют риски, но при появлении симптомов стоит проверить следующие узлы.

Двигатель не запускается или глохнет на холостом ходу
- Очистите жиклер холостого хода и топливные каналы первой камеры аэрозолем-очистителем карбюраторов. Проверьте уровень топлива в поплавковой камере (норма: 25±1 мм от плоскости разъёма крышки).
Провалы при резком нажатии на газ, дергание
- Прочистите ускорительный насос: распылитель, клапан, диафрагму. Осмотрите привод насоса. Замените порванную диафрагму (комплект 060 074/075). Убедитесь в подаче струи топлива в смесительную камеру.
Повышенный расход топлива, черный дым
- Отрегулируйте уровень топлива в поплавковой камере (подгибая держатель поплавка). Проверьте герметичность игольчатого клапана. Замените прохудившуюся диафрагму пускового устройства (070 074/075).
Неустойчивые обороты холостого хода
- Очистите жиклёры и каналы системы холостого хода (XL-каналы). Продуйте воздушные жиклеры. Отрегулируйте винтом "качества" (CO): 1.0-1.5% выхлопа. Проверьте подсос воздуха через уплотнительные прокладки или ось дросселя.
Подтекание бензина
- Замените прокладку поплавковой камеры (060 084/085). При постоянном переливе через края проверьте поплавок на залипание или пробоину и герметичность игольчатого клапана.
Затруднённый холодный пуск
- Проверьте подачу топлива в пусковое устройство. Замените диафрагму стартерного устройства. Убедитесь в полном открытии воздушной заслонки при прогреве (тяга привода). Прочистите направляющие заслонки от нагара.

Список источников

Для подготовки материала о карбюраторе Pierburg 2Е использовались технические документации и специализированные издания. Источники включают руководства по эксплуатации автомобилей, сервисные мануалы и экспертные публикации.

Особое внимание уделялось первоисточникам производителя и профильной литературе по топливным системам старых автомобилей. Ниже приведены ключевые материалы, содержащие информацию об устройстве, регулировках и ремонте карбюратора.

Полезные источники

Руководство по ремонту Volkswagen Golf II / Jetta II (разделы о системе питания)
Официальное техническое описание Pierburg 2Е из архивов концерна VAG
Книга "Карбюраторы европейских автомобилей" (издательство "За рулём", 1991 г.)
Сервисный бюллетень № 87-46 от Volkswagen AG: "Регулировка карбюратора 2Е"
Журнал "Авторемонт Практикум", выпуски 2003-2005 гг. (статьи о реставрации топливных систем)
Workshop Manual Opel Kadett E (глава "Fuel & Exhaust Systems")
Материалы технического обучения механиков Pierburg (1988-1992 гг.)
