Карбюраторы Mikuni - японские модели и их параметры

Статья обновлена: 18.08.2025

Карбюраторы Mikuni – легендарное семейство топливных систем японского производства, ставшее эталоном надежности и производительности в мотоциклетной индустрии. Эти агрегаты десятилетиями доминируют на рынке благодаря безупречному качеству изготовления и точной работе.

Разработанные для двух- и четырехтактных двигателей, карбюраторы Mikuni обеспечивают оптимальное смесеобразование, стабильную работу на всех режимах и легкую настройку. Их универсальность позволяет применять их как на серийной технике, так и в тюнинге.

В статье представлен обзор ключевых моделей линейки: от классических VM, TM и HS серий до современных BST и HSR с ускорительным насосом. Детально рассмотрены конструктивные особенности, технические параметры и сферы применения каждой серии.

Философия бренда в разработке карбюраторов

Философия Mikuni базируется на принципе гармоничного взаимодействия инженерной точности и функциональной простоты. Бренд фокусируется на создании карбюраторов, где каждая деталь оптимизирована для максимально эффективного смесеобразования, обеспечивая двигателю стабильность работы во всех режимах. Упор делается на предсказуемость характеристик и минимальное вмешательство пользователя после корректной настройки.

Разработка ведется с ориентацией на универсальность применения: от городских мотоциклов до гоночных болидов и спецтехники. Mikuni сознательно избегает избыточной автоматизации, отдавая приоритет механической надёжности и ремонтопригодности. Это позволяет сохранять баланс между производительностью, экологичностью и адаптивностью к изменяющимся условиям эксплуатации.

Ключевые аспекты инженерной идеологии

• Прецизионная калибровка: эталонное соотношение воздух/топливо достигается за счёт математического моделирования потоков и стендовых испытаний в экстремальных средах
• Адаптивность базовой конструкции: модульная архитектура основных серий (VM, TM, HS) позволяет модифицировать характеристики под конкретный двигатель путём замены дозирующих элементов
• Эволюция вместо революции: поступательное улучшение проверенных временем конструкций (например, доработка игольчатого клапана Flat-Slide) вместо кардинальных изменений
• Контролируемая унификация: использование взаимозаменяемых компонентов (жиклёров, распылителей) в рамках линейки при сохранении индивидуальных настроек для каждой модели техники

Конструктивные отличия от европейских аналогов

Карбюраторы Mikuni используют сбалансированную поплавковую камеру с боковым расположением, обеспечивающую стабильную подачу топлива при наклонах техники. Европейские аналоги (Dell'Orto, Bing) чаще применяют несбалансированные камеры нижнего типа, чувствительные к изменению положения. Конструкция диффузора Mikuni имеет плавные радиусы переходов, улучшающие ламинарность потока смеси, тогда как европейские модели зачастую используют резкие геометрические переходы.

Система запуска Mikuni основана на отдельном топливном канале ("чоке"), активируемом рычагом или тросом, что исключает заливание свечей. Европейские карбюраторы обычно используют воздушную заслонку, перекрывающую воздушный канал. Жиклерные системы Mikuni модульны: главный жиклер, игла и эмульсионная трубка взаимозаменяемы между моделями, в отличие от фиксированных калибровочных элементов многих европейских аналогов.

Ключевые различия в компонентах

Элемент	Mikuni	Европейские аналоги
Поплавковая камера	Сбалансированная, боковая	Несбалансированная, нижняя
Система запуска	Топливный обогатитель (чок)	Воздушная заслонка
Калибровочные элементы	Модульная система жиклеров	Фиксированные калибровки
Дроссельная заслонка	Плоская с косым срезом	Цилиндрическая
Материал корпуса	Алюминиевый сплав	Цинковый сплав

Принцип работы поплавковой камеры Mikuni

Поплавковая камера в карбюраторах Mikuni обеспечивает стабильный уровень топлива, необходимый для точного дозирования горючей смеси. Её ключевая задача – автоматическое поддержание заданного объема бензина через взаимодействие поплавка и игольчатого клапана. Работа основана на принципе гидравлического затвора, изолирующего топливный канал при достижении оптимального уровня.

Конструктивно камера состоит из корпуса, свободно перемещающегося поплавка (обычно из пластика или латуни), шарнирного крепления, запорной иглы с эластичным наконечником и седла клапана. Топливо поступает из бака через впускной штуцер, а избыток отводится по дренажной трубке. Герметичность системы критична для корректного функционирования.

Последовательность работы

1. Заполнение камеры: При падении уровня топлива поплавок опускается, игольчатый клапан открывает доступ бензину через впускное отверстие.
2. Достижение уровня: По мере заполнения камеры поплавок поднимается, воздействуя на рычаг, соединенный с иглой.
3. Перекрытие потока: При достижении заданного уровня игла плотно прижимается к седлу клапана, блокируя поступление топлива.
4. Цикличность: Процесс повторяется при расходе топлива через главный жиклер, обеспечивая постоянный объем горючего в камере.

Ключевые параметры регулировки

Уровень топлива	Задается высотой поплавка, регулируется подгибом кронштейна
Давление срабатывания клапана	Зависит от жесткости язычка поплавка и герметичности иглы
Пропускная способность	Определяется диаметром седла клапана и конусностью иглы

Важно: Неверная настройка уровня приводит к обеднению или обогащению смеси. Перелив вызывает затопление двигателя, низкий уровень – падение мощности на высоких оборотах. Герметичность игольчатого клапана проверяют принудительным поднятием поплавка – утечки недопустимы.

Система холодного пуска: конструкция и назначение

Система холодного пуска (часто называемая "подсосом") в карбюраторах Mikuni обеспечивает стабильный запуск двигателя при низких температурах. Ее основная функция – временное обогащение топливовоздушной смеси, компенсирующее конденсацию бензина на холодных стенках впускного тракта и цилиндра.

Конструктивно система включает рукоятку управления ("подсос") на руле, трос, соединенный с механизмом на карбюраторе, и отдельный топливный канал (пусковой жиклер). При активации система приоткрывает дополнительную воздушную заслонку или изменяет положение дросселя, одновременно открывая доступ топливу через пусковой контур.

Принцип работы и компоненты

Ключевые элементы системы:

• Пусковой жиклер: калиброванное отверстие, дозирующее топливо в пусковом контуре.
• Пусковой клапан или шток: перекрывает/открывает канал при активации троса.
• Дополнительная воздушная заслонка (в некоторых моделях): создает разрежение для усиленного всасывания топлива.
• Тросовый механизм: передает усилие от рукоятки водителя к карбюратору.

При вытягивании рукоятки "подсоса" происходят одновременно:

1. Уменьшение подачи воздуха (воздушная заслонка прикрывается).
2. Открытие пускового топливного канала.
3. Незначительное поднятие дроссельной заслонки (на некоторых моделях).

Эффективность регулируется:

Фактор	Влияние
Диаметр пускового жиклера	Определяет степень обогащения смеси
Ход троса	Регулирует степень закрытия воздушной заслонки
Настройка холостого хода	Согласует обороты при прогреве

Важно! После запуска рукоятку постепенно возвращают в исходное положение по мере прогрева двигателя, иначе возникает переобогащение смеси, ведущее к повышенному расходу топлива и заливанию свечей.

Устройство главного топливного жиклера

Главный топливный жиклер (GJJ) представляет собой калиброванную втулку с точно рассчитанным отверстием, устанавливаемую в нижней части поплавковой камеры карбюратора Mikuni. Его основная функция – дозирование подачи топлива в основной диффузор при средних и высоких оборотах двигателя. Жиклер напрямую влияет на соотношение воздух/топливо в рабочей смеси.

Конструктивно GJJ выполнен в виде латунного или стального цилиндра с наружной резьбой для фиксации в корпусе карбюратора. Внутренний канал имеет строго определенный диаметр (от 0.5 до 2.5 мм у большинства моделей), определяющий пропускную способность. На торце часто наносится цифровой код, соответствующий размеру отверстия в сотых долях миллиметра (например, жиклер 120 = 1.20 мм).

Ключевые элементы конструкции

• Калиброванное отверстие – центральный канал с полированной поверхностью для точного расхода топлива
• Монтажная резьба – стандартизированная метрическая или дюймовая резьба (чаще M5×0.8)
• Шлицы под отвертку – два плоских паза для установки/снятия специальным ключом
• Маркировочная площадка – торец с выбитым числовым обозначением размера

Параметр	Характеристика
Материал	Латунь (реже нержавеющая сталь)
Типоразмеры	#62.5 - #200 (0.625-2.00 мм)
Угол канала	90° или 60° к оси (зависит от модели карбютора)

Работоспособность жиклера зависит от отсутствия деформаций кромок, засорения канала и коррозии. Неправильный подбор диаметра приводит к обеднению или обогащению смеси – критичным для ресурса двигателя. Замена GJJ выполняется при переходе на иное октановое число топлива, изменении высоты над уровнем моря или тюнинге мотора.

Функции воздушного корректора в карбюраторах Mikuni

Воздушный корректор в карбюраторах Mikuni регулирует соотношение топлива и воздуха на средних и высоких оборотах двигателя. Он представляет собой калиброванный жиклер, установленный в воздушном канале эмульсионной трубки главной дозирующей системы. Его размер напрямую влияет на количество воздуха, смешиваемого с топливом перед поступлением в диффузор.

Основная задача корректора – создание стабильной топливно-воздушной смеси при изменении нагрузки и оборотов. При открытии дроссельной заслонки разрежение в диффузоре возрастает, что вызывает усиленное всасывание топлива через главный жиклер. Воздух, поступающий через корректор, смешивается с топливом в эмульсионной трубке, образуя предварительно обогащенную эмульсию.

Ключевые функции и принцип работы

• Эмульгирование топлива: Воздух из корректора насыщает топливо микропузырьками, улучшая его испаряемость и гомогенность смеси.
• Коррекция плотности смеси: При увеличении оборотов корректор ограничивает обогащение смеси, компенсируя избыточное поступление топлива из главного жиклера.
• Стабилизация характеристик: Предотвращает "провалы" в работе двигателя при резком открытии дросселя за счет сглаживания перепадов подачи топлива.

Параметр корректора	Влияние на смесь	Последствия изменения
Увеличение диаметра	Обеднение смеси	Рост температуры ДВС, риск детонации
Уменьшение диаметра	Обогащение смеси	Падение мощности, увеличение расхода топлива

Подбор размера воздушного корректора осуществляется совместно с главным топливным жиклером. При тюнинге двигателя изменение диаметра корректора позволяет точно адаптировать состав смеси под модифицированные характеристики впуска и выпуска. Неправильный подбор приводит к неоптимальному сгоранию – либо к переобеднению (повышенный износ), либо к переобогащению (закоксовывание свечей).

Типы дроссельных заслонок в разных моделях

Карбюраторы Mikuni используют несколько конструкций дроссельных заслонок, определяющих характер подачи топлива и управления воздушным потоком. Основное различие заключается в механизме перемещения заслонки и её геометрической форме, что напрямую влияет на точность дозирования смеси и отзывчивость двигателя.

Выбор типа заслонки зависит от целевого применения карбюратора: для мотоциклов, снегоходов, маломерных судов или спецтехники. Каждый вариант обеспечивает специфические характеристики разгона, стабильность холостого хода и топливную экономичность в определенных режимах работы.

Распространенные конструкции

Основные типы дроссельных заслонок в карбюраторах Mikuni:

• Плоская (Slide): Классическая вертикально перемещаемая заслонка с прямоугольным сечением. Используется в моделях VM, TM, HSR. Обеспечивает резкую отдачу при открытии, популярна в спортивных мотоциклах.
• Круглая (CV - Constant Velocity): Заслонка цилиндрической формы, перемещаемая вакуумной мембраной (Mikuni BST, BSR). Плавный ход и стабильность смеси на переходных режимах, характерна для дорожной мототехники.
• Поворотная (Butterfly): Диск, вращающийся вокруг оси (Mikuni Solex для авто, некоторые судовые модификации). Компактность и устойчивость к вибрациям, применяется в многоцилиндровых двигателях.

Особенности работы в зависимости от типа:

Тип заслонки	Характер отклика	Типичные модели
Плоская (Slide)	Мгновенный, агрессивный	VM34, TM36, HSR42
Круглая (CV)	Плавный, прогнозируемый	BST36, BSR42
Поворотная (Butterfly)	Линейный, устойчивый	Solex PHH, SBN

Некоторые высокопроизводительные модификации (например, TMR-MJN для мотоспорта) комбинируют плоскую заслонку с дополнительными вакуумными корректорами для баланса между резкостью отклика и стабильностью смеси. В дрэг-рейсинговых карбюраторах Mikuni RS применяются заслонки с профилированными канавками для точного управления топливным потоком на высоких оборотах.

Сравнение карбюраторов постоянного и переменного разрежения

Карбюраторы постоянного разрежения (CV – Constant Vacuum), также известные как вакуумные, используют разрежение во впускном тракте для автоматического регулирования подъема дроссельной заслонки через мембранный механизм. Основное усилие на управляющий трос прикладывается только для начального открытия, после чего вакуум "подхватывает" и плавно регулирует положение заслонки в зависимости от оборотов двигателя. Это обеспечивает стабильность смеси при резких изменениях нагрузки.

Карбюраторы переменного разрежения (или "механические", "прямые") напрямую связывают ручку газа с дроссельной заслонкой через трос. Разрежение во впуске изменяется пропорционально углу открытия заслонки, требуя точной калибровки жиклеров для каждого режима работы. Такая конструкция обеспечивает мгновенную реакцию на открытие дросселя, но чувствительна к перепадам давления и вибрациям.

Критерий	Постоянное разрежение (CV)	Переменное разрежение (механический)
Принцип управления дросселем	Вакуумная мембрана автоматически регулирует подъем заслонки	Прямая механическая связь (трос/рычаг)
Отзывчивость	Плавная, с небольшой задержкой	Мгновенная, "острый" отклик
Стабильность смеси	Высокая (автокомпенсация перепадов разрежения)	Зависит от точности настройки, чувствительна к условиям
Топливная экономичность	Лучше на частичных нагрузках и переходных режимах	Склонна к переобогащению при резком открытии
Сложность настройки	Проще (меньше чувствительность к жиклерам)	Требует точного подбора жиклеров под режимы
Типовое применение	Дорожные мотоциклы, скутеры, универсальные двигатели	Спортивная техника, мотоциклы для мотокросса/эндуро

Ключевые отличия в конструкции Mikuni:

• CV-модели (VM, BST): Имеют вакуумную камеру с диафрагмой, соединённую с игольчатым клапаном. Дроссельная заслонка фиксированной геометрии.
• Механические (TM, VM roundslide/flatslide): Дроссельная заслонка интегрирована с иглой и напрямую движется в корпусе. Отсутствуют вакуумные камеры.

Модельный ряд для мотоциклетной техники

Компания Mikuni предлагает обширный модельный ряд карбюраторов для мотоциклов, охватывающий различные типы техники – от классических дорожных моделей до спортивных аппаратов и эндуро. Каждая серия разработана с учетом специфических требований к производительности, топливной эффективности и адаптации под конкретные двигатели.

Конструктивные особенности включают вариации диаметра диффузора, типа дроссельной заслонки (круглая/плоская), системы запуска и настройки топливных контуров. Широкий выбор размеров и модификаций позволяет точно подобрать карбюратор под рабочий объем двигателя и стиль езды.

Основные серии карбюраторов

Серия	Назначение	Характеристики	Популярные модели
VM	Универсальные карбюраторы для дорожных, кроссовых и классических мотоциклов	Круглая дроссельная заслонка Диаметр диффузора: 22-44 мм Ручной воздушный корректор	VM28, VM34, VM38
TM	Спортивные мотоциклы и мототехника с высокими оборотами	Плоская дроссельная заслонка Улучшенная реакция на газ Диаметр: 28-40 мм	TM28, TM36, TM40
HSR	Мощные круизеры, чопперы и тяжелые мотоциклы	Система постоянного разрежения (CV) Автоматическая регулировка потока Диаметр: 38-45 мм	HSR42, HSR45
BST	Современные дорожные и туристические модели	Модернизированная CV-система Встроенный ускорительный насос Диаметр: 36-40 мм	BST36, BST40

Ключевые особенности модельного ряда:

1. Многоступенчатая система топливных жиклёров (главный, холостого хода, стартовый)
2. Опциональный ускорительный насос для устранения "провалов" при резком открытии газа
3. Вакуумные и механические модификации дроссельной заслонки
4. Совместимость с различными типами воздушных фильтров (стандартные, "нулевого сопротивления")

Карбюраторы для снегоходов и водных мотоциклов

Карбюраторы Mikuni для снегоходов и водных мотоциклов (PWC) разработаны с учётом экстремальных условий эксплуатации: низких температур, высокой влажности, вибраций и необходимости стабильной работы при резких изменениях положения техники. Они отличаются устойчивостью к обледенению, коррозионной стойкостью деталей и точной дозировкой топлива в широком диапазоне оборотов.

Ключевые требования включают герметичность поплавковой камеры для предотвращения затопления при опрокидывании (особенно для PWC), специальные системы подогрева (для снегоходов) и калибровку под специфические режимы нагрузки. Популярные модели серий VM, HSR и TM часто оснащаются ускорительными насосами для мгновенного отклика на газ и модифицированными жиклёрами.

Особенности и модели

Основные серии для спецтехники:

• VM (Round Slide): Классическая линейка для базовых и спортивных снегоходов. Модели типа VM38/VM44 ценятся за надёжность, простоту настройки и ремонтопригодность в полевых условиях.
• HSR (Flat Slide): Устанавливаются на высокопроизводительные снегоходы и PWC. Плоская заслонка снижает сопротивление воздушного потока, повышая мощность на высоких оборотах. Модели HSR42-HSR48 востребованы в тюнинге.
• TM (Flatslide with Pump): Профессиональная серия для гоночных применений. Оснащена диафрагменным насосом, обеспечивающим точную подачу топлива при агрессивном открытии дросселя. Пример: TM40 для спортивных водных мотоциклов.

Общие технические характеристики:

Параметр	VM серия	HSR серия	TM серия
Диапазон диаметров диффузора	28-44 мм	40-48 мм	38-46 мм
Тип дроссельной заслонки	Круглая	Плоская	Плоская
Ускорительный насос	Опционально	Да (механический)	Да (диафрагменный)
Система подогрева	Стандарт (снегоходы)	Опционально	Редко

Настройка требует учёта высоты над уровнем моря и температуры. Для PWC критична регулировка поплавка на предотвращение перелива при волнении, а для снегоходов – калибровка жиклёров холостого хода и средних оборотов для работы на морозе. Регулярная очистка от этаноловых отложений и замена уплотнений – обязательные процедуры для сохранения работоспособности.

Модификации для малокубатурных двигателей

Для двигателей малого объема (до 150 см³) применяются специальные версии карбюраторов Mikuni, отличающиеся миниатюризацией компонентов и калибровкой под низкий поток воздуха и топлива. Эти модели сохраняют принцип работы классических VM-серий, но адаптированы под ограниченное пространство моторных отсеков скутеров, легких мотоциклов и садовой техники.

Ключевые конструктивные изменения включают уменьшенный диаметр диффузора, компактную камеру поплавка и облегченные дроссельные заслонки. Это обеспечивает точное дозирование топлива на низких оборотах и плавную работу при резком открытии газа, предотвращая "провалы" в переходных режимах, характерные для малокубатурных силовых агрегатов.

Популярные модели и характеристики

• VM16 / VM18: Базовые модификации с ручным управлением дросселем. Диаметр диффузора 16-18 мм, жиклеры 60-95. Используются на скутерах Honda Tact, Yamaha Jog.
• VM20-3: Усовершенствованная версия с ускорительным насосом. Диффузор 20 мм, комплектуется регулируемым топливным игольчатым клапаном. Применяется на мотоциклах типа Yamaha DT125.
• VM22-133: Специализированная модель для кроссовых мопедов. Диаметр 22 мм, обогатитель холодного пуска, совместимость с воздушными фильтрами малого объема.

Модель	Диаметр диффузора (мм)	Тип управления	Типичное применение
VM16	16	Ручной трос	Скутеры 50 см³
VM18-21	18	Ручной трос	Мопеды 70-110 см³
VM20-3	20	Ускорительный насос	Эндуро 125 см³

При тюнинге малокубатурных двигателей особое внимание уделяют подбору жиклеров и иглы дросселя. Стандартные настройки рассчитаны на серийные моторы, а при установке спортивного выпуска или фильтра нулевого сопротивления требуется увеличение главного топливного жиклера на 10-20% и коррекция положения запирающей иглы.

Линейка карбюраторов Mikuni VM: особенности применения

Карбюраторы серии Mikuni VM представляют собой классические круглые поплавковые модели с постоянным разрежением, разработанные для надежной работы в широком диапазоне условий. Их конструкция отличается простотой, ремонтопригодностью и универсальностью, что обеспечивает стабильную подачу топливно-воздушной смеси на различных оборотах двигателя.

Ключевая особенность VM-серии – модульная компоновка, позволяющая легко адаптировать карбюратор под конкретный двигатель заменой жиклеров, иглы или диффузора. Базовая конструкция включает регулировочные винты холостого хода и качества смеси, сменный воздушный фильтр и механический дроссель, что упрощает настройку для моторов разного типа и объема.

Модельный ряд и специфика использования

Модель	Диаметр диффузора (мм)	Типичное применение
VM20/VM22	20-22	Мотоциклы 50-125 см³ (Honda CT110, Yamaha TW200)

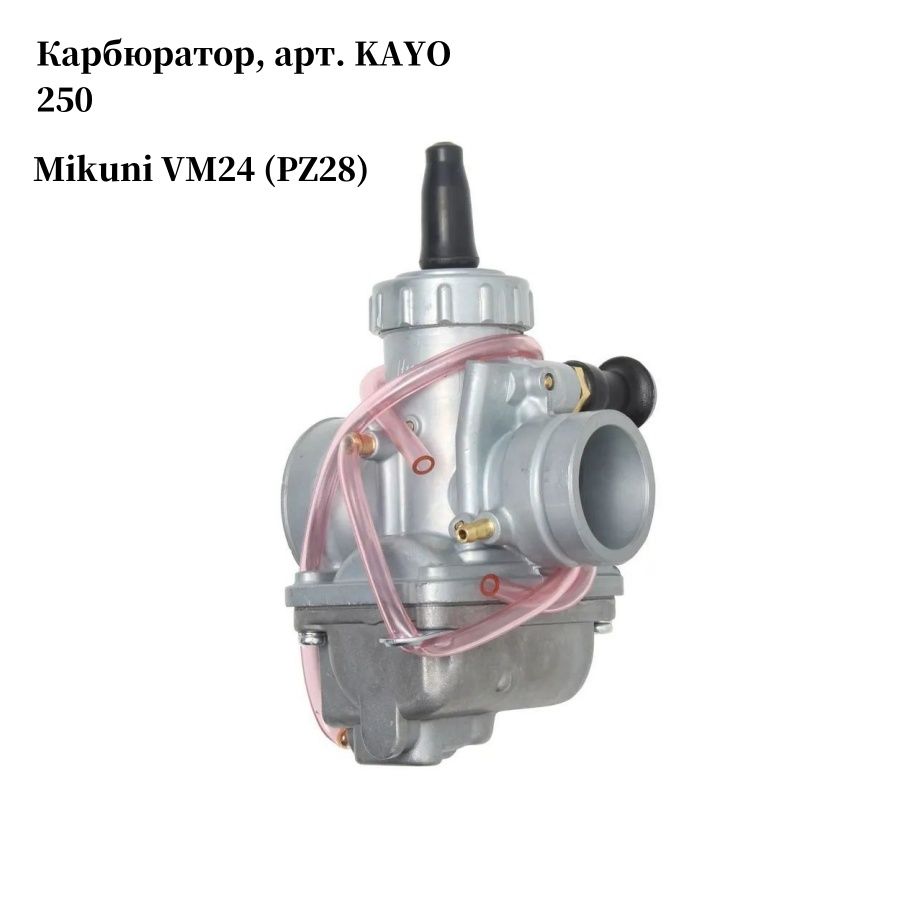

VM24/VM26	24-26	Скутеры 150-250 см³, легкие эндуро (Yamaha DT125, Suzuki TS250)
VM28/VM30	28-30	Классические мотоциклы 250-400 см³ (Kawasaki KZ400, Harley-Davidson Sportster)
VM32/VM34	32-34	Спортивные мотоциклы 400-600 см³, снегоходы (Arctic Cat, Polaris)
VM36/VM38	36-38	Мотоциклы 600-800 см³, катера, внедорожная техника (Yamaha XT600, лодочные моторы)

Отраслевая специализация:

• Мотоциклетная техника: Устанавливаются на ретро-байки, эндуро, чопперы благодаря компактности и устойчивости к вибрациям.
• Снегоходы и квадроциклы: Широко применяются в OEM-комплектации благодаря морозоустойчивости и стабильной работе при резких углах наклона.
• Малый флот: Востребованы на подвесных лодочных моторах благодаря коррозионностойким материалам корпуса.

Эксплуатационные преимущества: Простота синхронизации при установке тандемом, доступность тюнинговых комплектующих (игл, жиклеров), ремонт без специнструмента. Недостатки – необходимость ручной регулировки дросселя в холодном климате и чувствительность к загрязнению топлива.

Серия TM: характеристики и сферы использования

Карбюраторы Mikuni серии TM относятся к категории горизонтальных моделей с плоской заслонкой. Они разработаны для точной регулировки топливно-воздушной смеси в условиях высоких нагрузок. Конструкция включает боковой впускной патрубок и вертикальную камеру поплавка, обеспечивая стабильность работы при экстремальных углах наклона техники.

Отличительные черты серии – модульная система жиклеров, регулируемая дроссельная игла и отдельный контур холостого хода. Это позволяет тонко адаптировать карбюратор под специфические требования двигателя. Основные материалы – алюминиевые сплавы для корпуса и латунь для топливных элементов.

Ключевые технические особенности

• Тип заслонки: Плоский золотник с вертикальным ходом
• Система регулировок:
  • Сменные главные/холостые жиклеры
  • Игла с 5-ю позициями калибровки
  • Винт качества смеси холостого хода
• Диапазон диаметров диффузора: 24–44 мм
• Топливная система: Мембранный или поплавковый насос (в зависимости модификации)

Модель	Ø диффузора (мм)	Рекомендуемый объем двигателя (см³)	Тип привода заслонки
TM24	24	50-125	Ручной/Тросовый
TM28	28	125-250	Тросовый
TM36	36	250-500	Тросовый
TM40	40	400-650	Тросовый

Сферы применения: Серия TM доминирует в спортивной технике благодаря отзывчивости и устойчивости к вибрациям. Основные области использования:

1. Мотокросс/эндуро: Устанавливается на гоночные мотоциклы Yamaha, Honda, KTM
2. Снегоходы: Широко применяется в моделях Arctic Cat и Ski-Doo
3. Квадроциклы: Для спортивных версий ATV с одноцилиндровыми двигателями
4. Картинг: В профессиональных соревнованиях класса KZ

Карбюраторы Mikuni HS для спортивной мототехники

Серия HS разработана специально для экстремальных условий эксплуатации в мотоспорте: мотокроссе, эндуро, супермото и кольцевых гонках. Эти карбюраторы обеспечивают мгновенную реакцию на ручку газа, стабильную работу при высоких углах наклона техники и резких перепадах нагрузок. Конструкция оптимизирована для максимальной подачи топлива на высоких оборотах при минимальном сопротивлении воздушного потока.

Ключевой особенностью HS-серии является компактная моноблочная конструкция с интегрированной поплавковой камерой и укороченным впускным патрубком. Это снижает общий вес и улучшает отзывчивость дросселя. Все модели оснащены мощным ускорительным насосом с регулируемым впрыском, системой обогатителя холодного пуска с рычажным приводом и калиброванными жиклерами для точной настройки под конкретный двигатель.

Основные модели и технические характеристики

Модель	Диаметр диффузора (мм)	Тип	Особенности
HS40	40	Плоский скользящий	Базовый вариант для 250-450 см³, регулируемый демпфер
HS42	42	Плоский скользящий	Усиленный ускорительный насос, совместимость с 450-650 см³
HS44	44	Плоский скользящий	Увеличенные топливные каналы, для двигателей 500-750 см³
HS48	48	Плоский скользящий	Топливный клапан повышенной пропускной способности, гоночные модификации

Отличительные характеристики серии:

• Плоский дроссельный золотник – снижает турбулентность на высоких оборотах
• Квадратный профиль диффузора – улучшает топливно-воздушное смесеобразование
• Сменные направляющие иглы с 5-ю канавками для регулировки
• Шарикоподшипник дроссельной заслонки – исключает заедание при вибрациях

Настройка HS-карбюраторов требует точного подбора:

1. Главного топливного жиклера (Main Jet)
2. Жиклера холостого хода (Pilot Jet)
3. Диаметра жиклера ускорительного насоса (Squirt Jet)
4. Положения иглы (Needle Clip)

Карбюраторы BSR Mikuni на квадроциклах

Карбюраторы серии BSR Mikuni широко применяются в квадроциклах ведущих производителей (Yamaha, Suzuki, Polaris) благодаря точной дозировке топлива и адаптивности к сложным условиям эксплуатации. Конструкция с постоянным вакуумом обеспечивает стабильную работу при резких углах наклона, вибрациях и перепадах температур.

Отличительная черта BSR – автоматический дроссель (Auto By Start) и эмульсионная трубка с оптимизированными калибровочными отверстиями. Это позволяет минимизировать ручные регулировки при сохранении эффективного сгорания на всех режимах: от холостого хода до максимальных нагрузок.

Распространённые модели и параметры

Основные варианты исполнения для ATV:

Модель	Диаметр диффузора (мм)	Тип	Применение (примеры)
BSR 36	36	С постоянным вакуумом	Yamaha Grizzly 450, Kodiak 400
BSR 42	42	С постоянным вакуумом	Suzuki KingQuad 500, Polaris Sportsman 500 HO
Mikuni TM40	40	С плоским дросселем	Тюнинг Yamaha Raptor 660

Ключевые технические особенности:

• Интегрированный ускорительный насос с диафрагмой для устранения "провалов" при резком газе
• Байпасный контур холостого хода с отдельным топливным жиклером
• Экономайзер обогащения смеси (отдельный канал) для высоких нагрузок
• Мембранный топливный клапан, блокирующий переливы при опрокидывании техники

Эксплуатационные преимущества включают сниженный расход топлива на крейсерских скоростях, устойчивый запуск в мороз и простоту обслуживания. Регулировка ограничивается подбором жиклеров и уровнем поплавковой камеры, а доступность ремкомплектов продлевает ресурс узла.

Специфика установки на японские мотоциклы

Карбюраторы Mikuni изначально разрабатывались с учетом массового применения на японской мототехнике, что обеспечивает их высокую степень совместимости. Однако "родная" установка не означает полное отсутствие нюансов. Производители мотоциклов часто использовали специфические модели Mikuni (VM, BST, BSR, HSR, TM, TMX и др.), настроенные под конкретный двигатель, раму и воздушный короб конкретной модели, включая уникальные проставки, тяги, тросики и топливные магистрали.

При замене или установке новых Mikuni (особенно при тюнинге) критически важно учитывать геометрию: совпадение расстояний между впускными патрубками двигателя и фланцами карбюраторов, а также свободное пространство в раме для их размещения без контакта с другими элементами. Необходимо обеспечить правильный угол наклона карбюратора, свободный ход тросиков газа и подсоса, корректное подключение вакуумных портов (если есть), топливопроводов и вентиляции поплавковых камер. Герметичность соединений с впускными коллекторами – обязательное условие для предотвращения подсоса постороннего воздуха.

Ключевые моменты установки и настройки

Установка карбюраторов Mikuni на японские мотоциклы требует внимания к следующим аспектам:

• Совместимость модели:
  • Размер (диаметр диффузора): Должен соответствовать рабочему объему и целевым оборотам двигателя. Слишком большой карбюратор ухудшит тягу на низах.
  • Тип: Правильный выбор между VM (простые круглые), BST/BSR (с постоянным вакуумом) или HSR (CV для больших V-Twin) критичен для работы системы впуска.
• Комплектность и геометрия: Наличие всех необходимых креплений, переходников, проставок, уплотнительных колец и тяг, обеспечивающих точное позиционирование карбюратора и его органов управления относительно рамы, двигателя и органов управления на руле.
• Топливная система: Проверка и замена при необходимости топливных шлангов, крана, фильтра. Обеспечение правильного уровня топлива в поплавковой камере (регулировка поплавка) – фундаментальная настройка.
• Воздушный фильтр: Использование совместимого воздушного фильтра (стандартный бокс или индивидуальные "грибки") с соответствующей проточностью. Смена типа фильтра обязательно требует перенастройки жиклеров.
• Синхронизация (для многоцилиндровых): Крайне важный этап для обеспечения равномерной работы цилиндров и максимальной отдачи. Требует специального вакуумметра.
• Базовая настройка жиклеров: Подбор главного жиклера (Main Jet), жиклера холостого хода (Pilot Jet), положения иглы (Needle Clip Position) и качества смеси на холостом ходу (Fuel Screw) под текущую конфигурацию мотоцикла (двигатель, выхлоп, воздушный фильтр) и климатические условия (высота над уровнем моря, температура).

Тип Mikuni	Типичное применение (Японские мотоциклы)	Особенность установки
VM (Round Slide)	Старые 2Т и 4Т (эндуро, кросс, классика 70-90-х), тюнинг	Требуют точной регулировки дроссельного троса, критичен подсос воздуха
BST / BSR (Constant Velocity - CV)	Современные 4Т дорожные, туристические (Suzuki DL650, Kawasaki ER-6n, Yamaha XT660)	Менее чувствительны к резким открытиям газа, сложнее в глубоком тюнинге, критичен вакуумный порт
HSR (CV для Big Twins)	Круизеры, кастомы (Yamaha XVS, Suzuki Intruder/M50)	Большой размер, особое внимание геометрии и зазорам в раме
TM / TMX (Flat Slide)	Спортивные 2Т и 4Т (кросс, супермото, тюнинг)	Высокая проточность, требовательны к точности настройки, чувствительны к пыли

Обязательные этапы после установки:

1. Тщательная проверка всех соединений на предмет утечек воздуха (особенно впускные патрубки) и топлива.
2. Проверка свободного хода и возврата дроссельной заслонки(ок) и тросика подсоса.
3. Запуск двигателя, прогрев до рабочей температуры.
4. Базовая регулировка холостого хода и качества смеси на холостых (винт качества).
5. Тест-драйв и последующая точная настройка жиклеров (пилот, игла, главный) на основе поведения мотоцикла на разных режимах.
6. (Для 2+ цилиндров) Синхронизация карбюраторов.

Подключение к двигателям европейского производства

Адаптация карбюраторов Mikuni к европейским двигателям требует тщательного анализа совместимости посадочных размеров и геометрии фланцев. Большинство моделей Mikuni разработаны для азиатских и американских моторов, что создаёт сложности при установке на европейские агрегаты из-за различий в конструкции впускных коллекторов. Необходимо учитывать диаметр посадочного отверстия, межболтовое расстояние и угол подключения топливных/воздушных магистралей.

Ключевой проблемой является несовпадение стандартов резьбы (метрическая в Европе против дюймовой в оригинальных комплектациях) и разница в рабочих параметрах. Для успешной интеграции часто требуются переходные пластины (адаптеры), изготовленные индивидуально под конкретную модель двигателя. Дополнительно необходимо пересчитывать характеристики дозирующих элементов (жиклёров, игл) из-за отличий в рабочих диапазонах оборотов и требованиях к экологичности.

Специфика настройки

• Калибровка топливной системы: Европейские моторы часто чувствительны к составу смеси из-за жёстких экологических норм. Требуется уменьшение проходного сечения главного жиклёра на 10-15% по сравнению со штатными настройками Mikuni.
• Синхронизация: При установке на многоцилиндровые двигатели обязательна регулировка синхронной работы заслонок с помощью вакуумметра.
• Доработка впуска: В 80% случаев необходим фрезерованный адаптер из алюминиевого сплава толщиной 8-12 мм для компенсации монтажного несоответствия.

Параметр адаптации	Типовое решение
Крепёжные отверстия	Расточка фланца или установка конверсионных шпилек
Подсос (choke)	Замена тросового привода на электрическую систему обогащения
Дроссельная заслонка	Модификация рычажного механизма под европейскую педаль газа

Для моторов BMW M10, Opel C20XE и Fiat Twin Cam существуют серийные адаптеры под модели Mikuni PHH 44 и RS 40. При подключении к дизельным двигателям (например, Peugeot XUD) требуется установка дополнительного топливоподкачивающего насоса из-за низкого давления в системе. Особое внимание уделяется герметизации соединений – рекомендуется использовать термостойкие прокладки из армированного графита.

Адаптация под двухтактные силовые агрегаты

Карбюраторы Mikuni для двухтактных двигателей отличаются специализированной конструкцией, обеспечивающей эффективное смесеобразование при характерных для таких моторов высоких оборотах и импульсном впуске. Ключевой особенностью является применение системы с постоянным вакуумом (типа VM), где игольчатый клапан динамически регулирует подачу топлива в зависимости от разрежения, что критично для резких изменений нагрузки.

Конструктивно они оснащаются ускорительным насосом для компенсации "провалов" при резком открытии дросселя, а также упрощёнными поплавковыми камерами, устойчивыми к вибрациям. Важную роль играет калибровка жиклёров: главный топливный жиклёр существенно меньше, чем у четырёхтактных аналогов, а система холостого хода оптимизирована под нестабильные режимы малых оборотов.

Типовые модели и их параметры

Основные серии для двухтактных ДВС:

• VM серия (VM24, VM26, VM28, VM34): Базовая линейка с круглым заслонками. Диапазон диффузоров 24-44 мм. Оснащаются регулируемым игольчатым клапаном, механическим ускорительным насосом.
• TM серия (TMX, TMR): Модернизированные версии с плоской заслонкой. Отличаются улучшенным откликом на рукоятку газа. Применяются в мотоспорте.
• HS серия (HS40, HS45): Для промышленных двигателей и водной техники. Повышенная коррозионная стойкость.

Модель	Диаметр диффузора (мм)	Макс. производительность	Тип ускорительного насоса
VM24SS	24	180 см³/сек	Плунжерный
VM34-83	34	320 см³/сек	Диафрагменный
TMX38-6	38	390 см³/сек	Плунжерный с регулировкой

Калибровочные элементы (жиклёры, иглы, распылители) подбираются исходя из рабочего объёма двигателя и целевых оборотов. Для спортивных применений обязательна замена стандартных жиклёров на тюнинговые комплекты с шагом 2.5%. Влагоотделители в топливных магистралях и частые промывки обязательны из-за повышенной склонности двухтактных смесей к образованию отложений.

Особенности настройки для четырехтактных моторов

Настройка карбюраторов Mikuni на четырехтактных двигателях требует точной калибровки топливных систем из-за специфики работы мотора: раздельные такты впуска, сжатия, рабочего хода и выпуска влияют на стабильность подачи топлива. Ключевое внимание уделяется синхронизации холостого хода, регулировке качества смеси на переходных режимах и компенсации инерции воздушного потока при резком открытии дросселя.

Требуется тщательный подбор жиклеров и регулировочных элементов с учетом высокого вакуума во впускном тракте и меньшей чувствительности к обогащению смеси по сравнению с двухтактными аналогами. Обязательна проверка герметичности впускного коллектора, так как подсос воздуха критично нарушает соотношение "топливо-воздух".

Ключевые аспекты регулировки

• Холостой ход: Настройка винтом качества смеси при 800-1000 об/мин. Признак корректной работы – плавный набор оборотов без провалов.
• Переходные режимы: Корректировка ускорительного насоса (при наличии) и подбор распылителя для устранения "затыкания" при резком газе.
• Главный жиклер: Подбор по цвету свечи зажигания после теста под нагрузкой (идеал – светло-коричневый нагар).

Параметр	Рекомендации для 4-тактных ДВС
Уровень топлива в поплавковой камере	На 1-2 мм ниже, чем для двухтактных версий (предотвращает перелив)
Воздушный корректор	На 0.5-1.5 оборота больше откручен от положения "закрыто"
Игла дросселя	Чаще используется позиция со средним профилем подъема (стандартная клипса в 3-й канавке)

Обязательно тестировать мотор после полного прогрева, учитывая температурный режим: при +25°C базовые настройки требуют обеднения смеси на 5-7% по сравнению с работой при +10°C. Вибрации силового агрегата могут вызывать самопроизвольное выкручивание регулировочных винтов – рекомендуется применение фиксирующего герметика.

Регулировка уровня топлива в поплавковой камере

Точная настройка уровня топлива в поплавковой камере критична для стабильной работы карбюратора Mikuni. Неправильный уровень приводит к обеднению или обогащению топливной смеси, вызывая провалы мощности, повышенный расход или затрудненный запуск двигателя. Контроль осуществляется путем изменения положения поплавков относительно игольчатого клапана.

Для регулировки требуется демонтировать карбюратор и снять нижнюю часть поплавковой камеры. Проверка уровня выполняется при вертикальном положении карбюратора с помощью штангенциркуля или специального шаблона. Замер производится от плоскости разъема корпуса камеры до верхней кромки топлива при заполненной камере.

Порядок регулировки

1. Снять карбюратор и отсоединить поплавковую камеру
2. Перевернуть корпус карбюратора и измерить зазор между поплавком и прокладкой камеры (в не нагруженном состоянии)
3. Сравнить полученное значение с паспортными данными модели (обычно 13-16 мм)
4. Аккуратно подогнуть язычок кронштейна поплавка для увеличения/уменьшения уровня

Важные нюансы:

• Поплавки должны двигаться свободно без заеданий
• Игольчатый клапан должен герметично перекрывать подачу при достижении уровня
• После регулировки обязательна проверка на герметичность в течение 3-5 минут

Параметр	Низкий уровень	Высокий уровень
Признаки	Двигатель глохнет в поворотах, провалы на разгоне	Затопление свечей, черный выхлоп, капли топлива из дренажа
Последствия	Перегрев поршневой, детонация	Разбавление масла в картере, закоксовывание колец

Корректировку уровня следует выполнять после замены поплавков или игольчатого клапана. Для точности замеров используйте прозрачную трубку, подключенную к дренажному отверстию камеры при работающем двигателе - уровень топлива должен находиться на 2-3 мм ниже разъема корпуса.

Калибровка холостого хода винтами качества и количества

Винт качества (топливный) регулирует соотношение воздух/топливо на холостых оборотах, влияя на стабильность работы и плавность переходов. Винт количества управляет объемом топливно-воздушной смеси, поступающей в двигатель, задавая базовые обороты холостого хода. Синхронная настройка обоих элементов обеспечивает устойчивую работу мотора без провалов или всплесков RPM.

Процедура выполняется на прогретом до рабочей температуры двигателе при выключенных потребителях энергии (фары, подогрев). Изначально устанавливаются заводские предустановки винтов (обычно 1.5–2 оборота от полного закручивания для качества). Точные значения указываются в спецификациях конкретной модели карбюратора.

Порядок калибровки

1. Запустите двигатель, дайте прогреться 3–5 минут.
2. Винтом количества выставьте обороты в диапазоне 1100–1500 RPM (точное значение уточняйте в мануале ТС).
3. Медленно закручивайте винт качества до появления неустойчивой работы (обороты падают или плавают).
4. Плавно откручивайте винт, фиксируя положение с максимально ровными оборотами.
5. Повторно отрегулируйте винтом количества целевые RPM холостого хода.
6. Проверьте реакцию на резкое открытие дросселя: отсутствие захлебывания подтверждает корректность настройки.

Типичные признаки некорректной калибровки:

• Переобогащение смеси: черный дым из выхлопа, запах бензина, "мягкие" пропуски зажигания.
• Обеднение смеси: металлический стук (детонация), перегрев, рывки при сбросе газа.
• Нестабильные обороты: самопроизвольное повышение/снижение RPM, вибрация.

Параметр	Винт качества	Винт количества
Основная функция	Коррекция соотношения топливо/воздух	Регулировка объема смеси
Ошибочная настройка	Закручен > нормы: обеднение Откручен > нормы: обогащение	Закручен > нормы: низкие RPM Откручен > нормы: высокие RPM

Замена топливных жиклеров: методика и подбор

Демонтаж начинается со снятия поплавковой камеры карбюратора после откручивания крепежных винтов. Топливные жиклеры расположены в нижней части камеры и фиксируются резьбовым соединением. Для извлечения используйте отвертку с идеально подходящим шлицем или специальный ключ-экстрактор, исключающий повреждение граней. Предварительно очистите зону вокруг жиклера сжатым воздухом для предотвращения попачения загрязнений в каналы.

Перед установкой новых элементов проверьте маркировку на соответствие требуемому размеру (обозначается числом, например "120"). Нанесите каплю моторного масла на резьбу для облегчения затяжки. Устанавливайте жиклеры строго по схеме расположения, соблюдая момент затяжки – перетяжка деформирует корпус, недотяжка вызывает подсос воздуха. После сборки обязательна проверка уровня топлива в поплавковой камере.

Критерии подбора жиклеров

Подбор осуществляется на основе:

• Динамики работы двигателя: бедная смесь (прогар поршня, перегрев) требует увеличения номера, богатая (черный дым, потеря мощности) – уменьшения
• Внешних условий: для высокогорья или жаркого климата уменьшают размер на 5-10%, для холодного – увеличивают
• Модификаций мотора: установка воздушного фильтра нулевого сопротивления или прямоточного глушителя требует увеличения пропускной способности на 5-15%

Симптом	Действие	Шаг изменения
Хлопки в глушителе при сбросе газа	Увеличить главный жиклер	2.5-5 единиц
Провал при резком открытии дросселя	Увеличить ускорительный насос	На 10-20%
Неустойчивый холостой ход	Корректировать топливный винт или жиклер ХХ	0.5-1 единица

1. Произведите базовую регулировку карбюратора перед тестами
2. Выполняйте замеры на прогретом двигателе при рабочих температурах
3. Меняйте жиклеры поэтапно с проверкой после каждого изменения
4. Контролируйте цвет свечи зажигания: оптимальный – кирпично-коричневый
5. Для точной настройки используйте стендовые испытания или газоанализатор

Диагностика неправильной работы игольчатого клапана

Игольчатый клапан отвечает за регулировку подачи топлива в поплавковую камеру карбюратора Mikuni. Неисправность проявляется переливанием горючего через дренажные трубки, затруднённым запуском двигателя, чёрным дымом из выхлопной трубы и резким запахом бензина. Длительная эксплуатация с такой проблемой приводит к разжижению моторного масла и повышенному расходу топлива.

Основные причины отказа включают засорение топливных фильтров, деформацию резинового уплотнителя на кончике иглы, износ седла клапана или механическое повреждение самого игольчатого элемента. Проверку начинают после демонтажа карбюратора и снятия поплавковой камеры.

Методы диагностики

1. Визуальный осмотр иглы: Ищите царапины, заусенцы или вмятины на коническом наконечнике. Погнутая игла не перекрывает седло.
2. Проверка уплотнителя: Сожмите резиновый кончик пальцами – он должен быстро восстановить форму. Трещины или затвердевание требуют замены.
3. Тест герметичности: Подсоедините шланг к топливному штуцеру, подуйте в него, удерживая иглу рукой в закрытом положении. Воздух не должен проходить.
4. Контроль поплавкового механизма: Убедитесь, что поплавки свободно двигаются на оси без заеданий и не заполнены топливом внутри.

Симптом	Вероятная причина	Способ устранения
Постоянное подтекание бензина	Износ резинового наконечника иглы	Замена игольчатого клапана
Периодическое обогащение смеси	Засорение топливного фильтра перед клапаном	Чистка или замена фильтра
Затопление поплавковой камеры	Залипание иглы в открытом положении	Промывка седла уайт-спиритом

Для точной диагностики используйте калиброванные щупы для проверки зазора между иглой и седлом. При замене клапана устанавливайте комплект одного производителя – смешивание компонентов разных брендов вызывает негерметичность.

Чистка воздушных каналов и распылителей

Воздушные каналы и распылители карбюраторов Mikuni критически влияют на формирование топливовоздушной смеси. Загрязнения в этих компонентах нарушают геометрию потока воздуха, приводя к обеднению смеси, плавающим оборотам и провалам мощности. Очистка выполняется при полной разборке карбюратора с использованием специализированных средств.

Используйте очиститель карбюратора в аэрозоле для удаления смолистых отложений и лака. Продувайте каналы сжатым воздухом (не более 3-4 бар) после химической обработки. Для труднодоступных каналов применяйте мягкую медную проволоку диаметром до 0.5 мм. Избегайте абразивных инструментов и стальных игл, способных повредить прецизионные отверстия.

Ключевые этапы очистки

1. Демонтаж распылителей: выкрутите главный (G) и холостой (P) жиклеры, эмульсионные трубки, иглу распылителя
2. Замачивание: поместите компоненты в ультразвуковую ванну со спецраствором на 15-20 минут
3. Обработка каналов:
   • Входные воздушные патрубки
   • Каналы холостого хода (два параллельных)
   • Воздушные корректоры переходной системы
   • Дроссельные заслонки (боковые полости)
4. Контроль качества: проверьте просвет каналов источником света, отсутствие заусенцев

Компонент	Риск повреждения	Метод очистки
Жиклеры	Деформация калиброванного отверстия	Только вымачивание + продувка
Эмульсионные трубки	Забивание боковых отверстий	Ультразвук + игла из меди
Воздушные клапаны	Задиры уплотнителей	Без химии - протирка ветошью

Важно: после сборки выполните проверку герметичности поплавковой камеры и балансировку карбюраторов в сборе. Используйте только оригинальные прокладки во избежание подсоса воздуха. Неправильная очистка воздушных трактов – частая причина "неубиваемых" вибраций на переходных режимах.

Техобслуживание ускорительного насоса

Регулярная проверка ускорительного насоса критична для корректного разгона двигателя. Основные процедуры включают диагностику производительности струи, оценку герметичности диафрагмы и контроль целостности распылителя.

Обслуживание начинается с визуального осмотра на предмет подтёков топлива и механических повреждений корпуса. Далее проверяется синхронизация впрыска с открытием дроссельной заслонки – струя должна начинаться при минимальном угле открытия (обычно 0.5-1 мм) и продолжаться 1-3 секунды.

Этапы обслуживания

Диагностика производительности:

• Снимите воздушный фильтр и визуально проверьте форму струи при резком открытии дросселя. Правильная струя – плотный конический "факел"
• Замерьте длительность впрыска секундомером. Отклонение от спецификации модели (>±0.5 сек) требует регулировки

Разборка и чистка:

1. Отсоедините топливный шланг, выкрутите крепёжные винты насоса
2. Извлеките диафрагму, промойте её и полости камеры в чистом бензине
3. Продуйте канал распылителя сжатым воздухом (≤1 бар)
4. Проверьте пружину на отсутствие деформации

Симптом неисправности	Вероятная причина	Действие
Слабая/прерывистая струя	Загрязнение жиклёра или каналов	Чистка ультразвуком
Подтёки топлива	Износ диафрагмы или уплотнителя	Замена комплекта прокладок
Отсутствие впрыска	Залипание клапана, обрыв рычага	Дефектовка механизма привода

Важно: После сборки проверьте герметичность камеры насоса сжатым воздухом. Регулировку хода штока выполняйте согласно мануалу конкретной модели – например, в VM34SS стандартный ход составляет 2.3±0.1 мм. Используйте только оригинальные ремкомплекты Mikuni для сохранения характеристик топливоподачи.

Распространенные неисправности и методы их устранения

Проблемы с запуском двигателя часто возникают из-за засорения жиклеров или каналов карбюратора. Для устранения требуется полная разборка, чистка ультразвуковой ванной или специальным аэрозолем и продувка сжатым воздухом. Обязательна проверка уровня топлива в поплавковой камере и герметичности игольчатого клапана.

Неустойчивая работа на холостом ходу обычно вызвана загрязнением системы холостого хода или нарушением регулировок. Необходимо очистить воздушный и топливный жиклеры холостого хода, отрегулировать винт качества смеси и проверить герметичность уплотнений карбюратора.

Типичные проблемы и решения

• Перелив топлива: Проверьте поплавковый механизм (деформация, залипание оси), замените игольчатый клапан при наличии износа.
• Провалы при разгоне: Прочистите ускорительный насос, замените диафрагму при повреждении, проверьте работу распылителя.
• Черный дым выхлопа: Отрегулируйте уровень топлива в камере, замените главный жиклер на меньший размер (слишком богатая смесь).

Симптом	Вероятная причина	Действия
Двигатель глохнет под нагрузкой	Загрязнение ГДС, засор топливного фильтра	Чистка главного жиклера и фильтра, замена топлива
Высокие обороты холостого хода	Неправильный зазор дроссельной заслонки, подсос воздуха	Регулировка стопорного винта, замена прокладок
Топливные подтеки на корпусе	Износ прокладок, трещины в корпусе	Замена уплотнительных комплектов, герметизация

1. Диагностика: Визуальный осмотр на утечки, проверка свечи зажигания (нагар, цвет электрода).
2. Регулировка: Калибровка поплавка, настройка оборотов холостого хода винтом количества.
3. Профилактика: Использование топливных фильтров тонкой очистки, промывка каждые 5000 км.

Проблемы с оборотами на холостом ходу

Некорректная работа холостого хода – частая неисправность карбюраторов Mikuni, проявляющаяся в плавающих, завышенных или заниженных оборотах двигателя. Основные причины связаны с нарушениями в системе подачи топлива или воздуха на малых скоростях.

Диагностика требует последовательной проверки ключевых компонентов, ответственных за стабильность холостого хода. Игнорирование проблемы ведет к повышенному расходу топлива, трудностям запуска и износу двигателя.

Распространенные причины и методы устранения

Следующие факторы чаще всего вызывают нестабильность оборотов:

• Загрязнение системы холостого хода: Грязь, смолы в топливе забивают жиклер холостого хода и воздушные каналы. Требуется разборка и ультразвуковая чистка карбюратора с продувкой сжатым воздухом.
• Неправильная регулировка винта качества/количества: Винт качества смеси (Screw) или количества (Speed Screw) сбит. Регулировка выполняется согласно спецификации производителя на прогретом двигателе.
• Подсос постороннего воздуха: Износ прокладок под карбюратором, фланца впускного коллектора или повреждение вакуумных шлангов. Необходима замена уплотнений и проверка герметичности.

Симптом	Вероятная причина	Действие
Обороты "плавают"	Загрязнение жиклера ХХ, подсос воздуха	Чистка каналов, замена прокладок
Высокие обороты	Заклинивание троса газа, неверная регулировка винта количества	Проверка троса, регулировка Speed Screw
Двигатель глохнет	Забит жиклер ХХ, слишком бедная смесь	Чистка жиклера, проверка уровня топлива в поплавковой камере

Дополнительные факторы: Износ дроссельной заслонки или оси, приводящий к люфту и подсосу воздуха; неисправность электромагнитного клапана отсечки топлива (если установлен); низкий уровень топлива в поплавковой камере из-за залипания игольчатого клапана или неправильной настройки поплавка.

Причины переобогащения топливной смеси

Переобогащение смеси в карбюраторах Mikuni проявляется черным выхлопом, повышенным расходом топлива, снижением мощности, "заливанием" свечей зажигания и затрудненным запуском двигателя. Это происходит при нарушении оптимального соотношения воздух-топливо (обычно 14.7:1) в сторону избытка горючего.

Основные факторы, провоцирующие переобогащение, связаны с неисправностями топливной системы, износом компонентов карбюратора или ошибками в настройке. Требуют системной диагностики для точного выявления источника проблемы.

Ключевые причины и их характеристики

Наиболее распространенные технические неполадки:

• Высокий уровень топлива в поплавковой камере (перекос поплавка, износ игольчатого клапана, деформация поплавкового рычага)
• Загрязнение или износ жиклеров (деформация главного топливного жиклера, засорение воздушных каналов компенсации)
• Некорректная работа дроссельной заслонки (неполное открытие воздушной заслонки, механические повреждения осей)

Эксплуатационные и регулировочные факторы:

1. Чрезмерно закрученные винты качества смеси (обедняющие регулировки)
2. Установка жиклеров увеличенного размера (несоответствие рекомендованным калибрам)
3. Загрязнение воздушного фильтра (создает разрежение, усиливающее подсос топлива)

Компонент карбюратора	Последствия неисправности	Метод проверки
Поплавковый механизм	Постоянное переливание топлива	Замер уровня спец. шаблоном
Игольчатый клапан	Негерметичность седла клапана	Тест на удержание давления
Дозирующая игла	Износ конуса, заедание в направляющей	Визуальный осмотр, замер диаметра

Дополнительные факторы риска: использование неподходящих топливных смесей (например, чрезмерно обогащенных маслом для 2Т-двигателей), подсос воздуха через поврежденные прокладки между карбюратором и цилиндром (компенсируется автоматическим обогащением смеси), механические повреждения корпуса карбюратора.

Симптомы и последствия работы на бедной смеси

Двигатель с карбюратором Mikuni при обеднённой смеси демонстрирует нестабильную работу. На холостом ходу наблюдаются плавающие обороты или самопроизвольная остановка мотора. При резком открытии дросселя возникает "провал" – кратковременная потеря тяги, сопровождаемая рывками.

Заметно снижается отзывчивость на ручку газа и общая мощность силового агрегата. Выхлопная система издаёт характерные хлопки или "стрельбу", особенно при сбросе оборотов. Поверхность свечей зажигания приобретает белёсый или серый оттенок электрода, возможны следы перегрева.

Критические последствия длительной эксплуатации

Термические повреждения: Из-за превышения оптимальной температуры происходит:

• Оплавление кромок поршней
• Прогар клапанов и седел
• Деформация поршневых колец

Повышенный износ: Недостаток топлива в смеси уменьшает смазывающий эффект, что вызывает:

1. Ускоренный износ цилиндропоршневой группы
2. Задиры на зеркале цилиндров
3. Разрушение подшипников коленвала

Детонационные процессы: Создают ударные нагрузки на шатунно-поршневую группу, приводя к:

Трещинам в поршнях	Деформации шатунов
Разрушению вкладышей	Повреждению стенок цилиндров

Постоянный перегрев провоцирует коробление ГБЦ и нарушение геометрии камер сгорания. В критических случаях возможен полный заклинивание двигателя с необходимостью капитального ремонта.

Выбор воздушного фильтра совместимого типа

Совместимость воздушного фильтра с карбюратором Mikuni определяется геометрией посадочного фланца, диаметром впускного горловины и способом крепления. Несоответствие параметров приводит к подсосу нефильтрованного воздуха, нарушению топливной смеси и повреждению двигателя. Обязательно сверяйте маркировку карбюратора (например, VM24, HSR42) с требованиями производителя фильтра.

Ключевой критерий – тип соединения: круглые карбюраторы Mikuni (серии VM, TM) используют хомутовое крепление, тогда как плоскофланцевые модели (HSR, BST) требуют фильтра с монтажным фланцем и уплотнительной прокладкой. Учитывайте направление впуска: боковой, прямой или угловой выход патрубка фильтра должен соответствовать компоновке мотоцикла.

Критерии подбора и популярные решения

При выборе материала фильтрующего элемента ориентируйтесь на условия эксплуатации:

• Бумажные одноразовые – максимальная фильтрация для дорожной техники, не подлежат очистке.
• Поролоновые (с пропиткой) – многоразовые, подходят для бездорожья, требуют регулярного обслуживания.
• Хлопковые (прямоточные) – увеличенный воздушный поток для тюнинга, снижают степень очистки.

Известные производители совместимых фильтров:

Бренд	Серия	Особенности
K&N	RU, RC	Металлическая сетка + хлопок, для VM/HSR
UNI	Foam Filters	Двухступенчатый поролон, влагостойкость
Mikuni	OEM	Оригинальные фильтры для конкретных моделей

Важно: Для тюнинговых карбюраторов (HSR, RS) избегайте универсальных фильтров с адаптерами – они создают турбулентность. Используйте модели с специфичным посадочным углом и бесступенчатым переходом сечения. После установки проверьте герметичность соединения мыльным раствором на работающем двигателе.

Комплекты для тюнинга: жиклеры и запчасти

Тюнинговые комплекты для карбюраторов Mikuni являются незаменимым инструментом для точной настройки топливоподачи под конкретные требования двигателя, доработанный впуск/выпуск или измененные условия эксплуатации. Они позволяют выйти за рамки заводских калибровок, обеспечивая оптимальное соотношение воздух/топливо на всех режимах работы мотора, что напрямую влияет на мощность, отзывчивость, экономичность и стабильность холостого хода.

Основу таких комплектов составляют сменные жиклеры различных калибровок и вспомогательные компоненты, необходимые для безопасного и удобного проведения регулировочных работ. Наличие полного набора избавляет от необходимости поиска отдельных деталей и гарантирует совместимость элементов между собой.

Состав и назначение тюнинговых комплектов

Типичный тюнинговый комплект для Mikuni включает следующие ключевые компоненты:

• Жиклеры главные (Main Jet): Определяют количество топлива на режимах средних и высоких оборотов (от ~1/4 до полного газа).
• Жиклеры холостого хода / переходные (Pilot Jet): Отвечают за топливоподачу на холостом ходу и низких оборотах (от холостого хода до ~1/4 газа).
• Иглы дроссельной заслонки (Jet Needle): Регулируют топливоподачу в среднем диапазоне оборотов (~1/4 до 3/4 газа), часто имеют регулируемую высоту установки (клипсы).
• Распылители (Needle Jet / Emulsion Tube): Формируют топливовоздушную эмульсию вместе с иглой.
• Винты качества (состава) смеси (Air Screw / Fuel Screw): Для точной подстройки смеси на холостом ходу и низких оборотах.
• Прокладки, уплотнительные кольца, стопорные шайбы: Обеспечивают герметичность после разборки/сборки.

Вариации жиклеров в комплектах позволяют подобрать оптимальную калибровку:

Тип жиклера	Диапазон калибровок (пример)	Шаг изменения
Главный (Main)	#100 - #180	2.5 или 5 единиц
Холостого хода (Pilot)	#15 - #50	2.5 единицы
Иглы дросселя (Needle)	Разные профили (5L1, 6DH4 и т.д.) и позиции клипсы	1 позиция (клипса)

Процесс тюнинга с использованием комплекта обычно включает следующие шаги:

1. Базовый подбор: Установка жиклеров, близких к требуемым, исходя из модификаций двигателя и опыта.
2. Диагностика: Анализ работы двигателя (цвет свечи зажигания, реакция на газ, стабильность ХХ) и выявление "бедных" или "богатых" режимов.
3. Корректировка: Последовательная замена жиклеров (обычно начиная с главных, затем пилотных, потом иглы) на шаг больше/меньше для устранения проблем.
4. Точная настройка: Регулировка винта качества смеси и высоты иглы для финальной оптимизации отклика.

Сравнение производительности стандартных и спортивных модификаций

Стандартные карбюраторы Mikuni спроектированы для обеспечения стабильной работы двигателя в заводских условиях эксплуатации, балансируя между топливной экономичностью, плавным холостым ходом и соответствием экологическим нормам. Их калибровка и диаметры диффузоров оптимизированы под серийные воздушные фильтры и выпускные системы, что гарантирует предсказуемую динамику на всех оборотах при умеренном расходе топлива.

Спортивные версии Mikuni (например, серии TM, VM или RS) отличаются увеличенными проходными сечениями, регулируемыми ускорительными насосами и модернизированными распылителями. Эти изменения направлены на максимальный прирост мощности в верхнем и среднем диапазонах оборотов за счет улучшенного наполнения цилиндров. Однако такая настройка требует точной синхронизации дросселей, установки производительных воздушных фильтров и тюнинга выхлопной системы, иначе возможны "провалы" в переходных режимах.

Ключевые отличия

Параметр	Стандартные	Спортивные
Диаметр диффузора	Умеренный (ориентирован на стабильность)	Увеличенный (для роста пиковой мощности)
Топливные жиклеры	Фиксированные, рассчитаны на заводской впуск/выпуск	Сменные комплекты для точной настройки под тюнинг
Ускорительный насос	Не регулируется/минимальный объем	Регулируемый ход и объем впрыска
Отзывчивость	Линейная, предсказуемая	Агрессивная в верхнем диапазоне оборотов
Требования к доработкам	Минимальные (заводская конфигурация)	Обязателен тюнинг впуска/выпуска и настройка

Практические последствия замены: Установка спортивных Mikuni без комплексного тюнинга двигателя часто приводит к:

• Обогащению смеси на низких оборотах из-за избыточного разрежения
• Неустойчивой работе на холостом ходу
• Росту расхода топлива на 15-25% даже в умеренных режимах

Максимальный эффект от спортивных модификаций достигается при работе двигателя в зоне высоких оборотов (от 70% от красной зоны), где улучшенное распыление и возросшая пропускная способность обеспечивают прирост мощности до 8-12% по сравнению с серийными карбюраторами при грамотной настройке.

Влияние карбюратора Mikuni на расход топлива

Конструкция и настройки карбюратора Mikuni напрямую определяют эффективность смесеобразования и, как следствие, расход горючего. Оптимально откалиброванные жиклёры, уровень топлива в поплавковой камере и состояние дроссельных заслонок обеспечивают полное сгорание топливовоздушной смеси. Любое отклонение от заводских параметров или износ критичных компонентов ведёт к переобогащению или обеднению смеси, что увеличивает потребление бензина.

Модели Mikuni (например, VM, TM, HSR) отличаются гидравлическими характеристиками, пропускной способностью и системами коррекции смеси на разных режимах. Более современные версии с ускорительными насосами точного впрыска или вакуумными системами холостого хода обеспечивают лучшую топливную экономичность при сохранении динамики по сравнению с устаревшими аналогами, но требуют точной синхронизации в многокарбюраторных системах.

Ключевые факторы влияния

• Калибровка жиклёров: Несоответствие главного/холостого жиклёра или жиклёра воздуха режимам работы двигателя вызывает перерасход до 20%.
• Поплавковый механизм: Неверный уровень топлива в камере (выше нормы – перелив, ниже – «голодание») нарушает стехиометрию смеси.
• Износ компонентов: Игольчатый клапан, ось дросселя, уплотнители при износе пропускают избыточное топливо или воздух.
• Настройка качества смеси: Неправильно отрегулированный винт холостого хода или качества смеси обедняет/обогащает её на переходных режимах.

Параметр карбюратора	Влияние на расход	Оптимизация
Состояние воздушного фильтра	Загрязнение обогащает смесь	Регулярная замена/очистка
Тип диффузора	Узкий – лучше распыл, но выше сопротивление	Подбор под рабочие обороты двигателя
Синхронизация (2-4 карбюратора)	Разбаланс – неравномерная нагрузка на цилиндры	Регулировка вакуумметром

Профилактическая промывка и замена уплотнений каждые 2-3 года предотвращают засор каналов и калиброванных отверстий, сохраняя штатный расход. Для тюнинга двигателя подбор жиклёров по формуле расчета (базовый размер × √(новый объём/старый объём)) минимизирует рост аппетита мотора.

Ориентировочный ресурс до капитального ремонта

Ресурс карбюраторов Mikuni до необходимости капитального ремонта варьируется в широких пределах и зависит от интенсивности эксплуатации, качества обслуживания, условий окружающей среды и типа топлива. При регулярном уходе и эксплуатации в нормальных условиях этот показатель может достигать 10-15 лет или 60 000 – 100 000 км пробега для мототехники.

Критическими факторами, сокращающими ресурс, являются длительное использование некачественного топлива с примесями, езда в условиях повышенной запыленности без надлежащего воздушного фильтра, коррозия от влаги или агрессивных сред, а также механические повреждения. Пренебрежение плановой чисткой и регулировкой ускоряет износ дозирующих элементов.

Основные компоненты, требующие замены при капремонте

• Резиновые уплотнения и диафрагмы: Стареют, дубеют или деформируются, теряя герметичность (ресурс 5-8 лет).
• Жиклеры и иглы: Изнашиваются от абразивных частиц в топливе, меняя сечение каналов.
• Ось дроссельной заслонки: Появляется люфт из-за механического трения.
• Поплавок: Может потерять герметичность или деформироваться.
• Корпус (редко): При глубокой коррозии или трещинах.

Признак необходимости ремонта	Возможная причина износа
Неустойчивый холостой ход, "провалы" при разгоне	Загрязнение жиклеров, износ иглы или диафрагм
Подтекание топлива из дренажных трубок или прокладок	Потеря герметичности уплотнений, дефект поплавка
Затрудненный запуск, повышенный расход топлива	Износ жиклеров, нарушение регулировок
Металлический стук или люфт заслонки	Выработка оси дросселя

Регулярная чистка каждые 10 000 – 15 000 км, использование фильтров тонкой очистки топлива и стабилизаторов при длительном хранении продлевают межремонтный период. Капитальный ремонт целесообразен при наличии оригинальных запчастей и отсутствии критического износа корпуса.

Материалы изготовления корпусов и деталей

Основные корпуса карбюраторов Mikuni традиционно производятся из литого под давлением алюминиевого сплава. Этот материал сочетает малый вес с высокой коррозионной стойкостью и хорошими литейными свойствами, обеспечивая точность каналов и стабильность геометрии. Для защиты от агрессивного воздействия топлива и окружающей среды поверхности подвергаются электрохимическому анодированию или покрытию стойкими лаками.

Критичные подвижные элементы (ось дроссельной заслонки, иглы, регулировочные винты) изготавливаются из легированных сталей с последующей закалкой и хромированием. Поплавковые камеры выполняются из цинковых сплавов или ударопрочных полимеров, а поплавки – из полого латунного литья либо азотосодержащего пластика (нейлон), обеспечивающего нулевую плавучесть и стойкость к современным топливным добавкам.

Ключевые компоненты и их материалы

• Жиклёры и распылители: Латунь или нержавеющая сталь с калиброванными отверстиями
• Уплотнительные прокладки: Маслобензостойкая резина (NBR) или фторкаучук (Viton)
• Диафрагмы ускорительного насоса: Многослойный бутадиен-нитрильный каучук
• Винты регулировки качества смеси: Латунь с тефлоновым уплотнительным кольцом

Деталь	Материал	Особенности обработки
Дроссельная заслонка	Алюминиевый сплав	Полировка поверхности, анодирование
Топливные иглы	Закалённая сталь	Хромирование контактной зоны
Штоки управления	Нержавеющая сталь	Полировка с минимальным трением

Защита от вибрационных воздействий

Конструкция карбюраторов Mikuni изначально учитывает работу в условиях высоких вибраций, характерных для двигателей мотоциклов, снегоходов и маломерных судов. Ключевым решением является применение эластичных демпфирующих элементов и плавающего крепления поплавковой камеры, что минимизирует передачу колебаний на топливную систему.

Дополнительную стабильность обеспечивает литой алюминиевый корпус с усиленными монтажными площадками и продуманное расположение внутренних каналов. Это предотвращает резонансные явления и деформацию деталей при длительной эксплуатации на высокооборотных двигателях.

Технологии виброзащиты

• Демпферы топливных жиклёров - резиновые втулки изоляции главного топливного жиклёра от корпуса
• Подвесная поплавковая камера - крепление через виброизолирующие прокладки
• Гибкие топливопроводы - компенсация микросмещений между камерой и корпусом
• Усиленные оси дроссельных заслонок - точная подгонка втулок для исключения люфта

Элемент	Материал	Эффект
Демпфирующие шайбы	Морозостойкая резина	Поглощение высокочастотных вибраций
Крепёжные втулки	Термостойкий силикон	Снижение ударных нагрузок

Особое внимание уделено фиксации иглы дросселя - канавки стопорного кольца выполняются с уплотнительными фасками, что исключает самопроизвольное смещение регулировок даже при экстремальной тряске. В моделях для кроссовых мотоциклов (например, TMX 38-40) дополнительно применяется двойное армирование мембран газового клапана.

Устойчивость к агрессивным топливным присадкам

Карбюраторы Mikuni отличаются повышенной стойкостью к современным присадкам в топливе, включая спиртовые добавки (этанол, метанол) и агрессивные моющие компоненты. Это достигается за счёт применения специализированных материалов в критически важных компонентах, таких как уплотнители, диафрагмы и игольчатые клапаны.

Производитель использует резиновые смеси на основе фторкаучука (FKM/Viton®) и нитрила (NBR), которые сохраняют эластичность и герметичность при длительном контакте с химически активными веществами. Такая инженерия предотвращает разбухание, растрескивание или деформацию деталей, обеспечивая стабильную работу топливной системы даже при использовании низкокачественного бензина.

Ключевые инженерные решения

• Диафрагмы ускорительного насоса: изготавливаются из бутадиен-акрилонитрильного каучука с повышенным сопротивлением к спиртам
• Топливные иглы и седла клапанов: покрытие из тефлона или хром-никелевых сплавов для защиты от коррозии
• Уплотнительные кольца: применение фторуглеродных эластомеров в местах контакта с топливом

Компонент	Материал	Стойкость к средам
Топливный жиклёр	Латунь с хромированием	Этанол до E85, метанол, кетоны
Резиновые манжеты	FKM (Viton®)	Ароматические углеводороды, MTBE
Дроссельная заслонка	Анодированный алюминий	Сернистые соединения, кислоты

В моделях для гоночных применений (например, серии TM и TMR) дополнительно используются керамические покрытия на регулировочных винтах, что исключает заклинивание присадками на основе металлосодержащих соединений. Для мотоциклетных карбюраторов VM и HS характерна усиленная защита поплавковых камер за счёт полимерных пропиток алюминиевых корпусов.

Важным аспектом является сохранение калибровочных характеристик: топливные каналы и эмульсионные трубки проектируются с гладкими поверхностями, минимизирующими отложения присадок. Техническая документация Mikuni прямо указывает на совместимость с топливом, содержащим до 25% этанола без необходимости модификаций.

Инструменты для профессиональной регулировки

Для точной настройки карбюраторов Mikuni требуется специализированный инструментарий, позволяющий контролировать параметры топливной системы и вносить калиброванные изменения. Без профессиональных приспособлений добиться стабильной работы двигателя на всех режимах практически невозможно, особенно в спортивных или тюнингованных моторах.

Комплексная регулировка включает диагностику пропускной способности жиклёров, уровня топлива в поплавковой камере, герметичности клапанов и синхронизацию (для многокарбюраторных систем). Каждый этап требует конкретных измерителей и калибровочных аксессуаров, соответствующих стандартам точности.

Базовый набор инструментов

• Вакуумметр / синхронизатор – для выравнивания разряжения между карбюраторами в блоках 2-4 штук. Используются стрелочные или цифровые модели с несколькими каналами.
• Набор щупов разной толщины (0.02–1.0 мм) – замер зазоров дроссельных заслонок, проверка свободного хода троса.
• Динамометрический ключ с головками – для соблюдения момента затяжки креплений карбюратора и жиклёров во избежание деформации корпуса.

Специализированные приспособления

1. Поплавковый уровеньер – прозрачная трубка с переходниками для контроля высоты топлива относительно корпуса.
2. Калиброванные сверла и метчики – восстановление седёл игольчатых клапанов, прочистка каналов.
3. Стенд для проверки жиклёров – измерение пропускной способности главных и холостых форсунок в см³/мин.

Инструмент	Применение	Критичность
Регулировочные винты (с прорезью)	Настройка качества смеси на холостом ходу	Обязательно
Пневматический пистолет	Продувка каналов без демонтажа	Рекомендуется
Стрелочный тахометр	Фиксация оборотов при калибровке	Обязательно

Подбор карбюратора Mikuni по объему и типу двигателя

Выбор модели карбюратора Mikuni напрямую зависит от рабочего объема двигателя и его конструктивных особенностей. Основное правило – производительность карбюратора должна соответствовать потребностям мотора в воздушно-топливной смеси на всех режимах работы. Слишком малый карбюратор ограничит мощность и вызовет "задушливость", а чрезмерно большой приведет к потере реакции на низких оборотах, провалам и повышенному расходу топлива.

Для двухтактных двигателей (мотокросс, снегоходы, лодочные моторы) критично учитывать не только объем, но и характер впускной системы (петроидный, с клапаном, с резонатором). Четырехтактные моторы (байки, квадроциклы) требуют учета количества цилиндров, системы впуска (центральный, поддроссельный) и целевого назначения (сток, тюнинг). Ориентиром служат рекомендации производителя техники и типовые соответствия модельного ряда Mikuni.

Типовые соответствия моделей Mikuni объему двигателя

Тип двигателя	Рабочий объем (см³)	Рекомендуемые модели Mikuni
Одноцилиндровый 2-тактный	50-80	VM18, VM20
	125-250	VM26, VM28, TM28
Многоцилиндровый 2-тактный	250-500+	VM30, VM32, TM34 (на цилиндр)
Одноцилиндровый 4-тактный	до 250	VM22, VM24, TM24
	250-650	VM28, VM30, TM36
Многоцилиндровый 4-тактный	400-1000+	VM30, BST36, BST40 (синхронные)

Ключевые факторы уточнения выбора:

• Степень форсировки: Тюнинговые двигатели требуют карбюраторов на 1-2 размера больше стандартных.
• Тип впуска: Поддроссельные карбюраторы (TM, BST) для 4-тактных с вертикальным впуском.
• Количество карбюраторов: Многоцилиндровые моторы могут использовать общий карбюратор (редко) или индивидуальный на каждый цилиндр.
• Назначение: Для гонок (VM, TM серии) – выше производительность, для дороги (BST) – стабильность и экономичность.

Определение модификации по маркировке на корпусе

Маркировка карбюраторов Mikuni содержит ключевую информацию о модели и технических параметрах. Она наносится методом штамповки или лазерной гравировки на корпус дроссельной заслонки, поплавковой камеры или верхней крышке. Точное расположение зависит от конкретной серии и года производства.

Надписи включают буквенно-цифровые коды, указывающие на базовую модель, диаметр диффузора, вариант исполнения и специфические модификации. Расшифровка требует внимания к последовательности символов и их группировке, так как производитель использует стандартизированную систему обозначений.

Типовые элементы маркировки

Маркировка	Расшифровка	Пример
Буквенный префикс	Серия карбюратора	VM, TM, HSR, BST
Первые 2 цифры	Диаметр диффузора (мм)	24, 30, 38, 42
Символ после диаметра	Тип крепления/конфигурация	SS (верхний впуск), SC (фланцевое)
Число после дефиса	Модификация жиклёров и настройки	52, 63, 81
Дополнительные буквы	Особенности конструкции	R (с ускорительным насосом), T (с термостатом)

Пример полной расшифровки: Маркировка VM36-83 обозначает:

• VM - серия круглого типа для мотоциклов
• 36 - диаметр диффузора 36 мм
• 83 - заводская конфигурация жиклёров для определённых двигателей

Важные нюансы:

1. Маркировки HSR42 и HSR45 отличаются только диаметром диффузора
2. Суффикс SS в BST40SS указывает на верхнее расположение топливного входа
3. Цифры после точки (например, TM36-68.3) обозначают ревизию конструкции

Проверка оригинальности и защита от подделок

Оригинальные карбюраторы Mikuni имеют несколько уровней защиты. На корпусе всегда присутствует четкая маркировка с логотипом бренда и серийным номером, выполненная лазерной гравировкой или штамповкой. Шрифт должен быть ровным, без размытых краев или неровных линий. Упаковка отличается качественной полиграфией, наличием голографических наклеек и QR-кодов для верификации.

Подделки часто выдают себя несоответствием веса (используют более легкие сплавы), грубой обработкой поверхностей, неполной комплектацией или отсутствием защитных элементов. Особое внимание уделите качеству резьбы форсунок и материалам уплотнителей – оригинальные детали сохраняют эластичность в широком температурном диапазоне.

Ключевые методы проверки

• Визуальный осмотр маркировки: Оригинал имеет симметричный логотип "MIKUNI" без орфографических ошибок. Серийный номер наносится на корпус и дублируется на упаковке.
• Проверка QR-кода и голограмм: Отсканируйте код через официальное приложение Mikuni (доступно на сайте производителя). Голографические стикеры меняют цвет под разными углами.
• Анализ комплектующих: В набор входят фирменные прокладки с тиснением, иглы с полированными поверхностями и инструкция на японском/английском с водяными знаками.

Характеристика	Оригинал	Подделка
Материал корпуса	Алюминиевый сплав с матовым покрытием	Потемневший или слишком легкий металл
Форсунки	Хромированные, с зеркальной поверхностью	Тусклые, с рисками или шероховатостями
Упаковка	Плотный картон, логотип UV-печатью	Мягкая тара, размытые изображения

1. Сверяйте серийный номер на сайте Mikuni или через авторизованных дилеров.
2. Проверяйте соответствие модели заявленным характеристикам (например, диаметр диффузора у подделок часто не соответствует маркировке).
3. Избегайте покупок на неофициальных площадках – 95% контрафакта распространяется через мелкие онлайн-магазины и аукционы.

Важно: Использование контрафактных карбюраторов ведет к некорректной работе двигателя, повышенному расходу топлива и ускоренному износу деталей. Гарантия на подделки отсутствует.

Совместимость с современным биотопливом E10

Совместимость карбюраторов Mikuni, особенно старых моделей, с современным биотопливом E10 (содержащим до 10% этанола) вызывает серьезные вопросы. Основная проблема заключается в воздействии этанола на материалы, из которых изготовлены компоненты карбюратора.

Этанол обладает свойствами растворителя и гигроскопичен (впитывает воду). Это приводит к нескольким ключевым проблемам: деградации резиновых уплотнений и диафрагм, набуханию или разрушению поплавков из определенных материалов (например, пенопласта), коррозии алюминиевых деталей корпуса и жиклеров, а также образованию отложений и лакообразных пленок, забивающих тонкие каналы и жиклеры.

Особенности совместимости разных моделей Mikuni

Совместимость напрямую зависит от возраста и конкретной модели карбюратора:

• Современные модели (например, TM, HSR, BST): Производитель постепенно адаптирует материалы. Новые карбюраторы часто используют этанолостойкие резиновые компоненты (диафрагмы, уплотнительные кольца, игольчатые клапаны) и поплавки из стойкого пластика. Однако, даже в них алюминиевые детали и латунные жиклеры остаются уязвимыми к коррозии при длительном контакте с E10, особенно при наличии влаги.
• Винтажные и классические модели (VM, PHH, Flat-Slide RS и др.): Подавляющее большинство этих карбюраторов не рассчитаны на использование E10. Их резиновые детали (диафрагмы ускорительного насоса, уплотнения осей дросселя, игольчатые клапаны, поплавки) быстро разрушаются под действием этанола. Пенопластовые поплавки набухают и теряют плавучесть. Риск коррозии алюминиевых частей и засорения жиклеров очень высок.

Использование E10 в карбюраторах Mikuni, не предназначенных для этого, неизбежно ведет к ухудшению работы (неустойчивый холостой ход, провалы, затрудненный пуск), утечкам топлива из-за разрушения уплотнений и в конечном итоге к необходимости дорогостоящего ремонта или замены карбюратора. Для старых моделей настоятельно рекомендуется либо использовать топливо без этанола, либо проводить полную модернизацию с заменой всех неметаллических компонентов на современные этанолостойкие аналоги.

Разборка карбюратора по шагам для чистки

Перед началом работ подготовьте чистую рабочую зону, набор отверток (крестовых и плоских), пассатижи с тонкими губками, контейнеры для сортировки мелких деталей, очиститель карбюратора и сжатый воздух. Обязательно сфотографируйте исходное положение тросов, пружин и жиклеров для корректной сборки.

Отсоедините топливный шланг, снимите карбюратор с двигателя, ослабив хомуты впускного коллектора. Демонтируйте воздушную заслонку (если применимо) и отсоедините тросы газа и подсоса, аккуратно вытащив их из креплений. Слейте остатки топлива через дренажное отверстие.

Пошаговая разборка

1. Снимите верхнюю крышку: Выкрутите винты крепления. Извлеките возвратную пружину дроссельной заслонки вместе с иглой.
2. Демонтируйте поплавковую камеру: Открутите винты на дне карбюратора. Осторожно снимите корпус камеры, придерживая поплавок и ось поплавка.
3. Извлеките поплавковый механизм: Аккуратно выньте ось поплавка. Снимите поплавок и игольчатый клапан, запомните их ориентацию.
4. Выкрутите жиклеры:
   • Главный жиклер (находится под иглой в эмульсионной трубке)
   • Жиклер холостого хода (расположен сбоку в дроссельной зоне)
   • Топливный жиклер холостого хода (рядом с воздушным)
5. Снимите эмульсионную трубку: Аккуратно вытащите её из колодца, используя плоскую отвертку.
6. Демонтируйте дроссельную заслонку: Открутите винты крепления заслонки, извлеките ось. Не допускайте деформации заслонки!
7. Выньте пусковое устройство (если есть): Отсоедините тягу, снимите диафрагму и пружину.

Деталь	Особенности очистки
Жиклеры	Продуть сжатым воздухом, проверить просвет иглой подходящего диаметра
Каналы карбюратора	Промыть очистителем, использовать тонкую проволоку для засоров
Поплавковая камера	Удалить отложения мягкой щеткой, протереть безворсовой тканью
Игла клапана	Проверить конус на износ, протереть спиртом

Консервация техники при длительном хранении

Длительный простой техники с карбюратором Mikuni требует обязательной консервации для предотвращения окисления топлива, коррозии деталей и засорения каналов. Особое внимание уделяется топливной системе, где остатки бензина образуют лаковые отложения, нарушающие работу жиклёров, игольчатого клапана и дроссельных заслонок.

Процедура начинается с полной очистки карбюратора: демонтаж поплавковой камеры, извлечение жиклёров, продувка каналов сжатым воздухом. Обязательно удаляются остатки топлива из бака и топливопроводов, так как современные марки бензина содержат присадки, быстро теряющие стабильность.

Этапы консервации карбюратора Mikuni

1. Слив топлива: Полностью опустошить бак, карбюратор и топливный фильтр.
2. Обработка внутренних полостей:
   • Распылить в камеры и воздушные каналы аэрозольное консервирующее масло (например, SAE 20)
   • Протереть наружные поверхности антикоррозийным составом
3. Защита топливной системы:
   • Заполнить бак на 95% стабилизированным бензином со спецприсадками
   • Прогреть двигатель 5-7 минут для циркуляции смеси по системе
4. Механическая защита: Установить заглушки на впускной и выпускной патрубки.

Элемент	Рекомендуемые материалы	Периодичность контроля
Поплавковая камера	Аэрозоль-консервант на силиконовой основе	Каждые 3 месяца
Резиновые уплотнители	Силиконовая смазка	Перед консервацией
Винты регулировки	Графитовая смазка	При постановке/снятии с хранения

После расконсервации обязательна промывка карбюратора в ультразвуковой ванне с последующей продувкой. Особое внимание уделяют калибровочным отверстиям жиклёров – их прочищают медной проволокой. Резиновые манжеты и диафрагмы проверяют на эластичность: затвердевшие детали подлежат замене во избежание подсоса воздуха.

Альтернативные бренды: сопоставимые аналоги Mikuni

Помимо Mikuni, на рынке представлено несколько авторитетных производителей карбюраторов, предлагающих продукцию схожего качества и функциональности для мототехники, снегоходов и маломерных судов. Эти бренды разрабатывают системы питания, способные конкурировать по производительности, надежности и точности настройки.

Выбор альтернативы зависит от специфики применения, бюджета и доступности запчастей. Некоторые аналоги специализируются на определенных типах двигателей или видах спорта, предлагая уникальные конструктивные решения.

Ключевые конкуренты и их особенности

Следующие бренды заслуживают внимания как прямые конкуренты Mikuni:

• Keihin (Япония) - Флагманский аналог. Высокоточные карбюраторы для спортивных мотоциклов (модели FCR, PWK). Отличаются сложной конструкцией с ускорительным насосом и стабильной работой на высоких оборотах.
• Dell'Orto (Италия) - Европейская альтернатива. Широкий ассортимент для мопедов, скутеров (серия PHVA) и классических мотоциклов. Известны ремонтопригодностью и доступностью комплектующих.
• Bing (Германия) - Специализация на ретро-технике. Карбюраторы для винтажных мотоциклов (особенно BMW и European brands). Ценятся за аутентичность и простоту конструкции.

Бренд	Страна	Ключевые модели	Сильные стороны
Keihin	Япония	FCR, PWK, PD	Производительность, точность дозирования
Dell'Orto	Италия	PHVA, VHSB, SHA	Ремонтопригодность, доступность
Bing	Германия	54/94, 1/26/150	Аутентичность, простота

При выборе между аналогами критически важно учитывать совместимость с конкретным двигателем и наличие опций для тонкой настройки (регулировочные иглы, жиклеры разных калибров). Некоторые бренды, как Dell'Orto, предлагают более бюджетные решения для повседневной эксплуатации, тогда как Keihin чаще используется в профессиональном спорте.

1. Проверьте совместимость посадочных размеров и тяги управления дросселем.
2. Оцените доступность ремкомплектов и сменных жиклеров на рынке.
3. Сравните системы регулировок (количество винтов, наличие ускорительного насоса).

Список источников

Информация о карбюраторах Mikuni.

Технические характеристики и модели.

• Официальная документация и каталоги производителя Mikuni
• Технические руководства по обслуживанию мототехники
• Специализированные издания по автомобильным и мотоциклетным системам питания
• Экспертные статьи в профильных журналах
• Инженерные справочники по устройству карбюраторов
• Форумы и сообщества специалистов по тюнингу двигателей
• Исторические обзоры развития карбюраторных систем Японии
• Сравнительные тесты моделей Mikuni в независимых публикациях

Видео: Настройка карбюратора Mikuni VM24


• Бумер - значение слова и история жаргона

• Снегоходные приставки для мотоблока - отзывы и инструкции для самостоятельного изготовления

• Блок розжига биксенона - устройство и правила подбора
