Карданный вал на Ниву Шевроле - устройство, работа и замена

Статья обновлена: 18.08.2025

Карданный вал в конструкции Нивы Шевроле выполняет критически важную функцию – передает крутящий момент от раздаточной коробки к заднему мосту. Эта деталь испытывает постоянные высокие нагрузки при эксплуатации внедорожника.

Понимание устройства, принципа работы и особенностей обслуживания карданного вала необходимо каждому владельцу. Неисправности данного узла напрямую влияют на безопасность движения и могут привести к серьезным поломкам трансмиссии.

В статье подробно рассматривается конструкция кардана Нивы Шевроле, его расположение под днищем автомобиля, принцип передачи усилия через шарниры и шлицевое соединение. Отдельное внимание уделено диагностике неполадок, ремонту крестовин и подвесного подшипника, а также полной замене узла.

Точное расположение карданного вала под автомобилем

Карданные валы на Ниве Шевроле расположены продольно под днищем автомобиля, симметрично относительно центрального тоннеля. Они соединяют раздаточную коробку (раздатку) с редукторами ведущих мостов, обеспечивая передачу крутящего момента.

Автомобиль оснащён двумя независимыми карданными валами: передний вал направлен к редуктору переднего моста, задний – к редуктору заднего моста. Оба вала проходят параллельно продольной оси авто с небольшим наклоном, обусловленным разницей высот между агрегатами.

Детализация позиций и креплений

Конструктивные точки крепления:

Передний карданный вал
- Передний фланец: редуктор переднего моста
- Задний фланец: выходной вал раздаточной коробки
Задний карданный вал
- Передний фланец: раздаточная коробка
- Задний фланец: редуктор заднего моста

Элемент	Расположение относительно центра авто	Зазор до элементов кузова
Передний вал	Между раздаткой и передним мостом	40-60 мм до тоннеля
Задний вал	Между раздаткой и задним мостом	60-80 мм до тоннеля

Критические зоны контроля: шлицевые соединения у раздатки, крестовины вблизи мостов, защитные кожухи. Элементы фиксируются болтами через эластичные муфты, компенсирующие вибрации. При визуальном осмотре требуется проверять зазоры между валами и элементами выхлопной системы.

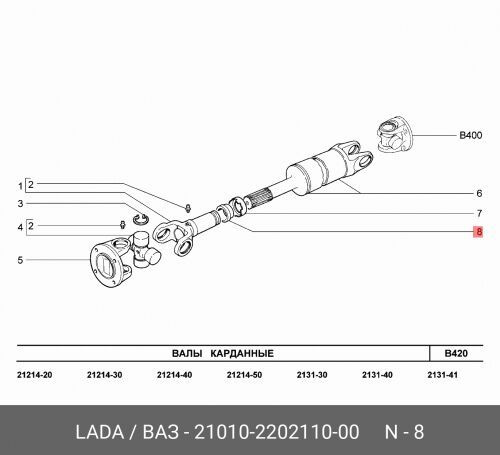

Конструкция и ключевые компоненты карданной передачи

Карданная передача Нивы Шевроле представляет собой вал, передающий крутящий момент от раздаточной коробки к ведущим мостам (переднему и заднему) под изменяющимися углами. Она компенсирует перемещения мостов относительно кузова при движении по неровностям.

Конструктивно кардан состоит из центральной трубы (вала), на концах которой жестко закреплены вилки карданных шарниров. Для соединения с агрегатами используются фланцы или шлицевые соединения. Задний карданный вал дополнительно оснащен подвесным подшипником, фиксирующим его на кузове.

Основные элементы карданного вала

Ключевыми компонентами конструкции являются:

Труба (вал): Основной силовой элемент, передающий крутящий момент.
Карданный шарнир (крестовина): Обеспечивает передачу момента под углом. Состоит из:
- Двух взаимно перпендикулярных вилок (вилка вала и фланцевая вилка)
- Четырех игольчатых подшипников в стаканах
- Крестовины с четырьмя цапфами
- Стопорных колец, масленок и сальников
Скользящее шлицевое соединение: Компенсирует изменение длины вала (на заднем кардане). Включает шлицевую втулку и вилку.
Подвесной подшипник: Поддерживает задний карданный вал, крепится к кузову через кронштейн. Содержит шариковый или роликовый подшипник в обойме.
Фланцы: Жестко крепятся к фланцам раздаточной коробки и редукторов мостов болтами.
Балансировочные пластины: Небольшие грузики на трубе, обеспечивающие динамическую балансировку вала.

Компонент	Назначение	Особенности на Ниве Шевроле
Карданный шарнир (крестовина)	Передача момента под углом, компенсация несоосности	Игольчатые подшипники, требующие регулярной смазки через пресс-масленки. Две крестовины на валу.
Скользящее шлицевое соединение	Компенсация осевого перемещения вала	Присутствует только на заднем кардане. Требует защиты от грязи и смазки.
Подвесной подшипник	Поддержка вала, снижение вибраций	Используется только на заднем кардане. Неразборный, часто выходит из строя при повреждении пыльника.
Фланцы	Жесткое соединение с агрегатами	Крепление на 4 болта. Уплотнительное резиновое кольцо для защиты шлицов (на скользящей вилке).

Принцип работы основан на преобразовании вращательного движения между несоосными валами шарнирами Гука. Крестовина позволяет вилкам качаться относительно друг друга в двух плоскостях. Скользящая вилка компенсирует изменение расстояния между раздаткой и мостом, а подвесной подшипник гасит колебания длинного заднего вала.

Принцип работы двойного карданного шарнира

Двойной карданный шарнир (карданная передача) компенсирует неравномерность вращения валов, возникающую при работе одиночного шарнира. Конструктивно он состоит из двух карданных шарниров неравных угловых скоростей (крестовин), соединённых промежуточным валом, и вилки скольжения. Крестовины монтируются на входном и выходном валах под одинаковым углом.

Ключевой принцип компенсации основан на синхронизации фаз работы шарниров. Вилка второго шарнира устанавливается относительно вилки первого со смещением на 90° (перпендикулярно). Когда первый шарнир создаёт опережение угловой скорости выходного вала относительно входного, второй шарнир формирует равнозначное отставание. В результате неравномерности взаимно нейтрализуются.

Ключевые условия синхронизации

Равенство углов между осями валов на обоих шарнирах
Правильная фазировка (вилки установлены под 90° друг к другу)
Жёсткая кинематическая связь между шарнирами через промежуточный вал

Элемент	Роль в компенсации
Первый шарнир (крестовина)	Создаёт переменную угловую скорость на промежуточном валу
Второй шарнир (крестовина)	Преобразует переменную скорость в постоянную на выходном валу
Вилка скольжения	Компенсирует изменение длины вала при работе подвески

При соблюдении этих условий выходной вал вращается с постоянной скоростью, равной скорости входного вала, несмотря на изменение углов передачи. Вилка скольжения дополнительно обеспечивает осевое перемещение вала при деформации подвески, сохраняя работоспособность узла в динамике.

Этапы проверки кардана на вибрацию и стук

Тщательный визуальный осмотр является первым и обязательным шагом. Проверьте состояние всех пыльников крестовин – они должны быть целыми, без трещин и разрывов, надежно зафиксированными хомутами. Осмотрите карданный вал на предмет механических повреждений, вмятин или следов ударов, которые могли нарушить его балансировку. Убедитесь в отсутствии видимой деформации трубы вала.

Обратите внимание на следы масла или смазки на кардане и под автомобилем в районе его расположения. Проверьте надежность затяжки всех крепежных болтов фланцев кардана как со стороны раздаточной коробки (РК), так и со стороны редуктора заднего моста (РЗМ). Ослабление этих болтов – частая причина стуков и вибраций.

Проверка на подъемнике или смотровой яме (с соблюдением мер безопасности!)

Проверка люфтов (стуков):
- Крестовины: Возьмитесь рукой за карданный вал вблизи проверяемой крестовины. Попытайтесь резко провернуть вал в разные стороны (вокруг его оси) и покачать его вверх-вниз/влево-вправо. Чрезмерный люфт, ощутимый щелчок или стук в шарнире крестовины указывает на ее износ.
- Шлицевое соединение: Сдвиньте карданный вал вдоль его оси (обычно в сторону заднего моста). Изношенные шлицы допускают заметный продольный люфт, который часто сопровождается глухим стуком при трогании с места или резком изменении нагрузки.
- Подвесной подшипник: Возьмитесь рукой за корпус подвесного подшипника. Попытайтесь сдвинуть его вверх-вниз и в стороны. Допустимый люфт очень мал. Чувствительный люфт, скрип или хруст при вращении вала рукой – признаки неисправности подшипника.
- Фланцы РК и РЗМ: Проверьте люфт во фланцах раздатки и редуктора заднего моста, взявшись за них. Люфт здесь обычно указывает на проблемы внутри агрегатов (износ подшипников, шестерен), а не самого кардана.
Проверка вибрации (имитация движения):
- Установите рычаг КПП в нейтральное положение.
- Надежно зафиксируйте автомобиль на подъемнике/в яме стояночным тормозом и противооткатными упорами.
- Попросите помощника плавно повысить обороты двигателя до 60-80 км/ч (по тахометру, ориентируясь на ~2500-3000 об/мин для 4-й передачи). Крайне важно обеспечить безопасность помощника!
- Внимательно наблюдайте за карданным валом. Явная вибрация (дрожание, "восьмерка") на определенных оборотах указывает на проблему балансировки, деформацию вала, сильный износ крестовин или подвесного подшипника.
- Попробуйте воспроизвести вибрацию на разных передачах (при разной скорости вращения кардана).

Помните, что вибрация на кузове может передаваться не только от кардана, но и от разбалансированных колес, изношенных ШРУСов, сайлентблоков, тормозных дисков или неисправностей двигателя/КПП. Диагностика стука и вибрации требует системного подхода и проверки всех возможных источников.

Диагностика износа крестовин и подвесного подшипника

Износ крестовин кардана проявляется характерными щелчками или металлическим стуком при трогании с места, резком разгоне или переключении передач. Люфт в шарнирах усиливается при изменении крутящего момента, что ощущается как серия ударов под днищем автомобиля. Для проверки необходимо вывесить заднюю ось, установить рычаг КПП в нейтраль и вручную проворачивать карданный вал в разные стороны, фиксируя зазор между фланцами.

Изношенный подвесной подшипник вызывает гул или вой на определенных скоростях (обычно 60-80 км/ч), который исчезает при разгоне или сбросе газа. Вибрация в кузове нарастает пропорционально скорости и особенно заметна в зоне задних сидений. При визуальном осмотре обращают внимание на трещины резинового корпуса опоры, следы коррозии и смещение подшипника относительно кронштейна.

Методы диагностики

Проверка осевого люфта: зафиксировать фланец редуктора монтировкой, попытаться сдвинуть кардан вдоль оси. Допустимый зазор – не более 0,5 мм.
Контроль радиального биения: индикаторная стойка устанавливается на средней части вала. Превышение значения 0,8 мм указывает на деформацию трубы.
Тест на перекосы: при вывешенных колесах проворачивать вал с одновременным нажатием на педаль тормоза – скрип свидетельствует о заклинивании игольчатых подшипников крестовин.

Дефектный узел	Типичные симптомы	Экспресс-проверка
Крестовины	Щелчки при старте, вибрация на разгоне	Рывковое вращение вала рукой при зажатом тормозе
Подвесной подшипник	Монотонный гул на скорости, вибрация сидений	Раскачивание вала вверх-вниз в зоне кронштейна

Важно: диагностику проводят только на заглушенном двигателе с выключенной передачей. Перед проверкой очистите шлицевые соединения от грязи – заклинивание из-за загрязнений может маскировать истинный износ. При замене крестовин всегда меняйте стопорные кольца и проверяйте соосность валов.

Технология замены крестовины кардана Нива-Шевроле в гаражных условиях

Перед началом работ подготовьте необходимые инструменты: съемник для крестовин (или оправки подходящего диаметра), молоток, зубило, пассатижи, набор гаечных ключей, ветошь, новую крестовину с игольчатыми подшипниками и стопорными кольцами. Обязательно очистите карданный вал от грязи, особенно в зоне вилок.

Установите автомобиль на эстакаду или смотровую яму, зафиксируйте колеса противооткатными башмаками. Снимите карданный вал целиком, предварительно отметив взаимное расположение фланцев маркером для сохранения балансировки. Разложите компоненты на чистой поверхности.

Пошаговый процесс замены

Снятие стопорных колец:
- Пассатижами или тонкой отверткой извлеките стопорные кольца из пазов вилки
- При закисании аккуратно подденьте кольца зубилом
Выпрессовка старой крестовины:
- Закрепите вилку в тисках с мягкими губками
- Съемником или оправкой (подходящим по диаметру металлическим предметом) выбейте чашки подшипников через противоположные отверстия
- При отсутствии съемника используйте молоток и оправку, нанося строго соосные удары
Подготовка посадочных мест:
- Тщательно удалите заусенцы и следы коррозии в отверстиях вилок
- Промойте полости керосином, высушите сжатым воздухом
- Проверьте целостность канавок для стопорных колец
Установка новой крестовины:
- Вставьте крестовину в вилку, совместив оси
- Наденьте чашки подшипников, предварительно заполнив их смазкой
- Поочередно запрессовывайте чашки съемником/оправкой до появления канавок под кольца
- Контролируйте легкость вращения шипа крестовины
Фиксация стопорными кольцами:
- Установите новые стопорные кольца в пазы с обеих сторон
- Проверьте зазор между кольцом и чашкой (0.1-0.5 мм)
- При отсутствии зазора замените кольца на более толстые из ремкомплекта

Соберите карданный вал в обратной последовательности, соблюдая метки балансировки. Проверьте отсутствие люфтов и плавность вращения шарнира перед установкой на автомобиль. После монтажа кардана произведите пробную поездку с контролем вибраций.

Инструкция по замене подвесного подшипника карданного вала

Замена подвесного подшипника требует снятия карданного вала и предварительной разметки фланцев для сохранения балансировки. Работы проводятся на эстакаде или подъемнике с обязательной фиксацией задних колес противооткатными упорами.

Потребуются: домкрат, набор торцевых головок (13-17 мм), съемник стопорных колец, молоток, монтажная лопатка, новая крестовина подшипника и стяжные хомуты. Перед демонтажем очистите соединения от грязи WD-40.

Последовательность работ

Снимите защиту картера (4 болта М8) для доступа к переднему фланцу.
Пометьте взаимное положение фланцев редуктора и кардана краской.
Открутите гайки крепления заднего кардана к редуктору (4 болта М12).
Сдвиньте вал вперед, отсоединив заднюю часть от редуктора.
Выбейте шпильки крестовины молотком через медную оправку.

Этап	Контрольный параметр
Установка нового подшипника	Запрессовка до упора без перекоса
Затяжка хомутов	Момент 23-25 Н·м

Соберите узел в обратной последовательности, совмещая метки на фланцах. После монтажа проверьте отсутствие вибраций при движении на скорости 60-80 км/ч. Люфт в новом подшипнике не допускается.

Снятие и установка всего карданного вала: последовательность действий

Перед началом работ убедитесь, что автомобиль надежно зафиксирован на подъемнике или эстакаде, коробка передач установлена в нейтральное положение, а под колеса подложены противооткатные упоры. Подготовьте необходимый инструмент: набор гаечных ключей, торцевые головки, молоток, монтажную лопатку, съемник стопорных колец (при наличии) и маркер для меток.

Внимательно осмотрите карданный вал на предмет установки балансировочных грузиков – их расположение критично для последующей сборки. При отсутствии заводских меток на фланцах разборных шарниров, самостоятельно нанесите маркером четкие ориентиры взаимного положения вилок перед демонтажем для сохранения балансировки.

Последовательность снятия карданного вала

Ослабьте гайки крепления карданного вала к фланцу редуктора заднего моста.
Открутите гайки крепления к фланцу раздаточной коробки (или коробки передач для переднего вала).
Сдвиньте вал вдоль шлицевого соединения в сторону заднего моста, освободив шпильки фланца РК.
Осторожно опустите заднюю часть вала вниз, отсоединив его от редуктора.
Полностью снимите карданный вал с автомобиля, контролируя положение скользящей муфты.

Установка карданного вала

Очистите посадочные поверхности фланцев редуктора и раздатки от грязи и остатков старого герметика.
Поднимите карданный вал, совместив метки на вилках (при наличии).
Введите шлицы скользящей муфты в зацепление с валом РК, не допуская перекоса.
Наденьте фланец вала на шпильки фланца раздаточной коробки.
Равномерно затяните крепежные гайки обоих фланцев крест-накрест с моментом 60-80 Н·м.

После монтажа проверьте отсутствие контакта вала с элементами кузова или топливными магистралями на всех режимах хода подвески. Обязательно проведите тестовую поездку с постепенным набором скорости для выявления вибраций. При их возникновении – немедленно остановитесь и проверьте совпадение меток, правильность затяжки гаек и целостность подвесного подшипника.

Профилактика поломок: балансировка и обслуживание узла

Регулярное обслуживание и балансировка карданного вала критически важны для предотвращения преждевременного износа трансмиссии Нивы Шевроле. Пренебрежение этими процедурами приводит к возникновению вибраций, разрушению крестовин, подвесного подшипника, повреждению раздаточной коробки и редукторов. Систематический контроль состояния узла существенно повышает его ресурс и снижает риск внезапных отказов.

Основное внимание уделяется сохранению соосности валов и минимизации биений. Вибрации, особенно проявляющиеся на скоростях 60-90 км/ч или при изменении нагрузки, – прямой сигнал о необходимости проверки балансировки. Своевременное устранение дисбаланса предотвращает ударные нагрузки на шарниры и опоры, сохраняя целостность всего узла.

Ключевые профилактические мероприятия

Плановые осмотры и обслуживание:

Смазка шлицевого соединения и крестовин: Проводите через каждые 10-15 тыс. км пробега с помощью шприца через пресс-маслёнки. Используйте только рекомендованные тугоплавкие смазки (ШРБ-4, Фиол-2У).
Контроль затяжки крепёжных болтов фланцев: Проверяйте момент затяжки (88-108 Н·м) при каждом ТО.
Диагностика люфтов: Вручную проверяйте осевой и радиальный люфт кардана, крестовин и подвесного подшипника на эстакаде. Допустимый осевой люфт шлицев – до 0.5 мм.

Балансировка карданного вала:

Показания к проведению:
- Замена компонентов (крестовины, подшипник, шлицевая часть).
- Деформация трубы (например, после удара).
- Появление вибраций в кузове при разгоне.
Процедура: Выполняется только на специализированном стенде после демонтажа вала. Мастер устанавливает балансировочные грузики в расчётных точках для компенсации дисбаланса. Допустимое отклонение – не более 15-20 г·см.
Маркировка: При демонтаже отмечайте взаимное положение фланцев и трубы мелом для сохранения исходной балансировки при установке.

Компонент	Параметр контроля	Периодичность
Крестовины	Плавность хода, отсутствие заеданий и зазоров	Каждые 20 тыс. км
Подвесной подшипник	Шум, люфт, целостность резиновой опоры	Каждые 30 тыс. км
Шлицевое соединение	Осевой люфт, плавность перемещения	Каждое ТО

Защита от коррозии: Очищайте вал от грязи после эксплуатации в агрессивных средах. Наносите антикоррозийные составы на трубу, избегая попадания на шлицы и шарниры. Контролируйте состояние защитных чехлов крестовин – трещины приводят к вымыванию смазки и попаданию абразива.
