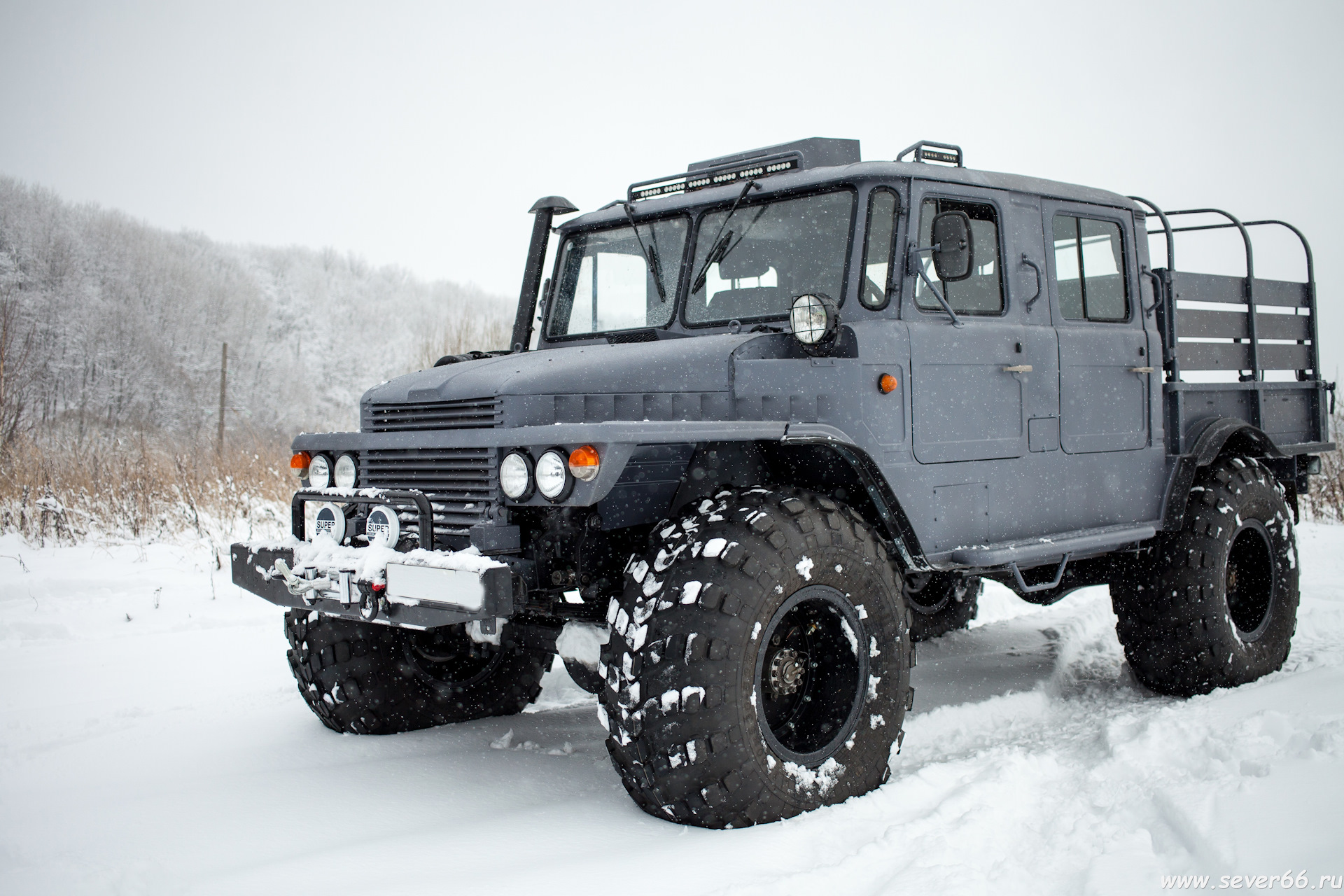

Кастомный вездеход ГАЗ-66 - конструкция, отличия, технические параметры

Статья обновлена: 18.08.2025

Легендарный ГАЗ-66, известный своей проходимостью и надежностью, давно стал базой для экстремальных кастомных проектов.

Перестроенные версии трансформируют военный грузовик в мощный вездеход, способный покорять самые сложные ландшафты.

В обзоре рассмотрим ключевые особенности, технические решения и характеристики таких машин, созданных для бездорожья.

Демонтаж штатного кузова и подготовка рамы

Демонтаж заводского кузова ГАЗ-66 – первый критический этап перестройки в вездеход. Процедура начинается с отсоединения всех коммуникаций: электропроводки, топливных магистралей, тросов управления и элементов пневмосистемы. Особое внимание уделяется сохранности разъемов и герметизации открытых патрубков для предотвращения загрязнений. Крепежные болты кузова к раме предварительно обрабатываются проникающей смазкой из-за высокой вероятности коррозии.

После снятия кузова выполняется тщательная дефектовка рамы. Используя пескоструйную обработку или механические щетки, удаляются следы коррозии, старые слои краски и технологические загрязнения. Обязательно проверяются зоны сварных швов лонжеронов, кронштейнов рессор и усилителей на предмет трещин. Все проблемные участки рамы усиливаются накладками из листовой стали толщиной 3-5 мм, привариваемыми с перекрытием дефекта минимум на 30 мм по периметру.

Ключевые операции при подготовке рамы

• Модификация геометрии: Укорачивание заднего свеса рамы на 200-400 мм для улучшения угла съезда
• Установка новых кронштейнов: Монтаж усиленных точек крепления для нестандартных топливных баков, лебедок и навесного оборудования
• Защитное покрытие: Нанесение трехслойного антикоррозийного покрытия (фосфатирующий грунт + эпоксидная основа + полиуретановый финиш)

Параллельно подготавливаются площадки для монтажа кастомных силовых элементов: усилителей подрамника двигателя, точек крепления независимой подвески и защитных шноркелей. Все сварочные работы ведутся с контролем геометрии рамы лазерным нивелиром, допуская перекос не более 1,5 мм на погонный метр. Финишным этапом становится фрезеровка монтажных плоскостей под новый кузов для обеспечения равномерного прилегания.

Усиление рамы для внедорожных нагрузок

Базовая рама ГАЗ-66, несмотря на запас прочности, испытывает критические перегрузки при экстремальном бездорожье: скручивание на перекосах, ударные нагрузки от препятствий и постоянная вибрация ускоряют усталость металла. Без модификаций высока вероятность появления трещин в лонжеронах или поперечинах, особенно в зонах концентрации напряжений – возле кронштейнов рессор, креплений двигателя и лебедки.

Качественное усиление требует комплексного подхода: анализа слабых мест, выбора материалов (чаще низколегированная сталь толщиной 3-8 мм), точной подгонки элементов и профессионального сваривания. Игнорирование этих этапов ведет к перерасходу металла, увеличению массы и риску непредсказуемого разрушения конструкции.

Ключевые методы усиления

• Накладки на лонжероны: Продольные пластины вдоль всей длины или на критичных участках (передняя часть, места крепления мостов). Соединяются с рамой сплошным швом.
• Дополнительные поперечины: Установка усиленных траверс (часто коробчатого сечения) между лонжеронами для противодействия скручиванию и распределения нагрузок от оборудования (лебедка, КМУ).
• Укосы и раскосы: Треугольные вставки или диагональные трубы в углах соединения лонжеронов и поперечин для повышения жесткости узлов.
• Локальные косынки: Усиление зон крепления рессор, кронштейнов подвески, точек установки силового агрегата и лебедки для предотвращения отрыва.
• Замена штатных крепежных элементов: Применение усиленных болтов увеличенного диаметра и класса прочности.

Параметр	Стандартная рама	Усиленная рама
Материал накладок/косынок	-	Сталь 09Г2С, Ст3 (3-8 мм)
Тип сварных швов	Прерывистый	Сплошной (с проваром)
Дополнительные поперечины	4-5 шт	6-8 шт
Уязвимость к скручиванию	Высокая	Снижена на 40-60%

Результатом грамотного усиления становится значительное повышение ресурса конструкции: рама уверенно воспринимает удары днищем о грунт, нагрузки от застрявшего колеса при работе лебедки и длительную тряску. Критически важно соблюдать баланс прочности и веса – чрезмерное утяжеление ухудшает проходимость и динамику.

Обязательный этап после модернизации – контроль качества сварных швов (визуальный, магнитопорошковый) и тестовые выезды с постепенным наращиванием сложности препятствий для выявления скрытых дефектов.

Расчеты на прочность несущей конструкции

Расчеты на прочность несущей рамы кастомного вездехода ГАЗ-66 – критический этап проектирования, определяющий безопасность и ресурс машины в экстремальных условиях. Неучтенные нагрузки приводят к деформациям, трещинам или разрушению конструкции при преодолении бездорожья, что требует комплексного анализа всех действующих сил.

Особое внимание уделяется перераспределению нагрузок из-за модификаций: установки усиленных подвесок, дополнительного оборудования (лебедки, КМУ), изменения центра тяжести при увеличении клиренса или монтаже кузова-фургона. Стандартные параметры базового шасси недостаточны, так как эксплуатационные нагрузки кастомного вездехода многократно превышают заводские.

Факторы и методы расчета

Ключевые нагрузки, учитываемые в расчетах:

• Статические: вес двигателя, КПП, топливных баков, навесного оборудования, груза и пассажиров.
• Динамические: удары при преодолении препятствий, крутящий момент от двигателя, силы инерции при торможении/разгоне.
• Переменные циклические: вибрации от бездорожья, вызывающие усталость металла (анализируются по методикам ГОСТ 25.502-79).

Основные этапы расчета включают:

1. Построение 3D-модели рамы с точным расположением точек крепления агрегатов.
2. Определение максимальных нагрузок на оси с учетом полной массы (до 5–6 т для кастомных версий).
3. Расчет напряжений в критичных сечениях (зоны крепления рессор, лонжероны, поперечины) методом конечных элементов (МКЭ).
4. Проверка запаса прочности: не менее 2.5–3 для ударных нагрузок и 1.8–2 для статических.

Параметр	Значение для ГАЗ-66	Требования к кастомной раме
Допустимое напряжение на изгиб	250–300 МПа	Не более 200 МПа (с запасом)
Коэффициент запаса прочности	1.5–2	2.5–3.5
Материал лонжеронов	Сталь 09Г2С	Сталь 30ХГСА (предел прочности ≥ 900 МПа)

Применение МКЭ (в ПО типа ANSYS или SolidWorks Simulation) позволяет выявить концентраторы напряжений и оптимизировать конструкцию. Например, усиление зон вокруг кронштейнов рессор путем добавления косынок или увеличения толщины металла до 6–8 мм. Обязательна проверка на кручение – рама должна выдерживать перекос осей до 10° без остаточных деформаций.

Выбор гибкой или независимой подвески

Гибкая (рессорная) подвеска ГАЗ-66 – классическое решение с продольными рессорами. Она обеспечивает высокую грузоподъемность, простоту конструкции и ремонтопригодность в полевых условиях. Ключевое преимущество – предсказуемое поведение на бездорожье: рессоры эффективно распределяют ударные нагрузки, сохраняя контакт колес с грунтом при переезде крупных препятствий. Однако эта система увеличивает неподрессоренные массы, что снижает комфорт на неровностях и ограничивает скорость движения.

Независимая подвеска (например, на двойных поперечных рычагах) радикально меняет характеристики вездехода. Каждое колесо перемещается автономно, минимизируя крены и улучшая стабильность на скорости. Это обеспечивает плавность хода и точное рулевое управление на укатанных поверхностях. Для бездорожья критичен увеличенный ход подвески, но реализация требует сложных инженерных решений: усиленных шарниров, амортизаторов с большим запасом хода и защиты от грязи. Стоимость и трудоемкость установки значительно выше базовой конструкции.

Критерий	Гибкая подвеска (рессоры)	Независимая подвеска
Надежность	Выше (меньше компонентов)	Требует качественных материалов
Ремонтопригодность	Проще (доступные запчасти)	Сложнее (спецоборудование)
Ход колес	Ограничен геометрией рессор	Потенциально больше (настраивается)
Комфорт	Жестче (вибрации передаются на кузов)	Мягче (изоляция неровностей)
Стоимость	Низкая (серийные компоненты)	Высокая (кастомные узлы)

Для экстремального бездорожья с акцентом на живучесть и простоту рессорная подвеска предпочтительнее. Если приоритет – скорость передвижения по пересеченной местности и комфорт, независимая система даст преимущества, но потребует:

• Тщательного расчета кинематики
• Защиты ШРУСов/рычагов от механических повреждений
• Мощных амортизаторов с резервуарами

Установка пневмоподвески для регулировки клиренса

Основной целью установки пневмоподвески на ГАЗ-66 является получение возможности оперативно изменять дорожный просвет в зависимости от текущих задач и условий движения. Это ключевое преимущество для вездехода, эксплуатируемого в разнообразном и сложном рельефе. Вместо статичного клиренса владелец получает динамически регулируемую высоту кузова над дорогой.

Конструктивно замена штатной рессорной подвески на пневматическую обычно не является полной. Чаще применяется гибридная схема: пневмобаллоны интегрируются в существующую рессорную подвеску, устанавливаясь между осью и рамой, либо дополняя рессоры, беря на себя часть нагрузки и функцию регулировки высоты. Это позволяет сохранить часть надежности оригинальной конструкции.

Ключевые особенности и преимущества

Установка системы пневмоподвески для регулировки клиренса на базе ГАЗ-66 характеризуется следующими особенностями:

• Диапазон регулировки: Позволяет изменять клиренс в пределах, как правило, от 50 до 150 мм относительно стандартного значения, в зависимости от конструкции системы и размеров пневмобаллонов.
• Управление: Регулировка осуществляется из кабины водителя с помощью блока управления (пилотных клапанов или электронного контроллера), управляющего подачей воздуха в пневмобаллоны или его стравливанием.
• Необходимое оборудование: Система включает в себя:
  • Пневмобаллоны (по одному или два на ось).
  • Ресивер (воздушный баллон) для хранения сжатого воздуха.
  • Компрессор (часто двухконтурный для надежности).
  • Магистрали подачи воздуха (трубки, шланги высокого давления).
  • Блок управления с манометрами.
  • Кронштейны и крепеж для монтажа всех компонентов.
• Преимущества:
  1. Адаптивность: Повышение проходимости на бездорожье (увеличенный клиренс) и улучшение устойчивости/управляемости на шоссе (пониженный клиренс).
  2. Уровнирование: Компенсация крена при движении по косогорам и выравнивание кузова при стоянке на неровностях или при загрузке/разгрузке.
  3. Плавность хода: Возможность регулировки жесткости подвески изменением давления в баллонах.
  4. Защита агрегатов: Увеличение клиренса минимизирует риск повреждения днища и узлов трансмиссии на препятствиях.
• Особенности монтажа: Требует тщательной проработки кронштейнов крепления пневмобаллонов к раме и мостам, обеспечения надежной защиты воздушных магистралей и электрических цепей от механических повреждений, влаги и грязи. Обязательна установка системы подготовки воздуха (влагоотделители, маслоотделители).

Эксплуатационные характеристики системы напрямую зависят от качества комплектующих, объема ресивера и производительности компрессора. Они определяют:

• Скорость подъема/опускания: Время изменения клиренса из одного крайнего положения в другое.
• Грузоподъемность: Максимальная нагрузка на ось, которую способна выдержать пневмоподвеска при сохранении функционала регулировки.
• Надежность и ремонтопригодность: Устойчивость к вибрациям, перепадам температур и возможность замены отдельных элементов в полевых условиях.

Характеристика	Штатная рессорная подвеска	Пневмоподвеска (регулируемая)
Клиренс (дорожный просвет)	Фиксированный (~315 мм)	Регулируемый (примерно +50/-100 мм от базового)
Возможность адаптации к нагрузке	Ограниченная (прогиб рессор)	Высокая (регулировка давления)
Возможность изменения жесткости	Нет	Есть
Сложность и стоимость системы	Низкая	Высокая

Подбор колёсных редукторов и УАЗовских мостов

Установка колёсных редукторов на мосты ГАЗ-66 – ключевое решение для увеличения клиренса без поднятия центра масс. Основной выбор владельцев кастомных вездеходов лежит между редукторами от УАЗа (с делителем 1,94) и агрегатами собственной разработки. УАЗовские варианты привлекают доступностью запчастей и ремонтопригодностью в полевых условиях, но требуют серьёзной доработки посадочных мест и усиления креплений из-за возросших нагрузок.

Использование УАЗовских мостов целиком – альтернатива редукторам, особенно популярная при создании облегчённых вездеходов. Передний мост УАЗа "буханки" (УАЗ-2206/3303) или "Хантера" обеспечивает: совместимость с редукторами, приемлемую ширину колеи и наличие штатного редуктора с делителем 2,52. Однако их прочность критически уступает заводским мостам ГАЗ-66, что ограничивает применение на тяжёлых машинах или при использовании шин сверхкрупного диаметра.

Критерии выбора и особенности монтажа

При подборе решения учитывайте:

• Цель установки: Увеличение дорожного просвета (редукторы) vs. снижение веса и упрощение конструкции (мосты УАЗа).
• Массогабаритные параметры вездехода: Мосты УАЗа подходят для облегчённых конструкций до ~2,5 тонн.
• Типоразмер шин: Для колёс от 37 дюймов и выше мосты УАЗа требуют обязательного усиления (закалка полуосей, стальные чугунные чашки).
• Двигатель и трансмиссия: Мощные силовые агрегаты (>150 л.с.) создают критические нагрузки для штатных УАЗовских компонентов.

Обязательные доработки при интеграции УАЗовских узлов включают:

1. Переварку кронштейнов рессор и креплений реактивных тяг под геометрию рамы ГАЗ-66.
2. Усиление чулков моста (особенно заднего) бандажами или накладками из листового металла.
3. Установку усиленных полуосей и ШРУСов (например, от компании "Валдай-Сервис").
4. Синхронизацию передаточных чисел главных пар всех мостов.

Сравнение характеристик базовых решений:

Параметр	Колёсные редукторы (на базе УАЗ)	Мосты УАЗа целиком
Прирост клиренса	~120-150 мм	~80-100 мм
Сложность монтажа	Высокая (работа с чулками)	Средняя (переделка креплений)
Ресурс под нагрузкой	Высокий (с усилением)	Ограниченный
Стоимость решения	От 70 тыс. руб.	От 40 тыс. руб. (б/у)

Окончательный выбор определяется бюджетом, требуемой проходимостью и эксплуатационными нагрузками. Комбинированный подход (редукторы + усиленные УАЗовские полуоси) часто становится оптимальным балансом надёжности и стоимости.

Расширение колеи установкой дисков с вылетом

Установка колесных дисков с увеличенным отрицательным вылетом (ET) является наиболее технологичным и надежным методом расширения колеи для ГАЗ-66. Принцип основан на смещении плоскости крепления диска относительно его центральной оси: меньший показатель ET (например, ET-50 вместо штатного ET-10) отодвигает колесо наружу, увеличивая расстояние между центрами шин противоположных колес.

Ключевое преимущество подхода – сохранение штатных ступиц, шпилек и тормозной системы без механических доработок. Это минимизирует риски деформации подшипников и сохраняет заводскую нагрузку на узлы подвески. Диски подбираются строго по посадочным параметрам (6×230 мм, ЦО 160 мм) с учетом требуемого вылета и усиленной конструкции, рассчитанной на массу вездехода.

Критерии выбора и особенности монтажа

Оптимальное расширение колеи для ГАЗ-66 составляет 80–120 мм на ось. Для расчета требуемого вылета используют формулу: ΔКолеи = 2 × (ET_штат - ET_нов). Например, замена дисков ET+10 на ET-50 даст прирост: 2 × (10 - (-50)) = 120 мм. Обязательные условия:

• Диски должны соответствовать ГОСТ Р 50511-93 по нагрузке (не менее 2000 кг/колесо)
• Использование усиленных гаек-ступиц с конусной посадкой
• Контроль зазора между шиной и элементами подвески/кузова на ходу

Параметр	Штатный диск	Вариант расширения
Вылет (ET)	+10 мм	-40...-60 мм
Прирост колеи	-	100–140 мм
Минимальная толщина	8 мм	10–12 мм
Рекомендуемый J	7.0"	8.5–9.0"

Важно: установка дисков с критичным вылетом (ET < -60) провоцирует:

1. Ускоренный износ ступичных подшипников
2. Увеличение плеча рычага подвески
3. Риск контакта шин с арок при полном вывешивании

Для компенсации нагрузок обязательна установка распорных проставок под рессоры и усиление кронштейнов реактивных штанг. После монтажа необходима проверка соосности колес и контроль момента затяжки гаек (290–320 Н∙м).

Монтаж шин низкого давления (арктических)

Установка арктических шин на ГАЗ-66 требует специализированного оборудования и строгого соблюдения технологии. Обычные шиномонтажные станки не подходят из-за гибких боковин и большого диаметра покрышек, необходимы станки с усиленной конструкцией и адаптированными захватами.

Ключевой этап – подготовка дисков: их тщательно очищают от коррозии, проверяют геометрию и целостность замочного кольца. Поверхность обода обрабатывается герметиком для предотвращения утечки воздуха через микрозазоры между диском и покрышкой.

Основные этапы и рекомендации

Последовательность операций:

1. Демонтаж старых шин с проверкой состояния дисков.
2. Нанесение слоя герметика на посадочные полки диска.
3. Прогрев шины тепловой пушкой для повышения эластичности (при температуре ниже +10°C).
4. Установка покрышки на диск с помощью монтажной лопатки, исключая перекосы.
5. Фиксация замочного кольца и начальная накачка до 0.8-1 атм для посадки бортов.

Критические аспекты:

• Использование манжетных вентилей с усиленным креплением.
• Обкатка на малых скоростях (20-30 км/ч) первые 50 км.
• Контроль давления после первых суток эксплуатации.

Параметр	Значение
Рекомендуемое давление	0.5-1.2 атм (зависит от нагрузки)
Минимальная температура монтажа	-15°C (с обязательным прогревом)
Допустимый дисбаланс	не более 120 г на сторону

Система централизованной подкачки шин

Система централизованной подкачки шин (СЦПШ) является критически важным элементом кастомного вездехода на базе ГАЗ-66, обеспечивая оперативную адаптацию давления в шинах к сложным дорожным условиям. Она позволяет водителю регулировать характеристики колес без остановки транспортного средства, что принципиально повышает проходимость на болотистых почвах, песке, каменистых участках и снежной целине.

Конструктивно система интегрируется в штатную пневмомагистраль ГАЗ-66, дополняясь распределительным коллектором, блоком управления в кабине и поворотными уплотнительными узлами (штуцерами) на ступицах каждого колеса. Для кастомных сборок часто применяются усиленные компоненты с защитой от грязи и механических повреждений, учитывающие экстремальную эксплуатацию вездехода.

Ключевые особенности и преимущества

• Диапазон регулировки давления: 0.5–3.5 кгс/см² с точностью ±0.1 кгс/см²
• Время сброса давления: ≤ 90 секунд (для всех 4 колес)
• Контроль утечек: Датчики давления в реальном времени с выводом данных на панель водителя
• Аварийный режим: Ручная подкачка компрессором при отказе автоматики

Компонент	Характеристики
Компрессор	Бесмасляный, 150 л/мин, 12 В
Распределительный блок	4 канала, латунь, защита IP54
Пневмомагистрали	Армированный ПВХ, Ø8 мм

Важно: Для внедорожных модификаций обязательна установка грязезащитных кожухов на штуцеры и дублирующая система фильтрации воздуха. Это предотвращает засорение клапанов при движении по глинистым и илистым участкам.

Доработка двигателя ЗМЗ-66 на бензин/газ

Основная цель модернизации – адаптация штатного карбюраторного агрегата под работу на комбинированном топливе (бензин А-76/АИ-80 + пропан-бутан) с сохранением надежности. Установка газобаллонного оборудования (ГБО) требует изменения системы питания и регулировки зажигания для компенсации различий в октановом числе и скорости сгорания газового топлива.

Ключевой этап – монтаж ГБО 4-го поколения с вариатором угла опережения зажигания (УОЗ), так как газ горит медленнее бензина. Дополнительно модернизируется система охлаждения: газовые форсунки интегрируются во впускной коллектор через теплоизолирующие проставки для предотвращения перегрева, устанавливается термостат с пониженным порогом открытия и усиленный радиатор.

Технические особенности доработки

Обязательные изменения:

• Замена седловых клапанов на усиленные версии (материал – жаростойкая сталь)
• Установка холодных свечей зажигания (NGK BP6ES или аналог) с уменьшенным зазором до 0,6-0,7 мм
• Доработка впускного коллектора: фрезеровка посадочных мест под газовые форсунки
• Замена бензонасоса на электрический с отдельным реле управления

Рекомендуемые улучшения:

1. Монтаж предпускового подогревателя ОЖ для стабильного запуска при -25°C
2. Установка маслорадиатора с принудительным обдувом
3. Апгрейд трамблера: замена кулачковой группы на бесконтактную (БТСЗ)

Параметр	Штатный двигатель	После доработки
Мощность (газ)	120 л.с.	105-110 л.с.
Крутящий момент	284 Нм	260-270 Нм
Расход топлива	25 л/100 км (А-76)	22 м³/100 км (газ)
Температура ГБЦ	+85...+90°C	+75...+80°C

Критический нюанс – калибровка газового редуктора-испарителя: давление на второй ступени выставляется в диапазоне 1.25–1.35 бар. Несоответствие параметров ведет к хлопкам во впускном коллекторе и прогару клапанов. Для диагностики обязательно внедрение лямбда-контроля с широкополосным датчиком кислорода.

Установка дизельного двигателя ЯМЗ-534 на вездеход ГАЗ-66

Замена родного бензинового двигателя ЗМЗ-66 на современный дизель ЯМЗ-534 является одной из наиболее распространенных и кардинальных модификаций вездехода ГАЗ-66. Этот шаг продиктован стремлением владельцев получить существенное повышение надежности, экономичности и тяговых характеристик машины, особенно критичных в тяжелых внедорожных условиях. ЯМЗ-534, известный своей выносливостью и неприхотливостью, идеально вписывается в концепцию кастомного вездехода, рассчитанного на экстремальную эксплуатацию.

Процесс установки ЯМЗ-534 требует серьезных доработок силового отсека и трансмиссии. Ключевой задачей становится обеспечение правильной геометрии сопряжения двигателя со штатной или модифицированной коробкой передач ГАЗ-66. Необходимо изготовление или подбор переходной плиты (адаптера), переделка креплений двигателя и карданных валов, а также интеграция систем охлаждения, выхлопа и электрооборудования дизеля в конструкцию "Шишиги".

Ключевые аспекты и этапы установки

• Подготовка посадочного места: Часто требуется укоротить или видоизменить лонжероны рамы в моторном отсеке для корректного размещения более габаритного и тяжелого ЯМЗ-534.
• Изготовление адаптера КПП: Создание точной переходной плиты между задней плитой ЯМЗ-534 и фланцем коробки передач ГАЗ-66 (или ее замены, например, от ГАЗ-3307/3309) – критически важный этап.
• Сцепление: Подбор или изготовление корзины сцепления, диска и выжимного подшипника, способных передать возросший крутящий момент и совместимых с конструкцией адаптера и КПП.
• Система охлаждения: Установка более производительного радиатора (часто от грузовиков типа ЗИЛ или МАЗ), переделка патрубков, возможна установка дополнительного масляного радиатора.
• Топливная система: Монтаж топливного бака под солярку (или доработка штатного), установка топливных фильтров тонкой и грубой очистки, топливоподкачивающего насоса, магистралей низкого и высокого давления.
• Выхлопная система: Проектировка и сварка нового выпускного коллектора или адаптера под штатный коллектор ЯМЗ и выхлопной трубы с глушителем, учитывая габариты вездехода.
• Электрооборудование: Замена генератора на более мощный (обычно 24В), установка блока управления дизелем (если двигатель с Common Rail), монтаж свечей накаливания и реле времени, перекоммутация проводки.
• Навесное оборудование: Переделка кронштейнов и приводов для генератора, компрессора пневмосистемы (если используется), насоса ГУР (при его установке).

Параметр	ЯМЗ-5344 (4.43 л)	ЗМЗ-66 (4.25 л)
Тип двигателя	Дизель, турбо	Бензин, карб.
Мощность	~150 л.с.	120 л.с.
Крутящий момент	~490 Н·м	284 Н·м
Расход топлива	15-25 л/100 км	25-40 л/100 км
Ресурс	Высокий (500+ т.км)	Умеренный

Установка ЯМЗ-534 кардинально преображает вездеход: многократно возрастает запас крутящего момента на низких оборотах, что критично для преодоления бездорожья, буксировки и движения под нагрузкой. Значительно снижается расход топлива и повышается общая надежность силовой установки. Несмотря на сложность и трудоемкость процесса, результат в виде мощного, экономичного и выносливого внедорожника полностью оправдывает вложенные усилия и средства.

Модернизация системы охлаждения для бездорожья

Штатная система охлаждения ГАЗ-66 не всегда справляется с экстремальными нагрузками на бездорожье: движение на низких скоростях, высокая запыленность, грязь и длительная работа под нагрузкой провоцируют перегрев двигателя. Стандартный радиатор и вентилятор не обеспечивают достаточный теплоотвод в условиях ограниченного притока воздуха, а механический привод вентилятора зависит от оборотов двигателя, что критично при езде в болотистой местности или песках.

Модернизация направлена на гарантированное поддержание рабочей температуры в любых условиях. Ключевые задачи – усилить эффективность теплообмена, обеспечить автономность работы вентилятора и защитить компоненты от агрессивных внешних факторов. Это достигается заменой основных узлов на специализированные решения, адаптированные для длительной эксплуатации в грязи, воде и при высоких температурах.

Компоненты и решения для экстремальных условий

В базовый пакет модернизации входят:

• Алюминиевый радиатор увеличенной толщины – до 70–80 мм против штатных 45 мм. Ребра плотности 16–18 шт/дюйм и ламели с турбулизаторами повышают КПД на 30–40%.
• Электрический вентилятор с кожухом – 12-дюймовые модели (например, Spal 30103012) производительностью 1800–2000 м³/ч. Управляется через термовыключатель (92°C включение/87°C выключение) с ручным дублированием.
• Герметичная помпа с керамическими уплотнениями – исключает течь при гидроударах (например, при форсировании луж). Производительность увеличена на 15–20%.
• Стальная защитная сетка радиатора – ячейка 3×3 мм, крепится на съёмных кронштейнах. Предотвращает забивание грязью и повреждение камнями.

Параметр	Стандарт	После модернизации
Макс. температура двигателя (при +35°C)	110–115°C	95–98°C
Время остывания (с 90°C до 60°C)	25–30 мин	12–15 мин
Ресурс до чистки радиатора	300–500 км	1000–1200 км

Дополнительные меры включают термоизоляцию выпускного коллектора, установку расширительного бака на 2–3 л больше штатного и применение антифризов класса G13 с температурой кипения +129°C. Для мониторинга обязательна установка цифрового датчика температуры с выводом на панель приборов.

Защита картеров и КПП стальными листами

Вездеходные модификации ГАЗ-66 требуют обязательного усиления защиты уязвимых узлов трансмиссии и двигателя. Картеры мостов, коробка передач и раздаточная коробка при движении по бездорожью подвергаются высокому риску механических повреждений от ударов о камни, пни или твердые неровности рельефа.

Наиболее эффективным решением становится установка кастомных стальных листов толщиной 4-6 мм, повторяющих форму защищаемых агрегатов. Такая броня крепится напрямую к раме или силовым кронштейнам через демпфирующие прокладки, предотвращая передачу вибраций. Ключевое внимание уделяется зазорам между листом и картером для обеспечения вентиляции и исключения контакта при деформации защиты.

Особенности реализации

Конструкция включает несколько обязательных элементов:

• Формованные кожухи – изготавливаются методом плазменной резки и гибки с учетом технологических вырезов для сливных пробок и датчиков
• Ребра жесткости – привариваются продольно для увеличения сопротивления точечным ударам
• Скошенные кромки – снижают риск зацепа при преодолении препятствий
• Антикоррозийная обработка – многослойное грунтование и молотковая покраска

Эксплуатационные преимущества усиленной защиты:

Параметр	Результат
Сопротивление ударным нагрузкам	Увеличение в 3-4 раза по сравнению со штатными защитами
Температурный режим	Отсутствие перегрева благодаря вентиляционным окнам
Обслуживание агрегатов	Быстросъемное крепление на болтах с потайными головками

Важно! Толщина стали свыше 6 мм не рекомендуется – приводит к неоправданному росту массы и нагрузкам на крепежные точки. Оптимальным считается комбинирование 4-мм листов с усиливающими коробами в зонах повышенного риска.

Усиление тормозов дисковыми механизмами

Переход на дисковые тормоза на кастомном ГАЗ-66 кардинально повышает эффективность торможения, особенно критичную для тяжелых внедорожников. Дисковые механизмы обеспечивают стабильную работу в условиях грязи, воды и экстремальных нагрузок, ликвидируя характерные для барабанных систем "залипание" и перегрев.

Модернизация требует установки усиленных поворотных кулаков, адаптированных суппортов от грузовых авто (например, КамАЗ или Урал) и изготовления крепежных пластин. Обязательно применение увеличенных главных тормозных цилиндров и вакуумных усилителей, компенсирующих возросшее усилие на педали.

Ключевые особенности реализации

• Задняя ось: Диски монтируются на фланцы редуктора через переходные адаптеры
• Передняя ось: Используются кастомные ступицы с посадочными местами под роторы
• Защита: Обязательны грязезащитные кожухи и керамические колодки

Параметр	Барабанные	Дисковые (апгрейд)
Тормозной путь (60 км/ч)	42-45 м	33-36 м
Стойкость к перегреву	Низкая	Высокая (вентилируемые диски)
Обслуживание в полевых условиях	Сложное	Упрощенное

Важно: При установке дисковых тормозов на ГАЗ-66 обязательна доработка стояночной системы – применяется отдельный барабанный механизм внутри диска или электромеханический ручник.

Монтаж лебёдки с электрическим или гидроприводом

Установка лебёдки на ГАЗ-66 – ключевой этап подготовки вездехода к преодолению сложнейшего бездорожья. Основная задача – обеспечить максимально жёсткое и надёжное крепление силового блока лебёдки к раме автомобиля, так как возникающие при работе нагрузки огромны. Наиболее распространённые точки монтажа – передний бампер (усиленный или заменённый на лебёдочный) или непосредственно на лонжероны рамы за бампером, с выводом троса через роликовую отводящую пластину (фэрлид).

Выбор между электрической и гидравлической лебёдкой напрямую влияет на сложность монтажа. Электролебёдки проще в установке, но требуют мощной электросистемы. Гидравлические лебёдки сложнее в монтаже из-за необходимости подключения к гидроконтуру, но обладают неоспоримыми преимуществами в продолжительности непрерывной работы и надёжности в экстремальных условиях, таких как глубокие водные преграды.

Особенности монтажа электрической лебёдки

Главная задача – обеспечить электролебёдку достаточным током. Штатной генераторной установки и АКБ ГАЗ-66, особенно старого образца, для мощной лебёдки (обычно 8-12кБ или выше) часто недостаточно.

Элемент	Требование/Действие
Электропитание	Обязательна установка дополнительного мощного аккумулятора (минимум 190Ач), желательно AGM или гелевого.
Проводка	Сечение кабелей (плюсового и массы) должно соответствовать току лебёдки (часто 35-50мм² и более). Минимизация длины кабелей.
Защита	Установка мощного соленоидного блока (реле) управления вблизи лебёдки, но в максимально защищённом от воды и грязи месте.
Генератор	Модернизация генератора (90-120А и более) для эффективного подзаряда АКБ после работы лебёдки.

Крепление самой лебёдки к бамперу или раме должно быть рассчитано на выдерживание нагрузки, в 1.5-2 раза превышающей тяговое усилие лебёдки. Используются высокопрочные болты М12-М14 с гроверами и контргайками.

Особенности монтажа гидравлической лебёдки

Главная сложность – интеграция в гидравлическую систему автомобиля. Прочность рамы ГАЗ-66 позволяет надёжно закрепить даже очень мощный гидроблок.

Ключевые аспекты подключения гидравлики:

• Источник давления: Подключение осуществляется к насосу гидроусилителя руля (ГУР) через специальный клапанный блок (flow-diverter или selector valve), который переключает поток масла между ГУР и лебёдкой.
• Масляные магистрали: Прокладка высоконапорных рукавов от клапанного блока к лебёдке. Магистрали должны быть защищены от перетирания, перегибов и внешних повреждений.
• Охлаждение и фильтрация: Установка масляного радиатора и фильтра в обратную линию (слив) гидросистемы лебёдки критически важна для предотвращения перегрева и износа насоса ГУР.
• Рабочая жидкость: Использование рекомендованного производителем лебёдки типа гидравлического масла, совместимого с маслом в системе ГУР ГАЗ-66.

Общие этапы и рекомендации по монтажу

1. Подготовка платформы: Изготовление или приобретение усиленного бампера/платформы с точными посадочными местами под конкретную модель лебёдки.
2. Крепление силового блока: Жёсткая фиксация лебёдки болтами максимально возможного диаметра и прочности к платформе/раме. Обязательное использование усиливающих пластин (шайб) с обратной стороны лонжеронов при креплении к раме.
3. Установка ролика (фэрлида): Монтаж отводящего ролика строго по центру перед лебёдкой для правильной намотки троса и снижения износа.
4. Прокладка коммуникаций: Электропроводка (для электролебёдки) или гидрорукава (для гидролебёдки) прокладываются с максимальной защитой от механических повреждений, высоких температур (выхлопная система) и грязи/воды. Фиксация хомутами.
5. Подключение управления: Монтаж пульта управления (кабельного или беспроводного) в удобном для водителя месте. Для гидролебёдки – монтаж и настройка клапанного блока.
6. Заправка и тестирование: Заправка гидросистемы маслом (для гидролебёдки), прокачка системы. Первоначальная намотка синтетического троса с нагрузкой. Контрольная проверка работы на холостом ходу и под нагрузкой.

Важно: Независимо от типа привода, синтетический трос предпочтительнее стального из-за меньшего веса и безопасности. Обязательна установка защитного чехла ("шлагбаума") на трос в зоне выхода из лебёдки.

Самодельные силовые бамперы и кенгурятники

Самодельные силовые бампера для ГАЗ-66 изготавливаются из толстостенных стальных труб (сечением от 80×80 мм) или швеллеров, усиленных косынками и поперечными распорками. Конструкция жестко крепится к лонжеронам рамы через проушины болтами М16-М20, часто с дублированием сварных соединений для компенсации ударных нагрузок при наездах на препятствия. Обязательно предусматриваются точки для установки лебёдки и дополнительные проушины для буксировки.

Кенгурятники проектируются как продолжение бампера, защищая радиатор и фары. Используются дуги из гнутых труб Ø40-50 мм с диагональными подкосами, формирующими треугольные зоны жесткости. Для защиты фар применяются съёмные стальные решётки толщиной 8-10 мм, закреплённые на защёлках. Верхняя часть часто служит основой для кронштейнов противотуманных фар или сигнальных фонарей.

Ключевые особенности конструкций

• Материал: Сталь Ст20 или Ст45 с антикоррозийной обработкой (грунтовка + молотковая краска)
• Вес: 70-120 кг для комбинированной конструкции (бампер + кенгурятник)
• Функционал: Интеграция лебёдочного узла (грузоподъёмность от 4 т), крепления для сэнд-траков, точки подъёма

Параметр	Бампер	Кенгурятник
Вылет от рамы	250-400 мм	500-700 мм
Защитная зона	Лонжероны, КПП	Радиатор, оптика, капот
Доп. элементы	Буксировочные крюки, джек-поды	Кронштейны фар, сетка радиатора

Важно: При самостоятельной сборке критичен расчёт углов атаки – нижняя линия бампера не должна превышать клиренс вездехода (оптимально 50-60 см от земли), а верхняя дуга кенгурятника требует отклонения 15-20° для съезда с препятствий. Обязательна примерка на местности до финальной сварки для проверки геометрии под артикуляцию подвески.

Расчёт углов въезда и съезда для кастомного кузова

Угол въезда (передний угол рампы) определяет максимальный уклон поверхности, при котором передний бампер вездехода не зацепится при подъёме на препятствие. Угол съезда (задний угол рампы) показывает аналогичный параметр для задней части при спуске с возвышения. Для кастомного кузова эти значения критичны, так как внесённые изменения (увеличенные свесы, изменённая геометрия) могут существенно ухудшить проходимость по сравнению с базовым ГАЗ-66.

Расчёт выполняется по формулам, учитывающим ключевые геометрические параметры: клиренс (дорожный просвет), длину переднего/заднего свеса, радиус колёс и колёсную базу. Замеры производятся в статическом положении машины на ровной поверхности с номинальным давлением в шинах и стандартной загрузкой.

Формулы и параметры

Основные зависимости для кастомной конструкции:

• Угол въезда (α): α = arctg((R_п - h_п) / L_псв)
• Угол съезда (β): β = arctg((R_з - h_з) / L_зсв)

Обозначение	Параметр	Описание
Rп, Rз	Радиус передних/задних колёс	Зависит от размера покрышек (напр., 1200 мм для 1300х530-533)
hп, hз	Клиренс под передним/задним свесом	Может отличаться от центрального просвета из-за конструкции рамы
Lпсв	Длина переднего свеса	Расстояние от центра переднего колеса до крайней точки бампера
Lзсв	Длина заднего свеса	Расстояние от центра заднего колеса до конца рамы/фаркопа

Влияние кастомного кузова: Увеличение свесов (например, для монтажа дополнительного оборудования) снижает углы. Установка колёс большего диаметра или поднятие клиренса (лифт подвески) увеличивает углы. Смещение центра масс (например, тяжёлый кунг) требует пересчёта с учётом изменения h_п и h_з из-за просадки подвески.

Оптимизация для бездорожья: Для сохранения приемлемых значений (рекомендуется α ≥ 35°, β ≥ 30°):

1. Короткие свесы – основной приоритет при проектировании кузова.
2. Минимизация навесных элементов ниже линии рамы.
3. Смещение осей вперёд/назад при перекомпоновке рамы.
4. Использование шноркелей или загнутых вверх выхлопных труб.

Изготовление кузова из алюминиевых профилей

Конструкция создается на базе пространственного каркаса из алюминиевых профилей типа "сэндвич" или усиленных реек, которые соединяются через стальные угловые пластины и болты М8-М10. Для повышения жесткости в критичных зонах (крепление кабины, узлы подвески) интегрируются стальные косынки и дублирующие накладки. Геометрия проектируется с учетом габаритов шасси ГАЗ-66 и распределения нагрузок при экстремальной эксплуатации.

Обшивка формируется алюминиевыми листами 2-3 мм, которые крепятся к каркасу заклепками или саморезами с антикоррозийным покрытием. Стыки герметизируются силиконовыми составами, а углы усиливаются перфорированными лентами. Для доступа к агрегатам предусматриваются съемные панели на резьбовых фиксаторах, а технологические отверстия (проводка, трубопроводы) обрамляются резиновыми уплотнителями.

Технологические особенности

1. Подготовка профилей: торцевание на дисковых пилах с охлаждением, фрезеровка пазов под крепеж, обработка кромок для исключения микротрещин
2. Сборка модулей: последовательное соединение стенд-каркасов (пол, боковины, крыша) с контролем диагоналей лазерным уровнем
3. Защита соединений: нанесение медной смазки на контактные зоны "алюминий-сталь", обработка стыков антикоррозийным грунтом

Параметр	Показатель
Толщина профилей	40×40 мм / 60×60 мм
Вес кузова	180-220 кг (на 40% легче стального)
Ресурс конструкции	15+ лет за счет инертности к окислению

Ключевое преимущество – ремонтопригодность: локальные повреждения устраняются заменой секций без разбора всего кузова. Для эксплуатации в северных регионах применяются биметаллические вставки в узлах крепления, исключающие электрохимическую коррозию при контакте с рамой шасси.

Обшивка корпуса композитными сэндвич-панелями

Композитные сэндвич-панели формируют трехслойную структуру: внешние слои из стеклопластика или карбона обеспечивают механическую прочность и защиту от агрессивных сред, а внутренний слой пенополиуретана либо пенополистирола гарантирует термическую изоляцию и демпфирование вибраций. Толщина панелей варьируется от 20 до 50 мм в зависимости от требуемой жесткости и климатических условий эксплуатации, при этом крепление к каркасу кузова выполняется через клеевые соединения и алюминиевый профиль, исключающий мостики холода.

Обработка кромок осуществляется армирующей лентой на эпоксидной основе, а стыки герметизируются полисульфидными составами для предотвращения коррозии и теплопотерь. Для интеграции окон, люков и технологических люков применяются фланцевые вставки из нержавеющей стали, залитые в панель на этапе формовки, что исключает точечные нагрузки на композит.

Ключевые преимущества технологии

• Масса конструкции: снижение веса кузова на 40-60% по сравнению с металлической обшивкой
• Теплопроводность: коэффициент 0.022–0.035 Вт/(м·К) против 45-50 Вт/(м·К) у стали
• Шумовиброизоляция: подавление внешних шумов до 28 дБ

Параметр	Показатель	Сравнение с металлом
Предел прочности на изгиб	≥120 МПа	+15%
Срок службы в агрессивной среде	25+ лет	+300%
Ремонтопригодность	Замена секций за 2-4 часа	+80% скорость

Важно: монтаж требует предварительного компьютерного моделирования нагрузок из-за анизотропии композитов. Запрещено использование ударного инструмента при фиксации – только динамометрические гайковерты с калибровкой 5-7 Н·м.

Планировка салона: спальные места и кухня

Салон кастомного вездехода на базе ГАЗ-66 проектируется с максимальным использованием ограниченного пространства. Основной принцип – трансформируемость элементов и компактное размещение функциональных зон для комфортного проживания в автономных условиях.

Спальные места обычно располагаются в кормовой части салона, организуясь в виде стационарных или раскладных конструкций. Часто применяется двухуровневая схема: нижний ярус формируется раскладным диваном, верхний – стационарной полкой-койкой. Ширина каждого спального места составляет 70-90 см, длина – не менее 190 см, с усиленными алюминиевыми каркасами и ортопедическими матрасами.

Особенности спальной зоны:

• Модульность: диваны трансформируются в двуспальные места или дополнительные полки
• Вентиляция: встроенные люки в крыше и боковые дефлекторы
• Хранение: ящики под матрасами для белья и личных вещей
• Безопасность: релинги и страховочные сетки на верхних ярусах

Кухонный блок монтируется у боковой двери или в центральном секторе. Базовая комплектация включает:

Приготовление пищи	Двухконфорочная газовая плита с пьезоподжигом
Мойка	Нержавеющая раковина с ручной помпой или 12V-насосом
Хранение	Система выдвижных шкафов для посуды и провизии
Безопасность	Датчик утечки газа и огнетушитель в зоне доступа

Столевые поверхности создаются за счет откидных столиков, интегрированных в мебель. Опционально устанавливается выдвижной блок с холодильником на 30-50 литров, работающий от аккумуляторной системы. Все кухонные модули фиксируются замками для предотвращения смещения при движении.

Система отопления Webasto или Eberspächer

Установка автономного жидкостного отопителя (Webasto или Eberspächer) критически важна для комфорта и безопасности в кастомном вездеходе ГАЗ-66, особенно при эксплуатации в экстремально низких температурах. Эти системы независимо прогревают двигатель и салон, используя топливо из основного бака, что устраняет необходимость холостого хода и экономит ресурс мотора.

Основные задачи отопителей включают: предпусковой прогрев силового агрегата для легкого старта в мороз, поддержание плюсовой температуры в кабине во время стоянок, а также предотвращение замерзания технических жидкостей. Это особенно актуально для экспедиционных модификаций ГАЗ-66 с жилым модулем, где требуется стабильный тепловой режим.

Ключевые особенности и требования

• Мощность: Для ГАЗ-66 рекомендуется отопители 5-8 кВт. Модели Webasto Thermo Top Evo или Eberspächer Hydronic B5W SC подходят оптимально.
• Интеграция с системой охлаждения: Подключение к штатному контуру двигателя через тройники с обязательной установкой циркуляционного насоса.
• Управление: Цифровой терморегулятор с таймером и дистанционным запуском (брелок/GSM-модуль). Требуется защита от разряда АКБ.
• Безопасность: Обязателен датчик пламени, контроль перегрева, изоляция топливных линий от выхлопа.

Параметр	Webasto Thermo Top Evo	Eberspächer Hydronic
Расход топлива	0.5-0.7 л/час	0.6-0.8 л/час
Питание	12В / 24В	12В / 24В
Запуск при t°	до -45°C	до -45°C

Особенности монтажа на ГАЗ-66: Отопитель размещают в подкапотном пространстве или на раме, защищая от грязи и воды. Выхлопную трубу выводят вертикально вверх с искрогасителем. Для салонов с перегородкой (например, в "каблуках") устанавливают дополнительный теплообменник и вентилятор.

Критически важно: использовать оригинальные топливозаборники с фильтрами тонкой очистки из-за чувствительности форсунок к качеству солярки. Регулярная сервисная чистка камеры сгорания продлевает ресурс до 10 лет даже в тяжелых условиях бездорожья.

Монтаж солнечных панелей на крышу кабины

Плоская крыша кабины ГАЗ-66 предоставляет идеальную площадку для интеграции солнечных панелей, обеспечивая максимальную инсоляцию при движении и стоянке. Крепление осуществляется на предварительно смонтированную алюминиевую раму, повторяющую контуры крыши. Рама фиксируется сквозными болтами с герметизирующими прокладками, исключающими протечки в салон. Обязателен зазор 3-5 см между панелями и крышей для вентиляции.

Электрическая разводка выполняется влагозащищенным кабелем сечением не менее 6 мм², пропущенным через сальниковые вводы в задней стенке кабины. Кабельные каналы вдоль рамы защищают проводку от перетирания и УФ-излучения. Все соединения герметизируются термоусадкой с клеевым слоем. Подключение к контроллеру заряда реализуется через автоматы защиты на 20-30А.

Ключевые требования к компонентам

• Тип панелей: Монокристаллические (КПД 22%+) с закаленным стеклом 4 мм
• Крепеж: Нержавеющие кронштейны SS304 с демпфирующими вставками
• Угол наклона: Регулируемый в диапазоне 15°-35° для сезонной коррекции
• Защита: Грозоразрядники на + и - линии, заземление на раму

Параметр	Рекомендуемое значение
Макс. мощность массива	400-600 Вт (2-3 панели)
Вес нагрузки	≤35 кг (с учетом рамы)
Толщина профиля рамы	Алюминий 40×40×2 мм
Сопротивление изоляции	>100 МОм (при 500В DC)

Обязательна установка диодов Шоттки параллельно каждой панели для предотвращения обратных токов при частичном затенении. Вибрационную устойчивость обеспечивают двухкомпонентные полиуретановые демпферы в точках крепления. После монтажа проверяется отсутствие "паразитных" теней от лебедки, антенн и дуг безопасности.

Установка дополнительных топливных баков

Интеграция дополнительных топливных емкостей на вездеход ГАЗ-66 критически важна для преодоления бездорожья в удаленных локациях. Основной бак объемом 195 литров недостаточен для длительных экспедиций, что требует монтажа резервных резервуаров суммарной емкостью до 300-400 литров. Распространенная схема включает установку двух цилиндрических баков из нержавеющей стали или армированного пластика по бортам рамы за задними колесами.

Для подключения используется раздельная топливная магистраль с краном-переключателем между основным и дополнительными баками. Обязательно внедряются дублирующие механические фильтры тонкой очистки перед топливоподкачивающим насосом, а также система вентиляции с лабиринтными отводами для предотвращения разлива при кренах. Толщина стенок баков – не менее 3 мм для исключения деформации на ухабистом рельефе.

Ключевые инженерные решения

• Защитные кожухи из стального листа 2 мм с амортизирующими прокладками
• Электромагнитные клапаны отсечки с дистанционным управлением из кабины
• Датчики уровня топлива с цифровой индикацией на приборной панели

Параметр	Значение
Рекомендуемый объем доп. бака	120-150 л/шт
Рабочее давление	0,3-0,5 атм
Угол безопасного крена	до 45°

При монтаже требуется усиление точек крепления на лонжеронах рамы с применением стальных кронштейнов толщиной 5-6 мм. Нижняя линия баков не должна выступать за габарит картера мостов, а зазор до выхлопной системы – составлять минимум 150 мм с термоэкранированием. Тестирование герметичности проводится под давлением 0,7 атм с последующей обработкой антикоррозийным составом.

Система фильтрации воды и запас питьевой воды

Вездеход оснащен многоступенчатой системой фильтрации, позволяющей очищать воду из природных источников: рек, озер или луж. Трехэтапная обработка включает механическое удаление примесей, угольную сорбцию и ультрафиолетовую стерилизацию, что гарантирует безопасность для питья даже в экстремальных условиях.

Резервный запас хранится в двух изолированных баках из нержавеющей стали общей емкостью 200 литров, интегрированных в раму. Баки оборудованы системой подогрева для эксплуатации при отрицательных температурах и дублированными кранами для раздачи воды в салоне и наружу.

Ключевые характеристики

Компонент	Параметры
Фильтры	Предфильтр 50 мкм, угольный картридж, УФ-лампа 12V
Производительность	5 л/час при ручной помпе
Бак основной	120 л (нерж. сталь, подогрев до -30°C)
Бак резервный	80 л (с возможностью аварийного слива)

Эксплуатационные особенности: Фильтрующие элементы заменяются без инструментов за 2-3 минуты. Контроль качества воды осуществляется через прозрачные колбы первичных фильтров и встроенный TDS-метр на выходе УФ-модуля.

Электрика 24V: генераторы и аккумуляторы

Штатная 24-вольтовая система ГАЗ-66 требует модернизации для кастомного вездехода из-за возросших энергопотреблений. Основной акцент делается на обеспечении стабильного питания для дополнительного оборудования (лебёдка, световые приборы, отопитель, навигация) и поддержании надёжного пуска двигателя в экстремальных условиях.

Генератор базовой модели часто заменяется на усиленные аналоги (например, Г273 или импортные варианты Bosch, Valeo) с токоотдачей 80-120А. Обязательна установка реле-регулятора с термокомпенсацией для защиты от перезаряда при длительной работе. Параллельно внедряется второй генератор либо система раздельного питания для критичных потребителей через DC-DC преобразователи.

Ключевые компоненты системы

• Аккумуляторы: Свинцово-кислотные AGM/GEL (2х12V) или литиевые сборки. Требуемая ёмкость – от 180Ач, с пусковым током >1000А. Обязателен монтаж в термокожухах с вентиляцией.
• Распределение энергии: Медная шина сечением 35-50мм², автоматические выключатели вместо плавких предохранителей, гальваническая развязка цепей.
• Контроль: Цифровые вольтамперметры с шунтами на каждую ветку, датчики температуры АКБ, CAN-логгеры для диагностики.

Параметр	Стандарт	Рекомендуемый минимум для кастама
Ток генератора	40-60А	80-120А
Ёмкость АКБ	132Ач	180-220Ач
Сечение силовых кабелей	16-25мм²	35-50мм²

При глубокой переделке применяют дублированную электроархитектуру: основной контур для штатных систем и резервный – для жизненно важного оборудования. Заземление выполняется по схеме «звезда» с точкой соединения на раме, все контакты обрабатываются антикоррозийными смазками.

Прокладка защищённой электропроводки

Электропроводка на внедорожном ГАЗ-66 требует усиленной защиты от агрессивных сред: влаги, грязи, вибраций и механических повреждений. Стандартные решения не обеспечивают надёжности в экстремальных условиях бездорожья, что приводит к коротким замыканиям и отказам электросистемы.

Используются термостойкие медные провода в двойной изоляции (марки ПВКВ, КГВВ) с поперечным сечением на 20-30% выше расчётного. Обязательна экранировка чувствительных цепей (датчики, CAN-шина) фольгированными оплётками для подавления помех от силового оборудования.

Ключевые технологии монтажа

• Герметичные разъёмы (IP67/IP68) с силиконовыми уплотнителями и контактной смазкой
• Прокладка в гофротрубах из маслобензостойкого нейлона с металлизированным покрытием
• Дублирующие точки заземления на кузов с антикоррозийной обработкой контактов
• Спиральная обмотка уязвимых участков термостойкой ПВХ-лентой

Защитный элемент	Назначение	Критичные зоны
Стальные скобы-фиксаторы	Гашение вибраций	Моторный щит, рама
Силиконовые сальники	Гидроизоляция ввода	Перегородки салона, днище
Алюминиевые экраны	Тепловая защита	Возле выхлопа, двигателя

Трассировка выполняется строго выше уровня возможного погружения в воду с разделением силовых и сигнальных линий. Каждый контур защищается отдельным предохранителем в влагозащищённом монтажном блоке с дублирующими реле. Особое внимание уделяется точкам перегиба – устанавливаются радиусные направляющие, предотвращающие перетирание.

Монтаж навигационного комплекса ГЛОНАСС/GPS

Установка терминала требует выбора защищённого места в кабине, исключающего прямой контакт с водой, грязевыми брызгами и вибрационными нагрузками. Оптимальной зоной считается пространство под приборной панелью или верхняя торпеда вблизи лобового стекла, обеспечивающее свободный приём спутниковых сигналов без экранирования металлическими элементами кузова.

Прокладка кабелей выполняется через штатные отверстия салонного щита с обязательной защитой гофротрубой в зонах трения о кузовные панели. Силовые провода подключаются напрямую к аккумулятору через отдельный предохранитель номиналом 5-10А, управляющие линии (зажигание, масса) – к замку зажигания. Антенный модуль монтируется на крыше с использованием герметизирующих прокладок, ориентация строго вертикальная.

Ключевые этапы подключения

1. Подготовка компонентов: проверка комплектности (терминал, антенна, GPS/ГЛОНАСС-приёмник, тревожная кнопка, SIM-карта, провода).
2. Установка антенны: крепление на магнитном основании или болтовое соединение через просверленное отверстие с обработкой антикором.
3. Прокладка кабельных трасс:
   • От антенны к терминалу – коаксиал с волновым сопротивлением 50 Ом;
   • Силовая группа – медный провод сечением 1.5-2.5 мм²;
   • Датчики (топлива, температуры) – экранированные кабели.
4. Коммутация клемм:

   Клемма терминала	Цвет провода	Подключение
   +12V	Красный	АКБ через предохранитель
   ACC	Жёлтый	Зажигание (IGN)
   GND	Чёрный	Кузовная масса

5. Активация и тестирование: регистрация SIM в мониторинговой платформе, проверка передачи координат, скорости, параметров датчиков.

Важно: экранирование высоковольтных проводов системы зажигания для исключения помех. После монтажа выполняется калибровка датчика уровня топлива путём последовательного заполнения бака с фиксацией значений в софте.

Радиосвязь: КВ и УКВ радиостанции в салоне

Надежная связь – критически важный элемент экспедиционного вездехода, особенно при движении в удаленных районах без сотового покрытия. Комплекс радиосвязи на базе ГАЗ-66 традиционно включает две независимые системы: КВ (коротковолновую) радиостанцию для дальней связи на сотни километров и УКВ (ультракоротковолновую) для оперативного взаимодействия в колонне или на ближней дистанции. Это обеспечивает универсальность и резервирование.

Обе радиостанции интегрированы в салон для удобства управления водителем или штурманом. Основные блоки обычно закреплены под приборной панелью или на центральном тоннеле, защищены от вибрации, а пульты управления с микрофонами вынесены на кронштейны в зоне легкой досягаемости. Питание осуществляется через отдельные защищенные цепи с фильтрами от помех бортовой сети.

Ключевые особенности и характеристики

Система радиосвязи в кастомном ГАЗ-66 имеет следующие отличительные черты:

• КВ-радиостанция (например, "Кенвуд ТК-90" или аналог): Рабочий диапазон 1.6-30 МГц, мощность передачи 80-100 Вт. Обеспечивает связь через ионосферу на расстояния до 1000 км с использованием штыревой антенны на крыше.
• УКВ-радиостанция (часто "Motorola GM340" или LPD/PMR): Рабочий диапазон 136-174 МГц (VHF) или 400-470 МГц (UHF), мощность 25-50 Вт. Предназначена для прямой связи в пределах прямой видимости (до 10-30 км на пересеченной местности) с компактной антенной.
• Энергопотребление: КВ-станция требует значительного тока (до 20А на передаче), УКВ – умеренного (5-8А).
• Управление: Эргономичные пульты с подсветкой, поддержка программируемых каналов, громкая связь через внешний динамик.

Основное преимущество дублирования систем – максимальная автономность. УКВ обеспечивает четкую связь с группой на маршруте, а КВ служит для экстренного вызова помощи или координации с базой в полном отрыве от инфраструктуры. Помехозащищенность антенн и экранирование проводки гарантируют стабильную работу в любых условиях.

Осветительное оборудование: LED-прожекторы

Современные LED-прожекторы на кастомных ГАЗ-66 обеспечивают мощное и энергоэффективное освещение без перегрузки бортовой сети. Их герметичные корпуса из авиационного алюминия с классом защиты IP68 выдерживают вибрацию, глубокое погружение в воду и экстремальные температуры от -40°C до +80°C.

Комплектация включает дальнобойные модели (до 1 км) для движения по бездорожью и широкоугольные заливные прожекторы для работы в зонах погрузки. Узкие пучки света не слепят водителя при отражении от снега или грязи, а антибликовые решетки дополнительно минимизируют рассеивание.

Ключевые преимущества:

• Потребление энергии: в 3 раза ниже галогенных аналогови
• Ресурс работы: 50 000 часов (в 25 раз больше ксенона)
• Монтаж: универсальные кронштейны 360° для крыши, бампера или лебедки

Тип прожектора	Мощность (Вт)	Световой поток (лм)
Дальний луч (Spot)	42	4 800
Комбинированный (Combo)	56	6 200
Заливной свет (Flood)	36	3 900

Важно: Для подключения обязательна установка отдельного реле и предохранителя на каждую пару прожекторов. Рекомендуется комбинировать 6-дюймовые модели на крыше с 4-дюймовыми на бампере для баланса освещенности.

Покраска кузова полиуретановыми красками

Полиуретановые краски являются одним из наиболее эффективных и долговечных вариантов для защиты и окраски кузова кастомного вездехода ГАЗ-66, предназначенного для эксплуатации в экстремальных условиях. Их ключевое преимущество – формирование исключительно прочного, эластичного и устойчивого к механическим повреждениям покрытия, способного противостоять ударам камней, веток, истиранию песком и постоянным вибрациям без сколов и отслоений.

Помимо выдающихся защитных свойств, полиуретановые системы предлагают превосходную устойчивость к агрессивным средам: они надежно защищают металл от коррозии, не боятся воздействия масел, топлива, реагентов, перепадов температур, ультрафиолетового излучения и влаги. Широкая палитра цветов, включая спецэффекты (металлик, перламутр), и возможность достижения высокого глянца или матовой поверхности позволяют реализовать любые дизайнерские решения.

Технология нанесения и особенности

Качественное нанесение полиуретановой краски требует строгого соблюдения технологии и подготовки поверхности:

• Тщательная подготовка: Кузов должен быть полностью очищен от старого лакокрасочного покрытия (до металла или стабильного грунта), ржавчины, грязи и обезжирен. Необходимо выровнять все вмятины и зашпаклевать неровности.
• Антикоррозийная обработка: Обязательное нанесение фосфатирующего преобразователя ржавчины и антикоррозийного грунта по всем скрытым полостям и сварным швам.
• Грунтование: Нанесение качественного двухкомпонентного эпоксидного или полиуретанового грунта, обеспечивающего адгезию и дополнительную защиту от коррозии. Грунт требует шлифовки перед покраской.
• Требования к окружающей среде: Покраска должна проводиться в чистой, сухой, хорошо вентилируемой окрасочной камере при строго определенных температуре и влажности, указанных производителем материалов. Работа с компонентами требует использования средств индивидуальной защиты (респиратор, костюм).
• Смешивание компонентов: Полиуретановые краски – двухкомпонентные системы (база + отвердитель). Их необходимо смешивать в точной пропорции непосредственно перед нанесением и использовать в течение ограниченного времени («жизни» смеси).
• Нанесение: Требуется профессиональное оборудование (краскопульт HVLP) и навыки для нанесения равномерных слоев без подтеков. Обычно наносится 2-3 слоя базовой краски и 2-3 слоя прозрачного полиуретанового лака (если система не является «база+лак» в одном слое).
• Сушка и полимеризация: Полное отверждение покрытия происходит в течение нескольких дней или даже недель при комнатной температуре, но для ускорения процесса и достижения максимальной твердости рекомендуется термокамера.

Сравнительные характеристики покрытий для вездехода:

Параметр	Полиуретановая краска	Акриловая эмаль	Нитроэмаль
Механическая прочность, стойкость к сколам	Очень высокая	Средняя	Низкая
Химическая стойкость (масла, топливо, реагенты)	Отличная	Хорошая	Слабая
Устойчивость к УФ-излучению, выцветание	Отличная	Хорошая	Плохая
Эластичность	Высокая	Средняя	Низкая
Срок службы покрытия	10+ лет	5-7 лет	2-4 года
Сложность и стоимость нанесения	Высокая	Средняя	Низкая

Несмотря на высокую стоимость материалов и сложность процесса, полиуретановое покрытие обеспечивает кузову ГАЗ-66 беспрецедентную защиту и презентабельный внешний вид на долгие годы интенсивной эксплуатации в самых тяжелых условиях, что делает его оптимальным выбором для кастомного вездехода.

Антикоррозийная обработка днища и скрытых полостей

Днище и скрытые полости ГАЗ-66 критически уязвимы к коррозии из-за постоянного контакта с влагой, реагентами и механическими повреждениями. При кастомной сборке вездехода комплексная антикоррозийная защита становится обязательным этапом, напрямую влияющим на долговечность конструкции. Пренебрежение обработкой приводит к сквозному ржавлению силовых элементов уже через несколько лет активной эксплуатации в агрессивных средах.

Процесс начинается с тщательной механической зачистки поверхностей: удаления старого покрытия, окалины и рыхлой ржавчины пескоструйным методом или щетками. Особое внимание уделяется сварным швам, стыкам и внутренним полостям лонжеронов, поперечин, арок колесных ниш. После обезжиривания наносится преобразователь коррозии на уцелевшие очаги, затем – двухкомпонентный эпоксидный грунт, создающий адгезионный слой.

Ключевые технологии и материалы

Для максимальной эффективности применяют комбинированную защиту:

• Жидкий пластик или резиновая мастика – наносится толстым слоем (2-4 мм) на днище, крылья, пороги. Обладает высокой эластичностью, устойчивостью к сколам от камней.
• Восковые антикоры – заполняют скрытые полости (рамы, стойки, двери) методом инжекции через технологические отверстия, вытесняя влагу и формируя саморастекающееся покрытие.
• Катодная защита – установка протекторных анодов на наиболее подверженных электрохимической коррозии участках.

Обязательные этапы контроля включают проверку качества покрытия толщиномером и тестирование дренажных отверстий в полостях. Для вездеходов, эксплуатируемых в экстремальных условиях (болота, морская вода), рекомендовано ежегодное обновление защитного слоя в зонах повышенного износа.

Зона обработки	Рекомендуемый материал	Срок службы (лет)*
Днище, колесные арки	Резиновая мастика с кордовым армированием	5-7
Лонжероны рамы, пороги	Полимерно-восковой состав ML	10+
Крепежные элементы	Анаэробный герметик-антикор	3-5

* Срок указан для умеренно-агрессивной среды при условии отсутствия механических повреждений покрытия.

Гидроизоляция электроразъёмов и проводки

На бездорожье вездеход постоянно подвергается воздействию воды, грязи и агрессивных сред, что требует особого внимания к защите электрических соединений. Негерметичные контакты приводят к окислению, коротким замыканиям и отказам электрооборудования, критичным в экстремальных условиях.

Грамотная гидроизоляция проводки – обязательный этап подготовки ГАЗ-66 к эксплуатации в болотах, реках или глубокой грязи. Особое внимание уделяется разъёмам датчиков, блока управления двигателем, фар, лебёдки и дополнительного оборудования.

Ключевые методы и материалы

Для надёжной изоляции применяют комплексный подход:

• Термоусадочные трубки с клеевым слоем – основной элемент герметизации отдельных проводов и жгутов. При нагреве плотно облегают кабель, а расплавленный клей заполняет микропоры.
• Силиконовые герметики (типа RTV) – наносятся на разборные разъёмы перед соединением, создавая эластичный водобарьер. Устойчивы к вибрациям.
• Влагозащитные диэлектрические смазки – покрывают контакты внутри разъёмов, вытесняя воду и предотвращая коррозию.
• Гермовводы (кабельные вводы) – используются для уплотнения мест прохода проводки через кузов или перегородки.

Важные технологические нюансы:

1. Все соединения пайкой или обжимом изолируются до термоусадки.
2. Жгуты прокладываются с уклоном для естественного стока воды.
3. Критичные разъёмы дублируются гидрофобными колпачками или размещаются выше уровня потенциального погружения.

Материал	Область применения	Особенности
Клеевые термотрубки	Стыки проводов, ремонт изоляции	Требуют равномерного нагрева строительным феном
Силиконовый герметик	Корпуса разъёмов, места крепления	Сохраняет эластичность при -40°C...+150°C
Диэлектрическая смазка	Клеммы АКБ, штекеры фар, реле	Не должна нарушать электрический контакт

Контроль качества включает обязательную проверку методом погружения критичных узлов в воду под напряжением (после монтажа) и регулярную диагностику сопротивления изоляции в процессе эксплуатации.

Оборудование смотровых люков в полу кузова

Необходимость смотровых люков в полу кузова ГАЗ-66 обусловлена спецификой эксплуатации кастомного вездехода в экстремальных условиях. Они обеспечивают прямой визуальный доступ к ключевым узлам шасси, трансмиссии, элементам рамы и топливной системы, расположенным непосредственно под платформой, что критически важно при движении по бездорожью или при возникновении неисправностей вдали от сервиса.

Конструктивно люки представляют собой усиленные вырезы в полу кузова, закрываемые съемными или откидными крышками. Крышки изготавливаются из стали, идентичной толщине основного пола (обычно 2-3 мм), или алюминиевого сплава для снижения веса. Обязательны ребра жесткости по периметру крышки и контуру проема для сохранения общей прочности конструкции пола и предотвращения деформаций при нагрузках.

Ключевые особенности и требования

• Расположение: Точки установки определяются после тщательного анализа компоновки. Люки позиционируют строго над:
  • Карданными валами (особенно передним и задним)
  • Раздаточной коробкой
  • Топливным баком и магистралями
  • Кронштейнами рессор и элементами рамы
• Герметичность: Крышки оснащаются уплотнительными контурами (резина, силикон) по периметру. Крепление – на болтах с частым шагом или мощных защелках-барашках, обеспечивающих равномерный прижим и защиту от проникновения воды, грязи и пыли внутрь кузова при форсировании водных преград.
• Безопасность и защита: Внутренняя поверхность крышки часто имеет противоскользящее покрытие (рифление, резиновые накладки). При откидной конструкции обязательны надежные фиксаторы в открытом положении. Наружная сторона крышки может иметь дополнительное защитное покрытие (антикор, резина) от камней и ударов.
• Эргономика: Размер люка позволяет свободно проникнуть руке с инструментом. Вес крышки минимизирован для удобства частого открывания/закрывания.

Установка люков требует высокой точности разметки и резки металла пола. Края проема тщательно зачищаются и укрепляются. Крышка должна лечь заподлицо с основным полом, не создавая порогов и не нарушая плоскостность. Дополнительная антикоррозийная обработка кромок и мест крепления обязательна.

Преимущества наличия смотровых люков неоспоримы: резко сокращается время диагностики неполадок "в поле", упрощается проведение регулировок и мелкого ремонта без необходимости заезда на эстакаду или яму, повышается общая безопасность эксплуатации за счет возможности быстрой проверки состояния жизненно важных узлов вездехода.

Расчёт массы и распределения нагрузки

Точный расчёт полной массы вездехода критичен для сохранения эксплуатационных характеристик шасси ГАЗ-66. Несоблюдение допустимых нагрузок ведёт к ускоренному износу трансмиссии, деформации рамы и потере проходимости. Учитывается как снаряжённая масса конструкции, так и полезная нагрузка с учётом специфики внедорожного применения.

Анализ включает массу базового шасси, добавленных компонентов (усиленная рама, лебёдка, дополнительный топливный бак), массу кастомного кузова (металл, композиты) и переменные нагрузки: экипаж, инструменты, запасы воды/топлива и перевозимый груз. Отдельно выделяется вес внедорожного оборудования – колёс низкого давления, систем подкачки шин и защиты элементов днища.

Ключевые параметры распределения

Распределение нагрузки по осям рассчитывается для трёх сценариев:

• Снаряжённое состояние (без груза/пассажиров)
• Частичная загрузка (экипаж + стандартный комплект снаряжения)
• Полная загрузка (максимальный расчётный груз + доп. оборудование)

Параметр	Заводской ГАЗ-66	Кастомный вездеход (пример)
Полная масса, кг	5,900	4,800–5,200*
Нагрузка на переднюю ось (порожний), кг	1,950	1,400–1,600
Нагрузка на заднюю ось (порожний), кг	2,050	1,800–2,100
Допустимая нагрузка на мосты, кг	Перед: 2,500 / Зад: 4,000	Перед: 2,200–2,400 / Зад: 3,500–3,800

*Снижение общей массы достигается заменой штатного кузова на облегчённую конструкцию, несмотря на добавление оборудования.

Центр тяжести смещается вверх из-за установки багажников на крыше, резервных колёс и поднятого кузова, что требует компенсации:

1. Сдвиг аккумуляторов и запасных частей вниз – размещение в зонах под полом кабины
2. Контроль высоты надстройки – ограничение вертикальных габаритов
3. Распределение тяжёлого оборудования – лебёдки и запас топлива над/перед передней осью

Баланс 45%/55% (перед/зад) в снаряжённом состоянии и 40%/60% при полной загрузке обеспечивает стабильную управляемость и предотвращает перегруз заднего моста на бездорожье.

Испытания вездехода на болотах и перевалах

На заболоченных участках кастомный ГАЗ-66 подтвердил исключительную плавучесть благодаря герметизированному кузову и расширенным колёсам 1200х500-508. Система централизованной регулировки давления в шинах обеспечила удельное давление на грунт всего 0,2 кг/см², предотвращая погружение в трясину даже при полной загрузке. Блокировки дифференциалов и пониженный ряд раздатки гарантировали стабильную тягу при преодолении топей глубиной до 1,2 м.

Горные перевалы с уклонами до 31° вездеход преодолевал за счёт модернизированной подвески на рессорах с усиленными демпферами. Углы съезда/наезда в 45° и клиренс 580 мм позволили проходить сложные скальные участки без риска зацепа. Форсированный двигатель ЗМЗ-523 с турбонаддувом сохранял стабильную мощность на высотах до 4500 м, а вакуумный усилитель тормозов обеспечил контроль на крутых спусках.

Ключевые характеристики проходимости

Параметр	Болота	Горные перевалы
Макс. преодолеваемое препятствие	Топь глубиной 1.2 м	Подъём 31° / крен 25°
Критическая глубина	1.5 м (с шноркелем)	Высота 4500 м над уровнем моря
Система безопасности	Автоматическая блокировка колёс при пробуксовке	Электронная стабилизация на уклонах

Результаты тестов выявили преимущества модернизации:

• Автономность передвижения до 12 часов в экстремальных условиях
• Отсутствие перегрева двигателя при длительной работе на низких оборотах
• Эффективность лебёдки с тяговым усилием 8 тонн для самовытаскивания

Список источников

Информация для обзора кастомных вездеходов на базе ГАЗ-66 получена из специализированных технических ресурсов и профильных сообществ.

Ключевые данные верифицированы через сопоставление независимых источников и экспертные оценки.

• Официальная техническая документация завода-изготовителя ГАЗ-66
• Архивные публикации журналов "За рулём" и "Авторевю" по модернизации внедорожников
• Тематические разделы форумов внедорожников (4x4forum.ru, drive2.ru/offroad)
• Видеообзоры конструкторских бюро, специализирующихся на тюнинге вездеходов
• Инженерные отчеты о испытаниях шасси в условиях бездорожья (НИИ автомобильной техники)
• Интервью с владельцами кастомных ГАЗ-66 в экспедиционных сообществах
• Каталоги запчастей и оборудования для офф-роуд тюнинга (УАЗпатриот, Тракс-техника)

Видео: Вездеход на базе ГАЗ 66 - Объект «И» Покатушки


• Меняйте масло вовремя - защитите двигатель

• PSF-3 - аналоги и характеристики жидкости для гидроусилителя руля

• Замок капота ВАЗ 2114 - устройство, особенности, всё что нужно знать
