Кастор в автомобиле - что это и как работает

Статья обновлена: 18.08.2025

Кастор (или кастер) – один из ключевых углов установки колес, определяющий наклон оси поворота колеса в продольной плоскости автомобиля.

Этот параметр напрямую влияет на устойчивость на прямой, точность управления и возврат руля в нейтральное положение после завершения поворота.

Принцип действия касторового угла

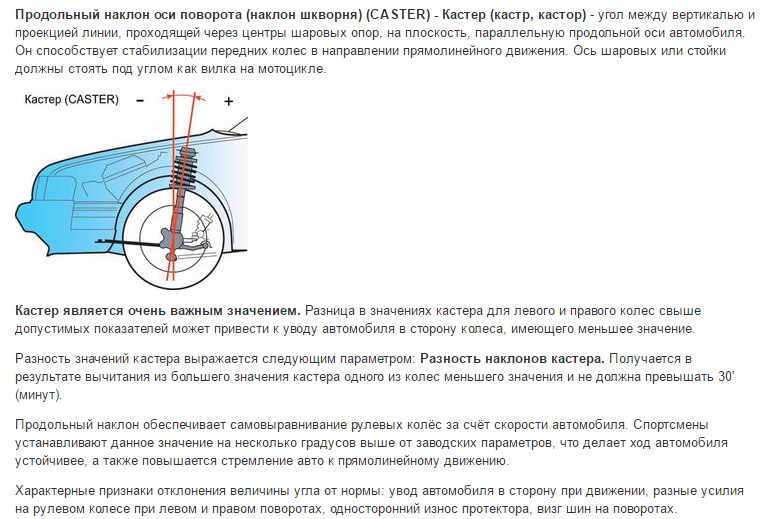

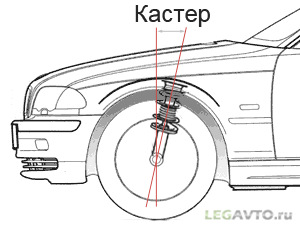

Касторовый угол (кастер) формируется наклоном оси поворота колеса в продольной плоскости автомобиля. Верхняя точка оси смещается назад относительно нижней, создавая угол между вертикалью и проекцией оси рулевого шкворня. Величина угла измеряется в градусах и определяет динамику управления.

При движении передних колёс сила инерции действует на точку контакта шины с дорогой позади проекции оси рулевой стойки. Это создаёт стабилизирующий момент, который автоматически возвращает колёса в нейтральное положение после завершения поворота. Эффект усиливается с ростом скорости.

Ключевые аспекты работы

Основные механизмы влияния:

• Самоцентрирование руля: Чем больше кастер, тем сильнее обратная связь и чётче возврат руля в "ноль"
• Устойчивость на прямой: Обеспечивает минимальные рыскания при разгоне/торможении и на неровностях
• Изменение развала в повороте: Наклон оси вызывает крен наружного колеса в отрицательный развал, повышая сцепление

Баланс параметров:

Малый кастер (0-3°)	Лёгкое вращение руля, но "вялое" возвращение
Стандартный (4-6°)	Оптимальное сочетание управляемости и комфорта
Спортивный (7-9°)	Резкая самостабилизация, повышенное усилие на руле

Важно: Избыточный угол провоцирует:

1. Перегрузку рулевой рейки
2. Ускоренный износ шин
3. Вибрации на неровностях

Как кастор влияет на устойчивость авто на прямой

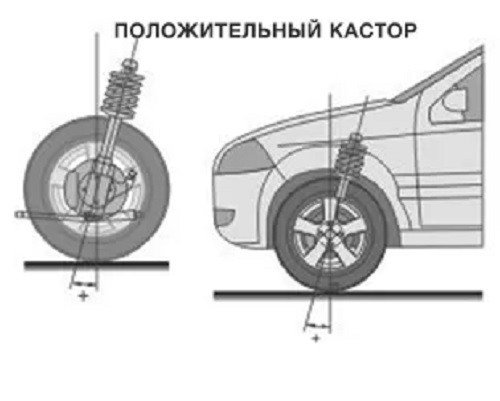

Положительный угол кастора создает эффект самовыравнивания передних колес при движении по прямой. Чем выше значение кастора, тем сильнее колесо сопротивляется отклонению от траектории благодаря смещению точки контакта шины с дорогой относительно оси поворота.

При наезде на неровность или боковом ветре кастор генерирует стабилизирующий момент: шина автоматически возвращается в нейтральное положение за счет разности плеч приложения сил. Это снижает необходимость постоянных корректировок руля водителем.

Ключевые эффекты кастора на прямой

• Повышение курсовой устойчивости – автомобиль меньше подвержен рысканию на высоких скоростях
• Усиление обратной связи – руль четче передает информацию о сцеплении шин с покрытием
• Снижение чувствительности к микродефектам дорожного полотна и перекрестным ветрам

Параметр кастора	Влияние на устойчивость	Побочные эффекты
Увеличение (+) угла	Рост стабильности траектории	Повышенное усилие на руле
Уменьшение (-) угла	Снижение сопротивления уводу	Более легкое управление

Чрезмерное увеличение кастора (более 7-9°) провоцирует избыточную нагрузку на рулевой механизм и ускоряет износ покрышек, тогда как недостаточный угол (менее 2-3°) ухудшает стабильность в скоростных режимах.

Связь кастора с возвратом руля после поворота

Кастор (продольный угол наклона оси поворота колеса) напрямую определяет стабилизацию рулевого управления при движении. При положительном значении (когда верхняя точка оси поворота наклонена назад относительно вертикали) проекция точки контакта колеса с дорогой смещается позади оси поворота, создавая стабилизирующий рычаг.

Во время поворота деформация шины в пятне контакта и упругость элементов подвески формируют момент силы, стремящийся вернуть колесо в нейтральное положение. Чем больше угол кастора, тем длиннее этот условный рычаг – соответственно, возрастает самоцентрирующий эффект, обеспечивая уверенный возврат руля при выходе из виража.

Ключевые аспекты влияния

• Скорость возврата: Увеличение угла кастора усиливает обратную связь и ускоряет возврат руля в нейтраль после снятия усилия с рулевого колеса.
• Стабильность на прямой: Кастор гасит случайные отклонения колес (например, от неровностей), автоматически корректируя траекторию без участия водителя.
• Зависимость от нагрузки: Эффект усиливается с ростом массы автомобиля – давление в пятне контакта повышается, увеличивая плечо стабилизации.

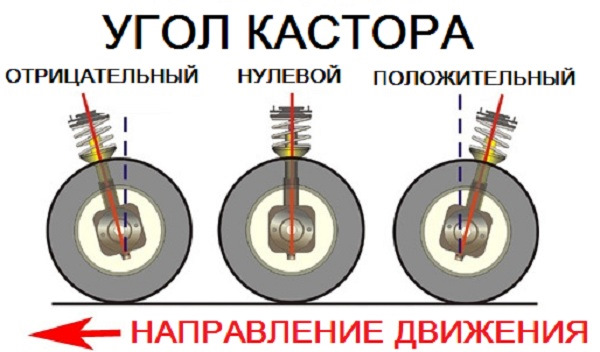

Угол кастора	Возврат руля	Усилие на руле
Большой (+)	Быстрый, четкий	Повышенное
Нулевой	Замедленный	Легкое (недостаточная стабилизация)
Отрицательный (-)	Нестабильный или отсутствует	Переменное (склонность к уводу)

Влияние кастора на стабилизацию прямолинейного движения

Угол кастор напрямую определяет способность автомобиля сохранять заданное направление без постоянных корректировок рулём. Чем больше положительное значение кастора, тем сильнее передние колёса стремятся занять положение "прямо" после завершения манёвра благодаря воздействию силы тяжести и динамики движения. Это происходит из-за смещения точки контакта шины с дорогой относительно оси поворота стойки.

При движении по прямой стабилизирующий момент, возникающий из-за кастора, автоматически противодействует случайным отклонениям колёс (например, от неровностей дороги или бокового ветра). Сила сопротивления качению шин создаёт плечо относительно оси поворота, генерируя момент, возвращающий колесо в нейтральное положение. Это обеспечивает "самовыравнивание" управляемых колёс и снижает утомляемость водителя.

Ключевые аспекты влияния

• Сопротивление уводу: Увеличение кастора повышает усиление на руле при попытке колеса отклониться от прямой, улучшая "чувство дороги".
• Скорость возврата руля: Больший угол ускоряет самостоятельное возвращение рулевого колеса в нулевое положение после поворота.
• Чувствительность к развалу: Кастор влияет на изменение развала колёс при повороте руля, что косвенно сказывается на стабильности сцепления в манёврах.

Значение кастора	Влияние на стабилизацию
Нулевое или отрицательное	Слабое самовыравнивание, склонность к блужданию траектории
Умеренное положительное (4°-6°)	Оптимальный баланс стабильности и управляемости
Чрезмерное положительное (>8°)	Чрезмерное усилие на руле, износ шин, риск вибраций

Крайне важно соблюдать рекомендуемые производителем значения кастора. Отклонения нарушают баланс между стабильностью на прямой и лёгкостью маневрирования, а также могут провоцировать преждевременный износ резины или ухудшение управляемости в поворотах.

Увеличенный кастор: плюсы для трассовой езды

Увеличение угла кастора (положительного) напрямую влияет на стабильность управления на высоких скоростях. При движении по трассе это обеспечивает более точное и предсказуемое поведение рулевого управления, особенно в поворотах и при резких манёврах.

Ключевое преимущество – усиление эффекта самовыравнивания колёс после завершения поворота. Это снижает физическую нагрузку на водителя в длительных заездах и минимизирует риск потери контроля из-за усталости или резкого сброса газа.

Основные выгоды для гоночных условий

Улучшенная курсовая устойчивость: машина меньше реагирует на неровности покрытия и боковой ветер, сохраняя траекторию без постоянных корректировок рулём.

Повышение информативности руля: водитель чётче ощущает контакт колёс с дорогой, получая больше обратной связи через рулевое колесо для точного дозирования усилий.

• Оптимальное сцепление в поворотах: передние колёса сохраняют перпендикулярность дороге при крене кузова, увеличивая пятно контакта шины с асфальтом.
• Снижение недостаточной поворачиваемости: нагрузка на переднюю ось распределяется эффективнее, уменьшая снос передка на выходе из виража.
• Стабильный разгон на дуге: улучшенное сцепление позволяет раньше добавлять газ при прохождении длинных поворотов.

Параметр	Эффект при увеличенном касторе
Чувствительность руля	Повышается (на высоких скоростях)
Скорость самовыравнивания	Увеличивается
Износ шин	Растёт при агрессивной езде

Важный нюанс: избыточный угол создаёт повышенную нагрузку на рулевую рейку и усилитель, а также требует более частых корректировок траектории на низких скоростях. Для повседневной эксплуатации это может стать недостатком.

Уменьшенный кастор: маневренность в городе

Снижение угла продольного наклона оси поворота колеса (кастора) до значений 0-3° облегчает вращение руля на низких скоростях. Рулевое колесо становится "легче", что требует меньших физических усилий от водителя при частых маневрах. Это особенно заметно при парковке или разворотах в стесненных условиях, где важна скорость реакции.

Уменьшенный кастор сокращает радиус поворота передних колес благодаря изменению геометрии подвески. Колеса быстрее достигают максимального угла поворота, улучшая отзывчивость рулевого управления. В плотном городском потоке это позволяет увереннее лавировать между препятствиями, совершать резкие перестроения и вписываться в крутые повороты без лишних корректировок.

Практические эффекты в городской эксплуатации

• Быстрые перестроения: минимальные усилия при смене полосы в пробках
• Упрощенная парковка: комфортное вращение руля одной рукой при заезде в "карман"
• Повышенная реактивность: мгновенный отклик на резкие повороты руля при объезде препятствий
• Снижение утомляемости: отсутствие необходимости бороться с тяжелым рулевым управлением

Недостатком такой настройки становится ухудшение курсовой устойчивости на высоких скоростях. Автомобиль требует более частых корректировок направления на трассе, а руль теряет четкое "центрирование" после поворотов. Для компенсации производители часто увеличивают положительное схождение передних колес.

Как кастор влияет на усилие на рулевом колесе

Угол продольного наклона оси поворота колеса (кастор) напрямую определяет усилие, необходимое для вращения рулевого колеса. Чем больше положительное значение кастора, тем сильнее увеличивается стабилизирующий момент при движении, что требует от водителя приложения большего усилия для поворота руля. Это происходит из-за увеличения плеча приложения силы между точкой контакта шины с дорогой и проекцией оси поворота колеса.

Отрицательный кастор, наоборот, снижает усилие на рулевом колесе за счет уменьшения стабилизирующего эффекта. Однако чрезмерное уменьшение кастора приводит к ухудшению обратной связи и точности управления, делая руль излишне "легким" и неинформативным на высоких скоростях.

Ключевые механизмы влияния

• Плечо стабилизации: Увеличение кастора удлиняет рычаг, через который вес автомобиля создает сопротивление повороту колеса.
• Самовозврат руля: Больший угол усиливает эффект самовыравнивания колес после поворота, что требует преодоления дополнительного усилия при маневрировании.
• Сопротивление качению: При повороте колесо приподнимает переднюю часть авто (эффект подъема), противодействуя усилию водителя.

Тип кастора	Усилие на руле	Стабильность
Большой положительный (+6°-9°)	Высокое	Максимальная
Стандартный (+3°-5°)	Умеренное	Оптимальная
Нулевой или отрицательный	Низкое	Сниженная

На спортивных автомобилях часто применяют увеличенный кастор для улучшения сцепления и точности управления, несмотря на рост усилий. В городских моделях производители стремятся найти компромисс между легкостью руления и сохранением адекватной обратной связи.

Как кастор влияет на износ передних шин

Кастор напрямую определяет распределение нагрузки на протектор шины при поворотах и движении по прямой. Чрезмерное положительное или отрицательное значение угла вызывает неравномерный контакт резины с дорожным покрытием, ускоряя истирание отдельных зон беговой дорожки.

Правильно настроенный кастор обеспечивает равномерное прилегание шины к поверхности, минимизируя проскальзывание и деформацию боковины. Отклонение от нормы провоцирует повышенное трение в конкретных точках, что проявляется в виде характерных рисунков износа.

Типы износа из-за неправильного кастора

• Односторонняя "пила" на внутренней/внешней кромке – возникает при избыточном положительном касторе, перегружающем внешнюю часть протектора в поворотах.
• Пятнистый износ плечевых блоков – следствие отрицательного кастора, вызывающего нестабильный контакт внутренней стороны шины при маневрах.
• Ускоренное скашивание кромок – появляется при комбинации отклонения кастора и недостаточной жесткости каркаса.

Параметр кастора	Вид износа	Причина
Слишком положительный	Гребенка на внешней плечевой зоне	Перегруз внешней части шины в поворотах
Слишком отрицательный	Локальный износ внутреннего плеча	Неравномерное давление на внутренний край
Несимметричный (развал)	Диагональные проплешины	Эффект "подламывания" боковины

Критическое влияние проявляется при сочетании отклонения кастора с высокими скоростями или агрессивной манерой вождения – трение в зонах локального перегрева усиливается в 3-5 раз по сравнению с нормой. Регулярная проверка угла (особенно после ударов по подвеске) предотвращает преждевременную замену шин.

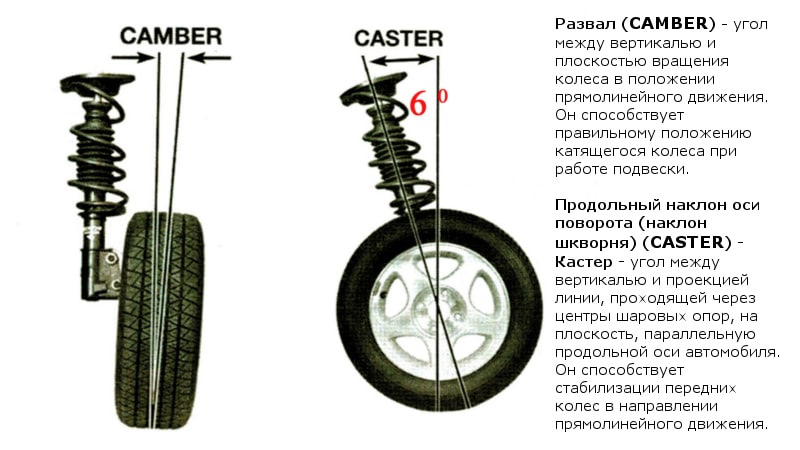

Взаимодействие кастора и развала колес

Кастор напрямую влияет на динамику изменения развала колес при повороте руля. При наклоне оси поворота (касторе) колесо в повороте приподнимается или опускается, что автоматически изменяет его угол развала относительно дороги. Например, положительный кастор при повороте наружу поднимает внешнее колесо, увеличивая его отрицательный развал, а внутреннее опускает, уменьшая отрицательный развал или создавая положительный. Это компенсирует крен кузова и оптимизирует пятно контакта шины с дорогой.

Такое взаимодействие критически важно для управляемости: увеличение отрицательного развала на внешнем колесе в повороте повышает боковое сцепление, улучшая устойчивость и точность руления. Однако чрезмерный кастор усиливает нагрузку на руль и износ шин, а недостаточный – снижает стабильность на прямой из-за малого самовыравнивания руля и ухудшения динамики развала в поворотах.

Последствия для эксплуатации

Параметр	Недостаточный кастор	Избыточный кастор
Изменение развала в повороте	Слабая адаптация к крену, потеря сцепления	Резкое увеличение отрицательного развала, риск перегруза внешней шины
Управляемость	Снижение точности в виражах, "вялое" самовыравнивание	Тяжелый руль, избыточная поворачиваемость, вибрации
Износ шин	Повышенный износ внутренних кромок	Ускоренный износ внешних плеч протектора

Признаки неправильного угла кастора

Неверный угол кастора проявляется в изменении управляемости и устойчивости автомобиля. Водитель ощущает отклонения от привычного "поведения" машины на дороге, особенно при движении на прямой или в поворотах.

Проблемы с углом кастора часто возникают после ударов колес о препятствия, ДТП, износа деталей подвески или некорректного ремонта ходовой части. Своевременное выявление признаков позволяет предотвратить ускоренный износ шин и потенциально опасные ситуации.

Основные симптомы

• Увод руля в сторону при движении по прямой без воздействия на него.
• Тяжелое или "ватное" рулевое управление - чрезмерное усилие при повороте или отсутствие четкого возврата руля в нейтральное положение.
• Неустойчивость на прямой - автомобиль требует постоянных подруливаний для сохранения траектории ("рыскание").
• Неравномерный износ протектора шин (часто пилообразный или клиновидный на одной стороне).
• Вибрация руля на определенных скоростях, особенно после прохождения поворотов.
• Изменение ощущений в поворотах - недостаточная или избыточная поворачиваемость, не соответствующая заводским характеристикам.
• Снижение курсовой устойчивости при разгоне или торможении.

Важно: Эти признаки могут указывать и на другие неисправности подвески (например, развал-схождение, износ рулевых тяг или сайлентблоков). Точную диагностику угла кастора проводят на стенде сход-развала с использованием специальных поворотных платформ.

Вибрация руля при разгоне: роль кастора

Вибрация руля при разгоне редко вызывается исключительно отклонением кастора от нормы. Сам по себе кастор (угол продольного наклона оси поворота колеса) в первую очередь влияет на стабильность прямолинейного движения и усилие на руле, а также на самоцентрирование руля после поворота. Его неправильное значение не является типичным источником вибраций, возникающих именно при ускорении.

Однако некорректный кастор может косвенно способствовать усилению уже существующей вибрации или сделать подвеску более восприимчивой к другим проблемам во время разгона. При ускорении, особенно на переднеприводных автомобилях, происходит динамическое перераспределение веса (задняя часть приседает, передняя разгружается), меняются нагрузки на элементы подвески и углы установки колес. Неправильный кастор в этой ситуации может ухудшить контакт колеса с дорогой или повлиять на работу других компонентов.

Как кастор может влиять на вибрацию при разгоне

Основные косвенные связи кастора и вибрации при разгоне:

• Усиление дисбаланса: Слишком большой положительный кастор увеличивает плечо обкатки. Это может сделать рулевое управление более чувствительным к дисбалансу колес или деформации шин, вибрация от которых особенно ощутима при наборе скорости.
• Нагрузка на ШРУСы: Сильно отклоняющийся от нормы кастор меняет рабочие углы шарниров равных угловых скоростей (ШРУСов). Изношенные внутренние ШРУСы часто вызывают вибрацию руля именно при разгоне. Неправильный кастор может усугубить их износ или сделать вибрацию от поврежденного ШРУСа более заметной.
• Реакция на изменение геометрии: При разгоне и разгрузке передка геометрия подвески меняется. Если кастор отрегулирован неверно (особенно неравномерно слева и справа), это может привести к несимметричному изменению развала или схождения, усиливающему биение.
• Износ компонентов: Экстремальные значения кастора увеличивают нагрузки на сайлентблоки рычагов, опоры стоек (чашки) и рулевые наконечники. Ускоренный износ этих элементов из-за неправильного кастора сам по себе становится источником люфтов и вибраций, проявляющихся при ускорении.

Важно понимать: вибрация руля при разгоне чаще всего указывает на проблемы не с кастором, а с другими узлами. В первую очередь проверяют:

1. Состояние внутренних ШРУСов приводных валов.
2. Дисбаланс колес и состояние шин (грыжи, деформации).
3. Исправность опор двигателя и КПП (разбитые подушки не гасят вибрации силового агрегата при увеличении оборотов).
4. Люфты в рулевом механизме и наконечниках тяг.
5. Состояние сайлентблоков рычагов подвески и опор стоек.

Типичная причина вибрации при разгоне	Может ли неправильный кастор усугубить проблему?
Неисправный внутренний ШРУС	Да (из-за изменения рабочего угла)
Дисбаланс колес/дефекты шин	Да (из-за увеличенного плеча обкатки)
Разбитые подушки (опоры) двигателя/КПП	Нет (прямой связи нет)
Люфты в рулевом управлении	Косвенно (увеличивает нагрузку на изношенные детали)

Таким образом, проверка и регулировка кастора важны для общей стабильности автомобиля и равномерного износа резины, но для диагностики вибрации руля при разгоне кастор следует рассматривать лишь как возможный сопутствующий фактор после исключения основных "виновников" – ШРУСов, дисбаланса, подушек двигателя и состояния подвески.

Кастор и неравномерный износ протектора

Угол кастора напрямую влияет на распределение нагрузки на шины в продольном направлении при движении автомобиля. Неправильно отрегулированный кастор создает избыточное давление на переднюю или заднюю часть протектора, в зависимости от знака угла (положительный/отрицательный). Это приводит к ускоренному истиранию резины на конкретных участках беговой дорожки.

Наиболее характерным признаком проблем с кастором является односторонний пилообразный износ ("гребенка") на плечевых блоках протектора. Такой дефект возникает из-за проскальзывания и "подворачивания" шины относительно дороги при повороте руля, особенно заметен на неведущей оси. Интенсивность износа усиливается при сочетании отклонения кастора с некорректными углами развала.

Типичные схемы износа при нарушении кастора

• Пилообразные зазубрины на внутренних/внешних плечевых блоках – признак разницы углов кастора между левым и правым колесом.
• Локальный износ по центру протектора – возникает при чрезмерно положительном касторе, вызывающем деформацию пятна контакта.
• Равномерный, но ускоренный износ всей поверхности – следствие избыточного положительного кастора, повышающего сопротивление качению.

Тип нарушения	Локализация износа	Дополнительные симптомы
Разница кастора слева/справа >0.5°	Асимметричная "гребенка" на одном колесе	Увод автомобиля в сторону при движении прямо
Чрезмерный положительный кастор (>6°)	Центральная часть протектора	Тяжелое рулевое управление, вибрации
Отрицательный кастор	Внешние плечевые блоки	Чрезмерная чувствительность руля, неустойчивость

Для предотвращения преждевременного износа критически важно контролировать симметричность кастора на обеих сторонах оси и его соответствие спецификациям производителя. Разница более 0.5° между колесами уже считается недопустимой. Регулярная проверка углов установки колес (раз в 15-20 тыс. км или после ударов) – основной метод профилактики.

Методы измерения касторового угла

Точное определение касторового угла критично для правильной настройки подвески и обеспечения устойчивости автомобиля. Современные методы измерения используют специализированное оборудование, способное фиксировать малейшие отклонения от нормы в углах установки колес.

Существует несколько основных технологий, применяемых в сервисных центрах и на производстве. Выбор конкретного метода зависит от требуемой точности, доступного оборудования и типа автомобиля.

Основные технологии измерения

Наиболее распространенными и точными являются следующие методы:

• Оптико-электронные стенды (3D-геометрия): Самый современный и точный метод. На колеса устанавливаются мишени с призмами или отражателями. Камеры фиксируют их положение в пространстве, а программное обеспечение рассчитывает все углы, включая кастер, на основе полученных 3D-координат.
• Лазерные измерительные системы: Используют лазерные лучи, проецируемые на измерительные мишени, закрепленные на колесах. Угол кастера определяется по отклонению лазера от эталонной линии. Точность высокая, но ниже, чем у 3D-систем.
• Механические измерители (кастор-калибры): Портативные приборы с поворотными шкалами и уровнями. Крепятся непосредственно на ступицу колеса или поворотный кулак. Требуют поворота руля на строго определенные углы (часто 20° влево и вправо от центра) и снятия показаний с прибора в этих положениях. Расчет кастера производится по разнице показаний. Относительно просты, но требуют аккуратности оператора и менее точны.

Помимо прямых методов, важно учитывать следующее:

• Измерение всегда проводится на ровной платформе с компенсированным уровнем кузова (согласно спецификации производителя).
• Перед измерением проверяется и корректируется давление в шинах и сход-развал, так как они косвенно влияют на точность определения кастера.
• Поворот колес на заданные углы для механических методов должен быть точен.

Регулировка кастора на подвеске МакФерсон

В подвеске типа МакФерсон угол кастора обычно задан конструктивно и жестко зафиксирован геометрией элементов: положением верхней опоры амортизационной стойки в брызговике кузова и нижнего крепления стабилизатора или рычага к подрамнику. Большинство серийных автомобилей не предусматривают штатной регулировки этого параметра без внесения изменений в конструкцию.

При необходимости коррекции кастора (например, после ДТП, установки неоригинальных деталей или тюнинга) применяются специальные решения. Ключевым методом является использование регулировочных пластин или болтов с эксцентриками в точках крепления верхней опоры стойки к кузову. Смещение оси крепления всего на несколько миллиметров существенно меняет угол наклона стойки, влияя на кастор.

Методы регулировки и последствия изменений

Способы коррекции угла:

• Эксцентриковые болты – устанавливаются вместо штатных крепежей опоры, позволяют сдвигать стойку вперед/назад при повороте болта.
• Регулировочные пластины – прокладки с овальными отверстиями, монтируемые между кузовом и опорой стойки.
• Сдвиг подрамника – если стойка крепится к нему (редко, требует демонтажа).

Влияние увеличения кастора:

Положительные эффекты	Отрицательные эффекты
Улучшение курсовой устойчивости	Утяжеление рулевого управления
Четкий самовозврат руля в ноль	Повышенный износ шин
Стабильность в поворотах	Риск вибраций на неровностях

Важные нюансы:

1. Регулировка требует обязательной проверки схождения после вмешательства.
2. Превышение заводских значений кастора (обычно +1°...+7°) провоцирует ускоренный износ опор стойки и сайлент-блоков.
3. Снижение угла уменьшает усилие на руле, но ухудшает стабильность на скорости.

Корректировка допустима в пределах ±1°-1.5° от нормы производителя. Серьезные отклонения нарушают работу подвески и геометрию рулевой трапеции.

Особенности настройки кастора в двухрычажной подвеске

В двухрычажной подвеске угол кастора формируется геометрией рычагов и креплений. Основное отличие от систем типа МакФерсон – возможность независимой регулировки кастора без изменения развала колес. Это достигается конструкцией с двумя поперечными рычагами (верхним и нижним), где точки крепления к кузову или подрамнику расположены в разных плоскостях.

Для изменения кастора в таких системах применяют регулировочные шайбы, эксцентриковые болты или замену сайлентблоков с измененным посадочным положением. Регулировка осуществляется через смещение оси вращения рычага в продольной плоскости автомобиля. Это требует точного расчета, так как параллельно может влиять на положение колеса относительно арки и кинематику подвески.

Ключевые аспекты регулировки

• Раздельная настройка: Кастор регулируется независимо от угла развала, что позволяет оптимизировать оба параметра.
• Влияние на стабильность: Увеличение положительного кастора (наклон назад) усиливает самовыравнивание руля и курсовую устойчивость на высоких скоростях.
• Риски при ошибках: Несимметричная настройка на правом/левом колесе вызывает увод автомобиля в сторону, неравномерный износ резины и ухудшение обратной связи руля.

Параметр	Регулировочные элементы	Эффект изменения
Увеличение (+) кастора	Смещение верхнего рычага вперед или нижнего назад	Повышение стабильности, усиление обратной связи, больший самовыворот руля
Уменьшение (-) кастора	Смещение верхнего рычага назад или нижнего вперед	Облегчение вращения руля, снижение стабильности на скорости

Важно: При тюнинге подвески (понижении клиренса) кастор часто меняется непреднамеренно из-за смещения точек крепления рычагов. Для компенсации используют специальные развальные пластины или регулируемые рычаги.

Использование разрезных эксцентриков для регулировки кастора

Разрезные эксцентрики устанавливаются вместо стандартных болтов крепления подвески, чаще всего на верхних креплениях передних стоек к кузову. Их конструкция включает смещённую относительно центра ось, что позволяет менять положение узла при вращении болта.

При повороте эксцентрика смещается точка крепления стойки, изменяя угол продольного наклона шкворня (кастор). Это даёт возможность корректировать кастор в небольших пределах, обычно ±1-1.5 градуса, компенсируя отклонения после ДТП или износа.

Процесс регулировки и её влияние

Регулировка выполняется на стенде сход-развала после ослабления креплений. Мастер вращает эксцентрики, добиваясь заданных значений кастора для обоих колёс. Корректная настройка обеспечивает:

• Стабилизацию рулевого управления – улучшение самовозврата руля после поворотов
• Повышение курсовой устойчивости – уменьшение увода авто от прямой траектории
• Оптимальное сцепление передних колёс при разгоне/торможении

Параметр	Недостаток кастора	Избыток кастора
Устойчивость	Снижение, блуждание по дороге	Повышение, тугой руль
Износ резины	Ускоренный внутренний износ	Ускоренный внешний износ

Критические ограничения: эксцентрики не компенсируют критичные деформации кузова или серьёзные повреждения подвески. При разнице кастора на осях свыше 0.5° требуется диагностика на перекос силовых элементов.

После регулировки обязательна проверка моментов затяжки всех креплений – ослабленные соединения приводят к изменению углов во время движения. Для сохранения точности установки метки на эксцентриках фиксируют краской.

Регулировочные пластины для внедорожников

При лифте подвески внедорожника изменяются исходные углы установки колес, особенно угол кастора. Его уменьшение приводит к ухудшению стабилизации руля на скоростях, снижению точности управления и повышению износа шин. Регулировочные пластины компенсируют эти изменения, возвращая кастор к оптимальным заводским значениям.

Пластины монтируются в месте крепления верхних опор амортизаторных стоек (в независимой подвеске) или между мостом и реактивными тягами (в зависимой). Их клиновидная форма с точно рассчитанным углом наклона смещает положение колесных узлов вперед или назад, восстанавливая проекцию оси поворота колеса относительно вертикали.

Ключевые аспекты применения

Эффективность пластин зависит от:

• Высоты лифта – подбирается угол наклона пластины (обычно 1-6°)
• Конструкции подвески – для McPherson и многорычажных систем используются разные решения
• Материала – сталь или алюминиевые сплавы с антикоррозионной обработкой

Основные преимущества установки:

1. Восстановление курсовой устойчивости
2. Снижение обратного удара в руль на неровностях
3. Уменьшение риска аквапланирования
4. Предотвращение преждевременного износа протектора шин

Возможные ограничения:

Фактор	Последствия
Чрезмерный угол коррекции	Вибрации руля, деформация сайлент-блоков
Низкое качество монтажа	Смещение пластин, разбалансировка подвески
Экстремальный офф-роуд	Риск деформации пластин при ударных нагрузках

Для точной настройки после установки пластин обязательна проверка углов установки колес на стенде. Оптимальные показатели кастора для внедорожников обычно составляют +4° - +6°, обеспечивая баланс между устойчивостью на трассе и проходимостью.

Последствия ДТП для угла кастора

Угол кастора критически влияет на стабильность управления, возврат руля в нейтральное положение после поворота и устойчивость автомобиля на прямой. Его значение жестко задано геометрией подвески и точками крепления элементов к кузову или подрамнику.

При ДТП, особенно с фронтальным или боковым ударом в область колеса, возникают деформации несущих элементов. Это смещает точки крепления стоек, рычагов подвески или сам кузов/подрамник, нарушая исходную геометрию. В результате угол кастора на поврежденной оси (чаще передней) отклоняется от нормы в большую или меньшую сторону, либо возникает асимметрия между левым и правым колесами.

Основные последствия изменения угла кастора после ДТП:

• Ухудшение курсовой устойчивости: Автомобиль "рыскает" по дороге, требует постоянных подруливаний для сохранения прямолинейного движения.
• Нарушение самовозврата руля: Рулевое колесо плохо или не полностью возвращается в нейтральное положение после завершения поворота.
• Изменение усилия на руле: Руль может стать аномально "тяжелым" или, наоборот, излишне "легким" и неинформативным.
• Неравномерный износ шин: Проявляется специфическим пилообразным ("гребенчатым") износом протектора, особенно по краям.
• Смещение управляемых колес: Визуально заметное отклонение колес от нормального положения (например, одно колесо "смотрит" вперед, другое – немного в сторону) даже при движении прямо.

Типичные причины деформации в ДТП:

1. Изгиб или скручивание лонжеронов или балки передка кузова.
2. Деформация подрамника (если он есть).
3. Изгиб рычагов подвески (верхних или нижних).
4. Деформация ступичного узла или поворотного кулака.
5. Смещение верхних опор стоек амортизаторов в моторном отсеке.

Признак проблемы	Возможная причина (элемент)
Автомобиль тянет в сторону, руль стоит криво	Асимметрия угла кастора (разница L/R), деформация рычагов, подрамника
Руль не возвращается после поворота	Сильное уменьшение положительного кастора на одной или обеих сторонах
Чрезмерно легкое или тяжелое рулевое управление	Значительное отклонение кастора от нормы (слишком маленький или слишком большой угол)

Важно: Стандартная процедура "развала-схождения" не исправляет отклонения угла кастора, вызванные механическими повреждениями. Требуется диагностика геометрии кузова/рамы, замена деформированных деталей подвески и последующая профессиональная регулировка углов установки колес.

Как износ сайлентблоков влияет на кастор

Сайлентблоки обеспечивают точное позиционирование элементов подвески, включая рычаги, задающие угол кастора. При их износе возникают неконтролируемые люфты, приводящие к смещению точек крепления рычагов. Это нарушает заводские установки продольного наклона оси поворота колеса, так как геометрия подвески дестабилизируется.

Изменение кастора из-за разрушенных втулок проявляется в потере курсовой устойчивости: автомобиль начинает уводить в сторону при движении по прямой, требуется постоянное подруливание. Ухудшается самовозврат руля в нейтральное положение после поворотов, повышается чувствительность к колейности дороги. Неравномерный износ сайлентблоков слева и справа усугубляет проблему, создавая разнос углов кастора на осях.

Ключевые последствия нарушения кастора

Параметр	При уменьшении кастора	При увеличении кастора
Усилие на руле	Значительно облегчается	Заметно возрастает
Стабильность движения	Резко снижается (автомобиль "рыскает")	Повышается на прямой, ухудшается в поворотах
Износ шин	Усиливается неравномерный износ протектора

Критичные узлы: Наибольшее влияние оказывают сайлентблоки нижних рычагов, реактивных тяг и стабилизатора поперечной устойчивости. Их разрушение смещает оси качания рычагов, изменяя вектор нагрузки на колесо при работе подвески.

Замена шаровых опор и изменение кастора

Шаровая опора – критичный элемент подвески, обеспечивающий подвижное соединение рычагов со ступицей колеса и задающий траекторию его поворота. Её износ или замена напрямую влияют на геометрию установки колес, включая угол кастора – параметр, определяющий продольный наклон оси поворота колеса относительно вертикали.

Неправильный монтаж новой шаровой опоры (например, перекос, использование несоответствующих деталей или неточная регулировка) способен сместить точку крепления узла. Это изменяет вектор усилия на рычаг подвески и, как следствие, нарушает заводское значение кастора. Даже незначительное отклонение от спецификаций производителя при установке провоцирует сдвиг угла.

Последствия изменения кастора после замены шаровых

• Ухудшение курсовой устойчивости: Увеличение положительного кастора усиливает самовыравнивание руля, но избыток делает управление "тяжелым". Уменьшение угла снижает стабильность движения по прямой, автомобиль начинает "рыскать".
• Нарушение обратной связи с дорогой: Непредсказуемое поведение рулевого колеса (слабый возврат в ноль, вибрации, "ватность").
• Ускоренный износ покрышек: Асимметричное истирание протектора из-за неправильного пятна контакта с дорогой.
• Смещение оси рулевой рейки: Возникновение паразитных нагрузок на рулевые тяги и наконечники, ведущее к их преждевременному выходу из строя.

Обязательная процедура после замены шаровых опор – контроль углов установки колес (сход-развала). Специализированный стенд измеряет кастор и корректирует его в рамках допусков производителя путем регулировки (если конструкция подвески это предусматривает) или проверки правильности сборки узлов. Игнорирование этой операции гарантированно приводит к перечисленным проблемам и потенциально опасным ситуациям на дороге.

Люфт рулевой рейки как симптом нарушений кастора

Люфт в рулевой рейке часто рассматривается как самостоятельная неисправность, однако он может выступать индикатором проблем с углом продольного наклона оси поворота (кастором). Неправильно выставленный или нарушенный кастор существенно изменяет распределение нагрузок в рулевом механизме. Чрезмерное положительное значение кастора усиливает "самоцентрирующий" эффект колес, но одновременно создает повышенное сопротивление их повороту.

Это увеличенное сопротивление передается через рулевые тяги непосредственно на рейку. Постоянное воздействие чрезмерных усилий приводит к ускоренному износу деталей рейки: деформации зубчатой рейки или шестерни, разбиванию посадочных мест подшипников, выработке пластиковых втулок. В результате между шестерней и рейкой образуется зазор, проявляющийся для водителя как заметный люфт руля и ухудшение точности управления.

Связь кастора и износа рейки

Ключевые моменты влияния отклонений кастора на рулевую рейку:

• Перегрузка механизма: Нештатные углы кастора заставляют водителя прикладывать большее усилие для поворота руля, нагружая рейку сверх расчетных норм.
• Вибрации и ударные нагрузки: Нарушенный кастор ухудшает стабилизацию колес на неровностях, вызывая удары и вибрации, которые напрямую передаются на рейку, расшатывая ее элементы.
• Асимметричный износ: Разница в значениях кастора между левым и правым колесом создает неравномерную нагрузку на правую и левую стороны рейки, приводя к локальному ускоренному износу.

Важно: Замена рулевой рейки или ее ремонт без предварительной проверки и корректировки углов установки колес (особенно кастора) часто дает лишь временный эффект. Новый или восстановленный механизм быстро выйдет из строя повторно под воздействием тех же дестабилизирующих нагрузок, вызванных неправильным кастором.

Состояние кастора	Тип нагрузки на рейку	Последствия для рейки
Чрезмерно положительный	Постоянное высокое усилие на поворот, сопротивление самоцентрированию	Износ зубьев рейки/шестерни, деформации
Недостаточный/отрицательный	Усиленные вибрации, ухудшение стабилизации, "рыскание"	Разбивание посадочных мест, втулок, люфты
Асимметрия (левый/правый)	Неравномерная нагрузка по сторонам рейки	Локальный износ одной стороны механизма

Диагностика при появлении люфта руля обязательно должна включать замер углов установки колес. Если кастор выходит за пределы допусков, указанных производителем, его корректировка (регулировкой или ремонтом подвески) является первоочередной задачей перед вмешательством в рулевой механизм.

Оптимальные значения кастора для переднеприводных авто

Кастор определяет наклон оси поворота колеса в продольной плоскости автомобиля, формируя важный параметр для стабильности рулевого управления. Его корректная настройка критична для переднеприводных машин, где передние колеса совмещают функции поворота и тяги.

Оптимальные значения кастора для переднеприводников обычно находятся в диапазоне 1°–7°. Конкретные цифры зависят от конструкции подвески, массы авто, жесткости пружин и задач эксплуатации. Слишком малый угол снижает стабилизацию, а чрезмерный – утяжеляет руль и повышает износ шин.

Типичные значения и их влияние

Большинство серийных моделей используют умеренный кастор 3°–5°. Это обеспечивает:

• Автоматическое возвращение руля в нейтраль после поворота
• Устойчивость на прямой без "рыскания"
• Сбалансированную нагрузку на рулевой механизм

Примеры заводских настроек для популярных моделей:

Модель	Кастор (градусы)	Особенности
Lada Vesta	3°30' ± 30'	Стандарт для городской эксплуатации
Hyundai Solaris	4°15' ± 45'	Акцент на комфорт при маневрировании
Volkswagen Golf GTI	6°–7°	Спортивная настройка для трека

Вариации для специфических задач:

1. Спортивные авто: 6°–7° – улучшает сцепление в поворотах, но требует физических усилий
2. Внедорожные модификации: 1°–3° – облегчает руление на бездорожье
3. Дрифт-проекты: 8°–12° – экстремальные значения для агрессивного управления

Отклонение от рекомендованных параметров более чем на 1° вызывает проблемы: избыточная поворачиваемость, вибрации на скорости или ускоренный износ протектора. Корректировку выполняют только при сход-развале с контролем других углов установки колес.

Рекомендации по кастору для заднеприводных машин

Оптимальный угол кастора для заднеприводных автомобилей обычно составляет 5–9 градусов положительного значения. Это обеспечивает баланс между стабильностью на высоких скоростях и приемлемым усилием на рулевом колесе. Более высокие значения (например, 7–9°) улучшают самовыравнивание колёс после поворота и курсовую устойчивость, особенно на трассе.

Слишком большой угол (свыше 10°) увеличивает сопротивление качению и нагрузку на рулевую рейку, а также ускоряет износ шин. Недостаточный кастор (менее 5°) снижает стабильность прямолинейного движения и чёткость обратной связи, что критично для спортивной езды или загруженного транспорта.

Ключевые аспекты настройки

• Спортивные модели: 7–9° для улучшенного сцепления в поворотах и точной реакции руля.
• Грузоперевозки/пикапы: 6–8° для сохранения устойчивости под нагрузкой без чрезмерного утяжеления руля.
• Дрифт: 0–5° для облегчения контролируемого заноса и снижения усилия при быстрых контррулениях.

Условия эксплуатации	Рекомендуемый кастор	Эффект
Городская/шоссейная езда	5–7°	Комфортное управление + предсказуемость
Активный драйв/трек	7–9°	Максимальная стабильность в виражах
Перевозка грузов	6–8°	Снижение увода задней оси под весом

Важно: Регулировка кастора всегда требует последующей проверки развала-схождения. Увеличение угла на 1° смещает точку контакта шины с дорогой на 2–3 мм, что влияет на пятно контакта и износ резины.

Спортивные настройки кастора для гоночных трасс

На гоночных трассах кастор увеличивают до 8-12° (против стандартных 3-6° для гражданских авто). Это обеспечивает критически важную стабильность на высоких скоростях и в резких поворотах, где малейшая вибрация или неровность могут спровоцировать потерю контроля. Увеличенный угол создаёт эффект "самовыравнивания" колёс, мгновенно возвращая руль в нейтральное положение после манёвра.

Главный компромисс – резкий рост усилия на рулевой рейке: пилоту требуется значительная физическая сила для управления. Параллельно возрастает нагрузка на шины и подшипники ступиц, сокращая их ресурс. Для компенсации негативных эффектов используют усиленные компоненты подвески и гидроусилитель руля с гоночными характеристиками.

Влияние на гоночную динамику

Ключевые эффекты увеличенного кастора:

• Точечная обратная связь: руль чётко передаёт покрытие и границу сцепления шин, позволяя пилоту чувствовать начало скольжения.
• Агрессивное самовыравнивание: после резкого поворота колёса автоматически стремятся к прямолинейному движению, сокращая время коррекции траектории.
• Контроль развала в повороте: при крене кузова угол кастора усиливает отрицательный развал внешнего колеса, увеличивая пятно контакта шины с асфальтом.

Тип трассы	Рекомендуемый кастор	Цель настройки
Высокоскоростная (кольцевая гонка)	10-12°	Максимальная стабильность на прямых
Трасса с S-поворотами (автокросс)	7-9°	Баланс между откликом и управляемостью
Уличная трасса (неровное покрытие)	6-8°	Снижение вибраций и перегрузок

Настройка требует точной калибровки с учётом:

1. Баланса с углом развала – избыточный кастор провоцирует износ внутренней кромки шин.
2. Жёсткости пружин и стабилизаторов – мягкая подвеска усиливает крен, нивелируя эффект кастора.
3. Типа покрышек: слики требуют большего угла для теплосбережения, чем дорожные шины.

Тюнинг подвески: зачем увеличивают кастор

Увеличение кастора – распространённая модификация в спортивном тюнинге, направленная на улучшение управляемости автомобиля. Основная цель – усиление стабилизирующего эффекта рулевого управления на высоких скоростях и в поворотах. Это достигается за счёт изменения угла продольного наклона оси поворота колеса относительно вертикали.

При стандартных настройках кастор часто компромиссен для комфорта, но увеличение этого параметра смещает баланс в сторону спортивной динамики. Модификация требует переделки точек крепления амортизаторов или установки специальных регулируемых компонентов подвески, таких как развальные опоры или рычаги с корректировкой геометрии.

Эффекты увеличения кастора

Ключевые преимущества:

• Повышение самовозврата руля – усилие для возврата колёс в нейтральное положение после поворота возрастает, улучшая "чувство руля".
• Стабильность на прямой – машина меньше реагирует на неровности дороги и боковой ветер.
• Точность входа в поворот – передняя ось быстрее реагирует на действия водителя.
• Снижение недостаточной поворачиваемости – за счёт оптимального распределения нагрузки на колёса в дуге.

Негативные последствия:

• Рост усилия на рулевом колесе – особенно заметен на низких скоростях и при парковке.
• Ускоренный износ резины – из-за изменения пятна контакта при поворотах.
• Повышение жёсткости подвески – вертикальные удары сильнее передаются на кузов.

Влияние на развал при повороте:

Угол кастора	Внешнее колесо	Внутреннее колесо
Увеличенный	Приобретает отрицательный развал	Приобретает положительный развал
Стандартный	Минимальное изменение развала	Минимальное изменение развала

Оптимальные значения подбираются индивидуально под стиль вождения и тип покрытия. Для драг-рейсинга достаточно +5-7°, для кольцевых гонок – до +10-12°. Чрезмерное увеличение (>15°) провоцирует срыв сцепления передних колёс и вибрации.

Последствия непрофессиональной регулировки кастора

Неправильно выставленный угол кастор нарушает исходную геометрию подвески, спроектированную производителем для оптимального контакта шин с дорогой и стабильности рулевого управления. Это фундаментально меняет поведение автомобиля, создавая предпосылки для целого ряда критических проблем.

Ошибки при регулировке провоцируют неконтролируемые реакции рулевой системы, ускоряют износ ключевых компонентов ходовой части и напрямую влияют на безопасность движения. Последствия проявляются как мгновенно, так и постепенно, нарастая по мере эксплуатации машины.

Основные негативные последствия

• Ухудшение курсовой устойчивости: Автомобиль начинает "рыскать" по дороге, особенно на высокой скорости или при движении по неровностям, требуя постоянных корректировок руля.
• Самопроизвольный увод в сторону: Машину ощутимо тянет влево или вправо даже на ровном покрытии, что вынуждает водителя прикладывать усилия для удержания прямолинейного движения.
• Затрудненное возвращение руля в нейтраль: После завершения поворота руль неохотно или медленно возвращается в центральное положение, снижая точность управления.
• Неравномерный и ускоренный износ шин: Протектор стирается пятнами или характерным "пилообразным" рисунком по краям, преимущественно с одной стороны.
• Повреждение компонентов подвески: Возрастают ударные нагрузки на сайлентблоки, шаровые опоры, рулевые наконечники и тяги, приводя к их преждевременному разрушению.
• Снижение эффективности торможения: Нарушение пятна контакта шины с дорогой увеличивает тормозной путь и может вызвать занос при резком торможении.
• Повышенная нагрузка на рулевое управление: Усилитель руля работает в напряженном режиме, возможны вибрации на руле, стуки или ощущение "тяжести".

Список источников

При подготовке материалов о функции кастора в автомобиле использовались специализированные технические издания и авторитетные отраслевые ресурсы. Основное внимание уделялось принципам работы подвески и управляемости транспортных средств.

Ниже представлен перечень ключевых источников, содержащих детальную информацию о конструкции, регулировках и влиянии угла кастора на эксплуатационные характеристики автомобиля. Все материалы включают практические данные и инженерные расчеты.

Техническая литература и руководства

• Учебник "Конструкция автомобилей" под редакцией А.И. Гришкевича
• Руководство "Теория и конструкция автомобиля" В.А. Петрова
• Справочник "Подвески современных легковых автомобилей" С.М. Иванова
• Монография "Управляемость и устойчивость колесных машин" П.А. Федотова

Отраслевые стандарты и документация

• ГОСТ Р 51709-2001 "Автотранспортные средства. Требования безопасности"
• Технические спецификации SAE J670 (Vehicle Dynamics Terminology)
• Руководства по ремонту и ТО производителей: Toyota, Volkswagen, BMW

Научные публикации и исследования

• Статья "Влияние кинематики подвески на курсовую устойчивость" (журнал "Автомобильная промышленность")
• Диссертация "Оптимизация параметров развала-схождения" (МАДИ, 2018)

Авторитетные онлайн-ресурсы

• База технических статей Society of Automotive Engineers (SAE International)
• Раздел "Подвеска и рулевое управление" на портале CarExpert
• Архивы журнала "За рулем" (раздел "Техническая библиотека")

Видео: Какую касторку пить? Какое касторовое масло безопасно!!!


• Родоначальник советских машин для дороги всех земель

• Виды утеплителей для двигателя и правила выбора

• Подбор компрессора для покраски машины - модели и мнения
