Катализатор Соляриса - конструкция, снятие, установка

Статья обновлена: 18.08.2025

Катализатор – ключевой элемент выхлопной системы Hyundai Solaris, отвечающий за экологичность автомобиля.

Его задача – нейтрализация токсичных компонентов выхлопных газов перед их выходом в атмосферу.

Со временем катализатор может выходить из строя, вызывая серьезные проблемы с работой двигателя и повышение вредных выбросов.

Понимание его устройства, причин поломок, а также особенностей удаления или корректной замены критически важно для владельцев Соляриса.

Эта статья детально разберет конструкцию каталитического нейтрализатора, признаки его неисправности и все аспекты ремонта.

Конструкция каталитического нейтрализатора Hyundai Solaris

Каталитический нейтрализатор Hyundai Solaris представляет собой ключевой компонент системы выпуска отработавших газов, интегрированный непосредственно в выхлопную магистраль. Его основная задача – химическая трансформация токсичных компонентов выхлопа (CO, CH, NOx) в менее вредные вещества (CO₂, N₂, H₂O) перед их выпуском в атмосферу.

Конструктивно нейтрализатор Solaris является неразборным модулем, объединяющим несколько функциональных элементов в едином металлическом корпусе, обычно из нержавеющей стали, для обеспечения долговечности в условиях высоких температур и агрессивной среды. Он расположен максимально близко к двигателю, часто сразу после выпускного коллектора или приемной трубы, для быстрого достижения рабочей температуры.

Ключевые элементы конструкции

Внутри прочного металлического корпуса находятся следующие основные элементы:

Носитель (Соты):
- Изготовлен из термостойкой керамики (чаще всего кордиерит) или металлической фольги.
- Имеет ячеистую структуру с множеством параллельных каналов малого сечения (соты).
- Обеспечивает максимальную площадь контакта выхлопных газов с каталитическим слоем.
Каталитический слой (Покрытие, Washcoat):
- Тонкий слой пористой основы (чаще оксид алюминия), нанесенный на стенки сот.
- Служит носителем для драгоценных металлов-катализаторов.
Активные каталитические вещества:
- Нанесены на слой washcoat.
- Используются благородные металлы: Платина (Pt), Палладий (Pd), Родий (Rh).
- Каждый металл или их комбинация отвечают за конкретные реакции нейтрализации.
Датчики кислорода (Лямбда-зонды):
- Устанавливаются перед (верхний/управляющий датчик) и после (нижний/диагностический датчик) катализатора.
- Контролируют состав топливовоздушной смеси и эффективность работы самого катализатора.
Теплозащитный экран (опционально):
- Может устанавливаться вокруг корпуса нейтрализатора для снижения теплового излучения на элементы днища автомобиля.

Тип катализатора: На Hyundai Solaris устанавливается преимущественно трехкомпонентный каталитический нейтрализатор (TWC - Three-Way Catalyst), способный одновременно преобразовывать оксиды азота (NOx), окись углерода (CO) и несгоревшие углеводороды (CH).

Компонент катализатора	Основная функция
Платина (Pt) / Палладий (Pd)	Окисление CO до CO₂ и CH до CO₂ + H₂O
Родий (Rh)	Восстановление NOx до N₂ и O₂

Рабочая температура катализатора Solaris составляет примерно 400-800°C. Для защиты от механических повреждений и обеспечения герметичности соединений, корпус нейтрализатора имеет фланцы или патрубки для крепления к приемной трубе и остальной части выхлопной системы.

Где находится катализатор в выхлопной системе Solaris

Каталитический нейтрализатор в Hyundai Solaris расположен в выхлопной системе между двигателем и глушителем. Точное местоположение варьируется в зависимости от года выпуска и модификации двигателя (1.4 л, 1.6 л), но всегда интегрирован в начальный участок выхлопного тракта для эффективной работы при высоких температурах.

В большинстве комплектаций катализатор закреплен под днищем автомобиля в передней части салона – ориентировочно под передним пассажирским сиденьем. Для доступа к нему требуется поднять автомобиль на подъемнике или эстакаде. В некоторых ранних версиях (особенно до рестайлинга) элемент может быть совмещен с выпускным коллектором непосредственно на двигателе.

Конструктивные особенности расположения

Поддонное крепление: Основной корпус зафиксирован кронштейнами на кузове, соединен фланцами с приемной трубой (от коллектора) и резонатором.
Термозащита: Оборудован металлическим теплоэкраном для снижения теплового воздействия на кузов и топливные магистрали.
Датчики: Перед и после катализатора установлены кислородные датчики (лямбда-зонды) для контроля эффективности очистки газов.

Как работает сотовая структура нейтрализатора

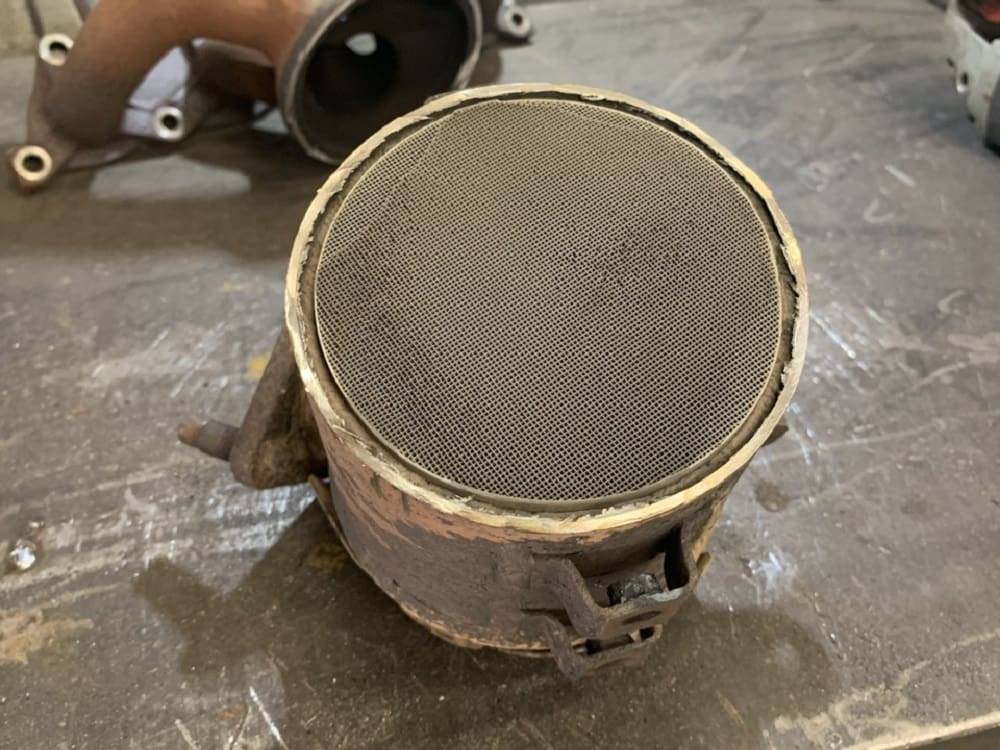

Сотовая структура каталитического нейтрализатора представляет собой керамический или металлический монолит с множеством параллельных продольных каналов. Эти микроканалы, напоминающие пчелиные соты в разрезе, формируют значительную площадь контакта выхлопных газов с активным каталитическим слоем.

Поверхность каналов покрыта тонким слоем носителя (washcoat) из оксида алюминия, церия или циркония, увеличивающего площадь в 7 000 раз по сравнению с гладкой поверхностью. На этот слой нанесены драгоценные металлы-катализаторы: платина, палладий (для окисления CO и CH) и родий (для восстановления NO_x).

Принцип работы сотовой структуры

При прохождении выхлопных газов через каналы происходят три ключевые реакции:

Окисление угарного газа (CO): 2CO + O₂ → 2CO₂
Окисление углеводородов (CH): C_xH_y + O₂ → CO₂ + H₂O
Восстановление оксидов азота (NO_x): 2NO_x → xO₂ + N₂

Эффективность работы зависит от:

Температуры активации	250-300°C для начала реакций
Состава топливной смеси	Строгое поддержание стехиометрии (λ=1)
Свободного протока	Отсутствие закоксовывания каналов

Сотовая конструкция обеспечивает турбулизацию потока, равномерное распределение газов и минимальное противодавление. Увеличение плотности ячеек (до 900 cells/in²) повышает эффективность очистки, но требует более чистого топлива и повышает риск засорения.

Признаки забитого катализатора на бензиновом двигателе

Основным симптомом забитого катализатора является заметная потеря мощности двигателя. Автомобиль тяжело разгоняется, особенно на подъемах или при полной загрузке, не достигает прежней максимальной скорости. Мотор может "задыхаться" при резком нажатии педали газа, появляется ощущение, что машину что-то держит сзади.

На холостом ходу наблюдаются нестабильные обороты: двигатель троит, вибрирует или глохнет без видимых причин. При этом может загореться или мигать индикатор Check Engine. Выхлоп становится прерывистым, с хлопками, а из-под днища часто слышен сильный запах сероводорода (тухлых яиц) из-за скопления несгоревших остатков в сотрах.

Ключевые индикаторы проблем

Повышенный расход топлива – ЭБУ увеличивает подачу бензина для компенсации недостатка кислорода.
Громкий дребезжащий звук под днищем при запуске или разгоне – разрушенные керамические соты бьются о корпус.
Затрудненный пуск – отработавшим газам некуда выходить, особенно заметно на горячем моторе.

Сопутствующий симптом	Причина
Потеря тяги на высоких оборотах	Сопротивление выхлопным газам из-за сужения проходов
Перегрев катализатора	Скопление топлива и его дожиг в корпусе нейтрализатора

Важно: Если катализатор полностью разрушен, металлический звон может исчезнуть, но проблемы с тягой и ошибки по датчикам кислорода (P0420, P0430) сохранятся. Диагностика включает замер противодавления в выпускной системе или температурную проверку пирометром (раскаленные участки корпуса указывают на засор).

Почему разрушаются керамические элементы на Солярисе

Разрушение керамической основы катализатора на Hyundai Solaris вызывается комплексом факторов, связанных с условиями эксплуатации, качеством топлива и механическими воздействиями. Основные причины включают термические удары, вибрационные нагрузки и химическую коррозию.

Низкое качество топлива и агрессивные режимы работы двигателя провоцируют процессы, критически ослабляющие структуру керамики. Рассмотрим ключевые причины деградации:

Основные причины разрушения

Термические удары: Резкие перепады температур (например, попадание в лужу на разогретом катализаторе) вызывают растрескивание керамики из-за неравномерного расширения/сжатия материала.
Механические удары и вибрация: Наезд на неровности дороги, дефекты подвески или креплений создают ударные нагрузки, приводящие к сколам и фрагментации сот.
Низкое качество топлива:
- Свинец, сера и металлосодержащие присадки в бензине образуют отложения, забивающие и разрушающие керамику.
- Неполное сгорание обогащенной смеси вызывает перегрев и оплавление элементов.
Проблемы с зажиганием или впрыском: Пропуски воспламенения приводят к попаданию несгоревшего топлива в катализатор, где оно догорает с резким ростом температуры (>1400°C), вызывая спекание или расплавление керамики.
Естественный износ: Постепенная деградация структуры керамики из-за длительного воздействия высоких температур и агрессивных химических сред.
Некачественный ремонт:
- Установка бракованного катализатора.
- Механические повреждения при монтаже/демонтаже.

Результат разрушения: Образование керамической пыли и осколков, которые могут попасть в цилиндры двигателя, вызывая задиры стенок и поршней, или заблокировать выпускной тракт.

Проверка противодавления в выхлопной трубе как метод диагностики

Измерение противодавления в выхлопной системе – прямой способ оценки состояния катализатора Соляриса. Чрезмерное сопротивление газовому потоку указывает на засорение сот или механическое разрушение внутренней структуры нейтрализатора. Для проверки используется манометр, подключаемый вместо кислородного датчика (лямбда-зонда), обычно расположенного до или после каталитического блока.

Двигатель прогревают до рабочей температуры, затем фиксируют показания давления на разных режимах работы: холостом ходу (250-350 мм рт. ст. считается нормой), стабильных оборотах 2000-2500 об/мин (допустимо до 500 мм рт. ст.) и при резком увеличении оборотов до 3000-4000 об/мин с последующей фиксацией пикового значения. Превышение порога в 800-1000 мм рт. ст. свидетельствует о критическом засоре.

Порядок диагностики и интерпретация результатов

Ключевые этапы замера:

Снятие переднего или заднего кислородного датчика для установки переходника манометра
Запуск двигателя и фиксация показаний на холостом ходу
Постепенное повышение оборотов с контролем роста давления
Проверка "пиков" при резком открытии дросселя

Типичные признаки неисправности катализатора:

Режим работы двигателя	Критическое давление	Воздействие на двигатель
Холостой ход	> 0.5 Бар (380 мм рт.ст.)	Неустойчивая работа, троение
2500 об/мин	> 1.2 Бар (900 мм рт.ст.)	Падение мощности, рывки
Резкий газ	> 1.5 Бар (1100 мм рт.ст.)	Затрудненный разгон, ошибки Р0420/P0430

Стабильно высокие показатели на всех режимах подтверждают необходимость замены катализатора. Если давление растет только при высоких оборотах – возможен частичный засор. Для комплексной диагностики метод дополняют визуальным осмотром через снятый датчик кислорода или эндоскопом, а также анализом выхлопа на содержание вредных веществ.

Расшифровка ошибок Р0420/Р0430 при неисправности катализатора

Коды неисправностей P0420 (Эффективность системы каталитической нейтрализации ниже порога, банк 1) и P0430 (Эффективность системы каталитической нейтрализации ниже порога, банк 2) напрямую указывают на проблемы с каталитическим нейтрализатором выхлопных газов. Блок управления двигателем (ЭБУ) регистрирует эти ошибки, когда фиксирует недостаточную эффективность катализатора в снижении уровня вредных выбросов, сравнивая показания датчиков кислорода (лямбда-зондов) до и после него.

ЭБУ постоянно анализирует скорость переключения сигнала заднего (нижнего по потоку) лямбда-зонда, расположенного после катализатора. В исправной системе катализатор действует как буфер, сглаживая колебания состава смеси, поэтому сигнал заднего датчика должен быть гораздо более стабильным, чем сигнал переднего (верхнего) датчика. Если задний датчик начинает реагировать слишком быстро и его сигнал по амплитуде и частоте начинает напоминать сигнал переднего датчика, ЭБУ делает вывод о снижении эффективности катализатора и зажигает лампу "Check Engine" с соответствующим кодом.

Основные причины ошибок P0420/P0430 на Hyundai Solaris

Физическое разрушение или оплавление каталитического нейтрализатора: Из-за перегрева (неисправность зажигания, богатая смесь), механического повреждения или естественного старения керамическая сотовая структура внутри корпуса может разрушиться или оплавиться, резко снижая площадь контакта выхлопных газов с каталитическим слоем.
Выгорание или отравление каталитического слоя: Каталитическое покрытие (драгметаллы: платина, палладий, родий) теряет активность из-за длительной эксплуатации, использования некачественного топлива (содержащего свинец, серу, кремний) или попадания в катализатор несгоревшего масла/антифриза.
Закупорка катализатора: Разрушенные фрагменты сот или сажевые отложения могут полностью или частично перекрыть проход для выхлопных газов, создавая высокое противодавление в выпускной системе.
Неисправность лямбда-зондов (кислородных датчиков): Хотя коды указывают на катализатор, некорректная работа переднего или заднего датчика кислорода (медленный отклик, смещение показаний) может вводить ЭБУ в заблуждение, заставляя его ошибочно регистрировать P0420/P0430.
Утечки выхлопных газов до или после катализатора: Прогоревшая прокладка выпускного коллектора, трещины в трубах или неплотное соединение элементов выпускной системы до заднего лямбда-зонда могут привести к подсосу воздуха, искажая его показания.
Проблемы с двигателем: Серьезные неисправности, вызывающие переобогащение смеси (неисправные форсунки, датчики), пропуски зажигания (неисправные катушки, свечи) или попадание масла в камеры сгорания (износ ЦПГ, маслосъемных колпачков), приводят к перегреву и быстрому выходу катализатора из строя.

Параметр / Состояние	Исправный Катализатор	Неисправный Катализатор (P0420/P0430)
Сигнал переднего лямбда-зонда (до кат.)	Быстро меняется (0.1В - 0.9В)	Быстро меняется (0.1В - 0.9В)
Сигнал заднего лямбда-зонда (после кат.)	Стабильный, с медленными изменениями (около 0.6-0.7В)	Начинает колебаться, приближаясь по форме и частоте к сигналу переднего датчика
Разность амплитуд сигналов	Высокая (задний датчик "спокоен")	Низкая (задний датчик "активен")
Корректировки топливоподачи (STFT/LTFT)	В пределах нормы (±5-10%)	Могут быть в норме или нарушены из-за основной причины
Противодавление в выпуске	Нормальное	Может быть повышенным (при закупорке)

Появление ошибок P0420 или P0430 требует комплексной диагностики. Необходимо считать реальные параметры работы лямбда-зондов, проверить корректировки топливоподачи, исключить утечки выпуска и неисправности двигателя, приводящие к перегреву катализатора. Визуальный осмотр катализатора (на предмет повреждений корпуса) и проверка противодавления в выпускной системе также являются важными этапами диагностики перед принятием решения о замене каталитического нейтрализатора на Hyundai Solaris.

Визуальный осмотр состояния узла через технологические отверстия

Технологические отверстия в корпусе катализатора Соляриса предназначены для визуальной оценки внутреннего состояния сот без демонтажа узла. Доступ к ним осуществляется снизу автомобиля после поднятия на подъемнике или установки на эстакаду. Необходимо очистить область вокруг отверстий от грязи перед осмотром.

Используйте яркий фонарь для подсветки внутренней полости через отверстия. Сосредоточьтесь на выявлении критических повреждений: трещин на керамическом блоке, оплавлений, глубокой эрозии или полного разрушения ячеек. Проверьте равномерность цвета поверхности – локальные потемнения могут указывать на локальные перегревы.

Ключевые параметры для оценки

Целостность сот: Отсутствие сколов, расслоений и деформаций керамической матрицы
Загрязнение: Масляный нагар, отложения сажи, кристаллизация несгоревшего топлива
Проходимость каналов: Процент закупоренных ячеек (визуально более 40% требует замены)
Механические повреждения: Следы ударов на корпусе, вмятины, влияющие на геометрию блока

Наблюдаемый дефект	Возможная причина
Оплавленные участки	Попадание несгоревшего топлива в катализатор
Трещины в центральной зоне	Термические перегрузки, гидроудар
Масляные отложения	Износ маслосъемных колпачков/поршневых колец

При обнаружении необратимых повреждений или закоксовки более ⅔ поверхности узел подлежит замене. Отсутствие видимых дефектов не гарантирует исправность каталитического слоя – для проверки эффективности очистки газов требуется замеры на газоанализаторе.

Полный демонтаж катализатора для тестирования проходимости газов

Отсоедините выпускной коллектор от приемной трубы или демонтируйте весь выпускной тракт целиком для доступа к каталитическому нейтрализатору. Снимите все крепежные элементы (болты, хомуты, кронштейны), предварительно обработав резьбовое соединение проникающей смазкой при наличии коррозии.

Извлеките катализатор из системы, учитывая его расположение – он может быть интегрирован в выпускной коллектор, установлен отдельно под днищем или встроен в приемную трубу. Обеспечьте поддержку веса глушителя и смежных компонентов во избежание деформации трубопроводов.

Процедура проверки проходимости

Визуально оцените состояние сот:
- Механические повреждения (вмятины, трещины корпуса)
- Температурная деформация (оплавление, изменение цвета металла)
- Следы масла или охлаждающей жидкости на поверхности
Проведите тест на светопроницаемость:
- Направьте мощный источник света (фонарь, прожектор) с одной стороны корпуса
- Визуально контролируйте интенсивность свечения с противоположного конца
- Отсутствие равномерного свечения укажет на закупорку каналов
Выполните пневмотест:
- Подайте сжатый воздух (1.5-2 бар) через входное отверстие
- Измерьте выходное давление манометром
- Сравните показатели с эталонными значениями производителя

Критерий оценки	Нормальное состояние	Признаки неисправности
Светопроницаемость	Равномерное свечение по всей площади	Темные зоны >15% площади, отсутствие свечения
Перепад давления	≤ 0.15 бар (при расходе 250 л/мин)	≥ 0.3 бар, резкое падение давления
Визуальный осмотр	Нет деформаций, осыпания наполнителя	Оплавленные соты, масляный нагар, разрушение керамики

При выявлении необратимых повреждений (расплавление наполнителя, разрушение керамического блока, критическое снижение пропускной способности) требуется замена катализатора. Если засорение вызвано сажевыми отложениями без структурных дефектов, допустима попытка очистки специальными химическими реагентами с последующей повторной проверкой.

Подготовка инструмента для снятия каталитического нейтрализатора

Соберите необходимый комплект перед началом работ, чтобы исключить простои в процессе демонтажа. Убедитесь в наличии средств индивидуальной защиты – перчатки и защитные очки обязательны из-за риска контакта с горячими поверхностями и абразивной грязью.

Проверьте состояние ключей и насадок, особое внимание уделите крепежу нейтрализатора – часто используются прикипевшие гайки или болты со сложным доступом. Очистите зону вокруг фланцев и креплений от грязи щеткой по металлу для предотвращения соскальзывания инструмента.

Основной набор инструментов

Головки и воротки: Комплект шестигранных головок (размеры 13-19 мм), удлинители, карданный шарнир, трещотка. Трещоточный ключ обязателен для работы в стесненных условиях.
Резьбовые соединения: Проникающая смазка (WD-40 или аналог), молоток, зубило для обработки прикипевших элементов. Набор гаечных ключей (рожковых, накидных) или торцевых головок под размер крепежа.
Дополнительное оборудование: Домкрат и подставки (при работе снизу), паяльная лампа или строительный фен для прогрева ржавых соединений (с осторожностью!).

Специализированный инструмент (при необходимости)

Инструмент	Назначение
Болгарка (УШМ)	Резка неразборных соединений или срезание прикипевших болтов. Требует защиты от искр.
Трубный ключ большого размера	Демонтаж кислородных датчиков (лямбда-зондов), если они мешают снятию.
Набор экстракторов	Извлечение обломанных шпилек или болтов.

Перед демонтажем обязательно дайте выхлопной системе остыть до безопасной температуры. Убедитесь, что автомобиль стоит на ровной поверхности с зафиксированными колесами, а при работе под днищем – надежно установлен на подставки (не полагайтесь только на домкрат!).

Откручивание прикипевших креплений фланцев и хомутов

Прикипание крепежных элементов возникает из-за высокотемпературного воздействия выхлопных газов, коррозии и деформации металла. Особенно проблемными становятся гайки на шпильках фланцев катализатора и стяжные болты хомутов после длительной эксплуатации в агрессивной среде.

Перед демонтажем обязательна обработка соединений проникающей смазкой (WD-40, LIQUI MOLY Rost-Off) за 10-15 часов до работ. Прогрейте двигатель до рабочей температуры для теплового расширения металла – это снизит сцепление корродированных поверхностей. Все манипуляции выполняйте только на остывшей выхлопной системе во избежание ожогов.

Техники демонтажа

Ударное воздействие:
Наносите короткие удары молотком по граням гайки через переходник-добойник. Вибрация разрушает коррозионный слой. Для хомутов используйте зубило, направленное под углом 45° к плоскости вращения.
Прогрев горелкой:
Локальный нагрев крепежа пропановой горелкой до свечения (2-3 минуты) с последующим резким охлаждением мокрой ветошью. Термический шок расширяет микротрещины в ржавчине.
Комбинированный метод:
После нагрева примените ударный гайковерт с усилием отрыва не менее 500 Нм. Используйте шестигранные головки вместо 12-гранных для уменьшения риска срыва граней.

Тип крепления	Рекомендуемый инструмент	Критичные ошибки
Фланцевые шпильки	Торцевой ключ с трещоткой, экстрактор сорванных граней	Перекос ключа при откручивании – ведет к деформации шпильки
Стяжные хомуты	Головка T45/T50, усиленный вороток	Обрезка болтов болгаркой – повреждает фланцы катализатора

При срыве граней используйте экстрактор типа "сверло-лепесток". Если резьба разрушена – аккуратно срежьте гайку шлифмашиной, не повреждая шпильку. После демонтажа обязательна замена всех крепежных элементов на термостойкие (класс прочности 8.8 или выше) с графитовой смазкой резьбы.

Извлечение катализатора из-под днища Соляриса

Процесс требует подъема автомобиля на подъемнике или эстакаде для свободного доступа к выхлопной системе. Обязательно дождитесь полного остывания деталей во избежание ожогов.

Катализатор зафиксирован на приемной трубе и резонаторе фланцевыми соединениями с болтами или гайками. Предварительно обработайте крепеж проникающей смазкой WD-40 для упрощения демонтажа.

Основные этапы демонтажа

Отсоедините кислородные датчики (лямбда-зонды) от электропроводки, аккуратно сняв разъемы.
Ослабьте хомуты крепления гофры глушителя при помощи торцевых ключей или головок.
Выкрутите болты/гайки фланцевых соединений:
- Переднего (к выпускному коллектору)
- Заднего (к резонатору или средней части тракта)
Расшатайте узел для снятия с подвесов-демпферов, удерживающих систему на кузове.
Аккуратно снимите катализатор в сборе с крепежными кронштейнами.

Критические моменты: Прикипевшие фланцы могут требовать нагрева газовой горелкой или среза болгаркой. Поврежденные подвесы подлежат замене. После извлечения герметизируйте отверстия для датчиков заглушками во избежание попадания мусора.

Выбивание керамических сот при механическом удалении

Механическое удаление керамического блока катализатора Соляриса методом выбивания – распространенный, но крайне грубый способ. Он предполагает использование ударного инструмента (молотка, кувалды, зубила, длинного металлического лома) для разрушения и извлечения хрупкой керамической вставки через входной или выходной патрубок катализатора после его демонтажа с автомобиля.

При нанесении ударов керамика раскалывается на мелкие и крупные осколки. Эти осколки необходимо затем извлечь из корпуса ("банки") катализатора, что представляет собой отдельную, часто трудоемкую и грязную задачу. Процесс сопровождается сильным шумом, вибрацией и образованием большого количества керамической пыли и осколков.

Основные проблемы и риски метода выбивания

Этот метод чреват рядом существенных негативных последствий:

Заклинивание осколков: Крупные осколки могут заклинить внутри корпуса катализатора, особенно в узких местах или на изгибах, делая их извлечение очень сложным или невозможным без повреждения корпуса.
Повреждение корпуса: Сильные удары по керамике или по самому металлическому корпусу катализатора для облегчения доступа могут привести к его деформации (вмятинам), нарушению геометрии фланцев или патрубков, что создаст проблемы при последующей установке пламегасителя или стронгера.
Неполное удаление: Гарантировать полное удаление всех фрагментов керамики, особенно мелких осколков и пыли, застрявших в углах или приварившихся к стенкам от температуры, практически невозможно. Оставшиеся частицы будут создавать шум (дребезг) внутри пламегасителя и могут постепенно вылетать в выхлопную систему.
Разрушение подложки: Непредсказуемость разрушения хрупкой керамики часто приводит к образованию очень острых осколков, которые могут повредить внутренние стенки корпуса или сетку будущего пламегасителя при установке.

Важно: Категорически не рекомендуется пытаться выбивать катализатор, не снимая его с автомобиля. Это многократно увеличивает риск повреждения других компонентов выхлопной системы (резонатора, глушителя, труб, датчиков кислорода) от вибрации и ударов, а также делает процесс небезопасным и неэффективным.

Вывод: Механическое выбивание керамических сот, несмотря на кажущуюся простоту и дешевизну, является методом с высоким риском повреждения корпуса катализатора и не гарантирует качественного результата. Оно часто приводит к необходимости дополнительных работ по ремонту корпуса или преждевременному выходу из строя установленного вместо катализатора пламегасителя из-за остатков керамики.

Прямая замена на новый оригинальный катализатор: этапы работ

Процедура требует строгого соблюдения технологии и применения специализированного оборудования. Использование исключительно оригинального катализатора гарантирует соответствие параметрам выхлопной системы и экологическим стандартам автомобиля.

Работы выполняются на подъемнике или смотровой яме для обеспечения доступа к днищу. Обязательна предварительная диагностика для точного определения неисправности катализатора и проверки состояния смежных узлов.

Последовательность операций

Демонтаж старого катализатора
- Отсоединение кислородных датчиков (лямбда-зондов)
- Обработка крепежных соединений проникающей смазкой
- Аккуратное откручивание фланцев и болтов
- Извлечение узла с проверкой целостности подушек подвеса
Подготовка места установки
- Зачистка фланцев приемной и выпускной труб от нагара
- Проверка состояния уплотнительных колец и термоэкранов
- Замена деформированных крепежных элементов
Монтаж нового катализатора
- Фиксация узла на штатных подушках крепления
- Установка новых термопрокладок между фланцами
- Равномерная затяжка болтов крест-накрест с рекомендованным моментом
- Подключение кислородных датчиков с фиксацией разъемов
Контроль качества
- Визуальная проверка соосности выхлопного тракта
- Запуск двигателя с анализом герметичности соединений
- Диагностика электронных систем на отсутствие ошибок
- Проверка токсичности выхлопа на холостом ходу и под нагрузкой

Установка универсального катализатора вместо штатного

Установка универсального катализатора вместо оригинального на Hyundai Solaris требует тщательной подготовки и понимания отличий в конструкции. Универсальные катализаторы представляют собой стандартные блоки с носителем и активным слоем, не повторяющие точную форму и крепления штатного узла.

Ключевым этапом является подбор катализатора с правильными параметрами: объемом и материалом носителя (керамика/металл), габаритами корпуса, диаметром входного/выходного патрубков, а также типом крепления (фланец/под сварку). Несоответствие любого из параметров сделает установку сложной или невозможной.

Процесс установки

Демонтаж штатного катализатора выполняется стандартно: отключение лямбда-зондов, снятие теплоизоляции, откручивание крепежных болтов или вырезка узла при помощи "болгарки". Тщательно очистите посадочные места на приемной и основной трубе от остатков прокладок и нагара.

Монтаж универсального катализатора чаще всего требует изготовления переходников (адаптеров) или прямой приварки из-за несовпадения фланцев или диаметров труб:

Фланцевое соединение: Если универсальный катализатор имеет фланцы, но они не совпадают со штатными, необходимо изготовить переходные пластины (адаптеры) с отверстиями в нужных местах. Используйте термостойкие прокладки.
Сварное соединение: Наиболее распространенный способ. Труба катализатора вставляется в разрез выхлопной системы, точно центрируется (зазор 1-2 мм) и проваривается по кругу сплошным герметичным швом. Обязательно используйте аргонно-дуговую (TIG) сварку для нержавеющих сталей.

Учитывайте необходимость правильной ориентации катализатора (часто есть маркировка IN/OUT или стрелка направления потока газов) и обеспечение достаточного зазора до элементов днища, топливных магистралей и кузова для исключения перегрева и вибраций.

Критически важные моменты после установки:

Проверьте герметичность всех соединений (сварных швов, фланцев) на заведенном двигателе. Утечки выхлопных газов недопустимы.
Убедитесь, что катализатор не касается кузова, элементов подвески или топливных трубок. Примените термоизоляцию при близком расположении.
Подключите лямбда-зонды в штатные разъемы. Убедитесь, что провода не натянуты и не касаются горячих деталей.
Проверьте отсутствие ошибок по лямбда-зондам (например, P0420, P0430) после пробной поездки.

Параметр	Штатный Катализатор	Универсальный Катализатор
Форма и габариты	Точное соответствие выхлопной системе авто	Стандартная (требует адаптации)
Крепление	Штатные фланцы/кронштейны	Часто требует сварки/изготовления адаптеров
Совместимость	100% (родной)	Зависит от правильности подбора и монтажа

Установка универсального катализатора - технически выполнимая задача, но она требует навыков работы с выхлопной системой, наличия оборудования (особенно для качественной сварки нержавеющей стали) и аккуратности. Ошибки монтажа приведут к утечкам, вибрациям, повреждению катализатора или смежных узлов. Для гарантированного результата рекомендуется обращаться к специалистам по глушителям.

Монтаж пламегасителя вместо нейтрализатора: плюсы и минусы

Пламегаситель представляет собой металлический резонатор, устанавливаемый на место каталитического нейтрализатора. Его основная функция – снижение температуры выхлопных газов и гашение пламени перед выходом в глушитель, без химической очистки выбросов. Такая замена часто рассматривается при выходе из строя дорогостоящего катализатора.

Процедура монтажа включает механическое удаление нейтрализатора, подбор пламегасителя с подходящими геометрическими параметрами и вварку его в систему выхлопа. Для корректной работы двигателя после замены требуется программное отключение датчиков кислорода (лямбда-зондов) через чип-тюнинг ЭБУ.

Преимущества и недостатки решения

Плюсы:

Экономическая выгода – стоимость пламегасителя в 3-5 раз ниже нового оригинального катализатора
Увеличение ресурса – стальная конструкция менее подвержена разрушению, чем керамические соты нейтрализатора
Рост мощности – снижение сопротивления выхлопных газов улучшает продувку цилиндров
Стабильность работы – исключаются ошибки, вызванные засорением катализатора (P0420, P0430)

Минусы:

Экологические проблемы – выброс вредных веществ (CH, NO_x, CO) превышает нормы Евро-3/4/5
Юридические ограничения – запрещено в странах с жестким экоконтролем; проблемы при техосмотре
Изменение звука – возможен металлический оттенок в работе выхлопной системы
Риск повреждения глушителя – повышенная температура газов сокращает срок службы последующих элементов

Критерий	Каталитический нейтрализатор	Пламегаситель
Снижение токсичности	До 90% (соответствие нормам)	Отсутствует
Ресурс эксплуатации	80-150 тыс. км	Без ограничений
Влияние на двигатель	Штатный режим работы	Требует перепрошивки ЭБУ

Прошивка ЭБУ после удаления катализатора

Удаление катализатора Соляриса приводит к тому, что датчики кислорода (лямбда-зонды), расположенные до и после него, начинают фиксировать одинаковые показания содержания кислорода в выхлопных газах. Это противоречит ожидаемой логике работы ЭБУ, где второй датчик (после катализатора) должен показывать значительно более низкий уровень кислорода, свидетельствующий о нормальной работе катализатора. В результате ЭБУ воспринимает ситуацию как неисправность системы очистки выхлопа.

Электронный блок управления немедленно регистрирует ошибку (чаще всего P0420 - "Эффективность каталитической системы ниже требуемого уровня") и активирует аварийный режим работы двигателя ("Check Engine"). В этом режиме ЭБУ переходит на усредненные, обедненные параметры топливовоздушной смеси для предотвращения потенциального повреждения двигателя, что приводит к ощутимой потере мощности, увеличению расхода топлива и некорректной работе двигателя на разных режимах.

Необходимость и методы коррекции прошивки ЭБУ

Чтобы двигатель Соляриса после удаления катализатора работал корректно, без ошибок и потери характеристик, необходимо внести изменения в программное обеспечение ЭБУ. Существует два основных подхода:

Физические эмуляторы (обманки) лямбда-зондов:
- Механические (проставки): Устанавливаются на место второго лямбда-зонда, отодвигая его чувствительный элемент из потока выхлопных газов, что приводит к замедлению его реакции и изменению показаний.
- Электронные: Микропроцессорные устройства, подключаемые к цепи второго лямбда-зонда. Они анализируют сигнал первого датчика и генерируют для ЭБУ "правильный" сигнал, имитирующий работу исправного катализатора.
Программное отключение (чип-тюнинг, перепрошивка): Самый корректный и надежный метод. Специализированное оборудование подключается к диагностическому разъему ЭБУ (OBD-II) или напрямую к его чипам памяти (чаще требуется снятие блока). В оригинальную прошивку вносятся изменения:
- Отключается диагностика эффективности катализатора (флаг ошибки P0420 и связанные с ней).
- Корректируются алгоритмы работы двигателя для оптимального смесеобразования без учета показаний второго лямбда-зонда (часто переводится в режим мониторинга без влияния на топливоподачу).
- Оптимизируются калибровки топливных карт и угла опережения зажигания под измененную выхлопную систему (для достижения максимальной эффективности).

Процесс перепрошивки включает несколько ключевых этапов:

Диагностика и считывание текущей прошивки: Определение точной модели и версии ЭБУ, считывание оригинального ПО.
Подготовка модифицированной прошивки: На основе оригинального файла специалист (тюнер) вносит необходимые изменения с помощью специального программного обеспечения. Используются либо универсальные "патчи" для отключения катализатора, либо создается индивидуальная корректировка.
Запись новой прошивки в ЭБУ: Модифицированный файл прошивки записывается обратно в память ЭБУ с помощью программатора.
Проверка и адаптация: После установки прошивки выполняются тестовые запуски двигателя, стираются ошибки из памяти ЭБУ, проверяется работа на разных режимах, при необходимости проводится адаптация (обучение) дроссельной заслонки и параметров холостого хода.

Критически важные моменты:

Квалификация исполнителя: Перепрошивка ЭБУ требует глубоких знаний, специализированного оборудования и опыта. Некорректные изменения могут привести к серьезным неисправностям двигателя или полному выходу ЭБУ из строя.
Качество прошивки: Использование некачественных или неподходящих "патчей" может вызвать нестабильную работу, плавающие обороты, повышенный расход топлива или потерю мощности.
Юридический аспект: Удаление катализатора и отключение его диагностики в ЭБУ является нарушением экологических норм во многих странах и регионах. Это может привести к проблемам при прохождении техосмотра.

Метод	Плюсы	Минусы
Эмуляторы (обманки)	Относительно дешево, быстро установить	Не всегда надежно работают (особенно механика), не отключают диагностику полностью (ЭБУ может "заподозрить" неладное), не оптимизируют работу двигателя
Программное отключение (Чип-тюнинг)	Наиболее корректное решение, полное отключение диагностики, возможность оптимизации работы двигателя	Высокая стоимость (зависит от авто и мастера), требует высокой квалификации исполнителя, риск повреждения ЭБУ при ошибке

Выбор между эмулятором и перепрошивкой зависит от бюджета, требований к надежности и желания получить оптимальную работу двигателя. Для долгосрочной и корректной работы Соляриса без катализатора программное отключение функции в ЭБУ является предпочтительным, но дорогостоящим решением, требующим обращения к профессионалам.

Установка механической обманки лямбда-зонда

Механическая обманка представляет собой металлическую проставку (спейсер), устанавливаемую между выпускным коллектором и лямбда-зондом. Её внутренняя конструкция содержит мини-катализатор или мелкоячеистую сетку, частично фильтрующую выхлопные газы перед попаданием на чувствительный элемент датчика. Это создаёт иллюзию корректной работы основного катализатора для ЭБУ двигателя.

Монтаж требует снятия нижнего датчика кислорода (расположенного после катализатора). Проставка вкручивается в штатное посадочное гнездо на выпускной трубе, после чего в неё ввинчивается сам зонд. Критически важно обеспечить герметичность соединения во избежание подсоса воздуха, который исказит показания.

Этапы установки

Подготовка: Автомобиль устанавливается на эстакаду/подъёмник. Оборудование остывает до безопасной температуры.
Демонтаж нижнего лямбда-зонда: Отсоединяется электрический разъём датчика. Ключом (обычно на 22 мм) выкручивается зонд из посадочного отверстия.
Монтаж проставки: Обманка плотно вкручивается в освободившееся гнездо выпускной системы. Применяется графитовая смазка или герметик для резьбовых соединений (высокотемпературный).
Установка датчика: Лямбда-зонд ввинчивается в резьбовое отверстие самой обманки. Затяжка осуществляется с рекомендованным производителем моментом.
Проверка: Подключается разъём датчика. Запускается двигатель для контроля отсутствия выхлопных газов в месте соединения. Считываются ошибки ЭБУ сканером.

Ключевые особенности

Совместимость: Обманки различаются по резьбе (M18x1.5 стандарт для Соляриса) и длине корпуса.
Ограничения: Эффективна только при исправном верхнем (управляющем) лямбда-зонде и отсутствии других неполадок выхлопной системы.
Риски: Низкокачественные спейсеры могут разрушаться от вибраций или перегрева. Возможно появление ошибки P0420 при недостаточной фильтрации газов в проставке.

Параметр	Без обманки	С механической обманкой
Показания нижнего лямбда-зонда	Сигнал не соответствует норме (ошибка P0420)	Сигнал приближен к эталонному
Влияние на работу двигателя	Возможен аварийный режим, повышенный расход	Штатный режим (при корректной установке)
Срок службы	-	2-5 лет (зависит от материала)

Законность эксплуатации Соляриса без катализатора в РФ

Эксплуатация Hyundai Solaris без каталитического нейтрализатора в России прямо запрещена законодательством. Катализатор является обязательным элементом системы выпуска, обеспечивающим соответствие транспортного средства экологическим стандартам Евро-4 и выше, принятым Техническим регламентом Таможенного союза ТР ТС 018/2011 "О безопасности колесных транспортных средств". Его демонтаж или замена на пламегаситель приравнивается к внесению несанкционированных изменений в конструкцию автомобиля.

Статья 12.5 КоАП РФ классифицирует управление транспортным средством с измененной конструкцией без разрешения ГИБДД как административное правонарушение. Это влечет за собой штраф в размере 500 рублей по части 1 указанной статьи. Однако ключевая проблема возникает при прохождении обязательного технического осмотра: отсутствие катализатора автоматически приводит к превышению допустимых норм выбросов CO, CH и NOx, что делает получение диагностической карты невозможным.

Правовые последствия и ограничения

Основные риски эксплуатации Solaris без катализатора включают:

Блокировка регистрационных действий: Отсутствие действующей диагностической карты запрещает переоформление ТС, продажу или страхование по ОСАГО.
Принудительное прекращение эксплуатации: Инспектор ГИБДД вправе задержать автомобиль при выявлении неисправностей, влияющих на экологическую безопасность (ст. 27.13 КоАП РФ).
Юридическая ответственность СТО: Мастерские, осуществляющие удаление катализатора, несут ответственность по ст. 14.43 КоАП РФ за нарушение требований технических регламентов.

Единственной легальной альтернативой является замена отработавшего катализатора на новый оригинальный или сертифицированный универсальный аналог с обязательным сохранением функционала системы очистки выхлопа. Установка эмуляторов кислородных датчиков для обмана ЭБУ также признается правонарушением, так как фактически маскирует несоответствие экологическим нормам.

Особенности контроля выхлопа после удаления нейтрализатора

После удаления катализатора система контроля выхлопа Hyundai Solaris лишается ключевого элемента для очистки отработавших газов. Это приводит к прекращению химического преобразования вредных веществ: несгоревшие углеводороды (CH), оксиды азота (NOx) и угарный газ (CO) напрямую выбрасываются в атмосферу без окисления или восстановления. Блок управления двигателем (ЭБУ) фиксирует критическое отклонение показаний кислородных датчиков до и после катализатора, что провоцирует постоянное загорание индикатора Check Engine.

ЭБУ переходит в аварийный режим, используя усредненные данные для коррекции топливной смеси. Это вызывает снижение точности регулировки впрыска, потенциальный рост расхода топлива на 5-15% и потерю динамики из-за консервативных настроек. Отсутствие каталитического слоя также увеличивает температуру выхлопных газов в выпускном тракте, создавая риск повреждения резонаторов или глушителя.

Технические последствия и методы обхода

Основные изменения в работе системы диагностики:

Коды ошибок P0420/P0430 – постоянное сохранение в памяти ЭБУ из-за несоответствия сигналов лямбда-зондов
Активная фазировка датчиков – второй кислородный датчик фиксирует идентичные первому показания вместо ожидаемого "сглаженного" сигнала
Риск повреждения компонентов – горячие газы ускоряют прогорание выхлопной системы за нейтрализатором

Для имитации работы катализатора применяют:

Механические обманки – мини-катализаторы в корпусе датчика, частично фильтрующие газы
Электронные эмуляторы – преобразуют сигнал второго лямбда-зонда в "правильный" диапазон
Прошивку ЭБУ – программное отключение диагностики катализатора с коррекцией топливных карт

Параметр	С катализатором	Без катализатора
Уровень CH	≤100 ppm	300-800 ppm
Уровень CO	≤0.5%	2-8%
Диагностика OBD-II	Активна	Постоянная ошибка

При отсутствии программной адаптации ЭБУ сохраняет заводские параметры контроля, что провоцирует некорректный расчет топливоподачи. Длительная эксплуатация без корректировок ведет к повышенному износу свечей зажигания и цилиндропоршневой группы из-за хронического отклонения состава топливовоздушной смеси.

Список источников

Для детального изучения темы катализатора Hyundai Solaris использовались специализированные технические материалы и экспертные ресурсы. Основное внимание уделялось официальным данным производителя и практическим руководствам по обслуживанию.

Ниже представлены ключевые источники, содержащие информацию об устройстве, диагностике, удалении и замене каталитического нейтрализатора. Эти материалы обеспечивают техническую достоверность и полноту освещения вопроса.

Официальное руководство по ремонту Hyundai Solaris (актуальные редакции для соответствующих поколений модели)
Технические бюллетени Hyundai Motor Company по системам выпуска и экологическому контролю
Каталоги автозапчастей (оригинальные и аналоговые): Hyundai Parts Catalog, PartSouq
Протоколы диагностики OBD-II: стандарты SAE J1979 и ISO 15031
Методические пособия по сварочным работам при монтаже пламегасителей
Экспертные публикации в профильных СМИ: «За рулём», «Авторевю»
Техническая документация производителей катализаторов: Bosch, Walker
Сервисные мануалы по работе с электронными блоками управления (ЭБУ) двигателя
Инженерные отчёты об исследованиях состава выхлопных газов после удаления катализатора
Производственные спецификации на крепёжные элементы и прокладки выхлопной системы
