Катушка зажигания Газель - надёжность двигателя в ваших руках

Статья обновлена: 18.08.2025

Исправность катушки зажигания критически важна для бесперебойного функционирования двигателя автомобиля Газель.

Этот компонент отвечает за преобразование низковольтного тока аккумулятора в высоковольтный импульс, необходимый для образования искры на свечах зажигания.

Выход катушки из строя немедленно приводит к перебоям в работе мотора: пропускам зажигания, потере мощности, повышенному расходу топлива или полной остановке двигателя.

Регулярная диагностика и своевременная замена катушки зажигания гарантируют надежный пуск, стабильные обороты и эффективное сгорание топливной смеси.

Принцип действия катушки зажигания в двигателе Газели

Катушка зажигания выполняет функцию трансформатора напряжения: преобразует низковольтный ток бортовой сети (12 В) в импульсы высокого напряжения (15 000–30 000 В), необходимые для пробоя воздушного зазора между электродами свечи зажигания. Её работа основана на явлении электромагнитной индукции.

Конструктивно катушка содержит две обмотки: первичную (из толстого провода с малым числом витков) и вторичную (из тонкого провода с большим количеством витков). Обе обмотки намотаны вокруг ферромагнитного сердечника, усиливающего магнитное поле.

Последовательность преобразования энергии

Накопление энергии: При замкнутых контактах прерывателя (или открытом транзисторе ЭБУ) ток от аккумулятора протекает через первичную обмотку, создавая вокруг неё магнитное поле.
Прерывание тока: В расчётный момент времени контакты размыкаются (транзистор закрывается), мгновенно прекращая ток в первичной цепи.
Генерация высокого напряжения: Резкий спад магнитного потока индуцирует ЭДС во вторичной обмотке. За счёт разницы в числе витков (коэффициент трансформации 1:100) напряжение возрастает до значений, достаточных для пробоя искрового промежутка свечи.
Передача импульса: Высоковольтный импульс через распределитель зажигания направляется к свече конкретного цилиндра в такте сжатия.

Для предотвращения перегрузок при размыкании первичной цепи параллельно обмотке подключен конденсатор, поглощающий избыточное напряжение самоиндукции. Современные системы (БСЗ или МПСЗ) управляют процессом электронно, обеспечивая точное соответствие момента искрообразования оборотам и нагрузке двигателя.

Конструктивные особенности катушек ЗМЗ-406 и ЗМЗ-405

Катушки зажигания для двигателей ЗМЗ-406 и ЗМЗ-405, устанавливаемых на автомобили Газель, имеют принципиальные конструктивные отличия, обусловленные разной системой зажигания. Катушка для ЗМЗ-406 является классической двухвыводной катушкой зажигания (Б-116 или аналоги), предназначенной для работы в составе контактно-транзисторной или бесконтактной транзисторной системы с механическим распределителем (трамблером). Она генерирует высокое напряжение, которое затем распределяется по цилиндрам через ротор и крышку трамблера.

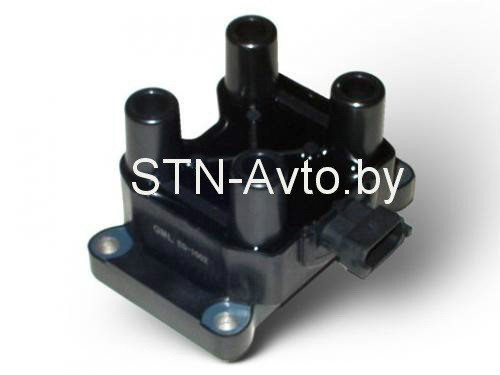

В отличие от нее, катушка зажигания для двигателя ЗМЗ-405 (29.3705 или аналоги) представляет собой модуль зажигания с четырьмя высоковольтными выводами. Это четырехвыводная катушка (катушка на 4 свечи), работающая в паре с электронным блоком управления (ЭБУ) двигателем. Она интегрирует в себе две двухвыводные катушки и предназначена для реализации системы зажигания без распределителя (DIS - Distributorless Ignition System), где искра подается напрямую на свечи через высоковольтные провода.

Сравнительные особенности

Основные различия катушек:

Характеристика	Катушка ЗМЗ-406 (Б-116)	Катушка/Модуль ЗМЗ-405 (29.3705)
Тип системы зажигания	С распределителем (трамблером)	Без распределителя (DIS)
Количество высоковольтных выводов	2	4
Управление	Коммутатор (внешний или интегрированный в трамблер)	Непосредственно ЭБУ двигателя
Распределение искры	Механическое (ротор и крышка трамблера)	Электронное (синхронизация по датчикам ЭБУ)
Особенности замены	Отдельный элемент, подключен к трамблеру	Модуль, подключенный напрямую к свечным проводам 1-4 и 2-3 цилиндров
Совместимость	Только с системами, имеющими трамблер	Только с системами с ЭБУ и без трамблера

Важно: Катушки ЗМЗ-406 и ЗМЗ-405 конструктивно невзаимозаменяемы. Установка катушки от 406-го двигателя на 405-й (и наоборот) приведет к полной неработоспособности системы зажигания. Выбор катушки строго определяется моделью двигателя и установленной на нем системой управления зажиганием.

Расположение модуля зажигания на Газель Бизнес

На двигателях УМЗ-4216 (Евро-3/4) модуль зажигания Газель Бизнес монтируется на специальном кронштейне в верхней части силового агрегата. Он размещается со стороны водителя, в непосредственной близости от головки блока цилиндров и кожуха ремня ГРМ. Конструктивно объединяет две катушки зажигания и электронный коммутатор в едином корпусе.

Крепление осуществляется тремя болтами к металлической платформе, обеспечивающей устойчивость к вибрациям. Расположение выбрано для минимизации длины высоковольтных проводов к свечам 1-4 и 2-3 цилиндров, но затрудняет быстрый доступ – для демонтажа требуется снятие воздушного фильтра и декоративного кожуха двигателя.

Особенности установки по модификациям

Модель двигателя	Точное расположение	Особенности доступа
УМЗ-4216 (Евро-3)	Над выпускным коллектором, слева по ходу движения	Требуется демонтаж воздушного патрубка
УМЗ-4216 (Евро-4)	Между ГБЦ и щитком передка	Необходимо снять защитный кожух ремня ГРМ

Ключевые ориентиры при поиске:

Пластиковый корпус чёрного цвета с 4-контактным разъёмом управления и 4 высоковольтными выходами
Треугольная форма крепёжной платформы
Пучок проводов, идущий к ЭБУ вдоль рамы лобового стекла

Важно: на дизельных версиях (Cummins ISF) данный модуль отсутствует – система зажигания не применяется в принципе. Все указания актуальны исключительно для бензиновых модификаций с распределённым впрыском.

Как высокое напряжение распределяется по цилиндрам

В классической системе зажигания с механическим распределителем высокое напряжение от катушки поступает на центральный контакт трамблера. Вращающийся ротор внутри крышки поочередно замыкает цепь между центральным электродом и контактами, ведущими к свечам цилиндров, синхронизируя искрообразование с тактами двигателя.

В современных электронных системах (например, с модулем зажигания) распределение осуществляется без подвижных деталей. Блок управления двигателем (ЭБУ) анализирует данные датчиков положения коленвала/распредвала и направляет импульсы напряжения непосредственно на соответствующие катушки или выходы модуля в строгом соответствии с порядком работы цилиндров.

Тип системы	Принцип распределения	Управляющий элемент
Механическая (трамблер)	Роторный бегунок и контакты крышки	Кулачок распредвала
Электронная (модуль зажигания)	Полупроводниковые ключи в модуле	ЭБУ двигателя

Для двигателя ГАЗель (рядный 4-цилиндровый) стандартный порядок работы цилиндров и распределения искры:

Цилиндр 1 (так сжатия)
Цилиндр 3
Цилиндр 4
Цилиндр 2

Важно: Нарушение угла опережения зажигания или повреждение распределительных элементов (трещины в крышке трамблера, сбой ЭБУ) вызывает пропуски воспламенения в отдельных цилиндрах, снижение мощности и перебои в работе двигателя.

Сравнение оригинальных катушек и аналогов для Газели

Оригинальные катушки зажигания производятся по спецификациям завода-изготовителя с жестким контролем качества на каждом этапе. Они гарантированно соответствуют электрическим параметрам двигателя Газели, включая сопротивление обмоток, выходное напряжение и температурный режим работы. Это обеспечивает стабильное искрообразование и точное соблюдение угла опережения зажигания во всех режимах работы мотора.

Аналоги от сторонних производителей часто предлагаются по более низкой цене, но их характеристики могут варьироваться в зависимости от бренда и ценового сегмента. Качественные дубликаты известных марок (например, Bosch, Bremi или Tesla) приближаются к оригиналу по надежности, тогда как дешевые безымянные варианты страдают от использования упрощенных технологий, некондиционных материалов и слабого входного контроля.

Критерии выбора

Ресурс эксплуатации: Оригинал служит 80-120 тыс. км против 30-60 тыс. км у бюджетных аналогов
Термостойкость: ОЕМ-детали стабильно работают при нагреве до 130°C, дешевые аналоги деградируют уже при 90-100°C
Герметичность: Качественная заливка эпоксидным компаундом у оригиналов исключает пробой корпуса

Параметр	Оригинал	Качественный аналог	Бюджетный аналог
Соответствие ТУ завода	100%	85-90%	60-70%
Сопротивление первичной обмотки (Ом)	0.61 ± 0.05	0.58-0.65	0.50-0.75
Гарантия производителя	24 месяца	12-18 месяцев	6 месяцев

При выборе учитывайте интенсивность эксплуатации: для коммерческого транспорта предпочтительны оригинальные катушки, снижающие риск внезапного отказа. Для редко используемых автомобилей допустимы проверенные аналоги среднего ценового сегмента с документально подтвержденными характеристиками. Избегайте изделий без маркировки производителя и сертификатов соответствия – их установка приводит к перерасходу топлива, пропускам зажигания и ускоренному износу катализатора.

Диагностика неисправностей катушки зажигания мультиметром

Проверка сопротивления обмоток мультиметром – базовый метод выявления неисправностей. Для тестирования катушку демонтируют, отсоединив высоковольтные провода и разъем питания. Убедитесь в отсутствии трещин, нагара или оплавлений на корпусе перед замерами.

Мультиметр переключают в режим омметра. Контактные группы очищают от загрязнений для точного измерения. Номинальные значения сопротивления уточняют в технической документации на конкретную модель катушки Газели.

Порядок проверки параметров

Первичная обмотка: Щупы прикладывают к контактам 15 (Б+) и 1 (К) разъема. Исправное состояние:
- 0,4–0,9 Ом (индивидуально для модификаций)
- Отклонение >15% указывает на обрыв/короткое замыкание
Вторичная обмотка: Один щуп – на высоковольтный вывод, второй – на контакт 1 (К):
- Норма: 5–9 кОм
- Бесконечность – обрыв обмотки
Проверка изоляции: Один щуп – на металлический корпус, второй поочередно на:
- Высоковольтный вывод (>100 МОм)
- Контакт 15 (>50 МОм)
- Контакт 1 (>50 МОм)
Показания ниже 10 МОм свидетельствуют о пробое

Параметр	Точки замера	Норма	Неисправность
Первичная обмотка	Клеммы 15 и 1	0,4–0,9 Ом	Обрыв/КЗ (0 или ∞)
Вторичная обмотка	ВВ-вывод и клемма 1	5–9 кОм	Обрыв (∞)
Изоляция корпуса	Корпус ↔ контакты	>10 МОм	Пробой (<10 МОм)

Важно: Отклонение в первичной обмотке даже на 20% вызывает пропуски зажигания. Показания ниже нормы во вторичной обмотке указывают на межвитковое замыкание. При выявлении несоответствий катушка подлежит замене.

Характерные симптомы пробоя изоляции обмотки

Пробой изоляции в катушке зажигания приводит к утечке высокого напряжения до его подачи на свечи. Это критично нарушает процесс искрообразования и моментально отражается на работе двигателя.

Эффект проявляется как при низких, так и при высоких оборотах, но особенно заметен в условиях повышенной влажности или под нагрузкой. Игнорирование признаков усугубляет проблему и может повредить другие компоненты системы зажигания.

Основные признаки неисправности

Неустойчивая работа двигателя – ощутимая тряска на холостом ходу, плавающие обороты.
Потеря мощности – затрудненный разгон, рывки при нажатии педали газа, особенно заметные под нагрузкой.
Пропуски зажигания (миссинг) – характерные хлопки в выпускной системе или впускном коллекторе.
Затрудненный запуск – долгая прокрутка стартером даже при исправном аккумуляторе.
Видимая электрическая дуга – свечение или искрение на корпусе катушки (особенно в темноте).
Запах озона – характерный резкий запах возле катушки при работающем двигателе.
Потемнение корпуса – следы копоти или дорожки пробоя в местах утечки напряжения.

Проверка сопротивления первичной обмотки

Измерение сопротивления первичной обмотки – базовый метод диагностики состояния катушки. Для этого потребуется мультиметр, переключенный в режим омметра. Отсоедините высоковольтные провода и низковольтный разъем катушки перед началом замеров.

Найдите контакты первичной обмотки: обычно это клеммы маркировки "Б" (Б+) и "К" (Коммутатор). Очистите контакты от загрязнений для получения точных показаний. Подключите щупы мультиметра к этим клеммам, соблюдая полярность.

Порядок измерения и анализ результатов

Зафиксируйте показания прибора и сравните с эталонным значением для вашей модели катушки Газели (указывается в технической документации). Норма обычно находится в диапазоне 0.4–2.0 Ом. Интерпретируйте результаты:

Нулевое сопротивление – короткое замыкание витков
Бесконечность (OL) – обрыв обмотки
Отклонение ±20% от нормы – износ или частичное повреждение

Для наглядности типичные неисправности представлены в таблице:

Показание прибора	Диагностируемая неисправность
0.0–0.3 Ом	Межвитковое замыкание
Превышение 2.5 Ом	Обрыв цепи или коррозия контактов
Норма (0.4–2.0 Ом)	Обмотка исправна

Важно: При несоответствии норме катушка подлежит замене. Параллельно проверьте сопротивление вторичной обмотки для комплексной диагностики.

Замер сопротивления вторичной обмотки

Проверка сопротивления вторичной обмотки катушки зажигания Газель позволяет диагностировать её исправность. Отклонение от нормы указывает на межвитковое замыкание или обрыв, что напрямую влияет на силу искры и стабильность работы двигателя.

Для измерений необходим мультиметр с режимом омметра в диапазоне килоом. Перед проверкой катушку следует демонтировать с автомобиля и очистить контакты от загрязнений для исключения погрешности показаний.

Порядок действий

Переведите мультиметр в режим измерения сопротивления (Ω), установите предел 20 кОм
Подсоедините красный щуп к высоковольтному выводу катушки
Чёрный щуп подключите к отрицательному выводу первичной обмотки
Зафиксируйте показания прибора, избегая касания руками токоведущих частей

Нормативные значения для распространённых моделей:

Модель катушки	Сопротивление (кОм)
3122.3705	4.5-7.0
8352.12	8.0-11.0

Показания ниже минимального порога свидетельствуют о межвитковом замыкании, отсутствие показаний (обрыв цепи) или значения выше максимума требуют замены катушки. Проводите замеры при температуре +20±5°C – холодная катушка может давать некорректные результаты.

Как перегрев двигателя влияет на ресурс катушек

Перегрев двигателя создает экстремальные температурные условия в подкапотном пространстве, напрямую воздействуя на катушки зажигания. Катушки, особенно на двигателях Газели, расположены вблизи горячих узлов, что при нормальной работе уже создает тепловую нагрузку. Превышение допустимых температурных норм многократно усиливает этот негативный фактор.

Высокая температура ускоряет деградацию материалов, из которых изготовлена катушка. Первой страдает изоляция обмоток – как первичной, так и вторичной. Термостойкость изоляционных лаков и компаундов ограничена, и их разрушение под действием перегрева ведет к межвитковым замыканиям. Это резко снижает эффективность преобразования напряжения и генерирования искры.

Основные последствия перегрева для катушки

Термическое старение компаунда: Заливочный компаунд, защищающий обмотки, теряет эластичность, трескается и отслаивается. Это открывает доступ влаге и маслу, ускоряя коррозию и пробой.
Снижение изоляционного сопротивления: Перегрев "высушивает" изоляцию проводов, делая её хрупкой. Возникают микротрещины, приводящие к утечкам тока и снижению выходного напряжения.
Перегрев сердечника и обмоток: Чрезмерный нагрев увеличивает сопротивление обмоточных проводов (эффект роста сопротивления меди с температурой). Это ведет к дополнительному тепловыделению по закону Джоуля-Ленца, создавая замкнутый круг и риск перегорания обмоток.
Деформация корпуса и контактов: Пластиковый корпус катушки может деформироваться под действием высокой температуры, нарушая герметичность и геометрию внутренних компонентов. Контактные соединения окисляются и ослабевают.

Совокупность этих факторов под воздействием хронического или сильного единичного перегрева приводит к резкому сокращению ресурса катушек зажигания. Вместо расчетных десятков тысяч километров пробега катушка может выйти из строя внезапно, оставив двигатель без искры на одном или нескольких цилиндрах. Надежная работа системы зажигания Газели критически зависит от поддержания нормального температурного режима двигателя.

Причины преждевременного выхода из строя модуля зажигания

Перегрев корпуса модуля из-за близкого расположения к двигателю или недостаточного охлаждения ведет к разрушению электронных компонентов и трещинам на плате. Особенно критично это проявляется в летний период или при длительной работе на высоких оборотах.

Постоянное воздействие вибрации от двигателя вызывает микротрещины в пайке элементов и нарушение контактов в разъемах. Неисправные подушки крепления двигателя или самого модуля многократно усиливают эту проблему.

Другие распространенные факторы

Повышенное напряжение в бортовой сети из-за неисправного регулятора генератора, вызывающее пробой катушек
Коррозия контактов в высоковольтных проводах или разъемах, создающая дополнительное сопротивление
Использование нештатных свечей зажигания с неподходящим калильным числом или увеличенным зазором

Механические повреждения корпуса при некорректном обслуживании или попадание технических жидкостей (масло, тосол) на электронные компоненты также провоцируют короткие замыкания. Отдельно стоит отметить естественный износ высоковольтных обмоток после 80-100 тыс. км пробега.

Симптом	Последствие для модуля
Троение двигателя	Перегрузка исправных катушек
Влажность в подкапотном пространстве	Окисление контактов и пробой изоляции

Последствия езды с пробитой катушкой зажигания

Пробитая катушка зажигания вызывает нестабильную искрообразование в одном или нескольких цилиндрах. Это приводит к пропускам воспламенения топливно-воздушной смеси и хаотичной работе двигателя.

Длительная эксплуатация усугубляет ситуацию: несгоревшее топливо попадает в катализатор и масляную систему, провоцируя цепную реакцию повреждений.

Критичные последствия для двигателя:

1. Потеря мощности и перерасход топлива

Двигатель "троит" – вибрация на холостом ходу и под нагрузкой
Снижение динамики разгона на 20-40%
Увеличение расхода бензина на 15-30%

2. Разрушение каталитического нейтрализатора

Несгоревшие углеводороды догорают в катализаторе, вызывая:

Оплавление керамических сот
Закупорку выхлопной системы
Рост противодавления в выпускном тракте

3. Ускоренный износ компонентов

Элемент	Повреждение
Свечи зажигания	Заливание бензином, коксование электродов
Поршневые кольца	Закоксовывание из-за смывания масляной пленки
Моторное масло	Разжижение топливом, потеря смазочных свойств

4. Риск гидроудара

Скопление жидкого топлива в цилиндре при многократных пропусках зажигания может привести к деформации шатуна при запуске двигателя.

5. Повреждение электросистемы

Перегрузка исправных катушек
Выход из строя контроллера ЭСУД
Короткие замыкания в высоковольтной цепи

Методы визуального осмотра на трещины и нагар

Тщательный визуальный контроль корпуса катушки зажигания – обязательный этап диагностики, позволяющий выявить механические повреждения и загрязнения, напрямую влияющие на искрообразование и стабильность работы двигателя.

Осмотр следует проводить при хорошем освещении, предварительно очистив катушку от пыли и масла мягкой ветошью; особое внимание уделяют высоковольтным выводам, контактным площадкам и зонам крепления.

Выявление трещин

Проверку целостности корпуса выполняют в следующем порядке:

Осмотрите пластиковый корпус со всех сторон под разными углами, используя при необходимости фонарь. Ищите мелкие "паутинки" или глубокие расщелины, особенно возле крепежных отверстий и высоковольтных колпачков.
Обратите внимание на области вокруг клемм подключения проводов – микротрещины здесь приводят к окислению контактов.
Проверьте наличие темных подтеков или вздутий на поверхности – это косвенные признаки внутренних повреждений обмоток.

Диагностика нагара

Оценка состояния контактных зон и внутренних элементов:

Высоковольтные выводы: Снимите резиновые колпачки. Наличие белесого или черного налета на металлических штырях указывает на пробой изоляции или утечку тока.
Контактная площадка (место прилегания к свече): Толстый слой маслянистой сажи или оксидные отложения нарушают проводимость – очистите контакты мелкозернистой наждачной бумагой.
Внутренняя полость катушки (при разборке): Обнаружение оплавленных участков или рассыпающейся обмотки требует немедленной замены детали.

Дефект	Локализация	Последствия
Трещины корпуса	Крепежные ушки, зоны выводов	Попадание влаги, короткое замыкание
Электрический нагар	Высоковольтные штыри, контакты свечей	Сопротивление пробою, пропуски зажигания
Масляные загрязнения	Нижняя часть корпуса, колодка проводов	Ускоренное старение изоляции, токи утечки

Обнаружение даже незначительных трещин или плотного нагара – веская причина для замены катушки, так как эти дефекты прогрессируют и вызывают необратимый выход узла из строя.

Замена катушки зажигания на ЗМЗ-409 своими руками

Правильная замена катушки зажигания критична для стабильной работы двигателя ЗМЗ-409. Ошибки при установке могут вызвать перебои в искрообразовании, повышенную детонацию или выход из строя катализатора.

Процедура требует минимального набора инструментов и занимает 15-20 минут. Перед началом работ убедитесь в исправности высоковольтных проводов и свечей зажигания.

Необходимые инструменты и материалы:

Новая катушка зажигания (рекомендуется BERU ZEF319 или аналог)
Ключ торцевой на 10 мм с воротком
Отвертка крестообразная
Диэлектрическая смазка для контактов
Чистая ветошь

Порядок выполнения работ

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания
Найдите катушку зажигания в передней части двигателя (крепление кронштейна возле трамблера)
Аккуратно отсоедините центральный высоковольтный провод, удерживая за резиновый колпачок
Отожмите фиксатор и отсоедините электроразъем управления катушкой
Выкрутите две гайки крепления катушки к кронштейну ключом на 10 мм
Извлеките старую катушку, очистите посадочное место от грязи ветошью
Нанесите тонкий слой диэлектрической смазки на контакты новой катушки
Установите катушку на кронштейн, зафиксируйте гайками с моментом затяжки 8-10 Н∙м
Подключите разъем питания до характерного щелчка фиксатора
Наденьте центральный высоковольтный провод на контакт катушки

Контрольные действия после замены: Подключите аккумулятор, запустите двигатель. Проверьте отсутствие ошибок самодиагностики (мигание лампы Check Engine) и стабильность холостого хода. При появлении хлопков в выхлопной системе повторите подключение проводов.

Важно: Не допускайте попадания масла на корпус катушки. При установке аналогов проверяйте маркировку – несовместимые модели вызывают перегрев обмоток.

Требования к моменту затяжки крепежных болтов

Корректная затяжка крепежных болтов катушки зажигания напрямую влияет на качество электрического контакта и механическую стабильность компонента. Недостаточное усилие приводит к ослаблению соединения, вибрациям и возможному искрению, тогда как чрезмерная затяжка чревата деформацией корпуса катушки, повреждением резьбовых отверстий в модуле зажигания или трещинами в изоляторе.

Производитель устанавливает строго определенные значения момента затяжки для гарантии оптимального прижима катушки к посадочной поверхности и сохранения целостности деталей. Пренебрежение этими параметрами вызывает локальный перегрев, утечки высокого напряжения, пропуски зажигания и преждевременный выход катушки из строя, что негативно сказывается на работе двигателя Газели.

Ключевые аспекты затяжки

Для надежной фиксации необходимо соблюдать следующие требования:

Точное значение момента: 8-12 Н·м (Ньютон-метров) для стандартных болтов крепления катушки зажигания Газель.
Инструмент: Обязательное использование динамометрического ключа с предустановленным усилием. Применение обычного ключа или "на глаз" недопустимо.
Последовательность: Равномерная затяжка болтов крест-накрест в 2-3 этапа (особенно при наличии двух и более точек крепления) для исключения перекоса корпуса.

Параметр	Значение	Последствия нарушения
Момент затяжки	8-12 Н·м	Ослабление контакта / разрушение корпуса
Чистота резьбы	Обязательна	Ложное срабатывание динамометрического ключа
Состояние шайб	Проверка на сколы и деформации	Некорректное распределение усилия

Важно: Перед установкой новых болтов очищайте резьбовые отверстия в модуле зажигания от грязи и окислов. Используйте только оригинальные крепежные элементы или их качественные аналоги – самодельные болты или гайки с неподходящим классом прочности могут не обеспечить требуемую надежность.

Как избежать повреждения проводов при замене катушки зажигания

Повреждение проводов во время замены катушки зажигания на Газели может привести к короткому замыканию, перебоям в искрообразовании и выходу из строя новых компонентов. Аккуратное обращение с проводкой сохраняет целостность изоляции и контактов.

Основные риски возникают при резком отсоединении колодок, перегибе жгутов или неаккуратном демонтаже старых деталей. Соблюдение простых правил минимизирует эти угрозы.

Порядок безопасной замены

Отключите аккумулятор – снимите клемму «минус» перед началом работ.
Аккуратно отсоединяйте разъемы:
- Нажмите на фиксатор колодки, а не тяните за провод
- Используйте плоскую отвертку для сложных защелок
Пометьте высоковольтные провода маркером или изолентой перед снятием с клемм катушки.
Не допускайте провисания жгутов – зафиксируйте их стяжками во избежание контакта с горячими деталями двигателя.

Ошибка	Последствие	Профилактика
Резкий рывок провода	Обрыв токоведущей жилы	Вытягивать колодку строго вдоль оси контакта
Перекручивание жгута	Трещины изоляции	Держать провода пучком без перегибов
Загрязнение контактов	Окисление соединений	Закрывать разъемы заглушками при длительном ремонте

При установке новой катушки избегайте натяжения проводов – оставьте запас 3-5 см для компенсации вибрации. Проверьте фиксацию всех разъемов характерным щелчком.

Особенности установки катушек ГАЗ 3302 с инжектором

Инжекторные двигатели ГАЗ 3302 используют систему зажигания с индивидуальными катушками на каждую свечу зажигания. В отличие от карбюраторных версий с одной общей катушкой или модулем зажигания, здесь каждая катушка устанавливается непосредственно на свечной колодец и крепится к клапанной крышке двигателя.

Ключевая особенность монтажа заключается в обеспечении надежного контакта катушки со свечой и правильной фиксации корпуса к клапанной крышке. Необходимо точно позиционировать катушку над свечой, следя за тем, чтобы резиновый высоковольтный уплотнитель на ее нижней части плотно и без перекосов вошел в свечной колодец.

Основные этапы и важные нюансы установки

Процедура замены или установки требует внимания к следующим деталям:

Совместимость: Обязательно используйте катушки, предназначенные именно для вашей модификации двигателя (УМЗ, ЗМЗ 405, 409). Неправильный выбор может привести к неработоспособности системы.
Очистка посадочных мест: Тщательно очистите свечные колодцы и места крепления болтов на клапанной крышке от грязи и масла. Попадание загрязнений под катушку ухудшит контакт и теплоотдачу.
Аккуратность при посадке: Устанавливайте катушку строго вертикально, без перекосов. Наживите болты крепления вручную, убедившись, что катушка легко села на место.
Момент затяжки: Затягивайте крепежные болты строго с рекомендованным моментом (обычно указан в руководстве по ремонту, примерно 8-12 Н·м). Перетяжка:
- Может повредить пластиковый корпус катушки.
- Деформирует резиновый уплотнитель, нарушив герметичность колодца.
- Повредит резьбу в клапанной крышке (часто алюминиевой).
Подключение разъема: Надежно защелкните электрический разъем. Убедитесь в отсутствии повреждений контактов и проводов. Фиксатор должен защелкнуться до характерного звука.
Порядок подключения: При снятии/установке нескольких катушек маркируйте или меняйте их строго по одной, чтобы не перепутать подключение разъемов управления (1-2-3-4 цилиндры). Неправильный порядок приведет к перебоям в работе двигателя.

Соблюдение этих особенностей монтажа гарантирует надежное искрообразование, стабильную работу двигателя и долгий срок службы самих катушек зажигания.

Необходимость очистки контактов перед монтажом

Остатки окислов, грязи или технических смазок на контактных поверхностях создают барьер для прохождения электрического тока. Это приводит к росту переходного сопротивления в цепи высокого напряжения, что критично для корректного формирования искры.

Неплотное прилегание контактов из-за загрязнений вызывает локальный перегрев соединений. Постоянное тепловое воздействие ускоряет деградацию изоляции проводов и самого разъема катушки, провоцируя пробой и межвитковое замыкание.

Порядок действий при очистке

Обесточьте систему, отсоединив клемму "минус" от АКБ
Визуально оцените состояние контактной группы на колодке проводов и самой катушке
Обработайте поверхности специальным очистителем электронных компонентов

Используйте только безворсовые салфетки для протирки. Абразивные материалы или металлические щетки повреждают токопроводящее покрытие. После обработки нанесите тонкий слой токопроводящей смазки для предотвращения окисления.

Тип загрязнения	Риск для катушки
Окислы меди/алюминия	Снижение КПД искрообразования на 15-20%
Техническая смазка	Термическое разрушение изоляции
Дорожные реагенты	Электролитическая коррозия контактов

Пренебрежение очисткой сокращает ресурс катушки на 30-40% даже при установке нового качественного компонента. Особое внимание уделите центральному высоковольтному выводу - углеродный налет здесь вызывает характерные пропуски зажигания под нагрузкой.

Как замена катушки влияет на расход топлива

Неисправная катушка зажигания нарушает процесс искрообразования, приводя к пропускам воспламенения топливовоздушной смеси в цилиндрах. При этом несгоревшее топливо попадает в выпускную систему, а электронный блок управления (ЭБУ) двигателя, пытаясь стабилизировать работу, обогащает смесь. Это неизбежно увеличивает расход горючего.

Исправная новая катушка обеспечивает стабильную мощную искру с точным соблюдением момента зажигания. Благодаря полному и своевременному сгоранию топлива в цилиндрах двигатель достигает максимальной эффективности, что снижает потребление горючего до значений, заложенных производителем.

Ключевые аспекты влияния

Основные факторы, через которые замена катушки зажигания корректирует расход топлива:

Ликвидация пропусков зажигания: Каждая неудачная попытка воспламенения в цилиндре ведет к прямому выбросу несгоревшего топлива.
Восстановление оптимального состава смеси: ЭБУ перестает компенсировать неисправность избыточным впрыском.
Стабильность оборотов холостого хода: Двигатель не требует повышенных топливных корректировок для поддержания работы.
Полное использование энергии сгорания: Мощная искра гарантирует максимальное преобразование топлива в полезную работу.

Состояние катушки	Влияние на процесс сгорания	Последствия для расхода
Неисправная	Слабая/нестабильная искра, пропуски воспламенения	Рост на 15-30% из-за неэффективного сгорания и коррекций ЭБУ
Новая (исправная)	Мощный искровой разряд в нужный момент	Восстановление паспортных норм расхода, экономия топлива

Важно: Эффект снижения расхода проявляется только при замене действительно неисправной катушки. Установка новой детали взамен рабочей не даст положительных изменений.

Признаки некорректной работы после установки

После монтажа новой катушки зажигания на двигателе Газели могут проявляться отклонения в работе силового агрегата, указывающие на проблемы с установкой или качеством компонента.

Своевременное выявление этих симптомов предотвращает ускоренный износ деталей и критичные поломки, сохраняя ресурс мотора.

Неустойчивый холостой ход - двигатель "троит", ощущаются вибрации на непрогретом или прогретом моторе, обороты самопроизвольно плавают.
Потеря мощности - автомобиль плохо реагирует на педаль газа, наблюдается провал тяги при разгоне или движении под нагрузкой.
Затрудненный запуск - стартер прокручивает коленвал, но воспламенение смеси происходит после нескольких попыток либо требует длительного вращения.
Хлопки в выхлопной системе - не сгоревшее топливо детонирует в глушителе, сопровождается резкими звуками и иногда вспышками.
Возросший расход топлива - бортовой компьютер или контрольные замеры показывают увеличение потребления горючего на 10-15% без изменения стиля вождения.
Ошибки диагностики - загорается индикатор Check Engine с кодами P0300-P0304 (пропуски зажигания), P0351 (неисправность цепи катушки).

Почему новые катушки требуют адаптации ЭБУ

Электронный блок управления двигателем (ЭБУ) постоянно анализирует работу системы зажигания, отслеживая параметры искрообразования и время горения. Эти данные используются для точной корректировки угла опережения зажигания (УОЗ) и длительности импульса на катушке в реальном времени, обеспечивая оптимальное сгорание топливной смеси.

При замене катушки зажигания на новую, даже аналогичную, возможны незначительные отклонения в её электрических характеристиках: сопротивлении обмоток, скорости нарастания высокого напряжения, энергии искры. Это связано с технологическими допусками производства и использованием материалов с немного разными свойствами.

Причины необходимости адаптации

Основные причины, по которым ЭБУ нуждается в адаптации к новой катушке:

Изменение времени накопления энергии: Скорость заряда первичной обмотки новой катушки может отличаться. ЭБУ должен скорректировать длительность управляющего импульса для достижения оптимальной энергии искры.
Корректировка УОЗ: ЭБУ использует обратную связь (например, через датчик детонации или анализ пропусков зажигания) для точной установки угла опережения зажигания. Изменение характеристик искры требует перенастройки алгоритмов управления УОЗ.
Компенсация индивидуальных отклонений: Каждая катушка имеет уникальные параметры в пределах допуска. Адаптация позволяет ЭБУ "подстроиться" под конкретный экземпляр, минимизируя влияние этих отклонений.

Без процедуры адаптации ЭБУ продолжает использовать калибровочные таблицы и коэффициенты, рассчитанные под параметры старой катушки. Это может привести к:

Снижению эффективности сгорания топлива.
Появлению детонации или калильного зажигания.
Неустойчивой работе на холостом ходу.
Повышению расхода топлива.
Ошибочной регистрации пропусков зажигания и загоранию Check Engine.

Процедура адаптации обычно выполняется специалистами с помощью диагностического сканера и позволяет ЭБУ заново определить оптимальные параметры управления для новой катушки в процессе работы двигателя на разных режимах.

Оптимальные условия для хранения запасных модулей

Катушки зажигания чувствительны к внешним воздействиям, и неправильное хранение сокращает их срок службы даже без эксплуатации. Сохранение заводских характеристик модуля требует строгого контроля влажности, температуры и защиты от механических повреждений.

Идеальная влажность в складском помещении не должна превышать 60%, так как конденсат и сырость провоцируют коррозию контактов и разрушение изоляции. Температурный диапазон рекомендуется поддерживать в пределах от +5°C до +25°C – экстремальный холод или жара ускоряют старение пластиковых корпусов и электронных компонентов.

Ключевые требования к месту хранения

Защита от пыли: герметичные пластиковые контейнеры или заводская упаковка предотвращают загрязнение высоковольтных выводов.
Отсутствие вибрации: размещение на устойчивых стеллажах вдали от работающего оборудования исключает микротрещины в обмотках.
Затененность: прямое ультрафиолетовое излучение разрушает полимерные части корпуса, поэтому необходим темный или затемненный участок.

Важно: Избегайте соседства с химически агрессивными веществами (растворители, кислоты, топливо) – их испарения могут повредить обмотку. Перед установкой хранившегося модуля визуально проверьте целостность корпуса, клемм и отсутствие окислов на контактах.

Фактор риска	Последствия	Мера защиты
Повышенная влажность	Коррозия металла, пробой изоляции	Герметичные боксы с силикагелем
Температура выше +30°C	Деформация корпуса, распайка элементов	Хранение в подвале или термоизолированном шкафу
Статическое электричество	Повреждение электронной "начинки"	Антистатические пакеты, заземленные стеллажи

Компоненты системы зажигания: катушка, трамблер, свечи

Катушка зажигания выполняет ключевую функцию преобразования низкого напряжения бортовой сети (12В) в импульсы высокого напряжения (до 30 000В). Эта энергия необходима для образования искры на электродах свечей зажигания. От её исправности напрямую зависит стабильность воспламенения топливно-воздушной смеси в цилиндрах двигателя Газели.

Трамблер (прерыватель-распределитель) синхронизирует момент искрообразования с тактами работы двигателя. Он механически связан с распредвалом и содержит вращающийся бегунок, который направляет высоковольтные импульсы от катушки к свечам соответствующих цилиндров в строгой последовательности. Неисправности трамблера приводят к нарушению угла опережения зажигания.

Взаимодействие компонентов

Работа системы зажигания представляет собой последовательный цикл:

Катушка генерирует высокое напряжение при получении сигнала от трамблера.
Трамблер распределяет импульс по высоковольтным проводам к конкретной свече.
Свеча создаёт искровой разряд, воспламеняющий смесь в камере сгорания.

Ключевые требования к свечам зажигания:

Соответствие калильному числу для конкретного двигателя
Исправный изолятор без трещин
Номинальный зазор между электродами

Компонент	Последствия неисправности
Катушка	Пропуски зажигания, троение двигателя, полная остановка
Трамблер	Нерабочие цилиндры, перегрев, детонация, повышенный расход топлива
Свечи	Затруднённый запуск, снижение мощности, неполное сгорание топлива

Своевременная диагностика и замена изношенных элементов предотвращают критический износ двигателя. Особое внимание уделяется состоянию высоковольтных проводов – их пробой вызывает утечку тока и снижение эффективности системы.

Как вибрация двигателя сокращает срок службы катушки

Постоянная вибрация двигателя создает механические нагрузки на корпус и внутренние компоненты катушки зажигания. Микросотрясения постепенно разрушают изоляцию высоковольтных обмоток, что приводит к появлению микротрещин. В этих местах возникает пробой высокого напряжения, нарушающий искрообразование.

Особенно критично воздействие вибрации на соединения: контакты первичной цепи и высоковольтный вывод. Расшатывание клемм вызывает увеличение переходного сопротивления, перегрев мест соединения и окисление контактов. Это ухудшает передачу импульса и провоцирует межвитковые замыкания.

Основные механизмы повреждения

Деформация сердечника: Вибрация смещает ферромагнитный сердечник, нарушая магнитный поток и снижая КПД преобразования напряжения.
Обрыв обмоток: Точечные перегрузки в местах крепления катушки ведут к усталостному разрушению тонких проводов первичной обмотки.
Разгерметизация корпуса: Постоянные колебания разрушают компаундную заливку, открывая доступ влаги и масел к электронным компонентам.

Источник вибрации	Последствия для катушки
Дисбаланс коленвала	Отслоение крепежных элементов, трещины в кронштейнах
Пропуски зажигания	Резонансные удары по корпусу катушки
Износ опор двигателя	Амплитудные колебания, разрушающие компаунд

При установке всегда используйте штатные демпфирующие прокладки – они поглощают до 70% низкочастотных колебаний.
Регулярно проверяйте крепление катушки: ослабление гаек на 0.5 мм увеличивает вибрационную нагрузку в 3 раза.
Контролируйте состояние опор силового агрегата – их разрушение вызывает недопустимые угловые колебания блока цилиндров.

Технические требования к высоковольтным проводам

Высоковольтные провода должны гарантировать бесперебойную передачу импульсов напряжения от катушки зажигания к свечам при любых условиях эксплуатации. Основные критерии включают минимальное сопротивление утечки тока, стойкость к высокому напряжению (до 40 кВ) и температурным перепадам от -50°C до +200°C.

Конструкция проводов обязана исключать пробой изоляции и радиопомехи. Требуется сохранение эластичности при вибрациях, устойчивость к агрессивным средам (масло, бензин, озон) и точное соответствие длин штатным разъемам двигателя ГАЗель.

Ключевые параметры качества

Сопротивление жилы: 3-10 кОм/метр для подавления радиопомех
Изоляция: Многослойная силиконовая с защитой от УФ-излучения
Колпачки: Керамические или термостойкий пластик с графитовым наполнителем

Неисправность провода	Последствие для двигателя
Трещины изоляции	Пробой на массу, пропуски зажигания
Окисление контактов	Снижение мощности искры, обогащение смеси
Превышение сопротивления	Перегрев катушки, падение напряжения

Проверка сопротивления мультиметром при замене (отклонение ≤15% от номинала)
Обязательная замена комплектом при обнаружении дефектов
Запрет на перегибы проводов ближе 30 мм к наконечникам

Игнорирование требований ведет к ускоренному выходу из строя катушки зажигания и катализатора из-за неполного сгорания топлива.

Профилактика пробоя катушки при замене свечей

При замене свечей зажигания на двигателях Газели критически важно соблюдать аккуратность и технические требования. Небрежные действия или использование несоответствующих компонентов могут спровоцировать пробой изоляции катушки и её преждевременный выход из строя.

Повреждение часто возникает из-за перекоса свечи при установке, попадания загрязнений в колодец, либо применения свечей с неподходящей длиной юбки. Механические удары по высоковольтным выводам также ослабляют контакты и нарушают герметичность.

Меры предотвращения повреждений

Ключевые правила при замене:

Очищайте свечные колодцы перед демонтажем сжатым воздухом или щёткой
Используйте только рекомендованные производителем свечи (особенно критична длина резьбы)
Затягивайте свечи динамометрическим ключом с усилием 20-30 Н∙м

Контроль состояния компонентов:

Элемент	Проверка
Выводы катушки	Осмотр на трещины, следы пробоя (белые "дорожки")
Уплотнительные кольца	Замена при деформации или затвердевании
Наконечники проводов	Проверка плотности посадки на свечи и катушку

После установки запустите двигатель и убедитесь в отсутствии:

Пропусков зажигания
Треска в районе катушки
Ошибок по искрообразованию (через диагностический сканер)

Анализ кодов ошибок P0350-P0354 для Газели

Ошибки P0350-P0354 указывают на неисправности в цепи управления катушкой зажигания. Код P0350 сигнализирует об общей проблеме цепи зажигания, тогда как P0351-P0354 соответствуют конкретным цилиндрам двигателя (1-4). Эти коды фиксируются при нарушении сигналов управления или питания катушек.

Возникновение данных ошибок приводит к пропускам воспламенения, троению двигателя, снижению мощности и повышенному расходу топлива. При игнорировании неисправности возможны повреждения катализатора и выход из строя свечей зажигания.

Диагностика и устранение неисправностей

Основные причины ошибок:

Обрыв/короткое замыкание в проводке катушек или разъемах
Неисправность самой катушки зажигания (межвитковое замыкание, пробой изоляции)
Повреждение высоковольтных проводов
Проблемы с блоком управления двигателем (ЭБУ)
Некорректное напряжение питания цепи (менее 10В или более 16В)

Код ошибки	Соответствие цилиндру
P0351	Неисправность цепи катушки 1 цилиндра
P0352	Неисправность цепи катушки 2 цилиндра
P0353	Неисправность цепи катушки 3 цилиндра
P0354	Неисправность цепи катушки 4 цилиндра
P0350	Общая неисправность цепи управления катушкой

Алгоритм проверки:

Визуальный осмотр проводки и разъемов на предмет повреждений
Замер сопротивления катушек (норма: 0.4-2.0 Ом первичная обмотка, 6-15 кОм вторичная)
Проверка напряжения питания на разъеме катушки (ключ зажигания ON)
Диагностика сигнала управления осциллографом
Перестановка катушки на другой цилиндр для выявления дефектного элемента

При подтверждении неисправности катушки обязательна замена оригинальной или качественной аналоговой деталью. Параллельно проверяют состояние свечей зажигания и высоковольтных проводов. После ремонта выполняется сброс ошибок через диагностический сканер и тестовый запуск двигателя.

Типичные окислы на контактах и методы их удаления

Основным видом окислов на клеммах катушки зажигания Газели является серо-белый или зеленоватый налет сульфатов и оксидов меди, возникающий из-за окисления металла под воздействием влаги, температурных перепадов и агрессивных компонентов топливно-воздушной смеси. Особенно активно процесс протекает при повреждении изоляции высоковольтных проводов или их неплотном прилегании к контактам.

Дополнительно на поверхностях формируется слой карбонатных отложений от продуктов сгорания топлива, а при использовании некачественных контактных смазок – липкие масляно-грязевые отложения, ухудшающие проводимость. Эти образования создают барьер для электрического импульса, ведущий к пропускам зажигания и троению двигателя.

Эффективные методы очистки

Для восстановления контактов применяют следующие способы:

Механическая обработка:
- Зачистка мелкозернистой наждачной бумагой (№600-800) или стекловолоконной щеткой
- Использование специализированного инструмента – ершика для контактов

Химические средства:

Тип средства	Примеры	Применение
Аэрозольные очистители	Liqui Moly Kontaktreiniger, ABRO EC-535	Распыление + протирка ветошью
Жидкие составы	Раствор уксуса (5-7%)	Погружение на 10-15 минут

Комбинированный метод:
- Предварительное вымачивание в растворителе
- Финишная полировка ластиком или войлоком

Важно: После любой очистки контакты необходимо обезжирить и обработать токопроводящей смазкой (например, Molykote HSC Plus), предотвращающей повторное окисление. Избегайте абразивов грубого помола и металлических щеток – они повреждают защитное покрытие контактных групп.

Межсервисный интервал контроля системы зажигания

Рекомендуемый интервал проверки элементов системы зажигания на Газели – каждые 15 000-20 000 км пробега или не реже одного раза в год. Это критически важно для предотвращения внезапных отказов катушки, свечей и высоковольтных проводов, особенно учитывая повышенные нагрузки на двигатель в коммерческой эксплуатации.

Основные проверки в рамках межсервисного интервала включают компьютерную диагностику сопротивления обмоток катушки зажигания, визуальный осмотр на предмет трещин/нагара, оценку состояния свечных колпачков и изоляции проводов. Игнорирование регламента ведет к калильному зажиганию, пропускам воспламенения и росту расхода топлива на 10-15%.

Ключевые этапы контроля

Измерение сопротивления первичной (0.4-0.6 Ом) и вторичной (5-9 кОм) обмоток катушки мультиметром
Тест изоляции ВВ-проводов на пробой при работающем двигателе (визуализация искрения в темноте)
Проверка свечей: зазор 0.7-0.85 мм, отсутствие эрозии электродов, масляного нагара
Контроль контактов разъема катушки и датчика Холла на окисление

Параметр	Норма	Признак неисправности
Искра на свече	Ярко-голубая, стабильная	Красная/прерывистая или отсутствует
Нагрев катушки	Умеренный (до 60°C)	Локальный перегрев корпуса
Сопротивление ВВ-провода	3-10 кОм/метр	Обрыв или снижение ниже 2 кОм

При обнаружении отклонений обязательна замена поврежденных компонентов. Используйте только оригинальные катушки (БЗА, Омега) или проверенные аналоги (Tesla, Bremi) – дешевые аналоги быстро выходят из строя из-за вибраций. После замены выполните адаптацию УОЗ через диагностическое оборудование.

Проверка герметичности трамблера для защиты катушки

Герметичность трамблера критична для предотвращения попадания влаги и грязи внутрь узла. Нарушение уплотнений приводит к окислению контактов и токоведущих частей, что провоцирует утечку высокого напряжения. Это создает дополнительную нагрузку на катушку зажигания, заставляя ее работать в аварийном режиме.

Постоянное воздействие влаги вызывает коррозию крышки трамблера и ротора, формируя токопроводящие дорожки. В результате искрообразование нарушается, а катушка вынуждена генерировать импульсы повышенной мощности для пробоя зазора. Такие перегрузки неизбежно ведут к перегреву обмоток и межвитковому замыканию, сокращая ресурс детали в 2-3 раза.

Порядок диагностики герметичности

Выполняйте проверку при каждом ТО или после преодоления глубоких луж:

Очистите корпус трамблера от загрязнений щеткой
Осмотрите уплотнительную прокладку под крышкой на предмет трещин и потери эластичности
Проверьте центробежный регулятор на наличие следов коррозии
Нанесите мыльный раствор на стык крышки и корпуса
Подайте сжатый воздух (0.5-0.8 атм) через вакуумный шланг

Признак проблемы	Необходимое действие
Пузырение мыльного раствора	Замена уплотнителя
Конденсат внутри крышки	Сушка + герметик
Белый налет на контактах	Чистка спиртом

Обнаружив разгерметизацию, незамедлительно замените все резиновые уплотнители. Используйте только термостойкие герметики при сборке. Помните: стоимость прокладок в 15-20 раз ниже цены новой катушки, а своевременная профилактика предотвращает внезапный отказ двигателя.

Список источников

Источники информации для статьи.

Технические данные и спецификации.

Официальное руководство по ремонту автомобилей ГАЗель
Каталог запасных частей ГАЗель Бизнес (электронная версия)
Технические спецификации производителей катушек зажигания (Bosch, Beru, Tesla)
Методические материалы по диагностике систем зажигания
Профильные автомобильные форумы (Газелькин, Drive2)
Статьи из специализированных изданий: "За рулем", "Авторевю"
Видеоинструкции по замене компонентов системы зажигания
Сервисные мануалы по двигателям ЗМЗ-405, УМЗ-4216
