Катушка зажигания - устройство, виды и принцип работы

Статья обновлена: 18.08.2025

Катушка зажигания – ключевой компонент систем воспламенения топливовоздушной смеси в бензиновых двигателях внутреннего сгорания.

Её основная задача – преобразование низковольтного напряжения бортовой сети автомобиля (12 В) в высоковольтный импульс (15 000-35 000 В), необходимый для образования искры на электродах свечи зажигания.

Конструктивное исполнение, принцип действия и технические характеристики катушек значительно различаются в зависимости от типа системы зажигания и требований современных двигателей.

Понимание устройства, разновидностей и алгоритма работы этого элемента критически важно для диагностики неисправностей и обеспечения стабильной работы силового агрегата.

Физический базис: принцип электромагнитной индукции

Работа катушки зажигания основана на фундаментальном законе электромагнитной индукции, открытом Майклом Фарадеем. Данный принцип гласит, что изменение магнитного потока через замкнутый контур провоцирует возникновение электродвижущей силы (ЭДС) в этом контуре. Величина индуцированной ЭДС прямо пропорциональна скорости изменения магнитного потока.

В катушке зажигания этот процесс реализуется через взаимодействие двух обмоток: первичной (с малым количеством витков толстого провода) и вторичной (с большим количеством витков тонкого провода). При подаче тока на первичную обмотку вокруг нее формируется магнитное поле. Резкое прерывание этого тока (с помощью прерывателя или электронного блока) вызывает стремительное коллапсирование магнитного поля.

Ключевые этапы преобразования энергии

Накопление энергии: Ток, протекающий через первичную обмотку, создает магнитное поле, запасающее энергию от бортовой сети автомобиля (12В).
Резкое прерывание тока: Коммутирующее устройство размыкает цепь первичной обмотки. Магнитный поток начинает быстро уменьшаться.
Индукция высокого напряжения: Изменяющийся магнитный поток пересекает витки вторичной обмотки, индуцируя в ней ЭДС. Благодаря большому количеству витков (коэффициент трансформации 1:100) напряжение возрастает до 15-35 кВ.

Параметр	Первичная обмотка	Вторичная обмотка
Напряжение	Низкое (12В)	Высокое (15-35 кВ)
Количество витков	100-200	15 000-30 000
Сечение провода	Толстое (0.6-1.0 мм²)	Тонкое (0.05-0.1 мм²)

Эффективность преобразования напрямую зависит от скорости исчезновения магнитного потока и конструктивных особенностей катушки: материала сердечника (обычно ферромагнитный сплав), качества изоляции обмоток и точности соотношения витков. Индуцированное во вторичной обмотке высокое напряжение поступает через высоковольтный провод на свечу зажигания, где вызывает искру для воспламенения топливно-воздушной смеси.

Базовые элементы конструкции: сердечник и обмотки

Сердечник является центральным элементом катушки зажигания и служит для усиления магнитного поля. Он изготавливается из ферромагнитного материала, обладающего высокой магнитной проницаемостью (чаще всего электротехническая сталь или феррит). Для минимизации потерь энергии на вихревые токи сердечники выполняют либо ламинированными (набор тонких изолированных пластин), либо магнитопроводящими порошковыми. Сердечник обеспечивает эффективный путь для силовых линий магнитного потока, создаваемого первичной обмоткой.

На сердечник наматываются две изолированные друг от друга обмотки с разным количеством витков. Первичная обмотка состоит из относительно небольшого числа витков (обычно 100-200) толстого медного провода с усиленной изоляцией. Вторичная обмотка содержит значительно большее число витков (обычно 15 000 - 30 000) очень тонкого провода, также с исключительно надежной изоляцией, способной выдержать высокое выходное напряжение. Соотношение витков вторичной (N₂) и первичной (N₁) обмоток (коэффициент трансформации K_т = N₂/N₁) является ключевым параметром, определяющим выходное напряжение катушки.

Принцип взаимодействия

Работа катушки основана на явлении электромагнитной индукции:

При протекании тока через первичную обмотку вокруг сердечника создается сильное магнитное поле.
Резкое прерывание тока в первичной цепи (управляемое прерывателем или ЭБУ) приводит к стремительному коллапсу (исчезновению) магнитного поля.
Быстрое изменение магнитного потока в сердечнике индуцирует высокое напряжение во вторичной обмотке согласно закону электромагнитной индукции Фарадея.

Анатомия классической маслонаполненной катушки

Корпус выполнен из металла и герметично запаян, заполнен трансформаторным маслом для отвода тепла и предотвращения пробоя изоляции. Внутри размещены две обмотки из медного эмалированного провода, намотанные вокруг магнитопровода.

Первичная обмотка содержит 100–150 витков толстого провода, подключается к низковольтной бортовой сети (12 В). Вторичная обмотка состоит из 15 000–30 000 витков тонкого провода, соединена с высоковольтным выводом. Обе обмотки изолированы специальной пропитанной бумагой или лакотканью.

Ключевые компоненты

Сердечник: Собирается из пластин электротехнической стали для усиления магнитного поля.
Изоляторы
- Керамический изолятор центрального вывода
- Эпоксидная заливка выводных клемм
Клеммы подключения
1. "+" – питание первичной обмотки
2. "–" – соединение с прерывателем
3. Высоковольтный вывод – подача напряжения на свечу

Элемент	Функция
Крышка корпуса	Фиксация выводов и герметизация
Магнитопровод	Замыкание магнитного потока обмоток
Добавочный резистор	Стабилизация тока при запуске (в отдельных моделях)

Устройство сухих катушек с компаундной изоляцией

Конструкция сухих катушек зажигания основана на использовании компаундной заливки для изоляции обмоток и защиты от внешних воздействий. Основные компоненты включают сердечник из электротехнической стали, первичную обмотку из толстого медного провода (80-150 витков) и вторичную обмотку из тонкого провода (15-25 тыс. витков), намотанные поверх друг друга. Все элементы размещены в герметичном пластиковом корпусе.

Компаунд (эпоксидная смола или аналогичный диэлектрик) заливается под вакуумом, полностью заполняя пространство между обмотками, сердечником и корпусом. Эта технология исключает воздушные полости, обеспечивая эффективный теплоотвод и предотвращая образование коронных разрядов. Выводы высокого напряжения выполняются в виде керамического изолятора с контактным гнездом для свечного провода.

Ключевые особенности работы

Принцип действия основан на электромагнитной индукции:

Ток низкого напряжения (12В) проходит через первичную обмотку, создавая магнитное поле
При разрыве цепи прерывателем/ЭБУ поле резко коллапсирует
Во вторичной обмотке индуцируется высоковольтный импульс (15-35 кВ)

Преимущество	Техническое следствие
Отсутствие масла	Исключение утечек, уменьшение веса на 40%
Теплопроводность компаунда	Рабочая температура до +180°C
Полная герметизация	Защита от влаги и вибраций

Важным элементом является добавочный резистор, включенный последовательно с первичной обмоткой. Он ограничивает ток при работе двигателя, предотвращая перегрев, и автоматически шунтируется при пуске для компенсации просадки напряжения АКБ.

Модуль зажигания: конструкция блока катушек

Модуль зажигания объединяет несколько катушек в единый компактный блок, управляющий искрообразованием для всех цилиндров двигателя. Его корпус из термостойкого пластика интегрирует электронные компоненты и высоковольтные выводы, обеспечивая защиту от влаги, вибраций и температурных перепадов. Основная функция – генерация высокого напряжения для одновременной или попарно-параллельной работы свечей.

Внутри модуля размещены независимые обмотки (первичная и вторичная) для каждой катушки, намотанные на общий сердечник из ферромагнитного сплава. Первичные цепи подключены к блоку управления через низковольтный разъём, а высоковольтные выводы соединяются напрямую со свечами зажигания через герметичные колодки. Электронная плата содержит силовые транзисторы, управляющие подачей тока на первичные обмотки.

Ключевые элементы конструкции

Сердечник: Слоистый магнитопровод из трансформаторной стали для усиления электромагнитного поля.
Изоляционные материалы: Эпоксидные компаунды и диэлектрические прокладки между обмотками.
Система охлаждения: Алюминиевый теплоотводящий каркас или ребристая поверхность корпуса.
Высоковольтные диоды: Предотвращают обратные токи во вторичной цепи.

Компонент	Функция	Материал
Первичная обмотка	Приём низкого напряжения (12В)	Медный провод ∅ 0.6-0.8 мм
Вторичная обмотка	Генерация высокого напряжения (до 35 кВ)	Медный провод ∅ 0.05-0.1 мм
Корпус	Защита от внешних воздействий	Стеклонаполненный полиамид

Принцип работы основан на прерывании тока в первичной обмотке электронным блоком управления (ЭБУ), что индуцирует высоковольтный импульс во вторичной обмотке. Модули с индивидуальными катушками на свечу (Coil-on-Plug) исключают высоковольтные провода, повышая КПД системы.

Устройство двухвыводных катушек «double spark»

Двухвыводные катушки «double spark» представляют собой компактные трансформаторы, генерирующие высокое напряжение одновременно для двух цилиндров двигателя. Они оснащены одним первичным контуром и двумя симметричными вторичными обмотками, соединенными с отдельными высоковольтными выводами. Конструктивно объединяют два отдельных зажигательных модуля в общем корпусе, что обеспечивает синхронное искрообразование в парных цилиндрах.

Ключевой особенностью является прямое подключение выводов к свечам без использования распределителя (трамблера). Сердечник из электротехнической стали концентрирует магнитный поток, а многослойная изоляция обмоток предотвращает межвитковые пробои. Корпус герметизирован эпоксидным компаундом для защиты от влаги и вибраций.

Принцип работы и конструктивные элементы

Основные компоненты катушки:

Первичная обмотка – 100-150 витков толстого медного провода
Вторичные обмотки – 15 000-30 000 витков тонкого провода, изолированные лаковой пленкой
Магнитопровод – пластинчатый сердечник из трансформаторной стали
Высоковольтные клеммы – контакты для свечных проводов с помехоподавляющими резисторами

Порядок работы цикличен:

ЭБУ двигателя подает импульс низкого напряжения (12В) на первичную обмотку
При разрыве цепи резкое исчезновение тока создает электромагнитную индукцию
Во вторичных обмотках генерируется высокое напряжение (20-35 кВ)
Разряд одновременно поступает на две свечи парных цилиндров

Особенность системы: одна искра воспламеняет ТВС в цилиндре на такте сжатия, вторая (холостая) возникает в цилиндре на такте выпуска. Полярность импульсов чередуется – при первом цикле ток течет от центрального электрода к боковому, при следующем в обратном направлении.

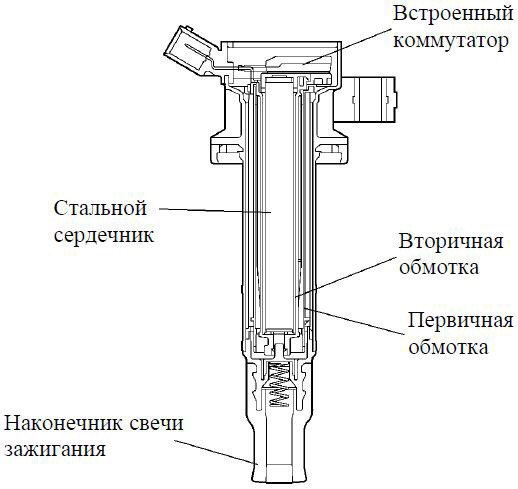

Конструкция индивидуальной катушки (карандашного типа)

Индивидуальная катушка зажигания карандашного типа представляет собой компактный цилиндрический модуль, устанавливаемый непосредственно на свечу зажигания каждого цилиндра. Такая конструкция исключает необходимость в высоковольтных проводах, снижая потери энергии и повышая надежность системы.

Корпус выполняется из термостойкого диэлектрического материала (обычно эпоксидный компаунд или силикон), обеспечивающего защиту внутренних компонентов от вибраций, влаги и высоких температур двигателя. В нижней части размещается высоковольтный наконечник с пружинным контактом для соединения со свечой.

Основные компоненты

Внутренняя структура включает:

Первичную обмотку - медный провод крупного сечения с малым количеством витков (100-150 витков), подключенный к низковольтным клеммам блока управления
Вторичную обмотку - тонкий провод с большим количеством витков (15 000-30 000 витков), намотанный поверх первичной
Магнитопровод - слоистый сердечник из трансформаторной стали, концентрирующий магнитное поле
Изоляционные слои - специальные диэлектрические прокладки между обмотками
Встроенный диод - блокирует обратные токи во вторичной цепи

Принцип работы: При подаче напряжения от ЭБУ на первичную обмотку создается магнитное поле. Резкое отключение тока (размыканием транзистора) вызывает коллапс поля, индуцирующий во вторичной обмотке высоковольтный импульс (до 40 кВ), поступающий непосредственно на электрод свечи.

Преимущества	Недостатки
Отсутствие высоковольтных проводов	Сложность замены из-за расположения
Высокая энергия искрообразования	Чувствительность к перегреву
Точное управление моментом зажигания	Более высокая стоимость

Высоковольтные диоды для искрообразования

Высоковольтные диоды интегрируются в конструкцию двухискровых катушек зажигания для управления направлением тока. Их ключевая задача – обеспечить подачу импульса напряжения строго к одной из двух подключенных свечей зажигания. Без этих компонентов невозможно контролировать искрообразование в системах с обмоткой на пару цилиндров.

Диоды работают как электрические клапаны, пропуская ток только в одном направлении – от вторичной обмотки к свече. Они блокируют обратное движение высокого напряжения, предотвращая паразитные разряды и энергетические потери. Это критически важно для синхронизации искры с тактами двигателя.

Принцип работы и технические требования

В момент генерации импульса катушкой диод открывается под воздействием высокого напряжения (15-40 кВ), позволяя току достигнуть электродов свечи. После формирования искры он мгновенно закрывается, отсекая обратный ток. В двухискровых системах один диод направляет энергию на свечу в цилиндре на такте сжатия (рабочая искра), второй – на свечу в цилиндре на такте выпуска (холостая искра).

Конструктивные особенности:

Корпус из керамики или спецпластика, устойчивый к пробою
Кремниевые или селеновые полупроводниковые элементы
Изоляция, рассчитанная на 40-100 кВ
Компактное размещение внутри катушки или колпачка

Отказ диода (пробой или обрыв) вызывает характерные неисправности: пропуски зажигания в обоих связанных цилиндрах, снижение мощности двигателя, повышение расхода топлива. Диагностируется проверкой сопротивления или осциллографом по искажению формы импульса.

Роль магнитопровода в концентрации энергии

Магнитопровод формирует замкнутый контур для магнитного потока, создаваемого первичной обмоткой при прохождении тока. Изготовленный из ферромагнитного материала с высокой магнитной проницаемостью (электротехническая сталь, феррит), он снижает магнитное сопротивление цепи, минимизируя рассеивание энергии в окружающее пространство.

Конструкция магнитопровода из изолированных пластин или ферритового монолита специально разработана для подавления вихревых токов. Это предотвращает паразитный нагрев и сохраняет энергию магнитного поля, необходимую для последующей трансформации во вторичной обмотке.

Ключевые функции магнитопровода

Фокусировка магнитного потока: Концентрирует силовые линии поля внутри сердечника, увеличивая плотность энергии
Повышение КПД преобразования: Снижает потери на рассеяние до 3-5% против 30-40% в воздушных сердечниках
Усиление взаимной индукции: Увеличивает связь между обмотками благодаря оптимальному пути потока
Формирование импульса напряжения: Обеспечивает резкий коллапс поля при прерывании тока, генерируя ЭДС до 35 кВ

Геометрия магнитопровода (замкнутый тороид, Ш-образный или П-образный профиль) определяет индуктивность системы и скорость накопления энергии. Современные композитные сердечники с воздушным зазором дополнительно регулируют магнитную проницаемость, предотвращая насыщение при высоких токах.

Процесс формирования высоковольтного импульса

При подаче напряжения на первичную обмотку катушки зажигания возникает магнитное поле. Этот процесс происходит во время замкнутого состояния контактов прерывателя или транзистора в электронных системах. Сила тока в первичной цепи постепенно возрастает до максимального значения, накапливая энергию в магнитном поле сердечника.

В момент размыкания первичной цепи магнитный поток резко сокращается. Это изменение потока пересекает витки вторичной обмотки, имеющей значительно большее количество витков (до 30 000). Согласно закону электромагнитной индукции, в обмотке индуцируется ЭДС, пропорциональная скорости изменения магнитного потока и соотношению витков между обмотками.

Ключевые этапы преобразования напряжения

Основные стадии формирования импульса:

Размыкание первичной цепи: Прерывание тока создает скачок самоиндукции ~300 В.
Трансформация напряжения: Индуцированное ЭДС умножается за счет разницы витков обмоток (коэффициент трансформации достигает 1:100).
Генерация импульса: Во вторичной обмотке возникает кратковременный импульс 15-35 кВ с крутым фронтом нарастания.

Параметр	Первичная обмотка	Вторичная обмотка
Количество витков	100-150	15 000-30 000
Диаметр провода	0.6-1.0 мм	0.05-0.1 мм
Выходное напряжение	~300 В	15-35 кВ

Критическое влияние оказывает скорость прерывания тока: быстрый спад магнитного поля обеспечивает крутой фронт импульса. Современные системы используют полупроводниковые ключи для сокращения времени размыкания до микросекунд.

Высоковольтный импульс через распределитель поступает на свечу зажигания, где вызывает искровой разряд между электродами. Длительность импульса составляет 1-2 мс, что достаточно для воспламенения топливно-воздушной смеси.

Синхронизация работы с распределителем зажигания

В классических системах зажигания катушка взаимодействует с механическим распределителем (трамблёром), который выполняет две ключевые функции: синхронизирует момент искрообразования с положением коленчатого вала и распределяет высокое напряжение по цилиндрам двигателя. Привод распределителя осуществляется от распредвала, что обеспечивает жесткую связь с фазами газораспределения.

Распределитель содержит вращающийся ротор и неподвижную крышку с контактами. Первичная цепь катушки управляется контактной группой (в прерывателе) или датчиком Холля/индуктивным датчиком (в бесконтактных системах). В момент размыкания контактов или срабатывания датчика ток в первичной обмотке катушки прерывается, генерируя высоковольтный импульс во вторичной обмотке.

Принцип синхронизации

Угол опережения: Кулачок прерывателя или задающий диск датчика спроектирован с учетом количества цилиндров. Его вращение синхронизировано с коленвалом в соотношении 1:2 (для 4-тактных двигателей).
Распределение искры: Высокое напряжение через центральный вывод катушки подаётся на ротор распределителя. Ротор вращается, поочерёдно соединяя центральный контакт с электродами крышки, связанными со свечами цилиндров.
Коррекция момента: Центробежный регулятор изменяет угол опережения в зависимости от оборотов двигателя, а вакуумный корректор – от нагрузки (разрежения во впускном коллекторе).

Компонент распределителя	Функция синхронизации
Кулачок прерывателя / Задающий диск	Определяет момент размыкания первичной цепи катушки в соответствии с порядком работы цилиндров
Ротор	Передает ВВ импульс от катушки к нужному контакту крышки распределителя
Центробежный регулятор	Автоматически увеличивает угол опережения при росте оборотов двигателя

В бесконтактных системах датчик положения (индуктивный или Холла) фиксирует прохождение меток на валу распределителя, отправляя сигнал на коммутатор для управления катушкой. Это исключает износ контактов, но сохраняет механическую синхронизацию через привод трамблёра. Точность срабатывания напрямую влияет на мощность искры, эффективность сгорания и стабильность работы двигателя.

Прямое управление катушкой через ЭБУ двигателя

Принцип прямого управления исключает использование механического распределителя зажигания. Электронный блок управления (ЭБУ) рассчитывает оптимальный момент искрообразования для каждого цилиндра на основе данных от датчиков (положения коленвала, распредвала, детонации, температуры, нагрузки).

Сигнал управления напрямую подаётся ЭБУ на первичную обмотку индивидуальной катушки зажигания (IKZ) или катушки на свече (COP), минуя промежуточные коммутационные элементы. Транзисторный ключ внутри ЭБУ или интегрированный в катушку модуль замыкает/размыкает цепь первичной обмотки по команде процессора.

Ключевые особенности технологии

Алгоритм работы:

ЭБУ анализирует данные датчиков в реальном времени.
Микропроцессор вычисляет угол опережения зажигания и длительность импульса.
Формируется низковольтный управляющий сигнал для транзисторного ключа.
Ключ размыкает цепь первичной обмотки – генерируется высокое напряжение во вторичной обмотке.
Искра подаётся строго на свечу соответствующего цилиндра.

Преимущества:

Точность: адаптивное регулирование угла опережения под режимы работы ДВС.
Надёжность: отсутствие подвижных частей и ротора распределителя.
Энергоэффективность: минимизация потерь энергии в тракте.
Компактность: особенно при использовании катушек на свече (COP).

Типы исполнения:

Индивидуальные катушки (IKZ)	Отдельный блок на каждый цилиндр, соединённый высоковольтным проводом со свечой
Катушки на свече (COP)	Модуль, устанавливаемый непосредственно на свечу зажигания

Признаки пробоя изоляции обмоток на корпус

Пробой изоляции между обмотками и корпусом катушки зажигания приводит к утечке высокого напряжения на массу автомобиля. Это нарушает нормальное формирование искры на свечах, вызывая характерные симптомы в работе двигателя.

Электрический разряд находит путь наименьшего сопротивления через трещины, влагу или повреждённые участки изоляционного материала. В результате часть энергии искры теряется, а напряжение во вторичной цепи падает ниже критического уровня.

Основные симптомы неисправности

Пропуски зажигания – двигатель троит на холостом ходу и под нагрузкой
Видимые искры на корпусе – свечение или дугообразные разряды при работе в темноте
Запах озона – характерный резкий аромат возле катушки
Следы пробоя – чёрные дорожки или нагара на поверхности изолятора
Снижение мощности – затруднённый запуск и ухудшение динамики разгона
Ошибки ЭБУ – коды P0300 (множественные пропуски) или P0351 (неисправность цепи катушки)

Диагностика подтверждается визуальным осмотром корпуса на предмет трещин и следов электрической эрозии, а также проверкой сопротивления между высоковольтным выводом и корпусом. Значение ниже 50 МОм указывает на критический износ изоляции.

Диагностика обрыва первичной обмотки мультиметром

Проверка первичной обмотки на обрыв выполняется измерением сопротивления между её выводами. Для этого мультиметр переводится в режим омметра с минимальным диапазоном (обычно 200 Ом). Щупы прибора подключаются к клеммам первичной обмотки: положительной (+15V/B+) и отрицательной (управляющий сигнал от ЭБУ).

Обрыв проявляется как бесконечное сопротивление (OL или «1» на цифровом дисплее). Исправная обмотка покажет значение в пределах 0.4–3.0 Ом (точные параметры указаны в технической документации ТС). Перед проверкой необходимо обесточить систему зажигания и отсоединить разъём катушки.

Порядок диагностики

Отсоединить электрический разъём катушки зажигания.
Переключить мультиметр в режим измерения сопротивления (Ω), установив предел 200 Ом.
Присоединить щупы к контактам первичной обмотки:
- Красный щуп – к клемме +B (питание 12V)
- Чёрный щуп – к клемме IGN (управляющий сигнал)
Зафиксировать показания прибора:
- Исправная обмотка: 0.4–3.0 Ом (значение зависит от модели)
- Обрыв: «OL», «1» или «--» (превышение диапазона)
При получении значения «OL» повторить замер, убедившись в плотном контакте щупов с клеммами.

Измерение сопротивления вторичной обмотки

Измерение сопротивления вторичной обмотки катушки зажигания выполняется мультиметром в режиме омметра для оценки ее целостности и соответствия номинальным значениям. Проверка проводится на отключенной от бортовой сети катушке после обязательного снятия высоковольтных проводов.

Щупы прибора подключаются к контактам высоковольтной обмотки: один – к центральному высоковольтному выводу (либо контакту для подключения ВВ провода), другой – к массе катушки (корпусу или специальному контактному выводу). Важно обеспечить надежный контакт щупов с металлическими частями клемм и отсутствие случайного замыкания.

Ключевые аспекты измерения

Типовые значения сопротивления:

Одноискровые катушки (катушка на свечу): Обычно находятся в диапазоне 6-15 кОм.
Классические катушки (общего типа): Могут варьироваться в широких пределах – от 5 до 25 кОм в зависимости от конструкции.
Индивидуальные (сдвоенные/четверные) катушки: Значения аналогичны одноискровым, но требуют проверки спецификации производителя.

Интерпретация результатов:

Сопротивление в пределах нормы: Указывает на исправность проводника обмотки (отсутствие обрыва).
Бесконечно большое сопротивление (обрыв): Свидетельствует о разрыве цепи внутри обмотки, катушка неработоспособна.
Сопротивление близко к нулю (КЗ): Указывает на межвитковое замыкание или пробой на массу, катушка подлежит замене.
Отклонение от нормы: Даже при наличии искры сопротивление, существенно отличающееся от паспортного, может сигнализировать о начальной стадии деградации изоляции.

Важные замечания:

Точные номинальные значения и допустимые отклонения всегда указаны в технической документации (руководстве по ремонту) для конкретной модели катушки и двигателя.
Низкое сопротивление вторичной обмотки увеличивает ток, что может привести к выходу из строя коммутатора или самой катушки.
Высокое сопротивление снижает мощность искры, вызывая пропуски зажигания.
Измерение только сопротивления обмоток не гарантирует 100% диагностику; для полной проверки требуются испытания под нагрузкой (например, проверка искрообразования на стенде).

Межвитковое замыкание: методы выявления

Межвитковое замыкание в катушке зажигания возникает при нарушении изоляции между соседними витками обмотки, приводя к локальному перегреву и снижению выходного напряжения. Данная неисправность сложно диагностируется стандартными методами из-за частичного сохранения работоспособности узла.

Своевременное выявление критично для предотвращения выхода из строя других компонентов системы зажигания и обеспечения стабильной работы двигателя. Ключевые способы диагностики включают инструментальные замеры и анализ косвенных признаков.

Способы диагностики межвиткового замыкания

Основные методики выявления:

Измерение сопротивления обмоток
Тестером проверяют сопротивление первичной и вторичной обмоток. Отклонение от паспортных значений на 15-20% указывает на проблему. Недостаток: не выявляет начальные стадии повреждения.
Проверка индуктивности
Специальным LC-метром замеряют индуктивность катушки. Межвитковое замыкание снижает показатель на 20-30% относительно нормы. Наиболее точный метод для ранней диагностики.
Анализ осциллограммы

С помощью осциллографа изучают форму импульсов:
- На первичной обмотке: укорочение времени нарастания/спада напряжения
- На вторичной обмотке: снижение амплитуды высоковольтного импульса
Контроль потребляемого тока
Замер тока первичной цепи под нагрузкой. При замыкании ток возрастает на 20-50% из-за уменьшения индуктивного сопротивления.
Тепловой тест
Прогрев катушки до рабочей температуры с последующей проверкой параметров. Локальный перегрев в месте замыкания выявляется тепловизором или тактильно.

Метод	Оборудование	Точность
Измерение индуктивности	LC-метр	Высокая
Осциллографирование	Автомобильный осциллограф	Средняя
Замер сопротивления	Мультиметр	Низкая

Важно: Для достоверности применяют минимум два метода. Наиболее эффективно сочетание LC-метрии и осциллографического анализа в нагретом состоянии катушки.

Тепловая защита и охлаждение катушек

Перегрев – критический фактор для катушки зажигания, так как он резко снижает её ресурс и надёжность. Высокие температуры (особенно выше 140-150°C) разрушают изоляцию обмоток и компаунд, приводя к межвитковым замыканиям, пробою на массу или полному выходу из строя. Источники тепла включают омические потери в обмотках при прохождении тока, близость к горячему двигателю и выхлопному коллектору, а также ограниченный приток воздуха в подкапотном пространстве.

Конструктивные решения для отвода тепла и защиты включают несколько ключевых подходов. Корпуса современных катушек изготавливают из термостойких пластмасс, обладающих хорошей теплопроводностью и стойкостью к длительному нагреву. Для улучшения теплоотвода широко применяется заливка обмоток специальным электроизоляционным компаундом на основе эпоксидных смол; этот материал не только фиксирует компоненты и предотвращает пробои, но и эффективно отводит тепло от витков к корпусу. В некоторых моделях, особенно спортивных, используются алюминиевые радиаторные кожухи или теплоотводящие пластины, контактирующие с корпусом катушки.

Методы и системы защиты

Производители применяют следующие основные методы обеспечения теплового режима:

Пассивное охлаждение: Расположение катушек в зонах с лучшим естественным обдувом (например, на передней части двигателя), использование ребристых корпусов для увеличения площади теплообмена.
Термостойкие материалы: Применение высокотемпературной изоляции проводов (класс H, до 180°C), термостойких герметиков и прокладок.
Электронная тепловая защита (в системах с управлением от ЭБУ): Блок управления двигателем может отслеживать температуру катушки (через датчик или косвенно) и временно ограничивать ток в первичной обмотке или количество искр на холостом ходу при критическом перегреве, снижая тепловыделение.
Принудительный обдув: В отдельных высоконагруженных установках возможно использование направленных воздуховодов или вентиляторов.

Эффективность охлаждения напрямую влияет на долговечность. Недостаточный теплоотвод проявляется в виде:

Растрескивания корпуса или компаунда.
Появления запаха горелой изоляции.
Снижения мощности искры (пропуски зажигания под нагрузкой).
Полного отказа при сильном перегреве.

Типы клеммных подключений катушек зажигания

Конструкция клеммной коробки и количество выводов на катушке зажигания напрямую зависят от ее типа и схемы работы в системе зажигания конкретного автомобиля. Основное различие заключается в количестве высоковольтных выводов для подключения свечных проводов или наконечников, а также в наличии и назначении низковольтных управляющих контактов.

По количеству высоковольтных выводов катушки традиционно делятся на три основных типа, хотя современные тенденции смещаются в сторону индивидуальных катушек. Каждый тип подразумевает свою схему подключения к распределителю зажигания (трамблеру) или непосредственно к свечам.

Классификация по количеству высоковольтных выводов

Основные типы катушек по числу клемм для высокого напряжения:

Одновыводная (Индивидуальная): Имеет один высоковольтный вывод, предназначенный для подключения напрямую к одной свече зажигания (обычно через резиновый наконечник). Устанавливается непосредственно на каждую свечу. Низковольтный разъем содержит, как правило, 2 или 3 контакта (+ питания, - "масса", иногда сигнал управления). Самый распространенный тип в современных двигателях.
Двухвыводная: Имеет два высоковольтных вывода. Применялась в классических батарейных системах зажигания с распределителем (трамблером). Один вывод подключался к крышке трамблера, а второй (центральный) служил входом для высокого напряжения от катушки в распределитель. Также использовалась в системах DIS (без распределителя) для работы в паре со свечами, находящимися в цилиндрах, чьи поршни движутся в ВМТ одновременно (парно-параллельное искрообразование).
Четырехвыводная (Модуль зажигания): Фактически представляет собой блок, объединяющий две двухвыводные катушки в одном корпусе. Имеет четыре высоковольтных вывода. Широко применялась в системах DIS на 4-цилиндровых двигателях, где обеспечивала искру сразу для двух пар цилиндров. Низковольтный разъем содержит контакты для питания и управляющих сигналов (часто по 2 на каждую внутреннюю катушку: +, - и 2 сигнала управления).

Эволюция и особенности: В современных автомобилях преобладают индивидуальные (одновыводные) катушки (Coil-On-Plug - COP), устанавливаемые непосредственно на свечу каждого цилиндра. Они обеспечивают лучшую надежность (отсутствие высоковольтных проводов), большую энергию искры и более точное управление моментом зажигания для каждого цилиндра отдельно. Двухвыводные и четырехвыводные катушки сейчас встречаются в основном на старых моделях автомобилей или в системах зажигания определенных типов двигателей (например, оппозитных).

Тип катушки	Кол-во высоковольтных выводов	Основное применение	Особенности подключения
Индивидуальная (COP)	1	Современные двигатели (прямо на свечу)	Низковольтный разъем (2-3 контакта), не требует ВВ проводов к свече
Двухвыводная	2	Классические системы с трамблером, DIS (2 цилиндра)	Центральный вывод - к трамблеру/катушке, боковой - к питанию катушки (часто через резистор)
Четырехвыводная (Модуль)	4	Системы DIS на 4-цилиндровых двигателях	Объединяет 2 катушки, управляется ЭБУ, требует 4 ВВ провода к свечам

Анализ частоты искрообразования на стенде

Частота искрообразования – ключевой параметр при испытании катушки на специализированном стенде. Она моделирует работу двигателя на разных оборотах, проверяя способность катушки генерировать искру без пропусков при циклической нагрузке. Стабильность искры в условиях высокой частоты напрямую влияет на надежность зажигания в реальных режимах эксплуатации.

Для тестирования катушку подключают к стенду, который имитирует сигналы датчика положения коленвала. Частоту импульсов плавно увеличивают от значений, соответствующих холостому ходу (600-1000 об/мин), до экстремальных (8000-12000 об/мин). Фиксируют момент, когда возникают пропуски зажигания, падение энергии искры или нестабильность разряда.

Критерии оценки и методы

Основные критерии качества при анализе:

Максимальная устойчивая частота – обороты, при которых катушка сохраняет стабильное искрообразование без сбоев.
Равномерность интервалов между искрами – отклонения не должны превышать 5%.
Энергия разряда на высоких частотах – не должна снижаться более чем на 15% относительно номинала.

Оборудование для теста включает:

Генератор импульсов с регулируемой частотой.
Искровой разрядник с контролируемым зазором.
Осциллограф для визуализации формы искры и замера длительности.
Счетчик пропусков зажигания.

Тип катушки	Макс. частота (об/мин)	Допустимые пропуски	Падение энергии
Общая (классическая)	7000	≤ 1/1000 искр	≤ 20%
Сдвоенная (DIS)	8500	≤ 1/1500 искр	≤ 15%
Индивидуальная (катушка на свече)	10000	≤ 1/2000 искр	≤ 10%

Результаты теста выявляют деградацию изоляции, межвитковые замыкания или снижение КПД магнитопровода. Отказ на низких частотах указывает на критичные дефекты, сбои при высоких – на ресурсную выработку или перегрев.

Список источников

При подготовке материалов использовались специализированные технические публикации и документация от производителей автомобильных компонентов. Акцент сделан на современных конструкциях и принципах функционирования систем зажигания.

Для верификации данных привлекались инженерные руководства и отраслевые стандарты. Ниже приведены ключевые источники информации по теме.

Литература и ресурсы

Бош Р. Автомобильный справочник. Глава "Системы зажигания"
Техническая документация DENSO: Ignition Coils Operation Principles
Учебное пособие "Автомобильная электроника" под ред. Иванова С.П.
Производственные стандарты Delphi Technologies: каталог компонентов зажигания
Научные статьи журнала Автоэлектроника: исследования конструкций катушек
Руководства по диагностике NGK Spark Plug Co., Ltd
Материалы технического симпозиума SAE: "Эволюция систем зажигания ДВС"
Сервисные мануалы Bosch: разделы по тестированию катушек
