Катушки зажигания Peugeot 308 - работа, диагностика неполадок и замена

Статья обновлена: 18.08.2025

Исправные катушки зажигания критически важны для стабильной работы двигателя Peugeot 308.

В статье детально рассмотрим конструкцию элементов, их функции в системе зажигания, характерные симптомы поломок, а также практические рекомендации по диагностике, замене и продлению срока службы.

Принцип работы катушек зажигания в двигателях Peugeot 308

Катушка зажигания в Peugeot 308 выполняет функцию преобразователя напряжения: она увеличивает низковольтный ток от аккумулятора (12 В) до высокого напряжения (15-30 кВ), необходимого для образования искры на свече зажигания. Этот процесс управляется электронным блоком управления двигателем (ЭБУ), который определяет точный момент искрообразования на основе данных датчиков (коленвала, распредвала, детонации и др.).

В современных двигателях Peugeot 308 используется система индивидуальных катушек (Coil-on-Plug), где каждый цилиндр оснащён отдельной катушкой, установленной непосредственно на свечу зажигания. Конструктивно катушка содержит две обмотки: первичную (с малым количеством витков толстого провода) и вторичную (с большим количеством витков тонкого провода), изолированные друг от друга.

Последовательность работы:

ЭБУ подаёт импульс низкого напряжения на первичную обмотку катушки.
В первичной обмотке возникает магнитное поле, накапливающее энергию.
ЭБУ резко прекращает подачу тока, вызывая схлопывание магнитного поля.
Изменение магнитного потока индуцирует высокое напряжение во вторичной обмотке за счёт трансформаторного эффекта.
Высоковольтный импульс передаётся через контактный наконечник непосредственно на электрод свечи зажигания.
Искра воспламеняет топливно-воздушную смесь в цилиндре в строго заданный такт работы двигателя.

Характеристика	Значение/Принцип
Тип системы	Индивидуальные катушки (COP)
Управление	Электронное (ЭБУ двигателя)
Входное напряжение	12 В (бортовая сеть)
Выходное напряжение	15 000 - 30 000 В
Синхронизация	По сигналам датчиков коленвала и распредвала

Ключевое преимущество индивидуальных катушек – отсутствие высоковольтных проводов и минимальные потери энергии, что обеспечивает стабильное искрообразование даже при высоких оборотах двигателя. ЭБУ непрерывно корректирует момент зажигания и длительность импульса для каждой катушки отдельно, оптимизируя работу двигателя и снижая вредные выбросы.

Конструктивные особенности оригинальных катушек Peugeot 308

Оригинальные катушки зажигания для Peugeot 308 используют схему "катушка на свече" (COP - Coil-On-Plug). Это означает, что каждый цилиндр двигателя оснащен индивидуальной катушкой, установленной непосредственно на свече зажигания, что исключает необходимость в высоковольтных проводах и минимизирует потери энергии.

Корпус выполнен из высокопрочного термостойкого пластика, устойчивого к воздействию моторного масла, топлива и вибраций. Внутри корпуса расположены два концентрических трансформатора (первичная и вторичная обмотки), электронный управляющий модуль (коммутатор) и высоковольтный изолятор. Снизу установлена герметичная резиновая юбка, обеспечивающая защиту свечного колодца от влаги и грязи.

Ключевые элементы конструкции

Основные компоненты и их особенности:

Первичная обмотка: Низковольтная обмотка из толстого медного провода, получающая импульсы 12В от ЭБУ двигателя.
Вторичная обмотка: Высоковольтная обмотка (до 40 кВ) из тонкого изолированного провода, генерирующая искру на свече.
Встроенный коммутатор: Микросхема управления, интегрированная в корпус катушки. Преобразует низковольтный сигнал ЭБУ в прерывистый ток для первичной обмотки.
Магнитный сердечник: Состоит из слоеных стальных пластин для эффективного преобразования магнитного поля и минимизации потерь.
Силовой разъем: Стандартизированный 4-контактный разъем (включая цепи питания, управления от ЭБУ и обратной связи).
Высоковольтный наконечник: Пружинный контакт с керамическим изолятором, обеспечивающий надежное соединение со свечой и предотвращающий утечку тока.

Технологические решения:

Использование эпоксидных компаундов для герметизации обмоток и электроники, защищающих от влаги и тепловых деформаций.
Терморасширяющаяся резина в юбке катушки, плотно обжимающая свечу при нагреве двигателя.
Ферромагнитные экраны вокруг обмоток для снижения электромагнитных помех, влияющих на работу датчиков и CAN-шины.

Характеристика	Особенность оригинальной катушки
Система крепления	Один болт (реже два) с резьбой М6, интегрированный в пластиковый кронштейн
Теплоотвод	Алюминиевый радиатор или термопаста на контактной пластине под корпусом
Совместимость	Индивидуальные версии для бензиновых двигателей EP6 (1.6L) и EB2 (1.2L) из-за разной геометрии

Типичные симптомы неисправности катушки зажигания

Отказ катушки зажигания напрямую влияет на формирование искры для воспламенения топливно-воздушной смеси в цилиндрах. Это проявляется через ряд характерных признаков, игнорирование которых может привести к повреждению каталитического нейтрализатора или свечей зажигания.

Симптомы часто усиливаются при повышенной влажности или прогреве двигателя, так как микротрещины в корпусе катушки расширяются, позволяя напряжению "утекать" на массу. Наиболее очевидные проявления возникают при выходе из строя одной катушки, но проблемы могут быть и при частичной деградации.

Ключевые признаки неисправности

Наиболее распространенные симптомы включают:

Пропуски зажигания (троение двигателя): Вибрация, неравномерная работа на холостом ходу и под нагрузкой. Часто сопровождается миганием индикатора "Check Engine".
Потеря мощности и динамики: Заметное ухудшение разгона, "провалы" при нажатии на педаль газа, общее снижение тяги.
Затрудненный запуск двигателя: Особенно в сырую погоду или на холодную. Мотор может запускаться после нескольких попыток или "схватывать" и сразу глохнуть.
Повышенный расход топлива: Неполное сгорание смеси из-за отсутствия искры в неработающем цилиндре.
Хлопки в выхлопной системе: Невоспламененная смесь догорает в выпускном тракте, вызывая громкие хлопки или "выстрелы".
Запах бензина из выхлопа: Следствие попадания несгоревшего топлива в катализатор.
Видимая электрическая дуга или следы пробоя: Потемнение, нагар или физические трещины на корпусе катушки, иногда заметные искры в темноте.
Ошибки в памяти ЭБУ: Коды неисправностей (например, P0301-P0304 – пропуски зажигания по конкретному цилиндру, P0351-P0354 – неисправность цепи катушки зажигания).

Симптом	Причина	Риски при игнорировании
Троение двигателя	Отсутствие искры в цилиндре	Разбавление масла бензином, износ ЦПГ
Хлопки в выхлопе	Догорание смеси в выпускном коллекторе	Разрушение гофры, повреждение катализатора
Запах бензина	Попадание топлива в катализатор	Перегрев и оплавление каталитического нейтрализатора

Важно: Симптомы могут имитировать неисправность свечей, форсунок или топливного насоса. Точная диагностика требует проверки искрообразования и считывания кодов ошибок с помощью сканера.

Признаки троения двигателя как маркер проблем с катушкой

Троение двигателя проявляется через нестабильную работу на холостом ходу и под нагрузкой: мотор дергается, теряет мощность, а из выхлопной трубы слышны хлопки или "стрельба". Вибрация кузова усиливается, особенно в районе руля и сидений, что указывает на пропуски воспламенения в одном или нескольких цилиндрах. Такое поведение часто возникает из-за недостаточной искры, которую генерирует катушка зажигания для свечи.

При неисправности катушки троение сопровождается характерными симптомами: резким ростом расхода топлива из-за неполного сгорания смеси, плавающими оборотами на прогретом двигателе и запахом бензина из выхлопа. На приборной панели загорается ошибка двигателя (например, P0300–P0304), а диагностика выявляет пропуски зажигания в конкретных цилиндрах. Эти признаки обостряются в сырую погоду при повышенной влажности воздуха.

Ключевые индикаторы проблем с катушкой

Локализация вибраций – тряска усиливается при нагрузке на цилиндр (например, при отключении свечи).
Скачки оборотов – стрелка тахометра хаотично колеблется на холостом ходу.
Потеря динамики – разгон сопровождается рывками и провалами мощности.

Ситуация	Связь с катушкой
Троение исчезает после прогрева	Трещины в корпусе катушки пропускают влагу, которая испаряется при нагреве
Проблема обостряется под дождем	Утечка тока через поврежденную изоляцию
Ошибка только на "горячую"	Перегрев катушки из-за внутреннего пробоя

Важно: На Peugeot 308 с двигателями EP6 или EB2 отказ катушки часто затрагивает соседние цилиндры из-за конструкции сдвоенных модулей. Проверку начинают с диагностики кодов ошибок и визуального осмотра на предмет:

Трещин или нагара на корпусе
Окисления контактов
Прогаров высоковольтных проводов

Проверка искрообразования при подозрении на неисправность

Проверка наличия искры на свечах зажигания – ключевой этап диагностики при подозрении на отказ катушки зажигания Пежо-308. Процедура позволяет локализовать проблему: отсутствие искры указывает на неисправность в цепи зажигания (катушка, провода, ЭБУ) или подаче управляющих сигналов.

Для проверки потребуется набор инструментов: свечной ключ, резиновые перчатки, диэлектрические клещи (опционально) и заведомо исправная свеча зажигания или специальный искровой тестер. Крайне важно соблюдать меры безопасности: избегать контакта с высоковольтными элементами при работающем двигателе и исключить риск короткого замыкания.

Методы проверки искры

Использование искрового тестера:
- Подсоедините тестер между высоковольтным выводом катушки и свечой проверяемого цилиндра.
- Запустите стартер на 2-3 секунды. Яркая искра синего цвета в тестере подтверждает исправность цепи. Отсутствие искры или слабая искра красного цвета указывают на неисправность.
Проверка на вывернутой свече:
Выверните свечу из цилиндра и подсоедините к высоковольтному проводу/катушке.
Прижмите юбку свечи к массе двигателя металлическим предметом (ключом) для надежного контакта.
Попросите помощника прокрутить двигатель стартером. Наблюдайте за межэлектродным зазором: стабильная синяя искра – норма, отсутствие или желтая прерывистая искра – дефект.

Тип проблемы	Возможная причина
Искра отсутствует на одном цилиндре	Неисправность индивидуальной катушки этого цилиндра, обрыв провода, плохой контакт
Искра отсутствует на всех цилиндрах	Отказ общего модуля катушек (устаревшие модели), обрыв питания/массы катушек, неисправность датчика положения коленвала, сбой ЭБУ
Слабая (тусклая) искра	Пробой изоляции катушки, низкое напряжение питания, износ свечи, повышенное сопротивление в цепи

Важно! Избегайте длительной прокрутки стартером при вывернутых свечах – несгоревшее топливо может попасть в катализатор и повредить его. Проверяйте искру кратковременно (2-3 секунды).

При обнаружении отсутствия искры на конкретной катушке выполните её визуальный осмотр на предмет трещин, нагара, оплавлений. Проверьте целостность разъема и контактов. Для окончательной диагностики рекомендуется заменить подозрительную катушку на заведомо исправную и повторить проверку.

Диагностика кодов ошибок OBD-II связанных с зажиганием

Система самодиагностики OBD-II фиксирует отклонения в работе катушек зажигания Peugeot 308, присваивая им стандартизированные коды неисправностей. Эти коды служат отправной точкой для поиска проблем, но требуют дальнейшей интерпретации и проверки конкретных компонентов цепи.

Для считывания кодов необходим совместимый диагностический сканер, подключаемый к разъему OBD-II (расположенному обычно под панелью приборов у водительского колена). После подключения и включения зажигания сканер инициирует связь с ЭБУ двигателя, извлекает сохраненные коды и данные стоп-кадра, фиксирующие параметры двигателя в момент возникновения ошибки.

Расшифровка ключевых кодов и действия

Наиболее распространенные коды ошибок, указывающие на проблемы с катушками зажигания или их цепями:

P0300 - Пропуски воспламенения, случайные/множественные цилиндры: Указывает на хаотичные пропуски зажигания. Требуется проверка катушек всех цилиндров, свечей зажигания, состояния топливной системы (давление, форсунки), ДПРВ/ДПКВ.
P0301, P0302, P0303, P0304 - Пропуски воспламенения в цилиндре 1, 2, 3, 4 соответственно: Четко локализует проблему на конкретный цилиндр. Первичные действия:
1. Поменять местами катушку проблемного цилиндра и соседнего исправного.
2. Стереть ошибки сканером, запустить двигатель.
3. Если ошибка перешла на другой цилиндр (например, была P0302, стала P0303) - виновата катушка.
4. Если ошибка осталась на прежнем цилиндре - проверить свечу зажигания, состояние ВВ провода (если есть), компрессию, форсунку этого цилиндра.
P0350 - Неисправность цепи катушки(ек) зажигания: Обобщенная ошибка цепи (обрыв, короткое замыкание, неверное сопротивление) для *группы* катушек или модуля зажигания. Требуется проверка предохранителей, реле блока управления зажиганием, целостности проводки к ЭБУ и разъемам катушек.
P0351, P0352, P0353, P0354 - Неисправность цепи катушки зажигания цилиндра 1, 2, 3, 4: Указывает на проблему в цепи управления *конкретной* катушкой (A на Peugeot 308 обычно 1 цилиндр, B - 2, C - 3, D - 4). Действия:
- Визуальный осмотр разъема катушки и проводки к нему (окисление, повреждения).
- Проверка сопротивления катушки (мультиметром, сравнивать со спецификациями или исправной катушкой).
- Проверка наличия управляющего импульса от ЭБУ (осциллографом или контрольной лампой, подключенной аккуратно к управляющему контакту разъема катушки).
- Проверка напряжения питания (+12В) на силовом контакте разъема катушки при включенном зажигании.

Важные нюансы диагностики:

Ситуация	Что проверить дополнительно
Ошибки появляются только на горячем двигателе	Тщательно проверить катушки на предмет пробоя при нагреве (визуально - трещины, нагар; тест заменой на заведомо исправную).
Ошибки возникают под нагрузкой (разгон)	Проверить состояние свечей зажигания (зазор, износ), качество топлива, пропускную способность топливного фильтра, давление топлива.
После замены катушки ошибка не исчезает	Перепроверить целостность проводки (обрыв, КЗ на массу/плюс), контакты в разъеме, предохранитель цепи катушек, реле зажигания.
Наличие кодов по пропускам и кода P035x одновременно	Сначала сосредоточиться на устранении причины P035x (проблема цепи), так как она может вызывать пропуски.

Стирание кодов ошибок сканером после ремонта - обязательный этап. Если проблема устранена, ошибка не появится вновь после нескольких циклов работы двигателя. Постоянное появление одного и того же кода указывает на неверную диагностику или наличие скрытой неисправности.

Визуальный осмотр катушек на трещины и пробой

Тщательно осмотрите корпус каждой катушки зажигания по всей поверхности, включая верхнюю часть, нижний фланец прилегания к свечному колодцу и боковые грани. Используйте яркий источник света (фонарик) и увеличительное стекло при необходимости, так как мелкие повреждения легко пропустить. Особое внимание уделите зонам вокруг высоковольтного вывода и контактов разъема.

Ищите любые признаки нарушения целостности: паутинообразные микротрещины, глубокие сколы, локальные потемнения или оплавления пластика, следы копоти, белесые "дорожки" (дендриты) на поверхности. Наличие масляных подтеков или грязи в сочетании с повреждениями также является тревожным сигналом. Проверьте состояние резинового уплотнителя внизу корпуса – его деформация или разрывы могут способствовать попаданию влаги.

Ключевые признаки пробоя и повреждений

Электрические "дорожки" (трекинг): Характерные тонкие ветвящиеся линии (белого, серого или черного цвета) на поверхности пластика – явный признак пробоя высокого напряжения.
Локальные оплавления или обугливание: Темные, вдавленные или вспученные участки пластика, особенно возле высоковольтного контакта или по краю корпуса.
Следы дугового разряда на соседних деталях: Наличие мелких точек, нагара или выгорания на крышке клапанов, бронепроводах (если есть) или металлических частях вблизи катушки.
Радиальные трещины у основания высоковольтного вывода: Часто возникают из-за перегрева или механического напряжения.

Тип повреждения	Внешнее проявление	Риск для работы
Микротрещины	Тонкие, едва заметные линии, часто у выводов или на ребрах жесткости	Высокий (пробой под нагрузкой, пропуски зажигания)
Глубокие сколы/разрывы	Видимые нарушения структуры пластика, возможны сквозные отверстия	Критический (непосредственный пробой, выход из строя)
Дендриты / Трекинг	Ветвящиеся дорожки налета или выгорания	Критический (утечка тока, нестабильная искра)
Оплавление корпуса	Деформация пластика, пузыри, почернение	Критический (разрушение изоляции, короткое замыкание)

Важно: Катушку с визуальными дефектами необходимо заменить, даже если двигатель работает относительно стабильно. Повреждения снижают изоляционные свойства, приводят к утечкам высокого напряжения, перегреву, повышают нагрузку на ЭБУ двигателя и могут стать причиной выхода из строя соседних компонентов.

Измерение сопротивления первичной обмотки мультиметром

Проверка сопротивления первичной обмотки мультиметром помогает выявить обрывы или короткие замыкания в проводах низкого напряжения. Для этого катушка зажигания должна быть снята с двигателя и обесточена. Установите мультиметр в режим измерения сопротивления (Ом) в диапазоне 0–20 Ом.

Найдите контакты первичной обмотки: на разъеме катушки они обычно обозначены как «+» (управляющее напряжение) и «−» (сигнал от ЭБУ). Приложите щупы мультиметра к соответствующим клеммам разъема катушки. Не касайтесь металлических частей щупов во время замера для исключения погрешности.

Нормативные значения и интерпретация показаний

Состояние обмотки	Показания мультиметра (Ом)	Рекомендуемое действие
Исправна	0,3–1,5 (точное значение уточняйте в мануале)	Дальнейшая проверка вторичной обмотки
Обрыв цепи	«OL» или ∞	Замена катушки
Короткое замыкание	≈0	Замена катушки
Отклонение от нормы >20%	0,2–0,5 или 2,0–5,0	Диагностика смежных систем или замена

Важные замечания:

Сравнивайте показания с эталонными для конкретной модели катушки (данные в сервисной документации).
Параллельно проверяйте состояние контактов разъема на окисление.
Нулевое сопротивление указывает на межвитковое замыкание, бесконечное – на обрыв провода.

Проверка сопротивления вторичной обмотки катушки

Измерение сопротивления вторичной обмотки выполняется мультиметром в режиме омметра для выявления внутренних обрывов или межвиткового замыкания. Эта проверка требует демонтажа катушки с двигателя Пежо-308 и визуального осмотра на наличие трещин, нагара или следов пробоя изоляции перед тестированием.

Подготовьте мультиметр с диапазоном измерения 0-20 кОм и очистите контакты высоковольтного выхода катушки. Отсутствие контакта между первичной и вторичной обмотками должно быть подтверждено перед началом замеров для исключения ложных показаний.

Методика измерения

Последовательность действий:

Установите щупы мультиметра: красный – в центральный высоковольтный разъём катушки, чёрный – к контакту массы (металлическое крепление или минусовой вывод первичной цепи)
Снимите показания сопротивления при температуре катушки +20±5°C
Сравните результат с номиналом для вашей модификации:
- Типовой диапазон для Peugeot 308: 5.5-15.0 кОм
- Точные значения уточняйте в технической документации двигателя

Отклонение от нормы	Диагностируемая неисправность
Сопротивление ∞ (обрыв цепи)	Разрыв обмотки, повреждение высоковольтного вывода
Сопротивление ≤4 кОм	Межвитковое замыкание, пробой изоляции
Колебания показаний	Ненадёжный контакт внутри обмотки

Важные замечания: Показания могут незначительно отличаться для катушек с индивидуальным исполнением (на свечу) и сдвоенных модулей. При замене катушки всегда проверяйте сопротивление новых компонентов – заводской брак встречается в 3-5% случаев. Не проводите измерения на прогретой катушке – термическое расширение искажает реальные значения.

Необходимые инструменты для самостоятельной замены катушек

Для замены катушек зажигания на Peugeot 308 потребуются базовые слесарные инструменты, обеспечивающие доступ к узлу и безопасное выполнение работ. Отсутствие нужных приспособлений усложнит процесс и может привести к повреждению компонентов.

Конкретный набор зависит от модификации двигателя и года выпуска автомобиля, но универсальный комплект включает следующие позиции.

Основной набор инструментов

Торцовый ключ или головка на 10 мм – для отключения минусовой клеммы АКБ.
Трещотка с удлинителем (100-150 мм) – для удобного доступа к крепежу.
Головка на 7 мм – для откручивания болтов крепления катушек (размер может варьироваться).
Свечной ключ (16 мм с резиновым держателем) – для демонтажа свечей при необходимости диагностики.
Плоская и крестовая отвертки – для снятия защитных кожухов/крепления жгутов.

Дополнительные материалы

Диэлектрическая смазка	Обработка контактов колодок
Очиститель контактов (WD-40 или аналог)	Удаление окислов с разъемов
Новые катушки зажигания	По количеству цилиндров
Чистая ветошь	Протирка посадочных мест

Пошаговый процесс снятия неисправной катушки зажигания Peugeot 308

Перед началом работ убедитесь в наличии инструментов: торцовый ключ на 10 мм, головка T30 (Torx), защитные перчатки и диэлектрическая смазка. Проверьте соответствие новой катушки оригинальному каталожному номеру для вашего двигателя.

Обязательно дождитесь полного остывания двигателя во избежание ожогов. Работайте в хорошо освещенном месте для точной визуализации компонентов.

Отсоедините минусовую клемму АКБ
Используйте ключ на 10 мм для ослабления крепления. Отведите кабель в сторону, исключив случайный контакт с аккумулятором.
Демонтируйте декоративную крышку двигателя
Снимите пластиковый кожух, нажав на фиксаторы по периметру. Для моделей с турбиной потребуется предварительное снятие воздуховода.

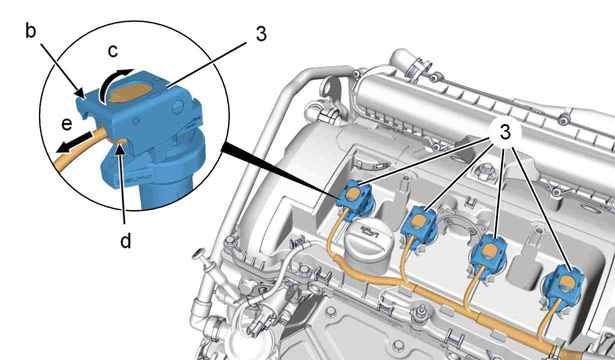

Отключите электрический разъем катушки
Нажмите на язычок фиксатора и потяните разъем вдоль корпуса катушки. Не дергайте за провода!
Выкрутите крепежный болт
Используйте головку T30 для удаления винта, фиксирующего катушку. На некоторых модификациях (например, 1.6 VTi) болт отсутствует.
Извлеките катушку из свечного колодца
Возьмитесь за корпус и раскачивающими движениями вытяните элемент вертикально вверх. При закисании обработайте периметр WD-40.

Важно: Заглушите свечной колодец чистой ветошью для защиты от мусора. Осмотрите посадочное место на предмет трещин или следов пробоя. Нанесите тонкий слой диэлектрической смазки на уплотнитель новой катушки перед установкой.

Предварительная очистка колодцев перед установкой новых катушек

Перед установкой новых катушек зажигания в двигатель Peugeot 308 критически важно выполнить тщательную очистку колодцев (монтажных отверстий). В процессе эксплуатации в них скапливаются грязь, пыль, масло (при наличии протечек), окислы и мелкий мусор, что может привести к некорректной работе новых компонентов и их преждевременному выходу из строя.

Неочищенный колодец создает несколько рисков: грязь препятствует надежному электрическому контакту между клеммой катушки и наконечником свечи, масло и влага ускоряют коррозию контактов и разрушение изоляции, а посторонние частицы мешают правильной посадке катушки, что ведет к перекосу и возможному образованию зазора.

Порядок очистки колодцев

Обесточивание системы: Снимите отрицательную клемму с аккумуляторной батареи для предотвращения короткого замыкания.
Демонтаж старых катушек: Аккуратно отсоедините разъемы питания и выкрутите крепежные болты (если есть), после чего извлеките старые катушки.
Визуальная диагностика: Осмотрите колодцы фонариком. Обратите внимание на наличие:
- Масляных подтеков (указывает на износ сальников клапанов или прокладки клапанной крышки)
- Обильной пыли и песка
- Признаков влаги или окисления контактов
Механическая очистка:
- Используйте щетку с длинным ворсом (например, старую зубную) или специальный ершик для удаления рыхлой грязи со стенок колодца.
- Мелкий мусор и пыль удалите с помощью пылесоса с тонкой насадкой или компрессора (направляйте воздух из колодца наружу, чтобы не загнать грязь глубже).
Обезжиривание:
- Нанесите небольшое количество автоочистителя электронных контактов или изопропилового спирта на безворсовую салфетку или ветошь, намотанную на подходящий стержень.
- Аккуратно протрите внутреннюю поверхность колодца, уделяя особое внимание металлическому контактному кольцу (контакту свечи) и области посадки уплотнительного кольца катушки.
- Избегайте чрезмерного заливания жидкостью! Дайте колодцу полностью просохнуть (5-10 минут).
Контроль чистоты: Повторно осмотрите колодец фонариком. Убедитесь, что контактная поверхность блестящая (без окислов), стенки чистые и сухие, а на дне нет остатков мусора.

Важные предупреждения:

Не используйте тряпки, оставляющие волокна, или агрессивные растворители (бензин, ацетон) – они могут повредить изоляцию.
Не допускайте попадания очистителя или мусора внутрь свечного канала (на саму свечу зажигания).
При обнаружении значительных масляных подтеков обязательно устраните первопричину (замените сальники клапанов или прокладку клапанной крышки) перед установкой новых катушек.

Правила установки и прижима новых катушек зажигания

Перед монтажом новых катушек тщательно очистите посадочные места на двигателе от грязи и масла. Проверьте состояние высоковольтных проводов или наконечников свечей – при наличии трещин или следов пробоя замените их. Убедитесь, что контактные группы разъемов не имеют коррозии и повреждений.

Нанесите тонкий слой диэлектрической смазки на внутреннюю часть колпачков катушек и контакты электрического разъема – это предотвратит прикипание и облегчит будущий демонтаж. Аккуратно совместите катушку со свечным колодцем, избегая перекоса. Убедитесь, что уплотнительное кольцо плотно прилегает к поверхности головки блока цилиндров.

Ключевые этапы фиксации

Вручную вкрутите крепежные болты до соприкосновения шайб с прижимными площадками катушки.
Затягивайте болты крест-накрест динамометрическим ключом с соблюдением момента:
- Для алюминиевой ГБЦ: 8-10 Н·м
- Для чугунной ГБЦ: 10-12 Н·м
Проверьте отсутствие зазоров между катушкой и головкой блока по всему периметру.

Важно: Никогда не используйте ударные инструменты! Перетяжка деформирует корпус и нарушает герметичность. После установки всех катушек подключите разъемы до характерного щелчка фиксатора.

Эксплуатационные ограничения при использовании неоригинальных запчастей

Применение неоригинальных катушек зажигания влечет за собой существенные риски для системы зажигания и двигателя Peugeot-308. Неконтролируемые отклонения в качестве материалов, точности изготовления и электрических параметрах напрямую влияют на стабильность искрообразования и общую надежность узла.

Несоответствие техническим требованиям производителя провоцирует цепные реакции в работе силового агрегата. Даже незначительные различия в характеристиках сопротивления или индуктивности катушки нарушают синхронизацию работы цилиндров и создают критические нагрузки на смежные компоненты.

Ключевые риски и ограничения

Сниженный ресурс: Ускоренный выход из строя вследствие использования низкокачественных изоляционных материалов и обмоток
Несоответствие параметров: Отклонения в сопротивлении/индуктивности вызывают:
- Пропуски воспламенения топливной смеси
- Ошибки ЭБУ двигателя (P0300-P0304)
- Повышенную нагрузку на генератор
Повреждение смежных систем:
- Ускоренный износ свечей зажигания
- Перегрев и оплавление высоковольтных проводов
- Загрязнение/разрушение катализатора из-за неполного сгорания топлива
Гарантийные ограничения: Аннулирование заводской гарантии на двигатель при доказанной связи поломки с использованием неоригинальных компонентов
Проблемы диагностики: Некорректные показания сканера из-за несоответствия сигнальных характеристик заводским стандартам
Механические несоответствия:
- Неплотная посадка в посадочные гнезда
- Ненадежная фиксация разъемов
- Перетирание проводов из-за конструктивных отличий

Профилактика преждевременного выхода катушек из строя

Соблюдение правил эксплуатации и своевременное обслуживание системы зажигания критически важны для продления ресурса катушек на Peugeot 308. Игнорирование этих аспектов неизбежно ведет к перегрузкам компонентов и их досрочному отказу.

Ключевые превентивные меры включают контроль состояния сопутствующих элементов и исключение экстремальных режимов работы. Регулярная диагностика помогает выявить скрытые проблемы до их перерастания в серьезные поломки.

Фактор риска	Профилактическое действие
Перегрев	Следите за исправностью системы охлаждения, очищайте вентиляционные каналы
Коррозия контактов	Обрабатывайте колодки подключения токопроводящей смазкой при замене катушек
Вибрационные нагрузки	Проверяйте надежность крепления катушки к двигателю

Список источников

При подготовке материалов использовались технические документы и экспертные данные, обеспечивающие достоверность информации об устройстве и эксплуатации компонентов. Источники отбирались по критериям специализации контента, актуальности данных и соответствия современным стандартам автомобилестроения.

Основой для анализа послужили официальная техническая документация, практические руководства по диагностике, а также профильные исследования в области электрооборудования транспортных средств. Особое внимание уделено ресурсам с подтвержденной репутацией в сфере обслуживания французских автомобилей.

Официальное руководство по ремонту Peugeot 308 (издательство Haynes)
Технические бюллетени PSA Group по системам зажигания
Каталоги электронных компонентов Bosch и Delphi (разделы ignition coils)
Протоколы диагностики неисправностей OBD-II для двигателей PureTech/THP
Методические материалы учебного центра Peugeot Russia
Профильные форумы: Peugeot Club Russia и Drive2.ru/peugeot/308
Видеоинструкции по замене компонентов на канале Autodoc TV
Исследование "Эволюция систем зажигания" (журнал "Автоэлектроника")

Тип	Преимущества	Недостатки
Оригинал (OEM)	Идеальная совместимость, надежность, длительная гарантия	Высокая цена
Премиум-аналоги (NGK, BERU)	Оптимальное соотношение цены и качества, хорошие отзывы	Риск подделки, требуется проверка производителя
Бюджетные аналоги (ERA, STARLINE)	Низкая стоимость	Риск раннего выхода из строя, возможное снижение производительности ДВС
