Катушки зажигания - устройство и принцип работы

Статья обновлена: 18.08.2025

Катушка зажигания – критически важный компонент бензиновых двигателей внутреннего сгорания. Она выполняет ключевую роль в системе зажигания, преобразуя низковольтный ток от аккумулятора в высоковольтный импульс, необходимый для образования искры на свечах.

От корректной работы катушки напрямую зависят стабильность запуска двигателя, эффективность сгорания топливно-воздушной смеси и общие динамические характеристики транспортного средства. Неисправности этого узла приводят к пропускам воспламенения, повышенному расходу топлива и потере мощности.

В данной статье подробно рассматриваются физические принципы преобразования напряжения, внутреннее устройство катушек, существующие схемы построения систем зажигания (классическая, DIS, COP), а также ключевые эксплуатационные характеристики. Особое внимание уделено правилам подключения и диагностики для различных типов конструкций.

Ключевые компоненты: обмотки и сердечник

Ключевые компоненты: обмотки и сердечник

Первичная обмотка катушки зажигания выполнена из толстого медного провода с небольшим количеством витков (обычно 100-200). Она предназначена для создания магнитного поля при прохождении тока от бортовой сети (12 В) и обладает низким сопротивлением (0.2-3.0 Ом). При прерывании тока в первичной цепи индуцируется высокое напряжение во вторичной обмотке.

Вторичная обмотка содержит 15 000-30 000 витков тонкого изолированного провода, что обеспечивает трансформацию низкого напряжения в импульсы 20 000-40 000 В. Между обмотками размещается изоляционный слой из эпоксидных смол или трансформаторного масла для предотвращения пробоя. Качество изоляции напрямую влияет на долговечность катушки при экстремальных температурных нагрузках.

Конструктивные особенности сердечника

  • Изготавливается из пластин электротехнической стали или ферромагнитных сплавов для концентрации магнитного потока
  • В индивидуальных катушках часто выполняется стержневым, в классических – пластинчатым
  • В современных моделях применяется композитный материал (железный порошок в полимерной матрице) для подавления вихревых токов
Параметр Первичная обмотка Вторичная обмотка
Диаметр провода 0.6-1.0 мм 0.05-0.1 мм
Индуктивность 3-20 мГн 5-25 Гн
Температурный предел -40°C до +200°C (с кремнийорганической изоляцией)

Сердечник замыкает магнитные силовые линии, увеличивая коэффициент трансформации в 3-5 раз по сравнению с воздушным контуром. В двухвыводных катушках он электрически соединен с высоковольтным выводом, тогда как в DIS-системах изолирован от обмоток. Паразитные зазоры между пластинами снижают КПД преобразования энергии.

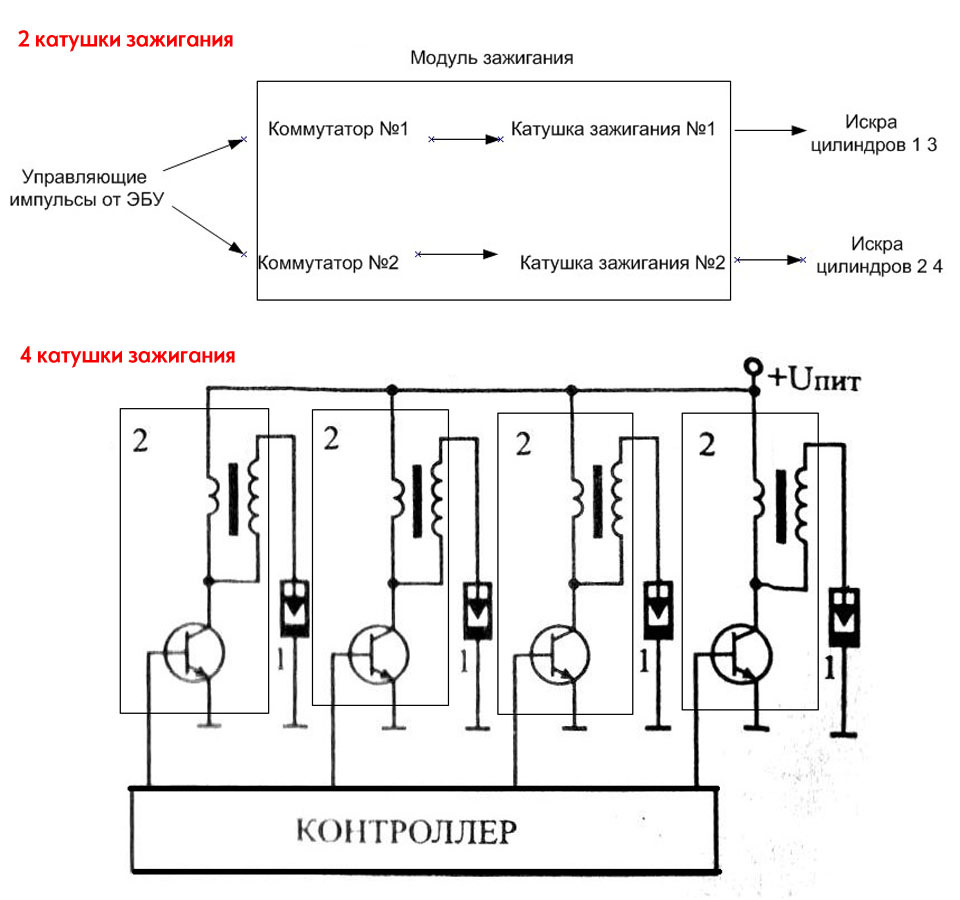

Классификация по типу конструкции (общая, сдвоенная, индивидуальная)

Конструктивное исполнение катушек зажигания напрямую влияет на схему управления искрообразованием и особенности подключения в бортовой сети автомобиля. Основные типы разделяются по количеству обслуживаемых цилиндров и способу формирования высокого напряжения.

Выбор конкретного типа зависит от архитектуры системы зажигания двигателя (распределительная, DIS, COP), требований к мощности искры и компактности компонентов. Каждая конструкция имеет специфические особенности монтажа и коммутации.

Основные виды конструкций

  • Общая (классическая): Одна катушка генерирует высокое напряжение для всех цилиндров двигателя. Высоковольтный выход соединяется с механическим распределителем (трамблёром), который поочерёдно направляет импульс на свечи. Характеризуется простотой устройства, но ограниченной энергией искры и риском перебоев из-за износа распределителя.
  • Сдвоенная (двухвыводная, DIS): Одна катушка обслуживает пару цилиндров, чьи поршни достигают ВМТ одновременно (парные цилиндры в 4-тактных ДВС). Имеет два высоковольтных вывода. Искра подаётся одновременно в оба цилиндра пары (холостая искра – на такте выпуска, рабочая – на такте сжатия). Требует прямого подключения к свечам (через ВВ провода) и отсутствует распределитель.
  • Индивидуальная (катушка на свечу, COP): Отдельная компактная катушка установлена непосредственно на каждую свечу зажигания. Полностью исключает высоковольтные провода и распределитель. Управляется напрямую ЭБУ двигателя. Обеспечивает максимальную мощность искры, точность момента зажигания, надёжность (отказ одной катушки не парализует весь двигатель) и компактность конструкции на головке блока цилиндров.
Тип Обслуживание цилиндров Ключевые особенности Подключение
Общая Все Требует трамблёр, ВВ провода, одна катушка на двигатель Низковольтные клеммы к коммутатору/замку; ВВ выход к трамблёру
Сдвоенная Парные (1-4, 2-3 и т.д.) Парные искры, отсутствие трамблёра, несколько катушек Низковольтные клеммы к ЭБУ/коммутатору; ВВ выводы напрямую к свечам пары
Индивидуальная (COP) Один Нет ВВ проводов и трамблёра, катушка на свече, управление от ЭБУ Низковольтный разъем напрямую к ЭБУ; наконечник катушки одевается на свечу

Отличия в работе контактных и бесконтактных систем

Контактная система использует механический прерыватель для управления первичной цепью катушки зажигания. При вращении вала трамблера кулачок размыкает контакты, прерывая ток в первичной обмотке и генерируя высокое напряжение во вторичной. Величина тока и момент искрообразования напрямую зависят от физического состояния контактов (чистоты, зазора, износа).

Бесконтактная система заменяет механические контакты электронными компонентами: датчиком положения вала (индуктивным, Холла или оптическим) и транзисторным коммутатором. Датчик формирует управляющий сигнал, а коммутатор выполняет прерывание тока в первичной цепи катушки. Отсутствие подвижных контактов исключает их износ и дребезг, обеспечивая стабильность работы.

Критерий Контактная система Бесконтактная система
Управление первичной цепью Механический размыкатель контактов Электронный коммутатор по сигналу датчика
Стабильность искрообразования Зависит от износа/загрязнения контактов, снижается на высоких оборотах Не зависит от оборотов двигателя, стабильна при любых нагрузках
Обслуживание Требует регулярной регулировки зазора и очистки контактов Не требует обслуживания управляющих элементов
Энергия искры Ограничена из-за малого тока через контакты (не более 5А) Позволяет использовать большие токи (до 10А), обеспечивая мощную искру
Надёжность Подвержена обгоранию контактов и износу кулачкового механизма Отсутствие трущихся частей повышает ресурс

Ключевое преимущество бесконтактной системы – точное поддержание угла опережения зажигания независимо от режима работы двигателя. Это достигается за счёт отсутствия инерционных погрешностей механического прерывателя и стабильности электронных компонентов.

При подключении бесконтактной системы критически важно соблюдать полярность соединения датчика с коммутатором и катушки с коммутатором. Ошибка приводит к выходу компонентов из строя. В контактных схемах основное внимание уделяется корректной установке момента размыкания контактов и регулировке зазора.

Схема подключения в трамблерных системах зажигания

В трамблерных системах катушка зажигания соединяется с распределителем (трамблером), который направляет высокое напряжение к свечам цилиндров в заданной последовательности. Основные компоненты схемы включают: катушку зажигания, трамблер с механическим/бесконтактным прерывателем, высоковольтные провода, свечи и коммутатор (в электронных системах).

Напряжение от АКБ через замок зажигания поступает на первичную обмотку катушки. Управление разрывом первичной цепи осуществляется прерывателем внутри трамблера. При размыкании цепи во вторичной обмотке генерируется импульс 15-30 кВ, который передается на центральный контакт трамблера и распределяется ротором по свечам.

Ключевые элементы подключения

Ключевые элементы подключения

Стандартная последовательность соединений:

  1. Клемма "+" катушки: питание от замка зажигания (+12V при включенном зажигании).
  2. Клемма "−" катушки:
    • В контактных системах: соединение с подвижным контактом прерывателя
    • В бесконтактных системах: подключение к выходу коммутатора
  3. Высоковольтный вывод катушки: центральный провод к контакту крышки трамблера
  4. Ротор трамблера: передает напряжение на боковые контакты крышки
  5. Высоковольтные провода: соединение контактов крышки трамблера со свечами в порядке работы цилиндров
Компонент Тип подключения Назначение
Трамблер (прерыватель) Механический / Датчик Холла Синхронизация искрообразования с положением вала
Коммутатор Между катушкой и датчиком трамблера Усиление сигнала прерывателя (в бесконтактных системах)
Конденсатор Параллельно контактам прерывателя Подавление искрения, стабилизация напряжения

Особенности для разных систем: В контактных схемах прерыватель напрямую управляет первичной цепью катушки. В бесконтактных – датчик трамблера отправляет сигнал на коммутатор, который размыкает цепь. Порядок подключения проводов к свечам строго соответствует маркировке на крышке трамблера (например, 1-3-4-2 для 4-цилиндровых ДВС).

Особенности монтажа катушек типа "карандаш" (COP)

Установка катушек COP требует строгого соблюдения чистоты рабочей зоны. Перед монтажом обязательно очистите свечные колодцы от грязи и масла компрессором или специальным пылесосом, иначе загрязнения попадут в цилиндр при извлечении свечи.

Проверьте состояние резиновых уплотнителей на корпусе катушки – они должны быть эластичными, без трещин и следов масла. Нанесите тонкий слой диэлектрической смазки на внутреннюю поверхность наконечника для облегчения будущего демонтажа и предотвращения прикипания.

Ключевые этапы установки

  1. Аккуратно вставьте катушку в свечной колодец строго вертикально без перекосов
  2. Убедитесь в чётком контакте пружинного элемента наконечника с электродом свечи
  3. Зафиксируйте корпус штатным креплением (болтом или скобой) с рекомендуемым моментом затяжки (обычно 8-12 Нм)
  4. Подключите разъём до характерного щелчка фиксатора, проверив надёжность контакта

Критические ошибки: Перекос корпуса при установке повреждает уплотнитель и вызывает пробой, недостаточный момент затяжки крепления приводит к вибрации и разрушению катушки, а попадание технических жидкостей на высоковольтную часть провоцирует короткое замыкание.

Обязательно выполняйте калибровку параметров двигателя после замены: сброс адаптаций ЭБУ позволяет скорректировать характеристики искрообразования и избежать ошибок по пропускам зажигания.

Проверка сопротивления первичной и вторичной обмоток

Измерение сопротивления обмоток мультиметром – базовый метод диагностики целостности катушки зажигания. Отклонения от номинальных значений указывают на внутренние дефекты: обрывы, межвитковые замыкания или пробой изоляции. Проверка выполняется при отключенном питании и демонтированной катушке.

Контакты мультиметра подключаются к выводам обмоток согласно схеме конкретного типа катушки. Для точности результатов необходимо знать эталонные значения сопротивления, указанные производителем в технической документации. Отсутствие этих данных требует сравнения с заведомо исправным образцом аналогичной модели.

Последовательность измерений

Последовательность измерений

Первичная обмотка:

  1. Переведите мультиметр в режим измерения сопротивления (диапазон 0–20 Ом)
  2. Подсоедините щупы к низковольтным контактам катушки (обычно клеммы +B и −C)
  3. Зафиксируйте показания прибора

Вторичная обмотка:

  1. Установите мультиметр на диапазон 0–20 кОм
  2. Подключите один щуп к центральному высоковольтному выводу, второй – к массовому контакту или выводу первичной обмотки (зависит от конструкции)
  3. Считайте значение сопротивления
ОбмоткаТиповой диапазон сопротивленийКритичные отклонения
Первичная0.3–3.0 ОмБесконечность (обрыв), близко к 0 (КЗ)
Вторичная6–15 кОмБесконечность (обрыв), <5 кОм (межвитковое КЗ)

Интерпретация результатов: Нулевое сопротивление свидетельствует о коротком замыкании, бесконечное – об обрыве цепи. Значения, выходящие за пределы допуска (обычно ±10–15% от номинала), указывают на частичную потерю изоляции или деградацию обмотки. Катушка с такими отклонениями требует замены.

Анализ осциллограммы выходного напряжения

Осциллограмма выходного напряжения катушки зажигания визуализирует ключевые процессы генерации высоковольтного импульса. График отражает изменение напряжения на вторичной обмотке во времени, позволяя диагностировать состояние компонентов системы зажигания. Анализ формы сигнала выявляет аномалии в работе катушки, высоковольтных проводов, свечей и распределителя.

Типичная осциллограмма содержит характерные участки: фронт импульса, колебательный процесс (затухающие колебания) и период удержания напряжения. Параметры этих участков (амплитуда, длительность, частота колебаний) напрямую зависят от исправности катушки, величины сопротивления в цепи и нагрузки. Отклонения от эталонной формы сигнала указывают на конкретные неисправности.

Ключевые элементы осциллограммы и их диагностика

Основные зоны осциллограммы и их интерпретация:

  • Фронт импульса (подъем напряжения): Крутой вертикальный подъем до 10-30 кВ. Пологость или сниженная амплитуда указывают на:
    • Пробой изоляции катушки
    • Высокое сопротивление ВВ-проводов
    • Износ/загрязнение свечных наконечников
  • Пиковое напряжение пробоя: Напряжение, при котором происходит искрообразование (15-35 кВ). Аномалии:
    • Чрезмерно высокое значение: увеличенный зазор свечи, обрыв ВВ-цепи
    • Слишком низкое значение: утечка в проводах, нагар на свече, слабая катушка
  • Линия горения (плато): Горизонтальный участок после пробоя (1-2 мс). Отвечает за стабильность горения искры. Нестабильность или отсутствие плато свидетельствует о:
    • Низкой энергии искры (износ катушки)
    • Проблемах смесеобразования
    • Неисправностях модуля управления
  • Колебательный процесс (затухающие колебания): Серия импульсов после обрыва искры (3-5 колебаний). Критерии оценки:
    • Менее 3 колебаний: межвитковое замыкание в катушке
    • Отсутствие колебаний: обрыв вторичной обмотки
    • Асимметрия амплитуд: дефекты диодов/изоляции

Таблица: Диагностика по параметрам осциллограммы

Параметр Норма Отклонение Возможная причина
Длительность фронта Резкий подъем (<10 мкс) Пологий подъем Высокое сопротивление цепи, слабая катушка
Напряжение пробоя 15-25 кВ (зависит от нагрузки) >30 кВ Увеличенный зазор свечи, обрыв ВВ-провода
Длительность плато 0.8-2.0 мс <0.5 мс или отсутствует Низкая емкость/энергия катушки, неисправность ЭБУ
Количество колебаний 3-5 0-2 или >6 Обрыв/межвитковое замыкание обмоток, несоответствие сопротивления нагрузки

Важно: Анализ требует сравнения осциллограмм всех цилиндров. Различия в форме или амплитуде сигнала между цилиндрами указывают на локальные проблемы (свеча, провод, нагар), тогда как одинаковые аномалии на всех цилиндрах свидетельствуют о неисправности катушки, модуля зажигания или питания.

Типичные неисправности и методы диагностики

Основные неисправности катушек зажигания проявляются в виде пробоя изоляции, обрывов или короткого замыкания обмоток, а также механических повреждений корпуса. Эти дефекты приводят к снижению выходного напряжения, пропускам зажигания, троению двигателя, повышенному расходу топлива и затрудненному запуску.

Первичная диагностика включает визуальный осмотр на наличие трещин, следов электрической дуги ("дорожек"), подтеков масла или топлива, а также проверку контактов разъемов на окисление. Обязательно анализируются ошибки OBD-II (например, P030X – пропуски воспламенения в конкретном цилиндре), которые указывают на проблемную зону.

Методы диагностики

Методы диагностики

Измерение сопротивления обмоток:

  1. Отсоединить разъем и высоковольтный провод.
  2. Замерить сопротивление первичной обмотки (между контактами +15 и управления, обычно 0.2-3.0 Ом).
  3. Проверить вторичную обмотку (между выводом ВВ и "+", типично 5-20 кОм).

Отклонение от норм производителя указывает на обрыв или межвитковое замыкание.

Тест искрообразования: Свечу зажигания с подключенным ВВ-проводом прижимают к массе двигателя. При прокрутке стартером проверяют наличие стабильной искры синего цвета. Отсутствие искры или слабая оранжевая искра – признак неисправности.

Проверка осциллографом: Анализируют форму сигнала на первичной и вторичной обмотках. Кривые напряжения должны соответствовать эталонным. Провалы, шумы или отсутствие пиков свидетельствуют о внутренних дефектах.

СимптомВозможная причинаМетод проверки
Двигатель троит на холостыхПробой вторичной обмоткиЗамена катушки местами с соседним цилиндром
Потеря мощности под нагрузкойМежвитковое замыканиеИзмерение сопротивления вторичной обмотки
Щелчки в подкапотном пространствеПробой корпуса на массуВизуальный осмотр в темноте

Важно: При диагностике модулей зажигания (сдвоенных/четверных катушек) учитывают общие цепи питания и управления. Неисправность одной секции часто влияет на работу смежных цилиндров.

Правила безопасности при замене и подключении катушек зажигания

Работа с высоковольтными компонентами требует строгого соблюдения мер предосторожности для предотвращения поражения электрическим током и повреждения оборудования. Игнорирование правил может привести к травмам или выходу из строя электронных систем автомобиля.

Основные риски связаны с высоким напряжением (до 40 000 В), возможностью короткого замыкания и чувствительностью электронных блоков управления к статическому электричеству. Неправильные действия могут вызвать пробой изоляции, возгорание или сбои в работе двигателя.

Ключевые требования безопасности

Ключевые требования безопасности

  • Отключение питания - обязательное снятие отрицательной клеммы с аккумулятора перед началом работ
  • Использование диэлектрических перчаток при работе с высоковольтными проводами
  • Контроль чистоты соединений - предотвращение попадания масла и технических жидкостей на контакты
  • Защита от статики - заземление рук через антистатический браслет перед контактом с электронными компонентами

Порядок безопасного подключения:

  1. Свериться со схемой подключения конкретного автомобиля
  2. Убедиться в соответствии маркировки разъемов катушки и колодки жгута проводов
  3. Фиксировать разъемы до характерного щелчка замка
  4. Проверить надежность крепления высоковольтных проводов к свечам зажигания
Запрещенные действияПричина
Проверка искры "на массу"Риск пробоя катушки и ЭБУ
Отсоединение разъемов при работающем двигателеВозможность скачков напряжения
Прикосновение к токоведущим частямОпасность высоковольтного разряда

После завершения работ перед подключением аккумулятора необходимо дважды проверить правильность и надежность всех соединений. Первый запуск двигателя рекомендуется выполнять с подключенным диагностическим оборудованием для контроля ошибок.

Список источников

При подготовке материалов использовались специализированные технические издания и документация по автомобильному электрооборудованию.

Основное внимание уделено источникам, содержащим детальные сведения о конструктивных особенностях, классификации и принципах функционирования катушек зажигания.

  • Автомобильные системы зажигания: устройство, диагностика, ремонт – Иванов П.С.
  • Учебное пособие "Электрооборудование автомобилей" – Петров А.В.
  • Технический справочник "Современные системы зажигания ДВС" – Сидоров К.М.
  • Руководства по ремонту автомобилей различных марок (Haynes, Chilton)
  • Производственная документация ведущих изготовителей компонентов (Bosch, Delphi, Denso)
  • Материалы отраслевых журналов "Автоэлектроника" и "Автомобильная промышленность"
  • Лекционные курсы по конструкции автотранспортных средств технических университетов
  • Стандарты ГОСТ Р 52230-2004 "Оборудование электронное автотранспортных средств"
