Kicx kap 29 - схема и возможности двухканального усилителя

Статья обновлена: 18.08.2025

Двухканальный автомобильный усилитель Kicx KAP 29 предназначен для качественного усиления звукового сигнала в акустических системах транспортных средств.

Модель сочетает компактные габариты с эффективной мощностью и гибкими настройками, обеспечивая чистый и детализированный звук.

Ключевые характеристики устройства включают широкий частотный диапазон, высокую чувствительность входов и стабильную работу при низком сопротивлении нагрузки.

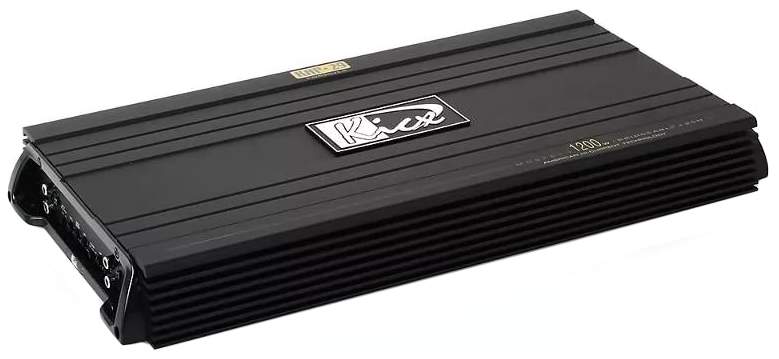

Габариты и конструкция корпуса

Двухканальный усилитель Kicx KAP 29 отличается компактными размерами, облегчающими установку в ограниченном пространстве автомобиля. Его габариты составляют 220 мм в длину, 150 мм в ширину при высоте корпуса 50 мм, что позволяет монтировать устройство под сиденьями или в нишах багажного отделения без существенной потери полезного объема салона.

Конструкция выполнена из литого алюминиевого сплава с анодированным покрытием, обеспечивающим эффективный отвод тепла от силовых компонентов даже при длительной работе на высокой мощности. Ребристая поверхность корпуса увеличивает площадь теплообмена, а герметичная компоновка платы с защитным лаком предотвращает коррозию от перепадов влажности и температур.

Ключевые особенности

Вес: 1.3 кг за счет металлического основания
Крепеж: 4 точки фиксации с резиновыми демпферами
Разъемы: Позолоченные клеммы питания и акустические терминалы типа "banana"
Защита: Полное экранирование от электромагнитных помех

Выходная мощность RMS на канал

Показатель RMS (Root Mean Square) отражает реальную непрерывную мощность, которую усилитель способен стабильно выдавать на канал при стандартном сопротивлении нагрузки. Для модели Kicx kap 29 этот параметр составляет 100 Вт RMS на каждый из двух каналов при подключении нагрузки 4 Ом. Это гарантирует работу в номинальном режиме без клиппинга или перегрева.

Мощность RMS измеряется при гармонических искажениях не более 1%, что обеспечивает чистый и детализированный звук. Учитывайте, что реальные показатели зависят от стабильности бортового напряжения, качества межблочных соединений и соответствия акустических систем характеристикам усилителя.

Ключевые аспекты мощности

При эксплуатации учитывайте:

Динамическое поведение: кратковременные пики мощности достигают 180 Вт благодаря технологии Dynamic Power Management.
Зависимость от импеданса: при 2 Ом мощность возрастает до 150 Вт RMS, но требует усиленного охлаждения.
Синхронизация каналов: возможность объединения каналов в мостовом режиме для 300 Вт RMS на сабвуфер.

Режим работы	Сопротивление (Ом)	Мощность RMS (Вт)
Стерео	4	2 × 100
Стерео	2	2 × 150
Моно (мост)	4	1 × 300

Важно: Для раскрытия потенциала используйте питающий кабель сечением от 4 AWG и акустику с чувствительностью 90 дБ и выше. Избегайте длительной работы на минимальном импедансе без контроля температуры корпуса.

Пиковая (максимальная) мощность

Пиковая мощность указывает на абсолютный максимум кратковременной энергии, которую усилитель Kicx KAP 29 способен выдать в каждом канале при определенном сопротивлении нагрузки (обычно 2 или 4 Ома). Этот показатель достигается в идеальных лабораторных условиях при подаче сигнала предельной амплитуды в течение очень короткого промежутка времени (миллисекунды).

Для двухканальной архитектуры KAP 29 это означает, что заявленное пиковое значение (например, 1000 Вт) относится к мгновенной нагрузке на оба канала одновременно. Важно понимать, что данный параметр не отражает реальную рабочую производительность при длительном воспроизведении музыки из-за ограничений по питанию и тепловыделению.

Ключевые аспекты пиковой мощности

При оценке пиковой мощности усилителя KAP 29 учитывайте:

Кратковременность нагрузки: Значение актуально только для импульсов длительностью до 0.1–0.5 секунды.
Зависимость от сопротивления: Пиковая мощность растет при снижении импеданса сабвуфера (напр., 4 Ом → 2 Ом).
Тестовые условия: Измеряется при максимальном уровне искажений (THD), часто превышающем 10%, что неприемлемо для качественного звука.

Тип мощности	Пиковая (PMPO)	Номинальная (RMS)
Длительность	Доли секунды	Постоянная
Уровень искажений	>10%	<1%
Практическое применение	Маркетинг	Реальная эксплуатация

Важно: Производители часто акцентируют пиковую мощность для маркетинга, но для корректного подбора акустики ориентируйтесь на номинальную (RMS) мощность KAP 29, которая гарантирует стабильную работу без клиппинга и повреждений.

Диапазон рабочих частот

Диапазон рабочих частот определяет спектр звуковых колебаний, которые усилитель способен обрабатывать без значительных искажений. Для двухканальных автомобильных усилителей этот параметр критичен, так как влияет на совместимость с разными типами акустики – от сабвуферов до высокочастотных твитеров. Стандартный слышимый диапазон человека составляет 20 Гц – 20 кГц, но качественные модели часто превосходят эти значения.

Модель Kicx kap 29 обеспечивает расширенный диапазон частот от 10 Гц до 35 кГц. Такая характеристика позволяет усилителю точно воспроизводить глубокие басы (ниже порога слышимости) и ультразвуковые составляющие, что улучшает детализацию и натуральность звучания. Расширение в область инфранизких частот гарантирует отсутствие потерь при работе с сабвуферами, а запас по верхним частотам снижает фазовые искажения.

Ключевые особенности частотного диапазона:

Нижняя граница 10 Гц: эффективное усиление басовых партий без "завалов"
Верхняя граница 35 кГц: поддержка Hi-Res Audio и точная работа с гармониками
Неравномерность АЧХ: ±1 дБ в диапазоне 20 Гц – 20 кГц

Параметр	Значение
Минимальная частота	10 Гц (-3 дБ)
Максимальная частота	35 кГц (-3 дБ)
Рекомендуемый диапазон АС	Сабвуферы/мидбасы (канал 1) – Твитеры/коаксиал (канал 2)

Коэффициент гармонических искажений (THD)

Коэффициент гармонических искажений (THD) измеряет степень отклонения выходного сигнала усилителя от исходной входной формы волны. В двухканальном автоусилителе Kicx kap 29 этот параметр отражает точность воспроизведения звука без добавления нежелательных гармоник, возникающих в процессе усиления. Низкий THD критически важен для сохранения чистоты и детализации аудиосигнала, особенно в условиях ограниченного пространства автомобиля и фоновых шумов.

Для модели kap 29 производитель указывает значение THD менее 0.05% при номинальной мощности, что свидетельствует о высоком классе компонентов и продуманной схемотехнике. Такой уровень искажений находится за порогом слышимости человеческого уха (обычно ~0.1-1%), обеспечивая максимально естественное звучание даже на высоких громкостях. Контроль THD осуществляется на всех этапах проектирования усилителя – от подбора транзисторов с линейными характеристиками до оптимизации цепей обратной связи.

Факторы влияния THD в Kicx kap 29

Зависимость от нагрузки: THD может незначительно возрастать при подключении сабвуферов с низким импедансом (2 Ом).
Динамический характер: Показатель ухудшается при работе усилителя на предельной мощности.
Температурная стабильность: Система охлаждения минимизирует рост искажений при перегреве.

Режим работы	Диапазон THD	Примечание
Номинальная мощность (4 Ом)	< 0.05%	Эталонный режим для измерений
Пиковая мощность	до 0.1%	Кратковременные нагрузки
С нагрузкой 2 Ом	до 0.08%	Рост тока влияет на линейность

Важно: Для достижения минимального THD в автомобильной аудиосистеме требуется корректная настройка усилителя – согласование уровня входного сигнала с ГУ и исключение клиппинга. Использование качественных межблочных кабелей и соблюдение правил электромонтажа также снижают вклад внешних помех.

Соотношение сигнал/шум (SNR)

Соотношение сигнал/шум (SNR) измеряется в децибелах (дБ) и отражает разницу между уровнем полезного аудиосигнала и фоновыми шумами усилителя. Чем выше этот показатель, тем чище звучание системы, поскольку посторонние шипения, гул и искажения подавляются эффективнее.

В автомобильных усилителях, включая Kicx kap 29, высокий SNR критичен из-за сложной электромагнитной среды: помехи от генератора, системы зажигания и других электронных компонентов требуют особой фильтрации. Низкий SNR проявляется как слышимый фон при паузах или тихом воспроизведении.

Особенности SNR в Kicx kap 29

Для двухканального усилителя Kicx kap 29 характерны следующие параметры SNR:

Значение ≥105 дБ – превосходит средние показатели бюджетных моделей (80-95 дБ), обеспечивая детализированный звук без артефактов
А-взвешивание – измерение учитывает чувствительность человеческого слуха к разным частотам
Защита от помех – экранирование схемы и качественные компоненты минимизируют внутренние шумы

Преимущество SNR >100 дБ становится заметным при использовании высокочувствительных компонентов: динамики с КПД >92 дБ/W/m воспроизводят малейшие нюансы записи без искажений.

Номинальное сопротивление нагрузки

Номинальное сопротивление нагрузки определяет минимально допустимое сопротивление акустических систем (Ом), при котором усилитель Kicx KAP 29 сохраняет стабильность работы и выдаёт паспортную мощность. Для двухканальной версии этот параметр строго регламентирован производителем и напрямую влияет на электрические характеристики цепи.

Подключение нагрузки с сопротивлением ниже номинального вызывает перегрев выходных каскадов, искажение звука и срабатывание защитных схем. Превышение рекомендованного значения не критично, но ведёт к неполному использованию потенциала усилителя. Точное соответствие обеспечивает оптимальный баланс между мощностью, КПД и тепловым режимом.

Ключевые особенности Kicx KAP 29

Типовые значения: Усилитель рассчитан на стандартные нагрузки:

Минимальное сопротивление: 2 Ом на канал при мостовом подключении
Рекомендуемое сопротивление: 4 Ом на канал в стереорежиме

Специфика подключения:

Режим работы	Оптимальное сопротивление (Ом)	Макс. мощность (Вт)
Стерео (2 канала)	4	2×150
Моно (мостовой)	2	1×300

Важные ограничения:

Использование нагрузки менее 2 Ом в мостовом режиме запрещено из-за риска повреждения
Параллельное подключение динамиков снижает общее сопротивление: два 4-омных динамика = 2 Ом
Последовательное соединение повышает сопротивление: два 4-омных динамика = 8 Ом

Опции подключения: стерео и мост

Двухканальная архитектура Kicx kap 29 позволяет реализовать две принципиально разные схемы подключения акустики: классическое стерео или мостовое объединение каналов. Выбор режима определяется задачами системы и характеристиками подключаемой акустической нагрузки.

В стерео-конфигурации каждый канал усилителя работает независимо, обеспечивая раздельное усиление левого и правого аудиосигналов. Мостовой режим (Bridge) синхронизирует оба канала для совместной работы на одну нагрузку, что существенно увеличивает выходную мощность.

Параметр	Стерео-режим	Мостовой режим
Схема подключения	Отдельные динамики/зоны на канал (L+R)	Один динамик между "+" канала A и "-" канала B
Выходная мощность	Номинальная мощность на канал (например 2×120Вт)	Суммарная мощность каналов (например 1×350Вт)
Минимальное сопротивление	2 Ом на канал	4 Ом (общая нагрузка)
Типовое применение	Передние/задние компонентные АС, коаксиалы	Сабвуфер, мощный НЧ-динамик

Критические ограничения мостового режима:

Подключение только одной акустической системы
Обязательное соблюдение полярности подключения клемм
Запрет на параллельное подключение динамиков при 2Ом

Переключение между режимами осуществляется перестановкой джамперов на плате усилителя и корректным подключением проводов к клеммной колодке, как указано в мануале Kicx kap 29.

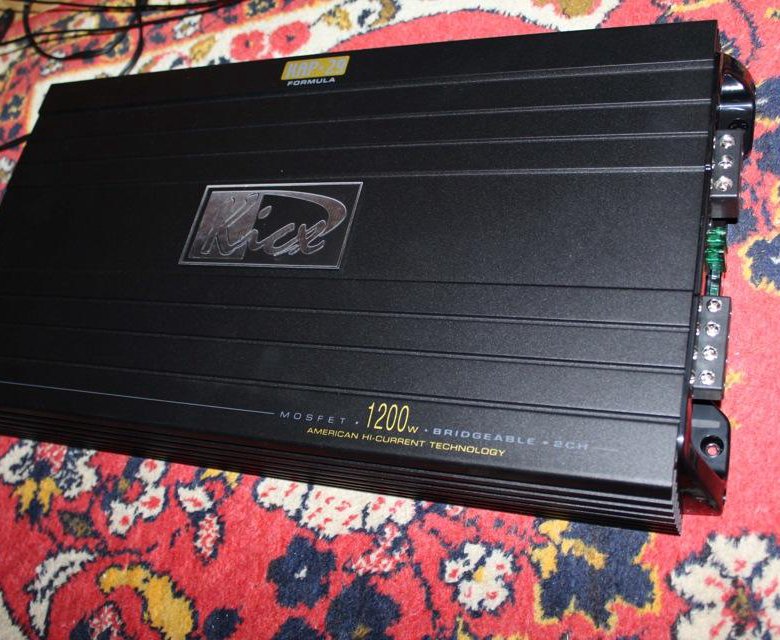

Тип и расположение клемм питания

Автоусилитель Kicx Kap 29 оснащён винтовыми клеммами питания стандартного типа, обеспечивающими надёжное крепление силовых кабелей. Клеммы выполнены из латуни с антикоррозийным покрытием, что гарантирует стабильный контакт и минимальное сопротивление при передаче тока.

Расположение клемм вынесено на отдельный блок в правой части задней панели усилителя. Такая компоновка позволяет удобно подводить кабели от аккумулятора без пересечения с аудиотрактом и упрощает монтаж в ограниченном пространстве автомобиля.

Конфигурация клеммного блока

Плюсовая клемма (+12V): маркирована красным цветом и знаком «+»
Минусовая клемма (GND): чёрного цвета с обозначением «–»
Управляющий вход (REM): синяя мини-клемма для сигнала включения

Клемма	Диаметр зажима (мм)	Рекомендуемое сечение кабеля (мм²)
+12V / GND	6.5	до 8 AWG (10.0)
REM	2.5	до 16 AWG (1.5)

Особое внимание уделено защите от переполюсовки: клеммный блок имеет физические выступы, предотвращающие случайное замыкание контактов при подключении. Для дополнительной безопасности предусмотрены изолирующие крышки на плюсовой и управляющей клеммах.

Длина кабеля (м)	Максимальный ток (А)	Минимальное сечение (мм²)
до 3	≤ 40	4.0
3-5	40-50	6.0
5-7	40-50	8.0
>7	40-50	10.0

Требования к предохранителю питания

Корректный подбор предохранителя критичен для защиты усилителя Kicx KAP 29 и электропроводки автомобиля от коротких замыканий и перегрузок. Несоответствие номинала может привести к постоянному перегоранию элемента либо к отсутствию защиты при аварии.

Производитель указывает требования к предохранителю в технической документации усилителя. Эти параметры основаны на максимальном потреблении тока устройством и должны строго соблюдаться для гарантии безопасной эксплуатации.

Ключевые параметры выбора

При установке учитывайте:

Номинальный ток: Должен соответствовать значению, указанному в руководстве KAP 29 (например, 30А). Превышение номинала опасно!
Тип предохранителя: Стандартные типы (AGU, ANL, мини-ножевой) зависят от конструкции клеммника усилителя.
Расположение: Монтируется на расстоянии не более 30 см от плюсовой клеммы АКБ на силовом кабеле питания.

Примеры соответствия мощности и тока:

Мощность усилителя (RMS)	Рекомендуемый номинал предохранителя
2 x 150 Вт	30А
2 x 200 Вт	40А

Всегда используйте предохранители проверенных брендов с четкой маркировкой. Дешевые аналоги часто имеют несоответствующий реальный номинал. Для расчета минимального сечения силового кабеля ориентируйтесь на ток предохранителя.

Входные интерфейсы: RCA и High-Level

Двухканальный усилитель Kicx kap 29 поддерживает оба типа подключения: классические низкоуровневые RCA-входы и высокоуровневые High-Level входы. Это обеспечивает универсальную интеграцию с любыми головными устройствами – как с отдельными предусилителями, так и со штатными магнитолами без линейных выходов.

RCA-интерфейс использует экранированные кабели для передачи чистого сигнала напряжением 0.2-5V, минимизируя помехи. High-Level входы принимают усиленный сигнал (до 40V) напрямую с акустических проводов, преобразуя его во внутренний линейный уровень через встроенный адаптер.

Ключевые отличия интерфейсов

Характеристика	RCA	High-Level
Тип сигнала	Низкоуровневый (линейный)	Высокоуровневый (с динамиков)
Напряжение	0.2-5V	до 40V
Помехоустойчивость	Высокая (экранирование)	Средняя (фильтрация шумов)
Применение	Системы с предусилителем	Штатные магнитолы без RCA-out

Важные особенности:

Автоматическое распознавание активного входа при одновременном подключении
Встроенный конвертер высокого уровня с защитой от КЗ
Полярность High-Level подключения: фазировка соблюдается автоматически

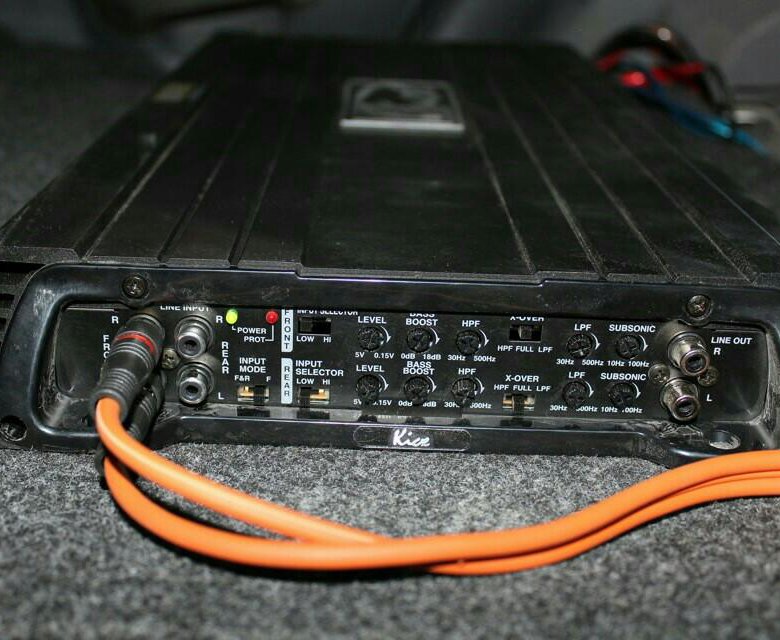

Регуляторы уровня входного сигнала

Регуляторы уровня входного сигнала (Gain) на двухканальном усилителе Kicx kap 29 позволяют точно согласовывать чувствительность усилителя с выходным напряжением источника звука (магнитолы или процессора). Каждый канал оснащён отдельным потенциометром, что обеспечивает независимую настройку громкости левого и правого каналов для балансировки звуковой сцены.

Корректная установка уровня предотвращает клиппинг (искажения) и оптимизирует соотношение сигнал/шум. Регуляторы имеют плавную шкалу вращения, обычно от минимального значения (0,2 В) до высокочувствительного режима (до 6 В), что обеспечивает совместимость с широким спектром головных устройств.

Ключевые особенности и настройка

Основные характеристики регуляторов Gain:

Диапазон регулировки: 0,2–6 В (охватывает большинство автомобильных источников)
Раздельная калибровка: независимая настройка для левого/правого каналов
Защита от перегрузки: предотвращение искажений при превышении входного напряжения

Правила настройки уровня:

Включите музыку на 75% громкости источника
Поворачивайте регулятор от минимума до момента появления искажений
Вернитесь на 10–15% ниже порога искажения

Параметр	Значение
Тип регулятора	Аналоговый потенциометр
Шаг регулировки	Линейный (без ступеней)
Совместимость	RCA и High-level входы

Важно: Неправильная настройка Gain приводит к перегреву усилителя или повреждению динамиков. Используйте тестовый тон 1 кГц для точной калибровки.

Настройка кроссовера: частоты среза

Частота среза определяет граничную точку, где кроссовер начинает ослаблять сигнал для конкретного канала. Эта настройка разделяет частотные диапазоны между компонентами акустической системы (например, НЧ-динамиками и ВЧ-твитерами), предотвращая их работу в нерасчётных полосах. Правильный выбор частот критичен для сохранения целостности звука и защиты динамиков от повреждения.

В двухканальном усилителе KiXX KAP 29 кроссовер обычно настраивается отдельно для каждого канала. Частоты среза выставляются вращением соответствующих регуляторов (обычно обозначенных "LPF" для низких частот и "HPF" для высоких), шкала калибрована в Герцах (Гц). Точные значения зависят от характеристик подключённых динамиков.

Ключевые принципы выбора частот

HPF (High Pass Filter) для твитеров/передних динамиков: от 80 Гц до 3.5 кГц. Защищает от низкочастотных помех. Пример: 3.5 кГц для твитеров.
LPF (Low Pass Filter) для сабвуферов: от 50 Гц до 250 Гц. Отсекает высокочастотный шум. Пример: 80 Гц для саба.
Перекрытие диапазонов: Смежные каналы (например, НЧ/СЧ) должны иметь пересечение в ½ октавы (пример: LPF на 2 кГц + HPF на 1.5 кГц).

Тип фильтра	Целевые компоненты	Стандартный диапазон (Гц)	Типичное значение
HPF	Твитеры, фронтальные АС	80–3500	80–120 (динамики), 2500–3500 (твитеры)
LPF	Сабвуферы, НЧ-блоки	50–250	70–90

Практические рекомендации: Начинайте с заводских значений для ваших динамиков (указаны в техпаспорте). Для сабвуфера LPF выставляйте на 10-20 Гц выше HPF фронтальных АС. Тестируйте звучание, плавно меняя частоты в небольшом диапазоне (±15 Гц). Избегайте "провалов" между каналами – это вызывает потерю детализации.

Режимы фильтров (LPF/HPF/OFF)

Фильтры в двухканальном усилителе Kicx kap 29 позволяют точно управлять частотным диапазоном сигнала для каждого канала. Это обеспечивает защиту динамиков от повреждения внеполосными частотами и улучшает общее качество звучания системы за счет правильного распределения частот между компонентами акустики.

Усилитель поддерживает три ключевых режима фильтрации: LPF (Low Pass Filter) для ограничения высоких частот, HPF (High Pass Filter) для отсечения низких частот и OFF (полное отключение фильтров). Переключение между режимами осуществляется независимо для каждого канала через переключатели на корпусе устройства.

Конфигурация и применение фильтров

Настройка фильтров выполняется с помощью двух групп регуляторов:

LPF (ФНЧ): Активируется для сабвуферов. Пропускает только частоты ниже установленной точки среза (регулятор Freq). Оптимален для каналов, отвечающих за низкочастотное воспроизведение.
HPF (ФВЧ): Применяется для среднечастотных/высокочастотных динамиков. Пропускает частоты выше выбранного порога. Защищает динамики от перегрузки басами.
OFF: Отключает фильтрацию. Используется при подключении компонентных систем с собственными кроссоверами или для полночастотных динамиков.

Режим	Регулятор	Диапазон настройки	Тип нагрузки
LPF	Freq	50-250 Гц	Сабвуферы
HPF	Freq	50-250 Гц	ВЧ/СЧ динамики
OFF	-	-	Широкополосные системы

Крутизна среза фильтров составляет 12 дБ/октаву. Совместное использование LPF на одном канале и HPF на другом позволяет реализовать схему би-ампинга без внешних процессоров. Для точной калибровки предусмотрен регулятор частоты среза (Freq) с плавной регулировкой в указанном диапазоне.

Коррекция низких частот (Bass Boost)

Функция Bass Boost в усилителе Kicx KAP 29 позволяет целенаправленно усиливать низкочастотный диапазон (обычно 40-80 Гц) для компенсации акустических особенностей салона автомобиля или субъективных предпочтений слушателя. Регулировка осуществляется через поворотный потенциометр на корпусе устройства, изменяющий уровень подъёма НЧ в пределах 0-12 дБ.

При активации Bass Boost происходит усиление сигнала на выбранной частоте среза, что требует точной настройки во избежание перегрузки динамиков или появления искажений. Рекомендуется устанавливать уровень подъёма после базовой настройки кроссоверов и громкости, контролируя результат на слух.

Особенности реализации в KAP 29

Фиксированная частота коррекции: 45 Гц (±5 Гц) – оптимальный диапазон для усиления басовых партий без "размытия" звука
Аналоговая схема управления: плавная регулировка без цифровых артефактов
Защита от клиппинга: автоматическое ограничение выходного сигнала при экстремальных значениях

Рекомендуемый уровень подъёма	3-6 дБ для штатных акустических систем
Максимальное значение	12 дБ (только для СЧ/НЧ динамиков с запасом мощности)
Влияние на АЧХ	Сужает полосу пропускания НЧ-канала

Эффективность коррекции напрямую зависит от корректной настройки нижнего среза фильтра LPF – при установке частоты выше 80 Гц Bass Boost может провоцировать резонансы в области верхнего баса. Для сабвуферов оптимально комбинировать функцию с субсоническим фильтром (при наличии).

Диапазон регулировки Bass Boost

Функция Bass Boost в усилителе Kicx kap 29 обеспечивает избирательное усиление низких частот, компенсируя акустические особенности салона автомобиля. Регулировка позволяет точечно корректировать уровень басов без воздействия на средние и высокие частоты, что критично для сохранения баланса звуковой картины при воспроизведении современных музыкальных жанров.

Технические параметры регулировки охватывают фиксированную центральную частоту 45 Гц с возможностью увеличения уровня сигнала до +18 дБ. Градуировка шкалы выполнена с шагом 1.5 дБ, обеспечивая точную калибровку под акустические характеристики конкретных сабвуферов и слуховые предпочтения пользователя.

Ключевые характеристики

Параметр	Значение	Особенности
Центральная частота	45 Гц	Фиксированное значение для точного воздействия на область нижнего баса
Диапазон усиления	0 до +18 дБ	Линейное регулирование с визуальной индикацией на корпусе
Шаг регулировки	1.5 дБ	Плавная настройка без скачкообразных изменений

Рекомендации по применению:

Устанавливать уровень выше +12 дБ только для сабвуферов с мощностью не менее 150% от номинала усилителя
Контролировать отсутствие клиппинга с помощью осциллографа или визуальной индикации искажений
Комбинировать с настройкой фильтра LPF (80-100 Гц) для предотвращения частотных конфликтов

Физическая реализация регулятора выполнена в виде поворотного потенциометра с защитой от случайного смещения, а электронная схема исключает фоновые шумы даже при максимальном усилении. При активации функции автоматически задействуется каскад защиты от перегрузки по току.

Функция фазового инвертора (Phase)

Фазовый инвертор (Phase) в двухканальном усилителе Kicx KAP 29 позволяет корректировать полярность аудиосигнала, подаваемого на динамики. Эта функция критически важна при установке нескольких сабвуферов или компонентных акустических систем, где фаза звуковой волны напрямую влияет на качество басов и общую звуковую картину. Переключение фазы (0° или 180°) компенсирует возможные противофазные колебания динамиков, возникающие из-за особенностей их размещения в салоне автомобиля.

В Kicx KAP 29 фазовый сдвиг реализован отдельно для каждого канала, что обеспечивает гибкую настройку под конкретную акустическую систему. При активации инвертора (180°) сигнал переворачивается по полярности, синхронизируя движение диффузоров сабвуферов. Это устраняет эффект "затухания" низких частот при противофазной работе динамиков и усиливает басовый диапазон за счет конструктивного сложения звуковых волн.

Ключевые аспекты работы:

Компенсация акустических проблем: нейтрализует деструктивную интерференцию волн от разнонаправленно установленных сабвуферов
Точная настройка сабвуфера: оптимизирует интеграцию НЧ-звучания с фронтальной акустикой
Аппаратная реализация: аналоговый инвертор на операционных усилителях без задержки сигнала

Режим фазы	Применение
0° (нормаль)	Стандартное подключение, сабвуферы направлены в одну сторону
180° (инвертир.)	Сабвуферы в противофазе (напр., один в багажнике, другой в салоне)

Схемы подключения акустических систем

Для двухканального усилителя Kicx KAP 29 доступны две базовые схемы подключения акустических систем: мостовое соединение (BTL) и раздельное подключение на каналы. Выбор зависит от требуемой мощности и конфигурации акустики.

При раздельном подключении каждый канал усилителя работает независимо: левый канал (CH1) подключается к одной акустической системе, правый (CH2) – к другой. Это стандартный режим для стереозвучания с сопротивлением колонок 2–4 Ома.

Ключевые схемы подключения

Раздельное стереоподключение (2 канала):

Клемма CH1+ → Плюс левой АС
Клемма CH1– → Минус левой АС
Клемма CH2+ → Плюс правой АС
Клемма CH2– → Минус правой АС

Мостовое подключение (BTL):

Клемма CH1+ → Плюс АС
Клемма CH2+ → Минус АС
Каналы CH1 и CH2 синхронизируются для работы на одну нагрузку
Поддерживает сопротивление 4 Ома (минимальное)
Мощность: до 240 Вт (при 14.4V)

Требования к подключению:

Нагрузка: 2–4 Ома (раздельно), 4 Ома (BTL)
Сечение кабеля: от 1.5 мм² для мощности >150 Вт
Обязательное использование кроссоверов при подключении компонентных систем

Режим	Нагрузка (Ом)	Мощность (Вт)	Кол-во АС
Раздельный	4	80x2	2
Раздельный	2	120x2	2
Мостовой (BTL)	4	240x1	1

Важно: Переключение в режим BTL выполняется через перемычку на клеммной колодке усилителя и настройку входного сигнала (левый вход → CH1, правый → CH2). При мостовом подключении клеммы CH1– и CH2– не используются.

Допустимое сопротивление при мостовом включении

Мостовое включение (BTL) объединяет оба канала усилителя Kicx kap 29 для работы на одну нагрузку, что существенно повышает выходную мощность. Это требует строгого соблюдения минимально допустимого сопротивления динамика, указанного производителем в технических характеристиках устройства.

Превышение минимального значения импеданса вызывает перегрев выходных каскадов из-за чрезмерной токовой нагрузки. Это может привести к необратимому повреждению усилителя или срабатыванию защитных схем (термозащиты, защиты от короткого замыкания).

Ключевые требования

Для Kicx kap 29 в мостовом режиме допустимо только сопротивление нагрузки 4 Ом. Это критичное ограничение по следующим причинам:

Электрическая безопасность: Выходные каскады рассчитаны на работу с суммарной нагрузкой не ниже 4 Ом в BTL.
Тепловой режим: Подключение нагрузки 2 Ом вызовет удвоение выходного тока и критический перегрев даже на умеренной громкости.
Защитные механизмы: Усилитель может перейти в режим защиты (отключение звука) или получить повреждение при использовании динамиков с импедансом ниже 4 Ом.

Ниже представлены сравнительные данные по допустимым сопротивлениям для разных режимов работы усилителя:

Режим работы	Допустимое сопротивление нагрузки (Ом)	Примечание
Стерео (2 канала)	2 - 8	На каждый канал отдельно
Мостовой (BTL)	4	Только 4 Ом! На оба канала совместно

Использование мостового включения с динамиками 4 Ом обеспечивает максимальную заявленную мощность усилителя при сохранении надежности. Подключение сабвуфера с меньшим импедансом (например, 2 Ом или ниже) или параллельное соединение динамиков, снижающее общее сопротивление ниже 4 Ом, строго запрещено и аннулирует гарантию.

Методика установки усилителя Kicx KAP 29 в авто

Установка двухканального усилителя Kicx KAP 29 требует тщательной подготовки и последовательного выполнения шагов для обеспечения надежной работы и сохранения заводской электропроводки автомобиля. Основные этапы включают выбор места монтажа, прокладку силовых и сигнальных кабелей, а также подключение компонентов системы.

Ключевым моментом является обеспечение усилителя качественным питанием и правильной коммутацией с головным устройством и акустическими системами. Необходимо строго соблюдать меры безопасности при работе с электросистемой автомобиля.

Основные этапы установки

Процесс установки можно разбить на следующие основные шаги:

Подготовка инструментов и материалов:
- Инструмент: набор ключей и отверток, кусачки, стриппер, обжимные клещи (кримпер), дрель/шуруповерт со сверлами, тестер (мультиметр).
- Материалы: силовой провод подходящего сечения, предохранитель и держатель (близко к АКБ), провод массы, межблочные RCA-кабели, кабель управления (REM), акустические провода, клеммы, термоусадочные трубки, изолента, стяжки, крепеж (саморезы, скобы).
Выбор места установки:
Определите место для монтажа усилителя. Оно должно обеспечивать:
- Хорошую вентиляцию (не накрывать коврами, не ставить вплотную к другим приборам).
- Защиту от влаги и механических повреждений.
- Возможность удобной прокладки всех кабелей.
- Надежное крепление корпуса (обычно к полу, задней спинке сиденья или в багажнике).
Прокладка силовых кабелей:
Обязательно отключите минусовую клемму аккумулятора перед началом работ!
- Плюсовой провод (+12V): Проложите провод от плюсовой клеммы аккумулятора через технологическое отверстие в моторном отсеке (используйте резиновую втулку) в салон к месту установки усилителя. Непосредственно у клеммы АКБ установите предохранитель соответствующего номинала (смотрите инструкцию к KAP 29 и руководство по выбору сечения провода). Надежно закрепите провод, избегая острых кромок и подвижных деталей.
- Провод массы (GND): Подготовьте точку заземления на кузове автомобиля вблизи усилителя (очистите краску до металла, обработайте антикором). Крепко прикрутите клемму заземляющего провода к этой точке болтом с шайбой. Длина провода массы должна быть как можно короче.
- Провод управления (REM): Подключите этот тонкий провод к синему проводу REMOTE OUT на разъеме ISO головного устройства (или к контакту включения антенны, если нет отдельного выхода REM). Второй конец подключите к клемме REM усилителя. Он отвечает за включение/выключение усилителя вместе с магнитолой.
Прокладка сигнальных кабелей:
- Межблочные кабели (RCA): Проложите качественные экранированные RCA-кабели от линейных выходов (RCA OUT) головного устройства к входам (INPUT) усилителя KAP 29. Обязательно прокладывайте их в стороне от силовых проводов (минимум 20-30 см, по возможности с разных сторон салона), чтобы избежать наводок и фона.
Прокладка акустических кабелей:
- Проложите акустические кабели от выходов каналов усилителя (OUTPUT: Right +/-, Left +/-) к соответствующим клеммам динамиков. Соблюдайте полярность (+ к +, - к -). Используйте кабель достаточного сечения.
- Если усилитель используется в мостовом режиме для подключения сабвуфера, внимательно следуйте схеме мостового включения в инструкции к KAP 29 (обычно используется левый "+" и правый "-" выходы).
Подключение и проверка:
1. Еще раз проверьте правильность и надежность всех соединений, полярность.
2. Убедитесь, что предохранитель у АКБ установлен.
3. Надежно закрепите все провода стяжками.
4. Подключите минусовую клемму аккумулятора.
5. Включите головное устройство. Усилитель должен включиться (обычно индикатор POWER или PROTECTION загорается).
6. Подайте негромкий сигнал (музыку) и проверьте наличие звука на всех подключенных динамиках, отсутствие искажений и фона.
7. Настройте уровень входной чувствительности (GAIN) на усилителе согласно инструкции.

Важное замечание по сечению силового кабеля:

Номинальная мощность (RMS)	Рекомендуемое сечение (мм²)	Номинал предохранителя (A)
До 500 Вт	8 AWG (~8.4 мм²)	50-60A
500-800 Вт	4 AWG (~21.2 мм²)	80-100A
Более 800 Вт	2 AWG (~33.6 мм²) или 0 AWG (~53.5 мм²)	Согласно расчету / инструкции

Требования к охлаждению и вентиляции

Эффективное охлаждение критически важно для стабильной работы Kicx kap 29, особенно при пиковых нагрузках или длительной эксплуатации. Радиаторы усилителя спроектированы для пассивного рассеивания тепла, однако их производительность напрямую зависит от условий монтажа и окружающего пространства.

Несоблюдение требований к вентиляции приводит к перегреву, срабатыванию тепловой защиты, искажению звука и сокращению срока службы компонентов. Для предотвращения этого необходимо обеспечить постоянный воздухообмен вокруг корпуса устройства.

Ключевые рекомендации по установке

Минимальные зазоры:

Боковые поверхности: ≥ 5 см от стенок корпуса до препятствий
Верхняя/нижняя части: ≥ 8 см свободного пространства для вертикальной конвекции

Контроль температуры:

Допустимый рабочий диапазон	0°C – 80°C
Оптимальная температура	25°C – 45°C
Критический порог отключения	≥ 95°C

Дополнительные меры:

Избегать установки рядом с нагревательными элементами (печками, турбинами)
При монтаже в замкнутых нишах – обязательное использование вентиляторов обдува
Регулярная очистка радиаторов от пыли и грязи (не реже 1 раза в 6 месяцев)

Защита от перегрева и короткого замыкания

В усилителе Kicx KAP 29 реализована многоуровневая защита, предотвращающая повреждение компонентов при экстремальных условиях эксплуатации. Система непрерывно отслеживает температурные показатели и состояние электроцепей через встроенные датчики и микропроцессорный контроль.

При обнаружении критических параметров автоматика мгновенно разрывает силовые линии питания и звукового тракта. Это позволяет избежать катастрофических последствий как для самого усилителя, так и для подключенного головного устройства и акустических систем.

Режимы срабатывания защиты

Термозащита: Активируется при достижении радиатором температуры 85-90°C. Усилитель переходит в спящий режим до нормализации теплового режима (обычно через 2-3 минуты охлаждения)
Short-Circuit Protection: Блокирует работу при замыкании «+» и «-» выходных клемм. Требует ручного сброса (отключение питания на 10+ секунд) после устранения неисправности
Дуплексная диагностика: Отдельные схемы контроля для каждого канала предотвращают полное отключение системы при локальной неисправности

Восстановление работоспособности после термозащиты происходит автоматически, тогда как защита от КЗ требует обязательного устранения причины сбоя и цикла перезагрузки. Встроенные светодиодные индикаторы на панели устройства визуально сигнализируют о типе возникшей неисправности.

Индикация неисправностей (LED-статусы)

Двухканальный усилитель Kicx KAP 29 оснащен диагностической системой, визуализирующей состояние оборудования через светодиодные индикаторы на корпусе. Расшифровка сигналов позволяет оперативно выявить сбои в работе и предотвратить повреждение компонентов.

Цветовая индикация разделена на три категории: нормальная работа, предупреждения и критические неисправности. Понимание значений каждого статуса упрощает диагностику без использования дополнительного оборудования.

Расшифровка светодиодных сигналов

Основные индикаторы и соответствующие им состояния:

Зеленый (постоянный) – штатный режим работы, питание стабильно
Синий (мигающий 1 раз/сек) – обнаружена перегрузка по току, проверьте подключение акустики
Желтый (постоянный) – активирована термозащита из-за перегрева радиатора
Красный (быстрое мигание) – короткое замыкание в выходной цепи или на клеммах динамиков
Красный (постоянный) – ошибка питания: обрыв REM-провода, скачки напряжения или неисправность БП
Отсутствие свечения – отсутствие питания, обрыв цепи 12V или нерабочий предохранитель

При критических статусах (красный светодиод) усилитель автоматически отключает выходные каскады. Для сброса ошибки требуется устранить причину и перезапустить питание. Рекомендуется проверять соответствие сопротивления акустики номиналу усилителя и целостность электропроводки.

Энергопотребление в рабочих режимах

Энергопотребление Kicx kap 29 напрямую зависит от режима эксплуатации и нагрузки на каналы. Усилитель класса D обеспечивает высокий КПД (до 90%), минимизируя потери энергии на теплообразование. Это снижает нагрузку на бортовую сеть автомобиля даже при интенсивной работе.

Стабильность питания критична для сохранения качества звука и предотвращения срабатывания защиты. Рекомендуется прямое подключение к аккумулятору через предохранитель и использование проводки сечением от 4 AWG, особенно при эксплуатации на высоких мощностях.

Динамика энергозатрат

Холостой ход: Потребление не превышает 0.8 А. Минимальное тепловыделение, стабильное напряжение на клеммах при отсутствии сигнала.
Средняя нагрузка (50-70% мощности): Ток потребления возрастает до 15-25 А. Активное охлаждение радиатором поддерживает температуру в безопасном диапазоне.
Пиковая нагрузка: Кратковременные скачки до 40 А при динамичных басовых партиях. Требует запаса по мощности генератора и корректного подбора предохранителей.

Диапазон рабочих напряжений бортовой сети

Данный параметр критичен для стабильной работы усилителя в условиях реальной эксплуатации автомобиля, где напряжение бортовой сети подвержено значительным колебаниям.

Усилитель Kicx kap 29 спроектирован для эффективного функционирования в широком диапазоне входных напряжений, что обеспечивает надежность при запуске двигателя, работе на холостом ходу и под нагрузкой.

Ключевые характеристики напряжения

Минимальное рабочее напряжение: 10 В – гарантирует работоспособность при просадках во время запуска стартера.
Номинальное напряжение: 14,4 В – стандартное значение при работающем двигателе и заряженном АКБ.
Максимальное рабочее напряжение: 16 В – защищает от скачков в сети при неисправностях генератора.

Устройство оснащено встроенной защитой от переполюсовки (Reverse Polarity Protection), короткого замыкания в выходных цепях и перегрева, что предотвращает выход из строя при аномальных значениях напряжения.

Совместимость с головными устройствами

Усилитель Kicx KAP 29 обеспечивает универсальную совместимость с большинством автомобильных головных устройств благодаря стандартным интерфейсам подключения. Для интеграции используются классические RCA-входы низкого уровня, что позволяет подключать магнитолы с линейными выходами вне зависимости от бренда или года выпуска. Минимальные требования к входному сигналу составляют 0.2 В, что покрывает характеристики даже базовых штатных систем.

При отсутствии линейных выходов на штатной магнитоле возможно подключение через high-level входы с использованием штатных акустических проводов. Усилитель автоматически распознает сигнал высокого уровня (до 25 В) благодаря встроенному преобразователю. Для корректной работы требуется подача управляющего сигнала REM (12 В) от головного устройства либо активация функции автостарта по звуковому сигналу.

Ключевые особенности подключения

Гибкий ввод сигнала: 2 пары RCA (низкий уровень) + 2 канала high-level с автоматическим опредежением типа сигнала
Адаптация к уровням: входная чувствительность 0.2–6 В для низкого уровня, 5–25 В для высокого уровня
Варианты управления питанием:
1. Через REM-выход магнитолы (12 В)
2. Автозапуск Sound Control при обнаружении аудиосигнала

Тип подключения	Требования к ГУ	Особенности
RCA (низкий уровень)	Наличие линейных выходов	Максимальное подавление помех, приоритетный вариант
High-level	Штатные акустические выходы	Автоматическая конвертация сигнала без дополнительных модулей

Важно: Для сохранения качества звука при использовании high-level подключения рекомендуется отключать встроенный эквалайзер магнитолы и избегать клиппинга штатного усилителя. При комбинировании с OEM-системами через высокоуровневый вход может потребоваться установка фильтров высокочастотных помех (не входят в комплект).

Особенности подключения сабвуфера

Подключение сабвуфера к двухканальному усилителю Kicx kap 29 требует мостового режима (BTL), объединяющего оба канала для питания низкочастотного динамика. Этот метод критичен из-за ограниченной выходной мощности усилителя в стандартной стереоконфигурации.

Используйте клеммы SPK A+ и SPK B+ на задней панели усилителя для подключения сабвуфера, соблюдая полярность. Активный сабвуфер подключается через линейные выходы (RCA), но требует точной настройки частотного фильтра.

Ключевые требования и настройки

Обязательные условия для безопасной работы:

Импеданс сабвуфера: не ниже 4 Ом в мостовом режиме
Активная защита от перегрузки: контроль индикатора PROTECTION
Отключение высокочастотного канала: переключатель фильтра в положение LPF

Параметр	Рекомендация
Частота среза (LPF)	80-100 Гц
Уровень Gain	Не выше 70% от максимума
Калибровка фазы	0° или 180° (по звучанию)

При использовании пассивного сабвуфера избегайте параллельного подключения других динамиков к каналам A/B. Для активных моделей применяйте Y-разветвитель RCA при отсутствии выделенного сабвуферного выхода.

Техническое обслуживание усилителя

Регулярная проверка и очистка компонентов предотвращает перегрев и сохраняет качество звучания. Контролируйте состояние радиаторов, вентиляционных отверстий и электрических соединений не реже раза в полгода. Особое внимание уделите местам подключения акустических систем и силовых кабелей.

Используйте сжатый воздух низкого давления для удаления пыли с внутренних плат, избегая прямого контакта с электронными компонентами. Перед обслуживанием обязательно отключайте питание автомобиля и дождитесь разрядки конденсаторов (не менее 5 минут). Работайте в антистатических перчатках для защиты микросхем.

Ключевые процедуры обслуживания

Очистка контактов: обрабатывайте RCA-разъемы и клеммы питания специальным контактным очистителем каждые 3 месяца
Проверка креплений: подтягивайте монтажные болты усилителя и клеммные соединения при появлении вибраций
Диагностика перегрева: после 30 минут работы на максимальной громкости проверяйте температуру радиатора рукой (допустимо тепло, но не ожог)

Компонент	Периодичность обслуживания	Инструменты/материалы
Вентиляционные решетки	Ежемесячно	Мягкая кисть, пылесос
Предохранители	Раз в 4 месяца	Мультиметр, запасные предохранители
Клеммы подключения	При сезонной замене шин	Очиститель контактов, ватные палочки

При появлении искажений звука или самопроизвольном отключении немедленно проверяйте:

Напряжение на клеммах питания при нагрузке (не ниже 12.5В)
Отсутствие короткого замыкания в акустических кабелях
Целостность предохранителей и отсутствие окислов на контактах

Избегайте использования агрессивных химических средств при чистке корпуса. Для удаления загрязнений с лицевой панели применяйте сухие микрофибровые салфетки. При длительном простое автомобиля (более 2 месяцев) отключайте силовой кабель от аккумулятора.

Гарантийные условия и поддержка

Гарантия на усилитель Kicx KAP 29 составляет 12 месяцев с момента покупки при условии сохранения оригинального чека и заполненного гарантийного талона. Действие гарантии распространяется только на устройства, купленные у официальных дилеров бренда на территории РФ. Требуется предъявление упаковки и полной комплектации устройства при обращении в сервисный центр.

Гарантия покрывает производственные дефекты и неисправности компонентов, возникшие при соблюдении правил эксплуатации. Из гарантийных обязательств исключены повреждения, полученные в результате: механического воздействия (удары, падения), попадания жидкости, неквалифицированного ремонта, перегрузки по мощности или напряжению, использования нештатного источника питания, а также естественного износа контактов и разъемов.

Процедура обслуживания и поддержка

Диагностика: Бесплатная проверка устройства в авторизованных сервисных центрах в течение гарантийного срока при предъявлении документов.
Ремонт/замена: Неустранимые дефекты влекут бесплатную замену усилителя на аналогичную модель. Ремонт выполняется с использованием оригинальных компонентов.
Консультации: Техническая поддержка по подключению и настройке через горячую линию производителя (+7 (800) XXX-XX-XX) или на сайте kicx.ru/support.

Для сохранения гарантии запрещается нарушение пломб на корпусе усилителя. Гарантийный талон аннулируется при наличии следов самостоятельного вскрытия или несанкционированных модификаций схемы. Послегарантийный ремонт осуществляется на платной основе в сертифицированных мастерских.

Список источников

При анализе технических параметров усилителя Kicx KAP 29 использовались данные из официальной документации производителя и независимых испытаний.Особое внимание уделялось воспроизводимости характеристик в реальных условиях эксплуатации автомобильной аудиосистемы.

Ключевые материалы

Официальное руководство пользователя Kicx KAP 29 (русскоязычная версия)
Сертификационные отчеты лаборатории EMC-тестирования
Методика измерения мощности RMS по стандарту CEA-2006
Сравнительные тесты в журнале Car&Music (№7, 2023)
Инженерная спецификация на микросхему усилителя TDA7560
Протоколы замеров АЧХ/THD в акустической камере
Технический мануал по установке от Kicx Academy
Обзоры электропотребления на форуме CarAudioForum.ru
Данные тепловых испытаний при 14.4V/2Ω

Характеристика	Рекомендуемое значение
Тип системы	Компонентная (передние) / Коаксиальная (задние)
Мощность (RMS)	70-100 Вт на канал
Сопротивление	4 Ома (±10%)
Чувствительность	≥90 дБ (1 Вт/1 м)
Частотный диапазон	60 Гц – 20 кГц
