Клапан вентиляции картерных газов - типы, конструкция, как функционирует

Статья обновлена: 18.08.2025

Картерные газы – неизбежный продукт работы двигателя внутреннего сгорания, образующийся при прорыве части топливно-воздушной смеси и отработавших газов в подпоршневое пространство.

Система вентиляции картера (PCV) необходима для отвода этих газов, предотвращения повышения давления, разжижения масла и выброса вредных веществ в атмосферу.

Ключевым элементом данной системы является клапан вентиляции картерных газов, регулирующий поток газов и поддерживающий оптимальный режим работы двигателя.

В статье подробно рассмотрены существующие типы клапанов PCV, их конструктивные особенности и принципы функционирования.

Общее назначение клапана вентиляции картерных газов (PCV)

Клапан вентиляции картерных газов (PCV) предназначен для регулировки отвода газов, просачивающихся в картер двигателя из камер сгорания через поршневые кольца. Эти газы, содержащие несгоревшие углеводороды, масляный туман и кислотные соединения, создают избыточное давление в картере, что может привести к выдавливанию сальников и прокладок.

Основная функция клапана – направление картерных газов обратно во впускной коллектор для последующего дожигания в цилиндрах. Это предотвращает выброс вредных веществ в атмосферу, снижает загрязнение моторного масла продуктами сгорания и минимизирует риск образования отложений в картере.

Ключевые задачи системы PCV

Поддержание нейтрального давления в картере при любых режимах работы двигателя
Улавливание масляных паров перед подачей газов во впуск
Обеспечение рециркуляции газов только в одном направлении (из картера во впуск)
Автоматическая регулировка потока в зависимости от разряжения во впускном коллекторе
Предотвращение обратного пламени от впускного тракта в картер

Система PCV критически важна для экологического соответствия двигателя: до 20% вредных выбросов автомобиля без неё приходилось бы на картерные газы. Одновременно клапан защищает детали двигателя от коррозии и преждевременного износа, вызванного агрессивными компонентами газов.

Классификация клапанов по типу срабатывания: механические виды

Механические клапаны вентиляции картерных газов функционируют без электронного управления, реагируя непосредственно на изменение давления в картере двигателя. Их работа основана на физических свойствах материалов и простых кинематических принципах, что обеспечивает высокую надёжность при минимальной стоимости компонентов.

Основные разновидности механических клапанов различаются по конструкции регулирующего элемента и способу его активации. Ключевыми критериями являются тип чувствительного элемента и механизм дозирования газового потока, определяющие сферу применения каждого вида.

Распространённые типы механических клапанов

Мембранные (диафрагменные):
- Устройство: гибкая мембрана из термостойкой резины, подпружиненный шток, калиброванные каналы.
- Принцип работы: избыточное давление в картере прогибает мембрану, преодолевая сопротивление пружины. Шток открывает проходное сечение, выпуская газы. При нормализации давления пружина возвращает мембрану в исходное положение.
Золотниковые:
- Устройство: цилиндрический золотник с канавками, перемещающийся в точёной гильзе, калиброванная пружина.
- Принцип работы: давление газов воздействует на торец золотника, сжимая пружину. При движении золотника совпадают канавки с отверстиями в гильзе, открывая путь газам. Сброс давления вызывает обратное перемещение золотника пружиной.
Лепестковые (гравитационные):
- Устройство: подпружиненный тарельчатый клапан или свободно качающаяся заслонка на оси, уплотнительная поверхность.
- Принцип работы: при превышении порогового давления в картере заслонка приподнимается (или откидывается), выпуская газы. Закрытие происходит под действием пружины или собственного веса лепестка при падении давления.

Современные электромагнитные клапаны с ЭБУ управления

Электромагнитные клапаны вентиляции картерных газов (PCV) с электронным управлением представляют собой высокотехнологичные компоненты, пришедшие на смену вакуумным аналогам. Их работа напрямую контролируется блоком управления двигателем (ЭБУ) на основе анализа данных от датчиков: положения дросселя, расхода воздуха, давления во впускном коллекторе и температуры.

Точное дозирование газов осуществляется посредством импульсного сигнала (PWM) от ЭБУ, изменя степень открытия клапана в зависимости от режима работы двигателя. Это позволяет оптимизировать состав топливно-воздушной смеси, снизить выбросы вредных веществ и предотвратить образование нагара.

Ключевые особенности и преимущества

Основные отличия и достоинства электромагнитных систем:

Динамическое регулирование: Мгновенная реакция на изменения нагрузки и оборотов двигателя.
Адаптивность: Автоматическая корректировка под износ двигателя и состояние масла.
Диагностика: Встроенная система самодиагностики ошибок (например, заклинивание, обрыв цепи).
Экологичность: Точный контроль минимизирует проскок углеводородов (HC).

Конструкция и принцип действия

Клапан включает:

Электромагнитную катушку, создающую магнитное поле при подаче тока.
Плунжер со штоком, перемещающийся под действием электромагнита.
Регулирующий седло, изменяющее проходное сечение.
Возвратную пружину, закрывающую клапан при отсутствии сигнала.

Алгоритм работы: ЭБУ вычисляет оптимальное положение клапана, отправляя сигнал с переменной скважностью. При подаче напряжения катушка втягивает плунжер, открывая канал для газов. Частота и длительность импульсов определяют степень открытия.

Типовые неисправности

Неисправность	Признаки	Воздействие на двигатель
Заклинивание в открытом состоянии	Плавающие холостые обороты, ошибки по обеднению смеси	Переобеднение смеси, пропуски зажигания
Обрыв катушки	Постоянно закрытое состояние, ошибка цепи управления	Повышение давления в картере, течи сальников
Загрязнение сажей	Замедленная реакция, нестабильный холостой ход	Рост расхода масла, закоксовывание впуска

Профилактика требует использования качественного масла и своевременной замены воздушного фильтра. Диагностика осуществляется через сканирование кодов ошибок и проверку параметров работы клапана в реальном времени.

Конструкция простейшего механического клапана PCV

Простейший механический клапан PCV (Positive Crankcase Ventilation) представляет собой компактное устройство, основная задача которого - дозированная подача картерных газов во впускной коллектор двигателя под воздействием разрежения. Его конструкция характеризуется минимализмом и надежностью.

Ключевыми элементами такого клапана являются всего три основных компонента, заключенные в единый корпус. Работа клапана целиком зависит от создаваемого во впускном тракте двигателя разрежения и давления газов в картере.

Основные компоненты

Корпус: Обычно пластиковый или металлический цилиндр. Имеет два штуцера: один для подключения к картеру двигателя (вход картерных газов), другой - к впускному коллектору (выход в зону разрежения). Внутри корпуса находится камера и седло клапана.
Запорный элемент (тарельчатый клапан или шарик): Подвижная деталь, чаще всего в виде конусной тарелки (иногда шарика), которая перекрывает проходное сечение канала в корпусе, садясь на седло. Может иметь направляющий шток.
Пружина: Расположена между запорным элементом и противоположной стенкой корпуса. Постоянно прижимает тарелку/шарик к седлу, стремясь закрыть клапан.

Принцип работы

Заглушенный двигатель / Низкое разрежение: Пружина плотно прижимает тарелку (шарик) к седлу клапана внутри корпуса. Клапан закрыт, предотвращая обратный поток из коллектора в картер.
Холостой ход / Высокое разрежение: Сильное разрежение во впускном коллекторе преодолевает усилие пружины. Тарелка клапана втягивается, открывая небольшой проход. Газы из картера дозированно поступают в коллектор. Сила пружины ограничивает степень открытия, не допуская избыточной подачи.
Средние нагрузки (умеренное разрежение): Разрежение уменьшается по сравнению с режимом холостого хода. Пружина частично возвращает тарелку к седлу, уменьшая проходное сечение пропорционально снижению разрежения.
Высокие нагрузки / Резкое открытие дросселя (Разрежение низкое или положительное давление): Разрежение во впуске падает до минимума или возникает небольшое давление. Пружина полностью закрывает клапан, прижимая тарелку к седлу. Прямой путь из картера в коллектор перекрыт. Вентиляция картера в этот момент может происходить через другие каналы (например, сапун) или принудительно турбиной.
Режим "обратной вспышки" (Backfire): Если во впускном коллекторе происходит вспышка топливовоздушной смеси, создается волна давления. Эта волна давит на тарелку клапана со стороны коллектора, еще сильнее прижимая ее к седлу пружиной и надежно запирая клапан. Это предотвращает попадание пламени из впускного коллектора в картер двигателя, где находятся легковоспламеняющиеся пары масла.

Таким образом, простейший механический PCV-клапан работает как вакуумно-управляемый дозирующий клапан, открываясь пропорционально величине разрежения во впускном коллекторе и автоматически закрываясь при его отсутствии или возникновении давления, обеспечивая вентиляцию картера и защиту от обратного пламени.

Внутреннее устройство вакуумного диафрагменного клапана

Основу конструкции составляет герметичная камера, разделенная гибкой эластичной диафрагмой на две изолированные полости. Верхняя полость соединена с впускным коллектором двигателя через вакуумный шланг, что обеспечивает подачу разряжения. Нижняя полость сообщается с картером двигателя для приема газов.

Диафрагма механически связана с запорным элементом (тарельчатого или игольчатого типа), который регулирует проходное сечение выходного канала. Возвратная пружина расположена в нижней полости и обеспечивает прижим клапана в закрытом состоянии при отсутствии вакуума.

Ключевые компоненты

Диафрагма – резиновая или силиконовая мембрана, реагирующая на перепад давления
Вакуумная камера – герметичный корпус с разделительной мембраной
Пружина возврата – обеспечивает закрытие клапана при низком вакууме
Шток – передает усилие от диафрагмы к запорному элементу
Седельный узел – калиброванное отверстие для регулировки потока газов

Принцип работы основан на балансе сил:

В режиме холостого хода высокий вакуум преодолевает сопротивление пружины
Диафрагма прогибается вверх, сокращая проходное сечение
При нагрузке разрежение падает – пружина выталкивает шток вниз
Запорный элемент открывает канал для интенсивной вентиляции

Состояние двигателя	Уровень вакуума	Положение клапана
Холостой ход	Высокий	Прикрыт
Средние нагрузки	Средний	Частично открыт
Пиковые нагрузки	Низкий	Полностью открыт

Из чего состоит электромагнитный клапан вентиляции

Электромагнитный клапан вентиляции картерных газов представляет собой компактное устройство, объединяющее механические и электронные компоненты. Его конструкция обеспечивает точное регулирование потока газов в соответствии с командами электронного блока управления двигателем.

Основные компоненты клапана работают синхронно для выполнения ключевой задачи: дозированной подачи картерных газов во впускной коллектор. Отказ любого элемента нарушает работу системы вентиляции и влияет на экологические показатели двигателя.

Ключевые компоненты электромагнитного клапана

Конструкция включает следующие элементы:

Электромагнитная катушка – генерирует магнитное поле при подаче напряжения, приводя в движение шток
Подвижный шток (якорь) – передает усилие от катушки на запорный элемент
Пружина – возвращает шток в исходное положение при отключении питания
Регулирующий игольчатый клапан или диафрагма – непосредственно перекрывает/открывает канал для газов
Корпус с патрубками – обеспечивает герметичное соединение с системой вентиляции
Фильтрующий элемент – защищает внутренние полости от загрязнений (в отдельных моделях)

Для наглядности рассмотрим взаимодействие компонентов в таблице:

Компонент	Функция	Материал
Катушка	Преобразует электрический сигнал в механическое усилие	Медный провод, термостойкий каркас
Шток	Передает усилие катушки на запорный элемент	Магнитный сплав
Игольчатый клапан	Регулирует проходное сечение газового канала	Пластик/металл с резиновым уплотнением
Пружина	Обеспечивает принудительное закрытие при обесточивании	Нержавеющая сталь

Принцип работы основан на пропорциональном управлении: чем дольше длительность импульса от ЭБУ, тем больше ход штока и шире открытие канала. Это позволяет точно дозировать поток газов в зависимости от режима работы двигателя.

Базовый принцип работы PCV-системы на холостом ходу

При работе двигателя на холостом ходу во впускном коллекторе формируется максимальное разрежение. Это разрежение воздействует на клапан PCV, преодолевая сопротивление его пружины. В результате клапан переходит в состояние минимального открытия, резко ограничивая пропускную способность системы.

Небольшой объем картерных газов проходит через узкое сечение клапана и направляется во впускной коллектор для последующего сжигания в цилиндрах. Одновременно через сапун в картер поступает свежий воздух из воздушного тракта, компенсируя убыль газов и поддерживая в картере легкое разрежение, что предотвращает утечки масла.

Ключевые характеристики режима

Состояние клапана: Принудительно прикрыт под действием высокого разрежения
Интенсивность потока: Минимальный объем газов (до 5% от общего потока)
Функция сапуна: Обеспечение притока чистого воздуха в картер
Давление в картере: Поддерживается на уровне ниже атмосферного

Изменение режима работы клапана под нагрузкой двигателя

Поведение клапана PCV напрямую зависит от величины разрежения (вакуума) во впускном коллекторе, которое значительно изменяется в зависимости от режима работы двигателя и положения дроссельной заслонки. Клапан реагирует на эти изменения, регулируя поток картерных газов.

На холостом ходу и при малых нагрузках разрежение во впускном коллекторе максимально. Высокий вакуум преодолевает сопротивление пружины внутри клапана, втягивая его шток или мембрану и сильно ограничивая проходное сечение. Это предотвращает избыточное попадание газов в коллектор и нарушение состава топливовоздушной смеси на критичных для стабильности работы режимах.

Реакция клапана на изменение нагрузки

По мере увеличения нагрузки на двигатель (например, при разгоне или движении под гору) дроссельная заслонка открывается шире. Это приводит к снижению разрежения во впускном коллекторе. Усилие пружины клапана теперь преобладает над уменьшившимся вакуумом, заставляя клапан открываться больше. Чем выше нагрузка, тем шире открывается клапан, обеспечивая эффективный отвод возросшего объема картерных газов.

Ключевые функции клапана при изменении нагрузки:

Регулировка потока: Обеспечение оптимального объема газов, поступающих во впуск, для сжигания, без негативного влияния на работу двигателя.
Предотвращение обратных вспышек: При резком закрытии дросселя (например, после интенсивного разгона) возникает резкий скачок разрежения. Клапан должен мгновенно закрыться, чтобы не допустить попадания пламени из цилиндров обратно в картер через систему вентиляции, что могло бы вызвать возгорание паров масла и повреждение двигателя.
Защита от избыточного давления: На режимах максимальной мощности, когда разрежение в коллекторе очень мало или отсутствует (например, при полном открытии дросселя), клапан полностью открывается под действием пружины, обеспечивая максимальную пропускную способность. Это позволяет системе отводить газы даже при положительном давлении в картере, направляя их через патрубок в корпус воздушного фильтра или впускной тракт перед турбокомпрессором (в зависимости от конструкции).

Режим работы двигателя	Разрежение во впускном коллекторе	Состояние клапана PCV	Поток картерных газов
Холостой ход, малые нагрузки	Высокое	Почти закрыт (шток/мембрана втянуты)	Минимальный
Средние нагрузки (крейсерская скорость)	Среднее	Частично открыт	Оптимальный
Высокие нагрузки (разгон)	Низкое	Открыт	Максимальный (во впускной коллектор)
Режим максимальной мощности (WOT)	Очень низкое/Отсутствует	Полностью открыт	Максимальный (часто перенаправляется в корпус воздушного фильтра)
Резкое закрытие дросселя	Резкий скачок вверх	Мгновенно закрывается	Блокирован

Принудительный режим у электромагнитных клапанов ЭБУ

Принудительный режим активируется электронным блоком управления (ЭБУ) при определенных условиях работы двигателя, таких как высокие обороты, повышенная нагрузка или резкое ускорение. В этом режиме ЭБУ берет на себя полный контроль над электромагнитным клапаном, игнорируя стандартные алгоритмы вентиляции.

Управление осуществляется через импульсные сигналы переменной частоты и длительности, которые напрямую влияют на степень открытия клапана. Это позволяет точно дозировать поток картерных газов, направляемых во впускной коллектор, и синхронизировать процесс с текущими параметрами работы двигателя.

Ключевые особенности работы

Алгоритм управления основан на показаниях датчиков (ДМРВ, лямбда-зонд, датчик положения дросселя). ЭБУ рассчитывает оптимальный момент и продолжительность открытия клапана, минимизируя влияние на состав топливно-воздушной смеси.

Преимущества принудительного режима:
1. Предотвращение масляного голодания при резком разгоне
2. Снижение риска детонации из-за неконтролируемого попадания газов
3. Оптимизация экологических показателей (соответствие нормам Евро-5/6)
Критерии активации:
- Обороты двигателя > 4000 об/мин
- Нагрузка на ДВС свыше 85%
- Резкое нажатие педали акселератора (анализ градиента)

Параметр	Штатный режим	Принудительный режим
Частота импульсов	20-50 Гц	60-100 Гц
Время открытия	До 70% цикла	До 95% цикла
Реакция на нагрузку	Запаздывание 1-2 сек	Мгновенная (0.1 сек)

Технические ограничения: продолжительная работа в принудительном режиме вызывает повышенный износ диафрагмы клапана из-за высокочастотных колебаний. Для защиты системы ЭБУ автоматически возвращается к стандартному управлению при достижении критических температур или после 120 секунд непрерывной эксплуатации.

Точное расположение клапана PCV в подкапотном пространстве

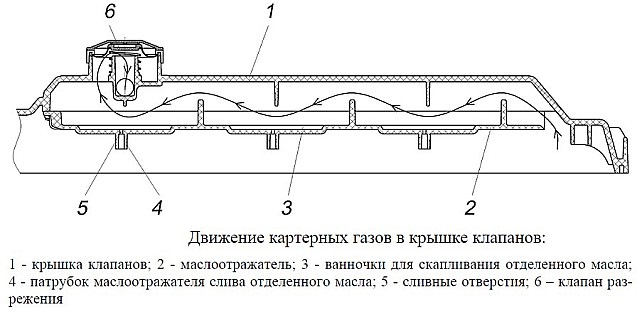

Клапан PCV обычно монтируется на клапанной крышке двигателя или интегрируется в систему вентиляции картера, соединённую с впускным коллектором. В большинстве современных автомобилей он располагается в верхней части двигателя, обеспечивая кратчайший путь для картерных газов из картера во впуск.

Конкретное местоположение варьируется в зависимости от компоновки двигателя: на рядных двигателях клапан чаще устанавливается с тыльной стороны клапанной крышки, тогда как на V-образных моторах его могут размещать в развале блока цилиндров или на одной из головок блока. Для точной идентификации всегда требуется обращение к технической документации конкретной модели.

Распространённые варианты установки

На клапанной крышке: Вкручен в специальный порт или зафиксирован на шланге (наиболее частый вариант для бензиновых двигателей)
На корпусе дроссельной заслонки: Встречается в конструкциях с короткой траекторией шлангов
На впускном коллекторе: Прямое крепление к пластиковому или алюминиевому коллектору
В блоке разделителя масла: Интегрирован в систему маслоотделителя (характерно для немецких авто)

Идентифицировать клапан PCV проще всего по характерным резиновым шлангам диаметром 10-20 мм, соединяющим клапанную крышку с впускным трактом. Типичный клапан представляет собой пластиковый или металлический цилиндр с двумя штуцерами, часто маркированный надписью "PCV" или имеющий цветовую индикацию (белый/голубой корпус).

Симптомы закоксованного или заклинившего клапана

Неустойчивая работа двигателя на холостом ходу проявляется плавающими оборотами или вибрациями. Наблюдается повышенный расход моторного масла без видимых подтёков из-за активного прорыва газов в цилиндры.

Заметно снижается мощность силового агрегата и ухудшается динамика разгона. В салоне или под капотом появляется устойчивый запах горелого масла, сопровождаемый густым бело-сизым дымом из выхлопной трубы.

Характерные признаки неисправности:

Плавание оборотов на прогретом двигателе
Регулярное загорание лампы Check Engine с ошибками обеднённой смеси
Хлопки во впускном коллекторе при сбросе газа
Течь сальников коленвала из-за избыточного давления в картере
Масляные отложения на дроссельной заслонке и воздушном фильтре
Затруднённый запуск двигателя в сырую погоду

Последствия неисправности: масло в воздуховодах и фильтре

Неисправность клапана вентиляции картерных газов (особенно заклинивание в закрытом положении или засорение системы) провоцирует критическое повышение давления в картере двигателя. Избыточным газам не остается иного пути, кроме как проталкиваться через маслоотделитель с огромной скоростью. Это вызывает интенсивное увлечение масляного тумана и капель масла вместе с газами в систему впуска.

Масляная взвесь оседает на внутренних стенках воздуховодов, попадает в корпус воздушного фильтра, пропитывает сам фильтрующий элемент. Наиболее интенсивное загрязнение наблюдается на участке после клапана (PCV) и перед дроссельной заслонкой, а также внутри впускного коллектора. Это не локальная проблема, а системный сбой, затрагивающий ключевые узлы двигателя.

Основные негативные последствия

Загрязнение воздушного фильтра: Масло пропитывает фильтрующий материал, резко увеличивая сопротивление воздушного потока. Мотор начинает "задыхаться" – испытывает нехватку воздуха, что приводит к потере мощности, обогащению топливной смеси и перерасходу топлива.
Нарушение работы датчиков: Масляная пленка оседает на чувствительных элементах датчиков (Датчик массового расхода воздуха - ДМРВ, Датчик абсолютного давления - ДАД, Датчик температуры впускного воздуха). Это вызывает искажение их показаний, некорректный расчет топливоподачи блоком управления, плавающие обороты холостого хода, рывки при движении.
Загрязнение дроссельной заслонки и впускного коллектора: Масло смешивается с сажей и пылью из воздуха, образуя плотные, липкие отложения. Это нарушает герметичность заслонки на холостом ходу, ухудшает аэродинамику каналов коллектора, снижает точность дозирования воздуха.
Повышенный расход масла: Система вместо возврата масла в поддон активно выбрасывает его во впуск. Это требует постоянного долива масла между плановыми ТО.
Нагар на клапанах и в камере сгорания: Масло, сгорая вместе с топливом, образует твердый коксующийся нагар на тарелках впускных клапанов, стенках камеры сгорания и поршнях. Это ухудшает теплоотвод, провоцирует калильное зажигание, детонацию, падение компрессии.
Выход из строя компонентов: Постоянное воздействие горячего масла ускоряет старение и разрушение резиновых уплотнений воздуховодов, патрубков интеркулера (на турбированных моторах), мембраны клапана PCV.

Тестирование механического клапана вентиляции картерных газов методом продувки

Механический клапан вентиляции картерных газов (PCV) проверяется методом продувки для оценки его работоспособности без демонтажа. Этот способ позволяет определить заклинивание, загрязнение или износ подвижных элементов клапана.

Для выполнения теста потребуется снять шланг, подключенный к впускному коллектору, и отсоединить клапан от крышки клапанов или патрубка. Важно убедиться, что двигатель остыл во избежание ожогов.

Последовательность действий при продувке

Извлеките клапан PCV из посадочного гнезда в клапанной крышке.
Плотно прижмите пальцем входное отверстие клапана (со стороны картера).
Попытайтесь продуть воздух через выходной патрубок (направленный к впускному коллектору):
- Исправный клапан: Воздух проходит с заметным сопротивлением или шипящим звуком.
- Заклинивший в открытом положении: Воздух проходит свободно без усилий.
- Заклинивший в закрытом положении: Воздух не проходит вообще.
Повторите проверку, продувая в обратном направлении (с выхода на вход):
- Исправный клапан должен полностью блокировать поток в этом направлении.

Направление продувки	Исправный клапан	Неисправность (открыт)	Неисправность (закрыт)
Вход → Выход	Воздух проходит с сопротивлением	Воздух проходит свободно	Воздух не проходит
Выход → Вход	Воздух не проходит	Воздух проходит (дефект)	Воздух не проходит

Загрязненный клапан часто издает дребезжащий звук при встряхивании. Отсутствие характерного "тикания" на работающем двигателе также косвенно указывает на неисправность. По результатам теста заклинивший или изношенный клапан подлежит замене.

Диагностика электронного клапана мультиметром и сканером

Проверка электронного клапана вентиляции картерных газов (EGR, PCV) требует комплексного подхода. Основные методы включают электрическую диагностику мультиметром и анализ параметров работы через диагностический сканер. Оба способа дополняют друг друга для точного определения неисправности.

Неисправность клапана проявляется ошибками двигателя (например, P0400-P0404), неустойчивыми оборотами холостого хода, повышенным расходом топлива, потерей мощности или дымным выхлопом. Перед диагностикой убедитесь в чистоте магистралей подачи газов и отсутствии механических повреждений патрубков.

Диагностика мультиметром

Проверка электрической части клапана выполняется в несколько этапов:

Сопротивление обмотки: Отключите разъем клапана. Измерьте сопротивление между клеммами соленоида мультиметром в режиме омметра. Сравните полученное значение с нормой для конкретной модели (обычно 10-30 Ом). Отклонение указывает на обрыв или короткое замыкание обмотки.
Проверка напряжения: При включенном зажигании измерьте напряжение на разъеме клапана (минусовой щуп – на массу двигателя). Отсутствие напряжения 12В свидетельствует о проблемах в цепи питания (предохранитель, реле, обрыв проводов).
Тест управления: Подключите мультиметр в режиме вольтметра между сигнальным проводом клапана и массой. Запустите двигатель. Напряжение должно меняться при увеличении/снижении оборотов. Постоянное нулевое или максимальное значение сигнализирует о сбое ЭБУ.

Диагностика сканером

Анализ данных через OBD-сканер позволяет оценить логику работы клапана:

Считайте ошибки из памяти ЭБУ. Коды серии P04xx прямо указывают на проблемы EGR/PCV.
Перейдите в режим "Данные в реальном времени". Найдите параметры:
- «Положение клапана EGR» (%)
- «Заданное положение EGR» (%)
- «Расход картерных газов»
Сравните фактическое положение клапана с заданным ЭБУ на разных режимах работы двигателя (холостой ход, 2000 об/мин). Расхождение более 5-10% – признак неисправности.
Протестируйте принудительное управление (активация клапана через сканер). При открытии/закрытии должен меняться характер работы двигателя (обороты, стабильность).

Симптом при проверке	Возможная причина
Сопротивление обмотки ∞ (бесконечность)	Обрыв цепи внутри клапана
Сопротивление обмотки близко к 0 Ом	Межвитковое замыкание
Нет изменения сигнала управления	Ошибка ЭБУ, обрыв цепи управления
Зависание положения в одном значении	Заклинивание штока, загрязнение

Технология очистки клапана вентиляции от нагара

Основной метод восстановления работоспособности клапана – механическое удаление твердых отложений с его внутренних поверхностей и подвижных элементов. Процедура требует демонтажа узла с двигателя, так как промывка без снятия не обеспечивает полного удаления нагара в критических зонах.

Для очистки используется комбинация химических растворителей и механического воздействия. Сначала клапан полностью погружают в специальную жидкость (очиститель карбюратора, WD-40 или керосин) на 30-120 минут для размягчения отложений. Особое внимание уделяют каналам и штоку золотника.

Пошаговая процедура очистки

Разборка (для разборных моделей): аккуратно снять пружину, диафрагму или подвижный шток согласно конструкции.
Обработка растворителем:
- Погрузить детали в емкость с очистителем
- Повторно нанести жидкость кистью на сложные отложения
Механическая очистка:
- Мягкой нейлоновой щеткой удалить размягченный нагар
- Для узких каналов использовать зубочистки или пластиковые спицы
Промывка и сушка:
- Прополоскать детали в чистом бензине
- Продуть сжатым воздухом (особенно калиброванные отверстия)

Категорически запрещается использовать металлические щетки или абразивы – они повреждают поверхности и нарушают калибровку. После сборки обязательно проверить ход штока/диафрагмы: подвижные части должны перемещаться свободно, без заеданий.

При сильном износе или необратимых отложениях клапан подлежит замене. Признаки неисправимых дефектов: деформация корпуса, прогорание мембраны, заклинивание штока даже после очистки.

Материал	Допустимые средства	Запрещенные средства
Пластик	Очистители карбюратора, спирт	Ацетон, кислоты
Металл	Керосин, WD-40	Едкие щелочи

Пошаговая инструкция по замене неремонтопригодного клапана

Перед началом работ подготовьте новый клапан, соответствующий спецификациям производителя, набор ключей, отвертки, ветошь и очиститель для карбюратора. Убедитесь, что двигатель полностью остыл во избежание ожогов.

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Определите расположение клапана вентиляции картерных газов (PCV) согласно мануалу ТС – обычно он крепится на клапанной крышке, впускном коллекторе или шлангах.

Необходимые инструменты:

Набор рожковых/торцевых ключей
Отвертки (крестовая и плоская)
Очиститель карбюратора
Новая прокладка/уплотнитель (при наличии)
Фонарь для подсветки

Последовательность демонтажа и установки

Обеспечьте доступ: снимите воздушный фильтр, декоративную крышку двигателя или мешающие патрубки при необходимости
Отсоедините шланги: аккуратно снимите вакуумные шланги с клапана, запомнив их расположение
Отключите разъем: если клапан электрический, отсоедините колодку проводов
Извлеките крепеж: открутите болты/стяжные хомуты, фиксирующие клапан
Извлеките старый клапан: потяните его с посадочного места, прилипшие элементы аккуратно подденьте отверткой
Очистите посадочную зону: удалите грязь и остатки прокладки ветошью с очистителем

Установите новый клапан: нанесите герметик (если рекомендовано производителем), замените уплотнительную прокладку
Закрепите элемент: затяните крепеж с моментом 10-15 Н·м (уточните в мануале)
Подсоедините шланги: подключите вакуумные трубки в правильном порядке
Верните разъем: подключите электрический коннектор до щелчка
Соберите снятые узлы: установите обратно воздуховод и демонтированные компоненты

Подсоедините аккумулятор, запустите двигатель. Проверьте герметичность соединений мыльным раствором, убедитесь в отсутствии ошибок ECU. При работе на холостых оборотах не должно быть шипения или плавающих оборотов.

Профилактика поломок: интервалы проверки системы PCV

Плановый осмотр компонентов системы PCV рекомендуется проводить каждые 20 000–30 000 км пробега или ежегодно. Минимальная проверка включает визуальную диагностику шлангов на трещины, размягчение или затвердение, а также контроль герметичности соединений. Обязательно проверяется состояние хомутов и креплений.

Интервал замены клапана PCV варьируется от 50 000 до 100 000 км в зависимости от модели авто и условий эксплуатации. При агрессивном вождении, частых коротких поездках или эксплуатации в запыленных/холодных регионах интервалы сокращаются на 20–30%. Использование некачественного масла также требует более частых проверок.

Компонент	Действие	Периодичность
Шланги PCV	Визуальный осмотр, замена при повреждениях	20 000–30 000 км
Клапан PCV	Тест на заклинивание, очистка/замена	50 000–100 000 км
Маслоотделитель	Промывка (если предусмотрена конструкцией)	60 000–80 000 км

Влияние своевременного обслуживания на ресурс двигателя

Своевременная диагностика и обслуживание клапана вентиляции картерных газов (КВКГ) критически влияют на долговечность силового агрегата. Загрязненный или неисправный клапан нарушает циркуляцию газов, провоцируя рост давления в картере. Это вызывает выдавливание моторного масла через сальники коленвала, прокладку клапанной крышки и другие уплотнения, приводя к течам и снижению уровня смазки.

Нарушение работы системы вентиляции ускоряет деградацию моторного масла из-за смешивания с агрессивными кислотами и несгоревшими углеводородами. Забитые каналы способствуют образованию шламовых отложений в картере и масляных магистралях, ухудшая смазку трущихся пар. Особенно страдают турбокомпрессоры и коренные подшипники коленвала, работающие в условиях масляного голодания.

Основные последствия несвоевременного обслуживания КВКГ

Прорыв масла во впускной тракт: закоксованный клапан вызывает попадание масляной взвеси в камеру сгорания, формируя нагар на поршневых кольцах и клапанах.
Снижение компрессии: залегание колец из-за нагара уменьшает компрессию, мощность двигателя падает на 15-20%.
Повышенный расход масла: критическое изнашивание маслосъемных колпачков и цилиндропоршневой группы (до 1 л/1000 км).
Разрушение катализатора: сгорание масла в цилиндрах засоряет каталитический нейтрализатор сажевыми отложениями.
Коррозия компонентов: конденсат с кислотами вызывает точечную коррозию шатунных шеек коленвала и раковин в блоке цилиндров.

Состояние КВКГ	Влияние на ресурс двигателя	Типовые последствия
Исправный	Нормативный срок службы	Отсутствие отложений в тракте, стабильное давление
Частично закоксован	Сокращение ресурса на 30-40%	Повышенный расход масла, запотевание сальников
Неисправный	Катастрофический износ (60-70%)	Разрушение поршневых колец, деформация ГБЦ

Интервал замены КВКГ варьируется от 40 000 км для турбированных двигателей до 80 000 км для атмосферных. При эксплуатации в условиях низких температур или частых коротких поездок требуется сокращение межсервисного пробега на 30%. Обязательна ежегодная проверка герметичности патрубков и визуальный осмотр клапана при замене воздушного фильтра.

Список источников

Информация о клапанах вентиляции картерных газов систематизирована из технической литературы и профильных материалов.

Ключевые источники данных по конструкции и функционированию компонента:

Учебники по устройству автомобильных двигателей (разделы о системах снижения выбросов и смазки)
Специализированные справочники по ремонту ДВС ведущих автопроизводителей
Технические бюллетени SAE (Society of Automotive Engineers) по системам вентиляции картера
Патенты на конструкции PCV-клапанов (US/EPO патентные базы)
Методические материалы производителей автокомпонентов (Bosch, Delphi, Mahle)
Научные публикации по влиянию картерных газов на экологию и износ двигателя
Руководства по диагностике неисправностей вентиляции картера (ATSG, OEM сервисная документация)
