Клиновые ремни профиль А конструкция материалы размеры применение стандарты обозначения

Статья обновлена: 18.08.2025

Клиновые ремни остаются ключевым элементом в передаче механической мощности между валами благодаря надежности, эффективности и широкой доступности.

В данной статье детально рассмотрены ремни профиля А – одного из наиболее распространенных типов.

Основное внимание уделено их геометрическим размерам, типовым областям применения в промышленности и технике, особенностям конструкции и используемых материалов.

Также приведены актуальные международные и национальные стандарты и разобраны принципы систем обозначений для корректного подбора и замены.

Устройство и конструкция клинового ремня профиля А

Клиновой ремень профиля А представляет собой многослойную композитную конструкцию трапециевидного сечения, обеспечивающую эффективную передачу крутящего момента через трение между боковыми поверхностями ремня и канавками шкивов. Основные функции слоёв включают восприятие растягивающих нагрузок, обеспечение гибкости, устойчивость к изгибным напряжениям и создание необходимого коэффициента трения на рабочих поверхностях.

Геометрия профиля А строго стандартизирована: ширина по наружному диаметру составляет 13 мм, высота – 8 мм, угол клина – 40°. Рабочие боковые поверхности выполнены с параллельными сторонами для равномерного контакта со стенками шкива, что предотвращает проскальзывание и обеспечивает стабильность передачи при высоких нагрузках.

Структурные слои и материалы

Конструкция включает четыре основных функциональных слоя:

Растягивающий слой (корд): Расположен в нейтральной оси ремня. Состоит из высокопрочных полиэстеровых или арамидных нитей, завулканизированных в резину. Воспринимает центробежные силы и растягивающие нагрузки.
Несущий слой (основа): Резиновая смесь на основе синтетического каучука (чаще SBR или неопрена) с текстильным армированием. Обеспечивает связь между слоями, демпфирует вибрации и воспринимает сжимающие напряжения.
Компрессионный слой: Высокомодульная резина с повышенной износостойкостью, расположенная над кордом. Работает на сжатие при изгибе ремня на шкивах, минимизируя потери на гистерезис.
Обёрточный слой (обтка): Ткань из полиэстера или хлопка, пропитанная резиной. Защищает внутренние слои от абразивного износа, температурных воздействий и масел, обеспечивая требуемый коэффициент трения.

Слой	Материал	Функция
Растягивающий (корд)	Полиэстер/арамидные нити в резине	Восприятие растягивающих нагрузок
Несущий (основа)	Армированная резина (SBR, неопрен)	Связь слоёв, демпфирование
Компрессионный	Высокомодульная износостойкая резина	Сопротивление сжатию при изгибе
Обёрточный (обтка)	Пропитанная ткань (полиэстер, хлопок)	Защита от износа, обеспечение трения

Ключевые особенности: Отсутствие зубьев (отличает от зубчатых ремней), эластомерная матрица, обеспечивающая гибкость, и клинообразная форма, создающая эффект клина – усиление силы трения при увеличении нагрузки за счет вдавливания ремня в канавку шкива. Точность геометрии и состава резиновых смесей критична для предотвращения расслоения и сохранения балансировки при высоких скоростях вращения.

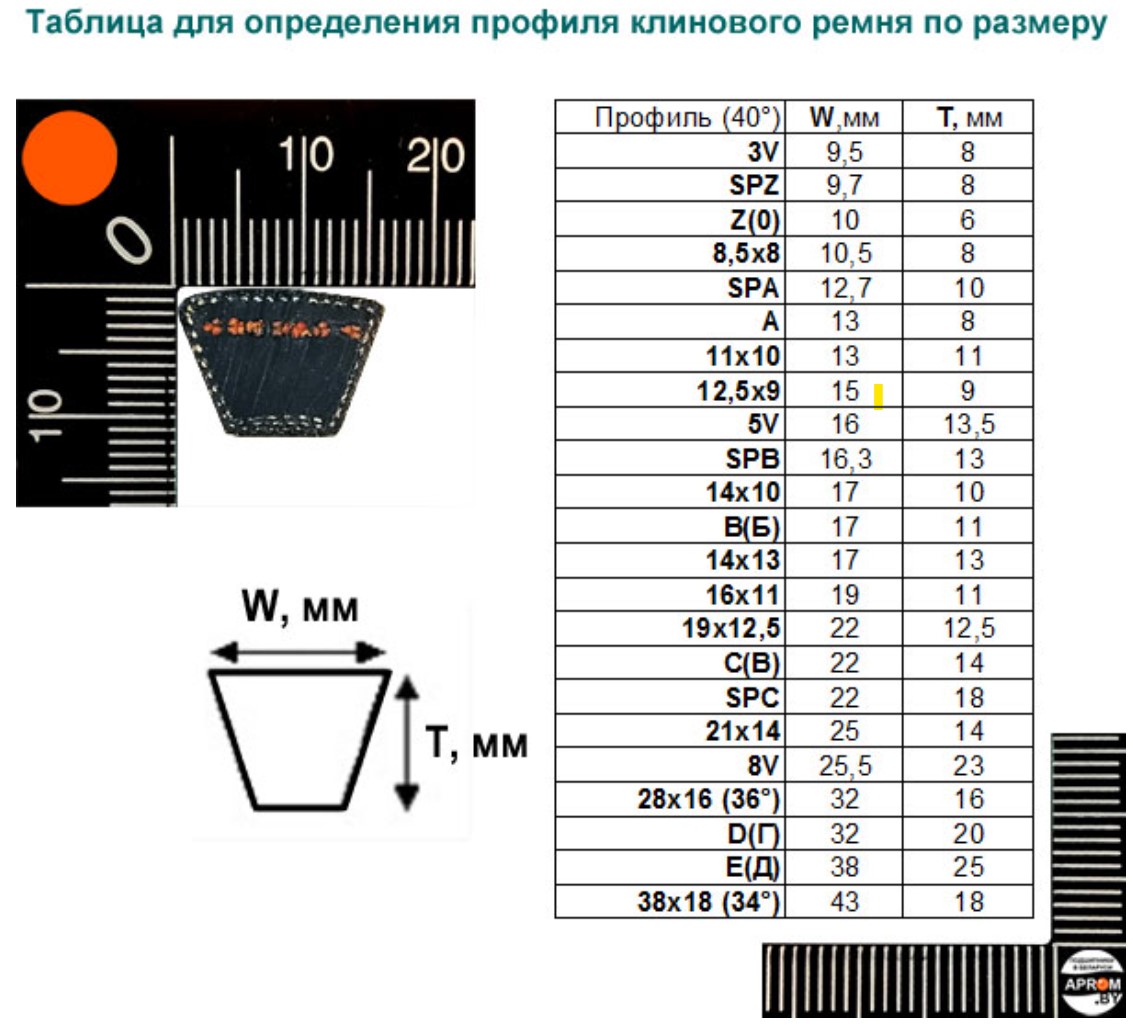

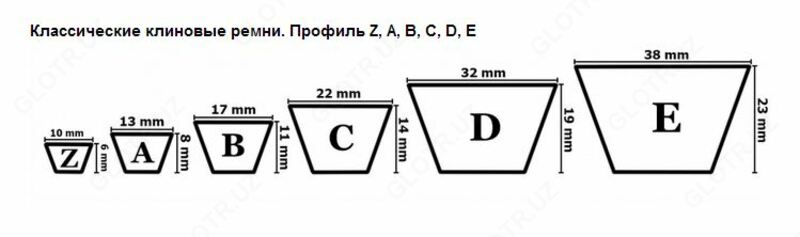

Типовые размеры и геометрические параметры профиля А

Основные геометрические параметры ремня профиля А включают высоту сечения, угол клина и рабочую ширину. Высота составляет 8-10 мм при стандартной рабочей высоте клиновой части 6 мм. Угол клина строго нормируется и составляет 40° (±1°) для обеспечения оптимального сцепления со шкивами.

Ширина верхней площадки (кордшнура) фиксируется в пределах 12.5-13.2 мм, а расчетная ширина по нейтральной линии – 11 мм. Эти параметры обеспечивают баланс гибкости и нагрузочной способности. Длина ремня измеряется по внутреннему или наружному контуру, причем расчетная длина определяется по нейтральному слою.

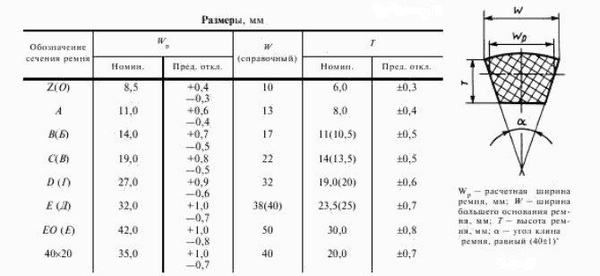

Стандартные размеры

Параметр	Значение (мм)	Допуск
Высота сечения (H)	8.0	±0.4
Расчетная ширина (W_p)	11.0	-
Ширина верхней части (b)	13.0	±0.8
Угол клина (α)	40°	±1°

Типоразмеры по длине: Стандартная номенклатура включает длины от 500 мм (А-500) до 2500 мм (А-2500) с шагом 25-50 мм. Обозначение включает букву профиля и длину в миллиметрах по внутреннему контуру (например, А-1400).

Критические соотношения:

Минимальный диаметр шкива: 70-90 мм
Соотношение ширины шкива к высоте ремня: 1.25:1
Рекомендуемое натяжение: 3-5% от длины

Расшифровка маркировки клиновых ремней профиля А

Маркировка клиновых ремней профиля А содержит ключевую информацию о геометрических параметрах и типе изделия. Она соответствует требованиям ГОСТ 1284.1-89 и международных стандартов ISO 4184, обеспечивая унификацию обозначений для взаимозаменяемости.

Стандартная структура маркировки включает последовательность элементов, описывающих профиль, длину ремня и иногда дополнительные характеристики. Точное понимание символов позволяет корректно подбирать ремни для приводных механизмов.

Структура маркировки

Типовая маркировка профиля А имеет вид: А-XXXX или АXXXX, где:

А – обозначение профиля ремня (узкий трапециевидный с высотой 8 мм и шириной 13 мм)
XXXX – расчетная длина ремня в миллиметрах (например, 1400)

Примеры расшифровки:

Маркировка	Расшифровка
А-1000	Ремень профиля А длиной 1000 мм
А710	Ремень профиля А длиной 710 мм

В некоторых системах обозначений добавляются символы для уточнения особенностей:

Буква П в конце (А-1400П) – кордотканевая конструкция
Буква У (АУ-800) – усиленный вариант с полиэфирным кордом
Цифры после точки (А-1200.2) – обозначение категории длины

Важно: Фактическая рабочая длина (L_w) отличается от расчетной (L_p) из-за особенностей монтажа на шкивы. Точные размеры указываются в технической документации.

Ключевые области применения ремней профиля А в технике

Клиновые ремни профиля А, благодаря своей универсальности, оптимальному соотношению габаритов и передаваемой мощности, а также широкой доступности, нашли чрезвычайно широкое применение в самых разнообразных отраслях техники. Они являются наиболее распространенным типом клиновых ремней в диапазоне малых и средних мощностей.

Основная сфера их использования – это приводы агрегатов и механизмов, где требуется надежная передача крутящего момента от двигателя к потребителю при умеренных скоростях и нагрузках. Их применяют как в стационарном промышленном оборудовании, так и в мобильной технике, включая бытовые приборы.

Основные категории применения

1. Промышленное оборудование:

Насосы: Приводы центробежных, поршневых и шестеренчатых насосов для воды, масел, химических веществ.
Компрессоры: Воздушные компрессоры (поршневые, винтовые малой мощности), холодильные компрессоры.
Вентиляторы и воздуходувки: Приводы промышленных вентиляторов, вытяжных установок, систем кондиционирования и вентиляции.
Станки: Приводы вспомогательных агрегатов металлорежущих и деревообрабатывающих станков (насосы охлаждения, гидравлики, транспортеры стружки).
Конвейеры и транспортеры: Легкие и средние ленточные и цепные конвейеры, рольганги.
Генераторы: Приводы небольших электрогенераторов (бензиновых, дизельных).

2. Сельскохозяйственная техника:

Техника	Применяемые агрегаты
Тракторы	Привод вентилятора системы охлаждения, генератора, гидронасоса (на старых моделях)
Комбайны	Приводы элеваторов, вентиляторов очистки, некоторых насосов
Косилки, пресс-подборщики	Приводы режущих аппаратов, вентиляторов, прессующих камер
Стационарные установки	Приводы зернодробилок, кормораздатчиков, вентиляторов сушилок

3. Автомобильная техника (вспомогательные агрегаты):

Генератор: Основной привод генератора переменного тока.
Водяная помпа (насос охлаждающей жидкости): Привод насоса системы охлаждения двигателя.
Гидроусилитель руля (ГУР): Привод насоса ГУР (на многих моделях).
Компрессор кондиционера: Привод компрессора системы кондиционирования воздуха.
Примечание: Часто эти агрегаты приводятся одним многоручьевым ремнем (Poly-V), но на многих старых или простых моделях использовались отдельные ремни профиля А.

4. Бытовые приборы и оборудование:

Стиральные машины (привод насоса слива на старых моделях).
Станки бытовые (сверлильные, точильные, деревообрабатывающие).
Вентиляционное оборудование для дома и офиса.
Мотоблоки и культиваторы (приводы рабочих органов).

5. Прочее применение:

Приводы лебедок и талей малой грузоподъемности.
Оборудование для пищевой промышленности (мешалки, дозаторы).
Деревообрабатывающее оборудование (циркулярные пилы малой мощности, шлифовальные станки).

Сравнение материалов для изготовления: резинотканевые и полиуретановые

Резинотканевые клиновые ремни профиля А традиционно изготавливаются из синтетического каучука (чаще всего бутадиен-нитрильного), армированного кордом из полиэстера или арамида. Основой конструкции служит тканевая обёртка, обеспечивающая защиту от абразивного износа и стабилизирующая форму. Наполнители (сажа, мел) и вулканизирующие агенты придают материалу требуемую жёсткость и износостойкость, а корд воспринимает основные растягивающие нагрузки.

Полиуретановые ремни производятся методом литья под давлением из термопластичного полиуретана (TPU), армированного высокопрочными полиэфирными или стеклянными корд-нитями. Отсутствие тканевой обёртки компенсируется монолитной структурой TPU, обладающей высокой однородностью и устойчивостью к расслоению. Добавление УФ-стабилизаторов и гидролитически стойких модификаторов предотвращает деградацию полимера под внешними воздействиями.

Ключевые различия в характеристиках

Критерий	Резинотканевые	Полиуретановые
Прочность и долговечность	Средний ресурс (до 5 лет), склонны к расслаиванию	Высокий ресурс (до 8 лет), монолитная структура
Устойчивость к средам	Чувствительны к маслам, озону, УФ; рабочий диапазон: -30°C...+80°C	Стойкость к маслам, озону, УФ; диапазон: -70°C...+120°C
Динамические свойства	Высокая гибкость, снижение КПД из-за внутреннего трения	Минимальное гистерезисное трение, КПД передачи до 98%
Точность работы	Нестабильность длины из-за релаксации напряжения	Постоянство размеров, минимальное проскальзывание
Эксплуатационные затраты	Низкая начальная стоимость, частые замены	Высокая стоимость, меньше простоев на обслуживание

Области применения с учётом материала:

Резинотканевые: Сельхозтехника, вентиляционные системы, конвейеры с умеренной нагрузкой
Полиуретановые: Пищевая промышленность, станки ЧПУ, медицинское оборудование, высокоскоростные привода

Соответствие стандартам ГОСТ, ISO и DIN для профиля А

Клиновые ремни профиля А регламентируются основными международными и национальными стандартами: ГОСТ 1284.1-89 (Россия), ISO 4184 (международный) и DIN 7753 (Германия). Эти нормативы устанавливают единые требования к геометрическим параметрам, обеспечивая совместимость и взаимозаменяемость продукции. Ключевые характеристики профиля А строго унифицированы для исключения расхождений в производстве и эксплуатации.

Стандарты предъявляют идентичные требования к материалу кордшнура (полиэфирные/полиамидные нити), резиновым смесям (основа - синтетический каучук) и структуре ремня (несущий слой, оберточная ткань, вулканизированные элементы). Допуски на размеры и твердость резины также согласованы, что гарантирует стабильность характеристик трения и гибкости независимо от стандарта изготовления.

Сравнение параметров профиля А по стандартам

Параметр	ГОСТ 1284.1-89	ISO 4184	DIN 7753
Ширина (мм)	13.0 ± 0.3	13.0 ± 0.3	13.0 ± 0.3
Высота (мм)	8.0 ± 0.3	8.0 ± 0.3	8.0 ± 0.3
Угол клина (°)	40 ± 0.5	40 ± 0.5	40 ± 0.5
Расчетная длина	По нейтральной линии	По нейтральной линии	По нейтральной линии

Системы обозначений полностью сопоставимы между стандартами. Для ремня профиля А с расчетной длиной 1200 мм применяются единообразные маркировки:

ГОСТ: А-1200
ISO: A 1200
DIN: A 1200

Стандартные ряды длин синхронизированы (500-6300 мм с шагом 25-200 мм), что позволяет использовать идентичные шкивы. Испытательные методики (проверка на растяжение, износ, термостойкость) также базируются на общих принципах, обеспечивая сопоставимость результатов сертификации.
