Кнопки на руле - что нужно знать

Статья обновлена: 18.08.2025

Управление автомобилем стало значительно удобнее благодаря интеграции функциональных кнопок на рулевом колесе. Эти элементы позволяют водителю взаимодействовать с мультимедийными системами, климат-контролем, голосовой связью и круиз-контролем, не отрывая рук от руля и не отвлекаясь от дороги.

В статье детально рассматриваются устройство, технические параметры и механизмы работы рулевых кнопок, а также даются практические рекомендации по их подбору для различных моделей авто. Понимание этих аспектов поможет сделать осознанный выбор при модернизации или ремонте системы управления.

Основные функции рулевых кнопок

Рулевые кнопки обеспечивают управление ключевыми системами автомобиля без необходимости отрывать руки от руля. Они дублируют наиболее востребованные функции, минимизируя отвлечение водителя от дорожной обстановки.

Современные решения поддерживают настраиваемые команды и адаптируются под различные режимы движения. Функционал варьируется в зависимости от класса авто и комплектации, но базовый набор операций остается универсальным.

Управление мультимедиа: регулировка громкости, переключение треков/радиостанций, выбор источника сигнала.
Телефонная связь: прием/завершение вызовов, активация голосового набора, управление громкостью гарнитуры.
Круиз-контроль: активация системы, установка/корректировка скорости, возобновление предыдущего значения.
Адаптивный круиз-контроль (ACC): регулировка дистанции до впереди идущего ТС, экстренное торможение.
Информационные дисплеи: переключение между экранами приборной панели, настройка отображаемых данных (расход топлива, навигация).
Голосовой ассистент: активация системы распознавания команд для управления инфотейнментом.
Водительские ассистенты: включение систем удержания в полосе, мониторинга слепых зон, парковочных датчиков.
Климат-контроль: регулировка температуры/обдува (в премиум-сегментах), обогрев руля/сидений.

История появления управления на руле

Первые элементы управления на руле появились в начале XX века вместе с массовым производством автомобилей. Изначально это были примитивные механические устройства: кнопка звукового сигнала (клаксона) и рычаг переключения фар. В 1910-х годах компания Cadillac интегрировала в руль кнопку стартера, заменив кривой стартер, а к 1920-м годам на рулевых ступицах появились переключатели указателей поворотов в виде вращающихся рычагов.

1930-1950-е годы ознаменовались стандартизацией органов управления: рычаг стеклоочистителей и переключатель света переместились на подрулевые штоки. В 1960-х компания General Motors представила первую систему круиз-контроля с кнопками на руле. Технологический прорыв произошел в 1980-х с появлением электронных блоков управления, позволивших выводить на руль мультимедийные функции и голосовую связь.

Эволюция технологий

Ключевые этапы развития:

1984: Mercedes-Benz S-Class (W126) – первые подрулевые лепестки для переключения передач АКПП
1994: Массовое внедрение кнопок управления магнитолами (Toyota Camry)
2000-е: Интеграция джойстиков и сенсорных панелей для навигации
2010-е: Появление программируемых кнопок и жестового управления (BMW 7 Series)

Современные системы используют CAN-шину для связи с бортовым компьютером, а емкостные сенсоры и тактильная отдача обеспечивают интуитивное взаимодействие. Производители продолжают экспериментировать с решениями, как в концепте Mercedes Hyperscreen, где весь руль становится сенсорной поверхностью.

Компоненты системы: кнопки, шлейфы, модули

Кнопки на руле – физические или сенсорные элементы управления, размещённые на спицах или центральной части рулевого колеса. Они обеспечивают непосредственное взаимодействие водителя с системами автомобиля без отрыва рук от руля.

Конструктивно кнопки интегрируются в общую электронную систему управления авто через комплекс вспомогательных компонентов. Их надёжная и синхронизированная работа зависит от правильного взаимодействия всех элементов цепи.

Основные элементы системы управления

Ключевыми составляющими системы рулевых кнопок являются:

Кнопки/клавиши:
- Типы: механические (тактильные), резистивные, ёмкостные (сенсорные).
- Материалы: пластик, силикон, металлические вставки.
- Особенности: подсветка, тактильная отдача (клик), защита от влаги/пыли.

Шлейфы (плоские кабели):

Гибкие многожильные проводники в изоляционной оболочке.
Соединяют кнопки с управляющим модулем через рулевой шлейф (через контактное кольцо).
Критичны к перегибам и механическим повреждениям при монтаже.

Управляющие модули:

Электронные блоки, обрабатывающие сигналы от кнопок.
Преобразуют нажатия в цифровые/аналоговые команды для штатных систем авто.
Типы: интегрированные в блок подушки безопасности, автономные блоки, CAN-модули.

Компонент	Функция	Типичные неисправности
Кнопки	Генерация сигнала при нажатии	Залипание, износ контактов, потеря подсветки
Шлейфы	Передача сигнала к модулю	Обрыв дорожек, окисление контактов, перетирание
Модули	Обработка и передача команд	Программные сбои, повреждение чипов, несовместимость

Типы кнопок: механические vs сенсорные

Механические кнопки представляют собой физические клавиши с тактильным ходом. При нажатии пользователь ощущает сопротивление и чёткий клик, подтверждающий срабатывание. Такие элементы изготавливаются из пластика, резины или металла, имеют фиксированные точки контакта и механизм возврата в исходное положение.

Сенсорные кнопки работают через распознавание прикосновения без механического перемещения. Они активируются лёгким касанием поверхности, часто подсвечиваются и могут менять функционал динамически. Основаны на технологиях ёмкостных или резистивных датчиков, интегрированных в панель управления.

Сравнение характеристик

Критерий	Механические	Сенсорные
Тактильная отдача	Ярко выраженная	Отсутствует или имитируется вибрацией
Износостойкость	Высокая (до 1 млн нажатий)	Зависит от качества сенсора
Реакция на перчатки/влага	Работают стабильно	Возможны сбои
Кастомизация	Ограничена физической формой	Гибкая (изменяемые иконки, зоны)

Принцип работы механических кнопок: Замыкание электрической цепи при физическом перемещении контактов. Сила нажатия преодолевает сопротивление пружины, после чего контакты соединяются, отправляя сигнал блоку управления.

Принцип работы сенсорных кнопок: Регистрация изменения ёмкости или сопротивления в точке касания. Контроллер преобразует эти данные в команды, возможна поддержка жестов (свайп, удержание).

Ключевые критерии выбора

Условия эксплуатации: Для экстремальных условий (грязь, вибрация) предпочтительны механические
Безопасность: Тактильный фидбэк механических кнопок снижает необходимость визуального контроля
Функциональность: Сенсорные панели эффективны для сложных систем с многоуровневым меню
Эргономика: Механические кнопки проще локализовать "вслепую"

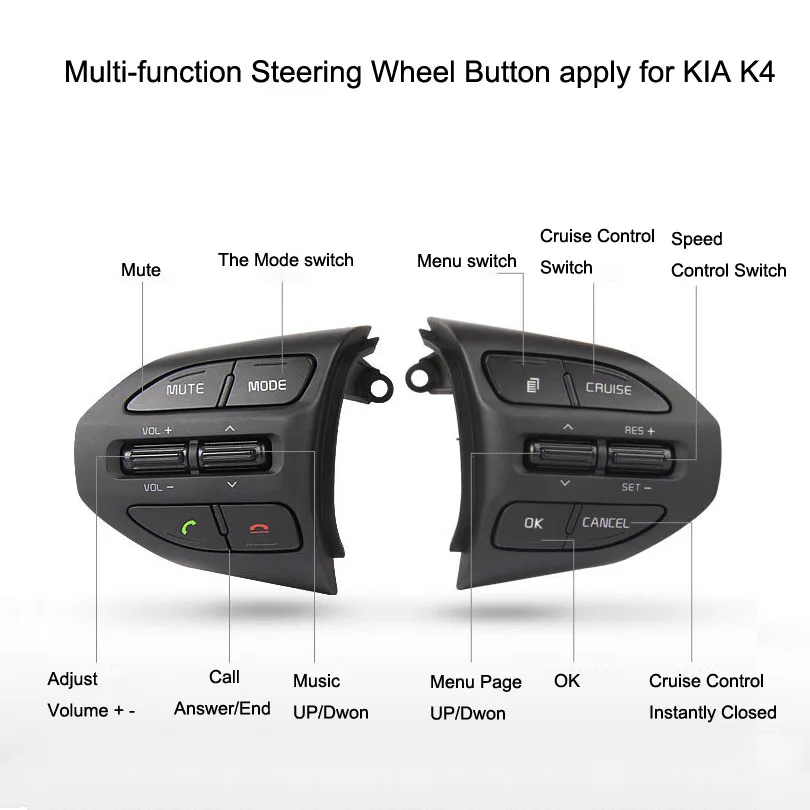

Классификация по назначению: медиа, телефон, круиз-контроль

Рулевые кнопки группируются по функциональному назначению для интуитивного управления системами автомобиля. Это разделение позволяет водителю быстро находить нужные функции без отвлечения от дороги.

Основные категории включают медиарегуляторы, телефонные модули и элементы круиз-контроля. Каждая группа отличается конструкцией, расположением и алгоритмом взаимодействия с бортовой электроникой.

Тип	Функции	Принцип работы	Критерии выбора
Медиа	Регулировка громкости Переключение треков/радиостанций Выбор источников звука	Замыкание контактов → передача сигнала по CAN/LIN-шине → обработка головным устройством	Совместимость с мультимедиа-системой авто Наличие джойстика для навигации по меню
Телефон	Приём/сброс вызова Активация голосового управления Переключение между звонками	Bluetooth-связь с телефоном через Hands-Free модуль → обработка команд процессором	Поддержка операционных систем (iOS/Android) Качество микрофона для шумоподавления
Круиз-контроль	Активация/деактивация системы Установка/корректировка скорости Регулировка дистанции (для адаптивных систем)	Сигнал → ЭБУ двигателя → управление дроссельной заслонкой и тормозами	Тип системы (обычный/адаптивный) Тактильность и защита от случайных нажатий

Подсветка кнопок: типы и преимущества

Подсветка элементов управления на рулевом колесе является важной функциональной и эстетической составляющей современных автомобилей. Она обеспечивает четкую видимость кнопок и рычажков в условиях недостаточной освещенности, например, ночью или в туннеле, что напрямую влияет на безопасность и удобство водителя.

Основная задача подсветки – подсветить символы или контуры кнопок, позволяя быстро найти нужный элемент управления, не отвлекаясь от дороги. Технически реализация может варьироваться, но ключевыми параметрами остаются тип источника света, его цвет, яркость и равномерность свечения.

Основные типы подсветки

Светодиодная (LED): Самый распространенный и современный тип. Отдельные светодиоды устанавливаются под кнопками или вокруг них. Преимущества: высокая яркость, низкое энергопотребление, долгий срок службы, возможность реализации различных цветов (чаще белый или красный) и даже динамических эффектов (например, плавное затухание). Недостаток: требует точного позиционирования для равномерной засветки символа.
Оптоволоконная: Менее распространена. Свет от одного или нескольких источников (обычно светодиодов) передается к кнопкам по тонким оптическим волокнам. Преимущества: позволяет очень равномерно подсветить сложные или протяженные символы, гибкость прокладки. Недостатки: может быть сложнее в ремонте, потенциально менее яркая, чем прямая LED-подсветка.
Подсветка краев кнопки (Edge-Lit): Частный случай LED-подсветки, где светодиоды расположены по краям полупрозрачной кнопки или подложки, а свет распространяется по материалу к символу.

Тип Подсветки	Яркость	Равномерность	Энергопотребление	Долговечность
LED	Высокая	Зависит от реализации	Низкое	Очень высокая
Оптоволоконная	Средняя/Высокая	Очень высокая	Низкое	Высокая
Edge-Lit	Средняя	Хорошая	Низкое	Высокая

Ключевые преимущества подсветки кнопок

Повышение безопасности: Минимизирует время, необходимое для поиска нужной кнопки в темноте, позволяя водителю сохранять концентрацию на дороге.
Удобство использования: Обеспечивает комфортное управление мультимедийной системой, круиз-контролем, телефонией и другими функциями в любое время суток.
Эстетика интерьера: Создает современный и технологичный облик салона, особенно в сочетании с другой интерьерной подсветкой.
Снижение утомляемости: Исключает необходимость напрягать зрение для различения неосвещенных элементов управления.

Советы по выбору

Цвет: Красный свет меньше всего влияет на ночное зрение водителя. Белый свет обеспечивает лучшую цветопередачу и воспринимается как более современный. Учитывайте гармонию с подсветкой приборной панели.
Яркость и регулировка: Обязательна возможность регулировки яркости подсветки руля, чтобы избежать ослепления в полной темноте и обеспечить хорошую видимость при дневном свете (если подсветка активна всегда).
Равномерность: Обратите внимание, насколько равномерно подсвечены символы на всех кнопках – не должно быть чрезмерно ярких или тусклых участков.
Четкость символов: Символы на кнопках должны быть хорошо читаемыми при включенной подсветке, без засветов, размытия или "провалов".
Качество исполнения: Подсветка не должна проникать через щели или засвечивать соседние элементы руля.

Материалы изготовления: пластик, силикон, металл

Выбор материала напрямую влияет на тактильные ощущения, износостойкость, вес кнопок и их совместимость с дизайном руля. Каждый вариант обладает уникальными физическими свойствами, определяющими удобство использования, долговечность и стилевое исполнение аксессуара.

При оценке материалов учитывайте климатические условия эксплуатации, частоту использования кнопок, а также особенности вашего хвата руля. Это поможет подобрать решение, оптимально сочетающее функциональность и комфорт в ежедневной эксплуатации.

Пластик
- Характеристики: Лёгкий, бюджетный, доступен в любых цветах и формах. Поверхность бывает глянцевой, матовой или текстурной.
- Особенности работы: Может скрипеть при перепадах температур, со временем истирается, дешёвые варианты выгорают на солнце.
- Совет по выбору: Выбирайте АБС-пластик с антискользящим покрытием для лучшего сцепления. Подходит для умеренного климата и неагрессивной эксплуатации.
Силикон
- Характеристики: Мягкий, эластичный, термостойкий (-40°C до +200°C), водонепроницаемый.
- Особенности работы: Гасит вибрации, не скользит даже во влажных руках, бесшумен при нажатии. Может накапливать пыль.
- Совет по выбору: Идеален для влажного климата, гоночных авто и любителей тактильного комфорта. Проверяйте толщину материала – тонкий силикон быстро рвётся.
Металл
- Характеристики: Тяжёлый (алюминий, сталь, реже титан), максимальная прочность, устойчив к царапинам. Часто комбинируется с резиновыми вставками.
- Особенности работы: Даёт «премиальное» тактильное ощущение, охлаждается/нагревается в зависимости от температуры салона. Без демпфирующих прокладок усиливает вибрации руля.
- Совет по выбору: Оптимален для тюнинга и ежедневной интенсивной эксплуатации. Выбирайте модели с анодированным покрытием или насечками против скольжения. Избегайте дешёвых сплавов – подвержены коррозии.

Размеры и эргономика расположения

Оптимальный размер кнопок варьируется от 15 до 30 мм в диаметре – этого достаточно для уверенного нажатия без визуального контроля. Толщина элементов (обычно 5-10 мм) влияет на тактильное восприятие и предотвращает случайные срабатывания при скольжении пальцев.

Расположение клавиш проектируется с учётом естественного положения рук водителя в хвате "без пятнадцати три": основные функции (громкость, голосовой помощник) размещаются под большим пальцем, редко используемые – ближе к центру руля. Минимальный угол отклонения кисти для доступа к любой кнопке не должен превышать 15°.

Критерии выбора

Шаг размещения: 20-35 мм между центрами кнопок предотвращает ошибки нажатия
Глубина хода: 1.5-2 мм обеспечивает чёткую обратную связь без излишнего усилия
Зоны доступности: не более 3 элементов в радиусе 60 мм от точки отдыха большого пальца

Тип управления	Рекомендуемый размер	Расположение
Основные функции (громкость)	25-30 мм	Верхние сектора спиц
Второстепенные (переключение треков)	18-22 мм	Боковые поверхности
Редкие (вызов меню)	15-18 мм	Нижняя треть обода

Проверьте достижимость кнопок при повороте руля на 90°
Убедитесь в наличии тактильных меток (точки, рифление) на центральных клавишах
Исключите симметричное дублирование функций на разных сторонах руля

Механизм нажатия: тактильная отдача, сопротивление

Тактильная отдача – ключевой параметр, определяющий физическую обратную связь при активации кнопки. Она создается микроконтроллером и миниатюрным вибромоторчиком внутри руля, который генерирует короткие импульсы или вибрации при нажатии. Эта функция имитирует ощущение механического переключателя, подтверждая срабатывание без необходимости визуального контроля.

Сопротивление нажатия характеризует усилие, требуемое для активации кнопки. Оно варьируется от мягкого (15–30 г) до жесткого (50–100 г) и создается пружинными или мембранными механизмами. Линейное сопротивление равномерно нарастает при давлении, тогда как нелинейное (с «точкой срабатывания») обеспечивает четкий тактильный порог.

Ключевые аспекты работы

Типы тактильной отдачи:
- Импульсная (короткий «клик»),
- Виброимпульсная (с легкой дрожью),
- Многоуровневая (разная интенсивность для функций).
Факторы сопротивления:
1. Жесткость пружины/мембраны,
2. Глубина хода (1–3 мм),
3. Угол наклона кнопки.

Характеристика	Влияние на управление	Риски при ошибке выбора
Слишком мягкое сопротивление	Случайные активации	Отвлечение внимания водителя
Чрезмерная вибрация	Дезориентация	Утомление рук
Отсутствие «клика»	Неясность срабатывания	Многократные нажатия

Советы по выбору: Тестируйте кнопки в движении – оцените, распознаете ли функции на ощупь. Для динамичной езды предпочтительны кнопки с выраженным «кликом» и средним сопротивлением (40–60 г). Водителям в перчатках подойдут механизмы с увеличенным ходом и усиленной виброотдачей.

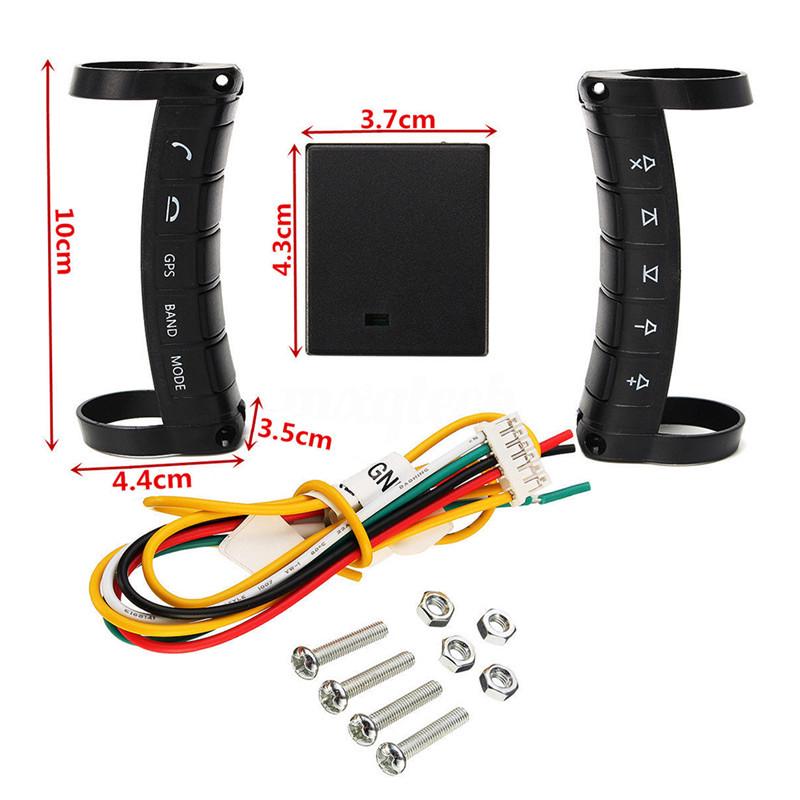

Электрическое подключение: шлейфы и разъемы

Электрическое подключение кнопок руля осуществляется через шлейфы и разъемы, обеспечивающие передачу сигналов от клавиш к бортовым системам автомобиля. Надежность соединения критична для безотказной работы мультимедийных, круиз-контроля и других функций, управляемых с руля.

Шлейф представляет собой гибкую ленту с токопроводящими дорожками, объединяющую кнопки в единую цепь. Разъемы служат точками коммутации между рулевым модулем и электронными блоками автомобиля, обеспечивая быстрое подключение при монтаже.

Принцип работы подключения

При нажатии кнопки замыкается контактная группа шлейфа, изменяя сопротивление цепи. Контроллер руля распознает параметры сигнала через аналоговые или цифровые интерфейсы (чаще LIN/CAN-шины), после чего передает команду на головное устройство или ЭБУ.

Тип разъема	Особенности	Совместимость
FPC (гибкий печатный)	Тонкий, для ограниченного пространства	Азиатские авто (Toyota, Kia)
IDC (ножевой)	Простой монтаж без пайки	Универсальные комплекты
Molex	Пластиковый корпус, фиксатор	Европейские бренды (VW, BMW)

Критичные характеристики шлейфов:

Количество жил: от 4 до 12 в зависимости от функционала кнопок
Толщина изоляции: не менее 0.1 мм для виброустойчивости
Угол изгиба: минимум 90° без повреждения дорожек

Советы по выбору:

Проверяйте соответствие разъема гнезду штатной проводки автомобиля
Выбирайте шлейфы с позолоченными контактами для защиты от окисления
При установке избегайте перегибов ленты ближе 5 мм от разъема
Тестируйте соединение мультиметром до финальной сборки руля

CAN-шина: роль в работе кнопок

CAN-шина (Controller Area Network) служит цифровой нервной системой автомобиля, объединяющей электронные блоки управления (ЭБУ). Применительно к рулевым кнопкам она заменяет громоздкие пучки проводов, передавая команды от мультифункционального руля к целевым модулям (аудиосистеме, круиз-контролю, бортовому компьютеру) по двум витым парам. Каждая кнопка кодируется уникальным цифровым сообщением, которое шина доставляет адресатам.

При нажатии кнопки сигнал обрабатывается локальным контроллером руля (или шлюзом), который формирует стандартизированный CAN-пакет с идентификатором и данными. Этот пакет транслируется в сеть, где за его обработку отвечает ЭБУ-получатель (например, головное устройство для регулировки громкости). Шина обеспечивает приоритетность критических команд (например, вызов экстренной связи) и диагностику неисправностей через коды ошибок.

Ключевые аспекты взаимодействия

Цифровая адресация: Кнопки не имеют прямых физических соединений с исполнительными устройствами – вся коммутация виртуальна.
Пакетная передача: Одно сообщение CAN может содержать команды от нескольких кнопок, что ускоряет реакцию системы.
Помехоустойчивость: Дифференциальные сигналы минимизируют влияние электромагнитных помех.

Параметр	Влияние на работу кнопок
Скорость шины (125 кбит/с – 1 Мбит/с)	Определяет скорость отклика системы на нажатие
Протокол (CAN 2.0A/B, CAN FD)	Влияет на совместимость с ЭБУ автомобиля
Нагрузка на сеть	При перегруженности шины возможны задержки команд

При выборе руля с CAN-кнопками обязательно проверяйте совместимость протокола с вашим автомобилем. Несовпадение версий CAN (например, 2.0A вместо 2.0B) или идентификаторов сообщений приведет к неработоспособности функций. Для интеграции нештатных кнопок используйте CAN-адаптеры с поддержкой обратного инжиниринга сигналов.

Принцип передачи сигнала от кнопки к контроллеру

При нажатии кнопки на руле происходит замыкание электрической цепи, формирующее низковольтный сигнал. Этот сигнал передаётся по экранированным проводам через шлейф рулевой колонки для защиты от электромагнитных помех. Скорость передачи составляет миллисекунды, что обеспечивает мгновенную реакцию систем автомобиля.

Контроллер руля или центральный блок управления постоянно сканирует состояние кнопочной матрицы. Распознавание конкретной команды происходит через уникальное сопротивление или цифровой код, присвоенный каждой кнопке. Аналоговые системы используют изменение напряжения, цифровые – передачу двоичных пакетов данных по шине CAN/LIN.

Ключевые методы передачи

Аналоговый принцип: Каждой кнопке соответствует определённое сопротивление. Контроллер определяет команду по падению напряжения.
Цифровой принцип: Встроенный микропроцессор кнопочного модуля кодирует сигнал и передаёт его по цифровой шине.

Тип сигнала	Скорость передачи	Защита от ошибок
Аналоговый	До 100 мс	Низкая (риск помех)
Цифровой (CAN/LIN)	5-50 мс	Высокая (корректировка ошибок)

Цифровые системы обеспечивают двухстороннюю связь: контроллер подтверждает получение команды диагностическим сигналом. Для предотвращения ложных срабатываний применяется фильтрация дребезга контактов – программная задержка обработки сигнала на 10-50 мс.

Программируемые кнопки: возможности кастомизации

Программируемые кнопки на руле предоставляют водителю возможность переназначать их функции под индивидуальные потребности и предпочтения. Это достигается через электронное управление, где физическое нажатие кнопки транслируется в команду, заданную пользователем в настройках автомобиля или через внешние устройства.

Гибкость настройки варьируется от базовых опций (например, управление громкостью аудиосистемы) до сложных сценариев в премиальных моделях. Современные системы позволяют записывать последовательности действий (макросы), регулировать чувствительность и даже интегрироваться со сторонними гаджетами через Bluetooth или CAN-шину.

Ключевые аспекты кастомизации

Многоуровневое программирование: Назначение разных действий для короткого/длинного нажатия или комбинаций кнопок.
Адаптация под профили: Создание отдельных настроек для города, трассы или разных водителей.
Интеграция с мультимедиа: Управление навигацией, голосовым ассистентом или смартфоном.
Специализированные функции: Активация камер, изменение режимов подвески/трансмиссии в спортивных авто.

Тип настройки	Примеры команд	Ограничения
Базовый	Громкость, вызов меню, ответ на звонок	Только заводские предустановки
Расширенный	Запуск приложений, макросы (например, "паркинг + камера")	Зависит от ПО авто
Внешние устройства	Управление action-камерами, радар-детекторами	Требует совместимых гаджетов

Важно: При выборе проверяйте совместимость кнопок с моделью автомобиля и версией его программного обеспечения. Для универсальных съемных контроллеров (например, для игровых рулей) уточняйте поддержку драйверов и ПО для переназначения.

Определите частые действия при вождении (смена музыки, навигационные команды).
Проверьте глубину кастомизации в руководстве авто или через диагностический сканер.
Тестируйте эргономику: кнопки не должны требовать отрыва рук от руля.

Безопасность: блокировка случайных нажатий

Случайная активация кнопок на руле во время движения создаёт прямую угрозу безопасности: отвлечение внимания водителя на коррекцию ошибки или непреднамеренное изменение режимов работы автомобиля (например, переключение трека громкой музыки при манёвре) может привести к аварийной ситуации. Особенно критичны ложные срабатывания систем громкой связи, круиз-контроля или голосового помощника в плотном потоке.

Для минимизации рисков современные системы оснащаются механизмами блокировки, основанными на комбинации физических решений и программной логики. Принцип заключается в распознавании "целевых" нажатий (осознанное управление) и фильтрации случайных контактов, например, при удержании руля или резком повороте.

Технологии предотвращения ложных срабатываний

Производители применяют несколько подходов:

Двойное нажатие (Press-and-Hold): Активация критичных функций (подрулевые лепестки переключения передач, запуск двигателя) требует удержания кнопки 1-3 секунды.
Программные фильтры: Микроконтроллер игнорирует импульсы короче заданного времени (например, 0.2 сек), отсекая случайные касания.
Зональное разделение: Кнопки с высоким риском (управление мультимедиа, голосовой ассистент) размещаются дальше от зоны хвата или отделяются тактильным барьером.
Адаптивные блокировки: В продвинутых системах блокировка активируется автоматически при:
- Резком повороте руля (>90°).
- Скорости выше 80 км/ч (для мультимедийных кнопок).
- Срабатывании систем экстренного торможения или стабилизации.

Тип блокировки	Принцип действия	Эффективность
Механическая (углубления, жёсткий ход)	Физически усложняет случайное нажатие за счёт усилия срабатывания или рельефа.	Средняя. Зависит от эргономики руля и привычек водителя.
Программная (тайминги, сенсорная логика)	Анализирует длительность и силу контакта через контроллер, блокирует кратковременные сигналы.	Высокая. Требует калибровки под модель авто.
Контекстно-зависимая	Отключает группы кнопок при определённых условиях (поворот, парковка, дождь) по данным CAN-шины.	Максимальная. Интеграция с бортовой электроникой обязательна.

Советы по выбору: Отдавайте предпочтение моделям с комбинированной защитой (механика + софт). Проверяйте:

Наличие функции отключения сенсорных зон в движении.
Возможность кастомизации времени удержания для ключевых кнопок через штатное меню авто.
Расположение кнопок экстренного вызова (SOS) – они должны иметь отдельную механическую защиту (крышка, углубление).

Избегайте универсальных кнопочных модулей без интеграции с CAN-шиной – их блокировки часто ограничены таймерами.

Диагностика неисправностей мультируля

Проблемы с мультимедийным рулём проявляются отказом отдельных кнопок, спонтанными срабатываниями, неработоспособностью всего блока или ошибками на приборной панели. Первичная диагностика выполняется владельцем через проверку предохранителей, визуальный осмотр и тестирование функций.

Системные сбои часто связаны с программными ошибками ЭБУ автомобиля или низким зарядом АКБ, тогда как механические повреждения возникают из-за износа шлейфов, окисления контактов или попадания жидкости. Для точного определения неисправности требуется поэтапная проверка компонентов.

Типовые неисправности и методы их выявления

Симптом	Возможные причины	Способ проверки
Не работают отдельные кнопки	Загрязнение контактов, повреждение резиновой мембраны	Визуальный осмотр после разборки руля, тест мультиметром
Самопроизвольные нажатия	Короткое замыкание в шлейфе, попадание влаги	Проверка сопротивления шлейфа, осмотр на предмет окислов
Полный отказ модуля	Обрыв проводки, сгоревший предохранитель, неисправность подрулевого коммутатора	Диагностика предохранителей F23/F24, сканирование ошибок OBD-II
Сбои после замены АКБ	Сбитые настройки ЭБУ, потеря калибровки	Сброс адаптаций через диагностический сканер

Порядок диагностики:

Проверьте предохранители F23 (управление рулём) и F24 (память настроек) в монтажном блоке.
Просканируйте ЭБУ на наличие ошибок (коды серии U1073/U1113 указывают на проблемы связи с рулём).
Осмотрите подрулевой шлейф на предмет переломов при повороте руля в крайние положения.
Протестируйте сопротивление контактов кнопок мультиметром (норма: 0.8–1.5 кОм при нажатии).

Важно! При разборке руля отключайте АКБ во избежание срабатывания подушки безопасности. Для сложной электронной диагностики (CAN-шина, настройка ЭБУ) обратитесь в сервис.

Влияние кнопок на руле на концентрацию водителя

Кнопки на руле повышают концентрацию за счет минимизации отвлечения от дороги. Водитель управляет мультимедиа, голосовой связью или круиз-контролем, не снимая рук с руля и не переводя взгляд на центральную панель. Это сокращает время реакции и снижает риск ДТП, особенно при высокоскоростном движении или сложных дорожных условиях.

Однако избыточное количество кнопок или их нелогичное расположение создает обратный эффект. Поиск нужной функции требует тактильного и визуального внимания, что перегружает когнитивную нагрузку. Случайные нажатия при маневрировании также отвлекают от управления, а сложные многоуровневые меню на сенсорных панелях вынуждают надолго отрывать взгляд от трассы.

Ключевые аспекты влияния

Положительные факторы	Отрицательные факторы
Сокращение времени доступа к функциям	Необходимость запоминания расположения кнопок
Отсутствие визуального отвлечения	Риск случайных нажатий при повороте руля
Тактильный контроль без смещения фокуса	Перегруженность интерфейса

Для сохранения концентрации критичны:

Интуитивная группировка – аудиосистема, климат-контроль и ассистенты должны управляться разными блоками кнопок
Тактильная идентификация – рельефные метки, разделители и разная форма кнопок
Ограничение функций – только востребованные в движении: громкость, вызов, адаптивный круиз

Поддержка мультимедийных систем (Apple CarPlay/Android Auto)

Современные кнопки на руле часто оснащаются поддержкой Apple CarPlay и Android Auto, что позволяет управлять смартфоном через мультимедийную систему автомобиля. Функциональные клавиши (голосовой помощник, навигация, медиаплеер) синхронизируются с интерфейсом мобильных платформ, обеспечивая доступ к картам, музыке и вызовам без отрыва от дороги.

Для корректной работы требуется совместимость головного устройства с CarPlay/Android Auto и правильная настройка подключения (USB или Bluetooth). Кнопки взаимодействуют с системой через CAN-шину или LIN-протокол, передавая сигналы на обработку в центральный процессор мультимедиа, который транслирует команды в мобильное приложение.

Ключевые характеристики

Типы кнопок: программируемые клавиши, голосовая кнопка, колесико прокрутки
Поддерживаемые команды: запуск Siri/Google Assistant, переключение треков, принятие вызовов
Требования: версия ОС смартфона (iOS 9+/Android 8.0+)

Принцип работы

Нажатие кнопки генерирует цифровой сигнал
Блок управления руля передает данные по CAN/LIN-шине
Головное устройство декодирует сигнал в команду для CarPlay/Android Auto
Мобильное приложение выполняет действие (например, переключает трек)

Проблема	Решение
Кнопки не реагируют на нажатия	Проверка совместимости авто с CarPlay/AA, обновление ПО смартфона
Ограниченный функционал	Использование программируемых клавиш (при поддержке)

Советы по выбору: Убедитесь, что мультимедийная система автомобиля поддерживает беспроводное подключение CarPlay/Android Auto для полного использования кнопок руля. Проверьте наличие выделенной клавиши для голосового управления – это критично для безопасной навигации. При установке нештатного руля с кнопками требуйте активации функций через диагностический сканер.

Важно: Для моделей авто до 2018 года может потребоваться дополнительный адаптер. Избегайте универсальных кнопок без поддержки CAN-шины – они часто конфликтуют со штатной электроникой.

Сигнализация с рулевого пульта

Сигнализация с рулевого пульта интегрирует управление охранной системой автомобиля непосредственно в подрулевые переключатели или отдельный модуль на руле. Это позволяет активировать/деактивировать защиту, включать панику или управлять дополнительными функциями (например, автозапуском) без использования отдельного брелока. Устройство синхронизируется со штатной сигнализацией через CAN-шину или дополнительный блок управления.

Главное преимущество такой системы – повышенная скрытность и скорость доступа к функциям охраны. Водитель может незаметно для посторонних поставить машину на охрану или снять с неё, не доставая ключи/брелок из кармана. Это минимизирует риск перехвата радиосигнала и упрощает ежедневную эксплуатацию.

Основные характеристики

Ключевые параметры рулевых сигнализаций включают:

Способ интеграции: Штатные кнопки мультируля vs. отдельный скрытый модуль
Поддерживаемые функции: Постановка/снятие с охраны, автозапуск, паника, открытие багажника
Совместимость: Типы поддерживаемых сигнализаций (StarLine, Pandora, Scher-Khan и др.)
Тип связи: Проводное подключение к CAN-шине или беспроводное (Bluetooth, радиоканал)

Параметр	Варианты исполнения
Количество кнопок	1-3 программируемые клавиши
Индикация	Светодиодная, виброотклик, звуковой сигнал
Защита от случайного нажатия	Двойное нажатие, длительное удержание

Принцип работы

При нажатии запрограммированной кнопки на руле сигнал передаётся по CAN-шине автомобиля в блок управления сигнализацией. Система распознаёт команду по заранее настроенному алгоритму (например, двойное нажатие для автозапуска) и выполняет действие через основной охранный модуль. Все данные шифруются для предотвращения электронного взлома.

Советы по выбору

Проверьте совместимость: Убедитесь, что модуль поддерживает вашу модель авто и марку сигнализации
Оцените удобство размещения: Кнопки не должны мешать управлению и случайным нажатиям
Выберите тип монтажа: Для скрытности предпочтителен штатный мультируль, а не внешние блоки
Уточните функционал: Достаточно ли программируемых клавиш для нужных операций
Требуйте сертификаты: Гарантия защиты от конфликтов с электроникой автомобиля

Управление голосовым ассистентом с руля

Специализированные кнопки на рулевом колесе позволяют активировать и взаимодействовать с голосовыми ассистентами (Google Assistant, Siri, Яндекс.Алиса, штатные системы авто) без отрыва рук от руля. Такое управление значительно повышает безопасность вождения, минимизируя необходимость отвлекаться на сенсорный экран или мобильное устройство.

Функциональность реализуется через физические, сенсорные или программируемые клавиши, интегрированные в конструкцию руля. Кнопка обычно маркируется значком микрофона или голосовых волн, а её расположение оптимизировано для быстрого доступа большим пальцем.

Принцип работы

При нажатии кнопки:

Сигнал передаётся по проводу или через беспроводной интерфейс (Bluetooth) в бортовую электронику автомобиля или подключенный смартфон.
Система активирует микрофон (чаще встроенный в салоне или гарнитуру телефона).
Голосовая команда обрабатывается ассистентом: локально в автосистеме или через облачные сервисы смартфона.
Результат выполнения (ответ, действие) выводится на экран мультимедиа или озвучивается динамиками.

Ключевые характеристики кнопок:

Тип: Механические (тактильный клик), сенсорные (виброотклик), комбинированные.
Совместимость: Поддержка Android Auto, Apple CarPlay, OEM-систем автопроизводителей.
Дополнительные функции: Длинное нажатие для смены ассистента, подсветка, программирование действий.
Расположение: Левая/правая спица руля, зона под большим пальцем.

Критерий выбора	Рекомендации
Интеграция с экосистемой	Проверьте поддержку вашего смартфона (iOS/Android) и автомобиля. Для Aftermarket-рулей уточните совместимость с CAN-шиной авто.
Тактильность	Предпочтите механические кнопки с чётким ходом – они надёжнее срабатывают в движении. Сенсорные требуют привыкания.
Эргономика	Кнопка должна быть доступна без изменения хвата руля. Тестируйте удобство досягаемости перед покупкой.
Задержка активации	При подключении через Bluetooth убедитесь, что время отклика не превышает 1-2 секунд.

Важно: При использовании смартфона активируйте в настройках разрешение на запуск ассистента с периферийных устройств. Для штатных систем автомобиля обновите ПО мультимедиа до актуальной версии.

Кнопки обогрева руля: особенности работы

Кнопки обогрева руля управляют нагревательными элементами, интегрированными в обод рулевого колеса. При активации они инициируют подачу тока на резистивные провода или углеродные нити внутри руля, обеспечивая быстрый нагрев поверхности. Управление осуществляется через реле или электронный блок, регулирующий температуру для предотвращения перегрева и обеспечения равномерного теплового распределения.

Функционал включает регулировку интенсивности нагрева (обычно 2-3 ступени) и автоматическое отключение при достижении заданной температуры или через запрограммированный интервал (например, 10-15 минут). Современные системы синхронизируются с климат-контролем автомобиля, активируя подогрев руля при запуске двигателя в условиях низких температур.

Ключевые аспекты работы

Характеристика	Принцип действия
Тип нагревателя	Резистивные провода или углеродное волокно, вшитые под кожу/материал руля
Защита	Термодатчики отключают питание при перегреве (>45-50°C)
Индикация	Светодиод на кнопке или проекция на приборную панель сигнализирует о работе

При выборе обратите внимание на:

Расположение кнопки: на руле, подрулевом переключателе или центральной консоли
Тип управления: сенсорные панели чувствительны к влаге, механические кнопки надежнее при -30°C
Совместимость: для послепродажной установки требуется CAN-шина, поддерживающая опцию

Разъем OBD-II для интеграции с автоэлектрикой

Разъем OBD-II (On-Board Diagnostics) представляет собой стандартизированный 16-контактный порт, обязательный для всех автомобилей, выпущенных после 2001 года в США и после 2004 года в Европе. Его основное назначение – диагностика электронных систем транспортного средства, но он также активно используется для подключения дополнительного оборудования, включая мультирули с программируемыми кнопками. Через этот интерфейс происходит прямое взаимодействие с электронными блоками управления (ЭБУ) автомобиля без необходимости вмешательства в штатную проводку.

При интеграции кнопок на руль через OBD-II обеспечивается прямой доступ к CAN/LIN-шинам автомобиля, что позволяет считывать и передавать команды напрямую в ЭБУ. Это исключает необходимость сложной разборки рулевой колонки и поиска сигнальных проводов, значительно упрощая установку и снижая риск повреждения штатной электроники. Управляющие сигналы от кнопок передаются по цифровым протоколам, обеспечивая высокую надежность и совместимость с широким спектром функций – от управления мультимедиа до активации адаптивного круиз-контроля.

Ключевые аспекты при работе с OBD-II

Принцип работы:

Устройство (адаптер или блок управления кнопок) подключается к разъему OBD-II и встает в цифровую шину обмена данными CAN/LIN.
При нажатии кнопки на руле генерируется закодированный цифровой сигнал, передаваемый через адаптер в ЭБУ.
Электронный блок управления распознает команду и активирует соответствующую функцию (например, громкость аудиосистемы или голосовой ассистент).

Характеристики и особенности:

Параметр	Описание
Расположение	Обычно в районе рулевой колонки, под приборной панелью (точное место зависит от модели авто)
Протоколы	Поддержка CAN, ISO 15765, ISO 14230 (KWP2000), ISO 9141, J1850 VPW/PWM
Напряжение	12 В (питание +16 контакт)
Совместимость	Требуется поддержка устройством протоколов, используемых в конкретном автомобиле

Советы по выбору:

Проверьте совместимость адаптера или блока управления кнопок с маркой/моделью/годом выпуска вашего авто.
Убедитесь, что устройство поддерживает необходимые функции управления (например, управление камерой, настройки климата).
Отдавайте предпочтение решениям с Plug&Play установкой и автоматическим распознаванием протоколов.
Избегайте дешевых безымянных адаптеров – некорректная работа может вызвать ошибки в ЭБУ.
При сложных настройках (переназначение кнопок) выбирайте устройства с программным обеспечением на русском языке.

Требования к совместимости с моделью авто

Ключевым критерием при выборе кнопок на руль является гарантированная совместимость с конкретной маркой, моделью и годом выпуска автомобиля. Неправильно подобранный комплект не будет корректно взаимодействовать с электроникой авто или вовсе не установится на рулевую колонку.

Производители указывают совместимость в технической документации, но для исключения ошибок рекомендуется дополнительно сверить посадочные места, тип разъемов и протоколы связи (например, CAN-bus) с оригинальными компонентами вашего автомобиля. Особенно критично это для машин с мультирулем и продвинутыми системами безопасности.

Основные аспекты совместимости

Механическое крепление: Конфигурация руля, диаметр, форма спиц и наличие технологических выемок должны соответствовать штатным параметрам.
Электрические разъемы: Тип штекера (например, Molex, AMP), количество контактов и распиновка обязаны совпадать с заводской проводкой.
Протокол обмена данными: Устройство должно поддерживать коммуникационные стандарты бортовой сети (LIN, CAN) и "понимать" команды ЭБУ автомобиля.
Функциональное соответствие: Назначение кнопок (громкость, круиз-контроль, голосовое управление) должно коррелировать со штатными возможностями авто.

Параметр	Проверка	Риск несовпадения
Модель авто / Год выпуска	Сверка с каталогом производителя кнопок	Некорректная работа или отказ систем
Тип рулевой колонки	Визуальное сравнение крепежных элементов	Невозможность физической установки
Версия ПО бортовых систем	Диагностика через OBD-сканер	Конфликт программного обеспечения

Используйте VIN-код автомобиля для точного подбора компонентов через официальные базы данных.
Проверьте наличие переходников или блоков согласования для моделей с комплексной электроникой.
Учитывайте модификации: версии с подогревом руля или сенсорными зонами требуют спецкомплектов.

Кросс-маркинг: универсальные и марочные решения

Производители предлагают два подхода к совместимости кнопок на руль: универсальные решения, рассчитанные на широкий спектр автомобилей различных марок, и марочные (OEM или совместимые аналоги), созданные под конкретные модели брендов. Универсальные варианты используют стандартизированные протоколы подключения и адаптеры, что позволяет интегрировать их в разные системы мультимедиа или управления. Марочные же кнопки дублируют оригинальный дизайн и электрические параметры штатных элементов конкретного автопроизводителя.

Ключевое отличие кросс-маркинга заключается в глубине интеграции. Универсальные кнопки часто требуют ручной настройки функций через головное устройство или блок управления, а их корпуса могут не идеально совпадать с контуром руля. Марочные решения обеспечивают "родную" посадку, полное совпадение разъемов и автоматическое распознавание системой автомобиля без дополнительного программирования, но ограничены модельным рядом.

Критерии выбора между типами

При подборе учитывайте эти аспекты:

Совместимость: Универсальные подойдут при замене ГУ или тюнинге разнородного автопарка. Марочные – для сохранения заводского функционала.
Поддерживаемые функции: OEM-решения гарантируют работу всех специфичных опций (подрулевые лепестки, голосовое управление). Универсальные могут ограничивать набор команд.
Сложность монтажа: Марочные кнопки устанавливаются как штатные (plug-and-play). Универсальные часто требуют адаптеров CAN-шины и калибровки сигналов.

Параметр	Универсальные кнопки	Марочные кнопки
Целевое применение	Разные марки авто, кастомные системы	Конкретная модель/бренд
Интеграция с авто	Требует настройки, возможны ограничения	Полная, без доработок
Ценовой диапазон	Ниже (от 500 руб.)	Выше (от 1500 руб.)
Надежность	Зависит от качества адаптера	Соответствует оригиналу

Советы при выборе: Для автомобилей премиум-сегмента (BMW, Mercedes, Audi) предпочтительны марочные решения во избежание ошибок CAN-шины. Владельцам бюджетных моделей или при установке нештатной мультимедийной системы подойдут универсальные комплекты с поддержкой Steering Wheel Interface (SWI). Всегда проверяйте список совместимости производителя и наличие декларации EAC для сертификации в РФ.

Оригинальные кнопки vs дубликаты: сравнение качества

Оригинальные кнопки производятся автопроизводителем или его сертифицированными поставщиками в строгом соответствии с техническими регламентами конкретной модели. Они проходят многоступенчатое тестирование на износостойкость, герметичность, температурную устойчивость и совместимость с электронными системами автомобиля. Гарантированное соответствие заводским параметрам обеспечивает корректную работу подрулевых систем без риска сбоев.

Дубликаты изготавливаются сторонними компаниями, часто в условиях упрощённого контроля качества. Хотя визуально они могут копировать оригинал, различия проявляются в материалах (более хрупкий пластик, дешёвая резина уплотнителей) и компонентах (микропереключатели низкого класса, тонкие дорожки на платах). Ресурс таких изделий обычно ниже на 30-50%, особенно для кнопок с частым использованием (громкость, круиз-контроль).

Ключевые отличия

Критерий	Оригинал	Дубликат
Совместимость	Полное соответствие разъёмам и протоколам связи	Риск ошибок CAN-шины из-за неидеального согласования
Защита от влаги	Двойные уплотнители, тестирование в камерах влажности	Частая деформация резиновых элементов после 1-2 зим
Механика	Хромированные/латунные контакты, ресурс ≥ 100 000 нажатий	Стальные контакты без покрытия, ресурс ≤ 50 000 нажатий

Проблемы дубликатов на практике:

Ложные срабатывания из-за дребезга контактов
Отслаивание символов с клавиш через 6-12 месяцев
Перегрев мест пайки при подключении подогрева руля

Когда дубликат оправдан:

Для автомобилей старше 8 лет с риском утилизации
При необходимости временной замены до поставки оригинала
Если производитель дубликата предоставляет лабораторные тесты (IP-класс, EMC-совместимость)

Проверка совместимости кнопок на руль через VIN-код – наиболее точный метод подбора, исключающий ошибки. VIN (Vehicle Identification Number) содержит исчерпывающую информацию о комплектации и электронной архитектуре автомобиля, включая тип рулевой колонки, версию мультируля и поддерживаемые функции.

Производители и крупные интернет-магазины предлагают онлайн-сервисы для расшифровки VIN. Достаточно ввести 17-значный код в поисковое поле на их сайте, чтобы получить список совместимых аксессуаров. Система автоматически сопоставляет параметры авто с базой данных совместимых кнопок, учитывая даже мелкие ревизии блоков управления.

Проверка совместимости кнопок по VIN-коду

Как это работает

Алгоритм проверки анализирует зашифрованные в VIN данные:

Код модели и года выпуска (символы 1-3, 10) – определяет базовую платформу авто
Заводскую комплектацию (символы 4-8) – выявляет наличие штатного мультируля, тип подушки безопасности
Электронные коды (символ 9 и 12-17) – идентифицирует версии ЭБУ и CAN-шины

Что проверяет система	Последствия несовместимости
Наличие свободных контактов в разъёме руля	Кнопки не подключатся физически
Протокол обмена данными CAN/LIN	Ошибки бортового компьютера
Поддержку функций (круиз-контроль, громкость)	"Мёртвые" кнопки
Тип подушки безопасности	Конфликт с блоком SRS

Практические рекомендации

Где найти VIN:
- Стойка лобового стекла (водительская сторона)
- Штамп на кузовной стойке (под ковриком)
- ПТС или страховой полис
Двойная проверка:
Всегда сверяйте результат с мануалом кнопок – даже при совпадении VIN возможны нюансы установки для рестайлинговых версий.
Ошибки при вводе:
Цифра 0 вместо буквы O или I вместо 1 сделает проверку бесполезной. Особое внимание – символам 12-17, где закодированы параметры электропакета.

Комплекты для самостоятельной установки

Комплекты для самостоятельной установки кнопок на руль включают все необходимые компоненты для монтажа без посещения сервиса. Они разработаны с учетом совместимости с конкретными моделями автомобилей и штатной проводкой, что минимизирует риск ошибок при подключении. Основная аудитория – автовладельцы с базовыми навыками электромонтажа, желающие сэкономить на услугах специалистов.

Стандартный комплект содержит адаптер (интерфейсный модуль), набор проводов с разъемами, крепежные элементы и детализированную инструкцию. Качество исполнения компонентов напрямую влияет на долговечность: рекомендуются комплекты с медной проводкой в термостойкой изоляции и клеммами с позолотой для защиты от окисления.

Ключевые характеристики и выбор

Принцип работы: Адаптер интегрируется между подрулевыми шлейфами и головным устройством (магнитолой/бортовым компьютером). При нажатии кнопки сигнал передается через CAN-шину или аналоговые входы, декодируется адаптером и перенаправляется на целевое оборудование.

Критерии выбора:

Совместимость: Проверьте соответствие модели авто, версии CAN-шины и головного устройства (указано в описании комплекта).
Комплектация: Наличие переходников под штатные разъемы, монтажных карт, защитных гофр.
Функционал адаптера: Поддержка мультимедийных команд (громкость, треки), голосового управления, круиз-контроля.
Безопасность: Встроенные предохранители, защита от КЗ и переполюсовки.

Советы по монтажу:

Отключите минусовую клемму АКБ перед началом работ.
Используйте пластиковые щипцы для демонтажа подушек безопасности.
Тестируйте соединения мультиметром до финальной сборки руля.
Активируйте программные настройки кнопок через меню магнитолы после установки.

Необходимые инструменты для монтажа

Для установки кнопок на руль потребуется базовый набор инструментов, обеспечивающий безопасное снятие подушек безопасности и разборку рулевой колонки.

Главное внимание уделите антистатической защите и точным приборам для работы с электроникой, так как ошибки могут повредить блок управления автомобиля.

Основные инструменты

Торцевые ключи (чаще всего 10-12 мм) для крепежа рулевой колонки и кожухов.
Набор отверток (крестовые, плоские, Torx T10-T30) для разборки пластиковых элементов.
Пластиковые монтажные лопатки для аккуратного демонтажа обшивки руля без царапин.

Электрооборудование и расходники

Мультиметр для прозвонки цепей и проверки контактов.
Изолента/термоусадка для герметизации соединений проводов.
Обжимные клещи и коннекторы (типа Molex) для создания разъемов.

Для сложных задач	Назначение
Сканер OBD2	Сброс ошибок подушек безопасности после отключения
Автосканер с доступом к CAN-шине	Программирование кнопок (для премиум-моделей)

Важно: Перед началом работ обязательно отсоедините клемму аккумулятора и выждите 15 минут для деактивации подушки безопасности.

Демонтаж подушки безопасности при установке

Демонтаж подушки безопасности (SRS) - критически важный этап при установке рулевых кнопок, требующий строгого соблюдения техники безопасности. Неправильные действия могут привести к случайному срабатыванию системы, что чревато серьезными травмами.

Перед началом работ обязательно отключите минусовую клемму аккумулятора и выждите не менее 15 минут для полного разряда конденсаторов системы SRS. Убедитесь в отсутствии статического электричества на одежде и инструментах.

Этапы демонтажа

Снятие рулевой колонки: Открутите крепежные болты/гайки, фиксирующие подушку безопасности на руле.
Отключение разъемов: Аккуратно отсоедините электрические разъемы подушки, нажав на пластиковые фиксаторы. Никогда не тяните за провода!
Извлечение модуля: Плавно извлеките модуль подушки безопасности, держа его лицевой частью (крышкой) от себя.

Извлеченную подушку безопасности храните лицевой поверхностью вверх, вдали от источников тепла и прямых солнечных лучей. Запрещено:

Бросать или ударять модуль
Проверять его мультиметром
Подключать к источнику питания

При обратной установке после монтажа кнопок:

Действие	Контрольная точка
Подключение разъемов	Должен быть слышен четкий щелчок фиксатора
Крепление модуля	Болты затягиваются с моментом, указанным в сервисной книжке
Проверка системы	Индикатор SRS на панели приборов должен погаснуть после запуска двигателя

Канавки и крепежи в рулевой ступице

Канавки представляют собой специальные пазы или углубления на тыльной стороне рулевого колеса, спроектированные для скрытого размещения проводов от кнопок. Они обеспечивают аккуратную прокладку кабелей, предотвращая их перегибы и повреждения при повороте руля. Глубина и ширина канавок варьируются в зависимости от модели, влияя на совместимость с толщиной проводки конкретных кнопочных модулей.

Крепежные элементы в ступице – это металлические или пластиковые фиксаторы (обычно резьбовые отверстия, клипсы или защелки), предназначенные для надежного монтажа самой кнопочной панели или шлейфа. Они гарантируют отсутствие люфта и вибраций во время эксплуатации. Конструкция крепежей должна соответствовать посадочным местам на обратной стороне кнопочного блока, обеспечивая плотное прилегание без зазоров.

Ключевые аспекты и рекомендации

Типы крепежных систем:

Резьбовые соединения (винты/болты): Максимальная надежность, требуют точного совпадения отверстий.
Пластиковые клипсы-защелки: Быстрый монтаж/демонтаж, но менее устойчивы к механическим нагрузкам.
Магнитные фиксаторы (редко): Удобство установки, подходят для легких панелей.

Принцип работы: Провода от кнопок укладываются в канавки, защищающие их от перетирания об элементы рулевой колонки. Кнопочный блок крепится к ступице через совмещение его монтажных точек с крепежами руля. Физическое соединение обеспечивает стабильность, а канавки сохраняют целостность проводки при полном повороте руля в обе стороны.

Советы при выборе:

Убедитесь, что шаг и диаметр крепежных отверстий на руле полностью соответствуют посадочным элементам кнопок.
Проверьте глубину канавок – она должна вмещать все провода без усиленной укладки.
Отдавайте предпочтение металлическим резьбовым креплениям для тяжелых или часто используемых кнопок.
Избегайте моделей с пластиковыми клипсами, если руль подвергается сильным вибрациям (гоночные симуляторы).

Параметр	Важность	Риск при несоответствии
Совпадение крепежных отверстий	Критично	Невозможность установки, люфт
Глубина канавок	Высокая	Передавливание проводов, заклинивание руля
Материал крепежей	Средняя	Поломка фиксаторов, отрыв кнопок

Калибровка кнопок через диагностический сканер

Калибровка мультифункциональных кнопок на руле с помощью диагностического сканера требуется при замене рулевого модуля, подрулевых переключателей, после сбоев программного обеспечения или некорректной реакции системы на нажатия. Процедура синхронизирует физические команды водителя с электронными блоками управления автомобиля (ЭБУ), восстанавливая функциональность кнопок.

Сканер подключается к OBD-II порту машины и запускает специализированное ПО для работы с конкретной маркой/моделью. Алгоритм калибровки зависит от архитектуры бортовой сети: в одних случаях выполняется автоматическая адаптация после сброса ошибок, в других – требуется ручной ввод параметров или последовательная активация каждой кнопки согласно инструкциям на экране устройства.

Ключевые этапы процедуры

Подготовка: включение зажигания при заглушенном двигателе, проверка напряжения аккумулятора (мин. 12.5 В).
Диагностика: сканирование ЭБУ на наличие ошибок (коды типа U1000, B1035), их предварительное удаление.
Выбор раздела: переход в меню сканера "Рулевое управление" → "Адаптация кнопок" или "Сервисные функции".
Калибровка: пошаговое нажатие кнопок в указанном ПО порядке с подтверждением каждой команды.
Проверка: тестирование работоспособности после завершения цикла обучения.

Типы сканеров для калибровки

Тип устройства	Возможности	Примеры моделей
Мультимарочные	Базовая адаптация для распространенных марок	Launch CReader V+, Autel MaxiCOM
Официальные дилерские	Глубокая калибровка с доступом к скрытым параметрам	VAS (VAG), Star Diagnosis (Mercedes)
Профессиональные	Поддержка эксклюзивных протоколов, программирование	LAUNCH X431, Snap-on MODIS

Критические нюансы: использование актуальных версий ПО сканера, соблюдение временных интервалов между нажатиями (2-3 сек), обязательная инициализация рулевого угла датчика после калибровки. При сбоях процедуру повторяют с предварительной перезагрузкой ЭБУ руля.

Настройка функций в штатном бортовом компьютере

Штатный бортовой компьютер (БК) позволяет адаптировать работу рулевых кнопок под индивидуальные предпочтения водителя. Настройки обычно доступны через меню мультимедийной системы или отдельный раздел "Управление рулём" в настройках автомобиля. Для входа в режим программирования требуется зажигание в положении ON без запуска двигателя.

Доступные параметры конфигурации варьируются в зависимости от модели авто и версии ПО, но чаще всего включают переназначение действий для мультифункциональных клавиш, регулировку громкости голосовых подсказок и выбор активных профилей для кнопок с двойным функционалом (например, переключение треков/радиостанций длительным нажатием).

Ключевые аспекты настройки

Переназначение кнопок: В меню "Кнопки руля" выбирается конкретная клавиша и назначается одна из доступных функций из списка (управление круиз-контролем, голосовой помощник, смена режима дисплея).
Калибровка сенсорных панелей: Для моделей с сенсорными зонами выполняется обучение системы распознаванию касаний в сервисном меню.
Адаптация чувствительности: Регулировка силы нажатия для кнопок с механическим приводом (особенно актуально после замены элементов).

Важно: После внесения изменений обязательно выполните тестовые нажатия для проверки корректности работы. При сбоях используйте опцию "Восстановить настройки по умолчанию".

Тип настройки	Где найти	Особенности
Перепрограммирование клавиш	Меню "Рулевое управление" → "Настройка кнопок"	Недоступно для кнопок безопасности (например, SOS)
Регулировка подсветки	Экран "Комфорт" → "Подсветка элементов"	Зависит от общего уровня яркости приборной панели
Сброс параметров	Системные настройки → "Заводские параметры"	Удаляет все пользовательские конфигурации

Сброс ошибок после подключения нового модуля

После установки модуля кнопок на руль в диагностической системе автомобиля часто фиксируются ошибки типа "обрыв цепи" или "неисправность устройства". Это происходит из-за временного несоответствия между конфигурацией ЭБУ и новым оборудованием. Бортовой компьютер требует адаптации для распознавания дополнительного модуля и корректной интерпретации его сигналов.

Ошибки сопровождаются загоранием индикаторов на приборной панели (например, Check Engine) и сохраняются в памяти даже при исправном подключении. Невыполненный сброс приводит к ложным срабатываниям аварийных предупреждений и некорректной работе мультимедийной системы или круиз-контроля.

Процедуры устранения ошибок

Используйте следующие методы в порядке увеличения сложности:

Автоматическая адаптация: Совершите 2-3 поездки (15+ минут) с полным циклом "зажигание-двигатель-остановка". Система может самостоятельно распознать модуль.
Ручной сброс через АКБ:
- Отсоедините отрицательную клемму аккумулятора
- Выждите 10-15 минут
- Нажмите педаль тормоза для полного разряда цепей
- Подключите клемму обратно
Диагностический сканер:
- Подключите OBD2-адаптер
- В меню "ЭБУ рулевой колонки" выберите "Сброс ошибок"
- Выполните процедуру калибровки (при наличии опции)

Метод	Эффективность	Риски
Автоадаптация	70% для простых систем	Нулевые
Сброс через АКБ	85%	Сброс настроек радио/климата
OBD2-сканер	98%	Требует совместимого оборудования

Важно: При повторном появлении ошибки после сброса проверьте: контакты разъемов, целостность шлейфа и совместимость модуля с вашей моделью авто. Для CAN-шин может потребоваться перепрошивка блока управления.

Проблемы с контактами: профилактика окисления

Окисление контактов в подрулевых переключателях возникает из-за постоянного воздействия влаги, перепадов температур и естественного старения материалов. Особенно уязвимы медные и алюминиевые элементы, которые со временем покрываются непроводящим оксидным слоем, нарушающим передачу сигнала.

Результатом окисления становятся нестабильная работа кнопок: ложные срабатывания, полное игнорирование нажатий или "плавающие" неполадки. В критических случаях требуется замена всего модуля управления, тогда как своевременная профилактика многократно продлевает срок службы.

Эффективные методы предотвращения окисления

Герметизация контактных групп: Нанесение силиконовых диэлектрических смазок (Permatex, Liqui Moly) создаёт водоотталкивающий барьер. Обновляйте покрытие каждые 2 года.
Регулярная диагностика: При появлении первых сбоев разберите блок, протрите контакты безворсовой салфеткой, смоченной изопропиловым спиртом.
Защита от влаги: Используйте термоусадочные трубки на разъёмах, избегайте мойки руля агрессивными средствами, контролируйте влажность в салоне.
Механическая чистка: Для сильно окисленных поверхностей применяйте ластик-стирашку или стекловолоконную кисть без абразивных паст.

Сравнение защитных составов:

Тип обработки	Рекомендуемые средства	Периодичность
Консервация	Спрей-стабилизатор CRC Electrical Contact Cleaner	1 раз в 3 года
Экспресс-очистка	Аэрозоль WD-40 Specialist Contact Cleaner	По мере необходимости
Долговременная защита	Паста MG Chemicals Silicone Conformal Coating	При установке новых кнопок

При выборе материалов избегайте токопроводящих графитовых смазок и составов на масляной основе – они притягивают пыль. Для автомобилей в приморском климате или при частой эксплуатации в дождь обязательна комплексная обработка: чистка + герметик + внешняя изоляция разъёмов.

Чистка кнопок без повреждения электроники

Регулярная чистка кнопок руля предотвращает залипание, снижение чувствительности и продлевает срок службы элементов управления. Основная задача – эффективно удалить загрязнения (жир, пыль, пот), не допуская проникновения влаги внутрь электронных компонентов и механических повреждений контактов.

Используйте только безопасные методы, исключающие прямой контакт жидкости с токопроводящими частями. Крайне важно учитывать конструкцию конкретного руля: наличие щелей вокруг кнопок, тип материала (резина, пластик, хром) и отсутствие гарантийных пломб, которые могут быть повреждены при разборке.

Безопасные методы и материалы

Отключение питания: Снимите клеммы с аккумулятора автомобиля перед чисткой.
Сухая чистка: Используйте мягкую кисточку (косметическую или для электроники) или баллончик со сжатым воздухом для удаления пыли из щелей.
Влажные салфетки: Специализированные салфетки для электроники или автоинтерьера, слегка смоченные изопропиловым спиртом (не более 70% концентрации).

Запрещенные действия

Заливание жидкостей: Не лейте воду, спирт или чистящие средства непосредственно на кнопки.
Агрессивная химия: Избегайте растворителей (ацетон, бензин), абразивов и составов для стекол.
Избыточная влага: Не используйте мокрые тряпки или губки. Влагу наносите только на инструмент (салфетку/палочку).

Пошаговая инструкция

Обесточьте автомобиль, сняв минусовую клемму АКБ.
Удалите сухую пыль кисточкой/воздухом под углом 45° к щелям.
Протрите поверхности кнопок салфеткой с изопропиловым спиртом, избегая сильного нажатия.
Для стойких загрязнений: нанесите спирт на ватную палочку, аккуратно обработайте края кнопки, не допуская стекания жидкости.
Дождитесь полного высыхания (15-20 минут) перед подключением АКБ.

Замена изношенных кнопок: пошаговая инструкция

Перед началом работ обесточьте автомобиль, отсоединив отрицательную клемму аккумулятора. Подготовьте новые кнопки, соответствующие модели руля, и необходимые инструменты: пластиковые монтажные лопатки, отвертки Torx (чаще T10-T30) или шестигранники.

Изучите схему разборки конкретного руля в сервисном руководстве, так как конструкция креплений (клипсы, винты под заглушками) варьируется у разных производителей. Убедитесь в наличии свободного доступа к зоне монтажа – при необходимости демонтируйте мешающие элементы (нижние кожухи руля, подрулевые переключатели).

Процесс замены

Демонтаж подушки безопасности
Открутите крепежные винты (обычно расположены по бокам руля) с помощью Torx. Аккуратно отсоедините желтый разъем питания подушки, приподняв фиксатор, и уберите модуль в безопасное место лицевой стороной вверх.
Снятие рулевого колеса
Отключите разъемы кнопок и шлейфы мультируля. Отметьте положение руля на вале маркером. Ослабьте центральный крепежный болт (часто требует головку на 19-24 мм), снимите руль, аккуратно покачивая его из стороны в сторону.
Разборка руля
- Снимите задние декоративные накладки, отщелкнув пластиковые фиксаторы лопаткой.
- Выкрутите винты, удерживающие каркас кнопок (обычно скрыты под резиновыми заглушками).
- Извлеките старый блок кнопок, отсоединив внутренние шлейфы от разъемов.
Установка новых кнопок
Подключите шлейфы к новой панели управления. Совместите ее с посадочным местом, закрепите винтами. Убедитесь в отсутствии перегибов проводов. Соберите руль в обратном порядке.
Проверка функциональности
Подключите аккумулятор. Запустите двигатель и протестируйте все кнопки (громкость, круиз-контроль, голосовое управление). Убедитесь в отсутствии ошибок на приборной панели.

Критичные ошибки	Последствия
Неотключенный аккумулятор	Срабатывание подушки безопасности, повреждение электроники
Перепутанные шлейфы	Некорректная работа систем, замыкание
Повреждение фиксаторов	Дребезг кнопок, люфт панели

Важно: При замене кнопок с подогревом или сенсорным управлением используйте только оригинальные комплектующие – несовместимые аналоги могут нарушить работу CAN-шины. Для моделей с адаптивным круиз-контролем после установки потребуется калибровка датчиков на СТО.

Защита от залипания в зимний период

Низкие температуры и повышенная влажность зимой провоцируют залипание кнопок на руле. Конденсат, образующийся при перепадах температур, замерзает внутри механизмов или на контактах, блокируя нажатия. Особенно критично это для кнопок управления мультимедиа и круиз-контролем, требующих быстрого реагирования.

Производители применяют специальные инженерные решения для защиты от обледенения. Ключевые подходы включают герметизацию токопроводящих элементов, использование морозостойких материалов и особых конструктивных форм, минимизирующих накопление влаги. Отсутствие такой защиты ведет к снижению функциональности рулевого управления в холодное время года.

Технические требования при тюнинге руля

При интеграции дополнительных кнопок критично обеспечить сохранение работоспособности штатных систем безопасности. Подушка безопасности (Airbag) не должна подвергаться механическому воздействию или смещению, а конструкция обода и спиц обязана выдерживать эксплуатационные нагрузки.

Электрические подключения требуют соответствия параметрам бортовой сети автомобиля. Несоблюдение номинальных значений напряжения/тока, некачественная изоляция или ошибки коммутации проводов могут вызвать сбои CAN-шины, повреждение ЭБУ или возгорание.

Ключевые аспекты технических требований

Механическая совместимость:
- Габариты и форма кнопок/панелей не должны нарушать эргономику руля
- Крепления обязаны исключать самопроизвольное отсоединение элементов при вибрациях

Электрические параметры:

Параметр	Требование
Напряжение	12В ±10% (24В для грузового транспорта)
Ток нагрузки	С запасом +20% к максимальному току кнопки
Изоляция	Двойная защита проводов, термостойкие оболочки

Интеграция с электроникой авто:
- Использование штатных разъемов мультируля или адаптеров с корректной распиновкой
- Подключение через блоки согласования для CAN/LIN-шин
- Отсутствие паразитных наводок на аудиосистему и датчики
Юридические нормы:
- Сохранение сертификации подушек безопасности (ECE R12)
- Запрет на установку кнопок, дублирующих функции ПДД (например, управление ДХО)

Обязательна проверка отсутствия ошибок в диагностических системах после установки. При подключении к CAN-шине требуется программная адаптация параметров шины для предотвращения конфликтов адресов.

Легальность установки: вопросы сертификации

Установка нештатных кнопок на рулевое колесо напрямую затрагивает вопросы соответствия транспортного средства требованиям Технического регламента Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Данный регламент строго регламентирует внесение изменений в конструкцию автомобиля, особенно в части систем управления, к которым относится рулевой комплекс.

Любая модификация руля, включая интеграцию дополнительных кнопок, считается изменением конструкции. Для легализации таких изменений в России и странах ЕАЭС необходимо пройти процедуру предварительной оценки соответствия установленного оборудования и последующего оформления в органах ГИБДД. Ключевым аспектом является наличие сертификата соответствия или декларации о соответствии на сами кнопки/управляющий модуль, выданного аккредитованным органом по сертификации.

Ключевые аспекты и требования

Основные нормативные требования и этапы легализации включают:

Сертификация оборудования: Устанавливаемые кнопки и связанные с ними компоненты (шлейфы, блоки управления) должны иметь действующий сертификат/декларацию ТР ТС, подтверждающий их безопасность и электромагнитную совместимость (ЭМС).
Безопасность монтажа: Крепление кнопок не должно ухудшать эргономику руля, снижать его прочность, мешать обзору приборов или создавать риск травмирования водителя (острые кромки, выступы). Подключение к электропроводке требует защиты цепей предохранителями, использования термоусадки, надежной изоляции.
Прохождение технической экспертизы: После установки в сертифицированном сервисе требуется получить заключение предварительной технической экспертизы конструкции ТС (выдается специализированными организациями), подтверждающее безопасность внесенных изменений.
Регистрация в ГИБДД: С заключением экспертизы, сертификатами на оборудование, заявлением и документами на автомобиль необходимо обратиться в ГИБДД для внесения изменений в ПТС/СРТС и регистрации переоборудования.

Важно: Установка кнопок, не имеющих сертификатов ТР ТС, или самостоятельный монтаж без последующего оформления считается нарушением. Это влечет:

Отказ в проведении государственного технического осмотра.
Административную ответственность по ст. 12.5 КоАП РФ (управление ТС с неисправностями или условиями, при которых эксплуатация запрещена) – штраф или лишение прав.
Проблемы при ДТП (возможное признание вины из-за неисправного нелегального оборудования).
Аннулирование страховых выплат по ОСАГО/КАСКО при выявлении нелегальных изменений как причины аварии.

Советы по выбору с точки зрения легальности:

Запрашивайте сертификаты: Перед покупкой комплекта кнопок требуйте у продавца копию сертификата/декларации ТР ТС на конкретную модель.
Выбирайте сертифицированные сервисы: Установку производите только в техцентрах, имеющих лицензию на работы по изменению конструкции ТС и опыт оформления документации в ГИБДД.
Избегайте "универсальных" noname-решений: Отдавайте предпочтение комплектам известных брендов (например, для конкретной марки авто) – вероятность наличия сертификатов у них выше.
Уточняйте комплектацию: Убедитесь, что сертификат распространяется на весь комплект (кнопки, проводка, контроллер), а не только на часть компонентов.

Топ-5 производителей мультирулей

Выбор производителя мультируля напрямую влияет на совместимость, надежность и удобство управления мультимедийной системой автомобиля. Известные бренды гарантируют соответствие заявленным характеристикам, качественную сборку и длительный срок службы кнопок.

При составлении рейтинга учитывались ассортимент моделей, совместимость с различными авто и магнитоллами, качество материалов, отзывы пользователей и доступность на рынке. Особое внимание уделялось производителям с проверенной репутацией в сегменте автомобильной электроники.

Лучшие бренды мультимедийных рулевых адаптеров

Pioneer
Лидер в интеграции с родными системами авто. Отличаются точным соответствием заводским разъемам, поддержкой CAN-шины, плавной работой кнопок. Широкий модельный ряд покрывает большинство марок.
Connects2
Специализируется на универсальных адаптерах для старых и новых авто. Предлагает решения с поддержкой Android Auto/CarPlay через руль. Хорошее сочетание цены и функциональности.
Axxess
Фокус на совместимости с американскими и азиатскими брендами. Особо прочные корпуса кнопок, встроенные защиты от перегрузок. Часто включают программируемые клавиши.
Stinger
Инновационные модели с Bluetooth-связью вместо проводного подключения. Выделяются простотой установки и настройки. Подходят для нестандартных рулей.
Metz Connect
Немецкое качество сборки и материалов. Точная работа сенсорных и механических кнопок в любых температурных условиях. Оптимальны для премиальных авто.

Выбор для премиальных марок

Для владельцев автомобилей премиальных марок (BMW, Mercedes-Benz, Audi, Lexus, Porsche, Land Rover и т.д.) выбор рулевых кнопок требует особого подхода. Основной акцент смещается с базовой функциональности на бесшовную интеграцию с системами автомобиля, высочайшее качество материалов и исполнения, а также соответствие премиальному дизайну интерьера. Универсальные решения здесь часто неприемлемы.

Ключевым критерием становится поддержка специфических протоколов связи и функций бренда (например, iDrive, COMAND, MMI). Кнопки должны обеспечивать доступ ко всем возможностям бортового компьютера, мультимедиа, круиз-контроля и телематики без ограничений. Материалы (металл, качественный софт-тач пластик, карбон, кожа) и тактильные ощущения (ход клавиш, отклик) обязаны соответствовать уровню отделки салона премиального автомобиля.

Критерии выбора и особенности

При подборе рулевых кнопок для премиальных моделей обращайте внимание на следующие аспекты:

Полная совместимость: Кнопки должны быть разработаны специально для вашей конкретной модели, года выпуска и комплектации. Используйте только оригинальные запчасти (OEM) или совместимые решения высокого класса от проверенных производителей, гарантирующие работу со всеми системами автомобиля.
Качество материалов и сборки: Ищите кнопки из металлических сплавов (алюминий, магний), покрытые качественным пластиком с текстурой, максимально близкой к заводской. Кнопки должны иметь четкий, приятный ход без люфтов и скрипов.
Интеграция подсветки: Подсветка кнопок должна идеально совпадать по цвету (обычно белый, красный или синий в зависимости от бренда) и интенсивности с подсветкой приборной панели и других элементов салона. Поддержка регулировки яркости обязательна.
Функциональность: Кнопки должны обеспечивать доступ ко всем штатным функциям руля: управление аудиосистемой, голосовыми командами, бортовым компьютером, круиз-контролем/адаптивным круиз-контролем, телефоном, мультимедийным экраном. Для моделей с подрулевыми лепестками переключения передач их качество также критично.
Дизайн: Внешний вид кнопок обязан идеально вписываться в дизайн руля и салона, не создавая ощущения "инородного" элемента. Форма, расположение и надписи/пиктограммы должны соответствовать заводскому исполнению.
Профессиональный монтаж: Установка на премиальные автомобили часто требует не только физической замены кнопок, но и программирования модулей (кодирования). Доверяйте эту работу только специализированным сервисам, имеющим опыт работы с вашей маркой и необходимое диагностическое оборудование (например, BMW ISTA, Mercedes XENTRY, VAS/VCDS для VAG).

Параметр	Важность для Премиум	Рекомендации
Совместимость	Критическая	Только оригинал (OEM) или совместимые решения премиум-класса с гарантией полной функциональности для конкретной VIN-модели.
Материалы и Качество	Критическая	Металл, карбон, кожа, качественный пластик с идеальной подгонкой и тактильными ощущениями как у штатных элементов.
Подсветка	Высокая	Идеальное совпадение цвета и яркости с салонной подсветкой, поддержка регулировки.
Функциональность	Высокая	Поддержка всех систем автомобиля (адаптивный круиз, голосовое управление, телематика).
Дизайн	Высокая	Полное визуальное и эргономическое соответствие оригинальному рулю и интерьеру.
Монтаж	Высокая	Только в специализированных сервисах с брендовым оборудованием для программирования.

Советы по выбору: Отдавайте предпочтение оригинальным запчастям (OEM) – это гарантия идеальной совместимости, качества и долговечности. Если рассматриваете альтернативы, выбирайте продукцию только от авторитетных производителей, специализирующихся на конкретной премиальной марке, с подтвержденными отзывами и гарантией. Никогда не экономьте на установке – некорректный монтаж или кодирование могут привести к сбоям в работе дорогостоящих систем автомобиля.

Важные параметры при покупке б/у кнопок

При выборе бывших в употреблении кнопок на руль критически важно оценить их текущее состояние и соответствие техническим требованиям. Пренебрежение ключевыми характеристиками может привести к быстрому выходу детали из строя или некорректной работе систем автомобиля.

Тщательная проверка следующих параметров минимизирует риски и обеспечит безопасную эксплуатацию. Уделите особое внимание визуальному осмотру и функциональному тестированию перед покупкой.

Критерии оценки

Совместимость с авто
- Подтверждение модели, года выпуска и комплектации ТС
- Соответствие разъёмов и распиновки (проверьте по VIN)
Физический износ
- Целостность пластика: отсутствие трещин, сколов, потёртостей
- Состояние символов/подсветки: стирание недопустимо
- Фиксация в посадочном месте: исключите люфт
Электротехнические характеристики
- Работоспособность всех клавиш (мультиметром при разборке)
- Отсутствие окислов на контактах и в штекерах
- Целостность шлейфа/проводов (разрывы, переломы, перетёртости)
Комплектность
- Наличие родных крепежей и заглушек
- Соответствие длины штатной проводки
- Штекеры без повреждённых фиксаторов

Параметр	Риск при игнорировании	Способ проверки
Соответствие протокола связи	Ошибки CAN-шины, отказ систем	Тест на совместимом авто или диагностическим сканером
Герметичность корпуса	Короткое замыкание, окисление	Осмотр уплотнителей, следов влаги внутри
История установки	Скрытые повреждения от неквалифицированного монтажа	Запрос фото предыдущего места установки

Проведите визуальную диагностику при естественном освещении – микротрещины видны под углом.
Запросите видео-тест с демонстрацией работы каждой кнопки на рабочей панели.
Сравните маркировки оригинальных компонентов (номера на чипах, логотипы производителя).

Гарантийные обязательства производителей

Гарантийные обязательства на рулевые кнопки предоставляются производителем для покрытия производственных дефектов и преждевременных отказов компонентов. Стандартный срок гарантии варьируется от 1 до 3 лет в зависимости от бренда и класса продукции. Гарантия распространяется на неисправности, возникшие при корректной эксплуатации: отказ переключателей, повреждение проводки внутри модуля, механическое разрушение корпуса при отсутствии внешних воздействий.

Для активации гарантии покупатель обязан предоставить оригинальный чек или гарантийный талон с печатью продавца, сохранить заводскую упаковку и идентификационные стикеры на устройстве. Обязательным условием является установка кнопок авторизованными сервисными центрами или с соблюдением инструкций производителя – самостоятельная неквалифицированная интеграция часто служит основанием для отказа в обслуживании.

Критические условия аннулирования гарантии

Механические повреждения (трещины от ударов, следы вскрытия корпуса)
Коррозия контактов из-за попадания жидкостей или химических веществ
Подключение к бортовой сети с напряжением, превышающим указанное в спецификациях
Модификация конструкции или несанкционированный ремонт

Тип неисправности	Гарантийный случай	Негарантийный случай
Отказ кнопки "громкость"	Заводской брак микропереключателя	Замыкание после попадания кофе на клавишу
Нестабильная работа режима "cruise control"	Обрыв шлейфа внутри рулевой колонки	Повреждение при самостоятельной установке

Рекомендуется проверять в гарантийном талоне пункт о покрытии CAN-шины – некоторые производители исключают ответственность за сбои в цифровых интерфейсах. При спорных ситуациях требовать экспертизу у официального дистрибьютора.

Тест кнопок перед установкой: как проверить

Перед монтажом кнопок на руль обязательно выполните функциональную проверку. Это предотвратит разборку рулевой колонки из-за бракованных элементов. Используйте мультиметр для базовой диагностики контактов и целостности цепи.

Проверьте физическое соответствие разъемов и посадочных мест на руле. Убедитесь, что геометрия кнопок совпадает с штатными отверстиями, а фиксаторы не повреждены. Особое внимание уделите длине проводов – их должно хватить для комфортного подключения.

Пошаговая процедура тестирования

Визуальный осмотр
- Целостность корпуса: отсутствие трещин, сколов
- Состояние контактов: чистота, отсутствие окислов
- Качество шлейфов: перетиры, переломы проводов
Электрическая проверка мультиметром
- Режим "прозвонки": сопротивление между контактами при нажатии
- Отпущенная кнопка: разрыв цепи (бесконечное сопротивление)
- Нажатая кнопка: замыкание (~0 Ом)
Тест дополнительных функций
- Подсветка: подача 12V на контакты светодиода
- Энкодеры: плавность вращения, фиксация положений
- Аналоговые джойстики: изменение сопротивления при перемещении

Тип кнопки	Параметр проверки	Нормальные показатели
Тактовая	Сопротивление при нажатии	0.2-0.5 Ом
Переключатель	Фиксация положений	Четкий щелчок, отсутствие люфта
С подсветкой	Напряжение питания	Соответствие маркировке (6V/12V)

При выявлении отклонений немедленно замените компонент. Не устанавливайте кнопки с нестабильным контактом – это приведет к сбоям в работе мультимедиа или круиз-контроля. Для CAN-кнопок используйте диагностический сканер для проверки кодов команд.

Отзывы владельцев: анализ распространенных проблем

Анализ отзывов владельцев выявляет ряд типичных сложностей, связанных с кнопками на руле. Пользователи регулярно отмечают определенные болевые точки, возникающие в процессе эксплуатации этих систем.

Наиболее частые замечания концентрируются на надежности, совместимости и удобстве использования. Эти аспекты напрямую влияют на удовлетворенность автовладельцев функционалом мультируля.

Ключевые проблемы по мнению пользователей

Преждевременный выход из строя: Кнопки теряют тактильный отклик, перестают срабатывать или требуют многократного нажатия. Особенно критикуются резиновые мембраны в бюджетных решениях.
Проблемы совместимости: Отсутствие реакции на команды после установки неоригинальных кнопок или магнитолы. Требуется сложное программирование или установка дополнительных интерфейсных модулей.
Эргономические недочеты: Неудобное расположение кнопок (слишком далеко/близко), мелкие размеры, отсутствие подсветки или неинтуитивная разметка, затрудняющая использование без визуального контроля.
Помехи от электрооборудования: Самопроизвольные срабатывания или "залипание" сигналов (особенно в системах с шиной CAN) при скачках напряжения или некачественной установке.

Тип проблемы	Частота упоминаний	Типичные модели
Механический износ кнопок	Высокая	Бюджетные комплекты, авто старше 7 лет
Ошибки адаптации	Средняя	Универсальные кнопки, гибридные аудиосистемы
Отсутствие подсветки	Умеренная	Базовые комплектации

Владельцы подчеркивают важность тщательной диагностики проводки перед установкой и рекомендуют выбирать решения с металлическими контактами вместо резиновых. Особое внимание в отзывах уделяется необходимости проверки совместимости с конкретной моделью авто и аудиоголовки, так как несоответствие протоколов связи - распространенная причина неработоспособности.

Стоимость компонентов и работ

Цена оснащения автомобиля кнопками на руль варьируется в очень широких пределах и зависит от множества факторов: типа и количества кнопок, совместимости с моделью автомобиля, необходимости дополнительных модулей и сложности установки, а также выбора между оригинальными (OEM) и универсальными (aftermarket) решениями.

Стоимость складывается из двух основных составляющих: цены самих компонентов (кнопки, жгут проводов, блок управления/интерфейс) и оплаты работ по установке и программированию. Экономия на одном из этих пунктов часто влечет за собой компромиссы в качестве, надежности или функциональности.

Детализация затрат

Основные статьи расходов при установке кнопок на руль:

Тип затрат	Диапазон цен (ориентировочно, РФ)	Комментарии
Компоненты (OEM)	5 000 - 40 000+ ₽	Зависит от модели авто, комплектности (кнопки, подрулевые лепестки, жгут, контроллер), новизны. Оригинальные детали дороги, но гарантируют идеальную интеграцию.
Компоненты (Универсальные)	1 500 - 15 000 ₽	Более доступные решения с базовым функционалом (управление мультимедиа/телефоном). Качество и совместимость могут сильно различаться.
Работы по установке	2 000 - 10 000 ₽	Включает разбор руля/рулевой колонки, прокладку проводки, подключение. Сложность выше для моделей с подушкой безопасности и мультирулем.
Программирование / Адаптация	1 000 - 8 000 ₽	Необходимо для интеграции с бортовым компьютером (особенно для OEM кнопок). Требует спецоборудования и квалификации.

Ключевые факторы, влияющие на итоговую стоимость:

Марка и модель автомобиля: Для премиальных или новых моделей запчасти и работы дороже.
Тип руля и наличие мультируля: Установка в мультируль сложнее и дороже.
Необходимость интерфейсного модуля: Требуется для связи универсальных кнопок или OEM-кнопок на старых авто с штатной аудиосистемой/бортовым компьютером (+3 000 - 15 000 ₽ к стоимости компонентов).
Функционал кнопок: Простые медиакнопки дешевле, чем кнопки круиз-контроля, голосового управления или сложного мультифункционального блока.
Источник компонентов: Новые оригинальные (самые дорогие), б/у оригинальные (дешевле, но риск), новые универсальные (самый бюджетный вариант).
Уровень сервиса: Стоимость работ в официальном дилерском центре, специализированной мастерской или у частного мастера существенно различается.

Важные предупреждения:

Экономия на дешевых некачественных комплектах часто приводит к быстрому выходу кнопок из строя, проблемам с контактами или даже коротким замыканиям.
Неквалифицированная установка, особенно связанная с подушкой безопасности и рулевой колонкой, может быть опасна и привести к повреждениям дорогостоящих компонентов автомобиля.
Отсутствие должного программирования (если оно требуется) сделает кнопки неработоспособными или ограничит их функционал.

Совет по выбору: Тщательно взвесьте необходимость OEM-решения против универсального. Для сохранения гарантии на новый авто или безупречной интеграции выбирайте оригинальные компоненты и установку у дилера/сертифицированного специалиста. Для бюджетной интеграции базовых функций на старый автомобиль можно рассмотреть качественные универсальные комплекты, но обязательно доверьте установку опытному автоэлектрику. Всегда запрашивайте детализированный расчет (прайс) на компоненты и работы до начала монтажа.

Критичные ошибки при выборе комплекта

Пренебрежение совместимостью с моделью автомобиля и типом руля – основная причина неработоспособности системы. Несоответствие разъемов, протоколов связи CAN-шины или конструкции спицы руля делает установку невозможной без дорогостоящих переделок.

Выбор исключительно по цене в ущерб качеству материалов и электроники приводит к быстрому выходу кнопок из строя. Дешевый пластик трескается, контакты окисляются, а нестабильная работа микроконтроллера вызывает сбои в управлении мультимедиа или круиз-контролем.

Типичные ошибки покупателей

Игнорирование типа разъёма подушки безопасности – несовпадение коннекторов (например, треугольный вместо квадратного) блокирует монтаж без опасного вмешательства в проводку.
Отсутствие проверки поддержки CAN-протокола – комплект без декодера сигналов для конкретного авто не передаст команды на головное устройство или ЭБУ.
Неправильный подбор крепежа и формы накладок – приводит к перекосу элементов, трению об обшивку руля или ненадежной фиксации во время движения.
Пренебрежение функциональным минимумом – выбор комплекта без кнопок для ключевых систем (громкость, голосовой помощник, переключение треков) снижает удобство эксплуатации.
Установка без профессиональной диагностики – самовольное подключение к шине данных может вызвать ошибки ЭБУ и отказ систем безопасности (ABS, ESP).

Несоответствие климатическим требованиям – комплекты без защиты от влаги/перепадов температур для регионов с высокой влажностью или морозами быстро теряют работоспособность. Деградация резиновых уплотнителей или замерзание контактов – частый результат.

Будущее тактильного управления на руле

Развитие тактильных интерфейсов на руле движется к полной замене физических кнопок сенсорными поверхностями, интегрированными непосредственно в обод. Технологии локальной тактильной обратной связи (Haptics 2.0) позволят создавать динамические "кнопки" в любой точке руля – при нажатии пользователь будет ощущать вибрацию или импульс, точно имитирующий механическое нажатие. Это откроет путь к полностью настраиваемым зонам управления, где функции кнопок можно перепрограммировать под конкретные задачи или водителя.

Интеграция с дополненной реальностью (AR) станет ключевым элементом: проекционные дисплеи будут синхронизироваться с сенсорными зонами руля, подсвечивая активные элементы и отображая их назначение в реальном времени. Биометрические датчики в рулевой обшивке смогут распознавать положение пальцев, предотвращая случайные нажатия, а искусственный интеллект адаптирует интерфейс под стиль вождения и частоту использования функций. Основной вызов – обеспечение "слепого" использования без отвлечения от дороги, что потребует сложных алгоритмов предсказания действий водителя.

Ключевые технологические тренды

Электроактивные полимеры (EAP): Материалы, меняющие форму под напряжением, для создания динамических рельефных кнопок.
Силовая обратная связь: Моторчики, генерирующие сопротивление при "нажатии" виртуальной кнопки.
Распределенные сенсоры: Сеть емкостных и термальных датчиков для распознавания жестов (смахивание, сжатие).

Этапы внедрения

Гибридные системы (физические кнопки + сенсорные панели с тактильной отдачей).
Полностью сенсорные рули с адаптивными зонами управления и AR-подсказками.
Беспроводные рули с автономными интерфейсами для автономных транспортных средств.

Список источников

При подготовке материалов о кнопках на руле использовались проверенные технические источники, гарантирующие точность описания функциональности, конструктивных особенностей и принципов работы данных систем. Анализ включал актуальные данные о современных решениях и технологических трендах в автомобильной индустрии.

Для формирования объективных рекомендаций по выбору и эксплуатации рулевых кнопок изучены специализированные ресурсы, содержащие сравнительные характеристики, отзывы пользователей и экспертные оценки. Особое внимание уделено аспектам совместимости, надежности и эргономики компонентов.

Официальные технические руководства производителей автомобилей
Каталоги запчастей автокомпонентов (OEM и aftermarket)
Инженерная документация по системам мультиплексной шины (CAN/LIN)
Отраслевые исследования по эргономике управления
Протоколы испытаний электронных модулей рулевого управления
Технические бюллетени сервисных центров
Сравнительные обзоры автомобильных журналов
Форумные дискуссии профессиональных автомехаников
Патенты на конструкции рулевых переключателей
Методические пособия по автомобильной электронике

Материал кнопки	Оптимальное средство	Особенности
Пластик/резина (матовая)	Изопропиловый спирт	Не оставляет разводов, быстро испаряется
Хромированный пластик	Спец. средства для хрома	Изопропанол может повредить покрытие
Кожаные вставки	Сухая микрофибра	Влажная обработка только спец. средствами для кожи

Технология	Принцип работы	Эффективность
Сквозные каналы ворентиляции	Отвод конденсата через микроотверстия	Средняя (требует чистки)
Вакуумная герметизация	Полная изоляция контактов в безвоздушной среде	Высокая
Nano-покрытие контактов	Фторополимерное напыление отталкивает воду	Очень высокая

Модель	Особенности	Ценовой сегмент
XTRONS PB70UL	Проводной блок с 6 кнопками, поддержка Steering Wheel Control	До 1500 руб
ATOTO SWC Адаптер	Беспроводное подключение, совместимость с китайскими 2DIN	1200-1800 руб

Кнопки на руле - что нужно знать

Основные функции рулевых кнопок

История появления управления на руле

Эволюция технологий

Компоненты системы: кнопки, шлейфы, модули

Основные элементы системы управления

Типы кнопок: механические vs сенсорные

Сравнение характеристик

Ключевые критерии выбора

Классификация по назначению: медиа, телефон, круиз-контроль

Подсветка кнопок: типы и преимущества

Основные типы подсветки

Ключевые преимущества подсветки кнопок

Советы по выбору

Материалы изготовления: пластик, силикон, металл

Размеры и эргономика расположения

Критерии выбора

Механизм нажатия: тактильная отдача, сопротивление

Ключевые аспекты работы

Электрическое подключение: шлейфы и разъемы

Принцип работы подключения

CAN-шина: роль в работе кнопок

Ключевые аспекты взаимодействия

Принцип передачи сигнала от кнопки к контроллеру

Ключевые методы передачи

Программируемые кнопки: возможности кастомизации

Ключевые аспекты кастомизации

Безопасность: блокировка случайных нажатий

Технологии предотвращения ложных срабатываний

Диагностика неисправностей мультируля

Типовые неисправности и методы их выявления

Влияние кнопок на руле на концентрацию водителя

Ключевые аспекты влияния

Поддержка мультимедийных систем (Apple CarPlay/Android Auto)

Ключевые характеристики

Принцип работы

Сигнализация с рулевого пульта

Основные характеристики

Принцип работы

Советы по выбору

Управление голосовым ассистентом с руля

Принцип работы

Кнопки обогрева руля: особенности работы

Ключевые аспекты работы

Разъем OBD-II для интеграции с автоэлектрикой

Ключевые аспекты при работе с OBD-II

Требования к совместимости с моделью авто

Основные аспекты совместимости

Кросс-маркинг: универсальные и марочные решения

Критерии выбора между типами

Оригинальные кнопки vs дубликаты: сравнение качества

Ключевые отличия

Проверка совместимости кнопок по VIN-коду

Как это работает

Практические рекомендации

Комплекты для самостоятельной установки

Ключевые характеристики и выбор

Необходимые инструменты для монтажа

Основные инструменты

Электрооборудование и расходники

Демонтаж подушки безопасности при установке

Этапы демонтажа

Канавки и крепежи в рулевой ступице

Ключевые аспекты и рекомендации

Калибровка кнопок через диагностический сканер

Ключевые этапы процедуры

Типы сканеров для калибровки

Настройка функций в штатном бортовом компьютере

Ключевые аспекты настройки

Сброс ошибок после подключения нового модуля

Процедуры устранения ошибок

Проблемы с контактами: профилактика окисления

Эффективные методы предотвращения окисления

Чистка кнопок без повреждения электроники

Безопасные методы и материалы

Запрещенные действия

Пошаговая инструкция

Рекомендации по материалам

Замена изношенных кнопок: пошаговая инструкция

Процесс замены
