Воздушные пластыри - сильный звук твоей машины

Статья обновлена: 04.08.2025

Оглушительный рев, превосходящий городской шум и ясно различимый за сотни метров, давно перестал быть прерогативой крупногабаритного транспорта. Пневматические сигналы – это символ силы, эффективности и исключительной надежности в экстренных ситуациях.

Используя сжатый воздух для генерации интенсивных звуковых волн, эти устройства обеспечивают несоизмеримо большее давление и мощь по сравнению с обычными электрическими клаксонами, что делает их незаменимыми для дальнобойщиков, внедорожников и всех водителей, ценящих мгновенное оповещение.

Выбор модели: сравнение рупорных и дисковых конструкций

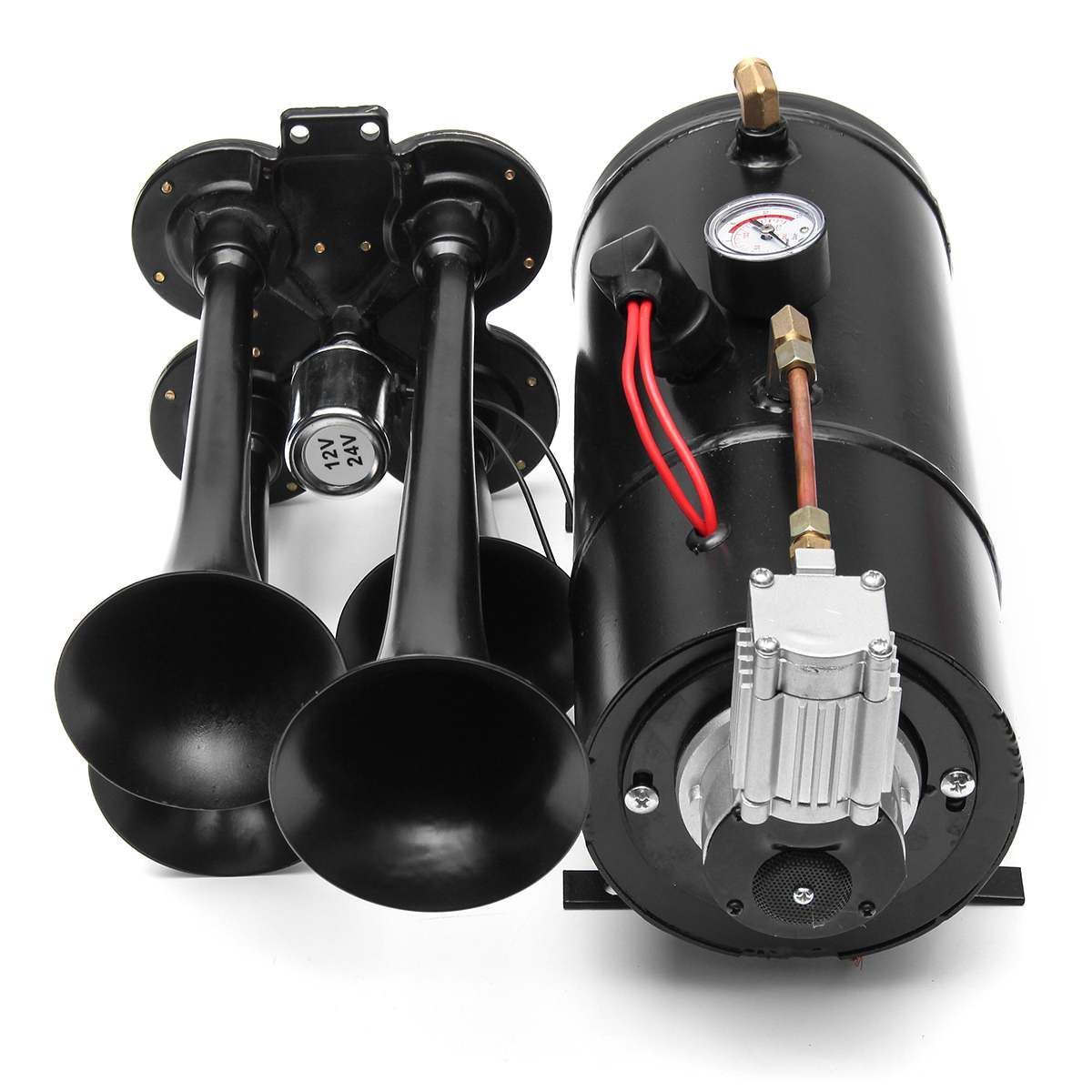

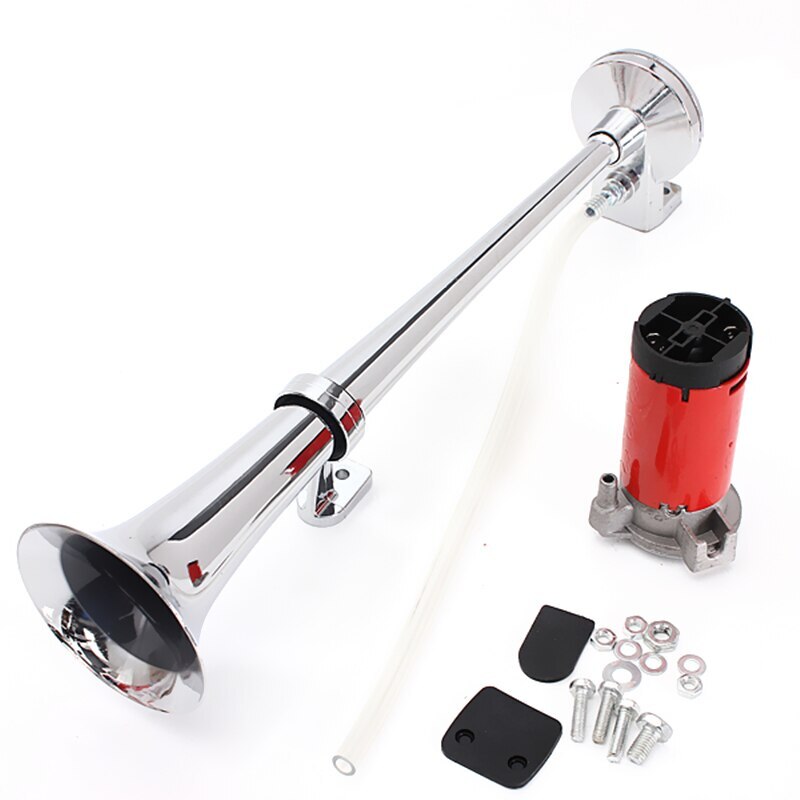

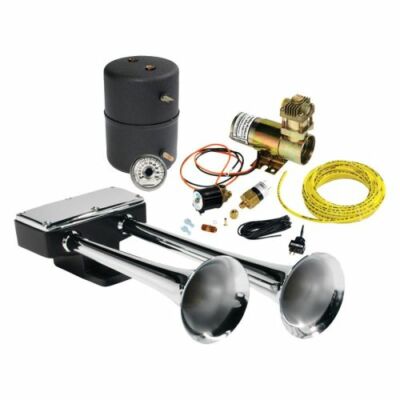

Рупорные конструкции включают компрессор и отдельный акустический элемент в форме раструба, создающий мощный низкочастотный сигнал. Дисковые модели объединяют компрессор и излучатель в единый плоский блок, генерирующий высокочастотный звук импульсного типа. Основной принцип работы обоих основан на подаче сжатого воздуха через вибрирующую мембрану, но конструктивные различия влияют на акустические свойства и сферу применения.

Выбор между типами определяется требованиями к громкости, тональности сигнала и доступным пространством для монтажа. Необходимо учитывать также климатические условия эксплуатации и совместимость с электросистемой автомобиля, поскольку пневмосигналы потребляют значительный ток при срабатывании.

Критерии сравнения

Параметр	Рупорные сигналы	Дисковые сигналы
Звуковой профиль	Низкочастотный гул (150-400 Гц), многозвучные версии	Высокочастотный резкий тон (400-800 Гц)
Громкость	Выше (до 150 дБ) Нужен ресивер для максимальной мощности	Доступна до 125 дБ Срабатывает быстрее
Установочное пространство	Требует места для рупора и компрессора	Компактные габариты Для затесненных моторных отсеков
Влагозащита	Уязвимы сквозь раструб Требуют периодической продувки	Меньше подвержены коррозии Лучше защищены от воды

Для тяжелого транспорта (автобусы, фуры) преимущественно применяют рупорные системы, которые создают предупреждающий гул, хорошо распространяющийся на расстояние. Дисковые сигналы выбирают для легковых авто из-за энергоэффективности, устойчивости к внешнему воздействию и упрощённого монтажа. Важно учитывать требования стандарта ГОСТ Р 41.28, ограничивающего максимальную звуковую мощность независимо от типа конструкции.

Пошаговая инструкция установки компрессора и трубок

Надежно закрепите компрессор на подготовленном, сухом и устойчивом основании для минимизации вибрации. Рекомендуется место с хорошей вентиляцией и вдали от источников сильного нагрева. Используйте для крепежа болты с резиновыми демпферами или антивибрационными прокладками.

Определите оптимальный маршрут прокладки воздушных магистраль. Используйте качественные трубки из силикона или нейлона требуемого диаметра и длины, избегайте их перекручивания или перегибов. При необходимости использования фитингов или переходников, убедитесь в их надежности.

Прокладка трубок и подключение

Прокладка трубок:

Проложите трубки по намеченному маршруту, избегая мест с острыми кромками кузова, движущихся деталей (ремень ГРМ), источников экстремального температуры (выхлопной коллектор).
Обязательно используйте пластиковые клипсы-держатели или капроновые хомуты на расстоянии не более 30-40 см друг от друга для надежной фиксации трубок без их повреждения.
Направляйте трубки через резиновые заглушки салона или технологические отверстия, используя резиновые или силиконовые втулки для защиты от перетирания.
Старайтесь минимизировать количество соединений на всей протяженности магистрали.

Подключение компрессора:

Подсоедините отрезок воздушной трубки к выходному штуцеру компрессора ("OUT") и наденьте металлический проволочный фиксатор.
Второй конец этой трубки подключите к входному отверстию вашего ресифера или коллектора. Если система его не имеет (прямоточная схема), соедините напрямую с тройником для разделения потока на сиганы.
При наличии системы ресивера и коллектора, используйте трубки достаточной длины для последовательного соединения всех компонентов.
Обязательно: На каждый резьбовой штуцер наносите длинноволокнистый фум-ленту или герметик для пневматических соединений перед завинчиванием фитингов.
Наденьте проволочные фиксаторы на ВСЕ места соединения трубок со штуцерами компрессора, ресивера, коллектора, клапанов и самих сигналов.

Начало испытаний:

После завершения подключения ВСЕХ компонентов системы пневматических сигналов, перекройте воздушный клапан (если установлен) или отсоедините сиганы от электрической цепи на время теста.
Включите компрессор и внимательно проверьте ВСЕ соединения на предмет утечки воздуха на слух и с помощью мыльного раствора.
Обнаружив утечку, немедленно отключите компрессор, стравите давление из системы и надежно устраните негерметичность.
Обеспечьте срабатывание сигналов только после полной уверенности в герметичности всей магистрали.

Убедитесь, что давление в системе никогда не превышает максимально допустимого значения для установленного компрессора и используемых пневматических компонентов.

Настройка тональности и громкости звукового сигнала

Регулировка тональности пневматического сигнала осуществляется физическим изменением элементов источника звука. Для клаксонов с диафрагмой это достигается поворотом регулировочного винта, изменяющего натяжение мембраны: затягивание повышает тон, ослабление – понижает. В рожковых моделях тональность зависит от длины и формы трубы – укорочение или сужение выходного отверстия повышает частоту звука.

Управление громкостью требует контроля воздушного потока. Снижение давление в компрессоре (через редуктор) уменьшает интенсивность звука, но может искажать тембр. Более эффективны механические ограничители потока на выходе клапана или использование резонаторных камер, поглощающих определённые частоты. Ключевой принцип – сохранение баланса: чрезмерное давление для усиления громкости провоцирует дребезг, а недостаточное – снижает мощность сигнала.

Критические параметры регулировки

Эталон тональности: диапазон 400–550 Гц оптимален для городского трафика (соответствует стандартам ГОСТ Р 41.28-2001)
Динамический диапазон: минимальная громкость – 93 дБ на расстоянии 7 м, максимальная – не более 118 дБ

Компонент	Инструмент	Эффект
Натяжная гайка мембраны	Шестигранный ключ	±20% высоты тона
Воздушный редуктор	Калибровочный винт	Коррекция громкости ±15 дБ
Выходной диффузор	Сменные насадки	Коррекция тембра и направленности

Решение частых проблем: от конденсата до воздушных утечек

Конденсат в воздушной системе - серьезная угроза для пневмосигналов. Влага скапливается в ресиверах, трубках и корпусе клаксона, вызывая коррозию и снижение громкости. Для предотвращения проблемы обязательна установка влагоотделителя после компрессора. Регулярно сливайте воду из ресиверов через дренажные клапаны, особенно в холодное время года. Дополнительно используйте антифризные присадки для воздушных систем, подавляющие образование льда.

Воздушные утечки резко снижают эффективность сигнала, заставляя компрессор работать с перегрузкой. Основные точки риска: соединения трубок, обжимные фитинги, трещины в ресивере и изношенные манжеты компрессора. Для диагностики нанесите мыльный раствор на все стыки и наблюдайте за образованием пузырей. Устранение неполадок требует замены уплотнительных колец, подтяжки хомутов или обработки соединений герметиком.

Технологии защиты от влаги

Адсорбционные осушители – содержат влагопоглощающий силикагель
Магистральные фильтры – двухступенчатые системы очистки

Тип утечки	Признаки	Ремонт
Износ манжет	Шипение у основания клаксона	Замена прокладок
Трещина трубки	Падение давления в системе	Перепайка или замена линии

Правовые аспекты и соответствие техническим регламентам

Установка и использование пневматических звуковых сигналов на автомобили строго регулируются национальными и международными нормативными актами. Основополагающим документом является Правила ЕЭК ООН № 28 (ECE R28) "Единообразные предписания, касающиеся официального утверждения звуковых сигнальных приборов и автомобилей в отношении их звуковых сигнальных приборов". Этот регламент устанавливает допустимые уровни звукового давления, частотные характеристики и требования к монтажу. Соответствие требованиям ECE R28 подтверждается сертификацией типа транспортного средства (ОТТС) или компонента (E-mark), что должно быть отражено в документации и маркировке сигнала.

На территории стран Таможенного союза действует Технический регламент ТР ТС 018/2011 "О безопасности колесных транспортных средств". Он прямо ссылается на требования ECE R28 (включая более раннюю, но актуальную редакцию ЕЭК ООН № 7) в разделе, касающемся звуковых сигналов. Сигнал обязан быть заводской комплектацией автомобиля либо официально установленным сертифицированным компонентом, внесенным в эксплуатационную документацию. Самостоятельная установка "дудок"/"клаксонов" (особенно связанная с компрессорами и ресиверами) без сертификации и одобрения типа транспортного средства является нарушением. Требования к звуковому давлению и тональности определены в Национальном стандарте ГОСТ Р 41.28-2001 (адаптация ECE R28).

Локализация звука: Звук сигнала должен распространяться преимущественно вперед по ходу движения автомобиля.
Отключение штатного сигнала: Штатные электрические сигналы не должны автоматически отключаться при наличии пневматической системы; обе системы могут работать одновременно или управляться одним органом управления.
Управление: Активация пневматического сигнала должна осуществляться легко доступным для водителя органом управления.

Категория ТС	Минимальное звуковое давление, дБ(А)	Максимальное звуковое давление, дБ(А)
Мотоциклы (L)	93	112
Легковые автомобили (M1), Грузовики до 3.5т (N1)	105	118
Грузовики свыше 3.5т и автобусы (M2, M3, N2, N3)	117	125

Нарушение этих требований влечет административную ответственность (например, по ст. 12.4 КоАП РФ "Установка на транспортном средстве без соответствующего разрешения устройств для подачи специальных световых или звуковых сигналов", часть 1 - предупреждение или штраф для граждан). Использование несоответствующих регламентам пневмосигналов может привести к отказу в прохождении техосмотра и законному требованию демонтировать оборудование.

Список источников

При подготовке материала о пневматических сигналах для автомобилей использовались специализированные технические публикации, нормативная документация и экспертные статьи. Основное внимание уделялось источникам, описывающим устройство, принцип работы и характеристики звуковой аппаратуры.

Ниже представлены ключевые материалы для углубленного изучения темы. Рекомендуется проверять актуальность стандартов и технических требований в связи с возможными изменениями регулирующих норм.

ГОСТ Р 41.28-2001 - Правила ЕЭК ООН №28 по безопасности пневматических сигналов
Журнал "Автотранспорт": статья "Развитие систем сигнализации" (авт. В. Петров, 2023)
SAE J1150 - Международный стандарт звуковых сигналов для транспортных средств
Технический каталог "Автокомпоненты 2024" (раздел "Звуковая аппаратура")
Книга "Автомобильная электроника" под ред. С. Иванова (гл. 7: Аудиосистемы)
Отчет НИИ автомобильного транспорта "Исследование шумовых характеристик" (2022)
Пособие "Монтаж спецсигналов" Всероссийского общества автомобилистов
