Койловеры - устройство и назначение в подвеске автомобиля
Статья обновлена: 18.08.2025
Подвеска автомобиля – сложный механизм, напрямую влияющий на комфорт, управляемость и безопасность. Среди её ключевых элементов особое место занимают койловеры. Этот термин часто встречается в тюнинге и автоспорте, но многие автовладельцы не до конца понимают его значение и функциональность.
Койловер (от англ. "coil-over" – "катушка поверх") представляет собой объединённую конструкцию амортизатора и витой пружины. В отличие от стандартных подвесок, где эти компоненты часто установлены отдельно, в койловере пружина напрямую надета на амортизатор, образуя единый компактный узел.
Главная задача койловеров – не просто гасить колебания кузова, а предоставлять водителю широкие возможности для регулировки. Типичные модели позволяют изменять клиренс (дорожный просвет), жёсткость отбоя и сжатия, а иногда и угол развала колёс. Эта универсальность делает их незаменимыми как для любителей тюнинга, стремящихся улучшить внешний вид и динамику авто, так и для профессиональных гонщиков, тонко настраивающих поведение машины на трассе.
Принцип работы койловера в подвеске автомобиля

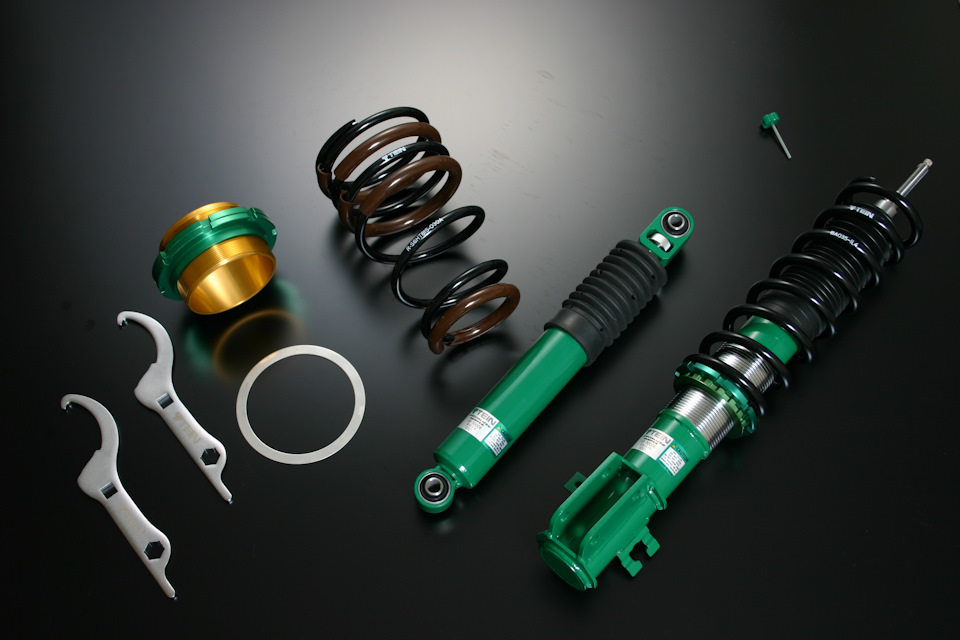

Койловер представляет собой единый конструктивный узел, объединяющий амортизатор и винтовую пружину. Амортизатор проходит через центр пружины и фиксируется на резьбовом корпусе стакана с помощью регулировочной гайки. Это обеспечивает жесткую механическую связь между демпфирующим элементом и упругим элементом подвески.
При наезде на неровность пружина сжимается, поглощая энергию удара, а амортизатор гасит колебания за счет перетекания гидравлической жидкости через клапаны в его корпусе. Регулировочная гайка позволяет изменять предварительную затяжку пружины, тем самым влияя на клиренс и жесткость подвески без разборки узла.
Ключевые аспекты функционирования
- Передача усилия: Ударное воздействие от колеса воспринимается одновременно пружиной и штоком амортизатора.
- Демпфирование: Поршень амортизатора перемещается в цилиндре с маслом, преобразуя энергию удара в тепловую через калиброванные клапаны.
- Возврат в исходное положение: Пружина распрямляется после сжатия, а амортизатор контролирует скорость отбоя, предотвращая раскачивание.
| Состояние подвески | Роль пружины | Роль амортизатора |
|---|---|---|
| Сжатие (ход "отбой") | Сопротивляется сжатию, накапливая энергию | Замедляет движение штока вверх через сопротивление жидкости |
| Распрямление (ход "отскок") | Отдает накопленную энергию, возвращая колесо | Контролирует скорость разжатия пружины |
Регулировочный механизм изменяет высоту стакана по резьбе амортизатора, смещая точку крепления пружины. При подъеме стакана пружина дополнительно сжимается, увеличивая жесткость и уменьшая дорожный просвет. Обратная регулировка ослабляет предварительное сжатие, делая подвеску мягче.
- Колесо получает вертикальный импульс от препятствия.
- Шток амортизатора начинает движение вверх, сжимая пружину.
- Гидравлическая жидкость проходит через компрессионные клапаны, гася удар.
- После прохождения пика нагрузки пружина толкает шток вниз.
- Жидкость перетекает через клапаны отбоя, замедляя разжатие пружины.
Ключевые отличия койловеров от стандартных амортизаторов с пружиной
Конструктивное исполнение койловеров принципиально иное: пружина здесь напрямую надета на корпус амортизатора и фиксируется специальными опорными чашками. Это создает единый регулируемый узел, тогда как в классической подвеске пружина и амортизатор установлены раздельно, часто даже без жесткой механической связи между ними.
Главное эксплуатационное отличие – возможность регулировки клиренса. В койловерах нижняя опорная чашка перемещается по резьбе на корпусе стойки, что позволяет изменять высоту дорожного просвета без разбора подвески. Стандартные амортизаторы с пружиной такой функции лишены – их высота жёстко задана конструкцией производителя.
Дополнительные функциональные различия
- Жёсткость демпфирования: Многие койловеры оснащаются регулировочными клапанами для изменения степени демпфирования (отбоя и сжатия). В базовых стоковых стойках эта характеристика неизменна.
- Стабильность характеристик: Интегрированная конструкция койловера исключает риск "распрокручивания" пружины при полном отбое, характерный для раздельных систем на предельных нагрузках.
- Кастомизация: Возможность подбора пружин разной жесткости и длины независимо от амортизатора. В заводских стойках пружина и демпфер подобраны как нераздельный комплект.
| Параметр | Койловеры | Стандартные амортизаторы |
| Регулировка высоты | Резьбовым механизмом (вручную) | Невозможна без замены пружин |
| Регулировка жёсткости | Доступна в большинстве моделей | Отсутствует (кроме редких OEM+ решений) |
| Совместимость компонентов | Пружины и демпферы подбираются раздельно | Пружина и амортизатор – единый комплект |
Важно: Установка койловеров требует профессиональной настройки (развал-схождение, баланс жёсткости). Неправильная регулировка приводит к ускоренному износу шин и ухудшению управляемости.
Как регулируется высота дорожного просвета с помощью койловера
Ключевой элемент регулировки – резьбовая конструкция корпуса стойки и подвижной чашки пружины. На внешней поверхности корпуса амортизатора нарезана резьба, по которой перемещается опорная чашка (перфорированное кольцо с резьбовым соединением). Вращение этой чашки изменяет ее высоту относительно корпуса, что напрямую влияет на степень предварительного сжатия пружины.
При подъеме чашки вверх пружина сжимается сильнее, уменьшая дорожный просвет. Опускание чашки ослабляет предварительное поджатие пружины, позволяя кузову приподняться. Фиксация выбранного положения осуществляется стопорными кольцами или контргайками, предотвращающими самопроизвольное смещение под нагрузкой.
Основные методы регулировки:
- Вращение чашки: Специальным ключом (часто идёт в комплекте) чашка проворачивается по резьбе стойки. Несколько полных оборотов – заметное изменение клиренса.
- Использование проставок: Установка дополнительных колец-проставок между чашкой и стопорным кольцом для ступенчатого увеличения высоты.
Критические ограничения:
- Минимальная высота: Ограничена длиной отбоя амортизатора. Чрезмерное опускание приводит к постоянному контакту штока с отбойником, разрушению подвески.
- Максимальная высота: Ограничена длиной хода сжатия. Сильное вывешивание пружины снижает ее эффективность и может вызвать отрыв штока от поршня.
| Направление регулировки | Действие с чашкой | Эффект на пружину | Результат для клиренса |
|---|---|---|---|
| Уменьшение просвета | Подъем вверх по резьбе | Усиление сжатия | Опускание кузова |
| Увеличение просвета | Опускание вниз по резьбе | Ослабление сжатия | Подъем кузова |
Важно: Регулировка требует последующей проверки углов установки колес (развал-схождение). Кардинальное изменение клиренса нарушает заводскую геометрию подвески, что компенсируется только настройкой в специализированном сервисе.
Механизмы регулировки жесткости амортизации на койловерах
Основным элементом регулировки демпфирующей силы в койловерах является клапанный блок внутри амортизационной стойки. При повороте регулировочного механизма изменяется пропускная способность калиброванных отверстий, через которые перетекает гидравлическая жидкость или газ. Уменьшение сечения каналов повышает сопротивление потоку рабочей среды, увеличивая жесткость отбоя и/или сжатия.
Конструктивно регулировочные узлы выполняются в виде винтовых штоков, поворотных рычагов или электронных актуаторов. Доступ к механизмам обеспечивается через технологические отверстия в верхней части стойки либо через выведенные в арку колеса тросиковые приводы. Ключевое различие между системами – способ управления: ручной или дистанционный.
Классификация систем регулировки
Ручная регулировка реализуется через:
- Верхний винт штока – требует демонтажа декоративных крышек в подкапотном пространстве или багажнике
- Колесо регулятора на корпусе стойки – доступ со стороны колесных арок
- Реостатные системы с поворотными переключателями (например, HKS Hipermax)
Электронные системы (EDC) используют:
- Электромагнитные клапаны в теле амортизатора
- Блок управления, получающий данные с датчиков ускорения кузова
- Пневмогидравлические элементы с компрессором (в премиальных решениях)
| Тип регулировки | Диапазон настроек | Время изменения | Особенности |
|---|---|---|---|
| Механическая | 8-30 ступеней | Ручная настройка | Зависимость от температуры масла |
| Электронная | До 64 профилей | 0.01-0.5 сек | Адаптация к дорожному покрытию |
В продвинутых койловерах применяется раздельная регулировка сжатия и отбоя. Например, система Two-Way позволяет независимо настраивать байпасные каналы для фазы удара и возврата штока, что критично для дрифта и трековых заездов. При этом перепускные клапаны могут иметь коническую или шариковую конструкцию, влияющую на линейность демпфирования.
Влияние койловеров на управляемость в скоростных поворотах
Койловеры критически влияют на кинематику подвески в скоростных поворотах, обеспечивая контроль над креном кузова и позиционированием шин относительно дорожного покрытия. Жёсткость пружин и демпфирующие характеристики амортизаторов определяют скорость переноса веса автомобиля при входе в поворот, что напрямую коррелирует с сохранением пятна контакта покрышек. Неадекватная настройка провоцирует срыв сцепления передней оси или избыточную поворачиваемость.
Точная регулировка высоты клиренса через стаканы койловеров меняет центр тяжести и развал колёс, оптимизируя распределение нагрузок в дуге поворота. Низкий центр масс сокращает креновые колебания, а отрицательный развал компенсирует деформацию шин под боковыми силами, увеличивая площадь контакта протектора на 15-25% при экстремальных углах поворота руля.
Ключевые аспекты влияния
- Регулировка жёсткости: баланс между стабильностью и чувствительностью руля
- Адаптивное демпфирование: подавление резонансных колебаний подвески
- Контроль геометрии: стабилизация траектории при смене направлений
| Параметр | Дефицит жёсткости | Оптимальная настройка |
|---|---|---|
| Крен кузова | >5° | 1.5-3° |
| Скорость реакции | Запаздывание >0.3с | Мгновенный отклик |
| Траекторная точность | Снос осей | Линейное ведение |
Эффективные койловеры обеспечивают прогрессивное нарастание усилий при боковых перегрузках, создавая информативную обратную связь через рулевое управление. Сбалансированная компрессия/отбой демпферов предотвращают отрыв внутренних колёс в апексе, сохраняя вектор тяги. При перекладках (смена левого/правого поворота) корректные настройки гасят инерционные колебания за 2-3 цикла, исключая раскачку кузова.
- Снижение неподрессоренных масс повышает частоту срабатывания подвески
- Кастомные точки крепления меняют плечо обкатки для улучшения стабилизации
- Монотрубная конструкция амортизаторов исключает аэрацию масла при длительных нагрузках
Воздействие койловеров на комфорт езды по неровным дорогам
Койловеры напрямую влияют на комфорт при движении по ухабистым поверхностям, так как объединяют пружину и амортизатор в единый регулируемый узел. При стандартной настройке с акцентом на жесткость (часто применяемой для спортивного вождения) подвеска хуже отрабатывает мелкие неровности: вибрации и удары от ям или "гребёнки" ощутимо передаются на кузов, вызывая дискомфорт у водителя и пассажиров.
Однако возможность регулировки предварительного поджатия пружины и демпфирования позволяет адаптировать койловеры под конкретные условия. Мягкие настройки демпфера улучшают плавность хода, а корректный подбор жесткости пружины снижает раскачку кузова. Это делает проезд неровностей менее резким, но требует точной балансировки: излишне мягкая конфигурация провоцирует "пробои" подвески на глубоких выбоинах.
Ключевые факторы влияния на комфорт
| Фактор | Влияние на комфорт | Рекомендации |
|---|---|---|
| Жесткость пружины | Высокая жесткость усиливает удары от мелких неровностей | Использовать пружины с умеренной жесткостью для дорог низкого качества |
| Настройка демпфирования | Мягкое демпфирование снижает вибрации, но вызывает раскачку | Выбирать средние значения для баланса комфорта и устойчивости |
| Высота клиренса | Слишком низкая посадка увеличивает риск ударов о препятствия | Ограничивать минимальную высоту для эксплуатации на разбитых дорогах |
Важно учитывать, что универсальных настроек не существует. Для максимального комфорта на плохом покрытии потребуется:
- Поэтапная регулировка с тестовыми заездами
- Установка пружин с переменным шагом витков
- Использование амортизаторов с раздельной регулировкой отбоя/сжатия
Изменение центра тяжести при регулировке клиренса
Центр тяжести автомобиля – ключевая точка, определяющая распределение массы по осям. Его высота относительно дорожного покрытия напрямую влияет на устойчивость в поворотах, сцепление колёс и риски опрокидывания. Стандартное положение центра тяжести рассчитывается производителем под заданные характеристики управляемости и безопасности.
Установка койловеров позволяет изменять клиренс, что неизбежно смещает центр тяжести по вертикали. Снижение дорожного просвета опускает центр тяжести ближе к поверхности, улучшая стабильность за счёт уменьшения кренов и повышения пятна контакта шин. И наоборот: увеличение клиренса поднимает центр тяжести, усиливая раскачку и склонность к заносам при резких манёврах.
Последствия смещения центра тяжести
Корректировка высоты подвески через койловеры требует комплексного подхода, так как влияет на:
- Баланс развесовки – при сильном опускании передней оси нагрузка смещается вперёд, снижая поворачиваемость
- Работу геометрии подвески – меняются углы установки колёс (развал/схождение)
- Эффективность торможения – низкий центр тяжести сокращает тормозной путь
Рекомендуемые диапазоны регулировки:
| Тип авто | Безопасное снижение (мм) | Критическое смещение ЦТ* |
|---|---|---|
| Спортивные купе | 20-40 | >50 мм |
| Кроссоверы | 10-30 | >40 мм |
* – превышение значений провоцирует потерю курсовой устойчивости
Подбор койловеров под конкретную марку и модель автомобиля
Корректный подбор койловеров требует обязательного учёта инженерных особенностей шасси: точек крепления, геометрии рычагов подвески, допустимых углов работы шарниров, а также массы и центра тяжести автомобиля. Универсальные комплекты, позиционируемые как "подходящие для нескольких моделей", часто приводят к некорректной работе подвески, ускоренному износу деталей и даже повреждению кузова в точках монтажа из-за несовпадения нагрузок.
Производители разрабатывают специализированные койловеры для конкретных моделей или платформ, учитывая специфику креплений амортизаторов (проушина/шток), длину и диаметр пружин, параметры штатных опорных подшипников, ход штока и даже особенности расположения тормозных магистралей или датчиков АБС. Неверный выбор может спровоцировать пробой подвески, контакт шин с арками при полной выработке хода или нарушение работы электронных систем стабилизации.
Ключевые критерии выбора
Тип крепления:
- Верхняя опора: Совместимость по посадочному диаметру, типу фиксации (болты/штифты) и высоте.
- Нижнее крепление: Форма кронштейна (вилка/проушина), диаметр сайлент-блока или втулки, расстояние между отверстиями.
Конструктивные параметры:
- Длина корпуса стойки и штока: Определяет рабочий ход подвески. Слишком короткая стойка ограничит отбой, длинная – может не поместиться в штатный посадочный стакан.
- Диаметр и шаг пружины: Должны соответствовать посадочным чашкам на стойке и кузове, иначе возможен срыв витка или скрип.
- Жёсткость пружин и демпфирования: Подбирается под вес авто (с учётом двигателя, полного привода) и стиль вождения. Для тяжёлых модификаций (универсал, внедорожник) нужны усиленные пружины.
| Фактор | Последствия несоответствия |
|---|---|
| Неправильная длина штока | Пробой подвески или ограничение хода сжатия |
| Неверный угол наклона стойки (кастер) | Увод автомобиля с траектории, износ шин |
| Ошибка в креплении стабилизатора | Поломка тяг стабилизатора, снижение эффективности стабилизации |
Дополнительные аспекты: Для автомобилей с адаптивными подвесками (Magnetic Ride, DCC) или пневмоподвеской требуется совместимость с датчиками уровня или блокировка ошибок ЭБУ. На полноприводных и спортивных моделях критично сохранение заданной развесовки и центровки подвески для корректной работы систем курсовой устойчивости.
Последовательность установки койловеров вместо штатной подвески
Подготовьте автомобиль: установите на подъёмник или смотровую яму, снимите колёса и ослабьте крепления стоек штатной подвески. Очистите резьбовые соединения от грязи, обработайте проникающей смазкой при необходимости. Убедитесь, что все компоненты койловеров (пружины, демпферы, опорные подшипники) соответствуют модели авто.
Демонтируйте старую подвеску: отсоедините тормозные шланги и датчики АБС (если мешают), снимите стабилизатор поперечной устойчивости с креплений. Выкрутите гайки крепления стойки к поворотному кулаку и верхней опоры к кузову. Аккуратно извлеките стойку в сборе, избегая повреждения смежных узлов.
Ключевые этапы монтажа
- Предварительная сборка койловеров:
- Наденьте пружины на амортизаторы с буферами отбоя
- Установите опорные подшипники и регулировочные тарелки
- Зафиксируйте верхние опоры гайками с рекомендованным моментом затяжки
- Установка в автомобиль:
- Вставьте собранный койловер в посадочное место
- Закрепите верхнюю опору к кузову, не затягивая окончательно
- Соедините поворотный кулак с койловером болтами
- Финишные работы:
- Верните на место тормозные магистрали и датчики
- Установите колёса, опустите автомобиль на землю
- Затяните все крепления с заводским моментом под нагрузкой
Обязательно выполните развал-схождение после установки. Проверьте отсутствие люфтов в подшипниках и равномерность дорожного просвета со всех сторон. Первые 200-300 км избегайте резких манёвров для притирки компонентов.
Настройка углов развала-схождения после монтажа койловеров
Установка койловеров неизбежно изменяет геометрию подвески: высота клиренса, углы положения колес относительно кузова и дороги. Заводские параметры развала-схождения становятся неактуальными, так как они рассчитывались под стандартные пружины и амортизаторы. Отсутствие корректировки провоцирует ускоренный износ резины, ухудшение курсовой устойчивости и снижение точности управления.
Процедура регулировки требует обязательного посещения стенда сход-развала, оснащенного современным 3D-оборудованием. Механические регулировки выполняются путем изменения положения болтов на креплениях стоек, рычагов или специальных регулировочных пластинах. Точность настройки напрямую влияет на пятно контакта шины с дорогой, критичное для сцепления и безопасности.
Ключевые аспекты регулировки
Основные параметры, требующие контроля после установки койловеров:
- Развал (Camber) – вертикальный наклон колеса. Отрицательный развал улучшает сцепление в поворотах, но требует баланса с равномерностью износа протектора.
- Схождение (Toe) – угол между плоскостями вращения колес одной оси. Положительное схождение стабилизирует прямолинейное движение, отрицательное – повышает поворачиваемость.
- Кастер (Caster) – продольный угол наклона оси поворота колеса. Влияет на самоцентрирование руля и стабильность на скорости.
Оптимальные значения зависят от:
- Степени снижения клиренса.
- Конструкции койловеров и подвески (тип задней подвески – многорычажная, балка).
- Стиля эксплуатации авто (спортивное/повседневное).
| Параметр | Последствия некорректной настройки |
| Ошибочный развал | Пилообразный износ шин (внутренней или внешней кромки) |
| Неправильное схождение | Интенсивный "пожирание" резины по всей ширине протектора |
| Отклоненный кастер | Тяга руля в сторону, ухудшение обратной связи |
Повторную проверку углов рекомендуется проводить через 500-1000 км пробега после регулировки. Это позволяет учесть усадку новых элементов подвески и окончательно скорректировать параметры. Игнорирование этой процедуры сводит на нет преимущества койловеров и создает риски для безопасности.
Оптимальная регулировка предварительной нагрузки пружины койловера
Предварительная нагрузка (прелоад) определяет степень сжатия пружины при установке в койловер до контакта с дорожным покрытием. Эта настройка напрямую влияет на стабильность положения кузова, развал колес и поведение подвески при резких маневрах. Неправильная регулировка провоцирует ухудшение управляемости, ускоренный износ компонентов и снижение комфорта.
Ключевая задача прелоада – устранение свободного хода пружины после монтажа койловера. Оптимальное значение достигается, когда пружина плотно зафиксирована между чашками без избыточного сжатия. Для проверки достаточно демонтировать амортизатор: пружина не должна прокручиваться руками при правильной нагрузке.
Алгоритм регулировки и ключевые параметры
Последовательность действий:
- Ослабление крепежа: отпустите верхние гайки койловера и регулировочные кольца перед началом работ.
- Базовая установка: закрутите нижнюю чашку до легкого контакта с пружиной (нулевая нагрузка).
- Калибровка: добавьте 3-5 мм сжатия вращением регулировочного кольца. Для спортивных авто допустимо 5-8 мм.
- Контроль свободного хода: проверьте отсутствие люфта пружины вертикальным покачиванием.
Критические факторы:
- Тип эксплуатации: Для трека требуется больший прелоад (до 10% длины пружины), для города – минимальный (3-5%).
- Жесткость пружины: Мягкие пружины нуждаются в меньшем сжатии, жесткие допускают увеличение нагрузки.
- Высота дорожного просвета: Чрезмерный прелоад при сильном опускании авто вызывает жесткие удары и сокращает ресурс амортизатора.
| Параметр | Недостаточный прелоад | Избыточный прелоад |
|---|---|---|
| Управляемость | Клевки при торможении, раскачка | Жесткие срывы в скольжение |
| Комфорт | Пробивание подвески | Вибрации на неровностях |
| Ресурс элементов | Ускоренный износ пружин | Перегрев и течь стойки |
После регулировки обязательна проверка углов установки колес. Изменение прелоада смещает точку контакта пружины с чашкой, что влияет на развал. Корректировка выполняется только на стенде сход-развала.
Диагностика состояния койловеров: признаки износа и поломок
Регулярная проверка койловеров критична для безопасности и комфорта вождения. Игнорирование симптомов износа приводит к ухудшению управляемости, неравномерному износу шин и риску полного выхода узла из строя.
Основные признаки неисправности проявляются как в поведении автомобиля, так и через визуальные или звуковые сигналы. Своевременное выявление этих симптомов позволяет избежать дорогостоящего ремонта и потенциально опасных ситуаций на дороге.
Типичные симптомы изношенных койловеров
Проблемы с управляемостью и комфортом:
- Постоянное раскачивание кузова после неровностей или в поворотах
- Стуки или скрипы в районе колес при проезде кочек или поворотах руля
- Увод автомобиля в сторону при прямолинейном движении
- Излишняя жесткость подвески или "пробои" на мелких неровностях
Внешние признаки и последствия:
- Подтеки масла на стойке амортизатора
- Деформация или трещины на пыльнике, повреждение отбойника
- Неравномерный износ протектора шин ("пятнами")
- Проседание кузова (разница в высоте колесных арок)
Проверка состояния компонентов
| Компонент | Метод диагностики | Критерий неисправности |
|---|---|---|
| Амортизатор | Раскачка кузова (нажатием на крыло) | Более 2-х колебаний после остановки |
| Опорный подшипник | Поворот руля при открытом капоте | Стуки или заедание при вращении |
| Пружина | Визуальный осмотр | Трещины, коррозия, снижение высоты |
Важно! Тест "раскачкой" выявляет только критичный износ амортизатора. Для комплексной оценки демонтаж узла обязателен: проверяется плавность хода штока, состояние сайлент-блоков и отсутствие люфтов в соединениях.
Обслуживание и ремонт койловерных подвесок в условиях сервиса
Регулярное техническое обслуживание койловеров критически важно для сохранения их функциональности и безопасности. Основные процедуры включают визуальный осмотр узла на предмет механических повреждений (корпуса, пружин, резьбовых соединений), проверку целостности пыльников и отбойников, а также диагностику состояния сайлентблоков верхних опор. Обязательной является оценка герметичности амортизаторного блока – потеки масла на штоке или корпусе указывают на необходимость ремонта или замены.
Плановое обслуживание предусматривает очистку резьбовых регулировочных колец от грязи и коррозии специальными составами, контроль усилия затяжки всех крепежных элементов (особенно верхней опоры и гайки штока) динамометрическим ключом, а также проверку корректности положения пружины в посадочных чашках. Каждые 20-30 тыс. км пробега рекомендуется измерять клиренс на всех колесах для выявления проседания или асимметрии, вызванных износом компонентов.
Диагностика неисправностей
- Стуки при движении: Износ подшипника верхней опоры, разрушение отбойника, ослабление крепежа или люфт в резьбовых муфтах
- Протечки масла: Износ сальника штока, повреждение корпуса амортизатора
- Неравномерный клиренс: Проседание пружин, деформация регулировочной чашки, коррозия резьбы
- Снижение управляемости: Ухудшение демпфирующих характеристик амортизатора, заклинивание клапанов
Ремонтные операции
- Демонтаж узла с автомобиля с использованием спецстенда для безопасного сжатия пружин
- Разборка койловера: снятие регулировочных колец, опорных чашек, пружин и отбойников
- Дефектовка компонентов: измерение остаточной высоты пружины, оценка состояния резьбы штока и муфт, проверка плавности хода амортизатора
- Замена изношенных элементов (сальники, подшипники, сайлентблоки, пружины) с использованием ремонтных комплектов
- Сборка с применением динамометрического ключа для соблюдения моментов затяжки
- Установка на автомобиль с последующей регулировкой клиренса и обязательной проверкой углов установки колес
| Критичные нюансы ремонта | Последствия нарушений |
| Использование стенда для сжатия пружин | Травмоопасность при ручной разборке |
| Контроль соосности пружины и чашек | Ускоренный износ, разрушение опор |
| Очистка регулировочной резьбы перед сборкой | Заклинивание механизма высоты |
| Применение оригинальных ремкомплектов | Несоответствие характеристик, утечки |
Особое внимание уделяется послеремонтной регулировке: установка клиренса выполняется по данным производителя с учетом равномерности по осям, а корректировка жесткости демпфирования (если предусмотрена конструкцией) требует тестовых заездов для подбора оптимальных характеристик под стиль вождения. Категорически недопустима замена отдельных койловеров без парной установки на ось – это провоцирует дисбаланс в работе подвески.
Сервисное обслуживание койловеров требует специализированного оборудования (пресс для сайлентблоков, стенд для разборки, лазерный измеритель клиренса) и квалификации механиков. Попытки кустарного ремонта без демонтажа узла или с нарушением регламента сборки приводят к снижению ресурса компонентов, нарушению геометрии подвески и создают аварийные риски.
Совместимость койловеров с адаптивными системами стабилизации
Замена стандартных амортизаторов на койловеры напрямую влияет на работу адаптивных систем стабилизации (ESP, ESC, DSC). Эти системы рассчитывают алгоритмы стабилизации исходя из жесткости, хода подвески и скорости отклика заводских демпферов. Койловеры с измененными характеристиками демпфирования могут вносить рассогласование в работу датчиков (угла поворота руля, поперечного ускорения, частоты вращения колес), что приводит к некорректным командам электронного блока управления.
Особенно критична разница в работе однотрубных газонаполненных койловеров с регулируемой жесткостью. При самостоятельной настройке высокого демпфирования система стабилизации может "перетягивать" тормозные усилия или преждевременно срезать мощность двигателя из-за ложного срабатывания. И наоборот – слишком мягкие настройки провоцируют запоздалое вмешательство ESP в критических ситуациях, увеличивая риск потери контроля.
Ключевые аспекты совместимости
- Калибровка датчиков: Адаптивные системы требуют точных данных о положении кузова. Койловеры, существенно изменяющие клиренс, искажают показания акселерометров.
- Скорость реакции: Спортивные койловеры быстрее гасят колебания, чем штатные стойки. ESP может интерпретировать это как потерю сцепления, активируя стабилизацию без реальной необходимости.
- Комплексная адаптация: Для сохранения функциональности ESP после установки койловеров требуется:
- Перепрошивка блока управления подвеской
- Установка датчиков положения койловеров (на моделях с адаптивной подвеской)
- Аппаратная калибровка датчиков крена и ускорения
| Тип койловеров | Риск конфликта с ESP | Необходимые доработки |
| Нерегулируемые (готовые комплекты) | Низкий (при сертификации для модели) | Сброс ошибок сканером, тест-драйв для адаптации |
| Регулируемые по высоте/жесткости | Высокий | Перекалибровка датчиков, ПО-коррекция, CAN-шина |
| С магнитными клапанами (аналог OEM) | Минимальный | Подключение к штатной сети, обновление прошивки |
Важно: На автомобилях с многорычажной подвеской изменение развала/схождения после установки койловеров дополнительно влияет на логику ESP, так как система учитывает углы установки колес при расчете траектории. Без корректной адаптации электроника способна деактивировать систему стабилизации полностью, фиксируя постоянные ошибки по данным CAN-шины.
Особенности эксплуатации койловеров в зимний период
Зимняя эксплуатация создает повышенные нагрузки на койловеры из-за агрессивного воздействия реагентов (соли, химические смеси), обильной влаги, постоянных перепадов температур и контакта с утрамбованным снегом или льдом. Низкие температуры делают резиновые компоненты (сайлент-блоки, пыльники) более жесткими и хрупкими, увеличивая риск их растрескивания или разрушения при работе подвески.
Коррозия становится главной угрозой: солевые растворы интенсивно атакуют резьбовые соединения регулировочных чашек, корпуса амортизаторов и пружины, приводя к закисанию механизмов. Ледяная корка, образующаяся на штоках и резьбе, блокирует возможность регулировки высоты или жесткости. Ударные нагрузки от скрытых под снегом выбоин дополнительно сокращают ресурс узла.
Ключевые рекомендации для зимнего сезона
- Регулярная мойка днища: Очищайте подвеску (особенно резьбовые части и штоки) от соли и грязи минимум раз в 1-2 недели, используя мягкую химию. Тщательно просушивайте после мойки.
- Защита резьбовых соединений: Наносите медную или графитовую смазку на регулировочные кольца и штоки до наступления морозов. Обновляйте слой после интенсивной мойки.
- Контроль пыльников и сальников: Проверяйте целостность пыльников штоков и сальников амортизаторов. Даже мелкие трещины пропускают влагу и абразив, ускоряя износ.
- Избегайте регулировок в мороз: Не пытайтесь изменять высоту или жесткость при температуре ниже -10°C – лед и хрупкость металла повышают риск срыва резьбы или поломки ключей.
- Щадящий стиль вождения: Минимизируйте проезд глубокого снега, ледяных колеи и нерасчищенных участков. Снижайте скорость перед неровностями.
Сравнение ценовых категорий койловеров разных производителей
Ценовой диапазон койловеров варьируется в зависимости от бренда, используемых материалов и технологических решений. Бюджетные сегменты (15 000–30 000 руб.) обычно предлагают базовую регулировку клиренса и жесткости, тогда в премиум-классе (от 60 000 руб.) применяются авиационные сплавы, многоступенчатые клапаны сжатия/отбоя и индивидуальная калибровка под конкретную модель авто.
Страна производства также влияет на стоимость: европейские и японские бренды традиционно дороже китайских аналогов, что обусловлено строгим контролем качества, расширенными тестами на выносливость и адаптацией под жесткие эксплуатационные стандарты. Разница в цене напрямую отражает ресурс изделия, точность регулировок и стабильность характеристик при длительной нагрузке.
Ориентировочная стоимость комплектов
| Категория | Производители | Ценовой диапазон (руб.) | Ключевые особенности |
|---|---|---|---|
| Бюджетная | TaTechnix, Prosport, JOM | 15 000–30 000 | Стальные пружины, ограниченный диапазон регулировок, упрощенная конструкция амортизаторов |
| Средняя | H&R, Eibach, ST Suspension | 35 000–60 000 | Антикоррозийное покрытие, раздельная регулировка высоты/жесткости, улучшенные демпферы |
| Премиум | KW, Ohlins, Bilstein | 60 000–200 000+ | Нержавеющая сталь, инерционно-газовые амортизаторы, независимая настройка сжатия/отбоя, тесты на треке |
Важно учитывать: итоговая цена зависит от сложности конструкции (одно-/многорычажная подвеска) и наличия дополнительных опций – например, верхних опор с подшипниками качения или систем магнитной регулировки (как в серии KW DDC). Для гражданской эксплуатации оптимальны комплекты среднего сегмента, тогда премиум-варианты оправданы при активном трековом использовании.
Типичные ошибки при самостоятельном монтаже койловеров
Отсутствие предварительной подготовки приводит к критическим просчётам. Многие пренебрегают изучением инструкции производителя и технических требований к конкретной модели автомобиля, что вызывает несовместимость компонентов или нарушение геометрии подвески.
Некорректная установка резко снижает безопасность эксплуатации. Непонимание принципов работы регулировочных элементов и силовых узлов ведёт к ускоренному износу деталей, вибрациям на руле и потере управляемости в критических режимах.
Распространённые технические ошибки
- Пренебрежение развал-схождением
После монтажа обязательна регулировка углов установки колёс. Игнорирование этого этапа вызывает "жор" резины и увод автомобиля с траектории. - Перетяжка резьбовых соединений
Использование ударного инструмента или превышение момента затяжки деформирует штоки амортизаторов и повреждает опорные подшипники. - Неправильная центровка пружин
Смещение посадочных чашек относительно нижних опор провоцирует скрипы и ускоренную усталость металла.
| Ошибка | Последствие | Решение |
|---|---|---|
| Монтаж без демпфирующей смазки | Коррозия регулировочных колец, закисание резьбы | Обработка графитовой смазкой перед сборкой |
| Нарушение последовательности затяжки | Деформация сайлент-блоков, перекос подвески | Затяжка под нагрузкой после опускания авто |
- Ошибки при калибровке клиренса
- Выравнивание по визуальному восприятию вместо точных замеров
- Асимметричная высота сторон более 3 мм
- Игнорирование контроля сопрягаемых деталей
- Незамеченный износ шаровых опор или рулевых наконечников
- Трещины в стаканах кузова после установки жёстких стоек
Объективные показания для установки койловеров вместо стандартной подвески
Замена штатной подвески на койловеры обоснована при необходимости точной адаптации автомобиля к эксплуатационным условиям, выходящим за рамки заводских параметров. Стандартные амортизаторы и пружины не обеспечивают достаточной гибкости настроек для решения специфических задач, где требуется индивидуальная калибровка характеристик.
Ключевые объективные причины установки включают требования к клиренсу, жесткости и стабильности подвески, которые не могут быть достигнуты серийными компонентами. Это актуально для сценариев, связанных с профессиональным использованием транспортного средства или эксплуатацией в нестандартных условиях.
- Экстремальное изменение дорожного просвета
Для езды по бездорожью (увеличение клиренса) или спортивного тюнинга (агрессивное снижение), когда штатные пружины не обеспечивают необходимый диапазон или устойчивость. - Регулярная перевозка тяжелых грузов
Компенсация проседания подвески при постоянной нагрузке (фургоны, пикапы) за счет регулировки преднатяга пружин. - Трек-дни и соревнования
Точная настройка кинематики подвески: изменение жесткости отбоя/сжатия, углов развала и центра крена для конкретного покрытия и стиля вождения. - Компенсация износа компонентов
Восстановление геометрии подвески на старых автомобилях без замены отдельных деталей (рычагов, сайлентблоков) благодаря регулировке высоты. - Эксплуатация в специфических климатических зонах
Адаптация к сезонным условиям: увеличенный клиренс для снега/бездорожья зимой, снижение для аэродинамики на асфальте летом.
| Критерий | Штатная подвеска | Койловеры |
| Диапазон регулировки клиренса | Фиксированный (±15 мм) | До 100 мм |
| Корректировка жесткости | Невозможна | Многоступенчатая |
| Стабильность при нагрузке | Проседание >30% | Компенсация регулировкой |
Список источников
Для подготовки материала о койловерах использовались авторитетные технические издания и профильные ресурсы.
Основу составили специализированные автомобильные руководства и экспертные публикации инженеров.
- Гребнев В.В. Автомобильная подвеска: конструкция и модернизация. М.: Машиностроение
- Петров С.К. "Регулируемые амортизаторы в тюнинге" // Журнал Автоэксперт №4, 2022
- Технический бюллетень KW Automotive: "Принципы работы coilover систем"
- Учебное пособие МАДИ: "Динамика ходовой части транспортных средств"
- Материалы международного симпозиума Suspension Technologies International, 2023
- Протоколы испытаний подвески Тольяттинского полигона АвтоВАЗа
- Руководство по тюнингу Немецкой ассоциации автосервиса (VDAT)
