Колесные болты - невидимые стражи безопасности

Статья обновлена: 18.08.2025

При упоминании ключевых компонентов автомобиля на ум приходят двигатель, тормоза или подвеска. Однако безопасность движения зависит и от крошечных элементов, о которых редко задумываются. Речь о колесных болтах – миниатюрных стальных крепежах, несущих колоссальную ответственность.

Эти детали испытывают экстремальные нагрузки: динамические удары, вибрации, перепады температур. От их целостности напрямую зависит сохранность колеса на оси. Один ослабленный болт способен спровоцировать катастрофическую разбалансировку.

Несмотря на кажущуюся простоту, технология производства подчиняется жестким стандартам. Материал, форма резьбы, угол конуса – каждый параметр рассчитан с точностью до микрона. Пренебрежение к этим "малышам" чревато потерей колеса на ходу.

Материалы изготовления: сталь, титан и защитные покрытия

Основным материалом для колесных болтов служат высокопрочные стали марок 10.9 и 12.9, где цифры обозначают предел прочности на растяжение (1000/1200 МПа) и отношение предела текучести к прочности (90%). Такие сплавы легируются хромом, бором или ванадием для повышения усталостной прочности и сопротивления срезу, что критично при циклических нагрузках и монтажных усилиях.

Титановые болты применяются в тюнинге и автоспорте благодаря сочетанию прочности с массой на 40-45% меньше стали. Однако титан дороже, склонен к задирам при затяжке без смазки и обладает меньшей теплопроводностью, что требует осторожности при использовании с коваными дисками в экстремальных режимах.

Функции защитных покрытий

Покрытия решают три ключевые задачи:

Коррозионная защита: Цинкование (белое/желтое хроматирование) создает барьерный слой. Напыление цинк-алюминиевого сплава (Dacromet) обеспечивает катодную защиту.
Снижение трения: ПТФЭ-полимеры (тефлон) наносятся на резьбу и конус, стабилизируя момент затяжки и предотвращая прикипание.
Эстетика: Черное оксидирование или PVD-покрытия (напыление нитрида титана) согласуют болты с дизайном дисков.

Материал	Прочность	Покрытия	Ограничения
Сталь 10.9/12.9	1000-1200 МПа	Цинк, Dacromet, PVD	Склонность к коррозии без защиты
Титан Grade 5	≥900 МПа	Анодирование, PVD	Цена, риск заедания резьбы

Стальные болты при повреждении покрытия требуют обработки ингибитором коррозии.
Титановые комплекты всегда используют стальные гайки-вставки (серебрянки) для защиты дисков.
Многослойные покрытия (цинк + полимер) увеличивают ресурс на 60-70% в зимних условиях.

Ключевые геометрические параметры: длина, резьба, диаметр стержня

Точное соответствие длины болта критически влияет на надежность крепления: слишком короткий стержень не обеспечит необходимого количества рабочих витков в ступице, снижая прочность соединения. Чрезмерно длинный болт может упереться в элементы тормозной системы или подвески, вызывая их повреждение и блокировку вращения колеса.

Диаметр стержня должен идеально совпадать с отверстиями диска – отклонение даже на 1 мм создаст опасный люфт или механическое напряжение. Резьбовой профиль обязан полностью соответствовать гнездам ступицы по шагу, углу наклона и форме витков, иначе неизбежна деформация соединения при затяжке.

Детализация параметров

Параметр	Ключевые характеристики	Риски при несоответствии
Длина	Измеряется от опорной поверхности конуса/шайбы до конца стержня	Короткий: недостаточная глубина зацепления Длинный: контакт с тормозным барабаном/суппортом
Резьба	Метрическая (M12, M14) или дюймовая (1/2"), шаг (1.25 мм, 1.5 мм)	Срыв резьбы, перекос диска, самопроизвольное откручивание
Диаметр стержня	Номинальный размер резьбовой части (12 мм, 14 мм)	Люфт диска (малый диаметр), разрушение отверстия (большой диаметр)

Типы рабочей поверхности: конус, сфера или плоская посадка

Тип рабочей (прижимной) поверхности колесного болта или гайки является критически важной характеристикой, напрямую влияющей на надежность крепления колеса и безопасность движения. Эта поверхность отвечает за точное центрирование колесного диска относительно ступицы и равномерное распределение зажимного усилия по посадочному фланцу.

Использование болта/гайки с неподходящим типом рабочей поверхности для конкретного диска приводит к недостаточному или неравномерному прижатию колеса, его смещению относительно ступицы во время движения (биению), ослаблению крепления и, в конечном итоге, к отрыву колеса. Поэтому абсолютно недопустима установка крепежа одного типа на диск, предназначенный для другого типа посадки.

Основные типы прижимной поверхности

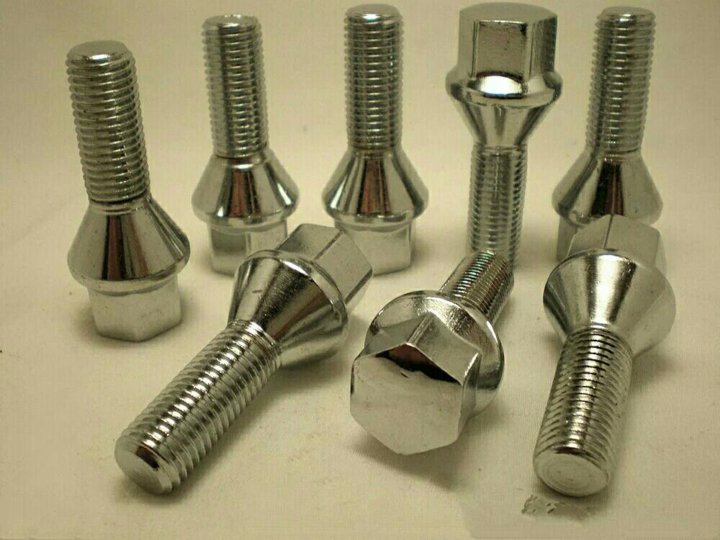

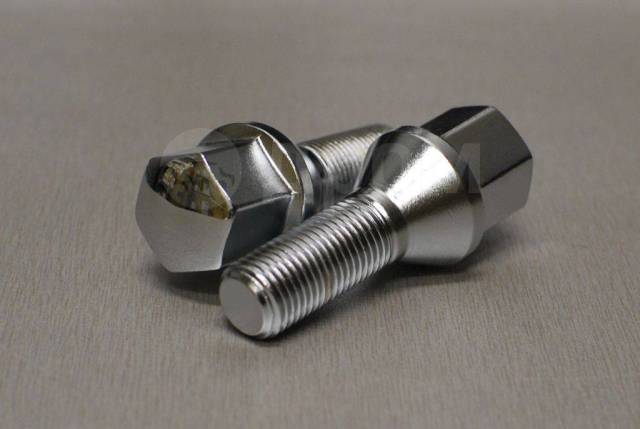

Коническая (Конус)
- Наиболее распространенный тип. Рабочая поверхность выполнена в виде усеченного конуса.
- Стандартные углы конуса: 60° (самый распространенный в Европе, Японии, Корее) и 45° (чаще встречается на американских авто).
- При затяжке коническая поверхность болта/гайки входит в соответствующее коническое отверстие диска, обеспечивая самоцентрирование колеса и надежную фиксацию.
- Требует точного совпадения угла конуса болта/гайки и отверстия диска.
Сферическая (Сфера)
- Рабочая поверхность имеет форму полусферы (шара).
- Соответствующее посадочное место в диске также выполнено в виде сферической чаши.
- Основное преимущество – допускает небольшие отклонения в углах установки (некоторую "самоустановку") и менее критична к небольшим неточностям геометрии.
- Часто используется на автомобилях немецких марок (VW, BMW, Mercedes), некоторых французских и других.
- Важно соответствие радиуса сферы болта/гайки и радиуса чаши диска.
Плоская
- Рабочая поверхность болта или гайки абсолютно плоская (иногда с небольшим фаской по краю).
- Требует, чтобы посадочное место на диске также было плоским и обязательного использования центровочных колец (супинаторов), которые надеваются на ступицу и обеспечивают точное центрирование колесного диска.
- Сам болт/гайка в этом типе крепления отвечает только за прижим диска к ступице через центровочное кольцо, но не за центровку.
- Чаще применяется на коммерческом транспорте или некоторых специфических дисках. Без центровочного кольца правильная установка невозможна.

Тип Посадки	Форма Рабочей Поверхности	Ключевая Характеристика	Особенности/Требования
Коническая (Конус)	Усеченный конус	Угол конуса (60° или 45°)	Самоцентрирование, требует точного совпадения угла
Сферическая (Сфера)	Полусфера	Радиус сферы (R)	Допускает небольшую самоустановку, требует совпадения радиуса
Плоская	Плоская	Плоскость	Обязательно использование центровочных колец (супинаторов)

Выбор правильного типа крепежа с соответствующей рабочей поверхностью определяется исключительно конструкцией самого колесного диска. Никогда не устанавливайте болты/гайки с конической посадкой на диски, предназначенные для сферической или плоской, и наоборот. Несовместимость приводит к катастрофически опасным последствиям.

Расшифровка маркировки класса прочности на головке

Класс прочности обозначается двумя цифрами, разделёнными точкой (например, 8.8, 10.9 или 12.9), нанесёнными методом штамповки или лазерной гравировки на торце головки болта. Первая цифра отражает номинальный предел прочности на растяжение (в МПа), умноженный на 100, а вторая – соотношение предела текучести к пределу прочности, выраженное в процентах. Эта маркировка соответствует международному стандарту ISO 898-1 и является ключевым индикатором механических свойств крепежа.

Для расшифровки необходимо умножить первую цифру на 100 – это даст минимальный предел прочности на разрыв (σ_Bmin). Например, для класса 10.9: 10 × 100 = 1000 МПа. Вторая цифра, умноженная на 10, указывает процентное отношение предела текучести (σ_S) к пределу прочности. У класса 10.9: 9 × 10 = 90%, значит σ_Smin = 1000 МПа × 0.9 = 900 МПа. Также маркировка может включать символы производителя и знак соответствия стандартам качества.

Ключевые параметры классов прочности

Класс	Предел прочности (МПа)	Предел текучести (МПа)
8.8	800	640
10.9	1000	900
12.9	1200	1080

Важные нюансы:

Болты класса 12.9 требуют точного контроля момента затяжки из-за хрупкости
Цифры после точки не указывают напрямую на твёрдость
Отсутствие маркировки свидетельствует о несоответствии стандартам

Дополнительные обозначения могут включать круговые риски (концентрические кольца) вокруг цифр. Каждое кольцо обозначает прибавку 2 единицы к первой цифре класса прочности. Например, маркировка 8.8 с одним кольцом соответствует классу 10.8. Такая система позволяет компактно указывать высокие классы прочности на ограниченной площади головки болта.

Определение шага резьбы: метрическая или дюймовая система

Шаг резьбы колесных болтов – критический параметр для надёжной фиксации диска. Ошибка в определении системы измерения (метрическая или дюймовая) приведёт к несовпадению профиля резьбы, что чревато срывом витков, деформацией ступицы или откручиванием колеса в движении. Точная идентификация исключает риски и гарантирует совместимость крепежа с деталями автомобиля.

Для корректного подбора необходимо измерить расстояние между соседними вершинами резьбы. В метрической системе (обозначается буквой "М", например, М12х1.5) шаг указывается в миллиметрах, а в дюймовой (например, 1/2"-20 UNF) – количеством витков на дюйм длины. Использование несоответствующего инструмента или болта вызовет механическое повреждение соединения даже при визуальном сходстве.

Методы определения шага

Для точной диагностики используйте специализированные инструменты:

Метрический резьбомер: набор гребёнок с шаблонами разного шага (1.0, 1.25, 1.5 мм и т.д.). Совпадение профиля шаблона с резьбой болта укажет точное значение.
Дюймовый резьбомер: аналогичен метрическому, но калиброван в нитках на дюйм (20, 24 UNF и др.). Требует отдельного набора для американских или британских стандартов.

Если резьбомер недоступен, выполните замер линейкой:

Измерьте длину участка с 10 полными витками резьбы.
Разделите длину (в мм) на 10 для получения метрического шага.
Для дюймовой системы: измерьте длину 10 витков в дюймах (1 дюйм = 25.4 мм), затем разделите 10 на полученное значение. Результат – число ниток на дюйм (TPI).

Параметр	Метрическая система (пример)	Дюймовая система (пример)
Обозначение	М14×1.5	9/16"-18 UNF
Шаг	1.5 мм	18 TPI (ниток/дюйм)
Расчёт шага	Прямое измерение линейкой	10 витков = 14.12 мм → 25.4/(14.12/10)≈18 TPI

Важно! Большинство европейских и азиатских автомобилей используют метрические стандарты (DIN, ISO), в то время как американские модели чаще применяют дюймовые (SAE, ANSI). Перепутать системы легко – визуально резьбы схожи, но геометрия профиля отличается. Не пытайтесь вкрутить болт "с усилием": если резьба не накручивается рукой до конца – вероятно, несовпадение стандартов.

Правильный момент затяжки для вашей модели автомобиля

Точное значение момента затяжки колесных болтов критически важно для безопасности и долговечности узла. Недостаточное усилие приводит к самоотвинчиванию при вибрациях, а чрезмерное – к деформации диска, срыву резьбы или поломке шпильки.

Производитель каждого автомобиля устанавливает уникальные параметры момента для конкретной модели, учитывая конструкцию подвески, тип диска (стальной, легкосплавный) и размер крепежа. Универсальных значений не существует – данные для малолитражки и внедорожника будут радикально отличаться.

Где найти точные данные

Обязательно сверяйтесь с первичными источниками:

Руководство по эксплуатации автомобиля – раздел о замене колес или технических характеристиках.
Наклейки на кузове – часто размещаются на стойках дверей, крышке бензобака или в бардачке.
Официальные сервисные мануалы (доступны у дилеров или в специализированных базах данных).

Примеры значений для распространенных моделей (для справки, всегда уточняйте!):

Модель авто	Тип диска	Момент затяжки (Н·м)
Lada Vesta	Стальной	88-98
Kia Rio (2020-2023)	Легкосплавный	120-140
Volkswagen Tiguan (B8)	Легкосплавный	140
Toyota Camry (XV70)	Легкосплавный	103

Правила применения момента:

Затягивайте болты чистыми и сухими (без смазки, если иное не указано производителем).
Используйте динамометрический ключ – "на глаз" или ударным гайковертом недопустимо.
Соблюдайте схему затяжки ("звездой" или крестообразно) для равномерного прилегания диска.
Проверяйте момент после пробега 50-100 км – резьба может "приработаться".

Игнорирование регламента затяжки – прямая угроза безопасности: колесо может отвалиться на ходу. Данные для подержанных авто уточняйте по VIN-коду, особенно если менялись диски или ступицы.

Порядок затяжки крепежа при смене колес звездой

Правильный порядок затяжки колесных болтов или гаек критичен для равномерного распределения нагрузки на ступицу и диск. Нарушение последовательности приводит к перекосу колеса, деформации диска и ускоренному износу подшипников.

Метод "звезды" (крестообразной затяжки) минимизирует риски деформации за счет поочередного воздействия на противоположные точки крепежа. Эта техника обязательна для литых и кованых дисков, чувствительных к точечным нагрузкам.

Алгоритм затяжки звездой

Используйте динамометрический ключ с усилием, указанным в руководстве по эксплуатации авто (обычно 90-120 Нм). Всегда выполняйте затяжку в два этапа:

Предварительная затяжка (30-50% от нормы):
- Закрутите крепеж вручную до соприкосновения с диском
- Затяните по схеме звезды с минимальным усилием
Финишная затяжка (100% усилия):
- Повторите схему в той же последовательности
- Контролируйте усилие динамометрическим ключом

Схемы последовательности:

Кол-во болтов	Порядок затяжки	Визуализация
4 болта	1 → 3 → 2 → 4	Противоположные пары
5 болтов	1 → 3 → 5 → 2 → 4	Через один по кругу
6 болтов	1 → 4 → 2 → 5 → 3 → 6	Максимальное смещение

После пробега 50-100 км обязательно перепроверьте момент затяжки. На литых дисках используйте графитовую смазку на посадочной поверхности, но никогда не смазывайте резьбу крепежа – это искажает усилие затяжки.

Дефекты, требующие замены: сколы, коррозия, деформация

Механические повреждения резьбы или головки болта нарушают равномерность распределения нагрузки при затяжке. Сколы создают концентраторы напряжения, снижая прочность соединения и повышая риск внезапного разрушения под динамическими нагрузками.

Коррозионные процессы разъедают металл, уменьшая эффективный диаметр стержня и высоту профиля резьбы. Ржавчина в зоне контакта с диском препятствует точной посадке, а прогрессирующее окисление ведет к критическому ослаблению конструкции.

Дефект	Последствия	Действия
Сколы	Нарушение геометрии резьбы, трещины в основании головки	Немедленная замена при видимых сколах глубиной >0.5 мм
Коррозия	Утонение сечения, заклинивание в ступице, обрыв при демонтаже	Замена при потере >30% материала или расслоении поверхности
Деформация	Искривление оси, нарушение соосности, неравномерная затяжка	Обязательная замена при отклонении оси >3° или изменении длины

Деформированные болты не обеспечивают соосность при фиксации колеса, что ведет к биению и вибрациям. Проверка выполняется калибром-шаблоном: отклонение формы головки или резьбовой части более 0.2 мм считается недопустимым.

Комбинированные повреждения (например, коррозия + скол) требуют безоговорочной замены независимо от степени выраженности. Использование болтов с дефектами сокращает ресурс ступичных гаек и повреждает посадочные места на дисках.

Последствия перетяжки: растяжение и усталостный излом

Превышение рекомендованного момента затяжки создает в теле болта напряжения, значительно превосходящие его предел текучести. Это приводит к необратимой пластической деформации – болт растягивается, удлиняется и становится тоньше в самом нагруженном участке, обычно в области резьбы или под головкой. Такой болт теряет первоначальные прочностные характеристики и упругие свойства, необходимые для надежного удержания колеса.

Даже однократная значительная перетяжка наносит скрытый ущерб. Микроструктура металла нарушается, возникают внутренние напряжения и невидимые глазу микротрещины. Эти дефекты становятся концентраторами напряжения в процессе дальнейшей эксплуатации автомобиля, когда болт испытывает постоянные знакопеременные циклические нагрузки от вибраций, ударов и изменения крутящего момента.

Усталостный излом: неожиданный и опасный

Циклические нагрузки на перетянутый и растянутый болт приводят к развитию усталостного разрушения. Микротрещины, зародившиеся в зоне пластической деформации, начинают медленно расти под действием переменных напряжений. Этот процесс протекает постепенно и незаметно, пока оставшееся сечение болта не становится слишком малым, чтобы выдерживать даже обычную рабочую нагрузку.

Усталостный излом характеризуется двумя отчетливыми зонами на поверхности излома:

Зона медленного роста трещины: Гладкая, часто с концентрическими линиями (берегами), похожая на ракушечный излом. Это область постепенного распространения трещины.
Зона долома: Шероховатая, зернистая поверхность. Это область, где произошло мгновенное разрушение оставшегося сечения болта при превышении его остаточной прочности.

Основные стадии усталостного разрушения перетянутого болта:

Перетяжка → Пластическая деформация и растяжение болта.
Образование микротрещин в зоне максимальных напряжений.
Медленный рост трещины под действием циклических нагрузок.
Мгновенный излом оставшегося сечения (долом).

Последствие перетяжки	Характер повреждения	Конечный результат
Растяжение	Пластическая деформация, удлинение, уменьшение диаметра	Потеря упругости и номинальной прочности
Усталостный излом	Постепенный рост трещины от концентратора напряжения	Внезапное разрушение болта при эксплуатации

Риски использования болтов "не родной" геометрии

Использование колесных болтов, не соответствующих оригинальным геометрическим параметрам автомобиля, создает критическую угрозу безопасности. Несовпадение даже одного из ключевых параметров – конусности, шага резьбы, длины или диаметра – приводит к неравномерному распределению нагрузки на ступицу и диск.

Неправильный угол конуса (например, 60° вместо требуемых 45°) или отклонение в размерах посадочной зоны не обеспечивает плотного прилегания. Это вызывает вибрации, которые разрушают структуру диска и повреждают резьбу ступицы, а также провоцируют ускоренный износ подшипников и элементов подвески.

Основные опасности и последствия

Непосредственные риски при эксплуатации:

Отрыв колеса на ходу из-за постепенного ослабления крепежа под динамическими нагрузками
Деформация дисков в точках крепления ("яйцевидные" отверстия)
Срыв резьбы ступицы или болта при затяжке (особенно при несовпадении шага резьбы)

Скрытые долгосрочные повреждения:

Микротрещины в крепежных отверстиях легкосплавных дисков
Разрушение контактных зон стальных дисков коррозией из-за неплотного прилегания
Люфт ступичного подшипника из-за постоянных ударных нагрузок

Параметр отклонения	Типовая неисправность
Угол конуса ±3°	Смещение центра колеса, биение
Диаметр посадочной части +1мм	Недотяг болта, самооткручивание
Длина болта -5мм	Недостаточное зацепление резьбы

Экономия на оригинальных болтах или установка "похожих" аналогов многократно увеличивает вероятность аварии. Гарантировать надежную фиксацию колеса может только крепеж с сертифицированными геометрическими характеристиками, предусмотренными производителем транспортного средства.

Пошаговая процедура замены поврежденных болтов

Поврежденные колесные болты требуют немедленной замены для сохранения равномерного прижима диска и предотвращения вибраций. Используйте только оригинальные болты или аналоги с идентичными характеристиками (длина, шаг резьбы, конусность).

Перед началом работ убедитесь в наличии динамометрического ключа – затяжка "на глаз" недопустима. Подберите новый болт, полностью соответствующий штатному по геометрии и классу прочности (обычно 8.8, 10.9 или 12.9).

Процесс замены

Установите автомобиль на ровную площадку, затяните ручной тормоз и подложите противооткатные упоры под противоположные колеса.
Ослабьте затяжку всех болтов на проблемном колесе (не снимая его!) с помощью баллонного ключа.
Поддомкратьте автомобиль в штатных точках, после чего полностью снимите колесо.
Извлеките поврежденный болт:
- Если резьба цела – аккуратно выкрутите его против часовой стрелки.
- При сорванной резьбе используйте экстрактор или метчик для восстановления канала.
Очистите резьбовое отверстие в ступице металлической щеткой и продуйте сжатым воздухом. Смажьте только первые 2-3 витка нового болта графитовой смазкой.
Вручную закрутите новый болт до упора, убедившись в отсутствии перекоса. Докрутите ключом на ¼ оборота для предварительной посадки.
Установите колесо обратно, наживите все болты и опустите автомобиль с домкрата.

Финишная затяжка крест-накрест:

Количество болтов	Порядок затяжки
4	1-3-2-4
5	1-4-2-5-3

Затягивайте болты поэтапно (50% → 75% → 100% усилия) динамометрическим ключом согласно спецификации производителя. Контрольный момент через 50 км пробега обязателен.

Подбор длины болтов при установке проставок или дисков

Установка проставок или новых дисков с измененной геометрией требует обязательного перерасчета длины колесных болтов. Недостаточная длина резьбовой части снижает надежность крепления колеса, а чрезмерно длинные болты могут повредить тормозные механизмы или подвеску.

Расчет новой длины выполняется по формуле: исходная длина болта + толщина проставки – толщина нового диска (если она отличается от штатного). При замене дисков без проставок учитывается только разница в толщине монтажной площадки (хаба) между старым и новым диском.

Критерии корректного подбора

Идеальный болт должен соответствовать трем условиям:

Минимальная глубина закручивания – не менее 6-7 полных витков резьбы.
Свободный конец не должен выступать за пределы ступицы или контактировать с:
- Тормозным суппортом или скобой
- Пружинами подвески
- Датчиками ABS
Посадочный конус болта обязан полностью прилегать к конусному отверстию диска без зазоров.

Пример расчета для штатного болта 28 мм и проставки 15 мм:

Параметр	Значение (мм)
Исходная длина	28
Толщина проставки	+15
Новая длина	43

Проверка обязательна: после монтажа прокрутите колесо вручную, убедившись в отсутствии посторонних контактов. Используйте только болты класса прочности 10.9 и выше.

Особенности эксплуатации винтовых колесных гаек

Ключевым требованием является соблюдение момента затяжки, указанного производителем автомобиля. Превышение усилия приводит к деформации крепежа, колёсных дисков и ступичных элементов, тогда как недостаточная затяжка провоцирует самооткручивание во время движения. Для контроля обязательно применяйте динамометрический ключ после каждой перебортовки или через 50-100 км пробега после монтажа.

Регулярно очищайте резьбу гаек и шпилек от коррозии, грязи и остатков смазки. Наличие посторонних частиц создаёт ложное ощущение правильной затяжки, а окислы ускоряют износ соединения. Используйте металлические щётки или специализированные очистители, избегая избыточного смазывания – тонкий слой графитной смазки допустим только на новых элементах по инструкции.

Критические правила обслуживания

Избегайте распространённых ошибок:

Не применяйте ударные гайковёрты – ударные нагрузки разрушают структуру металла
Заменяйте гайки при малейших признаках деформации (сколы, стёртые грани)
Используйте только оригинальные или сертифицированные аналоги – разница в твёрдости стали вызывает ускоренный износ

Порядок затяжки:

Наживите все гайки вручную для исключения перекоса
Затягивайте крест-накрест (звёздочкой) в 2-3 этапа
Финишный момент – строго по таблице спецификаций для модели авто

Тип диска	Периодичность контроля	Рекомендуемый инструмент
Стальной	Каждые 10 000 км	Калиброванный динамометрический ключ
Легкосплавный	Каждые 5 000 км	Щадящий гайковёрт с ограничителем крутящего момента

Список источников

Информация о конструкции, функциях и требованиях к колесным болтам основана на технической документации производителей комплектующих и отраслевых стандартах. Анализ последствий неправильной затяжки и методов контроля опирается на рекомендации сервисных организаций.

Для подготовки материала использовались специализированные технические ресурсы, руководства по ремонту транспортных средств и исследования в области автомобильной безопасности. Приведенные ниже источники содержат нормативные данные и практические рекомендации по эксплуатации крепежных элементов.

ГОСТы и отраслевые стандарты: Технические условия на автомобильный крепеж (ГОСТ Р ИСО 4161, ГОСТ Р 53673)
Руководства по ремонту: Официальные сервисные мануалы ведущих автопроизводителей (VW, Toyota, KIA)
Технические публикации: Статьи в журналах "За рулем", "Автокомпоненты", "Транспортная безопасность"
Специализированные ресурсы: Материалы порталов "АвтоМеханика", "Крепежные решения", "Автотехэксперт"
Производители крепежа: Каталоги и технические бюллетени компаний Bimecc, Kics, McGard
Оборудование: Инструкции к динамометрическим ключам (производители Gedore, Norbar)
