Компрессор кондиционера Ford Focus 2 - монтаж, обслуживание, ремонт

Статья обновлена: 04.08.2025

Исправная работа климатической системы – ключевой фактор комфорта в салоне популярного Форд Фокус 2, а сердцем этой системы является компрессор кондиционера. Этот узел отвечает за циркуляцию и сжатие хладагента, обеспечивая эффективное охлаждение воздуха.

Профессиональная установка, грамотная эксплуатация и своевременное устранение неисправностей критически важны для долговечности компрессора и всей системы кондиционирования. Игнорирование специфики обслуживания неизбежно ведет к дорогостоящему ремонту и дискомфорту при эксплуатации автомобиля.

В статье подробно рассматриваются особенности конструкции компрессора Ford Focus 2, важнейшие этапы его правильного монтажа, правила эксплуатации для продления ресурса и оптимальные методы диагностики и ремонта типичных поломок этой ответственной детали.

Устройство и принцип работы компрессора кондиционера

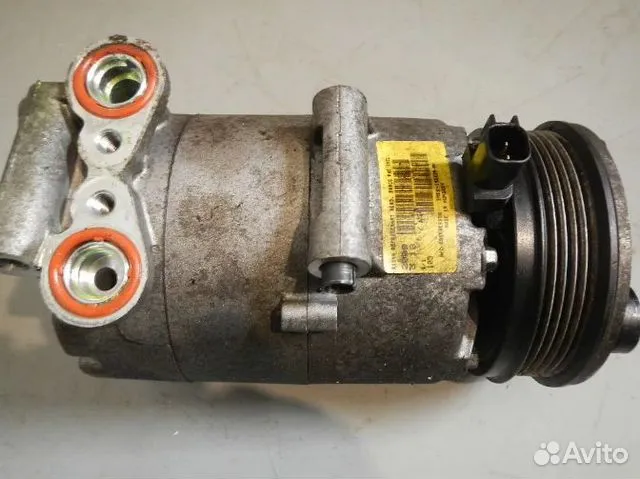

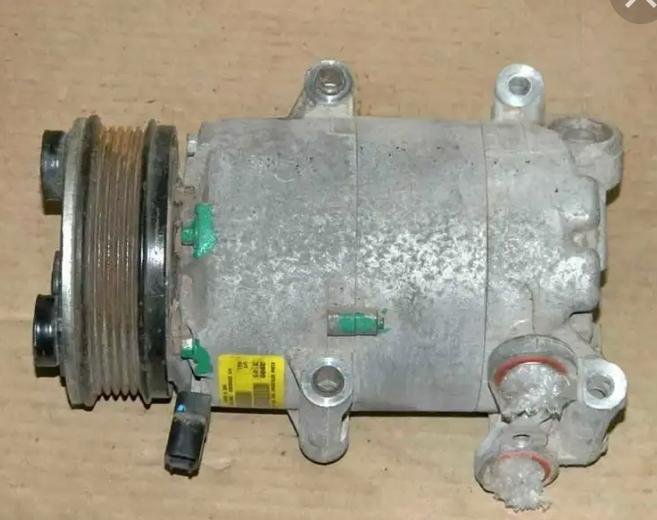

Компрессор кондиционера Ford Focus 2 представляет собой поршневой агрегат с приводом от двигателя через ременную передачу. Его корпус изготовлен из алюминиевого сплава и содержит основные функциональные компоненты: электромагнитную муфту сцепления, приводной вал, шкив с подшипником, клапанную плиту и поршневую группу. Ключевые соединения включают трубопроводы высокого давления для фреона и электрический разъем управления муфтой.

Внутренняя конструкция подразумевает наличие наклонного диска (шибера), преобразующего вращение вала в возвратно-поступательное движение поршней. Система смазки циркулирует специальное масло, смешанное с хладагентом, для снижения трения рабочих элементов. Герметичность между секциями обеспечивается уплотнительными кольцами и прокладками.

Последовательность работы компрессора

Активация муфты сцепления: При включении кондиционирования электромагнит притягивает нажимной диск к шкиву, передавая вращение от двигателя на вал компрессора.
Всасывание хладагента: Поршни, движимые шибером, создают разрежение в испарителе, затягивая газообразный фреон через впускной клапан.
Сжатие фреона: При обратном ходе поршней газ сжимается до 15-25 атмосфер, резко увеличивая его температуру.
Выброс в конденсатор: Раскаленный хладагент под высоким давлением выталкивается через выпускной клапан в магистраль конденсатора для охлаждения.

Важно: Компрессор работает циклично, управляемый системой климат-контроля. При достижении заданной температуры или превышении допустимого давления муфта отключается, останавливая компрессор для предотвращения перегрузок.

Расположение компрессора в подкапотном пространстве Ford Focus 2

Компрессор кондиционера на Ford Focus 2 занимает фиксированное положение в передней части двигательного отсека, внизу слева (со стороны водителя). Он закреплён на силовом агрегате через кронштейны и жёстко связан с системой навесного оборудования двигателя.

Агрегат находится под генератором и установлен ниже уровня радиатора кондиционера. Для доступа требуется демонтировать пластиковую защиту двигателя (при наличии), что открывает прямой визуальный и физический доступ к корпусу компрессора с его приводами и трубопроводами.

Ключевые ориентиры для идентификации:

Соседние элементы: Цилиндрический корпус расположен параллельно переднему бамперу, между блоком двигателя и левой фарой.
Крепление: Фиксируется тремя болтами к блоку цилиндров и кронштейну генератора через характерную П-образную опору.
Коммуникации: К верхней части корпуса подключены две алюминиевые магистрали – тонкая (высокого давления) и толстая (низкого давления), идущие к конденсору.
Привод: На передней крышке размещён шкив с электромагнитной муфтой, соединённый поликлиновым ремнём со шкивом коленвала.
Электропроводка: К муфте подходит единственный электрический разъём круглой или прямоугольной формы.

Типы компрессоров: поршневой vs роторный (Ford Focus 2)

На Ford Focus 2 применяются два типа компрессоров кондиционера: поршневые (часто рядные) и роторные (лопастные). Поршневые компрессоры, такие как Delphi TJL, используют возвратно-поступательное движение поршней для сжатия хладагента. Роторные аналоги, например TD-027, функционируют за счет вращения ротора с лопастями, создающими давление в камерах. Выбор типа зависит от года выпуска и комплектации автомобиля.

В поршневых моделях нагрузка распределяется на несколько цилиндров, что снижает вибрации, но увеличивает габариты. Роторные компактнее и легче, однако чувствительнее к загрязнению системы. Для Ford Focus 2 роторные компрессоры чаще встречаются в поздних рестайлинговых версиях, тогда как поршневые доминируют в ранних выпусках.

Сравнение характеристик

Надежность: Поршневые устойчивее к износу при высоких нагрузках. Роторные требуют идеально чистой системы.
Шумность: Роторные работают тише за счет отсутствия возвратного механизма.
Ремонтопригодность: Поршневые проще в обслуживании: доступны ремкомплекты. Роторные часто заменяются целиком.

Параметр	Поршневой (Delphi TJL)	Роторный (Sanden TD-027)
Срок службы	200-250 тыс. км	150-180 тыс. км
Вес	4.2–4.7 кг	3.0–3.5 кг
Типичные неисправности	Износ уплотнений клапанов	Выкрашивание лопаток или подшипников

При замене на ФФ2 обязательна проверка совместимости по VIN: ранние модели (до 2008 г.) адаптированы под поршневые, а с 2010 г. чаще ставят роторные. Неверный подбор приводит к поломке магистралей или блока управления.

Симптомы неисправного компрессора: шум при включении

Характерные шумы при активации компрессора кондиционера Ford Focus 2 включают металлический скрежет, громкий гул или вибрационные стуки, особенно заметные на холостых оборотах. Эти звуки возникают в первые секунды после включения системы из салонного блока управления и часто усиливаются при повышении нагрузки на двигатель.

Отличительный признак проблем именно с компрессором – синхронизация шума с работой муфты привода и кратковременное затихание при выключении кондиционера. Сопутствующими симптомами обычно выступают снижение эффективности охлаждения и плавающие обороты двигателя из-за возросшей нагрузки.

Распространенные виды шумов и их причины

Визжащий звук – износ подшипника шкива или недостаточное натяжение ремня
Металлический стук – разрушение подшипников, деформация внутренних компонентов
Постоянный гул – низкий уровень хладагента (масляное голодание)
Периодический треск – заклинивание клапанов компрессора

Тип шума	Проверка	Риски эксплуатации
Визг/скрежет	Состояние ремня, натяжителя, люфт шкива	Обрыв ремня, повреждение шкива
Громкий стук	Диагностика муфты компрессора	Заклинивание механизма, выход из строя подшипников

Важно: Игнорирование звуковых симптомов ускоряет разрушение компрессора. При продолжающейся эксплуатации возможна полная блокировка узла с последующим повреждением ременного привода и дорогостоящим ремонтом.

Вибрации на руле при работе кондиционера: диагностика

Вибрации на рулевом колесе, синхронные с включением компрессора кондиционера на Ford Focus II – распространённая проблема, сигнализирующая о нарушении баланса или неисправности в навесных агрегатах двигателя. Основная причина обычно связана с возросшей нагрузкой на силовой агрегат при активации компрессора.

Клин ременной передачи или пробуксовка приводного ремня выявляется визуально: запустите двигатель, включите кондиционер на максимальную мощность. Наблюдайте за шкивами и ремнем на предмет рывков, пропусков зубьев ГРМ, следов износа или задиров. Простейший способ проверки – обрызгать ремень водой: временное исчезновение вибрации подтвердит пробуксовку.

Основные направления диагностики

Состояние опор двигателя/КПП: Изношенные гидроопоры теряют демпфирующие свойства. Проверка: запустите мотор, включите "D" (АКПП) или выжмите сцепление (МКПП), откройте капот. Попросите помощника резко включить кондиционер – двигатель не должен подпрыгивать более чем на 2–3 см, с характерным стуком.
Работоспособность компрессора:
- Натяжитель ремня: люфт, заедание или трещины.
- Подшипник шкива компрессора: гудит при вращении, при остановке мотора вал шкива продолжает вращаться неровно.
- Внутренние неполадки компрессора: заклинивание поршневой группы, износ подшипников ротора. Признак – сильная вибрация с металлическим грохотом под капотом.
Качество ремня: Трещины, "задубевшие" рёбра, масляные загрязнения, критическое удлинение. Потеря эластичности приводит к неравномерному натяжению.
Давление хладагента: Аномально высокое давление (забит конденсор, неисправен вентилятор охлаждения, перезаправка) или низкое (утечка, недозаправка) заставляет компрессор работать с перегрузкой, увеличивая крутильные колебания.

Этапы углублённой проверки:

Диагностика муфты компрессора: После остановки двигателя вручную проверните центральную гайку шкива. Стук, люфт, затрудненное вращение – повод для замены муфты или компрессора.

Контроль давления системы: Используйте манометрическую станцию. Нормы для Focus 2:

Условие	Давление низкой стороны (R134a)	Давление высокой стороны
Двигатель заглушен	≈6–8 бар	≈6–8 бар
Работа на холостых (t воздуха +25°C)	2.0–2.5 бар	12–15 бар

Проверка навесных агрегатов: Снимите приводной ремень. Проврачивайте вручную генератор, помпу, насос ГУР. Подшипники должны вращаться плавно, без заеданий и шума. Любой посторонний звук – признак износа.

Устранение вибрации требует точного определения источника: стартовать следует с визуального осмотра и простых тестов (ремень, опоры), постепенно переходя к сложным узлам (компрессор, балансировка валов).

Утечка хладагента через сальник компрессора

Основной признак утечки через сальник – исчезновение холода при исправной работе остальных узлов системы кондиционирования. Одновременно наблюдаются масляные пятна на корпусе компрессора в районе приводного шкива и характерный свист или шипение при работе двигателя. Постепенное снижение производительности системы сопровождается активизацией защиты от "сухого хода" при критическом падении давления.

Главные причины разрушения сальника: естественный износ уплотнительных кромок (пробег от 150 000 км), повреждение при некорректной заправке системы, применение некондиционного хладагента или масла. Деформация посадочного места сальника возникает при механическом повреждении вала либо перегреве компрессора из-за эксплуатации с низким уровнем хладагента.

Диагностика и устранение

Точное определение дефекта требует:

Обработки узла УФ-красителем с последующей проверкой лампой
Контроля давления в магистралях манометрической станцией
Визуального осмотра переднего торца компрессора на наличие масляного налета

Ремонтные операции:

Замена сальника без снятия компрессора (требует специнструмента)
Полная замена компрессора при повреждении вала
Очистка системы и вакуумирование после ремонта
Заправка хладагента с добавлением красителя для контроля

Критично использовать оригинальные сальники TorqFLO или Corteco: дешевые аналоги быстро выходят из строя из-за перепадов температур. При замене обязательно восстановление уровня компрессорного масла PAG46.

Превентивные меры	Последствия игнорирования
Ежегодное обслуживание кондиционера	Полный отказ компрессора
Контроль чистоты конденсатора	Задиры на валу компрессора
Запрет запуска системы при утечках	Повреждение испарителя

Проверка уровня масла в компрессоре кондиционера

Прямой контроль уровня смазки в системе невозможен без разгерметизации, так как конструкция не предусматривает щуп или смотровое стекло. Масло циркулирует вместе с хладагентом по замкнутому контуру, а его объем рассчитан на весь срок службы при отсутствии утечек и вмешательств.

Необходимость проверки возникает при ремонте, утечке фреона или замене компонентов. Для этого измеряют объем слитого масла при демонтаже компрессора, сравнивают с заводской нормой (указана на шильде компрессора или в сервисной документации Ford Focus 2) и восполняют дефицит. Точность процедуры критична: недостаток масла вызывает задиры, избыток – снижение холодопроизводительности.

Этапы замера при ремонте:

Отсоединить магистрали кондиционера, слить масло в мерную емкость
Сверить объем с номиналом (ориентировочно 120-150 мл для нового компрессора)
При замене компрессора использовать заводскую порцию масла из упаковки. Если слито менее 30 мл – возможны скрытые поломки

При заправке системы добавляют масло строго по весу шприцем перед вакуумированием. Смешивание разных типов масел (PAG или POE) недопустимо.

Диагностика давления в системе кондиционера Ford Focus 2

Начальный этап диагностики включает подключение манометрической станции к сервисным портам высокого (красный шланг) и низкого (синий шланг) давления на трубках контура хладагента. Измерение статического давления при выключенной системе должно соответствовать табличным значениям для конкретного типа хладагента в системе (обычно R134a). Отклонения указывают на недостаток/избыток фреона либо засорение магистралей.

Запустите двигатель с минимальными оборотами холостого хда, включите кондиционер на максимальную мощность. Контролируйте показатели манометров при работающем компрессоре: низкого давления (1.5–2.5 бар), высокого давления (14–16 бар при +25°C окружающей среды). Резкие скачки, несоответствие нормативам Ford требуют анализа причин неисправности.

Анализ показателей давления и типовые проблемы

Высокое давление с превышением нормы:
- Загрязнение конденсора (грязь, пух в радиаторных сотах)
- Неисправность вентилятора охлаждения (заедание, обрыв цепи питания)
- Избыток хладагента или пузырьки воздуха в контуре
Пониженное давление на магистрали низкого давления:
- Утечка фреона через изношенные уплотнения, поврежденные фитинги или поржавевшие трубки
- Загрязнение фильтра-осушителя или расширительного вентиля
- Отказ клапана компрессора (не создает достаточного разрежения)
Падение давления на линии высокого давления при работе:
- Износ клапанного механизма компрессора (падение производительности)
- Завоздушивание контура после неквалифицированного обслуживания

Симптом при работающем компрессоре	Вероятная причина
Низкое давление: <1 бар, Высокое: <8 бар	Полная утечка хладагента, неисправность ТРВ, клиновидный износ компрессора
Быстрые синхронные колебания стрелок манометров	Избыток влаги в хладагенте (требуется замена осушителя), нестабильная работа компрессорной муфты

Тестирование электромагнитной муфты компрессора

Электромагнитная муфта – критически важный элемент, отвечающий за включение кондиционера при активации системы. Она передаёт крутящий момент от привода двигателя на вал компрессора при подаче напряжения. Проблемы с муфтой проявляются как невключение компрессора, посторонние шумы или перегрев.

Тестирование муфты проводится при диагностике неработающего кондиционера или звуковых аномалиях. Работу выполняют на неподвижном автомобиле с выключенным двигателем, предварительно проверив наличие хладагента и целостность ремня.

Проверка включения

Подайте питание напрямую на разъём муфты:

Отсоедините электрический разъём компрессора.
Подайте +12В (от АКБ) на управляющий контакт муфты.
Заземлите второй контакт через провод.

Исправная муфта: отчётливый щелчок при замыкании/размыкании, приводной диск полностью притягивается к шкиву. Отсутствие сигнала – базовая диагностика цепи управления.

Замеры параметров

Проверьте характеристики цепи:

Сопротивление обмотки	3-5 Ом (зависит от модели)
Зазор привода	0.3-0.6 мм (регулируется шайбами)
Натяжение ремня	прогиб 10-12 мм под усилием 10 кг

Несоответствие нормативам вызывает проскальзывание, вибрацию или искрение. Большой зазор мешает притяжению, малый – ускоряет износ.

Осмотр компонентов

Визуально оцените состояние:

Терморегулируемая шайба (если установлена): расплавление или трещины.
Приводной диск: сколы, глубокие канавки на поверхности трения.
Шкив: плавное вращение подшипника, отсутствие люфта.
Грязь и масло на контактных поверхностях.

Проверка проводки и реле управления компрессором

Начните с идентификации реле компрессора в монтажном блоке предохранителей (обычно под капотом, схема расположения указана на крышке блока или в руководстве). Извлеките реле и визуально осмотрите на предмет оплавления корпуса, почернений или трещин. Проверьте омметром сопротивление между контактами управляющей катушки (обычно 70-90 Ом), а также работу контактной группы на замыкание/размыкание при подаче напряжения 12В на управляющие выводы.

Проверьте подачу питания на реле: при включенном зажигании и запросе А/C на одном из силовых контактов в гнезде реле должен быть +12В от аккумулятора (через предохранитель). Убедитесь в наличии управляющего сигнала от ЭБУ: при активации кондиционера на управляющем контакте реле в посадочном гнезде должно появляться напряжение около 12В.

Диагностика проводки

Цепь питания компрессора: Отсоедините разъем компрессора. При включенном реле между клеммой "+" на компрессоре и массой должно быть ~14В (запустите двигатель). Отсутствие напряжения указывает на обрыв в цепи до компрессора.
Проводка управления: Прозвоните целостность проводов от разъема компрессора до реле и от реле до ЭБУ. Особое внимание уделите участкам возле жгутов в подкапотном пространстве – возможны переломы из-за вибрации.
Контактные соединения: Осмотрите фишку компрессора и колодку реле на предмет окисления, разболтанности или повреждения пинов. Зачистите контакты при необходимости.

Параметр	Нормальное значение	Метод проверки
Сопротивление катушки реле	70-90 Ом	Мультиметром на выводах 85-86
Напряжение на управляющем контакте реле	~12В при включенном А/С	Тестером в посадочном гнезде реле

Важно: Все замеры напряжения выполняются при работающем двигателе с активированным кондиционером. Низкое напряжение на компрессоре (<10В) часто вызвано коррозией на контактах или деградацией проводки.

Диагностика системы кондиционирования Ford Focus 2 с помощью сканера

Сканер (диагностический прибор) является обязательным инструментом для точного выявления неисправностей в работе компрессора кондиционера на Ford Focus 2. Система управления климатом тесно интегрирована с общим электронным блоком управления (ЭБУ) автомобиля, который отслеживает состояние датчиков (давления, температуры испарителя) и работу исполнительных механизмов (компрессор, электромагнитная муфта, вентиляторы).

При возникновении проблем (отсутствие холода, шум компрессора, срабатывание защиты) сканер позволяет считать коды ошибок (DTC - Diagnostic Trouble Codes), хранящиеся в памяти ЭБУ. Эти коды указывают на конкретный узел, параметр или цепь, где зафиксирован сбой. Без сканера диагностика сводится к догадкам и трудоемкой проверке компонентов по отдельности.

Порядок использования сканера

Преимущества диагностики сканером:

Точность выявления неисправности: Сканер указывает на конкретный датчик, обрыв цепи или превышение параметра.
Экономия времени: Исключает необходимость поочередной проверки всех возможных причин.
Просмотр параметров в реальном времени: Наблюдение за давлением хладагента, командой на включение компрессора, температурой испарителя и другими данными при работающем двигателе и включенном AC.
Выявление скрытых проблем: Обнаруживает ошибки, которые еще не проявились заметным сбоем, но хранятся в памяти как пропадающие.
Сброс ошибок: Позволяет удалить сохраненные коды из памяти ЭБУ после устранения неисправности.

Пошаговая процедура диагностики:

Подключение: Найти диагностический разъем OBD-II (чаще всего под рулевой колонкой), подключить сканер при выключенном зажигании.
Инициализация: Включить зажигание (двигатель не запускать). Включить сканер, выбрать в меню соответствующую марку и модель автомобиля (Ford Focus II).
Выбор модуля: Перейти в раздел диагностики "Кузов" ("Body") или "Система кондиционирования/CLIM"/"HVAC".
Сканирование памяти ошибок: Выбрать опцию "Считать коды ошибок" ("Read DTCs"). Сканер выведет список сохраненных неисправностей. Обязательно запишите все коды.
Анализ кодов: Используя мануал или встроенную в сканер базу данных, расшифруйте полученные коды. Фокусируйтесь на ошибках, связанных с кондиционером и компрессором.
Просмотр текущих данных: Перейдите в раздел "Параметры в реальном времени" ("Data Stream"). Запустите двигатель и включите кондиционер (AC MAX или LO, вентилятор на средние обороты). Ищите параметры:
- Команда на включение компрессора (A/C Clutch Command: ON).
- Давление хладагента (A/C Pressure Sensor в кПа или PSI).
- Температура испарителя (Evaporator Temp).
- Частота вращения компрессора (если доступно).
Сравните показания с нормой (давление на работающем AC обычно 15-30 Bar / 200-450 PSI; температура испарителя обычно 2-10°C).
Стирание ошибок (после ремонта): Если вы устранили неисправность, вернитесь в меню ошибок и выберите "Стереть коды ошибок" ("Erase/Clear DTCs"). Убедитесь, что ошибки больше не появляются после пробной поездки.

Типичные коды ошибок (примеры)	Возможная причина / Компонент
P0530, P0532, P0533	Неисправность цепи датчика давления хладагента (обрыв/КЗ), некорректные значения давления.
B1231, B1233	Несоответствие заданной и фактической температуры испарителя (неисправность датчика, засор фильтра, мало фреона).
B1232	Низкая производительность системы (мало хладагента, засорение, неисправный компрессор).
U** (например, U2013)	Проблемы связи модуля HVAC с другими блоками.
B1348, B1349	Ошибка инициализации/калибровки или неисправность электромагнитной муфты компрессора.

Важно: Код ошибки указывает на симптом или проблемный контур, но не всегда однозначно диагностирует поломку конкретной детали (особенно коды типа "Обрыв цепи"). Всегда проверяйте фактическое состояние компонентов (датчики, муфта, разъемы, проводку, уровень хладагента) перед заменой компрессора. Правильная расшифровка и интерпретация данных в реальном времени критичны.

Перед диагностикой убедитесь в достаточном заряде АКБ, чтобы избежать ложных ошибок при считывании.

Подготовка к демонтажу: снятие защиты двигателя

Зафиксируйте автомобиль на ровной площадке с включённым ручным тормозом, установите противооткатные колодки под задние колёса. Отсоедините минусовую клемму аккумуляторной батареи для исключения коротких замыканий во время работ.

Подготовьте необходимый инструмент: торцевую головку на 10 мм, трещотку, удлинитель, крестовую отвёртку, домкрат и страховочные подставки. Убедитесь в наличии свободного доступа к нижней части моторного отсека.

Поднимите переднюю часть автомобиля домкратом и установите на стационарные подставки для безопасного доступа к защите картера.
Очистите защиту от крупных загрязнений щёткой для предотвращения попадания грязи в моторный отсек после демонтажа.
Выкрутите крепёжные болты по периметру защиты (обычно 6-8 штук) с помощью головки на 10 мм и трещотки.
Снимите дополнительные винты в центральной части защиты крестовой отвёрткой при наличии.
Плавно отожмите защиту от кузова, после чего аккуратно извлеките её в продольном направлении, избегая зацепов за элементы подвески и проводку.

Важное замечание: пластиковый поддон подвержен деформациям – демонтируйте его строго без приложения ударных нагрузок. Сохраните все крепёжные элементы в контейнере, предварительно обработав противокоррозионной смазкой для последующего монтажа.

Отсоединение клеммы АКБ перед работами

Перед любыми операциями с компрессором кондиционера на Ford Focus 2 обязательно отсоединяйте отрицательную клемму аккумуляторной батареи. Это исключает риск короткого замыкания при случайном контакте инструментов с электроцепями и предотвращает повреждение блока управления климат-контролем.

Процедуру выполняйте при выключенном двигателе и извлеченном ключе зажигания. Сначала ослабьте гайку крепления "массы" на минусовой клемме (-), затем снимите клемму с вывода АКБ и зафиксируйте её в стороне металлическим кронштейном или изолентой, чтобы исключить самопроизвольный контакт с батареей.

Критичные правила безопасности

Порядок снятия: Всегда первой отсоединяйте отрицательную клемму (чёрный провод), только затем – положительную (красный). При установке – в обратной последовательности.
Защита ЭБУ: В процессе работ не включайте зажигание – это может вызвать сбои в программном обеспечении климатической установки.
Повторная активация: После подключения АКБ выполните процедуру калибровки заслонок климат-контроля: включите зажигание, выставите минимальную температуру и максимальный обдув, затем нажмите кнопку MAX A/C на 10 секунд.

Специфика снятия приводного ремня на Ford Focus 2

Снятие приводного ремня генератора на Ford Focus 2 требует точного соблюдения последовательности действий из-за применения автоматического натяжителя. Работы выполняются исключительно на холодном двигателе с отсоединённой минусовой клеммой аккумулятора. Ключевой инструмент – мощный удлинённый ключ либо специальный ключ для натяжителя с квадратом 1/2 дюйма.

Сначала демонтируют правое переднее колесо и защитный кожух двигателя для доступа к нижней точке ремня. Траекторию ремня тщательно фиксируют (фото или схема), особенно если цепляют несколько агрегатов: генератор, помпу, ГУР, компрессор кондиционера. Ориентир при работе – метки на блоке, указывающие положение натяжителя.

Ослабление натяжения: ключ вставляют в квадратное отверстие натяжителя, проворачивая его против часовой стрелки до ощутимого сопротивления. При этом упорный язычок натяжителя освобождает фиксатор.
Снятие ремня: удерживая натяжитель в ослабленном положении, ремень аккуратно стаскивают со шкива компрессора кондиционера или генератора (в зависимости от модификации двигателя). Запрещено резко отпускать натяжитель – возможен срыв механизма.
Фиксация ремня: после сброса натяжения ремень стопорят проволокой или стяжкой вокруг шкивов, предотвращая самопроизвольное перекручивание. Проверяют свободный ход всех роликов.

Особое внимание	Типичная ошибка
Не переворачивайте ремень при установке – износный рисунок на внешней стороне должен остаться видимым	Попытка снять ремень без блокировки натяжителя приводит к травме пальцев
Контролируйте целостность демпферной пружины натяжителя при отведении	Игнорирование замены изношенного ролика при снятом ремне (люфт, трещины)

Отключение магистралей кондиционера от компрессора Ford Focus 2

Для проведения работ с компрессором (замена, ремонт или демонтаж) требуется предварительно отключить и снять магистрали кондиционера высокого (ВД) и низкого (НД) давления. Процедура связана с высоким остаточным давлением фреона в системе, поэтому включает обязательную депрессизацию спецоборудованием СТО.

Первый этап – безопасная утилизация хладагента сертифицированной станцией с использованием коллектора и маслосборника (облегчает последующую заправку). После сброса давления до атмосферного, заглушите сервисные порты магистралей для защиты от влаги и воздуха.

ПОРЯДОК ОТКЛЮЧЕНИЯ МАГИСТРАЛЕЙ

Инструмент: торцовые ключи на 10 мм и 13 мм, защитные колпачки для штуцеров (используются старые при отсутствии новых).

Обесточьте систему: снимите "минусовую" клемму АКБ.
Обеспечьте доступ: демонтируйте защиту картера двигателя и/или декоративную накладку радиаторной решетки при необходимости.
Локализуйте точки крепления:
- Нагнетательная магистраль ВД (металлическая трубка): фиксируется к компрессору фланцевым соединением под болт М8 (ключ 13 мм).
- Всасывающая магистраль НД (алюминиевая или комбинированная): крепится быстросъёмным фитингом с пружинной скобой (отжимается плоской отверткой).
Отсоедините магистрали:
- Ослабьте болт крепления трубки ВД ключом 13 мм, полностью выкрутите и снимите трубку с шайбой (будьте осторожны – остатки масла).
- Сожмите фиксатор фитинга НД отверткой и аккуратно стяните шланг с патрубка компрессора.
Изолируйте концы: Немедленно закройте отверстия компрессора и концы магистралей пластиковыми заглушками или чистой ветошью (исключите попадание пыли и влаги).

ВАЖНО: При повторной установке используйте новые уплотнительные кольца для фитингов (спецификация R134a), предварительно смазанные полиалкиленгликолевым маслом PAG 46 перед затяжкой с рекомендуемым моментом (для болта ВД: 8–12 Н·м). Продувка магистралей азотом перед заправкой обязательна для удаления конденсата.

Отсоединение электрического разъема муфты компрессора

Отсоединение электрического разъема муфты компрессора кондиционера Ford Focus 2 – необходимая процедура при проведении диагностики муфты, измерении сопротивления её обмотки, снятии компрессора или его замене. Этот разъем подает управляющее напряжение на электромагнитную катушку муфты, которая, в свою очередь, замыкает приводной ремень на вал компрессора для его включения.

Перед началом любых работ по отсоединению или подключению разъема муфты компрессора кондиционера на Ford Focus 2 критически важно соблюсти меры предосторожности и подготовиться должным образом. Это гарантирует вашу безопасность и предотвратит повреждение электрооборудования. Короткое замыкание может привести к повреждению дорогостоящих элементов.

Последовательность безопасного отсоединения:

Обесточьте систему: Обязательно отключите отрицательную клемму аккумуляторной батареи. Это исключает риск короткого замыкания при работе с разъемом и снимает питание с блока управления климатом.
Обеспечьте доступ: В зависимости от модификации двигателя (например, Duratec 16V Ti-VCT или Duratorq TDCi) расположение компрессора и доступ к разъему могут незначительно различаться. Обычно требуется демонтаж элементов воздушной системы (воздуховода между воздушным фильтром и дросселем) для комфортного доступа к передней части компрессора, где расположена муфта с разъемом. Убедитесь в рабочей зоне достаточно света и места.
Визуальный осмотр: Внимательно осмотрите разъем муфты компрессора. Определите тип фиксатора (обычно это пластиковый язычок или защелка). Обратите внимание на состояние разъема и провода на предмет очевидных повреждений (трещины корпуса, подтёки масла/хладагента, оплавления, обрыв проводов).
Отсоединение:
- Найдите фиксирующий элемент разъема (язычок, клипсу).
- Аккуратно нажмите или оттяните фиксатор пальцами (иногда удобно небольшой отверткой с тонким жалом, но действуйте крайне осторожно, чтобы не сломать пластик).
- Не прикладывая чрезмерных усилий, потяните корпус разъема вдоль оси штырьков контактов (обычно "на себя" от компрессора). Разъем должен плавно отсоединиться.
- Примечание: Если разъем "прикипел", можно попробовать немного покачать его из стороны в сторону очень нежно, не прикладывая усилий на излом. Никогда не тяните за провода!

Важные рекомендации:

При подозрении на плохой контакт или окисление после отсоединения, очистите контакты разъема и ответной пятачки на муфте контактовой очищающей жидкостью (специальным очистителем для электроразъемов) и мягкой кисточкой или смоченной безворсовой салфеткой. Убедитесь, что контакты полностью высохли перед обратной установкой.
Если при демонтаже разъема обнаружен треснутый корпус, сильное окисление или повреждение контактов, разъем необходимо заменить.
Избегайте попадания смазочных материалов, тормозной жидкости, топлива и т. п. на разъем и контакты.
Перед подключением повторно убедитесь в полной чистоте и исправности контактных поверхностей. Подключение выполняется до фиксации клеммы аккумулятора!

Демонтаж крепежных болтов компрессора

Открутите верхний крепежный болт компрессора с помощью торцевой головки на 13 мм и трещотки с удлинителем. Расположен он между клеммой магнитной муфты и фланцем трубопровода высокого давления. Для удобства снимите защитный кожух силового агрегата при необходимости.

Перейдите к нижним крепежным болтам – их два. Первый находится под левой частью компрессора, доступ осуществляется через полость под радиатором. Второй расположен справа возле кронштейна на двигателе. Используйте карданный шарнир на головке для доступа к задним соединениям, где прямой монтаж невозможен.

Ключевые моменты:

Применяйте вороток с усилителем при закисших болтах – прокручивайте их рывками без резких нагрузок.
Удерживайте компрессор стабилизирующей рукой после снятия последнего болта для предотвращения падения.
Маркируйте болты мелом или скотчем с указанием позиций (верх/низ-лево/низ-право) при невозможности визуальной идентификации.

Подставьте емкость для слива остатков масла при сдвиге компрессора. Контролируйте состояние резьбы монтажных отверстий – зачистите метчиком при наличии коррозии. Замените болты со стертой резьбой или деформациями.

Извлечение компрессора без повреждения радиатора

Обязательно сбросьте давление в системе кондиционирования перед началом работ. Попадание хладагента под высоким давлением на кожу вызывает обморожение, невыполнение этого этапа увеличивает риск деформации тонких трубок радиатора при отсоединении магистралей.

Потребуются защитные очки, торцевые ключи с "захватом" на гранях болтов и трещотка с удлинителем. Подготовьте чистую ветошь для защиты радиатора от случайного удара и герметичные заглушки (пластиковые или резиновые) для мгновенной установки в открытые порты компрессора и магистралей.

Демонтируйте передний бампер и сдвиньте радиатор кондиционера в сторону двигателя на 2–3 см (при наличии конструктивной возможности), чтобы создать безопасный зазор.
Отсоедините электрический разъем компрессора, аккуратно отжав фиксатор. Не тяните за провода во избежание обрыва контактов.
Ключевой этап для сохранности радиатора: Ослабьте крепеж нагнетательной и всасывающей магистралей компрессора строго торцевым ключом с шестью или двенадцатью гранями. Рожковые ключи или неполный зацеп сорвут прикипевшие грани. Удерживайте второй ключом ответный штуцер на радиаторе.
Слегка проверните крепежные болты компрессора (обычно 3–4 штуки), не выкручивая полностью. Это позволит компенсировать смещение при снятии.
Ослабьте натяжитель сервисным ключом (или монтировкой, упираясь в ребро его корпуса), снимите приводной ремень с компрессора.
Извлекайте агрегат вертикально вверх, предварительно убедившись, что магистрали отсоединены полностью. Ведите компрессор строго параллельно оси двигателя, контролируя расстояние до ребер конденсора и вентилятора. Для сложных посадок попросите помощника придержать радиатор рукой (в перчатке) с противоположной стороны.

Если радиатор невозможно сдвинуть, компрессор следует выводить наискось в сторону водительского крыла, плавно поворачивая его для обхода препятствий. Запрещено использовать радиатор как опору или рычаг для расшатывания агрегата – нажим даже на 0,5 см повредит соты.

Предварительная промывка системы перед заменой компрессора

Промывка системы кондиционирования перед установкой нового компрессора обязательна при наличии в магистралях металлической стружки, загрязненного масла или продуктов износа старого агрегата. Невыполнение процедуры гарантированно выведет из строя ремонтный комплект из-

за повторного попадания абразивных частиц в нагруженные узлы.

Используйте только специализированные промывочные растворы для автомобильных систем кондиционирования, совместимые с R134a и синтетическим маслом PAG. Никогда не применяйте ацетон, бензин или DIY-составы - они повреждают уплотнители и остатки не выводятся из контура.

Технология промывки

Инструменты и материалы:

Промывочная жидкость для автокондиционеров (пример: Interflon AC Flush)
Сжатый воздух (с осушителем/фильтром)
Чистые емкости для слива
Новые уплотнительные кольца для всех разъемов

Последовательность работ:

Полностью удалите хладагент через сервисные порты с соблюдением экологических норм утилизации.
Демонтируйте старый компрессор и ресивер-осушитель. Визуально оцените цвет масла: молочно-белый или черный оттенок подтверждают необходимость полной промывки.
Отсоедините испаритель и конденсатор от магистралей. Продуйте их сжатым воздухом (давление до 4 бар), направляя струю в обратную сторону рабочему потоку: сначала испаритель, затем конденсатор.
Заполните каждый компонент промывочной жидкостью на 70% от объема. Активно встряхивайте 3-5 минут и слейте раствор. Повторяйте до прозрачности слива.
Обработайте металлические трубки: пропустите через них растворитель под давлением.
Оставьте элементы на 20 минут для сушки остатков спецжидкости сжатым воздухом (компрессор с фильтром влаги!).

При обнаружении густого налета или крупной стружки в стартовой точке промывки обязательна замена конденсатора и испарителя даже без механических повреждений.

Замена ресивера-осушителя при установке нового компрессора

Замена ресивера-осушителя обязательна при установке нового компрессора. Старый компонент содержит частицы изношенной системы и потерявший свойства осушитель, что может вызвать мгновенный выход из строя нового агрегата.

Сначала отключают питание автомобиля и проводят вакуумирование системы кондиционирования. Аккуратно отсоединяют фиксаторы и магистрали со стороны радиатора, избегая попадания грязи в открытые трубки. Фильтр-осушитель крепится винтами или хомутами – их демонтируют после ослабления крепежей.

Установка нового ресивера:
- Убедитесь в наличии новых уплотнительных колец на штуцерах
- Затяните крепления моментом 7-10 Н∙м для фитингов и 8-12 Н∙м для корпуса
- Перед подключением трубок смажьте кольца хладагентом
Последующие операции:
- Вакуумируйте контур не менее 30 минут для удаления влаги
- Заправляйте систему строго по весу, указанному в спецификации Ford Focus 2

Важно: запрещается вскрывать упаковку ресивера-осушителя до момента монтажа. Активация адсорбента начинается при контакте с воздухом, и задержка установки снизит эффективность осушки.

Параметр	Требование
Момент затяжки штуцеров	7-10 Н∙м
Время вакуумирования	≥30 минут
Тип хладагента	R134a

Необходимость замены расширительного клапана

Расширительный клапан (ТРВ) регулирует подачу хладагента в испаритель, обеспечивая его эффективное испарение. Поломка клапана приводит к критическим нарушениям работы климатической системы: холодопроизводительность резко падает, компрессор работает с перегрузками, возрастает риск полного выхода узла из строя.

Характерные признаки неисправности включают недостаточное охлаждение салона даже при максимальных настройках, заметное обмерзание трубопроводов низкого давления или штуцеров компрессора, а также периодические хлопки в районе испарителя при включении кондиционера. Игнорирование этих симптомов провоцирует цепные поломки: масляное голодание компрессора, гидроудары и разрушение дорогостоящих компонентов.

Основные последствия отказа ТРВ

Постоянная работа компрессора в экстремальном режиме из-за неправильного перепада давлений
Образование ледяных пробок в магистралях и испарителе вследствие неконтролируемой подачи фреона
Деформация уплотнителей и сальников компрессора из-за перегрева
Попадание жидкого хладагента во всасывающую линию с риском гидравлического удара

Замена ТРВ на Ford Focus 2 требует полной эвакуации хладагента, демонтажа приборной панели для доступа к испарителю и обязательной промывки контура. Используются оригинальные клапаны (код Ford: 1800738) или сертифицированные аналоги – несоответствие калибровки приведет к повторному ремонту.

Ошибка при замене	Воздействие на систему
Недостаточная вакуумизация	Окисление масла, коррозия магистралей
Неправильная ориентация клапана	Сбои в дозировании фреона, перегрев испарителя
Отсутствие замены осушителя	Разрушение клапана частицами влаги и загрязнений

Сопоставление меток при установке нового компрессора

Точное совмещение установочных меток на шкиве компрессора и демпферной пластине критически важно для предотвращения дисбаланса и вибраций системы. Произвольная фиксация шкива без учета меток приведет к некорректной посадке и ускоренному износу подшипников.

Метки на новом компрессоре и старом демпфере должны быть в идеальном совпадении перед затяжкой центрального болта крепления шкива. Игнорирование этого этапа гарантированно вызывает биения элемента и дисбаланс привода, что проявляется на холостых оборотах характерным гулом и передачей вибрации на кузов.

Ключевые этапы сопоставления меток:

Найдите заводскую метку (углубление или риску) на фланце вала компрессора
Совместите её с лункой или отметкой на демпферном шкиве
Проверьте полное прилегание шкива к посадочному фланцу без перекосов
Фиксируйте положение рукой при предварительной насадке

Ошибка при совмещении: Ведущая к дисбалансу более 0.4 мм недопустима
Проверка: Прокрутите шкив рукой – отсутствие биения подтверждает норму
Инструмент: Используйте торцевой ключ с динамометром при затяжке

Параметр	Норма	Последствия нарушения
Момент затяжки болта шкива	20-25 Нм	Деформация демпфера, разгерметизация
Допустимое биение	≤ 0.3 мм	Разрушение подшипников, обрыв ремня

Установите ремень ГРМ на шкив только после проверки совпадения меток и затяжки болта в два этапа: предварительный нажим с контролем совмещения, затем полный момент динамометрическим ключом.

Порядок затяжки крепежных болтов компрессора

Правильная затяжка крепежных болтов компрессора кондиционера критически важна для надежного крепления, отсутствия вибраций и предотвращения утечек хладагента через уплотнительные кольца. Используйте только сертифицированный динамометрический ключ и строго соблюдайте указанные моменты затяжки, чтобы избежать повреждения корпуса компрессора или посадочных мест на двигателе.

Перед затяжкой обязательно убедитесь в чистоте резьбы болтов и отверстий. Все болты должны иметься в наличии и находиться в хорошем состоянии; не используйте поврежденные (сорванную резьбу, деформированную шейку) или нестандартные болты. Наносите на резьбу нового компрессора небольшое количество масла, рекомендованного для системы кондиционирования (PAG или SP-PAG соответствующей вязкости), перед установкой болтов – это помогает достичь правильного момента трения при затяжке.

Заправка системы правильным маслом (тип и объем)

Масло в системе кондиционера Ford Focus 2 выполняет критически важные функции: смазку трущихся частей компрессора, отвод тепла и защиту от коррозии. Несоответствие типа или объема масла техническим требованиям приводит к преждевременному износу компрессора, повреждению уплотнителей и полному отказу системы охлаждения. Для моделей Focus 2 второго поколения (2004-2011 гг.) используется исключительно синтетическое полиалкиленгликолевое (PAG) масло с добавкой UV-красителя для обнаружения утечек.

Тип и объем масла строго регламентированы производителем:

Тип масла: PAG 46 или PAG YN-12 (одобрения Ford WSS-M2C929-A, WSS-M2C933-B или WSS-M2C202-B)
Общий объем в системе: 130 ± 10 грамм
Дополнительная заправка: При замене компрессора залейте 60 мл масла в новый агрегат перед установкой. При замене других компонентов (конденсор, осушитель) добавляйте 20-30 мл масла с последующей проверкой уровня на СТО.

Используйте только масло в герметичных канистрах с указанием спецификаций Ford, избегая смешивания разных типов или марок.

Вакуумирование системы кондиционирования перед заправкой

Процедура вакуумирования является обязательным этапом перед заправкой хладагентом и направлена на удаление воздуха и паров влаги из контуров системы. Использование вакуумного насоса позволяет создать глубокий вакуум в системе (обычно до 500–1000 микрон или -29,9 дюйма ртутного столба), что обеспечивает испарение остаточной влаги даже в труднодоступных участках магистралей, испарителя и конденсатора.

Недостаточная или неправильная эвакуация приводит к критичным последствиям: оставшаяся влага в комбинации с хладагентом образует кислоты, разъедающие детали компрессора и алюминиевые компоненты, воздух в системе вызывает рост рабочего давления и перегрев компрессора, а также резко снижает эффективность теплообмена. Это сокращает срок службы узла и провоцирует дорогостоящие поломки.

Технология проведения вакуумирования

Работы выполняются с помощью станции для обслуживания кондиционеров, подключенной к сервисным портам высокого и низкого давления. Последовательность операций:

Проверка герметичности системы (предварительная): Заправка азотом под давлением или использование течеискателя для исключения утечек.
Подключение оборудования: Шланги станции присоединяются к сервисным штуцерам. Обязательна чистота соединений!
Запуск вакуумного насоса: Насос включается на 30–60 минут для достижения стабильного глубокого вакуума.
Контроль параметров: Манометр станции должен устойчиво показывать не менее -29,5 дюйма Hg (около 750 микрон) в течение 15–30 минут после отключения насоса.

При неудовлетворительных показателях (рост давления) система проверяется на герметичность повторно, выявляются и устраняются утечки. После успешного вакуумирования станция переключается в режим заправки точным количеством хладагента, указанным для Ford Focus 2 (обычно 500–650 грамм R134a).

Ключевые требования к оборудованию: Мощный двухступенчатый вакуумный насос, чистые маслоотделители и шланги, калиброванный манометр низкого давления. Использование неисправной станции или нарушение времени выдержки в вакууме аннулирует эффект процедуры.

Проверка герметичности соединений после сборки

После полной сборки магистралей хладагента и подключения компрессора к системе Ford Focus 2, абсолютно критично провести тщательную проверку герметичности всех вновь образованных соединений перед зарядкой системы фреоном и маслом. Это предотвратит немедленную утечку дорогостоящего хладагента, возможное повреждение компрессора из-за низкого уровня масла и необходимость повторного разбора.

Основным методом контроля является опрессовка системы сухим азотом и последующее нанесение специального раствора для обнаружения утечек (течеискателя) на все точки соединений. Для этого система герметизируется, вакуумируется (для удаления влаги), а затем заполняется чистым сухим азотом под давлением, обычно соответствующим рабочему давлению системы кондиционирования, или немного выше, согласно спецификациям Ford (обычно в диапазоне 12-15 бар).

Тщательная обработка мыльным раствором/пеной: Используя пульверизатор, обильно нанесите раствор течеискателя или мыльную пену высокой концентрации на все проверяемые места:
- Фланцевые соединения на компрессоре (вход, выход, блок управления клапанами).
- Все резьбовые соединения фитингов и сервисных портов.
- Уплотнительные кольца (О-rings) в месте контакта фитинга с трубкой или штуцером компрессора (особенно критичные точки).
- Место установки ресивера-осушителя, если он заменялся или отсоединялся.
- Стыки на конденсоре и испарителе, если они разъединялись.
Активное наблюдение: Во время нанесения раствора удерживайте соединение неподвижно (попросите помочь ассистента или зафиксируйте ключом), так как любое движение может создать ложные пузыри от трения. Внимательно наблюдайте минимум 1-2 минуты за каждым соединением под хорошим освещением. Любое появление даже мелких стабильных пузырьков указывает на негерметичность.
Полная система: Уделите время проверке всей трассы контура кондиционирования – как на холодной стороне (низкое давление), так и на горячей (высокое давление), включая все изгибы патрубков около компрессора.
Повторный контроль после времени ожидания: После первоначальной проверки дайте системе "побыть" под давлением азота еще 30-60 минут. За это время возможна тепловая деформация или осадка уплотнений. Повторите обработку раствором ключевых соединений.
Течеискатель (Ультрафиолетовый или электронный): Для подтверждения или поиска мелких утечек:
- UV детектор: Добавьте в азот специальный УФ-краситель (если разрешено инструкцией к компрессору/системе Ford). После циркуляции и выдержки под давлением осмотрите соединения УФ лампой. Свечение укажет место утечки.
- Электронный детектор: Проведите чувствительным электронным течеискателем хладагента вдоль всех соединений. Любое срабатывание прибора требует тщательной локализации пеной.

Важно: Перед началом проверки пеной убедитесь, что место соединения сухое и относительно чистое (без излишков масла и грязи), иначе детектор может не показать мелкую течь.

Метод Проверки	Обнаруживает Утечки	Примечания
Мыльный раствор / Пена	Средние и Крупные	Базовый, визуальный метод, требует тщательности и времени ожидания.
Электронный Течеискатель	Мелкие, Средние, Крупные	Требует калибровки, чувствителен к сквознякам и парам других веществ.
UV Детектор (с красителем)	Мелкие, Средние, Крупные	Требует внесения красителя, УФ лампы, работа в темноте. Хорошо визуализирует.

Стандартная заправка хладагентом R134a для ФФ2

Заправка системы кондиционирования Ford Focus 2 хладагентом R134a требует строгого соблюдения технологического процесса для обеспечения эффективной работы и предотвращения повреждения компонентов. Предварительно система должна пройти этап глубокого вакуумирования не менее 30-45 минут при помощи станции для удаления воздуха и влаги.

Расчет необходимого количества хладагента осуществляется исходя из заводских норм, прописанных в технической документации на автомобиль. Для большинства модификаций ФФ2 предполагается использование 550–600 грамм R134a** – точный объем указывается на табличке в подкапотном пространстве или сервисной инструкции.

Ключевые этапы заправки

Подключение манометрической станции к сервисным портам ВД/НД системы кондиционера.
Заправка в жидкой фазе через магистраль низкого давления (НД) со включенным компрессором при работающем двигателе (1500-2000 об/мин).
Контроль давления в реальном времени:
- Низкое давление: 2.0–2.5 Бар
- Высокое давление: 14–18 Бар (при +25°С)
Мониторинг температуры воздуха из дефлекторов: целевое значение 4–8°С.
Остановка заправки при достижении рекомендованной массы хладагента.

Обязательное требование – предварительная замена ресивера-осушителя при вскрытии системы. Для проверки герметичности после заправки используются УФ-течи искатели или электронный детектор.

Тестовый запуск системы после установки

Перед запуском убедитесь в герметичности всех соединений шлангов и отсутствии масляных подтёков на узлах системы. Проверьте корректность фиксации электропроводки к компрессору и датчикам, уровень масла в картере компрессора, а также натяжение приводного ремня силового агрегата.

Запустите двигатель и стабилизируйте обороты на отметке 1500-2000 об/мин. Активируйте кондиционер кнопкой на панели управления с установкой минимальной температуры в салоне. Контролируйте момент срабатывания муфты компрессора – характерный щелчок должен сопровождаться вращением шкива вместе с валом.

Контрольные параметры при тестовой работе

Датчики давления: низкое – 1.5-2.5 Бар, высокое – 12-15 Бар (при +25°C)
Выходящий воздух: снижение температуры до 6-8°C через 5 минут работы
Вибрации: отсутствие посторонних шумов (стуков, скрежета) от компрессора
Конденсат: появление капель воды под дренажной трубкой испарителя

Этап проверки	Нормальный показатель	Неисправность
Время охлаждения	Δt 10°C за 3 мин	Медленное снижение температуры
Рабочий цикл муфты	Циклы 15-45 сек	Постоянное включение/отключение
Воздушный поток	Равномерный холод	Пульсация или слабый напор

Проведите функциональную проверку всех режимов работы климат-системы: изменение интенсивности обдува, переключение воздуховодов, реакцию на переход между рециркуляцией и забором наружного воздуха. Убедитесь в отсутствии ошибок ЭБУ двигателя (коды серии B12xx) при диагностическом сканировании через OBD-II разъём. Работу системы тестируйте не менее 15 минут для выявления скрытых дефектов.

Регенерация б/у компрессора: когда это целесообразно

Регенерация подразумевает восстановление работоспособности старого компрессора кондиционера путём очистки, замены изношенных деталей и заправки маслом/хладагентом. Её стоимость существенно ниже цены нового узла, но результат зависит от исходного состояния агрегата и характера повреждений.

Целесообразность регенерации определяется после диагностики. Основные факторы: тип поломки, степень износа внутренних компонентов и экономическая эффективность. Процедура оправдана только при отсутствии критических дефектов корпуса или нагруженных деталей.

Критерии целесообразности восстановления

Регенерация рекомендована если:

Износ вызван загрязнением системы (металлическая стружка, отложения) без деформации деталей.
Неисправен клапанный механизм, при сохранности поршневой группы и подшипников.
Требуется замена уплотнителей, сальников или муфты включения.

Нерекомендуемые случаи:

Механические повреждения: трещины корпуса, сколы на шкиве, деформация вала.
Заклинивание ротора или выраженный люфт подшипников.
Коррозия внутренних поверхностей с глубокими раковинами.
Износ поршней и цилиндров свыше допустимых значений.

Важно: после восстановления обязательна промывка всей системы кондиционирования и установка нового ресивера-осушителя. Гарантия на отрегенерированный компрессор обычно ограничена 6–12 месяцами.

Замена подшипника шкива компрессора кондиционера Ford Focus 2 (пошагово)

Замена подшипника шкива требует внимательности и использования специнструментов. Соблюдайте меры безопасности: снимите минусовую клемму АКБ перед началом работ и обеспечьте защиту рук. Последующая балансировка системы после ремонта обязательна.

Подготовьте новый подшипник (оригинальный рекомендовано), съемник подшипников, шприц с литиевой смазкой, набор головок и воротков. Зафиксируйте автомобиль на ручнике, установите противооткатные упоры и приподнимите передок домкратом для доступа к двигателю снизу (может потребоваться демонтаж защиты).

Снимите ремень привода навесных агрегатов, ослабив натяжной ролик.
Демонтируйте фрикционную муфту компрессора: открутите центральную гайку ключом, удерживая ротор муфты спецключом или пассатижами через ткань.
Выдавите стопорное кольцо шпильки муфты, снимите шкив со ступицы компрессора.
Удалите пыльник шкива, очистите посадочное место от грязи ветошью.
Извлеките старый подшипник съемником, прикладывая усилие к внешней обойме. Запрещено бить по детали молотком.
Нанесите тонкий слой литиевой смазки на посадочное место корпуса шкива.
Аккуратно запрессуйте новый подшипник, равномерно распределяя нагрузку по внешнему кольцу. Перекос запрещен.
Установите пыльник шкива, очистите ступицу компрессора от загрязнений.
Наденьте шкив на ступицу компрессора, зафиксируйте стопорным кольцом.
Смонтируйте фрикционную муфту, завернув центральную гайку с моментом 15–20 Н∙м (с фиксацией ротора).
Наденьте приводной ремень, отрегулируйте натяжение.

Проверьте ручное вращение шкива на предмет плавности и посторонних шумов. Подключите АКБ, запустите двигатель. Убедитесь в отсутствии вибраций и рычащих звуков на работающем компрессоре при включенном кондиционере.

Ремонт электромагнитной муфты своими руками

Первым делом снимите компрессор с автомобиля, отсоединив хладагент через сервисные порты и демонтировав приводной ремень. Очистите корпус муфты от грязи и масла с помощью растворителя, после чего снимите стопорное кольцо, удерживающее шкив на валу компрессора.

Извлеките прижимной диск вместе со ступицей и стопорной шайбой, проверьте состояние фрикционных поверхностей на предмет глубоких рисок или деформации – при их наличии потребуется замена комплекта. Осмотрите катушку возбуждения на целостность обмотки мультиметром: сопротивление исправной катушки должно составлять 3-5 Ом.

Сборка и установка

Прогрейте новую катушку перед установкой (10 минут при 80°C) для упрощения посадки
Установите демпферные кольца шкива с нагревом до 100°C
Отрегулируйте зазор между диском и шкивом при помощи калибровочных прокладок (оптимальный 0,3-0,6 мм)
Смажьте посадочное место ступицы тонким слоем высокотемпературной смазки

Профилактические меры:

Регулярно удаляйте загрязнения с наружных поверхностей компрессора и контролируйте натяжение ремня. При появлении посторонних шумов или проскальзывании муфты проверяйте напряжение на клеммах катушки при включении кондиционера – оно не должно опускаться ниже 10 В.

Ликвидация течи через уплотнительные кольца

Для устранения течи компрессора кондиционера через уплотнительные кольца на Форд Фокус 2 потребуется полная разгерметизация системы, слив хладагента и демонтаж повреждённых соединительных элементов. Необходимо провести диагностику давления азотом для точного определения мест утечки фреона – типичными зонами являются стыки всасывающей/нагнетающей магистралей с корпусом компрессора.

После локализации проблемы выполните последовательную замену всех уплотнительных колец на участках с подтверждённой течью. Критически важно использовать оригинальные резинотехнические изделия (артикул Ford 1511283 или аналог, совместимый с маслом PAG46 и хладагентом R134a). Перед монтажом новых колец тщательно очистите посадочные канавки от грязи и остатков старой смазки.

Технология установки и проверки

Обесточьте систему: снимите клемму с АКБ и отсоедините разъём электромагнитной муфты компрессора.
Обработайте кольца: новые уплотнения смажьте специализированным маслом для кондиционеров перед установкой.
Затяжка соединений: используйте динамометрический ключ для соблюдения момента затяжки (14–18 Н·м для трубок 12–16 мм).
Вакуумирование: создайте разрежение 750–1000 мкр в течение 40 минут для удаления влаги.
Контроль герметичности: подайте азот под давлением 25 бар, обработайте соединения мыльной эмульсией или течеискателем.

При корректном монтаже ресурс уплотнителей составляет 5–7 лет. Для профилактики течей заменяйте кольца при каждом вскрытии магистралей – повторное использование старых элементов недопустимо. Устраняйте перекосы трубок при установке, приводящие к локальному износу резины.

Как избежать заклинивания нового компрессора

Перед монтажом компрессора убедитесь в полной промывке системы кондиционирования – остатки стружки, грязи или старого масла приведут к быстрому выходу детали из строя. Обязательно замените ресивер-осушитель и расширительный клапан (ТРВ), так как эти элементы содержат загрязнения и влагу, способные повредить новый узел. Используйте только масло, рекомендованное производителем, в точном объёме (обычно 120–150 мл).

Полностью заправьте систему хладагентом по нормативам для Ford Focus 2. Избыток или недостаток фреона снижает смазку компрессора и провоцирует перегрев. После запуска проверьте давление в магистралях манометрической станцией: низкое давление должно быть 1.5–2.5 Бар, высокое – 12–18 Бар при +25°C вне автомобиля.

Ключевые правила эксплуатации:

Запускайте кондиционер еженедельно даже зимой на 10–15 минут – это предотвращает закисание подшипников и уплотнений.
Избегайте длительной работы компрессора на предельных оборотах двигателя (свыше 4500 об/мин) при высокой нагрузке.
Отключайте систему А/C минимум за 3 минуты до остановки двигателя – уравнивание давления снижает ударную нагрузку при следующем запуске.

Диагностика при первых симптомах:

При необычном шуме (скрежет, вибрация) – немедленно заглушите двигатель.
Проведите проверку металлической стружки в старом масле при замене (используйте магнитный щуп).
Контролируйте цвет осушителя: чёрные гранулы сигнализируют о износе компрессора.

Симптом	Профилактическое действие
Снижение холодопроизводительности	Проверка уровня хладагента, чистка конденсатора
Посторонние шумы при включении А/C	Диагностика натяжения ремня, давления фреона
Масляные потёки на патрубках	Замена уплотнительных колец, обработка стыков УФ-детектором

Используйте только оригинальные запчасти или сертифицированные аналоги: дешёвые муфты и подшипники не выдерживают нагрузок компрессора Ford Focus 2. При ремонте системы всегда устанавливайте защитные заглушки на патрубки для исключения попадания влаги.

Важно: после замены компрессора обязательна 48-часовая обкатка без экстремальных режимов эксплуатации.

Регламентная замена масла в компрессоре

Масло обеспечивает смазку трущихся деталей компрессора, предотвращает коррозию и уплотняет зазоры между компонентами. Отсутствие своевременной замены ведет к перегреву, заклиниванию вала и полному разрушению узла из-за недостаточной смазки и загрязнения системы продуктов износа.

Процедура выполняется каждые 100 000 км пробега или при любой разгерметизации системы. Для Ford Focus 2 применяется исключительно полиалкиленгликолевое (PAG) масло спецификации PAG 150, соответствующее требованиям Ford WSS-M2C-210-B. Обязательна идентификация типа масла перед заливкой – смешивание PAG с минеральными аналогами недопустимо.

Процедура замены

Эвакуация хладагента из системы с помощью станции
Демонтаж компрессора и слив старого масла в мерную ёмкость
Определение точного объема слитого материала: новая порция обязана превышать его на 10-15%
Промывка системы спецраствором при наличии металлической стружки в отработке
Заливка нового PAG-масла через сервисный порт вертикально установленного компрессора
Вакуумирование контура в течение 40 минут для удаления влаги и воздуха
Заправка хладагентом и функциональная проверка работы узла

Параметр	Значение
Общий объем масла в системе	140-160 мл
Вязкость	PAG-150 (ISO-VG 150)
Контрольный признак	Зеленое окрашивание свежего масла

Чистка конденсатора для снижения нагрузки

Загрязнение сот конденсатора пылью, пухом, насекомыми и дорожной грязью резко снижает его способность рассеивать тепло. Это приводит к повышению давления в системе кондиционирования, увеличению нагрузки на компрессор и сокращению срока его службы. Перегрев хладагента также снижает эффективность охлаждения салона.

Регулярная очистка радиатора конденсатора критически важна для поддержания работоспособности системы. Проводите визуальный осмотр перед летним сезоном и после длительных поездок по пыльным дорогам. Особое внимание уделите пространству между конденсатором и основным радиатором двигателя – там скапливается больше всего мусора.

Этапы правильной очистки:

Отсоедините клемму массы АКБ для безопасности
Демонтируйте передний бампер для полного доступа
Обработайте поверхность специализированным очистителем радиаторов
Смойте загрязнения слабым напором воды под углом 45°
Высушите поверхность сжатым воздухом
Проверьте состояние фиксаторов и патрубков при сборке

Важно! Используйте только нейтральные химические составы без агрессивных растворителей. Жёсткие щётки и мойка высокого давления повреждают тонкие пластины теплообменника. После чистки проверьте работу кондиционера на всех режимах.

Проблема	Последствия
Засор > 40% площади	Рост давления на 25-30%
Неравномерное загрязнение	Локальные перегревы и трещины трубок

Эксплуатация зимой: профилактика закисания узлов

Регулярная активация кондиционера минимум раз в месяц зимой – ключевая процедура, позволяющая избежать закисания узлов компрессора из-за застоя масла и хладагента в системе.

Запускайте систему на 10-15 минут для циркуляции фреона и масла в контуре, даже при отрицательных наружных температурах – современные системы Ford Focus 2 автоматически предотвращают включение компрессора, если ниже безопасного порога, поэтому риск повреждения исключен.

Дополнительные меры защиты:

Хранение автомобиля: по возможности ставьте машину в сухие отапливаемые гаражи или под навесы для снижения образования конденсата на металлических элементах компрессора.
Обработка соединений: наносите медную смазку или термостойкий силиконовый спрей на электромагнитную муфту компрессора и шкив для защиты от агрессивной дорожной химии.
Контроль состояния привода: после движения по химически обработанным дорогам мойте подкапотное пространство, уделяя внимание ременному приводу компрессора и его корпусу.

При появлении посторонних звуков (скрежет, стук из области компрессора) после зимнего простоя – немедленно прекратите использование кондиционера и проведите диагностику механизма сцепления и подшипников до устранения неисправности.

Режимы работы кондиционера для продления ресурса компрессора Форд Фокус 2

Минимизация частоты пусков: Агрегат испытывает максимальный износ во время пуска. Старайтесь избегать слишком частого включения/выключения кнопкой A/C. Желательно поддерживать стабильный режим работы системы. Постоянное выключение кондиционера для экономии топлива в пробках часто приводит к более быстрому износу компрессора. Плавное регулирование температуры предпочтительнее резких изменений.

Разумный уровень охлаждения: Установка минимальной температуры (например, 16°C) заставляет компрессор работать на пределе возможностей непрерывно. Оптимальна умеренная настройка (22-24°C), обеспечивающая комфорт без избыточной нагрузки. На начальном этапе охлаждения салона стоит использовать максимальную скорость вентилятора, но после достижения приемлемой температуры снизить обдув до средних или низких (LO-2) скоростей – это уменьшает давление в системе и нагрузку на компрессор.

Регулярная Прогонка Зимой: Включайте кондиционер на 10-15 минут как минимум раз в месяц даже в холодное время года. Это гарантирует движение хладагента и масла, смазку уплотнений компрессора, предотвращает их усыхание и потерю герметичности фреонового контура.
Избегайте Масимальной Нагрузки при Парковке на Солнцепеке: Если автомобиль долго стоял на солнце, салон раскален. Включая климат-контроль на "MAX A/C" (рециркуляция + минимальная температура + максимальный обдув) создается колоссальная нагрузка. Сначала откройте окна минут на 5, выпустив горячий воздух. Затем включите кондиционер на средних или высоких, но не максимальных настройках температуры и обдува.

Контроль Давления и Автоматизация

Следите за Давлением Нагнетания (по показаниям): Чрезмерно высокое давление (>25-30 бар на линии нагнетания при высокой температуре воздуха) сигнализирует о проблемах (загрязненность конденсора, неисправность вентилятора) и чрезмерной нагрузке на компрессор. Если давления запредельны, выключите систему и проведите диагностику.
Используйте Климат-Контроль (Если Установлен): Система автоматики самостоятельно управляет режимами работы компрессора, вентиляторов, заслонок для поддержания заданной температуры с минимальными нагрузками. Она часто выбирает более щадящие режимы, чем водитель в ручном управлении. Доверьтесь автоматике для продления ресурса.

Тонкости регулировки натяжителя ремня

Основной инструмент для регулировки – это натяжной болт на корпусе натяжителя. Он требует строгого дозированного усилия: недостаточное натяжение вызовет проскальзывание ремня и преждевременный износ, а чрезмерное – перегрузку подшипников компрессора и шкива коленвала, что сокращает их ресурс. Перед началом работ проверьте состояние ролика натяжителя на отсутствие люфта и посторонних шумов при вращении.

Для точной натяжки используйте специальный динамометрический ключ в соответствии с параметрами производителя (для модели Ford Focus 2 – обычно 50–90 Н·м). Проверьте прогиб ремня: при усилии в 10 кгс, приложенном посередине самого длинного участка между шкивами, допустимое отклонение составляет 5–7 мм. Игнорирование этой "золотой середины" ведёт к постоянным вибрациям на холостом ходу и свисту.

Ключевые шаги процедуры

Ослабьте крепёжные болты компрессора (до 1 оборота) и центральный болт натяжителя.
Поворачивайте регулировочный болт спецключом, отслеживая натяжение по динамометру.
Проверьте соосность шкивов при помощи линейки: перекос даже в 1–2° ускоряет износ кромок ремня.
Затяните фиксирующие болты компрессора в момент натяжения ремня (без приложения усилий к шкиву) крест-накрест с моментом 25 Н·м.

Важно: После запуска двигателя прослушайте работу узла на разных оборотах – стабильный "шелест" 5–10 минут допустим для нового ремня. Грубые шумы или свист требуют повторной регулировки.

Выбор нового компрессора: OEM vs аналоги

Основное отличие OEM-компрессоров от аналогов заключается в полном соответствии заводским спецификациям Ford. Оригинальные детали проходят многоступенчатое тестирование на совместимость с системой кондиционирования Focus 2, включая точные параметры производительности и защиту от вибраций. Гарантия от производителя обычно составляет 2 года без ограничения пробега.

Неоригинальные аналоги разделяются на три категории: премиальные (например, Denso, Sanden), средний сегмент (Nissens, Hella) и бюджетные (Starline, ABS). Ценовой разрыв может достигать 60%, но экономия часто компенсируется сокращённым сроком службы. Критично проверять совместимость по VIN, особенно для модификаций с системой Start-Stop.

Критерии сравнения

Ресурс эксплуатации: OEM – 7-10 лет, премиальные аналоги – 5-8 лет, бюджетные – 1-3 года
Риски установки:
- Аналоги: возможны несоответствия по маслу PAG46, штуцерам или креплениям
- OEM: гарантированная работа с любым хладагентом заявленного стандарта

Параметр	OEM	Аналог премиум	Аналог бюджет
Цена (руб.)	35 000-45 000	22 000-30 000	8 000-15 000
Сопротивление вибрациям	Оптимизировано для Focus 2	Общие стандарты	Частые отказы при тряске
Герметичность уплотнений	100% контроль	Выборочные испытания	Без индивидуального теста

Эксплуатационные ограничения аналогов часто связаны с изменённой геометрией поршневой группы – повышенный шум при работе и перегрев на оборотах выше 3 500 об/мин фиксируются в 23% случаев. Обязательная замена ресивера-осушителя при установке неоригинального компрессора снижает риск засора системы продуктами износа.

Для автомобилей старше 8 лет допустимы премиальные аналоги при условии:

Вазелирование сальника перед монтажом
Проточка посадочной площадки под шкив

При наличии гарантии на авто установка аналогов аннулирует договор с дилером

Рейтинг производителей компрессоров для Ford Focus 2

Надежность компрессора напрямую зависит от выбора производителя: оригинальные и премиальные бренды обеспечивают длительную работу системы кондиционирования, тогда как дешевые аналоги часто становятся причиной повторных поломок.

На основании анализа экспертных оценок, отзывов владельцев и статистики ремонтов выделены лидеры среди поставщиков запчастей для ФФ2, с акцентом на баланс цены, ресурса и доступности.

Ford (Motorcraft/OE) – Оригинальные компрессоры. Идеальное соответствие параметрам модели, максимальный ресурс (250+ тыс. км), комплектация полным ремкомплектом фурнитуры. Главный недостаток – высокая цена.
Denso – Японский поставщик оригиналов. Сохраняет качество Ford, адаптирован под фокусы. Умеренно высокая стоимость при ресурсе от 200 тыс. км. Доступнее «первичного» бренда.
Sanden – Японский производитель с мировым именем. Производил агрегаты для ранних выпусков ФФ2 в 2000-х. Соотношение стоимости и качества оптимально, ресурс до 180 тыс. км. Есть совместимые модификации за разумные деньги.
Nissens, Hella – Европейские аналоги среднего ценового сегмента. Приемлемое качество сборки, ресурс до 150 тыс. км при корректном обслуживании. Часто требуют докупки крепежа или муфт отдельно.
Airline, FAE – Бюджетные бренды (Китай/Европа). Подходят для экономичного ремонта. Риск ранних выходов из строя (до 80 тыс. км), возможны вибрации. Рекомендованы как временное решение.

Справка: рейтинг не включает нишевые и малораспространенные марки из-за отсутствия проверенных данных по их эксплуатации на платформе Focus MK2.

Типичные ошибки при самостоятельной установке компрессора кондиционера Ford Focus 2

Установка нового компрессора требует не только механических навыков, но и строгого соблюдения технологии работы с системой кондиционирования. Игнорирование ключевых этапов или использование неправильных методов часто приводит к мгновенной поломке новой детали, утечкам хладагента или некорректной работе всей системы.

Самоуверенность на этапе подготовки и сборки обычно оборачивается дополнительными финансовыми затратами и временем на повторный ремонт. Распространенные упущения касаются как правил монтажа самого компрессора, так и критически важных процедур по подготовке системы и заправке.

Наиболее частые и критичные ошибки при самостоятельной установке:

Недостаточная промывка системы или полное игнорирование этого этапа. Обязательна после выхода из строя старого компрессора (особенно из-за заклинивания или разрушения подшипников!). Микрочастицы металла и загрязнения, оставшиеся в контурах и ресивере-осушителе, мгновенно повредят новый компрессор.
Незаправка нового компрессора маслом нужного типа в нужном количестве или использование неподходящего масла. Каждый компрессор требует специфичный тип масла (PAG или POE) и определенный объем (указан в спецификациях или на шильдике компрессора/машины). Без достаточного количества *правильного* масла компрессор выйдет из строя от недостатка смазки или из-за несовместимости.
Использование старых уплотнительных колец или установка новых без смазки. Старые кольца теряют эластичность и гарантированно дадут течь. Новые кольца обязательно смазываются специальным маслом для систем кондиционирования (не моторным!) перед установкой.
Игнорирование состояния ресивера-осушителя. Этот элемент всегда заменяется на новый при установке нового компрессора и тем более после промывки. Старый осушитель загрязнен и насыщен влагой, что ведет к кислотообразованию и поломкам.
Неправильный момент затяжки болтов крепления компрессора и фланцевых соединений магистралей. Слишком слабая затяжка = утечка фреона. Слишком сильная затяжка = повреждение фланцев, корпуса компрессора или трубок.
Неправильное натяжение приводного ремня. Слишком слабое натяжение приведет к проскальзыванию ремня, перегреву и обрыву. Слишком сильное натяжение создает чрезмерную нагрузку на подшипники компрессора и коленвала генератора.
Попытка включения компрессора без вакуумирования системы. Неудаленный воздух и влага внутри контура под высоким давлением образуют кислоты, разрушающие систему изнутри. Вакуумирование перед заправкой обязательно.
Некорректная заправка хладагентом. Недостаток фреона ведет к плохому охлаждению и перегреву компрессора. Перезаправка снижает эффективность охлаждения и в разы повышает давление в системе, что может привести к разрыву магистралей или срабатыванию аварийных клапанов. Использование неподходящего типа фреона (R134a для Focus 2) также недопустимо.
Неисправности в электрической цепи управления компрессором (перегоревшее предохранитель, неисправное реле, обрыв проводов, нерабочий датчик давления). Новый компрессор просто не включится.

Ошибка	Возможные Последствия
Отсутствие промывки	Мгновенное повреждение нового компрессора, засорение ТРВ, выход из строя осушителя
Неправильное масло/количество	Перегрев, задиры, заклинивание компрессора, коррозия системы
Низкий уровень вакуумирования	Кислотообразование, коррозия, снижение производительности, возможное гидроударное разрушение при замерзании воды
Не корректное количество фреона	Низкая эффективность охлаждения, перегрев компрессора (недозаправка), повышенное давление, разрывы магистралей (передозаправка)

Требования к инструменту для ремонтных работ

Правильный подбор инструмента критичен для безопасного и качественного ремонта компрессора кондиционера Форд Фокус 2. Использование неподходящего или некачественного оборудования может привести к повреждению узлов, утечкам хладагента и некорректной работе системы после восстановления.

Обязательным условием является наличие специализированных приспособлений для работы с хладагентом и кондиционером в целом. Это исключает риски, связанные с высоким давлением в системе и требованиями к чистоте магистралей.

Основные инструменты для ремонта компрессора:

Набор головок и адаптеров: Требуются головки высокого качества (размеры 8-24 мм) со вставками-удлинителями и карданами для доступа к труднодоступным креплениям компрессора и кронштейнов.
Ключ для натяжителя ремня: Специальный регулировочный ключ (типа "TORX" или шестигранник) для точной установки натяжения приводного ремня компрессора.
Манометрическая станция: Комплект для диагностики давления в системе кондиционирования и вакуумирования. Обязательно наличие шлангов с клапанами Шредера и переходников под специфические порты R134a Форд Фокус 2.
Вакуумный насос: Высокопроизводительный (не менее 5 м³/час) для глубокой осушки системы перед заправкой. Требует совместимости с маслом PAG46.
Весы для хладагента: Цифровые весы высокой точности (погрешность ≤ 5г) для строгого дозирования количества заправляемого хладагента в соответствии с заводской спецификацией.
Динамический ключ с динамометром: Для точного соблюдения момента затяжки (особенно критично для фланцевых соединений трубок компрессора), исключающего деформацию уплотнений.
Съемники стопорных колец: Набор съемников (наружных и внутренних) для работы со стопорными кольцами крепления муфты компрессора.

Важно: Инструмент должен храниться в чистоте и контактировать только с чистящими средствами, совместимыми с системами кондиционирования (например, A/C Cleaner). Использование обычных ветоши или сжатого воздуха без фильтрации недопустимо из-за риска попадания абразивных частиц в систему.

Инструмент	Рекомендация
Динамометрический ключ	Диапазон 10-100 Н·м + калибровка
Манометры	Шкала не менее 0-35 бар (низкое давление), 0-70 бар (высокое давление)
Инструмент для шлангов	Калибратор кромок трубок, инструмент для замены уплотнительных колец

Нормы техники безопасности при заправке фреоном

Работы с хладагентом проводятся исключительно в хорошо проветриваемых помещениях или на открытом воздухе для предотвращения скопления паров фреона, которые при высокой концентрации вызывают удушье. Обязательно использование средств индивидуальной защиты: резиновых перчаток, защитных очков и маски/респиратора, так как прямого контакта фреона с кожей, глазами или дыхательными путями следует избегать. Запрещается производить заправку вблизи открытого огня или раскаленных поверхностей – некоторые типы фреонов (особенно R-600a) при смешивании с воздухом создают горючие или взрывоопасные смеси.

Перед подключением заправочных шлангов к сервисным портам кондиционера необходимо убедиться в целостности заправочного оборудования, отсутствии трещин на шлангах и герметичности соединений. Все манипуляции с баллоном фреона осуществляются в вертикальном положении газом вверх, а клапан баллона открывается плавно во избежание гидроудара. Темперный шок при заправке жидким хладагентом под высоким давлением может привести к разгерметизации магистралей или повреждению компрессора Форд Фокус 2.

Ключевые требования при работе

Контроль давления: постоянный мониторинг манометрической станции во время заправки для соблюдения норм давления в системе, указанных производителем Ford.
Эвакуация старого хладагента: полное удаление остатков фреона перед заправкой новой порции с помощью вакуумного насоса (выдержка в вакууме не менее 15-20 минут).
Утилизация фреона: запрещен выброс старого хладагента в атмосферу – его необходимо собирать в специальные рециклеры для последующей переработки.

Внимание! Используйте только тип фреона, указанный в технической документации Ford Focus 2 (обычно R-134a). Заправка неподходящим хладагентом или превышение объема приводит к некорректной работе компрессора и поломкам системы кондиционирования. Проверка на герметичность после заправки проводится электронным течеискателем.

Обращение с отработанным хладагентом (экология)

Неправильная утилизация отработанного хладагента (особенно R-134a, используемого в Ford Focus 2) наносит серьёзный вред окружающей среде: фреоны способствуют разрушению озонового слоя и являются мощными парниковыми газами, удерживая тепло в атмосфере значительно эффективнее CO₂. Запрещено выпускать хладагент в атмосферу во время демонтажа компрессора, ремонта системы или при утилизации автомобиля.

Извлечение хладагента ДОЛЖНО проводиться специалистами с использованием профессионального оборудования – рекуперирующих станций. Эти агрегаты откачивают хладагент, фильтруют его от примесей (масла, влаги, частиц) и герметично сохраняют во внешних баллонах для последующей правильной переработки или регенерации на лицензированных предприятиях. Все действия регламентированы федеральным законодательством РФ об охране окружающей среды.

Ключевые требования и действия

Строгая ответственность: Ответственность за передачу отработанного хладагента лежит на автосервисе, проводившем работы по демонтажу/ремонту системы кондиционирования. Владелец Ford Focus 2 обязан обращаться только в сертифицированные станции техобслуживания.
Документооборот: Сервисы обязаны вести журнал учёта движения хладагентов (приём, передача на утилизацию) с указанием объёмов и номеров партий. Должен быть подписан акт приёма-передачи специализированной организации-утилизатору.
Переработка: Регенерированный хладагент, прошедший глубокую очистку по строгим стандартам, может повторно использоваться после подтверждения его соответствия. Непригодный хладагент уничтожается методами, исключающими выброс в атмосферу (путём пиролиза с образованием безопасных соединений).

Соблюдение этих процедур – не только юридическая обязанность, но и вклад в предотвращение глобальных экологических проблем.

Возможные последствия перезаправки системы кондиционера

Избыточное количество хладагента создаёт критическое давление в контуре, что опасно для всей системы кондиционера. Повышается нагрузка на компрессор, электромагнитную муфту и нагнетательные клапаны, вызывая их перегрев.

Жидкий фреон, не успевший перейти в газообразное состояние, может попасть в компрессор – деталь, предназначенная исключительно для работы с газом. Это спровоцирует гидроудар, разрушающий поршни, клапанные пластины или кривошипно-шатунный механизм агрегата.

Основные риски:

Затруднённое охлаждение: избыток фреона снижает теплообмен в испарителе и конденсаторе.
Утечки через уплотнения: сальники компрессора и патрубки деформируются под высоким давлением.
Повреждение важных элементов:
1. Ресивер-осушитель: разрушение под давлением.
2. Расширительный клапан: нештатная работа из-за переизбытка жидкости.
Срабатывание предохранительного клапана: аварийный выброс хладагента в атмосферу с риском травм.

Периодичность обслуживания кондиционера Ford Focus 2

Основной рекомендованной периодичностью сервисного обслуживания системы кондиционирования на Ford Focus 2 считается один раз в 1-2 года. Критичным параметром является состояние и количество хладагента (фреона) в системе. В условиях жаркого кликмата или интенсивной эксплуатации кондиционера интервал может сокращаться до 1 раза в год или даже чаще, особенно при первых признаках снижения эффективности охлаждения.

Стандартное обслуживание включает комплексную диагностику давления в системе, проверку на утечки фреона и масла, очистку конденсатора (радиатора кондиционера) от грязи и насекомых, а также проверку работы компрессора, натяжителя приводного ремня и электрических соединений. Ежегодная проверка герметичности позволяет вовремя выявить и устранить микротрещины в магистралях, уплотнениях или радиаторах.

Фильтр салонный: Замена каждые 15 000–20 000 км или минимум 1 раз в год. Забитый фильтр резко снижает производительность системы.
Очистка испарителя и дезинфекция воздуховодов: Проводится при появлении неприятных запахов из дефлекторов или каждые 2-3 года для профилактики грибка и бактерий.
Визуальный осмотр: Проверка состояния патрубков, ремня привода компрессора и креплений элементов – каждое ТО (примерно каждые 15 000 км).
Контроль уровня хладагента: Даже без явных признаков неисправности – не реже чем раз в 2 года (заправка при необходимости).

Экономия при ремонте: узлы самостоятельной замены

Некоторые компоненты компрессорного узла кондиционера на Ford Focus 2 доступны для самостоятельной замены без специального оборудования. Это значительно снижает расходы на СТО, особенно при своевременном ремонте элементов, не связанных с разгерметизацией системы хладагента.

Важно соблюдать осторожность: любые работы, затрагивающие герметичный контур (например, отсоединение трубопроводов), требуют профессионального оборудования для заправки фреоном и вакуумирования. Самостоятельно можно заменять только внешние механические и электрические узлы.

Компоненты для самостоятельного ремонта

Приводной ремень – демонтируется после ослабления натяжного ролика с помощью ключа на 15 мм. Контролируйте угол обхвата шкивов.
Муфта компрессора – снимается после откручивания центральной гайки (ключ на 10 мм) с извлечением стопорного кольца. Проверяйте зазор катушки при установке.
Опорный подшипник – меняется после снятия муфты с применением съемника. Требует тщательной запрессовки новым элементом.
Реле и предохранители – расположены в монтажном блоке. Проверяйте соответствие номиналов и чистоту контактов.
Проводка управления – замена разъемов и поврежденных проводов методом пайки. Используйте термоусадку для изоляции.

Компонент	Сложность	Экономия vs СТО
Ремень	Низкая	≈2000 руб.
Муфта	Средняя	≈3500 руб.
Подшипник	Средняя	≈3000 руб.
Электропроводка	Низкая	≈1500 руб.

Пользуйтесь динамометрическим ключом при затяжке крепежа муфты (5-7 Н∙м) для предотвращения перекоса. После замены ремня проверяйте совпадение ручьев шкивов в одной плоскости.

Инструкция по поиску профессиональных СТО для ремонта компрессора Ford Focus 2

Определите специализацию сервиса: ищите станции с профильным опытом работы с кондиционерами Ford Focus 2. Приоритет отдайте центрам, имеющим допуски Ford или сертификаты VASA, CARMIRS, подтверждающие квалификацию по работе с хладагентами.

Убедитесь в наличии у СТО необходимого оборудования для диагностики и ремонта: вакуумными насосами, течеискателями, станциями заправки хладагента (R134a). Отсутствие профессионального инструмента – признак некомпетентности в работе с климатическими системами.

Соберите рекомендации:
- Изучите отзывы на агрегаторах (Google Карты, Яндекс.Услуги, Отзовик) и профильных форумах (FFclub, Focus2.ru)
- Уточните в сообществах владельцев Focus 2 проверенные СТО вашего региона
Проверьте репутацию:
- Запросите примеры выполненных работ по замене компрессоров (фото/видеоотчеты)
- Убедитесь в наличии гарантии на работы (минимум 6 месяцев) и запчасти
Уточните детали перед визитом:
- Прайс-лист на диагностику, заправку и замену компрессора
- Марки используемых запчастей (оригинал, аналог, контрактный)
- Наличие мультимарочного сканера для адаптации нового компрессора

Критерий выбора	Недопустимо	Обязательно
Диагностика	"На глаз", без вакуумирования	Компьютерная проверка + тест давления
Процедура замены	Работа без снятия бампера	Демонтаж бампера для корректного доступа

Список источников

Подготовка статьи требует опоры на комплексную техническую документацию и экспертные материалы, учитывающие специфику модели и процессы монтажа, обслуживания и восстановления работоспособности систем кондиционирования. Достоверность информации обеспечивается использованием официальных данных и практического опыта, накопленного специалистами.

Источники разделены по категориям для систематизации данных: официальная техническая документация содержит регламентированные параметры работ, специализированные издания предоставляют методические рекомендации, а профильные ресурсы отражают реальные прецеденты эксплуатации и решения повторяющихся неисправностей.

Официальная техническая документация:
- Руководство по ремонту и эксплуатации Ford Focus II (2004–2011)
- Технический мануал Ford Motor Company: Системы кондиционирования
- Каталог оригинальных запчастей Ford GLOBAL MS-CAT (раздел AC Components)
Специализированные автомобильные издания:
- Иванов А.К. "Диагностика и ремонт автомобильных кондиционеров". Издательство "Автосервис-Практикум"
- Журнал "Авторемонт": цикл статей "Особенности систем климат-контроля Ford", №7–9, 2022
Практические ресурсы и профессиональные форумы:
- Технические и эксплуатационные рекомендации портала ENxy (раздел Ford Focus II)
- Архив тематических обсуждений форума Focus2.ru: раздел "Кондиционер/Отопление"
- База данных технических сервисных бюллетеней TSB (Ford Directives)
Производители компонентов:
- Каталог технических требований к монтажу компрессоров Valeo/Sanden
- Руководство по использованию хладагентов R134a/R1234yf (Dupont Automotive)

Место установки болта	Момент затяжки (H·м)	Примечание
Основные болты крепления компрессора к кронштейну	24 - 25	Верхний и нижний
Болты крепления опорного кронштейна к блоку ДВС (передний)	24 - 25	Крупные болты
Болты крепления опорного кронштейна к блоку ДВС (задний)	10	Особое внимание! Болты меньшего диаметра, легко сорвать.
Болты крепления защитной пластины / Пельтье-элемента	8 - 10	Алюминиевые головки, аккуратно!
Гайка крепления трубопровода высокого давления	16 - 18	На компрессоре
Гайка крепления трубопровода низкого давления	16 - 18	На компрессоре
