Компьютерная диагностика авто - что это и для чего требуется
Статья обновлена: 18.08.2025
Современный автомобиль представляет собой сложный комплекс взаимосвязанных электронных систем, управляемых бортовым компьютером. Компьютерная диагностика - это процесс подключения специального сканера к электронному блоку управления (ЭБУ) транспортного средства для считывания данных, анализа параметров работы и выявления неисправностей.
Данная процедура позволяет получить точную информацию о состоянии двигателя, трансмиссии, тормозной системы, подушек безопасности, ABS, ESP и других компонентов, обеспечивая быстрое обнаружение скрытых проблем, контроль текущих параметров и эффективное устранение неполадок до их перерастания в серьезные поломки.
Базовые компоненты системы диагностики: ЭБУ и сканеры
Электронный блок управления (ЭБУ) выступает ядром диагностической системы современного автомобиля. Это специализированный компьютер, непрерывно обрабатывающий данные от многочисленных датчиков (кислорода, температуры, давления, положения коленвала и др.), управляющий исполнительными механизмами (форсунками, зажиганием, клапанами) и строго контролирующий параметры работы двигателя, трансмиссии, тормозов и других систем в соответствии с заложенными алгоритмами.
Главная функция ЭБУ в контексте диагностики – постоянный мониторинг всех подконтрольных систем на предмет отклонений от нормы. При обнаружении неисправности (например, обрыв цепи датчика или выход параметра за допустимые пределы) блок фиксирует в своей энергонезависимой памяти соответствующий код ошибки (DTC - Diagnostic Trouble Code), содержащий информацию о характере и локализации проблемы, а также активирует сигнальную лампу "Check Engine" на приборной панели.
Инструменты взаимодействия: Сканеры
Для доступа к данным ЭБУ, считывания кодов ошибок, просмотра текущих параметров работы систем в реальном времени и выполнения активных тестов используется внешнее устройство – диагностический сканер. Сканер подключается к автомобилю через стандартизированный диагностический разъем (OBD-II - On-Board Diagnostics, в большинстве автомобилей с 1996 года выпуска), который является физическим интерфейсом для связи с ЭБУ.
Сканеры различаются по функционалу и назначению:
- Портативные автономные сканеры: Компактные приборы с собственным дисплеем для базового чтения/стирания ошибок и просмотра основных параметров.
- Мультимарочные сканеры: Профессиональные устройства, поддерживающие широкий спектр марок и моделей, обладающие расширенными функциями (активное тестирование, кодирование, адаптация).
- Диагностические программы + Адаптеры: Специализированное ПО на ноутбуке/планшете, взаимодействующее с ЭБУ через адаптер (K-Line, CAN, Bluetooth, Wi-Fi). Предоставляют наиболее детальную информацию и гибкость.
Процесс компьютерной диагностики выглядит следующим образом:
- Сканер устанавливает связь с ЭБУ через диагностический разъем по определенному протоколу (CAN, KWP2000 и др.).
- Считывает сохраненные коды неисправностей (DTC) из памяти ЭБУ.
- Позволяет специалисту просматривать текущие данные (стоп-кадры, потоки параметров в реальном времени) для анализа работы систем.
- Дает возможность выполнять активные тесты (управление форсунками, клапанами, реле для проверки их реакции).
- После ремонта с помощью сканера стираются коды ошибок из памяти ЭБУ и проверяется отсутствие их повторного появления.
Протоколы связи OBD-II: универсальный язык диагностики
Протоколы OBD-II стандартизируют обмен данными между электронными блоками управления (ЭБУ) автомобиля и диагностическим оборудованием. Они определяют физические интерфейсы (разъёмы), электрические параметры и форматы сообщений, обеспечивая совместимость сканеров разных производителей с транспортными средствами. Без этой унификации диагностика требовала бы уникального ПО и аппаратуры для каждой марки.
Стандарт OBD-II поддерживает 5 основных протоколов связи, применяемых различными автопроизводителями. Выбор протокола зависит от года выпуска ТС, региона и технических решений бренда. Современные мультимарочные сканеры автоматически определяют нужный протокол при подключении к диагностическому разъёму, упрощая процесс считывания ошибок и параметров.
Ключевые протоколы OBD-II
- SAE J1850 PWM (Pulse Width Modulation) – используется Ford/Mazda (41.6 кбит/с)
- SAE J1850 VPW (Variable Pulse Width) – применяется GM (10.4 кбит/с)
- ISO 9141-2 – характерен для азиатских и европейских марок (Chrysler, Toyota, BMW)
- ISO 14230 KWP2000 (Keyword Protocol) – усовершенствованная версия ISO 9141
- ISO 15765 CAN (Controller Area Network) – обязателен для авто с 2008 года (до 1 Мбит/с)
Все протоколы гарантируют доступ к базовым диагностическим данным, включая коды неисправностей (DTC), показания датчиков (обороты двигателя, температура, напряжение) и статус готовности систем. Для углублённой диагностики конкретных узлов (АКПП, ABS) требуются специализированные протоколы производителей (например, UDS), но OBD-II остаётся отправной точкой.
| Протокол | Скорость | Основные бренды |
|---|---|---|
| ISO 15765 CAN | 250 кбит/с – 1 Мбит/с | Все авто после 2008 г. |
| ISO 14230 KWP2000 | 10.4 кбит/с | VW, Hyundai, Kia (2000-е) |
| ISO 9141-2 | 10.4 кбит/с | Chrysler, европейские Ауди/БМВ (до 2004) |
Эволюция протоколов направлена на увеличение скорости передачи данных и надёжности. Доминирующий CAN-протокол позволяет одновременно диагностировать несколько систем через одну шину, поддерживает сложные функции: программирование ЭБУ, мониторинг в реальном времени, защиту от помех. Это основа для современных стандартов, таких как UDS (Unified Diagnostic Services).
Как сканер считывает ошибки из памяти автомобиля

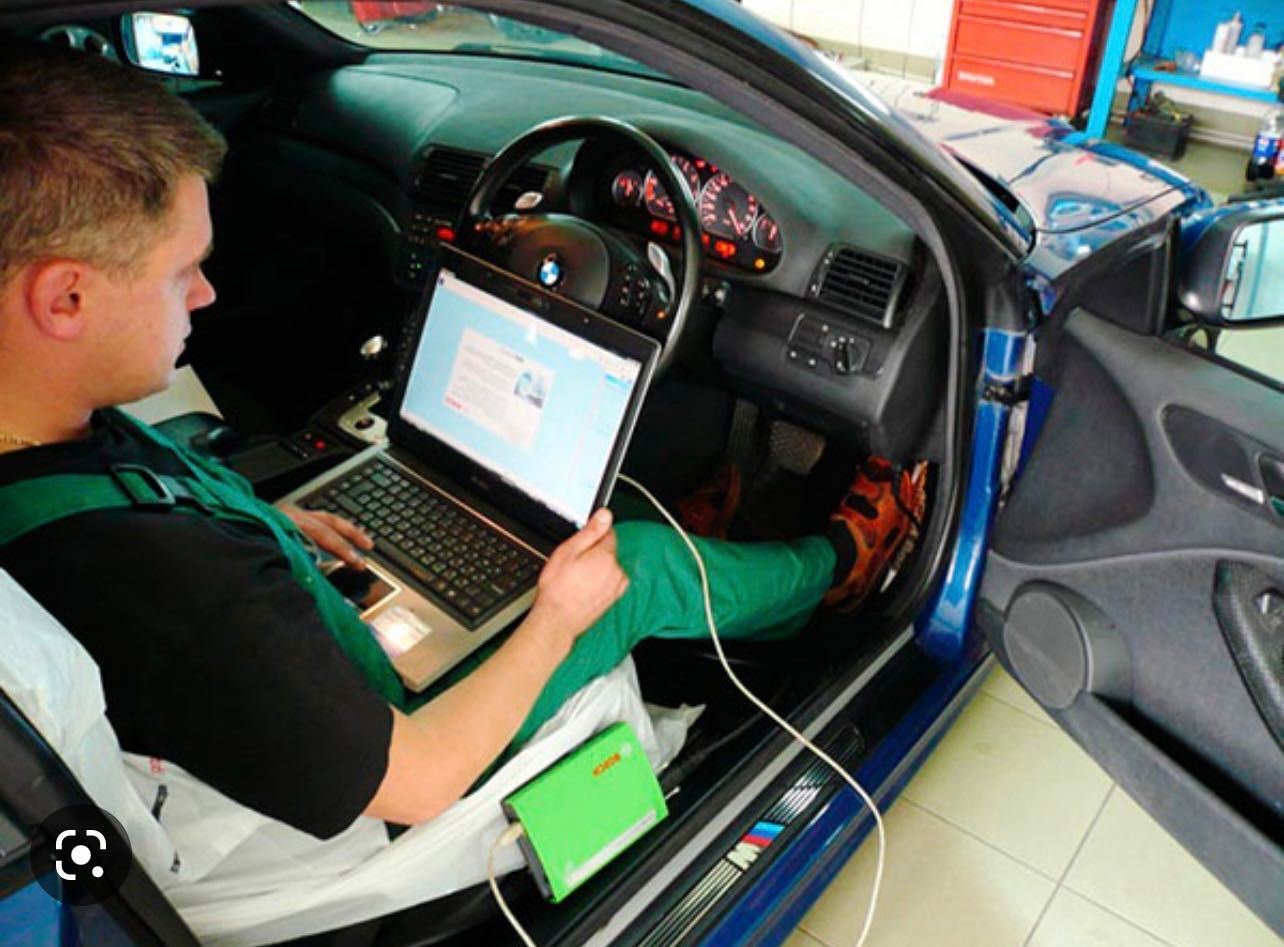

Автомобильный сканер подключается к диагностическому разъёму OBD-II (расположенному обычно в районе рулевой колонки) через физический кабель или беспроводной интерфейс (Bluetooth/Wi-Fi). После установки связи сканер отправляет запрос на электронный блок управления (ЭБУ) автомобиля, используя стандартизированные протоколы обмена данными (например, CAN, K-Line, J1850). ЭБУ, выполняющий роль "мозга" конкретной системы (двигатель, АКПП, ABS и т.д.), постоянно сохраняет в своей энергонезависимой памяти коды ошибок (DTC - Diagnostic Trouble Codes), возникающие при отклонении параметров от нормы.
Сканер запрашивает у ЭБУ доступ к разделу памяти, отведённому под журнал ошибок. ЭБУ проверяет запрос на соответствие протоколу безопасности и, при успешной аутентификации, передаёт сохранённые коды. Сканер получает "сырые" данные – числовые коды формата P0XXX (например, P0301 - пропуск зажигания в 1 цилиндре). Эти коды соответствуют международным стандартам SAE J2012, что обеспечивает универсальность их интерпретации.
Этапы обработки данных сканером
- Декодирование DTC: Сканер сопоставляет полученные числовые коды с зашитой в его ПО базой данных. Каждый код расшифровывается в текстовое описание ошибки (например, "P0171 - Слишком бедная смесь банка 1").
- Анализ статуса ошибки: Определяется состояние ошибки:
- Активная (Current) - неисправность присутствует в момент диагностики.
- Сохранённая (Stored/History) - ошибка возникала ранее, но сейчас отсутствует.
- Постоянная (Pending) - неисправность зафиксирована, но для активации требуется повторное появление.
- Отображение параметров: Для активных ошибок сканер выводит "замороженные" данные (Freeze Frame) – моментальный снимок параметров двигателя (обороты, температура, нагрузка) на момент возникновения сбоя.
| Тип кода DTC | Структура | Пример | Значение |
|---|---|---|---|
| P (Powertrain) | P0XXX | P0420 | Низкая эффективность катализатора |
| C (Chassis) | C0XXX | C0121 | Неисправность датчика ABS |
| B (Body) | B0XXX | B1003 | Ошибка модуля подушек безопасности |
После считывания специалист анализирует расшифрованные ошибки и сопутствующие данные для точной локализации неисправности. Важно учитывать, что одна ошибка может быть следствием разных проблем, а сканер лишь указывает на симптом или зону сбоя, но не всегда определяет точную причину.
Расшифровка кодов неисправностей: P0, C0, U0 и другие
Коды ошибок стандарта OBD-II представляют собой буквенно-цифровые идентификаторы (например, P0300, C0123, U0401), генерируемые электронными блоками управления (ЭБУ) автомобиля при обнаружении сбоев в работе систем. Первая буква кода указывает на категорию неисправности, последующие цифры детализируют проблему. Понимание этой структуры критично для точной интерпретации данных диагностики.
Расшифровка начинается с определения системы, где возникла ошибка. Буквенный префикс классифицирует неисправность по основным группам:
- P (Powertrain) – Неисправности силовой установки (двигатель, трансмиссия, топливная система, система выхлопа). Пример: P0171 – "Слишком бедная смесь".
- C (Chassis) – Ошибки систем шасси (ABS, ESP, подвеска, рулевое управление). Пример: C1201 – "Неисправность датчика угла поворота руля".
- B (Body) – Проблемы кузовных систем (климат-контроль, подушки безопасности, центральный замок, стеклоподъемники). Пример: B0100 – "Неисправность цепи подушки безопасности водителя".
- U (Network) – Сбои в коммуникационной сети между ЭБУ (шины CAN, LIN). Пример: U0121 – "Потеря связи с блоком управления ABS".
Первая цифра после буквы уточняет тип кода:
- 0 – Универсальный код (стандартизирован для всех марок OBD-II). Пример: P0300 – "Обнаружены случайные/множественные пропуски воспламенения".
- 1 – Производитель-специфичный код (уникален для конкретного автобренда). Пример: P1171 – Ошибка топливной системы, специфичная для Toyota.
Последние три цифры конкретизируют неисправность в рамках системы. Например:
| Код | Расшифровка |
|---|---|
| P0301 | Пропуски воспламенения в 1-м цилиндре |
| C0110 | Неисправность насоса ABS |
| U0401 | Неверные данные от блока управления двигателем |
Важно помнить, что код указывает на симптом или зону сбоя, но не всегда на точную причину. P0171 (бедная смесь) может быть вызвана утечкой вакуума, неисправным датчиком кислорода или слабым топливным насосом. После считывания кодов необходима углубленная проверка указанных систем тестером, мультиметром или визуальным осмотром для локализации дефекта.
Проверка двигателя: топливная система и зажигание
Компьютерная диагностика детально анализирует параметры топливоподачи и воспламенения смеси, критически влияющие на работу мотора. Сканер считывает данные с датчиков кислорода, расхода воздуха, положения распредвала/коленвала и давления в топливной рампе.
ЭБУ двигателя непрерывно сопоставляет фактические показатели с эталонными значениями, заложенными в прошивке. Отклонения фиксируются как ошибки, указывающие на конкретные неисправности: от загрязнённых форсунок до неполадок катушек зажигания.
Ключевые проверяемые параметры
- Топливная коррекция (Long-term/SHORT-term FT): Показывает, насколько ЭБУ увеличивает/уменьшает время впрыска для поддержания стехиометрии. Отклонения >±10% сигнализируют о проблемах.
- Давление в топливной рампе: Контролируется датчиком давления. Падение указывает на износ топливного насоса, засор фильтра или регулятора.
- Состояние форсунок: Анализируется равномерность подачи топлива по цилиндрам через параметр "Неравномерность вращения" (RPM fluctuation).
- Момент зажигания: Проверяется соответствие угла опережения заданному (например, 5-10° на холостом ходу).
| Система | Основные диагностируемые компоненты | Типичные ошибки (коды P0xxx) |
|---|---|---|
| Топливная | Форсунки, ТНВД, бензонасос, регулятор давления, датчики | P0171 (бедная смесь), P0087 (низкое давление), P0201 (неисправность форсунки 1) |
| Зажигание | Катушки, свечи, ВВ-провода, датчик положения коленвала | P0300 (пропуски воспламенения), P0351 (обрыв катушки 1), P0016 (рассогласование валов) |
Важность комплексной проверки: Пропуски зажигания (P0300-P0304) часто вызваны взаимным влиянием систем. Например, засорённая форсунка провоцирует обеднённую смесь и пропуск воспламенения, а неисправная катушка приводит к попаданию несгоревшего топлива в катализатор.
Диагностика коробки передач (АКПП/МКПП) через ЭБУ
Компьютерная диагностика трансмиссии выполняется через считывание данных электронного блока управления (ЭБУ) коробки передач. Специальное оборудование подключается к диагностическому разъему OBD-II автомобиля для получения реальных параметров работы агрегата и выявления скрытых неисправностей.
Процедура анализирует работу соленоидов, датчиков скорости, положения селектора, температуры масла, давления в магистралях и других критических компонентов. Сравнение показателей с эталонными значениями позволяет точно локализовать проблему без разборки узла.
Ключевые аспекты диагностики
- Для АКПП: Проверка адаптаций, износ фрикционов, корректность переключений, давление масла, ошибки мехатроника
- Для МКПП: Контроль датчиков скорости, сцепления (в роботизированных коробках), исполнительных механизмов
| Выявляемые проблемы | Последствия без диагностики |
| Износ соленоидов управления | Рывки при переключении, повышенный износ фрикционов |
| Ошибки датчиков скорости | Некорректные переключения, переход в аварийный режим |
| Перегрев трансмиссионной жидкости | Ускоренная деградация масла, заклинивание механизмов |
Обязательные этапы процедуры:
- Сканирование кодов ошибок (DTC)
- Анализ параметров в реальном времени
- Проверка адаптационных значений
- Тестирование исполнительных механизмов
Результатом становится точное определение неисправного компонента (электроника или механика), что исключает замену исправных деталей "методом тыка". Для современных трансмиссий с функцией адаптации компьютерная диагностика позволяет выполнить сброс накопленных ошибок и перенастройку параметров управления.
Анализ работы антиблокировочной системы (ABS)
Компьютерная диагностика ABS направлена на выявление сбоев в работе системы, предотвращающей блокировку колёс при экстренном торможении. Сканер считывает коды ошибок из электронного блока управления (ЭБУ) ABS, фиксируя отклонения в показаниях датчиков скорости вращения колёс, неисправности гидравлического модулятора или нарушения целостности электропроводки.
Процедура включает мониторинг реальных параметров системы в движении: сравнивается скорость вращения каждого колеса, оценивается реакция клапанов модулятора на команды ЭБУ и проверяется корректность работы насоса. Особое внимание уделяется данным датчиков – их загрязнение или повреждение приводит к ложным сигналам о блокировке.
Ключевые этапы диагностики ABS
- Сканирование кодов неисправностей – выявление сохранённых в памяти ЭБУ ошибок (например, C0110 – неисправность насоса)
- Анализ текущих данных – проверка сигналов датчиков скорости всех колёс в режиме реального времени
- Тестирование исполнительных механизмов – активация соленоидов и насоса модулятора через сканер
- Проверка сопротивления датчиков ABS – замер мультиметром (норма: 0.8–2.5 кОм)
| Параметр | Нормальное значение | Признак неисправности |
|---|---|---|
| Сигнал датчика колеса | Ровный синусоидальный | Провалы/искажения сигнала |
| Сопротивление датчика | 1.0–1.3 кОм | Обрыв (∞) или КЗ (≈0 Ом) |
| Напряжение питания датчика | 12 В | Отсутствие напряжения |
Критически важно диагностировать ABS при загорании контрольной лампы на панели приборов или заметном снижении эффективности торможения (длинный тормозной путь, вибрация педали). Игнорирование неполадок ABS увеличивает риск ДТП при резком торможении на скользком покрытии.
Контроль электроусилителя руля (ЭУР) и датчиков рулевого управления
Компьютерная диагностика ЭУР выявляет неисправности в системе усиления рулевого управления, включая отказы электродвигателя, контроллера или цепи питания. Сканер считывает коды ошибок (например, P0524 – неисправность питания усилителя), параметры работы мотора и температуру системы для предотвращения перегрузки.
Анализируются данные с датчиков: угла поворота руля, крутящего момента на колонке и скорости автомобиля. Несоответствие показаний (например, нулевое значение крутящего момента при повороте колес) указывает на поломку сенсоров или механические дефекты рейки.
Ключевые проверяемые параметры
- Датчик крутящего момента – измеряет усилие водителя на рулевой колонке. Ошибка вызывает хаотичное отключение усилителя.
- Датчик угла поворота руля – согласует работу ЭУР с положением колес. Сбой провоцирует увод авто в сторону.
- Скоростной режим – корректирует усилие в зависимости от скорости (мягче на малой, жестче на высокой).
| Симптом неисправности | Возможная причина | Диагностируемый параметр |
|---|---|---|
| Тугое вращение руля | Отказ электромотора, обрыв цепи | Напряжение питания, ток двигателя |
| Самопроизвольный поворот колес | Ошибка датчика угла поворота | Соответствие угла руля и датчика положения |
| Мигающий индикатор ESP/ЭУР | Потеря сигнала с датчика крутящего момента | CAN-шина, калибровка сенсора |
Процедура включает тест калибровки ЭУР после замены датчиков или снятия аккумулятора, требующий специализированного ПО. Игнорирование ошибок системы приводит к блокировке усилителя – руль становится «каменным», что опасно при движении.
Диагностика климатических систем и кондиционера
Компьютерная диагностика климатических систем автомобиля направлена на выявление неисправностей в работе кондиционера, отопителя, вентиляции и электронных компонентов управления микроклиматом. Она позволяет точно определить сбои в датчиках температуры, засорение радиаторов, утечки хладагента, некорректную работу заслонок или электродвигателей вентиляторов.
Специализированные сканеры считывают коды ошибок из блока управления климатом, анализируют реальные параметры работы системы (давление фреона, обороты компрессора, показания датчиков) и отображают их в графическом виде. Это исключает необходимость ручной разборки панели для первичной оценки неполадок и ускоряет процесс локализации проблемы.
Ключевые диагностируемые компоненты
- Компрессор кондиционера: проверка нагрузки на двигатель, давления в магистралях, корректности включения
- Датчики температуры: салона, наружного воздуха, испарителя
- Электрические цепи: тестирование реле, предохранителей, управляющих сигналов
- Система отопления: производительность помпы, состояние термостата, завоздушивание
Особое внимание уделяется утечкам хладагента – диагностическое оборудование обнаруживает их через анализ давления и добавление флуоресцентных красителей. Для комплексной проверки выполняется:
- Сканирование кодов неисправностей блока климат-контроля
- Сравнение эталонных и фактических параметров работы системы
- Тестирование исполнительных механизмов (заслонки, вентиляторы)
- Контроль герметичности магистралей кондиционера
| Параметр | Нормальное значение | Признак неисправности |
|---|---|---|
| Давление фреона | 15-25 бар (нагнетание) | Скачки давления, падение ниже 10 бар |
| Температура испарителя | 0-5°C | Обмерзание или отсутствие охлаждения |
| Скорость вентилятора | Плавное изменение | Стук, прерывистая работа |
Результатом диагностики становится точное определение неисправного узла – будь то износ компрессора, засор салонного фильтра, сбой сервопривода или утечка в конденсаторе. Это предотвращает замену исправных деталей и сокращает стоимость ремонта.
Тестирование подушек безопасности (SRS) и системы безопасности
Компьютерная диагностика SRS направлена на выявление неисправностей в системе пассивной безопасности, которая включает подушки безопасности, натяжители ремней, датчики удара и блок управления. Эта процедура критически важна для обеспечения срабатывания защитных элементов в аварийной ситуации, так как скрытые электронные ошибки или механические повреждения могут заблокировать их активацию.
Сканер подключается к диагностическому разъёму автомобиля и считывает коды ошибок из памяти блока управления SRS. Специалист анализирует данные с датчиков удара (акселерометров), проверяет целостность проводки, состояние контактов и работоспособность пиропатронов. Тестирование выполняется без физического срабатывания систем, что исключает риски для персонала и дополнительные затраты на восстановление компонентов.
Ключевые аспекты диагностики SRS
| Компонент | Параметры проверки | Риски при неисправности |
|---|---|---|
| Блок управления SRS | Ошибки в ПО, сбои калибровки | Ложное срабатывание/бездействие системы |
| Датчики удара | Чувствительность, корректность позиционирования | Задержка или отсутствие активации подушек |
| Подушки безопасности | Сопротивление цепи, состояние пиропатронов | Отказ при ДТП, травмоопасное раскрытие |
| Натяжители ремней | Целостность механизма, проводки | Неэффективная фиксация пассажиров |
Обязательная диагностика требуется после любых кузовных работ, ДТП (даже незначительных), замены рулевой колонки или сидений. Игнорирование проверки SRS повышает вероятность:
- Несрабатывания подушек при лобовом/боковом ударе
- Самопроизвольного раскрытия во время движения
- Отказа натяжителей ремней безопасности
Регулярное тестирование системы (раз в 2-3 года) гарантирует корректное функционирование всех компонентов и сохранение жизни водителя и пассажиров при аварии.
Мониторинг работы генератора и аккумуляторной батареи
Компьютерная диагностика позволяет отслеживать ключевые параметры генератора и АКБ в режиме реального времени. Специализированные сканеры считывают данные напрямую с ЭБУ автомобиля и бортовых датчиков, предоставляя точную информацию о состоянии системы зарядки.
Анализ включает проверку выходного напряжения генератора, тока заряда, степени износа щеток, корректности работы регулятора напряжения, а также остаточную емкость и внутреннее сопротивление аккумулятора. Диагностическое ПО сопоставляет показатели с эталонными значениями для конкретной модели авто.
Ключевые контролируемые параметры
- Напряжение генератора (норма: 13.5–14.8 В)
- Ток утечки при выключенном зажигании
- Степень заряда АКБ и скорость его падения
- Рабочая температура компонентов системы
| Параметр | Риски при отклонении |
| Напряжение ниже нормы | Недостаточный заряд АКБ, трудный запуск |
| Напряжение выше нормы | Перезаряд, разрушение пластин АКБ |
| Высокий ток утечки | Разряд батареи за 1-2 суток простоя |
Своевременное выявление проблем предотвращает внезапные отказы: диагностика фиксирует начальные признаки износа щеток генератора, деградации аккумулятора или неисправности реле-регулятора до появления симптомов. Это исключает ситуации с невозможностью запуска двигателя или выходом из строя электронных блоков из-за скачков напряжения.
Проверка выхлопной системы и датчиков кислорода
Компьютерная диагностика оценивает состояние выхлопной системы через анализ данных от кислородных датчиков (лямбда-зондов) и датчиков NOx. Система сканирует их показания в реальном времени, сравнивая напряжение и скорость отклика с эталонными значениями. Это позволяет выявить отклонения в составе топливно-воздушной смеси, которые влияют на токсичность выхлопа и корректность работы каталитического нейтрализатора.
Диагностический сканер отслеживает эффективность катализатора путем сравнения сигналов предкаталитических и посткаталитических датчиков кислорода. Резкое снижение разницы показаний указывает на деградацию или разрушение сот катализатора. Дополнительно проверяются целостность проводки, сопротивление нагревательных элементов зондов и соответствие параметров (например, времени переключения "богато/бедно") заводским спецификациям.
Ключевые диагностируемые неисправности
- Завышенные/заниженные показания лямбда-зондов - сигнализируют о некорректной топливоподаче или утечках воздуха
- Замедленный отклик датчиков - приводит к увеличению расхода топлива и росту вредных выбросов
- Ошибки по датчикам NOx - свидетельствуют о неэффективной регенерации сажевого фильтра (для дизелей)
- Нарушение герметичности выхлопного тракта (трещины, прогар гофры)
| Параметр | Нормальное значение | Признак неисправности |
|---|---|---|
| Напряжение лямбда-зонда | 0.1–0.9 В (циклические колебания) | Статичное значение (~0.45 В) |
| Скорость переключения | 2–5 раз/секунду | Менее 1 переключения/секунду |
| Эффективность катализатора | Разница сигналов до/после >30% | Совпадение показаний датчиков |
Диагностика адаптивного круиз-контроля и парктроников
Диагностика адаптивного круиз-контроля (АСС) требует проверки радарных/лидарных датчиков, блоков управления и исполнительных механизмов тормозной/двигательной систем. Сканирование выявляет ошибки в работе сенсоров расстояния, нарушения калибровки, сбои связи между ЭБУ или некорректную реакцию на препятствия. Обязательна проверка целостности проводки и разъемов, особенно после ремонтов или ДТП.
Диагностика парктроников фокусируется на ультразвуковых датчиках в бамперах, контроллере парковочной системы и устройствах оповещения (биппер, дисплей). Компьютерное тестирование определяет "мертвые зоны" сенсоров, ложные срабатывания, обрывы цепи, выход из строя звукового сигнала или визуализации. Дополнительно анализируется реакция системы на статические/динамические препятствия при имитации парковки.
Ключевые аспекты диагностики
| Система | Основные проверяемые компоненты | Типовые ошибки |
|---|---|---|
| Адаптивный круиз-контроль |
|
|
| Парктроники |
|
|
Калибровка после замены датчиков АСС или снятия бампера обязательна – выполняется при помощи спецоборудования по регламентам производителя. Для парктроников тестируют чувствительность сенсоров очисткой от загрязнений и контролем равномерности зон обнаружения.
Когда загорается Check Engine: первые действия
При активации индикатора Check Engine сохраняйте спокойствие и не игнорируйте сигнал. Жёлтый цвет лампы указывает на необходимость проверки в ближайшее время, тогда как красный цвет (если предусмотрен) требует немедленной остановки. Оцените текущее поведение автомобиля: появление посторонних шумов, изменение динамики или вибраций.
Проверьте надёжность закрытия топливного бака – неплотная крышка часто вызывает ошибку. Сканируйте бортовую систему через диагностический разъеденитель OBD-II, используя простой адаптер ELM327 или профессиональный сканер. Зафиксируйте коды неисправностей (DTC) для точного определения проблемы.
Последовательность действий после диагностики
- Расшифруйте коды ошибок через мобильное приложение (например, Torque) или документацию авто.
- Проведите визуальный осмотр:
- Целостность проводки возле датчиков
- Состояние воздушного фильтра и патрубков
- Отсутствие подтёков масла/технических жидкостей
- Сбросьте ошибку через сканер, если проблема устранена (например, после затягивания крышки бака).
Важно: При сохранении ошибки после сброса или выявлении критических кодов (P0300 – пропуски зажигания, P0171 – обеднённая смесь) обратитесь в сервис. Эксплуатация с неисправностями катализатора, кислородных датчиков или системы EGR усугубляет повреждения.
| Код ошибки | Возможная причина | Срочность ремонта |
|---|---|---|
| P0420 | Низкая эффективность катализатора | Средняя |
| P0128 | Низкая температура двигателя (термостат) | Низкая |
| P0304 | Пропуски зажигания в 4-м цилиндре | Высокая |
Обязательные случаи проведения диагностики перед покупкой авто
Компьютерная диагностика перед приобретением автомобиля – не рекомендация, а необходимость. Она позволяет выявить скрытые неисправности электронных систем, которые невозможно определить визуально или при тест-драйве. Пропуск этого этапа грозит серьезными финансовыми рисками и последующими дорогостоящими ремонтами.
Продавцы часто отключают ошибки сканером или маскируют проблемы, чтобы скрыть реальное состояние техники. Самостоятельный осмотр или короткая поездка не гарантируют выявления сбоев в блоке управления двигателем, трансмиссии или системах безопасности. Только глубокая аппаратная проверка даст объективную картину.
Ключевые ситуации для обязательной диагностики
- Автомобили с пробегом старше 3 лет – износ датчиков и скрытые аварийные коды накапливаются даже у аккуратных владельцев.
- Наличие бортовых сообщений о неполадках (Check Engine, ESP и др.) – индикаторы сигнализируют о критических сбоях, требующих расшифровки.
- Плановое ТО не подтверждено документально – отсутствие сервисной истории повышает риски скрытых проблем с ЭБУ.
| Система | Что проверяет диагностика | Риски при игнорировании |
|---|---|---|
| Двигатель (ECU) | Состояние форсунок, ошибки впрыска, износ цепей ГРМ | Капитальный ремонт мотора, повышенный расход топлива |
| Коробка передач (TCU) | Износ фрикционов, корректность переключений, уровень масла | Внезапный отказ АКПП, замена агрегата |
| Безопасность (ABS, SRS) | Исправность датчиков удара, работа подушек безопасности | Отказ систем при аварии, юридические проблемы |
- Запросите актуальные данные пробега через ECU – реальный километраж часто отличается от одометра.
- Сравните VIN-код в отчете сканера с маркировкой кузова – несоответствие указывает на замену блоков.
- Проверьте историю DTC (диагностических кодов) – стертые ошибки возвращаются через 50-100 км пробега.
Профилактическая диагностика: рекомендуемая периодичность
Регулярная профилактическая диагностика позволяет выявлять скрытые неисправности электронных систем и узлов автомобиля до их критического развития. Это существенно снижает риск внезапных отказов, дорогостоящего ремонта и повышает общую надежность транспортного средства в эксплуатации.
Периодичность проверки зависит от возраста авто, пробега, условий эксплуатации (городской цикл, бездорожье) и рекомендаций производителя. Соблюдение регламента помогает поддерживать оптимальные параметры работы всех систем.
Ориентировочные интервалы диагностики
| Компонент / система | Рекомендуемая периодичность |
|---|---|
| Двигатель (ЭБУ, датчики, форсунки) | 15 000–20 000 км или 1 раз в год |
| Коробка передач (АКПП/МКПП) | 30 000–50 000 км или 1 раз в 2 года |
| ABS, ESP, система торможения | 20 000–30 000 км или 1 раз в год |
| Система кондиционирования | 1 раз в год (перед летним сезоном) |
| Подвеска и рулевое управление | 15 000–20 000 км или при появлении стуков |
Отличия дилерского сканера от мультимарочного оборудования
Дилерские сканеры разрабатываются автопроизводителями исключительно для своих брендов и моделей. Они обеспечивают прямой доступ к оригинальным протоколам обмена данными и заводским базам кодов ошибок.
Мультимарочное оборудование поддерживает широкий спектр автомобилей разных производителей через универсальные интерфейсы. Его функционал адаптирован под общие стандарты диагностики (OBD-II, EOBD), но не всегда охватывает уникальные параметры конкретных марок.
Ключевые различия
| Критерий | Дилерский сканер | Мультимарочный сканер |
|---|---|---|
| Совместимость | Только одна марка (VAG, BMW и т.д.) | Десятки брендов (европейские, азиатские, американские) |
| Глубина диагностики | Доступ к скрытым функциям, калибровкам и адаптациям | Базовые операции + частичный доступ к специфичным системам |
| Обновления ПО | Через официальные дилерские каналы (часто платно) | Публичные обновления от производителя оборудования |
| Стоимость | Высокая (от тысяч до десятков тысяч $) | Умеренная (от сотен до нескольких тысяч $) |
| Специализация | Прошивка ЭБУ, кодирование новых компонентов | Общая диагностика, сброс ошибок, чтение параметров |
Мультимарочные устройства проигрывают в специализации, но выигрывают в универсальности. Например, для сброса сервисного интервала на BMW дилерский инструмент выполнит задачу в 2 клика, тогда как мультимарочному может потребоваться ручной ввод параметров.
Как происходит адаптация узлов после ремонта
После замены или ремонта электронных компонентов (например, дроссельной заслонки, форсунок, ТНВД) новые детали требуют калибровки под конкретный автомобиль. Адаптация выполняется через диагностический сканер, подключенный к OBD-II разъему. Программа считывает текущие параметры узла и корректирует их в соответствии с заводскими настройками ЭБУ.
Процесс включает принудительную настройку "нулевых" позиций, диапазонов работы и корреляций с датчиками. Например, для дроссельной заслонки блок управления запоминает угол закрытия/открытия, а для форсунок – поправочные коэффициенты топливоподачи. Все операции проводятся при включенном зажигании и работающем двигателе (в зависимости от этапа).
Этапы адаптации
Типовая процедура включает следующие шаги:
- Активация режима обучения через ПО сканера (например, в функциях "Service" или "Adaptation").
- Сброс старых калибровок – удаление устаревших параметров из памяти ЭБУ.
- Автоматическая калибровка – система последовательно выполняет тесты:
- Холостой ход (прогрев до рабочей температуры),
- Плавный разгон до 2500-3000 об/мин с последующим сбросом газа,
- Фиксация крайних положений механизмов.
- Верификация – проверка сохраненных данных через live-данные (текущие показатели должны соответствовать заданным диапазонам).
Критически важные условия: исправность смежных датчиков, напряжение АКБ >12.4V, отсутствие ошибок в других системах. Неудачная адаптация проявляется плавающими оборотами, рывками или переходом в аварийный режим.
| Узел | Пример параметров адаптации | Время процедуры |
|---|---|---|
| Дроссельная заслонка | Угол положения, шаги РХХ | 3-5 минут |
| Топливные форсунки | Коррекция по давлению, баланс подачи | 10-15 минут |
| Ручная КПП (сцепление) | Точка контакта диска | 2-4 минуты |
Сброс сервисных интервалов и обучение дроссельной заслонки
Сброс сервисных интервалов – обязательная процедура после ТО, которая выполняется через диагностический разъём OBD-II. Система анализирует пробег и время с последнего обслуживания, а при достижении лимита активирует индикаторы (например, «жёлтый гаечный ключ» или надпись SERVICE). Программный сброс убирает напоминания и обнуляет счётчики масла, фильтров, тормозной жидкости, сохраняя историю ошибок в памяти ЭБУ.
Обучение дроссельной заслонки – калибровка электронной педали газа и заслонки после замены узла, чистки или сбоя ЭБУ. Процедура синхронизирует реальное положение заслонки с показаниями датчиков, предотвращая плавающие холостые обороты, рывки при разгоне или переходе на нейтраль. Выполняется в два этапа: статическая настройка (при выключенном двигателе) и адаптация в движении (считывание параметров под нагрузкой).
Ключевые аспекты процедур
- Сброс интервалов требует точного ввода данных по пробегу и типу масла (минеральное/синтетика)
- Ошибки при обучении дросселя приводят к аварийному режиму двигателя (обороты ограничены 1500 об/мин)
- Адаптация заслонки занимает 10-30 минут с обязательным прогревом мотора до 80-90°C
| Параметр | Сброс сервиса | Обучение дросселя |
|---|---|---|
| Частота выполнения | Каждое ТО | При замене/чистке узла |
| Оборудование | Базовый сканер | Профессиональный дилерский сканер |
| Риски при игнорировании | Некорректный учёт ресурса деталей | Повышенный расход топлива, вибрации |
Ложные ошибки: причины возникновения и методы проверки
Ложные ошибки (ошибочные коды неисправностей) появляются в диагностической системе автомобиля при отсутствии реальных поломок. Они возникают из-за временных сбоев электроники, внешних помех или некорректных условий диагностики, что вводит в заблуждение при интерпретации данных.
Система фиксирует отклонения параметров от эталонных значений, даже если они вызваны кратковременными факторами: например, скачком напряжения при запуске двигателя или обрывом контакта на неровной дороге. Такие ошибки сохраняются в памяти ЭБУ, но не соответствуют действительным неисправностям.
Основные причины ложных ошибок
- Кратковременные скачки напряжения в бортовой сети (износ АКБ, неисправность генератора)
- Низкое качество подключения сканера (плохой контакт разъема OBD-II)
- Механические вибрации, вызывающие временный обрыв электрических цепей
- Электромагнитные помехи от стороннего оборудования (неэкранированные провода)
- Некорректное считывание при работающем двигателе (например, во время запуска)
Методы проверки и устранения
- Сброс ошибок с последующей проверкой: удаление кодов и повторное сканирование через 50-100 км пробега
- Контроль параметров в реальном времени: анализ показателей датчиков при разных режимах работы двигателя
- Визуальный осмотр проводки: проверка целостности разъемов, отсутствия окислов и повреждения изоляции
- Тестирование напряжения бортовой сети на холостом ходу и под нагрузкой (норма: 13.5-14.5В)
- Сравнение данных с эталонными значениями для конкретной модели авто
| Признак ложной ошибки | Действие для подтверждения |
|---|---|
| Ошибка появляется однократно | Повторное сканирование после цикла "зажигание вкл/выкл" |
| Нет симптомов неисправности | Проверка соответствия показаний датчиков фактическому состоянию систем |
| Код неисправности нелогичен | Анализ стоп-кадра (записанных параметров в момент ошибки) |
Список источников
Источники информации, использованные для подготовки статьи.
Материалы включают техническую литературу, руководства и специализированные ресурсы.
- Автомобильная электроника: принципы диагностики и обслуживания. Учебное пособие для технических вузов. 2023 г.
- Современные методы диагностики электронных систем транспортных средств. Научно-практический журнал "Автосервис".
- Официальные руководства по эксплуатации и ремонту автомобилей ведущих производителей (VAG, BMW, Toyota).
- Техническая документация производителей диагностического оборудования (Bosch, Autel, Launch).
- Протоколы диагностики OBD-II, EOBD, CAN-bus: международные стандарты и спецификации.
- Электронные ресурсы отраслевых порталов: automobiloved.ru, autoreview.ru, drive2.ru/experience.
- Методические материалы учебных центров подготовки автотехников и диагностов.
