Компьютерная диагностика автомобилей - приборы и программы

Статья обновлена: 18.08.2025

Современные автомобили превратились в сложные кибернетические системы, где электронные блоки управляют ключевыми функциями. Компьютерная диагностика стала незаменимым инструментом для точного определения неисправностей.

Специализированное оборудование позволяет считывать коды ошибок, анализировать параметры датчиков в реальном времени и проводить адаптацию узлов. Технологии диагностики эволюционируют вместе с ростом сложности автомобильных систем.

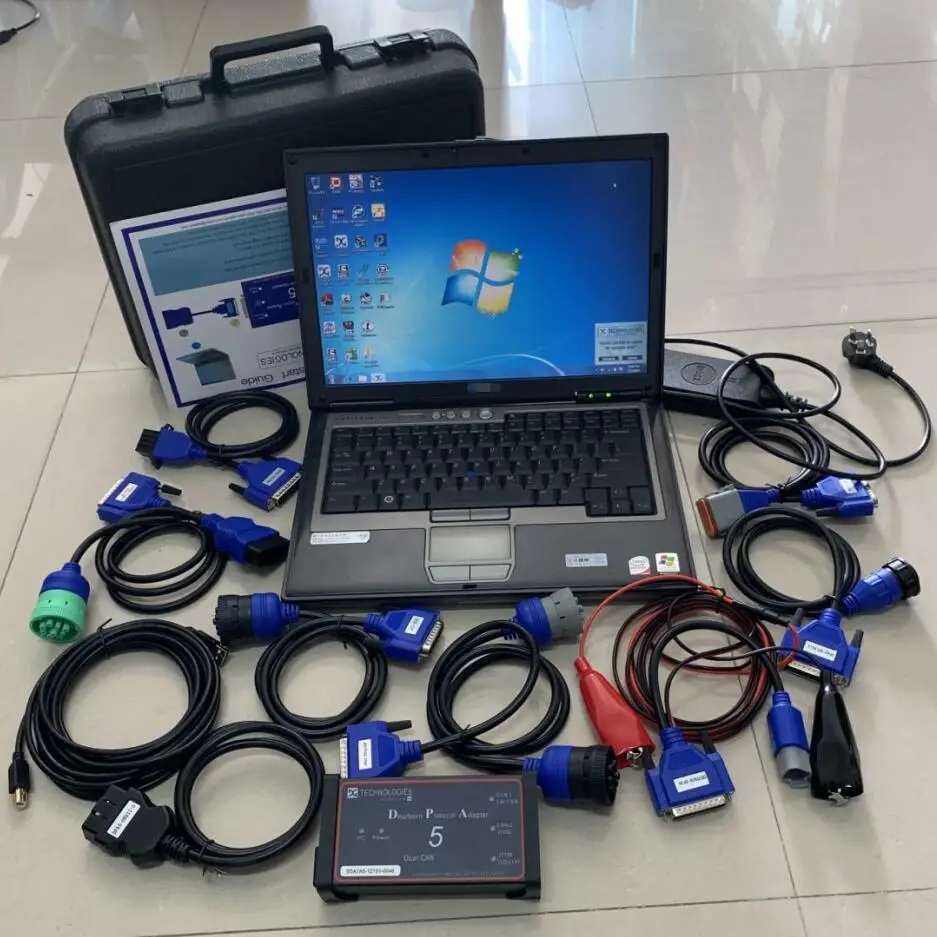

Подбор диагностического сканера по марке и году выпуска авто

Выбор сканера напрямую зависит от марки и года выпуска автомобиля, так как разные производители используют уникальные протоколы связи (K-Line, CAN, FlexRay) и специализированные диагностические разъемы. Европейские, азиатские и американские бренды имеют отличия в электронных архитектурах, требующие поддержки конкретных ПО и аппаратных интерфейсов.

Год выпуска критичен из-за эволюции стандартов: автомобили до 2001 года часто работают с протоколом OBD-I, после 2001 – OBD-II/EOBD, а современные модели (после 2010 г.) используют мультиплексные сети CAN FD или Ethernet. Устаревшие сканеры не совместимы с новыми ЭБУ, а универсальные устройства могут не поддерживать бренд-специфичные функции наподобие кодирования модулей.

Ключевые аспекты выбора

Для точного подбора выполните следующие шаги:

1. Идентифицируйте стандарт диагностики:
   • Авто до 1996 года: проверьте тип разъема (OBD-I, 12-контактный BMW, 17-контактный Mercedes)
   • Авто 1996-2000 гг: базовый OBD-II (ISO 9141, J1850 PWM/VPW)
   • Авто после 2001 года: CAN-шина (ISO 15765)
2. Уточните поддержку бренда:
   • VAG Group (VW, Audi): требуюют поддержки UDS/ODX и функций SFD
   • BMW, Mini: обязательна работа с протоколами KWP2000 и MOST
   • Hyundai, Kia: нужна обработка протокола GMLAN

Марка авто	2001-2010 гг	После 2010 г
Ford	ELM327 с ПО Forscan	J2534-совместимые сканеры
Toyota	OBD-II + Techstream	CAN-адаптеры с поддержкой GTS
Renault	K-Line адаптеры	Диагностические станции типа Clip

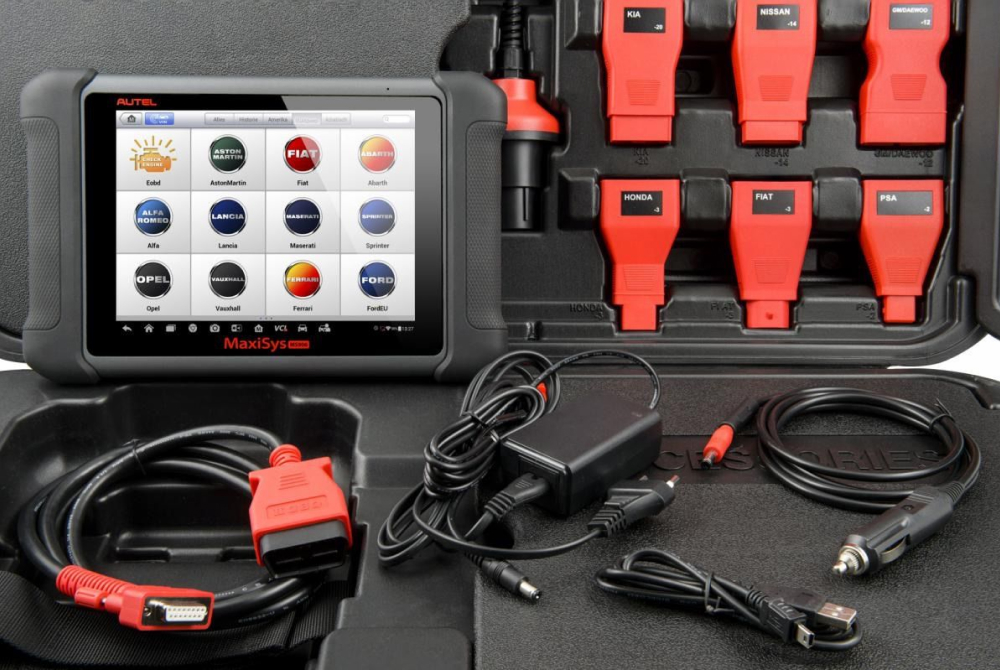

Проверяйте список совместимости сканера: например, Launch X431 PRO поддерживает 98 марок после 2020 года, но не работает с ретро-авто. Для машин старше 15 лет используйте брендовые решения типа Delphi DS150E или Autocom CDP+.

Расшифровка кодов неисправностей P0, B0, C0, U0

Коды неисправностей стандарта OBD-II используют буквенно-цифровую систему классификации, где первая буква указывает на категорию системы, а следующая цифра определяет специфичность кода. Комбинации P0, B0, C0, U0 обозначают общие (универсальные) ошибки в рамках своих категорий, стандартизированные для всех производителей.

Расшифровка этих префиксов позволяет локализовать проблему на этапе компьютерной диагностики. Цифра «0» после буквы означает, что код соответствует глобальным стандартам SAE/ISO, а не специфичным для конкретного автопроизводителя (коды с цифрами 1, 2 или 3).

Категория P0 (Powertrain)

P0xxx – неисправности силового агрегата. Охватывают:

• Двигатель (впрыск, зажигание, смесеобразование)
• Трансмиссию (КПП, сцепление)
• Системы контроля выбросов (EGR, катализатор, сажевый фильтр)

Пример: P0300 – множественные пропуски зажигания.

Категория B0 (Body)

B0xxx – ошибки кузовных систем:

• Центральный замок, стеклоподъемники
• Подушки безопасности (SRS)
• Климат-контроль, сиденья с памятью
• Освещение салона

Пример: B0020 – неисправность датчика подушки безопасности переднего пассажира.

Категория C0 (Chassis)

C0xxx – сбои в системах шасси:

• ABS, ESP, тормозное управление
• Электроусилитель руля (EPS)
• Пневмоподвеска, адаптивный круиз-контроль
• Стабилизация и контроль тяги

Пример: C0121 – неисправность датчика положения педали тормоза.

Категория U0 (Network)

U0xxx – проблемы сетевого взаимодействия:

• Ошибки CAN/LIN/MOST-шин
• Сбои связи между ЭБУ (двигатель, АКПП, ABS и др.)
• Проблемы с диагностическим разъемом OBD-II
• Конфликты программного обеспечения модулей

Пример: U0001 – обрыв высокоскоростной CAN-шины.

Префикс	Система	Критичность
P0xxx	Двигатель/Трансмиссия	Высокая (влияет на движение)
B0xxx	Кузов	Средняя (комфорт/безопасность)
C0xxx	Шасси	Высокая (управляемость)
U0xxx	Сети	Переменная (может блокировать системы)

Проверка датчиков коленвала и распредвала мультиметром

Датчики положения коленчатого (ДПКВ) и распределительного (ДПРВ) валов генерируют сигналы синхронизации для ЭБУ двигателя. Неисправности проявляются как отсутствие запуска, плавающие обороты или внезапная остановка мотора. Мультиметр позволяет провести базовую диагностику без спецоборудования.

Для проверки потребуется цифровой мультиметр с режимом измерения сопротивления (Ω) и переменного напряжения (ACV). Предварительно отсоедините разъем датчика и визуально оцените состояние контактов, проводов и корпуса на предмет повреждений или загрязнений.

Методика проверки

Измерение сопротивления обмотки:

• Переключите мультиметр в режим Ω (200-2000 Ом)
• Подсоедините щупы к контактам датчика (исключая экранный провод)
• Сравните показания с номиналом производителя (обычно 500-1500 Ом)

Отклонение более чем на 10-15% указывает на обрыв или межвитковое замыкание. Нулевое сопротивление свидетельствует о КЗ, бесконечность – об обрыве.

Проверка выходного напряжения:

1. Верните разъем на место, соблюдая осторожность
2. Подключите щупы мультиметра к сигнальным контактам (через булавки-иглы)
3. Установите режим измерения ACV (0-20V)
4. Проворачивайте двигатель стартером

Исправный датчик выдаст импульсы 0.3-5V. Отсутствие сигнала подтверждает неисправность.

Диагностика цепи:

• Прозвоните проводку между датчиком и ЭБУ на обрыв
• Проверьте отсутствие КЗ на массу (отсоединив разъем ЭБУ)
• Убедитесь в целостности экранирующей оплетки

Тип неисправности	Признаки при проверке
Обрыв катушки	Сопротивление ∞ (OL)
Межвитковое замыкание	Сопротивление ниже номинала
Замыкание на массу	Сопротивление ≈0 Ом
Обрыв сигнального провода	Отсутствие сигнала ACV при исправной обмотке

Важно: Для индуктивных датчиков дополнительно проверяйте сопротивление изоляции (>20 МОм) между контактами и корпусом. При диагностике Холл-датчиков вместо ACV измеряйте постоянное напряжение (DCV) на сигнальном проводе при включенном зажигании (опорное напряжение 5V или 12V).

Диагностика ЭБУ двигателя через мобильное приложение

Мобильные приложения для диагностики ЭБУ двигателя позволяют считывать и интерпретировать коды ошибок, отслеживать параметры работы двигателя в реальном времени через смартфон или планшет. Для подключения используется адаптер OBD-II (Bluetooth/Wi-Fi), который передает данные с диагностического разъема автомобиля на мобильное устройство.

Функциональность варьируется от базового чтения ошибок до продвинутых возможностей: анализа параметров (обороты, температура, давление), построения графиков, генерации отчетов и сброса сервисных индикаторов. Некоторые решения поддерживают прошивку ЭБУ и кодирование систем, но требуют профессионального оборудования.

Ключевые аспекты технологии

Требования к оборудованию:

• Адаптер OBD-II с поддержкой протоколов CAN, ISO, SAE J1850
• Совместимость с мобильной ОС (Android/iOS)
• Требования к версии Bluetooth (4.0+) или Wi-Fi

Возможности приложений:

1. Чтение и расшифровка DTC-кодов (P0, U0, C0, B0)
2. Мониторинг live-данных: напряжение датчиков, расход воздуха, положение дросселя
3. Тестирование исполнительных механизмов (форсунки, клапан EGR)
4. Визуализация параметров через графики и дашборды

Важно: Точность диагностики зависит от качества адаптера и поддержки протоколов конкретного авто. Для углубленного анализа (осциллография, калибровка) требуется профессиональное ПО.

Тип приложения	Примеры	Особенности
Базовые	Torque Lite, Car Scanner	Чтение ошибок, мониторинг датчиков
Профессиональные	DiagBox, Delphi Mobile	Адаптивная диагностика, кодирование блоков

Калибровка дроссельной заслонки после чистки

После механической очистки дроссельного узла от нагара и отложений критически важно выполнить процедуру калибровки. Загрязнения изменяют положение заслонки относительно сигналов датчика положения (ДПДЗ), а промывка удаляет защитный графитовый слой, влияющий на подвижность механизма. Без адаптации электронный блок управления (ЭБУ) двигателя продолжает использовать устаревшие параметры, что провоцирует сбои в работе силового агрегата.

Некорректная калибровка проявляется плавающими оборотами холостого хода, провалами при резком нажатии педали газа, повышенным расходом топлива или самопроизвольной остановкой двигателя. Современные электронные дроссели с электроприводом (Е-Gas) особенно чувствительны к точности настроек, так как ЭБУ анализирует не только ДПДЗ, но и сигналы датчиков педали акселератора.

Методы выполнения процедуры

Основные способы адаптации дроссельной заслонки:

1. Аппаратная калибровка
   • Через диагностический сканер с поддержкой функций специфичных для марки авто (Launch, Autocom, Delphi)
   • Активация режима "Обучение ДЗ" или "Throttle Body Alignment" в ПО
   • Строгое следование инструкциям на экране (прогрев двигателя, выключение потребителей энергии)
2. "Ручная" инициализация
   • Для отдельных моделей без спецоборудования (например, Nissan, Kia)
   • Последовательность действий: зажигание ON → ожидание 10 сек → выключение зажигания → пауза 30 сек
   • Запуск двигателя без нажатия педали газа с прогревом до рабочей температуры

Тип дросселя	Особенности калибровки	Рекомендуемое оборудование
С тросовым приводом	Регулировка упора холостого хода винтом + сброс адаптаций сканером	Универсальные OBD2 сканеры
Электронный (E-Gas)	Обязательна адаптация через ПО + обучение педали акселератора	Диагностические станции с заводскими протоколами

Важно: При замене узла требуется полная перепрошивка параметров в ЭБУ. Если ошибки (например, P0120, P0220) сохраняются после калибровки, проверьте сопротивление ДПДЗ и целостность проводки. Для механических повреждений оси заслонки или износа шестерён привода процедура адаптации неэффективна – необходим ремонт или замена узла.

Анализ показаний лямбда-зонда в реальном времени

Динамическая диагностика лямбда-зонда требует непрерывного мониторинга выходного напряжения датчика при работающем двигателе. Сканер или осциллограф фиксирует колебания сигнала в диапазоне 0.1-0.9В, отражающие циклы обогащения/обеднения смеси. Частота переключений должна составлять 0.5-2 Гц при 2000 об/мин – замедление свидетельствует о "старении" зонда.

Критически важно оценивать амплитуду сигнала: падение ниже 0.7-0.8В указывает на недостаточную активность каталитического слоя. Фиксация напряжения вблизи 0.45В сигнализирует об обрыве цепи или выходе датчика из строя, тогда как постоянное значение выше 0.6В предполагает переобогащение смеси.

Ключевые параметры для интерпретации

• Скорость отклика: Задержка переключения между богатой/бедной фазами более 120 мс – признак износа
• Форма кривой: Плавные пики вместо "прямоугольных" скачков указывают на загрязнение электродов
• Минимальное/максимальное напряжение: Значения ниже 0.2В или выше 0.8В требуют проверки топливной системы

Диагностические процедуры включают:

1. Прогрев датчика до 300-400°C для активации
2. Сравнение фронтов нарастания/спада сигнала
3. Тест реакции на принудительное обеднение смеси (отсоединение вакуумной трубки)
4. Анализ синхронизации с показаниями датчика массового расхода воздуха

Симптом	Напряжение	Вероятная причина
Постоянно высокое	0.7-1.0В	Утечка топлива, неисправность форсунок
Постоянно низкое	0.1-0.3В	Забитые форсунки, подсос воздуха
Прямая линия 0.45В	0.40-0.50В	Обрыв нагревателя, повреждение проводки
Малый размах	менее 0.5В	Выработка ресурса датчика

Осциллографирование выявляет скрытые дефекты: "провалы" сигнала при резком открытии дросселя свидетельствуют о замедленной реакции, а шумные колебания – о загрязнении кислородного электрода продуктами сгорания масла. Корреляция данных с показаниями датчика температуры выхлопных газов повышает точность диагностики катализатора.

Проверка форсунок на производительность сканером

Современные диагностические сканеры позволяют оценить производительность форсунок косвенным методом через анализ данных в реальном времени. Ключевым параметром выступает коррекция подачи топлива (Long-Term и Short-Term Fuel Trim), отражающая отклонения от стехиометрического соотношения смеси. Значительные отклонения (+/-8-10% и более) на конкретном цилиндре или группе цилиндров могут указывать на проблемы с производительностью форсунок.

Для детальной проверки используют функцию активного тестирования сканера: принудительное отключение форсунок по очереди на работающем двигателе с параллельным контролем падения оборотов. Резкое отличие в снижении RPM при деактивации одной из форсунок сигнализирует о её недостаточной производительности. Дополнительно анализируют параметры:

• Время открытия форсунки (Injector Pulse Width) на холостом ходу и под нагрузкой
• Равномерность показаний датчиков кислорода (O₂ sensors) по банкам
• Значения давления в топливной рампе (Fuel Rail Pressure) при разных режимах

Симптом при проверке	Возможная неисправность форсунки
Малый провал RPM при отключении	Заниженная производительность (засорение)
Коррекция топлива > +10% на цилиндр	Недостаточное распыление
Коррекция топлива < -10% на цилиндр	Перелив (зависание иглы)
Колебания давления в рампе при отключении	Проблемы с герметичностью

Важные ограничения метода

Сканерная диагностика выявляет только грубые отклонения в работе форсунок. Для точного замера производительности и оценки распыла требуется демонтаж и проверка на стенде. Помехами при анализе могут выступать неисправности системы зажигания, компрессии или утечки вакуума.

Диагностика ADS систем подвески премиальных авто

Диагностика адаптивных систем подвески (ADS) на премиальных автомобилях требует специализированного оборудования и глубокого понимания архитектуры управления шасси. Системы типа Mercedes Magic Body Control, Audi Adaptive Air Suspension или BMW Adaptive Drive интегрируют датчики ускорения кузова/колес, электронные амортизаторы, пневмоэлементы, активные стабилизаторы и блок управления, непрерывно анализирующий дорожные условия и стиль вождения. Основная сложность заключается в интерпретации данных от десятков взаимосвязанных сенсоров и исполнительных механизмов.

Ошибки в ADS проявляются не только кодами неисправностей (DTC), но и изменением динамики автомобиля: чрезмерными кренами в поворотах, "плавающей" ездой, жесткими ударами на неровностях или блокировкой подвески в одном положении. Критически важно использовать диагностические сканеры уровня OEM (ODIS, ISTA, XENTRY) или профессиональные мультимарочные решения (Autel MaxiSys, Launch X431), способные активировать компоненты системы вручную и считывать параметры в реальном времени.

Ключевые аспекты диагностики

Процесс включает следующие этапы:

• Сканирование кодов неисправностей во всех связанных модулям (шасси, двигатель, CAN-шина)
• Анализ live-данных:
  • Положение кузова (датчики уровня)
  • Скорость реакции амортизаторов
  • Давление в пневмоподушках
  • Угловые ускорения и крен
• Активация компонентов: принудительное изменение клиренса, жесткости демпферов, режимов стабилизаторов
• Проверка гидравлики/пневматики: тесты на герметичность, производительность компрессоров, состояние клапанов

Таблица типовых неисправностей и симптомов:

Компонент	Признаки неисправности	Метод проверки
Датчик ускорения кузова	Неадекватная реакция на неровности, раскачивание	Сравнение показаний сканером, вибротест
Электроамортизатор	Стук, отсутствие изменения жесткости, утечки	Анализ токов управления, тест на сопротивление
Пневмобаллон	Просадка угла, шипение, медленный подъем	Тест на герметичность мыльным раствором
Блок управления	Система неактивна, логические ошибки адаптации	Анализ логов, проверка обновлений ПО

После аппаратной диагностики обязательна калибровка сенсоров и адаптация системы на ровном стенде с использованием заводских процедур. Игнорирование этапа инициализации приводит к некорректной работе даже при исправных компонентах. Особое внимание уделяется обновлению ПО модуля подвески – устаревшие версии часто вызывают конфликты с другими системами.

Сброс сервисного интервала после замены масла

Сброс сервисного интервала – обязательная процедура после замены масла, обеспечивающая корректную работу системы оповещения о техническом обслуживании. Невыполнение сброса приводит к ложным показаниям счетчика пробега и ошибочным предупреждениям на приборной панели, что может вызвать несвоевременное обслуживание узлов автомобиля.

Процедура обнуления зависит от марки, модели и года выпуска авто. Современные автомобили используют различные методы сброса: от ручных манипуляций с кнопками управления до обязательного применения диагностического оборудования. Важно строго соблюдать последовательность действий, указанную в мануале конкретного транспортного средства.

Методы сброса интервала

Основные способы обнуления сервисного индикатора:

1. Ручной сброс (для старых моделей):
   • Зажать кнопку одометра при выключенном зажигании
   • Включить зажигание, дождаться мигания индикатора
   • Отпустить кнопку после звукового сигнала
2. Через бортовое меню (многофункциональный руль/экран):
   • Активировать сервисный раздел в настройках
   • Выбрать "Сброс интервала ТО"
   • Подтвердить действие кнопкой ОК
3. Диагностическим оборудованием (OBD-сканер):
   • Подключение к OBD-II разъему
   • Активация функции "Service Reset" в ПО
   • Калибровка новых параметров пробега/времени

Тип сброса	Требуемое оборудование	Особенности
Ручной	Инструкция по эксплуатации	Риск ошибки при неправильной последовательности
Бортовой компьютер	Знание интерфейса меню	Доступно не во всех комплектациях
OBD-сканер	Диагностический прибор (например, Launch, Autel)	Обязателен для авто после 2010 года выпуска

Критически важно после сброса проверить обнуление счетчика в сервисном меню и убедиться в отсутствии ошибок ECU. Для немецких марок (BMW, Mercedes) и некоторых азиатских моделей (Kia, Hyundai новых поколений) использование профессиональных сканеров является единственным рабочим методом.

Адаптация новой АКПП после замены

Адаптация автоматической коробки передач после замены – обязательный процесс, в ходе которого электронный блок управления (ЭБУ) "обучается" взаимодействовать с новыми механическими компонентами. Без этой процедуры возможны некорректные переключения, рывки, повышенный износ и даже аварийный режим работы трансмиссии. Адаптация позволяет скорректировать управляющие алгоритмы под индивидуальные характеристики конкретного агрегата.

Процесс инициируется через диагностическое оборудование, подключаемое к OBD-II разъему автомобиля. Специализированные сканеры (например, Launch, Autel, OEM-инструменты) считывают текущие параметры фрикционов, соленоидов и гидроблока, а затем проводят цикл калибровок. Важно соблюдать температурный режим масла (обычно 60-90°C) и строго следовать протоколам производителя.

Ключевые аспекты адаптации

Основные этапы и требования для успешной процедуры:

• Сброс старых данных: Очистка адаптационных значений предыдущей АКПП в памяти ЭБУ
• Калибровка соленоидов: Точная настройка давления в магистралях и времени срабатывания клапанов
• Обучение фрикционов: Определение точек контакта дисков для плавного включения передач

Параметр	Цель адаптации	Последствия ошибки
Давление в магистралях	Оптимизация усилия сжатия пакетов	Проскальзывание/рывки при переключении
Точки переключения	Синхронизация с оборотами двигателя	Задержки/резкие толчки
Прогрев трансмиссии	Стабилизация вязкости масла	Некорректные показания датчиков

После программной адаптации требуется пробег 300-500 км в щадящем режиме для финальной "притирки" механических компонентов. В этот период избегайте:

1. Резких стартов и торможений
2. Буксировки прицепов
3. Движения на пониженных передачах (L, 2)
4. Длительной езды с пробуксовкой

Контроль качества адаптации подтверждается отсутствием ошибок в памяти ЭБУ, плавностью переключений и стабильными показателями давления в системе при повторной диагностике.

Чтение параметров топливных коррекций

Топливные коррекции (Fuel Trims) – динамические поправки, вносимые ЭБУ двигателя для поддержания стехиометрического состава топливовоздушной смеси (14.7:1 для бензина) при изменении условий эксплуатации. Они выражаются в процентах и отражают отклонение от базовых калибровок топливоподачи.

Данные параметры разделяются на краткосрочные (Short-Term Fuel Trim – STFT) и долгосрочные коррекции (Long-Term Fuel Trim – LTFT). STFT оперативно реагируют на мгновенные изменения (например, резкое нажатие педали газа), тогда как LTFT адаптируются к систематическим отклонениям (износ форсунок, загрязнение воздушного фильтра).

Интерпретация значений коррекций

Диагностика требует анализа обоих параметров одновременно:

• Нормальный диапазон: ±5% для LTFT, ±10% для STFT в режиме холостого хода
• Положительные значения (+%): ЭБУ увеличивает время впрыска (бедная смесь)
• Отрицательные значения (-%): ЭБУ уменьшает время впрыска (богатая смесь)

Критичные признаки неисправностей:

Состояние коррекций	Возможные причины
LTFT > +10% на всех оборотах	Утечки воздуха, слабое давление топлива, засор форсунок
LTFT < -10% на всех оборотах	Загрязнение ДМРВ, негерметичность форсунок, высокое давление в топливной рампе
STFT нестабильны, "скачут"	Проблемы с датчиком кислорода, подсос воздуха возле впускного коллектора

Этапы диагностики при отклонениях:

1. Проверить герметичность впускного тракта (дымы, течеискатель)
2. Контроль давления топлива и производительности насоса
3. Анализ данных ДМРВ/ДАД, ДПДЗ, ДТОЖ на соответствие нормативам
4. Проверка сигналов кислородных датчиков (осциллографом)
5. Оценка состояния свечей зажигания и катализатора

Стабильно высокие LTFT (>15-20%) указывают на необходимость срочного ремонта – ЭБУ работает на пределе адаптации, что ведет к перегреву катализатора, детонации и повышенному расходу топлива.

Диагностика CAN-шины при ошибках связи

При потере связи между модулями автомобиля первым шагом является проверка физических параметров CAN-шины. Используя осциллограф или мультиметр, измеряют напряжение на линиях CAN-High (CAN-H) и CAN-Low (CAN-L) при включенном зажигании. Нормативные показатели:

Для высокоскоростной шины (500 кбит/с): CAN-H ≈ 2.5-3.5 В, CAN-L ≈ 1.5-2.5 В, дифференциальное напряжение между ними должно составлять ≈ 2 В в состоянии "доминант" (0 В в "рецессив"). Отклонение сигналов или отсутствие дифференциального напряжения указывает на обрыв, КЗ или повреждение терминаторов.

Методы локализации неисправности

Алгоритм поиска дефектов включает:

1. Визуальный осмотр проводки: Поиск перегибов, коррозии разъемов, повреждения изоляции.
2. Проверка терминальных резисторов: Замер сопротивления между CAN-H и CAN-L при отключенном АКБ. Норма: 50-70 Ом (два параллельных резистора по 120 Ом).
3. Поэтапное отключение блоков: Последовательная деактивация модулей для выявления узла, вызывающего "завал" шины.

Распространенные причины сбоев:

Симптом	Возможная причина
Полное отсутствие сигнала	Обрыв питания шины, КЗ линий на массу/плюс
Искажение формы сигнала	Неисправный терминатор, повреждение кабеля
Периодические сбои	Плохой контакт в разъемах, EMI-помехи

Важно: При диагностике используйте специализированные сканеры с поддержкой чтения сырых данных CAN (RAW-mode) для анализа структуры сообщений. Обращайте внимание на коды ошибок вида "Uxxxx" (проблемы сетевого обмена). Корректная интерпретация DTC требует понимания топологии конкретной сети (например, разделение на Powertrain/Comfort CAN).

Проверка давления топлива манометром с диагностическим ПО

Подключение механического манометра в топливную систему осуществляется через специальный переходник к рампе, шлангу возврата топлива или тестовому порту (в зависимости от конструкции авто). Параллельно выполняется запуск диагностического ПО на ноутбуке или сканере для синхронизации показаний и контроля параметров ЭБУ двигателя.

При включении зажигания фиксируется остаточное давление (должно удерживаться 10-20 минут после остановки двигателя). Далее анализируются значения на холостом ходу, при резком нажатии педали газа и при пережатой обратке. ПО отображает целевые параметры давления для конкретной модели и выявляет расхождения между физическими показаниями манометра и данными с датчиков ЭБУ.

Критические этапы диагностики

Контроль динамики давления при изменении режимов работы двигателя выявляет:

• Износ топливного насоса
• Загрязнение фильтров или сетки заборника
• Неисправность регулятора давления
• Утечки в магистралях или форсунках

Совместное использование ПО и манометра позволяет дифференцировать проблемы:

1. При расхождении данных ПО и манометра - неисправность датчика давления или проводки
2. При равномерном падении давления на всех режимах - засорение фильтра
3. При резких скачках - негерметичность клапанов регулятора

Режим работы	Норма давления (бар)	Типичные неисправности
Зажигание включено	2.8-3.5	Неисправность обратного клапана насоса
Холостой ход	2.5-4.0	Забитый фильтр, износ насоса
Резкое ускорение	3.0-4.5	Зауженные топливные магистрали
Пережатая обратка	6.0-7.0	Слабый насос, засор регулятора

По завершении тестов ПО сохраняет лог изменений давления для анализа. Важно учитывать температурную коррекцию (показания при холодном/горячем двигателе) и соответствие спецификациям производителя.

Анализ сигналов датчиков осциллографом

Осциллограф является ключевым инструментом для визуализации и оценки электрических сигналов датчиков в режиме реального времени. В отличие сканеров, отображающих цифровые коды, он фиксирует аналоговую форму сигнала: напряжение, частоту, длительность импульсов и наличие помех. Это позволяет выявить неочевидные неисправности, такие как просадки напряжения, искажение волны или кратковременные сбои, которые не регистрируются диагностическими приборами.

Для корректного анализа необходимо понимать эталонный вид сигнала конкретного датчика (например, синусоида для ДПКВ, прямоугольные импульсы для ДПДЗ) и его параметры (амплитуду, частоту, скважность). Подключение осуществляется через щупы к сигнальному проводу датчика и массе, а настройка диапазона измерений (вольт/деление, время/деление) зависит от типа сенсора. Интерпретация отклонений требует знания принципа работы устройства и влияния неисправностей на форму сигнала.

Практические аспекты диагностики

Типичные проблемы, выявляемые осциллографом:

• Обрыв/КЗ в цепи: Отсутствие сигнала или нулевая амплитуда.
• Просадка напряжения: "Провалы" в сигнале из-за износа датчика или плохого контакта.
• Помехи: Наложение посторонних шумов (хаотичные выбросы) от генератора или ЛЭП.
• Несоответствие частоте: Отклонения от нормы для датчиков положения коленвала/распредвала.

Пример анализа ДПКВ: Исправный датчик генерирует четкую синусоиду (или меандр, в зависимости от типа) с равномерными пиками. Обрыв демонстрирует прямую линию, загрязнение – уменьшение амплитуды, повреждение магнитного сердечника – асимметрию волны.

Датчик	Нормальный сигнал	Типовые искажения
Датчик кислорода (λ-зонд)	Переменное напряжение 0.1-0.9V с плавными переходами	Застывание напряжения, задержка реакции
ДПДЗ (Throttle Position)	Ровная пилообразная или линейная зависимость без скачков	Обрывы графика, ступенчатость

Для сложных датчиков (например, датчиков детонации) используется сравнение сигналов с разных цилиндров. Анализ временных задержек между сигналами синхронизации (ДПКВ/ДПРВ) помогает выявить ошибки ГРМ. Триггерная синхронизация на осциллографе стабилизирует картинку для детального изучения импульсов.

Тестирование катушек зажигания сканером

Основной метод диагностики предполагает использование автомобильного диагностического сканера, подключенного к OBD-II порту. Специализированное ПО позволяет считать коды ошибок (например, P0300-P0308), указывающие на пропуски зажигания в конкретных цилиндрах, и проверить параметры работы системы в реальном времени.

Ключевой этап – анализ данных в режиме live data: отслеживание сигналов от датчиков положения коленвала/распредвала, показатели краткосрочной/долгосрочной топливной коррекции, а главное – счетчики пропусков воспламенения (misfire counters) для каждого цилиндра. Резкое увеличение счетчика на определенном цилиндре косвенно указывает на проблему с катушкой.

Алгоритм проверки

1. Считайте и зафиксируйте сохраненные ошибки ECU
2. Очистите память ошибок и запустите двигатель
3. Перейдите в раздел параметров реального времени:
   • Мониторинг RPM
   • Показатели LTFT и STFT
   • Значения misfire counter для всех цилиндров
4. Сымитируйте нагрузку (резко повысьте обороты до 3000-4000 об/мин)
5. Зафиксируйте цилиндр с аномальным ростом пропусков

Важно: Показания сканера требуют перепроверки методом перестановки катушек между цилиндрами. Если ошибка "переезжает" вслед за катушкой – диагноз подтвержден. Сканер не оценивает физическое состояние изоляции или сопротивление обмоток – для этого требуется мультиметр или осциллограф.

Параметр сканера	Нормальное значение	Признак неисправности катушки
Счетчик пропусков (конкретный цилиндр)	0-5 за цикл теста	Резкий рост >20-30 при нагрузке
Коды ошибок	Отсутствуют	P035X (X – номер цилиндра)
Коррекция топлива (STFT)	±5-8%	Сильное отклонение (>±15%) на проблемном цилиндре

Обновление прошивки ЭБУ без дилерского оборудования

Самостоятельное обновление программного обеспечения электронного блока управления (ЭБУ) требует глубокого понимания архитектуры контроллера и совместимости версий прошивки. Неправильно подобранное ПО или ошибки в процессе загрузки могут привести к необратимым сбоям в работе двигателя, трансмиссии или систем безопасности.

Для выполнения процедуры необходим специализированный софт (например, KESS, KTAG, OpenBOX) и адаптер, поддерживающий прямое подключение к диагностическому разъёму OBD-II или напрямую к чипу ЭБУ через пайку. Обязательна верификация совместимости оборудования с конкретной моделью блока и точное следование протоколам чтения/записи данных.

Ключевые этапы и требования

Типовой алгоритм обновления:

1. Резервное копирование оригинальной прошивки ЭБУ на внешний носитель
2. Поиск и проверка совместимости новой версии ПО (CRC, контрольные суммы)
3. Физическое подключение программатора к чипу памяти (BGA, SOP) или диагностической шине
4. Запись обновления с верификацией каждого сектора
5. Адаптация параметров после перепрошивки (калибровки, иммобилайзер)

Оборудование для продвинутых пользователей:

• Программаторы BDM/JTAG для прямого доступа к процессору
• Адаптеры с поддержкой CAN, K-Line, DoIP
• Эмуляторы EEPROM для тестирования прошивок
• Стабилизаторы напряжения во избежание сбоев питания

Риски	Меры предосторожности
Блокировка иммобилайзера	Предварительное считывание PIN-кода
Физическое повреждение чипа	Использование антистатических паяльных станций
Несовместимость ПО	Проверка аппаратной ревизии ЭБУ
Потеря связи с модулями	Резервирование конфигурации CAN-шины

Критически важно обеспечить бесперебойное электропитание бортовой сети во время процедуры – даже кратковременный спад напряжения приводит к "кирпичингу" ЭБУ. Восстановление "убитого" блока возможно только через сервисное оборудование дилера или полную замену чипа памяти.

Легальные источники прошивок ограничены – большинство доступных в открытом доступе версий являются модифицированными кастомными сборками, что аннулирует гарантию и влияет на экологические параметры. Для критичных узлов (ABS, SRS) настоятельно рекомендуется обращаться к официальным дилерам.

Диагностика SRS подушек безопасности

Система SRS (Supplemental Restraint System) включает подушки безопасности, датчики удара, пиропатроны, контрольный модуль и связанную проводку. Диагностика начинается с опроса памяти ошибок через OBD-II разъем с использованием совместимого сканера, поддерживающего протоколы конкретного производителя. Считывание кодов неисправностей (DTC) позволяет локализовать проблему: от сбоев датчиков до обрывов цепи подушек.

После расшифровки кодов выполняются физические проверки: осмотр целостности жгутов проводов, проверка контактов разъемов (часто желтого цвета) на коррозию или повреждения, тестирование сопротивления пиропатронов мультиметром в строгом соответствии с техническими требованиями авто. Недопустима подача напряжения на пиропатроны вне специальных стендов – это провоцирует срабатывание.

Ключевые этапы и оборудование

Для глубокой диагностики применяется:

• Профессиональные сканеры (Launch, Autel, Delphi): считывают/стирают коды, отображают live-данные датчиков удара и статус системы.
• Осциллограф: анализирует сигналы датчиков и корректность работы CAN-шины.
• Мультиметр: проверяет целостность проводки, сопротивление компонентов, напряжение питания модуля.
• Эмуляторы сопротивления: имитируют подключение подушек/ремней при их временном отключении для безопасного тестирования.

После ремонта обязательна проверка:

1. Стирание ошибок из памяти модуля SRS.
2. Контроль отсутствия новых кодов при включении зажигания.
3. Проверка индикатора SRS на приборной панели (должен погаснуть после старта двигателя).

Тип неисправности	Возможные причины	Метод проверки
Обрыв цепи подушки	Перебитый провод, окисленный контакт	Замер сопротивления мультиметром
Короткое замыкание	Поврежденная изоляция, контакт с массой	Прозвонка цепи на "короткое"
Неисправность датчика удара	Механическое повреждение, внутренний сбой	Сравнение показаний сканера с эталонными

Важно: Работы с SRS требуют отключения АКБ на 10-15 минут перед началом диагностики для предотвращения случайного срабатывания. Подключение аккумулятора разрешается только после полной сборки системы.

Считывание реальной температуры двигателя и катализатора

Для точного контроля теплового состояния силового агрегата и системы очистки выхлопа используются данные с термодатчиков, интегрированных в блок управления двигателем (ЭБУ). Температура охлаждающей жидкости считывается с сенсора на ГБЦ или патрубке, а катализатора – через лямбда-зонды до/после нейтрализатора или отдельные термопары в его корпусе. Эти показатели критичны для диагностики перегрева, оценки эффективности каталитического преобразования и выявления ошибок системы управления.

Профессиональные диагностические сканеры и мотортестеры обеспечивают доступ к параметрам в реальном времени через OBD-II интерфейс. Важно учитывать инерционность показаний: температура катализатора изменяется медленнее, чем двигателя, из-за теплоемкости керамических сот. Анализ графиков нагрева/охлаждения помогает выявить аномалии – например, запоздалый прогрев катализатора указывает на неисправность топливной системы или забитость сот.

Ключевые аспекты диагностики температур

• Датчики двигателя: Номинальные значения при рабочей температуре: 85–105°C. Отклонения >±10°C сигнализируют о неполадках термостата, помпы или засоре радиатора.
• Катализатор: Нормальный диапазон: 400–800°C. Температура после катализатора должна быть на 10–15% ниже, чем до него. Резкий рост до 1000°C+ указывает на воспламенение несгоревшего топлива в нейтрализаторе.

Параметр	Типичный датчик	Диагностируемые неисправности
Двигатель (охлаждающая жидкость)	Термистор (NTC)	Зависание термостата, воздушные пробки, неисправность вентилятора
Катализатор (вход)	Лямбда-зонд с термопарой	Обогащение смеси, пропуски зажигания, засор катализатора
Катализатор (выход)	Датчик температуры выхлопных газов	Деградация каталитического слоя, механическое разрушение сот

1. Подключите диагностическое оборудование к OBD-II порту, активируйте режим считывания live-data.
2. Сравните показания температуры двигателя с эталонными для данной модели при прогреве и под нагрузкой.
3. Проверьте динамику нагрева катализатора: нормальный прогрев до 300°C занимает 2–5 минут после запуска.
4. Выполните нагрузочный тест (обороты ~2500 об/мин 3 минуты), отслеживая стабильность температур.

Калибровка парктроников после замены датчиков

Замена неисправных датчиков парковочной системы требует обязательной последующей калибровки. Новые сенсоры могут иметь технологические отклонения в характеристиках, а их физическое положение относительно кузова часто отличается от оригинального. Без корректной настройки система будет выдавать ложные срабатывания, некорректно определять расстояния или игнорировать препятствия.

Калибровка обеспечивает синхронизацию работы всех датчиков и точную интерпретацию сигналов электронным блоком управления (ЭБУ). Процедура адаптирует систему под параметры установленных сенсоров, учитывает их взаимное расположение и углы излучения. Пропуск этого этапа сводит эффективность дорогостоящих датчиков к нулю и создаёт риски повреждения автомобиля.

Процесс калибровки и необходимое оборудование

Калибровка выполняется через диагностический разъём OBD-II с использованием специализированного оборудования:

• Диагностические сканеры: Профессиональные устройства (Launch, Autel, Delphi) с поддержкой функций активной диагностики конкретной марки авто.
• Программное обеспечение: OEM-софт производителя (например, VCDS/VAG-COM для VW Group) или мультимарочные решения (ДСТ-14, Texa).
• Калибровочные мишени: Геометрические щиты или конусы, устанавливаемые на строго определённом расстоянии от датчиков (обычно 0.5-1.5 метра).

Основные этапы процедуры:

1. Установка автомобиля на ровную площадку.
2. Монтаж калибровочных мишеней согласно схеме производителя.
3. Подключение сканера к ЭБУ парктроника через OBD-II.
4. Запуск сервисной функции "Калибровка датчиков парковки" или "Адаптация сенсоров".
5. Следование инструкциям на экране сканера (может потребоваться включение зажигания, переключение передач).
6. Проверка работы системы на тестовых препятствиях после завершения.

Автоматическая калибровка встроенными средствами автомобиля встречается редко. В большинстве случаев ручная настройка через диагностическое оборудование – единственный гарантированный метод восстановить работоспособность системы. Результаты фиксируются в памяти ЭБУ и не требуют повторения при штатной эксплуатации.

Проверка работы турбины по показаниям давления наддува

Для анализа состояния турбокомпрессора критически важно контролировать фактическое давление наддува и сравнивать его с эталонными значениями, заданными производителем. Используйте диагностический сканер для считывания реальных параметров с датчиков давления во впускном тракте (MAP-сенсор) и управления (датчик положения актуатора, N75).

Убедитесь в отсутствии утечек воздуха в патрубках интеркулера, впускного коллектора и вакуумных магистралях перед измерениями. Запустите двигатель и выполните тестовую поездку, фиксируя показания при плавном и резком нажатии педали акселератора на разных оборотах (обычно 1500-4000 об/мин).

Ключевые этапы диагностики

Контроль целевых значений: Сравните фактическое давление наддува с требуемым (запрашиваемым блоком управления). Расхождение более 10-15% указывает на неисправность.

Анализ динамики: Обратите внимание на скорость роста давления при резком ускорении. Медленный отклик характерен для:

• Загрязнения геометрии турбины или заедания актуатора
• Износа подшипников вала турбокомпрессора
• Засорения катализатора или сажевого фильтра

Тип неисправности	Характер отклонения давления
Утечка воздуха	Снижение фактического давления на всех режимах
Недостаточная производительность турбины	Медленный набор давления, недобор на высоких оборотах
Перепуск (зависание актуатора)	Скачки давления, превышение нормы на пике

Дополнительно проверьте работу перепускного клапана (wastegate) и систему рециркуляции отработавших газов (EGR). Корректная работа актуатора турбины подтверждается плавным изменением давления в соответствии с нагрузкой.

Диагностика EGR на закоксованность через данные сканера

Анализ параметров сканера начинается с контроля положения клапана EGR. При закоксованности фактическое значение (Actual Position) отстает от заданного (Desired Position), особенно заметно на холостом ходу и малых нагрузках. Разница более 5-10% между этими показателями указывает на механическое заедание штока из-за нагара.

Косвенным признаком служит аномальный расход воздуха (MAF) на холостом ходу. При неплотном закрытии клапана из-за отложений MAF показывает завышенные значения (на 15-30% выше нормы), а долгосрочные топливные коррекции (LTFT) уходят в отрицательную зону (-8...-15%). Давление во впускном коллекторе (MAP) при этом остается стабильно высоким даже на низких оборотах.

Ключевые параметры и тесты

Критичные показатели для мониторинга:

Параметр	Норма	При закоксованности
Desired EGR Position	0% (ХХ)	0%, но Actual >0%
Actual EGR Position	0-2% (ХХ)	5-25% (ХХ)
MAF (ХХ)	2.5-4.0 г/с	4.5-7.0 г/с
LTFT	±5%	-8...-20%

Алгоритм активной проверки:

1. Прогреть двигатель до 85-90°C, включить нейтраль
2. Через сканер принудительно открыть EGR на 50-70%
3. Фиксировать реакцию:
   • Задержка отклика Actual Position > 2 сек
   • Падение оборотов ХХ менее 50-70 об/мин
   • Незначительное изменение давления MAP (менее 5-7 кПа)

Важно: Отсутствие ошибок P0401/P0404 при явных отклонениях параметров подтверждает механическую неисправность, а не электрическую. Для моделей с датчиком дифференциального давления EGR (Delta P) расхождение фактического и расчетного значений > 200-300 Pa прямо указывает на засор каналов.

Чтение ошибок ABS/ESP и их практическое значение

Системы ABS (антиблокировочная) и ESP (электронный контроль устойчивости) генерируют диагностические коды неисправностей (DTC) при отклонении параметров от нормы. Считывание этих ошибок через OBD-II сканер или дилерское ПО является первым шагом в диагностике. Коды указывают на конкретные компоненты (датчики скорости колес, модуляторы, блок управления) или цепи, где зафиксирована проблема, например, обрыв провода или выход датчика из строя.

Интерпретация кодов требует понимания их структуры: буквенный префикс (C - шасси), цифровой идентификатор и описание. Ложные ошибки могут возникать из-за временных сбоев питания или помех, поэтому их удаляют и проверяют повторное появление после цикла движения. Постоянные ошибки свидетельствуют о физической неисправности, требующей вмешательства.

Типичные ошибки и действия на их основе

Код ошибки	Описание	Практическое значение
C0035	Неисправность датчика скорости левого переднего колеса	Проверка сопротивления датчика, целостности проводки, состояния зубчатого кольца ступицы
C0110	Неисправность электродвигателя насоса ABS	Диагностика питания мотора, проверка реле, тестирование гидравлического блока
C1010	Неверный сигнал датчика угла поворота руля	Калибровка датчика, проверка подключения, диагностика CAN-шины

Критические последствия игнорирования ошибок:

• Полный отказ ABS/ESP при экстренном торможении или маневре
• Активация аварийного режима с ограничением динамики авто
• Некорректная работа смежных систем (круиз-контроль, адаптивное освещение)

Алгоритм диагностики после чтения ошибок:

1. Анализ стоп-кадра (freeze frame) для определения условий возникновения ошибки
2. Проверка актуальных параметров датчиков в реальном времени
3. Тестирование исполнительных механизмов через сканер (активация насосов, клапанов)
4. Электрические замеры цепей (сопротивление, напряжение, "масса")

Тестирование генератора сканером через параметры напряжения

Современные диагностические сканеры предоставляют доступ к параметрам напряжения в режиме реального времени через ЭБУ автомобиля. Для оценки работы генератора ключевыми являются показания напряжения бортовой сети, отображаемые в разделе live data. Необходимо активировать параметры "Напряжение аккумулятора", "Напряжение генератора" или аналогичные, в зависимости от ПО сканера и модели авто.

При запущенном двигателе нормальные значения должны составлять 13.5–14.8 В независимо от нагрузки. Проверка выполняется в три этапа: на холостом ходу, при увеличении оборотов до 2500–3000 об/мин и с включенной максимальной нагрузкой (фары, обогревы, вентилятор). Отклонения указывают на неисправности: низкое напряжение – износ щеток, диодного моста или регулятора; превышение – выход из строя регулятора напряжения.

Критичные параметры и их интерпретация

Основные диагностируемые характеристики:

• U на ХХ (13.2–14.5 В) – падение ниже 13.2 В сигнализирует о недостаточной зарядке
• U при нагрузке (минимум 12.8 В) – просадка ниже 12.8 В требует проверки цепи или замены генератора
• Скачки напряжения (>0.5 В) – признак неисправного регулятора или плохого контакта

Параметр сканера	Норма	Неисправность
Напряжение ХХ	13.5–14.5 В	Обрыв фазы статора, износ щеток
Напряжение под нагрузкой	13.0–14.8 В	Пробитые диоды, КЗ обмотки
Вольтаж на оборотах	Стабильно ±0.2 В	Проскальзывание ремня, окисление клемм

Важно: Параллельно анализируют параметр "Ток генератора" (при включенных потребителях должен превышать их суммарную мощность). Разница между напряжением на клеммах АКБ и выходом генератора >0.3 В свидетельствует о коррозии проводов или плохом "массе".

Проверка иммобилайзера и транспондеров ключей

Иммобилайзер блокирует запуск двигателя при отсутствии авторизованного ключа с транспондером. Транспондер – микрочип внутри ключа, генерирующий уникальный криптокод при поднесении к замку зажигания. Неисправности в этой системе проявляются отказом запуска двигателя, миганием индикатора иммобилайзера на панели приборов или отсутствием реакции на ключ.

Диагностика требует проверки как программных параметров (ошибки, синхронизация), так и аппаратных компонентов: целостности антенны иммобилайзера, расположенной вокруг замка зажигания, исправности проводки, физического состояния и программирования транспондеров. Критически важно исключить конфликты после замены ЭБУ или установки дополнительных противоугонных систем.

Ключевые этапы и инструменты диагностики

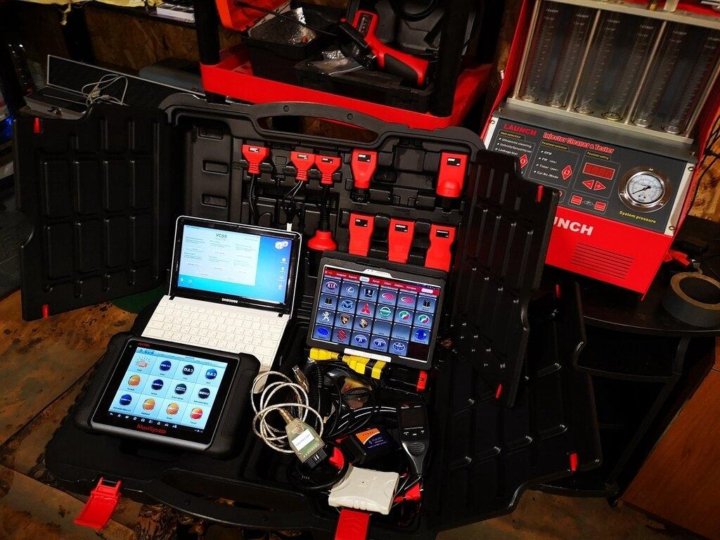

Современное оборудование для проверки включает:

• Диагностические сканеры (Launch, Autel, Delphi): считывают коды ошибок иммобилайзера в ЭБУ, отображают статус распознавания ключа, проверяют связь между модулями.
• Тестеры транспондеров (MVP Pro, T-Code Pro): определяют тип чипа (EM Marin, Megamos Crypto, DST40), считывают его ID, проверяют работоспособность и уровень заряда батареи (для ключей с платой).
• Oscilloscope: анализирует сигналы антенны иммобилайзера – амплитуду, частоту, форму импульсов при поднесении ключа.
• Специализированные ПО (IM508, Abrites): для углубленной диагностики протоколов обмена данными и программирования новых ключей.

Типовая последовательность проверки:

1. Сканирование ЭБУ на коды ошибок (P0513, B3033 и аналогичные).
2. Мониторинг статуса ключа в режиме реального времени через сканер.
3. Тестирование транспондера: тип чипа, сила сигнала, совпадение ID с прописанными в иммобилайзере.
4. Проверка напряжения и сопротивления цепи антенны иммобилайзера (обычно 2-10 Ом).
5. Анализ осциллограммы сигнала антенны при активации ключом.

Проблема	Возможная причина	Метод проверки
Двигатель глохнет через 2-3 сек	Сбой синхронизации ключа	Сканирование ЭБУ, проверка кода транспондера
Ключ не распознается	Разряжен батарейка (в смарт-ключах), повреждение чипа	Тестер транспондера, замена элемента питания
Индикатор иммобилайзера не гаснет	Обрыв антенны, неисправность модуля	Замер сопротивления антенны, диагностика связи сканером

Важно: Для некоторых моделей (например, Volkswagen с системой KESSY) требуется дополнительная проверка зондирующих катушек в дверных ручках и багажнике. При замене транспондера необходимо учитывать совместимость чипа с конкретной моделью иммобилайзера и выполнять процедуру привязки через официальное ПО.

Диагностика климат-контроля по показаниям датчиков температуры

Анализ данных с термодатчиков – основа выявления неисправностей климатических систем. Каждый сенсор передает информацию о текущей температуре в зоне ответственности, а блок управления сопоставляет эти значения с заданными параметрами и командами пользователя. Отклонение реальных показаний от ожидаемых сигнализирует о проблемах.

Диагностическое оборудование (сканер, мультиметр, осциллограф) считывает и интерпретирует данные датчиков в реальном времени или при моделировании рабочих режимов. Критически важна проверка корректности физических величин (Ом, Вольт) и их динамики при изменении условий. Завышенные, заниженные, нулевые значения или отсутствие сигнала указывают на конкретные неполадки.

Ключевые этапы диагностики

1. Считывание кодов неисправностей (DTC) через диагностический разъем OBD-II с последующей расшифровкой.
2. Проверка датчиков салона:
   • Датчик температуры воздуха в салоне (обычно в панели приборов)
   • Датчик температуры испарителя (находится в воздуховоде)
   • Датчик солнечной нагрузки (на торпедо)
3. Контроль датчиков внешней среды: температуры наружного воздуха (часто за бампером или зеркалом).
4. Верификация сигналов:

   Тип датчика	Метод проверки	Нормальные показатели
   Термистор (NTC)	Измерение сопротивления при разной температуре	Сопротивление падает при нагреве
   Датчик солнечной нагрузки	Замер напряжения с затемнением/освещением	Рост напряжения при увеличении освещенности

5. Анализ логики блока управления: соответствие команд заслонкам/компрессору показаниям датчиков.

Типичные проблемы, выявляемые через температурные датчики: неисправность самого сенсора (обрыв, КЗ, выход из диапазона), плохой контакт в разъемах, окисление проводки, некорректная калибровка блока управления или механические повреждения элементов (например, обледенение датчика испарителя). Ложные показания одного датчика провоцируют ошибочную работу всей системы – например, неотключение компрессора или неправильное распределение воздушных потоков.

Калибровка электронной педали газа

Электронная педаль газа (ЭПГ) преобразует положение педали в электрический сигнал, передаваемый на электронный блок управления двигателем (ЭБУ). От точности этого преобразования напрямую зависят отзывчивость дросселя, плавность разгона и корректная работа адаптивных систем. Неверная калибровка приводит к задержкам реакции, рывкам, повышенному расходу топлива и ошибкам в памяти ЭБУ.

Процедура калибровки необходима после замены педали, ЭБУ или дроссельной заслонки, а также при сбоях в работе двигателя. Она выполняется с помощью диагностического оборудования, синхронизирующего крайние положения педали с текущими программными настройками блока управления. Пренебрежение калибровкой при ремонте провоцирует нестабильный холостой ход и некорректное распознавание команд водителя.

Методы и этапы калибровки

Автоматическая калибровка через диагностический сканер – основной метод:

1. Подключение оборудования к диагностическому разъему OBD-II.
2. Активация режима калибровки в меню "Электронная педаль газа" или "Дроссельный узел".
3. Последовательное выполнение команд сканера:
   • Выжать педаль до упора и удерживать 3-5 секунд.
   • Полностью отпустить педаль и дождаться подтверждения.
4. Стирание ошибок из памяти ЭБУ после успешного завершения.

Ключевые требования:

• Напряжение бортовой сети >12В (подключите зарядное устройство).
• Прогретый двигатель и выключенные потребители энергии (кондиционер, фары).
• Отсутствие механических повреждений педали и проводки.

Ручная калибровка (на отдельных моделях):

1. Включить зажигание на 10 секунд без запуска двигателя.
2. Полностью выжать и отпустить педаль газа 5 раз за 8 секунд.
3. Выключить зажигание на 20 секунд.

Оборудование	Особенности
Мультимарочные сканеры (Launch, Autel)	Поддержка процедур для 95% моделей, графическое отображение сигналов
Диагностические адаптеры (ELM327)	Требуют специализированного ПО (например, DiagBox для PSA)
Официальные дилерские комплексы	Гарантированная калибровка для конкретной марки с учетом ТО

После калибровки проверяют логику работы: плавное нарастание оборотов при равномерном нажатии, отсутствие провалов при резком сбросе газа. Данные сканирования должны показывать линейное изменение сигнала педали (0-100%) без скачков в реальном времени.

Анализ неисправностей GPF/DPF фильтров дизеля

Основной причиной засорения сажевых фильтров является нарушение режима регенерации. Пассивная регенерация не происходит при постоянной эксплуатации автомобиля на низких оборотах или коротких поездках, когда выхлопная система не достигает необходимой температуры (550-650°C). Активная регенерация блокируется из-за неисправностей смежных систем: низкого уровня топлива, дефектов датчиков температуры/давления, ошибок управления форсунками или EGR.

При критическом засоре возникают характерные симптомы: снижение мощности двигателя, переход в аварийный режим, повышенный расход топлива и масла, густой серый выхлоп. Система диагностики регистрирует ошибки P2002 (неэффективность DPF), P2463 (засорение) или P242F (неудачная регенерация), которые требуют немедленного анализа во избежание повреждения турбины или катализатора.

Методы диагностики

• Сканирование кодов ошибок через OBD-II с расшифровкой параметров:
  • Данные дифференциального датчика давления (норма: до 15 hPa на холостых, до 200 hPa под нагрузкой)
  • Фактическая и расчетная сажевая масса
• Контроль температуры выхлопа принудительной регенерации через диагностический сканер (пирометр для верификации)
• Визуальный осмотр состояния фильтра эндоскопом через снятый кислородный датчик

Параметр	Норма	Критическое значение
Перепад давления	10-25 hPa	>50 hPa
Сажевая нагрузка	0-40%	>80%
Счётчик регенераций	1 на 500-1000 км	>3 за 200 км

Процедура восстановления: Принудительная регенерация через диагностическое ПО допустима при засоре до 75%. Требует контроля температуры в реальном времени и соблюдения мер пожарной безопасности. Для фильтров с зольными отложениями (масляная сажа) необходима ультразвуковая чистка или замена. Механическое удаление сажевого фильтра приводит к ошибкам ECU и требует программного отключения системы, что запрещено экологическими нормами Евро-5/6.

Профилактика включает: использование масел с допуском Low-SAPS, заправку качественным топливом, регулярные поездки на дистанции свыше 20 км с оборотами 2500-3000 об/мин для пассивной регенерации. Каждые 60 000 км рекомендуется аппаратная проверка остаточной ёмкости фильтра и состояния датчиков.

Чтение параметров гибридных систем Toyota/Lexus

Основным инструментом для диагностики гибридных систем (THS, THS II) Toyota/Lexus является специализированное ПО Techstream в комплексе с адаптером Mini VCI или J2534. Подключение осуществляется через диагностический разъем OBD-II, но требует глубокого понимания архитектуры гибридной системы и ее компонентов: тягового инвертора, блока управления батареей (BMS), преобразователя напряжения и электромоторов MG1/MG2.

Ключевые параметры считываются через отдельные модули в ПО: HV ECU, Battery ECU и Power Management ECU. Критически важно отслеживать состояние высоковольтной батареи (SOC, SOH, температуру элементов, баланс ячеек), характеристики электромоторов (скорость вращения, крутящий момент, температуру статора), параметры преобразователя DC-DC и энергопотоки между компонентами. Неправильная интерпретация данных может привести к ошибочным выводам о неисправностях.

Критические параметры и их анализ

При интерпретации данных Techstream особое внимание уделяют:

• State of Charge (SOC): Норма 40-80%. Резкие скачки или "зависание" значения указывают на деградацию элементов или неисправность BMS.
• Баланс ячеек: Максимальный дисбаланс >0.3В требует срочной проверки батареи. Отображается в виде графика напряжений модулей.
• Температура модулей HV-батареи: Разница >15°C между ячейками сигнализирует о проблемах системы охлаждения.
• Ток утечки высоковольтной цепи: Превышение 0.5мА требует поиска пробоя изоляции.

Параметр	Нормальное значение	Признак неисправности
Крутящий момент MG2	Соответствует запросу акселератора	Рассогласование >15% при равных условиях
Напряжение конденсатора инвертора	650-680В (Prius 3gen)	Скачки >50В или падение ниже 600В
Скорость MG1 при старте ДВС	1000-1500 об/мин	Задержка запуска >2 сек или рывки

Анализ энергопотоков в реальном времени (режим "Energy Monitor") помогает выявить аномалии в работе системы рекуперации или распределения мощности. Например, отсутствие заряда батареи при торможении указывает на неисправность инвертора или MG2, а постоянная работа ДВС при высоком SOC – на проблемы с охлаждением или деградацию HV-батареи.

1. Запустить мониторинг параметров при холодном старте
2. Фиксировать данные в режимах: EV-движение, разгон под ДВС, рекуперация
3. Сравнить показатели с эталонными для конкретной модели
4. Провести тест балансировки ячеек через сервисные функции

Диагностика Common Rail: давление в рампе и производительность ТНВД

Контроль давления в топливной рампе – критический параметр диагностики систем Common Rail. Несоответствие заданным значениям (обычно 300-2000 бар) приводит к нарушению смесеобразования, повышенной дымности, потере мощности и жесткой работе двигателя. Стабильность давления напрямую зависит от исправности регулятора давления топлива (РДТ), клапана дозирования топлива (КДТ) и герметичности форсунок.

Производительность топливного насоса высокого давления (ТНВД) определяет способность системы поддерживать требуемые режимы подачи. Снижение производительности проявляется при пиковых нагрузках: давление не достигает заданных значений, возникают пропуски воспламенения. Ключевые причины – износ плунжерных пар, заклинивание регулирующих клапанов, загрязнение топливных фильтров или неисправность приводного механизма.

Методы проверки параметров

Диагностика выполняется с помощью сканеров и манометров. Анализируются:

• Фактическое vs заданное давление на разных оборотах
• Скорость роста давления при резком увеличении нагрузки
• Амплитуда колебаний в статическом режиме (допуск: ±50 бар)
• Производительность ТНВД через тест "магистраль высокого давления"

Параметр	Норма	Признаки отклонения
Падение давления после остановки	< 50 бар/10 сек	Негерметичность рампы/форсунок
Отклонение при холостом ходу	±20 бар	Неисправность РДТ/КДТ
Время достижения 500 бар	1.5-3 сек	Износ ТНВД/завоздушивание

При выявлении недостаточной производительности ТНВД последовательно проверяют:

1. Давление в магистрали низкого давления (мин. 6 бар)
2. Состояние топливных фильтров и герметичность подводящих патрубков
3. Механическую целостность привода насоса (ремень/шестерни)
4. Электрическое сопротивление управляющих клапанов

Замер остаточного давления после калибровки форсунок исключает их влияние на падение давления в рампе. Комплексная проверка позволяет точно локализовать причину неисправности между ТНВД, регуляторами или инжекторами.

Тестирование фаз газораспределения с помощью сканера

Проверка фаз газораспределения критична для диагностики ошибок, связанных с синхронизацией работы ГРМ и впрыска. Неправильная установка цепи/ремня или износ натяжителей приводят к смещению меток, что вызывает нарушения в работе двигателя: падение мощности, детонацию, повышенный расход топлива и ошибки по датчикам положения.

Современные диагностические сканеры позволяют провести анализ фаз без механического вмешательства через параметры угла опережения зажигания и данных датчиков распредвала/коленвала. Основные этапы включают мониторинг реальных данных в режиме онлайн и сравнение показателей с эталонными значениями производителя.

Процедура диагностики:

1. Подключение сканера к OBD-II разъему и запуск двигателя на холостом ходу
2. Переход в раздел "Параметры работы двигателя" или "Данные в реальном времени"
3. Поиск параметров:
   • Угол опережения зажигания (Ignition Advance)
   • Отклонение фаз (Cam-Crank Correlation)
   • Показания датчиков CMP и CKP

Параметр	Норма	Признак смещения фаз
Угол опережения	±5° от нормы	Стабильное отклонение >8°
Разность CMP/CKP	0-3°	Колебания >6° под нагрузкой

Анализ результатов:

Стабильное отклонение угла зажигания более 8° свидетельствует о механическом смещении ГРМ. Колебания разности показаний CMP/CKP свыше 6° под нагрузкой указывают на износ цепи или натяжителя. При несоответствии параметров сканер фиксирует ошибки P0016-P0019, требующие проверки меток ГРМ и состояния компонентов привода.

Сброс адаптаций ДВС после ремонта

Сброс адаптаций двигателя – обязательная процедура после замены компонентов или устранения неисправностей, влияющих на работу систем управления ДВС. Электронный блок управления (ЭБУ) хранит адаптивные параметры, настроенные под изношенные детали или старые условия работы. Без обнуления этих данных новое оборудование функционирует некорректно из-за противоречия между актуальными показаниями датчиков и устаревшими калибровками.

Отказ от сброса приводит к нестабильному холостому ходу, повышенному расходу топлива, рывкам при разгоне и ошибкам в памяти ЭБУ. Процедура выполняется специализированным диагностическим оборудованием, подключаемым к OBD-II разъему автомобиля. Современные сканеры позволяют точечно сбрасывать адаптации отдельных систем или выполнять полную калибровку блока управления.

Ключевые этапы и особенности

Типы адаптаций для сброса:

• Топливоподача (коррекции по банкам)
• Система холостого хода (регулировка РХХ)
• Углы зажигания (адаптация октан-коррекции)
• Параметры фаз газораспределения (VVT)
• Лямбда-коррекция (датчики кислорода)

Последовательность действий:

1. Подключение диагностического сканера к ЭБУ через OBD-II
2. Выбор раздела "Адаптации", "Обучение" или "Сервисные функции"
3. Идентификация требуемого блока параметров (например, "Сброс адаптаций топливных коррекций")
4. Активация процедуры с подтверждением действия
5. Контроль завершения процесса (визуализация статуса "Успешно")
6. Последующая калибровка датчиков (при необходимости)

Критические требования:

Исправность всех датчиков	Обязательная проверка перед сбросом
Температура ДВС	70-95°C (указывается в спецификации)
Напряжение АКБ	Не ниже 12.5В
Отключенные потребители	Фары, климат-контроль, аудиосистема

После процедуры обязателен тестовый пробег (20-50 км) для самостоятельной адаптации ЭБУ к новым условиям. В этот период возможны кратковременные отклонения в работе двигателя – система перезаписывает оптимальные параметры на основе актуальных данных. Повторная диагностика выполняется для верификации отсутствия ошибок и корректности адаптивных значений.

Кодирование новых АКБ при замене

Современные автомобили оснащаются интеллектуальными системами управления зарядом аккумулятора (BMS), требующими регистрации новой АКБ в бортовом компьютере. Это связано с адаптацией алгоритмов заряда под характеристики батареи.

Процедура кодирования включает ввод параметров новой батареи через диагностическое оборудование. Невыполнение операции приводит к некорректной работе генератора и сокращению ресурса АКБ.

Ключевые аспекты процедуры

Обязательные действия при замене:

1. Считывание данных старой АКБ (емкость, тип, производитель)
2. Физическая замена батареи с соблюдением полярности
3. Ввод в блок управления:
   • Нового серийного номера АКБ
   • Технических характеристик (емкость, ток холодной прокрутки)
   • Типа электролита (AGM, EFB, жидко-кислотный)

Используемое оборудование:

Тип устройства	Примеры	Функции
Мультимарочные сканеры	Launch, Autel, Snap-on	Адаптация параметров в ECU
Официальные дилерские системы	VAS, ISTA, IDS	Заводские протоколы программирования
Специализированные приборы	Midtronics, Bosch BMS	Калибровка датчиков тока

Последствия отсутствия кодирования: Перезаряд/недозаряд батареи, ложные ошибки системы Start-Stop, преждевременный выход АКБ из строя, некорректная работа энергосберегающих функций.

Проверка работы VVT систем на холостом ходу

Анализ VVT на холостом ходу начинается с подключения сканера для мониторинга параметров в реальном времени. Ключевые показатели включают угол опережения/запаздывания распредвалов (для каждого вала отдельно), фактические и заданные положения, ошибки рассогласования, а также корректировки топливоподачи. Необходимо убедиться в стабильности оборотов двигателя (600-850 об/мин) и отсутствии внешних нагрузок (кондиционер, фары).

Следует обратить внимание на реакцию системы при резком нажатии/сбросе педали газа: углы должны плавно меняться в соответствии с командами ЭБУ. Зависание значений, скачки или отсутствие реакции указывают на неисправность фазовращателей, соленоидов или цепи управления. Допустимое отклонение фактического положения от заданного – не более 3-5°.

Критерии оценки и типовые неисправности

Нормальная работа:

• Плавное изменение углов при изменении нагрузки
• Отсутствие кодов ошибок P001x-P002x
• Кратковременная коррекция топлива в пределах ±5%

Типовые проблемы:

1. Зависание угла – заклинивание фазовращателя
2. Скачкообразные изменения – неисправность датчика положения распредвала
3. Рассогласование >8° – механический износ цепи ГРМ или масляного клапана

Параметр	Норма	Отклонение
Обороты холостого хода	650±50 об/мин	Плавающие обороты
Время отклика VVT	0.3-0.8 сек	Задержка >1.5 сек
Давление масла	1.8-2.5 бар	<1.5 бар

Важно: Проверку дополняют тестированием соленоидов VVT осциллографом (форма сигнала управления) и замером давления масла. Низкое давление – частая причина некорректной работы фазорегуляторов на холостом ходу.

Диагностика Start/Stop системы по журналу ошибок

Анализ журнала ошибок (DTC) – первоочередной этап при неисправностях системы Start/Stop. Сканер, подключенный к диагностическому разъему OBD-II, считывает коды неисправностей из модулей управления двигателем (ECM), коробки передач (TCM), аккумуляторной батареи (BMS) и самого модуля Start/Stop. Критически важно проверять не только активные, но и сохраненные (исторические) коды, так как система деактивируется при наличии даже устаревших ошибок, влияющих на ее работоспособность.

Коды напрямую указывают на проблемный компонент или условие, препятствующее срабатыванию системы: низкий заряд АКБ (P0A7F, B1517), неисправность датчика положения педали сцепления/тормоза (P0571, C114A), проблемы с датчиком тока (U110C), несоответствие давления в тормозной системе (C10A0) или температурные отклонения ДВС/окружающей среды. Требуется перекрёстная проверка данных стоп-кадров (freeze frame), зафиксированных в момент возникновения ошибки – напряжение бортовой сети, температура ОЖ, состояние зажигания.

Ключевые направления диагностики по кодам ошибок

• Энергоснабжение: Коды серии U0100-U0140 (проблемы связи с BMS) или P0562 (низкое напряжение) требуют тестирования АКБ (емкость, ток холодной прокрутки, SOH), генератора и целостности шин CAN.
• Сигналы управления: Ошибки датчиков педалей (P2122, P0579), селектора передач (P0705, P0850) или рулевого колеса (U0415) проверяются через live-data сканера на предмет корректности показаний и плавности изменения.
• Условия работы ДВС: Коды, связанные с системой охлаждения (P2181), катализатором (P0420) или давлением масла (P0524), блокируют Start/Stop до устранения. Анализируются параметры: t° ОЖ, t° катализатора, давление масла в реальном времени.
• Дополнительные системы: Ошибки климат-контроля (B10D7 – не достигнута заданная t° салона), усилителя руля (C151A) или иммобилайзера (B3050) также деактивируют систему.

Тип кода DTC	Пример	Компонент/Система	Действия по диагностике
B (Кузов)	B1517, B1310	Модуль управления Start/Stop, АКБ	Проверка напряжения АКБ под нагрузкой, калибровка датчика тока BMS
P (Трансмиссия)	P0A80, P0A7F	Гибридная система / Батарея	Тест высоковольтной батареи, диагностика DC/DC-преобразователя
C (Шасси)	C114A, C10A0	Тормозная система, датчики педалей	Проверка датчиков тормоза, давления в тормозном контуре
U (Сеть)	U0121, U110C	CAN-шина, связь с модулями	Осциллографирование CAN-шины, проверка резисторов терминации

Анализ графиков давления в цилиндрах

Интерпретация осциллограмм давления требует понимания идеальной формы кривой четырехтактного цикла. На графике должны четко прослеживаться фазы: такт впуска (низкое давление), сжатия (плавный рост), рабочего хода (резкий пик после ВМТ), выпуска (падение до атмосферного). Любые отклонения от эталонной диаграммы указывают на неисправности.

Современные мотор-тестеры строят развернутые графики в режиме реального времени, синхронизируя данные с положением коленвала. Кривые анализируются по амплитуде пиков, времени нарастания давления, симметричности между цилиндрами и аномальным пульсациям. Ключевое значение имеет сравнение показателей всех цилиндров двигателя.

Типовые аномалии и их причины

• Снижение пика давления в такте сжатия: Износ поршневых колец, залегание колец, повреждение стенок цилиндра.
• Запаздывающий или пологий подъем кривой: Неправильные фазы ГРМ (сдвиг распредвала), дефекты клапанов (прогар, неплотное прилегание).
• Игольчатые выбросы до ВМТ: Детонация (неправильное октановое число топлива, перегрев, раннее зажигание).
• Провалы после ВМТ: Пропуски воспламенения (слабый разряд свечи, обрыв ВВ провода, неисправность катушки).
• Высокое давление на такте выпуска: Засорение катализатора или выпускной системы, ошибки управления турбонаддувом.

Параметр графика	Норма	Отклонение
Максимум сжатия (бензин)	9-14 бар	Разница между цилиндрами > 10%
Скорость нарастания давления	Резкий подъем	Пологий подъем
Давление в ВМТ	Четкий пик	Двойной горб, "плато"

Точная диагностика требует сопоставления данных с показателями других систем: осциллограммой высокого напряжения, данными по пропускам зажигания, показаниями датчиков кислорода. Например, низкое давление в одном цилиндре при нормальной искре подтверждает механическую проблему. Для дизелей критичен анализ предвспышек и скорости роста давления – отклонения указывают на неисправности форсунок или ТНВД.

Тестирование системы рекуперативного торможения

Основная задача тестирования – проверить корректность преобразования кинетической энергии в электрическую, эффективность возврата энергии в АКБ и согласованность работы с гидравлической тормозной системой. Процедура включает мониторинг параметров в реальном времени и имитацию различных режимов движения для оценки отклика системы.

Диагностика требует анализа данных с датчиков скорости, положения педали тормоза, тока генератора, напряжения батареи и блоков управления. Критически важно оценить плавность перехода между рекуперативным и фрикционным торможением, отсутствие рывков или потерь мощности при изменении условий эксплуатации.

Ключевые этапы диагностики

Проверка выполняется в следующей последовательности:

1. Сканирование ошибок в ECU электропривода и ABS через диагностический разъем OBD-II с использованием специализированного ПО.
2. Тест датчиков:
   • Проверка сигналов датчика педали тормоза
   • Калибровка датчиков скорости вращения колес
   • Верификация показаний датчика тока генератора
3. Испытания на стенде:
   • Измерение КПД рекуперации при разных скоростях
   • Контроль баланса тормозных усилий
   • Проверка срабатывания при низком заряде АКБ

Оборудование для тестирования:

Тип оборудования	Примеры	Назначение
Многофункциональные сканеры	Autel MaxiPRO, Delphi DS	Считывание параметров в реальном времени
Осциллографы	PicoScope, Hantek	Анализ сигналов датчиков и CAN-шины
Динамические стенды	MAHA, Hofmann	Моделирование нагрузочных режимов

Критерии успешного тестирования: Отсутствие ошибок в журнале ECU, равномерное распределение тормозного момента, соответствие заявленному производителем проценту рекуперации энергии (обычно 15-25% в смешанном цикле). При выявлении отклонений выполняется калибровка блоков управления или замена неисправных компонентов – особое внимание уделяется целостности высоковольтной проводки.

Проверка утечек вакуума через сканер

Современные диагностические сканеры позволяют косвенно выявить утечки вакуума в двигателе без механического поиска. Это достигается за счет анализа данных в реальном времени с датчиков массового расхода воздуха (ДМРВ), датчика абсолютного давления (ДАД) и показаний лямбда-зондов. При нарушении герметичности впускного тракта сканер фиксирует аномальные значения этих параметров.

Ключевым признаком утечки является обедненная топливовоздушная смесь (долгосрочные коррекции топливоподачи превышают +10%). Сканер отображает несоответствие между показаниями ДМРВ (фактический воздух) и ДАД (расчетный воздух). Разница более 15-20% сигнализирует о подсосе неучтенного воздуха. Дополнительно наблюдаются плавающие обороты холостого хода и рост напряжения лямбда-зонда.

Алгоритм проверки сканером

1. Подключите сканер к диагностическому разъему OBD-II.
2. Запустите двигатель и прогрейте до рабочей температуры.
3. Активируйте режим мониторинга параметров в реальном времени.
4. Проанализируйте следующие данные:
   • Long Term Fuel Trim (LTFT): значения > +10%
   • Short Term Fuel Trim (STFT): резкие скачки
   • Датчик MAP: давление ниже нормы на холостом ходу
   • Датчик MAF: нестабильные показания
5. Распылите очиститель карбюратора на подозрительные соединения впускного тракта. Резкое изменение коррекций топлива или оборотов двигателя укажет на место утечки.

Параметр	Норма	При утечке
LTFT	±5%	> +10%
MAP на ХХ	28-33 kPa	< 25 kPa
Напряжение лямбда-зонда	0.1-0.9V (колебания)	стабильно > 0.7V

Важно помнить: метод эффективен для обнаружения значительных утечек. Малые дефекты могут не вызывать заметных отклонений в данных сканера. Для точной локализации мелких повреждений требуется применение дымогенератора или ультразвукового тестера.

Диагностика MQB платформы Volkswagen Group

Платформа MQB (Modularer Querbaukasten) стандартизирует архитектуру электронных систем для моделей VW, Audi, Skoda и Seat. Диагностика требует понимания унифицированной сетевой структуры FlexRay/MOST/CAN, где центральные модули (например, Gateway J533) управляют обменом данными между 40+ ЭБУ. Ошибка в одном узле может вызывать каскадные сбои в смежных системах из-за глубокой интеграции компонентов.

Обязательно использование оригинального ПО ODIS (Offboard Diagnostic Information System) с онлайн-доступом к серверам VW. Это обеспечивает корректную идентификацию конфигурации, онлайн-кодирование и параметризацию при замене модулей. Автономные сканеры часто не поддерживают защищенные протоколы SFD (Signature Freeze Data), требуемые для программирования с 2020 года.

Ключевые аспекты диагностики

Типовые процедуры включают:

1. Сканирование всех доменов: трансмиссия, шасси, информационно-развлекательная система (MIB), Advanced Driver Assistance Systems (ADAS)
2. Анализ UDS-диагностики (Unified Diagnostic Services) через DoIP (Diagnostics over Internet Protocol)
3. Проверку актуальности ПО ЭБУ и обновление через Flash-прошивку

Распространенные проблемы:

• Сбои модуля управления двигателем (ECU) из-за ошибок цепи датчика высокого давления G247
• Ошибки 16497 P3081 в DSG-коробках, связанные с адаптацией сцепления
• Коррозия разъемов модуля eCall (экстренная связь) в зоне крепления запаски

Оборудование для работы с MQB:

Тип оборудования	Примеры моделей	Назначение
Диагностический интерфейс	VAS 6154/6154D, ODIS Mobile	Подключение к OBD2, обработка протоколов
Осциллограф	PicoScope 4425A	Анализ сигналов шин CAN/FlexRay
Тестер проводки	KTS 590	Поиск обрывов/КЗ в харнессе

Калибровка камеры ассистента движения по разметке

Калибровка камеры ассистента движения по разметке (LDWS/LKA) – обязательная процедура после замены лобового стекла, демонтажа/установки камеры или сбоев в работе системы. Она обеспечивает точное определение положения автомобиля относительно дорожной разметки. Неправильная калибровка приводит к ложным срабатываниям, отсутствию предупреждений или некорректному вмешательству рулевого управления.

Процесс требует специализированного оборудования: калибровочных мишеней (шахматных или оптических), точных измерительных реек, ровной площадки с контролируемым освещением и диагностического сканера. Автомобиль должен быть загружен в соответствии с нормативами производителя (топливный бак, давление в шинах, отсутствие дополнительного груза), а система подвески – проверена.

Этапы калибровки

1. Подготовка площадки: Обеспечение ровной горизонтальной поверхности (допуск ±1°), минимальной освещенности 100 люкс, отсутствия бликов на мишенях.
2. Установка мишеней: Размещение калибровочных мишеней строго перед автомобилем на заданном производителем расстоянии (часто 3-4 метра) и высоте с использованием измерительных реек.
3. Позиционирование автомобиля: Точная установка ТС относительно мишеней с помощью центровочных стоек, выравнивание рулевого колеса по оси "0".
4. Запуск процедуры: Активация калибровки через диагностический сканер и следование инструкциям на экране (включение зажигания, определенные манипуляции с переключателями).
5. Верификация: Проверка успешности калибровки сканером (отсутствие ошибок) и тест-драйвом на дороге с четкой разметкой для подтверждения корректной работы системы.

Оборудование	Назначение	Критичность
Калибровочные мишени	Задает эталонные точки для оптической системы камеры	Обязательно
Диагностический сканер	Инициирует процесс, считывает параметры, подтверждает результат	Обязательно
Измерительные рейки/стойки	Обеспечивает точное позиционирование ТС и мишеней	Обязательно
Центровочные пластины	Фиксирует колеса в прямом положении	Рекомендовано

Важно: Для систем, совмещающих данные камеры и радара (например, Traffic Jam Assist), после калибровки камеры обязательно выполняется синхронизация (адаптация) радара к новым параметрам камеры через сканер.

Обнуление счетчика сажевого фильтра после замены

После замены сажевого фильтра (DPF) критически важно обнулить счетчик золы в блоке управления двигателем (ЭБУ). Этот счетчик отслеживает массу накопленной сажи и золы, определяя ресурс фильтра. Если не сбросить данные, система продолжит расчеты для старого фильтра, что спровоцирует некорректную работу регенераций и ошибки.

Обнуление выполняется через диагностическое оборудование с поддержкой функций сервисного обслуживания (SVM). Процедура требует точного соответствия модели авто и прошивки ЭБУ, так как алгоритмы отличаются у разных производителей. Неверные манипуляции могут вызвать сбои системы очистки выхлопа.

Ключевые этапы процедуры

• Активация сервисного режима: Подключение сканера к OBD-II порту, выбор раздела "Сервисные функции" или "Замена компонентов".
• Идентификация фильтра: Ввод данных нового DPF (каталожный номер, серийный метки при наличии).
• Сброс счетчика: Выбор опции "Обнуление значения золы" или "Регистрация сажевого фильтра" в меню ЭБУ.
• Калибровка датчиков: Адаптация датчиков дифференциального давления и температуры выхлопных газов.

Необходимое оборудование

Тип оборудования	Примеры	Особенности
Официальные дилерские сканеры	ODIS (VAG), ISTA (BMW)	Гарантированная поддержка всех функций
Мультимарочные устройства	Launch X-431, Autocom	Требует проверки совместимости с конкретной маркой
Специализированное ПО	DPF Doctor, Alientech KESS	Глубокая настройка параметров для тюнинга

После обнуления обязательна проверка циклов регенерации в тестовой поездке. Система должна автоматически инициировать прожиг при достижении 40-60% заполнения. Отсутствие регенерации или ошибки типа P2463 сигнализируют о некорректном сбросе.

Список источников

При подготовке материалов по автомобильной компьютерной диагностике и оборудованию использовались авторитетные технические ресурсы, руководства производителей и профильные издания. Основное внимание уделялось актуальным данным о современных протоколах связи, типах сканеров и методах интерпретации кодов ошибок.

Ключевые источники включают специализированную литературу по устройству электронных систем автомобилей, официальную документацию к диагностическим стандартам и аналитические обзоры оборудования. Ниже представлен перечень использованных материалов для углубленного изучения темы.

• Bosch Automotive Electrics and Automotive Electronics - справочник по принципам работы электронных систем транспортных средств
• SAE J1979 - стандарт диагностики OBD-II от Общества автомобильных инженеров
• ISO 15031-5 - международные требования к диагностическим разъемам и протоколам
• Automotive Oscilloscopes: Operation and Diagnostics - руководство по применению осциллографов в автосервисе
• Технические бюллетени Autodata - база данных по кодам неисправностей и процедурам сканирования
• Диагностическое оборудование: учебный курс - материалы профильных учебных центров (РОАД, ФОРС)
• Automotive Computerized Diagnostics Manual - практическое руководство по работе с дилерскими сканерами
• Журнал "Автосервис: практика и технологии" - отраслевые статьи по развитию диагностических систем
• Производители оборудования: документация Autel, Launch, Bosch - технические характеристики сканеров и ПО
• Vehicle Communication Protocols Analysis - исследования CAN, LIN, FlexRay сетей современных автомобилей

Видео: Что такое компьютерная диагностика автомобиля и для чего она нужна?


• Выбор датчика холостого хода для Daewoo Nexia

• Топливный насос Форд Фокус 2 - устройство, использование, устранение неисправностей

• Шины Michelin Pilot Super Sport характеристики плюсы минусы оценки автовладельцев
