Компьютерная диагностика автомобиля - цели и методы проведения

Статья обновлена: 04.08.2025

Современные транспортные средства оснащаются сложными электронными системами управления. Большинство функций контролируется бортовым компьютером через сеть датчиков.

Компьютерная диагностика позволяет точно определить неисправности без разборки узлов. Подключение сканера к электронному блоку управления выявляет скрытые проблемы и предотвращает серьёзные поломки.

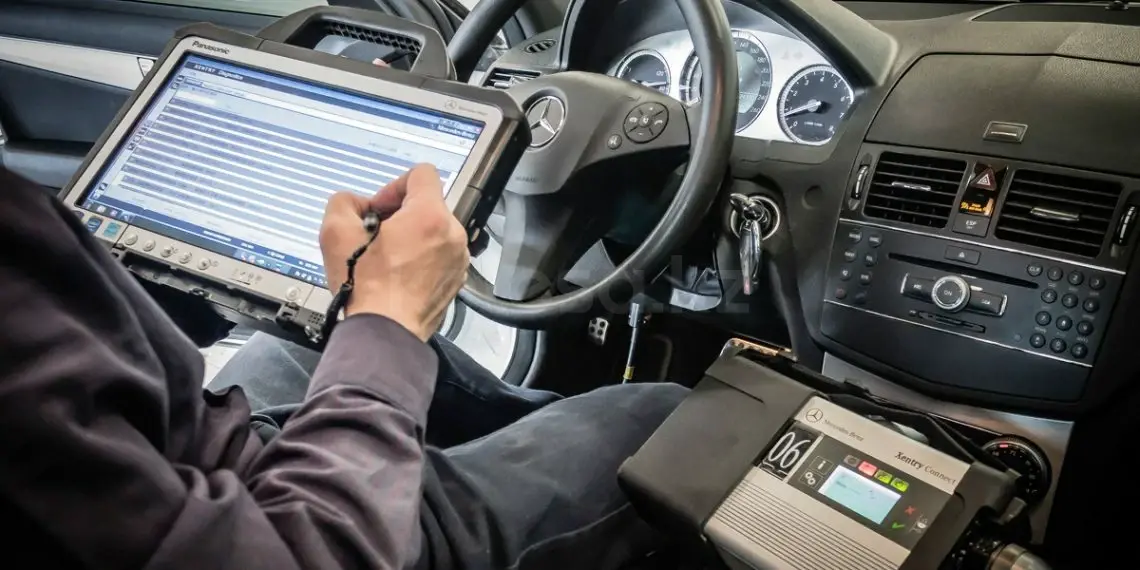

Подключение сканера к диагностическому разъему: последовательность действий

Найдите диагностический разъем OBD-II, расположенный в салоне автомобиля – обычно под рулевой колонкой, рядом с блоком предохранителей или в зоне педального узла. Убедитесь, что двигатель заглушен, а ключ зажигания повернут в положение «OFF» для предотвращения скачков напряжения.

Подключите штекер диагностического сканера к разъему до характерного щелчка, убедившись в плотном контакте коннектора. При использовании беспроводных адаптеров (Bluetooth/Wi-Fi) проверьте соответствие пар устройств согласно инструкции к оборудованию.

Включите зажигание без запуска двигателя (положение «ON»).
Активируйте сканер: для стационарных приборов нажмите кнопку питания, для мобильных приложений – запустите программу на смартфоне/планшете.
Дождитесь автоматической идентификации протокола связи (CAN, K-Line, J1850).
При ручном режиме выберите в меню сканера:
- Марку, модель и год выпуска авто
- Тип двигателя (бензин/дизель)
Разрешите установку соединения с ЭБУ при запросе на экране устройства.

Важно: при сбоях связи проверьте целостность разъема OBD-II и состояние предохранителя цепи питания диагностического порта.

Считывание кодов ошибок и проверка параметров датчиков двигателя

Сканирование кодов ошибок (DTCs) – это краеугольный камень диагностики. При возникновении неисправности электронный блок управления (ЭБУ) двигателя фиксирует соответствующий диагностический код неисправности, идентифицирующий проблемную цепь или компонент (например, датчик массового расхода воздуха, датчик положения дроссельной заслонки, катушку зажигания цилиндра, кислородный датчик). Эти коды хранятся в памяти ЭБУ даже после исчезновения симптома и могут быть считаны диагностическим сканером через диагностический разъем OBD-II. Расшифровка этих кодов (стандартных общих P0XXX, а также специфичных для производителя P1XXX) дает технику конкретное направление для поиска неисправности.

Проверка показаний датчиков в реальном времени идет рука об руку со считыванием кодов. Сканер позволяет визуализировать данные, передаваемые многочисленными датчиками двигателя системе управления:

Общие параметры:
- Обороты двигателя (RPM): Базовая характеристика работы ДВС.
- Давление во впускном коллекторе (MAP): Ключевой параметр для определения нагрузки на двигатель.
- Массовый расход воздуха (MAF): Необходим для расчета длительности впрыска топлива.
Критические сигналы:
- Положение педали газа (APP) / Датчик положения дроссельной заслонки (TPS): Отвечают за управление мощностью двигателя.
- Температура охлаждающей жидкости (ECT): Влияет на топливоподачу, зажигание и режим вентиляции картера.
- Температура всасываемого воздуха (IAT): Корректирует расчеты на плотность воздуха.
- Сигналы кислородных (O2) или лямбда-зондов: Корректируют качество топливно-воздушной смеси на основе остаточного кислорода в выхлопе.
- Напряжение бортовой сети: Критично для работы всех электронных систем.

Анализ отклонений этих показателей от нормальных значений, их динамики при изменении режима работы двигателя (холостой ход, прогазовка) или проверка корректности соотношений между данными разных датчиков (например, MAF и MAP, или APP/TPS) позволяет выявить:

Неверные показания или "залипание" датчиков
Проблемы с проводкой или разъемами (обрыв, короткое замыкание, плохой контакт)
Неисправности самой управляющей электроники
Механические проблемы (разгерметизация впуска, проблемы с Фазорегулятором)

Без этой информации устранение неисправности часто превращается в "гадание на кофейной гуще".

Далее следует этап апробирования работы систем после сброса ошибок...

Интерпретация данных диагностики для точного определения неисправности

Интерпретация данных является ключевым этапом компьютерной диагностики, превращающим сырые коды ошибок и потоки информации в конкретный диагноз неисправности автомобиля. Сканер лишь предоставляет информацию – заданные параметры, реальные показания датчиков в реальном времени (live data), сохранённые коды неисправностей (DTCs), графики осциллограмм, результаты тестов исполнительных механизмов и блоков управления. Однако понять, почему эти параметры вышли за пределы нормы или почему возник тот или иной код, определяет квалификация диагноста.

Профессиональная интерпретация предполагает глубокий анализ не изолированных данных, а их взаимосвязи и поведения при различных условиях работы двигателя/системы. Например, код ошибки, указывающий на неисправность датчика кислорода (лямбда-зонда), может быть вызван как самим нерабочим датчиком, так и проблемами в топливной системе (неправильная топливоподача), системой зажигания (пропуски), утечками вакуума или даже негерметичностью выпускного коллектора. Механик должен сопоставить показания задействованных датчиков (массовый расход воздуха, положение дроссельной заслонки, температура, давление во впускном коллекторе, напряжение кислородных датчиков), проанализировать долговременные и кратковременные коррекции топливоподачи, проверить работу смежных систем.

Ключевые шаги интерпретации

Анализ конкретных параметров: Сравнение реальных значений датчиков и параметров (например, оборотов холостого хода, давления топлива, напряжения датчиков) со спецификациями производителя или известными хорошими показателями.
Понимание условий возникновения кода: Каждый код ошибки имеет условия, при которых он регистрируется. Диагност должен знать эти условия и проверить выполнение компонентов PAC/CIRCUITS самой системы.
Анализ не-stop данных: Наблюдение за поведением параметров в динамике (при разгоне, торможении, на холостом ходу, под нагрузкой) часто выявляет проблему, которая не видна на стационарных замерах (например, просадка напряжения под нагрузкой).
Сопоставление данных из разных источников: Сравнение показаний связанных датчиков и систем для выявления противоречий (например, сравнение показаний датчика массового расхода воздуха с датчиком абсолютного давления во впускном коллекторе и расчетным значением по положению дроссельной заслонки).
Проведение активных тестов: Использование функций сканера для принудительной активации исполнительных механизмов (форсунок, клапанов, реле) и оценки их работоспособности и влияния на параметры системы.
Использование мультиметра и осциллографа: Для верификации показаний бортовых датчиков, проверки целостности цепей, измерения реального сопротивления или напряжения на компоненте.

Точная интерпретация позволяет избежать распространённой ошибки – замены исправных компонентов из-за поверхностного анализа кодов. Она экономит время и ресурсы автовладельца, гарантируя, что будет отремонтирована именно причина неисправности, а не её симптом.

Тип данных	Пример	На что указывает
Коды ошибок (DTC)	P0301 (пропуск зажигания в цилиндре 1)	Конкретную область проблемы, но не саму причину
Данные в реальном времени (Live Data)	Напряжение датчика O2 ниже порога	Отклонение параметра от нормы в режиме работы
Экранированные данные (Freeze Frame)	Обороты=1250 об/мин, Нагрузка=45%, Скорость=0 км/ч	Условия сохранения кода ошибки

Профилактический осмотр электронных систем для предотвращения поломок

Регулярная диагностика электронных блоков управления (ЭБУ) позволяет обнаруживать скрытые сбои в программном обеспечении или ошибки в цепях датчиков еще до их перерастания в критическую неисправность. Системы самодиагностики автомобиля фиксируют далеко не все отклонения, особенно в режимах холостого хода или частичной нагрузки. Компьютерное сканирование выявляет такие "зарождающиеся" проблемы через анализ реальных параметров работы в динамике.

Проверка корректности сигналов с ключевых датчиков (кислорода, коленвала, массового расхода воздуха) предотвращает цепные реакции: например, неверные показания ДПКВ вызывают сбои зажигания, что ведет к повышенному износу катализатора. Мониторинг напряжения питания ЭБУ и качества контактов в разъемах предупреждает внезапные отказы из-за окисления проводки или "просадки" бортовой сети.

Ключевые аспекты превентивной диагностики

История ошибок: Анализ стертых кодов неисправностей указывает на периодические сбои
Адаптации: Контроль корректировок топливоподачи и холостого хода выявляет износ форсунок или дросселя
Параметры в реальном времени: Сравнение показаний датчиков с эталонными значениями при разных оборотах

Список источников

Для подготовки статьи о компьютерной диагностике автомобилей использовались специализированные технические ресурсы, профильная литература и материалы от производителей диагностического оборудования. Эти источники обеспечили достоверное описание принципов работы систем OBD, этапов диагностического процесса и современных тенденций в автомобильной индустрии.

Отбор информации проводился на основе актуальности, технической точности и практической направленности. Особое внимание уделялось работам, подробно объясняющим диагностические коды неисправностей (DTC), особенности сканирующего оборудования и методы интерпретации данных для разных марок автомобилей.

Техническая документация и справочные материалы

Официальные стандарты SAE J1962 и ISO 15031 (протоколы OBD-II)
Руководства по эксплуатации диагностических сканеров Bosch KTS, Launch X-431
Технические бюллетени производителей AUTODATA и Delphi Technologies

Профильные издания

Журнал "Автосервис: Практика и инновации" (2021-2023 гг.)
Книга "Диагностика электронных систем автомобиля" (Ю. Г. Покровский)
Учебное пособие "OBD-системы: диагностика и ремонт" (В. А. Ступин)
