Компьютерная диагностика Ford - проверка всех систем автомобиля

Статья обновлена: 18.08.2025

Современные автомобили Ford оснащены сложными электронными системами, требующими точного контроля. Компьютерная диагностика позволяет выявить скрытые неисправности до их перерастания в серьёзные поломки.

Подключение сканера к диагностическому разъёму OBD-II даёт доступ ко всем узлам машины. Считывание кодов ошибок, анализ параметров двигателя, трансмиссии, ABS, SRS и других систем обеспечивает полную картину состояния авто.

Процедура выявляет проблемы в электронных блоках управления, датчиках, исполнительных механизмах. Результаты диагностики – основа для точного ремонта и сохранения рабочих характеристик вашего Ford.

Считывание и расшифровка кодов ошибок двигателя

Считывание кодов неисправностей (DTC) осуществляется через диагностический разъём OBD-II с помощью сканера, совместимого с протоколами Ford. Подключение устройства позволяет установить связь с электронным блоком управления двигателя (ECU) и извлечь сохранённые в памяти ошибки, включая текущие и исторические. Точная идентификация кодов возможна только при использовании специализированного ПО или адаптеров, поддерживающих бренд.

Каждый DTC представляет собой пятизначный алфавитно-цифровой код стандарта OBD-2, где первый символ указывает на систему: P (двигатель/трансмиссия), C (шасси), B (кузов), U (сеть). Последующие цифры детализируют тип неисправности: например, P0301 расшифровывается как пропуски воспламенения в 1-м цилиндре. Критически важно учитывать статус ошибки (активная/пассивная) и условия её регистрации.

Интерпретация результатов диагностики

После извлечения кодов выполняется их расшифровка с использованием:

Онлайн-баз данных (например, Ford TSB или ALLDATA)
Диагностических программ (Ford IDS, Forscan)
Мануалов по ремонту конкретной модели

Типовые категории ошибок двигателя Ford:

Код	Группа неисправностей	Пример
P01XX	Топливная система	P0171 - бедная смесь
P02XX-P03XX	Система зажигания	P0300 - множественные пропуски
P04XX	Система рециркуляции газов	P0401 - недостаточный EGR-поток
P06XX-P08XX	Электронные компоненты	P0607 - неисправность контроллера

Важные нюансы:

Коды указывают на симптом, а не на конкретную поломку – требуется дополнительная проверка датчиков и исполнительных механизмов
После ремонта обязательна очистка ошибок и тест-драйв для проверки повторной генерации DTC
Ошибки типа U-серии требуют проверки CAN-шины и целостности проводки

Проверка параметров электронных систем в реальном времени

Сканирование данных в реальном времени (Data Stream) позволяет отслеживать текущие показания датчиков и работу исполнительных механизмов без кодированных ошибок. Диагност наблюдает за изменяющимися параметрами (обороты двигателя, температура ОЖ, положение дросселя, сигналы кислородных датчиков и т.д.) непосредственно во время работы двигателя или движения автомобиля.

Для анализа используются специализированные сканеры (например, Ford IDS, Forscan, Autocom) или мультимарочные устройства с поддержкой протоколов Ford (HS-CAN, MS-CAN). Критически важно контролировать корректность связи с ЭБУ и актуальность ПО диагностического оборудования для избежания искажения данных.

Ключевые аспекты мониторинга

Соответствие показаний нормативам: Сравнение значений с техническими требованиями Ford (например, напряжение датчика массового расхода воздуха на холостом ходу: 0.8-1.2V)
Динамика изменений: Анализ скорости реакции компонентов (время отклика клапана VVT, коррекция топливоподачи)
Синхронизация систем: Проверка согласованности работы узлов (соотношение сигналов датчиков распредвала/коленвала)

Параметр	Типичный диапазон (бензиновый двигатель)	Цель проверки
STFT (краткосрочная топливная коррекция)	-10% до +10%	Баланс топливовоздушной смеси
Напряжение датчика O2	0.1V - 0.9V (цикличное изменение)	Исправность катализатора и лямбда-зондов
Угол опережения зажигания	5°-15° на холостом ходу	Качество топлива и детонация

Важно: При тестировании систем ESP, ABS или трансмиссии необходимо выполнять дорожные тесты с параллельной фиксацией данных. Особое внимание уделяют параметрам, недоступным при стационарной диагностике (например, работа адаптивной подвески или активного рулевого управления).

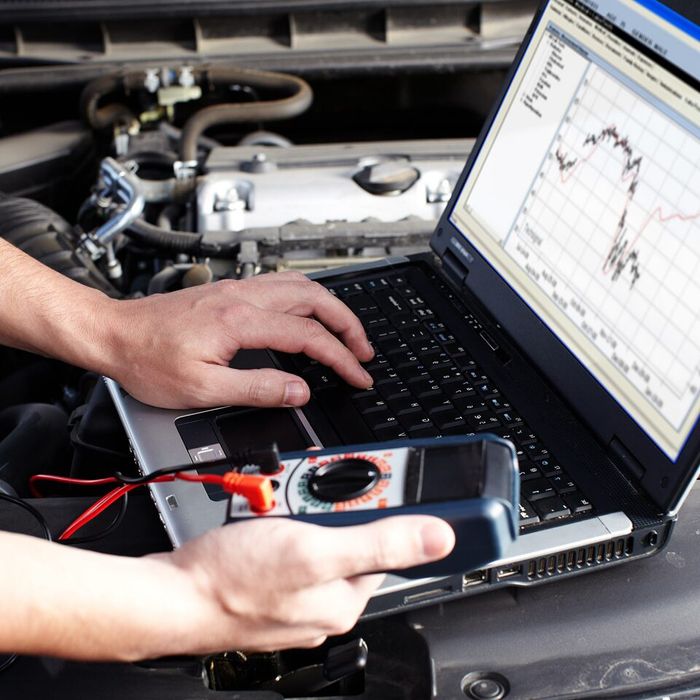

Для выявления плавающих неисправностей используют графическое отображение параметров (графики), где визуально идентифицируются аномалии: скачки напряжения, задержки отклика ЭБУ или рассогласование показаний взаимосвязанных датчиков. Сохранение логов данных обязательно для последующего углубленного анализа.

Диагностика работы трансмиссии и ABS модулей

Компьютерная диагностика трансмиссии Ford включает сканирование электронных блоков управления (ЭБУ) коробки передач для выявления ошибок в работе мехатроника, соленоидов, датчиков скорости и температурных режимов. Специализированное ПО считывает актуальные параметры работы АКПП: давление масла, положение селектора, износ фрикционов и адаптационные характеристики, что позволяет оценить состояние агрегата без разборки.

Диагностика ABS/ESP модулей направлена на проверку работоспособности датчиков колес, гидравлического блока, насоса и систем стабилизации. Анализируется корректность сигналов о скорости вращения колес, исправность клапанов модулятора и функциональность датчиков поперечного ускорения/рысканья, критически важных для безопасности.

Ключевые аспекты проверки

Для трансмиссии:

Считывание кодов неисправностей (P07XX, P17XX)
Анализ параметров в реальном времени:
- Температура трансмиссионной жидкости
- Текущее передаточное число
- Скольжение фрикционных дисков
Проверка адаптационных значений переключений
Тест соленоидов управления давлением

Для ABS/ESP:

Диагностика датчиков колес:
- Сопротивление обмотки (850-1350 Ом)
- Амплитуда сигнала при вращении
Тестирование гидроблока:
1. Активация насоса тормозной системы
2. Проверка электроклапанов каждого контура
Калибровка датчика угла поворота руля

Пример интерпретации данных: Отклонение показаний датчиков ABS более 2-3 км/ч между осями указывает на неисправность. Превышение температуры ATF свыше 135°C сигнализирует о перегреве трансмиссии.

Компонент	Критичные ошибки	Метод проверки
Модуль TCM	P0751-P0761 (соленоиды)	Активация соленоидов через сканер
Датчик ABS	C0035-C0040 (обрыв цепи)	Осциллограф на разъеме ЭБУ
Блок ESP	U0121 (потеря связи)	Диагностика CAN-шины

Тестирование бортовых сетей и дополнительных блоков управления

Проверка сетевой инфраструктуры (CAN, LIN, FlexRay) выполняется для выявления обрывов, коротких замыканий, коррозии контактов и нарушений импеданса. Сканер считывает параметры скорости передачи данных, уровень нагрузки шины и идентифицирует конфликтующие модули, вызывающие "засорение" сети некорректными сообщениями. Анализируется соответствие реальных топологий заводским схемам подключения.

Диагностика дополнительных ECU (отопителя, парктроников, мультимедиа, камер, адаптивного освещения) включает мониторинг live-данных, сравнение показаний с эталонными значениями, проверку калибровок и тестирование функций через активные команды. Особое внимание уделяется модулям, интегрированным с основными системами безопасности (например, камеры в системе предаварийной подготовки).

Ключевые этапы диагностики

Протоколы коммуникации:

Верификация стабильности CAN-шины при пиковых нагрузках
Тестирование LIN-соединений с подчиненными устройствами (датчики стеклоподъемников)
Проверка изоляции Ethernet-каналов для систем ADAS

Алгоритм тестирования модулей:

Сканирование на наличие U-кодов (ошибки связи)
Проверка качества питания и "массы" блока
Анализ конфигурации ПО и соответствия VIN
Тест-драйв с регистрацией параметров в реальных условиях

Тип блока	Критичные параметры	Инструменты
BCM (Body Control)	Состояние реле, обработка сигналов с датчиков	IDS, осциллограф
APIM (SYNC)	Скорость обмена с CAN, ошибки прошивки	FDRS, сканер ELM327
IPMA (Камеры)	Калибровка, качество видео-потока	Фирменный калибровочный стенд

Список источников

При подготовке материалов по компьютерной диагностике Ford использовались специализированные технические ресурсы и документация, обеспечивающие достоверность информации о методах и оборудовании для полной проверки автомобилей.

Основные источники включают официальные руководства, отраслевые стандарты и практические пособия по работе с диагностическими системами, адаптированные для современных моделей Ford.

Официальные руководства Ford по эксплуатации и техническому обслуживанию (ESM, Workshop Manuals)
Документация к диагностическому оборудованию: IDS (Integrated Diagnostic System), FDRS (Ford Diagnostic and Repair System), мультимарочные сканеры
Специализированная литература: "Диагностика электронных систем автомобиля" (автор: Ходасевич А.Г.), "OBD-II и EOBD: руководство по диагностике"
Технические бюллетени TSB (Technical Service Bulletins) от Ford Motor Company
Отраслевые стандарты SAE J1962 (OBD-II разъем), SAE J1979 (диагностические режимы)
Практические руководства по работе с ПО Forscan, FordScan
Учебные материалы авторизованных учебных центров Ford (технические семинары, презентации)
