ВАЗ-2101 - Легендарная Копейка — Икона Советских Дорог

Статья обновлена: 18.08.2025

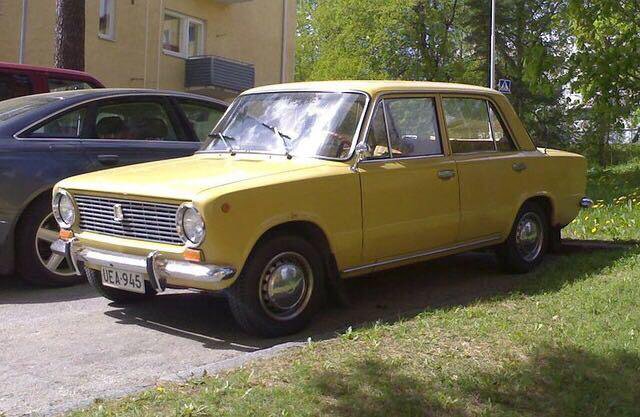

ВАЗ-2101 «Копейка» – не просто автомобиль. Это символ эпохи, четыре колеса истории, изменившие жизнь миллионов советских людей. Первый серийный легендарный автомобиль Волжского автозавода стал настоящим прорывом в отечественном автопроме.

Рожденный на основе итальянского Fiat 124, но глубоко переработанный для суровых дорог СССР, «Жигуль» первой модели заслужил народное прозвище «Копейка». Его появление в 1970 году открыло эпоху массовой автомобилизации страны, превратив машину из роскоши в доступное средство передвижения для трудящихся.

История создания первой Жигули

В 1966 году Советский Союз заключил соглашение с итальянским концерном Fiat о строительстве автозавода в Тольятти и производстве модели Fiat 124. Эта машина, признанная "Автомобилем года-1967" в Европе, стала основой для будущей "копейки". Советские инженеры провели масштабные испытания Fiat 124 в экстремальных условиях: на ухабистых дорогах, при морозах до -40°C и высокой запылённости.

Тесты выявили необходимость серьёзных доработок: усиление кузова и подвески, замена дисковых тормозов на барабанные для задних колёс, модернизация двигателя. Были полностью перепроектированы 800 узлов из 900. Особое внимание уделили дорожному просвету – его увеличили на 30 мм для российского бездорожья. Руководство проектом осуществлял главный конструктор ВАЗ Владимир Соловьёв.

Ключевые этапы адаптации

• Двигатель: 1.2-литровый мотор получил увеличенный ход поршня и усиленные подшипники
• Трансмиссия: Задний мост заменён на более прочный, с изменённым передаточным числом
• Кузов: Добавлены грязезащитные фартуки и усилены лонжероны
• Электрика: Переход на 12-вольтовую систему и реле-регулятор вместо итальянского генератора

Параметр	Fiat 124	ВАЗ-2101
Дорожный просвет	145 мм	175 мм
Задние тормоза	Дисковые	Барабанные
Картер двигателя	Алюминиевый	Чугунный

19 апреля 1970 года с конвейера сошли первые шесть автомобилей. Хотя официальное название было "ВАЗ-2101", в народе модель мгновенно прозвали "копейкой" – за характерную округлую форму передних фар и доступность. За первые 10 лет выпущено 2,7 млн экземпляров, что сделало её символом эпохи и основой для всех последующих моделей Жигулей.

Технические характеристики базовой модели

Базовая модификация ВАЗ-2101 оснащалась четырехтактным четырехцилиндровым карбюраторным двигателем с верхним расположением распредвала. Объем силового агрегата составлял 1,2 литра, что обеспечивало мощность 64 лошадиные силы при 5600 оборотах в минуту.

Конструкция включала задний привод и четырехступенчатую механическую коробку передач. Тормозная система использовала барабанные механизмы на всех колесах, а подвеска сочеталась с реечным рулевым управлением.

Детальные параметры

Двигатель	1.2L (1198 см³), рядный 4-цилиндровый
Мощность	64 л.с. при 5600 об/мин
Крутящий момент	89 Н·м при 3400 об/мин
Трансмиссия	4-ступенчатая МКПП
Габариты (Д×Ш×В)	4073 × 1611 × 1440 мм
Колесная база	2424 мм
Снаряженная масса	955 кг
Макс. скорость	140 км/ч
Разгон 0-100 км/ч	22 сек
Расход топлива	7.5 л/100 км (смешанный цикл)

Устройство рядного 4-цилиндрового двигателя

Двигатель ВАЗ-2101 – рядный 4-цилиндровый карбюраторный агрегат с верхним расположением клапанов (OHV). Рабочий объем составляет 1198 см³, мощность – 64 л.с. при 5600 об/мин. Конструкция основана на чугунном блоке цилиндров с "мокрыми" гильзами, алюминиевой головкой блока и цепным приводом ГРМ.

Силовой агрегат включает кривошипно-шатунный механизм (КШМ) с коленчатым валом на пяти опорах, шатунами из стали 45Г2 и поршнями из алюминиевого сплава. Газораспределительный механизм использует нижний распредвал, толкатели и коромысла. Мотор оснащен комбинированной системой смазки под давлением и жидкостным охлаждением с центробежным насосом.

Ключевые компоненты и системы

• Блок цилиндров – чугунная основа с водяными рубашками, масляными каналами и постелями коленвала
• КШМ – коленвал с противовесами, шатуны с подшипниками скольжения, поршни с тремя кольцами
• ГРМ – распредвал, цепь ГРМ с натяжителем, клапаны (8 шт.) с пружинами и регулировочными болтами
• Система смазки – шестеренчатый маслонасос, полнопоточный фильтр, маслозаборник с редукционным клапаном
• Система охлаждения – центробежный насос, термостат, радиатор с расширительным бачком
• Система питания – карбюратор ДААЗ-2101, бензонасос диафрагменного типа

Характеристика	Значение
Диаметр цилиндра	76 мм
Ход поршня	66 мм
Степень сжатия	8.5
Порядок работы цилиндров	1-3-4-2
Регулировка клапанов	Ручная, щупом 0.15 мм

Головка блока крепится на асбостальную прокладку через 10 болтов. Особенность конструкции – вертикальный впускной коллектор и раздельные каналы охлаждения для каждого цилиндра. Момент затяжки головки – 71.5 Н·м в три этапа по схеме "от центра к краям".

Система зажигания использует прерыватель-распределитель с центробежным и вакуумным регуляторами опережения. Тепловые зазоры клапанов контролируются каждые 10 000 км пробега. Ресурс двигателя при своевременном обслуживании достигает 150 000 км.

Карбюратор ДААЗ-2101: принцип работы

Карбюратор ДААЗ-2101 (модель «Озон») использует принцип пневматического торможения топлива. Разрежение, создаваемое двигателем во впускном тракте, воздействует на эмульсионные колодцы через главные воздушные жиклеры. Это обеспечивает дозированную подачу топлива пропорционально воздушному потоку через диффузоры.

Поплавковая камера поддерживает стабильный уровень топлива. При открытии дроссельной заслонки воздушный поток усиливается, увеличивая разрежение в диффузорах. Топливо втягивается через главные жиклеры, смешиваясь с воздухом из эмульсионных трубок. Образовавшаяся эмульсия распыляется в смесительной камере.

Ключевые системы карбюратора

Система	Функция
Главная дозирующая	Подача топливовоздушной смеси на средних и высоких нагрузках через распылители первичной и вторичной камер
Холостого хода	Обеспечение работы двигателя при закрытых дроссельных заслонках через отдельный канал с топливным и воздушным жиклерами
Экономайзер	Принудительное обогащение смеси при нагрузках свыше 85% через шариковый клапан и дополнительный канал
Ускорительный насос	Мгновенный впрыск топлива при резком открытии заслонки для предотвращения «провала»
Пусковая	Обогащение смеси при холодном запуске с помощью воздушной заслонки и механизма приоткрытия дросселя

Переключение между камерами синхронизировано: вторичная камера активируется при ⅔ хода дроссельной заслонки через механический привод. Эмульгирование топлива перед распылением обеспечивает стабильность состава смеси на всех режимах работы двигателя.

Особенности 4-ступенчатой КПП

Четырёхступенчатая механическая коробка передач ВАЗ-2101 отличалась простотой и надёжностью конструкции. Она использовала классическую схему с тремя валами (первичным, вторичным и промежуточным), обеспечивая чёткое включение передач за счёт механических тяг и тросов управления.

Синхронизаторы устанавливались только на высшие передачи (3-ю и 4-ю), что требовало от водителя навыка двойного выжима сцепления при переключении на пониженные передачи. Задний ход включался без синхронизатора, сопровождаясь характерным лёгким скрежетом при неправильной технике.

Ключевые характеристики трансмиссии

• Передаточные числа:
  • 1-я: 3,75
  • 2-я: 2,30
  • 3-я: 1,49
  • 4-я: 1,00
  • Задний ход: 3,87
• Особенности эксплуатации:
  • Ход кулисы переключения – 90 мм для точного позиционирования
  • Регулировка тросов и тяг требовалась каждые 30 000 км
  • Рекомендованное масло – трансмиссионное GL-4 (ТАД-17И)

Параметр	Значение
Вес КПП (сухой)	32 кг
Объём масла	1,35 л
Способ управления	Напольный рычаг
Расположение рычага	Прямое (без удлинителей)

Картер коробки отлит из алюминиевого сплава, шестерни изготовлены методом объёмной штамповки. Ресурс КПП достигал 150-200 тыс. км при своевременной замене масла и регулировке механизмов.

Тормозная система барабанного типа

Конструкция задних тормозов "копейки" включала два симметричных барабана, внутри которых размещались фрикционные колодки полукруглой формы. При нажатии на педаль гидравлический поршень в колесном цилиндре раздвигал колодки, прижимая их рабочую поверхность к внутренней стенке вращающегося барабана. Возникающая сила трения обеспечивала замедление вращения колеса.

Система требовала периодической ручной регулировки зазора между колодками и барабаном через эксцентрик на задней стенке ступицы, так как естественный износ увеличивал этот промежуток. Это проявлялось увеличением хода педали тормоза и снижением эффективности замедления. Отсутствие саморегулирующегося механизма было характерной особенностью базовой конструкции.

Ключевые особенности и обслуживание

• Колодки изготавливались из асбестосодержащего композита, требовали замены при истирании фрикционного слоя до заклепок.
• Тормозные барабаны отливались из чугуна, при глубоких бороздах или превышении допустимого диаметра протачивались на станке.
• Гидравлические цилиндры подвержены коррозии и закисанию, особенно при редкой эксплуатации, что приводило к подклиниванию поршней.

Плановое обслуживание включало очистку механизма от пыли, проверку целостности пыльников, смазку пальцев колодок и регулировочных эксцентриков графитовой смазкой. Категорически запрещалось попадание масла на фрикционные поверхности – это вызывало полную потерю эффективности торможения.

Параметр	Характеристика
Диаметр барабана	230 мм
Толщина колодки (новая)	6 мм
Минимальная толщина фрикционного слоя	1.5 мм
Допустимый износ барабана	231.5 мм (макс. диаметр)

Подвеска переднего моста конструкции

Передняя подвеска ВАЗ-2101 выполнена по независимой схеме с двумя поперечными рычагами на каждое колесо. Нижний рычаг – сдвоенный и шарнирно крепится к поперечине кузова, верхний – более короткий, монтируется через резинометаллические шарниры. Такая конструкция обеспечивает минимальное влияние неровностей дороги на положение противоположного колеса.

В качестве упругого элемента используются цилиндрические витые пружины, установленные между нижним рычагом и кузовом. Демпфирование колебаний реализовано через телескопические гидравлические амортизаторы двустороннего действия, интегрированные внутрь пружин. Для компенсации кренов в поворотах применен П-образный стабилизатор поперечной устойчивости, соединенный стойками с рычагами.

Ключевые особенности

• Кинематика рычагов: разная длина верхнего и нижнего рычагов автоматически корректирует развал колес при ходах подвески.
• Шаровые опоры: нижняя – разборная на болтах, верхняя – неразборная, обе обеспечивают свободу поворота колес.
• Регулировки: предусмотрена настройка углов развала (эксцентриком на оси верхнего рычага) и схождения (рулевыми тягами).

Компонент	Тип/Конструкция
Рычаги	Стальные, кованые (нижний сдвоенный)
Амортизаторы	Телескопические, двухтрубные
Стабилизатор	Торсионный, Ø 22 мм
Опоры	Резинометаллические сайлентблоки (12 шт)

Главное преимущество – сочетание компактности, ремонтопригодности и плавности хода. Жесткость пружин (22 кг/см) и демпфирование амортизаторов рассчитаны под отечественные дороги, обеспечивая баланс комфорта и управляемости.

Редуктор заднего моста ВАЗ-2101

Редуктор заднего моста на «копейке» представляет собой неразборную чугунную конструкцию гипоидного типа с передаточным числом 4,3. Он жестко крепится к балке заднего моста болтами и обеспечивает передачу крутящего момента от карданного вала к полуосям колес. Главная пара состоит из ведущей конической шестерни (с 10 зубьями) и ведомой (с 43 зубьями), что гарантирует плавность хода и сниженный шум при работе.

Смазка узла осуществляется трансмиссионным маслом ТАД-17И (объем 1,3 л), заливаемым через контрольное отверстие до уровня заливной пробки. Особенность конструкции – отсутствие регулировочных шайб: зацепление шестерен регулируется исключительно подбором толщины прокладки между фланцем ведущей шестерни и корпусом редуктора. Это требовало высокой точности при заводской сборке, но упрощало обслуживание в условиях гаража.

Ключевые характеристики и особенности

Надежность и ресурс редуктора напрямую зависели от качества масла и своевременной замены сальников (ведущей шестерни и полуосей). При пробеге свыше 150 тыс. км частыми проблемами становились:

• Износ подшипников дифференциала (характерный гул на скорости свыше 60 км/ч)
• Выработка зубьев главной пары
• Течь масла через изношенные сальники

Регулировочные параметры при ремонте:

Люфт ведущей шестерни	0,01–0,05 мм
Боковой зазор в зацеплении шестерен	0,08–0,13 мм
Усилие проворачивания фланца	0,6–1,2 Н·м

Дифференциал конического типа равномерно распределял момент между полуосями, обеспечивая устойчивость на скользком покрытии. Для замены редуктора требовался демонтаж всего моста, но конструкция позволяла устанавливать тюнинговые пары (например, 3,9) для улучшения динамики.

Электрооборудование и генератор

Электросистема ВАЗ-2101 использовала однопроводную схему с номинальным напряжением 12 В. Масса автомобиля выступала в качестве второго проводника, что упрощало конструкцию и снижало вес. Основные компоненты включали аккумуляторную батарею 6СТ-55, генератор переменного тока, реле-регулятор, а также систему зажигания и освещения.

Генератор Г-221 мощностью 550 Вт обеспечивал питание всех потребителей и зарядку АКБ. Он приводился в действие клиновым ремнём от шкива коленвала, работая в паре с вибрационным реле-регулятором РР-380. Эта система поддерживала стабильное напряжение в диапазоне 13.5–14.7 В независимо от оборотов двигателя.

Ключевые особенности генератора

Конструктивные решения включали:

• Встроенные выпрямительные диоды для преобразования переменного тока в постоянный
• Двухступенчатое реле-регулятор с функцией отсечки тока
• Систему принудительного охлаждения крыльчаткой на роторе
• Регулируемое крепление для натяжения приводного ремня

Типичные неисправности чаще всего были связаны с:

1. Износом щёток и токосъёмных колец
2. Пробоем диодного моста
3. Ослаблением натяжения ремня (признак – свист при нагрузке)
4. Окислением контактов реле-регулятора

Параметр	Значение
Максимальный ток	42 А
Частота самовозбуждения	1300 об/мин
Ресурс щёток	50–60 тыс. км
Усилие натяжения ремня	10–15 кгс

Для обслуживания требовалась периодическая очистка контактов и проверка натяжения ремня. Ресурс генератора при своевременном ТО достигал 200 тыс. км, а взаимозаменяемость с моделями Г-222 и Г-221А упрощала ремонт.

Кузовные панели: технология производства

Основой для кузовных элементов ВАЗ-2101 служили крупные штампованные детали, изготавливаемые из листовой стали толщиной 0,8–1,2 мм. Процесс начинался с раскроя рулонного металла на заготовки требуемого размера на гильотинных ножницах. Эти заготовки поступали на прессы усилием до 1000 тонн, где с помощью комплекта штампов (черновых, чистовых, подрезных и пробивных) формировалась окончательная геометрия панелей: крылья, двери, капот, крышка багажника, элементы пола и боковин.

Штамповка производилась на автоматизированных линиях с последовательной установкой заготовок в прессовые формы. Ключевым требованием была точность изготовления оснастки и контроль качества вытяжки для предотвращения образования трещин, гофр и коробления металла. После штамповки детали проходили обрубку заусенцев, очистку и контроль геометрии на шаблонах. Особое внимание уделялось формированию усилителей жесткости и технологических отбортовок, обеспечивающих необходимую прочность и правильное сопряжение панелей при сварке.

Ключевые этапы и особенности

Технологический цикл включал несколько критически важных операций:

1. Контроль металла: проверка толщины и однородности стального листа перед штамповкой.
2. Смазка заготовок: нанесение специальных составов для снижения трения и износа штампов.
3. Многооперационная штамповка: сложные панели (например, боковина кузова) создавались за 5-7 переходов в разных штампах.
4. Коррозионная защита: оцинкованная сталь применялась только для отдельных элементов (капот, крышка багажника), большинство панелей грунтовалось после сборки кузова.

Характерные проблемы производства:

• Риск утонения металла на радиусах изгиба из-за неправильной настройки пресса.
• Требовательность к точности сопряжения ответных деталей (дверные проемы, петлевые узлы).
• Необходимость ручной доводки кромок и отверстий перед передачей на сборочный конвейер.

Элемент кузова	Толщина стали (мм)	Кол-во штамповочных операций
Крыло переднее	0,8	4
Дверь	1,0	6
Порог	1,2	3
Капот	0,8 (оцинк.)	5

Знакомство с заводской документацией

Заводская документация ВАЗ-2101 являлась фундаментом для понимания, эксплуатации, обслуживания и ремонта автомобиля на протяжении всего его жизненного цикла. Эти документы, созданные инженерами и технологами Волжского автозавода, содержали исчерпывающую информацию, необходимую как владельцам, так и сервисным специалистам. Они строго регламентировали все аспекты взаимодействия с машиной.

Основу документации составляли несколько ключевых изданий, каждое из которых решало свои задачи. Без обращения к этим первоисточникам грамотное обслуживание "Копейки", особенно в условиях дефицита запчастей и квалифицированных кадров за пределами крупных городов, было крайне затруднительно. Изучение "бумаг" от завода-изготовителя было обязательным этапом для любого ответственного владельца или механика.

Ключевые типы заводской документации

Эксплуатационная документация:

• Руководство по эксплуатации ВАЗ-2101: Базовый документ для владельца. Содержал описание агрегатов, органов управления, правил обкатки, эксплуатации, ТО, рекомендации по топливу и смазкам, основные регулировки, характеристики, возможные неисправности и методы их устранения. Часто включал схемы электрооборудования.
• Руководство по ремонту ВАЗ-2101: Гораздо более детальное издание для механиков. Подробное описание узлов и агрегатов, последовательности разборки/сборки, регулировок, требований к инструменту, нормативам затяжки резьбовых соединений. Содержало специфические ремонтные размеры, допуски и посадки.
• Каталог деталей и сборочных единиц ВАЗ-2101 (КД): Неоценимый справочник. Представлял собой иллюстрированные схемы агрегатов с нумерацией всех деталей, их заводскими номерами, наименованиями и, часто, количеством на автомобиль. Ключевой инструмент для идентификации и заказа запчастей.
• Технический паспорт транспортного средства: Основной документ, выдаваемый при продаже автомобиля. Содержал идентификационные данные (VIN, номера кузова, двигателя, шасси/рамы), дату выпуска, сведения о владельце, отметки о регистрации в ГАИ/ГИБДД и прохождении техосмотра.

Технологическая и конструкторская документация (ТД и КД):

• Технические Условия (ТУ): Стандарты завода, регламентирующие требования к материалам, готовым деталям, узлам, процессам изготовления и контроля качества. Не предназначены для широкого пользования, но являлись основой производства.
• Чертежи и схемы: Подробные инженерные чертежи деталей и сборочных единиц, принципиальные электрические схемы, гидравлические схемы тормозной системы. Обычно доступны только сервисным станциям или заводу.

Особенности и значение:

• Детализированность: Документация отличалась высокой степенью детализации, особенно руководства по ремонту и каталоги.
• Наглядность: Широко использовались схемы, рисунки, таблицы. Каталог деталей был практически полностью графическим.
• Нормативность: Все процедуры ТО и ремонта, зазоры, моменты затяжки, допуски были строго регламентированы.
• Источник истины: Для поколений автомехаников и владельцев заводские мануалы были единственным достоверным источником информации.
• Коллекционная ценность: Оригинальные, хорошо сохранившиеся экземпляры документации, особенно ранних годов выпуска, сегодня являются предметом коллекционирования.

Документ	Основное назначение	Основной пользователь
Руководство по эксплуатации	Обучение вождению, повседневная эксплуатация, базовое ТО	Владелец автомобиля
Руководство по ремонту	Диагностика, разборка/сборка, сложный ремонт, регулировки	Механик, опытный владелец
Каталог деталей (КД)	Идентификация деталей, заказ запчастей	Владелец, механик, продавец запчастей
Технический паспорт	Юридическая идентификация ТС, регистрация	Владелец, органы ГИБДД

Порядок проведения ТО по регламенту

Техническое обслуживание (ТО) ВАЗ-2101 строго регламентировано заводом-изготовителем и включает комплекс операций для поддержания работоспособности автомобиля. Основными видами являются ежедневное обслуживание (ЕО), первое ТО (ТО-1), второе ТО (ТО-2) и сезонное обслуживание (СО), выполняемые через определенные пробеговые интервалы.

Периодичность ТО-1 установлена через каждые 10 000 км пробега, ТО-2 – через каждые 20 000 км. Сезонное обслуживание проводится дважды в год перед сменой времени года. Каждый вид ТО имеет четкий перечень контролируемых узлов, регулировочных работ и операций по замене расходных материалов.

Этапы проведения ТО-1 и ТО-2

Обязательные работы для ТО-1:

1. Проверка уровня и герметичности:
   • Моторное масло и фильтр (замена)
   • Охлаждающая жидкость
   • Тормозная жидкость
2. Диагностика систем:
   • Эффективность торможения и износ колодок
   • Работа сцепления и свободный ход педали
   • Состояние рулевых тяг и наконечников
3. Регулировка:
   • Натяжение ремня генератора
   • Свободный ход рулевого колеса

Дополнительные работы для ТО-2 (включая операции ТО-1):

Система	Операции
Двигатель	Замена воздушного фильтра, проверка зазоров в клапанном механизме, диагностика карбюратора
Трансмиссия	Контроль уровня масла в КПП, проверка сальников полуосей
Ходовая часть	Диагностика шаровых опор, втулок стабилизатора, состояния амортизаторов
Электрика	Чистка клемм АКБ, проверка свечей зажигания, регулировка фар

При сезонном ТО дополнительно заменяются масло и технические жидкости с учетом вязкости по сезону, проверяется плотность электролита АКБ, устанавливается соответствующая резина и корректируется давление в шинах. Все выявленные неисправности устраняются сразу после согласования с владельцем.

Регулировка клапанов двигателя ВАЗ-2101

Регулировка тепловых зазоров клапанов – обязательная процедура для поддержания нормальной работы двигателя "Копейки". Зазоры изменяются из-за естественного износа кулачков распредвала, толкателей и торцов клапанов, что приводит к снижению мощности, повышенному шуму и повышенному расходу топлива.

Для регулировки потребуются: набор щупов (0,15 мм для впускных и 0,20 мм для выпускных клапанов), ключ на 13, специальный ключ для поворота коленвала, а также регулировочные шайбы необходимой толщины. Двигатель должен быть холодным (температура 15-20°C).

Порядок выполнения работ

1. Снимите клапанную крышку и воздушный фильтр для доступа.
2. Поворачивайте коленвал ключом до совпадения метки на шкиве с длинной риской на блоке цилиндров (ВМТ 4-го цилиндра).
3. Проверяйте зазоры для клапанов 4-го цилиндра (8-й и 7-й считая от шкива) и 3-го цилиндра (6-й и 5-й).
4. Щуп должен входить с лёгким сопротивлением. Если зазор не соответствует норме:
   • Нажмите специальным приспособлением на толкатель, утопив его вниз.
   • Фиксируете толкатель от проворота отвёрткой через прорезь.
   • Извлекаете старую шайбу пинцетом и устанавливаете новую расчётной толщины.
5. Поверните коленвал на 180° (метка на шкиве – против короткой риски) и отрегулируйте клапаны 1-го цилиндра (1-й и 2-й).
6. Ещё поворот на 180° – регулировка клапанов 2-го цилиндра (3-й и 4-й).

Нормы зазоров:

Тип клапана	Зазор (мм)
Впускной	0,15
Выпускной	0,20

Проверяйте зазоры после замены шайб повторным проворачиванием коленвала! После сборки запустите двигатель – правильная регулировка характеризуется ровным звуком работы без стуков.

Замена приводных ремней ГРМ на ВАЗ-2101

Замена ремня ГРМ на "Копейке" – критически важная процедура для предотвращения серьезных поломок двигателя. Рекомендуемый интервал замены составляет 50 000 км, но визуальную проверку на трещины, расслоения и следы масла следует проводить каждые 10 000 км.

Обрыв ремня приводит к встрече клапанов с поршнями, деформации стержней клапанов и повреждению направляющих втулок. На двигателях ВАЗ-2101 с 8-клапанной головкой это гарантированно вызывает необходимость капитального ремонта.

Инструменты и материалы

• Новый ремень ГРМ (оригинальный номер 2101-1006040)
• Ключи на 13, 17, 19
• Трещоточный ключ с головкой на 10
• Домкрат, упоры и съемник шкива коленвала
• Чистая ветошь и щетка

Порядок работ

1. Снять защитный кожух ремня ГРМ (4 болта под ключ 10)
2. Проверить совпадение меток:
   • На шкиве коленвала – точка напротив отлива блока цилиндров
   • На шестерне распредвала – риска напротив прилива на корпусе подшипников
3. Ослабить болт натяжного ролика (ключ 13)
4. Снять старый ремень, избегая проворачивания валов
5. Очистить зубья шестерен от грязи
6. Установить новый ремень по меткам в последовательности:
   1. Коленчатый вал
   2. Натяжной ролик
   3. Распределительный вал
7. Отрегулировать натяжение: при повороте на 90° между роликом и коленвалом ремень должен прогибаться на 6-8 мм
8. Затянуть болт натяжителя (момент 35-45 Н·м)
9. Провернуть коленвал на 2 оборота ключом и повторно проверить метки
10. Установить кожух и шкив генератора

Параметр	Значение
Количество зубьев	111
Ширина ремня	19 мм
Допустимое отклонение меток	±1 зуб

После запуска двигателя прислушайтесь к посторонним шумам в зоне ремня. Свист указывает на слабое натяжение, гудение – на перетяжку. Корректировку выполняйте только при выключенном двигателе!

Настройка карбюратора Озон на ВАЗ-2101

Карбюратор Озон обеспечивает стабильную работу двигателя Копейки при правильной регулировке. Основные регулировочные элементы включают винты количества и качества смеси холостого хода, поплавковый механизм и дроссельные заслонки. Точная настройка требует понимания взаимодействия этих компонентов и влияния на состав топливно-воздушной смеси.

Перед началом работ убедитесь в исправности системы зажигания, чистоте воздушного фильтра и отсутствии подсоса воздуха. Прогрейте двигатель до рабочей температуры (80-90°C). Отключите все потребители энергии (фары, печку). Для регулировки потребуется тахометр и отвертка.

Ключевые этапы регулировки

Регулировка холостого хода:

1. Запустите двигатель, полностью затяните винт "качества" смеси (винт состава).
2. Отверните винт на 2-3 оборота для базовой настройки.
3. Винтом "количества" (упор дросселя) установите обороты ~1000 об/мин.
4. Медленно закручивайте винт качества до падения оборотов.
5. Найдите положение винта качества с максимальными оборотами (используя тахометр).
6. Винтом количества снизьте обороты до 750-800 об/мин.

Проверка поплавковой камеры:

• Снимите крышку карбюратора, переверните её
• Расстояние от прокладки до поплавка должно составлять 6.5±0.25 мм (регулировка язычком)
• Ход поплавка - 8±0.5 мм (ограничивается упором)

Контрольные параметры:

Параметр	Нормальное значение
Обороты ХХ	750-800 об/мин
Содержание CO	0.5-1.2% (оптимально)
Уровень топлива в камере	25±1 мм от плоскости разъёма

После регулировки проверьте реакцию на резкое открытие дросселя – двигатель должен реагировать без провалов. При наличии газоанализатора доведите уровень CO до экологических норм. Неправильная настройка проявляется черным дымом (переобогащение) или хлопками в глушителе (обеднение).

Диагностика неисправностей стартера

Основные признаки проблем со стартером на ВАЗ-2101: полное отсутствие реакции при повороте ключа, щелчки без запуска мотора, медленное вращение коленвала или посторонние звуки (скрежет, жужжание). Перед проверкой стартера убедитесь в исправности АКБ (напряжение не ниже 12В под нагрузкой), чистоте клемм и надежности "массы".

Диагностику начинают с реле включения стартера. При повороте ключа в положение "стартер" должен раздаться четкий щелчок под капотом. Если его нет – проверьте подачу напряжения на управляющий контакт реле (провод от замка зажигания). Отсутствие щелчка при наличии напряжения укажет на неисправность реле.

Типовые неисправности и методы проверки

Стартер не срабатывает:

1. Подайте +12В напрямую на управляющий контакт втягивающего реле (тонкий провод). Если стартер запустился – неисправна цепь управления (замок зажигания, провода, реле).
2. При отсутствии реакции проверьте напряжение на силовом выводе втягивающего реле (толстый провод от АКБ). Если напряжение есть – неисправно реле или сам стартер.

Стартер щелкает, но не крутит двигатель:

• Подайте +12В напрямую на силовой контакт втягивающего реле (минуя управляющую цепь). Если стартер заработал – замените втягивающее реле.
• При отсутствии вращения: снимите стартер, проверьте состояние щеток (допустимая длина – от 12 мм), коллектора (чистота, отсутствие подгаров) и обмоток (тестером на замыкание/обрыв).

Стартер вращается, но не крутит коленвал:

Симптом	Вероятная причина	Проверка
Характерный металлический скрежет	Износ зубьев бендикса или венца маховика	Визуальный осмотр через смотровое окно КПП
Шум без зацепления	Залипание приводной вилки или поломка бендикса	Разбор стартера, оценка хода вилки

Медленное вращение коленвала:

• Проверьте падение напряжения на силовом кабеле стартера при запуске (норма – до 0.5В). Значительное падение укажет на окисленные клеммы или поврежденный кабель.
• Снимите стартер: заклинивание втулок якоря или загрязнение коллектора часто вызывают чрезмерное потребление тока и падение оборотов.

Ремонт рулевого механизма червячного типа

Червячный рулевой механизм "Копейки" требует регулярной диагностики люфта и герметичности. Основные признаки неисправности: стук в передней части, увеличенный свободный ход руля (более 10-15°), течь масла из картера или затруднённое вращение баранки. Перед началом работ подготовьте новый комплект сальников, регулировочные прокладки и рекомендованное масло (например, TAD-17i).

Демонтаж начинается с отсоединения рулевых тяг от сошки, снятия рулевого вала с карданного шарнира и откручивания крепёжных болтов механизма к лонжерону. Извлеките узел в сборе, предварительно слив масло через заливную пробку. Очистите корпус от грязи перед разборкой во избежание попадания абразива внутрь.

Разборка и диагностика компонентов

После снятия крышки картера последовательно извлеките:

• Ролик с осью и подшипниками
• Червяк с валом
• Регулировочный винт с контргайкой

Критичные точки износа:

• Боковой зазор между роликом и червяком (допуск не более 0.05 мм)
• Выработка на рабочих поверхностях червяка
• Состояние подшипников вала червяка (люфт/заедание)
• Износ посадочных мест сальников

Замена деталей выполняется при превышении допустимых параметров. Особое внимание уделите установке сальника вала сошки – его повреждение гарантирует течь масла. При сборке соблюдайте последовательность:

1. Установите червяк с предварительно отрегулированными подшипниками
2. Смонтируйте ролик с валом сошки
3. Отрегулируйте зацепление винтом на крышке

Параметр регулировки	Значение
Осевое перемещение червяка	0.02-0.05 мм
Усилие проворачивания вала	0.3-1.0 Н·м
Люфт руля после сборки	≤ 10°

После монтажа механизма на автомобиль заполните картер маслом до уровня контрольного отверстия. Обязательно проверьте соосность вала руля и червяка – перекос вызывает вибрации и ускоренный износ. Окончательную регулировку люфта выполняйте на стоящем на земле автомобиле при подключённых тягах.

Замена тормозных колодок своими руками

Перед началом работ подготовьте автомобиль: установите на ровную поверхность, зафиксируйте противооткатными башмаками, снимите декоративные колпаки и ослабьте болты крепления передних колес. Поднимите домкратом нужную часть авто, снимите колесо и очистите суппорт от грязи щеткой.

Осмотрите тормозной цилиндр на предмет подтеков тормозной жидкости. Если обнаружены повреждения, замените цилиндр. Проверьте состояние тормозного диска или барабана – глубокие борозды или трещины требуют проточки или замены.

Порядок замены передних колодок

Шаг 1: Открутите два направляющих болта суппорта ключом на 17 мм, снимите скобу. Аккуратно подденьте отверткой изношенные колодки и извлеките их вместе с пружинными пластинами.

Шаг 2: Зафиксируйте поршень суппорта монтировкой или С-образной струбциной, аккуратно утопив его в цилиндр. Это необходимо для монтажа новых утолщённых колодок.

Шаг 3: Установите новые колодки с антискрипными пластинами в обратном порядке. Соберите суппорт, затяните направляющие болты моментом 30 Н∙м. Проверьте свободный ход суппорта.

Замена задних барабанных колодок

Шаг 1: Снимите барабан (при закисании постучите резиновым молотком по фланцу). Отожмите стяжные пружины специнструментом или пассатижами, запомнив их расположение.

Шаг 2: Снимите регулировочную тягу с эксцентриком и распорную планку. Очистите механизм от пыли, проверьте состояние тросов ручника.

Шаг 3: Установите новые колодки, смазав точки контакта с опорными площадками графитной смазкой. Соберите узел в обратной последовательности, отрегулируйте зазор эксцентриком.

Завершение работ

Перед установкой колес несколько раз нажмите педаль тормоза для выбора зазора. Проверьте уровень тормозной жидкости в бачке – он не должен превышать MAX. Совершите тестовую поездку на малой скорости, убедившись в отсутствии вибраций и равномерном срабатывании тормозов.

Избегайте типичных ошибок: перепутывание левых/правых колодок, установка без антискрипных пластин, чрезмерное смазывание фрикционных поверхностей. После пробега 200 км повторно проверьте затяжку болтов суппорта.

Устранение течи сальников коленвала ВАЗ-2101

Замена переднего сальника коленчатого вала требует демонтажа ремня ГРМ, шкива и зубчатого шкива распредвала. После снятия защитной крышки и шкива коленвала извлекается изношенный сальник с помощью съемника или отвертки, затем посадочное место тщательно очищается от грязи и остатков масла. Новый сальник смазывается моторным маслом и запрессовывается заподлицо с помощью оправки.

Задний сальник меняется при снятой коробке передач и сцеплении. После демонтажа маховика и кожуха сальника старый уплотнитель извлекается аналогично переднему. Установка нового сальника осуществляется с равномерным усилием по всей окружности для предотвращения перекоса. Обязательна замена сальниковых манжет при каждом вскрытии узла.

Ключевые этапы работ

• Подготовка: снятие защиты двигателя, слив масла, фиксация ВМТ
• Демонтаж: ремня ГРМ, шкивов, маховика (для заднего сальника)
• Извлечение сальника: аккуратно без повреждения посадочных мест
• Очистка: обезжиривание коленвала и прилегающих поверхностей

Критичные моменты:

1. Соблюдение момента затяжки болтов маховика (72-87 Н∙м)
2. Контроль глубины посадки сальника (перекос недопустим)
3. Обязательная замена сальника при ремонте сцепления

Примечание: Для переднего сальника используйте артикул 2101-1005110, для заднего – 2101-1001090. После замены запустите двигатель и проверьте отсутствие подтеков при работе на холостом ходу и под нагрузкой.

Борьба с коррозией порогов и арок

Пороги и колесные арки "Копейки" – зоны повышенного риска из-за постоянного воздействия грязи, влаги и дорожных реагентов. Конструктивные особенности модели способствуют накоплению влаги в скрытых полостях, что при нарушении заводского покрытия быстро приводит к сквозной коррозии. Отсутствие своевременного вмешательства гарантирует стремительное прогрессирование ржавчины.

Эффективная защита требует комплексного подхода: от регулярной мойки скрытых полостей зимой до капитального восстановления поврежденных участков. Применение современных материалов значительно продлевает срок службы кузова, но требует строгого соблюдения технологии обработки.

Ключевые методы защиты

Профилактическая обработка:

• Промывка внутренних полостей порогов и арок водой под давлением после зимней эксплуатации
• Нанесение антикора через технологические отверстия 2 раза в год (осенью и весной)
• Использование мастики на битумной основе для наружной герметизации швов

Технология ремонта сквозной коррозии:

1. Вырезание поврежденного металла с захватом 20-30 мм неповрежденной зоны
2. Формирование заплаты из стали толщиной 0,8-1 мм с обязательными отбортовками
3. Обработка кромок цинкосодержащим грунтом перед сваркой
4. Сквозная проварка швов с последующей антикоррозийной обработкой внутренних слоев

Материал	Назначение	Срок защиты
Жидкий антикор (ML)	Обработка скрытых полостей	2-3 года
Эпоксидный грунт	Первичное покрытие металла	5-7 лет
Резиновая мастика	Защита днища и арок	3-4 года

Критические ошибки: установка пластиковых накладок на необработанные пороги (конденсат ускоряет коррозию), использование герметиков поверх ржавчины, игнорирование дренажных отверстий при обработке. После любого ремонта обязательна проверка целостности уплотнителей дверей и состояния лакокрасочного покрытия в местах стыков.

Модернизация системы отопления салона

Штатная система отопления "Копейки" обладала существенными недостатками: слабый воздушный поток, неравномерный прогрев салона и зависимость эффективности от оборотов двигателя. Основной причиной была примитивная конструкция отопителя с маломощным вентилятором и отсутствием распределительных заслонок. Летом система практически не обеспечивала вентиляцию, а зимой не справлялась с обледенением стекол при низких температурах.

Владельцы применяли несколько ключевых доработок для улучшения климата в салоне. Наиболее распространённой стала замена стандартного вентилятора на более производительный (например, от ВАЗ-2108) с установкой реле усиления. Параллельно утепляли корпус печки теплоизоляционными материалами и герметизировали воздуховоды для минимизации теплопотерь. Для борьбы с запотеванием стекол монтировали дополнительные дефлекторы или перенаправляли часть потока воздуха на боковые окна.

Основные направления модернизации

• Замена вентилятора: Установка турбины от иномарок или ВАЗ-2110 с доработкой креплений
• Модернизация радиатора: Монтаж медного аналога вместо штатного алюминиевого для улучшения теплоотдачи
• Управление воздушными потоками:
  • Врезка дополнительных заслонок в воздуховоды
  • Установка трёхрежимного крана печки

Проблема	Решение	Эффект
Низкая скорость потока	Монтаж вентилятора на 12 лопастей	+40% к объёму воздуха
Теплопотери	Обмотка корпуса фольгированным изолятором	Рост температуры на выходе на 5-7°C
Запотевание стёкол	Установка дефлекторов ВАЗ-2106	Ускорение осушения на 30%

Серьёзным шагом становилась замена штатных воздуховодов на гофрированные аналоги с большим сечением, что особенно актуально при установке мощных вентиляторов. Для автомобилей с кондиционером требовалась интеграция дополнительного радиатора в систему, что усложняло компоновку под капотом. Экстремальные доработки включали монтаж электрических предпусковых подогревателей или независимых отопителей типа "Вебасто", но такие решения значительно повышали стоимость проекта.

Тюнинг подвески: пружины и амортизаторы

Замена штатных пружин и амортизаторов – базовый этап модернизации подвески «Копейки», напрямую влияющий на управляемость и комфорт. Стандартные узлы, рассчитанные на дорожные условия 1970-х, не справляются с динамичной ездой по современному асфальту или неровным покрытиям, провоцируя клевки при торможении, раскачку кузова и потерю сцепления в поворотах.

Правильно подобранные компоненты устраняют избыточные крены, стабилизируют колею на высоких скоростях и улучшают обратную связь с дорогой. Ключевые параметры выбора – стиль эксплуатации (город, трасса, спорт), допустимая жесткость и целевая высота клиренса, так как радикальное снижение подвески без переделок может нарушить геометрию работы рычагов и ШРУСов.

Критерии выбора компонентов

Пружины:

• Усиленные (повышенная жесткость) – для спортивной езды, уменьшают крены, но требуют амортизаторов с увеличенным сопротивлением.
• Понижающие (сокращение дорожного просвета на 3-5 см) – улучшают аэродинамику и центр тяжести, критично важно сохранить рабочий ход подвески.
• С переменным шагом витков – обеспечивают прогрессивную характеристику: комфорт на мелких неровностях и жесткую поддержку в поворотах.

Амортизаторы:

1. Масляные – плавная работа в городском режиме, склонны к перегреву при агрессивной езде.
2. Газо-масляные (газ под низким давлением) – баланс комфорта и стабильности, рекомендуются для повседневной эксплуатации.
3. Газовые высокого давления – максимальная стабилизация кузова для спорта, повышенная жесткость на мелких кочках.

Таблица совместимости типов компонентов

Стиль вождения	Рекомендуемые пружины	Оптимальные амортизаторы
Город/трасса (комфорт)	Стандартные или прогрессивные	Масляные / газо-масляные
Активная езда	Усиленные прогрессивные	Газо-масляные
Спортивный/трек	Короткие усиленные	Газовые высокого давления

Обязательная этап после установки – проверка углов развала/схождения. Изменение высоты или жесткости подвески смещает исходные параметры, что вызывает ускоренный износ резины и ухудшает курсовую устойчивость. Для радикального тюнинга (снижение более 5 см) потребуются регулируемые рычаги или шаровые опоры с измененной геометрией.

Установка ременного привода ГРМ на ВАЗ-2101

Переход с цепного на ременный привод ГРМ требует тщательной подготовки и точного соблюдения технологии. Необходимо заранее приобрести комплект для модернизации, включающий шкивы коленвала/распредвала, натяжной ролик, ремень и крепёж. Обязательно проверьте совместимость деталей с блоком цилиндров "копейки".

Перед началом работ снимите радиатор, вентилятор охлаждения и генератор для беспрепятственного доступа к передней части двигателя. Убедитесь, что метки ГРМ нанесены на маховике (через смотровое окно картера сцепления) и шестерне распредвала – их совпадение критично для правильной установки фаз газораспределения.

Последовательность монтажа

1. Снимите штатную шестерню распредвала и установите новый шкив, затягивая болт моментом 32-52 Н∙м
2. Закрепите кронштейн натяжного ролика на блоке цилиндров, используя штатные отверстия крепления передней крышки
3. Наденьте ремень ГРМ на шкив коленвала, затем – на шкив распредвала, оставляя свободным участок для ролика
4. Установите натяжной ролик, ослабив его крепёжный болт. Проверьте совпадение меток
5. Натяните ремень, поворачивая ролик специальным ключом до достижения прогиба 10-15 мм при усилии 10 кгс
6. Зафиксируйте ролик, затянув болт моментом 38-45 Н∙м

Контрольные операции: Проверните коленвал на 2 оборота по часовой стрелке за болт крепления шкива. Повторно убедитесь в совпадении меток на маховике и распредвале – расхождение даже на 1 зуб приведёт к нарушению фаз и риску удара клапанов о поршни.

Параметр	Значение
Рекомендуемый ремень	Gates 5521SC (или аналог)
Ресурс ремня	60 000 км
Момент затяжки болта распредвала	32-52 Н∙м

После запуска двигателя прослушайте работу привода – посторонние свистящие звуки указывают на недостаточное натяжение. Первые 500 км избегайте высоких оборотов, регулярно проверяйте состояние ремня и натяжение. Помните: обрыв ремня ГРМ на модернизированном двигателе гарантированно приводит к встрече клапанов с поршнями и капитальному ремонту.

Дисковые тормоза взамен барабанных

Барабанные тормоза задней оси ВАЗ-2101 часто становились объектом критики из-за склонности к перегреву при интенсивном использовании. Их конструкция ухудшала эффективность торможения в условиях высокой влажности или после преодоления луж, когда вода попадала внутрь барабанов. Это побудило энтузиастов искать решения для модернизации тормозной системы.

Дисковые тормоза предлагают принципиально иную конструкцию: открытый ротор и суппорт с колодками. Такая схема обеспечивает лучшее охлаждение, стабильность характеристик при длительном торможении и мгновенный отвод воды с рабочей поверхности. Отсутствие самоусиливающего эффекта (характерного для барабанных систем) компенсируется предсказуемостью реакции на педаль.

Особенности переоборудования

Для установки дисковых тормозов на "Копейку" требуются:

• Комплект адаптеров суппортов под балку заднего моста
• Дисковые роторы со ступицами (часто от LADA более поздних моделей)
• Суппорта с механизмом ручного тормоза (обычно от ВАЗ-2108 или аналоги)
• Переделка тормозных трубок и троса стояночного тормоза

Аспект	Барабанные	Дисковые
Тормозной путь	Длиннее на 10-15%	Сокращается при многократных торможениях
Обслуживание	Требует регулировки зазоров	Автоматическая компенсация износа
Вес узла	Массивнее	Легче на 2-3 кг/колесо

Ключевым моментом является модификация стояночного тормоза – в дисковых системах применяется отдельный барабанный механизм внутри ротора или кабельный привод на суппорт. Неправильная настройка ручника – частая проблема кустарных переделок.

Современные электронные зажигания

Многие владельцы ВАЗ-2101 заменяют устаревшую контактную систему на электронные аналоги для повышения надёжности и производительности. Бесконтактные (БСЗ) и микропроцессорные (МСЗ) системы устраняют механический прерыватель, используя датчики Холла или индукционные для генерации импульсов.

Электронный коммутатор управляет катушкой зажигания, обеспечивая стабильную искру независимо от оборотов двигателя. Это минимизирует проблемы с подгоранием контактов, характерные для штатной системы «копейки», и улучшает запуск в холодную погоду.

Ключевые особенности и преимущества

Основные отличия современных систем от заводской контактной:

• Бесконтактное зажигание (БСЗ): Простая установка с заменой трамблёра и добавлением коммутатора. Увеличивает мощность искры, снижает расход топлива на 3-5%.
• Микропроцессорное зажигание (МСЗ): Использует ЭБУ для динамической регулировки УОЗ. Требует датчика положения коленвала (ДПКВ). Оптимизирует сгорание на всех режимах.
• Универсальные комплекты: Например, SOATE или Ока – включают катушку, коммутатор, провода. Совместимы с карбюраторными «копейками» без доработок.

Типичные результаты после установки:

Параметр	Контактное	БСЗ	МСЗ
Надёжность	Низкая	Высокая	Максимальная
Регулировка УОЗ	Ручная	Статическая	Автоматическая
Стоимость комплекта	-	2 000 – 4 000 ₽	5 000 – 8 000 ₽

Монтаж электронного зажигания на ВАЗ-2101 выполняется за 1-2 часа с базовыми навыками. Для БСЗ сохраняется штатный трамблёр (с доработанным бесконтактным датчиком), МСЗ требует установки ДПКВ на шкив коленвала. Регулярное обслуживание ограничивается заменой свечей и высоковольтных проводов.

Переделка салона: сиденья и руль

Замена штатных сидений – один из самых популярных тюнинг-шагов для "Копейки". Оригинальные узкие диваны с минимальной боковой поддержкой часто меняют на более современные и удобные варианты от иномарок. Особенно востребованы кресла от "восьмерки" (ВАЗ-2108/09) или классики более поздних выпусков, которые требуют минимальной доработки креплений. Некоторые энтузиасты устанавливают спортивные сиденья с развитой боковиной, но это требует серьезного усиления пола и сложной адаптации кронштейнов.

Рулевое колесо – ключевой элемент эргономики. Многие владельцы отказываются от крупного тонкого "баранки" в пользу уменьшенного спортивного руля (диаметром 300-350 мм) с утолщенным ободом. При установке важно учитывать несколько нюансов: необходимость замены рулевой колонки или переходной плитки для совместимости со шлицами вала, обеспечение свободного хода указателей поворотов и отсутствия помех обзору приборов. Часто параллельно меняют и рулевую рейку на редуктор от более поздних моделей для улучшения управляемости.

Ключевые аспекты при модернизации:

• Безопасность креплений: Любые сиденья требуют абсолютно надежного соединения с кузовом через усиленные кронштейны или адаптеры, исключающие срыв при аварии.
• Эргономика руля: Новое рулевое колесо не должно перекрывать видимость приборов или создавать неудобство при посадке. Обязательна проверка работоспособности сигнала.
• Соответствие стилю: Выбор материалов (кожа, алькантара) и дизайна элементов должен гармонировать с общей концепцией салона.

Технические требования к рулю

Параметр	Штатный	Тюнинг
Диаметр	380-400 мм	300-350 мм
Крепление	6-шлицевое (ключ 20х2)	Требует переходника или замены колонки
Вылет	~75 мм	Меньше (для удобства посадки)

При грамотном подходе модернизация сидений и руля кардинально преображает ощущения от вождения "Копейки", добавляя комфорта и современности без утраты духа классического автомобиля. Главное – не забывать о технической корректности всех доработок.

Реставрация приборной панели

Демонтаж начинается с аккуратного снятия рулевого колеса и кожуха колонки, после чего откручиваются винты крепления панели к кузову. Отсоединяются все тросы спидометра, провода датчиков и ламп подсветки, включая разъём замка зажигания. Панель извлекается целиком, избегая перегибов тросов и проводов.

Разборка включает снятие стекла спидометра, стрелок приборов и выемку плат с контрольными лампами. Пластиковый корпус тщательно очищается от пыли и старой смазки тросов. Особое внимание уделяется ревизии зубчатых передач спидометра – изношенные шестерни заменяются на новые латунные аналоги.

Восстановление элементов

Электронные компоненты проверяются мультиметром: прозваниваются дорожки плат, заменяются перегоревшие лампы на светодиодные аналоги с резисторами. Шкалы приборов ретушируются или заменяются новыми, нанесёнными на самоклеящуюся плёнку с УФ-защитой. Стрелки окрашиваются флуоресцентной краской для сохранения эффекта "свечения".

Ключевые этапы сборки:

1. Смазка осей приборов часовым маслом
2. Калибровка указателей уровня топлива и температуры
3. Герметизация стекла силиконовым уплотнителем
4. Проверка работы всех сегментов подсветки

Проблема	Решение
Трещины на корпусе	Склейка эпоксидным клеем с армированием стеклосеткой
Запотевание стекла	Установка силикагелевого картриджа в полость корпуса
Дребезг стрелок	Регулировка натяга пружин измерительных систем

При установке отреставрированной панели обязательно проверяется плавность хода троса спидометра и герметичность уплотнителя моторного щита. Финишная регулировка включает выставление "нуля" на всех аналоговых указателях при включённом зажигании.

Технология рихтовки кузовных элементов ВАЗ-2101

Рихтовка кузова "Копейки" требует тщательной оценки повреждений: определяют зоны вмятин, растяжения или сжатия металла, жесткие ребра и возможные разрывы. Используются методы визуального осмотра, тактильного контроля (ладонью) и измерительные шаблоны для контроля геометрии. Особое внимание уделяют сохранению заводских линий крыльев, порогов и проемов дверей.

Основной инструмент – ручные рихтовочные молотки (с закругленным и крестообразным бойком) и поддержки разной формы. Для сложных участков применяют споттер с обратным молотком или гидравлические растяжки. Обязательна очистка зоны ремонта от краски, грунта и коррозии до металла для точной диагностики и предотвращения скрытых дефектов.

Ключевые этапы работ

Последовательность восстановления:

1. Выправление крупных вмятин: удары наносят с внутренней стороны кузова, используя поддержку как наковальню. Начинают от периферии к центру повреждения.
2. Работа с "жесткими" вмятинами: локальный нагрев точечной горелкой (с осторожностью!) для снятия напряжений, с последующей правкой молотком и поддержкой.
3. Устранение растянутого металла: применение осадочных молотков или споттера с обратным молотком для стягивания выпуклостей.
4. Шлифовка поверхности: финишное выравнивание абразивными инструментами (лепестковые круги, наждачная бумага) после грубой рихтовки.

Важно: При работе с порогами и лонжеронами обязателен контроль точек крепления подвески и геометрии кузова специнструментом. Перетяжка металла недопустима – она приводит к короблению и микротрещинам.

Инструменты для контроля качества:

Измерительная линейка	Выявление локальных неровностей
Контрольные шаблоны дверей/капота	Проверка зазоров и плоскости
Уровень	Горизонтальность элементов

После рихтовки обязательна антикоррозийная обработка оголенного металла и нанесение выравнивающих грунтов перед покраской. Точность работ напрямую влияет на долговечность ремонта и внешний вид автомобиля.

Покраска ВАЗ-2101 в заводские цвета

Заводская палитра "Копейки" включала строгий набор актуальных для 1970-х оттенков, отражающих эстетику эпохи и технологические возможности производства. Основой служили синтетические эмали с хорошей укрывистостью, наносимые в два слоя поверх антикоррозийного грунта и шпаклевки. Точное воспроизведение оригинальных цветов требует изучения кодов из заводских каталогов или экспертизы сохранившихся фрагментов кузова в скрытых зонах.

Ключевой особенностью являлась скромная гамма: преобладали глубокие тёмные тона и приглушённые светлые, без металликов или перламутров. Современные аналоги красок необходимо адаптировать под старую технологию нанесения – краскопульт с низким давлением и ручную полировку после сушки, что обеспечивало характерную матовую или полуматовую поверхность вместо глянца.

Популярные заводские цвета

• "Слоновая кость" (код 13) – кремово-бежевый, самый востребованный оттенок ранних выпусков
• "Вишнёвый" (код 18) – насыщенный бордовый с коричневым подтоном
• "Тёмно-синий" (код 22) – глубокий ночной оттенок без фиолетовых нот
• "Бирюзовый" (код 10) – холодная зелено-голубая пастель
• "Белоснежный" (код 01) – чистый белый без голубоватых отливов

При реставрации важно учитывать исторические нюансы: например, до 1974 года использовались более толстослойные эмали на другой химической основе, влияющие на визуальную глубину. Для проверки соответствия эталону специалисты применяют спектрометры, а финишную выкраску сверяют при естественном освещении.

Цвет (код)	Особенности	Годы применения
"Васильковый" (07)	Серо-голубой с матовым эффектом	1970-1977
"Жёлтый песок" (05)	Тёплый горчичный оттенок	1972-1982
"Серебристый" (16)	Серый с лёгким стальным отливом	1976-1988

Полное соответствие оригиналу достигается только при восстановлении всех этапов технологии: фосфатирование металла, свинцовая суриковая грунтовка, сушка в камере при +90°C. Современные эквиваленты типа "Мовиль" или эпоксидные грунты меняют финальный вид слоя, создавая визуальный диссонанс у знатоков марки.

Продуктивные модификации двигателя

Тюнинг силового агрегата ВАЗ-2101 открывал владельцам широкие возможности для повышения мощности и улучшения динамики. Наиболее эффективные изменения требовали комплексного подхода: механической доработки узлов, установки современных компонентов и точной настройки систем.

Базовый мотор 1.2 л (60 л.с.) трансформировался разными методами – от бюджетных решений до глубокого форсирования. Популярностью пользовались как заводские варианты (например, двигатели от более поздних моделей LADA), так и кастомные инженерные решения, адаптированные под конкретные задачи владельца.

Ключевые направления модернизации

• Расточка цилиндров и замена поршневой группы – увеличение рабочего объема до 1.3-1.6 л с применением поршней от ВАЗ-21011/2103.
• Установка распредвала с агрессивным профилем (например, Стандарт 10 или Нуждин 6.3) для оптимизации фаз газораспределения.
• Модернизация ГБЦ: полировка впускных/выпускных каналов, увеличение клапанов, установка усиленных пружин.

Компонент	Сток	После тюнинга	Прирост
Рабочий объем	1.2 л	1.3-1.6 л	до 33%
Мощность	60 л.с.	75-100+ л.с.	до 67%
Карбюратор	Однокамерный	Двухкамерный (ДААЗ/Weber)	Улучшение подачи топлива

Обязательные сопутствующие работы включали замену стандартного карбюратора на двухкамерный (Weber DCD или Озон), установку бесконтактного зажигания и прямоточного выхлопа. Для стабильной работы форсированного двигателя требовалось усиление сцепления и доработка системы охлаждения.

Подбор запчастей для повседневной эксплуатации ВАЗ-2101

Поиск деталей для "Копейки" требует понимания специфики рынка: оригинальные запчасти давно не производятся, но сохранился огромный ассортимент аналогов и б/у компонентов. Ключевой принцип – приоритет проверенных производителей и тщательная проверка состояния при покупке поддержанных элементов.

Фокус следует делать на "расходниках" и узлах, критичных для безопасной ежедневной езды: тормозная система, рулевое управление, подвеска, электрика. Регулярная замена фильтров, ремней и жидкостей – обязательное условие беспроблемной эксплуатации.

Ключевые категории запчастей и рекомендации

Критичные узлы для первоочередного внимания:

• Тормоза: Колодки (Ferodo, ATE), цилиндры (новые TRW или Lucas), тормозные диски/барабаны
• Подвеска: Амортизаторы (Sachs, KYB), шаровые опоры, сайлентблокы рычагов, рулевые тяги/наконечники
• Двигатель: Ремень ГРМ (Gates), водяной насос (новый Hepu), комплект прокладок (Victor Reinz)

Источники и особенности выбора:

Тип запчастей	Рекомендуемые бренды/источники	Важные нюансы
Новые аналоги	ERA, Finwhale, AE (фильтры); Febi, SWAG (подвеска)	Избегать безымянных производителей
Б/у оригинал	Разборки, клубы ретро-автомобилей	Обязательная проверка на износ и коррозию
Восстановленные узлы	Стартеры, генераторы, карбюраторы	Только у специализированных мастерских

Практические советы:

1. Формируйте запас расходников: лампы, предохранители, ремни, топливный фильтр
2. Проверяйте совместимость деталей – уточняйте год выпуска и VIN
3. Для электрооборудования предпочтительны новые компоненты во избежание коротких замыканий

Особенности зимней эксплуатации

Эксплуатация ВАЗ-2101 зимой осложняется карбюраторной системой питания и особенностями конструкции. Главные проблемы – трудный запуск двигателя при -15°C и ниже, загустевание масла, разрядка слабого аккумулятора (55 А·ч), а также риски замерзания топлива или конденсата в топливопроводах. Без предпускового подогревателя прогрев карбюратора требует ручной регулировки воздушной заслонки и нескольких минут работы на подсосе.

Заднеприводная компоновка и отсутствие современных систем стабилизации (ABS, ESP) делают управление на снегу или льду специфическим: возможны заносы задней оси при резком сбросе газа или торможении. Требуется повышенное внимание к состоянию тормозных цилиндров – влага в системе вызывает заклинивание колодок после стоянки на морозе. Обязательна замена летней резины на зимнюю с сохранением рекомендованного давления (1.6 атм).

Критические аспекты и решения

• Аккумулятор: Контроль плотности электролита (1.27 г/см³), утепление кейса войлоком, отключение клемм при долгой стоянке.
• Масла и жидкости: Заливка маловязкого масла (5W-30), замена тормозной жидкости раз в 2 года, антифриз с порогом -40°C.
• Топливная система: Добавка «антигеля» в бензин (АИ-92), проверка дренажа бензобака, утепление карбюратора экраном.
• Электрика: Очистка клемм высоковольтных проводов от окислов, установка новых свечей с зазором 0.7-0.8 мм.

Элемент	Риск	Профилактика
Дверные уплотнители	Примерзание	Обработка силиконовой смазкой
Ручной тормоз	Лед на тросах	Регулярная просушка движением
Стеклоомыватель	Разрыв бачка	Заливка незамерзайки (-30°C)
Колёсные арки	Налипание снега	Обработка WD-40 до сезона

Для улучшения проходимости допустимо утяжеление задней части мешками с песком (40-60 кг). При движении по снежной колее избегайте резких манёвров рулём – из-за устаревшей реечной передачи возможна «ватность» управления. Торможение двигателем эффективнее педали на спусках: вакуумный усилитель «Копейки» не рассчитан на частые экстренные остановки.

Подготовка к техосмотру ВАЗ-2101

Технический осмотр "Копейки" требует тщательной проверки всех систем безопасности и соответствия базовым эксплуатационным нормам. Устаревшая конструкция автомобиля делает особо критичными состояние тормозов, рулевого управления и светотехники.

Начинайте подготовку минимум за неделю до визита в пункт техосмотра. Это позволит выявить и устранить скрытые неисправности, характерные для классических Жигулей: утечки тормозной жидкости, люфты рулевых тяг, коррозию элементов кузова.

Ключевые узлы для диагностики

Тормозная система:

• Проверьте герметичность главного цилиндра и колесных тормозных цилиндров (характерные точки протечек на задних барабанах)
• Убедитесь в отсутствии закисания троса стояночного тормоза и его эффективности (должен держать на уклоне 16%)
• Отрегулируйте зазоры между колодками и барабанами

Рулевое управление:

1. Измерьте суммарный люфт руля (максимум допуска – 10 градусов)
2. Осмотрите тяги, наконечники и шарниры на предмет зазоров и повреждений пыльников
3. Проконтролируйте уровень жидкости в бачке ГУР (при наличии)

Оптика и стекла:

• Отрегулируйте свет фар согласно ГОСТ Р 51709-2001
• Замените перегоревшие лампы во всех фонарях, включая подсветку номера
• Устраните трещины на лобовом стекле длиной более 10 см в зоне очистки стеклоочистителями

Дополнительные проверки	Критерии
Выхлопная система	Отсутствие сквозной коррозии глушителя, герметичность соединений
Шины	Глубина протектора не менее 1.6 мм, отсутствие грыж/порезов
Кузов	Целость лонжеронов, отсутствие острых кромок от ржавчины

Обязательно возьмите аптечку и огнетушитель с действующим сроком годности. Проверьте работоспособность дворчиков и омывателя – их тестируют в дождливую погоду.

Клубное движение владельцев

Владельцы "Копейки", объединенные любовью к легендарному автомобилю, создали обширную сеть клубов по всей России и странам СНГ. Эти сообщества служат центрами притяжения для энтузиастов, превращая простое владение ретро-автомобилем в образ жизни, наполненный общими интересами и взаимопомощью.

Клубы становятся местом обмена бесценным опытом по ремонту, обслуживанию и реставрации ВАЗ-2101. Здесь новичок всегда найдет совет бывалого владельца, а мастер – признание своих навыков. Совместные поиски редких запчастей, коллективные закупки материалов и организация мастер-классов – неотъемлемая часть клубной жизни.

Формы активности и значение клубов

Деятельность клубов проявляется в разнообразных форматах:

• Регулярные встречи (покатушки): От неспешных воскресных выездов по городу до многодневных автопробегов по историческим местам.
• Технические дни: Коллективный ремонт, тюнинг или подготовка машин к сезону на оборудованных площадках.
• Реставрационные проекты: Восстановление автомобилей "из руин" силами членов клуба, часто с привлечением экспертов.
• Участие в выставках: Представление лучших экземпляров "Копеек" на ретро-фестивалях и автошоу.

Клубы играют ключевую роль в нескольких аспектах:

1. Сохранение истории: Документирование модификаций, поиск оригинальных деталей, восстановление машин до заводского состояния.
2. Передача знаний: Старшее поколение делится опытом эксплуатации и ремонта "Копейки" в эпоху дефицита с молодыми энтузиастами.
3. Формирование культуры: Установление стандартов реставрации, поощрение бережного отношения к оригиналу, борьба с "варварским" тюнингом.
4. Взаимоподдержка: Оперативная помощь на дороге, юридические консультации по вопросам регистрации ретро-авто, скидки у партнеров.

Разнообразие мероприятий, организуемых клубами, можно представить так:

Тип мероприятия	Примеры	Основная цель
Тематические встречи	Пикники, фотосессии, зимние сборы	Общение, обмен опытом в неформальной обстановке
Спортивные события	Ралли ретро-авто, заезды на точность времени	Демонстрация надежности и возможностей "Копейки"
Благотворительные акции	Автопробеги в детские дома, сбор средств	Социальная ответственность, позитивный имидж клуба

Таким образом, клубное движение владельцев ВАЗ-2101 – это живой организм, который не только поддерживает старые автомобили на ходу, но и бережно сохраняет уникальную автомобильную культуру, связанную с легендарной "Копейкой", передавая ее следующим поколениям энтузиастов.

Выставки и ретро-ралли Жигулей

ВАЗ-2101 стал неотъемлемым участником ретро-автомобильных мероприятий по всей России и за рубежом. Его историческая значимость и узнаваемый облик привлекают внимание организаторов выставок и ралли, посвящённых советскому автопрому.

Владельцы "копеек" активно восстанавливают машины до оригинального состояния, участвуя в тематических слётах. Такие события демонстрируют не только техническую надёжность модели, но и её культурный статус как символа эпохи.

Ключевые мероприятия с участием ВАЗ-2101

Ежегодное ралли "Золотая Копейка" в Тольятти собирает десятки экземпляров для пробега по местам, связанным с историей АвтоВАЗа. Участники проходят испытания на точность соблюдения скоростного режима и сохранности деталей.

• Московский ретро-фестиваль "Олдтаймер-Галерея" – центральная площадка для демонстрации отреставрированных экземпляров.
• Санкт-Петербургский парад ретроавтомобилей – колонны "копеек" регулярно возглавляют шествие по Невскому проспекту.
• Международное ралли "Дорога памяти" (Белоруссия-Россия) – проверка выносливости в длительных перегонах.

В музейных экспозициях типа Политехнического музея Москвы или музея АвтоВАЗа "копейке" отводят особые места, акцентируя её роль в моторизации СССР. На специализированных выставках часто демонстрируют редкие модификации:

Модель	Особенность	Где экспонировалась
ВАЗ-2101 "люкс"	Велюровые сиденья, дополнительные хромированные элементы	"Техно-классика" (Нижний Новгород)
ВАЗ-2101 "спорт"	Доработанный двигатель, гоночная раскраска	"Моторы века" (Крым)

Ретро-ралли подтверждают живучесть модели: даже после многодневных маршрутов по бездорожью "копейки" финишируют с минимальными поломками. Это укрепляет их легендарную репутацию в среде коллекционеров.

Коллекционная ценность экземпляров

Ценность "Копейки" для коллекционеров определяется тремя ключевыми факторами: оригинальностью комплектации, техническим состоянием и исторической уникальностью. Наиболее востребованы ранние модели (1970-1973 гг.) с характерными особенностями: алюминиевыми бамперами, форкамерными двигателями, квадратными зеркалами и шильдиком "Тольятти". Экземпляры без капитального ремонта и с минимальным числом заменённых деталей ценятся на порядок выше.

Особый статус имеют ограниченные серии и машины с документально подтверждённой историей. Например, "юбилейные" модификации, дипломатические партии или автомобили, участвовавшие в знаковых событиях. Такие лоты на аукционах достигают стоимости 1-1,5 млн рублей против 100-300 тыс. рублей за рядовые отреставрированные модели.

Факторы рыночной оценки

При формировании цены учитывают:

• Сохранность оригинальных узлов: особенно ценятся двигатель, панель приборов с "синими" стрелками, ремни безопасности без инерционных катушек
• Редкость исполнения: праворульные экспортные версии, "люксы" с ресницами фар, тропическая комплектация
• Документация: техпаспорт СССР, сервисная книжка, накладные с завода

Категория состояния	Характеристики	Диапазон цен (руб.)
Concours d'Elegance	Полная аутентичность, оригинальные покрышки, эталонная сборка	800 000 - 1 500 000
Отличное	Без коррозии, 80+% оригинальных деталей, полная функциональность	400 000 - 700 000
Хорошее	Качественная реставрация с допустимыми аналогами	200 000 - 350 000

Важнейшим трендом стал рост спроса на полностью оригинальные экземпляры вместо глубоко реставрированных. Коллекционеры готовы платить премию за естественную патину, сохранившиеся заводские шильдики и даже мелкие производственные дефекты как свидетельство подлинности.

Сохранение исторического наследия

Подлинные "Копейки" в оригинальном состоянии стали музейными экспонатами и объектами коллекционирования. Автоклубы и частные владельцы тратят значительные ресурсы на поиск деталей, восстановление заводской комплектации и сохранение аутентичного облика автомобиля. Особую ценность представляют ранние экземпляры с характерными конструктивными особенностями, такими как тросовый привод спидометра или специфичная обивка салона.

Популярность реставрации ВАЗ-2101 стимулирует развитие рынка реплик запчастей и технологий кузовного ремонта. Энтузиасты документируют технические нюансы разных годов выпуска, создавая цифровые архивы чертежей и руководств. Сохранение "живых" экземпляров позволяет наглядно демонстрировать эволюцию советского автопрома и инженерные решения эпохи.

Направления деятельности

• Музейные экспозиции: включение "Копейки" в коллекции технических музеев как символа массовой автомобилизации СССР
• Исторические регаты: организация ралли ретро-автомобилей с участием ВАЗ-2101 для демонстрации ходовых качеств
• Образовательные проекты: мастер-классы по реставрации для молодежи с изучением конструкции

Угрозы сохранности	Способы минимизации
Коррозия кузова и дефицит оригинальных деталей	Применение катодной защиты и 3D-печать утраченных компонентов
Неквалифицированная модернизация	Публикация технических стандартов для реставраторов

Список источников

При подготовке материалов об истории ВАЗ-2101 использовались документальные свидетельства, техническая литература и архивные данные. Основное внимание уделялось проверенным фактам и авторитетным публикациям, посвященным советскому автопрому.

Ниже представлены ключевые источники информации, содержащие сведения о разработке, производстве и культурном значении модели. Все материалы доступны в печатном виде или через официальные электронные архивы.

Литература и документальные материалы

• Книга "АвтоВАЗ: от "копейки" до "десятки"" (А. Непомнящий, 2017 г.)
• Техническое руководство по эксплуатации ВАЗ-2101 (Волжский автозавод, 1972 г.)
• Монография "История советского автомобилестроения" (под ред. И. Падерина, НИИ Автопрома, 2005 г.)
• Сборник документов "Создание Волжского автозавода" (Госархив Самарской области, фонд Р-264)
• Статья "Конструктивные особенности ВАЗ-2101" (журнал "За рулём", №4 за 1971 г.)
• Воспоминания "Автомобиль моей молодости" (В. Степанов, изд. "Транспорт", 1999 г.)
• Каталог оригинальных запчастей ВАЗ-2101 (Министерство автомобильной промышленности СССР, 1978 г.)

Видео: Легендарная ВАЗ 2101 "копейка"


• Комфортный обогрев салона автомобиля или микроавтобуса

• Подбор и установка ремонтных поршней ВАЗ-21083

• Десна - мотоцикл рыбака и охотника для бездорожья
