Конструкция гибкого вала

Статья обновлена: 18.08.2025

Гибкий вал – это специализированный механический компонент, предназначенный для передачи крутящего момента между точками, расположенными под изменяющимися углами или на расстоянии друг от друга. Его уникальная конструкция сочетает высокую прочность с исключительной подвижностью.

В отличие от жёстких валов, требующих точного соосного расположения элементов, гибкий вал компенсирует смещения, вибрации и сложные траектории передачи вращения. Эта особенность делает его незаменимым в ситуациях, где прямая линия передачи энергии невозможна или неэффективна.

Сердцем устройства является многослойная конструкция: гибкая сердечник из стальной проволоки спиральной навивки, передающий усилие, и защитная оболочка, сохраняющая геометрию и обеспечивающую смазку. Такое сочетание обеспечивает работу при значительном изгибе без потери эффективности.

Принцип передачи вращения через изогнутый канал

Основу гибкого вала составляет многослойный сердечник из упругих стальных проволок, спирально навитых в несколько концентрических слоёв. Этот сердечник свободно перемещается внутри защитной гибкой оболочки, заполненной смазкой. При приложении крутящего момента к одному концу вала проволочные слои сердечника закручиваются, а их упругая деформация позволяет передавать вращательное усилие вдоль изогнутой траектории.

Крутящий момент передаётся последовательно от проволоки к проволоке через точки их контакта в местах изгиба. Оболочка фиксирует геометрию канала, воспринимает радиальные нагрузки и обеспечивает защиту сердечника от внешних воздействий. Снижение трения между сердечником и оболочкой достигается за счёт смазки, что минимизирует потери мощности и износ.

Ключевые особенности работы

Передача момента при изгибе: Чем меньше радиус изгиба, тем выше сопротивление вращению и потери на трение.
Направление вращения: Для валов с правосторонней навивкой сердечника эффективнее передача правого вращения (при левосторонней – левого).
Гибкость vs Жёсткость: Тонкие проволоки в сердечнике повышают гибкость, но снижают нагрузочную способность.

Параметр	Влияние на передачу вращения
Радиус изгиба (R)	Уменьшение R → рост трения → снижение КПД
Угол изгиба (α)	Увеличение α → пропорциональный рост потерь момента
Качество смазки	Деградация смазки → заедание сердечника → риск поломки

Основные сферы применения: от бормашин до спидометров

Гибкие валы незаменимы в устройствах, требующих передачи крутящего момента по сложной траектории. Они компенсируют смещения узлов, гасят вибрации и обеспечивают работу в труднодоступных зонах, где прямой привод невозможен.

Ключевое преимущество – сохранение эффективности вращения при изгибах до 90°. Это позволяет проектировать компактные инструменты и механизмы без потери мощности на участках с изменением направления оси вращения.

Распространенные области использования

Медицинские инструменты: Привод бормашин, хирургических фрез и эндоскопического оборудования.
Автомобилестроение: Тросы спидометров, механизмы управления заслонками, приводы стеклоочистителей.

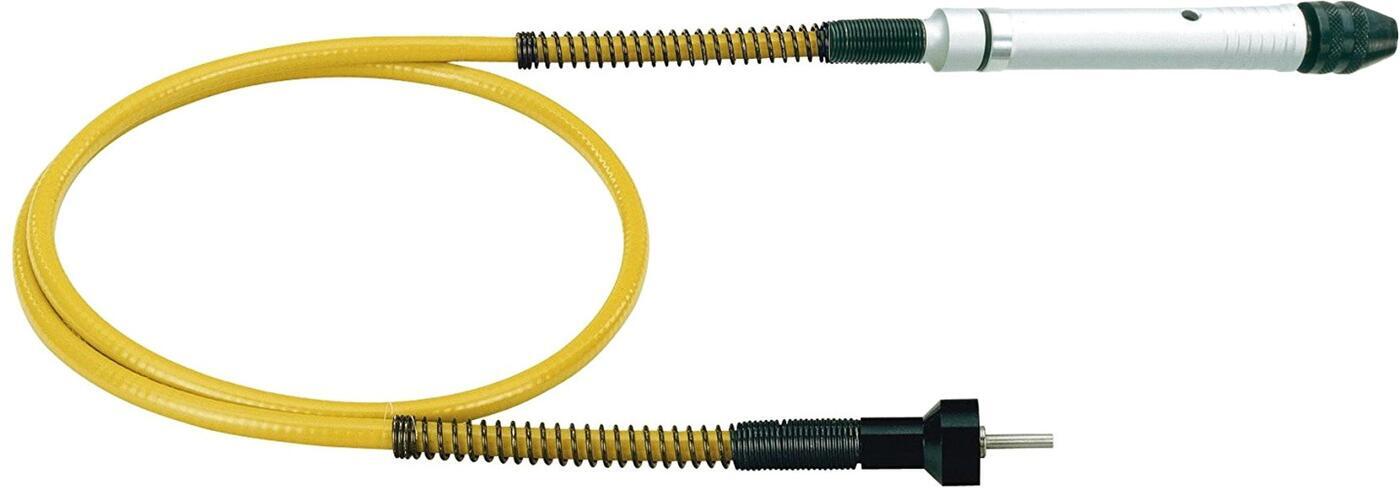

Промышленный инструмент: Граверы, переносные дрели, шлифмашины для работы в ограниченном пространстве.
Судостроение и авиация: Системы дистанционного управления клапанами, заслонками, указателями приборов.
Бытовая техника: Приводы кухонных комбайнов, триммеров, механических часов.

Производство	Конвейерные системы, приводы смесителей
Фототехника	Механизмы дистанционной фокусировки
Моделизм	Передача вращения к движителям миниатюрной техники

Везде, где требуется гибкость и точность передачи вращения при минимальном обслуживании, гибкие валы демонстрируют максимальную эффективность. Их герметизированные версии работают в агрессивных средах, включая подводные аппараты и химическое производство.

Преимущества гибкого привода в труднодоступных местах

Гибкий вал обеспечивает передачу крутящего момента в зоны, куда невозможно установить традиционные жесткие валы из-за ограниченного пространства или сложной геометрии. Он огибает препятствия, сохраняя эффективность работы оборудования без изменения конструкции механизма.

Применение гибкого вала исключает необходимость точного позиционирования двигателя относительно рабочего инструмента, что значительно упрощает монтаж в стесненных условиях. Это позволяет обслуживать узлы, расположенные за перегородками, внутри полостей или под углами, недоступными для прямолинейных приводов.

Универсальность позиционирования: Работа под любым углом изгиба (до 180°) без потери мощности.
Компенсация вибраций: Поглощение колебаний двигателя, защита инструмента от перегрузок.
Обход препятствий: Монтаж в обход труб, арматуры или других конструктивных элементов.
Снижение веса системы: Замена громоздких редукторов и карданных валов компактным решением.

Сценарий применения	Преимущество гибкого вала
Ремонт автомобильных узлов	Доступ к болтам за блоком цилиндров без демонтажа агрегатов
Обработка внутренних полостей	Фрезеровка/шлифовка в глухих отверстиях и каналах
Медицинские инструменты	Передача вращения в эндоскопических и стоматологических приборах

Эффективность достигается за счет минимального радиуса изгиба сердечника при сохранении высокого КПД (до 90-95%), что критично для энергоемких операций в недоступных зонах. Отсутствие люфтов в современных конструкциях обеспечивает точность обработки.

Правила эксплуатации для предотвращения перегибов и изъноса

Минимальный радиус изгиба – критический параметр, указанный производителем. Никогда не допускайте перегибов вала сильнее этого предела. При монтаже и работе контролируйте плавность кривизны: резкие изломы разрушают оплетку и внутренние слои.

Исключите статичную деформацию при хранении. Вал должен наматываться на барабан или катушку диаметром, превышающим минимально допустимый радиус изгиба. Свободная укладка "восьмеркой" или скручивание в жгут недопустимы – это вызывает остаточную деформацию и ускоряет усталостный излом.

Ключевые требования

Фиксация концевых участков: Используйте штатные держатели или хомуты на расстоянии 10-15 см от наконечников. Это предотвращает локальный перегиб в зоне соединения с приводом/инструментом.

Совместимость с оборудованием: Убедитесь, что:

Частота вращения не превышает паспортные значения
Крутящий момент соответствует нагрузочной характеристике вала
Направление вращения совпадает с маркировкой (при наличии)

Запрещенные действия:

Эксплуатация с видимыми повреждениями оплетки
Попытки выпрямлять вал принудительно после перегиба
Работа без смазки (для моделей с требующим обслуживания)

Фактор риска	Последствия	Мера профилактики
Перекручивание	Разрушение сердечника	Фиксация вращающихся элементов
Продольное растяжение	Расслоение слоев	Исключить осевые нагрузки
Загрязнение абразивами	Износ оплетки	Защитные кожухи в зонах обработки

Контроль нагрева – обязателен при длительной работе. Превышение +60°C сигнализирует о перегрузке или недостаточной смазке. Остановите оборудование для диагностики.

Список источников

Для подготовки материала о гибких валах были проанализированы специализированные технические ресурсы и нормативная документация.

Основные источники включают справочники по машиностроению, технические стандарты и описания от производителей компонентов.

ГОСТ 21744-83 - Валы гибкие. Основные параметры и размеры
Теория и расчет деталей машин - учебник для машиностроительных вузов под редакцией Иосилевича Г.Б.
Справочник конструктора-машиностроителя - Анурьев В.И. (том 2, раздел "Гибкие передачи")
Каталоги ведущих производителей - S.S. White Technologies, Dremel, Bosch
Техническая энциклопедия "Машиностроение" - раздел "Трансмиссии автомобилей"
Патентная документация - описания изобретений в области гибких валов (US Patent Office)
Методические материалы - курс лекций "Механические передачи" МГТУ им. Баумана
