Проставки для вылета диска своими руками - инструкция и отзывы

Статья обновлена: 18.08.2025

Изменение вылета диска – распространённый тюнинг для улучшения стабильности автомобиля и визуальной привлекательности. Но покупка готовых проставок часто влетает в копеечку. Эта статья раскроет секрет самостоятельного изготовления надёжных проставок.

Вы узнаете: как правильно рассчитать параметры, какие материалы выбрать, как изготовить детали и установить их без риска для безопасности. Отзывы реальных автовладельцев помогут оценить плюсы и подводные камни метода.

Принцип работы проставок: базовая механика

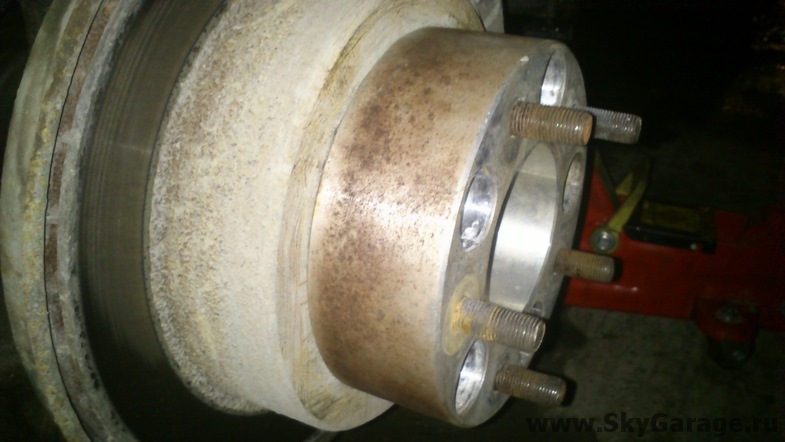

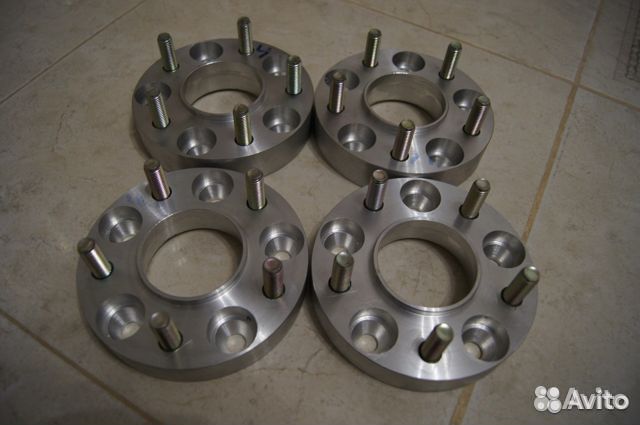

Проставка представляет собой металлическое кольцо, устанавливаемое между ступицей автомобиля и колесным диском. Её толщина напрямую определяет величину увеличения вылета (ET), так как физически отодвигает диск дальше от ступичного узла вдоль оси вращения колеса.

Чем толще проставка, тем значительнее уменьшается исходный вылет диска (значение ET становится более отрицательным). Это приводит к увеличению колеи – расстояния между центрами колес на одной оси, что улучшает устойчивость и изменяет кинематику подвески.

Ключевые аспекты механики

Основная функция: Проставка компенсирует избыточный положительный вылет штатного диска. Если заводской диск имеет высокий положительный ET (например, ET+45), проставка в 15 мм уменьшает итоговый вылет до ET+30.

Критичные моменты:

Длина штатных шпилек/болтов: Стандартные крепежные элементы рассчитаны на фиксацию диска без проставок. Установка проставки требует либо замены крепежа на более длинный (на ровно толщину проставки), либо использования проставок со встроенными шпильками (сверловкой).
Центровка: Проставка должна иметь идеальное центральное отверстие, совпадающее с посадочным диаметром ступицы (Hub Centric), и отверстия под шпильки/болты (PCD), в точности соответствующие разболтовке автомобиля. Это обеспечивает правильное положение колеса и отсутствие вибраций.
Нагрузка на подвеску: Смещение колеса наружу увеличивает рычаг воздействия сил на ступичный подшипник и элементы подвески (особенно рычаги и шаровые опоры), что может ускорить их износ.

Параметр без проставки	Изменение с проставкой
Заводской вылет диска (ET)	Уменьшается (становится более отрицательным)
Колея автомобиля	Увеличивается
Плечо обкатки (Scrub Radius)	Меняется (чаще увеличивается)
Нагрузка на ступичный подшипник	Увеличивается

Итоговый эффект: Корректно подобранные и установленные проставки визуально "выносят" колеса наружу, заполняя колесные арки, и могут положительно влиять на курсовую устойчивость. Однако ошибки в подборе толщины, качестве или монтаже чреваты серьезными проблемами с безопасностью и ресурсом узлов ходовой части.

Безопасность прежде всего: риски самостоятельного изготовления

Самодельные проставки для увеличения вылета диска создают серьезную угрозу безопасности из-за невозможности гарантировать соответствие критически важным техническим требованиям. Кустарное производство не обеспечивает необходимой точности геометрии (параллельность плоскостей, соосность отверстий), качества обработки поверхностей и однородности материала, что ведет к концентрации напряжений и усталостным разрушениям.

Использование неподходящих материалов (например, алюминиевых сплавов без требуемых прочностных характеристик или обычной конструкционной стали вместо высокопрочных легированных сталей) резко повышает риск внезапного разрушения проставки в движении. Отсутствие термообработки или неправильный ее режим также делают металл хрупким или склонным к пластической деформации под нагрузкой.

Ключевые опасности и последствия

Основные риски использования самодельных проставок:

Разрушение проставки: Трещины или скол от вибраций/ударов приводят к потере крепления колеса.
Ослабление затяжки: Неидеальная плоскостность вызывает самоотвинчивание гаек/болтов.
Деформация ступицы: Неравномерное распределение нагрузки повреждает посадочные поверхности.
Вибрации и биения: Ошибки в геометрии нарушают балансировку, разрушая подшипники и рулевое управление.
Юридические последствия: Причинение вреда из-за ДТП повлечет уголовную ответственность за кустарное вмешательство.

Критические факторы, которые невозможно обеспечить в "гаражных" условиях:

Точный контроль твердости и микроструктуры металла по всему объему детали.
Сертифицированные испытания образцов на статическую прочность и усталостную выносливость.
Контроль качества каждой партии материала (наличие скрытых дефектов, включений).
Ультразвуковой или капиллярный контроль готовых изделий на микротрещины.

Параметр	Сертифицированная проставка	Самодельная проставка
Материал	Спец. алюминиевый сплав/сталь (марка контролируется)	Произвольный (часто неизвестный)
Термообработка	Обязательная (закалка+отпуск/старение)	Отсутствует или кустарная
Допуски размеров	±0.01-0.05 мм (на прецизионных станках)	±0.1-0.5 мм (ручной инструмент)
Контроль качества	Каждая партия (дефектоскопия)	Визуальный

Экономия на покупке сертифицированных проставок несоизмерима с потенциальными затратами на ремонт автомобиля после аварии и, главное, с риском для жизни. Даже незначительная, на первый взгляд, неточность (например, отклонение в плоскостности на 0.2 мм) под нагрузкой в несколько тонн способна привести к катастрофическому отказу узла крепления колеса на высокой скорости.

Совместимость проставок с вашей моделью автомобиля

Правильная совместимость проставок с вашим автомобилем – критический аспект безопасности. Несоответствие параметров приводит к перегрузке ступичных подшипников, нарушению геометрии подвески и риску отрыва колеса при движении. Даже минимальные отклонения в посадочных размерах создают вибрации, разрушающие узлы ходовой части.

Совместимость определяется исключительно техническими характеристиками конкретной модели, включая год выпуска и модификацию. Универсальных решений не существует: проставки для переднеприводного и полноприводного исполнения одной модели часто имеют принципиальные отличия в конструкции и толщине.

Ключевые параметры для проверки

PCD (Pitch Circle Diameter): диаметр расположения крепежных болтов. Несовпадение на 1-2 мм делает установку невозможной.
Диаметр центровочного отверстия (DIA): должен идеально соответствовать ступичному выступу. Зазор компенсируется только специальными кольцами.
Исходный вылет диска (ET): определяет максимально допустимую толщину проставки без контакта колеса с арками или элементами подвески.
Тип крепежа: резьба (М12х1.5, М14х1.5), длина болтов/шпилек, конфигурация (конусные или сферические седла).
Конструкция ступицы: наличие датчиков ABS, выступающих элементов тормозной системы.

Обязательно проверьте минимальные требования к длине крепежных элементов после установки проставок. Болты должны входить в ступицу не менее чем на 6-7 полных витков резьбы. Для моделей с адаптивной подвеской или системой контроля давления в шинах дополнительно согласуйте изменения с блоком управления.

Допустимая толщина проставок по законодательству

В Российской Федерации параметры установки проставок регламентируются Техническим регламентом Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Ключевым требованием является сохранение корректной работы штатной тормозной системы и подвески автомобиля. Любое изменение вылета диска (ЕТ) с помощью проставок не должно нарушать безопасность конструкции.

Конкретные цифры допустимой толщины проставок в законодательстве не прописаны напрямую. Вместо этого устанавливается критически важное ограничение: суммарный вылет колеса в сборе (штатный вылет диска минус толщина проставки) должен оставаться в пределах, разрешенных заводом-изготовителем транспортного средства (ТС). Это значение указывается в руководстве по эксплуатации автомобиля и часто дублируется на сертификационной табличке (шильдике) в дверном проеме или стойке.

Ключевые законодательные требования и ограничения

Основные принципы, определяющие законность использования проставок:

Сохранение работоспособности тормозов: Проставка ни при каких обстоятельствах не должна касаться элементов тормозной системы (суппорта, шланги, ABS-датчик) или приводить к их повреждению при работе подвески.
Надежность крепления колеса: Длина штатных колесных болтов/шпилек должна обеспечивать полноценную затяжку гайки (не менее 6-7 полных оборотов). Если толщина проставки требует замены крепежа на более длинный – это обязательное условие безопасности.
Безопасный зазор с элементами кузова и подвески: Колесо в сборе с проставкой не должно задевать арки, элементы подвески (рычаги, амортизаторы) или кузов при любых режимах движения (повороты, крены, сжатие подвески).
Соответствие итогового вылета (ЕТ): Фактический вылет после установки проставки толщиной `X` мм рассчитывается как: Новый EТ = Заводской EТ диска - X. Полученное значение должно находиться в диапазоне, официально разрешенном производителем ТС для данной модели и года выпуска.

Нарушение этих требований (особенно касание тормозов или недостаточная длина крепежа) автоматически делает эксплуатацию ТС незаконной и опасной, так как напрямую противоречит Техническому регламенту и может стать причиной ДТП.

Материалы для самодельных проставок: плюсы и минусы

Правильный выбор материала определяет надежность и безопасность самодельных проставок. Неподходящие варианты могут привести к деформации, разрушению элемента или аварии из-за критических нагрузок в колесном узле.

Рассмотрим распространенные материалы с их ключевыми характеристиками, преимуществами и недостатками для самостоятельного изготовления.

Материал	Плюсы	Минусы
Алюминиевые сплавы (Д16Т, АМг)	Малый вес (снижает неподрессоренные массы) Устойчивость к коррозии Достаточная прочность при правильной толщине	Склонность к "текучести" под нагрузкой Требует высокоточной обработки Риск растрескивания при вибрациях
Конструкционная сталь (Ст3, Ст20)	Высокая прочность на сжатие Доступность и низкая стоимость Простота механической обработки	Подверженность коррозии (требует защиты) Значительный вес Риск деформации при перетяжке болтов
Титановые сплавы	Оптимальное соотношение прочности и легкости Абсолютная коррозионная стойкость Отсутствие усталостных деформаций	Экстремально высокая цена Сложность обработки в домашних условиях Дефицит качественных заготовок

Категорически неприемлемые материалы: фанера, текстолит, пластик или дерево. Они не выдерживают ударных нагрузок, расслаиваются под давлением и мгновенно разрушаются при нагреве тормозов, создавая аварийную ситуацию.

Обязательно контролируйте плоскостность и параллельность поверхностей готовых проставок. Даже незначительные перекосы (более 0.1 мм) вызывают биение колеса и разрушение подшипников ступицы.

Алюминий vs сталь: выбор оптимального металла

Алюминиевые проставки, особенно из сплавов серии 6000 (например, 6061-T6), обладают ключевым преимуществом – минимальным весом. Это снижает неподрессированную массу подвески, улучшая отклик системы на неровностях и разгружая подшипники ступиц. Материал устойчив к коррозии при наличии защитного анодирования, но требует высокоточной обработки для обеспечения идеальной плоскостности и параллельности поверхностей.

Стальные проставки (чаще из конструкционных сталей типа Ст3 или Ст20) отличаются исключительной прочностью и пластичностью. Они менее чувствительны к перепадам затяжки шпилек, лучше гасят вибрации и значительно дешевле в производстве. Однако сталь подвержена окислению, требует обязательного антикоррозийного покрытия (цинкование, порошковая окраска) и создает дополнительную нагрузку на ходовую часть из-за большего веса.

Сравнение характеристик

Критерий	Алюминий	Сталь
Вес	Низкий (до 40% легче стали)	Высокий
Прочность	Умеренная	Очень высокая
Коррозионная стойкость	Высокая (с анодированием)	Низкая (требует покрытия)
Стоимость	Выше	Ниже
Чувствительность к перетяжке	Высокая (риск срыва резьбы)	Низкая
Долговечность	Зависит от качества обработки	Высокая при защите от ржавчины

Рекомендации по выбору:

Алюминий: Спортивные авто, тюнинг с акцентом на снижение массы, эксплуатация в сухом климате.
Сталь: Внедорожники, тяжелые автомобили, регионы с агрессивной зимней химией, бюджетные решения.

Необходимая твердость материала для проставок

Материал для изготовления проставок обязан обладать высокой механической прочностью и сопротивлением к деформациям. Нагрузки в зоне крепления колеса включают ударные, сдвиговые и сжимающие усилия, а также вибрации. Мягкие материалы (например, алюминиевые сплавы низкого качества или пластик) недопустимы – они быстро деформируются под давлением шпилек и гаек, что приводит к разбалтыванию колеса и аварии.

Оптимальным решением являются высокопрочные сплавы с четко контролируемыми характеристиками. Алюминиевые проставки должны изготавливаться из термоупрочненных сплавов серии 6000 (6061-T6, 6082-T6) или 7000 (7075-T6), прошедших закалку и искусственное старение. Стальные проставки требуют применения конструкционных марок (например, сталь 45 или 40Х) с твердостью не ниже 35 HRC. Критически важно исключить дешевые силумины, технический титан без сертификации и «сырую» сталь – их неоднородная структура провоцирует усталостные трещины.

Ключевые требования к твердости

Алюминиевые сплавы: Твердость по Бринеллю (HB) – не менее 95–100 HB. Пример: 6061-T6 (~95 HB).
Стальные сплавы: Твердость по Роквеллу (HRC) – в диапазоне 35–45 HRC. Пример: сталь 45 после закалки (37–42 HRC).
Контроль качества: Обязательная проверка твердости готовых изделий твердомером. Отсутствие сертификата на материал – повод отказаться от его использования.

Важно: Твердость напрямую влияет на предел текучести материала – способность возвращаться к исходной форме после нагрузки. Проставки из «мягкого» металла (< 80 HB для алюминия, < 30 HRC для стали) необратимо сминаются в зоне контакта с диском и ступицей, теряя геометрию уже после 500–1000 км пробега.

Инструменты для работы: минимальный набор

Для самостоятельного изготовления проставок потребуются базовые инструменты, которые часто есть в гараже у автолюбителя. Отсутствие сложного оборудования компенсируется аккуратностью и точностью выполнения работ.

Минимальный комплект позволяет выполнить раскрой, сверловку и финишную обработку заготовок. Допуски при изготовлении критичны – от них зависит безопасность эксплуатации.

Измерительный инструмент: штангенциркуль, рулетка, угольник.
Разметка: керн, маркер по металлу.
Резка: болгарка (УШМ) с отрезным диском по металлу.
Сверление: электродрель, набор свёрл нужного диаметра.
Обработка кромок: напильник, наждачная бумага (крупная и мелкая).
Фиксация: струбцины или тиски.

Токарный станок как основной инструмент изготовления

Изготовление проставок на токарном станке обеспечивает высочайшую точность геометрических параметров, что критично для безопасности эксплуатации. Центральное отверстие, посадочные плоскости и крепежные точки требуют минимальных допусков отклонений – ручная обработка не гарантирует таких результатов.

Станочная обработка позволяет работать с различными материалами: от конструкционной стали до дюралюминия. Токарь последовательно формирует все элементы детали – наружный диаметр, толщину, углубления под ступицу и фаски, контролируя каждый этап микрометром.

Технологический процесс

Этапы обработки заготовки:

Фиксация металлического круга в патроне станка с выверкой биения
Черновая обточка наружного диаметра с припуском 0,5 мм
Точение базовой плоскости для прилегания к ступице
Расточка центрального отверстия (с учетом диаметра ступицы авто)
Формирование крепежных отверстий через поворотный стол
Чистовая обработка поверхностей до Ra 3,2 мкм

Ключевые требования к готовым проставкам:

Параметр	Допуск
Параллельность плоскостей	≤ 0,05 мм
Соосность отверстий	≤ 0,1 мм
Твердость (для стали)	≥ HRC 25

Преимущества станка перед кустарными методами: возможность создания ступенчатых профилей, точное соблюдение углов конусности, воспроизведение сложных пазов под шпильки. Снятие стружки охлаждаемой резцовой головкой предотвращает температурную деформацию металла.

Замер штатного вылета диска (ET)

Вылет диска (ET) – критически важный геометрический параметр, определяющий расстояние между вертикальной плоскостью симметрии обода и посадочной плоскостью диска, контактирующей со ступицей. Его точное измерение перед установкой проставок строго обязательно, так как ошибка всего на 2-3 мм может привести к задеванию колеса за элементы подвески или кузова.

Для замера штатного вылета потребуются: штангенциркуль с глубиномером, ровная поверхность (например, стол), деревянный брусок или металлический уголок в качестве упорной плоскости. Диск должен быть снят с автомобиля, очищен от грязи в области ступицы и размещен лицевой стороной вниз на ровной поверхности.

Пошаговая методика замера

Выполняйте измерения в следующем порядке:

Замерьте общую ширину диска (W): Штангенциркулем определите расстояние между наружными краями обода (от хампов). Важно: Не путайте с визуальной шириной – замер ведется строго по внутренним поверхностям бортовых закраин.
Определите точку замера (B): Установите упорную плоскость (брусок/уголок) перпендикулярно поверхности стола, плотно прижав к краю столешницы.
Измерьте расстояние до привалочной плоскости (X): Приложите диск тыльной стороной к упору. Глубиномером штангенциркуля замерьте дистанцию от упора до посадочной плоскости диска (где он соприкасается со ступицей). Снимите несколько замеров по окружности для контроля точности.
Рассчитайте вылет по формуле: ET = (W / 2) – X. Положительный результат означает, что привалочная плоскость утоплена внутрь относительно центра диска (стандарт для большинства авто). Отрицательный – выдвинута наружу.

Пример расчета: При ширине диска (W) = 203 мм и замеренном значении (X) = 98 мм: ET = (203 / 2) - 98 = 101.5 - 98 = +3.5 мм.

Параметр	Обозначение	Как замеряется
Ширина диска	W	Штангенциркуль между внутренними краями закраин
Расстояние до привалочной плоскости	X	Глубиномер от упора до ступичной площадки
Расчетный вылет	ET	ET = (W / 2) – X

Важные нюансы: Всегда сверяйте полученное значение ET с маркировкой на внутренней стороне диска (например, "ET45"). Расхождение более 1 мм – повод перепроверить замеры. Учитывайте, что на литых дисках привалочная плоскость часто имеет сложный рельеф – замеряйте только в зоне контакта со ступицей, игнорируя технологические выемки.

Расчет требуемой толщины проставки

Точный расчет толщины проставки критичен для безопасной эксплуатации автомобиля. Неправильно подобранная толщина приведет к неправильной посадке колеса, нарушению работы подвески и рулевого управления, создавая аварийную ситуацию.

Основная цель расчета – определить минимальную толщину проставки, которая обеспечит необходимый зазор между внутренней поверхностью диска и элементами подвески (чаще всего стойкой амортизатора или рычагом) после установки колеса с увеличенным вылетом.

Методика измерения и формулы

Необходимые измерения:

ET_{исходный} (мм): Штатный вылет диска (указан на диске).
ET_новый (мм): Желаемый вылет диска после установки проставки.
Зазор_{текущий} (мм): Текущее расстояние между внутренней поверхностью штатного диска и ближайшим элементом подвески (замеряется на стоящем автомобиле с установленным колесом).
Зазор_{необходимый} (мм): Минимально допустимый зазор (рекомендуется 5-10 мм для компенсации люфтов и деформаций).

Формула расчета:

Толщина проставки (S) = (ET_{исходный} - ET_новый) + (Зазор_{необходимый} - Зазор_{текущий})

Где:

(ET_{исходный} - ET_новый): Это разница в вылете, которую нужно компенсировать. Если ET_новый меньше ET_{исходный} (диск "вылезет" наружу), результат будет положительным.
(Зазор_{необходимый} - Зазор_{текущий}): Это дополнительная толщина, необходимая для создания требуемого минимального зазора. Если текущий зазор меньше необходимого, результат будет положительным.

Пример расчета:

Параметр	Значение
ET_{исходный}	45 мм
ET_новый	20 мм
Зазор_{текущий}	8 мм
Зазор_{необходимый}	10 мм

S = (45 - 20) + (10 - 8) = 25 + 2 = 27 мм

Требуемая толщина проставки – 27 мм. Обязательно проверьте соответствие длины штатных шпилек/болтов после установки проставки такой толщины!

Определение диаметра проставки под ступицу

Диаметр центрального отверстия проставки (DIA) должен идеально совпадать с диаметром ступичного выступа (хаба) автомобиля. Несоответствие приведёт к биению колеса, повышенной нагрузке на крепёж и ускоренному износу подвески. Точность в этом параметре критична, так как ступица принимает на себя основной вес машины.

Для замера используйте штангенциркуль, зафиксировав губки на металлическом кольце хаба (не на пыльнике!). Если данные отсутствуют в руководстве по эксплуатации, поищите маркировку на задней стороне заводского диска – производители часто указывают там параметр «Hub Diameter» или «Centre Bore». При отсутствии возможности прямого замера обратитесь к официальным техническим спецификациям модели.

Источники точных значений диаметра

Руководство по эксплуатации ТС (раздел «колеса и шины»)
Официальные каталоги дисков производителей авто (например, ETKA для VAG)
Замер ступицы штангенциркулем (минимум 3 точки по кругу)
Специализированные онлайн-базы (например, Wheel-Size.com или AlloyWheelsDirect.net)

Тип крепления	Особенность замера
Конусные болты/шпильки	Диаметр проставки может быть на 0.1-0.3 мм больше хаба для упрощения монтажа
Центрирующие фланцы	Требует абсолютного совпадения (±0.05 мм)

Проектирование центровочного отверстия

Центровочное отверстие (ступичное отверстие, DIA) обеспечивает точную посадку колесного диска на ступицу транспортного средства. Его корректное проектирование в самодельных проставках критически важно для безопасной эксплуатации автомобиля. Несоответствие диаметра или эксцентриситета вызывает биение колеса, вибрации руля и ускоренный износ подвески.

Диаметр отверстия должен строго соответствовать заводскому размеру ступицы конкретной модели авто. Допустимое отклонение составляет не более +0.05 мм – более широкий зазор требует применения центровочных колец. Глубина отверстия проектируется с учетом высоты посадочного цилиндра ступицы и толщины проставки.

Ключевые аспекты проектирования

При разработке чертежа учитывают следующие параметры:

Номинальный диаметр: Замеряется штангенциркулем на ступице (примеры: 57.1 мм для Toyota, 66.6 мм для Nissan).
Фаска: Обязательная кромка под углом 45° для облегчения монтажа.
Соосность: Ось отверстия должна идеально совпадать с геометрическим центром проставки и отверстий под крепеж.
Чистота поверхности: Класс шероховатости Ra ≤ 1.6 мкм для плотного прилегания.

Распространенные ошибки при самостоятельном проектировании:

Использование усредненных значений диаметра без замера конкретного авто.
Неучет теплового расширения материала проставки.
Отсутствие фаски, приводящее к повреждению ступицы при установке.

Параметр	Требование	Последствия нарушения
Диаметр	Ступица + (0...0.05 мм)	Биение колеса, разрушение подшипников
Эксцентриситет	≤ 0.1 мм	Дисбаланс, вибрации на скорости
Перпендикулярность	Отклонение ≤ 0.05°	Неравномерная нагрузка на крепеж

Для проверки соосности после изготовления применяют контрольные оправки. Финишную обработку выполняют на токарном станке с последующей притиркой. Использование ручного инструмента (дрелей, разверток) не обеспечивает требуемой точности геометрии.

Разметка отверстий под шпильки/болты

Критический этап – точная разметка центров отверстий для крепежных элементов на заготовке проставки. Малейшая ошибка приведет к несовпадению со ступицей и диском, сделав деталь непригодной.

Потребуется базовый шаблон с посадочным диаметром и схемой расположения шпилек/болтов (PCD). Его можно изготовить из плотного картона или тонкого металла, точно скопировав параметры штатного колесного диска автомобиля. Альтернатива – использование старого, но целого диска в качестве кондуктора.

Последовательность разметки

Подготовьте шаблон: вырежьте круг, равный диаметру центрового отверстия (ЦО) диска. Нанесите на него метки центров отверстий PCD, используя штангенциркуль и транспортир для соблюдения углов.
Фиксация на заготовке: жестко закрепите шаблон по центру металлической пластины-проставки. Убедитесь в отсутствии смещений.
Нанесение меток: через отверстия в шаблоне кернером нанесите четкие углубления на металле. Для дисков с разным количеством болтов:
- 4/6 болтов: метки строго напротив друг друга через равные углы (90° для 4-х, 60° для 6-ти).
- 5 болтов: сложная разметка. Измерьте радиус PCD, рассчитайте координаты точек или используйте спецшаблон.
Контроль: проверьте расстояния между всеми метками штангенциркулем. Допустимое отклонение – не более 0.2 мм.

Тип крепежа	Особенность разметки	Инструмент для контроля
Шпильки	Отверстия под запрессовку (диаметр = диаметру шпильки)	Калибр-пробка
Болты	Резьбовые отверстия (диаметр под сверление/нарезку)	Резьбовой калибр

Точность измерений: использование штангенциркуля

Гарантировать безопасность и правильную работу самодельных проставок невозможно без точного соблюдения геометрических параметров, особенно толщины и диаметра центрального отверстия. Ошибка даже в 0.5 мм может привести к биению колеса, перегрузке ступичного подшипника или разрушению конструкции. Штангенциркуль – основной инструмент для контроля этих критичных размеров благодаря своей доступности и достаточной для задачи точности (обычно ±0.05 мм).

Перед измерениями убедитесь, что поверхности заготовки очищены от стружки, окалины и масла, а губки штангенциркуля плотно прилегают к металлу без перекосов. Затягивайте фиксирующий винт плавно, избегая излишнего давления, которое искажает показания. Каждый ключевой размер (толщина проставки, внутренний/внешний диаметр) проверяйте минимум в трех точках по окружности или плоскости для выявления возможного "эксцентриситета" заготовки.

Ключевые параметры и методика их замера

Обязательные размеры для контроля:

Толщина проставки: Замеряется губками штангенциркуля по всей площади. Учитывайте требуемое уменьшение вылета ET (например, проставка 15 мм даст ET -15).
Внутренний диаметр (посадочное отверстие на ступицу): Измеряется внутренними губками в 2 перпендикулярных направлениях. Должен строго соответствовать диаметру ступицы вашего автомобиля.
Внешний диаметр (зонтик под диск): Замеряется внешними губками. Должен точно повторять контур посадочного места диска.
Диаметр и положение отверстий под шпильки/болты: Контролируется глубиномером и внутренними губками (расстояние между центрами).

Таблица частых ошибок при замерах:

Ошибка	Последствие	Как избежать
Перекос губок	Занижение/завышение размера	Держать штангенциркуль строго перпендикулярно поверхности
Грязь на заготовке	Неточный контакт губок	Очищать зону замера ветошью
Слишком сильный зажим	Деформация губок, искажение данных	Легкое касание без усилия
Замер в одной точке	Пропуск неравномерности толщины	Контроль минимум в 3-х точках

Практические рекомендации:

Используйте нониусный или цифровой штангенциркуль с диапазоном 0-150 мм.
Перед работой проверьте "ноль" инструмента: при сомкнутых губках шкалы должны показывать 0.00 мм.
Фиксируйте показания только после затяжки стопорного винта.
Дублируйте замеры сложных параметров (например, межболтовое расстояние PCD) с помощью шаблонов или специализированных колесных линеек.

Подготовка чертежа для токарной обработки

Точный чертёж – основа безопасных проставок. Начните с замера штатного диска: центральное отверстие (DIA), диаметр расположения болтов (PCD), количество отверстий и параметры крепёжных элементов. Зафиксируйте требуемую толщину проставки и конусность отверстий под шпильки/болты (обычно 60°).

Определите материал изготовления (алюминий 6061-T6 или сталь 45 – популярные варианты) и укажите его на чертеже. Продумайте конструкцию: сплошная проставка или с углублением для ступичного выступа (в последнем случае добавьте размер полости и глубину). Обязательно предусмотрите фаски на кромках.

Ключевые элементы чертежа

Обязательные размеры:

Наружный диаметр (должен соответствовать посадочной зоне диска).
Внутренний диаметр (Центральное отверстие, точно под ступицу).
Толщина проставки (основная проектная величина).
Диаметр и углы конусов под крепёжные элементы (строго по ГОСТ или ISO).
Радиусы фасок на торцах (для безопасности и лёгкой установки).

Технические требования:

Допуск биения поверхностей – не более 0.05 мм.
Шероховатость контактных плоскостей – Ra 3.2 мкм (обеспечивает равномерный прижим).
Чёткое указание базовых поверхностей (от которых ведётся отсчёт размеров).

Таблица контроля параметров:

Параметр	Допуск	Метод контроля
Толщина по окружности	±0.1 мм	Микрометр
Соосность отверстий	Ø0.05 мм	Индикатор на поверочной плите
Параллельность плоскостей	0.05 мм	Микрометр в 4-х точках

Добавьте метки для балансировки (например, место для сверления глухого отверстия при необходимости коррекции). Укажите класс прочности материала и необходимость термообработки (актуально для стальных проставок). Передавайте чертёж только опытному токарю с допуском к работе с ответственными деталями.

Закрепление заготовки в токарном станке

Надежная фиксация алюминиевой заготовки – критически важный этап изготовления проставок. Неправильное крепление приведет к биению, вибрациям и невозможности выдержать точные размеры, что недопустимо для ответственной детали. Используйте трехкулачковый самоцентрирующийся патрон – он обеспечивает равномерный зажим цилиндрической заготовки.

Тщательно очистите кулачки патрона и посадочные поверхности заготовки от стружки и грязи. Установите заготовку так, чтобы вылет из патрона был минимально необходимым для обработки всей длины проставки, но не менее 1.5 ее толщин – это снизит риск вибрации. Проверьте соосность: заготовка не должна иметь видимого эксцентриситета при ручном прокручивании шпинделя.

Процесс фиксации и контроль

Черновая затяжка: Затяните кулачки патрона вручную с равномерным усилием по всем трем точкам до легкой фиксации заготовки.
Окончательная затяжка: Используйте патронный ключ, прикладывая умеренное усилие. Перетяжка деформирует алюминий! Сделайте 2-3 равномерных подтягивания, смещая ключ на 120° после каждого подхода.
Проверка биения: Включите станок на низких оборотах (100-200 об/мин). Поднесите неподвижный острый предмет (мел, маркер) к торцу заготовки. Отсутствие видимого "восьмерки" или биения подтверждает правильность центровки.
Корректировка: При наличии биения – остановите станок, слегка ослабьте патрон, аккуратно постучите киянкой по заготовке в сторону, противоположную отклонению, и повторите затяжку с проверкой.

Для длинных проставок (более 40-50 мм) обязательно используйте заднюю бабку с вращающимся центром. Подведите центр к предварительно накерненному отверстию в торце заготовки с умеренным усилием подпора – это исключит прогиб и вибрацию при резании. После каждого переустановления заготовки для обработки второй стороны повторяйте всю процедуру центровки и проверки биения.

Черновая обработка металлической заготовки

Основная цель этапа – придать грубую геометрическую форму будущим проставкам, максимально приближенную к итоговым размерам, с учетом припуска на последующую чистовую обработку. Для этого используется металлический пруток или листовая сталь подходящей марки (чаще всего Ст3, Ст20) и толщины, соответствующей требуемому вылету проставки.

Разметка производится по предварительно подготовленному шаблону или чертежу с четким указанием наружного диаметра (OD), внутреннего отверстия (ID), количества и расположения крепежных отверстий под шпильки/болты. Разметочным инструментом (кернер, чертилка, циркуль) наносят контуры детали на поверхность заготовки.

Ключевые операции черновой обработки

Резка: Отделение заготовки от основного материала с помощью болгарки (УШМ) с отрезным диском по металлу или газовой резки. Требует аккуратности для минимизации неровностей кромок.
Сверление центрального отверстия: Использование сверлильного станка или мощной дрели со сверлом меньшего диаметра, чем итоговый ID. Это снижает нагрузку на инструмент при последующем расточке.
Черновая расточка ID: Постепенное увеличение центрального отверстия до рабочего диаметра с помощью ступенчатого сверления или расточного резца на токарном станке, оставляя припуск ~1-2 мм.
Наружная обдирка: Обработка внешнего контура на токарном станке (обточка OD) или с помощью УШМ и зачистного круга для удаления основного объема металла за пределами разметки, припуск ~1.5-3 мм.
Черновое фрезерование/сверление отверстий под крепеж: Сверление отверстий под шпильки/болты на сверлильном станке по разметке, используя сверла на 1-2 мм меньше конечного диаметра.

Операция	Инструмент	Припуск	Ключевая задача
Резка	УШМ, газовая горелка	-	Формирование отдельной заготовки
Сверление центра	Дрель, сверлильный станок	Меньше ID на 5-10 мм	Создание базового отверстия
Расточка ID	Токарный станок	1-2 мм	Приближение к диаметру ступицы
Обдирка OD	Токарный станок, УШМ	1.5-3 мм	Формирование наружного контура
Сверление крепежа	Сверлильный станок	1-2 мм (на диаметр)	Базовая разметка крепежных точек

Важно: На всех этапах черновой обработки необходимо контролировать нагрев заготовки. Сильный перегрев может привести к короблению металла или изменению его свойств. Используйте охлаждающую жидкость (СОЖ) при работе на станках и делайте перерывы при интенсивной ручной обработке УШМ.

Точение внешнего диаметра проставки

На токарном станке закрепите алюминиевую заготовку в патроне, предварительно обработав одну сторону для создания опорной плоскости. Выставите резец перпендикулярно оси вращения, проверьте надежность фиксации детали. Черновой проход снимите на 0,5-1 мм меньше целевого размера, контролируя биение индикатором.

Чистовую обработку ведите в 2-3 этапа, снимая по 0,1-0,2 мм за проход, используя острый резец с радиусной вершиной. Доведите диаметр до расчетного значения, учитывая посадку на ступицу (обычно H7/h6). Финишный проход выполните без изменения настроек на малой подаче для получения шероховатости Ra 1,6-3,2 мкм.

Ключевые параметры обработки

Контрольные размеры:

Диаметр должен соответствовать посадочному гнезду ступицы с натягом 0,02-0,05 мм
Допуск цилиндричности: не более 0,01 мм
Радиальное биение относительно центровочного отверстия: ≤ 0,03 мм

Этап обработки	Глубина резания (мм)	Подача (мм/об)
Черновая	1,0-1,5	0,2-0,3
Чистовая	0,1-0,3	0,05-0,1

Важно: после точения обязательно снимите фаски под углом 15-20° на входной кромке для облегчения посадки. Проверьте диаметр микрометром в 3-4 сечениях вдоль оси. При конусообразности более 0,01 мм скорректируйте положение резца.

Расточка внутреннего центровочного отверстия

Центровочное отверстие диска (ступичное отверстие) должно идеально совпадать с посадочным диаметром ступицы автомобиля для правильной балансировки и распределения нагрузки. При установке проставок заводской размер отверстия часто оказывается меньше, чем необходимо, из-за увеличенной высоты конструкции. Это требует механической доработки диска для обеспечения плотной посадки без люфтов.

Расточку выполняют на токарном станке, строго контролируя диаметр съема металла. Необходимо точно измерить посадочный размер ступицы с установленной проставкой и перенести эти данные на обработку диска. Погрешность даже в 0.1 мм может вызвать биение колеса. Работа требует профессионального оборудования – ручная обработка напильником или дрелью недопустима.

Ключевые этапы и требования

Инструменты и материалы:

Токарный станок с цифровым индикатором
Штангенциркуль или микрометр
Калиброванные оправки для проверки диаметра

Порядок действий:

Замерьте посадочный диаметр ступицы с закрепленной проставкой в 4 точках.
Установите диск на станок через переходные втулки, исключив смещение.
Настройте резец на расчетный диаметр (значение ступицы + 0.05 мм на тепловое расширение).
Растачивайте отверстие с подачей не более 0.5 мм/оборот, избегая перегрева.
Проверьте соосность и гладкость поверхности калибром после обработки.

Критические ошибки: Перегрев диска (меняет структуру металла), смещение заготовки (асимметрия), снятие избыточного слоя (нарушает прочность). Готовое отверстие не должно иметь задиров или ступенчатости. Обязательно удалите металлическую стружку из полости диска.

Формирование посадочного фланца

Посадочный фланец – критически важный элемент самодельной проставки, обеспечивающий точную центровку колеса на ступице. Его геометрия должна идеально повторять штатный посадочный выступ на автомобильной ступице, исключая биение и гарантируя равномерное распределение нагрузки. Нарушение соосности даже на доли миллиметра приведет к вибрациям на скорости и ускоренному износу подшипников.

Основой для фланца служит металлический диск (алюминиевый сплав или сталь) толщиной, равной требуемому увеличению вылета. На токарном станке выполняются три ключевые операции: вытачивание центрального отверстия строго под диаметр ступицы, формирование выступа ("юбки") по его периметру высотой 5-8 мм и проточка углубления под центрирующее кольцо колесного диска. Глубина и диаметр углубления должны соответствовать параметрам конкретного диска.

Технологические этапы изготовления фланца

Подготовка заготовки: Вырезать диск из листового металла (диаметр ≈ ступицы + 20-30 мм).
Токарная обработка:
- Расточить центральное отверстие (ØH7) с допуском +0.01/+0.03 мм под посадочный диаметр ступицы.
- Сформировать цилиндрический выступ ("юбку") высотой 5-8 мм с наружным диаметром, равным диаметру ступичного выступа.
- Выточить углубление под центрирующее кольцо диска (глубина 3-5 мм, Ø на 0.1-0.2 мм больше кольца).
Сверление крепежных отверстий: Разметить и высверлить отверстия под шпильки/болты в строгом соответствии со штатным расположением на ступице (PCD) и диске, используя шаблон или координатный станок.

Параметр	Требование	Риск при нарушении
Диаметр центрального отверстия	Точное соответствие ступице (посадка H7)	Биение колеса, разрушение подшипников
Высота "юбки"	5-8 мм (≥ толщины проставки)	Смещение диска, деформация крепежа
Соосность отверстий (PCD)	±0.1 мм относительно центра	Неравномерная затяжка, отрыв колеса

Важно: Фланец после обработки обязательно проверяется на биение индикаторным нутромером. Отверстия под крепеж зенкуются для правильного прилегания конусных гаек или болтов. Финишная обработка краев фланца (снятие заусенцев) предотвращает повреждение ступицы при установке.

Сверление отверстий под крепеж

Точная разметка центров крепежных отверстий – критически важный этап. Используйте штангенциркуль для измерения межболтового расстояния (PCD) оригинального диска, перенесите размеры на проставку, отмечая кернером центры будущих отверстий. Обязательно проверьте симметричность разметки относительно центральной оси проставки.

Выбор сверла зависит от материала проставки и диаметра шпилек/болтов. Для алюминия берите сверло на 0.1-0.3 мм меньше номинального диаметра резьбы (например, под М12х1.5 – сверло Ø10.8 мм). Стальные проставки требуют сверления в два этапа: сначала сверлом меньшего диаметра (пилотное), затем – основным. Используйте смазочно-охлаждающую жидкость (СОЖ) для предотвращения перегрева сверла и материала.

Технология сверления

Закрепите проставку на сверлильном станке или мощной дрели с жесткой фиксацией во избежание смещения и биения. Начинайте сверление на низких оборотах, контролируя перпендикулярность сверла к плоскости. После прохождения основного диаметра:

Снимите фаски сверлом большего диаметра или зенкером для правильной посадки конусных гаек/болтов.
Обработайте отверстия мелкой наждачной бумагой или разверткой для удаления заусенцев.
Проверьте соосность всех отверстий и совпадение с PCD диска/ступицы шаблоном или калибром.

Важно: Отверстия должны быть строго цилиндрическими, без конусности и смещения. Любое отклонение приведет к эксцентриситету колеса и разрушению крепежа под нагрузкой.

Типовые параметры крепежа:

Диаметр резьбы	Диаметр сверла (Алюминий)	Диаметр сверла (Сталь)	Тип фаски
М12х1.5	10.8 мм	10.5 мм (черн.), 10.8 мм (чист.)	60°
М14х1.5	12.8 мм	12.5 мм (черн.), 12.8 мм (чист.)	60°

Чистовая обработка поверхности

После грубой шлифовки удалите все заусенцы и риски мелкозернистой наждачной бумагой (P320-P600), последовательно уменьшая зернистость для достижения равномерной матовости. Особое внимание уделите торцевым поверхностям и отверстиям под шпильки – эти зоны критичны для плотного прилегания к ступице и диску.

Обезжирьте проставку ацетоном или уайт-спиритом, используя чистый безворсовый материал. Убедитесь в полном удалении микрочастиц абразива и масляных следов – даже незначительные загрязнения нарушат равномерность притяга и могут вызвать биение колеса.

Контроль геометрии и финишные операции

Обязательно проверьте плоскостность поверхности металлической линейкой или поверочной плитой: зазоры под свет не должны превышать 0.05 мм по всей площади контакта. При выявлении перекосов локально доработайте проблемные участки мелким напильником с последующей доводкой шкуркой.

Рекомендуемые этапы финишной обработки:

Полировка контактных плоскостей войлочным кругом с пастой ГОИ для снижения шероховатости
Нанесение антикоррозийного состава (холодное цинкование, термостойкий лак) кроме посадочных зон
Просушка в течение 24 часов перед установкой

Параметры качества поверхности:

Критерий	Допустимое значение
Шероховатость Ra	не более 1.6 мкм
Отклонение от плоскостности	≤ 0.05 мм на 100 мм диаметра
Допустимые царапины	глубиной до 0.01 мм

Важно: запрещается установка проставок с видимыми следами коррозии или вмятинами на посадочных поверхностях – такие дефекты приведут к деформации диска при затяжке гаек. После финальной обработки храните изделие в сухом месте, обернув антикоррозийной бумагой.

Фрезеровка контактных плоскостей

Фрезеровка привалочных плоскостей проставки – критически важный этап изготовления, обеспечивающий точное прилегание к ступице и диску. Обе поверхности должны быть идеально параллельны друг другу и перпендикулярны центральному отверстию, исключая биение и перекос колеса. Погрешность даже в 0.1 мм на диаметре может привести к вибрациям и неравномерному распределению нагрузки на шпильки.

Работу выполняют на фрезерном или токарном станке с ЧПУ, используя твердосплавные концевые фрезы. Заготовку жестко фиксируют через центральное отверстие, предварительно расточенное до финишного диаметра. Черновую обработку ведут с минимальным припуском 0.3-0.5 мм, чистовую – за два прохода с глубиной резания до 0.1 мм для достижения шероховатости Ra ≤ 3.2 мкм.

Ключевые требования к фрезеровке

Параллельность плоскостей: Допуск ≤ 0.05 мм на всей площади контакта.
Перпендикулярность к оси: Отклонение ≤ 0.03 мм относительно центрального отверстия.
Отсутствие задиров: Обязательная финишная обработка торцов.
Контроль толщины: Замер в 8 точках по периметру микрометром.

Параметр	Допустимое отклонение	Инструмент контроля
Плоскостность	0.04 мм	Поверочная плита, щуп
Параллельность	0.05 мм	Микрометр с шаровыми наконечниками
Шероховатость	Ra ≤ 3.2 мкм	Профилометр или образец

После фрезеровки обязательна проверка посадки на оправку, имитирующую ступицу. Проставка должна прилегать без зазоров, проверяемых щупом 0.05 мм. Нарушение геометрии требует переточки – попытки исправить дефект шлифовкой вручную недопустимы.

Нарезание резьбы (если требуется)

При изготовлении проставок с резьбовыми отверстиями под ступичные шпильки или болты требуется точное нарезание резьбы. Диаметр и шаг должны строго соответствовать параметрам крепежа автомобиля (обычно M12x1.25, M12x1.5, M14x1.5). Отверстия предварительно высверливаются на сверлильном станке с соблюдением соосности, после чего обрабатываются зенкером для создания направляющего конуса.

Используйте качественные метчики из быстрорежущей стали (HSS) и смазочно-охлаждающую жидкость (СОЖ). При работе с алюминием подойдет керосин или WD-40, для стали – сульфофрезол. Нарезайте резьбу в два этапа: сначала черновым метчиком (маркировка 1), затем чистовым (маркировка 2). Каждые 1.5-2 оборота вперед сопровождайте половиной оборота назад для удаления стружки.

Ключевые требования и методы

Фиксация заготовки: Жестко закрепите проставку в тисках, исключив смещение
Контроль перпендикулярности: Применяйте метчикодержатель с направляющей или кондуктор
Проверка качества: Вкрутите калиброванный болт – ход должен быть плавным, без люфтов и перекосов

Материал проставки	Рекомендуемая СОЖ	Допустимая глубина резьбы
Алюминий (Д16Т, АМг)	Керосин, масло ВД-40	≥1.5d резьбы
Сталь (Ст3, 20Г)	Сульфофрезол, масло для резки	≥2d резьбы

Важно: При нарезании резьбы в глухих отверстиях оставляйте недорез 3-4 витка до дна. Для усиления крепления в мягких сплавах используйте резьбовые вставки (Helicoil), которые запрессовываются после нарезки основной резьбы.

Шлифовка и устранение заусенцев

После вырезания заготовки проставки обязательна тщательная обработка кромок и поверхностей. Острые заусенцы и неровности приведут к неплотному прилеганию к ступице или диску, нарушат балансировку колеса и повредят ответные поверхности при монтаже.

Подготовьте инструменты: наждачную бумагу зернистостью P80-P120 (грубая) и P240-P400 (финишная), напильник с мелкой насечкой, шлифовальный брусок или дрель с войлочным кругом. Для контроля используйте ветошь и визуальный осмотр под разными углами освещения.

Последовательность обработки

Удаление крупных дефектов: напильником пройдитесь по периметру заготовки, снимая выраженные заусенцы. Держите инструмент под углом 30-45° к кромке.
Грубая шлифовка: наждачной бумагой P80-P120 обработайте торцы и прилегающие плоскости круговыми движениями. Особое внимание уделите отверстиям под шпильки – используйте свернутую в трубочку наждачку.
Снятие фаски: скруглите острые кромки на всех отверстиях и контуре проставки (2-3 мм), чтобы исключить сколы при монтаже.
Финишная полировка: бумагой P240-P400 добивайтесь гладкости поверхности. Проверяйте отсутствие царапин, проводя пальцем в перчатке.

Контроль качества: протрите деталь ветошью, осмотрите при ярком свете. Заусенец считается устранённым, если при касании тканью не остаётся зацепок. Убедитесь в отсутствии волнообразности поверхностей металлической линейкой.

Проблема	Способ устранения
Риски от ножовки/болгарки	Шлифовка поперёк бороздок до полного исчезновения
Заусенцы в отверстиях	Обработка коническим абразивным стержнем
Локальные неровности	Точечное использование алмазного надфиля

Важно: Не допускайте перегрева металла при шлифовке электроинструментом – это меняет структуру сплава. Работайте в защитных очках – мелкая стружка опасна для глаз.

Контроль параллельности поверхностей

При изготовлении проставок критически важно обеспечить идеальную параллельность соприкасающихся плоскостей. Любое отклонение вызывает неравномерное распределение нагрузки на ступицу и болты, что приводит к биению колеса, ускоренному износу подшипников и деформации элементов подвески. Непараллельность всего в 0.5 мм на проставке толщиной 20 мм создает опасный перекос, эквивалентный углу в 1.5 градуса.

Для проверки параллельности используйте прецизионный инструмент: цифровой или механический микрометр с точностью 0.01 мм, либо штангенциркуль с глубиномером. Замеры производятся минимум в восьми точках по периметру проставки – по углам и серединам сторон. Допустимое расхождение между максимальным и минимальным значением толщины не должно превышать 0.05 мм для проставок до 30 мм.

Порядок контроля

Очистите поверхности проставки от стружки и загрязнений
Установите проставку на идеально ровную плиту (поверочную или стекло)
Последовательно измерьте толщину по точкам:
- Левый верх – правый верх
- Левый низ – правый низ
- Центр – по периметру через каждые 45°
Фиксируйте результаты в таблице:

Точка замера	Толщина (мм)
Север	20.02
Северо-восток	20.01
Восток	19.98
Юго-восток	20.00
Юг	20.03
Юго-запад	20.02
Запад	19.99
Северо-запад	20.01

Рассчитайте разницу между максимумом (20.03 мм) и минимумом (19.98 мм). В данном случае отклонение 0.05 мм допустимо. Если расхождение превышает норму, проставку необходимо доработать шлифовкой на плоскошлифовальном станке или забраковать.

Проверка геометрии готовой проставки

После изготовления проставки критически важно проверить соответствие её геометрических параметров расчётным значениям. Отклонения даже в доли миллиметра могут привести к дисбалансу колеса, вибрациям на руле и ускоренному износу подвески.

Используйте точный штангенциркуль с глубиномером или микрометр для контроля толщины изделия минимум в восьми точках по всей площади, особенно по периметру. Убедитесь, что разница между максимальным и минимальным показателем не превышает 0,05–0,1 мм.

Ключевые параметры для контроля

Сосредоточьтесь на трёх основных характеристиках:

Толщина равномерность – проверяется в центре и по краям (минимум 8 замеров).
Диаметр центрального отверстия (DIA) – должен точно соответствовать ступичному посадочному выступу (допуск +0,0/-0,05 мм).
Диаметр и расположение крепёжных отверстий (PCD) – контролируется шаблоном или калибром.

Методы проверки соосности:

Установите проставку на идеально ровную поверхность (стекло, гранитная плита).
Измерьте зазор между поверхностью и проставкой по краям щупом – расхождение не должно превышать 0,1 мм.
Проверьте перпендикулярность стенок отверстий к плоскостям проставки с помощью угольника.

Параметр	Инструмент	Допустимое отклонение
Толщина	Микрометр	±0,1 мм
Диаметр DIA	Штангенциркуль	0,0 / -0,05 мм
Отверстия PCD	Калибр-шаблон	±0,2 мм

Важно! Обязательно проверьте отсутствие внутренних напряжений в металле: после финальной обработки проставка должна лежать на плоскости без качения. Микроскопические деформации под нагрузкой приведут к разрушению изделия на ходу.

Технология протяжки шпилек: пошагово

Протяжка шпилек – критически важный этап при установке проставок для увеличения вылета дисков. От качества выполнения этой операции напрямую зависит безопасность движения, так как ослабление крепежа может привести к отрыву колеса во время поездки.

Технология требует строгого соблюдения последовательности действий и применения правильных инструментов. Ниже приведена пошаговая инструкция для надежной протяжки шпилек после монтажа проставки.

Инструменты и подготовка

Перед началом работы убедитесь в наличии:

Динамический ключ с точным динамометром (обязательно!)
Чистая резьбовая смазка (медная или графитовая)
Щетка для очистки резьбы
Диск с проставкой, установленный на ступицу

Очистка резьбы: Тщательно удалите грязь и остатки старой смазки со шпилек и гаек металлической щеткой.
Смазка резьбы: Нанесите тонкий равномерный слой специальной смазки только на резьбовую часть шпилек. Избегайте попадания смазки на торцевые поверхности.
Предварительная затяжка: Наживите все гайки (или болты) вручную. После этого ключом затяните их крест-накрест в последовательности, указанной в таблице ниже, с усилием ≈30% от финального.
Первая протяжка: Повторите крестообразную схему затяжки, доведя момент до 50-60% от конечного значения. Контролируйте показания динамометрического ключа.
Финальная протяжка: Выполните окончательную затяжку в той же последовательности, строго соблюдая требуемое производителем автомобиля значение момента (см. руководство по эксплуатации).
Контроль: Через 100-200 км пробега обязательно повторно протяните крепеж тем же моментом по той же схеме.

Количество гаек/болтов	Рекомендуемая последовательность затяжки
4	1-3-4-2 (против часовой стрелки)
5	1-4-2-5-3
6	1-4-5-2-3-6

Важно: Никогда не используйте ударные инструменты (пневмогайковерт) для финальной затяжки. Динамометрический ключ – единственный надежный способ обеспечить правильное усилие.

Нанесение антикоррозийного покрытия

После механической обработки проставки и проверки геометрии критически важно защитить металл от ржавчины, особенно учитывая постоянное воздействие влаги, реагентов и механических повреждений при эксплуатации. Без качественной антикоррозийной обработки даже стальная или алюминиевая проставка быстро деградирует, что ставит под угрозу безопасность и сводит на нет все усилия по изготовлению.

Поверхность должна быть абсолютно чистой, сухой и обезжиренной – используйте уайт-спирит, ацетон или специальный обезжириватель. Убедитесь в отсутствии пыли, масляных пятен или следов окислов, иначе покрытие ляжет неравномерно и адгезия будет слабой. Работу проводите в хорошо проветриваемом помещении с низкой влажностью.

Методы нанесения защиты

Выбор конкретного состава зависит от доступности, бюджета и условий эксплуатации:

Термостойкая эпоксидная грунтовка (например, для тормозных суппортов): Обеспечивает максимальную адгезию и стойкость к высоким температурам, солевым растворам. Наносится кистью или аэрозолем в 2-3 тонких слоя с межслойной сушкой.
Цинкосодержащие грунты (холодное цинкование): Создают протекторный барьер, электрохимически защищая сталь. Требуют тщательного перемешивания перед нанесением.
Антигравийные покрытия (жидкий локер): Образуют толстый эластичный слой, стойкий к ударам камней. Наносятся распылением, но сложны для равномерного покрытия в домашних условиях.
Специализированные WD-антикоры в аэрозолях: Удобны для сложной геометрии, быстро сохнут. Главный недостаток – меньшая долговечность по сравнению с эпоксидными системами.

Технология нанесения: Обязательно обрабатывайте все поверхности, включая фаски, отверстия и торцы. Каждый слой должен высохнуть согласно инструкции производителя (обычно 20-60 минут). Финишное покрытие – термостойкая эмаль – не только улучшит внешний вид, но и добавит защиты от УФ-лучей и химии.

Материал проставки	Рекомендуемая защита	Минимальная толщина слоя
Сталь (Ст3, Ст20)	Цинк-наполненный грунт + эпоксидная эмаль	80-120 мкм
Алюминий (Д16Т, АМг)	Акриловый грунт для цветных металлов + лак	50-70 мкм
Нержавеющая сталь (A2, A4)	Пассивирование или эпоксидный лак (опционально)	30-50 мкм

Контроль качества: После полной полимеризации (24-72 часа) осмотрите покрытие на предмет подтеков, непрокрасов, пузырей или отслоений. Особое внимание – кромкам и зонам контакта с диском/ступицей. Испытайте адгезию скотч-тестом (насечка крест-накрест, наклейка и резкий отрыв ленты).

Обработка консистентной смазкой перед установкой

Тщательно обработайте все соприкасающиеся металлические поверхности проставки и ступицы консистентной смазкой. Особое внимание уделите посадочному цилиндрическому пояску (хабу) проставки и ответной части на ступице автомобиля.

Нанесите тонкий, но сплошной слой смазки на обе стороны проставки, включая зону крепежных отверстий. Обязательно промажьте резьбовую часть болтов или шпилек, которые будут использоваться для фиксации колесного диска.

Ключевые правила обработки

Используйте только высокотемпературные смазки: подойдут составы на литиевой основе (ШРУС, Литол-24) или специализированные медные антизадирные пасты.
Избегайте избытка: чрезмерный слой смазки может привести к выдавливанию излишков при затяжке и дисбалансу колеса.
Не смазывайте конусные поверхности: зоны контакта диска с проставкой и проставки со ступицей должны быть сухими и чистыми для обеспечения точного центрирования.
Обновите смазку при демонтаже: повторяйте процедуру при каждом снятии колес для предотвращения коррозии и закисания соединений.

Подготовка ступицы к монтажу

Тщательная очистка поверхности ступицы – критически важный этап перед установкой проставок. Используйте металлическую щетку и специальный обезжириватель для удаления ржавчины, грязи, старой смазки или следов коррозии. Особое внимание уделите посадочному кругу и направляющим шпилькам/болтам. Работайте до появления чистого металлического блеска на контактных зонах.

Обязательно проверьте состояние резьбы на шпильках или в отверстиях под болты. При обнаружении замятин, повреждений или сильной коррозии восстановите резьбу метчиком (для гаек) или плашкой (для шпилек). Прогонка инструментом должна осуществляться плавно, без перекосов и чрезмерных усилий. Замените деформированные или изношенные крепежные элементы.

Контроль геометрии и комплектующих

Визуально и тактильно проверьте плоскость торца ступицы на отсутствие вмятин, глубоких рисок или деформаций. Приложите линейку для выявления возможного биения.
Убедитесь в исправности и равномерном выступе тормозного диска за пределы ступицы (если диск уже установлен).
Подготовьте комплект новых колесных болтов или гаек соответствующей длины с учетом толщины проставки. Использование старого короткого крепежа недопустимо.
При необходимости укоротите штатные направляющие шпильки (если они мешают плотному прилеганию проставки), используя болгарку с последующей аккуратной зачисткой заусенцев.

Материал	Назначение	Примечание
Медная смазка	Обработка резьбы крепежа	Облегчит последующий демонтаж
Антикоррозийный спрей	Защита очищенных поверхностей	Наносить после обезжиривания
Торцевой ключ	Затяжка колесных болтов/гаек	С обязательным динамометрическим контролем

После подготовки обязательно нанесите тонкий слой антикоррозийного состава на посадочную площадку ступицы, исключая зоны непосредственного контакта с проставкой и тормозным диском. Дайте составу высохнуть согласно инструкции производителя. Игнорирование этого шага провоцирует ускоренное корродирование.

Последовательность затяжки проставки

Правильная затяжка проставки критична для безопасности и равномерного распределения нагрузки на ступицу. Любые отклонения от рекомендуемой схемы могут привести к деформации диска, отрыву колеса или повреждению резьбы шпилек/болтов.

Используйте только исправный динамометрический ключ с актуальной калибровкой. Затяжку всегда выполняйте на поднятом автомобиле с установленными страховочными подставками, исключая нагрузку на подвеску.

Пошаговый алгоритм действий

Строго соблюдайте указанный порядок операций:

Установите проставку на ступицу, совместив отверстия со шпильками/болтами. При использовании длинных болтов убедитесь в их свободном ходе до упора.
Наживите все крепежные элементы (гайки или болты) вручную без перекоса. При сопротивлении проверьте совпадение отверстий.
Выполните предварительную затяжку крепежа в диагональной последовательности (например, для 5 болтов: 1→3→5→2→4). Усилие – 30-40 Нм.
Опустите автомобиль на землю для снятия напряжения с подвески.
Окончательно затяните крепеж тем же диагональным методом в два этапа:
- Первый проход: 50% от конечного усилия (указанного производителем авто).
- Второй проход: 100% усилия (обычно 110-120 Нм для легковых авто).

После пробега 50-100 км обязательно проведите контрольную проверку момента затяжки на поднятом автомобиле. Повторяйте проверку каждые 500-1000 км в течение первых 3000 км эксплуатации.

Применение динамометрического ключа

После установки проставки и колесного диска критически важным этапом становится правильная затяжка крепежных элементов. Использование динамометрического ключа здесь не просто рекомендация, а обязательное требование безопасности. От точности соблюдения момента затяжки напрямую зависит надежность фиксации колеса и отсутствие деформации проставки.

Неправильный момент затяжки – распространенная причина проблем. Слабая затяжка ведет к постепенному ослаблению болтов или гаек во время движения, что чревато отрывом колеса. Превышение усилия может вызвать срыв резьбы на шпильках или болтах, повреждение самой проставки, деформацию колесного диска или даже коробление ступицы.

Правильная последовательность затяжки

Для обеспечения равномерного прилегания проставки и диска к ступице соблюдайте строгий порядок действий:

Предварительная затяжка: Наживите все болты/гайки от руки до соприкосновения проставки и диска со ступицей.
Первичная затяжка: Установите на динамометрическом ключе значение примерно 40-50% от конечного требуемого момента. Пройдите все крепежи по схеме "звезда" (крест-накрест), доводя каждый до этого промежуточного значения.
Финальная затяжка: Установите на ключе точное значение момента затяжки, рекомендованное автопроизводителем для вашей модели (обычно указано в руководстве по эксплуатации или на табличке в дверном проеме/бардачке). Повторите схему "звезда", последовательно доводя каждый крепеж до полного момента.

Важные замечания:

Всегда используйте заводские значения момента затяжки для колесного крепежа вашего автомобиля. Для некоторых типов удлиненных болтов/шпилек, идущих в комплекте с проставками, производитель может давать особые указания.
Никогда не смазывайте резьбу болтов/шпилек или конусные поверхности гаек/болтов маслом или графитом без прямого указания производителя крепежа. Смазка резко снижает трение и приводит к значительному фактическому превышению усилия на резьбе при достижении заданного момента на ключе.
Проверяйте момент затяжки после первых 50-100 км пробега. Проставка и диск могут дать небольшую усадку.
Не используйте динамометрический ключ для откручивания! Храните его с выставленным на минимальное значение моментом.

Установка колеса с проставкой: особенности

Монтаж колеса с проставкой требует строгого соблюдения последовательности действий для гарантии безопасности. Проставка устанавливается непосредственно на ступицу перед колесным диском, совмещаясь со шпильками или болтами крепления. Обязательно убедитесь в чистоте посадочных поверхностей ступицы, проставки и диска – остатки грязи или коррозии могут вызвать биение колеса.

Критически важно использовать удлиненные крепежные элементы (болты или шпильки с гайками), соответствующие новой толщине сборки (ступица + проставка + диск). Штатный крепеж не обеспечит необходимой длины резьбового захвата и создаст аварийную ситуацию. Затяжку следует проводить только на подвешенном автомобиле крестообразно или по звезде, в несколько этапов с постепенным увеличением момента, указанного производителем авто.

Ключевые этапы и требования

Подбор крепежа: Длина новых болтов/шпилек должна компенсировать толщину проставки + минимум 8-10 витков резьбы в ступице.
Контроль центрирования: Проставка и диск обязаны плотно садиться на центрирующий выступ ступицы (хабцентрирование) или использовать собственные центровочные кольца.
Момент затяжки: Применение динамометрического ключа обязательно! Превышение момента повредит шпильки, недостаток – ослабит крепление.

Параметр	Требование	Риск несоблюдения
Длина крепежа	Запас ≥ толщине проставки + 8-10 витков	Срыв резьбы, отрыв колеса
Чистота поверхностей	Отсутствие грязи, ржавчины, масла	Биение колеса, самооткручивание
Порядок затяжки	Крестообразно/звездой, поэтапно	Деформация диска, неравномерная нагрузка

После монтажа первые 50-100 км избегайте резких разгонов, торможений и нагрузок, регулярно проверяйте момент затяжки крепежа. Любые вибрации на руле или посторонние звуки – сигнал для немедленной остановки и диагностики. Помните: проставка увеличивает нагрузку на подшипники ступицы и элементы подвески, их износ ускоряется.

Контроль зазоров с элементами подвески

После монтажа проставок критически важно проверить зазоры между колесом и компонентами подвески. Увеличение вылета смещает диск внутрь арки, что может привести к контакту с деталями шасси даже при корректном подборе диаметра. Пренебрежение этим этапом гарантированно вызовет повреждения при эксплуатации.

Минимально допустимый зазор между шиной и любым элементом составляет 3-5 мм в статике. Учитывайте деформацию резины в поворотах и сжатие подвески при нагрузке: реальный запас должен быть больше. Проверку выполняйте на ровной площадке с полной вывеской колес, имитируя работу подвески домкратом.

Ключевые точки контроля

Амортизатор и пружина: основной риск контакта при смещении диска к стойке.
Рычаги подвески: особенно верхние и поперечные в передней многорычажной схеме.
Тормозные суппорты: зазор между внутренней частью диска и скобой суппорта.
Кронштейны стабилизатора: выступающие элементы возле посадочного места ступицы.
Кузовные элементы: брызговики, арки, топливные магистрали в задних крыльях.

Процедура тестирования:

Вращайте колесо вручную, визуально оценивая зазоры по всему периметру.
Рычагом имитируйте ход подвески (поддомкрачивайте авто), контролируя изменение расстояний.
Выверните руль до упора в обе стороны, проверьте зазоры в крайних положениях.
Проведите тестовую поездку с маневрами, затем повторно осмотрите зоны риска на следы касания.

Элемент	Метод контроля	Опасность при контакте
Пружина/амортизатор	Замер щупом при снятой нагрузке	Разрыв шины, поломка стойки
Тормозной суппорт	Контрольная бумажная полоса (должна свободно проходить)	Задиры диска, перегрев тормозов
Кузовные элементы	Проверка с полной загрузкой салона	Прорыв бензопровода, деформация арки

Обнаружение следов трения требует немедленного снятия проставок или установки колес с меньшим вылетом. Помните: вибрация на скорости или посторонние звуки в поворотах – явные признаки контакта колеса с подвеской.

Первая проверка на биение после установки

Сразу после монтажа колеса с проставками критически важно проверить радиальное и боковое биение. Даже идеально изготовленные проставки и правильная затяжка гаек не гарантируют отсутствие дисбаланса из-за суммарных допусков сборки. Пренебрежение этой проверкой приведет к вибрациям на скорости, ускоренному износу подшипников и элементов подвески.

Поднимите автомобиль домкратом, обеспечив свободное вращение колеса. Используйте надежную фиксацию точки опоры и страховочную подставку. Вращайте колесо вручную, приложив к неподвижной части подвески (например, рычагу или амортизаторной стойке) жесткий предмет – металлический пруток, отвертку или штатив с индикаторной головкой. Зазор между предметом и ободом должен быть минимальным и постоянным на всем обороте.

Порядок выявления и оценки биения

Радиальное биение (биение "вверх-вниз"):

Направьте контрольный предмет перпендикулярно оси вращения к центральной части обода (ближе к спицам или плоскости крепления).
Медленно вращайте колесо, отслеживая изменение зазора.
Максимальное отклонение не должно превышать 1.0-1.5 мм для легкового автомобиля.

Боковое биение (биение "вправо-влево"):

Переместите предмет к боковой поверхности обода (ребру).
Повторите вращение, наблюдая за колебаниями расстояния до боковины.
Допустимое значение обычно строже – в пределах 0.8-1.2 мм.

Значительные отклонения указывают на:

Причина	Решение
Неправильную посадку проставки на ступицу	Демонтировать колесо, очистить посадочные поверхности от грязи, заусенцев, остатков старого герметика
Деформацию проставки или диска	Проверить геометрию проставки на ровной плите, осмотреть диск на предмет повреждений
Недотяжку или неравномерную затяжку болтов/гаек	Повторно затянуть крепеж в правильном порядке (звездой) динамометрическим ключом с указанным моментом

Проведите тестовую поездку на низкой скорости (30-50 км/ч) по ровному участку. Появление вибрации на руле или кузове требует немедленной остановки и повторной диагностики. Устраните биение до эксплуатации на трассе – это вопрос безопасности и сохранности ходовой части.

Регулярный контроль крепежа в первые 100 км

После установки проставок критически важно провести цикл проверок крепежа в течение первых 100 км пробега. Под воздействием переменных нагрузок при разгоне, торможении и маневрировании возможна незначительная деформация металла и ослабление затяжки. Игнорирование этого этапа многократно повышает риск отрыва колеса в движении.

Контроль проводится в три этапа: после первых 30 км, затем на 70 км и финально по достижении 100 км. Каждая проверка включает полный демонтаж колес для визуального осмотра проставок, шпилек и посадочных поверхностей. Особое внимание уделяется отсутствию трещин, равномерности прилегания элементов и состоянию резьбы.

Порядок действий при проверке

Снимите все колеса и очистите места контакта диска, проставки и ступицы от грязи
Проверьте целостность проставок: отсутствие трещин, деформаций, следов коррозии
Осмотрите шпильки/болты: резьба должна быть чистой, без задиров и следов срыва
Затяните крепеж на холодном металле динамометрическим ключом в три этапа:
- Первоначально с усилием 50% от номинала
- Промежуточная протяжка на 75% номинала
- Финальная затяжка с точным моментом, указанным производителем авто
Повторите процедуру для всех колес

Пробег (км)	Ключевые действия	Критические параметры
30	Диагностика начальной усадки, проверка центровки	Отсутствие вибраций руля, равномерность зазоров
70	Контроль геометрии проставок, протяжка крепежа	Целостность шпилек, параллельность поверхностей
100	Финальная затяжка с калибровкой момента	Стабильность усилия на всех точках крепления

Важно: последующие проверки проводятся каждые 500 км до полной стабилизации соединения. При появлении биения руля, стуков или вибраций немедленно прекратите движение и выполните внеплановый контроль. Используйте только динамометрический ключ – "на глаз" или ударным инструментом затягивать запрещено!

Признаки некорректной установки проставок

После самостоятельного монтажа проставок критически важно отслеживать нехарактерные изменения в поведении автомобиля. Даже незначительные отклонения от технологии установки могут спровоцировать опасные последствия, проявляющиеся в первые километры пробега.

Следует незамедлительно провести диагностику при обнаружении одного или нескольких симптомов из перечисленных ниже. Игнорирование этих признаков ведет к ускоренному износу узлов ходовой части и повышает риск аварийных ситуаций.

Основные индикаторы проблем

Вибрация руля и кузова – особенно ощутима при разгоне свыше 60 км/ч, усиливается в определенных скоростных диапазонах
Неравномерный износ резины – появление "лысых" участков, волнообразная деформация протектора ("гребенка")
Стуки в подвеске – металлические щелчки или глухие удары при проезде неровностей, часто вызваны ослабленными болтами

Дополнительные тревожные сигналы

Смещение оси колеса – визуальное отклонение колес от вертикали при взгляде спереди/сзади
Перегрев ступичных подшипников – появление синего оттенка на металле, запах гари после длительной поездки
Самопроизвольное изменение угла поворота руля – необходимость постоянного подруливания для движения прямо

Симптом	Возможная причина	Экстренные меры
Биение руля на скорости	Неотцентрованные проставки, деформация	Проверить соосность, заменить искривленные детали
Скрип при торможении	Контакт проставки с суппортом	Проверить зазоры, использовать проставки меньшей толщины
Течь тормозной жидкости	Пережатый тормозной шланг	Немедленная замена шланга, перепрокладка магистрали

Важно: Любой из перечисленных признаков требует немедленной остановки и проверки крепежа. Повторная протяжка болтов обязательна после первых 100 км пробега – температурные деформации и усадка металла могут ослабить первоначальное усилие затяжки.

Влияние проставок на износ подшипников

Использование проставок для увеличения вылета диска напрямую влияет на нагрузку на ступичные подшипники. Смещение колеса наружу увеличивает рычаг воздействия сил (от дорожного покрытия, веса автомобиля, боковых нагрузок в поворотах) на подшипник. Это приводит к неравномерному распределению давления внутри узла.

Подшипник, рассчитанный на работу с определенным вылетом, начинает испытывать повышенные точечные нагрузки, особенно на внешнюю обойму. Ускоренный износ возникает из-за постоянного перекоса и микродеформаций, которые разрушают смазочный слой и повреждают дорожки качения. Риск возрастает пропорционально толщине проставки.

Факторы, усугубляющие негативное влияние

Толщина проставок: Чем больше толщина – тем значительнее смещение колеса и нагрузка.
Стиль вождения: Агрессивная езда, частые проезды неровностей, перегруз автомобиля усиливают ударные и боковые воздействия.
Качество подшипников: Дешевые или изношенные подшипники быстрее выходят из строя.
Состояние ходовой: Люфты в шаровых опорах, рулевых наконечниках или износ амортизаторов увеличивают вибрации.

Важно понимать: Даже качественные проставки не устраняют физическое увеличение нагрузки. Они лишь перераспределяют ее, делая подшипник слабым звеном. Регулярный контроль (выявление гула, люфта колеса) становится обязательным.

Толщина проставки	Вероятность ускоренного износа	Рекомендуемые действия
3-5 мм	Низкая (при исправной подвеске)	Контроль состояния раз в 20-30 тыс. км
10-15 мм	Средняя	Обязательная проверка каждые 10-15 тыс. км, замена при первых признаках износа
20 мм и более	Высокая	Частая диагностика (5-10 тыс. км), использование усиленных подшипников, готовность к преждевременной замене

Тестирование управляемости на разных скоростях

После установки проставок первым делом проверяется поведение автомобиля на малых скоростях (30-60 км/ч) в плотном городском потоке. Особое внимание уделяется реакции руля на резкие маневры между полосами и чувствительности передней оси при объезде препятствий. Увеличенная колея часто приводит к более "тяжелому" и предсказуемому рулению, но может проявиться избыточная поворачиваемость в поворотах.

На трассе тестирование проходит в трех диапазонах: 80-100 км/ч (оценка стабильности в длинных поворотах), 110-130 км/ч (анализ вибраций и обратной связи руля) и экстремальные 140-160 км/ч (проверка курсовой устойчивости при боковом ветре). Ключевой параметр – отсутствие "плавания" по полосе и резонансных колебаний на неровностях.

Критические факторы при тестах

Ширина покрышек: проставки + широкие шины усиливают нагрузку на ступичные подшипники
Состояние подвески: изношенные сайлентблоки/шаровые многократно увеличивают крены
Давление в шинах: отклонение даже на 0.2 атм влияет на пятно контакта

Скоростной режим	Риски	Рекомендуемые проверки
Город (до 60 км/ч)	Увеличение радиуса разворота	Резкие перестроения, повороты руля "до упора"
Трасса (100-130 км/ч)	Возникновение биения	Движение по рифленому покрытию, разгон с вибрацией
Высокоскоростной (140+ км/ч)	Потеря курсовой устойчивости	Резкий заход в повороты, экстренные торможения

Важно: При первом тесте избегайте мокрого покрытия и гравийных обочин – непривычная управляемость может спровоцировать занос. Все маневры выполняются поэтапно с наращиванием скорости, начиная с пустых парковок или полигонов.

Юридические аспекты использования самоделок

Использование самодельных проставок для изменения вылета диска (ET) влечет за собой ряд серьезных юридических последствий, связанных с нарушением требований к конструкции транспортного средства. В Российской Федерации эксплуатация автомобиля с внесенными изменениями, не прошедшими официальную процедуру согласования и сертификации, прямо запрещена действующими нормативными актами.

Основной риск заключается в признании транспортного средства несоответствующим требованиям безопасности. В случае дорожно-транспортного происшествия (ДТП), даже если водитель не являлся его виновником, факт установки незарегистрированных самодельных проставок может быть использован страховой компанией для отказа в выплате или ее существенного сокращения. Кроме того, автомобиль с такими доработками с высокой вероятностью не пройдет обязательный технический осмотр (ТО).

Ключевые нарушения и последствия

Установка самодельных проставок нарушает следующие пункты:

Технический регламент Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011): Любое изменение геометрии подвески или рулевого управления (к которым относится и вылет диска) требует официального одобрения типа транспортного средства (ОТТС) или внесения изменений в конструкцию с последующей сертификацией.
Правила дорожного движения (ПДД РФ): Пункт 7.18 запрещает эксплуатацию ТС, если на нем установлено оборудование, не предусмотренное конструкцией и не прошедшее соответствующую сертификацию. Самодельные проставки подпадают под этот запрет.
Кодекс об административных правонарушениях (КоАП РФ): Статья 12.5 ч.1 предусматривает наказание за управление ТС при наличии неисправностей или условий, при которых эксплуатация запрещена (предупреждение или штраф 500 руб.). Более серьезные последствия могут наступить по ч.3 ст. 12.5, если изменение признают влияющим на безопасность (лишение прав на 6-12 мес.).

Особое внимание уделяется осмотру сотрудниками ГИБДД. Обнаружение самодельных проставок во время проверки является достаточным основанием для:

Запрещения эксплуатации автомобиля (снятие номеров).
Вынесения постановления по ст. 12.5 КоАП РФ.
Требования устранить неисправность на месте или эвакуации ТС на штрафстоянку.

Ответственность за использование таких самодельных решений целиком лежит на владельце транспортного средства. Единственным легальным способом изменения вылета диска является установка проставок, имеющих сертификат соответствия ТР ТС, и официальное внесение данных изменений в конструкцию ТС с получением соответствующих документов в органах ГИБДД после прохождения технической экспертизы.

Параметр	Норма	Тревожные признаки
Цвет поверхности	Равномерный	Темные пятна, радужные разводы
Зазор под линейку	0 мм	Просвет более 0.5 мм
Состояние резьбы	Чистая, без заусенцев	Металлическая стружка, "слизанные" грани

Отзывы о самодельных проставках: реальные кейсы

Владельцы автомобилей, самостоятельно изготовившие проставки, отмечают значительную экономию средств. Например, комплект из алюминиевых пластин толщиной 20 мм обходится в 800-1500 рублей против 5000-8000 рублей за заводские аналоги. Многие подчёркивают простоту обработки материалов: достаточно дрели, болгарки и токарного станка для базовых операций.

Ключевой проблемой в отзывах называют точность изготовления. Несовпадение отверстий под шпильки даже на 1 мм провоцирует биение колёс, а перекосы плоскостей ведут к ускоренному износу ступичных подшипников. Часто упоминается необходимость калибровки на фрезерном станке после ручной разметки.

Конкретные примеры использования

Автомобиль	Материал	Толщина	Результат
Toyota Land Cruiser 100	Сталь 40Х	30 мм	Пробег 15 тыс. км: деформации нет, вибрации отсутствуют
ВАЗ 2114	Алюминий Д16Т	25 мм	Через 8 месяцев появился люфт ступицы из-за перекоса
Volkswagen Golf 7	Титан ВТ1-0	15 мм	Идеальная балансировка после шлифовки на ЧПУ

Положительные аспекты по отзывам:

Улучшение устойчивости на поворотах при толщине проставок от 20 мм
Возможность установки колёс с нестандартным дизайном без замены подвески
Повышение ремонтопригодности: проще заменить дешёвую проставку, чем адаптер

Критические замечания:

Ускоренный износ резины при ошибках в расчёте угла развала
Потеря гарантии на ступичные узлы у официальных дилеров
Риск отрыва колеса при использовании мягких сплавов (например, силумина)

Отдельно выделяются случаи с внедорожниками: владельцы UAZ Patriot успешно используют стальные проставки 40 мм для преодоления бездорожья, но отмечают необходимость ежеквартальной протяжки болтов. В спортивных авто (Subaru Impreza WRX) даже 10-мм проставки из титана требуют обязательной балансировки с колесом в сборе.

Типичные ошибки при самостоятельном изготовлении

Изготовление проставок требует абсолютной точности в расчетах и геометрии. Малейшее отклонение от параметров создает критические нагрузки на подвеску и ступичные узлы, провоцируя ускоренный износ или внезапное разрушение деталей.

Игнорирование требований к материалу и технологии обработки приводит к деформациям под нагрузкой. Неучтенные вибрации вызывают самооткручивание крепежа, что чревато потерей колеса в движении.

Основные риски кустарного производства

Ошибки в замерах – использование штангенциркуля вместо микрометра дает погрешность до 0.5 мм. Некорректный зазор между проставкой и ступицей ведет к биению колеса.
Неверный выбор металла – применение алюминия марки АД31 вместо закаленного Д16Т или стальных сплавов. Мягкий материал "просаживается" под гайками, нарушая момент затяжки.
Нарушение плоскостности – фрезеровка на изношенном станке создает перекосы >0.1 мм/100 мм. При затяжке болтов возникает неравномерное напряжение, деформирующее ступицу.
Экономия на крепеже – установка стандартных болтов вместо удлиненных шпилек класса прочности 10.9. Резьбовые соединения испытывают двойные нагрузки и срезаются.

Ошибка	Последствие	Решение
Отсутствие центрирующего выступа	Смещение оси колеса, радиальное биение	Точная расточка по диаметру хаба ступицы (±0.05 мм)
Неправильный угол конусов отверстий	Недожим крепежа, самопроизвольное откручивание	Строгое соответствие конусности болтов (обычно 60°)

Пренебрежение балансировкой – неснятые фаски или грубая обработка вызывают дисбаланс >15 г на стороне, что усиливает вибрации на скорости свыше 80 км/ч.
Недостаточная толщина – проставки менее 5 мм при увеличенном вылете ET15+ работают на излом. Требуется минимум 8 мм для стали или 12 мм для алюминия.

Альтернатива: сравнение с заводскими проставками

Самодельные проставки из алюминия или стали привлекают доступностью материалов и возможностью индивидуального расчёта толщины под конкретные задачи. Их изготовление требует серьёзных навыков работы на токарном станке, точных замеров центровочных отверстий, болтовых пазов и соблюдения идеальной плоскостности поверхностей. Любая погрешность в геометрии или балансировке грозит вибрациями, ускоренным износом ступичных подшипников и даже разрушением конструкции.

Заводские решения производятся из высокопрочных авиационных сплавов методом фрезерной обработки на ЧПУ, что гарантирует соответствие жёстким допускам. Они проходят испытания на нагрузку, имеют антикоррозионное покрытие и сертификаты безопасности. Конструкция включает центрирующие выступы ("хабы"), обеспечивающие точную посадку на ступицу и равномерное распределение усилий, что критично для сохранения ресурса ходовой части.

Ключевые отличия и риски

Преимущества заводских проставок:

Надёжность: Расчёт инженерами допустимых нагрузок и виброустойчивости.
Безопасность: Испытания на разрушение, защита от коррозии, точное центрирование.
Комплектация: Длинные шпильки или болты в наборе, исключающие нехватку резьбы.

Опасности самодельного варианта:

Деформация при нагрузке из-за неправильного выбора материала или толщины.
Биение и вибрации руля из-за ошибок в балансировке или параллельности плоскостей.
Срыв резьбы штатных болтов при использовании без замены на удлинённый крепёж.

Отзывы пользователей: Владельцы, устанавливавшие заводские проставки, отмечают отсутствие вибраций даже на высоких скоростях и долговечность решения. Те, кто рискнул сделать проставки самостоятельно, часто сообщают о необходимости многократных доработок, а в критичных случаях – о трещинах металла или откручивающихся колёсах после нескольких тысяч км пробега.

Когда категорически нельзя ставить проставки

Установка проставок для увеличения вылета диска – технически сложное вмешательство, требующее строгого соблюдения правил безопасности. Существуют ситуации, когда их монтаж абсолютно недопустим из-за высоких рисков аварий и разрушения узлов ходовой части.

Некорректная установка или игнорирование ограничений приводит к критическим нагрузкам на ступичные подшипники, шаровые опоры, рулевое управление и тормозную систему. Это создает прямую угрозу жизни водителя, пассажиров и других участников движения.

Абсолютные противопоказания

Ниже перечислены случаи, когда применение проставок запрещено:

Конструктивные особенности автомобиля:
- Отсутствие достаточной длины резьбы на шпильках/болтах для безопасного закрепления колеса после установки проставки.
- Физическое соприкосновение колеса с элементами кузова, амортизаторами, тормозными суппортами или рычагами подвески при повороте руля или ходе сжатия/отбоя, даже без проставки.
- Невозможность обеспечения требуемого момента затяжки колесных болтов/гаек из-за особенностей конструкции ступицы или типа крепежа.
Правовые и эксплуатационные ограничения:
- Прямой запрет на изменение конструкции подвески или колес в технической документации (руководстве по эксплуатации) автомобиля.
- Несоответствие планируемых изменений требованиям законодательства о безопасности дорожного движения и правилам прохождения технического осмотра.
- Использование на транспортных средствах, эксплуатирующихся в режиме повышенных нагрузок: гоночные треки, постоянная перевозка тяжелых грузов, бездорожье.
Проблемы с техническим состоянием:
- Любые признаки износа или неисправности компонентов подвески и рулевого управления: ступичных подшипников, шаровых опор, рулевых наконечников, тяг, сайлент-блоков рычагов.
- Деформации дисков, неправильная балансировка колес, значиственный дисбаланс.
- Применение некачественных, самодельных, треснувших или имеющих следы сильной коррозии проставок.

Важно помнить: Даже при отсутствии прямых противопоказаний установка проставок обязательно требует профессионального расчета допустимой толщины, проверки кинематики подвески, углов установки колес и последующего контроля на всех режимах движения. Пренебрежение этими правилами равносильно сознательному созданию аварийной ситуации.

Подведение итогов: стоит ли делать самостоятельно

Изготовление проставок своими руками оправдано только при наличии профессиональных навыков металлообработки, точного измерительного оборудования и доступа к качественным материалам (авиационный алюминий или сталь). Ошибки в расчетах толщины, центровке отверстий или плоскостности приведут к биению колес, разрушению подвески и риску ДТП.

Даже при идеальном исполнении самодельные проставки не проходят сертификацию, что аннулирует страховку в случае аварии. Дополнительные нагрузки на ступичные подшипники и ШРУСы сокращают их ресурс, особенно при агрессивной езде или установке на тяжелые внедорожники.

Ключевые риски самостоятельного изготовления

Безопасность: малейшая неточность → вибрация на скорости → разрушение узлов ходовой.
Юридические последствия: отсутствие сертификатов → проблемы при техосмотре и страховых выплатах.
Скрытые затраты: необходимость профессионального инструмента и материалов нивелирует экономию.

Вывод: для подавляющего большинства автовладельцев готовые сертифицированные проставки – единственно разумный выбор. Их производят на CNC-станках с контролем качества, они учитывают нагрузочные характеристики и поставляются с полным комплектом крепежа. Цена (от 2 000 руб. за пару) многократно ниже потенциального ремонта после инцидента с кустарными изделиями.

Список источников

При подготовке материала использовались открытые технические ресурсы, специализированные форумы и практические руководства. Акцент сделан на проверенные методы изготовления проставок, подтверждённые опытом автомобильных энтузиастов.

Критически важные аспекты безопасности и расчётов верифицированы через инженерную литературу и нормативы. Отзывы пользователей предоставляют реалистичную оценку эффективности и рисков самодельных решений.

Технические разделы автомобильных форумов (Drive2, Drom.ru)
Инструкции по токарной обработке металлов ГОСТ 26645-85
Публикации журнала "За рулём": анализ последствий изменения вылета
Видео-мастерклассы на тематических YouTube-каналах
Отчёты испытаний проставок в лаборатории НАМИ
Спецификации крепежа DIN 912 и ГОСТ Р ИСО 4762-2014
Патентные описания промышленных проставок (FPO, WIPO)
Статьи по материаловедению: свойства алюминиевых сплавов Д16Т

Параметр	Контрольный интервал
Затяжка крепежей	50 км / 300 км / 1000 км
Центровка колес	После 500 км
Деформация проставок	Каждое ТО (или 10 000 км)

Проставки для вылета диска своими руками - инструкция и отзывы

Принцип работы проставок: базовая механика

Ключевые аспекты механики

Безопасность прежде всего: риски самостоятельного изготовления

Ключевые опасности и последствия

Совместимость проставок с вашей моделью автомобиля

Ключевые параметры для проверки

Допустимая толщина проставок по законодательству

Ключевые законодательные требования и ограничения

Материалы для самодельных проставок: плюсы и минусы

Алюминий vs сталь: выбор оптимального металла

Сравнение характеристик

Необходимая твердость материала для проставок

Ключевые требования к твердости

Инструменты для работы: минимальный набор

Токарный станок как основной инструмент изготовления

Технологический процесс

Замер штатного вылета диска (ET)

Пошаговая методика замера

Расчет требуемой толщины проставки

Методика измерения и формулы

Определение диаметра проставки под ступицу

Источники точных значений диаметра

Проектирование центровочного отверстия

Ключевые аспекты проектирования

Разметка отверстий под шпильки/болты

Последовательность разметки

Точность измерений: использование штангенциркуля

Ключевые параметры и методика их замера

Подготовка чертежа для токарной обработки

Ключевые элементы чертежа

Закрепление заготовки в токарном станке

Процесс фиксации и контроль

Черновая обработка металлической заготовки

Ключевые операции черновой обработки

Точение внешнего диаметра проставки

Ключевые параметры обработки

Расточка внутреннего центровочного отверстия

Ключевые этапы и требования

Формирование посадочного фланца

Технологические этапы изготовления фланца

Сверление отверстий под крепеж

Технология сверления

Чистовая обработка поверхности

Контроль геометрии и финишные операции

Фрезеровка контактных плоскостей

Ключевые требования к фрезеровке

Нарезание резьбы (если требуется)

Ключевые требования и методы

Шлифовка и устранение заусенцев

Последовательность обработки

Контроль параллельности поверхностей

Порядок контроля

Проверка геометрии готовой проставки

Ключевые параметры для контроля

Технология протяжки шпилек: пошагово

Инструменты и подготовка

Нанесение антикоррозийного покрытия

Методы нанесения защиты

Обработка консистентной смазкой перед установкой

Ключевые правила обработки

Подготовка ступицы к монтажу

Контроль геометрии и комплектующих

Последовательность затяжки проставки

Пошаговый алгоритм действий

Применение динамометрического ключа

Правильная последовательность затяжки

Установка колеса с проставкой: особенности

Ключевые этапы и требования

Контроль зазоров с элементами подвески

Ключевые точки контроля

Первая проверка на биение после установки

Порядок выявления и оценки биения

Рекомендации по обкатке

Порядок выполнения обкатки

Регулярный контроль крепежа в первые 100 км

Порядок действий при проверке

Признаки некорректной установки проставок

Основные индикаторы проблем

Дополнительные тревожные сигналы
