Сайлентблоки Нивы - замена своими руками

Статья обновлена: 18.08.2025

Сайлентблоки – критически важные элементы подвески любого автомобиля, включая легендарную Ниву. Эти резинометаллические шарниры гасят вибрации, обеспечивают плавность хода и точность управления.

Со временем резина теряет эластичность, трескается или разрушается, металлические втулки разбиваются. Неисправные сайлентблоки ухудшают курсовую устойчивость, вызывают стуки в ходовой части, ускоряют износ других деталей подвески и рулевого управления.

Своевременная замена отработавших ресурс элементов – необходимая процедура для поддержания безопасности, управляемости и комфорта при эксплуатации Нивы. Процесс требует знания особенностей конструкции, правильного подбора запчастей и соблюдения технологии работ.

Типы и конструктивные особенности сайлентблоков Нивы

На автомобилях Lada 4x4 используются несколько типов сайлентблоков, различающихся по месту установки и геометрическим параметрам. Основные зоны применения: передние рычаги подвески (верхние и нижние), реактивные тяги заднего моста, а также крепления амортизаторов и стабилизатора поперечной устойчивости. Каждый тип имеет уникальные размеры и конструктивное исполнение, адаптированное под конкретные нагрузки.

Конструктивно сайлентблоки Нивы представляют собой две соосные металлические втулки (внутренняя и наружная), между которыми расположен эластичный элемент. Традиционно используется резина, но доступны полиуретановые аналоги повышенной износостойкости. Ключевые различия заключаются в наличии/отсутствии фланцев, форме резинового слоя (цилиндрическая, коническая), а также способе фиксации в посадочных местах.

Распространенные типы сайлентблоков на Ниве

Место установки	Конструктивные особенности	Размеры, мм
Передние нижние рычаги (передний)	Фланцевый тип, резиновый слой с радиальными канавками	внутр. Ø14, внеш. Ø40, длина 58
Передние нижние рычаги (задний)	Бесфланцевый, усиленный резиновый массив	внутр. Ø14, внеш. Ø35, длина 42
Передние верхние рычаги	Двойная втулка, коническая форма резинового элемента	внутр. Ø14, внеш. Ø35, длина 52
Реактивные тяги заднего моста	Цилиндрические, с продольными ребрами жесткости на наружной обойме	внутр. Ø16, внеш. Ø40, длина 72

Особого внимания заслуживают разборные сайлентблоки реактивных тяг: их наружная обойма выполнена разъемной, что позволяет производить замену без демонтажа тяги с автомобиля. В передней подвеске критична правильная ориентация фланцевых элементов – их смещение относительно оси симметрии обеспечивает требуемый угол схождения колес.

При выборе учитывайте материал эластомера: резиновые оригинальные детали эффективно гасят вибрации, но подвержены старению, тогда как полиуретановые аналоги (например, от SVS или FinnPower) отличаются увеличенным ресурсом, но могут передавать больше высокочастотных шумов на кузов. Для ответственных узлов (нижние рычаги) рекомендуется устанавливать только сертифицированные производителем комплектующие.

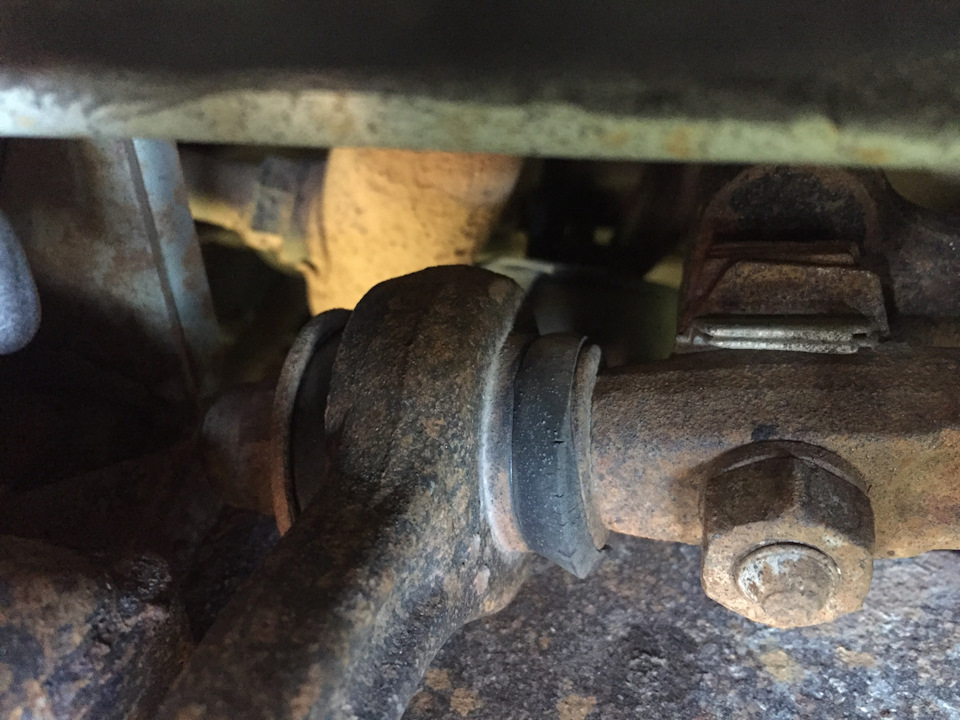

Признаки износа: как определить необходимость замены

Износ сайлентблоков на Ниве проявляется через характерные симптомы, влияющие на управляемость и комфорт. Первыми сигналами обычно становятся посторонние звуки и изменения в поведении подвески.

Постепенно деградация резиновых втулок приводит к нарушению геометрии подвески, ускоренному износу смежных деталей и потенциально опасным последствиям. Контроль состояния этих элементов обязателен при каждом ТО.

Ключевые симптомы изношенных сайлентблоков

• Стуки и скрипы в передней/задней подвеске при проезде неровностей или на поворотах
• Вибрация руля на определенных скоростях, усиливающаяся при разгоне
• Увод автомобиля в сторону при движении по прямой, требующий постоянного подруливания
• Неравномерный износ шин ("съеденный" внутренний или внешний край протектора)
• Раскачивание кузова после проезда препятствий, "валкость" в поворотах
• Деформация или трещины на резиновой части при визуальном осмотре
• Люфт рычагов при покачивании монтировкой в местах крепления

Критические последствия несвоевременной замены

1. Разрушение посадочных мест рычагов из-за биения металлических втулок
2. Деформация и ускоренный износ шин (до полного выхода из строя)
3. Повреждение рулевых тяг и наконечников от повышенных нагрузок
4. Потеря курсовой устойчивости на высоких скоростях
5. Полный разрыв резины с блокировкой колеса

Подготовка инструментов и материалов для самостоятельной работы

Полная замена сайлентблоков требует обязательного наличия специализированного съёмника и запрессовочного инструмента. Попытки использовать кустарные методы (выбивание молотком, выжигание) приводят к повреждению рычагов подвески и не обеспечивают правильной установки новых деталей.

Перед началом работ подготовьте гараж с ямой, эстакадой или подъёмником для доступа к нижним элементам подвески. Убедитесь в наличии всех расходных материалов и проверьте состояние сопутствующих элементов (болтов, втулок, пыльников), которые потребуют замены при демонтаже.

Обязательный инструментарий

• Съёмник сайлентблоков (гидравлический или винтовой комплект типа "гармошка")
• Запрессовочная оправка с переходниками под диаметры новых втулок
• Домкрат и страховочные подставки
• Набор торцевых головок (17-22 мм) с воротком и трещоткой
• Монтировка для разжатия рычагов
• Молоток (до 1 кг) и выколотка из мягкого металла

Расходные материалы:

1. Комплект новых сайлентблоков (оригинал или качественный аналог)
2. Графитовая смазка для запрессовки
3. Жидкость WD-40 для откручивания закисших болтов
4. Медная смазка для обработки резьбы
5. Тряпки и очиститель для обезжиривания посадочных мест

Критически важно: запрессовка должна выполняться строго по центру рычага с контролем положения проушины. Перекос даже на 2-3° вызывает преждевременный избор и разрушение резинометаллического шарнира.

Техника безопасности при демонтаже и установке деталей

Перед началом работ убедитесь в устойчивости автомобиля: установите противооткатные башмаки под колёса, затяните ручной тормоз. Никогда не работайте под машиной, опирающейся только на домкрат – используйте стационарные опоры или эстакаду. Проверьте исправность подъёмного оборудования и инструмента.

Обязательно применяйте средства индивидуальной защиты: очки для глаз при ударном монтаже, перчатки для предотвращения порезов о металлические кромки, спецобувь с защитой от падения тяжёлых предметов. Уберите из рабочей зоны легковоспламеняющиеся жидкости и посторонние предметы.

Ключевые правила работы

• При демонтаже сайлентблоков прессом: Фиксируйте деталь в тисках строго перпендикулярно оси запрессовки. Не держите руки в зоне возможного вылета втулки при срыве.
• Использование съёмника: Контролируйте надёжность захвата проушины. Прикладывайте усилие плавно без рывков, избегая перекоса инструмента.
• Обработка посадочных мест: Применяйте термозащитные перчатки при нагреве рычага горелкой. Не допускайте открытого контакта кожи с химическими очистителями (растворителями, кислотами).

Опасность	Меры предосторожности
Срыв резьбы при затяжке	Используйте динамометрический ключ с предустановленным моментом
Отлетающие частицы металла	Применяйте защитный экран при обработке абразивом
Падение рычага подвески	Фиксируйте демонтируемые узлы страховочными цепями

1. При запрессовке новых сайлентблоков:
   • Смажьте посадочное место мыльным раствором
   • Контролируйте совпадение монтажных меток
   • Не допускайте перекоса втулки относительно оси рычага
2. После завершения монтажа:
   • Утилизируйте отработанные детали и химические материалы
   • Проверьте отсутствие инструмента в подкапотном пространстве
   • Обязательно проведите пробный заезд на малой скорости

Важно: Запрещено использовать кустарные приспособления для выпрессовки (болты с гайками на сварку, самодельные рычаги). При возникновении сложностей остановите работы и обратитесь к профессиональному оборудованию.

Поддомкрачивание и фиксация автомобиля на спецстойках

Установите автомобиль на ровную твердую поверхность, затяните ручной тормоз и подложите противооткатные упоры под колеса противоположной оси. Выберите правильные точки поддомкрачивания согласно руководству по эксплуатации – обычно это усиленные зоны на лонжеронах или порогах, обозначенные специальными вырезами. Никогда не используйте для подъема рычажным домкратом элементы подвески, топливные магистрали или кузовные панели без усиления.

Плавно поднимайте автомобиль до отрыва колеса от поверхности, контролируя устойчивость домкрата. Сразу установите под несущие элементы страховочную стойку, отрегулировав ее по высоте так, чтобы она приняла нагрузку с небольшим натягом. Только после фиксации на первой стойке переходите к подъему других точек. Для замены передних сайлентблоков достаточно поднять переднюю ось, для задних – соответственно заднюю часть, но при комплексной замене используйте четыре стойки.

Ключевые правила фиксации

• Минимум две точки опоры: При подъеме одной стороны оси всегда ставьте стойки под оба лонжерона/порога, даже если работа ведется с одной деталью
• Прямой контакт: Обеспечьте плотное прилегание пятки стойки к кузову без перекосов. Используйте резиновые прокладки для защиты антикора
• Двойная страховка: Не извлекайте домкрат из-под автомобиля до полной установки стоек. Оставьте его в рабочем положении как дополнительную опору

Тип работ	Точки подъема	Кол-во стоек	Особенности
Замена передних сайлентблоков	Передние лонжероны	2 шт	Требуется снятие колес
Замена задних сайлентблоков	Задние пороги/лонжероны	2 шт	Контроль запасного колеса
Полная замена комплекта	Все 4 угла	4 шт	Последовательный подъем + страховка

Важно: Перед началом работ раскачайте автомобиль, приложив усилие к крыше – устойчивое положение без люфтов подтверждает правильность установки. Все манипуляции с рычагами подвески выполняйте только после снятия нагрузки с сайлентблоков (когда узлы висят в воздухе). Избегайте одновременного демонтажа обоих креплений одного рычага – это может вызвать смещение тяжелых компонентов.

Демонтаж передних рычагов: пошаговый алгоритм

Перед началом работ убедитесь, что автомобиль стоит на ровной площадке с жестким покрытием, зафиксирован ручным тормозом и противооткатными башмаками. Подготовьте необходимый инструмент: набор головок, трещотку, торцевые ключи, молоток, монтировки, съемник шаровых опор и домкрат с подставками.

Снимите колесо с демонтируемой стороны для обеспечения доступа к узлам подвески. Проверьте состояние всех резьбовых соединений – при наличии сильной коррозии предварительно обработайте их проникающей смазкой за 10-15 минут до откручивания.

Последовательность операций

1. Отсоединение шаровой опоры:
   • Снимите стопорное кольцо пальца шаровой опоры
   • Используя съемник, выпрессуйте палец из поворотного кулака
   • Отведите ступичный узел в сторону для освобождения рычага
2. Демонтаж стабилизатора поперечной устойчивости:
   • Выкрутите гайку крепления стойки стабилизатора к рычагу
   • Аккуратно снимите стойку с шпильки рычага
3. Отсоединение амортизатора:
   • Ослабьте гайку нижнего крепления амортизатора
   • Снимите болт крепления через проушины
4. Выпрессовка рычага:
   • Выкрутите болты крепления рычага к кронштейну кузова
   • Аккуратно выбейте рычаг молотком через деревянную проставку
   • Извлеките рычаг вниз с контролем положения тормозных шланогов

Важно: При демонтаже правого рычага временно снимите кронштейн тормозного суппорта для предотвращения повреждения тормозных трубок. Помечайте положение регулировочных шайб развала перед полным выкручиванием болтов крепления.

Выпрессовка старых сайлентблоков передних рычагов

Для демонтажа потребуется гидравлический пресс, набор оправок (подходящих по диаметру к втулкам сайлентблоков), съёмник или мощный тиски. Категорически запрещено выбивать сайлентблоки молотком – это деформирует посадочные места рычага и усложнит установку новых деталей. Предварительно очистите рычаг от грязи и масла, убедитесь в надёжной фиксации заготовки на станине пресса.

Осмотрите сайлентблок: если наружная обойма прикипела к рычагу, обработайте соединение проникающей смазкой WD-40 за 10–15 минут до работ. Направьте оправку пресса строго на металлическую втулку внутренней обоймы – давление на резиновую часть приведёт к её разрушению и заклиниванию. Медленно увеличивайте усилие, контролируя равномерность выхода втулки. При перекосе немедленно остановите пресс и выровняйте оправку.

Последовательность операций и нюансы

• Подбор оправок: Верхняя оправка должна проходить внутрь втулки, нижняя – соответствовать диаметру выпрессовываемой обоймы с зазором 1–2 мм.
• Направление выпрессовки: Давление прикладывайте только со стороны технологической фаски на рычаге (обычно она шире).
• Сложные случаи: При коррозии или деформации обоймы используйте термический метод – прогрейте рычаг строительным феном до 150–200°C (не допуская покраснения металла).

Проблема	Решение
Втулка не выходит под давлением	Чередуйте прессование с простукиванием рычага молотком через медную прокладку для разрушения коррозии
Разрушение резины при демонтаже	Срежьте ножовкой резиновый слой, затем разрежьте болгаркой металлическую обойму (аккуратно, без повреждения рычага)
Рычаг не фиксируется в прессе	Используйте струбцины или специальные кондукторы для предотвращения смещения

1. Зафиксируйте рычаг на станине пресса, подложив под опорные точки деревянные бруски для защиты.
2. Установите оправки: нижнюю – под отверстие рычага, верхнюю – в запрессованный сайлентблок.
3. Плавно создавайте давление до начала движения втулки. При резком усилии возможна деформация рычага.
4. После выхода первой обоймы переверните рычаг и повторите операцию для второго сайлентблока.
5. Очистите посадочные отверстия рычага металлической щёткой и обезжирьте поверхность.

Важно: Проверьте геометрию посадочных мест после демонтажа – искривление более 0,5 мм требует правки рычага на гидравлике или замены детали.

Запрессовка новых деталей в передние рычаги

Запрессовка новых сайлентблоков требует аккуратности и точной ориентации деталей. Наружная обойма должна входить в посадочное место рычага строго перпендикулярно, без перекосов, иначе резиновая втулка деформируется или порвется при монтаже. Используйте только сертифицированные детали, соответствующие заводским размерам – отклонения даже на 0.5 мм приведут к преждевременному износу.

Перед установкой тщательно очистите посадочные гнезда в рычагах от ржавчины и заусенцев шабером или мелкой наждачной бумагой. Обязательно обезжирьте поверхности ацетоном или уайт-спиритом. Смажьте наружные поверхности новых сайлентблоков мыльным раствором или силиконовой смазкой – это снизит трение при запрессовке и предотвратит повреждение резины. Никогда не применяйте моторное масло или солидол!

Технология запрессовки

Инструмент: Используйте гидравлический пресс с набором оправок или универсальный съемник-запрессовщик. Диаметр оправки должен быть меньше внутренней втулки сайлентблока на 1-2 мм, но перекрывать всю площадь наружной обоймы.

Критические этапы:

1. Установите рычаг на станину пресса строго горизонтально
2. Проверьте маркировку сайлентблока: фланец или фаска всегда направлены наружу от рычага
3. Начинайте запрессовку с минимальным усилием, контролируя параллельность оправки
4. При появлении перекоса немедленно остановитесь и выровняйте деталь

Параметр	Значение
Усилие запрессовки	0.8-1.2 тонны
Глубина посадки	Заподлицо с торцом рычага (±0.3 мм)
Допустимое биение	Не более 0.5 мм

Контроль качества: После монтажа проверьте:

• Отсутствие видимых деформаций резины
• Свободное вращение внутренней втулки пальцем
• Равномерный зазор по окружности обоймы

Особенности замены задних сайлентблоков верхних рычагов

Задние верхние рычаги подвески Нивы фиксируются к кузову через сайлентблоки, которые принимают на себя значительные нагрузки при движении по бездорожью. Износ этих элементов проявляется стуками в задней части автомобиля, неравномерным износом покрышек и ухудшением курсовой устойчивости. Процедура замены требует демонтажа рычага, что сопряжено с трудностями из-за коррозии крепежных элементов и ограниченного пространства для работы.

Ключевая сложность заключается в выпрессовке старых сайлентблоков: запрессованные с большим усилием, они часто закисают в посадочных местах рычага. Применение универсальных съемников может повредить конструкцию, если не обеспечить строгую соосность приложения усилия. Неправильная установка новых деталей (например, с перекосом или без контроля угла предварительного натяга) приведет к их ускоренному разрушению и вибрациям.

Критичные этапы работ

Обязательно соблюдайте последовательность операций:

1. Фиксация автомобиля: поднимите зад на домкратах, установите на козлы, снимите колеса.
2. Демонтаж рычага:
   • Открутите гайку болта крепления к ступице (используйте WD-40 при закисании).
   • Выбейте болт молотком через медную проставку.
   • Отсоедините кронштейн рычага от кузова, сняв две гайки с верхних шпилек.
3. Удаление старых сайлентблоков:
   • Закрепите рычаг в тисках с мягкими накладками.
   • Выпрессуйте втулки гидравлическим прессом или специнструментом, контролируя отсутствие перекоса.
   • Зачистите посадочные места от ржавчины шабером.

Ошибка	Последствие
Применение сварки для выжигания резины	Отпуск металла рычага, потеря прочности
Установка без смазки	Деформация наружной обоймы при запрессовке
Игнорирование угла установки	Смещение оси рычага, нарушение развала

Запрессовка новых сайлентблоков выполняется строго через оправку, распределяющую усилие по наружному кольцу. Предварительно смажьте посадочные места мыльным раствором или графитной смазкой. Контролируйте положение меток на обойме сайлентблока относительно оси рычага – отклонение более 2° недопустимо. После монтажа не затягивайте крепежные гайки до момента опускания автомобиля на колеса под собственным весом, чтобы избежать скручивания резины.

Демонтаж и установка задних сайлентблоков нижних рычагов

Перед началом работ обеспечьте безопасность: установите автомобиль на твердой ровной поверхности, зафиксируйте колеса противооткатными башмаками, поднимите заднюю часть домкратом и установите на надежные подставки. Снимите заднее колесо со стороны выполняемых работ для обеспечения доступа.

Ключевым этапом является отсоединение нижнего рычага задней подвески. Найдите болты крепления рычага к кронштейну кузова и к заднему мосту. Обильно обработайте резьбовые соединения и втулки проникающей смазкой (WD-40 или аналогом) за некоторое время до откручивания, так как они часто сильно прикипают.

Процесс демонтажа старых сайлентблоков

Отсоединение рычага:

1. Открутите гайку и выбейте молотком и выколоткой болт крепления нижнего рычага к кронштейну кузова (вертикальный болт).
2. Открутите гайку и выбейте болт крепления рычага к заднему мосту (горизонтальный болт).
3. Аккуратно снимите рычаг в сборе с автомобиля, избегая повреждения пыльников и соседних элементов.

Выпрессовка старых сайлентблоков:

• Надежно зафиксируйте рычаг в тисках, используя мягкие накладки для защиты.
• Используйте гидравлический пресс или специальный съемник для сайлентблоков. Категорически не рекомендуется выбивать сайлентблоки молотком – это может деформировать посадочное место в рычаге.
• Аккуратно выпрессуйте оба старых сайлентблока из проушин рычага, соблюдая направление приложения усилия. Обратите внимание на ориентацию старых втулок.
• Тщательно зачистите посадочные отверстия в рычаге от ржавчины, грязи и остатков старой резины металлической щеткой или мелкой наждачной бумагой. Обезжирьте поверхности.

Установка новых сайлентблоков и сборка

Запрессовка новых сайлентблоков:

1. Смажьте наружную поверхность новых сайлентблоков и посадочные места в рычаге мыльным раствором или специальной смазкой на силиконовой основе. Не используйте масло или солидол – они разрушают резину!
2. Убедитесь в правильной ориентации новых сайлентблоков (обратите внимание на фаски или метки, если они есть). Центральная втулка должна быть параллельна оси рычага.
3. С помощью пресса или съемника аккуратно запрессуйте новые сайлентблоки в рычаг, строго следя за тем, чтобы не перекосить их. Давите только на внешнюю металлическую обойму сайлентблока.

Установка рычага и затяжка:

• Установите рычаг с новыми сайлентблоками на место, совместив отверстия с кронштейном кузова и задним мостом.
• Вставьте болты крепления (вертикальный в кронштейн кузова, горизонтальный в мост). Наживите гайки от руки.
• Крайне важно: Окончательную затяжку гаек крепления рычага (и обоих сайлентблоков) необходимо производить только после того, как автомобиль будет опущен на колеса и подвеска примет рабочее положение под весом машины. Это предотвратит преждевременный износ резины.
• Затяните гайки с моментом, указанным в руководстве по ремонту (обычно 70-90 Н·м для болта к мосту и 90-110 Н·м для болта к кузову).
• Установите колесо, опустите автомобиль и снимите с подставок.

Инструмент/Материал	Назначение	Обязательность
Гидравлический пресс / Съемник сайлентблоков	Выпрессовка/запрессовка	Обязательно
Набор головок, воротки, трещотка	Откручивание/закручивание болтов	Обязательно
Молоток, выколотка (медная/алюминиевая)	Выбивание прикипевших болтов	Обязательно
Проникающая смазка (WD-40)	Обработка резьб перед откручиванием	Обязательно
Мыльный раствор / Силиконовая смазка	Смазка при запрессовке	Обязательно
Динамометрический ключ	Затяжка с правильным моментом	Настоятельно рекомендуется
Металлическая щетка, наждачная бумага	Очистка посадочных мест	Обязательно
Домкрат, подставки	Подъем и фиксация авто	Обязательно

После замены обоих задних нижних рычагов настоятельно рекомендуется проверить и при необходимости отрегулировать углы установки задних колес (развал-схождение).

Обработка посадочных мест рычагов перед монтажом

Качественная обработка посадочных гнёзд рычагов – обязательное условие корректной установки новых сайлентблоков. Пренебрежение этим этапом приводит к затруднённой запрессовке, повреждению резинометаллических элементов или их ускоренному износу из-за неплотного прилегания.

Основные задачи подготовки включают удаление следов коррозии, остатков старого сайлентблока, грязи и масляных пятен, а также восстановление правильной геометрии отверстия. Повреждённые или деформированные посадочные места не обеспечат надёжной фиксации новой детали.

Технология обработки

1. Механическая очистка:
   • Используйте металлическую щётку (ручную или насадку на дрель/болгарку) для удаления ржавчины и окалины.
   • Зачистите внутреннюю поверхность отверстия наждачной бумагой (зерно P80-P120) до чистого металла.
2. Удаление остатков старого сайлентблока:
   • Аккуратно вырежьте резиновую часть ножом или стамеской.
   • Сожгите остатки резины газовой горелкой (если позволяет доступ), затем выбейте наружную втулку молотком и выколоткой.
3. Обезжиривание:
   • Протрите отверстие ветошью, смоченной в уайт-спирите, бензине "Калоша" или специальном обезжиривателе.
   • Дождитесь полного испарения состава перед запрессовкой.
4. Контроль геометрии:
   • Проверьте отверстие на овальность штангенциркулем или калибром.
   • При незначительной деформации обработайте стенки круглым напильником или шарошкой.
   • При сильных повреждениях (задиры, буртики) используйте ремонтную развёртку под диаметр наружной втулки нового сайлентблока.

Инструмент	Назначение
Шарошка (абразивный круг)	Калибровка отверстия
Ремонтная развёртка	Восстановление геометрии при сильном износе
Пневмо-/электро-дрель	Ускорение зачистки
Струбцина	Фиксация рычага при обработке

Важно: Запрещается использование молотка для принудительной "подгонки" сайлентблока в деформированное отверстие. Это гарантированно повредит резиновую втулку. Если геометрию восстановить не удаётся – замените рычаг.

Контроль углов установки колес после замены

После монтажа новых сайлентблоков геометрия подвески неизбежно нарушается, даже если использовались оригинальные детали. Разжатые в процессе запрессовки резинометаллические шарниры принимают рабочее положение только под нагрузкой, а старые точки крепления меняют свое положение относительно новых элементов.

Игнорирование процедуры схода-развала гарантированно приводит к ускоренному износу шин, ухудшению курсовой устойчивости и повышению риска увода автомобиля с траектории. Особенно критично это для передней оси, где регулируются углы развала, схождения и кастера.

Ключевые этапы контроля

Обязательно выполните следующие действия:

1. Обкатка под нагрузкой: Проедьте 20-50 км после замены, чтобы сайлентблоки заняли естественное положение в работе подвески.
2. Проверка давления в шинах: Приведите его к значению, рекомендованному производителем (обычно 2.0-2.2 атм для Нивы).
3. Диагностика на стенде: Используйте только современное компьютерное оборудование с поддержкой 3D-измерений. Убедитесь, что мастер применяет параметры именно для вашей модели (ВАЗ 2121/2131).

Требуемые параметры для Нивы (ориентировочные значения):

Параметр	Передняя ось	Задняя ось
Схождение	+1 ±1 мм (или 0°10' ±10')	+3 ±1 мм
Развал	0° ±30'	-0°30' ±30'

Важно: Если регулировка не укладывается в допуски, проверьте:

• Правильность установки сайлентблоков (особенно реактивных тяг и рычагов)
• Отсутствие деформаций рычагов или балки
• Исправность шаровых опор и подшипников ступиц

Затяжка крепежа под нагрузкой: важность момента затяжки

Окончательную затяжку всех болтов и гаек подвески необходимо производить только после установки автомобиля на колеса с полной нагрузкой (вес машины на земле). Если затянуть крепеж "на весу", резиновые втулки сайлентблоков окажутся предварительно скрученными в статическом положении. Это создаст постоянное внутреннее напряжение в резине, приведет к ускоренному разрушению и появлению стуков даже у новых деталей.

Соблюдение регламентированного момента затяжки критически важно для ресурса сайлентблоков и безопасности. Недостаточный момент вызовет самоотвинчивание крепежа из-за вибраций, а чрезмерный – деформацию металлических втулок, разрушение резины или срыв резьбы. Используйте динамометрический ключ с актуальной поверкой, избегая "на глаз" или "с допилкой".

Рекомендуемые моменты затяжки (Нива 4x4)

Узел крепления	Момент затяжки (Н·м)
Передний верхний рычаг к кронштейну кузова	90-110
Передний нижний рычаг к кронштейну кузова	90-110
Передний рычаг к поворотному кулаку (шаровая опора)	65-85
Задняя реактивная тяга к кронштейну балки	80-100
Задняя реактивная тяга к кронштейну кузова	80-100

Ключевые нюансы:

• Перед затяжкой обязательно "просадите" подвеску – раскачайте кузов вверх-вниз 2-3 раза после опускания авто.
• Затягивайте крепеж плавно, без рывков, контролируя шкалу динамометрического ключа.
• Используйте только исправные гайки и болты. Замените деформированные или поврежденные элементы.
• После пробега 500-1000 км проверьте момент затяжки повторно – новые сайлентблоки могут дать усадку.

Первичная обкатка после замены и осмотр узлов

Сразу после замены сайлентблоков исключите резкие разгоны, торможения и повороты первые 100–150 км. Двигайтесь плавно на умеренной скорости (не выше 60–70 км/ч), избегая неровностей и ям. Это позволяет резине новых сайлентблоков равномерно приработаться к металлическим втулкам без перекосов и локальных деформаций.

Проведите визуальный осмотр всех заменённых узлов через 50 км пробега и повторно после завершения обкатки. Заглушите двигатель, зафиксируйте автомобиль ручным тормозом и противооткатными упорами. Используйте фонарь для детального изучения состояния установленных деталей и крепежа.

Ключевые этапы контроля

• Проверка посадки сайлентблоков: Убедитесь в отсутствии смещений относительно рычагов или скоб. Зазоры между фланцами втулки и металлом рычага недопустимы.
• Контроль затяжки болтов: Прокручивание или следы самооткручивания гаек – сигнал к немедленной повторной протяжке с соблюдением момента, указанного в руководстве по ремонту.
• Анализ целостности резины: Трещины, вздутия или отслоения от металлических обойм указывают на брак детали или ошибки монтажа.

Особое внимание уделите:

1. Работе подвески при раскачивании кузова руками – посторонние стуки в зоне новых сайлентблоков требуют диагностики.
2. Симметричности положения передних колес – развал-схождение обязателен после замены задних сайлентблоков нижних рычагов или втулок реактивных тяг.

Узел	Признак проблемы	Действие
Передние рычаги	Скрип при повороте руля на месте	Проверить смазку внутренней втулки
Реактивные тяги	Вибрация на скорости	Контроль центровки и момента затяжки
Задняя балка	Крен в поворотах	Проверка параллельности осей втулок

После 500 км пробега выполните финальную протяжку всех креплений на подвешенном кузове (на подъёмнике или яме). Резинометаллические шарниры дают усадку в первые сотни километров, что ослабляет соединение. Игнорирование этого этапа ведёт к ускоренному износу сайлентблоков и деформации посадочных мест.

Распространенные ошибки при самостоятельной замене

Неправильная диагностика износа приводит к замене исправных деталей или игнорированию критических дефектов. Отсутствие проверки смежных элементов (рычагов, втулок, осей) после демонтажа старых сайлентблоков вызывает повторный ремонт через короткий срок.

Использование кустарных методов запрессовки – удары молотком, домкратом или несоответствующими оправками – деформирует посадочные места и повреждает новые резинометаллические шарниры. Пренебрежение чисткой посадочных гнёзд от грязи и коррозии снижает точность установки.

Типичные технические недочёты

• Нарушение геометрии подвески – монтаж рычагов с незатянутыми болтами крепления или установка узлов на приподнятом домкратом колесе.
• Перекос детали при запрессовке – неравномерное вдавливание сайлентблока без контролируемого усилия, вызывающее разрыв резинового слоя.
• Игнорирование направления установки – несоблюдение ориентации проточки или технологических пазов относительно оси рычага.
• Некорректная затяжка крепежа – фиксация болтов на весу вместо момента затяжки под нагрузкой (с опущенным на грунт автомобилем).

Критические последствия: ускоренный износ новых деталей, вибрации руля, гул при движении, нарушение углов развала-схождения. Обязательна проверка работы подвески на стенде после замены.

Сравнение резинометаллических и полиуретановых втулок

Резинометаллические втулки – штатное решение для Нивы, обеспечивающее оптимальный баланс комфорта и управляемости. Резина эффективно гасит вибрации и мелкие удары, снижая шумность подвески. Однако ресурс таких сайлентблоков ограничен: агрессивная эксплуатация, перепады температур и контакт с техническими жидкостями приводят к растрескиванию, расслоению и потере эластичности через 20-40 тыс. км пробега.

Полиуретановые аналоги отличаются повышенной плотностью (твердость 70-95 Shore A против 50-65 у резины), что напрямую влияет на характеристики подвески. Материал устойчив к маслам, бензину, озону и ультрафиолету, сохраняя структуру при экстремальных температурах (-60°C до +100°C). Благодаря этому срок службы увеличивается в 3-5 раз, но жесткость конструкции меняет поведение автомобиля.

Ключевые отличия

При выборе учитывайте следующие аспекты:

• Реакция на нагрузки: Полиуретан меньше деформируется под весом кузова, улучшая точность рулевого управления и креновую устойчивость на поворотах. Резина обеспечивает плавный ход, но допускает "завалы" при резких маневрах.
• Вибрации и шум: Резинометаллические гасят высокочастотные вибрации эффективнее. Полиуретан передает больше мелких ударов на кузов, особенно на разбитых дорогах.
• Установка: Для полиуретана обязательна обработка посадочных мест силиконовой смазкой. Прессование резиновых втулок требует строгого контроля – перекосы при запрессовке сокращают их ресурс.

Критерий	Резинометаллические	Полиуретановые
Ресурс	20-40 тыс. км	60-150 тыс. км
Цена	Ниже на 30-50%	Выше
Жесткость	Средняя	Повышенная
Устойчивость к средам	Чувствительны к маслам, морозу	Инертны к химии, перепадам температур
Применение	Повседневная эксплуатация	Бездорожье, спортивная езда

Важный нюанс: Замена всех втулок на полиуретан без доработок усиливает нагрузку на крепежные элементы кузова. Для Нивы рекомендовано комбинировать типы: полиуретан – в рычаги передней подвески (где максимальные нагрузки), резина – в реактивные тяги и заднюю ось для сохранения комфорта.

Ресурс сайлентблоков и факторы влияния на износ

Средний ресурс оригинальных сайлентблоков на Lada 4x4 составляет 50 000–100 000 км, но этот показатель крайне вариативен. На практике износ часто проявляется раньше из-за специфики эксплуатации внедорожника – работы в условиях высоких нагрузок, бездорожья и постоянного воздействия агрессивных сред.

Критический износ резинометаллических шарниров напрямую влияет на безопасность: вызывает увод автомобиля с траектории, ускоренный износ шин, стуков в подвеске и потерю точности рулевого управления. Регулярный осмотр состояния сайлентблоков (трещины, расслоение резины, люфт) обязателен при каждом ТО.

Ключевые факторы сокращения срока службы

• Дорожные условия: Постоянная езда по бездорожью, ухабам, "гребенке" или щебню создает ударные нагрузки и ускоряет разрушение резины.
• Стиль вождения: Резкие старты/торможения, проезд препятствий на скорости, агрессивная манера езды провоцируют перегруз шарниров.
• Качество деталей: Дешевые аналоги (особенно с полой резиной) изнашиваются в 2-3 раза быстрее оригиналов или сертифицированных премиум-запчастей.
• Климатическое воздействие: Резина дубеет на морозе, трескается от УФ-лучей, разрушается реагентами и солью на дорогах.
• Ошибки монтажа: Перетяжка болтов крепления (деформирует обойму), установка без запрессовки (ведет к смещению), несоосность при затяжке (вызывает локальный перегрев).
• Состояние смежных узлов: Изношенные амортизаторы, шаровые опоры или пружины увеличивают вибрационную нагрузку на сайлентблоки.
• Перегруз автомобиля: Систематическое превышение грузоподъемности, особенно при движении по плохим дорогам.

Список источников

Для подготовки материала использовались специализированные технические ресурсы, руководства по обслуживанию и практический опыт автомобильных мастеров.

Основой послужили проверенные источники, посвященные ремонту внедорожников ВАЗ и особенностям ходовой части.

Информационные базы

• Официальное руководство по ремонту LADA 4x4 (ВАЗ-2121, 2131)
• Технические бюллетени дилерских сервисных центров LADA
• Специализированные форумы владельцев Нивы (Niva-Club, 4x4club)
• Видеоинструкции от сертифицированных автомехаников
• Каталоги запчастей оригинальных производителей (TRW, Lemforder)
• Статьи в автомобильных журналах "За рулем" и "4х4 Club"
• Мануалы по применению специнструмента (прессы, съемники)

Видео: Замена сайлентблоков нижнего рычага на НИВЕ


• Готовим Ниву 2121 к бездорожью - тюнинг легенды

• Шевроле Эпика - отзывы владельцев, параметры, улучшения, обслуживание

• Обзор самосвала КрАЗ-65055
