Конструкция и механизм действия двойного сцепления

Статья обновлена: 18.08.2025

Трансмиссия с двойным сцеплением представляет собой технологический прорыв в автомобилестроении, сочетающий преимущества механической и автоматической коробок передач.

Конструкция включает два независимых сцепления и два первичных вала, что обеспечивает молниеносное переключение скоростей без разрыва потока мощности.

Принцип работы основан на предварительном выборе следующей передачи вторым сцеплением во время движения на текущей передаче.

Данная система гарантирует максимальную плавность хода, топливную эффективность и динамику разгона, устанавливая новый стандарт для современных транспортных средств.

Распределение передач между четными и нечетными рядами

Конструкция коробки передач с двойным сцеплением (DCT) предусматривает разделение ступеней на два независимых ряда. Первичные валы в такой трансмиссии расположены соосно: наружный полый вал соединяется с одним сцеплением и отвечает за четные передачи (2, 4, 6), а внутренний сплошной вал связан со вторым сцеплением и управляет нечетными передачами (1, 3, 5, а также задним ходом).

Алгоритм работы основан на предварительном выборе следующей передачи: пока активна текущая передача одного ряда, следующая ступень в другом ряду уже включена и ожидает момента соединения с двигателем. Например, при разгоне на 1-й передаче (нечетный ряд) коробка заранее включает 2-ю передачу (четный ряд). В момент переключения первое сцепление размыкается, а второе – синхронно замыкается, передавая крутящий момент через подготовленную ступень.

Ключевые особенности распределения

Параллельная активация: Передачи разных рядов физически не могут быть включены одновременно благодаря конструкции муфт переключения.
Минимизация разрывов мощности: Предварительный выбор передачи в неактивном ряду исключает задержки при переключениях.
Оптимизация потока момента: При последовательном разгоне передачи чередуются между рядами (1→2→3→4), что позволяет задействовать оба сцепления равномерно.

Нечетный ряд (Внутренний вал)	Четный ряд (Наружный вал)
1-я передача	2-я передача
3-я передача	4-я передача
5-я передача	6-я передача
Задний ход (R)	–

Такое разделение сокращает путь переключения между последовательными ступенями, так как соседние передачи (например, 1-я и 2-я) механически не связаны. Исключение составляет задний ход, который обычно размещается на нечетном ряду из-за меньшей частоты использования. При переходе через две ступени (например, с 4-й на 2-ю) система деактивирует текущую передачу в четном ряду и активирует требуемую ступень в том же ряду, используя одно сцепление.

Принцип работы первичных валов DCT

Первичные валы в DCT – это два коаксиальных вала, расположенных один внутри другого. Внутренний вал соединяется с одним сцеплением и управляет нечетными передачами (1, 3, 5, R), а внешний вал связан со вторым сцеплением и отвечает за четные передачи (2, 4, 6). Каждый вал имеет собственный набор шестерен, постоянно находящихся в зацеплении с ведомыми шестернями на вторичном валу.

При движении крутящий момент передается через активное сцепление только на один вал, например, на внутренний (1 передача). Параллельно трансмиссия заранее включает следующую предполагаемую передачу (2 передачу) на втором валу, но его сцепление остается разомкнутым. В момент переключения первое сцепление плавно размыкается, а второе синхронно замыкается, мгновенно активируя подготовленную передачу. Это исключает разрыв потока мощности.

Ключевые особенности работы

Конструкция валов: Внешний вал выполнен полым для размещения внутри него сплошного вала. Каждый имеет независимые муфты синхронизаторов, управляемые гидравликой или электромоторами.

Алгоритм переключений:

При работе 1-й передачи (внутренний вал) шестерня 2-й передачи на внешнем валу уже вращается вхолостую
Электроника рассчитывает момент переключения и заранее перемещает синхронизатор на внешнем валу
Сцепления переключаются за 0.1-0.3 секунды без прерывания тяги

Тип вала	Сцепление	Передачи	Статус при работе 1-й передачи
Внутренний	Сцепление 1	1, 3, 5, R	Активен
Внешний	Сцепление 2	2, 4, 6	Шестерня 2-й передачи предвыбрана

Преимущества системы: Предварительный выбор передачи сокращает время переключения до 8-10 мс, обеспечивая плавный разгон. Разделение нагрузки между валами снижает износ синхронизаторов. Механическая эффективность сопоставима с МКПП благодаря отсутствию гидротрансформатора.

Синхронизация момента переключения сцеплений

Синхронизация переключения сцеплений в коробке передач с двойным сцеплением (DCT) обеспечивает плавный переход крутящего момента между двигателем и трансмиссией без разрыва потока мощности. Этот процесс требует точной координации работы двух отдельных муфт сцепления и исполнительных механизмов при переключении передач.

Главная задача – обеспечить перекрытие фаз выключения одного сцепления и включения другого в строго определенный момент времени. Неправильная синхронизация приводит к рывкам, пробуксовке или резкой нагрузке на трансмиссию, снижая комфорт и надежность.

Ключевые аспекты синхронизации

Электронный блок управления (ЭБУ) коробки передач анализирует множество параметров для расчета оптимального момента переключения:

Скорость вращения валов: Датчики отслеживают разницу оборотов первичного вала включенной передачи и вала целевой передачи.
Положение дроссельной заслонки: Определяет режим работы двигателя (разгон, торможение двигателем, постоянная скорость).
Текущий крутящий момент двигателя: Влияет на необходимую скорость срабатывания сцеплений.
Температура масла: Сказывается на вязкости и скорости работы гидравлики.

На основе этих данных ЭБУ рассчитывает:

Момент начала выключения активного сцепления (например, сцепления нечетного ряда передач).
Момент начала включения сцепления целевой передачи (например, четного ряда).
Скорость перемещения исполнительных механизмов (гидравлических поршней или электромоторов) для каждого сцепления.

Типичная последовательность синхронизации при переключении на повышающую передачу:

Фаза	Сцепление 1 (Нечетный ряд)	Сцепление 2 (Четный ряд)	Действие ЭБУ
Предварительный выбор	Включено (Передача N)	Выключено (Передача N+1 готова)	Поддерживает давление
Начало переключения	Начинает выключаться	Начинает включаться	Плавно снижает давление на С1, увеличивает на С2
Перекрытие	Частично выключено	Частично включено	Корректирует давление для баланса моментов
Завершение	Полностью выключено	Полностью включено	Фиксирует С2, сбрасывает давление на С1

Критически важным является фаза перекрытия, когда оба сцепления частично замкнуты. ЭБУ тонко регулирует давление на каждом из них, чтобы:

Предотвратить резкое падение крутящего момента на колесах.
Обеспечить синхронное выравнивание скоростей вращения валов двигателя и трансмиссии.
Минимизировать время переключения (обычно 100-200 мс).

Современные системы используют адаптивные алгоритмы, учитывающие износ сцеплений и изменения характеристик жидкости. Точность синхронизации напрямую определяет плавность хода, динамику разгона и ресурс узлов DCT.

Управление переключением через блок мехатроник

Блок мехатроник является электронно-гидравлическим модулем управления, выполняющим функции "мозга" трансмиссии с двойным сцеплением. Он объединяет электронный блок управления (ЭБУ) с гидравлической системой, содержащей клапаны, насосы и гидроаккумуляторы. Непосредственно взаимодействуя с датчиками вращения валов, положения вилок переключения и давления жидкости, модуль анализирует параметры движения в реальном времени.

Алгоритмы ЭБУ рассчитывают оптимальный момент переключения передач на основе данных о скорости автомобиля, оборотах двигателя, положении педали акселератора и выбранном режиме вождения. При подготовке смены передачи мехатроник заранее включает муфту следующей ступени через управление соленоидами, что обеспечивает непрерывность потока мощности. Гидравлическая часть преобразует электрические сигналы в точные механические воздействия на синхронизаторы и сцепления.

Ключевые функции мехатроника

Мониторинг параметров: отслеживание скорости вращения первичных валов, температуры масла, давления в гидросистеме и положения селектора
Управление сцеплениями: регулировка степени сжатия пакетов двойного сцепления через гидравлические клапаны
Контроль синхронизаторов: перемещение вилок переключения при помощи гидроцилиндров
Адаптация алгоритмов: автоматическая коррекция точек переключения под стиль вождения и износ компонентов

Компонент мехатроника	Функционал
Электронный блок (ЭБУ)	Обработка данных с датчиков, управление соленоидами, диагностика неисправностей
Гидравлический насос	Создание давления до 70 бар для привода исполнительных механизмов
Регулирующие соленоиды	Точная дозировка давления масла на муфты сцепления и вилки переключения
Гидроаккумулятор	Поддержание стабильного давления в системе при снижении оборотов двигателя

При переключении передачи алгоритм последовательно выполняет: снижение давления на активное сцепление → перемещение синхронизатора → повышение давления на заранее выбранное сцепление → полный перевод крутящего момента. Весь процесс занимает менее 100 миллисекунд, что исключает разрыв мощности. Мехатроник также предотвращает конфликтующие команды (например, одновременное включение двух передач на одном валу) через систему электронных блокировок.

Алгоритм предварительного выбора передачи

Алгоритм предварительного выбора передачи основывается на постоянном анализе параметров движения автомобиля и действий водителя. Система прогнозирует наиболее вероятное следующее переключение на основе текущей скорости, положения педали акселератора, режима движения (например, "спорт" или "эко") и данных навигации (если подключена).

Электронный блок управления (ЭБУ) коробкой передач непрерывно обрабатывает входные данные для предсказания сценариев: разгон, торможение или поддержание скорости. Это позволяет подготовить следующую передачу заранее, минимизируя задержки при активации сцепления.

Этапы работы алгоритма

Процесс включает три ключевых действия:

Мониторинг параметров:
- Скорость вращения коленчатого вала
- Угол нажатия педали акселератора
- Темп изменения скорости (разгон/замедление)
- Выбранный режим КП (Drive/Sport/Manual)
Прогнозирование:
- При разгоне: подготовка повышенной передачи
- При торможении/сбросе газа: выбор пониженной передачи
- В поворотах (с интеграцией ESP): блокировка переключений
Исполнение:
- Активация сервопривода неиспользуемого сцепления
- Синхронизация скорости вращения шестерён
- Полувключение муфты выбранной передачи

Критические условия переключения

Ситуация	Действие алгоритма
Резкое нажатие педали газа	Мгновенная подготовка пониженной передачи
Торможение двигателем	Выбор передачи, обеспечивающей максимальное замедление
Повторяющиеся переключения (серпантин)	Удержание текущей передачи или выбор оптимального диапазона

При ошибке прогноза (например, водитель изменил манеру управления) система мгновенно корректирует выбор, используя нейтральную синхронизацию валов. Задержка в таком случае не превышает 150-400 мс благодаря разделению потоков крутящего момента между сцеплениями.

Особенности работы в режиме запуска с места

При трогании с места на автомобиле с двойным сцеплением водитель отпускает педаль тормоза и плавно нажимает акселератор. Электронный блок управления (ЭБУ) автоматически замыкает первое сцепление (отвечающее за нечетные передачи), активируя предварительно выбранную первую передачу. Крутящий момент плавно передается от двигателя к трансмиссии без необходимости ручного управления сцеплением.

Важную роль играет синхронизация работы двух муфт: пока первое сцепление передает момент на колеса, второе уже подготовило следующую передачу (обычно вторую) в разомкнутом состоянии. Это обеспечивает мгновенный переход на повышенную передачу при увеличении скорости, исключая рывки и потерю тяги. Система анализирует положение педали газа, скорость вращения валов и нагрузку для точного дозирования давления на диски сцепления.

Ключевые аспекты процесса

Плавное начало движения: Гидравлические исполнительные механизмы обеспечивают прогрессивное смыкание дисков, имитируя работу опытного водителя.
Автоматизация переключений: ЭБУ предотвращает остановку двигателя при низких оборотах, кратковременно размыкая сцепление при недостаточной тяге.
Адаптация к условиям: На склонах система временно блокирует сцепление, создавая противооткатный эффект.

Компонент	Функция при старте
Ведущий диск нечетного ряда	Передает крутящий момент на 1-ю передачу
Гидравлический блок	Регулирует давление на пакет сцепления
Датчики частоты вращения	Контролируют синхронизацию валов

Особенностью является отсутствие "педали сцепления" – все операции выполняются электроникой. При агрессивном старте система может пропустить вторую передачу, сразу активируя третью для оптимального разгона. В случае перегрева сцепления ЭБУ ограничивает крутящий момент для защиты узла.

Система охлаждения сцеплений и масляного контура

Двойное сцепление подвергается значительным тепловым нагрузкам, особенно в режимах активного старта, буксировки или спортивной езды. Перегрев фрикционных дисков ведет к ускоренному износу, короблению и потере эффективности передачи крутящего момента. Для отвода избыточного тепла используется принудительная циркуляция масла через узлы сцеплений и корзины.

Масляный контур выполняет две ключевые функции: смазку трущихся поверхностей и охлаждение пакетов дисков. Специальное теплоотводящее маслофорсунки направляют поток жидкости непосредственно на внешнюю и внутреннюю корзины сцеплений. Скорость циркуляции регулируется электронным насосом в зависимости от температуры, измеряемой датчиками в картере коробки передач и магистралях.

Компоненты и принцип работы системы

Основными элементами охлаждающего контура являются:

Масляный насос (чаще всего электрический): создает давление в системе, управляется блоком мехатроника на основе данных о нагрузке и температуре.
Радиатор: устанавливается в передней части автомобиля или интегрируется в основной радиатор охлаждения двигателя для теплообмена с воздушным потоком.
Термостат/клапан управления: перенаправляет поток масла через радиатор или байпасную линию для поддержания оптимальной температуры (~80-120°C).
Форсунки импульсного типа: обеспечивают точечную подачу масла на нагретые зоны дисков с регулируемой интенсивностью.

Принцип циркуляции реализуется по замкнутой схеме:

Насос забирает масло из поддона коробки передач.
Жидкость проходит через фильтр грубой очистки.
При превышении порога температуры термостат направляет поток через радиатор.
Охлажденное масло под давлением подается к форсункам сцеплений через распределительные каналы.
Струи масла омывают диски, отводя тепло в атмосферу через стенки картера и радиатор.

Параметр контроля	Последствия перегрева	Способ предотвращения
Температура фрикционов >250°C	Задиры на дисках, потеря фрикционных свойств	Активация форсированного режима насоса
Вязкость масла	Снижение эффективности охлаждения	Использование синтетических масел с термостабильными присадками
Давление в магистрали <2 бар	Недостаточное охлаждение зон трения	Диагностика насоса и засоренности фильтра

Важно: Использование нерегламентированных масел или несвоевременная замена жидкости приводит к коксованию каналов и снижению КПД системы. Термодатчики в критических режимах могут инициировать аварийное ограничение крутящего момента для защиты агрегатов.

Диагностика износа фрикционных дисков

Основным признаком износа фрикционных накладок является проскальзывание сцепления, проявляющееся при резком разгоне или движении под нагрузкой. Обороты двигателя возрастают без пропорционального увеличения скорости автомобиля, сопровождаясь характерным запахом гари перегретых фрикционных материалов.

Проверка свободного хода педали сцепления помогает выявить критический износ: если высота полного выключения превышает 80% от общего хода педали, это указывает на необходимость замены дисков. Механический люфт вилки сцепления более 5-8 мм также свидетельствует о предельном износе.

Методы диагностики

Визуальный осмотр через смотровое окно КПП: измерение остаточной толщины накладок штангенциркулем (менее 1.5 мм требует замены)
Контроль биения при вращении диска (допуск до 0.5 мм)
Проверка демпферных пружин на отсутствие трещин и свободу хода

Параметр	Норма	Критическое значение
Толщина накладки	≥ 2.0 мм	< 1.2 мм
Высота заклепок	≥ 0.3 мм	Вровень с накладкой
Деформация диска	≤ 0.3 мм	> 0.5 мм

Электронная диагностика через OBD-сканер выявляет ошибки типа P0800-P0899, связанные с износом фрикционов. Анализ данных блока управления сцеплением показывает увеличенное время срабатывания и отклонения давления в гидравлической системе.

Прогрессирующий износ сопровождается металлическим скрежетом из-за контакта металлических частей диска с маховиком. При выявлении хотя бы одного критического параметра требуется замена дисков в сборе с параллельной проверкой состояния корзины и выжимного подшипника.

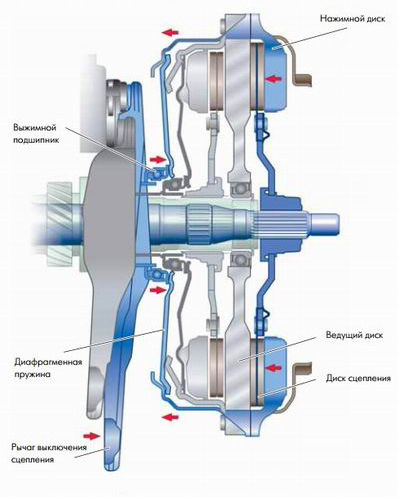

Отличия в работе «мокрого» и «сухого» типов DCT

Ключевое различие между «мокрым» и «сухим» двойным сцеплением (DCT) заключается в условиях работы фрикционных дисков. В «мокром» типе пакеты сцеплений постоянно погружены в масляную ванну, обеспечивающую принудительное охлаждение и смазку. В «сухом» типе диски работают в воздушной среде без постоянного контакта с масляной ванной, аналогично классическому однодисковому сцеплению в МКПП.

Это принципиальное отличие формирует разницу в характеристиках и применении. «Мокрая» конструкция эффективно отводит тепло за счет циркуляции масла, позволяя выдерживать высокие нагрузки, но требует сложной системы смазки с насосом и радиатором. «Сухая» система проще и легче, но критически зависит от эффективности воздушного охлаждения и имеет ограничения по теплонагруженности.

Сравнительная характеристика

Основные различия в эксплуатационных параметрах:

Критерий	«Мокрое» сцепление	«Сухое» сцепление
Теплоотвод	Интенсивный, за счет масляного охлаждения	Ограниченный, зависит от обдува воздухом
Максимальный крутящий момент	Высокий (подходит для мощных двигателей)	Умеренный (для малолитражных/средних авто)
Потери энергии	Выше (гидравлическое сопротивление масла)	Ниже (отсутствие жидкостного трения)
Вес и сложность	Тяжелее, требует масляного насоса и радиатора	Легче, компактнее
Ресурс	Выше за счет защиты от перегрева	Может снижаться при агрессивной езде

Особенности управления:

«Мокрое»: Плавное включение даже при высоких нагрузках благодаря демпфирующему эффекту масла.
«Сухое»: Более резкая реакция на педаль газа (аналогично МКПП), но риск перегрева при буксовании.

Области применения:

«Мокрые» DCT: Спортивные автомобили, внедорожники, модели с двигателями >250 Н·м.
«Сухие» DCT: Городские компактные автомобили, гибридные силовые установки, бюджетный сегмент.

Список источников

При подготовке материала об устройстве и функционировании двойного сцепления использовались специализированные технические публикации и документация производителей. Основное внимание уделялось современным разработкам в области трансмиссий и инженерным решениям.

Ниже приведен перечень ключевых источников, содержащих детальное описание конструкции, кинематических схем и рабочих процессов преселективных коробок передач. Все материалы соответствуют актуальным стандартам автомобилестроения.

Учебник: Автомобильные трансмиссии. Конструкция и расчет / Под ред. А.И. Гришкевича. – М.: Машиностроение, 2020.
Монография: Петров С.В. Мехатроника в автомобильных системах. – СПб.: Политехника, 2021. – Гл. 4.
Технический отчет: "Анализ нагрузочных режимов многодисковых сцеплений". НИИ Автопрома, 2022.
Патент: RU 2687544 C1. Устройство двойного сцепления с гидравлическим приводом / Иванов К.П. (2023)
Производственная документация: Volkswagen Group. Руководство по ремонту DSG DQ200. – Wolfsburg, 2023.
Научная статья: Сидоров А.М. "Динамика переключения в преселективных КПП" // Вестник МАДИ. – 2022. – №4(67).
