Конструкция и ремонт задней независимой подвески ВАЗ 2110

Статья обновлена: 04.08.2025

Конструкция задней подвески ВАЗ 2110 стала знаковым шагом для отечественного автопрома, заменив устаревшую зависимую схему на современную независимую систему. Данное решение кардинально улучшило управляемость и комфорт автомобиля. Понимание принципов работы, основных компонентов и методов обслуживания этого узла критически важно для владельцев десятого семейства.

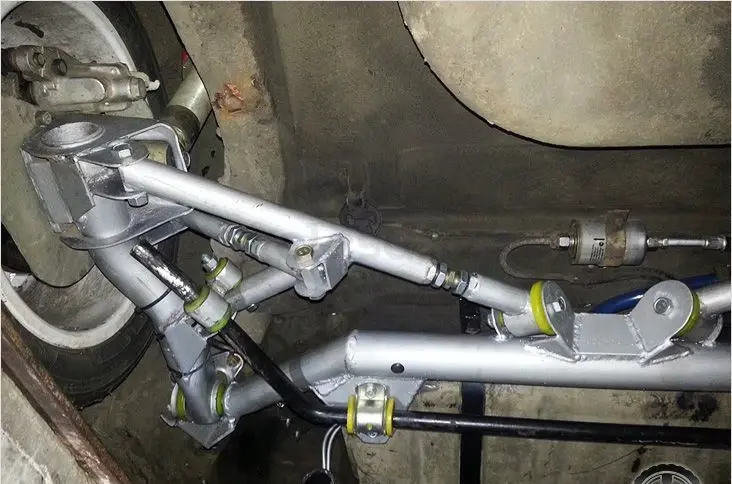

Общее устройство задней подвески ВАЗ 2110

Задняя подвеска ВАЗ 2110 представляет собой независимую рычажно-пружинную конструкцию типа "McPherson". Каждое колесо крепится автономно на собственном продольном рычаге, соединённом с кузовом через резинометаллические шарниры, что обеспечивает независимое вертикальное перемещение колёс при сохранении стабильного угла развала.

Основу подвески формируют силовые элементы, соединённые через эластичные демпфирующие компоненты. Винтовые пружины совместно с телескопическими гидравлическими амортизаторами гасят вертикальные колебания, а торсионный стабилизатор компенсирует боковые крены кузова в поворотах.

Продольные рычаги (2 шт.) – силовые литые элементы, объединяющие ступичный узел и точки крепления других компонентов.
Стяжные штанги – регулируемые тяги с резьбовыми наконечниками, стабилизирующие положение рычагов относительно кузова.
Поперечная балка (подрамник) – жёсткая сварная конструкция для крепления внутренних частей рычагов через сайлент-блоки.
Амортизаторы и цилиндрические пружины – установлены на каждом рычаге, верх зафиксирован в кузовных чашках.
Стабилизатор поперечной устойчивости – П-образный торсион, соединённый стойками с рычагами для снижения кренов.
Резинометаллические шарниры: сайлент-блоки в узлах крепления рычагов и стяжек, опорные подушки пружин.

Принцип работы независимой подвески ВАЗ 2110

Основную функцию гашения вертикальных колебаний выполняют амортизаторные стойки со встроенными пружинами. При наезде колеса на неровность стойка сжимается, поглощая удар, а стабилизатор поперечной устойчивости минимизирует крен кузова за счет перераспределения нагрузки между колёсами одной оси. Резинометаллические элементы (сайлент-блоки, шаровые опоры) обеспечивают подвижное соединение рычагов с кузовом и ступицей.

Рычаги (нижние – стальные, верхние отсутствуют – их роль выполняет амортизаторная стойка) задают траекторию движения ступичного узла. Параметры развала-схождения поддерживаются подрамником, служащим базой крепления рычагов. При воздействии на одно колесо его перемещение не передаётся напрямую на противоположное, что сохраняет стабильность контакта второго колеса с дорогой и улучшает управляемость.

Работа стойки: Сжатие/распрямление амортизатора и пружины демпфирует удары и возвращает колесо в исходное положение.
Стабилизатор поперечной устойчивости: Скручивается при разнице хода подвески слева и справа, противодействуя крену.
Рычаги и шарниры: Нижние рычаги свободно качаются на подрамнике через сайлент-блоки, а шаровая опора обеспечивает поворот ступицы.

Элемент	Функция
Амортизаторная стойка	Гашение колебаний + направляющее устройство (верхний рычаг)
Нижний рычаг	Фиксация ступицы снизу с регулируемым углом установки
Подрамник	Несущая база для рычагов и стабилизатора

Основные компоненты и их расположение

Основу задней независимой подвески ВАЗ 2110 образует подрамник, жестко закрепленный на кузове через резинометаллические опоры. К этой силовой базе крепятся все остальные компоненты, обеспечивающие кинематику колес и гашение колебаний.

Элементы системы распределены симметрично относительно продольной оси автомобиля и взаимодействуют через подвижные соединения. Ниже представлены ключевые составляющие с указанием их позиционирования:

Компонент	Расположение
Нижний рычаг (2 шт.)	Сошарнирно закреплен внутренней частью на подрамнике, наружным концом соединен со ступицей колеса.
Верхняя реактивная тяга (2 шт.)	Расположена диагонально: одним концом фиксируется к верхней зоне ступицы, другим – к кронштейну на подрамнике.
Амортизационная стойка (2 шт.)	Нижним креплением установлена на нижнем рычаге, верхней частью через опорный подшипник зафиксирована в кузовном стакане колесной арки.
Винтовая пружина (2 шт.)	Надета на амортизатор, упирается в чашку нижнего рычага и верхнюю опору кузова.
Стабилизатор поперечной устойчивости	Поперечная штанга, центральной частью закреплена на подрамнике резиновыми втулками, концы через стойки (линки) соединены с нижними рычагами.
Ступица колеса (2 шт.)	Установлена на оси поворотного кулака, интегрирована с подшипниковым узлом. Крепится к нижнему рычагу вертикальным болтом и через шаровую опору верхней тяги.
Сайлент-блоки	Резинометаллические шарниры размещены во всех точках крепления рычагов к подрамнику, реактивных тяг и стоек стабилизатора.

Конструкция рычагов задшей подвески ВАЗ 2110

Задняя независимая подвеска ВАЗ 2110 использует два поперечных рычага (верхний и нижний) на каждое колесо, формируя Н-образную пространственную схему. Рычаги штампуются из прочной листовой стали и соединяются с кузовом через эластичные резинометаллические втулки (сайлент-блоки), а со ступицей – через шаровые опоры.

К силовым элементам конструкции относятся продольная реактивная тяга, контролирующая продольное перемещение, и стабилизатор поперечной устойчивости, интегрированный в точки крепления рычагов. Композитная технология креплений обеспечивает гашение вибраций при сохранении точной геометрии подвески.

Ключевые компоненты рычажной системы

Верхний рычаг: Фиксируется к кузову двумя сайлент-блоками, соединяется с поворотным кулаком шаровой опорой. Задает вертикальную траекторию колеса.
Нижний рычаг: Крепится тремя точками: двумя сайлент-блоками к лонжерону и шаровой опорой к ступице. Воспринимает основные динамические нагрузки.
Реактивная тяга: Жесткая стальная тяга между нижним рычагом и подрамником. Блокирует продольное смещение колеса при разгоне/торможении.
Стабилизатор поперечной устойчивости: П-образный прут, соединяющий рычаги противоположных колес. Крепится стойками через резиновые втулки.

Элемент	Материал	Точки крепления	Функция
Верхний рычаг	Штампованная сталь	2 сайлент-блока + шаровая опора	Стабилизация вертикального хода
Нижний рычаг	Усиленная сталь	3 сайлент-блока + шаровая опора	Основная нагрузочная платформа
Реактивная тяга	Кованая сталь	Подрамник + нижний рычаг	Противодействие продольному усилию

Сайлент-блоки рычагов имеют прессованную резиновую прослойку между металлическими втулками, обеспечивая упругое демпфирование без люфтов. Шаровая опора нижнего рычага конструктивно интегрирована в узел ступицы и требует замены в сборе при износе.

Назначение и типы амортизаторов

Основное предназначение амортизатора – гашение колебаний кузова автомобиля, возникающих при наезде на неровности дорожного покрытия и при резких маневрах. Амортизатор преобразует энергию удара и вибраций в тепловую за счет сопротивления перемещению штока внутри корпуса, заполненного рабочей жидкостью или газом под давлением. Это обеспечивает постоянный контакт колеса с дорогой, повышая устойчивость, управляемость и комфорт.

Корректная работа амортизатора критически важна для безопасности: изношенный узел увеличивает тормозной путь, вызывает "проседание" кузова в поворотах ("клевки" при торможении и "приседания" при разгоне), ускоряет износ шин и элементов подвески, таких как сайлентблокы и пружины.

Классификация амортизаторов

Амортизаторы различаются по нескольким ключевым признакам:

По конструкции и принципу работы:

Гидравлические двухтрубные: Наиболее распространены на бюджетных моделях. Состоят из двух цилиндров (рабочего и компенсационного), заполнены гидравлической жидкостью. Доступны по цене, но склонны к перегреву и "вспениванию" масла при интенсивной работе.
Гидравлические однотрубные (газонаполненные высокого давления): Имеют один рабочий цилиндр. Газ (обычно азот) отделен от масла плавающим поршнем и находится под высоким давлением (20-30 атм). Лучше отводят тепло, стабильнее работают на бездорожье и при высоких нагрузках.
Газомаслянные двухтрубные: Дополнены азотом под низким давлением (3-5 атм) в компенсационной камере для предотвращения вспенивания масла. Компромисс между плавностью хода однотрубных и надежностью/ценой двухтрубных гидравлических.

По типу исполнения:

Телескопические: Классический вертикальный цилиндр со штоком – стандарт для большинства легковых автомобилей, включая ВАЗ 2110.
Рычажные: Используют шарнирное соединение для передачи усилия; сейчас редко применяются на легковом транспорте.

По возможности регулировки:

Не регулируемые: Стандартный вариант с фиксированными характеристиками.
Регулируемые: Позволяют водителю изменять жесткость отбоя и/или сжатия (ручная регулировка переключателем/системой в салоне или автоматическая адаптация под дорогу).

Для задней независимой подвески ВАЗ 2110 преимущественно используются газомаслянные двухтрубные или однотрубные амортизаторы телескопического типа как обеспечивающие оптимальный баланс характеристик для данной конструкции.

Пружины подвески: характеристики и функции

Пружины являются центральным упругим элементом, воспринимающим статическую и динамическую нагрузку кузова автомобиля. Их конструкция представляет собой упругую металлическую спираль цилиндрической формы, изготовленную методом холодной навивки из высоколегированной стали марки 60С2ХФА, обеспечивающей повышенную выносливость при циклических деформациях. Основные параметры включают:

Значения предназначения определяются следующими характеристиками:

Жёсткость – расчётный показатель силы сжатия на прогиб (~17-20 кгс/мм для штатных пружин ВАЗ 2110). Величина влияет на линейную упругость подвески.

Свободная длина – размер пружины без нагрузки.

Количество рабочих витков – напрямую связано с допустимой деформацией.

Наружный диаметр сечения варьируется по виткам для нивелирования местных напряжений.

Функции и критические требования

Поддержание клиренса – обеспечение постоянной высоты просвета под днищем.
Компенсация ударных нагрузок – плавное смягчение ударов от колёс за счёт обратимой деформации.
Стабилизация оси колёс – сохранение геометрии установки колеса относительно кузова.
Предотвращение пробоев подвески – ограничение хода рычага через сопротивление полному сжатию.

Критерии износа включают усталостную деформацию металла (признак – снижение высоты пружины на 3% от номинала), появление трещин в зоне опорных колец или нарушение антикоррозийного покрытия. Эксплуатационные аномалии проявляются просадкой кузова, дисбалансом колёс и изменением углов развала, требующими диагностики геометрии и замены пар пружин.

Стабилизатор поперечной устойчивости задней части

Стабилизатор поперечной устойчивости задней подвески ВАЗ 2110 представляет собой изогнутую металлическую штангу круглого сечения, расположенную поперек кузова. Он крепится к продольным рычагам подвески через стойки (тяги) с втулками и резинометаллическими шарнирами. Основная функция элемента – уменьшение кренов кузова при поворотах за счет перераспределения нагрузки между левым и правым колесами.

Эластичные резиновые втулки, установленные в точках крепления стабилизатора к кузову, обеспечивают необходимое скручивание штанги при работе подвески, гася колебания. Неисправности проявляются характерным стуком при проезде неровностей из-за износа втулок, деформации тяг или разрушения шарниров стоек, что требует регулярной диагностики.

Ключевые компоненты и ремонт

Пруток стабилизатора: Контроль на отсутствие трещин и деформации. При повреждениях – замена.
Втулки крепления к кузову (реберчатые): Замена при растрескивании, разрывах или потере упругости. Снятие требует демонтажа тяг стабилизатора.
Стойки (тяги) стабилизатора: Проверка люфтов шаровых шарниров. Вышедшие из строя стойки меняются парно.
Гайки и болты креплений: Обязательна замена на новые при разборке из-за риска срыва резьбы.

Признак неисправности	Вероятная причина
Стук/скрип сзади на кочках	Износ втулок стоек или ослабление крепежа
Повышенный крен в поворотах	Деформация прутка, оторванная тяга

Устройство ступичного узла ВАЗ 2110

Ступичный узел задней независимой подвески ВАЗ 2110 обеспечивает передачу крутящего момента на колесо, воспринимает эксплуатационные нагрузки и удерживает элементы тормозной системы. Конструкция включает ступицу, подшипник качения и фланец для крепления колесного диска.

Износостойкая стальная ступица вращается на конусном роликовом двухрядном подшипнике № 256907. Уплотнение узла от грязи и влаги осуществляется сальником. Контроль люфта и предварительного натяга подшипника производится регулировочной гайкой, фиксируемой контргайкой со стопором.

Ключевые компоненты

Ступица – литая деталь с фланцем для колеса и внутренним конусом под подшипник
Роликовый подшипник № 256907 – двухрядный конический, рассчитанный на высокие радиальные и осевые нагрузки
Регулировочная и контргайка – обеспечивают регулировку зазора подшипника
Стопорное кольцо – предотвращает самопроизвольное откручивание гаек
Сальник – защищает узел от попадания абразивов и воды
Тормозной щит – база для крепления элементов барабанного или дискового тормоза

Назначение и типы сайлентблоков

Сайлентблоки (резинометаллические шарниры) – обязательный элемент задней независимой подвески ВАЗ 2110. Их ключевая задача – обеспечение упругой связи рычагов подвески с кузовом и другими узлами, что позволяет:

Гасить вибрации и шумы от дорожного покрытия, повышая комфорт; компенсировать несоосности при работе подвески, снижая ударные нагрузки; сохранять точную геометрию подвески во время хода сжатия/отбоя.

Основные типы сайлентблоков ВАЗ 2110

В задней подвеске используются два конструктивных варианта:

Цельнолитые резиновые – внутренняя и внешняя втулки соединены сплошным слоем резины. Основное применение: крепление передних проушин задних рычагов к кузову.
С радиальными прорезями (раздвижные) – резиновая втулка имеет симметричные прорези, позволяющие ей деформироваться в продольном направлении. Устанавливаются в задних проушинах рычагов, где крепятся к балке.

Разница в конструкции обеспечивает функциональное разделение: цельнолитые воспринимают в основном поперечные нагрузки (угловые смещения), а раздвижные – продольные (растяжение/сжатие).

Опорные элементы подвески: втулки и подушки

Резинометаллические втулки (сайлент-блоки) и подушки играют критическую роль, обеспечивая упругое соединение между металлическими компонентами подвески и кузовом автомобиля. Они гасят вибрации, поглощают удары от неровностей дороги и корректно распределяют нагрузки, сохраняя кинематику подвески. Повреждение этих элементов напрямую влияет на устойчивость машины и комфорт.

В задней независимой подвеске ВАЗ 2110 ключевыми опорными элементами являются:

Сайлент-блоки продольных рычагов (2 шт. на каждый рычаг)
Верхняя подушка амортизатора (опорный подшипник с резиновым демпфером)
Дополнительные втулки в реактивных тягах стабилизатора поперечной устойчивости.

Конструктивно сайлент-блок состоит из внешней обоймы, внутренней втулки и эластомера между ними, а подушка амортизатора включает буфер и опорный подшипник для качения.

Признаки износа и особенности ремонта

Негативные симптомы изношенных элементов:

Характерные стуки или скрежет в задней части при движении по неровностям
Паразитные вибрации в кузове на любых скоростях
"Увод" автомобиля в сторону при торможении/разгоне
Неравномерный износ шин.

Для точного контроля осмотрите резиновые части на разрывы и расслоения, проверьте люфт соединений.

Процедура замены:

Демонтируйте заднее колесо и нижний болт амортизатора/рычага
Снимите продольный рычаг при замене сайлент-блоков или амортизатор – для замены подушки
Выпрессуйте старые втулки гидравлическим прессом или съемником
Обезжирьте посадочные места и запрессуйте новые детали, соблюдая соосность
Сборку выполняйте только на полностью опущенной подвеске, а моменты затяжки контролируйте динамометрическим ключом.

Регулярная профилактическая диагностика этих элементов каждые 30 тыс. км пробега предотвращает внезапные отказы.

Диагностика неисправностей амортизаторов

Основным признаком проблем с амортизаторами служит ухудшение управляемости: автомобиль раскачивается на неровностях, кренится в поворотах или "клюет" носом при торможении. Дополнительные сигналы – стуки в подвеске при движении по кочкам, неравномерный износ шин ("пятнами"), а также следы подтекания масла на корпусе стойки.

Для точной проверки выполните комплекс действий: покачайте машину вручную (угол каждой оси), прислушиваясь к постукиваниям и оценивая скорость возврата кузова в исходное положение; осмотрите амортизаторы на предмет механических повреждений корпуса и пыльников, масляных подтеков и коррозии штоков; проверьте крепежные втулки и сайлент-блоки верхних опор на люфты.

Критические методы диагностики:

Дорожное тестирование: резкие разгоны/торможения, змейка на малой скорости, проезд лежачих полицейских для выявления неустойчивости или задержки демпфирования
Стендовая проверка (вибрационная платформа) для объективной оценки остаточной эффективности демпфирования (>50% у исправных узлов)

Симптом	Вероятная причина	Способ проверки
Масляные подтёки на корпусе	Износ сальника штока	Визуальный осмотр при снятом колесе
Металлический стук на мелких неровностях	Износ опорного подшипника или втулок	Раскачка авто + проверка люфта монтировкой
"Пробой" при наезде на препятствие	Полная потеря демпфирующих свойств / слом штока	Дорожный тест с проездом неровностей

Важно: Всегда меняйте амортизаторы попарно на одной оси и проверяйте состояние смежных элементов (опорные чашки, пружины, подшипники).

Признаки износа пружин подвески

Основной симптом – проседание кузова. Одна сторона (или углы) автомобиля становится заметно ниже. Проверяется замером расстояния от центра колесных арок до земли на ровной площадке. Разница более 30 мм между сторонами сигнализирует о проблеме.

Появляется стук или скрип при движении через неровности, особенно на малой скорости. Это происходит из-за потери упругости – ослабленные витки при резкой разгрузке подвески "распрямляются" с ударом либо трутся друг о друга. Одновременно ухудшается плавность хода.

Дополнительные признаки:

Биение руля на скорости
Увод автомобиля в сторону при торможении
Неравномерный износ покрышек (проявляется как "проплешины" протектора)
Пробои подвески до ограничителей отбоя на мелких кочках
Выступающие торцы разрушившихся витков над нижней чашкой (видно при осмотре со стороны колес)

Важно: Изношенные пружины увеличивают нагрузку на амортизаторы и сайлент-блоки, ускоряя их выход из строя.

Проверка состояния рычагов на деформацию

Деформированные задние рычаги критично влияют на развал-схождение и преждевременный износ резины. Для точной диагностики снимите колесо, очистите рычаги от грязи и отсоедините амортизатор вместе со стойкой, чтобы получить свободный доступ к узлам подвески.

Установите автомобиль на ровную платформу, предварительно проверив давление в шинах. С помощью измерительной линейки или штангенциркуля зафиксируйте контрольные расстояния между крепежными точками рычагов (втулки, сайлент-блоки) и лонжеронами кузова, сверяясь с эталонными значениями из руководства по ремонту ВАЗ 2110.

Измерьте диагональное расстояние между креплениями нижнего и верхнего рычагов с обеих сторон
Проконтролируйте параллельность осей симметричных точек крепления относительно продольной оси автомобиля
Используйте контрольные шаблоны (для сервисных центров) или гидравлический стенд для выявления микроизгибов

Требования к геометрии: Допустимое отклонение не превышает 2-3 мм на всей длине конструкции
Критические признаки: механические повреждения, трещины в зоне сварных швов, видимая коррозия более 30% сечения

Параметр	Норма	Требует ремонта
Расстояние между осями передних креплений	520±2 мм	>522 мм
Перекос относительно продольной оси	0±1°	>1.5°

Диагностика ступичных подшипников

Эффективность диагностики ступичных подшипников напрямую влияет на безопасность управлением автомобиля ВАЗ 2110. Основной признак неисправности – характерный низкочастотный гул или вой, меняющий тональность в поворотах.

Для точной локализации дефекта требуются последовательные проверки всех ступиц. Игнорирование симптомов приводит к заклиниванию колеса, обрыву шаровой опоры и разрушению шарниров ШРУС.

Методы диагностики

Динамическое тестирование: гул нарастает пропорционально скорости (50–80 км/ч) и ослабевает при сбросе газа
Маневрирование: при левом повороте шум усиливается справа (разгрузка правого колеса) и наоборот
Проверка на подъемнике:
1. Вывесить колесо домкратом
2. Вращать шину рукой (рывки, скрежет указывают на дефект)
3. Зафиксировать колесо руками в положении "3 и 9 часов", пытаться расшатать в вертикальной плоскости
Термоконтроль: замер температуры ступицы после 10 км пробега (сильный нагрев ≈ +15°С к норме)

Люфт подшипника сверх 0.05 мм и вибрация руля при торможении – критичные показатели для замены узла. Предварительно исключите шум качения шин и дисбаланс колес.

Признак	Возможная причина	Действие
Нарастающий гул	Износ канавок сепаратора	Замена совместно со ступицей
Локальный перегрев	Потеря смазки, затяжка	Перепрессовка с регулировкой
Рывки при вращении	Разрушение роликов	Срочная замена

Определение износа сайлентблоков рычагов

Диагностика износа сайлентблоков задней подвески ВАЗ 2110 проводится при плановом ТО или при появлении характерных признаков неисправности – стуков, скрипов, увода автомобиля с траектории, неравномерного износа резины. Основной метод проверки – визуальный осмотр и механическая оценка состояния резинометаллических шарниров.

Конкретно проверяйте состояние резиновых втулок передних и задних рычагов (продольных и поперечных), обращая внимание на трещины, разрывы, отслоение резины от металлической обоймы, следы машинного масла. Для точной диагностики используйте монтажку или монтировку, создавая рычагом силу в разных плоскостях.

Ключевые признаки износа:

Дефекты резины: Сквозные трещины глубиной более 5 мм, вздутия, расслоение материала.
Люфт при демонтаже колеса: Попробуйте резко качнуть рукой рычаг вверх-вниз – стук указывает на критический износ.
Реакция на нагрузку: Установите монтировку между кронштейном кузова и рычагом. При наличии люфта или свободного хода при раскачивании необходима замена.
Смещение втулки: Металлическая сердцевина сайлентблока не должна свободно проворачиваться или иметь видимый эксцентриситет относительно обоймы.

Пороговые значения повреждений:

Тип дефекта	Критичность	Действие
Поверхностные микротрещины	Некритично	Контроль при ТО
Глубокие разрывы (более 50% резины)	Требует замены	Немедленный ремонт
Отслоение резины от металла	Аварийно	Срочная замена

Технология замены задних амортизаторов

Автомобиль поднимают с помощью подъемника, устанавливают на козлы или в смотровую яму, демонтируют задние колеса. Откидывают обивку багажника для доступа к верхнему креплению амортизатора.

Обрабатывают резьбовые соединения верхней и нижней частей амортизатора проникающей смазкой. Ослабляют крепежный болт ступицы заднего колеса для удобства монтажа.

С помощью головки на 13 мм открутите верхнюю гайку штока амортизатора внутри багажника, удерживая шток ключом на 6 мм
Поддомкратьте задний рычаг для снятия нагрузки с подвески
Ключом на 19 мм открутите нижний болт крепления амортизатора к рычагу
Извлеките амортизатор через арку колеса, контролируя положение резиновых уплотнителей
Новый амортизатор установите в обратной последовательности, совместив нижнюю проушину с кронштейном рычага
Рукой наживите верхнюю гайку штока и нижний болт крепления
Нагрузите подвеску, опустив домкрат
Затяните с моментом: верхняя гайка штока – 25 Н·м, нижний болт – 70 Н·м

Перед финальной затяжкой убедитесь в правильности посадки резиновых втулок. После установки колес проверьте работоспособность подвески на неровной дороге.

Верхняя опора: запрещается сильная затяжка для предотвращения деформации резиновой подушки
Рычаг подвески: контроль состояния сайлент-блоков при замене амортизатора

Замена пружин задней подвески

Замена пружин задней подвески ВАЗ 2110 относится к работам с повышенной опасностью из-за высокой энергии сжатия, накопленной в демонтированной или неправильно закрепленной пружине. Несоблюдение технологии может привести к серьезным травмам и повреждению компонентов автомобиля. Обязательно используйте страховочные цепи или стяжки при отворачивании гаек амортизаторов и контролируйте положение рычагов во время всех операций.

Потребуется надежная яма, эстакада или подъемник, обеспечивающие свободный доступ к подвеске, набор торцевых головок и гаечных ключей, мощные стяжки для пружин (обязательно!), а также домкрат с подставками. Настоятельно рекомендуется заменять пружины попарно (обе задние) и осматривать сайлент-блоки рычагов, втулки реактивных тяг, амортизаторы на предмет износа, так как доступ к ним будет упрощен.

Этапы замены пружины

Подготовка автомобиля: Затяните ручной тормоз, подложите противооткатные упоры под передние колеса. Обеспечьте доступ к задней подвеске (поддомкратьте и снимите соответствующее заднее колесо, установив автомобиль на надежную опору).
Снятие старых пружин:
- Снимите защитный колпачок (если есть) и открутите верхнюю гайку штока амортизатора внутри багажника (часто требует снятия обшивки).
- Многоступенчатая страховка: Установите стяжки (2-3 шт.) на пружину и затяните их достаточно для частичного сжатия – это критически важно для безопасности.
- Отверните гайку крепления нижней части амортизатора к рычагу. Снимите шайбы и резиновую втулку с проушины рычага.
- Аккуратно отожмите рычаг вниз (можно использовать монтировку или домкрат под рычаг, аккуратно приподнимая его для снятия нагрузки, затем опуская), освобождая пружину. Контролируйте ее стяжками.
- Продолжая удерживать стяжками, извлеките пружину вместе с опорными чашками.
Подготовка и установка новых пружин:
- Тщательно очистите посадочные места пружин (нижнее в рычаге и верхнее в кузове) от грязи и коррозии.
- Проверьте состояние резиновых опорных чашек. Поврежденные чашки подлежат замене.
- Наденьте целые нижнюю и верхнюю опорные чашки на новую пружину.
- Аккуратно установите новую пружину (со стяжками!) в посадочные места на рычаг и кузов, убедившись в правильной ориентации (обычно нижний виток пружины имеет меньший диаметр и должен войти в чашу рычага).
Сборка:
- Осторожно приподнимите рычаг (домахкрачивая его снизу или отпуская натяг), наживляя гнездо в проушине рычага и нижний болт амортизатора. Следите, чтобы пружина встала точно на места.
- Установите снизу на шток амортизатора резиновую втулку, шайбы и надежно затяните новую гайку крепления амортизатора к рычагу.
- Только после того как амортизатор надежно закреплен и пружина занимает рабочее положение, аккуратно и поочередно ослабьте и снимите стяжки.
- Установите верхнюю часть амортизатора, поставьте новую гайку штока и затяните ее с требуемым моментом внутри багажника. Установите на место обшивку и колпачок. Затяните все ключевые соединения с рекомендованным моментом.
Опустите автомобиль, установите колесо. Проверьте клиренс и уровень автомобиля по углам, нагрузив багажник.

После замены обеих пружин настоятельно рекомендуется посетить стенд развала-схождения заднего моста для проверки и регулировки углов установки колес, так как эта процедура напрямую влияет на управляемость и износ резины.

Крайне важно обратить внимание на специфические проблемы, которые могут сигнализировать о неправильной установке:

Стук или скрип	Неправильная установка пружины/чашек, отсутствие чашки, пружина не в седле, износ других сайлент-блоков.
Разная высота кузова	Пружины разной жесткости/марки, неправильно встали в чашки, неисправность амортизатора/рычага с другой стороны.
Машина "клюет" задом	Не полностью затянута верхняя гайка амортизатора, пружина не фиксируется в верхнем гнезде.

Ремонт рычагов: замена сайлентблоков

Поддомкратьте автомобиль, снимите колесо и отсоедините тормозной суппорт. Ослабьте болты крепления передних и задних сайлентблоков рычага к кронштейнам кузова. Извлеките оба болта, затем демонтируйте рычаг с направляющих платформы, отсоединив тяги стабилизатора и амортизатор при необходимости.

Закрепите рычаг в тисках. Снимите стопорные кольца и выпрессуйте старые сайлентблоки гидравлическим прессом или съемником. Очистите посадочные гнёзда от ржавчины. Новые сайлентблоки смажьте мыльным раствором и запрессуйте до упора, контролируя совпадение проточки с пазом рычага. Установите стопорные кольца.

Ключевые параметры

Операция	Значение
Момент затяжки болтов крепления	70-88 Н·м
Момент затяжки суппорта	50-60 Н·м

Контроль после сборки: проверьте отсутствие перекосов рычага, совпадение технологических проточек сайлентблоков с ответными частями кузова.
Важно: используйте новые гайки и болты крепления, обрабатывайте резьбу графитовой смазкой перед установкой.

Замена ступичного подшипника заднего колеса

Проблемы ступичного подшипника проявляются специфическим воем или гулом при движении, изменяющимся тоном на поворотах и усиливающимся с ростом скорости. Игнорирование этих симптомов ведет к ускоренному износу смежных деталей шасси, разрушению подшипника и опасной потере управления.

Замена требует строгой последовательности и контроля момента затяжки ключевых соединений. Критически важно использовать специальный съемник для демонтажа ступицы и мощный динамометрический ключ для затяжки гайки привода. Пренебрежение этим приводит к преждевременному выходу нового подшипника из строя или повреждению полуоси.

Необходимый инструмент и материалы

Комплект рожковых и торцевых ключей
Динамометрический ключ (предел не менее 200 Н·м)
Монтировка, молоток, зубило
Универсальный съемник типа "трехлапый" или гидравлический пресс
Новый ступичный подшипник (артикулы: ВАЗ 2110-3103030 или VKM-70501)
Смазка Литол-24
Новая гайка привода (6Q0503221)

Последовательность работ

Поднимите автомобиль домкратом, снимите колесо и зафиксируйте на подпорках.
Отверните гайку крепления рычага задней подвески (ключ на 13), чтобы ослабить торсион.
Выбейте шплинт стопорной гайки ступицы (при наличии) и развинтите саму гайку (ключ 30 мм). Монтажом сорвите ступицу с конуса подшипника.
Снимите тормозной суппорт вместе с колодками (два болта М12), подвесив его без нагрузки на шланг.
Демонтируйте тормозной диск (болты М6). Выпрессуйте подшипник из ступицы съемником, предварительно сняв стопорное кольцо.
Очистите посадочное место ступицы от загрязнений. Смажьте Литолом-24 полости нового подшипника.
Запрессуйте подшипник в ступицу прессом или съемником строго перпендикулярно. Установите стопорное кольцо.
Смонтируйте диск, суппорт, гайку привода (используйте строго новую гайку) и затяните с моментом 180–190 Н·м.
Затяните болты рычага подвески (75–85 Н·м), установите колесо.

Особенности контроля

Элемент	Момент затяжки (Н·м)	Критическая ошибка
Гайка привода	180–190 Н·м	Недо/перетяжка: разрушение подшипника
Болты суппорта	30–40 Н·м	Недотяг: вибрация диска
Болты рычага	75–85 Н·м	Перетяжка: деформация втулок

После заменки обязательно выполните пробный заезд. Отсутствие гула и перегрева ступицы подтверждает правильность работы. Любой посторонний шум – повод для повторного демонтажа и проверки монтажного усилия.

Обслуживание втулок стабилизатора

Регулярная проверка втулок стабилизатора задней подвески ВАЗ 2110 проводится каждые 15-20 тыс. км пробега или при возникновении стуков из-под днища при проезде неровностей. Потеря эластичности резины приводит к изменениям геометрии подвески, ухудшению управляемости и ускоренному износу смежных деталей – рычагов и стоек стабилизатора.

Для визуальной диагностики требуется осмотр на подъемнике: загрязненность, трещины на поверхности или деформация втулок указывают на необходимость замены. Работоспособность проверяется покачиванием стабилизатора монтировкой при вывешенном колесе – люфт в месте посадки втулки недопустим.

Процедура замены втулок

Зафиксировать автомобиль на подъемнике, ослабить колесные болты задних колес, снять колеса.
Обработать резьбовые соединения скобы крепления втулки WD-40. Полностью открутить гайки верхних шпилек и снять скобу вместе с опорными шайбами.
Выпрессовать изношенную втулку со стабилизатора при помощи монтажки, очистить посадочное место от гряси и окислов металлической щеткой.
Смазать внутреннюю поверхность новой втулки силиконовой смазкой. Совместить прорезь втулки с технологическим пазом стабилизатора, надеть деталь.
Установить скобу крепления, равномерно затянуть гайки шпилек с усилием 22-32 Н∙м. Проверить отсутствие смещений деталей.

При монтаже запрещается смазка составами на нефтяной основе (разрушают резину) и перетяжка гаек (ведет к деформации металлической скобы). Спецификация резьбовых соединений: шпилька скобы М8 (ШРУС GM-12), момент затяжки – 19.6-31.4 Н∙м.

Параметр	Характеристика
Материал втулки	Резина SC 6594 (температурный диапазон: -40°C...+70°C)
Регламент замены	30-50 тыс. км или при обнаружении разрушений
Ресурс при агрессивной эксплуатации	Сокращается на 40% при частой езде по бездорожью

Особенности замены задних опор пружин

Замена задних опор пружин на ВАЗ 2110 требует демонтажа рычагов подвески или использования специального съемника для сжатия пружин. Без этого невозможно безопасно разгрузить амортизирующий элемент, так как пружина находится в сильном предварительном напряжении. Крайне важно перед началом работ зафиксировать автомобиль на упорах, исключая только домкрат.

Основная сложность заключается в доступе к нижней опоре – верхняя крепится к кузову за пластиковым кожухом салона и легко демонтируется после снятия обшивки багажника. Затруднения вызывают прикипевшие и заржавевшие соединения между опорным чашкой и рычагом, особенно если автомобиль эксплуатировался в условиях повышенной влажности.

Критический момент: обязательная замена обеих опор, даже если повреждена одна – износ пары всегда неравномерен.
Контроль положения: после установки новой опоры требуется проверка зазоров между чашкой и кузовом, недопустимы перекосы.
Ведение резьбы: при затяжке крепежа опоры (направляющий палец верхней, болты нижней) резьбу необходимо обработать графитовой смазкой для последующего беспроблемного обслуживания.

После сборки подвески и опускания автомобиля ни в коем случае нельзя сразу начинать движение

Порядок регулировки схождения задних колес ВАЗ 2110

Штатная конструкция независимой задней подвески ВАЗ 2110 не предусматривает регулировку схождения задних колес. Угол устанавливается жестко за счет конструкции рычагов, стоек и кронштейнов подвески.

Любое отклонение параметров схождения после ремонта или замены элементов указывает на деформацию несущих элементов кузова, износ сайлент-блоков рычагов или повреждения деталей подвески.

Процедура коррекции схождения (при выявлении нарушений)

Установите автомобиль на ровную платформу с регулировочными крутящимися подставками под колесами.
Проведите компьютерный замер углов установки всех 4 колес, используя стенд с допуском ±0.1 мм/м.
Демонтируйте колеса и произведите визуальный осмотр элементов подвески:
- Контроль состояния сайлент-блоков рычагов (трещины, расслоение)
- Проверку целостности кронштейнов крепления к кузову
- Оценку геометрии рычагов и стоек на отсутствие деформации
При выявлении изношенных сайлент-блоков произведите замену с гидравлическим прессом (требуемое усилие: 5-7 тонн)
В случае обнаружения деформации кронштейнов или рычагов выполните рихтовку на стапеле с контролем контрольных точек кузова документацией производителя
После ремонта произведите повторный замер углов установки колес с точностью до 5 угловых минут

Профилактика преждевременного износа подвески

Регулярная диагностика узлов подвески каждые 15 000–20 000 км позволяет своевременно выявить люфты и деформации. При прослушивании посторонних стуков при проезде неровностей необходимо проверить сайлент-блоки передних рычагов, состояние шаровых опор и наконечников рулевых тяг. Проверка целостности пыльников защищает ШРУСы и шаровые от попадания абразива.

Ежемесячный контроль давления в шинах и состояния протектора исключает перегрузку элементов подвески. Установка защиты картера двигателя предохраняет детали подвески от механических повреждений и агрессивных реагентов. Использование качественных расходников при ремонте – залог долговечности замененных компонентов.

Критичные правила эксплуатации

Избегайте ударов о бордюры и резких проездов препятствий на скорости
Контролируйте состояние отбойников и целостность резиновых втулок стабилизатора
Обрабатывайте резьбовые соединения проникающей смазкой перед сезонным обслуживанием

Элемент	Периодичность контроля	Признаки износа
Сайлент-блоки рычагов	20 000 км	Разрывы резины, трещины, вытекание наполнителя
Шаровые опоры	15 000 км	Люфт при покачивании монтировкой, скрип при поворотах
Стойки стабилизатора	20 000 км	Стук на мелких неровностях, крен в поворотах

Перед зимним сезоном обязательна мойка узлов подвески от реагентов. При установке новых деталей применяйте динамометрический ключ для соблюдения моментов затяжки. Использование оригинальных запчастей гарантирует соответствие заводским допускам.

Список источников

При подготовке материала об устройстве и ремонте задней независимой подвески ВАЗ 2110 использовались авторитетные технические источники. Они включают официальную документацию и специализированные издания для точного описания конструкции и процедур обслуживания.

Ключевые материалы содержат схемы компонентов, спецификации деталей заводов-изготовителей и пошаговые алгоритмы диагностики неисправностей. Это обеспечивает достоверность информации по регулировке, замене элементов и особенностям эксплуатации.

Официальное руководство по ремонту ВАЗ-2110 – Москва: АО "АВТОВАЗ"
Техническая документация к подвеске автомобиля – НТЦ АО "АВТОВАЗ, инженерный отдел
Альбом схем ходовой части ВАЗ 2110-2112 – Издательство "Легион-Автодата"
Текущие каталоги запчастей ZF SACHS / KYB (оригинальные компоненты подвески)
Методическое пособие "Диагностика подвесок легковых автомобилей" – Москва: НАМИ
Сборник технических бюллетеней СТО АО "АВТОВАЗ" по обновлениям конструкции
