Конструкция контактной группы замка зажигания Daewoo Nexia

Статья обновлена: 18.08.2025

Контактная группа замка зажигания Daewoo Nexia выполняет критическую функцию в электросистеме автомобиля.

Этот узел обеспечивает коммутацию цепей при повороте ключа, передавая ток на стартер и бортовые потребители.

Конструкция контактной группы Nexia отличается специфической компоновкой токопроводящих элементов и механизмом привода.

Понимание устройства данного компонента необходимо для диагностики неисправностей и правильного обслуживания системы зажигания.

Внешний вид и габаритные размеры штатного узла

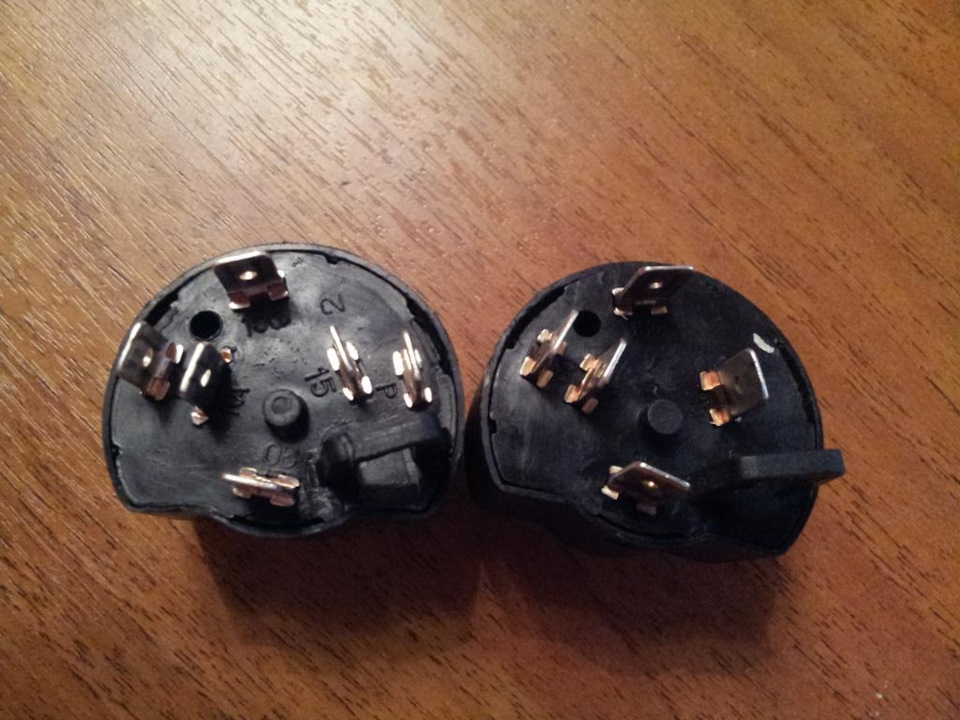

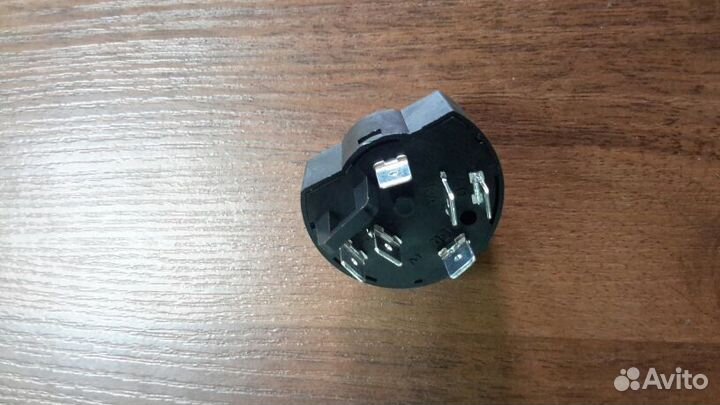

Контактная группа замка зажигания Daewoo Nexia представляет собой литой пластиковый корпус прямоугольной формы с характерным скруглением на одной из сторон. Поверхность корпуса имеет гладкую текстуру с технологическими выступами для фиксации в замке. На верхней части расположены металлические токопроводящие контакты в виде плоских штекерных площадок, образующих два симметричных ряда. Цвет корпуса – черный, с нанесенной маркировкой производителя белого цвета.

Электрические выводы контактов выполнены в виде шести вертикальных латунных штырей с пайкой проводов. На боковой грани корпуса присутствует пластиковый фиксирующий язычок с пружинным механизмом, обеспечивающий точную посадку узла в замке. Нижняя часть оснащена цилиндрическим поворотным кулачком из металла для взаимодействия с личинкой замка.

Габаритные параметры

Общая длина: 65 ± 0.5 мм
Ширина в зоне контактов: 42 мм
Высота (без учета штекеров): 28 мм
Выступ поворотного кулачка: 11 мм от базовой плоскости

Элемент	Материал	Типоразмер
Корпус	Термостойкий пластик PA-66	65×42×28 мм
Контактные штыри	Латунь с никелевым покрытием	Ø3.2×8 мм
Фиксирующий язычок	Пружинная сталь + пластик	12×8×3 мм

Монтажный шаг штекерных выводов составляет 8.5 мм между соседними контактами и 20 мм между крайними точками рядов. Радиус скругления корпуса – 10 мм. Масса узла в сборе не превышает 45 грамм.

Материалы токопроводящих элементов (медь/латунь)

Основным материалом токоведущих контактов в группе замка зажигания Daewoo Nexia служит медь. Этот металл выбран благодаря исключительно высокой электропроводности, обеспечивающей минимальное сопротивление проходящему току при включении стартера и подаче питания на бортовые системы. Медные контакты гарантируют стабильную передачу значительных токовых нагрузок, характерных для цепей стартера и системы зажигания.

Ключевые подвижные элементы контактного диска (включая пружинящие лепестки и площадки) часто выполняются из латуни – сплава меди с цинком. Латунь сочетает хорошую электропроводность (хотя и несколько ниже чистой меди) с повышенной механической прочностью, упругостью и износостойкостью. Это критически важно для деталей, подверженных постоянному трению и периодическому замыканию/размыканию под нагрузкой.

Характеристики материалов и их применение:

Медь: Используется для неподвижных контактных пластин и шин, передающих основной ток. Главные преимущества – максимальная проводимость и коррозионная стойкость.
Латунь: Применяется для изготовления подвижных контактов (лепестков, пальцев) на поворотной части группы. Обеспечивает необходимую упругость для надежного прижима и долговечность при истирании.

Материал	Ключевое свойство	Роль в контактной группе
Медь	Максимальная электропроводность	Передача основного тока нагрузки (стартер, зажигание)
Латунь	Прочность + упругость + износостойкость	Обеспечение надежного замыкания/размыкания контактов

Количество контактных пар в заводской сборке

В заводской конфигурации контактной группы (колодки) замка зажигания Daewoo Nexia используется стандартное количество контактных пар. Эта группа обеспечивает коммутацию всех необходимых цепей бортовой сети автомобиля при повороте ключа в различные положения зажигания и стартера.

Основная колодка контактной группы содержит шесть контактных выводов, каждый из которых соответствует определенной функции. Количество пар контактов, которые фактически замыкаются или размыкаются внутри группы при работе замка, определяется логикой работы системы зажигания и стартера.

Конфигурация контактных пар

Типовая контактная группа для Daewoo Nexia имеет следующую схему коммутации:

Вывод "15" (IGN1/Зажигание 1): Питание системы зажигания, катушки, контроллера, форсунок. Активируется в положениях ON (Зажигание) и START (Стартер). Образует пару с общим питанием.
Вывод "30" (Battery/Постоянный "+"): Непосредственное подключение к плюсовой клемме аккумулятора через плавкий предохранитель. Является общим входным контактом для питания.
Вывод "INT" (ACC/Аксессуары): Питание цепей дополнительного оборудования (магнитола, прикуриватель). Активируется в положениях ACC и ON. Образует пару с общим питанием.
Вывод "50" (ST/Стартер): Управляющий сигнал на втягивающее реле стартера. Активируется только в положении START. Образует отдельную пару с общим питанием.
Вывод "P" (Parking Lights/Габариты): Выход для питания габаритных огней при выключенном зажигании (активируется поворотом ключа против часовой стрелки из положения LOCK). Образует отдельную пару с общим питанием.
Вывод "31" (GND/"Земля"): Подключение к массе кузова. Служит для цепей подсветки разъема и некоторых сигнальных цепей.

Таким образом, внутри группы формируются следующие функциональные контактные пары для коммутации силовых цепей:

Контактный вывод	Назначение	Тип пары
30 - 15	Питание системы зажигания	Замыкается в ON, START
30 - INT	Питание аксессуаров	Замыкается в ACC, ON
30 - 50	Управление стартером	Замыкается ТОЛЬКО в START
30 - P	Питание габаритных огней	Замыкается в позиции Parking Lights

Вывод "31" (масса) обычно не образует "пару" для коммутации силовых цепей в классическом понимании, а обеспечивает подключение к кузову для подсветки или контрольных цепей. Поэтому основными силовыми контактными парами в заводской сборке считаются четыре: 30-15, 30-INT, 30-50 и 30-P. Каждая из этих пар замыкается или размыкается в строго определенном положении ключа замка зажигания.

Расположение фиксирующих пластиковых лапок

Фиксирующие пластиковые лапки контактной группы замка зажигания Daewoo Nexia расположены на корпусе компонента симметрично относительно его продольной оси. Они выполняют функцию надежной фиксации группы внутри личинки замка при установке.

Каждая лапка имеет Г-образную форму и размещена в верхней части корпуса контактной группы. Их эластичные выступы направлены наружу и защелкиваются в соответствующие пазы цилиндра замка при полной посадке детали.

Конструктивные особенности крепления

Две идентичные лапки расположены по бокам корпуса с противоположных сторон
Изготовлены из термостойкого полиамида для сохранения упругости
Оснащены скошенными направляющими для самоцентрирования при монтаже

Параметр	Характеристика
Количество	2 шт
Угол срабатывания	15° от нейтрального положения
Рабочий ход	1.2±0.3 мм

При демонтаже требуется одновременное поддевание обеих лапок через технологические окна в корпусе замка специальным инструментом. Неправильное воздействие на одну лапку приводит к поломке фиксатора.

Назначение поворотной шайбы с кулачками

Поворотная шайба с кулачками выполняет роль механического передатчика усилия от цилиндра замка к контактной группе. При повороте ключа шайба преобразует это движение в строго регламентированное смещение кулачков, которые физически воздействуют на подвижные контакты группы.

Профиль кулачков спроектирован для обеспечения последовательного замыкания и размыкания электрических цепей в зависимости от положения ключа (LOCK/ACC/ON/START). Каждый выступ на шайбе соответствует конкретному режиму работы системы зажигания и отвечает за синхронное управление силовыми цепями стартера, замка руля и потребителей.

Ключевые функции

Синхронизация контактов: одновременное переключение цепей стартера, зажигания и дополнительных приборов
Фиксация положений: удержание ключа в рабочих позициях (ACC/ON) благодаря профилю кулачков
Защита от перегрузки: автоматический сброс из позиции START в ON после запуска двигателя
Блокировка руля: механическая связь с фиксатором рулевой колонки в положении LOCK

Принцип коммутации цепей через позиции ключа

Контактная группа замка зажигания Nexia использует поворотный кулачковый механизм, где ключ физически смещает подвижный контактный диск относительно стационарных токопроводящих секторов. Каждое положение ключа соответствует уникальной комбинации замыкания/размыкания цепей через скользящие контакты.

Вращение ключа приводит к позиционированию изолирующих выступов и токопроводящих дорожек диска напротив фиксированных пружинных контактов. Это обеспечивает строгую последовательность подключения потребителей без взаимного перекрытия цепей, предотвращая одновременную активацию несовместимых систем.

Состояние цепей по позициям

Позиция ключа	Цепь ACC	Цепь IGN	Цепь START
LOCK	Разомкнута	Разомкнута	Разомкнута
ACC	Замкнута	Разомкнута	Разомкнута
ON (IGN)	Замкнута	Замкнута	Разомкнута
START	Разомкнута	Замкнута	Замкнута

В позиции START происходит автоматическое размыкание цепи ACC для перераспределения тока на стартер, а возврат ключа в ON восстанавливает питание аксессуаров. Механическая блокировка в LOCK обеспечивается фигурным пазом кулачка, который блокирует поворотный механизм при извлечении ключа.

Особенности геометрии токосъемных дорожек

Токосъемные дорожки контактной группы замка зажигания Daewoo Nexia выполнены в виде дугообразных медных сегментов, нанесенных на диэлектрическое основание. Их геометрия строго соответствует углу поворота ключа между фиксированными позициями (OFF, ACC, ON, START). Каждая дорожка имеет индивидуальный профиль, определяющий последовательность замыкания электрических цепей при вращении вала замка.

Ключевой особенностью является наличие зон с разной шириной и конфигурацией контактных поверхностей. Основные силовые цепи (питание зажигания, стартера) используют широкие дорожки для снижения сопротивления и предотвращения перегрева, тогда как вспомогательные цепи (ACC) выполняются более узкими. В позиции START предусмотрена изолированная секция для кратковременного включения стартера.

Конструктивные принципы геометрии

Секторное разделение: Дорожки разбиты на изолированные сектора, соответствующие функциональным режимам работы замка.
Радиальный шаг: Угловое расстояние между началами дорожек рассчитано для исключения одновременного замыкания несовместимых цепей.
Скошенные кромки: Края дорожек выполнены под углом для плавного скольжения контактных пластин и уменьшения искрения.

Элемент геометрии	Назначение	Особенность реализации
Ширина силовой дорожки	Пропуск высокого тока	4-5 мм (цепи зажигания/стартера)
Зона ACC	Коммутация маломощных потребителей	Узкая дорожка (2-3 мм) с прерывистым профилем
Изолирующий промежуток	Блокировка стартера при работающем ДВС	Выступ-барьер между ON и START

Защитная крышка корпуса: свойства пластика

Крышка изготавливается из высокопрочного технического термопласта, обладающего комплексом специальных характеристик. Основным материалом служит стеклонаполненный полиамид (PA-GF) или аналогичный композит, обеспечивающий необходимые эксплуатационные параметры при постоянных механических нагрузках и вибрациях.

Ключевым требованием к пластику является сохранение геометрической стабильности в широком температурном диапазоне от -40°C до +120°C. Это исключает деформацию, растрескивание на морозе или размягчение под капотным жаром, гарантируя плотное прилегание к корпусу группы контактов.

Критически важные свойства материала

Электроизоляция: Максимальное сопротивление пробою (не менее 20 кВ/мм) для защиты клемм от короткого замыкания и утечек тока.
Износостойкость: Устойчивость к истиранию при установке/снятии крышки и воздействии абразивных частиц.
Химическая инертность: Невосприимчивость к окислению, автомобильным маслам, топливу и техническим жидкостям.

Параметр	Значение	Назначение
Температура воспламенения	>400°C	Пожаробезопасность в аварийных режимах
Коэффициент теплового расширения	<5×10⁻⁵ K⁻¹	Герметичность соединения с корпусом

Дополнительно материал крышки содержит УФ-стабилизаторы, замедляющие деградацию пластика под солнечным излучением. Поверхность имеет антистатическую обработку для минимизации пылеобразования в зоне контактов.

Силовые контакты стартера: сечение проводника

Силовые контакты в цепи стартера Daewoo Nexia пропускают токи высокой величины (до 300-500 А), что требует применения проводников с увеличенным сечением. Недостаточное сечение приводит к критическому падению напряжения, перегреву и разрушению изоляции. В замке зажигания эти контакты замыкаются при повороте ключа в положение «стартер», передавая энергию от АКБ непосредственно на тяговое реле.

В штатной конструкции Nexia используются медные провода сечением 16–25 мм². Такое сечение обеспечивает минимальное сопротивление (менее 0,002 Ом/м), снижая потери мощности при пуске. Для клеммных соединений применяется литая медь толщиной 2,5–3 мм, что гарантирует площадь контактной поверхности, достаточную для рассеивания тепла.

Ключевые требования к проводнику:

Медь марки М1 (чистота ≥99,9%) для максимальной проводимости
Термостойкая изоляция (до 150°C) с защитой от ГСМ
Бесшовные наконечники, обжатые гидравлическим прессом

Параметр	Значение	Последствия нарушения
Минимальное сечение	16 мм²	Падение напряжения >0,5В, недокрут стартера
Допустимая плотность тока	20 А/мм²	Плавление изоляции при >30 А/мм²

Замена штатных проводов на аналоги сечением менее 16 мм² вызывает хронические проблемы: затрудненный пуск на холодном двигателе, подгорание контактов реле и ускоренный разряд АКБ. Для диагностики измеряют падение напряжения на кабеле – превышение 0,3В при работе стартера указывает на несоответствие сечения или коррозию.

Конфигурация штекеров для подключения проводки

Контактная группа замка зажигания Daewoo Nexia оснащена двумя основными штекерами, обеспечивающими коммутацию электрических цепей. Первый штекер (крупный, прямоугольный) содержит выводы для силовых нагрузок: стартера, системы зажигания и питания бортовой сети. Второй штекер (меньшего размера) предназначен для вспомогательных функций, включая цепи габаритных огней, звукового сигнала и подсветки замка.

Конфигурация контактов строго стандартизирована для корректного взаимодействия с жгутом проводки автомобиля. Каждый вывод имеет индивидуальное сечение провода и цветовую маркировку изоляции согласно схеме электропроводки Nexia. Фиксация штекеров в группе осуществляется пластиковыми защелками, предотвращающими самопроизвольное отсоединение при вибрациях.

Ключевые особенности контактов

Силовой штекер (8-pin):
- Клемма "30" – постоянный "+" от АКБ (толстый красный/красно-белый провод)
- Клемма "15" – питание зажигания/стартера (желтый/сине-красный после ключа)
- Клемма "INT" – положение "ACC" (радио, прикуриватель; синий/оранжевый)
Вспомогательный штекер (6-pin):
- Цепи подсветки (коричневый/белый при активации фар)
- Управление звуковым сигналом (черный/желтый)
- Питание габаритов (серый/красный в позиции "Parking")

Штекер	Количество пинов	Ключевые цепи	Цветовая маркировка (пример)
Силовой	8	Стартер, Ignition, АКБ	Красный, Желтый, Синий
Вспомогательный	6	Габариты, Сигнал, Подсветка	Серый, Черный, Коричневый

Контакты изготовлены из латуни с серебряным покрытием для снижения переходного сопротивления. Геометрия клемм обеспечивает одностороннее подключение, исключающее ошибки монтажа. При замене группы критически важно соблюдать ориентацию штекеров относительно ответной части жгута – перекос вызывает деформацию токоведущих пластин.

Система защиты от ошибочной блокировки руля

Конструкция контактной группы замка зажигания Daewoo Nexia включает механизм предотвращения случайной блокировки рулевой колонки при движении. Данная функция реализована через взаимодействие штифта фиксатора руля с профильным пазом на корпусе контактного узла. При извлечении ключа из замка специальный толкатель активирует блокировочный стержень, который входит в зацепление с рулевым валом только при условии правильного положения передних колес.

Ключевым элементом системы является фигурный кулачок на тыльной части цилиндра замка, синхронизированный с поворотным механизмом контактов. Его геометрия рассчитана так, что блокировочный штифт выдвигается исключительно когда ключ переведен в позицию «LOCK» и полностью извлечен из скважины. Это исключает аварийную остановку рулевого управления во время маневров на дороге.

Принцип работы и компоненты

Фиксатор руля: стальной штифт, перемещаемый пружиной при извлечении ключа
Управляющий кулачок: эксцентриковая деталь цилиндра, регулирующая движение штифта
Стопорный паз: ответное отверстие на рулевой колонке для приема штифта

Условие активации	Механическое взаимодействие
Ключ в положении "LOCK"	Кулачок освобождает канал для штифта
Полное извлечение ключа	Пружина выталкивает фиксатор в паз колонки

Важно: Для разблокировки требуется вставить ключ и слегка повернуть руль влево-вправо, снимая нагрузку с фиксатора. Неисправность проявляется заклиниванием руля даже при наличии ключа в замке, что обычно указывает на износ кулачкового механизма или поломку пружины штифта.

Работа подпружиненных контактных платинок

Подпружиненные контактные платинки обеспечивают коммутацию электрических цепей при повороте ключа зажигания. Каждая платинка представляет собой токопроводящий элемент, зафиксированный в диэлектрическом корпусе контактной группы и прижатый к контактному диску возвратной пружиной. При изменении положения ключа кулачковый механизм вала замка смещает платинки, размыкая или замыкая конкретные цепи системы зажигания и стартера.

Пружинный элемент гарантирует постоянное усилие прижатия платинки к контактным дорожкам диска, компенсируя производственные допуски и износ поверхностей. Это предотвращает образование искрения, дребезг контактов и потерю напряжения в критичных режимах работы. Упругая деформация пружины также поглощает вибрации двигателя, исключая самопроизвольное размыкание контактов во время движения автомобиля.

Конструкционные особенности работы

Двухстороннее прижатие: Пластины оснащены симметричными пружинами, работающими на сжатие, что обеспечивает стабильный контакт независимо от направления нагрузки.
Материал контактов: Использование биметаллических сплавов (медь-вольфрам) снижает электроэрозию и повышает стойкость к высоким пусковым токам.
Траектория скольжения: Специальный профиль поверхности платинок минимизирует заклинивание при угловом смещении относительно контактного диска.

Состояние ключа	Действие платинок	Активируемые цепи
ACC (дополнительное оборудование)	Замыкание 2 контактов	Магнитола, прикуриватель
ON (зажигание)	Замыкание 4 контактов	Катушка зажигания, ЭБУ, датчики
START (пуск)	Синхронное замыкание основного и дополнительного контура	Обмотка тягового реле стартера + цепи ON

Износ платинок проявляется снижением усилия пружины, что приводит к подгоранию контактов и нестабильной работе систем. Критичным является нарушение геометрии прижимных элементов – перекос вызывает локальный перегрев и разрушение дорожек контактного диска. Ресурс узла напрямую зависит от сохранения упругих свойств пружин и чистоты контактных поверхностей.

Требования к чистоте поверхностей скольжения

Поверхности скольжения контактной группы замка зажигания Daewoo Nexia являются критически важными для обеспечения стабильной передачи электрического тока к системам автомобиля. Любые посторонние вещества на этих поверхностях – пыль, грязь, окислы, следы коррозии или старые смазочные материалы – значительно ухудшают контакт между подвижным и неподвижным контактами.

Наличие загрязнений приводит к возникновению переходного сопротивления в точке контакта. Это сопротивление вызывает локальный разогрев контактных пар при прохождении тока, особенно значительного при включении стартера. Результатом становятся искрение, подгорание контактных поверхностей и их ускоренный износ, что в конечном итоге проявляется как нестабильная работа двигателя, трудности с запуском или полный отказ системы зажигания.

Ключевые аспекты обеспечения чистоты

Для гарантии надежной работы и долговечности контактной группы необходимо строго соблюдать следующие требования к чистоте поверхностей скольжения:

Полное удаление загрязнений: Поверхности должны быть абсолютно чистыми перед установкой новой группы или после проведения обслуживания. Не допускается наличие даже микроскопических частиц пыли, следов масла, окислов или нагара.
Запрет на абразивную обработку: Категорически запрещается использовать наждачную бумагу, напильники или другие абразивные материалы для очистки контактов. Механическое истирание повреждает тонкий токопроводящий слой (часто серебряное покрытие), существенно снижая срок службы группы.
Использование рекомендованных очистителей: Очистку следует проводить исключительно с помощью специальных контактных очистителей или технического спирта. Эти средства эффективно растворяют загрязнения, не оставляя следов и не повреждая материал контактов.
Аккуратность при очистке: Применя очистители, необходимо избегать их попадания на пластиковые элементы корпуса замка зажигания или контактной группы, так как некоторые растворители могут вызвать их коробление или разрушение.
Контроль после очистки: После обработки поверхности должны быть тщательно высушены. Не допускается наличие остатков очистителя, которые могут стать диэлектриком или собрать новую пыль.
Чистота при сборке: Рабочая зона, инструмент и руки должны быть чистыми во время монтажа контактной группы, чтобы исключить попадание новых загрязнений на подготовленные поверхности.
Правильное нанесение смазки (если требуется): Если производитель рекомендует применение специальной электропроводящей пасты (антиискровой смазки), она должна наноситься тончайшим, равномерным слоем только на указанные поверхности после их тщательной очистки и высыхания. Избыток смазки или ее попадание на зону непосредственного контакта токопроводящих поверхностей недопустимо.

Соблюдение этих требований к чистоте поверхностей скольжения является обязательным условием для обеспечения минимального переходного сопротивления, предотвращения искрения и подгорания, а также достижения максимального ресурса контактной группы замка зажигания Daewoo Nexia.

Схема подключения к реле стартера и катушке

Контактная группа замка зажигания Daewoo Nexia включает специализированные выводы для управления стартером и питанием катушки. Клемма 50 отвечает за активацию реле стартера: при повороте ключа в положение START она замыкает цепь, подавая +12В на управляющую обмотку реле. Параллельно клемма 15 обеспечивает питание катушки зажигания и контроллера ЭСУД в режимах ON и START. Это гарантирует синхронную работу систем зажигания и запуска.

Цепь стартера реализована через реле для снижения нагрузки на контакты группы: ток управления (до 5А) поступает от замка зажигания на реле, которое коммутирует силовую линию (до 200А) к стартеру. Питание катушки зажигания проходит через предохранитель F5 (15А) в монтажном блоке, что защищает цепь от перегрузок. Проводка выполнена в стандартной цветовой маркировке: управление реле – черно-красный провод (клемма 50), питание катушки – черно-белый провод (клемма 15).

Спецификация контактов и цепей

Клемма	Назначение	Режим активации	Цвет провода	Защита
50	Управление реле стартера	Только START	Черно-красный	Без предохранителя
15	Питание катушки зажигания	ON + START	Черно-белый	F5 (15A)

Критичные особенности подключения:

Клемма 15 дублирует питание в режиме START для стабильности искрообразования
Отсутствие предохранителя в цепи клеммы 50 требует защиты реле стартера диодом
Коррозия контактов группы вызывает падение напряжения на катушке ниже 9В

Износостойкость графитовых контактных накладок

Графитовые контактные накладки в группе замка зажигания Daewoo Nexia выполняют ключевую функцию передачи значительного тока от замка к электросистеме автомобиля. Их основная задача – обеспечить надежное и стабильное электрическое соединение при повороте ключа, минимизируя искрение и связанный с ним эрозионный износ контактов.

Износостойкость графита является его главным эксплуатационным преимуществом перед традиционными металлическими контактами. Графит обладает высокой температурной стойкостью, выдерживая нагрев при прохождении тока без оплавления. Он также характеризуется низким коэффициентом трения и отличными смазывающими свойствами, что значительно уменьшает механический износ как самих накладок, так и сопрягаемых с ними токоведущих дорожек контактного диска.

Механизм и факторы износа

Несмотря на высокую стойкость, графитовые накладки подвержены постепенному износу по нескольким причинам:

Абразивный износ: Микрочастицы графита и пыли, попадающие в узел, действуют как абразив при скольжении контактов.
Электрическая эрозия: Микродуги, неизбежно возникающие при размыкании/замыкании контактов под нагрузкой, вырывают частицы материала.
Механическое истирание: Постоянное скольжение по контактному диску во время работы замка зажигания.
Влияние среды: Влага и агрессивные вещества (например, от паров электролита АКБ) могут ускорять деградацию материала.

Скорость износа напрямую зависит от:

Величины коммутируемого тока (особенно пиковых нагрузок).
Частоты использования замка зажигания.
Наличия вибраций, передаваемых на рулевую колонку.
Чистоты внутреннего пространства замка зажигания.

Сравнение характеристик материалов контактов:

Материал	Износостойкость	Электропроводность	Склонность к искрению
Графит	Высокая	Умеренная	Низкая
Медь/Сплав	Умеренная/Низкая	Высокая	Высокая

Критическим признаком износа накладок является уменьшение их высоты и появление глубоких борозд, что приводит к неплотному прилеганию к контактному диску. Это вызывает:

Повышенное переходное сопротивление.
Сильный нагрев в точке контакта.
Нестабильную работу или полный отказ электрооборудования (пропадание питания при повороте ключа, отказ стартера, фар и т.д.).

Регулярная диагностика состояния накладок и своевременная замена контактной группы в сборе – обязательное условие надежной работы системы зажигания и электрооборудования Daewoo Nexia.

Влияние люфта ротора на стабильность контакта

Люфт ротора в контактной группе замка зажигания Daewoo Nexia – это неконтролируемое радиальное или осевое смещение центральной вращающейся части относительно неподвижного основания с контактными дорожками. Этот зазор возникает вследствие износа посадочного места ротора на валу замка зажигания, выработки втулок или подшипника (в зависимости от конструкции), либо деформации пластикового корпуса самой контактной группы под воздействием температуры и времени.

Наличие чрезмерного люфта напрямую подрывает стабильность электрического контакта между ламелями ротора и графитовыми щетками или контактными дорожками статора. Вместо плотного и постоянного прилегания, подвижный ротор при повороте ключа или работе двигателя (из-за вибраций) начинает "болтаться". Это приводит к непостоянному давлению контактирующих элементов, а в критических случаях – к их кратковременному полному разъединению.

Последствия повышенного люфта ротора

Нестабильность контакта, вызванная люфтом, проявляется в нескольких критических неисправностях:

Прерывистое искрообразование: Микропропадания контакта во время вращения ротора приводят к пропускам зажигания. Двигатель начинает "троить", дергаться, особенно заметно при нагрузке или на холостом ходу.
Дугообразование и эрозия контактов: В момент разрыва или ослабления контакта между движущимися элементами возникает электрическая дуга. Эта дуга выжигает металл ламелей ротора и материал контактных дорожек/щеток статора, ускоряя их износ и ухудшая проводимость.
Снижение напряжения в первичной цепи: Плохой контакт создает дополнительное сопротивление на пути тока от АКБ через замок зажигания к катушке зажигания. Это приводит к падению напряжения, поступающего на первичную обмотку катушки, что ослабляет мощность вторичного напряжения и, как следствие, искры на свечах.
Проблемы с запуском (особенно "горячий старт"): При нагреве пластиковые детали контактной группы могут незначительно деформироваться, а люфт – увеличиваться. Это часто вызывает трудности с запуском прогретого двигателя, когда контакт становится особенно ненадежным.
Полный отказ системы зажигания: В крайних случаях, при сильном износе или разрушении посадочного узла, ротор может заклинить или его контакты полностью перестанут соприкасаться с дорожками статора, что приведет к невозможности запуска двигателя.

Важно понимать, что небольшой технологический люфт присутствует в новой детали и является нормой. Проблемы начинаются, когда величина люфта превышает допустимые пределы из-за износа.

Симптом	Причина (Связь с люфтом ротора)	Возможное следствие
Двигатель "троит" на холостом ходу/под нагрузкой	Прерывистый контакт -> пропуски зажигания в цилиндрах	Потеря мощности, повышенный расход топлива, вибрации
Затрудненный запуск горячего двигателя	Увеличение люфта при нагреве -> ухудшение контакта	Невозможность запуска, разряд АКБ
Видимый нагар/оплавление ламелей ротора	Дугообразование в местах плохого контакта из-за люфта	Прогрессирующее ухудшение проводимости, окончательный выход из строя
Нестабильные обороты холостого хода	Колебания качества контакта -> непостоянное напряжение на катушке	Плавающие обороты, риск остановки двигателя

Таким образом, люфт ротора является критическим параметром, напрямую определяющим качество и непрерывность электрического соединения в контактной группе. Его увеличение сверх нормы – частая причина неустойчивой работы и отказов системы зажигания Daewoo Nexia, требующая диагностики и замены изношенного узла.

Проблемы окисления клемм в условиях влажности

В условиях повышенной влажности клеммы контактной группы замка зажигания Daewoo Nexia активно подвергаются электрохимической коррозии. Влага, проникающая в корпус замка, образует электролитную среду, инициируя реакцию между медными контактами и кислородом. Образующийся оксидный слой имеет высокое электрическое сопротивление, нарушая целостность соединения.

Особенно уязвимы фиксирующие лепестки и подвижные контакты группы, где микроскопические зазоры способствуют капиллярному эффекту. Солевые отложения в зимний период ускоряют процесс, образуя голубовато-зеленую окисную пленку. Со временем это приводит к критическому снижению проводимости на участке "ключ-контакты".

Ключевые последствия и факторы влияния

Провалы напряжения при старте из-за роста переходного сопротивления
Локализация повреждений: чаще корродируют клеммы питания (30) и стартера (50)
Температурная зависимость: при -15°С и ниже сопротивление окислов возрастает на 40-60%

Диагностика осложняется непостоянством симптомов: после прогрева двигателя проблемы могут временно исчезать из-за термического расширения контактов. Характерные признаки включают необходимость многократного проворачивания ключа или самопроизвольное отключение зажигания на неровных дорогах.

Стадия окисления	Визуальные признаки	Эффект на работу
Начальная	Матовые пятна на контактах	Периодические сбои при холодном пуске
Прогрессирующая	Зеленый налет по краям клемм	Необходимость удержания ключа в START
Критическая	Пористые отложения по всей поверхности	Полное отсутствие контакта в положении III

Для профилактики рекомендуется обработка токоведущих частей контактной группы аэрозолями на основе ингибиторов коррозии после сезонного обслуживания. При установке нового узла обязательна герметизация посадочного места замка для блокировки капиллярного подсоса влаги.

Сравнение оригинальной и аналоговой конфигурации

Оригинальная контактная группа для Daewoo Nexia производится по спецификациям завода-изготовителя с использованием металлокерамических контактов и термостойкого армированного пластика. Геометрия элементов строго соответствует заводским чертежам, обеспечивая точное позиционирование в замке зажигания и стабильное замыкание цепей стартера, зажигания и дополнительного оборудования. Уплотнительные компоненты рассчитаны на защиту от пыли и влаги в условиях вибрационных нагрузок.

Аналоговые версии демонстрируют значительный разброс параметров: контактные пластины часто выполняются из биметалла с низким содержанием тугоплавких металлов, что ведет к ускоренному обгоранию. Пластиковые корпуса не всегда обладают требуемой термостойкостью, деформируясь при перегреве. Допуски при сборке могут достигать 0.5-1 мм, вызывая неполное прилегание контактов или заедание подвижных частей.

Ключевые отличия

Критерий	Оригинал	Аналог
Материал контактов	Вольфрам-никелевый сплав	Медь/сталь с тонким покрытием
Ресурс работы	80-120 тыс. км	15-40 тыс. км
Термостойкость корпуса	До 160°C (стеклонаполненный полиамид)	До 110-130°C (технический пластик)
Электрические параметры	Номинальный ток 30А, стабильное сопротивление	Падение напряжения до 1.2В при нагрузке

Эксплуатационные риски аналогов:

Коррозия контактных пар при высокой влажности
Залипание контактов из-за дуговой эрозии
Ложное срабатывание иммобилайзера из-за сопротивления в цепи

Решающий фактор выбора – соответствие оригинальной конфигурации требованиям к коммутации высоких токов в условиях вибрации. Аналоги экономят средства при покупке, но требуют частой замены и создают риски отказа системы запуска.

Этапы разборки узла без повреждения фиксаторов

Перед началом работ подготовьте тонкую плоскую отвертку с неострым жалом и пластиковый монтажный инструмент. Отключите минусовую клемму аккумуляторной батареи для исключения короткого замыкания и случайного срабатывания системы.

Снимите пластиковую декоративную накладку рулевой колонки, открутив крепежные винты или аккуратно поддев фиксаторы по периметру. Обеспечьте свободный доступ к корпусу контактной группы и замку зажигания, убрав мешающие элементы.

Последовательность демонтажа

Отсоединение электрического разъема:
Нажмите пластиковый язычок-фиксатор разъема контактной группы пальцем. Плавно потяните колодку вдоль оси разъема, не допуская перекоса.
Освобождение корпуса группы:
Найдите два пластиковых фиксатора (анкера) по бокам корпуса. Поочередно подденьте их тонкой отверткой на 2-3 мм, отводя ушки фиксаторов наружу.
Извлечение узла:
Придерживая фиксаторы в отведенном положении, потяните контактную группу на себя строго параллельно оси рулевой колонки. Избегайте перекоса и рывков.

Ключевой элемент	Тип фиксации	Инструмент для разблокировки
Электрический разъем	Пластиковый язычок	Пальцы рук
Корпус контактной группы	Боковые анкеры (2 шт.)	Тонкая плоская отвертка

Важно: При отведении фиксаторов не прикладывайте усилие более 1-2 Н·м – пластиковые анкеры хрупкие. Если узел не снимается, проверьте положение фиксаторов – они должны быть полностью отжаты.

После извлечения положите контактную группу на чистую поверхность контактами вверх. Избегайте попадания пыли и механического давления на подвижные токопроводящие пластины внутри корпуса.

Особенности формовки пружинных держателей

Процесс формовки пружинных держателей в контактной группе замка зажигания Daewoo Nexia требует высокой точности и контроля качества. Основное внимание уделяется обеспечению стабильного контакта с токоведущими дорожками при экстремальных вибрационных нагрузках.

Технология предусматривает холодную штамповку из пружинной стали марки 65Г. Ключевым параметром является формирование U-образного профиля с радиусом гиба 0,5 мм для предотвращения концентрации напряжений. Толщина материала строго выдерживается в пределах 0,8±0,05 мм.

Критические технологические аспекты

При формовке реализуются следующие конструктивные решения:

Двухэтапная калибровка - предварительная черновая форма с последующей финишной доводкой геометрии
Контроль упругости - закалка при 850°C с отпуском до HRC 42-45 для сохранения пружинящих свойств
Формирование технологических "усов" длиной 1,2 мм для фиксации в пластиковом корпусе

Особое значение имеет угол подвёртки кромок (15°±2°), обеспечивающий плавное скольжение по контактному диску. Отклонение превышающее допуск приводит к заеданию или преждевременному износу.

Параметр	Значение	Допуск
Высота держателя	7,3 мм	±0,1 мм
Ширина основания	3,5 мм	±0,05 мм
Сила прижима	1,8 Н	+0,3/-0,2 Н

Готовая деталь подвергается дробеструйной обработке для снятия микронапряжений. Финишный контроль включает проверку на усилие отжатия пружинящих лапок специальным калибром.

Диагностика обрыва дорожки мультиметром

Обрыв токопроводящей дорожки в контактной группе замка зажигания Daewoo Nexia приводит к нарушению работы цепей стартера, фар или зажигания. Мультиметр используется для проверки целостности дорожек методом прозвонки. Для точной диагностики требуется демонтировать контактную группу из замка зажигания.

Перед проверкой мультиметр переводится в режим измерения сопротивления (Ω) или прозвонки (значок диода/звука). Щупы прибора подключаются к стандартным разъемам: черный – к COM, красный – к разъему Ω/V. Контактная группа очищается от загрязнений для исключения ложных показаний.

Алгоритм проверки

Определите целевую дорожку по схеме контактной группы, соответствующей режиму работы (START, ACC, ON).
Установите один щуп мультиметра на входной контакт дорожки (ближний к разъему), второй – на выходной (ближний к фиксатору).
Зафиксируйте показания прибора:
- Сопротивление 0–2 Ом или звуковой сигнал – целостность сохранена.
- Сопротивление >10 кОм или отсутствие сигнала – обрыв дорожки.
Проверьте смежные дорожки для исключения КЗ (сопротивление между соседними контактами должно быть >100 кОм).

При обнаружении обрыва дорожку необходимо восстановить пайкой с использованием токопроводящего лака либо заменить контактную группу. Повторная диагностика обязательна после ремонта.

Последствия "проворачивания" контактной группы на валу

Проворачивание контактной группы относительно вала замка зажигания нарушает синхронизацию между механическим поворотом ключа и электрической коммутацией цепей. Это приводит к некорректному срабатыванию контактов в заданных положениях (ACC, ON, START). В результате управляющие сигналы поступают на бортовые системы несвоевременно или с искажениями, блокируя работу критически важных компонентов.

Десинхронизация провоцирует полный или частичный отказ электросистем автомобиля, проявляющийся в характерных симптомах. Наиболее опасным следствием является нарушение блокировки рулевого вала при извлечении ключа, создающее риски угона или самопроизвольного движения транспортного средства.

Ключевые проявления неисправности

Невозможность запуска двигателя: Контакты группы не замыкают цепь стартера в положении "START", несмотря на исправность АКБ и стартерного узла.
Самопроизвольное отключение систем: Двигатель глохнет при движении из-за разрыва цепи зажигания в положении "ON" при вибрациях.
Ошибки коммутации потребителей: Включение фар или магнитолы в положении "START", отсутствие питания прикуривателя в режиме "ACC".
Залипание контактов: Перегрев и оплавление пластин из-за частичного контакта под нагрузкой, ведущее к коротким замыканиям.
Несрабатывание противоугонной блокировки: Рулевая колонка не фиксируется после извлечения ключа из-за несовпадения секторов механизма блокировки.

Система	Последствие проворачивания	Риск для автомобиля
Пуск двигателя	Отсутствие контакта стартерной цепи	Полная неработоспособность
Зажигание	Прерывание питания катушки зажигания	Остановка двигателя на ходу
Блокировка руля	Несовпадение пазов фиксатора	Утрата противоугонной функции

Эксплуатация автомобиля с поврежденной контактной группой приводит к прогрессирующему разрушению токоведущих элементов. Искрение в зоне проворачивания вызывает эрозию контактных площадок, увеличивая переходное сопротивление. Последующее оплавление изолятора нарушает геометрию посадочного гнезда, исключая ремонт узла – требуется полная замена группы.

Взаимодействие с противоугонным штифтом руля

Конструкция контактной группы замка зажигания Daewoo Nexia интегрирована с механизмом блокировки рулевого вала. При извлечении ключа из замка активируется подпружиненный штифт, который выдвигается из корпуса контактной группы и физически входит в паз на рулевой колонке. Это предотвращает вращение руля без ключа в замке, выполняя основную противоугонную функцию.

При повороте ключа в положение "ACC" или "ON" электромагнитный привод внутри контактной группы втягивает штифт обратно, освобождая рулевую колонку. Сигнал на втягивание поступает через отдельную цепь питания, управляемую положением личинки замка. Надежность фиксации обеспечивается конической формой штифта и усилием пружины, рассчитанным на сопротивление попыткам принудительного проворачивания руля.

Ключевые особенности взаимодействия

Штифт изготавливается из закаленной стали для устойчивости к срезающим нагрузкам
Точное совпадение оси штифта с ответным пазом колонки достигается за счет направляющих втулок
Двойной контур управления: механический (от личинки ключа) и электрический (для втягивающего реле)

Состояние ключа	Положение штифта	Доступность рулевого управления
Извлечен	Выдвинут	Заблокирован
Повернут в ACC/ON	Втянут	Разблокирован
Между LOCK и ACC	Переходное	Частичная блокировка

Важно: Износ фиксирующего паза на рулевой колонке или деформация штифта приводят к самопроизвольной блокировке во время движения. Диагностика требует проверки глубины входа штифта в паз (должна составлять не менее 3.5 мм) и отсутствия люфтов в креплении контактной группы.

Параметры допустимого износа графитовых щёток

Графитовые щётки обеспечивают передачу тока между неподвижными проводами и вращающимся ротором замка зажигания. Их постепенное истирание в процессе эксплуатации приводит к уменьшению длины, что напрямую влияет на качество контакта и стабильность работы системы зажигания.

Критическим параметром износа является остаточная высота щёток. Для контактной группы Daewoo Nexia установлены следующие предельные значения:

Параметр	Новая деталь	Минимально допустимый размер
Высота щётки	8-10 мм	5 мм
Допустимое уменьшение длины	-	≤ 50% от исходной

Последствия превышения износа:

Периодические пропуски искрообразования из-за нарушения контакта
Затруднённый пуск двигателя (особенно в сырую погоду)
Локальный перегрев и оплавление контактной группы
Полный отказ системы зажигания при критической потере длины

Визуальными признаками необходимости замены являются глубокие выработки на рабочей поверхности щёток, крошение графита или наличие продольных трещин. Замер остаточной высоты выполняется штангенциркулем при разборке узла.

Термостойкость корпуса при частых пусках двигателя

При каждом пуске двигателя через контактную группу замка зажигания Daewoo Nexia протекает значительный пусковой ток (до 15-20 А и более), необходимый для работы стартера. Это неизбежно вызывает нагрев токоведущих контактов внутри группы.

Корпус контактной группы, непосредственно окружающий эти контакты, подвергается воздействию этого тепла. При частых, коротких интервальных пусках двигателя (например, в режиме "старт-стоп" в пробках, при поиске неисправностей) тепло не успевает эффективно рассеиваться в окружающую среду. Это приводит к прогрессивному накоплению тепловой энергии внутри корпуса.

Конструкционные решения для обеспечения термостойкости

Для предотвращения деформации, оплавления или потери механической прочности корпуса под воздействием циклических тепловых нагрузок, в конструкции контактной группы Daewoo Nexia применяются следующие решения:

Использование термостойких полимерных композитов: Корпус изготавливается не из стандартных технических пластмасс (вроде АБС), а из специальных композитов на основе фенольных смол (бакелитов) или высокотемпературных полиамидов (например, PA66-GF, армированного стекловолокном). Эти материалы сохраняют стабильность формы и электроизоляционные свойства при температурах, значительно превышающих +100°C.
Оптимизация конструкции корпуса:
- Расположение контактных групп внутри корпуса спроектировано так, чтобы минимизировать непосредственный контакт пластика с наиболее нагревающимися зонами токоведущих частей.
- Форма корпуса часто включает элементы (ребра, выступы), увеличивающие площадь поверхности для более эффективного теплоотвода в окружающий воздух и к металлическим частям рулевой колонки.
- Обеспечивается достаточный воздушный зазор между контактами и стенками корпуса для снижения теплопередачи излучением и конвекцией.
Термостабилизирующие добавки: В состав полимерной композиции вводятся специальные добавки, повышающие температуру начала деформации под нагрузкой (HDT) и замедляющие процессы термического старения и деструкции материала.

Характеристика материала	Стандартный пластик (АБС)	Термостойкий композит (PA66-GF / Фенолит)
Температура начала деформации (HDT @1.8 MPa)	~85-95°C	> 200°C (PA66-GF) / > 150°C (Фенолит)
Длительная рабочая температура	До 80-90°C	До 120-150°C (PA66-GF) / До 130-180°C (Фенолит)
Термостабильность при циклических нагрузках	Низкая (склонность к растрескиванию)	Высокая

Недостаточная термостойкость корпуса при частых пусках проявляется в его короблении, оплавлении мест крепления контактов, появлении микротрещин. Это ведет к нарушению геометрии контактных пар, увеличению переходного сопротивления, дополнительному нагреву, подгоранию контактов и, в конечном итоге, к отказу контактной группы и невозможности запуска двигателя.

Влияние вибраций на ослабление панелей контактов

Вибрации двигателя и кузова передаются на контактную группу, вызывая циклические нагрузки на пластиковые крепления панелей. Постоянное механическое воздействие приводит к усталости фиксирующих элементов, особенно в зонах защелок и точечных креплений.

Микросмещения контактных пластин относительно направляющих из-за вибрационного воздействия провоцируют постепенное ослабление посадки. Критическое влияние оказывают резонансные частоты в диапазоне 20-200 Гц, характерные для работы силового агрегата на холостом ходу.

Последствия и механизмы деградации

Утрата первоначального натяжения контактных пластин вызывает:

Дребезжание контактов при движении по неровным поверхностям
Образование люфтов в поворотном узле подвижной панели
Локальный перегрев в точках с нарушенным прилеганием

Прогрессирующее ослабление проявляется характерными симптомами:

Стадия дефекта	Внешние проявления
Начальная	Периодическое пропадание напряжения при вибрации рулевой колонки
Развитая	Самопроизвольное отключение зажигания на неровной дороге
Критическая	Полный отказ запуска двигателя из-за потери контакта

Конструктивно наиболее уязвимы фиксаторы центральной контактной пластины и пружинных держателей клемм питания. Ускоренный износ наблюдается при сочетании вибраций с естественным термическим расширением материалов.

Симптомы оплавления корпуса при перегрузке

Визуально заметна деформация пластикового корпуса контактной группы: появляются подтёки материала, вздутия или локальные участки с изменением цвета (чаще желтоватые или коричневые пятна). Характерный запах горелой пластмассы сохраняется даже после остывания узла, особенно при снятии кожуха рулевой колонки.

Возникают нестабильный контакт в замке зажигания: возможны самопроизвольные отключения питания, проблемы с запуском двигателя (особенно в повёрнутом ключом положении «START»), частичная или полная потеря функциональности электрооборудования (габариты, стеклоочистители, приборная панель). При попытке включения мощных потребителей (фары, обогрев стекла) может наблюдаться искрение внутри корпуса.

Критические последствия и сопутствующие признаки

Механическое заклинивание ключа в скважине из-за деформации направляющих
Короткие замыкания в бортовой сети, приводящие к перегоранию предохранителей
Окисление контактов и ускоренный износ токоведущих элементов группы
Появление нагара на клеммах аккумулятора из-за нарушения стабильности заряда

Ремонтнопригодность: замена контактных пластин

Контактная группа замка зажигания Daewoo Nexia спроектирована с учётом возможности замены изношенных пластин без демонтажа всего узла. Конструкция корпуса предусматривает разборку путём отжима фиксаторов, что обеспечивает доступ к внутренним компонентам. Основной износ сосредоточен на подвижных токопроводящих элементах, контактирующих с личинкой ключа.

Для ремонта потребуется стандартный набор отвёрток (крестообразная и плоская), пассатижи с тонкими губками, а также новая контактная пластина в сборе. Важно подбирать оригинальные запчасти или совместимые аналоги, так как отклонения в геометрии приводят к заклиниванию или нестабильной работе системы зажигания.

Последовательность замены контактных пластин

Снять пластиковую декоративную накладку рулевой колонки, открутив крепёжные винты
Отсоединить электрический разъём контактной группы
Выдавить фиксаторы корпуса тонкой отвёрткой, разделив половинки компонента
Извлечь изношенную пластину, запомнив ориентацию контактов
Очистить посадочное место от графитовой пыли и загрязнений
Установить новую пластину, совместив направляющие пазы

Критические моменты: При сборке избегайте перекосов пластины – неправильная установка вызывает замыкание контактов. Проверьте плавность хода личинки ключа до подключения разъёма. Распространённая ошибка – повреждение фиксаторов корпуса при разборке, ведущее к люфту компонента.

Тип неисправности	Признак износа пластины	Риски при несвоевременной замене
Подгорание контактов	Провалы при запуске, тусклый свет приборов	Оплавление разъёмов, отказ стартера
Деформация токосъёмников	Самопроизвольное отключение зажигания	Короткое замыкание в бортовой сети

После замены выполните тестовый запуск двигателя во всех положениях ключа (ACC, ON, START). Убедитесь в отсутствии посторонних шумов при повороте замка и стабильной работе электрооборудования. Ресурс восстановленного узла соответствует новому при условии применения качественных комплектующих.

Особенности снятия замка зажигания Daewoo Nexia без демонтажа рулевой колонки

Основной сложностью при извлечении контактной группы является необходимость доступа к фиксирующему стопору, расположенному в корпусе замка зажигания. Этот элемент блокирует механизм после установки и требует активации специального сервисного фиксатора для освобождения.

Ключевым отличием процедуры для Nexia является наличие технологического отверстия в кожухе колонки, позволяющего ввести тонкий инструмент для нажатия на стопорный штифт. Данное отверстие расположено под пластиковой заглушкой в зоне крепления замка, что исключает разборку всей конструкции рулевого вала.

Порядок выполнения работ

Установите ключ в положение «ACC» (дополнительные приборы)
Снимите декоративную накладку рулевой колонки, открутив крепежные винты снизу
Обнаружьте заглушку овальной формы напротив замка зажигания и извлеките ее
Вставьте металлический стержень (Ø 2-3 мм) в открывшееся отверстие до упора
Сильно надавите на стержень, одновременно потянув ключ на себя – при этом корпус замка выйдет из посадочного гнезда

Критичные нюансы:

Давление на стопор должно быть строго перпендикулярным во избежание повреждения фиксатора
При отсутствии штатного отверстия (на части модификаций) потребуется просверлить технологический доступ Ø 5 мм по меткам на кожухе
После установки нового замка проверьте блокировку руля в положении «LOCK»

Типичная ошибка	Последствие
Попытка выбить стопор без ключа в ACC	Поломка фиксирующего штифта
Использование слишком толстого инструмента	Деформация ответного паза на корпусе
Резкое выдергивание замка при заклинивании	Обрыв контактов жгута проводов

Важно: Перед установкой нового узла проверьте совпадение формы ответной части корпуса и посадочного места – различия в исполнении у ранних и поздних моделей Nexia могут потребовать замены кожуха колонки.

Способ проверки цепей ACC/ON/START тестером

Для проверки цепей контактной группы потребуется мультиметр в режиме измерения напряжения (DCV 20V) или контрольная лампа. Предварительно отсоедините минусовую клемму аккумулятора и снимите пластиковую крышку рулевой колонки для доступа к разъему замка зажигания. Визуально оцените состояние контактов на предмет коррозии или механических повреждений.

Подключите аккумулятор обратно. Найдите на разъеме замка постоянный "+12В" (толстый красный или желтый провод), проверяемый между клеммой и массой авто. Включите зажигание в положение ACC – тестер должен показать напряжение на соответствующем проводе (обычно синий/красный). Переведите ключ в ON – напряжение появится на проводе ON (часто коричневый). При повороте в START напряжение должно фиксироваться на стартерном проводе (обычно черно-желтый).

Алгоритм проверки напряжений

Постоянный "+": Тестер между красным проводом и массой → 12В при любом положении ключа
ACC: Ключ в ACC → напряжение на сине-красном проводе
ON: Ключ в ON → напряжение на коричневом проводе
START: Ключ в START → напряжение на черно-желтом проводе

Позиция ключа	Цвет провода	Напряжение
LOCK/OFF	Красный (постоянный +)	12В
ACC	Сине-красный	12В
ON	Коричневый	12В
START	Черно-желтый	12В

При отсутствии напряжения на каком-либо режиме: проверьте контакты группы на износ или зачистите окислы. Если контакты целы – прозвоните цепь до реле/предохранителя. Для стартерной цепи дополнительно проверьте сопротивление контактов при нагрузке (падение напряжения под током не должно превышать 0.5В).

Критерии выбора оригинальной контактной группы GM для Daewoo Nexia

Выбор именно оригинальной контактной группы GM для замка зажигания Daewoo Nexia является критически важным для надежной и долговечной работы системы зажигания и электрооборудования автомобиля. Неоригинальные аналоги часто не соответствуют требуемым стандартам качества по материалам и точности изготовления, что приводит к преждевременному выходу из строя, проблемам с запуском двигателя, нестабильной работе приборной панели и светотехники, а также к возгоранию контактов под нагрузкой.

Найти подлинную контактную группу GM для Nexia сейчас может быть непросто из-за снятия модели с производства и насыщенности рынка контрафактной продукцией. Поэтому знание ключевых критериев идентификации оригинала приобретает особое значение для предотвращения покупки некачественной подделки, способной нанести ущерб электросистеме автомобиля.

Основные ориентиры при выборе

При поиске и покупке контактной группы следует тщательно проверять следующие аспекты:

Официальный каталожный номер GM: Самый надежный идентификатор. Для Nexia N150 основным оригинальным номером является 96313417. Убедитесь, что этот номер точно указан на упаковке и, часто, выбит или нанесен лазером на самой детали. Остерегайтесь опечаток или похожих номеров.
Качество упаковки: Оригинальная деталь поставляется в качественной коробке с четкой полиграфией, логотипами GM (или дочерних брендов, как Delphi, если применимо) и официальным каталожным номером. Наличие голографических наклеек или других защитных элементов – хороший знак подлинности.
Маркировка на детали: Сама контактная группа должна иметь четкую маркировку. Ищите логотип GM (или Delphi), каталожный номер 96313417, а также коды производителя и даты выпуска. Маркировка должна быть аккуратной, нестираемой (часто лазерная гравировка или стойкая краска), а не наклеенной этикеткой.
Качество материалов и изготовления:
- Пластик: Корпус должен быть выполнен из качественного, прочного термостойкого пластика без облоя, заусенцев и неприятного химического запаха. Цвет обычно черный или темно-серый.
- Металлические контакты: Контактные площадки и клеммы должны быть массивными, изготовленными из качественного сплава (часто с покрытием для улучшения проводимости и защиты от коррозии), не гнуться при легком нажатии. Пружины контактов – упругие.
- Штекерные разъемы: Контакты внутри разъемов для подключения проводки должны быть ровными, без перекосов, надежно зафиксированы в пластиковом основании. Сам пластик разъемов – прочный.
Надежный продавец: Покупайте у официальных дилеров GM, крупных, проверенных временем автозапчастей (с хорошей репутацией и отзывами) или в специализированных магазинах, ориентированных на корейские автомобили. Избегайте сомнительных лотов на барахолках или у продавцов с минимальной историей и низкими ценами, значительно отличающимися от рыночных.

Игнорирование этих критериев и установка неоригинальной контактной группы чревато повторными отказами, сложностями с запуском двигателя (особенно в сырую погоду), оплавлением контактов и пластика, короткими замыканиями, которые могут повредить другие элементы электрооборудования автомобиля (реле, предохранители, блоки управления) или даже привести к возгоранию.

Критерий	Оригинал GM	Риски Контрафакта
Каталожный номер	Четкий 96313417 на упаковке и детали	Отсутствие, неверный номер, опечатки
Упаковка	Качественная, с лого GM/Delphi, голограммами	Слабая полиграфия, нет бренда, нет защиты
Маркировка детали	Лазерная/стойкая, лого, номер, дата	Наклейки, нечеткая, отсутствует
Пластик корпуса	Прочный, термостойкий, без запаха	Хрупкий, деформируется, резкий запах
Металл контактов	Массивный, с покрытием, упругие пружины	Мягкий, тонкий, быстро окисляется, слабые пружины

Список источников

Источники технической информации по устройству компонента.

Документация производителя и специализированные издания.

Техническая литература и документация

Официальное руководство по ремонту Daewoo Nexia - Год издания 2008-2015
Каталог электронных компонентов Delphi Automotive - Раздел контактных групп зажигания
Технический бюллетень GM TIS - Модуль 6E2 (Ignition Systems)
Конструкция автомобильных коммутационных устройств - Учебное пособие МАДИ, 2017
Workshop Manual Daewoo LeMans/Racer - Глава 8: Electrical Equipment
Отчеты испытаний контактных групп TU5 (EPC 24430) - Лаборатория ресурсных испытаний
