Конструкция валов и шестерен коробки передач ЯМЗ-239
Статья обновлена: 18.08.2025
Коробка передач ЯМЗ-239 – ключевой узел трансмиссии грузовых автомобилей и спецтехники.
Валы и шестерни образуют основу её силовой схемы.
Эти компоненты напрямую отвечают за передачу крутящего момента и преобразование скоростных режимов.
Надёжность валов и точность зацепления шестерён определяют ресурс и эффективность работы агрегата.
Понимание их конструкции критически важно для диагностики и ремонта КПП.

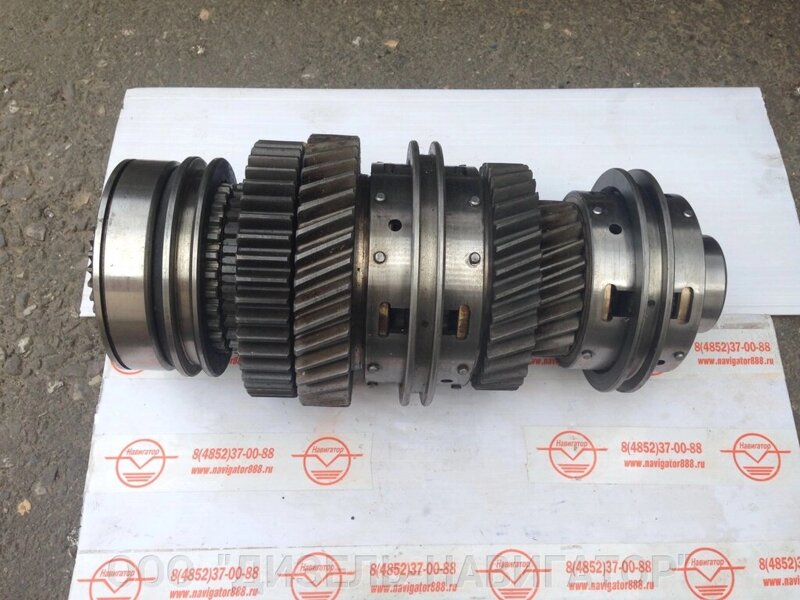

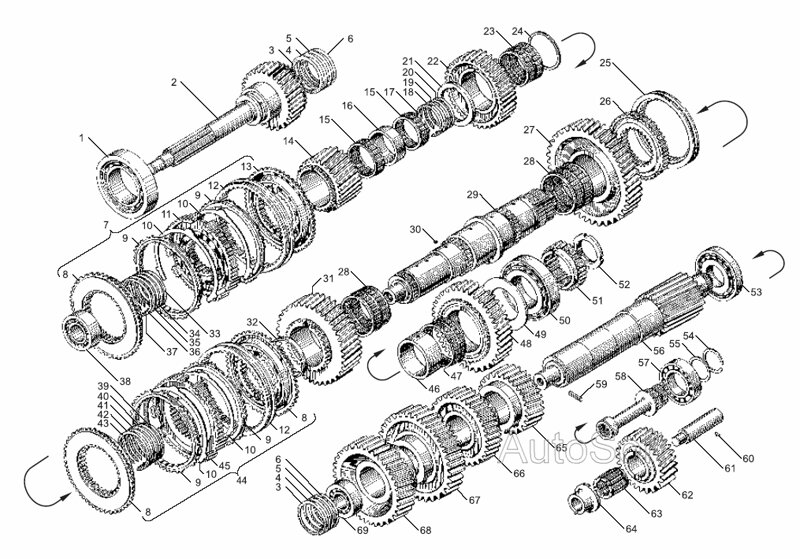

Вторичный вал ЯМЗ-239: схема расположения шестерен и синхронизаторов
Вторичный вал КПП ЯМЗ-239 передает крутящий момент от коробки передач к карданному валу. На нем жестко закреплены синхронизаторы и свободно вращаются шестерни передач, которые фиксируются синхронизаторами при включении.
Расположение компонентов на валу последовательно от передней части коробки к задней. Шестерни установлены на подшипниках скольжения, а синхронизаторы перемещаются по шлицам вала для блокировки выбранной передачи.
| Позиция от передней части | Элемент |
|---|---|
| 1 | Шестерня 1-й передачи |
| 2 | Шестерня 2-й передачи |
| 3 | Синхронизатор 1-й и 2-й передач |
| 4 | Шестерня 3-й передачи |
| 5 | Шестерня 4-й передачи |
| 6 | Синхронизатор 3-й и 4-й передач |
| 7 | Шестерня 5-й передачи |
| 8 | Синхронизатор 5-й передачи |
Промежуточный вал коробки передач: зубчатые зацепления и нагрузки
Промежуточный вал КПП ЯМЗ-239 несет блок шестерен постоянного зацепления с первичным валом и подвижные шестерни для включения передач. Зубчатые зацепления вала работают в условиях высоких контактных напряжений и знакопеременных изгибающих нагрузок. Точность изготовления профиля зубьев (эвольвентное зацепление) и качество термообработки поверхностей критичны для обеспечения плавности работы и ресурса.
Основные нагрузки возникают при передаче крутящего момента от первичного вала через шестерни постоянного зацепления и далее – через включенную пару шестерен на вторичный вал. На зубья действуют радиальные силы, вызывающие изгиб, и тангенциальные силы, создающие контактные напряжения в зоне пятна зацепления. При переключении передач добавляются ударные нагрузки.
Ключевые аспекты работы зацеплений и нагрузок
Конструкция зацеплений промежуточного вала включает:
- Постоянное зацепление с первичным валом (косозубые шестерни) для снижения шума и плавности передачи момента.
- Прямозубые шестерни для включения передач (2-3, 4-5), обеспечивающие осевое перемещение синхронизаторов.
- Усиленные шлицы для фиксации шестерен и передачи крутящего момента без проскальзывания.
Расчетные нагрузки на вал и шестерни:
| Тип нагрузки | Источник возникновения | Последствия |
|---|---|---|
| Циклические изгибающие | Радиальные составляющие усилий в зацеплении | Усталостные трещины в местах концентрации напряжений |
| Контактные ударные | Резкое включение передачи или сброс газа | Выкрашивание рабочих поверхностей зубьев (питтинг) |
| Термические | Трение в зацеплении при пробуксовках | Отпуск закаленного слоя, коробление вала |
Материалы и упрочнение: Вал изготавливается из легированной стали 25ХГМ, шестерни – из 18ХГТ. После механической обработки проводится цементация на глубину 1.2–1.6 мм с закалкой до твердости 58–62 HRC на зубьях и шлицах. Финишная операция – шлифование профиля зубьев для соблюдения 7-й степени точности по ГОСТ 1643-81.
Критические факторы ресурса: Соосность посадочных мест под подшипники (биение ≤ 0.02 мм), отсутствие перекосов шестерен при запрессовке, качество фасок на торцах зубьев для предотвращения задиров при включении. Повышенный зазор в подшипниках вала приводит к смещению осей зацепления и росту ударных нагрузок.
Шестерни заднего хода ЯМЗ-239: принцип работы и установка
Шестерни заднего хода в КПП ЯМЗ-239 обеспечивают реверсивное движение транспортного средства через изменение направления вращения вторичного вала. В состав узла входят промежуточная шестерня (блоковая) и шестерня заднего хода ведомого вала, которые вводятся в зацепление только при активации передачи R. Принцип основан на добавлении в кинематическую цепь третьего зубчатого элемента, что инвертирует крутящий момент.
Конструктивно шестерня заднего хода расположена на отдельной оси между первичным и вторичным валами. Она представляет собой двусторонний зубчатый блок с косыми зубьями, обеспечивающими плавность включения и снижение шума. В нейтральном положении шестерня свободно вращается на оси, не передавая усилие, а при включении заднего хода перемещается синхронизатором для фиксации.
Установка и регулировка
Монтаж выполняется в следующей последовательности:
- Установка оси промежуточной шестерни в картер КПП с фиксацией стопорным болтом
- Напрессовка подшипников на шестерню с термозащитой сепараторов
- Сборка блока: установка распорной втулки и стопорных колец с проверкой осевого люфта (допуск 0.1-0.4 мм)
- Совмещение зубьев с ведомой шестерней при монтаже вторичного вала
Критические параметры:
- Зазор в зацеплении: 0.15-0.25 мм
- Биение посадочной поверхности оси: не более 0.03 мм
- Радиальный зазор подшипников: до 0.05 мм
| Компонент | Материал | Твердость (HRC) |
|---|---|---|
| Промежуточная шестерня | Сталь 18ХГТ | 58-62 |
| Ось | Сталь 40Х | 45-50 |
При сборке обязательно смазывание контактных поверхностей трансмиссионным маслом. Правильность установки подтверждается свободным проворачиванием блока шестерни без заклинивания и точным позиционированием вилки переключения в пазе муфты синхронизатора.
Диагностика износа валов и шестерен: основные признаки неисправностей
Износ валов и шестерен КПП ЯМЗ-239 проявляется характерными симптомами, требующими немедленной диагностики. Игнорирование признаков ведет к прогрессирующему разрушению узлов трансмиссии и полному выходу агрегата из строя.
Ключевые индикаторы включают акустические аномалии, сложности с переключением передач, вибрации и визуальные следы в эксплуатационных жидкостях. Раннее выявление этих сигналов критично для предотвращения катастрофических повреждений.
Распространенные признаки и их причины
| Признак неисправности | Возможные причины износа |
|---|---|
| Громкий вой, гул или скрежет при работе | Износ подшипников валов, деформация валов, выкрашивание зубьев шестерен |
| Вибрация коробки передач | Деформация первичного/вторичного валов, нарушение балансировки шестерен |
| Затрудненное включение передач | Износ шлицев валов, повреждение зубьев синхронизаторов |
| Самопроизвольное выключение передачи | Критический износ зубьев шестерен, ослабление фиксации валов |
| Металлическая стружка в масле | Абразивное разрушение шестерен, износ подшипников валов |
| Повышенный температурный режим | Задиры на валах, недостаточный зацеп шестерен из-за износа |
Критические последствия игнорирования симптомов:
- Заклинивание валов из-за перегрева и деформации
- Полное разрушение зубчатых пар с фрагментацией металла
- Повреждение смежных узлов трансмиссии осколками
Обязательная проверка при выявлении симптомов включает:
- Замер биения валов индикаторным нутромером
- Контроль зазоров в подшипниковых узлах
- Визуальный осмотр шестерен на предмет сколов и выкрашивания
- Проверку состояния шлицевых соединений
- Анализ металлического осадка в отработанном масле
Технология замены шестерен КПП ЯМЗ-239: последовательность сборки
Сборка коробки передач после замены шестерен требует строгого соблюдения технологической последовательности и контроля зазоров. Неправильная установка компонентов приведет к ускоренному износу или поломке узла.
Все детали должны быть чистыми, без забоин и царапин, а посадочные места обработаны консервационной смазкой. Обязательна проверка соответствия новых шестерен техническим требованиям завода-изготовителя.
Пошаговая последовательность работ
- Установка первичного вала:
- Напрессовать подшипник на вал с нагревом до 80-90°C
- Закрепить стопорное кольцо в канавке вала
- Смонтировать шестерню заднего хода с синхронизатором
- Монтаж вторичного вала:
- Установить ведомые шестерни 3-4 передачи с дистанционными втулками
- Собрать пакет синхронизаторов 3-4 передачи с фиксаторами
- Надеть стопорные кольца с зазором не более 0.1 мм
- Сборка блока промежуточного вала:
- Запрессовать шестерни 1-2 передачи на вал с натягом 0.03-0.05 мм
- Проверить биение шестерен индикатором (макс. 0.05 мм)
- Установить распорные шайбы между шестернями
- Регулировка осевых зазоров:
- Проверить зазор между торцами шестерен щупом
- Подобрать регулировочные кольца толщиной от 0.1 до 0.5 мм
- Допустимый осевой люфт валов – не более 0.15 мм
- Финальная сборка картера:
- Уложить валы в картер с монтажом распорных пластин
- Затянуть болты крепления крышек подшипников моментом 80-100 Н·м
- Установить вилки переключения с последующей регулировкой хода
После сборки обязательна проверка легкости вращения валов и четкости включения передач. Категорически запрещается запуск двигателя без контрольной заливки масла в картер КПП.
Список источников
При составлении материала о валах и шестернях коробок передач ЯМЗ-239 использовались специализированные технические документы и отраслевые издания. Эти источники предоставляют детальную информацию о конструкции, эксплуатационных характеристиках и требованиях к обслуживанию узлов.
Ниже приведен перечень основных материалов, на основе которых подготовлена статья. Все указанные ресурсы содержат актуальные данные, соответствующие спецификациям производителя и действующим стандартам.
- Официальное руководство по ремонту КПП ЯМЗ-238/239 (Ярославский моторный завод)
- Каталог деталей и сборочных единиц коробок передач ЯМЗ (издание завода-изготовителя)
- Технические условия ТУ 38.101.1627-89: Валы первичные и вторичные КПП ЯМЗ-239
- ГОСТ Р 53604-2009: Шестерни коробок передач автотракторного типа. Общие технические условия
- Учебное пособие: «Конструкция трансмиссий грузовых автомобилей» (М.П. Спиридонов, 2020 г.)
- Статья: «Особенности диагностики шестеренчатых пар КПП ЯМЗ» (Журнал «Грузовик Пресс», №5/2022)
- Сервисный бюллетень №КП-239-03: Типовые дефекты валов КПП ЯМЗ-239 (сертифицированный СТО)
