Контроль веса на осях грузовика

Статья обновлена: 18.08.2025

Датчик нагрузки на ось представляет собой критически важное устройство для точного измерения веса, приходящегося на каждую ось грузового автомобиля.

Его основная задача – преобразовывать механическое давление от веса груза и транспортного средства в электрический сигнал, доступный для обработки и отображения.

Эти датчики находят применение в системах контроля загрузки в реальном времени, автоматизированных пунктах весогабаритного контроля и комплексных решениях для управления автопарком.

Использование датчиков нагрузки на ось является ключевым фактором обеспечения безопасности дорожного движения, сохранности дорожного покрытия и оптимизации транспортных расходов.

Методика установки датчиков нагрузки на пневмоподвеску

Перед началом монтажных работ выполните диагностику пневмосистемы автомобиля для исключения утечек воздуха и повреждений магистралей. Подготовьте необходимый инструмент: набор ключей, фрезу для сверления, герметик, манометр и калибровочное ПО от производителя датчика.

Очистите зоны крепления на раме вблизи пневмобаллонов от грязи и коррозии. Определите точки врезки согласно схеме производителя, исключая участки с вибрацией или риском механических повреждений. Убедитесь в совместимости датчиков с параметрами пневмоподвески (рабочее давление, тип соединения).

Этапы монтажа

1. Врезка в пневмолинии:
   • Стравите давление из системы через сервисные клапаны
   • Отрежьте участок магистрали по шаблону, установите тройник
   • Обработайте торцы труб специальным инструментом для сохранения геометрии
2. Крепление датчиков:
   • Закрепите сенсоры на кронштейнах при помощи штатных метизов
   • Обеспечьте расстояние ≥ 15 см от элементов выхлопной системы
   • Направьте разъемы кабелей вверх для защиты от влаги
3. Прокладка проводки:
   • Фиксируйте жгуты пластиковыми хомутами через каждые 25 см
   • Изолируйте провода в гофре на участках возле подвижных элементов
   • Подключите экранированные кабели к блоку обработки данных

Контрольный параметр	Норматив	Инструмент проверки
Герметичность соединений	0 бар падение за 15 мин	Течеискатель/мыльный раствор
Сопротивление изоляции	≥ 20 МОм	Мегаомметр 500В
Механический зазор	≥ 3 мм от подвижных частей	Калибровочные щупы

После фиксации всех компонентов выполните программную калибровку через диагностический разъем. Проведите тестовые замеры при последовательной нагрузке осей с записью показаний в журнал. Убедитесь в линейности показаний (±2% от контрольного веса) и синхронности отклика сенсоров.

Калибровка датчиков с помощью эталонных грузов: алгоритм действий

Автомобиль устанавливается на ровную твердую поверхность с разгруженными осями. Проверяется исправность электрических соединений, целостность датчиков и отсутствие посторонних предметов в зоне измерений. Подготавливаются сертифицированные эталонные грузы с документально подтвержденной массой.

Система диагностики переводится в режим калибровки через специализированное ПО. Выполняется сброс предыдущих настроек датчиков для всех осей транспортного средства. Контролируется нулевое значение на индикаторе при отсутствии нагрузки.

Последовательность проведения калибровочных работ

1. Поочередное нагружение каждой оси эталонными грузами в возрастающем порядке:
   • Минимальная нагрузка (10-15% от номинальной)
   • Средняя нагрузка (45-50% от номинальной)
   • Максимальная нагрузка (90-100% от номинальной)
2. Фиксация показаний системы при каждом шаге нагружения с выдержкой времени 2-3 минуты для стабилизации значений
3. Ввод эталонных значений массы через интерфейс ПО для каждой контрольной точки
4. Автоматический расчет калибровочных коэффициентов по формуле:
   K = (P_эталон - P_нуль) / (ADC_нагр - ADC_нуль)
5. Корректировка нелинейности характеристик методом аппроксимации кривой по трем точкам измерений

После обработки данных выполняется тестовая проверка точности: повторное взвешивание эталонных грузов на всех осях с отклонением не более ±1,5%. При превышении допустимой погрешности процедура повторяется. Утвержденные коэффициенты сохраняются в энергонезависимой памяти блока обработки сигналов.

Расшифровка кодов ошибок CAN-шины для систем взвешивания

Ошибки CAN-шины в системах взвешивания грузовых автомобилей указывают на сбои связи между датчиками нагрузки, блоком управления и другими компонентами. Корректная интерпретация этих кодов критична для точности измерений массы по осям и предотвращения нарушений весового контроля.

Коды формируются в шестнадцатеричном (HEX) или десятичном формате, где первые символы обозначают модуль-источник, а последующие – конкретную неисправность. Систематизация ошибок упрощает поиск проблем в цепи передачи данных.

Типовые коды ошибок и их диагностика

Распространённые категории сбоев включают:

• Потерю связи: Ошибки типа 0x0Axx (например, 0x0A1F) сигнализируют об обрыве CAN-проводки или неисправности разъёмов.
• Ошибки датчиков: Коды вида 0x12xx указывают на повреждение тензометрических элементов, например 0x1203 – обрыв моста Уитстона.
• Конфликты данных: 0x30xx (к примеру, 0x3011) – противоречивые показания между осями, требующие калибровки.

Код ошибки (HEX)	Описание	Приоритет ремонта
0x0A1F	Обрыв CAN-H/L к блоку управления	Критический
0x1203	Обрыв цепи датчика оси №3	Высокий
0x3011	Расхождение данных осей >15%	Средний
0x1F05	Сбой калибровочных коэффициентов	Высокий

Приоритетность ремонта определяется влиянием на функциональность: сбои связи (0x0Axx) блокируют работу системы полностью, тогда как расхождения данных (0x30xx) допускают временную эксплуатацию с ограниченной точностью.

Для устранения неполадок выполните:

1. Проверку целостности экранирования CAN-кабелей возле осей.
2. Диагностику сопротивления датчиков (стандарт: 350–1000 Ом).
3. Анализ логов CAN-шины осциллографом для выявления помех.

Сравнение пьезоэлектрических и тензорезисторных технологий измерения

Пьезоэлектрические датчики генерируют электрический заряд при механической деформации кристалла под нагрузкой. Они не требуют внешнего питания для работы, обладают высокой чувствительностью к динамическим изменениям веса и минимальной инерционностью. Основная сфера применения – контроль движущегося транспорта на постах весового контроля, где требуется мгновенная фиксация осевых нагрузок.

Тензорезисторные датчики работают на основе изменения электрического сопротивления при деформации тензочувствительной решетки. Требуют стабильного внешнего напряжения питания, обеспечивают высокую точность в статических условиях. Их ключевое преимущество – долговременная стабильность показаний и устойчивость к температурным дрейфам при правильной калибровке.

Критерий	Пьезоэлектрические	Тензорезисторные
Принцип действия	Генерация заряда при деформации кристалла	Изменение сопротивления при растяжении/сжатии
Точность (динамика)	Выше при движении объекта	Снижается из-за инерционности
Стабильность (статичные условия)	Склонны к дрейфу нуля	Высокая (при термокомпенсации)
Влияние температуры	Значительное (требует компенсации)	Минимизировано мостовой схемой
Установка	Проще (часто поверхностный монтаж)	Сложнее (интеграция в конструкцию)
Срок службы	Выше (нет изнашиваемых элементов)	Зависит от защиты от перегрузок

Ключевые рекомендации по выбору

• Для стационарных весовых систем: тензорезисторы обеспечивают превосходную точность при длительной эксплуатации
• Для динамического взвешивания: пьезодатчики предпочтительны из-за быстродействия и отсутствия инерции
• В агрессивных средах: герметизированные тензометрические сенсоры с нержавеющим корпусом

Монтаж датчиков на ведущие и управляемые оси: ключевые отличия

Ведущие оси передают крутящий момент от двигателя, что создает специфичные вибрации и динамические нагрузки. Датчики здесь монтируются в зонах максимального воздействия вертикальных сил: непосредственно на ступицах, рессорах или пневмобаллонах подвески. Требуется защита от грязи и механических повреждений из-за близости к вращающимся элементам трансмиссии.

Управляемые оси отвечают за поворот колес, поэтому при монтаже критично избегать ограничения их подвижности. Датчики устанавливаются на поворотных кулаках, рычагах подвески или тормозных щитах с обязательным учетом свободного хода рулевой тяги. Кабели фиксируются гибкими гофрами для предотвращения перетирания при повороте колес на максимальный угол.

Сравнительные характеристики

Критерий	Ведущие оси	Управляемые оси
Типовые точки крепления	Ступичные узлы, опоры рессор, рама над мостом	Поворотные кулаки, нижние рычаги, тормозные щиты
Главная инженерная сложность	Компенсация вибраций от КПП и кардана	Обеспечение свободы движения рулевых тяг
Риски при ошибке монтажа	Искажение данных из-за паразитных колебаний	Обрыв проводки при повороте колес
Требования к кабель-менеджменту	Термостойкая изоляция, антивибрационные хомуты	Гофрированные трубки с запасом длины + S-образные петли

Для ведущих осей критичен выбор датчиков с повышенным классом пыле-влагозащиты (не ниже IP67), так как они подвержены воздействию дорожной грязи от вращающихся колес. На управляемых осях приоритетом является механическая прочность корпуса датчика, устойчивого к ударным нагрузкам от попадания камней.

Калибровка после установки требует разных подходов: для ведущих осей проводят тесты под нагрузкой при движении на пониженной передаче, для управляемых – проверяют показания при повороте руля в крайние положения с фиксацией усилия.

Проверка напряжения питания датчика мультиметром: параметры нормы

Подключите мультиметр в режиме измерения постоянного напряжения (DCV) к контактам питания датчика согласно схеме производителя. Обычно это осуществляется через разъём датчика: красный щуп мультиметра подсоединяется к сигнальному проводу (+V), чёрный – к массе (GND). Предварительно отсоедините электрический разъём датчика от ЭБУ для исключения влияния бортовой сети.

Включите зажигание автомобиля без запуска двигателя. Зафиксируйте показания мультиметра. Стандартное опорное напряжение для большинства тензометрических датчиков нагрузки составляет 5 В ± 0.25 В. Для датчиков с иным принципом работы (например, пьезоэлектрических) допустимый диапазон уточняется в технической документации ТС.

Критерии оценки результатов

При анализе полученных данных учитывайте:

• Норма: показания в пределах 4.75–5.25 В свидетельствуют о корректном питании датчика.
• Отклонение: напряжение ниже 4.5 В или выше 5.5 В указывает на неисправность:
  • Обрыв/короткое замыкание в цепи питания
  • Проблемы с ЭБУ шасси
  • Неисправность реле или блока предохранителей

Показание мультиметра (В)	Диагностируемое состояние
4.75–5.25	Нормальное напряжение питания
0.0–4.5	Обрыв цепи, КЗ на массу, неисправность ЭБУ
>5.5	КЗ на +12В, неисправность регулятора напряжения

При выходе значений за допустимые пределы проверьте целостность проводки, контакты разъёмов и состояние предохранителей соответствующей цепи. Для точной диагностики требуется сравнение с параметрами, указанными в сервисной документации конкретной модели автомобиля.

Настройка температурной компенсации в цифровых сенсорах

Температурные колебания вызывают дрейф нуля и чувствительности тензометрических датчиков, что приводит к погрешностям измерения осевой нагрузки. Цифровые сенсоры интегрируют термопары и алгоритмы компенсации для автоматической коррекции показаний в рабочем диапазоне температур.

Калибровка выполняется в термокамере при последовательном изменении температуры (например, от -40°C до +80°C) с фиксацией выходного сигнала датчика под эталонной нагрузкой. Полученные данные преобразуются в коэффициенты полиномиальной функции, записываемые в EEPROM сенсора.

Ключевые этапы настройки

1. Фиксация датчика в контролируемой термокамере с эталонным грузом
2. Снятие показаний при экстремальных температурах:
   • Холодный старт (-40°C)
   • Номинальная температура (+25°C)
   • Максимальный нагрев (+80°C)
3. Расчет компенсационных коэффициентов для:

   Параметр	Формула коррекции
   Смещение нуля	Offset(T) = k0 + k1·T + k2·T²
   Чувствительность	S(T) = S0 · (1 + α·ΔT)

4. Верификация точности в трёх контрольных точках:
   • Холодный режим
   • Рабочий диапазон
   • Пиковые температуры

Важно: Коэффициенты должны обеспечивать погрешность ≤0.1% FSO во всем диапазоне. Рекалибровка обязательна при замене тензомоста или усилителя.

Профилактика коррозии контактов в датчиках давления пневмобаллонов

Коррозия контактов датчика давления пневмобаллонов возникает под воздействием влаги, дорожных реагентов и электрохимических процессов, приводя к нарушению сигнала, ложным показаниям или полному отказу системы контроля нагрузки. Основными зонами риска являются разъёмы, клеммные колодки и места пайки проводников к чувствительным элементам.

Эффективная профилактика требует комплексного подхода, включающего правильный монтаж, применение специализированных материалов и регулярное обслуживание. Ключевое внимание уделяется герметизации электрических соединений и созданию барьеров для агрессивных сред.

Методы защиты

Основные способы предотвращения коррозии:

• Герметизация разъёмов: Использование термоусадочных трубок с клеевым слоем или силиконовых заполнителей для блокировки доступа влаги.
• Нанесение консервирующих составов: Обработка контактов и клемм:
  • Диэлектрическими силиконовыми смазками
  • Аэрозольными ингибиторами коррозии (например, на основе летучих аминов)
  • Специальными токопроводящими пастами (для защиты и улучшения проводимости)
• Кабельный ввод: Применение сальников с резиновыми уплотнителями для предотвращения капиллярного подсоса воды по проводам.

Технологические решения:

Материал	Назначение	Примеры
Корпуса IP67/IP69K	Механическая защита и пылевлагонепроницаемость	Литой алюминий с уплотнительными кольцами
Позолоченные контакты	Повышение коррозионной стойкости	Разъёмы MIL-SPEC
Омеднённые провода	Снижение электрохимической коррозии	Кабели с покрытием CuSn

Обслуживание включает ежесезонную очистку контактов от окислов изопропиловым спиртом, обновление защитных покрытий и визуальную проверку целостности уплотнений. При длительном простое ТС рекомендуется отключать разъёмы и обрабатывать клеммы консервантом. Для диагностики скрытой коррозии применяется замер переходного сопротивления мультиметром.

Интеграция с бортовыми системами мониторинга транспорта

Интеграция датчиков осевой нагрузки с телематическими платформами позволяет автоматизировать сбор и анализ данных о распределении веса в режиме реального времени. Показания с сенсоров напрямую передаются в бортовые терминалы ГЛОНАСС/GPS через цифровые интерфейсы (CAN, RS-485, Ethernet) или аналоговые сигналы, преобразуемые АЦП контроллера.

Системы мониторинга агрегируют информацию о нагрузках с координатами ТС, скоростью, временем погрузки и маршрутом. Это создает единый цифровой след для выявления перегруза отдельных осей до 1%, контроля соблюдения норм ПДД и оптимизации логистических процессов без ручных замеров.

Функциональные возможности интеграции

Автоматические оповещения генерируются при превышении допустимой массы на ось или нарушении распределения веса. Алгоритмы учитывают тип ТС, категорию дороги и законодательные требования в конкретном регионе.

• Формирование юридически значимых отчетов для проверяющих органов
• Сравнение данных погрузки/разгрузки с плановыми показателями
• Прогнозирование износа шин и ходовой части на основе динамики нагрузок

Параметр	Тип данных	Частота обновления
Нагрузка по осям	Цифровой (кг)	1-5 сек
Геопозиция	Координаты GPS	15-60 сек
Статус перегруза	Бинарный флаг	В реальном времени

Калибровка датчиков синхронизируется с бортовым ПО, обеспечивая погрешность измерений не более ±2% во всем диапазоне температур. Данные защищаются криптографическими протоколами при передаче в облачные аналитические системы.

Распиновка разъемов распространенных моделей (VDO, Wabco, BPW)

Правильная распиновка критична для корректной работы датчиков нагрузки на ось. Разъемы обеспечивают подключение питания, передачи данных и диагностики. Типовые конфигурации различаются у производителей, но имеют общие принципы организации.

Ниже представлены типовые распиновки для популярных моделей. Актуальность конфигурации уточняйте в технической документации конкретного устройства. Цвета проводов могут отличаться в зависимости от модификации.

VDO (6-контактный разъем):

Контакт	Назначение
1	+12V питание
2	Масса (GND)
3	CAN High
4	CAN Low
5	Не используется
6	Диагностическая линия

Wabco (4-контактный разъем):

Контакт	Назначение
1	+12V питание
2	Масса (GND)
3	CAN High (J1939)
4	CAN Low (J1939)

BPW (6-контактный разъем):

Контакт	Назначение
1	+24V питание
2	Масса (GND)
3	CAN High
4	CAN Low
5	Экран (SHIELD)
6	Сигнал диагностики

Поверка оборудования для юридической значимости показаний

Поверка датчиков нагрузки на ось является обязательной процедурой, обеспечивающей признание их показаний в качестве официального доказательства. Без действующего свидетельства о поверке, выданного аккредитованной метрологической организацией, результаты измерений не могут использоваться при разрешении споров, оформлении штрафов за перегруз или подтверждении соответствия нормам. Юридическая сила данных напрямую зависит от соблюдения регламентов поверки, установленных законодательством РФ в сфере обеспечения единства измерений.

Процедура включает подтверждение метрологических характеристик оборудования: точности, чувствительности, стабильности в пределах допустимых погрешностей. Поверка проводится с использованием эталонных установок, имитирующих статические и динамические нагрузки на оси. Только при положительных результатах испытаний устройство допускается к эксплуатации, а его показания приобретают статус достоверных для контролирующих органов (Ространснадзор, ГИБДД), судебных инстанций и грузоотправителей.

Ключевые аспекты процедуры

• Периодичность: Первичная – перед вводом в эксплуатацию, периодическая – согласно межповерочному интервалу (обычно 1-2 года), внеочередная – после ремонта или повреждения.
• Требования к организации: Поверку выполняют только лаборатории, аккредитованные Росстандартом и внесенные в госреестр СИ (ФГИС "Аршин").
• Документальное подтверждение: Действительное свидетельство/сертификат о поверки с голограммой, QR-кодом и подписью поверителя. Данные вносятся в ФГИС "Аршин".

Последствия отсутствия поверки	Риски для перевозчика
Непризнание показаний весового контроля	Оспаривание штрафов за перегруз невозможно
Отказ в судебных разбирательствах	Проигрыш споров с грузоотправителями/получателями
Аннулирование допуска ТС к перевозкам	Простой транспорта, финансовые потери

Контроль межповерочных сроков и сохранности пломб поверителя – ответственность владельца ТС. Нарушение этих требований приравнивается к использованию неисправного оборудования, даже если датчик технически исправен. Для комплексных систем (например, с GPS-мониторингом) поверке подлежат все измерительные модули, влияющие на финальный результат.

Экспресс-диагностика неисправностей методом "сравнения осей"

Метод "сравнения осей" основан на анализе показаний датчиков нагрузки симметричных осей или тележек грузового автомобиля при равномерном распределении массы. В исправной системе показания парных датчиков (например, левой и правой стороны одной оси, передней и задней тележки) должны быть близки в пределах допустимого технологического отклонения, указанного производителем. Значительная разница в показаниях между симметричными точками сразу указывает на потенциальную проблему.

Для корректного сравнения необходимо выполнить замеры на ровной твердой поверхности при статичной нагрузке (автомобиль стоит) и убедиться, что давление в шинах контролируемых осей соответствует норме. Сравнение проводится как между левой/правой стороной одной оси (для выявления перекоса), так и между аналогичными осями на тележках (например, 2-я и 3-я ось).

Типовые неисправности, выявляемые методом сравнения

• Механические повреждения датчика: Разница >10% на одной оси между левым и правым датчиком часто указывает на выход из строя сенсора, обрыв проводки или плохой контакт в цепи "проблемной" стороны.
• Деформация/разрушение элементов подвески: Просадка рессоры, поломка пневмобаллона, износ сайлент-блоков проявляются аномально низкими показаниями на поврежденной оси по сравнению с симметричной.
• Неправильная установка или смещение датчика: Отклонения в показаниях всех датчиков на одной оси относительно другой при равной расчетной нагрузке сигнализируют о некорректном монтаже или изменении геометрии платформы/рамы.
• Критический перекос платформы: Значительная разница (превышающая паспортные допуски ТС) в нагрузке между передней и задней тележкой при правильном размещении груза по длине указывает на деформацию рамы или износ седельно-сцепного устройства.

Характер отклонения	Вероятная причина	Объект проверки
Разница L/R на одной оси >10%	Неисправность датчика, проводки, контактов; просевшая рессора; разное давление в шинах	Конкретный датчик, подвеска на "просевшей" стороне
Разница между аналогичными осями >15%	Некорректная установка датчиков на одной из осей; локальная деформация рамы; неравномерный износ подвески	Крепление датчиков "отстающей" оси; геометрия рамы; состояние рессор/пневмоподвески
Систематическое занижение/завышение всех датчиков оси	Сбой калибровки; повреждение общего провода питания/земли; программная ошибка блока обработки	Калибровочные коэффициенты; целостность шин питания; ПО контроллера

Экспресс-проверка методом сравнения позволяет быстро локализовать участок неисправности (ось, сторону, конкретный датчик) без сложных замеров или демонтажа оборудования. Для точной диагностики выявленных отклонений требуются дополнительные инструментальные проверки (осмотр ходовой, тестирование цепей датчика, проверка калибровки). Регулярное сравнение данных осей при плановых взвешиваниях помогает выявить развивающиеся дефекты подвески или сенсоров на ранней стадии.

Особенности работы датчиков при отрицательных температурах

При эксплуатации ниже 0°C материалы датчиков нагрузки подвергаются температурной деформации, что вызывает смещение нулевой точки и погрешность измерений. Электронные компоненты (особенно АЦП и усилители) меняют характеристики, приводя к нелинейности выходного сигнала или полному выходу из строя при экстремальных холодах.

Конструктивные элементы (корпуса, мембраны, пьезоэлементы) теряют эластичность, увеличивая риск механических повреждений от вибрации или ударных нагрузок. Смазочные материалы в подвижных частях густеют, нарушая работу механических систем тензодатчиков.

Ключевые проблемы и решения

• Обледенение контактов: Короткие замыкания и нарушение передачи данных. Решение: герметичные разъемы класса IP69K с антиобледенительным покрытием
• Конденсат в корпусе: Образование льда на платах. Решение: вакуумное уплотнение с влагопоглотителями
• Хрупкость материалов: Растрескивание стальных элементов. Решение: легированные стали с низким температурным порогом хладноломкости

Температурный диапазон	Типичная погрешность	Компенсирующие технологии
0°C...-25°C	до 3% от номинала	Пассивная термокомпенсация мостовых схем
-26°C...-40°C	3-7% от номинала	Активная коррекция через встроенный термодатчик
ниже -40°C	более 7% от номинала	Предварительный подогрев + цифровая калибровка

Производители применяют низкотемпературные клеи для монтажа тензорезисторов и морозостойкие кабели с изоляцией из силикона или тефлона. Для критичных применений рекомендованы датчики с сертификацией ГОСТ Р ИСО 19881-2017, где температурная погрешность нормирована отдельным классом точности.

Защита сенсоров от гидравлических ударов при погрузке

Гидравлические удары возникают при резком приложении нагрузки на платформу автомобиля, вызывая скачкообразное увеличение давления в гидравлической системе датчиков. Такие импульсы способны повредить чувствительные элементы сенсоров или вызвать сбои в передаче данных, особенно при использовании пневмоподвески или гидравлических измерительных ячеек.

Для минимизации рисков применяются демпфирующие элементы, интегрированные в конструкцию датчика. Резиновые буферы или сильфонные компенсаторы поглощают ударную энергию, снижая пиковые нагрузки на измерительные компоненты. Дополнительно используется механическая защита в виде стальных кожухов, предотвращающих прямой контакт груза с сенсором при неаккуратной погрузке.

Ключевые решения для защиты

Конструктивные и системные меры:

• Демпферы давления – мембранные клапаны, сбрасывающие избыточное давление в гидравлическом контуре.
• Программная фильтрация – алгоритмы обработки сигнала, игнорирующие кратковременные аномальные пики.
• Двухступенчатая калибровка – отдельная настройка для статических и динамических нагрузок.

Технические характеристики защитных систем:

Элемент	Функция	Допустимая перегрузка
Сильфонный компенсатор	Поглощение ударов	до 300% от номинала
Предохранительный клапан	Аварийный сброс давления	200-250% от рабочего

Обязательным этапом является тестирование сенсоров на импульсную стойкость при сертификации. Испытания включают серии контролируемых гидроударов для проверки сохранения точности и целостности конструкции после экстремальных нагрузок.

Подбор усилителей сигнала для аналоговых датчиков нагрузки

Выбор операционного усилителя (ОУ) определяется спецификой сигнала тензометрических датчиков: низкоамплитудным выходным напряжением (обычно 1-3 мВ/В), наличием синфазных помех и требованием высокой точности. Ключевыми параметрами при подборе являются сверхнизкий входной ток смещения (< 1 нА), минимальное напряжение смещения (< 10 мкВ) и высокий коэффициент подавления синфазных сигналов (CMRR > 120 дБ). Инструментальные усилители (ИНУН) предпочтительны из-за симметричной схемы включения, обеспечивающей эффективное ослабление наводок в длинных кабелях.

Требования к схеме усиления включают регулируемый коэффициент усиления (100–1000), фильтрацию низкочастотного шума и термокомпенсацию. Дифференциальная топология обязательна для минимизации погрешностей от паразитных сопротивлений проводов. Для калибровки нуля и диапазона применяются прецизионные многооборотные потенциометры или цифровые подстройки через ЦАП в системах с микроконтроллером.

Практические аспекты реализации

• Типовая архитектура: 3-операционный ИНУН (например, AD623, INA128) с двухполярным питанием ±5В для сохранения динамического диапазона.
• Фильтрация: RC-фильтры нижних частот (частота среза 10–50 Гц) на входе и выходе для подавления ВЧ-помех.
• Экранирование: Помещение усилительного каскада в экран, подключенный к земле источника питания.
• Термостабильность: Использование резисторов с ТКС < 10 ppm/°C в цепях обратной связи.

Параметр	Рекомендуемое значение	Влияние на точность
Собственный шум ОУ	< 50 нВ/√Гц	Определяет минимальный детектируемый сигнал
Дрейф смещения	< 0.1 мкВ/°C	Критичен для работы при перепадах температуры
Входное сопротивление	> 1 ГОм	Снижает погрешность нагрузки датчика

При проектировании многоточечных систем (весовые платформы) обязательна синхронизация усиления всех каналов через прецизионные резисторные матрицы. Для передачи сигнала на АЦП свыше 5 метров применяются токовые петли 4–20 мА с преобразователями напряжения в ток на базе ОУ с гальванической развязкой.

Анализ нагрузки по осям при центровке полуприцепа

Правильная центровка груза на полуприцепе – критический фактор для равномерного распределения массы между осями тягача, полуприцепа и сцепного устройства (седельно-сцепного устройства, ССУ). Датчики нагрузки на оси непрерывно фиксируют давление на каждую ось, предоставляя данные в реальном времени. Смещение центра тяжести вперед или назад всего на несколько сантиметров провоцирует значительный дисбаланс: перегруз передней/задней оси полуприцепа или недостаточное/избыточное сцепное усилие на ССУ.

Систематический мониторинг показаний датчиков при корректировке позиции груза позволяет достичь оптимальных параметров. Ключевые целевые показатели включают: соблюдение законодательных лимитов нагрузки на каждую ось, равномерное распределение массы между осями полуприцепа (±5% от идеала), обеспечение стабильного вертикального давления на ССУ в пределах 20-25% от полной массы автопоезда. Игнорирование этих параметров ведет к ускоренному износу шин, подвески, риску штрафов и снижению устойчивости транспортного средства.

Практические шаги для оптимизации центровки

Процесс корректировки включает последовательные действия:

1. Фиксация начальных показаний: Замер нагрузки на все оси тягача и полуприцепа до перемещения груза.
2. Анализ дисбаланса: Выявление осей с перегрузом/недогрузом и расчет необходимого смещения груза.
3. Поэтапное перемещение: Сдвиг груза небольшими шагами (на 10-20 см) с последующим контролем датчиков после каждого перемещения.
4. Контроль ССУ: Проверка, что усилие на седле остается в безопасном диапазоне, исключая как разгрузку (риск "сложения"), так и перегруз.

Типичные ошибки при центровке и их последствия:

Ошибка	Влияние на нагрузку	Риски
Смещение груза к заднему борту	Перегруз задней оси полуприцепа, разгрузка ССУ	Потеря управляемости, ускоренный износ шин задней оси
Смещение груза к переднему борту	Перегруз ССУ и передней оси тягача, недогруз задней оси полуприцепа	Перегруз двигателя, снижение маневренности, деформация рамы
Асимметричная загрузка по ширине	Разница нагрузки на колеса одной оси	Увод автомобиля, неравномерный износ резины

Использование телематических систем с интеграцией данных датчиков нагрузки упрощает анализ: программное обеспечение автоматически рассчитывает оптимальное положение груза и визуализирует отклонения. Это минимизирует человеческий фактор и сокращает время подготовки к рейсу. Регулярная калибровка датчиков и проверка их показаний при эталонных нагрузках – обязательное условие для сохранения точности измерений и безопасности эксплуатации.

Восстановление герметичности влагозащищенных корпусов

Нарушение герметичности корпуса датчика нагрузки приводит к проникновению влаги, пыли и агрессивных веществ, что провоцирует коррозию контактов, окисление плат и выход оборудования из строя. Особенно критичны повреждения уплотнителей, деформации корпусных элементов или микротрещины в зонах крепления, возникающие при механических перегрузках или вибрациях.

Процедура восстановления начинается с тщательной диагностики: визуальный осмотр на предмет сколов, коррозии монтажных отверстий, проверка состояния прокладок и целостности кабельных вводов. Обязательна очистка посадочных поверхностей от остатков старого герметика, окислов и загрязнений с помощью растворителей и абразивных инструментов для обеспечения адгезии ремонтных материалов.

Ключевые методы и материалы

• Замена уплотнительных элементов: установка термостойких резиновых или силиконовых прокладок, соответствующих исходным геометрическим параметрам и диапазону рабочих температур (-40°C до +120°C).
• Обработка соединений: нанесение силиконовых или тиоколовых герметиков (например, Loctite 587) на стыки корпуса и кабельные вводы с последующей фиксацией струбцинами до полимеризации.
• Ремонт корпусных дефектов: запайка трещин в пластиковых корпусах, холодная сварка для металлических элементов, наплавка эпоксидными компаундами (EPICAST).

Контроль качества включает тестирование под давлением (0,5-1 бар) с погружением в воду для визуализации пузырьков воздуха и проверку сопротивления изоляции мегомметром (минимум 100 МОм).

Программные коэффициенты пересчета mV в тонны: расчет формул

Калибровка датчиков нагрузки требует точного соответствия между выходным сигналом в милливольтах (mV) и приложенной массой в тоннах. Для этого применяются программные коэффициенты, интегрированные в систему взвешивания. Эти коэффициенты устраняют погрешности, вызванные нелинейностью характеристик датчика, температурными влияниями и механическими особенностями установки.

Основная формула преобразования имеет вид: M = K₁ × U + K₂, где M – масса в тоннах, U – напряжение в mV, K₁ – коэффициент масштаба (тонны/mV), а K₂ – корректировочное смещение (тонны). Коэффициенты определяются экспериментально при калибровке системы с эталонными грузами.

Этапы расчета коэффициентов

Процедура включает следующие шаги:

1. Измерение напряжения датчика без нагрузки (U₀)
2. Нагрузка оси эталонной массой (M_эт) и фиксация напряжения (U_эт)
3. Расчет коэффициентов по формулам:
   • K₁ = M_эт / (U_эт – U₀)
   • K₂ = –K₁ × U₀

Для сложных случаев с нелинейностью используется полиномиальная аппроксимация: M = C₀ + C₁U + C₂U² + .... Коэффициенты C_n определяются методом наименьших квадратов на основе серии калибровочных точек.

Параметр	Обозначение	Единицы
Чувствительность датчика	K1	т/mV
Нулевое смещение	K2	т
Эталонная масса	Mэт	т
Напряжение холостого хода	U0	mV

Температурная компенсация реализуется через динамическую коррекцию K₁ и K₂ с использованием поправочных таблиц или датчиков температуры. Погрешность преобразования не должна превышать 0.5-1% от диапазона измерений после применения всех корректировок.

Оптимальные места установки на рессорную подвеску

На рессорных подвесках грузовиков датчики нагрузки на ось монтируются непосредственно на элементы, воспринимающие вертикальную деформацию при изменении массы. Рессора в качестве упругого элемента обеспечивает предсказуемую зависимость между прогибом и приложенной силой, что лежит в основе принципа измерения. Ключевым требованием является фиксация сенсора на участках с максимальной механической стабильностью, исключающих влияние поперечных сил и крутящих моментов.

Повышенное внимание уделяется защите чувствительных компонентов от грязи, влаги и механических повреждений, так как рессорная группа работает в условиях интенсивного воздействия окружающей среды. Неправильный монтаж приводит к погрешностям в показаниях из-за паразитных напряжений или нарушения калибровочных характеристик. Поэтому точки крепления должны соответствовать конструктивным особенностям конкретной модели подвески.

Рекомендованные позиции монтажа

Основные варианты расположения сенсоров:

• На кронштейнах рессор – между листами пакета в зоне максимального изгиба. Требует точной юстировки для синхронного считывания деформации.
• На стремянках – крепежных болтах, стягивающих рессорные листы. Упрощает установку, но чувствителен к силам трения в сопряжениях.
• На серьгах – в точках крепления концов рессоры к раме. Позволяет измерять усилие растяжения/сжатия, но подвержен боковым нагрузкам.

Тип установки	Точность	Сложность монтажа	Уязвимость к повреждениям
Межлистовой	Высокая	Высокая	Средняя
На стремянках	Средняя	Низкая	Низкая
На серьгах	Средняя	Средняя	Высокая

При выборе позиции обязательно учитываются:

1. Отсутствие помех для хода рессоры и амортизаторов.
2. Минимизация рычагов воздействия на сенсор посторонних сил.
3. Доступность для обслуживания и диагностики.
4. Совместимость с заводскими креплениями без сварки/сверления.

Минимизация погрешности на неровном дорожном покрытии

Динамические нагрузки от неровностей дороги вызывают кратковременные деформации элементов подвески и кузова, что приводит к колебаниям показаний тензометрических датчиков. Эти колебания искажают реальное значение статической нагрузки на ось, особенно при движении на высоких скоростях по грунтовым дорогам или дорогам с разрушенным покрытием.

Для компенсации динамических погрешностей применяют комплексный подход, сочетающий аппаратные решения и алгоритмы цифровой обработки сигналов. Ключевой задачей является отделение низкочастотной составляющей (собственно весовой нагрузки) от высокочастотных вибрационных шумов без задержки измерений в реальном времени.

Технологии компенсации динамических помех

• Аппаратная фильтрация: Установка демпфирующих прокладок между датчиком и конструкцией оси, применение пьезоэлектрических гасителей колебаний и герметичных корпусов с виброизоляцией
• Адаптивные цифровые фильтры: Реализация алгоритмов Калмана и рекурсивных фильтров нижних частот с автоматической подстройкой параметров среза в зависимости от скорости автомобиля и данных акселерометра
• Многоточечный замер: Интеграция дополнительных датчиков ускорения на раме и подвеске для построения 3D-модели динамических воздействий и их векторного вычитания из основного сигнала
• Статистическая обработка: Вычисление скользящего среднего с весовыми коэффициентами, где приоритет отдаётся интервалам с минимальной дисперсией колебаний

Метод	Принцип действия	Эффективность снижения погрешности
Пассивная виброзащита	Механическое подавление высокочастотных колебаний через демпферы	До 15-20% при амплитуде неровностей ≤5 см
Адаптивная фильтрация	Цифровая коррекция сигнала с учётом данных акселерометров в реальном времени	До 40-60% на скоростях 30-80 км/ч
Корреляционный анализ	Сравнение фазовых характеристик сигналов с соседних осей для идентификации артефактов	До 25-30% при асинхронных воздействиях

Критически важным элементом является калибровка системы при движении по эталонному участку с регистрацией частотных характеристик подвески конкретного транспортного средства. Полученные данные заносятся в память блока обработки и используются как база для адаптивных алгоритмов при последующей эксплуатации.

Чистка контактных площадок без повреждения чувствительных элементов

Загрязнение контактных площадок датчиков нагрузки (тензодатчиков) окислами, солевыми отложениями или техническими смазками приводит к нарушению электрического сигнала и некорректным показаниям веса. Аккуратная очистка критически важна, так как механическое воздействие или агрессивные химические вещества могут повредить чувствительные элементы тензорезисторов и защитные герметизирующие слои.

Для безопасной очистки необходимо использовать специализированные средства, не содержащие абразивных частиц, кислот, щелочей или растворителей, способных разрушить изоляцию или вызвать коррозию контактов. Процедура требует отключения датчика от бортовой сети и демонтажа с оси для исключения риска короткого замыкания и обеспечения полного доступа к контактной группе.

Порядок выполнения работ

1. Подготовка поверхности: Удалите рыхлые загрязнения мягкой кистью или сжатым воздухом низкого давления.
2. Выбор очистителя: Применяйте только рекомендованные производителем:
   • Специализированные электронные контактные спреи
   • Изопропиловый спирт высокой очистки (99%)
   • Бескислотные очистители на водной основе
3. Нанесение: Смочите безворсовую салфетку или ватную палочку небольшим количеством очистителя. Избегайте прямого распыления на датчик!
4. Очистка: Легкими движениями без нажима протрите контакты. Для стойких загрязнений допустимо повторное увлажнение, но без образования потёков.
5. Сушка: Естественная сушка на воздухе не менее 15 минут перед установкой. Не используйте нагрев!

Важно: Категорически запрещено применение ацетона, бензина, наждачной бумаги, металлических щёток или скребков. Контролируйте целостность изоляции проводов и герметика после очистки. При обнаружении повреждений датчик подлежит замене.

Проверка целостности экранированных кабельных линий

Экранированные кабели критичны для точной передачи сигналов от датчиков нагрузки на ось, так как защищают данные от электромагнитных помех двигателя, генератора и других систем автомобиля. Нарушение целостности экрана приводит к искажению показаний, ложным срабатываниям или полному отказу измерительной системы.

Проверка включает диагностику механических повреждений оболочки, качества соединения экрана с массой и отсутствия обрывов токопроводящей оплетки. Особое внимание уделяется участкам возле креплений, точкам перегиба и контактам в разъемах, где чаще возникают дефекты.

Методы диагностики экранирования

Для выявления дефектов применяют инструментальные и визуальные способы контроля. Основные этапы включают проверку целостности цепи и измерение параметров экрана.

• Визуальный осмотр: Выявление перегибов, потертостей, следов коррозии в точках подключения к клеммам.
• Тест мультиметром: Замер сопротивления между экраном и "массой" автомобиля (норма: 0–5 Ом).
• Проверка изоляции: Тестером мегомметра измеряют сопротивление между жилами и экраном (минимум 100 МОм).
• Анализ помех: Осциллографом выявляют наводки в сигнальной линии при работающем двигателе.

Тип неисправности	Симптомы	Способ подтверждения
Обрыв экрана	Скачки показаний датчика, нулевые значения	Бесконечное сопротивление экран-масса
Короткое замыкание	Постоянное значение нагрузки, ошибка CAN-шины	Сопротивление жила-экран ≈ 0 Ом
Частичное повреждение	Погрешности при вибрации или влажности	Нестабильные показания мегомметра

При обнаружении дефектов кабель подлежит замене, так как ремонт экранирующей оплетки не обеспечивает требуемой защиты. Монтаж новых линий выполняется с обязательным заземлением экрана только с одной стороны для предотвращения контуров заземления.

Особенности эксплуатации датчиков в карьерной технике

Эксплуатация датчиков нагрузки на ось в карьерных условиях сопряжена с экстремальными факторами: постоянная вибрация от работы тяжелого оборудования и движения по неровным поверхностям, абразивная пыль, образующаяся при добыче и транспортировке породы, а также резкие перепады температур. Эти условия создают повышенные риски механических повреждений чувствительных элементов, засорения измерительных компонентов и ускоренной деградации материалов.

Дополнительную сложность вносит необходимость сохранения точности измерений при критических статических и динамических нагрузках на оси самосвалов и спецтехники, часто близких к предельным значениям. Датчики подвергаются ударным воздействиям при загрузке ковшами экскаваторов или погрузчиков, постоянному воздействию влаги, реагентов и химически агрессивных сред, что требует особых решений в конструкции и материалах.

Ключевые аспекты надежной работы

Для обеспечения стабильности применяются следующие решения:

• Герметизация корпусов: Использование уплотнений стандарта IP69K для защиты от пыли, грязи и струй воды под высоким давлением при мойке.
• Ударопрочные материалы: Корпуса из высокопрочной стали или композитов с виброизоляцией чувствительных элементов.
• Термокомпенсация: Встроенные алгоритмы автоматической коррекции показаний при температурах от -40°C до +85°C.
• Повышенная перегрузочная способность: Датчики рассчитаны на кратковременные нагрузки, превышающие номинальные на 200-300%.

Критическое значение имеет правильный монтаж:

1. Установка на усиленные платформы с демпфирующими прокладками для гашения вибраций.
2. Защита кабельных линий бронированными гофрами и удаление разъемов от зон прямого воздействия грязи/механизмов.
3. Регулярная очистка зоны установки от налипшей породы для исключения искажения измерений.

Типовая проблема	Решение
Коррозия контактов/корпуса	Покрытие нержавеющей сталью/нанесение антикоррозионных составов
Дрейф показаний из-за перегрева	Вентилируемые кожухи с теплоотводом
Обрыв кабеля	Бронированные кабели с петлями запаса для компенсации вибраций
Загрязнение измерительной зоны	Самоочищающиеся конструкции, пневмопродувка

Обслуживание требует усиленной периодичности проверок по сравнению с дорожной техникой: калибровка выполняется не реже 1 раза в 3 месяца, визуальный контроль целостности – еженедельно. Применяются датчики с резервированием каналов измерения и встроенной диагностикой для оперативного выявления сбоев, что минимизирует простой дорогостоящей техники.

Схемы резервирования при отказе основного датчика оси

Резервирование критично для непрерывного контроля нагрузки на ось при выходе из строя основного датчика. Отказ может привести к нарушениям законодательства по осевым нагрузкам, штрафам и ускоренному износу дорожного покрытия. Системы дублирования обеспечивают отказоустойчивость, минимизируя простой транспортного средства.

Эффективные схемы резервирования реализуются на аппаратном и программном уровнях. Они включают параллельное подключение датчиков, перекрестную проверку данных и автоматическое переключение на резервные компоненты. Архитектура таких систем требует тщательного проектирования интерфейсов и алгоритмов обработки сигналов.

Типовые решения резервирования

• Дублирование датчиков: Установка парных датчиков на каждую ось с раздельными цепями питания и передачи данных. При расхождении показаний более 5% активируется диагностический режим.
• Горячий резерв: Резервный датчик непрерывно синхронизируется с основным. Переключение происходит за 2-5 мс через релейные модули или полупроводниковые ключи.
• N+1 конфигурация: Три датчика на группу осей. Система работает по двум совпадающим показаниям, исключая ошибочные данные методом голосования.

Программные механизмы включают алгоритмы сравнения данных в реальном времени с пороговыми значениями отклонения. При превышении допустимой погрешности ЭБУ автоматически переключает канал сбора данных и генерирует аварийный код для диагностики.

Параметр	Дублирование	N+1
Время переключения	< 5 мс	< 20 мс
Точность после отказа	±1.5%	±0.8%
Стоимость внедрения	Средняя	Высокая

Эксплуатация резервных систем требует регулярной калибровки синхронизированных датчиков и тестирования цепи переключения. В продвинутых решениях применяется самодиагностика с отправкой уведомлений о состоянии резервных каналов через CAN-шину.

Критерии выбора манжетных уплотнителей для замены

Основным назначением манжетных уплотнителей в датчиках нагрузки является защита чувствительных элементов (тензометрических мостов, пьезокерамических компонентов) от абразивных частиц, влаги, химических реагентов и перепадов температур. Несоответствие уплотнений рабочим условиям приводит к коррозии, засорению и преждевременному выходу из строя всего узла измерения.

При подборе аналогов для замены необходимо учитывать не только геометрические параметры изношенной детали, но и комплекс эксплуатационных характеристик. Ошибки в выборе материала или конструкции становятся частой причиной повторных отказов, особенно в условиях высоких динамических нагрузок и вибраций, характерных для грузового транспорта.

Ключевые параметры для оценки

Приоритетными критериями при выборе являются:

• Температурный диапазон – должен покрывать экстремальные значения: от -40°C (зимняя эксплуатация) до +120°C (нагрев тормозных узлов и двигателя).
• Совместимость с агрессивными средами – устойчивость к дорожным реагентам, топливу, маслу и гидравлическим жидкостям.
• Динамическая эластичность – способность сохранять герметичность при вибрациях и осевых смещениях оси.

Для сравнения материалов уплотнителей используйте таблицу:

Материал	Преимущества	Ограничения
NBR (нитрил-бутадиен)	Низкая стоимость, стойкость к маслам	Разрушается при контакте с озоном и тормозными жидкостями
FKM (фторкаучук)	Химическая инертность, термостойкость до +200°C	Высокая цена, низкая эластичность на морозе
EPDM (этилен-пропилен)	Устойчивость к озону и антифризам	Несовместим с минеральными маслами

Геометрическая точность – критически важный фактор. Несоответствие посадочных размеров (диаметра, глубины канавки, угла поджатия) вызывает:

1. Перекосы и неравномерный избортовка.
2. Потерю контакта с защищаемой поверхностью.
3. Образование зазоров для проникновения загрязнений.

Обязательно проверяйте наличие дополнительных защитных элементов: пыльников, армирующих колец или антифрикционных покрытий. Для датчиков в ступичных узлах предпочтительны комбинированные решения с пылевыми барьерами.

Юстировка нулевых показаний после замены рессор

После монтажа новых рессорных элементов необходимо провести обязательную процедуру юстировки нулевых показаний датчиков нагрузки на ось. Это обусловлено изменением геометрии подвески и точек контакта сенсоров с конструкцией транспортного средства. Невыполнение калибровки приведет к систематическим погрешностям в измерениях массы груза.

Процедура выполняется на абсолютно пустом автомобиле, стоящем на ровной твердой поверхности. Предварительно проверяется давление в шинах, соответствие их размеров допускам производителя и отсутствие посторонних предметов в кузове. Обязательным условием является полная разгрузка всех осей, включая съемное оборудование и инструменты.

Алгоритм калибровки

1. Прогрев электронной системы управления в течение 15 минут при включенном зажигании
2. Активация режима калибровки через диагностический интерфейс согласно мануалу производителя
3. Последовательное обнуление показаний для каждой оси с подтверждением в системе
4. Проведение тестового проезда по платформе весового контроля для верификации

Критические параметры при юстировке:

Температурная стабильность	Диапазон 0°C - +40°C
Время стабилизации	Не менее 3 минут после остановки
Допуск расхождения	Макс. 1.5% между осями

Важно: При обнаружении отклонений более 2% от номинала требуется повторная процедура с проверкой правильности установки рессор и отсутствия механических препятствий для деформации датчиков. После успешной калибровки в память блока управления вносится соответствующая метка с фиксацией пробега и даты выполнения операции.

Особенности нагрузки осей в автопоездах типа "роспуск"

Основная специфика роспусков заключается в уникальном распределении веса тягача и прицепа: тягач соединяется с прицепом через дышло ("роспуск"), на которое опирается передняя часть груза (чаще всего длинномерного, например, леса или труб). При этом сам прицеп не имеет передней оси, а его задняя ось/тележка располагается под задним концом груза. Это создает переменную нагрузку на оси тягача в зависимости от положения центра тяжести груза и степени заезда на роспуск.

Ключевой особенностью является динамическое перераспределение веса при погрузке/разгрузке и движении: чем дальше груз смещен вперед по роспуску, тем большая доля его веса передается через сцепное устройство на заднюю ось тягача, разгружая заднюю тележку прицепа. Смещение груза назад увеличивает нагрузку на оси прицепа, но критически снижает вертикальную нагрузку на сцепку и заднюю ось тягача, что может привести к потере управляемости.

Факторы, влияющие на распределение нагрузки

• Положение груза на роспуске: Глубина заезда груза на дышло напрямую определяет баланс между нагрузкой на тягач и прицеп.
• Конструкция сцепного устройства: Тип седельно-сцепного механизма и его грузоподъемность ограничивают допустимую вертикальную нагрузку на тягач.
• Рельеф дороги и маневры: Подъемы, спуски и повороты вызывают продольное и поперечное смещение груза, резко меняя осевые нагрузки.
• Деформации рамы и дышла: Прогиб роспуска под весом груза может нелинейно изменять точки приложения сил.

Элемент автопоезда	Типичная нагрузка	Риск перегрузки
Задняя ось/тележка тягача	Высокая, зависит от положения груза	Критичен при смещении груза вперед
Сцепное устройство (седло)	Переменная вертикальная сила	Превышение паспортной S-значения
Оси прицепа	Основная часть веса груза	Критична при смещении груза назад
Передняя ось тягача	Снижается при загрузке роспуска	Потеря сцепления с дорогой

Контроль осевых нагрузок в таких системах требует обязательного использования датчиков на обеих единицах (тягач и прицеп), особенно на сцепном устройстве, для предотвращения опасного разгружения передней оси тягача или перегруза задней тележки прицепа. Точное взвешивание груза строго по осям перед началом движения и мониторинг в режиме реального времени являются критическими для безопасности.

Анализ выходного сигнала осциллографом: характерные осциллограммы

При подключении осциллографа к выходу датчика нагрузки на ось фиксируются изменения напряжения или тока, пропорциональные приложенной массе. Статическая калибровочная характеристика отображается устойчивой прямой линией на экране при плавном нагружении/разгружении оси. Динамические процессы, такие как проезд неровностей или резкое торможение, вызывают колебательные выбросы с частотой 5-50 Гц, амплитуда которых зависит от жесткости подвески и скорости воздействия.

Искажения сигнала проявляются в виде нехарактерных пиков, "ступенек" или плато, указывающих на механические дефекты: заклинивание элементов тензометрического моста, коррозию контактов или повреждение защитной герметизации. Электромагнитные наводки от бортовой сети распознаются по высокочастотному шуму (свыше 100 Гц) и синхронным с оборотами двигателя всплескам.

Интерпретация типовых осциллограмм

• Нормальная работа: Плавный рост/спад напряжения при заезде/съезде с платформы. Отсутствие выбросов в установившемся режиме.
• Дребезг контактов: Хаотичные скачки нулевой линии при вибрации кузова. Исчезает при фиксации разъёмов.
• Перегрузка датчика: Ограничение амплитуды сигнала на пиковых значениях (эффект "срезанной" синусоиды).

Тип дефекта	Визуальные признаки	Частотный диапазон
Обрыв тензорезистора	Отсутствие сигнала, нулевая линия	Постоянный ток
Короткое замыкание	Постоянное напряжение питания на выходе	Постоянный ток
Разрушение герметика	Дрейф нуля при изменении влажности	Медленные изменения (0.1-1 Гц)

Для дифференциальных датчиков критично анализировать синфазные помехи: синхронные искажения на обоих сигнальных линиях указывают на недостаточность экранирования. Фазовый сдвиг между каналами более 5° свидетельствует о несимметричности мостовой схемы или деформации корпуса.

Перепрошивка контроллеров весоизмерительных систем

Перепрошивка контроллеров весоизмерительных систем грузовых автомобилей представляет собой процесс обновления или замены программного обеспечения, управляющего обработкой сигналов с датчиков нагрузки на ось. Эта процедура требуется для исправления ошибок в алгоритмах расчета веса, адаптации системы к новым типам датчиков или шасси, а также для внедрения дополнительных функций, таких как расширенная диагностика или протоколирование данных.

Процедура выполняется с использованием специализированного оборудования (программаторов) и ПО производителя системы. Она требует строгого соблюдения регламента, включая проверку совместимости прошивки с моделью контроллера и датчиков, обеспечение стабильного электропитания и контроль целостности данных после записи. Неправильная прошивка может привести к сбоям в работе весового модуля, искажению показаний или полному выходу оборудования из строя.

Ключевые аспекты перепрошивки

Основные этапы процедуры:

1. Резервное копирование текущей версии ПО контроллера
2. Верификация совместимости новой прошивки с аппаратной платформой
3. Физическое подключение программатора к диагностическому интерфейсу (чаще всего J1939 или RS-232)
4. Запись нового ПО с контролем целостности передаваемых данных
5. Калибровка системы после обновления

Типичные причины для перепрошивки:

• Устранение программных ошибок, вызывающих "зависание" контроллера
• Адаптация под новые стандарты измерения (например, OIML R134)
• Поддержка дополнительных интерфейсов связи (Bluetooth, CAN FD)
• Внедрение защиты от несанкционированного вмешательства

Риски и последствия ошибок:

Ошибка при прошивке	Воздействие на систему
Обрыв питания	Блокировка контроллера, требующая замены ПЗУ
Несовместимая версия ПО	Отказ датчиков нагрузки или некорректные показания
Повреждение прошивочного файла	Частичная потеря функциональности (например, отказ диагностики)

После успешной перепрошивки обязательна проверка метрологических характеристик системы на поверочных стендах. Это включает тестирование реакции на статическую и динамическую нагрузку, анализ погрешности в рабочих диапазонах и верификацию работы интерфейсов передачи данных. Результаты фиксируются в журнале обслуживания оборудования.

Учет инерционной составляющей при динамическом взвешивании

При динамическом взвешивании движущегося транспортного средства датчики нагрузки фиксируют не только статический вес оси, но и дополнительные силы инерции, возникающие при разгоне, торможении или проезде неровностей. Эти силы напрямую искажают показания, так как датчик воспринимает суммарное воздействие массы автомобиля и инерционных возмущений. Игнорирование данного фактора приводит к значительным погрешностям, особенно при неравномерном движении или на уклонах.

Инерционная составляющая пропорциональна массе объекта и его ускорению (согласно второму закону Ньютона F = m·a). При резком изменении скорости (например, при торможении перед платформой) возникает ложное увеличение нагрузки на переднюю ось и уменьшение на заднюю. Аналогичные искажения наблюдаются при вертикальных колебаниях подвески, когда датчик регистрирует переменные перегрузки, не связанные с реальной массой.

Методы компенсации инерционных искажений

Для минимизации погрешностей используются следующие подходы:

• Скоростные ограничения: Жёсткий контроль скорости проезда через зону взвешивания (обычно 3-7 км/ч), снижающий амплитуду инерционных сил.
• Фильтрация сигнала: Применение цифровых фильтров (низкочастотных, Калмана) для подавления высокочастотных составляющих, характерных для инерционных возмущений.
• Алгоритмы интегрирования: Анализ данных за весь период нахождения оси на платформе и расчёт средневзвешенного значения вместо фиксации пиковых нагрузок.

Перспективным направлением является использование дополнительных датчиков для прямого измерения параметров движения:

Тип датчика	Измеряемый параметр	Роль в компенсации
Акселерометр	Линейное ускорение	Корректировка показаний по продольной/поперечной инерции
Гироскоп	Угловая скорость	Учёт центробежных сил при повороте
Датчик дорожного просвета	Вертикальное перемещение	Компенсация колебаний подвески

Совместная обработка данных от нагрузочных платформ и инерционных сенсоров позволяет построить адаптивную модель, математически исключающую влияние динамических факторов. Ключевое условие эффективности – синхронизация измерений с точностью до миллисекунд и калибровка системы под конкретные типы шасси. Без комплексного учёта инерции погрешность динамического взвешивания может достигать 10-15%, что неприемлемо для контроля осевых нагрузок.

Модернизация аналоговых систем на цифровые интерфейсы

Переход от аналоговых датчиков нагрузки на ось к цифровым интерфейсам устраняет ключевые недостатки традиционных систем, такие как чувствительность к электромагнитным помехам, дрейф параметров и необходимость ручной калибровки. Цифровые решения преобразуют сигнал непосредственно в точке измерения, минимизируя искажения при передаче данных к бортовому контроллеру или телематической системе.

Цифровые интерфейсы (CAN, RS-485, Ethernet) обеспечивают двустороннюю связь с датчиками, что позволяет реализовать автоматическую диагностику, удалённую конфигурацию и коррекцию показаний в реальном времени. Это существенно повышает точность взвешивания, особенно в условиях вибрации, перепадов температур и длительной эксплуатации.

Преимущества цифровой трансформации

• Повышенная надёжность: Защита данных протоколами CRC и коррекцией ошибок.
• Масштабируемость: Лёгкая интеграция с системами мониторинга (GLONASS/GPS, тахографы).
• Снижение затрат: Упрощение монтажа за счёт унифицированной шины вместо индивидуальных аналоговых линий.

Параметр	Аналоговые системы	Цифровые системы
Погрешность измерений	До 5%	0.5-1%
Защита от помех	Низкая	Аппаратно-программная
Дистанция передачи	≤ 10 м	≥ 100 м (RS-485)

Критичным этапом модернизации является выбор протокола: CAN bus доминирует для OEM-решений благодаря стандартизации в автопроме, тогда как RS-485 часто применяется при ретрофите старых систем. Современные тенденции включают внедрение интеллектуальных датчиков с встроенной обработкой данных и поддержкой IoT-платформ для прогнозной аналитики нагрузки.

Влияние дисбаланса колес на точность измерений

Дисбаланс колес возникает при неравномерном распределении массы относительно оси вращения, что создает центробежные силы при движении. Это приводит к вибрациям подвески и кузова, особенно заметным на высоких скоростях. Для датчиков нагрузки, установленных в осях или ступицах, такие колебания формируют переменную механическую нагрузку, накладывающуюся на статический вес груза.

Вибрации от дисбаланса искажают реальные показания веса, так как датчики фиксируют не только постоянную силу тяжести, но и динамические импульсы. Пиковые нагрузки при прохождении неровностей или резонансных зон могут превышать калибровочные диапазоны оборудования, вызывая кратковременные аномальные скачки значений. Системы без фильтрации высокочастотных помех особенно подвержены этим погрешностям.

Конкретные виды погрешностей

Основные ошибки измерений включают:

• Периодические колебания показаний – синхронные с частотой вращения колеса
• Завышение средних значений из-за инерционных перегрузок в зоне контакта шины с дорогой
• Ложные срабатывания систем контроля перегруза при резонансных вибрациях

Степень влияния определяется:

Фактор	Влияние на погрешность
Скорость движения	Рост ошибки пропорционален квадрату скорости
Величина дисбаланса	Прямая зависимость: +100 г дисбаланса = до 5% погрешности
Жесткость подвески	Мягкие подвески усиливают амплитуду колебаний

Для компенсации эффектов применяют цифровые фильтры низких частот в измерительных модулях и обязательную балансировку колес с допустимым отклонением не более 40 г на каждое колесо. Контроль дисбаланса особенно критичен для пневматических подвесок, где вибрации напрямую передаются на датчики давления.

Защита кабельной продукции от перетирания в штатных точках крепления

В штатных точках фиксации кабелей датчиков нагрузки на ось, где проводка контактирует с металлическими элементами шасси или кузова, критически важно предотвратить истирание изоляции и жил. Постоянная вибрация и микроскопические перемещения кабеля при эксплуатации автотранспорта приводят к постепенному разрушению защитной оболочки, что вызывает короткие замыкания, обрывы цепи и выход оборудования из строя.

Для минимизации рисков применяются конструктивные решения, направленные на устранение прямого контакта кабеля с острыми кромками или динамически нагруженными деталями. Ключевые методы включают использование специализированных защитных аксессуаров и соблюдение регламентов монтажа, обеспечивающих сохранность проводки на протяжении всего срока службы системы.

Основные способы защиты

• Пластиковые спиралевидные гофры – поглощают вибрации, создают барьер от трения о стационарные поверхности
• Термоусадочные трубки с клеевым слоем – герметизируют зоны риска, повышают механическую прочность оболочки
• Резиновые или силиконовые втулки – монтируются в отверстиях перегородок, исключают перегибы и перетирание
• Кабельные цепи (энергоцепи) – жёстко фиксируют трассу в подвижных узлах (например, около подвески)

Обязательным условием является правильная укладка кабелей с соблюдением технологических зазоров (минимум 25 мм от подвижных деталей), исключающая натяжение и перекручивание. Фиксация выполняется пластиковыми хомутами через каждые 30-40 см с обязательной установкой демпфирующих прокладок в местах крепления к кузову.

Материал защиты	Критичные точки применения	Срок службы
Абразивостойкая оплётка	Зоны контакта с тормозными магистралями	5-7 лет
Двухкомпонентные термотрубки	Места ввода в корпус датчика	10+ лет

Регулировка чувствительности приборов для сыпучих грузов

Точность взвешивания сыпучих материалов напрямую зависит от корректной настройки чувствительности датчиков нагрузки. Динамические характеристики таких грузов (подвижность частиц, вибрации при транспортировке) требуют адаптации порогов срабатывания измерительных систем для минимизации погрешностей.

Неверная калибровка приводит к ложным срабатываниям или пропуску критических изменений массы, что нарушает законодательные нормы по осевым нагрузкам и повышает риски повреждения дорожного полотна. Особое внимание уделяется компенсации "эффекта волны" при резком торможении или старте.

Ключевые аспекты регулировки

Алгоритм калибровки включает:

1. Тестовое взвешивание эталонной массы в статичном состоянии
2. Имитацию динамических условий (вибрация платформы, точечные удары)
3. Постепенное снижение чувствительности до устранения ложных колебаний показаний

Критерии оптимальной настройки:

• Погрешность ≤ 0.5% при движении по неровному покрытию
• Время стабилизации показаний после изменения нагрузки ≤ 2 секунд
• Автоматическая фильтрация высокочастотных помех от сыпучей среды

Фактор влияния	Метод компенсации
Перераспределение груза в кузове	Балансировка чувствительности по осям
Электростатические помехи (пыль, зерно)	Аппаратное экранирование датчиков
Гистерезис пневмоподвески	Программная коррекция по температуре и давлению

Финишная регулировка выполняется с контрольной загрузкой типичного сыпучего материала (песок, щебень). Рекомендуется ежеквартальная поверка коэффициента чувствительности при смене сезонных условий эксплуатации.

Правила укладки жгутовой проводки на ходовой части

Жгутовая проводка датчиков нагрузки на ось подвергается экстремальным воздействиям: вибрации, удары камнями, контакт с влагой, реагентами и грязью. Неправильная прокладка проводов ведет к обрывам жил, замыканиям, коррозии контактов и искажению сигналов датчиков, что делает показания системы контроля осевых нагрузок недостоверными или полностью блокирует ее работу.

Маршрут проводки проектируется так, чтобы исключить провисание жгутов, их контакт с подвижными элементами подвески, выхлопной системой или острыми кромками. Обязательно учитываются максимальные ходы подвески и углы поворота колес – проводка не должна натягиваться или перекручиваться при любых режимах движения автомобиля.

Ключевые требования к монтажу

• Защита от механических повреждений: Использование гофротрубок, металлизированных рукавов или двойной изоляции в зонах риска (около колес, вдоль лонжеронов).
• Надежное крепление: Фиксация жгутов пластиковыми хомутами с шагом не более 300 мм к штатным отверстиям на раме или кузове. Запрещена привязка к трубопроводам тормозной системы или топливным магистралям.
• Виброизоляция: Применение демпфирующих прокладок в точках крепления и петлеобразных (U-образных) компенсаторов возле датчиков для гашения колебаний.
• Герметизация соединений: Термоусадочные трубки с клеевым слоем и влагозащищенные разъемы (класс IP67/IP69K) для всех точек подключения датчиков и основного кабеля.
• Защита от перетирания: Установка резиновых или пластиковых корзин/кожухов в местах пересечения жгута с элементами рамы, прохода через перегородки.
• Экранирование: Обязательное использование экранированных кабелей для аналоговых сигналов датчиков с заземлением экрана только в одной точке (обычно на блоке обработки).

Материал защиты	Область применения	Минимальный класс защиты
Термостойкая гофра	Возле выхлопной системы, двигателя	IP67
Металлорукав	Зоны прямого воздействия камней (перед колесами)	IP69K
Виниловая изолента	Только для временной маркировки, не для защиты!	-

При монтаже избегайте параллельной прокладки силовых и сигнальных кабелей в одном жгуте – это вызывает наводки. Минимальное расстояние между ними – 150 мм. Если пересечение неизбежно, оно должно выполняться строго под углом 90°. После установки проводка проверяется на отсутствие натяжения при полном ходе подвески и повороте руля до упора.

Сравнительная таблица характеристик серий TSE/LS у ведущих брендов

При выборе датчиков нагрузки на ось критически важно сопоставить ключевые параметры серий TSE и LS у разных производителей. Эти характеристики напрямую влияют на точность измерений, долговечность и совместимость с системами мониторинга.

Сравнение проводится по основным техническим и эксплуатационным показателям, включая рабочие диапазоны, класс защиты, интерфейсы связи и условия сертификации. Данные актуальны для решений от лидеров рынка: Bosch, Siemens, WABCO и HBM.

Характеристика	Bosch TSE	Siemens LS	WABCO TSE	HBM LS
Диапазон измерений	1-25 т	0.5-30 т	2-22 т	0.8-35 т
Точность (класс)	C3	C6	C4	C5
Защита (IP)	IP69K	IP68	IP67	IP69K
Выходной сигнал	CAN J1939	EtherCAT	CAN Open	RS485
Рабочая температура	-40...+85°C	-30...+70°C	-40...+80°C	-50...+90°C
Калибровка	Заводская	Полевая	Заводская	Полевая
Сертификация	E1, OIML	NTEP, OIML	E1	NTEP, E1

Ключевые наблюдения

• Серии TSE демонстрируют повышенную устойчивость к вибрациям и перегрузкам благодаря монолитным корпусам
• Серии LS отличаются расширенными диапазонами измерения и поддержкой промышленных протоколов связи
• Все представленные решения соответствуют международным стандартам ISO 11992 и VDI 2700

Особенности измерений при частичной разгрузке фургона

При частичной выгрузке груза вес распределяется по осям неравномерно, что приводит к динамическому изменению нагрузки на каждую колесную пару. Это вызывает временную разбалансировку показаний датчиков из-за смещения центра тяжести транспортного средства, особенно если груз снимается с одной стороны фургона или только из передней/задней секции.

Датчики фиксируют не только фактическую массу, но и возникающие перекосы рамы, вызванные изменением вектора давления. Требуется временная стабилизация системы после перемещения каждого грузового места для получения корректных данных, так как инерционные колебания кузова искажают мгновенные показания.

Ключевые факторы влияния

• Последовательность разгрузки: Показания варьируются в зависимости от того, снимается груз сначала с передней, задней или боковых секций.
• Точность калибровки: Ошибки усиливаются при работе с нелинейными участками тарировочной кривой датчиков.
• Температурные деформации: Локальный нагрев шин и элементов подвески в процессе разгрузки изменяет чувствительность сенсоров.

Для минимизации погрешностей рекомендуется использовать интегрированные системы, анализирующие данные со всех осей синхронно и компенсирующие перераспределение веса алгоритмами коррекции. Обязательно применение протокола усреднения показаний за 3-5 секунд после завершения перемещения груза.

Тип погрешности	Причина возникновения	Допустимое отклонение
Динамическая	Колебания кузова при разгрузке	±2.5% от ФПВ
Статическая	Несимметричное положение груза	±1.8% от ФПВ

Диагностика дрейфа показаний методом долговременного тестирования

Дрейф показаний датчиков нагрузки на ось проявляется как постепенное изменение выходного сигнала при неизменной механической нагрузке. Это явление возникает из-за старения материалов, температурных деформаций, изменения характеристик электронных компонентов и накопления микроповреждений тензорезисторов. Долговременное тестирование позволяет выявить такие отклонения, которые не обнаруживаются при стандартных краткосрочных проверках.

Метод предполагает непрерывный мониторинг датчика в течение 30-90 суток с фиксацией показаний при статической нагрузке. Испытания проводятся в контролируемых условиях с регистрацией температуры окружающей среды, влажности и напряжения питания. Эталонная нагрузка создается с помощью калиброванных грузов или гидравлических прессов, исключая влияние переменных эксплуатационных факторов.

Критерии оценки результатов

Параметр	Норматив	Метод расчета
Линейный дрейф	≤0.05% FS/сутки	Наклон тренда по МНК
Температурная погрешность	≤0.01% FS/°C	Корреляция с данными термодатчика
Стабильность нуля	±0.02% FS	Отклонение при нулевой нагрузке

Процедура анализа данных:

1. Построение графика зависимости показаний от времени
2. Расчет коэффициента дрейфа: K_др = (ΔU / U_ном) × 100% / t
3. Выявление корреляций с температурными колебаниями
4. Сравнение с исходными калибровочными характеристиками

При превышении пороговых значений дрейфа выполняется пьезорезистивная диагностика мостовой схемы, проверка герметичности корпуса и анализ состояния защитных покрытий. Результаты тестирования позволяют прогнозировать межповерочный интервал и разрабатывать алгоритмы программной компенсации погрешностей.

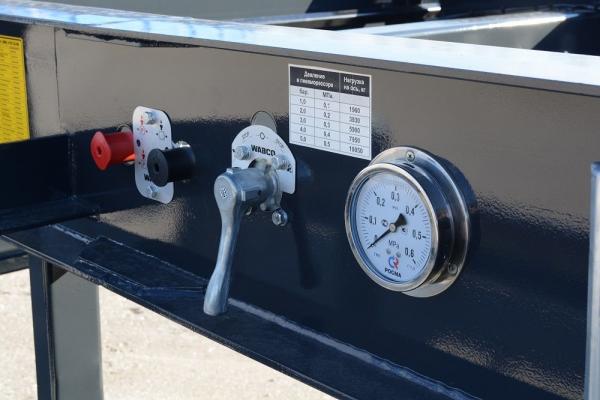

Подушки под пневмобаллоны: влияние на точность замеров

Подушки (опорные пластины) между рамой автомобиля и пневматическими баллонами выполняют функцию равномерного распределения давления и защиты компонентов подвески. Их состояние и характеристики напрямую влияют на передачу усилий от оси на пневмобаллон, что является критическим фактором для корректной работы тензометрических датчиков нагрузки, измеряющих деформацию баллона или опорных элементов.

Дефекты или несоответствие подушек проектным параметрам приводят к неравномерному контакту между баллоном и рамой. Это вызывает искажение векторов приложения силы, создает зоны локального перенапряжения в материале баллона и нарушает линейность его деформации под нагрузкой. Поскольку датчики калибруются для работы в условиях равномерного распределения давления, такие отклонения становятся источником систематической погрешности измерений.

Ключевые факторы влияния

Основные аспекты, требующие контроля для обеспечения точности:

• Поверхностный износ: Образование выработки, вмятин или коррозии на контактных плоскостях подушки нарушает плоскостность сопряжения. Баллон деформируется асимметрично даже при правильной нагрузке.
• Несоответствие геометрии: Использование подушек с некорректной толщиной, размером или конфигурацией монтажных отверстий смещает рабочий центр баллона относительно оси датчика. Это приводит к возникновению паразитных изгибающих моментов.
• Деформация конструкции: Прогиб или "усталость" металла подушки под постоянной нагрузкой снижает ее жесткость. Упругая деформация самой подушки поглощает часть усилия, не доходя до баллона и датчика.
• Некачественный монтаж: Отсутствие плотного прилегания из-за перекоса, загрязнений (грязь, окалина) или поврежденных крепежных элементов создает микрозазоры, "просаживающиеся" под нагрузкой и вносящие переменную погрешность.

Последствия для измерительной системы проявляются как:

1. Нестабильность показаний: Колебания значений при одинаковой нагрузке из-за переменного трения и неравномерного контакта.
2. Систематическое смещение нуля или шкалы: Постоянная ошибка на всех диапазонах измерений из-за изменения угла приложения силы.
3. Нелинейность характеристики: Отклонение зависимости "нагрузка-сигнал датчика" от линейной, особенно заметное на краях диапазона.
4. Повышенная чувствительность к боковым нагрузкам: Непреднамеренное воздействие сил, не совпадающих с вертикальной осью (например, при торможении или въезде на уклон), сильнее искажает показания.

Для минимизации влияния подушек на точность замеров необходимо:

Мера	Эффект
Регулярный визуальный контроль целостности и плоскостности	Раннее выявление износа, коррозии, деформаций
Применение подушек только оригинального типа и размера	Гарантия правильной геометрии сопряжения и распределения нагрузки
Строгое соблюдение моментов затяжки крепежа	Исключение перекоса и обеспечения равномерного прижима
Очистка контактных поверхностей при ТО	Устранение влияния загрязнений на плотность прилегания

Список источников

При подготовке материала о датчиках нагрузки на ось грузового автомобиля использовались специализированные технические документы и нормативные акты. Основное внимание уделялось принципам работы, классификации и законодательным требованиям к системам контроля веса.

Ниже представлены ключевые источники, содержащие информацию о конструкции, применении и стандартизации весоизмерительного оборудования для коммерческого транспорта. Данные ресурсы охватывают как теоретические основы, так и практические аспекты эксплуатации.

Нормативно-техническая база

• Технический регламент Таможенного союза ТР ТС 018/2011 "О безопасности колесных транспортных средств" (разделы о распределении нагрузок)
• ГОСТ Р 57700-2017 "Весы автомобильные. Общие технические требования"
• СТ РК 1411-2017 "Требования к осевым нагрузкам автотранспортных средств"

Специализированная литература

• Грузовые автомобили: системы контроля и диагностики (А.В. Борисов, 2022, глава 5)
• Современные датчики в транспортной технике (под ред. С.П. Козлова, 2020)
• Журнал "Автотранспорт: эксплуатация, обслуживание, ремонт", №7-8, 2023

Производители оборудования

• Технические каталоги и white papers компаний: BPW, SAF-HOLLAND, JOST
• Руководства по монтажу систем VPG Onboard Weighing и Air-Weigh

Видео: Нагрузка на ведущую ось Установка датчика


• Блок предохранителей Нива Шевроле - схема, устройство и расположение

• Чистый обзор сзади - Омыватель камеры

• Схема электропроводки ВАЗ-2106 - документ для ремонта
