Коробка передач Лада Гранта - устройство и технические характеристики

Статья обновлена: 18.08.2025

Трансмиссия – ключевой узел любого автомобиля, определяющий динамику, экономичность и комфорт эксплуатации. В модельном ряду Lada Granta применяются проверенные временем механические коробки передач российского производства, заслужившие репутацию неприхотливых и ремонтопригодных агрегатов.

Данная статья детально рассматривает устройство, технические характеристики и эксплуатационные особенности штатных КПП Лады Гранты. Анализируются отличия 5-ступенчатых модификаций, их сильные стороны и типичные слабые места, знание которых критически важно для владельцев при диагностике неисправностей и плановом обслуживании.

Особенности конструкции и материалы сборки агрегата

Коробка передач Лады Гранты представляет собой 5-ступенчатую механическую трансмиссию с поперечным расположением. Основой конструкции служит двухвальная схема: первичный вал соединён со сцеплением, а вторичный передаёт крутящий момент на ведущие колёса. Синхронизаторы на всех передачах (включая заднюю) выполнены по классической конической схеме, обеспечивая плавное включение.

Картер агрегата отливается из лёгкого алюминиевого сплава АК7ч с термообработкой, что снижает общий вес и улучшает теплоотвод. Шестерни и валы изготавливаются из высокоуглеродистой стали 20ХН3А или 25ХГМ с последующей цементацией и закалкой поверхностного слоя до HRC 58-62, гарантируя износостойкость зубьев при высоких нагрузках.

Ключевые элементы и материалы

Синхронизаторы: кольца из латуни ЛС59-1 или композитного материала (угольное волокно/молибден)
Подшипники: закрытые шарикоподшипники с консервационной смазкой (типа 6-205/6-206)
Сальники: армированные резиновые манжеты с пыльниками из маслостойкой резины
Механизм переключения: тросовая система управления из стальных многожильных тросов в полимерной оболочке

Компонент	Материал	Технология обработки
Шестерни передач	Сталь 20ХН3А	Цементация на глубину 0.7-1.2 мм
Валы (первичный/вторичный)	Сталь 25ХГМ	Объёмная закалка ТВЧ
Вилки переключения	Сталь 30ХГСА	Холодная штамповка

Особенность сборки – применение фиксирующих стопорных колец и разрезных стопоров вместо клеевых соединений на валах. Герметизация стыков картера обеспечивается безпрокладочной технологией с использованием силиконового герметика Loctite 574. Монтаж подшипников выполняется с термической посадкой – нагрев корпуса до 120°C перед запрессовкой.

Принцип работы синхронизаторов и шестерён

Шестерни в механической КПП Лады Гранты жёстко закреплены на вторичном валу, но свободно вращаются на подшипниках. Для передачи крутящего момента необходимо жёстко соединить выбранную шестерню с валом. Эту функцию выполняют муфты включения, перемещаемые вилками переключения по шлицам вала.

Синхронизаторы устраняют разницу в угловых скоростях вала и шестерни перед зацеплением. Каждый синхронизатор состоит из ступицы, соединённой с валом, скользящей муфты и блокирующего кольца с конической поверхностью. При движении рычага КПП муфта давит на блокирующее кольцо, которое прижимается к конусу шестерни, создавая силу трения.

Этапы синхронизации

Предварительная синхронизация: Блокирующее кольцо притормаживает шестерню до скорости вала за счёт трения конических поверхностей.
Блокировка включения: Специальные зубья кольца и муфты временно фиксируются, предотвращая преждевременное зацепление.
Окончательное зацепление: После выравнивания скоростей муфта преодолевает блокировку и свободно соединяется с зубчатым венцом шестерни.

Компонент	Функция
Блокирующее кольцо	Создаёт трение для выравнивания скоростей и временно блокирует муфту
Скользящая муфта	Передаёт усилие на кольцо и жёстко соединяет шестерню с валом
Сухари с пружинами	Фиксируют муфту в нейтральном положении и обеспечивают осевое усилие

В КПП Гранты применяются двухконусные синхронизаторы на повышенных передачах: дополнительное внутреннее кольцо увеличивает площадь трения, сокращая время синхронизации. Для задней передачи синхронизатор отсутствует – включение требует полной остановки автомобиля.

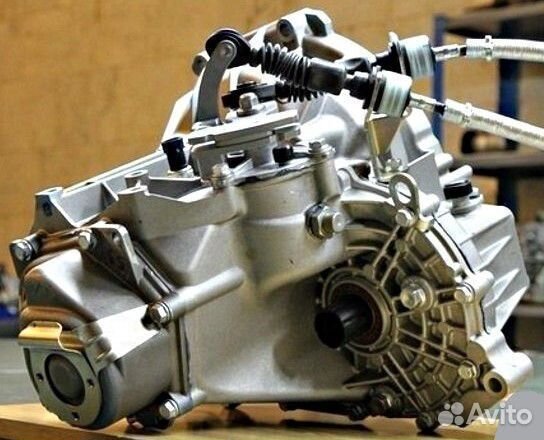

Система тросового механизма переключения передач

На автомобилях Lada Granta применяется тросовая система управления коробкой передач. Она обеспечивает связь между рычагом КПП в салоне и механизмом выбора передач непосредственно на трансмиссии. Данное решение отличается простотой конструкции и относительно низкой стоимостью производства по сравнению с альтернативными системами.

Основная задача механизма – преобразовывать продольное и поперечное перемещение рычага водителем в точные воздействия на штоки КПП для включения требуемой ступени. От состояния тросов и их регулировки напрямую зависят четкость переключений и комфорт эксплуатации.

Ключевые компоненты и их функции

Конструкция включает несколько обязательных элементов:

Рычаг переключения: Установлен в салоне. Крепится к кузову через демпфирующую подушку, снижающую вибрации.
Тяги (тросы):
- Тяга выбора передачи – отвечает за продольное перемещение рычага КПП (выбор ряда передач: 1-2, 3-4, 5-R).
- Тяга включения передачи – преобразует поперечное движение рычага в салоне во вдавливание штока выбранной передачи на КПП.
Пластиковые втулки и наконечники: Обеспечивают шарнирное соединение тросов с рычагом и КПП, компенсируют несоосность. Со временем подвержены износу.
Регулировочные муфты: Расположены на концах тросов. Позволяют точно настраивать длину тяг для четкого срабатывания механизма.
Кронштейны крепления: Фиксируют тросы на кузове/двигателе, предотвращая их колебания и перегибы.

Особенности работы на Lada Granta: Используется схема с двумя раздельными тросами. Их параллельная работа требует точной синхронизации. Регулировка осуществляется при ослабленных контргайках на муфтах после установки рычага и штока КПП в строго заданное нейтральное положение.

Типичная проблема	Причина	Следствие
Затрудненное включение передач, "тугоход" рычага	Износ пластиковых втулок, задиры на тросах, отсутствие смазки	Увеличение усилия на рычаге, нечеткое попадание в передачу
Самопроизвольное выключение передачи	Неправильная регулировка длины тросов, износ фиксаторов в КПП	Потеря передачи при нагрузке, риск повреждения КПП
Люфт рычага, "разбитость"	Критический износ втулок наконечников, деформация посадочных мест	Неточность переключений, дребезжание

Преимущества системы: Малый вес, сравнительная простота диагностики и замены изношенных компонентов (чаще всего втулок или наконечников), умеренная стоимость запчастей. Недостатки: Чувствительность к точности регулировки, постепенное увеличение люфтов из-за износа пластиковых деталей, передача вибраций от двигателя/КПП на рычаг через тросы.

Устройство и функционирование механизма выбора передач

Механизм выбора передач (МВП) в КПП Lada Granta представляет собой систему рычагов, тяг и вилок, преобразующих движение селектора в перемещение синхронизаторов. Основные компоненты включают рычаг переключения, расположенный в салоне, который через шарнирное соединение передает усилие на центральный шток, размещенный непосредственно на картере коробки. Шток оснащен фиксирующими элементами, предотвращающими одновременное включение двух передач.

Функционирование основано на жесткой кинематической связи: при перемещении рычага в поперечном направлении выбирается канал включения (соответствующий определенной вилке), а продольное движение активирует конкретную передачу. Каждая вилка закреплена на отдельном ползуне и взаимодействует с муфтой синхронизатора, обеспечивая блокировку шестерни на ведомом валу.

Ключевые элементы конструкции

Рычаг селектора с шаровой опорой, снижающей вибрации
Реактивная тяга (кулиса), направляющая движение рычага
Центральный шток с тремя позициями для выбора групп передач:
- 1/2 передача
- 3/4 передача
- 5 передача + задний ход
Вилочные ползуны (3 шт.), непосредственно перемещающие муфты синхронизаторов
Фиксаторы шарикового типа с пружинами, удерживающие включенную передачу

Принцип работы: При перемещении рычага влево до упора и вперед происходит следующее: реактивная тяга поворачивает центральный шток, активируя канал 1/2 передачи. Дальнейшее движение рычага вперед смещает соответствующий ползун, чья вилка двигает муфту синхронизатора первой передачи до зацепления с шестерней первичного вала. Фиксатор при этом заскакивает в паз ползуна, предотвращая самопроизвольное выключение.

Движение рычага	Активируемый элемент	Результат
Влево → вперед	Вилка 1/2 передачи	Включение 1-й передачи
Влево → назад	Вижка 1/2 передачи	Включение 2-й передачи
Нейтраль → вперед	Вижка 3/4 передачи	Включение 3-й передачи
Нейтраль → назад	Вижка 3/4 передачи	Включение 4-й передачи
Вправо → вперед	Вижка 5/R передачи	Включение 5-й передачи
Вправо → назад	Вижка 5/R передачи + блокиратор	Включение заднего хода

Особенность задней передачи: Для включения R требуется преодоление сопротивления блокиратора (подпружиненной шайбы или электромагнитного соленоида на новых модификациях), предотвращающего случайную активацию. При этом дополнительная промежуточная шестерня реверса вводится в зацепление, меняя направление вращения вторичного вала.

Типовые неисправности: диагностика и признаки поломок

Эксплуатация КПП Лады Гранты выявляет ряд характерных неисправностей, проявляющихся специфическими симптомами. Наиболее частые проблемы затрагивают механизм переключения передач, синхронизаторы, подшипники и сальники. Своевременное выявление признаков позволяет предотвратить развитие серьезных повреждений и дорогостоящий ремонт.

Диагностика неисправностей требует комплексного подхода: анализа посторонних шумов в разных режимах работы, оценки усилия на рычаге переключения, проверки уровня и состояния трансмиссионного масла, а также визуального осмотра на предмет подтеков. Игнорирование первичных симптомов ведет к прогрессированию поломок и выходу агрегата из строя.

Распространенные неисправности и их выявление

Затрудненное включение передач (особенно задней и 1-й):
- Причины: Износ синхронизаторов, деформация вилок переключения, неисправность троса или кулисы.
- Диагностика: Проверка хода рычага, уровня масла, наличия металлической стружки в масле. Оценка плавности включения при заглушенном двигателе.
Самопроизвольное выбивание передачи:
- Причины: Критический износ синхронизаторов или зубьев шестерен, поломка фиксаторов муфты, ослабление крепления КПП.
- Диагностика: Наблюдение за выбиванием под нагрузкой (при разгоне/торможении). Осмотр креплений КПП и картера сцепления.
Повышенный шум, вой или гул:
- Причины: Износ подшипников (первичного, вторичного вала, дифференциала), недостаток масла, повреждение шестерен.
- Диагностика: Определение зависимости шума от скорости движения и выбранной передачи. Контроль уровня и состояния масла. Шум подшипников обычно усиливается при сбросе газа.
Течь трансмиссионного масла:
- Причины: Износ сальников валов (первичного, вторичного, штока выбора передач), повреждение прокладок (крышки картера, редуктора), трещины картера.
- Диагностика: Визуальный осмотр нижней части КПП, картера сцепления, привода колес на наличие масляных пятен и подтеков. Контроль уровня масла.
Люфт рычага переключения, посторонние вибрации:
- Причины: Износ пластиковых втулок и шаровых опор кулисы, ослабление креплений тяг или тросов.
- Диагностика: Проверка люфта рычага в поперечном и продольном направлениях при выключенном двигателе. Осмотр элементов привода переключения под автомобилем.

Требования к обслуживанию и рекомендованные масла

Регламентная замена масла в механической КПП Лада Гранта проводится каждые 75 000 км пробега или раз в 5 лет (в зависимости от того, что наступит раньше). При эксплуатации в тяжелых условиях (частые пробки, бездорожье, низкие температуры, спортивный стиль вождения) интервал сокращается до 50 000 км. Обязательно проверяйте уровень масла через каждые 15 000 км и при появлении подтеков на картере коробки.

Использование неподходящего масла приводит к преждевременному износу синхронизаторов, подшипников и шестерен, увеличивает шумность работы КПП и риск заклинивания. Категорически запрещено применять масла класса GL-5 из-за агрессивных противозадирных присадок, повреждающих латунные компоненты синхронизаторов. Допускается долив только масла идентичного производителя и спецификации.

Параметр	Спецификация	Примеры масел
Класс вязкости	SAE 75W-90, 80W-85	LUKOIL TM-4 75W-90, Rosneft Maxi 80W-85
Класс качества	API GL-4	Ravenol MTF-2 75W-90, ZIC G-F TOP 75W-85
Объем заправки	3.2 ± 0.1 л	─

Совместимость КПП с двигателями разных модификаций

На автомобили Lada Granta устанавливаются две основные трансмиссии: 5-ступенчатая механическая коробка передач (ВАЗ-2181 или аналоги) и 4-ступенчатый автомат Jatco (модель JF414E). Каждая из них рассчитана на работу с определенными силовыми агрегатами, учитывая крутящий момент, мощность и конструктивные особенности двигателя.

Механическая КПП ВАЗ-2181 совместима со всеми 8-клапанными бензиновыми моторами объемом 1.6 л (87 л.с. и 106 Нм, 98 л.с. и 145 Нм) и 1.8 л (122 л.с. и 170 Нм). Ее надежность и ремонтопригодность проверены годами эксплуатации. Для 16-клапанных двигателей 1.6 л (106 л.с. и 148 Нм) и 1.8 л используется усиленная версия МКПП (ВАЗ-21806) с измененным первичным валом и сцеплением, рассчитанная на повышенный крутящий момент.

Автоматическая трансмиссия

4-диапазонный гидромеханический автомат Jatco JF414E применяется исключительно с 8-клапанным двигателем 1.6 л мощностью 87 л.с. (106 Нм). Эта комбинация обусловлена ограниченной нагрузочной способностью АКПП. Попытки адаптации к более мощным моторам не предпринимались из-за риска перегрузки и преждевременного выхода агрегата из строя.

Тип двигателя	Объем (л)	Клапана	Тип КПП
ВАЗ-11183	1.6	8	МКПП ВАЗ-2181 / АКПП Jatco JF414E
ВАЗ-21116	1.6	8	МКПП ВАЗ-2181
ВАЗ-21126	1.6	16	МКПП ВАЗ-21806 (усиленная)
ВАЗ-21127	1.6	16	МКПП ВАЗ-21806 (усиленная)
ВАЗ-21179	1.8	16	МКПП ВАЗ-21806 (усиленная)

Ключевые аспекты совместимости:

Сцепление: Для 16-клапанных двигателей используется корзина с диафрагменной пружиной повышенного нажимного усилия.
Крепления: Все КПП унифицированы по посадочным точкам к кузову и двигателю.
Приводы: Механические КПП используют тросовое управление, АКПП – гидравлическое.

Недопустимо произвольное комбинирование трансмиссий и двигателей без заводских доработок. Установка АКПП на 16-клапанные моторы или МКПП ВАЗ-2181 на 1.8-литровый двигатель приведет к ускоренному износу и поломкам.
