Коробка передач Нивы - устройство, параметры, рекомендации по ремонту
Статья обновлена: 18.08.2025
Коробка переключения передач – ключевой узел в трансмиссии легендарного отечественного внедорожника ВАЗ-2121 Нива и его модификаций. От её исправности напрямую зависят динамика, управляемость и надёжность автомобиля в сложных дорожных условиях.
Данная статья детально разберёт устройство механической КПП Нивы, её основные технические характеристики и отличительные особенности эксплуатации. Вы получите полное представление о работе этого агрегата.
Особое внимание уделено практическим аспектам: распространённым неисправностям, методам их диагностики и советам по ремонту, которые помогут владельцам поддерживать коробку передач в оптимальном техническом состоянии и продлить её ресурс.
Основные технические характеристики коробки передач

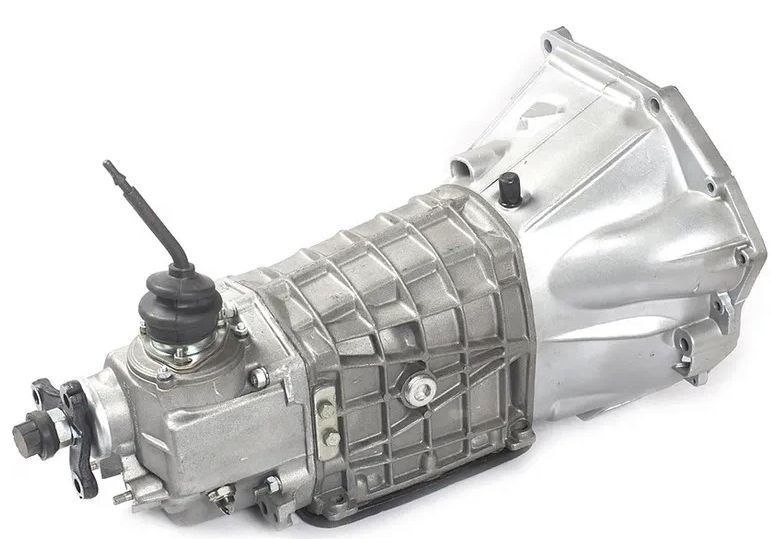

Коробка передач на автомобилях ВАЗ-2121 "Нива" представляет собой 5-ступенчатую механическую трансмиссию с постоянным полным приводом. Конструктивно она объединена с раздаточной коробкой в единый агрегат, что обеспечивает компактность и надёжное взаимодействие узлов. Основная задача КПП – передача крутящего момента от двигателя к колёсам через раздаточный механизм с возможностью изменения передаточного отношения.
Особенностью конструкции является использование трёхвальной схемы с косозубыми шестернями постоянного зацепления и синхронизаторами на всех передачах переднего хода. Картер изготовлен из алюминиевого сплава, что снижает общий вес агрегата. Коробка рассчитана на работу с двигателями объёмом 1.6-1.8 л при максимальном крутящем моменте до 170 Н·м.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Тип КПП | Механическая, 5-ступенчатая |
| Передаточные числа |
|
| Тип масла | 75W-90 GL-4/GL-5 (2.5-3.0 л) |
| Способ переключения | Рычаг с тросовым приводом |
Эксплуатационные особенности: Конструкция предусматривает отдельные масляные полости для КПП и раздаточной коробки. Синхронизаторы инерционного типа обеспечивают плавное включение передач. Наличие подпружиненного штока в механизме выбора передач предотвращает самопроизвольное выключение.
Типовые проблемы: Износ синхронизаторов (особенно 2-й передачи), шумы из-за выработки подшипников первичного вала, течи сальников, затруднённое включение передач при износе тросового привода или деформации тяг.
Признаки неисправностей и диагностика поломок КПП Нивы
Типичные признаки проблем с коробкой передач включают затрудненное включение или самопроизвольное выбивание скоростей, посторонние шумы (вой, гул, стук), появление течей масла из сальников или прокладок, а также вибрацию на рычаге КПП при движении. Посторонние звуки обычно усиливаются при изменении нагрузки и скорости движения, помогая локализовать проблемный узел.
Масляные подтеки под автомобилем в области картера КПП или раздаточной коробки указывают на износ сальников валов, повреждение прокладок или ослабление креплений картеров. Проверка уровня и состояния масла через контрольные пробки обязательна – металлическая стружка на щупе сигнализирует о критическом износе шестерен или подшипников.
Методы диагностики распространенных неисправностей
Диагностика шумов:
- Гул на всех передачах: износ подшипников первичного вала
- Скрежет при переключении: неисправность синхронизаторов или муфт включения
- Стук на холостом ходу: разрушение подшипника вторичного вала
Проверка механизма переключения:
- Осмотреть тяги и кулису на предмет люфтов и деформации
- Проверить фиксаторы штоков в картере КПП
- Убедиться в целостности резиновых демпферов рычага
| Симптом | Вероятная причина | Способ проверки |
|---|---|---|
| Выбивание передачи | Износ зубьев шестерни, поломка фиксатора | Визуальный осмотр при разборке |
| Повышенный шум на нейтрали | Износ подшипника первичного вала | Прослушивание стетоскопом при работающем двигателе |
| Течь по стыку картера | Деформация плоскости картера, повреждение прокладки | Контроль прилегания линейкой |
Важно: Перед снятием КПП исключите неисправности сцепления (проверьте ход педали, отсутствие воздуха в гидросистеме) и карданных валов (люфты в крестовинах). Диагностику дифференциалов и раздатки выполняйте отдельно, отсоединив карданы.
Подготовительные работы перед снятием коробки
Отключите массовый провод от минусовой клеммы аккумуляторной батареи. Это исключит риск короткого замыкания и обесточит электросистему автомобиля. Убедитесь в устойчивости машины, поставьте её на ровную площадку с твердым покрытием и зафиксируйте колеса противооткатными упорами.
Обеспечьте свободный доступ к нижней части автомобиля, установив его на подъемник или эстакаду. При использовании домкрата дополнительно закрепите кузов на надежных опорах (козелках). Подготовьте необходимые инструменты: набор головок, воротки, трещотку, ключи (рожковые, накидные), съемник шаровых опор, молоток, монтировку, тару для слива жидкостей.
Последовательность действий:
- Демонтаж защиты картера: Открутите крепежные болты защиты двигателя и КПП. Аккуратно снимите защитный кожух.
- Слив трансмиссионного масла: Подставьте емкость под сливное отверстие КПП. Выкрутите сливную пробку (ключом на 12 мм). Дождитесь полного стекания масла.
- Отсоединение привода сцепления: Снимите стопорную шайбу с вилки выключения сцепления. Отсоедините трос от коробки передач.
- Демонтаж элементов привода:
- Снимите карданный вал: пометьте взаимное положение фланцев, открутите гайки крестовины (ключ на 13 мм).
- Отсоедините тяги кулисы переключения передач от КПП.
- Отключение электрики: Отсоедините колодку проводов датчика заднего хода. Снимите провод массы с корпуса КПП.
- Освобождение коробки от навесных элементов:
- Открутите стартер (ключи на 13 мм и 15 мм), снимите его с картера сцепления.
- Отсоедините кронштейн передней опоры силового агрегата.
- Фиксация двигателя: Установите страховочную опору под блок цилиндров через деревянный брусок. Это предотвратит перекос двигателя при снятии КПП.
| Элемент | Инструмент | Примечание |
|---|---|---|
| Сливная пробка КПП | Ключ 12 мм | Магнитная, не потерять уплотнительное кольцо |
| Крепеж стартера | Ключи 13 мм/15 мм | Верхний болт доступен через моторный отсек |
| Гайки кардана | Головка 13 мм | Обязательна предварительная метка фланцев |
Важно: Очистите зону стыка КПП с двигателем от грязи перед демонтажем. Проверьте наличие свободного пространства для вывода коробки назад – при необходимости снимите тросы или шланги, мешающие перемещению агрегата.
Пошаговое снятие КПП с автомобиля Нива
Перед началом работ подготовьте инструменты: набор головок, трещотку, ключи на "13", "17", съемник ступиц, домкрат, опоры и герметик. Убедитесь в наличии свободного пространства под автомобилем и стабильной фиксации на подъемнике/эстакаде. Отсоедините минусовую клемму аккумулятора.
Слейте масло из КПП через сливную пробку (ключ на "12"). Демонтируйте защиту картера двигателя при ее наличии. Снимите трос привода спидометра с редуктора и отсоедините разъемы датчиков заднего хода и скорости.
Процесс демонтажа
- Отсоединение карданных валов:
- Маркером отметьте взаимное положение фланцев редуктора и кардана
- Выкрутите 4 гайки крепления (ключ "13") каждого вала
- Отодвиньте валы в сторону, зафиксировав проволокой
- Демонтаж элементов привода:
- Снимите рычаги переключения передач (3 болта "13" под чехлом салона)
- Отсоедините тяги привода раздатки (2 пальца с шплинтами)
- Открутите кронштейн опоры раздаточной коробки (2 болта "17")
- Снятие стартера и сцепления:
- Выкрутите 3 болта крепления стартера ("17") и снимите его
- Отсоедините гидравлическую магистраль сцепления от рабочего цилиндра
- Фиксация двигателя:
- Установите деревянный брус между поддоном двигателя и правым лонжероном
- Закрепите монтажной лентой через опоры ДВС
- Демонтаж КПП:
- Выкрутите 4 болта крепления коробки к блоку двигателя ("17")
- Подоприте КПП снизу домкратом с деревянной проставкой
- Поочередно отсоедините нижние и верхние болты колокола сцепления
- Сдвиньте коробку назад по направляющим шпилькам на 40-50 мм
- Осторожно опустите домкрат и выведите КПП из тоннеля
После демонтажа обязательно закройте отверстия сцепления и двигателя чистой ветошью. Проверьте состояние сальников, вилки сцепления и направляющей втулки. Перед установкой очистите поверхности контакта КПП и ДВС от грязи и старого герметика.
Разборка коробки передач: последовательность операций
Перед разборкой тщательно очистите корпус КПП от грязи и масляных отложений. Установите коробку на чистый устойчивый стенд или верстак, обеспечив свободный доступ ко всем узлам.
Полностью слейте трансмиссионное масло через заливное отверстие. Подготовьте набор инструментов: торцевые головки, воротки, съемники для подшипников, молоток, монтажные лопатки, метки для фиксации взаимного положения деталей.
Основные этапы разборки
- Демонтаж крышки люка:
- Выкрутите крепежные болты по периметру верхней крышки
- Аккуратно подденьте крышку монтажной лопаткой
- Снимите вместе с вилками переключения передач
- Снятие задней крышки:
- Открутите гайку хвостовика первичного вала
- Извлеките стопорное кольцо сальника
- Выверните все болты крепления задней крышки к картеру
- Демонтаж валов:
- Извлеките в сборе вторичный вал с шестернями
- Снимите промежуточный вал с блоком шестерен
- Выньте первичный вал через передний торец корпуса
- Разборка валов:
- Снимите стопорные кольца и синхронизаторы
- Аккуратно выпрессуйте шестерни с помощью съемника
- Зафиксируйте положение распорных шайб перед снятием
- Демонтаж подшипников:
- Используйте универсальный съемник для выпрессовки
- Применяйте оправку при работе с закрытыми подшипниками
- Маркируйте посадочные места для правильной сборки
Важные рекомендации: Все детали перед разборкой метьте мелом или керном. Шестерни и синхронизаторы каждого вала складывайте отдельно. Используйте магнит для сбора стопорных колец и шариков фиксаторов.
| Узел | Тип крепежа | Особенности |
|---|---|---|
| Крышка люка | 10 болтов М8 | Имеет герметизирующую прокладку |
| Задняя крышка | 7 болтов М8 | Включает сальник и подшипник |
| Первичный вал | Гайка 38мм | Требует динамометрического ключа |
Диагностика износа шестерён и валов
Износ шестерён и валов КПП Нивы проявляется характерными симптомами: посторонний шум (вой, скрежет) на определённых передачах, затруднённое включение или самопроизвольное выбивание скорости, вибрации, ощутимые на рычаге КПП. Эти признаки требуют немедленного внимания, так как игнорирование ведёт к полному разрушению узла и дорогостоящему ремонту.
Первичная диагностика возможна без разборки коробки передач. Запустите двигатель, поочерёдно включайте передачи на стоящем автомобиле (выжав сцепление), прислушиваясь к шумам. Проверьте люфт первичного вала, покачивая фланец кардана при выключенном сцеплении. Повышенный люфт или нехарактерные звуки (металлический стук, хруст) указывают на критический износ пар шестерён, подшипников валов или деформацию самих валов.
Методы детальной проверки и оценка состояния
Точная диагностика требует снятия и разборки КПП:
- Визуальный осмотр шестерён: Ищите сколы, выкрашивание рабочих поверхностей зубьев, контактные пятна (смещение к краю или основанию зуба), задиры, глубокие царапины, признаки перегрева (изменение цвета металла).
- Проверка валов: Контролируйте посадочные места под подшипники и шестерни на предмет задиров, бочкообразности или эллипсности. Проверьте шлицы на смятие или износ. Обязательно измерьте биение валов индикаторным нутромером на призмах – допустимое значение обычно не превышает 0.03-0.05 мм.
- Оценка зацепления и люфтов: Проверьте осевой и радиальный люфт валов в подшипниках. Соберите пары шестерён (например, промежуточную и ведомую) и оцените боковой зазор в зацеплении щупом или индикатором – увеличенный зазор сигнализирует об износе.
| Деталь | Критический признак износа | Рекомендуемое действие |
|---|---|---|
| Шестерни | Сколы >30% зуба, выкрашивание >50% поверхности, глубокие задиры, сильное смещение контактного пятна | Замена пары шестерён (ведущей и ведомой) |
| Первичный/Вторичный вал | Биение >0.05 мм, задиры/борозды на шейках под подшипники, износ шлицов >0.3 мм, трещины | Замена вала; при незначительных задирах шлифовка с установкой ремонтных подшипников |
| Промежуточный вал | Биение >0.05 мм, износ зубьев интегрированных шестерён, выработка посадочных мест | Замена вала в сборе |
| Подшипники валов | Радиальный люфт, заклинивание, хруст при проворачивании, следы перегрева | Обязательная замена всех подшипников при ремонте |
При обнаружении изношенных шестерён или валов заменяйте их вместе с ответными парами и обязательно меняйте все подшипники качения в КПП, независимо от их видимого состояния. Используйте только качественные запчасти и тщательно регулируйте зацепление новых шестерён и осевые люфты валов при сборке согласно данным завода-изготовителя. Не забудьте промыть корпус КПП и установить новый сальник первичного вала.
Проверка состояния синхронизаторов
Основной признак износа синхронизаторов – затрудненное включение передачи (особенно "горячей" КПП), сопровождающееся характерным металлическим скрежетом или хрустом. Чаще всего проблемы возникают с включением 1-2 передач, реже – 3-4, так как они испытывают наибольшие нагрузки при старте и разгоне. Проверку следует начинать после прогрева трансмиссионного масла до рабочей температуры.
Для диагностики выполните серию переключений на движущемся автомобиле (без выжима сцепления на короткое время): плавно переключайтесь с 3 на 2 передачу и с 4 на 3. Если синхронизаторы неисправны, при таких переключениях будет четко слышен скрежет шестерен. Также проверьте включение 1 передачи при полной остановке – сильное сопротивление или посторонние звуки указывают на износ блокирующего кольца.
Методы диагностики и характерные неисправности
Помимо тестовой поездки, косвенно оценить состояние можно по следующим признакам:
- Самовыключение передачи под нагрузкой (чаще 1-2 или 5 передач)
- Увеличенный осевой люфт вилки выбора передач
- Наличие металлической стружки или бронзовой пыли на магнитной пробке картера КПП
Основные причины выхода из строя:
- Истирание конусной поверхности блокирующего кольца или муфты
- Поломка стопорных штифтов (сухариков) синхронизатора
- Износ зубьев муфты или шестерни включения
- Залипание шариков фиксаторов муфты из-за загрязнения масла
| Признак | Вероятная неисправность | Требуемое действие |
|---|---|---|
| Скрежет при включении только 1-2 передач | Износ синхронизатора 1-2 передачи | Замена синхронизатора, проверка вилки |
| Скрежет при включении 3-4 передач | Износ синхронизатора 3-4 передачи | Замена синхронизатора, оценка износа шестерен |
| Скрежет + самовыключение | Критический износ муфты или шестерни | Замена синхронизатора и шестерни передачи |
Ремонт подразумевает разборку КПП и замену изношенных компонентов. Обязательно меняйте сальники, стопорные кольца и поврежденные вилки переключения. Используйте только оригинальные синхронизаторы или проверенные аналоги – разница в качестве конусных поверхностей существенно влияет на ресурс. После сборки отрегулируйте привод переключения передач.
Профилактика включает своевременную замену трансмиссионного масла (рекомендуемый интервал – 60-90 тыс. км для минерального, 120-150 тыс. км для синтетики) и использование жидкостей класса GL-4 или GL-4+. Избегайте резких включений передач "внатяг" без выжима сцепления до конца.
Замена подшипников первичного и вторичного валов
Износ подшипников первичного и вторичного валов проявляется характерным воем или гудением на всех передачах, усиливающимся при нагрузке. Несвоевременная замена приводит к разрушению сепараторов, повреждению шестерен и корпуса КПП. Требует полной разборки коробки передач.
Работы проводятся при снятой КПП. Обязательна замена сальников, прокладок и стопорных колец. Используйте только оригинальные подшипники 6-180503 (первичный вал) и 6-180502 (вторичный вал) – их установка в другие посадочные места невозможна из-за конструктивных отличий.
| Компонент | Обозначение подшипника | Размеры (мм) |
|---|---|---|
| Первичный вал | 6-180503 | 30×72×19 |
| Вторичный вал | 6-180502 | 25×62×18 |
Порядок выполнения работ
- Демонтаж КПП
- Отсоедините карданные валы, трос сцепления, тяги переключения
- Снимите стартер, кожухи и кронштейны крепления
- Выньте коробку передач вместе с раздаточной коробкой
- Разборка коробки передач
- Слейте масло, снимите заднюю крышку и сапун
- Извлеките штоки переключения с вилками
- Демонтируйте вторичный вал с шестернями
- Выпрессуйте первичный вал съемником
- Замена подшипников
- Снимите стопорные кольца съемником типа "утиный нос"
- Выпрессуйте старые подшипники гидравлическим прессом
- Очистите посадочные места от задиров наждачной бумагой Р600
- Нагрейте новые подшипники до 80°C в масляной ванне
- Запрессуйте с усилием не более 5 кН
Критические моменты при сборке: Установите новые сальники валов, смазав густой смазкой внутренние кромки. Контролируйте осевые люфты валов – допустимый не превышает 0.1 мм. Используйте динамометрический ключ при затяжке болтов крышки (момент 24 Н·м).
Рекомендации: Перед установкой промойте шестерни в керосине. При замене вторичного вала обязательна установка нового ведущего зубчатого колеса спидометра. Проверьте синхронизаторы на отсутствие заусенцев. После сборки заполните КПП маслом GL-4 75W-90 до контрольного отверстия.
Ремонт или замена повреждённых шестерён
Повреждение шестерён – серьёзная неисправность в КПП Нивы, требующая немедленного вмешательства. Чаще всего страдают зубья шестерён из-за ударных нагрузок при переключении, недостатка масла, естественного износа или заводского дефекта. Характерные признаки включают гул, вой или хруст при работе коробки, трудности с переключением передач, особенно при движении, самопроизвольное выбивание передачи. При появлении этих симптомов дальнейшая эксплуатация не рекомендуется – это усугубит повреждения других деталей.
Решение о ремонте (восстановлении) или замене шестерни принимается строго индивидуально после тщательной дефектовки. Шлифовка сколов или наплавка зубьев возможны только для крупных шестерён (главной пары) в специализированных условиях и экономически оправдана редко. В подавляющем большинстве случаев, особенно при сломанных или сильно изношенных зубьях на шестернях передач, синхронизаторах или шестернях заднего хода, единственно верным решением является замена повреждённого компонента на новый.
Критические аспекты замены шестерён
Обязательная дефектовка и замена сопряжённых деталей:
- Валы: Тщательно проверьте посадочные места под подшипники и шестерни на предмет задиров, биения. Даже незначительные дефекты приведут к ускоренному износу новой шестерни.
- Подшипники: Все подшипники первичного, вторичного и промежуточного валов подлежат обязательной замене при разборке КПП такого уровня.
- Синхронизаторы: Блоки синхронизаторов, муфты включения, сухари и пружины, работавшие с повреждённой шестернёй, всегда заменяются. Износ их элементов – основная причина трудностей переключения.
- Сальники: Сальники первичного вала, штока переключения задней передачи и привода спидометра меняются в обязательном порядке.
- Ступицы и муфты: Проверьте состояние ступиц блоков синхронизаторов и муфт включения на предмет износа шлицев и рабочей поверхности.
Замена парных элементов:
- Главная пара: Шестерни главной пары (ведущая и ведомая) меняются только комплектом. Замена одной из них недопустима.
- Шестерни постоянного зацепления: При замене одной шестерни из пары постоянного зацепления (например, 3-й передачи), крайне желательно заменить и парную ей шестерню на валу, так как они прирабатываются друг к другу.
Качество запчастей и сборка:
- Используйте только качественные оригинальные или проверенные неоригинальные запчасти. Дешёвые аналоги быстро выйдут из строя.
- Требуется идеальная чистота при сборке. Любая стружка или грязь губительны для КПП.
- Соблюдайте моменты затяжки всех болтов и гаек (особенно гайки вторичного вала) согласно спецификации завода-изготовителя.
- Тщательно промойте картер КПП и маслоприёмник.
- После сборки залейте рекомендованное масло в нужном количестве.
| Тип повреждения | Возможность ремонта | Рекомендуемое действие |
|---|---|---|
| Сколы, выкрашивание зубьев | Крайне ограничена (только крупные шестерни ГП в спецусловиях) | Замена |
| Поломка зубьев | Нет | Замена |
| Сильный износ зубьев (заострение) | Нет | Замена |
| Износ шлицев под ступицу синхронизатора/муфту | Нет | Замена шестерни |
| Незначительные задиры на торце зубьев (от ударов синхронизатора) | Возможна аккуратная притирка мелкой абразивной пастой при сохранении геометрии | Замена или осторожная притирка (рискованно) |
Важно: Работы по замене шестерён КПП Нивы требуют высокой квалификации, специального инструмента (съёмники, динамометрический ключ) и чистого места. При отсутствии опыта целесообразно доверить ремонт специализированной мастерской. Неправильная сборка гарантированно приведёт к повторной поломке и дорогостоящему ремонту.
Особенности замены сальников КПП на Ниве
Замена сальников коробки передач на автомобилях Lada 4x4 требует особого внимания из-за конструктивной связи КПП с раздаточной коробкой и передним карданным валом. Основной сложностью является необходимость демонтажа сопряженных узлов для обеспечения доступа к уплотнениям. Наиболее часто выходят из строя сальники первичного вала (со стороны сцепления) и вторичного вала (со стороны раздатки), а также сальник штока переключения передач.
Признаками износа служат масляные подтеки на нижней части картера КПП, потеки по краям защитных чехлов или следы трансмиссионного масла под автомобилем после стоянки. Использование неоригинальных или бракованных сальников приводит к быстрому повторению течи, поэтому рекомендуется применять детали проверенных производителей (например, AvtoVAZ, Corteco, Elring).
Ключевые этапы замены
Обязательные подготовительные работы:
- Снятие защиты картера и отсоединение аккумулятора
- Демонтаж переднего карданного вала и кожуха рычага КПП
- Отсоединение тросов сцепления и кулисы переключения передач
Специфика демонтажа сальников:
- Сальник первичного вала: Требуется снятие корзины сцепления и выжимного подшипника
- Сальник вторичного вала: Необходимо демонтировать фланец раздаточной коробки с помощью съемника
- Сальник штока КПП: Выпрессовывается после снятия стопорной шайбы и фиксаторов
| Сальник | Типоразмер (мм) | Момент затяжки (Н·м) |
|---|---|---|
| Первичного вала | 42×62×10 | 25-30 (гайка крепления) |
| Вторичного вала | 35×55×10 | 120-140 (фланец РК) |
Критические моменты установки: Новый сальник запрессовывается заподлицо с картером строго параллельно с использованием оправки. Режущая кромка уплотнения смазывается чистым маслом перед монтажом фланца/вала. Обязательна замена стопорных шайб и проверка состояния посадочных мест – задиры или выработка требуют шлифовки или замены компонентов.
Сборка коробки после ремонта: ключевые моменты
Сборка коробки передач Нивы требует методичного подхода и строгого соблюдения последовательности операций. Каждый этап напрямую влияет на ресурс и бесшумность работы узла.
Перед началом убедитесь в чистоте всех деталей, наличии необходимого инструмента и новых расходников (сальников, стопорных колец, уплотнений). Проверьте состояние синхронизаторов, вилок переключения и зубьев шестерен.
Основные этапы и важные нюансы
Критически важные моменты:
- Смазка: Обильно покрывайте молибденовой смазкой (например, ШРУС) поверхности трения: шлицы валов, подшипники, сухари вилок, зубья шестерен.
- Подшипники: Правильно устанавливайте внутренние обоймы (напрессовка с нагревом до 80-100°C) и регулируйте тепловой зазор прокладками подшипников вторичного вала согласно спецификациям (обычно 0.1-0.2 мм).
- Синхронизаторы: Следите за ориентацией блокирующих колец и фрикционных конусов. Пружины сухарей должны быть исправны и надежно зафиксированы.
- Сальники: Замените ВСЕ сальники (первичного, вторичного валов, штока выбора передач). Устанавливайте их заподлицо, смазав кромку и посадочное место, избегая перекосов.
Последовательность сборки:
- Монтаж подшипников, шестерен и синхронизаторов на первичный и вторичный валы.
- Установка валов в картер коробки, совмещение шестерен промежуточного вала.
- Регулировка осевого зазора вторичного вала прокладками.
- Монтаж механизма переключения передач с проверкой хода вилок.
- Установка задней крышки с сальником штока.
- Нанесение герметика на стык картера и крышки (равномерная тонкая нить, без разрывов).
- Затяжка болтов корпуса крест-накрест с указанным моментом (обычно 24-30 Н·м).
Контрольные точки после сборки:
| Проверка | Требование |
| Ход штока выбора передач | Плавный, без заеданий по всем позициям |
| Вращение валов | Свободное, без заклинивания и шумов |
| Фиксация передач | Четкая, без самопроизвольного выключения |
Завершение: Залейте рекомендованное масло (обычно 75W-90 GL-4/GL-5) до контрольного отверстия. Первые 500-1000 км избегайте перегрузок для притирки деталей.
Установка КПП на автомобиль и подключение
Перед началом установки новой или отремонтированной коробки передач на Ниву подготовьте необходимые инструменты: набор головок, динамометрический ключ, монтажную лопатку, домкрат и опоры. Очистите посадочную поверхность на блоке двигателя и маховике от старого герметика и загрязнений, проверьте состояние шлицев первичного вала и сцепления.
Поднимите автомобиль на подъёмнике или установите на эстакаду, демонтируйте карданные валы, рычаги переключения, кронштейны выхлопной системы и другие элементы, мешающие доступу к КПП. Закрепите коробку на подъёмном устройстве – её вес превышает 35 кг, поэтому монтаж вручную опасен. Совместите первичный вал со шлицами диска сцепления, аккуратно подайте агрегат вперёд без перекосов.
Ключевые этапы подключения
После фиксации КПП болтами к двигателю (момент затяжки 72-76 Н·м) выполните подключение компонентов:
- Тросы управления: установите привод переключения передач и раздаточной коробки, отрегулируйте ход рычагов
- Электрические разъёмы: подключите датчик заднего хода (контроль лампы реверса) и датчик скорости
- Гидравлика сцепления: соедините рабочий цилиндр с трубопроводом, прокачайте систему
Обязательные проверки перед запуском:
- Залейте трансмиссионное масло (объём 1.55 л для 4-ступ. модели)
- Убедитесь в отсутствии утечек из сальников и прокладок
- Проверьте свободный ход рычага КПП во всех положениях
| Параметр | Значение |
|---|---|
| Момент затяжки болтов картера сцепления | 31-38 Н·м |
| Момент затяжки гайки хвостовика | 120-190 Н·м |
| Допустимый люфт валов | ≤ 0.5 мм |
После монтажа проведите тестовую поездку: контролируйте отсутствие вибраций, посторонних шумов и плавность включения передач. При появлении рывков или затруднённом переключении проверьте регулировку тросов и уровень масла.
Регулировка механизма переключения передач
Правильная регулировка механизма переключения передач на Ниве критически важна для четкого включения скоростей и предотвращения повреждений КПП. Процедура требует внимания к люфтам и положению кулисы, а также корректной фиксации тяг.
Нарушение настроек приводит к характерным проблемам: затрудненному включению передач (особенно задней), самопроизвольному выбиванию скорости, хрусту синхронизаторов или неполному включению сцепления. Регулировку проводят после замены сцепления, ремонта КПП или при появлении указанных симптомов.
Пошаговая процедура регулировки
- Установите автомобиль на ровную площадку, зафиксируйте ручником
- Обеспечьте доступ к кулисе переключения (снимите пластиковые кожухи в салоне)
- Ослабьте контргайки на тягах кулисы (горизонтальной и вертикальной)
- Переведите рычаг КПП в нейтральное положение:
- Промежуток между штоком и ограничительными пластинами должен быть равномерным
- При необходимости отрегулируйте тяги вращением муфт
- Проверьте включение всех передач последовательно (особое внимание - задней)
- Затяните контргайки тяг с моментом 13-16 Н·м без смещения настроек
- Проверьте ход рычага: свободный ход в нейтрали не должен превышать 5-10 мм
Критические моменты: Избегайте перетяжки тяг - это создает избыточное усилие на штоках КПП. Все соединения смажьте Литолом-24. Если после регулировки сохраняются проблемы - проверьте износ пластмассовых втулок кулисы, сцепление или синхронизаторы.
| Параметр | Нормальное значение |
| Ход рычага в нейтрали | 5-10 мм |
| Момент затяжки контргаек | 13-16 Н·м |
| Зазор штока в нейтрали | Симметричный между ограничителями |
После регулировки обязательна проверка в движении: включение всех передач должно происходить без усилия, посторонних шумов и вибраций на рукоятке КПП. При трогании исключите рывки, свидетельствующие о неполном выключении сцепления.
Эксплуатационные советы для увеличения ресурса КПП
Плавное переключение передач – ключевой фактор для сохранения синхронизаторов и шестерен. Полностью выжимайте сцепление перед перемещением рычага, избегайте резких "дергающих" движений, особенно при переходе на пониженную передачу. Двойной выжим сцепления при переключении вниз (например, с 4 на 3) снижает износ в отсутствие синхронизаторов на некоторых моделях.
Контролируйте уровень и состояние масла каждые 5 000 км. Используйте только рекомендованные производителем типы трансмиссионных жидкостей (GL-4 или GL-5 с учетом спецификаций). Низкий уровень или потерявшие свойства смазочные материалы приводят к перегреву, ускоренному износу подшипников и зубчатых зацеплений.
- Прогревайте коробку в мороз: При температурах ниже -15°C дайте КПП поработать на нейтрали 1-2 минуты после запуска двигателя перед началом движения.
- Избегайте длительной езды с выжатым сцеплением: Не удерживайте педаль вниз на светофорах – включайте нейтраль.
- Минимизируйте пробуксовки: Резкий старт с пробуксовкой колес создает ударные нагрузки на шестерни и полуоси.
- Не перегружайте автомобиль: Превышение допустимой массы увеличивает давление на подшипники валов и вилки переключения.
- Своевременно устраняйте посторонние шумы: Гул, скрежет или стук при переключении – повод для немедленной диагностики.
- Контролируйте герметичность сальников и прокладок: Регулярно проверяйте места соединений картера КПП на отсутствие масляных подтеков.
- Правильно буксируйте автомобиль: При буксировке на тросе двигатель должен быть запущен (для смазки шестерен), либо отсоедините карданный вал.
| Параметр | Рекомендация | Примечание |
|---|---|---|
| Масло | GL-4 75W-90 или 80W-90 | GL-5 использовать только при наличии допуска в мануале |
| Замена масла | Каждые 40-60 тыс. км | При эксплуатации в грязи/пыли – каждые 30 тыс. км |
| Проверка уровня | При ТО (раз в 10 тыс. км) | Через контрольную пробку на боковой стенке КПП |
Список источников
Для подготовки материала о коробке переключения передач (КПП) автомобилей ВАЗ "Нива" использовались специализированные технические документы, руководства по эксплуатации и ремонту от производителя, а также экспертные мнения с автомобильных форумов.
Ниже перечислены ключевые источники, содержащие актуальные данные по устройству, техническим параметрам и особенностям обслуживания механических КПП Нивы различных модификаций.
- Официальное руководство по ремонту ВАЗ-2121/21213/21214 от АвтоВАЗ
- Каталог запчастей ВАЗ "Нива" (Lada 4x4) с техническими спецификациями
- Монографии: "Устройство и ремонт автомобилей Нива" (издательство За рулём)
- Технические бюллетени СТО АвтоВАЗ по модернизациям КПП
- Материалы специализированных форумов: Niva-Club.net, 4x4club.ru
- Практические руководства по замене синхронизаторов и подшипников КПП
- Видеоинструкции по диагностике неисправностей от авторизованных сервисов Lada
- Аналитические обзоры ресурса КПП в условиях бездорожья (журнал Off Road Drive)
