Корзина сцепления - что это и как выбрать

Статья обновлена: 18.08.2025

Корзина сцепления – критически важный компонент трансмиссии автомобиля, обеспечивающий передачу крутящего момента от двигателя к коробке передач и плавное отсоединение силового потока при переключении скоростей. Её исправность напрямую влияет на динамику, топливную экономичность и ресурс всего узла сцепления.

Конструктивно элемент объединяет нажимной диск и диафрагменную пружину в едином корпусе. При выходе из строя любой из этих частей требуется замена всей сборки, что делает правильный подбор корзины ключевым фактором для бесперебойной работы трансмиссии.

В статье детально разберём принцип действия узла, типы конструкций и главные параметры выбора: материал накладок, жесткость пружины, совместимость с двигателем и условия эксплуатации автомобиля.

Конструкция и принцип работы корзины сцепления

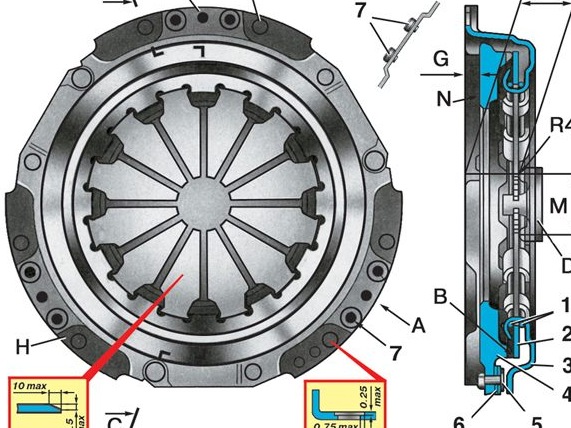

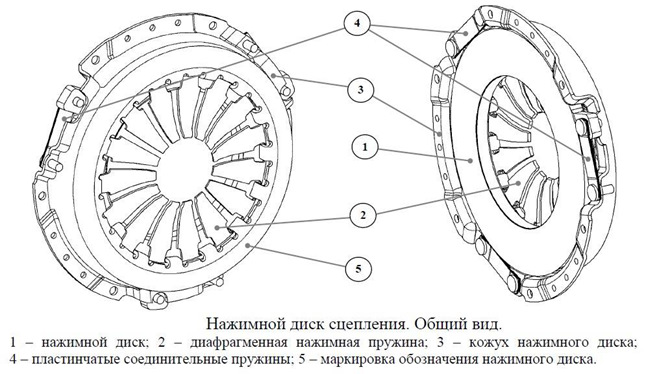

Корзина сцепления представляет собой единый узел, объединяющий нажимной диск, диафрагменную пружину и кожух. Нажимной диск (часто называемый "корзиной") через упругие элементы соединён с кожухом, внутри которого расположена диафрагменная пружина лепесткового типа. Эта пружина создаёт необходимое усилие для прижатия ведомого диска к маховику двигателя. Корзина жёстко крепится болтами к маховику и вращается вместе с ним, передавая крутящий момент.

Диафрагменная пружина работает как рычаг: её внешний край давит на нажимной диск, а внутренние лепестки контактируют с выжимным подшипником. При нажатии педали сцепления вилка перемещает выжимной подшипник, который надавливает на концы лепестков пружины. Это заставляет внешний край пружины отходить назад, ослабляя давление на нажимной диск и освобождая ведомый диск.

Ключевые этапы работы

Сцепление включено: Пружина прижимает нажимной диск к ведомому диску и маховику, обеспечивая передачу момента.
Нажатие педали: Выжимной подшипник давит на лепестки пружины, преодолевая её сопротивление.
Сцепление выключено: Нажимной диск отходит от ведомого диска, размыкая связь двигателя с трансмиссией.
Отпускание педали: Пружина возвращает нажимной диск в исходное положение, восстанавливая сцепление.

Компонент	Функция
Нажимной диск	Прижимает ведомый диск к маховику под действием пружины
Диафрагменная пружина	Создаёт усилие прижатия и преобразует движение выжимного подшипника
Кожух	Соединяет корзину с маховиком и удерживает компоненты
Лепестки пружины	Точка приложения усилия от выжимного подшипника

Эффективность работы зависит от жёсткости пружины, ровности поверхности нажимного диска и состояния тепловых демпферов, которые гасят вибрации. Износ лепестков или их поломка приводят к неполному выключению сцепления, а замасливание или перегрев снижают силу трения.

Признаки неисправности корзины сцепления

Проблемы с корзиной сцепления напрямую влияют на управляемость автомобиля и комфорт переключения передач. Игнорирование симптомов приводит к ускоренному износу диска сцепления, маховика и может спровоцировать полный отказ узла.

Распознать неисправность помогают характерные признаки, проявляющиеся в процессе эксплуатации транспортного средства. Своевременная диагностика позволяет избежать дорогостоящего ремонта.

Основные симптомы

О необходимости проверки или замены корзины свидетельствуют следующие проявления:

Вибрация педали сцепления (иногда руля или кузова) при плавном отпускании педали, особенно заметная на старте с места.
Скрежет или рычание при выжиме сцепления, исчезающее после отпускания педали.
Затрудненное включение передач, сопровождающееся хрустом или сопротивлением рычага КПП, даже при полностью выжатом сцеплении.
Неполное выключение сцепления ("сцепление ведет"): автомобиль стремится двигаться вперед или глохнет при попытке тронуться на включенной передаче, несмотря на выжатую педаль.
Резкий или "рваный" старт даже при плавном отпускании педали сцепления.
Снижение уровня тормозной жидкости в бачке без видимых утечек в тормозной системе (может указывать на износ уплотнителя рабочего цилиндра сцепления, часто требующего замены вместе с корзиной).

Для комплексной диагностики важно учитывать сопутствующие факторы:

Симптом	Возможная причина в корзине
Вибрация при отпускании	Деформация нажимного диска ("лепестков"), износ/задиры на поверхности
Скрежет при выжиме	Износ подшипника выжимного, разрушение диафрагменной пружины
Пробуксовка сцепления	Ослабление диафрагменной пружины, потеря упругости
"Ведение" сцепления	Заедание лепестков в корпусе корзины, коробление поверхности

При появлении перечисленных признаков рекомендуется провести визуальный осмотр узла сцепления. Окончательный вердикт о состоянии корзины выносится только после её снятия с двигателя и проверки на биение, целостность лепестков, равномерность износа рабочей поверхности и свободу хода диафрагменной пружины.

Диагностика проблем корзины сцепления своими руками

Признаки неисправности корзины часто схожи с другими проблемами сцепления, но есть ключевые особенности. Основные симптомы включают пробуксовку (обороты двигателя растут без увеличения скорости), рывки при старте, посторонние шумы (металлический скрежет или стук при нажатии педали), а также вибрации на холостом ходу или при трогании.

Для точной диагностики корзины потребуется визуальный осмотр и проверка поведения сцепления. Начинайте с простых тестов без разборки узла, чтобы исключить другие причины (например, износ диска или неисправность выжимного подшипника).

Порядок самостоятельной диагностики

Тест на пробуксовку:
- Затяните ручной тормоз, включите 3-ю или 4-ю передачу
- Плавно отпускайте сцепление, одновременно нажимая педаль газа
- Исправная корзина заглушит двигатель. Если мотор не глохнет – корзина проскальзывает
Проверка вибраций: Запустите двигатель на нейтрали. Если слышен равномерный гул – вероятен износ выжимного подшипника. Нерегулярные вибрации или стуки при легком касании педали сцепления указывают на деформацию лепестков корзины.

Визуальный осмотр (требует снятия КПП):

Элемент корзины	Признак неисправности
Нажимной диск	Трещины, глубокие выработки, синий от перегрева металл
Лепестки диафрагмы	Деформация, сколы, неравномерный износ
Крепежные пружины	Обломы, ослабление натяжения

Важно: Диагностику проводят только после проверки свободного хода педали сцепления и уровня гидравлики (если система гидравлическая). При обнаружении хотя бы одного критического дефекта корзину заменяют в сборе с диском и выжимным подшипником.

Критерии выбора корзины сцепления: основные параметры

При подборе корзины сцепления необходимо анализировать технические характеристики, которые определяют её работоспособность и совместимость с трансмиссией. Неправильный выбор приводит к преждевременному износу, вибрациям или полному отказу системы.

Ключевые параметры включают конструктивные особенности, материалы изготовления и эксплуатационные требования. Каждый критерий напрямую влияет на долговечность и эффективность работы узла.

Тип конструкции:
- Нажимной (Push type): стандартное решение для большинства авто
- Вытяжной (Pull type): используется в мощных двигателях и спецтехнике
Материал диафрагменной пружины:
- Легированная сталь – для штатной эксплуатации
- Термообработанная сталь – для повышенных нагрузок
- Биметаллические сплавы – для гоночных модификаций
Количество лепестков:
- 18-24 лепестка: стандартные решения
- 26+ лепестков: спортивные версии с равномерным прижимом
Совместимость:
- Маркировка OEM производителя
- Диаметр посадочного места
- Количество шлицов на ведомом валу

Критерий	Штатная эксплуатация	Экстремальные нагрузки
Усилие на педали	Стандартное (60-90 кг)	Повышенное (90+ кг)
Теплоотведение	Базовое	Усиленные вентиляционные рёбра
Ресурс	100 000+ км	50 000-70 000 км

Производитель:
- OEM-поставщики (LUK, Sachs, Valeo)
- Спортивные бренды (SPEC, Exedy, Clutch Masters)
Условия эксплуатации:
- Городской режим: стандартные решения
- Буксировка/трекинг: усиленные керамические модели
- Дрифт/драг: многодисковые конструкции

Сравнение оригинальных и аналоговых корзин сцепления

Оригинальные корзины производятся компанией-изготовителем автомобиля или её официальными партнёрами. Они гарантированно соответствуют заводским спецификациям по материалам, геометрии и допускам. Аналоговые изделия выпускаются сторонними производителями, которые воспроизводят конструкцию без лицензии, часто с вариациями в технологиях и сырье.

Ключевое различие заключается в контроле качества: оригиналы проходят многоступенчатое тестирование на стендах, имитирующих реальные нагрузки. Аналоги могут экономить на этом этапе, что влияет на стабильность характеристик партий. Ресурс оригинальной детали обычно соответствует пробегу, заявленному автопроизводителем, тогда как у аналогов он варьируется от 50% до 120% от эталона.

Факторы выбора

Критерий	Оригинал	Аналог
Совместимость	100% соответствие модели	Требует проверки по каталогам
Ресурс	Предсказуемый (150-200 тыс. км)	Непредсказуемый (70-250 тыс. км)
Цена	Выше на 40-100%	Бюджетные варианты
Гарантия	Официальная от автопроизводителя	Зависит от бренда-изготовителя

При выборе аналога обращайте внимание на бренды с сертификацией ISO/TS 16949: Luk, Sachs, Valeo. Избегайте no-name поставщиков – их продукция часто имеет:

Неоднородность закалки нажимного диска
Люфты в креплении лепестков
Коробление при перегреве

Для автомобилей с пробегом свыше 200 000 км или модифицированным двигателем предпочтительны усиленные аналоги с пружинами из бериллиевой бронзы и керамическим покрытием. В стандартных условиях достаточно оригинальной детали или аналога уровня OEM.

Правила монтажа и обкатки новой корзины сцепления

Монтаж корзины сцепления требует строгого соблюдения технических норм и последовательности операций. Неправильная установка приводит к вибрациям, преждевременному износу и поломке смежных компонентов трансмиссии.

Обкатка обеспечивает равномерную притирку поверхностей диска и корзины. Игнорирование этого этапа вызывает перегрев, коробление нажимного диска и снижение ресурса сцепления на 30-50%.

Этапы монтажа

Подготовка поверхности: очистите маховик от грязи и остатков старого сцепления металлической щеткой. Проверьте биение маховика (допуск <0,1 мм).
Центрирование диска: установите ведомый диск с помощью монтажной оправки для совмещения с первичным валом КПП.
Крепление корзины:
- Затягивайте болты крест-накрест динамометрическим ключом
- Соблюдайте момент затяжки (указан в руководстве ТО)
Проверка выжимного подшипника: убедитесь в свободном перемещении по муфте без заеданий.

Режим обкатки (500-1000 км)

Избегайте резких стартов и пробуксовок
Не держите сцепление в полувыжатом состоянии дольше 3 секунд
Ограничьте обороты двигателя 2500-3000 об/мин
Исключите буксировку прицепов и перевозку грузов

Параметр	Неправильная обкатка	Правильная обкатка
Ресурс корзины	25 000–40 000 км	80 000–120 000 км
Риск перегрева	Высокий (свыше 300°C)	Минимальный (до 200°C)

После обкатки проверьте свободный ход педали сцепления (обычно 10-15 мм) и при необходимости отрегулируйте тягу привода. Контрольная диагностика через 2000 км обязательна для выявления возможных отклонений.

Ответы на частые вопросы по эксплуатации корзины сцепления

Правильная эксплуатация корзины сцепления напрямую влияет на её ресурс и корректную работу трансмиссии. Избегайте длительного удержания педали в нажатом состоянии на светофорах – используйте нейтральную передачу. Резкие старты с пробуксовкой и постоянная езда "внатяг" на низких оборотах ускоряют износ нажимного диска и лепестков диафрагмы.

Контролируйте уровень рабочей жидкости в гидроприводе и своевременно меняйте её согласно регламенту производителя. Любые посторонние шумы (металлический лязг, свист) при выжиме сцепления требуют немедленной диагностики. Помните, что изношенный выжимной подшипник способен повредить лепестки корзины, приводя к дорогостоящему ремонту.

Как понять, что корзина изношена?
Основные признаки: вибрация при включении сцепления, рычаг передач переключается туго или со скрежетом, запах гари, снижение динамики разгона даже при новом диске.
Обязательно ли менять корзину вместе с диском сцепления?
Да, это настоятельно рекомендуется. Неравномерный износ поверхностей корзины сократит срок службы нового диска. Экономия на замене корзины при изношенном диске ложная и ведёт к повторному демонтажу КПП.
Можно ли ремонтировать корзину сцепления?
Нет. Корзина – необслуживаемый узел. Шлифовка рабочей поверхности нажимного диска временно решает проблему биения, но не восстанавливает уставшие лепестки диафрагмы. Замена на новую – единственное решение.
Что будет, если игнорировать неисправность корзины?

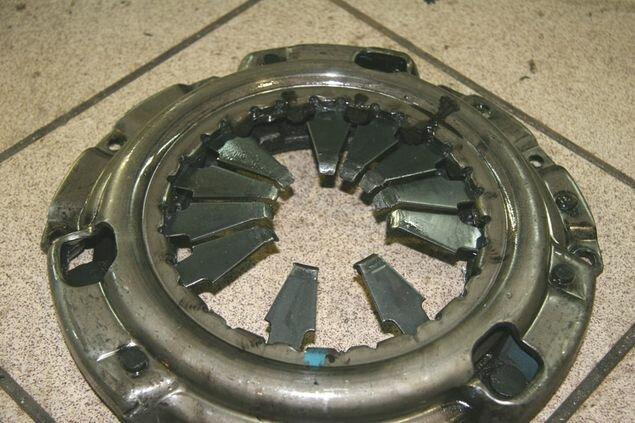

Последствия: полный отказ сцепления (автомобиль не тронется с места), разрушение лепестков диафрагмы с повреждением маховика или КПП, возгорание из-за перегрева.
Как продлить срок службы корзины?
Плавно отпускайте педаль при трогании, не перевозите чрезмерные грузы, избегайте пробуксовок в грязи/снегу. Проводите регулярную диагностику сцепления (каждые 15-20 тыс. км).

Таблица совместимости и последствий установки

Ситуация	Рекомендация	Риски при нарушении
Установка корзины с усилителем ниже штатного	Использовать только оригинал или аналог с идентичными параметрами	Пробуксовка диска, перегрев, быстрый износ
Применение корзины от дизеля на бензиновый двигатель	Категорически запрещено	Разрушение лепестков из-за несовместимости крутящего момента
Установка новой корзины со старым выжимным подшипником	Замена подшипника обязательна	Ускоренный износ диафрагменной пружины, шум

Список источников

При подготовке материалов использовались технические данные и рекомендации от ведущих производителей автомобильных компонентов.

Основой для анализа послужили специализированные издания и экспертные мнения в области автомобилестроения.

Технические каталоги производителей сцепления: LUK, Sachs, Valeo
Руководства по ремонту транспортных средств от автопроизводителей
Отраслевые стандарты ГОСТ Р 41.90-99 (Правила ЕЭК ООН №90)
Учебные пособия по устройству трансмиссии для автотехникумов
Экспертные статьи в журналах «За рулём» и «Авторевю»
Материалы автотехнических конференций (НАМИ, МГТУ «МАМИ»)
Технические бюллетени сервисных центров официальных дилеров
