Противотуманные фары на ВАЗ-2114 - модели лампочек, параметры, подбор, монтаж

Статья обновлена: 04.08.2025

Противотуманные фары – критически важный элемент внедорожного освещения для ВАЗ-2114, существенно повышающий видимость и безопасность в условиях плохой погоды.

Эта статья представляет полное руководство: разберём популярные типы ламп, проанализируем их технические параметры, дадим практические рекомендации по выбору, а также предоставим детальную инструкцию по монтажу и подключению своими руками.

Функциональное назначение противотуманных фар на ВАЗ-2114

Основная задача противотуманных фар (ПТФ) – обеспечение безопасного вождения в условиях ограниченной видимости. Они компенсируют недостатки штатного света фар, эффективно освещая дорожное полотно и обочину при тумане, сильном дожде, метели или пыльной завесе. Широкий горизонтальный луч с четкой верхней границей предотвращает отражение света от капель воды или снежинок, исключая эффект "световой стены".

Дополнительно ПТФ выполняют опознавательную функцию: делают автомобиль заметным для встречного и попутного транспорта. Их световой поток располагается ниже уровня основных фар (≈25-50 см от дороги), что исключает ослепление водителей через полупрозрачную пелену тумана. Их часто используют в дневное время как ходовые огни для повышения видимости машины.

Ключевые функции в сравнении:

Улучшение собственной видимости	Концентрированный пучок света подсвечивает дорогу под слоем тумана
Заметность для других	Яркие точки по бокам машины помогают оценить габариты и направление движения
Снижение ослепления	Низкое расположение и корректировка пучка минимизируют рассеивание света
Дополнительное освещение	Дублируют габаритные огни в сложных условиях

Эксплуатационные требования к ПТФ на ВАЗ-2114:

Дальность покрытия: не менее 40-60 м перед авто
Угол рассеивания: до 70° для подсветки обочины
Цвет фильтра: желтый или белый (по ПДД)

Галогенные лампы H1/NB4 для штатных туманок: технические параметры

Лампа H1/NB4 является галогенным световым элементом, специально разработанным для противотуманных фар ВАЗ-2114. Основное назначение – обеспечение чёткой световой границы и широкого пучка с улучшенным светораспределением в условиях плохой видимости.

Модель NB4 отражает улучшенную технологию конкретного производителя (например, Philips или Osram), сохраняя базовые параметры стандарта H1. Ключевые характеристики определяют надёжность и эффективность работы при экстремальных нагрузках.

Основные технические характеристики

Атрибут	Значения
Тип цоколя	H1 (1 контакт)
Рабочее напряжение	12 В
Мощность	55 Вт
Световой поток	~1500 лм
Цветовая температура	3100–3500K (бело-жёлтый спектр)
Ресурс службы	200-500 часов
Особенности NB4	Усиленная кварцевая колба Повышенная виброустойчивость Улучшенное рассеивание света

Важные примечания:

Индекс NB4 указывает на особое исполнение с защитой от грязи/вулканизации при соблюдении строгой геометрии пучка.
Номинальная мощность (55W) не требует дополнительного реле при установке в штатные фары.

Светодиодные лампы для ПТФ: плюсы и минусы модернизации

Замена штатных галогенных ламп в противотуманных фарах ВАЗ-2114 на светодиодные (LED) модели – популярный тюнинг. Основной аргумент сторонников: яркий белый свет (температура 5000-6500К) улучшает видимость при тумане, дожде или снеге за счет контрастной цветовой температуры. Потребление энергии снижается в 3-5 раз (обычно 10-15 Вт против 55 Вт), что разгружает генератор.

Критический минус – риск несоответствия типу фары. Штатные рефлекторные ПТФ ВАЗ-2114 оптимизированы под спиральные галогенные лампы с кривой светораспределения типа H8. Установка LED с произвольным расположением чипов часто дает слепящий блик и «прожекторный» эффект – свет не режет туман, а отражается от него стеной. Для корректной работы требуются лампы с сертификацией ECE R37 и идеальным позиционированием диодов относительно штатных нитей накаливания.

Сравнительные аспекты LED для ПТФ

Параметр	Плюсы	Минусы
Яркость потока	До 2200+ лм (vs. ~800 лм у H8)	Высокий риск ослепления встречных
Ресурс работы	~30 000 часов (против 500 часов у галогена)	Деградация диодов при перегреве (нужна вентиляция)
Подключение	Plug & Play (большинство моделей)	Ошибка CAN-bus без резисторов на дешевых лампах
Бюджет	Цена от 800 руб. за пару (модели low-end)	Качественные сертифицированные модели от 3000 руб.

Требования к световому пучку и цветовой температуре по ГОСТ

Согласно ГОСТ Р 41.48-2004 (аналог Правил ЕЭК ООН №48), противотуманные фары обязаны формировать асимметричный световой пучок с резкой верхней границей. Основной критерий – четкость светотеневой линии параллельно дорожному покрытию для предотвращения ослепления встречных водителей. Вертикальный угол распространения света не должен превышать 3–6° вверх от горизонтали, в то время как горизонтальный угол достигает 50–70° для максимального покрытия обочины и края проезжей части.

Цветовая температура излучения регламентируется ГОСТ 8769-75 и международными стандартами. Допустимы два варианта: белый свет (координаты цветности в области x=0.310–0.500, y=0.310–0.460) или селективный желтый (x=0.500–0.650, y=0.350–0.480). Запрещены синий, красный и другие оттенки. Значение цветовой температуры для белого света на практике должно находиться в диапазоне 2800–6000К, чтобы сохранить видимость в тумане без цветовых искажений.

Ключевые параметры пучка:

Горизонтальное рассеивание: 50–70° для покрытия обочин
Вертикальное ограничение: не более 6° выше горизонтали
Фокус светотеневой границы: отклонение не свыше 0,5°

Цветовые требования:

Допустимые цвета излучения: только белый или селективный желтый
Для белого: индекс цветопередачи Ra ≥ 60
Цветность лампы должна быть подтверждена сертификатом соответствия ECE R37

5 ключевых критериев выбора ламп в зависимости от эксплуатации

Главным определяющим параметром служит соотношение температуры света и погодных режимов: жёлтые лампы (2500-3000K) эффективны в дождь и туман, белые (4000-5000K) дают чёткую картинку в сумерках, а холодный свет (6000K+) актуален для комфортного восприятия в тёмное время.

Энергопотребление напрямую связано с типом цоколя: стандартные H1-H11 потребляют 55-65W (требуют контроля электропроводки), LED-лампы экономят до 80% энергии при аналогичной яркости, но нуждаются в контроллерах охлаждения для пиковых нагрузок.

Условия видимости: Жёлтый спектр (галоген H8, светодиод 3000K) – для тумана/снега; нейтральный белый (H11 LED 5000K) – для смешанных условий; холодный (6000K+ COB) – для ясных ночей
Регулярность использования: При частой эксплуатации выбирайте LED (ресурс 30,000+ часов), для эпизодических включений достаточно галогена (срок службы 500-1000 часов)
Особенности проводки: Мощность галогенки (55W) требует цепей с сечением от 1.5 mm², LED (15-25W) совместимы со штатной проводкой ВАЗ-2114 при наличии anti-flicker модуля
Тип освещения: Матричные LED дают равномерную заливку, галоген с рефлектором – чёткую границу луча, биксенон (H8) – максимальную дальность, но требует корректора фар
Требования к безопасности: LED с влагозащитой IP67 – для бездорожья, термостойкий керамический цоколь H11 – для перегруженной электросети, защитные колпаки – при установке HID-ламп

Перечень инструментов и расходников для самостоятельного монтажа

Для самостоятельной установки противотуманных фар на ВАЗ-2114 потребуется подготовить набор инструментов и расходных материалов. Отсутствие необходимых элементов затруднит процесс монтажа и подключения.

Правильный подбор гарантирует надежное крепление фар, герметичность соединений и корректную работу электрооборудования. Все пункты перечня обязательны к использованию для качественного результата.

Основные инструменты:

Комплект гаечных ключей (включая рожковые на 8, 10, 13 мм)
Отвертки (крестообразная и шлицевая)
Пассатижи
Кусачки для проводов
Кримпер для обжима клемм
Дрель или шуруповёрт с набором свёрл
Коронка по металлу Ø25-30 мм (для вырезания отверстий в бампере)
Маркер
Фонарик

Расходные материалы:

Комплект противотуманных фар для ВАЗ-2114 (соответствующих выбранному типу ламп)
Проводка для ПТФ (сечение 1.5-2.5 мм², длина ~4 метра)
Реле включения ПТФ (4-контактное)
Предохранитель (15-20 А)
Изолента (термоусадочная рекомендуется)
Набор клемм для соединения проводов («мама», «папа», кольцевые)
Пластиковые клипсы или хомуты для фиксации проводов
Болты, шайбы и гайки для крепления фар (часто идут в комплекте)
Водостойкий герметик (для дополнительной защиты соединений)

Тип элемента	Важные рекомендации
Проводка	Используйте многожильные медные провода в двойной изоляции. Желательно разного цвета для «+» и «-».
Реле и предохранитель	Размещайте в моторном отсеке после штатного блока предохранителей.

Поэтапная установка и крепление блоков ПТФ в бампер

Подберите подходящие противотуманные фары (ПТФ) для модели ВАЗ-2114, учитывая форму посадочных мест в бампере. Убедитесь в наличии крепежных элементов из комплекта (скобы, винты, фиксаторы) и совпадении монтажных отверстий.

Снимите передний бампер автомобиля для удобства работы: открутите винты крепления в колесных арках, снимите гайки под капотом и демонтируйте фиксаторы в нижней части. Демонтированный бампер разместите на чистой ровной поверхности.

Сверление отверстий:
- Отметьте центры будущих отверстий под ПТФ согласно шаблону из комплекта или заводской разметке
- Просверлите отверстия под крепеж дрелью с коронкой подходящего диаметра
- Зачистите неровности по краям отверстий
Крепление корпуса фар:
- Вставьте металлические скобы-держатели в монтажные проушины бампера
- Зафиксируйте корпус ПТФ через скобы винтами из комплекта
- Отрегулируйте угол наклона фар (при наличии регулировочных винтов)
Установка электропроводки:
- Проденьте провода питания через технологические отверстия в бампере
- Закрепите проводку пластиковыми хомутами за конструкционные элементы
- Изолируйте места соединения клемм изолентой или термоусадочной трубкой

Проверьте прочность крепления фар механическим воздействием (легким нажатием). Соберите конструкцию в обратном порядке: установите бампер на автомобиль, зафиксировав все винты и клипсы. Подключите электроразъемы к штатной проводке через реле согласно схеме монтажа.

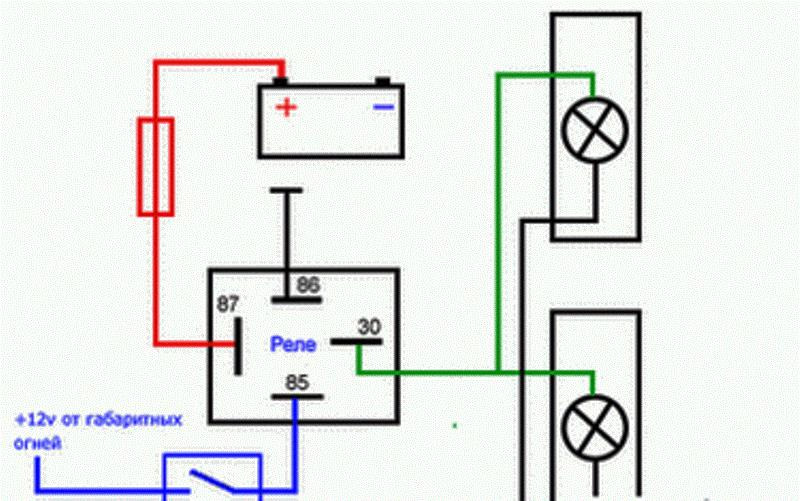

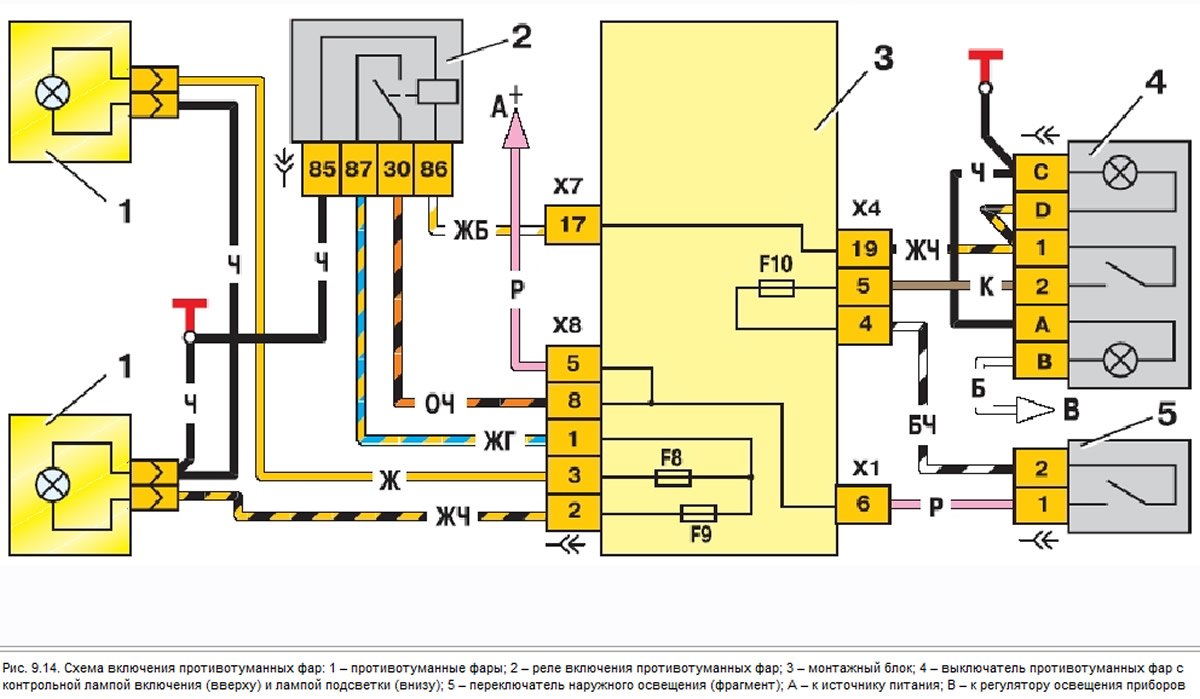

Схема подключения к реле и цепи питания с предохранителем

Подключение туманок к реле и питанию через предохранитель – обязательное требование для безопасной эксплуатации. Плюсовой провод от аккумулятора подключается к силовому выводу реле (обозначается 30), при этом в разрыв цепи вставляется предохранитель номиналом 15–20А. Управляющий сигнал от подключается к контакту 86 реле, а масса цепи (контакт 85) фиксируется на кузове автомобиля. Питание на фары подаётся с выхода реле (контакт 87) через отдельный провод.

Предохранитель устанавливается максимально близко к АКБ на расстоянии не более 20 см. Для соединения используйте клеммники или пайку с обязательной термоусадкой. Питчи цепи подключайте непосредственно к лампочкам туманок через стандартные разъёмы фар, избегая скруток. После монтажа проверьте срабатывание реле при включении кнопки ПТФ и плотность фиксации всех контактов.

Ключевые элементы схемы:

Источник питания: АКБ → предохранитель → контакт 30 реле
Управление: Кнопка ПТФ → контакт 85 реле
Сигнальная цепь: Минус на кузов → контакт 86 реле
Выход на фары: Контакт 87 реле → разъёмы ламп

Важно! Сечение проводов: питание АКБ-реле – не менее 2.5 мм², фары – от 1.5 мм².

При подключении управления используйте провод 0.75 мм² для предотвращения ложных срабатываний
