КПП Лада Гранта - варианты, описание, обслуживание и ремонт

Электронный блок управления автоматической коробкой передач

Электронный блок управления (ЭБУ, также известный как "мозги" АКПП) является ключевым компонентом автоматических трансмиссий на Lada Granta. Этот контроллер, используемый преимущественно в вариантах с роботизированной механической коробкой передач (АМТ), отвечает за слаженное взаимодействие гидравлики сцепления и механизма переключения передач. Работая в постоянном диалоге с двигателем и другими системами автомобиля через CAN-шину, ЭБУ определяет оптимальные моменты и скорость переключений.

Размещается ЭБУ АКПП обычно в подкапотном пространстве или салоне, защищенный корпусом. Для принятия точных решений он непрерывно анализирует данные от множества датчиков: положения селектора, скорости автомобиля, частоты вращения коленвала и промежуточного валов, выжатого сцепления, положения вилок выбора передач, а также педали газа. Исполнение его команд (сжатие/размыкание сцепления, перемещение штоков передач) осуществляется соленоидами и сервоприводами гидравлического блока.

Характеристики и неисправности ЭБУ АКПП Гранты

• Функции: Подбор передачи по скорости и нагрузке; адаптивное обучение под стиль вождения; программная защита от перегрева/перегрузок; самодиагностика и аварийный режим.
• Типичные неисправности:
  • Ошибки CAN-обмена с другими блоками
  • Сбои в работе соленоидов гидроблока
  • Плохой контакт в разъемах/ожогах проводки
  • Физические повреждения контроллера (влажность, удары)
  • Устаревшее/поврежденное ПО

Рекомендации по диагностике и ремонту ЭБУ АКПП Гранты

Диагностика всегда начинается со считывания кодов неисправностей (DTC) через OBD-II разъем специализированным сканером (поддерживающим протоколы Lada). Важно проверять не только ошибки ЭБУ, но и его корректную "переписку" с блоком управления двигателем (ЭБУ ДВС). Требуется последовательно исключить проблемы в периферии (датчиках, проводке, гидроблоке) перед заключением о выходе блока из строя.

Советы по обслуживанию и ремонту:

1. Верификация питания: Проверьте напряжение питания и "массы" ЭБУ мультиметром согласно сервисной документации. Скачки напряжения часто провоцируют сбои.
2. Осмотр проводки и контактов: Внимательно исследуйте разъемы, колодки и жгуты на предмет окислов, обрывов, переломов и следов перегрева. Очистите контакты.
3. Тестирование периферии: Измерьте сопротивления датчиков и исполнительных механизмов (соленоидов) на предмет короткого замыкания или обрыва.
4. Используйте запчасти с VIN: Если ЭБУ подлежит замене, подбирайте строго по VIN автомобиля – блоки могут различаться версиями ПО и "железа".
5. Программирование: Новый ЭБУ требует регистрации и адаптации в системе автомобиля с помощью спецоборудования (дилерское ПО или профессиональные сканеры). Обнуляется процедура обучения актуаторов.
6. Ошибка актуатора заднего хода: Распространенная проблема Гранты с АМТ – ошибка P0504 (Е0516) часто вызвана износом датчика конца штока или загрязнением привода. Проверьте состояние механики перед заменой ЭБУ.

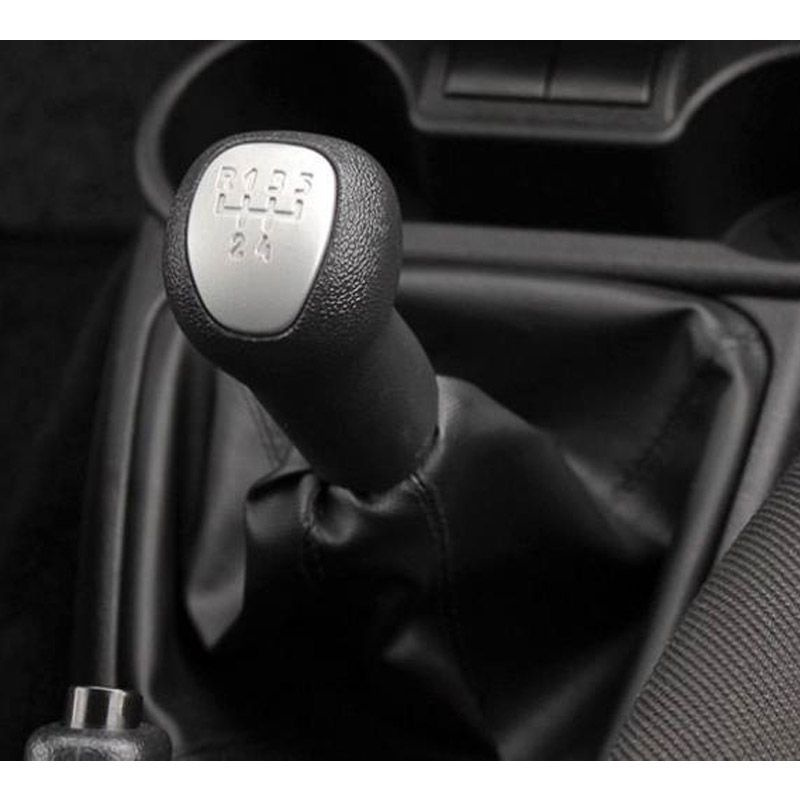

Схема переключения передач и расположение рычага

Селектор переключения передач на Ладе Гранте расположен на центральном тоннеле между передними сиденьями. Для механической коробки используется напольный рычаг с классической Н-образной схемой, а для автоматической – рычаг с фиксированными позициями P-R-N-D.

В 5-ступенчатой МКПП включение задней передачи требует дополнительной блокировки: необходимо поднять фиксатор под рукояткой или утопить специальное кольцо. Ручное переключение АКПП осуществляется касанием селектора влево/вправо из режима "D" без нажатия кнопки.

Стандартные положения для МКПП:

Важные особенности:

• Нейтраль обнаруживается по свободному качанию рычага "вправо-влево"
• Плавающее переключение при тяге вперед может указывать на износ шарнира кулисы
• Лязг при включении задней передачи – симптом неполного выключения сцепления

Распространенные ошибки:

1. Резкое трогание на высоких оборотах ведет к пробуксовке и деформации фрикционов
2. Перегазовка перед включением нерядовых передач (3–5) сокращает ресурс синхронизаторов
3. Постановка в "P" АКПП до полной остановки провоцирует поломку блокиратора парковки

Приводы управления КПП: тросы и кулисы

В механических коробках передач Lada Granta используются два типа приводов переключения: тросиковый (на поздних модификациях, включая FL) и кулисный (характерен для ранних выпусков и модели "норма"). В обоих случаях именно эти системы преобразуют движение рычага в салоне в перемещение штоков выбора передач на самой коробке. Надежность и четкость переключений напрямую зависят от исправности данных узлов.

Тросовый привод состоит из гибких стальных тросов в защитной оболочке, соединяющих рычаг с селектором на КПП. Главные плюсы – меньшие вибрации в салоне и снижение шума. Кулисный привод – это система жестких рычагов и шарниров ("тяги"), передающая усилие более напрямую. Его ценят за "прямоточность" и ощутимую обратную связь, но он может создавать дрожание рычага и шум.

Характеристики и сравнение

Распространенные проблемы и ремонт

• Люфт рычага (для кулисы): Основная причина – износ шаровых наконечников тяг кулисы или фиксаторов на КПП и кузове. Требуется их замена.
• Трудное/нечеткое включение передач (для обоих): Возможен износ пластиковых или металлических втулок (серёжек) на тросах или кулисных шарнирах, закусывание тросов (особенно при загрязнении/потере смазки), обрыв или растяжение троса. Диагностика и замена дефектных элементов.
• Самопроизвольное выключение передачи (кулиса): Частая причина – неполное включение из-за люфтов в сочленениях кулисы или проблемы с механизмом выбора передач. Требуется диагностика и регулировка привода.
• Деревянный или туго ходящий рычаг (трос): Сигнализирует о повреждении оболочки троса, его перетирании или засорении. Необходима замена троса в сборе.

Советы по регулировке и обслуживанию

1. Тросовый: Замена троса проще (часто без демонтажа рычага или воздухозаборника). Люфт регулируется гайками на их наконечниках (у рычага и на КПП). Перед регулировкой убедитесь в целостности пластиковых втулок.
2. Кулисный: Проверяйте затяжку гаек крепления кулисы к КПП и к кузовному кронштейну. Возможна регулировка схождения тяг для точности положения "нейтрали". Обязательно обслуживайте шаровые шарниры кулисы – чистка и смазка литолом продлит ресурс.
3. Общее: При любой проблеме с включением/выключением начинайте с визуального осмотра узлов привода и проверки люфтов. Регулируйте привод только согласно сервисной инструкции (например, с помощью калибровочных пинов для фиксации штоков КПП). Используйте только оригинальные детали или качественные аналоги при замене.

Важно: Неправильная регулировка привода может привести к невозможности выбрать нужную передачу или повреждению механизмов КПП. При сложных работах предпочтительнее обращение к специалистам.

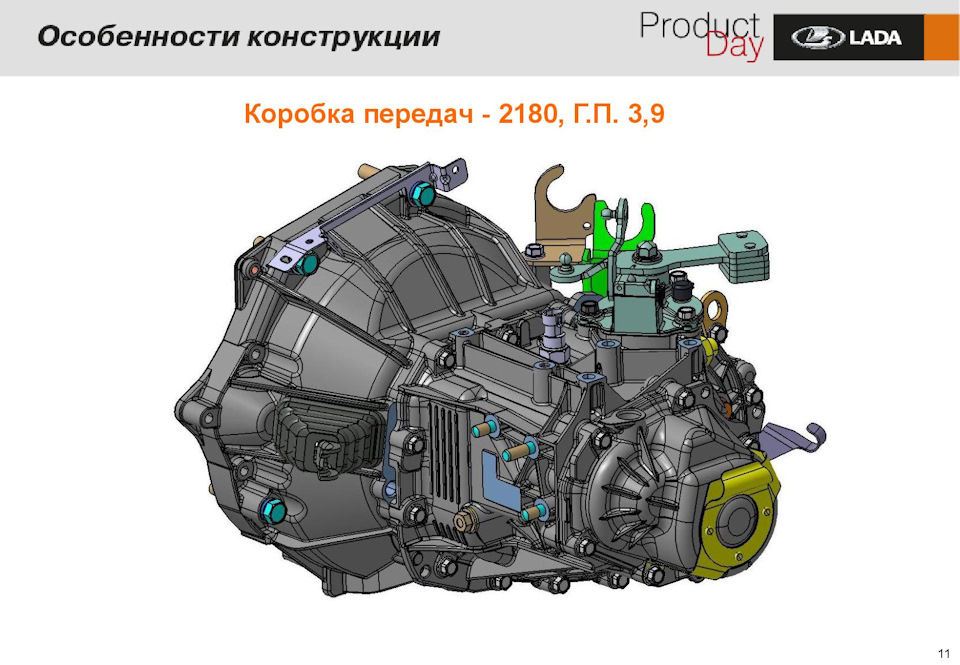

Визуальное отличие КПП 2180 от КПП 2181

Отличить коробку передач модели 2180 от модели 2181 внешне можно по нескольким ключевым элементам конструкции. Основная разница очевидна при осмотре задней части картера коробки.

Самый надежный ориентир – расположение и тип датчиков. Инжекторная КПП 2181 в сборе с рычагом переключения и механизмом выбора передач оснащена специальным технологическим отверстием под датчик скорости. Этот датчик отсутствует у карбюраторной версии КПП 2180.

Характеристики разницы:

• КПП 2180 (карбюраторные двигатели):
  • Большое прямоугольное окошко для механического тросика спидометра на задней части картера.
  • Отсутствие монтажного места (отверстия) под электрический датчик скорости.
• КПП 2181 (инжекторные двигатели):
  • Круглое отверстие с резьбой (находится в том же месте картера) под установку электрического датчика скорости.
  • Полностью отсутствует прямоугольное окошко для привода тросика спидометра.

Важно:Внешняя конфигурация картеров, крепежные элементы, общие габариты и форма основной части коробок идентичны или минимально различимы. Перепутать модели легко, поэтому первичное внимание всегда уделяйте наличию/отсутствию отверстия под датчик скорости и "окошка".

Габаритные размеры и вес механической трансмиссии

Механическая коробка передач Лады Гранты имеет следующие габаритные размеры: длина составляет приблизительно 410–425 мм, ширина варьируется в пределах 520–540 мм, а высота достигает 350–365 мм. Конкретные параметры могут незначительно отличаться в зависимости от модификации КПП (2180 или 2181) и года производства. Корпус выполнен из алюминиевого сплива, что обеспечивает снижение общей массы агрегата.

Вес трансмиссии в сборе колеблется от 32 до 36 кг при условии полной заправки масла и комплектации сцеплением. Этот показатель включает массу корпуса, шестеренчатых блоков, дифференциала и первичного/вторичного валов. Для точного позиционирования при монтаже используются установочные отверстия диаметром 10 мм и 12 мм по осям крепления к двигателю и кузовным элементам.

• Крепежные точки: 4 болта М12 к двигателю + 3 опоры к кузову
• Монтажный зазор: 20–25 мм между КПП и радиатором
• Транспортировочная тара: деревянные поддоны 600×400 мм (макс. 2 агрегата)

Внимание: Перед подъемом демонтировать рычаг переключения и датчик заднего хода!

Срок службы синхронизаторов при правильной эксплуатации

Синхронизаторы в коробке передач Лады Гранты рассчитаны на 150 000–200 000 км пробега при соблюдении регламента эксплуатации. Их ресурс напрямую зависит от качества трансмиссионного масла, отсутствия перегрузок и грамотного переключения передач. Преждевременный износ возникает при игнорировании техники синхронизации, использовании некондиционной смазки или механических перегрузках коробки.

Для достижения максимального срока службы исключите неполное выжимание сцепления и переключения "через силу". Удерживайте селектор в нейтрали 1–2 секунды при переходе с высшей передачи на низшую – это позволяет кольцам синхронизаторов выровнять скорости шестерен без экстремальных нагрузок. Замена масла строго по регламенту (каждые 75 000 км) предотвращает заклинивание блокирующих муфт.

Ключевые правила для продления ресурса

• Холодный пуск: первые 5 км избегайте режимов выше 3000 об/мин и быстрых переключений
• Буксировка: исключите движение на передаче при выключенном моторе
• Реверс: полная остановка автомобиля перед включением задней передачи

Диагностика износа: гудит или "хрустит" только на одной передаче, проблемы с включением.

Диагностика неисправностей по посторонним звукам

Посторонние шумы в коробке передач Лады Гранты – прямой индикатор потенциальных неполадок. Четкая идентификация типа звука (скрежет, гул, стук, шуршание), момента возникновения (при запуске, переключении, на определенных скоростях) и связи с нагрузкой критична для точной диагностики. Игнорирование этих симптомов ведет к прогрессирующим повреждениям и дорогостоящему ремонту.

Ниже систематизированы характерные звуки, их вероятные причины и необходимые действия для локализации проблемы. Перед углубленной диагностикой исключите сторонние факторы: износ ШРУСов, ступичных подшипников, неисправности сцепления и проверьте уровень/качество трансмиссионного масла – их последствия часто имитируют "коробочные" шумы.

Характер звуков и соответствующие неисправности

Сложности включения передач: частые причины

Проблемы с переключением передач на Ладе Гранта – распространённая неисправность, возникающая из-за износа деталей трансмиссии или нарушения регулировок. Игнорирование симптомов приводит к ускоренному разрушению синхронизаторов, шестерён и поломке привода сцепления.

Активнее всего трудности проявляются на холодную или под нагрузкой: передачи не включаются с первого раза, требуется двойной выжим сцепления либо слышен характерный хруст при переключении. Основные причины классифицируются по ключевым узлам.

1. Неисправности сцепления

   • Завоздушивание гидропривода (требует прокачки системы)
   • Износ диска сцепления или выжимного подшипника
   • Подтёк рабочего цилиндра сцепления

2. Коробка передач

   • Низкий уровень / некондиционная смазка в картере КПП
   • Износ или разрушение синхронизаторов (чаще 1-й и 2-й передач)
   • Деформация штока переключения или вилки переключения передач
   • Неисправность подшипников первичного/вторичного вала

3. Механизм выбора передач

   • Люфт троса переключения передач или его обрыв (NA=начиная с 2018 года меняется конструкция)
   • Деформация тяг кулисы КПП
   • Загрязнение, заклинивание шарниров рычага переключения

4. Другие факторы

   • Перекос силового агрегата (износ опор двигателя)
   • Механический износ направляющей втулки троса
   • Нарушение регулировки свободного хода педали сцепления

Самостоятельная регулировка троса сцепления

Неправильная регулировка троса сцепления приводит к пробуксовке или неполному выключению сцепления, что вызывает ускоренный износ дисков и корзины. Основные признаки необходимости настройки: педаль сцепления "проваливается" при резком нажатии, высокий или низкий ход педали, рычаг переключения передач перемещается с усилием при выжатом сцеплении.

Регулировка выполняется путем изменения длины наружного троса через резьбовую муфту на наконечнике возле вилки выжимного подшипника. Для работы потребуются плоскогубцы или ключи на 10 и 13, а также контрольный щуп толщиной 1–2 мм для замера свободного хода вилки.

Пошаговая процедура регулировки

1. Установите автомобиль на ровную поверхность, зафиксируйте колёса противооткатными упорами.
2. Откройте капот и найдите регулировочную муфту троса в районе верхней части двигателя.
3. Ослабьте контргайку на муфте ключом на 13, удерживая муфту ключом на 10 от проворачивания.
4. Измерьте люфт вилки выжимного подшипника: свободный ход должен составлять 1–2 мм (точное значение уточняйте в мануале вашей модификации).
5. Поворачивайте регулировочную муфту для увеличения/уменьшения натяжения троса:
   • По часовой стрелке – уменьшает люфт вилки
   • Против часовой стрелки – увеличивает люфт
6. Затяните контргайку после достижения правильного зазора, удерживая муфту неподвижно.

Контроль корректности: запустите двигатель, выжмите сцепление и попробуйте включить заднюю передачу. Плавное включение без скрежета подтверждает правильность регулировки. При появлении шумов или затруднений в переключении повторите процедуру, проверяя зазор щупом.

Важные замечания: Избегайте чрезмерного натяжения троса – это провоцирует деформацию вилки и преждевременный отказ выжимного подшипника. Регулируйте сцепление на холодном двигателе, так как тепловое расширение элементов влияет на зазоры. Проверяйте состояние опорной втулки и наконечника троса на вилке: износ этих деталей делает регулировку неэффективной.

Проверка уровня масла в МКПП без смотровой ямы

Проверка уровня трансмиссионного масла в механической коробке передач (МКПП) Лады Гранты возможна даже при отсутствии смотровой ямы или подъёмника, хотя требует повышенной осторожности и соблюдения мер безопасности. Манипуляции производятся через доступ к контрольной пробке на самой коробке, расположенной на её боковой поверхности.

Предварительно прогрейте коробку: совершите поездку 10–15 км, чтобы масло достигло рабочей температуры (~60°C). Установите автомобиль на максимально ровную поверхность и зафиксируйте его ручным тормозом. Используйте противооткатные упоры под колёса для предотвращения движения.

Пошаговая процедура проверки:

1. Безопасный доступ: Поднимите капот и снимите воздушный фильтр в сборе ("кастрюлю"), чтобы освободить пространство над МКПП. Отложите демонтированные детали в сторону.
2. Локализация пробок:
   • Заливная пробка (верхняя): Гайка на 17, расположена на левой боковой стенке КПП, ближе к корпусу воздушного фильтра.
   • Контрольная пробка (боковая): Гайка на 17 или шестигранник, находится примерно на уровне оси полуосей (обратите внимание на след стартовой краски для идентификации).
3. Проверка уровня:
   1. Протрите начисто область вокруг контрольной пробки ветошью.
   2. Ключом или головкой выверните контрольную пробку (расположена вертикально на корпусе КПП).
   3. Оптимальный уровень: масло должно находиться заподлицо с нижней кромкой отверстия – возможно незначительное вытекание 1–2 капель.
   4. Если масло не появилось – требуется доливка.
4. Доливка масла:
   • Выверните заливную пробку сверху КПП.
   • Через чистую пластиковую воронку с гибким шлангом (диаметром 8–10 мм) заливайте масло до его вытекания из контрольного отверстия.
   • Используйте только рекомендованные масла: 75W-80 GL-4 или 80W-85 GL-4.

Ключевые риски при отсутствии ямы:

• Ограниченный обзор: используйте переносную лампу для точного позиционирования пробок.
• Опасность парафинизации: проверка на холодном масле даст ложный заниженный результат.
• Утечка масла: при перекосе автомобиля велик риск преждевременного вытекания масла через контрольное отверстие.

Требования безопасности:

• Работайте только в защитных очках и перчатках.
• Избегайте контакта горячих элементов системы выпуска с кожей (температура после прогрева превышает 100°C).
• Приподнимайте автомобиль домкратом ТОЛЬКО в качестве временной меры. Устанавливайте страховочную стойку или деревянный брус под порог.

Последовательность смены трансмиссионной жидкости

Убедитесь, что автомобиль стоит на ровной поверхности. Поднимите переднюю часть автомобиля и надежно установите его на опоры («козлы»). Снимите левое переднее колесо для удобства доступа к сливной пробке. Приготовьте чистую емкость достаточного объема (не менее 2 литров) для слива старой жидкости. Обязательно прогрейте коробку передач до рабочей температуры, проехав несколько километров.

Найдите сливную пробку картера коробки на передней части картера. Обычно она находится ниже приводного вала левого колеса и помечена гранями «под ключ». Аккуратно открутите пробку гаечным ключом – будьте готовы к быстрому сливу горячей жидкости в подставленную емкость. Дождитесь полного стекания масла.

Подготовка к заливке новой жидкости

1. Осмотр сливной пробки: Очистите сливную пробку от металлической стружки и мусора на магните. Проверьте состояние уплотнительного кольца. Сильно изношенное кольцо требует замены!
2. Очистка сливного отверстия: Тщательно очистите резьбу сливного отверстия от загрязнений остатков старой жидкости.
3. Уплотнение пробки: Нанесите тонкий слой герметика на уплотнительное кольцо (или резьбу пробки) для предотвращения утечек.
4. Завершение слива: Заверните сливную пробку на место и затяните с моментом, указанным в руководстве (обычно около 35 Нм).

Процедура заливки новой жидкости

1. Открытие заливной горловины: Перейдите к заливной пробке на левой стороне КПП, обычно расположенной выше приводного вала и ниже стартера. Открутите ее ключом соответствующего размера (чаще на "12").
2. Подготовка шланга: Наденьте чистый пластиковый шланг малого диаметра (длиной около 50 см) на носик бутылки новой трансмиссионной жидкости 75W-80 GL-4.
3. Заливка: Вставьте второй конец шланга в заливное отверстие КПП таким образом, чтобы цельнокорпусной тройник находился строго внизу вертикального положения. Медленно вливайте масло из бутылки.
4. Контроль уровня: Продолжайте заливать жидкость до тех пор, пока она не начнет вытекать из заливного отверстия струйкой без пузырей воздуха.
5. Завершение заливки: Быстро уберите шланг из отверстия и плотно заверните чистую заливную пробку с новым уплотнительным кольцом, затягивая моментом (~45 Нм). Установите колесо обратно и опустите автомобиль.

Важно: Никогда не заполняйте трансмиссию через сливное отверстие или контрольную (индикаторную) пробку уровня ("щучку")! Заливка производится исключительно через заливное отверстие до вытекания свежей жидкости из него при установке тройника в вертикальное положение.

Замена сальников первичного и вторичного валов

Признаками износа сальников коробки передач Лада Гранта являются масляные пятна под сцеплением и утечка трансмиссионной жидкости из зоны крепления коробки. Замена обоих сальников проводится исключительно после демонтажа коробки передач с автомобиля - нарушение этого требования гарантирует некачественный результат и повторные течи.

Перед началом работ подготовьте новые сальники GM-2120-1700087 (первичный вал) и GM-2120-1700096 (вторичный вал), очиститель карбюратора, герметик Loctite 574, пластиковую наставку для запрессовки диаметром 40 мм, а также стандартный набор инструментов включая торцевые головки на 17, трансмиссионное масло GL-4 и ветошь.

Последовательность работ при замене

1. Демонтаж сальников:
   • Отверткой с плоским жалом аккуратно подденьте резиновый уплотнитель
   • Извлеките металлическую обойму сальника без повреждения посадочного места
   • Удалите остатки герметика пластиковым скребком
2. Подготовка поверхностей:
   • Обработайте стыки корпуса очистителем карбюратора
   • Обезжирьте посадочные места синтетической салфеткой
   • Нанесите тонкий слой герметика на внешний диаметр новых сальников
3. Установка:
   • Смажьте внутреннюю кромку сальника трансмиссионным маслом
   • Равномерно запрессуйте элемент пластиковой наставкой до опускания в канавку
   • Контролируйте параллельность посадки относительно плоскости картера

После сборки обязательно проведите тест работы коробки: запустите двигатель при выжатом сцеплении, последовательно включите все передачи в статическом режиме, затем проверьте отсутствие протечек под машиной после 10 км пробега.

Демонтаж коробки передач в условиях гаража

Перед началом демонтажа коробки передач Лада Гранта подготовьте рабочее пространство: нужны смотровая яма, эстакада либо подъемник, набор инструментов (головки, трещотка, вороток, пассатижи, съемник ступицы привода, возможно ключ на 17 для растяжек АКПП). Обязательно отсоедините массовый провод от клеммы «–» аккумуляторной батареи для исключения коротких замыканий.

Слейте масло из коробки передач через сливную пробку в поддоне КПП, предварительно прогрев агрегат до рабочей температуры для лучшего стекания. Снимите воздушный фильтр в сборе, защиту двигателя (при наличии) и при необходимости элементы выпускной системы (штаны), мешающие доступу к узлам крепления КПП, а также стартер. Отсоедините провода датчиков (скорости, заднего хода) и штекер цепи подогрева.

Ключевые этапы демонтажа

1. Отсоединение рычага переключения передач / тросов:
   • В салоне снимите обивку тоннеля пола.
   • Для МКПП: Отогните стопорные пластины и отсоедините тросы переключения передач и выбора передач от рычага КПП. Освободите тяги привода от кулисы на корпусе коробки.
   • Для АКПП: Ослабьте гайки крепления троса управления селектором к коробке и отсоедините его.
2. Снятие привода передних колес (ШРУС):
   • Вывесите перед автомобиля, снимите передние колеса.
   • Открутите гайки шарниров равных угловых скоростей (ШРУС) на ступицах.
   • С помощью съемника выпрессуйте оба внутренних ШРУСа из коробки передач. Зафиксируйте приводы так, чтобы не повредить пыльники.
3. Поддержка двигателя и снятие опор КПП:
   • Установите деревянный брусок или специальную подставку под поддон двигателя для предотвращения его провисания.
   • Отверните болты крепления реактивной тяги двигателя к КПП (при наличии).
   • Полностью открутите верхние и нижние болты крепления левой (водительской) опоры коробки к кузову и кронштейну КПП. Снимите опору.
4. Отсоединение КПП от двигателя:
   • Зафиксируйте коробку передач снизу с помощью телескопической подставки или домкрата с деревянной проставкой для защиты картера.
   • Постепенно и равномерно открутите все болты крепления коробки к блоку цилиндров двигателя (сохраняйте схему их расположения, так как длины могут отличаться!).
   • Аккуратно отведите коробку передач назад по направляющим штифтам, отделяя ее от двигателя, контролируя положение первичного вала (МКПП) или гидротрансформатора (АКПП).
5. Снятие коробки передач:
   • Медленно и равномерно опустите телескопическую подставку (домкрат) с коробкой передач, одновременно следя, чтобы агрегат не цеплялся за элементы кузова.
   • Извлеките КПП из-под автомобиля через смотровую яму или сдвинув с подставки.

Важные замечания: При отводе МКПП избегайте провисания первичного вала внутри сцепления. Для АКПП контролируйте положение гидротрансформатора – он должен остаться в корпусе коробки. Маркируйте провода и разъемы перед отсоединением. Используйте помощника для страховки при манипуляциях с тяжелым агрегатом.

Ремонт подшипников КПП: признаки износа и технология

Шум при работе КПП – первый сигнал неисправности подшипников. На Ладе Гранте проявляется гулом, воем или металлическим лязгом, усиливающимся с ростом скорости. На нейтральной передаче шум сохраняется, но может меняться при выжиме сцепления. Вибрация на рычаге КПП и затрудненное включение скоростей также указывают на проблему. Особое внимание – подшипникам первичного и вторичного валов, чей износ критичен для всей трансмиссии.

Подтекание трансмиссионного масла через сальники часто сопровождает разрушение подшипников из-за повышенного люфта валов. При визуальном осмотре снятой коробки признаками дефекта являются задиры на дорожках качения, выработка сепаратора, потемнение металла или заедание при вращении. Для замены обязательна полная разборка КПП с использованием гидравлического пресса и специнструмента.

Технология замены подшипников:

1. Демонтаж КПП: снимите коробку с автомобиля, предварительно отсоединив рычаги, тросы, приводы ШРУС и электропроводку. Слейте масло.
2. Разборка коробки:
   • Открутите крышку сцепления и заднюю крышку КПП
   • Извлеките дифференциал, валы переключения и вилки
   • Снимите стопорные кольца и шестерни
3. Выпрессовка подшипников:
   • Используйте съемник Г-образного типа или гидропресс
   • Демонтируйте дефектные подшипники с первичного, вторичного валов и дифференциала
   • Очистите посадочные места от загрязнений
4. Установка новых подшипников:
   • Прогрейте новые подшипники до 80-100°C
   • Запрессуйте их строго перпендикулярно с помощью оправки
   • Проверьте легкость вращения валов рукой
5. Сборка и регулировка:
   • Установите все детали с новыми сальниками и стопорными кольцами
   • Отрегулируйте зацепление шестерен контролем пятна контакта
   • Проверьте осевые люфты валов (не > 0,1 мм)
6. Монтаж на автомобиль: заполните свежим маслом GL-4 (75W-90) до контрольного отверстия, проведите пробную поездку с проверкой шумов на всех передачах.

Рекомендации: используйте оригинальные подшипники от производителя BRT или SNR. При замене одного подшипника меняйте комплектом все родственные узлы вала. Контролируйте момент затяжки болтов крышек (24-26 Н·м).

Устранение течи масла из картера коробки передач Лада Гранта

Первый шаг – точная диагностика места протечки. Тщательно удалите масляные загрязнения с картера трансмиссии и сопряженных деталей, затем запустите двигатель. Наблюдайте за появлением свежей течи в зоне стыка поддона с картером, проверьте целостность сальников приводов и состояние сливной/заливной пробок.

Исключите простые причины: удостоверьтесь в надежной затяжке сливной пробки (момент 44–45 Н·м) и отсутствии дефектов на ее уплотнительном кольце, осмотрите герметичность подкапотного масляного щупа и его колодца. Повреждения резьбы в монтажных отверстиях также провоцируют утечки.

Основные этапы ремонта

• Слейте трансмиссионное масло и демонтируйте поддон.
• Удалите старую прокладку и картерный герметик (если применялся), зачистите привалочные плоскости до металлического блеска растворителем.
• Замените прокладку поддона на новую (оригинальная деталь – ключевое!). При отсутствии прокладки нанесите тонкий слой анаэробного трансмиссионного герметика.
• Обязательно затягивайте болты крест-накрест в три этапа с моментом 13–16 Н·м

Критические ошибки:

• Перетяжка болтов, приводящая к короблению поддона
• Использование неподходящих герметиков (например, типа "суперклей")
• Установка деформированного или поврежденного поддона

1. После сборки залейте рекомендованное масло (например, 75W-80 GL-4)
2. Проверьте уровень масла в процессе работы двигателя.
3. Повторно осмотрите картер через 50–100 км пробега на отсутствие подтеканий.

Регулировка штока выбора передач на снятой КПП

Перед регулировкой убедитесь, что коробка передач надежно зафиксирована на верстаке в рабочем положении. Очистите шток выбора передач и смежные детали от загрязнений, проверьте отсутствие механических повреждений на вилках переключения и сухарях селектора.

Ослабьте контргайку фиксирующей пластины штока при помощи ключа на 13 мм. Снимите пластину вместе с пружинной шайбой – теперь шток свободно перемещается в продольной плоскости. Подготовьте калибровочные щупы толщиной 0,7–0,8 мм для измерения технологического зазора.

Последовательность регулировочных операций

Выполните следующие действия для юстировки положения штока:

1. Переведите шток в нейтральное положение (центральная позиция между 3–4 и 1–2 передачами)
2. Зафиксируйте фиксаторы задней и передней передач отверткой через предусмотренные технологические отверстия в картере КПП
3. Вставьте щуп между упорной шайбой штока и внутренней стенкой картера для создания зазора строго 0,7–0,8 мм
4. Поворачивая регулировочную втулку торцовой головкой, добейтесь равномерного контакта щупа с обеих сторон штока

Удерживая регулировочную втулку от проворачивания, затяните контргайку с моментом 12–15 Н∙м. Проверьте легкость хода штока при поочередном включении всех передач – перемещения должны быть плавными без заеданий. Важно: повторно замерьте зазор после фиксации гайки – отклонение более 0,1 мм требует повторной регулировки.

Диагностика датчиков АКПП мультиметром

Для проверки датчиков автоматической коробки передач Лады Гранта потребуется мультиметр, способный измерять сопротивление, постоянное/переменное напряжение и силу тока. Перед началом диагностики отсоедините минусовую клемму АКБ для безопасности. Определите расположение целевого датчика в моторном отсеке (основные: датчик скорости, положения селектора, температуры масла) согласно схеме в технической документации.

Очистите контакты разъёма датчика от загрязнений специальным очистителем. Проверьте целостность проводки: осмотрите изоляцию на предмет трещин и надрывов, убедитесь в отсутствии окислов или коррозии на клеммах. Подключите щупы мультиметра согласно электрической схеме датчика, предварительно изучив эталонные параметры сопротивления и напряжения в сервисном мануале для вашей модификации АКПП.

Процедура проверки основных типов датчиков

1. Датчик скорости (выходного вала):
   • Переключите мультиметр в режим измерения переменного напряжения (ACV)
   • Поднимите приводные колёса на подставки, запустите двигатель
   • Включите передачу (D или R) при вывешенных колёсах
   • Снимите показания между сигнальным проводом и массой – напряжение должно расти с увеличением скорости вращения
2. Датчик положения селектора (TPS):
   • Установите мультиметр в режим измерения сопротивления (Ω)
   • Подключитесь к контактам датчика при выключенном зажигании
   • Поочерёдно переключайте рычаг селектора во все позиции
   • Сравните показания сопротивления для каждого положения с заводскими значениями
3. Датчик температуры трансмиссионной жидкости:
   • В режиме сопротивления (Ω) подключите щупы к выводам датчика
   • Погрузите чувствительный элемент датчика в ёмкость с маслом
   • Нагревайте жидкость, контролируя термометром
   • Сверьте изменение сопротивления при 20°C, 40°C, 80°C с таблицей в мануале

Критерии оценки: Отклонение показаний свыше 15% от номинала или обрыв цепи свидетельствуют о неисправности. При проверке цепей питания датчиков мультиметр в режиме вольтметра должен фиксировать стабильные 5В либо 12В (в зависимости от типа датчика) при включённом зажигании.

После замены дефектного датчика выполните адаптацию узла через диагностический разъём OBD-II с помощью сканера, поддерживающего протоколы LADA. Убедитесь в отсутствии ошибок в памяти ЭБУ коробки передач после пробной поездки.

Адаптация автоматической коробки после ремонта

После замены компонентов или капитального ремонта АКПП на Lada Granta требуется обязательная адаптация электронного блока управления. Процедура обучает систему работе с новыми узлами, восстанавливает оптимальные алгоритмы переключений и предотвращает преждевременный износ. Без адаптации возможны рывки, пинки при переключениях и некорректная работа режимов.

Проводите адаптацию при исправных датчиках, правильном уровне трансмиссионной жидкости ATF Dexron III и отсутствии утечек. Обязательно используйте диагностическое оборудование (типа OpenDiag, ELM327 с софтом) для сброса ошибок и контроля параметров в реальном времени. Температура трансмиссии должна составлять 50–60°C.

Пошаговая процедура адаптации

1. Прогрейте коробку: запустите двигатель, удерживайте авто на тормозе 10 минут в режиме P.
2. Через диагностический сканер сбросьте адаптационные данные ЭБУ (вкладка "Transmission adaptation").
3. Последовательно переключайте селектор в положения P-R-N-D с задержкой 5 секунд в каждом. Повторите 3 раза.
4. Выполните тестовую поездку 20–30 минут: разгоняйтесь плавно до 60 км/ч, позволяя АКПП переключать все передачи, затем тормозите двигателем. Избегайте kick-down.
5. Проверьте память ошибок сканером. Критерий успеха: плавные переключения без ударов через 100–150 км пробега.

Особенности для роботизированной АМТ: После замены сцепления выполните калибровку сервоприводов через меню "Clutch calibration" в ПО. Процедура требует точного соблюдения инструкций ПО (подъем/опускание домкратов) и длится 10 минут. При W-shape рывках адаптацию повторите.

Сброс ошибок ЭБУ трансмиссии специализированным сканером

Для сброса ошибок ЭБУ трансмиссии Лады Гранты необходим специализированный автомобильный сканер с поддержкой протокола связи данного блока управления и функций диагностики/стирания кодов неисправностей. Убедитесь, что подключение сканера к диагностическому разъему OBD-II выполнено корректно при выключенном зажигании, и только после надежной фиксации разъема включите зажигание.

Алгоритм действий включает инициализацию связи сканера с ЭБУ трансмиссии (часто требуется выбор соответствующего модуля в меню сканера – "Transmission", "TCM" или "Transmission Control Module"). После успешного соединения перейдите в раздел меню "Коды неисправностей", "Ошибки" или "Diagnostic Trouble Codes (DTCs)". Сканер отобразит все сохраненные в памяти ЭБУ коды ошибок (текущие и сохраненные в истории). Анализируйте полученные коды перед сбросом для понимания причин их возникновения и устранения неисправности.

Этапы сброса ошибок:

1. Выбор функции: В меню сканера найдите и активируйте функцию "Стереть ошибки", "Сбросить коды", "Clear DTCs" или аналогичную.
2. Подтверждение операции: Сканер запросит подтверждение сброса памяти ошибок ЭБУ. Подтвердите действие.
3. Ожидание выполнения: Дождитесь завершения процедуры стирания. Сканер отобразит сообщение об успешном сбросе ("Codes Cleared", "Reset Successful") или об ошибке при выполнении.
4. Проверка результата: Повторно прочитайте коды ошибок, чтобы убедиться, что память ЭБУ чиста. Изначальные коды должны пропасть.

Важно: Сброс ошибок сканером лишь стирает информацию из памяти ЭБУ не устраняя причину возникновения неисправности. Если проблема физически не устранена, ошибки появятся снова через некоторое время эксплуатации или после нескольких циклов включения зажигания. Используйте функцию чтения текущих параметров ЭБУ ("Data Stream") для контроля работы датчиков и исполнительных механизмов после сброса и проведения регулировок.

Критические моменты:

• Используйте только сканеры, гарантированно поддерживающие ЭБУ трансмиссии Лады Гранты специфической модели года выпуска (ревизии ПО ЭБУ могут отличаться).
• После сброса адаптаций (если такая функция выполняется отдельно) требуется проведение процедуры обучения блока управления для восстановления оптимальных режимов работы.
• При отсутствии связи со сканером проверьте предохранители цепей питания диагностического разъема и ЭБУ трансмиссии.

Ресурс ремкомплекта сцепления и признаки износа

Ресурс ремкомплекта сцепления на Ладе Гранте сильно зависит от стиля вождения и условий эксплуатации. При аккуратном использовании он составляет 100-150 тысяч км, но агрессивная езда с резкими стартами, частой "пробуксовкой" или движение в горной местности могут сократить этот срок до 60-80 тысяч км. Также на износ влияет состояние маховика и качество запчастей – контрафактные комплекты выходят из строя в 2-3 раза быстрее оригинальных.

Своевременное выявление признаков износа критически важно для предотвращения ускоренной деформации маховика или выхода из строя коробки передач. Затягивание с заменой комплекта приводит к увеличению стоимости ремонта и риску внезапного обрыва трансмиссионной связи – особенно опасного при обгонах или перестроениях.

Основные признаки износа

• Пробуксовка при нагрузке – рост оборотов двигателя без увеличения скорости авто при:
• Резком ускорении
• Движении в гору
• Перевозке грузов
• Вибрация или рывки в момент трогания и переключений, сопровождающиеся глухим стуком
• Жёсткий или проваливающийся ход педали с появлением скрежета при выжиме
• Характерный запах гари в салоне после пробуксовки, сигнализирующий о перегреве фрикционных накладок
• Самопроизвольное движение при нейтральном положении КПП (симптом перекошенного диска)

Выбор запчастей: оригинал или аналоги

При подборе компонентов для ремонта коробки передач Лада Гранта владелец сталкивается с дилеммой: использовать оригинальные детали (OEM), выпущенные под брендом LADA или поставщиками конвейера, или обратиться к аналогам от сторонних производителей. Оригинальные запчасти гарантируют полное соответствие заводским спецификациям по размерам, материалам и нагрузочным характеристикам, что критично для ответственных узлов вроде шестерён, валов или подшипников.

Аналоги часто предлагают более выгодную цену – разница может достигать 20-50%. Качественные альтернативы (например, Sachs, LUK, KRAFT) при грамотном выборе демонстрируют сопоставимую с оригиналом надёжность в работе, особенно для расходников: сальников, стопорных колец, прокладок. Однако среди аналогов встречаются изделия с отклонениями по допускам или термообработке, что несёт риски преждевременного износа и повторной поломки – такие варианты следует избегать.

Критерии выбора

• Ответственность узла: Для шестерён ГП, синхронизаторов, вилок переключения рекомендуется оригинал. Для прокладок картера уплотнителей – допустимы проверенные аналоги.
• Репутация производителя: Выбирайте аналоги только с положительными отзывами от автосервисов и реальных пользователей (Yato, Trialli, Febest избегайте).
• Гарантии: Оригинал предоставляет официальную гарантию от дилера Рено-Ниссан (RNG). Аналоги требуют чёткой проверки сроков возврата у продавца.

Важно! При покупке аналогов требуйте сертификаты качества и сверяйте каталожные номера с заводскими данными по Ремонтной документации Гранты. Избегайте упаковок без маркировки производителя или с иероглифами – это признаки контрафакта.

Особенности обкатки новой коробки передач

Обкатка новой коробки передач (КПП) Лады Гранты является критически важным этапом для обеспечения ее долговечности и правильной работы. Этот процесс, занимающий первые 1-1,5 тыс. км пробега, позволяет трущимся деталям трансмиссии приработаться под щадящей нагрузкой.

Основная задача обкатки – минимизация износа шестерен, синхронизаторов и подшипников, температура которых в этот период может быть выше нормы. Резкие нагрузки приводят к масляному голоданию и образования задиров на поверхностях.

Ключевые правила и ограничения

• Плавное переключение: Избегайте резких рывков рычага и быстрого выжима сцепления. Выдерживайте паузу в нейтрали 1-2 секунды при смене передачи;
• Диапазон скоростей:
  • Первые 500 км: не превышать 60 км/ч
  • 500-1000 км: ограничение 80 км/ч
  • После 1000 км: постепенно снять ограничения
• Запрещено: буксировка прицепов, резкие старты с пробуксовкой, длительное движение на пониженных оборотах (менее 2000 об/мин);
• Контроль уровня масла: Проверяйте каждые 300-500 км на холодном двигателе (риск утечки в узле первичного вала).

Важно! При появлении нехарактерных звуков (хруст, вой) немедленно прекратите движение. Разгон производите ступенчато, используя все передачи последовательно без «перескакивания».

Зимняя эксплуатация: прогрев и переключение скоростей

Прогреву двигателя и трансмиссии зимой требуется особое внимание. Перед началом движения дайте мотору поработать на холостых оборотах 3-5 минут для стабилизации давления масла и нагрева технических жидкостей. Это особенно критично для механических КПП Лады Гранты, где загустевшая смазка в редукторе увеличивает нагрузку на синхронизаторы при включении передач.

Используйте щадящий режим переключения на первых километрах пути:

• Первую передачу включайте с четкой паузой в нейтрали (1-2 секунды) для выравнивания оборотов валов
• Избегайте резких рывков селектором – синхронизаторы при -15°С и ниже работают с повышенным сопротивлением
• Переходите на вторую передачу только после прогрева салона, когда стрелка температуры охлаждающей жидкости сдвинется с минусовой отметки

Опасности при холодной КПП

Для МКПП обязателен переход на зимнее масло класса 75W-80 или 75W-90 до наступления холодов. Помните: хруст при переключении в первые минуты движения – признак выработки синхронизаторов. При постоянном повторении симптома необходима регулировка троса привода сцепления и диагностика вилки включения.

Нюансы буксировки автомобиля с АКПП

Буксировка Лады Гранты с автоматической коробкой передач требует строгого соблюдения регламента во избежание повреждения трансмиссии. В отличие от механической КПП, АКПП критична к принудительному перемещению колёс при заглушённом двигателе – масляный насос не работает, что ведёт к недостаточной смазке трущихся элементов.

Основной риск – перегрев и ускоренный износ планетарных шестерён, фрикционных дисков и других компонентов из-за "сухого" трения. Эксплуатация после буксировки с нарушениями часто проявляется рывками, задержками включения передач или полным отказом АКПП.

Жёсткие ограничения:

• Максимальная скорость буксировки – 40 км/ч
• Дальность перемещения – не более 30-40 км. Для преодоления больших расстояний необходим эвакуатор
• Положение селектора – "N" (нейтраль)
• Запуск двигателя при длительной транспортировке (если позволяет неисправность) для циркуляции масла

Технология буксировки:

1. Зафиксируйте руль в положении «прямо» ключом или скотчем
2. Отключите стояночный тормоз
3. Проверьте уровень трансмиссионной жидкости ATF по щупу
4. Установите селектор в режим N
5. Начинайте движение с минимальных рывков, контролируя натяжение троса

Важно: Буксировка другого ТС на Гранте с АКПП недопустима – фрикционы подвергаются экстремальным нагрузкам, не рассчитанным на дополнительный вес

Частые ошибки при самостоятельном ремонте КПП

Игнорирование предварительной диагностики перед разборкой – одна из ключевых ошибок. Владельцы, ориентируясь на косвенные симптомы (шум, затрудненное переключение), начинают разборку без точного выявления неисправного узла. Это приводит к замене исправных деталей, ненужным затратам и риску пропустить настоящую причину поломки, которая часто требует комплексного подхода.

Некорректная разборка-сборка коробки передач из-за нарушения технологии – основная проблема при самостоятельном ремонте. Отсутствие меток положения валов и шестерен перед разборкой, неправильный демонтаж стопорных колец или использование грубой силы при снятии подшипников ведут к критическим повреждениям синхронизаторов, зубчатых венцов и посадочных мест. Особенно опасна установка деталей "наугад" без соблюдения заводской схемы расположения.

Типичные технологические нарушения

• Отсутствие маркировки взаимного положения деталей: Непронумерованные валы, муфты и шестерни при сборке монтируются в произвольной ориентации, что нарушает балансировку и приводит к вибрациям.
• Недопустимые методы демонтажа: Использование зубила вместо съемника для снятия подшипников или выбивание валов молотком через стальные оправки деформирует картер КПП.
• Неправильная установка стопорных колец: Применение колец нештатного размера или их перекос при монтаже вызывает самопроизвольное расцепление валов в процессе эксплуатации.

Самоуверенность при сложных операциях

Попытки самостоятельно выполнить регулировку зацепления шестерен главной пары или ремонт дифференциала без спецстендов приводят к недопустимым зазорам. Постоянный гул при движении, ускоренный износ зубьев и разрушение подшипников – типичный результат таких неквалифицированных вмешательств.

Неиспользование заводских инструкций и меток

Отказ от применения сервисной документации LADA и игнорирование существующих установочных меток (на картере, крышках, деталях сцепления) гарантирует неправильную сборку. Последующая регулировка механизмов становится невозможной без полной повторной разборки.

Техника безопасности при работе с трансмиссией

Работа с трансмиссионными узлами Лады Гранты требует строгого соблюдения мер предосторожности. Механизмы содержат тяжёлые компоненты, вращающиеся части и работают под высокими нагрузками.

Пренебрежение правилами может привести к травмам от зажатия конечностей, ожогам горячими жидкостями, повреждению глаз стружкой или падению крупногабаритных деталей. Обязательно используйте сертифицированные подъёмные приспособления и страховочные стойки.

Основные требования:

• Убедитесь в полной остановке двигателя перед любыми работами. Снимите клемму с аккумулятора
• Всегда применяйте защитный козловой упор при подъёме автомобиля домкратом
• Используйте перчатки со сквозной пропиткой при контакте с трансмиссионными маслами
• Замените деформированные или изношенные крепежи при сборке. Не используйте болты с сорванной резьбой
• Контролируйте температуру агрегатов: нейтрализуйте последствия трения о горячие поверхности кожуха ГБЦ

Правила обращения с компонентами:

1. Фиксируйте коробку передач монтажной стропой при демонтаже – вес достигает 35 кг
2. Избегайте попадания смазки на рулевое колесо и педальный узел
3. Осушайте пролитые технические жидкости немедленно песком или абсорбентом
4. Проверяйте герметичность пневмоинструмента перед подключением к компрессору

Храните использованные фильтры, ветошь и упаковки ГСМ в металлических контейнерах с крышками. При замене жидкостей обеспечьте вентиляцию рабочей зоны. Используйте только оригинальные запчасти для ремонта синхронизаторов или вилок переключения.

Список источников

При подготовке статьи о коробке передач Лады Гранты использовались профильные технические материалы российских производителей и сертифицированных сервисных центров. Это гарантирует соответствие информации заводским спецификациям и регламентам обслуживания.

Основное внимание уделялось актуальным эксплуатационным данным и практическим рекомендациям по диагностике. Для вашего удобства ключевые источники сведены в список ниже.

Документация производителя

• Официальное руководство по ремонту LADA GRANTA (АО «АВТОВАЗ», актуальная редакция)
• Каталог деталей и узлов трансмиссии LADA (Электронный каталог ЕТК АВТОВАЗ)
• ТУ (Технические условия) на сборочные единицы КПП 2181 и 21127

Специализированная литература

• Пособие по регулировке сцепления и МКПП (НИИАТ, Москва)
• «Диагностика неисправностей трансмиссии ВАЗ» (Издательство «Третий Рим», практическое руководство)

Профильные ресурсы

• Технические бюллетени дилерских СТО LADA (сервисные рекомендации)
• Отчеты об испытаниях отраслевого журнала «За рулём» (сравнительные тесты КПП)
• Методические материалы учебного центра АВТОВАЗ (курсы механиков)

Видео: ⚡️ Формула смысла | СОЛОВЬЁВLIVE | 25 июля 2025 года


• Обзор мотоцикла KTM Duke 125 - характеристики, впечатления владельцев и изображения

• Volvo V40 Cross Country - снимки и параметры модели

• Громкая связь за рулем - возможность разговаривать без рук
