Кронштейн генератора ВАЗ-2110 - что важно знать об этой запчасти

Статья обновлена: 18.08.2025

Кронштейн генератора в автомобиле ВАЗ-2110 выполняет критически важную функцию крепления и точной фиксации узла.

Эта деталь обеспечивает правильное положение генератора относительно двигателя и ремня привода навесного оборудования.

Поломка кронштейна приводит к нарушению работы системы зарядки аккумулятора и риску обрыва приводного ремня.

Понимание конструкции, признаков неисправности и правил замены элемента необходимо каждому владельцу "десятки".

Расположение кронштейна генератора в подкапотном пространстве

Кронштейн генератора на ВАЗ-2110 крепится к правой стороне двигателя, если смотреть по ходу движения автомобиля. Он монтируется непосредственно на блок цилиндров в верхней части моторного отсека, рядом с помпой системы охлаждения и приводом ГРМ.

Конструктивно элемент состоит из двух частей: верхнего фиксирующего кронштейна и нижней регулировочной планки. Верхняя часть жёстко прикручена к блоку двигателя, а нижняя обеспечивает возможность перемещения генератора для натяжения ремня.

Точная позиция и ориентиры

Верхнее крепление: соединено с двигателем через три болта в районе крышки ГРМ
Нижняя планка: зафиксирована гайкой на кронштейне и крепится к двигателю болтом М10
Соседние элементы: слева – приводные ремни, сверху – крышка ГРМ, снизу – опора двигателя

Для визуального обнаружения необходимо открыть капот и найти прямоугольный металлический узел, к которому прикреплён корпус генератора. Генератор всегда расположен справа от двигателя, а его кронштейн частично скрыт под патрубками системы охлаждения.

Ориентир	Расположение относительно кронштейна
Крышка ГРМ	Непосредственно над верхним креплением
Ремень генератора	Проходит через шкив, закреплённый на кронштейне
Опорная нога двигателя	Под нижней регулировочной планкой

Основные причины деформации и поломки кронштейна

Эксплуатационные нагрузки и внешние факторы являются основными виновниками повреждений кронштейна генератора. Постоянное воздействие вибраций работающего двигателя, особенно на высоких оборотах или при дисбалансе, создает циклические напряжения в металле конструкции. Со временем это неизбежно приводит к усталости материала.

Значительный риск представляют механические воздействия. Кронштейн, особенно нижний, расположен в уязвимой зоне подкапотного пространства. Наезд на глубокую выбоину, удар о препятствие или даже незначительное ДТП с деформацией передней части кузова могут легко погнуть или сломать кронштейн.

Ключевые факторы, приводящие к неисправности:

Усталость металла: Постоянные вибрации двигателя и генератора вызывают микротрещины в металле кронштейна (особенно штампованного нижнего), что в итоге приводит к его поломке.
Чрезмерное усилие затяжки: Перетяжка болтов крепления генератора к кронштейну или самого кронштейна к блоку цилиндров создает критическое внутреннее напряжение, вызывая трещины или деформацию точек крепления.
Коррозия: Воздействие влаги, реагентов, агрессивных сред (особенно на нижнем кронштейне) ослабляет структуру металла, делая его хрупким и склонным к разрушению даже под нормальной нагрузкой.
Нарушение геометрии силового агрегата: Сильно изношенные или поврежденные опоры (подушки) двигателя приводят к его чрезмерной вибрации и перекосу, что увеличивает нагрузку на кронштейн генератора и вызывает его деформацию или поломку.
Установка нештатного или некачественного генератора: Генератор с большей массой или габаритами, либо имеющий смещенный центр тяжести, создает повышенную и неравномерную нагрузку на кронштейн. Дефекты литья или металла в самом кронштейне (раковины, пористость) также резко снижают его ресурс.

Последствия основных причин поломки:

Причина	Типичное Последствие
Усталость металла	Трещина или отлом в месте перехода (часто у основания)
Перетяжка болтов	Трещины в проушинах, срыв резьбы, деформация посадочных мест
Коррозия	Хрупкий излом, разрушение тонких элементов, "расползание" отверстий
Неисправные опоры ДВС	Изгиб кронштейна, отрыв в местах крепления
Некачественная деталь/нештатный генератор	Поломка под нагрузкой, деформация из-за перекоса

Признаки неисправности или износа кронштейна генератора

Кронштейн генератора подвергается постоянным вибрационным и механическим нагрузкам, что со временем приводит к его деформации или разрушению. Нарушение геометрии или трещины этой детали напрямую влияют на положение генератора и натяжение приводного ремня.

Игнорирование первых симптомов износа провоцирует ускоренное повреждение смежных узлов: генератора, ремня ГРМ, подшипников и шкивов. Ключевые индикаторы проблем с кронштейном проявляются как визуально, так и через специфические шумы.

Основные признаки износа

Посторонние звуки – металлический стук или скрежет при запуске двигателя, наборе оборотов или проезде неровностей
Вибрация руля или кузова – усиливается на холостом ходу и низких оборотах
Смещение генератора – видимое отклонение от оси двигателя, перекос относительно шкивов
Неравномерный износ ремня – расслоение боковин, трещины или «пыление» резины из-за перекоса
Свист ремня – постоянный или периодический писк даже после регулировки натяжения
Трещины/коррозия – видимые дефекты при осмотре кронштейна, особенно в зоне креплений
Люфт генератора – ручное покачивание агрегата выявляет подвижность из-за деформации посадочных мест

Необходимый инструмент для замены кронштейна своими руками

Замена кронштейна генератора на ВАЗ-2110 требует подготовки базового набора инструментов. Работы выполняются в подкапотном пространстве при снятой защите двигателя (при наличии).

Ключевым этапом является демонтаж генератора и ослабление натяжения приводного ремня, что обеспечит доступ к креплениям кронштейна. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ.

Основной набор инструментов:

Головки на 13, 15, 17 мм с воротком и трещоткой
Торцовый ключ на 19 мм (для болта натяжителя)
Накидные ключи на 13, 15, 17 мм
Монтировка (для фиксации и сдвига генератора)
Молоток (при необходимости выбивания болтов)

Дополнительные материалы:

Проникающая смазка (WD-40 или аналог для закисших соединений)
Чистая ветошь для очистки посадочных мест
Новый приводной ремень (рекомендуется менять при демонтаже)
Диэлектрическая смазка для клемм аккумулятора

Критичный инструмент	Альтернатива при отсутствии
Головка на 19 мм с удлинителем	Гаечный ключ на 19 мм + молоток (риск срыва граней)
Динамометрический ключ	Опытная затяжка "на ощупь" (нежелательно, возможен перекос)

Демонтаж старого кронштейна: последовательность действий

Подготовьте необходимый инструмент: набор рожковых ключей (13, 15, 17 мм), головки с трещоткой, монтировку и молоток. Зафиксируйте автомобиль на ровной поверхности, затяните ручной тормоз и установите противооткатные упоры под колеса.

Обесточьте бортовую сеть, отсоединив отрицательную клемму аккумулятора. Осмотрите зону работ, убедившись в отсутствии препятствий к болтам крепления кронштейна и генератора. При необходимости демонтируйте мешающие элементы (воздушный фильтр, защиты).

Пошаговый алгоритм работ

Ослабьте натяжение ремня генератора:
- Ключом на 13 мм открутите гайку фиксации натяжной планки
- Поверните регулировочный болт ключом на 17 мм против часовой стрелки
- Снимите приводной ремень со шкивов
Демонтируйте генератор:
- Отсоедините колодку питания и силовой провод (ключ 10 мм)
- Выкрутите нижний болт крепления генератора (головка 17 мм)
- Снимите верхний крепежный болт через монтажное отверстие в кронштейне
- Извлеките генератор, отведя его вперед по направлению к радиатору

Открутите крепления кронштейна:

Позиция	Тип крепежа	Инструмент
Верхний левый болт	М12×1.25	Головка 17 мм
Верхний правый болт	М12×1.25	Головка 17 мм
Нижняя гайка	М10×1.25	Ключ 15 мм

Снимите кронштейн:
- Аккуратно подденьте деталь монтировкой при закисании
- Контролируйте положение резиновых демпферов под кронштейном
- Извлеките узел вместе с натяжной планкой

Важно: при откручивании нижней гайки удерживайте болт вторым ключом для предотвращения проворота. Проверьте состояние посадочных мест на блоке цилиндров – зачистите грязь и остатки герметика металлической щеткой.

Подбор новой детали: оригинал VS аналоги для ВАЗ-2110

При замене кронштейна генератора ВАЗ-2110 владелец сталкивается с выбором между оригинальной деталью и аналогами. Оригинал (артикул 2110-1301110-10) производится на заводе-изготовителе автомобиля или лицензированных предприятиях, гарантируя полное соответствие геометрии и допускам. Аналоги выпускаются сторонними производителями, часто по более доступной цене, но с возможными вариациями в качестве материалов и точности изготовления.

Ключевые различия проявляются в ресурсе детали и совместимости: оригинальный кронштейн оптимально согласован с посадочными местами двигателя и натяжным механизмом. Дешёвые аналоги иногда требуют подгонки (например, рассверловки отверстий), а их металл может подвергаться ускоренной коррозии или деформации под нагрузкой. Премиальные аналоги (например, от брендов "Самара", "Лада-Имидж" или "АвтоВАЗагрегат") часто близки к оригиналу по характеристикам, проходя сертификацию.

Критерии сравнения

Параметр	Оригинал	Качественный аналог	Бюджетный аналог
Цена	Высокая	Средняя	Низкая
Ресурс	100+ тыс. км	60-80 тыс. км	20-40 тыс. км
Точность изготовления	Эталонная	Хорошая	Риск несоосности
Материал	Чугун СЧ20	Чугун/сплав	Хрупкий сплав

Рекомендации по выбору:

Оригинал – предпочтителен для новых двигателей или при плановом ТО с акцентом на долговечность.
Премиальные аналоги – оптимальны для автомобилей с пробегом >150 тыс. км при ограниченном бюджете.
Бюджетные аналоги – только как временное решение (например, для продажи авто).

Обязательно проверяйте целостность упаковки, наличие маркировки производителя и отсутствие литейных раковин. При установке аналога контролируйте свободный ход натяжного болта и отсутствие вибраций генератора на всех режимах работы двигателя.

Критерии выбора качественного кронштейна генератора

Неправильная фиксация генератора из-за бракованного кронштейна провоцирует ускоренный износ ремня ГРМ, проскальзывание приводного ремня навесных агрегатов и выход из строя подшипников. Нарушение соосности шкивов создает вибрации, передающиеся на двигатель и кузов.

Деформация или поломка элемента в движении блокирует рулевое управление (при заклинивании генератора), повреждает радиатор и патрубки системы охлаждения. Трещины в дешёвых отливках проявляются не сразу, но критически снижают ресурс узла.

Ключевые параметры при подборе

Ориентируйтесь на следующие характеристики для гарантии надежности:

Материал: Только литая сталь марки 35Л или 40Л (ГОСТ 977-88). Сварные конструкции и силумин недопустимы.
Геометрия: Полное соответствие заводским чертежам ВАЗ. Проверяйте совпадение монтажных отверстий и углов установки.
Защитное покрытие: Фосфатирование + грунт-эмаль серого/черного цвета. Оцинковка или порошковая покраска – признаки контрафакта.
Маркировка: Наличие клейма завода-изготовителя (например, "Самарский Завод Комплектующих") и номера детали 2110-3701810.

Избегайте изделий с:

Видимыми раковинами, пористостью на поверхности отливки.
Заусенцами в зонах крепления генератора и опоры двигателя.
Несоответствием толщины металла оригиналу (менее 8 мм в ответственных сечениях).

Параметр	Оригинал/Качественный аналог	Дешёвая подделка
Вес	1.8–2.0 кг	1.2–1.5 кг
Упаковка	Фирменный бокс с голограммой, штрих-кодом	Полиэтилен без маркировки
Гарантия	От 12 месяцев	Отсутствует

Обязательно примеряйте кронштейн к посадочным местам двигателя перед установкой. Зазор между задней стенкой изделия и блоком цилиндров не должен превышать 0.5 мм.

Проверка геометрии и посадочных отверстий перед установкой

Визуально осмотрите кронштейн на отсутствие трещин, сколов и деформаций. Убедитесь, что плоскости прилегания к блоку цилиндров и натяжному устройству не имеют искривлений или следов грубой обработки. Особое внимание уделите зоне крепления регулировочной планки – эта область подвержена критическим нагрузкам.

Проведите контрольную сборку без генератора: приложите кронштейн к двигателю и зафиксируйте штатными болтами. Проверьте свободное совпадение всех крепёжных отверстий – малейшее смещение потребует рихтовки или замены детали. Убедитесь, что ответные отверстия на блоке цилиндров не имеют повреждений резьбы.

Ключевые этапы проверки

Сверка отверстий под болты М8:
- Используйте калиброванные штифты диаметром 8 мм
- Погрешность вхождения не должна превышать 0,5 мм
Контроль соосности:
- Протяните стержень через отверстия кронштейна и блока
- Сопротивление движению указывает на перекос
Проверка плоскости:
- Приложите металлическую линейку к посадочным поверхностям
- Допустимый зазор – не более 0,3 мм по всей площади

При обнаружении незначительных отклонений обработайте проблемные зоны надфилем. Сильно деформированный кронштейн установке не подлежит – его перекос вызовет перегруз ремня генератора и ускоренный износ подшипников. После рихтовки повторно проверьте геометрию контрольными инструментами.

Моменты затяжки крепежных болтов при монтаже кронштейна

Правильная затяжка болтов кронштейна генератора критична для предотвращения вибраций, деформации и преждевременного износа деталей. Недостаточное усилие приводит к самооткручиванию крепежа во время движения, а чрезмерное – к срыву резьбы или поломке элементов конструкции.

Используйте динамометрический ключ для точного контроля усилия. Перед затяжкой убедитесь, что посадочные поверхности очищены от грязи и масла, а болты и гайки не имеют механических повреждений. Затяжку выполняйте в рекомендованной последовательности крест-накрест для равномерного распределения нагрузки.

Регулировка натяжения приводного ремня после установки

После монтажа кронштейна генератора на ВАЗ-2110 критически важно правильно натянуть приводной ремень. Недостаточное натяжение вызывает проскальзывание, перегрев аккумулятора и отказ систем, а чрезмерное – ускоряет износ подшипников генератора и помпы.

Проверку осуществляют на холодном двигателе при выключенном зажигании. Оптимальное усилие прогиба составляет 5-6 мм при нажатии с силой 10 кгс на середину самого длинного участка между шкивами. Для точности используйте динамометрическую линейку или специализированный прибор.

Порядок регулировки

Ослабьте гайку крепления генератора к нижнему кронштейну ключом на 17.
Открутите верхнюю контргайку регулировочной планки ключом на 13.
Вращайте регулировочный болт ключом на 13:
- По часовой стрелке – для увеличения натяжения
- Против часовой стрелки – для ослабления
Добейтесь требуемого прогиба ремня, проверяя усилие динамометром.
Зафиксируйте положение генератора, затягивая верхнюю контргайку моментом 16-20 Н·м.
Затяните нижнюю крепежную гайку моментом 35-45 Н·м.

Контроль качества: После запуска двигателя 2-3 минуты прослушайте работу узла – свист или гул указывают на необходимость коррекции натяжения. Повторно проверьте прогиб через 100-200 км пробега.

Особенности работы с демпферным типом кронштейнов

Демпферный кронштейн оснащён резиновой вставкой, которая гасит вибрации двигателя и защищает генератор от ударных нагрузок. Это снижает шум при работе силового агрегата и предотвращает преждевременный износ подшипников генератора.

Резиновый демпфер подвержен естественному старению – при длительной эксплуатации он теряет эластичность, трескается или расслаивается. Регулярная диагностика этого элемента критически важна, так как разрушение демпфера вызывает смещение генератора и обрыв ремня.

Специфика установки и обслуживания

При монтаже демпферного кронштейна ВАЗ-2110 соблюдайте ключевые правила:

Контроль усилия затяжки: перетяжка болтов деформирует резиновую вставку, снижая её амортизирующие свойства. Момент затяжки – 50-60 Н·м.
Запрет на ударные воздействия: демонтаж осуществляется только откручиванием крепежа. Применение молотка или монтировки повреждает демпфер.
Одновременная замена парных элементов: при установке нового кронштейна меняйте демпферную втулку на противоположной стороне генератора для равномерного распределения нагрузки.

Параметр	Демпферный кронштейн	Жёсткий аналог
Ресурс резинового элемента	50-70 тыс. км	Не применимо
Рекомендуемая диагностика	Каждые 15 тыс. км	Каждые 30 тыс. км
Признаки износа	Стук генератора, вибрация руля	Деформация металла, трещины

Важно: после замены демпферного кронштейна проверяйте натяжение ремня генератора. Ослабленная резиновая вставка увеличивает амплитуду колебаний агрегата, что требует более частой регулировки.

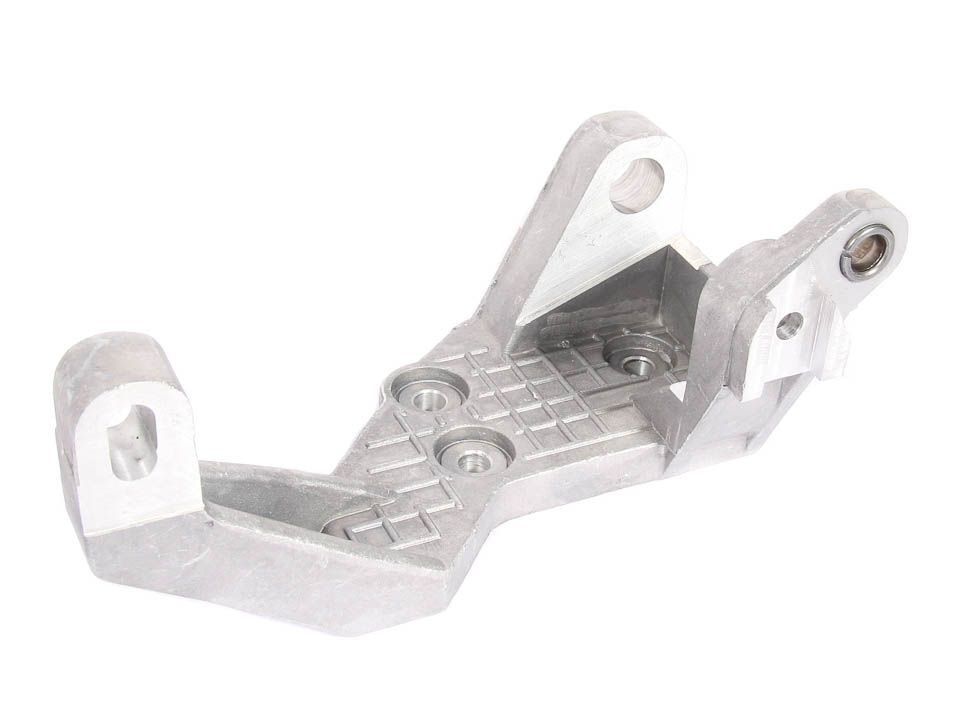

Профилактика разрушения кронштейна: правила эксплуатации

Кронштейн генератора ВАЗ-2110 испытывает постоянные динамические нагрузки и вибрации. Строгое соблюдение эксплуатационных норм предотвращает деформации и трещины, ведущие к отказу узла.

Пренебрежение правилами вызывает усталостные разрушения металла, обрыв ремня генератора и выход из строя смежных компонентов. Регулярная диагностика снижает риски внезапной поломки.

Ключевые правила обслуживания

Контроль затяжки крепежа: Ежемесячно проверяйте момент затяжки болтов кронштейна (55-70 Н·м) и гайки генератора (32-52 Н·м). Ослабление соединений усиливает вибрационную нагрузку.
Натяжение ремня генератора: Обеспечивайте прогиб 10-15 мм при усилии 10 кгс. Перетяжка создает избыточное давление на кронштейн, слабое натяжение вызывает ударные нагрузки при пробуксовке.
Состояние опор двигателя: Разрушенные подушки увеличивают амплитуду вибраций. Проверяйте их целостность каждые 20 000 км, заменяйте при деформации или расслоении резины.
Запрет перегрузки генератора: Не подключайте энергопотребители свыше 10% номинальной мощности (80А). Установка усилителей или допфар без реле нагрузки ускоряет усталость металла.
Визуальный осмотр: При ТО (каждые 15 000 км) анализируйте кронштейн на:
- Трещины в зонах сварных швов
- Коррозию внутренних поверхностей
- Деформацию монтажных «ушков»

Стоимость оригинальных и аналоговых кронштейнов на рынке

Цена оригинального кронштейна генератора ВАЗ-2110 варьируется от 1500 до 2500 рублей в зависимости от региона продажи и наценки дилера. На стоимость влияет металлоемкость детали, технология литья под давлением и обязательные сертификационные проверки на соответствие заводским стандартам.

Аналоговые версии представлены в ценовом диапазоне 400-1500 рублей. Бюджетные варианты (400-800 руб.) часто производятся мелкими предприятиями с упрощенным контролем качества, тогда как изделия известных брендов-производителей запчастей (LYNXauto, СтартВОЛЬТ, Profit) стоят 800-1500 рублей и обычно проходят тестирование на соответствие ТУ.

Факторы формирования цены

Материал: Чугунные аналоги дешевле стальных на 15-20%
Производитель: Европейские аналоги дороже китайских на 30-50%
Геометрия: Кронштейны с усиленными ребрами жесткости стоят на 10-15% дороже

Тип кронштейна	Пример производителя	Средняя цена (руб.)
Оригинал (ВАЗ)	АвтоВАЗ	1800-2200
Премиум-аналог	LYNXauto	1200-1500
Средний сегмент	Profit	700-900
Бюджетный аналог	Noname (Китай)	400-600

Важно: При выборе аналога проверяйте наличие фрезерованных посадочных плоскостей и соответствие отверстий крепления генератора – отклонения всего в 1-2 мм вызывают перекосы и ускоренный износ ремня.
