Крышка головки блока цилиндров - назначение, устройство и принцип работы
Статья обновлена: 18.08.2025
Крышка головки блока цилиндров – критически важный элемент конструкции двигателя внутреннего сгорания. Она выполняет роль герметичной верхней защиты головки блока цилиндров и расположенных под ней ключевых компонентов газораспределительного механизма.
Эта деталь создает замкнутое пространство для работы масляной системы, предотвращает выброс моторного масла наружу и защищает механизмы ГРМ от пыли и грязи. Одновременно крышка служит основанием для крепления маслозаливной горловины.
Понимание устройства крышки ГБЦ, ее функций и принципа взаимодействия с другими системами двигателя необходимо для грамотной эксплуатации, своевременного обслуживания и диагностики возможных неисправностей силового агрегата.
Материал и конструктивные особенности крышки двигателя
Крышка головки блока цилиндров (клапанная крышка) изготавливается преимущественно из алюминиевых сплавов или листовой стали. Алюминий обеспечивает оптимальное сочетание малого веса, хорошей теплопроводности и технологичности литья сложных форм. Стальные штампованные крышки отличаются высокой прочностью и дешевизной производства, но уступают в теплоотдаче и увеличивают общую массу силового агрегата.

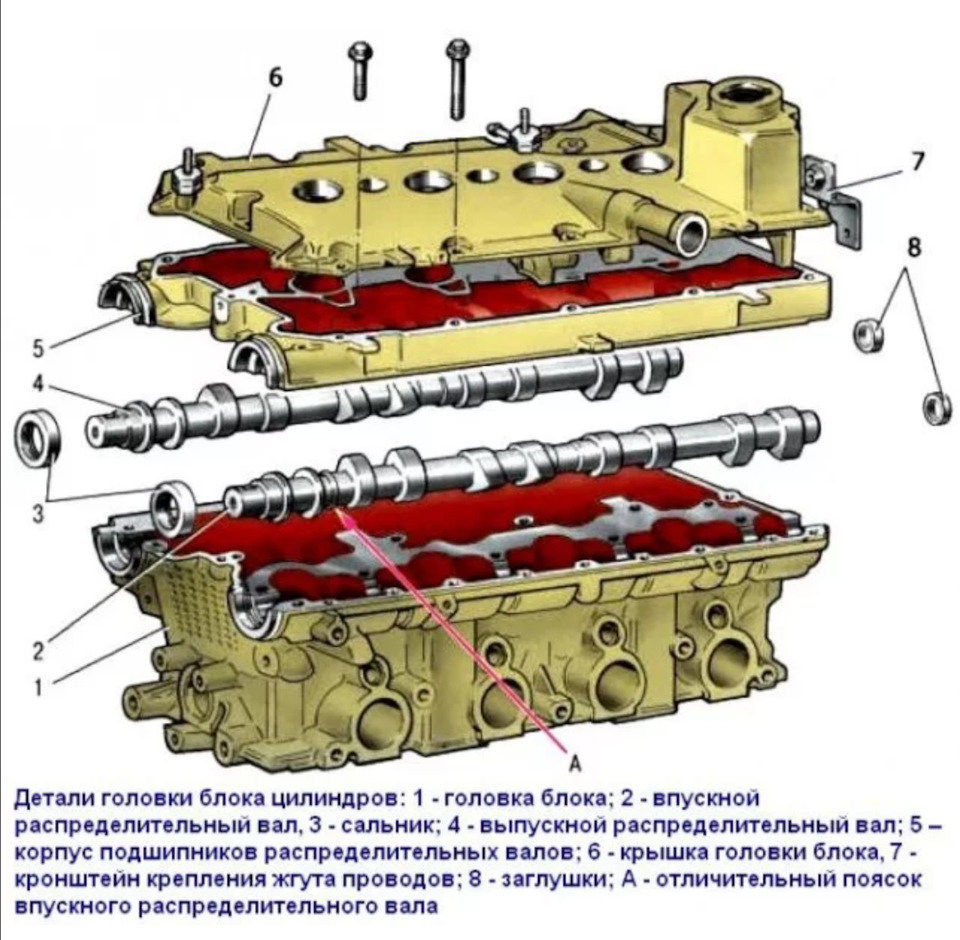

Конструктивно крышка представляет собой коробчатую деталь с плоской привалочной поверхностью, плотно прилегающей к головке блока через уплотнительную прокладку. Её геометрия точно повторяет контуры головки блока, камер газораспределения и крепежных колодцев. Внутренние ребра жесткости минимизируют деформации под нагрузкой, а специальные перегородки (маслоотражатели) снижают унос масляного тумана в систему вентиляции картера.
Ключевые элементы конструкции
- Маслозаливная горловина – интегрированная или съемная, с резьбовой пробкой.
- Отверстия под свечи зажигания/форсунки – герметизированные резиновыми уплотнителями или колпачками.
- Крепежные отверстия – с бобышками для болтов/шпилек, расположенных по периметру с заданным шагом.
- Штуцеры вентиляции картера – патрубки для отвода картерных газов (система PCV).
- Посадочные места датчиков – например, для датчика фаз или давления масла.
| Материал | Преимущества | Недостатки |
| Алюминиевый сплав | Малый вес, эффективное охлаждение, шумопоглощение | Высокая стоимость, риск коррозии |
| Сталь (штамповка) | Прочность, низкая цена, ремонтопригодность | Повышенная масса, склонность к вибрациям |
Для герметизации стыка с ГБЦ применяется одноразовая прокладка из многослойного материала (резина, пробка, металл), а в зоне свечных колодцев – отдельные сальники. Современные конструкции часто включают интегрированные каналы для улучшенного отвода картерных газов и лабиринтные маслоотделители.
Механизм работы системы крепления и снятия крышки головки блока цилиндров
Крепление крышки реализуется через болтовое соединение по периметру блока цилиндров. Для равномерного прижима используется набор высокопрочных болтов или шпилек с гайками, расположенных в строго заданной последовательности вокруг камер сгорания. При затяжке создаётся необходимое усилие для герметизации камеры и компенсации температурных деформаций.
Прокладка крышки, установленная между блоком и головкой, деформируется под давлением, заполняя микронеровности поверхностей и обеспечивая герметичность газовых каналов, масляных и охлаждающих магистралей. Критически важна поэтапная затяжка крепёжных элементов в определённом порядке с контролем момента силы динамометрическим ключом для исключения перекосов.
Принципы работы системы
Последовательность затяжки:
- Болты затягиваются от центра к краям крест-накрест
- Применяется 3-4 этапа с постепенным увеличением момента
- Финишная затяжка выполняется под углом (для TTY-болтов)
Процесс снятия крышки:
- Обратная последовательность: ослабление начинается с крайних болтов
- Поэтапное снижение момента во избежание коробления
- Обязательная замена одноразовых болтов и прокладки
| Тип крепежа | Особенности работы |
| Многоразовые болты | Требуют контроля момента затяжки и угла поворота |
| Болты TTY (одноразовые) | Работают на пластической деформации - запрещено повторное использование |
Важно: Нарушение регламента затяжки вызывает деформацию постелей болтов, утечки рабочих сред или разрушение прокладки. После демонтажа поверхности блока и крышки требуют очистки от остатков старой прокладки и проверки плоскостности.
Принципы действия герметизирующих компонентов крышки ГБЦ
Прокладка крышки ГБЦ создает статичное уплотнение между двумя плоскостями: головкой блока цилиндров и самой крышкой. Ее многослойная структура, часто включающая металлические и эластомерные слои, компенсирует микронеровности поверхностей под давлением крепежных болтов. Внутренний контур прокладки точно повторяет форму масляных каналов и технологических отверстий, блокируя пути утечки смазочных материалов.
Силиконовые герметики (сальники) применяются на участках с криволинейными поверхностями или сложной геометрией – например, в зонах распредвалов и клапанных пружин. При застывании они образуют эластичный барьер, сохраняющий плотность при температурной деформации деталей. Ключевым фактором эффективности является равномерное распределение усилия болтового соединения, обеспечивающее равномерную деформацию уплотнителей по всему периметру.
Механизмы герметизации
- Компрессионное сжатие: Прокладка сжимается болтами до расчетного усилия, заполняя микродефекты поверхностей металлическими вставками или резиновыми композитными слоями.
- Термореактивная адаптация: При нагреве двигателя герметики расширяются синхронно с металлом крышки и ГБЦ, сохраняя контактное давление в рабочих условиях.
- Эластомерная память: Резиновые элементы прокладки после снятия нагрузки частично восстанавливают форму, обеспечивая стабильность уплотнения при многократных тепловых циклах.
- Капиллярная блокировка: Микроструктура материала прокладки создает лабиринтный эффект, препятствующий проникновению масла или антифриза даже под высоким давлением.
| Компонент | Принцип работы | Критичные параметры |
|---|---|---|
| Металлическая прокладка | Пластическая деформация бортов вокруг отверстий | Усилие затяжки, чистота поверхностей |
| Силиконовый герметик | Адгезия к поверхностям и вулканизация | Температура полимеризации, толщина слоя |
| Резиновые уплотнители | Радиальное сжатие в канавках | Шероховатость посадочных мест, термостойкость |
Герметичность масляной полости дополнительно обеспечивается лабиринтными уплотнениями в зоне установки распредвалов, где вращающиеся валы контактируют с неподвижными элементами крышки. Давление масла в системе принудительно "прижимает" уплотнительные кромки к поверхностям валов, создавая динамический барьер. Вентиляция картерных газов через клапанную крышку требует отдельного уплотнения, предотвращающего подсос воздуха в систему.
Список источников
При подготовке материала использовались специализированные технические издания и документация, гарантирующие точность описания конструкции и функций крышки головки блока цилиндров.
Основные источники включают учебники по устройству автомобилей, инженерные справочники и официальные руководства производителей двигателей.
- Учебник "Устройство автомобиля" (авторы: А.П. Пехальский, И.А. Пехальский)
- Техническое руководство "Двигатели внутреннего сгорания" под редакцией В.Н. Луканина
- Справочник "Конструкция и расчет автомобильных двигателей" (Ю.А. Степанов)
- Производственная документация ГОСТ 14846-81 "Детали двигателей. Термины и определения"
- Руководства по ремонту двигателей SAE International (Society of Automotive Engineers)
- Монография "Системы уплотнения ДВС" (В.И. Кривенцов)
- Технические бюллетени Bosch Automotive Handbook
